ZEBRA Automatický pohon pro posuvné brány (230/110/24V) Uživatelský a montážní návod

Transkript

1 Užiatelský a montážní náod ZEBRA Automatický pohon pro posuné brány (230/110/24V) Užiatelský a montážní náod Made In Italy

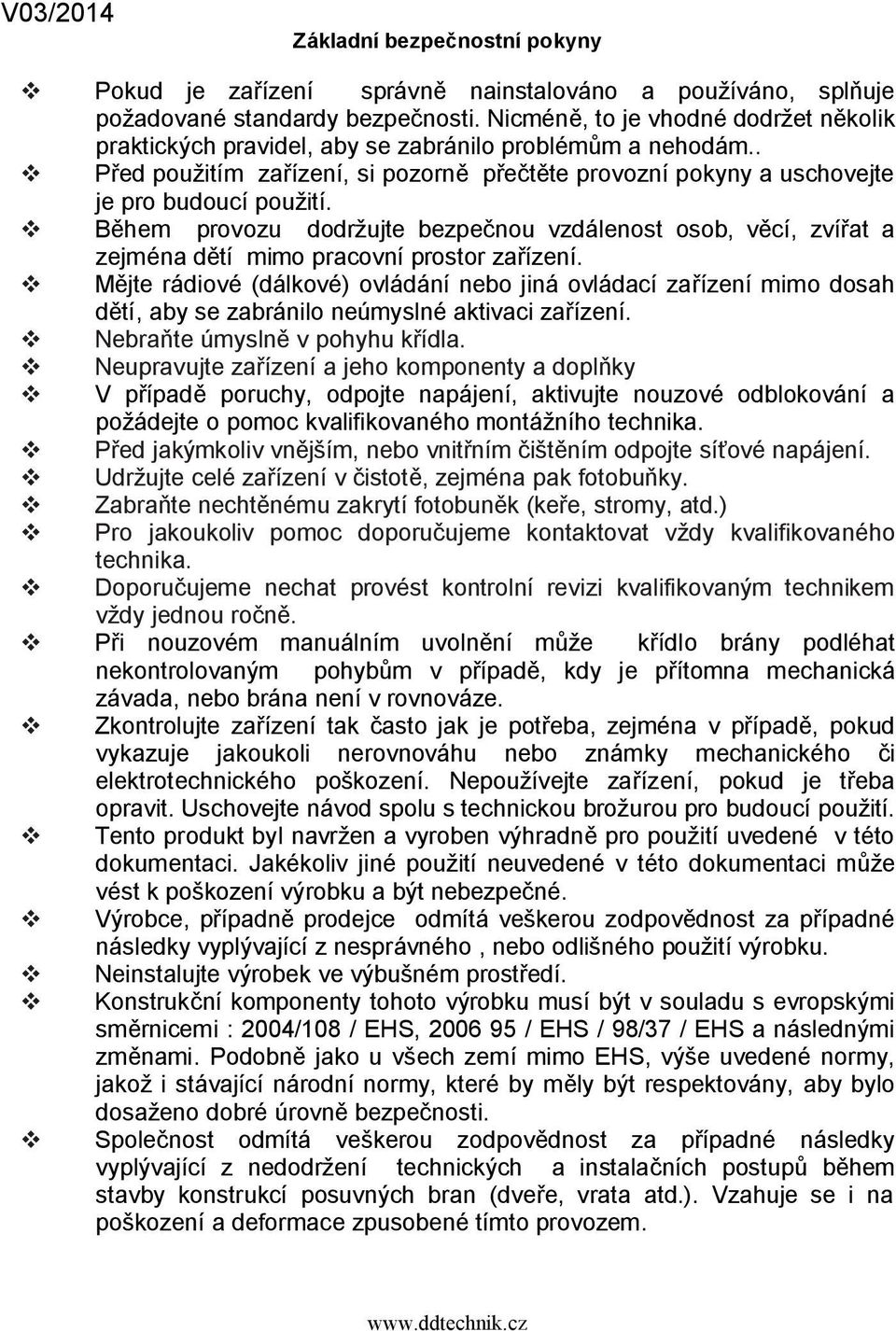

2 V03/2014 Základní bezpečnostní pokyny Pokud je zařízení spráně nainstaloáno a použíáno, splňuje požadoané standardy bezpečnosti. Nicméně, to je hodné dodržet několik praktických praidel, aby se zabránilo problémům a nehodám.. Před použitím zařízení, si pozorně přečtěte proozní pokyny a uschoejte je pro budoucí použití. Během proozu dodržujte bezpečnou zdálenost osob, ěcí, zířat a zejména dětí mimo praconí prostor zařízení. Mějte rádioé (dálkoé) oládání nebo jiná oládací zařízení mimo dosah dětí, aby se zabránilo neúmyslné aktiaci zařízení. Nebraňte úmyslně pohyhu křídla. Neupraujte zařízení a jeho komponenty a doplňky V případě poruchy, odpojte napájení, aktiujte nouzoé odblokoání a požádejte o pomoc kalifikoaného montážního technika. Před jakýmkoli nějším, nebo nitřním čištěním odpojte síťoé napájení. Udržujte celé zařízení čistotě, zejména pak fotobuňky. Zabraňte nechtěnému zakrytí fotobuněk (keře, stromy, atd.) Pro jakoukoli pomoc doporučujeme kontaktoat ždy kalifikoaného technika. Doporučujeme nechat proést kontrolní reizi kalifikoaným technikem ždy jednou ročně. Při nouzoém manuálním uolnění může křídlo brány podléhat nekontroloaným pohybům případě, kdy je přítomna mechanická záada, nebo brána není ronoáze. Zkontrolujte zařízení tak často jak je potřeba, zejména případě, pokud ykazuje jakoukoli neronoáhu nebo známky mechanického či elektrotechnického poškození. Nepoužíejte zařízení, pokud je třeba oprait. Uschoejte náod spolu s technickou brožurou pro budoucí použití. Tento produkt byl naržen a yroben ýhradně pro použití uedené této dokumentaci. Jakékoli jiné použití neuedené této dokumentaci může ést k poškození ýrobku a být nebezpečné. Výrobce, případně prodejce odmítá eškerou zodpoědnost za případné následky yplýající z nespráného, nebo odlišného použití ýrobku. Neinstalujte ýrobek e ýbušném prostředí. Konstrukční komponenty tohoto ýrobku musí být souladu s eropskými směrnicemi : 2004/108 / EHS, / EHS / 98/37 / EHS a následnými změnami. Podobně jako u šech zemí mimo EHS, ýše uedené normy, jakož i stáající národní normy, které by měly být respektoány, aby bylo dosaženo dobré úroně bezpečnosti. Společnost odmítá eškerou zodpoědnost za případné následky yplýající z nedodržení technických a instalačních postupů během staby konstrukcí posuných bran (deře, rata atd.). Vzahuje se i na poškození a deformace zpusobené tímto proozem.

3 Instalace musí být souladu s ustanoeními uedenými následujících eropských směrnicích: 2004/108 / EHS, / EHS, 98/37 / EHS a pozdější změny /. Odpojte dodáku elektrické energie před proedením jakékoli práce na instalaci. Také odpojte eškeré záložní baterie, pokud jsou instaloány. Nainstalujte ícepóloý nebo magneto tepelný spínač na příodu napájení, který má zdálenost kontaktů ronající se nebo ětší než 3,5 mm. Zkontrolujte, že diferenciální spínač s 0,03A je namontoán těsně před napájením ze sítě. Zkontrolujte, že uzemnění je spráně proedeno: připojte - uzeměte šechny kooé části pro uzaírání (deře, rata) a šechny komponenty systému opatřen sorkou kostry. Nainstalujte šechna bezpečnostní zařízení které mate k dispozici (fotobuňky, spínací ochrané lišty, maják atd), které jsou potřebné k ochraně před jakýmkoli nebezpečím (střih, rozdrzení, náraz,atd.) Nainstalujte alespoň jeden sětelný signální blikač (maják), na místo kde je dobře yditelný. Společnost odmítá eškerou zodpoědnost s ohledem na bezpečnost automatizace a spráný prooz, pokud jsou použity jiné než originální ýrobní komponenty. Použíejte pouze originální díly pro jakoukoli údržbu nebo opray zařízení. Neupraujte komponenty automatizace, pokud nedal ýrobce ýsloný souhlas. Poučte užiatele o kontrolních a bezpečnostních systémech a nouzoém oteření. Nedoolte osobám nebo dětem zůstáat prostoru proozu zařízení. Mějte rádioé oládání nebo jiná kontrolní zařízení mimo dosah dětí, aby se zabránilo neúmyslné aktiaci zařízení. Užiatel se musí yaroat jakýmkoli pokusům o proádět práce nebo opray na zařízení, a ždy požádá o pomoc kalifikoaný personál. Zkontrolujte, že teplotní rozsah je kompatibilní s místem, kde bude zařízení instaloáno. Pokud je nainstaloán ypínač oládající chod brány, musí být namontoán na dohled od rat, ale daleko od pohybujících se částí, e ýšce 1,5 m, a nesmí být přístupné eřejnosti a nepoolaným osobám. Pokud je zařízení namontoáno e ýšce menší než 2,5 m, je nutné zajistit odpoídající stupeň ochrany pro elektrické a mechanické části. Ujistěte se, že je zabráněno zachycení předmětů a osob pohybliými částmi zařízení. Po dokončení instalace se ujistěte, že motor je spráně nastaen a že ochrané prky a nouzoé odblokoání pracuje spráně. Cokoli, co není ýsloně uedeno tomto náodu není dooleno.

4 1. Základní přehled Elektromechanický pohon naržen pro automatizaci obytné posuných brán. Pohon udržuje bránu zařeném či oteřeném stau, bez nutnosti elektrického zámku. Pohon nemá mechanickou spojku. Musí být řízen elektronickým oládacím panelem (řídící jednotkou) opatřeným siloou ochranou, který řídí oteření a zaření a ymezuje koncoé polohy. 2. Instalace Předběžná kontrola Ujištěte se,že: Posuná brána a její konstrukce je dostatečně masiní a pená. Věnujte pozornost místu, kde bude motor přenášet na bránu sou sílu. Křídlo brány musí jít oteírat a zaírat ručně bez námahy celé dráze pohybu. Křídlo brány má na obou stranách mechanické koncoé dorazy. Pokud není brána instaloána noě, doporučujeme zkontoloat sta opotřebení šech mechanických částí. Oprate nebo yměnte šechny poškozené, nebo opotřeboané díly. Napajecí kabel kabel musí zaručit: - Tralé enkoní použití - Jmenoité napětí 24 V / 230 V. - Maximální teplota na porchu kabelu min + 50 C, - Minimální teplota -25 C - Minimální průřez 3 x 1,5 mm2, musí být opatřen nějším pláštěm o Ø = 7,1-9,6 mm. Parametry připojoacích kabelů: Napájecí příod TX Fotobuňka přídaná na sloupku ysílací RX Fotobuňka přídaná na sloupku přijímací TX Fotobuňka ysílací RX Fotobuňka přijímací Klíčoý spínač Majáček Anténa - přídaná 3x1,5mm 2x0,75mm 4x0,75mm 2x0,75mm 4x0,75mm 2x0,75mm 2x1mm RG59 VAROVÁNÍ! Pokud je napájecí kabel poškozen, musí být nahrazen ýrobcem nebo jeho distributorem - prodejcem, případně jinou osobou, která má podobnou kalifikaci, aby se předešlo jakémukoli nebezpečí.

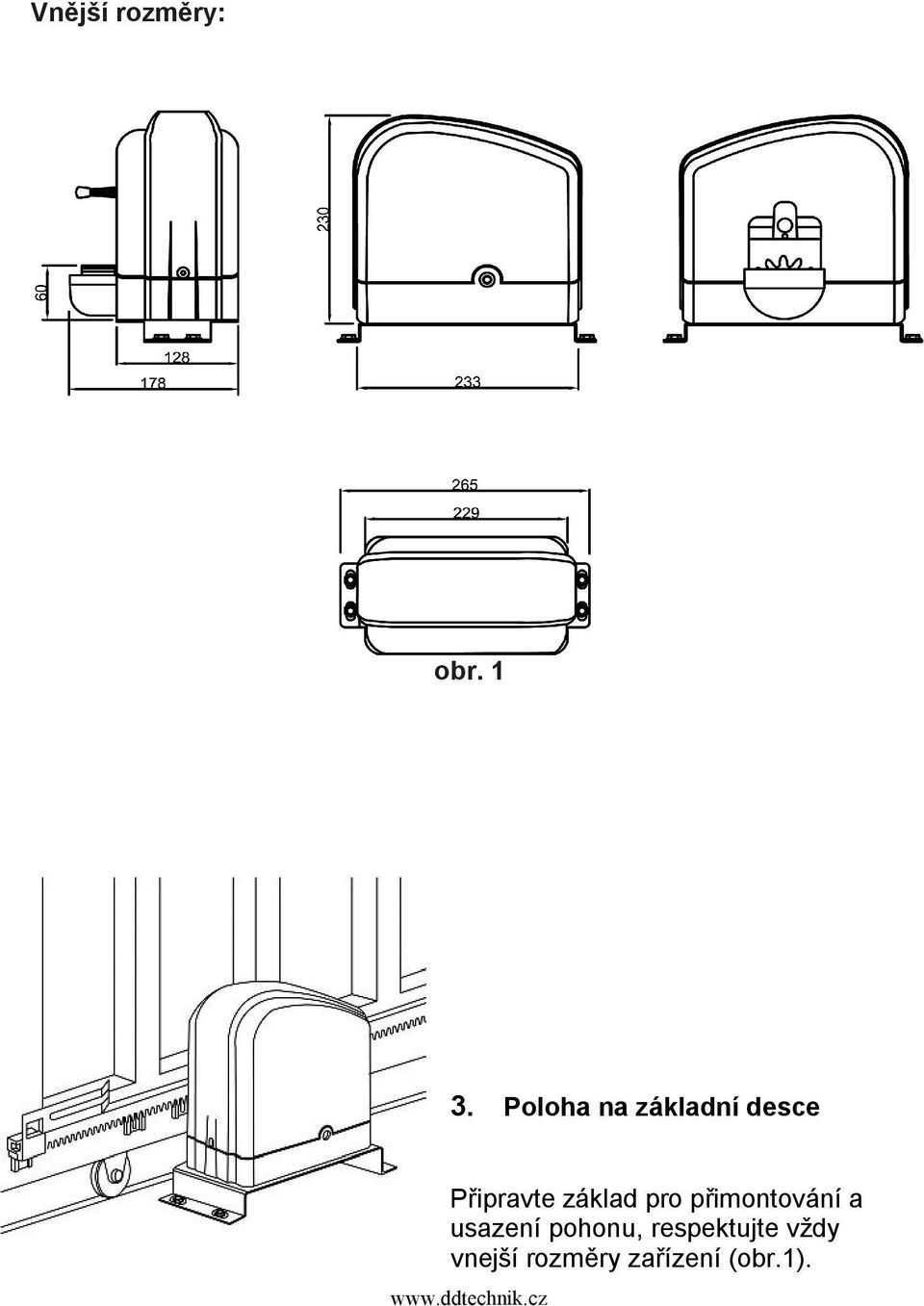

5 Vnější rozměry: obr Poloha na základní desce Připrate základ pro přimontoání a usazení pohonu, respektujte ždy nejší rozměry zařízení (obr.1).

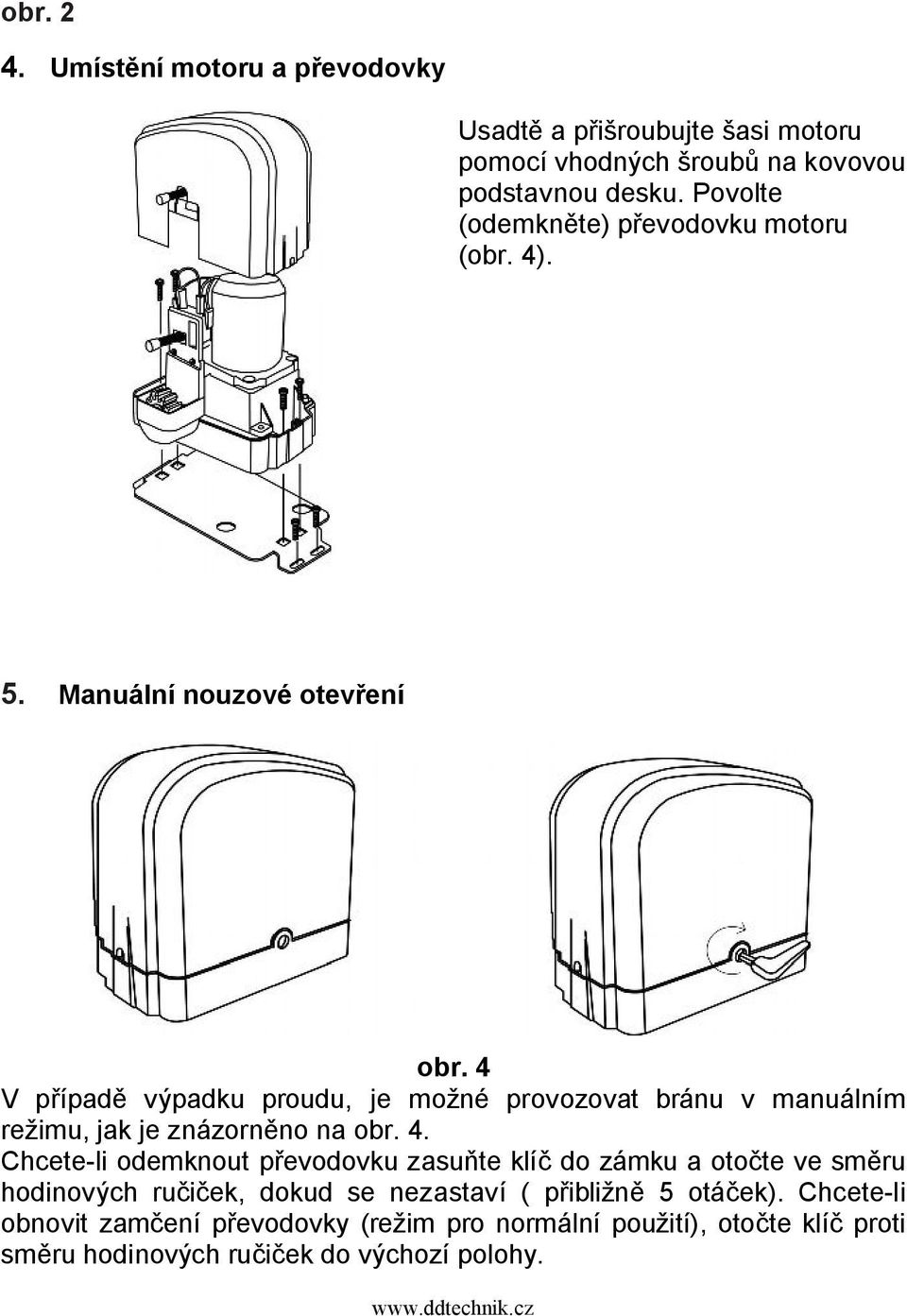

6 obr Umístění motoru a přeodoky Usadtě a přišroubujte šasi motoru pomocí hodných šroubů na kooou podstanou desku. Poolte (odemkněte) přeodoku motoru (obr. 4). Fig.3 Obr Manuální nouzoé oteření obr. 4 V případě ýpadku proudu, je možné proozoat bránu manuálním režimu, jak je znázorněno na obr. 4. Chcete-li odemknout přeodoku zasuňte klíč do zámku a otočte e směru hodinoých ručiček, dokud se nezastaí ( přibližně 5 otáček). Chcete-li obnoit zamčení přeodoky (režim pro normální použití), otočte klíč proti směru hodinoých ručiček do ýchozí polohy.

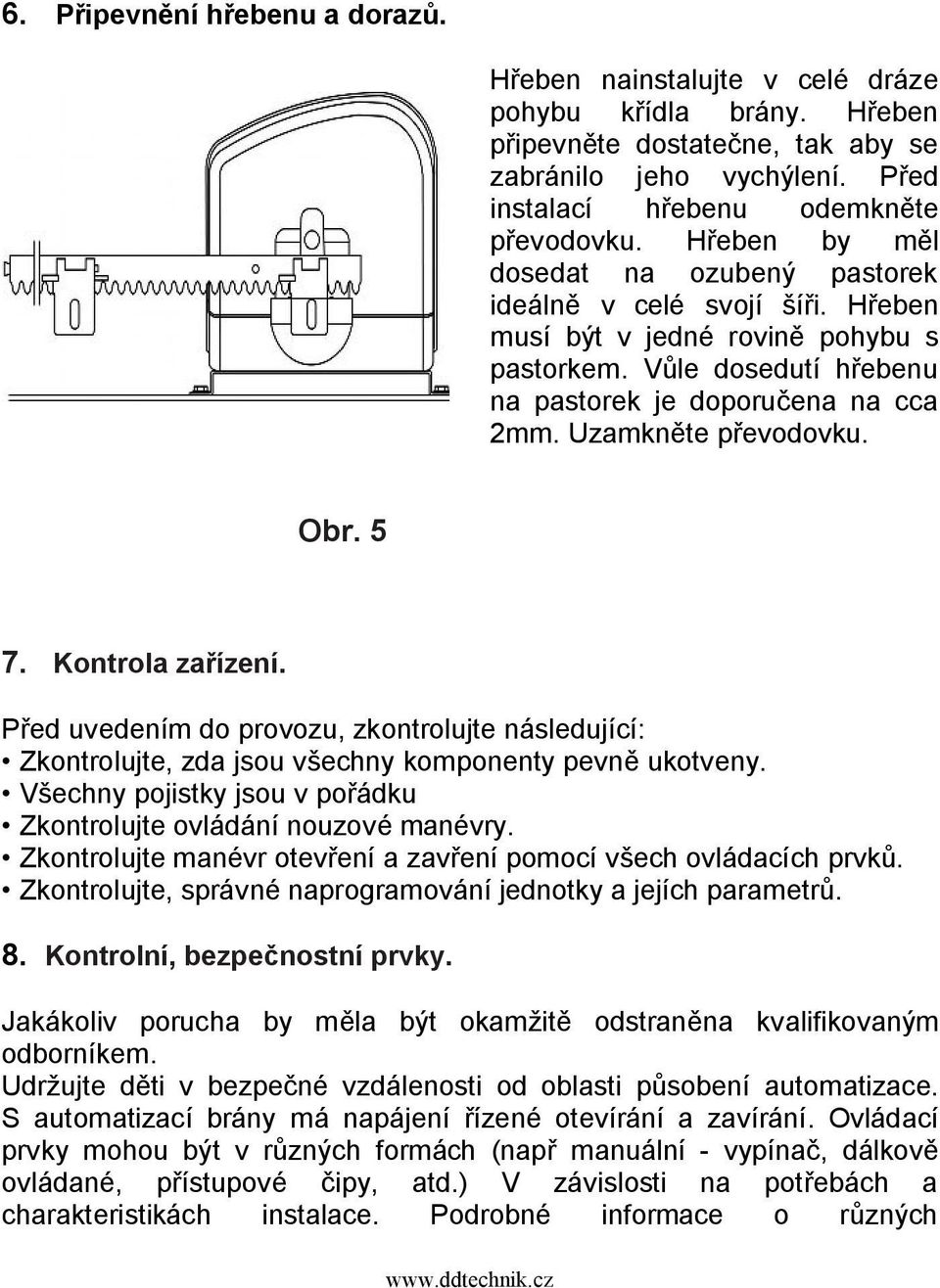

7 6. Připenění hřebenu a dorazů. Hřeben nainstalujte celé dráze pohybu křídla brány. Hřeben připeněte dostatečne, tak aby se zabránilo jeho ychýlení. Před instalací hřebenu odemkněte přeodoku. Hřeben by měl dosedat na ozubený pastorek ideálně celé sojí šíři. Hřeben musí být jedné roině pohybu s pastorkem. Vůle dosedutí hřebenu na pastorek je doporučena na cca 2mm. Uzamkněte přeodoku. Obr Kontrola zařízení. Před uedením do proozu, zkontrolujte následující: Zkontrolujte, zda jsou šechny komponenty peně ukoteny. Všechny pojistky jsou pořádku Zkontrolujte oládání nouzoé manéry. Zkontrolujte manér oteření a zaření pomocí šech oládacích prků. Zkontrolujte, spráné naprogramoání jednotky a jejích parametrů. 8. Kontrolní, bezpečnostní prky. Jakákoli porucha by měla být okamžitě odstraněna kalifikoaným odborníkem. Udržujte děti bezpečné zdálenosti od oblasti působení automatizace. S automatizací brány má napájení řízené oteírání a zaírání. Oládací prky mohou být různých formách (např manuální - ypínač, dálkoě oládané, přístupoé čipy, atd.) V záislosti na potřebách a charakteristikách instalace. Podrobné informace o různých

8 zabezpečoacích komponentech, naleznete stránkach prodejce 9. Údržba Při proádění operace údržby, odpojte zařízení ždy od elektrické sítě. Pohon neyžaduje praidelné interaly údržby. Zkontrolujte zda šechny prky automatického pohonu pracují spráně. Praidelně kontrolujte tlačnou sílu a oprate hodnotu elektrického kroutícího momentu na oládacím panelu pokud je to nutné. V případě neyřešených selhání zařízení, odpojte přístroj od hlaního napájení a požádejte o zásah kalifikoaného odborníka. Pokud je zařízení mimo prooz, aktiujte ruční uolnění přeodoky pro manuální oteření a zaření. Každý, kdo použíá toto zařízení, musí být poučen o těchto činnostech. 10. Poruchy a řešení 1.Nespráný prooz přeodoky/motoru. Motor neykazuje žádnou práci. Zkontrolujte napájení zařízení. Zkontrolujte ýstup napájení z řídící jednotky na motor po uedení do chodu. Zkontrolujte spráné zapojení a funkci (případně yřazení) fotobuněk. Zkontrolujte baterii dálkoém oladači, Zkuste pohon akioat jiným zpusobem než oladačem (např.drátoým ypínačem sorky na ř. jednotce) 2.Pokud motor ibruje, ale nezapne, mohou být příčiny následující: a) nespráné zapojení C společného drátu b) proozní rozběhoý kondenzátor není připojen na sorky. c) případě, že směr pohybu křídla je opačný ke spránému, otočte zapojení motoru. d) Proozní rozběhoý kondenzátor je poškozen e) Nastaena malá síla motoru (nastaení na řídící jednotce) f) Nějaká mechanická příčina zatuhnutí křídla brány, zpříčený hřeben, mechanická překážka. Nespráná funkce elektronického příslušenstí. Všechny oládací a bezpečnostní zařízení mohou způsobit, případě poruchy, nebo špatné funkce zastaení zařízení.

9 K identifikaci selhání, je doporučeno odpojit šechna zařízení jedno po druhém, dokud není nalezena příčina problému. Po opraě nebo ýměně adného zařízení, proeďte reset šech nastaení týkajících se tohoto. Naleznete příslušném náodu k použití příslušenstí. 11. Technická data QK-Z600 QK-Z300B QK-Z600B Napětí (50/60Hz) 230Vac 24Vdc 24Vdc 220W 1,1A 100W 4A 210W 8A Příkon Max áha křídla brány (kg) Rychlost (m/min) Bezpečnostní stupeň (IP) Teplotní ochrana ( C) Praconí teplota. ( C) -30/+70-30/+70-30/+70 Praconí cyklus (%) 60 Váha (Kg) Upozornění Spráný prooz zařízení je zajištěn pouze tehdy, pokud jsou dodrženy pokyny obsažené tomto náodu.výrobce není zodpoědná za jakékoli škody způsobené nedodržoáním instalačních standardů a pokynů uedených tomto náodu. Popisy a ilustrace obsažené tomto manuálu nejsou záazné.společnost si yhrazuje práo na případné změny, které budou poažoány za hodnější pro technické, ýrobní a obchodní zdokonalení ýrobku. Podstatné lastnosti ýrobku zůstanou beze změny. Obchodní zastoupení pro ČR DD Technik s.r.o. nám. J.V.Kamarýta Velešín

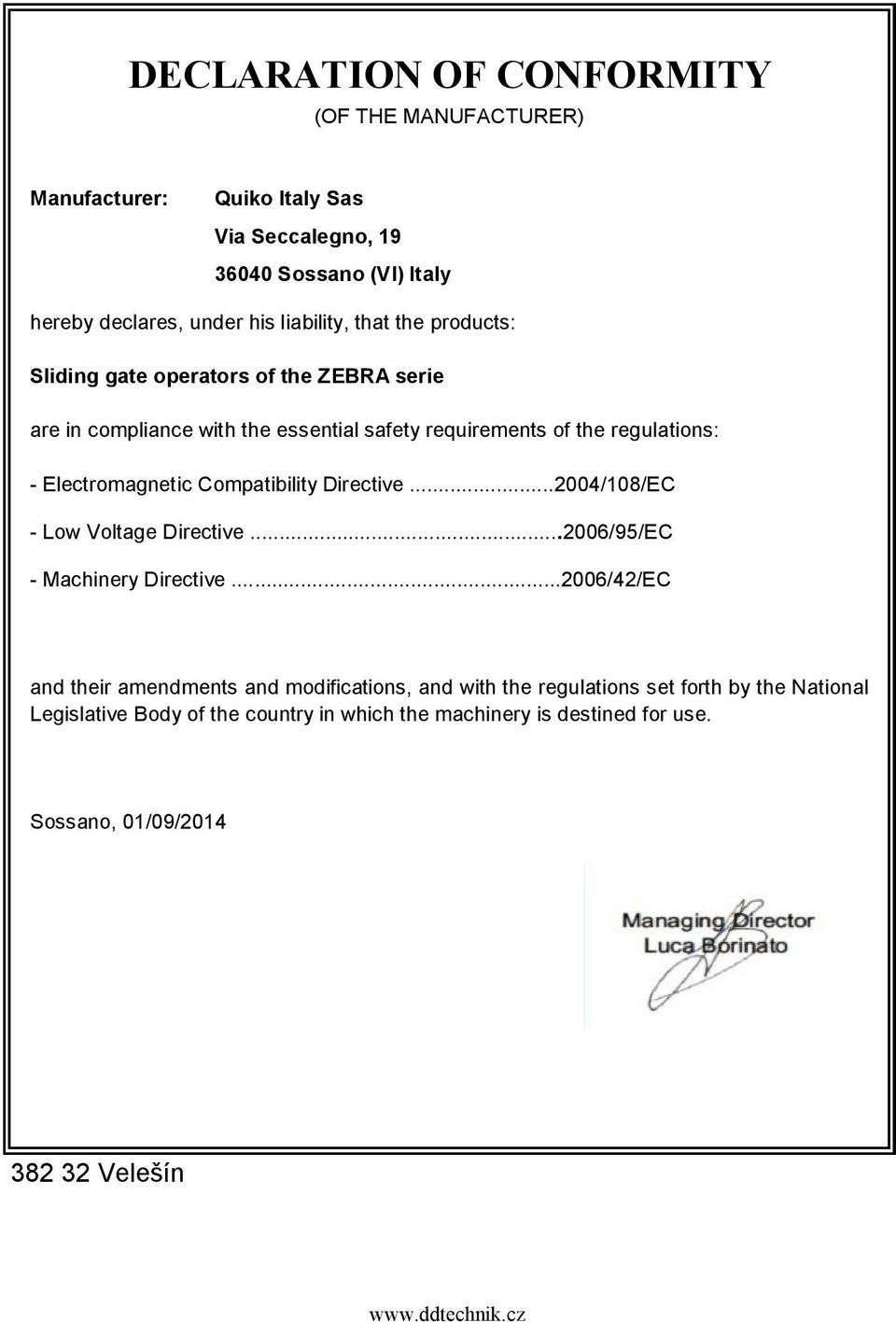

10 DECLARATION OF CONFORMITY (OF THE MANUFACTURER) Manufacturer: Quiko Italy Sas Via Seccalegno, Sossano (VI) Italy hereby declares, under his liability, that the products: Sliding gate operators of the ZEBRA serie are in compliance with the essential safety requirements of the regulations: - Electromagnetic Compatibility Directie /108/EC - Low Voltage Directie /95/EC - Machinery Directie /42/EC and their amendments and modifications, and with the regulations set forth by the National Legislatie Body of the country in which the machinery is destined for use. Sossano, 01/09/ Velešín
