KYB K-FLEX PRUŢINY ZAVĚŠENÍ

Transkript

1 KYB K-FLEX PRUŢINY ZAVĚŠENÍ

2 Víte, ţe? Pružiny pérování drží celou hmotnost vozidla nad vozovkou a pohlcují veškeré nerovnosti povrchu vozovky. Tlumič pérování ve vozidle tlumí kmitavý pohyb pružin. Dohromady tvoří zavěšení kola, jenž udržuje pneumatiku v kontaktu s vozovkou. 2

3 Víte, ţe? Správně fungující pružina zavěšení výrazně zvýší živostnost tlumiče a ostatních dílů zavěšení, včetně pneumatik. Únava materiálu (sesednutí pružiny) a účinky koroze ovlivňují funkčnost pružiny. Pružina změní svoji výšku, koroze zeslabí se průměr drátu a pak praskne. Opotřebované pružiny přispívají ke snížení bezpečného ovládání vozidla zejména prodloužení brzdné dráhy, zhoršení jízdní stability a neposlední řadě zvýšené opotřebení pneumatik. 3

4 KYB K-Flex druhy pruţin: Pružiny vyrobené z konstantního průměru drátu - lineární Pružiny vyrobené z nekonstantního průměru drátuprogresivní Pružiny s bočním zatížením tvaru banán Pružina typu miniblock 4

5 Pruţiny vyrobené z konstantního průměru drátu lineární Charakteristika pružiny je dána její tuhostí. Charakteristika pružiny se vypočtě ze změny délky pružiny při jejím zatížení. Pružina, jenž má konstantní tuhost je uváděna jako pružina s lineárním charakteristikou. 5

6 Pruţiny vyrobené u nekonstatního průměru drátu-progresivní Charakteristika pružiny je dána její tuhostí. Charakteristika pružiny se vypočtě ze změny délky pružiny při jejím zatížení. Pružiny s progresivní charakteristikou jsou pružiny, jenž při zatěžování vyvozují větší tuhost než odpovídá stlačení pružiny. 6 KYB všechna práva vyhrazená

7 Pruţiny s bočním zatíţením-tvaru banán Pružiny s bočním zatížením tvaru banán jsou tvarem ohnuté a při zatížení vyvozují přídavnou boční sílu. Tato boční síla působí na tlumič (pístní tyč), který je v průběhu propérování namáhán silou opačnou a tím snižuje tření mezi pístnicí a těsněním tlumiče. Tato síla nejen, že zlepší funkčnost tlumiče, ale výrazně prodlouží jeho životnost. 7

8 Pruţiny typu miniblock Pružiny tohoto typu mají soudkovitý tvar a jsou vždy vyrobeny z drátu s nekonstantním průměrem. Mají kompaktní rozměry a progresivní chrakteristiku. Drát s nekonstantním průměrem a tvar pružiny nedovoluje při stlačení vzájemný kontakt jednotlivých závitů. Tyto vlastnosti garantují bezhlučný provoz a plynulé odpružení. A A B 8

9 Příklady vozidel, která pouţívají pruţiny o nekonstantním průměru: 9

10 Výrobní Proces Pružiny KYB-F-Flex jsou dle průměru drátu vinuty za tepla i za studena. Následným kuličkováním (otryskáváním ocelovými broky) se výrazně zvýší zpevnění povrchu a zlepší se odolnost vůči únavovému lomu. Všechny pružiny K-Flex jsou ochráněny fosfátováním a následně je na ně nanesena prášková epoxidová barva. Tento výrobní proces garantuje dlouhou životnost a odolnost proti korozi a dalším vlivům prostředí. 10

11 Proč měnit pruţiny pérování? Zajištění správné výšky vozidla Zlepšení kontaktu pneumatiky s vozovkou Zlepšení jízdního komfortu Zlepšení geometrie pozvozku Úspora nákladů díky zvýšení živostnosti tlumičů 11

12 Kdy mají být pruţiny vyměněny? Únavový lom vždy vyměnit v páru Únavové sesednutí pružiny vždy vyměnit v páru na nápravě 12

13 Poškození Pruţin Pružiny by měli být vyměněny vždy v páru na nápravě. Zajistí se tím správná světlá výška vozidla a zároveň se zabrání ponořování vozidla na jednu stranu při brzdění. Tlumiče pérování by měli být vyměněny ve stejnou dobu jako pružiny pérování, neboť tím je dána plná funkčnost celého zavěšení, tak jak ji udává výrobce vozidla. 13

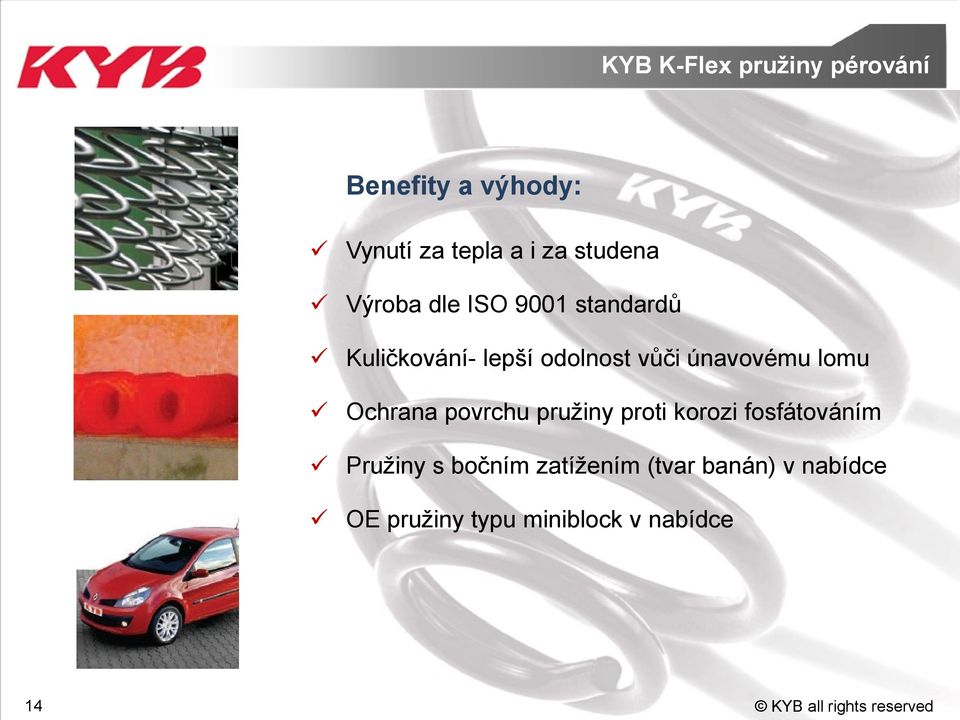

14 Benefity a výhody: Vynutí za tepla a i za studena Výroba dle ISO 9001 standardů Kuličkování- lepší odolnost vůči únavovému lomu Ochrana povrchu pružiny proti korozi fosfátováním Pružiny s bočním zatížením (tvar banán) v nabídce OE pružiny typu miniblock v nabídce 14

15 KYB K-Flex katalog pruţin 2011 KYB vydalo nový katalog pružin, kde můžeme nalézt kompletní sortiment pružin pérování, jenž pokrývá většinu vozového parku. KYB pružiny pérování jsou vyrobeny dle specifikace O.E. a jsou dle specifikace vyrobeny z drátu o nekonstantním průměru. Je zajištěna jejich snadná montáž a usazení ve vozidle. Celý sortiment pružin KYB K-Flex je též dostupný v TecDocu. 15

16 KYB Europe Sp. z o.o. Representative Office in Poland Tama Pomorzańska Szczecin Phone: (48) biuro@kyb-europe.com 16
