1 TLUMIVKOVÝ BALUN 1:1 Návrh konstrukce: Curt Wilson W0KKQ Zpracování tohoto konkrétního kusu a dokumentace: OK2MTV

2 Tlumivkový balun podle W0KKQ Informace, technické parametry a nákres byly převzaty ze stránek ČAV: S neobvyklou konstrukcí tlumivkového balunu 1:1 přišel Curt Wilson, W0KKQ. Místo obvyklých feritových toroidů použil jako absorbent ocelovou vatu. Konstrukce byla popsána v listopadovém čísle QST Vf výkon prochází kouskem koaxiálního kabelu, který je obalen tlustší vrstvou ocelové vaty, jejímž úkolem je utlumit soufázové proudy, procházející jeho pláštěm. Autor tvrdí, že použití ocelové vaty jako absorbentu je velmi efektivní a že se mu daří dosahovat většího útlumu doufázových prudů, než při použití feritových materiálů. Doporučuje se rovněž použití co nejjemnější ocelové vaty.

Konstrukce byla popsána v listopadovém čísle QST 1992.

3 Popis konstrukce podle OK2MTV: Tlumivkový balun je zhotoven z odpadní novodurové trubky o průměru 50 mm a délce 500 mm. Konce trubky byly nahřáty horkovzdušnou pistolí a roztáhnuty na průměr novodurové trubkové zátky pr. 50 mm. Na oba konce trubky jsou tyto zátky použity. Horní zátka byla zasunuta do trubky a do 4 míst v úhlu 90 byly do trubky vyvrtány díry i skrz zátku. Dvě díry proti sobě o 180 jsou pr. 5 mm pro uchycení nosných ok a dvě díry jsou taktéž proti sobě o 180 pro spojovací šroubky pr. 3 mm. Na horní ploché straně zátky byla vyvrtána díra pr. 5 mm pro závěsné oko. Okraj spodní zátky byl obroušen tak, aby napřečníval přes vnější rozměr konce trubky. Spodní zátky byla navrtána stejně jako horní zátka, ovšem pouze dírami pr. 3 mm pro spojovací šroubky a do poché strany byl vyhotoven otvor pro uchycení konektoru PL. Do trubky byly taktéž vyvrtány dvě díry pr. 5 mm, které se nacházejí 30 mm pod dírami pro nosná oka v horní části trubky. Dále byly připraveny dvě novodurové zátky pr. 40 mm. Do obou byl v ploché straně vyvrtán otvor 11 mm pro provlečení koaxiálnío kabelu RG 213 a navíc do jedné byly vyvrtány díry pr. 10 mm v úhlu 90 od sebe do kříže pro průchod spojovacího šroubu a tato zátka byla délkově zkrácena o cca 7 mm. Do dír v 50 mm zátkách byly našroubovány patřičné šroubky a oka a matice těchto byly přilepeny lepidlem Chemoprén ke vnitřní straně zátky. Na konektor PL byl připájen koax RG 213 a konektor byl přišroubován ke spodní zátce a zatěsněn silikonem. Na kabel byla nasunuta 40 mm zátka dírami pro spojovací šroubky a to plochou stranou k volnému konci kabelu a zatlačena dovnitř 50 mm zátky tak, aby překryla konektor PL. Tato byla v 50 mm zátce zasilikonována. Na volný konec kabelu byla nasunuta druhá 40 mm zátka plochou stranou směrem k volnému konci. Volný konec kabelu byl odizolován a rozdělen na živý vodič a opletení. Na oba konce byla napájena kalbelová oka pr. 5 mm. Mezi zátkami na koncích, byla okolo kabelu namotána a lepící páskou zajištěna jemná ocelová vata. Takto vzniklý vnitřek balunu byl nasunut do trubky, kde spodní zátka byla připevněna šroubky do připravených otvorů s matkami a volné konce kabelu byly přichyceny do dvou připravených dír pod horní částí trubky. V těchto dírách byly spojeny šrouby konce kabelu a venkovní kabelová oka pro napájení ramen dipólu. 40 mm zátka umístěná v horním konci byla v trubce zasilikonována. Na horní část trubky byla nasunuta zbývající 50 mm zátka se závěsným okem a přitáhnuta dvěmi nosnými oky a dvěmi spijovacími šroubky. Obě 50 mm zátky byly taktéž zasillikonovány.

Horní zátka byla zasunuta do trubky a do 4 míst v úhlu 90 byly do trubky vyvrtány díry i skrz zátku. Dvě díry proti sobě o 180 jsou pr.

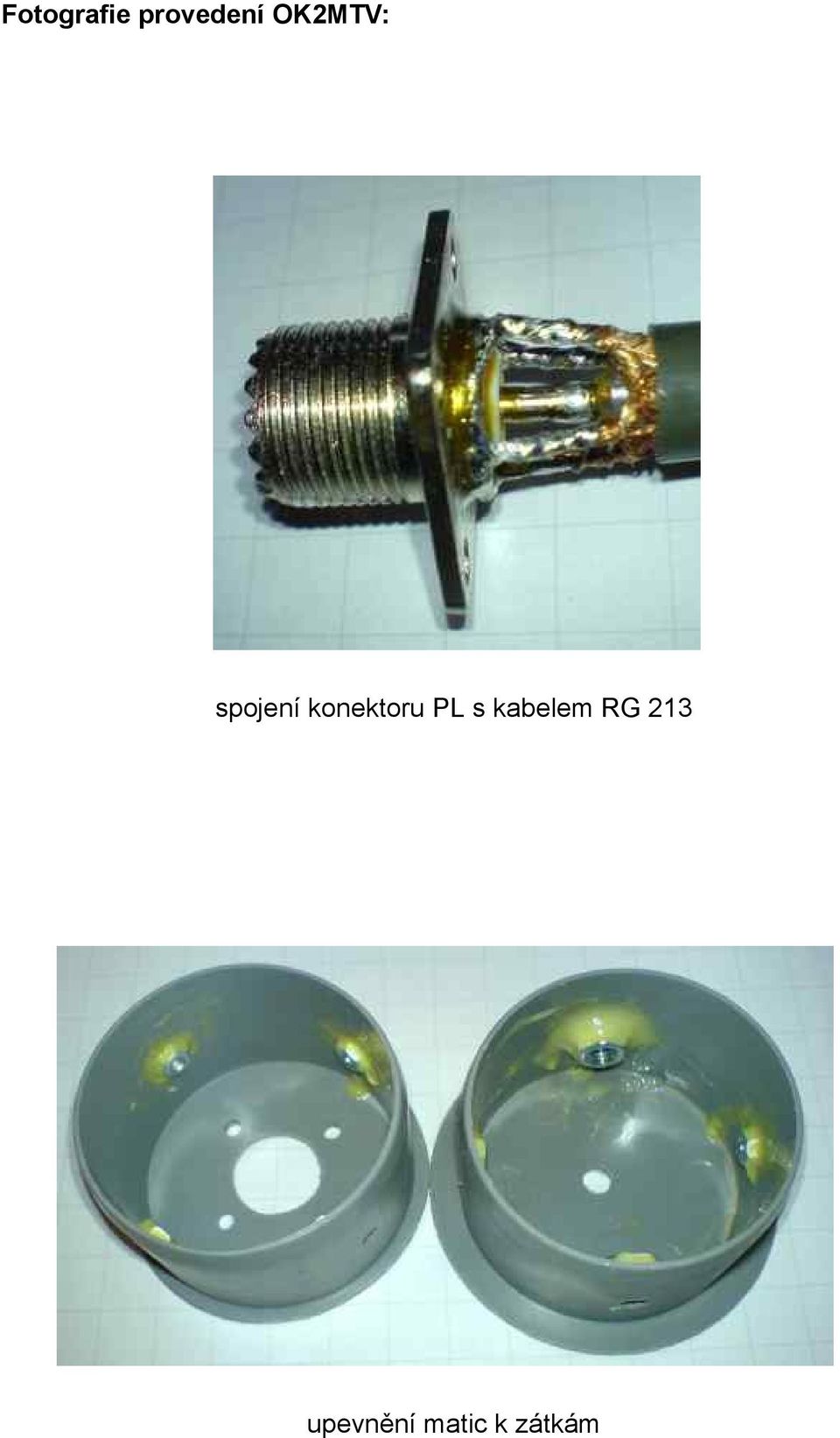

4 Fotografie provedení OK2MTV: spojení konektoru PL s kabelem RG 213 upevnění matic k zátkám

5 připravený kryt konektoru PL zakrytí konektoru PL

6 zatěsnění krytu konektoru PL příprava horní zátky

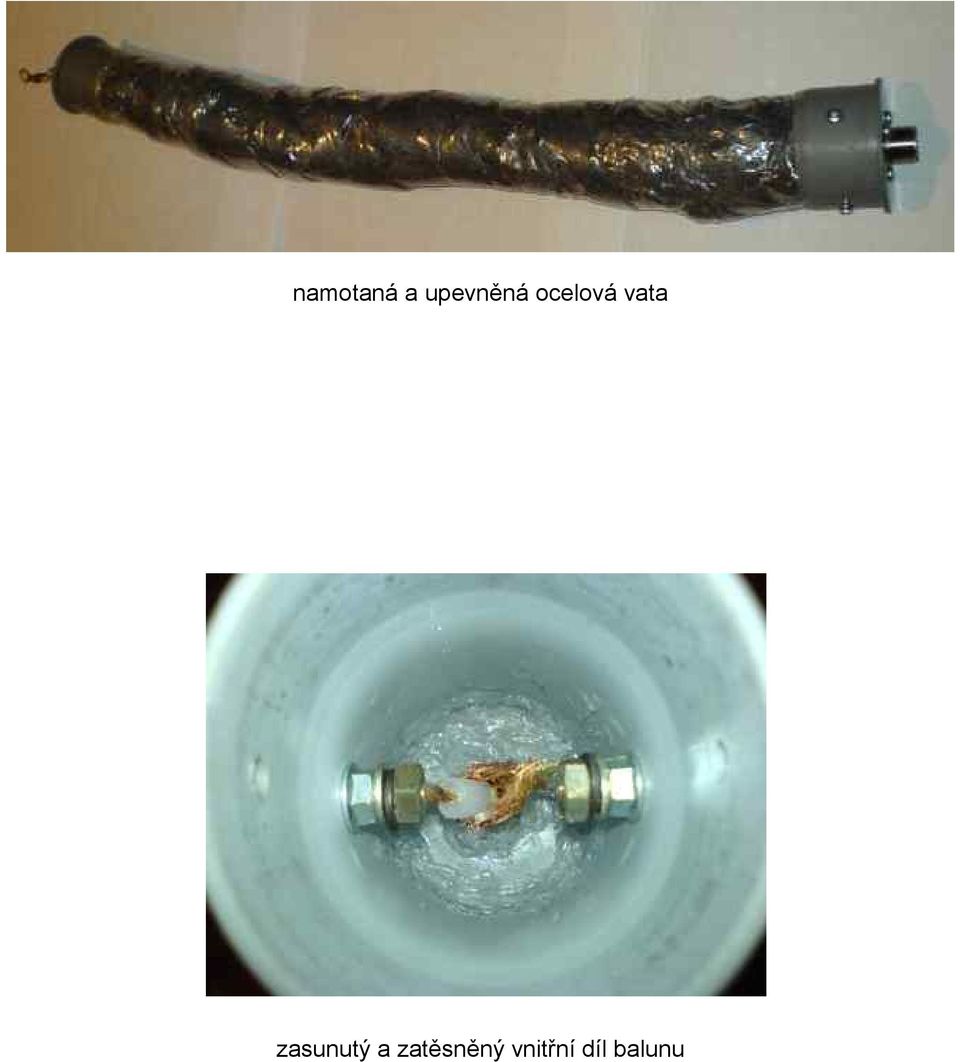

7 namotaná a upevněná ocelová vata zasunutý a zatěsněný vnitřní díl balunu

8 horní konec balunu s oky spodní konec balunu s PL konektorem celkový pohled na tlumivkový balun 1:1 s ocelovou vatou jako absorbentem

9 Dokumentaci vyhotovil Vladimír Tomášek, OK2MTV ICQ: # prosince 2005
