Podniková norma PREdi MONTÁŽ ODPOJITELNÉHO ÚHLOVÉHO KONEKTORU 24 KV FMCE T3

Transkript

1 Strana: 1/6 Zpracoval: Ing. Jiří Kodad S Technický controlling Schválil: Ing. Miloš Göhler vedoucí sekce S Podpora distribuce Vydal: Rozhodnutím č. 54/2006 Ing. Jiří Kodad vedoucí oddělení S Garant: Ing. Jiří Kodad S Technický controlling Prokazatelnost seznámení: ano Oblast: G Technologické postupy, J - Jakost Utajení: VEŘEJNÝ DOKUMENT A.1 Účel a cíl podnikové normy A. ÚVODNÍ A OBECNÁ USTANOVENÍ Stanovit závazný technologický postup pro provádění montáže úhlové konektorové koncovky. PN vychází z podkladů vydaných firmou PRYSMIAN. A.2 Související předpisy a řídicí dokumenty Označení PN JK 204 PN PT 202 PN PT 203 PN PT 205 PN PT 209 PN SS 233 A.3 Klíčová slova A.4 Obsah Název předpisu Výstavba a opravy kabelových vedení VN zabezpečení jakosti Práce na rozváděčích 22 kv typu FBA výrobce AREVA (ALSTOM) Práce na rozváděčích 22 kv typu SVS výrobce EATON HOLEC Práce na rozváděčích 22 kv typu 8DJ10 a 8DJ20 výrobce SIEMENS Práce na rozváděčích 22 kv typu GA Ormazabal Konektorová koncovka úhlová FMCE-250 koncovka, konektor, úhlový konektor, PRYSMIAN 1 POUŽITÍ PRACOVNÍ POSTUP PŘÍPRAVA KABELU MONTÁŽ KONEKTORU PŘIPOJENÍ KONEKTORU SPECIÁLNÍ NÁSTROJE...6 A.6 Prokazatelnost seznámení Rozsah: Forma: Rozsah: Forma: Vybraní zaměstnanci útvaru Kabely VN. Zápisem do knihy poučení a kontrol. Firmy zařazené v Rejstříku zhotovitelů PREdi pro stavebně montážní a projekční práce se zařazenou činností Montáže kabelových armatur VN. Umístěním PN na webové stránky PREdi.

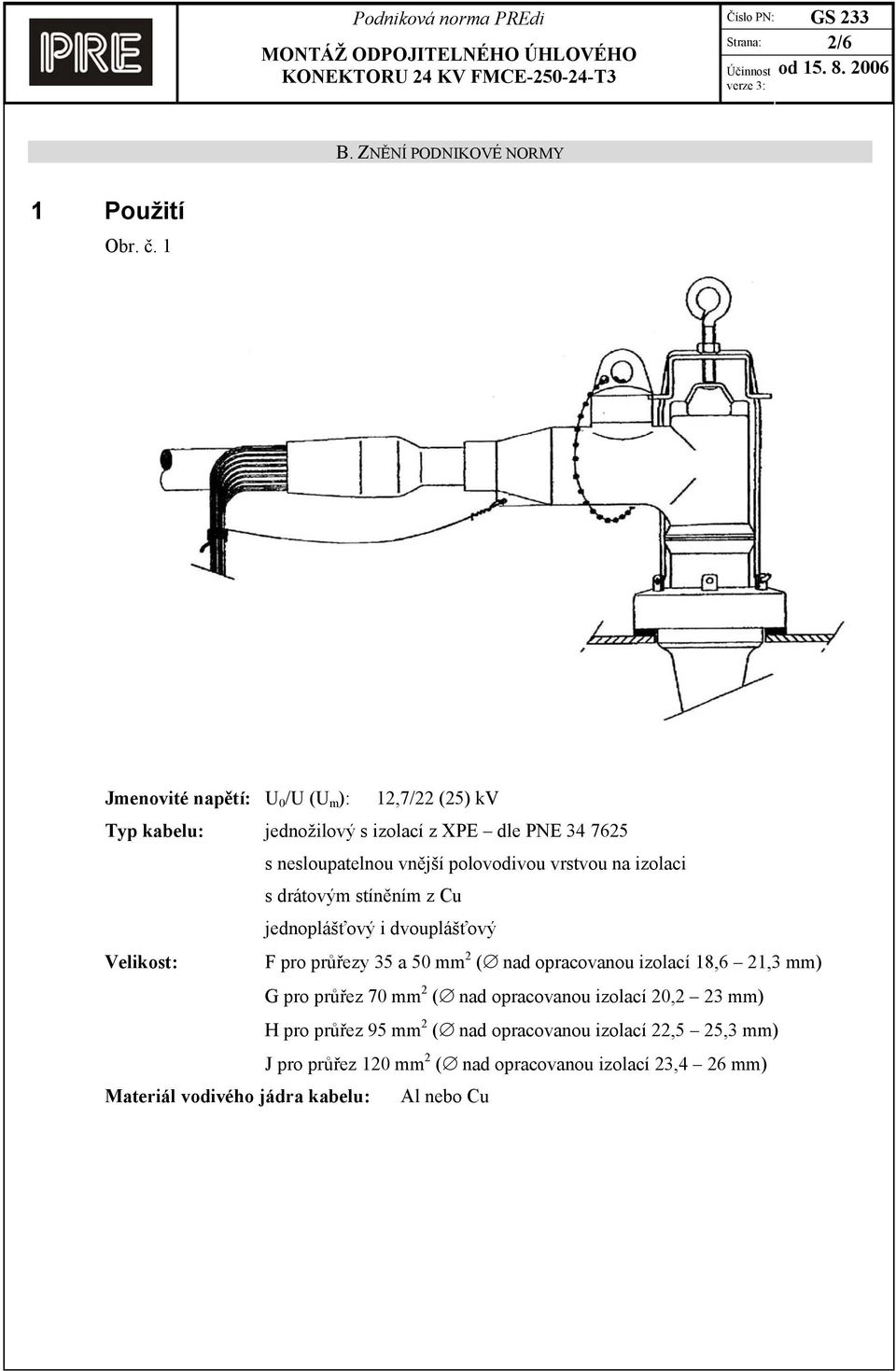

2 Strana: 2/6 B. ZNĚNÍ PODNIKOVÉ NORMY 1 Použití Obr. č. 1 Jmenovité napětí: U 0 /U (U m ): 12,7/22 (25) kv Typ kabelu: jednožilový s izolací z XPE dle PNE s nesloupatelnou vnější polovodivou vrstvou na izolaci s drátovým stíněním z Cu jednoplášťový i dvouplášťový Velikost: F pro průřezy 35 a 50 mm 2 ( nad opracovanou izolací 18,6 21,3 mm) G pro průřez 70 mm 2 ( nad opracovanou izolací 20,2 23 mm) H pro průřez 95 mm 2 ( nad opracovanou izolací 22,5 25,3 mm) J pro průřez 120 mm 2 ( nad opracovanou izolací 23,4 26 mm) Materiál vodivého jádra kabelu: Al nebo Cu

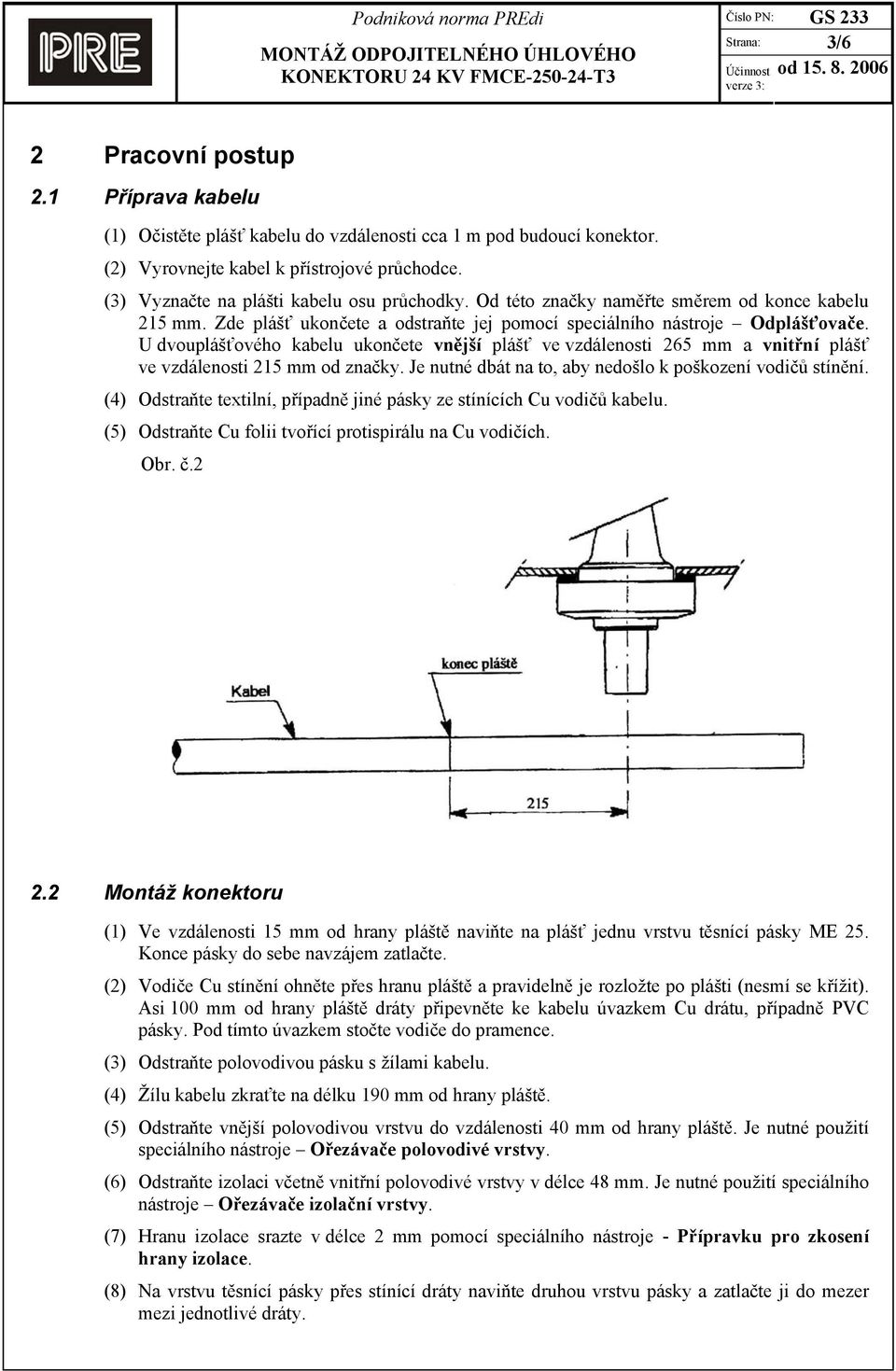

3 Strana: 3/6 2 Pracovní postup 2.1 Příprava kabelu (1) Očistěte plášť kabelu do vzdálenosti cca 1 m pod budoucí konektor. (2) Vyrovnejte kabel k přístrojové průchodce. (3) Vyznačte na plášti kabelu osu průchodky. Od této značky naměřte směrem od konce kabelu 215 mm. Zde plášť ukončete a odstraňte jej pomocí speciálního nástroje Odplášťovače. U dvouplášťového kabelu ukončete vnější plášť ve vzdálenosti 265 mm a vnitřní plášť ve vzdálenosti 215 mm od značky. Je nutné dbát na to, aby nedošlo k poškození vodičů stínění. (4) Odstraňte textilní, případně jiné pásky ze stínících Cu vodičů kabelu. (5) Odstraňte Cu folii tvořící protispirálu na Cu vodičích. Obr. č Montáž konektoru (1) Ve vzdálenosti 15 mm od hrany pláště naviňte na plášť jednu vrstvu těsnící pásky ME 25. Konce pásky do sebe navzájem zatlačte. (2) Vodiče Cu stínění ohněte přes hranu pláště a pravidelně je rozložte po plášti (nesmí se křížit). Asi 100 mm od hrany pláště dráty připevněte ke kabelu úvazkem Cu drátu, případně PVC pásky. Pod tímto úvazkem stočte vodiče do pramence. (3) Odstraňte polovodivou pásku s žílami kabelu. (4) Žílu kabelu zkraťte na délku 190 mm od hrany pláště. (5) Odstraňte vnější polovodivou vrstvu do vzdálenosti 40 mm od hrany pláště. Je nutné použití speciálního nástroje Ořezávače polovodivé vrstvy. (6) Odstraňte izolaci včetně vnitřní polovodivé vrstvy v délce 48 mm. Je nutné použití speciálního nástroje Ořezávače izolační vrstvy. (7) Hranu izolace srazte v délce 2 mm pomocí speciálního nástroje - Přípravku pro zkosení hrany izolace. (8) Na vrstvu těsnící pásky přes stínící dráty naviňte druhou vrstvu pásky a zatlačte ji do mezer mezi jednotlivé dráty.

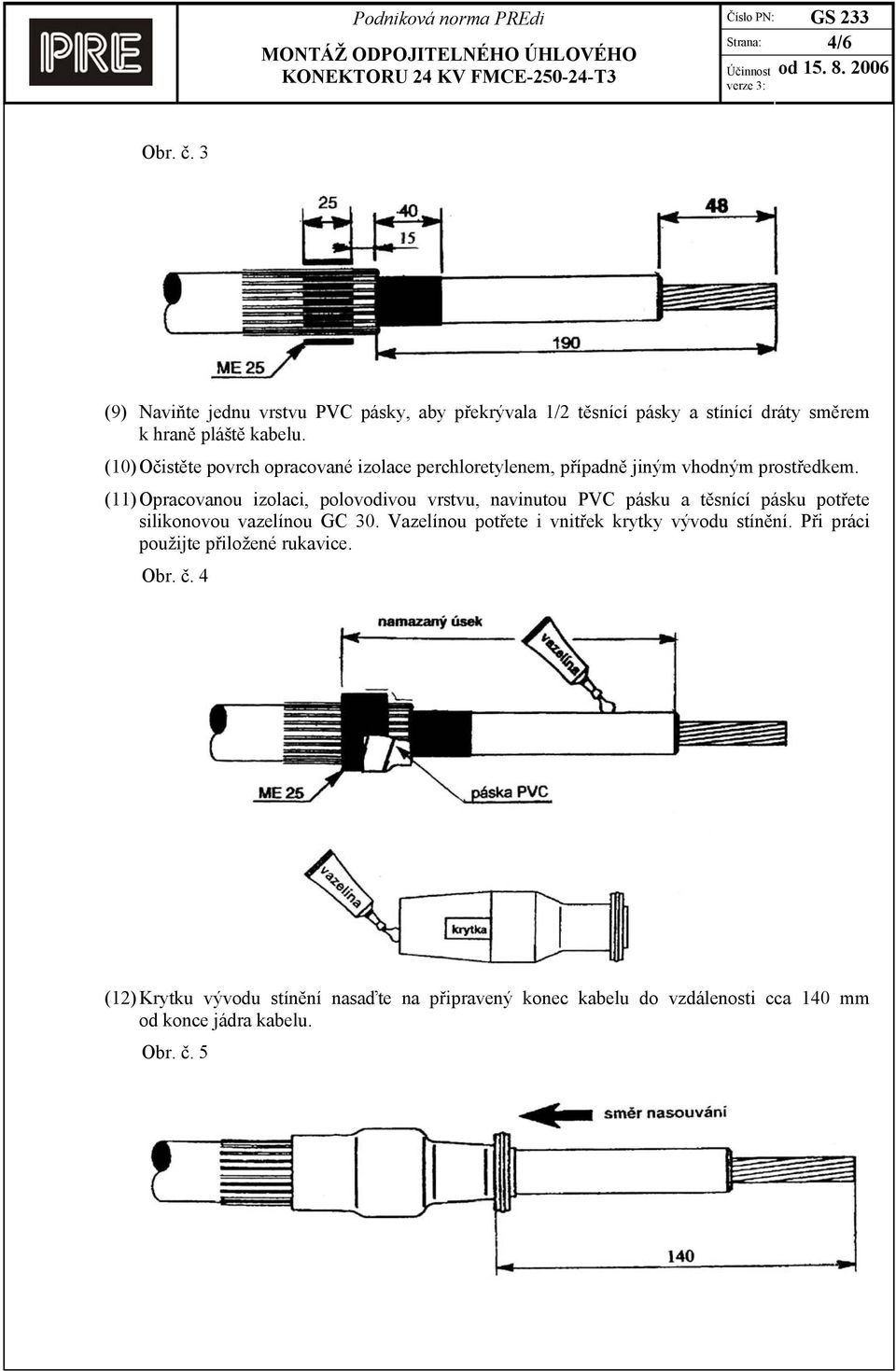

4 Strana: 4/6 Obr. č. 3 (9) Naviňte jednu vrstvu PVC pásky, aby překrývala 1/2 těsnící pásky a stínící dráty směrem k hraně pláště kabelu. (10) Očistěte povrch opracované izolace perchloretylenem, případně jiným vhodným prostředkem. (11) Opracovanou izolaci, polovodivou vrstvu, navinutou PVC pásku a těsnící pásku potřete silikonovou vazelínou GC 30. Vazelínou potřete i vnitřek krytky vývodu stínění. Při práci použijte přiložené rukavice. Obr. č. 4 (12) Krytku vývodu stínění nasaďte na připravený konec kabelu do vzdálenosti cca 140 mm od konce jádra kabelu. Obr. č. 5

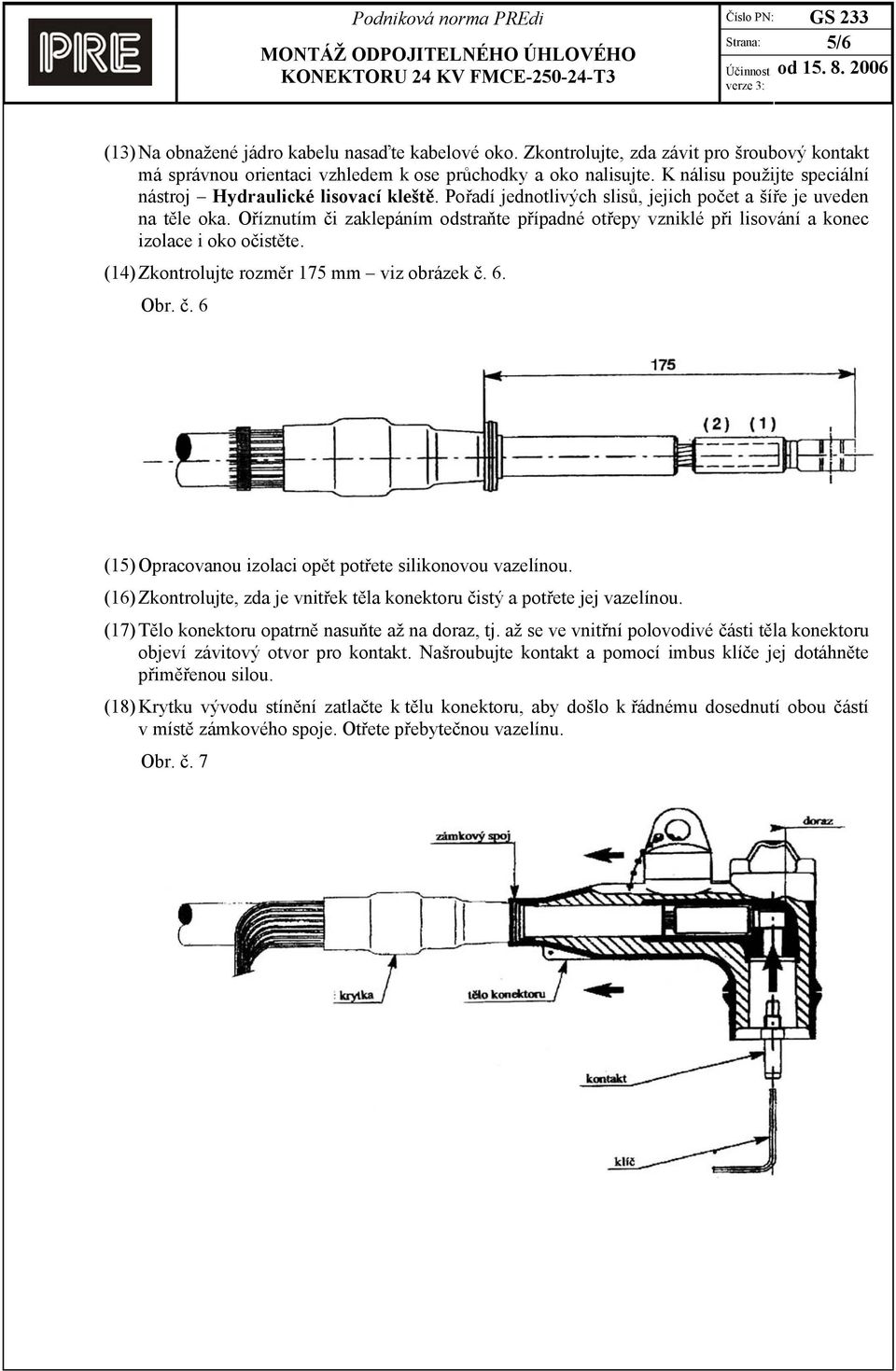

5 Strana: 5/6 (13) Na obnažené jádro kabelu nasaďte kabelové oko. Zkontrolujte, zda závit pro šroubový kontakt má správnou orientaci vzhledem k ose průchodky a oko nalisujte. K nálisu použijte speciální nástroj Hydraulické lisovací kleště. Pořadí jednotlivých slisů, jejich počet a šíře je uveden na těle oka. Oříznutím či zaklepáním odstraňte případné otřepy vzniklé při lisování a konec izolace i oko očistěte. (14) Zkontrolujte rozměr 175 mm viz obrázek č. 6. Obr. č. 6 (15) Opracovanou izolaci opět potřete silikonovou vazelínou. (16) Zkontrolujte, zda je vnitřek těla konektoru čistý a potřete jej vazelínou. (17) Tělo konektoru opatrně nasuňte až na doraz, tj. až se ve vnitřní polovodivé části těla konektoru objeví závitový otvor pro kontakt. Našroubujte kontakt a pomocí imbus klíče jej dotáhněte přiměřenou silou. (18) Krytku vývodu stínění zatlačte k tělu konektoru, aby došlo k řádnému dosednutí obou částí v místě zámkového spoje. Otřete přebytečnou vazelínu. Obr. č. 7

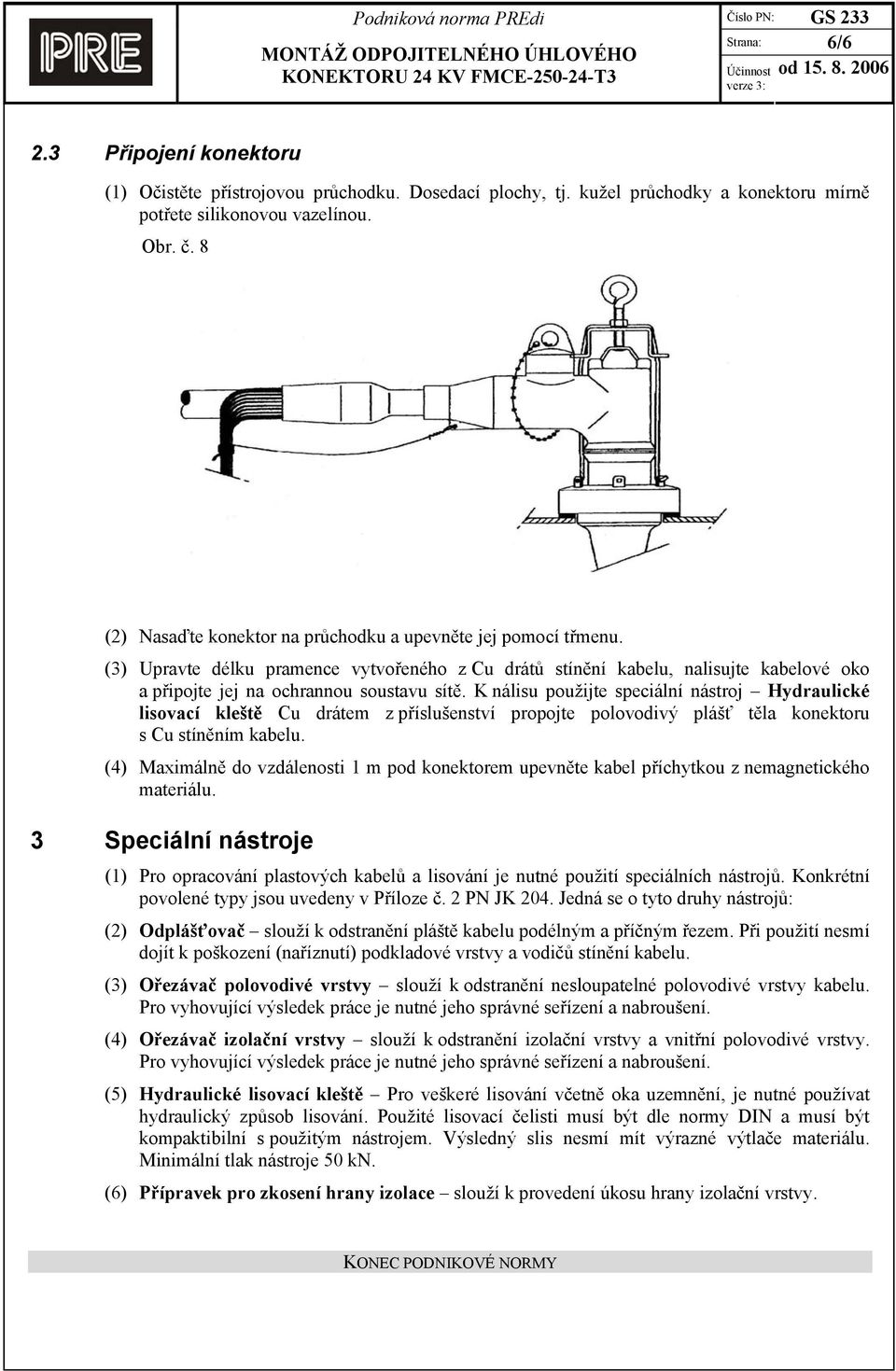

6 Strana: 6/6 2.3 Připojení konektoru (1) Očistěte přístrojovou průchodku. Dosedací plochy, tj. kužel průchodky a konektoru mírně potřete silikonovou vazelínou. Obr. č. 8 (2) Nasaďte konektor na průchodku a upevněte jej pomocí třmenu. (3) Upravte délku pramence vytvořeného z Cu drátů stínění kabelu, nalisujte kabelové oko a připojte jej na ochrannou soustavu sítě. K nálisu použijte speciální nástroj Hydraulické lisovací kleště Cu drátem z příslušenství propojte polovodivý plášť těla konektoru s Cu stíněním kabelu. (4) Maximálně do vzdálenosti 1 m pod konektorem upevněte kabel příchytkou z nemagnetického materiálu. 3 Speciální nástroje (1) Pro opracování plastových kabelů a lisování je nutné použití speciálních nástrojů. Konkrétní povolené typy jsou uvedeny v Příloze č. 2 PN JK 204. Jedná se o tyto druhy nástrojů: (2) Odplášťovač slouží k odstranění pláště kabelu podélným a příčným řezem. Při použití nesmí dojít k poškození (naříznutí) podkladové vrstvy a vodičů stínění kabelu. (3) Ořezávač polovodivé vrstvy slouží k odstranění nesloupatelné polovodivé vrstvy kabelu. Pro vyhovující výsledek práce je nutné jeho správné seřízení a nabroušení. (4) Ořezávač izolační vrstvy slouží k odstranění izolační vrstvy a vnitřní polovodivé vrstvy. Pro vyhovující výsledek práce je nutné jeho správné seřízení a nabroušení. (5) Hydraulické lisovací kleště Pro veškeré lisování včetně oka uzemnění, je nutné používat hydraulický způsob lisování. Použité lisovací čelisti musí být dle normy DIN a musí být kompaktibilní s použitým nástrojem. Výsledný slis nesmí mít výrazné výtlače materiálu. Minimální tlak nástroje 50 kn. (6) Přípravek pro zkosení hrany izolace slouží k provedení úkosu hrany izolační vrstvy. KONEC PODNIKOVÉ NORMY
