Kapitola 13. Obsah kapitoly 13. Stacionární analyzátory plynů

Transkript

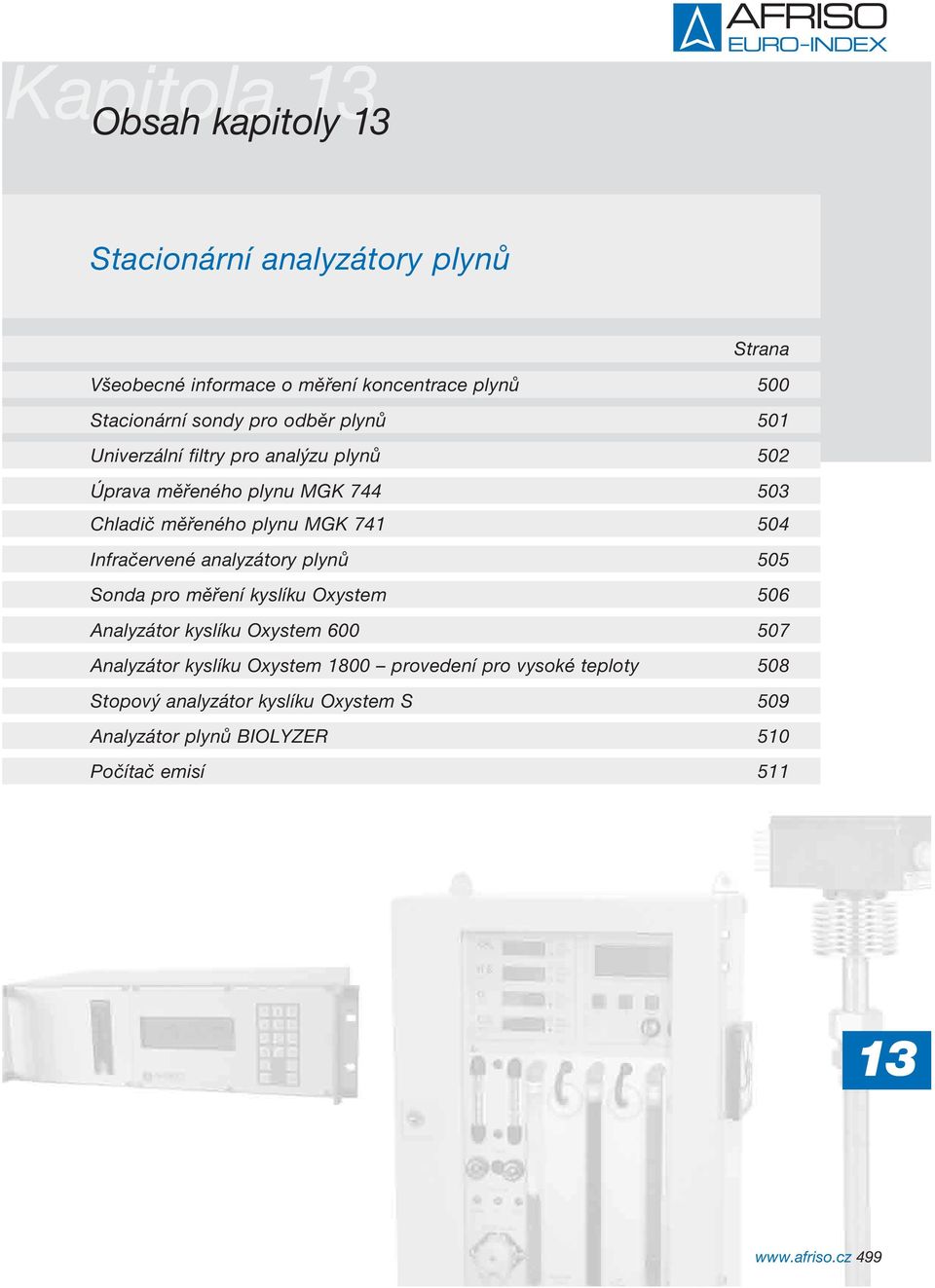

1 Kapitola Obsah kapitoly Stacionární analyzátory plynů Strana Všeobecné informace o měření koncentrace plynů 500 Stacionární sondy pro odběr plynů 5 Univerzální filtry pro analýzu plynů 5 Úprava měřeného plynu MGK Chladič měřeného plynu MGK Infračervené analyzátory plynů 5 Sonda pro měření kyslíku Oxystem 5 Analyzátor kyslíku Oxystem Analyzátor kyslíku Oxystem 1800 provedení pro vysoké teploty 5 Stopový analyzátor kyslíku Oxystem S 5 Analyzátor plynů BIOLYZER 5 Počítač emisí

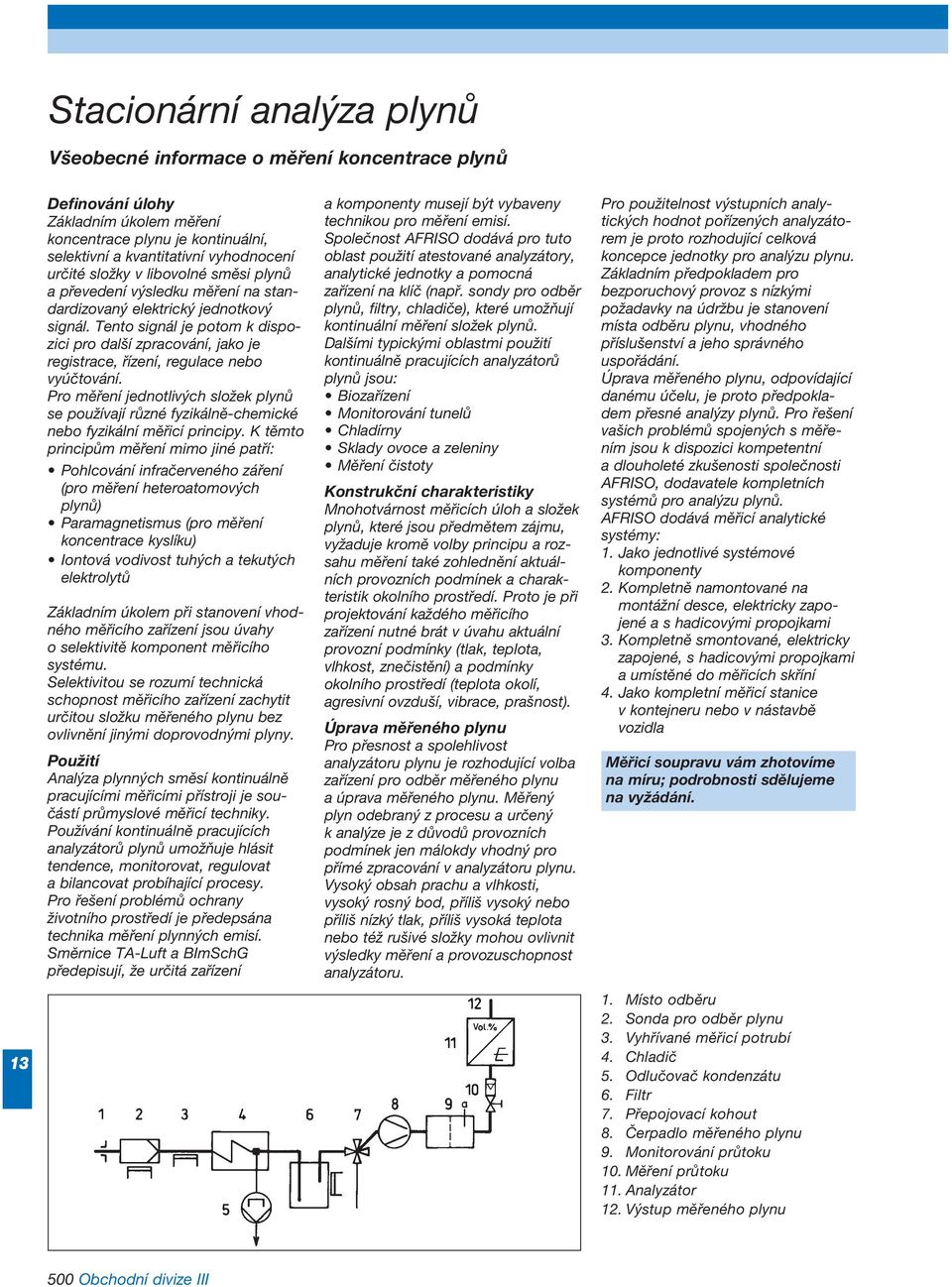

2 Stacionární analýza plynů Všeobecné informace o měření koncentrace plynů Definování úlohy Základním úkolem měření koncentrace plynu je kontinuální, selektivní a kvan titativní vyhodnocení určité složky v libovolné směsi plynů a převedení výsledku měření na stan - dar dizovaný elektrický jednotkový signál. Tento signál je potom k dispo - zici pro další zpracování, jako je registrace, řízení, regulace nebo vyúčtování. Pro měření jednotlivých složek plynů se používají různé fyzikálně-chemické nebo fyzikální měřicí principy. K těmto principům měření mimo jiné patří: Pohlcování infračerveného záření (pro měření heteroatomových plynů) Paramagnetismus (pro měření koncentrace kyslíku) Iontová vodivost tuhých a tekutých elektrolytů Základním úkolem při stanovení vhod - ného měřicího zařízení jsou úvahy o selektivitě komponent měřicího systému. Selektivitou se rozumí technická schopnost měřicího zařízení zachytit určitou složku měřeného plynu bez ovlivnění jinými doprovodnými plyny. Analýza plynných směsí kontinuálně pracujícími měřicími přístroji je sou - částí průmyslové měřicí techniky. Používání kontinuálně pracujících analyzátorů plynů umožňuje hlásit tendence, monitorovat, regulovat a bilancovat probíhající procesy. Pro řešení problémů ochrany životního prostředí je předepsána technika měření plynných emisí. Směrnice TA-Luft a BImSchG předepisují, že určitá zařízení a komponenty musejí být vybaveny technikou pro měření emisí. Společnost AFRISO dodává pro tuto oblast použití atestované analyzátory, analytické jednotky a pomocná zařízení na klíč (např. sondy pro odběr plynů, filtry, chladiče), které umožňují kontinuální měření složek plynů. Dalšími typickými oblastmi použití kontinuálně pracujících analyzátorů plynů jsou: Biozařízení Monitorování tunelů Chladírny Sklady ovoce a zeleniny Měření čistoty Konstrukční charakteristiky Mnohotvárnost měřicích úloh a složek plynů, které jsou předmětem zájmu, vyžaduje kromě volby principu a roz - sahu měření také zohlednění aktuál - ních provozních podmínek a charak - te ristik okolního prostředí. Proto je při projektování každého měřicího zařízení nutné brát v úvahu aktuální provozní podmínky (tlak, teplota, vlhkost, znečistění) a podmínky okolního prostředí (teplota okolí, agresivní ovzduší, vibrace, prašnost). Úprava měřeného plynu Pro přesnost a spolehlivost analyzátoru plynu je rozhodující volba zařízení pro odběr měřeného plynu a úprava měřeného plynu. Měřený plyn odebraný z procesu a určený k analýze je z důvodů provozních podmínek jen málokdy vhodný pro přímé zpracování v analyzátoru plynu. Vysoký obsah prachu a vlhkosti, vysoký rosný bod, příliš vysoký nebo příliš nízký tlak, příliš vysoká teplota nebo též rušivé složky mohou ovlivnit výsledky měření a provozuschopnost analyzátoru. Pro použitelnost výstupních analy - tických hodnot pořízených analyzáto - rem je proto rozhodující celková koncepce jednotky pro analýzu plynu. Základním předpokladem pro bezporuchový provoz s nízkými požadavky na údržbu je stanovení místa odběru plynu, vhodného příslušenství a jeho správného uspořádání. Úprava měřeného plynu, odpovídající danému účelu, je proto předpokla - dem přesné analýzy plynů. Pro řešení vašich problémů spojených s měře - ním jsou k dispozici kompetentní a dlouholeté zkušenosti společnosti AFRISO, dodavatele kompletních systémů pro analýzu plynů. AFRISO dodává měřicí analytické systémy: 1. Jako jednotlivé systémové komponenty 2. Kompletně namontované na montážní desce, elektricky zapo - jené a s hadicovými propojkami 3. Kompletně smontované, elektricky zapojené, s hadicovými propojkami a umístěné do měřicích skříní 4. Jako kompletní měřicí stanice v kontejneru nebo v nástavbě vozidla Měřicí soupravu vám zhotovíme na míru; podrobnosti sdělujeme na vyžádání. 1. Místo odběru 2. Sonda pro odběr plynu 3. Vyhřívané měřicí potrubí 4. Chladič 5. Odlučovač kondenzátu 6. Filtr 7. Přepojovací kohout 8. Čerpadlo měřeného plynu 9. Monitorování průtoku. Měření průtoku. Analyzátor. Výstup měřeného plynu 500 Obchodní divize III

3 Stacionární sondy pro odběr plynů Při kontinuálním odebírání plynů pro - bíhá již v odběrových sondách přímo na místě odběru filtrace jemného prachu. Proto se část nezbytné údrž - by kompletního analytického systému koncentruje na první článek v měřicím řetězci. Tato filtrační technologie má velkou výhodu v tom, že optimálně zachytává směsi jemného a hrubého prachu a minimalizuje tak potřebnou údržbu. Základním předpokladem bezchybného fungování celého měři - cího systému je optimální přizpůso - bení odběrové sondy podmínkám procesu, tzn. měřicí úloze. Sonda pro odběr plynu ve standardním provedení, stacionární s externím, elektricky vyhřívaným ke ra - mickým filtrem s montážní příru bou a vnitřním závitem G 3 /4 pro odběrovou trubku nebo předfiltr. Velkoplošná ke - ramická vložka filtru je umístěna v pouz - dře s malým objemem mimo prostor odběru. Filtrační vložka se ve li ce snadno vyměňuje, bez nářadí a bez demon táže vyhřívaného potrubí. Optimální ohřev celého tělesa filtru včetně montážní příruby umožňuje bezpečný provoz bez poklesu teploty pod rosný bod ve vnějším prostoru. Ohřev je zajišťován samoregulačními topnými články na +180 C. Není tedy nutné používat regulátor/ omezovač teploty. Monitorování poklesu teploty provádí tepelný spínač. Na přání se dodává odběrová trubka z ne rez oceli o délce 1 m a šroubuje se do závitu G 3 /4. Modulární konstruk ce sondy umožňuje kombinovat různé materiály a techniky odběru tak, aby optimálně odpovídaly podmínkám procesu. Výstup měřeného plynu Výhody: Malý mrtvý objem, krátká doba odezvy Jednoduchá výměna filtru Jednoduché čištění prostoru filtru a odběrové trubky Samoregulační elektrický ohřev s alarmovým kontaktem pro nadměrný pokles teploty Malá potřeba místa Jednoduchá montáž Jiné sondy pro odběr plynů a vyhřívaná plynová odběrová potrubí na vyžádání. Verze SP2-H : IP 54 (EN 629) Odběrová trubka: SP2/SS na přání Teplota odběru: Max. 600 C Tlak odběru: 0,4 až 2 bar abs. Okolní teplota -20 C až +80 C Zatížení prachem: Max. 1 g/m 3 Objem filtračního prostoru:0 ml Filtrační vložka Typ F-2K, jemnost filtrace 2 μm, keramika Ohřev sondy +180 C, samoregulační Připravenost k provozu: Po 2 h Alarmový kontakt pro pokles teploty Spínací bod <160 C Spínací výkon AC 250 V, 3 A, DC 30 V, 3 A Přípojka výstupu měřeného plynu 1/4-NPT vnitřní s trubkovým šroubením Swagelok ø 6 x 1 mm AC 0 až 240 V, 50/60 Hz Spouštěcí fáze: 400 VA, provoz: 70 VA, jištění 6 A Montážní příruba: DN65 PN6, tvar B, nerez ocel Součásti v kontaktu s médiem Nerez ocel , FFM, keramika š x v x h: 170 x 220 x 230 mm : 6,5 kg Verze SP2-H/W S ochranným krytem proti povětrnostním vlivům š x v x h: 170 x 220 x 235 mm : 8,5 kg jinak jako SP2-H RK: E BJ Obj. č. Cena Sonda pro odběr plynu SP 2-H, vyhřívaná Sonda pro odběr plynu SP 2-H/W, vyhřívaná Příslušenství: Odběrová trubka z nerez oceli Délka mm, pro teploty max. do 600 C Odběrová trubka z titanu Délka mm, pro silně agresivní plyny a teploty max. do 600 C Odběrová trubka z kantalu pro teploty max. do C Předfiltr pro zatížení prachem 2-16 g/m Předfiltr pro zatížení prachem > g/m Filtrační vložka F-2K 2 μm, keramika Další provedení sond a vyhřívaná měřicí plynová potrubí na vyžádání. Obchodní divize III 5

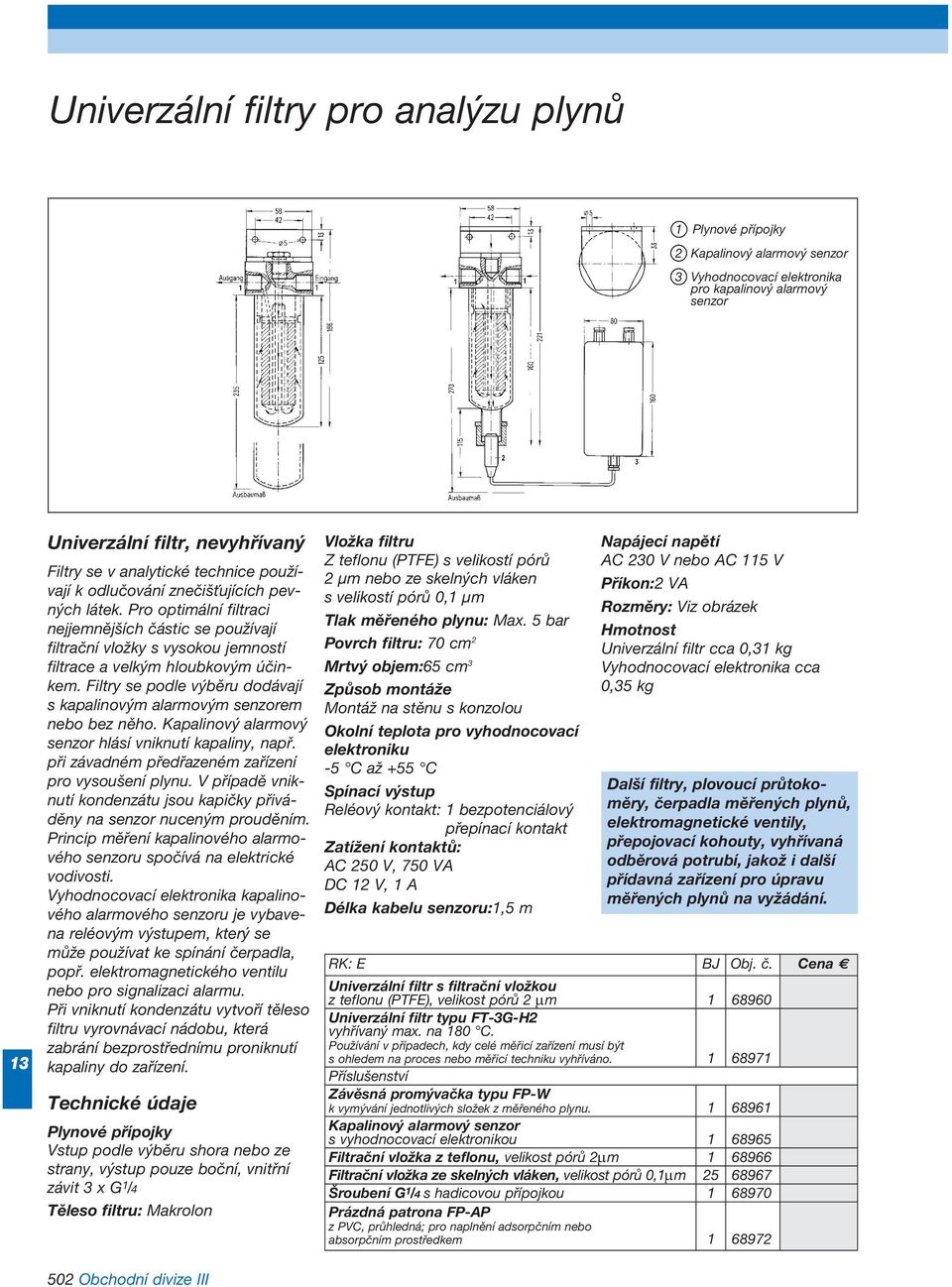

4 Univerzální filtry pro analýzu plynů 1 Plynové přípojky 2 Kapalinový alarmový senzor 3 Vyhodnocovací elektronika pro kapalinový alarmový senzor Univerzální filtr, nevyhřívaný Filtry se v analytické technice použí - vají k odlučování znečišťujících pev - ných látek. Pro optimální filtraci nejjemnějších částic se používají filtrační vložky s vysokou jemností filtrace a velkým hloubkovým účin - kem. Filtry se podle výběru dodávají s kapalinovým alarmovým senzorem nebo bez něho. Kapalinový alarmový senzor hlásí vniknutí kapaliny, např. při závadném předřazeném zařízení pro vysoušení plynu. V případě vnik - nutí kondenzátu jsou kapičky přivá - děny na senzor nuceným prouděním. Princip měření kapalinového alarmo - vého senzoru spočívá na elektrické vodivosti. Vyhodnocovací elektronika kapalino - vého alarmového senzoru je vybave - na reléovým výstupem, který se může používat ke spínání čerpadla, popř. elektromagnetického ventilu nebo pro signalizaci alarmu. Při vniknutí kondenzátu vytvoří těleso filtru vyrovnávací nádobu, která zabrání bezprostřednímu proniknutí kapaliny do zařízení. Plynové přípojky Vstup podle výběru shora nebo ze strany, výstup pouze boční, vnitřní závit 3 x G 1 /4 Těleso filtru: Makrolon Vložka filtru Z teflonu (PTFE) s velikostí pórů 2 μm nebo ze skelných vláken s velikostí pórů 0,1 μm Tlak měřeného plynu: Max. 5 bar Povrch filtru: 70 cm 2 Mrtvý objem:65 cm 3 Způsob montáže Montáž na stěnu s konzolou Okolní teplota pro vyhodnocovací elektroniku -5 C až +55 C Spínací výstup Reléový kontakt: 1 bezpotenciálový přepínací kontakt Zatížení kontaktů: AC 250 V, 750 VA DC V, 1 A Délka kabelu senzoru:1,5 m AC 230 V nebo AC 1 V :2 VA Rozměry: Viz obrázek Univerzální filtr cca 0,31 kg Vyhodnocovací elektronika cca 0,35 kg Další filtry, plovoucí průtoko - měry, čerpadla měřených plynů, elektromagnetické ventily, přepojovací kohouty, vyhřívaná odběrová potrubí, jakož i další přídavná zařízení pro úpravu měřených plynů na vyžádání. RK: E BJ Obj. č. Cena Univerzální filtr s filtrační vložkou z teflonu (PTFE), velikost pórů 2 μm Univerzální filtr typu FT-3G-H2 vyhřívaný max. na 180 C. Používání v případech, kdy celé měřicí zařízení musí být s ohledem na proces nebo měřicí techniku vyhříváno Příslušenství Závěsná promývačka typu FP-W k vymývání jednotlivých složek z měřeného plynu Kapalinový alarmový senzor s vyhodnocovací elektronikou Filtrační vložka z teflonu, velikost pórů 2μm Filtrační vložka ze skelných vláken, velikost pórů 0,1μm Šroubení G 1 /4 s hadicovou přípojkou Prázdná patrona FP-AP z PVC, průhledná; pro naplnění adsorpčním nebo absorpčním prostředkem Obchodní divize III

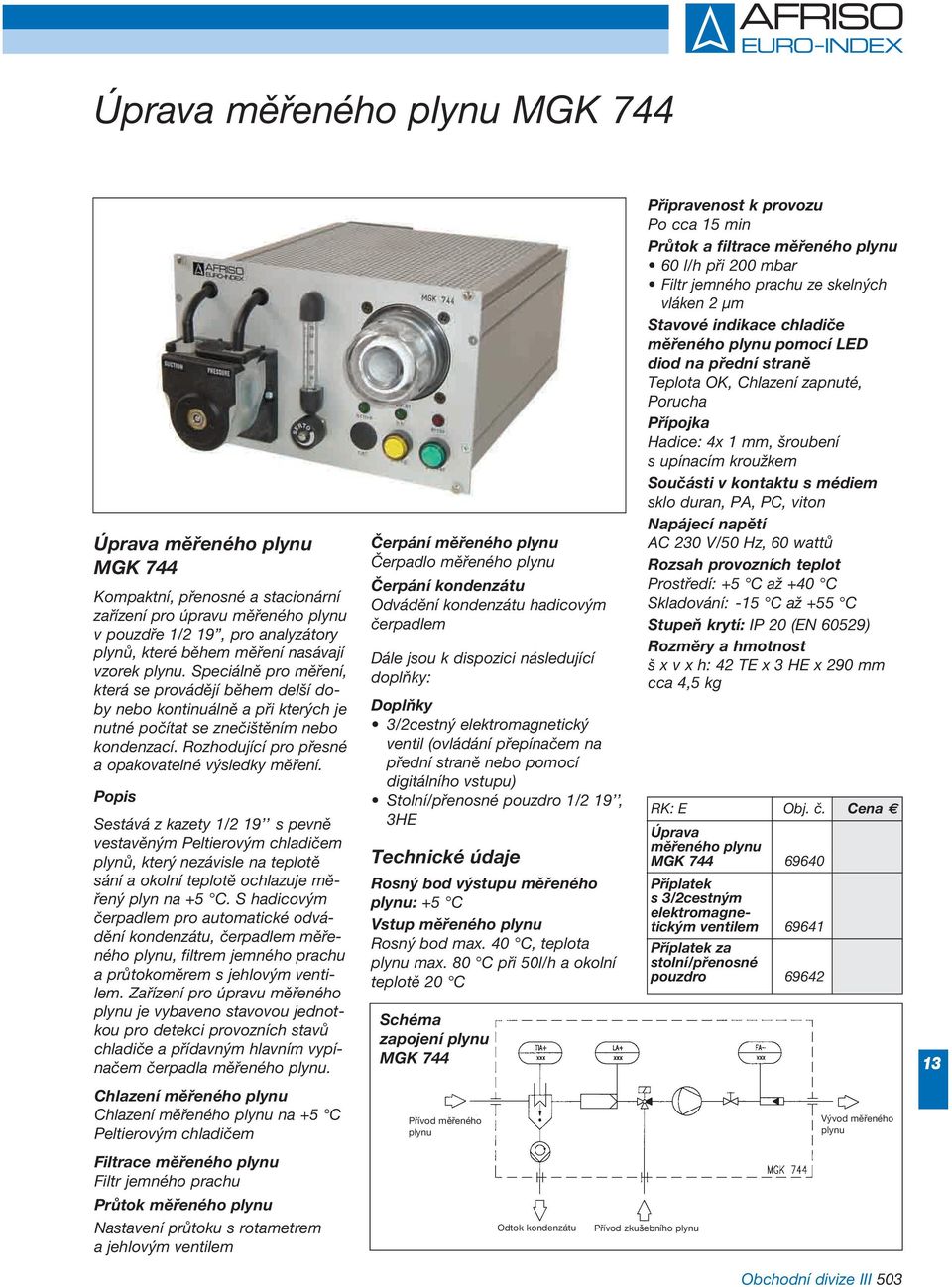

5 Úprava měřeného plynu MGK 744 Úprava měřeného plynu MGK 744 Kompaktní, přenosné a stacionární zařízení pro úpravu měřeného plynu v pouzdře 1/2 19, pro analyzátory plynů, které během měření nasávají vzorek plynu. Speciálně pro měření, která se provádějí během delší do - by nebo kontinuálně a při kte rých je nutné počítat se znečištěním nebo kondenzací. Rozhodující pro přesné a opakovatelné výsledky měření. Sestává z kazety 1/2 19 s pevně vestavěným Peltierovým chladičem plynů, který nezávisle na teplotě sání a okolní teplotě ochlazuje mě - řený plyn na +5 C. S hadico vým čerpad lem pro automatické odvá - dění kon denzátu, čerpadlem měře - ného ply nu, filtrem jemného prachu a průto ko měrem s jehlovým venti - lem. Zaří zení pro úpravu měřeného plynu je vybaveno stavovou jednot - kou pro detekci provozních stavů chladiče a přídavným hlavním vypí - načem čerpadla měřeného plynu. Čerpání měřeného plynu Čerpadlo měřeného plynu Čerpání kondenzátu Odvádění kondenzátu hadicovým čerpadlem Dále jsou k dispozici následující doplňky: Doplňky 3/2cestný elektromagnetický ven til (ovládání přepínačem na přední straně nebo pomocí digitálního vstupu) Stolní/přenosné pouzdro 1/2 19, 3HE Rosný bod výstupu měřeného plynu: +5 C Vstup měřeného plynu Rosný bod max. 40 C, teplota plynu max. 80 C při 50l/h a okolní teplotě 20 C Schéma zapojení plynu MGK 744 Připravenost k provozu Po cca min Průtok a filtrace měřeného plynu 60 l/h při 200 mbar Filtr jemného prachu ze skelných vláken 2 μm Stavové indikace chladiče měřeného plynu pomocí LED diod na přední straně Teplota OK, Chlazení zapnuté, Porucha Přípojka Hadice: 4x 1 mm, šroubení s upínacím kroužkem Součásti v kontaktu s médiem sklo duran, PA, PC, viton AC 230 V/50 Hz, 60 wattů Prostředí: +5 C až +40 C Skladování: - C až +55 C : IP 20 (EN 629) Rozměry a hmotnost š x v x h: 42 TE x 3 HE x 290 mm cca 4,5 kg Úprava měřeného plynu MGK Příplatek s 3/2cestným elektromagnetickým ventilem Příplatek za stolní/přenosné pouzdro Chlazení měřeného plynu Chlazení měřeného plynu na +5 C Peltierovým chladičem Filtrace měřeného plynu Filtr jemného prachu Průtok měřeného plynu Nastavení průtoku s rotametrem a jehlovým ventilem Přívod měřeného plynu Vývod měřeného plynu Odtok kondenzátu Přívod zkušebního plynu Obchodní divize III 5

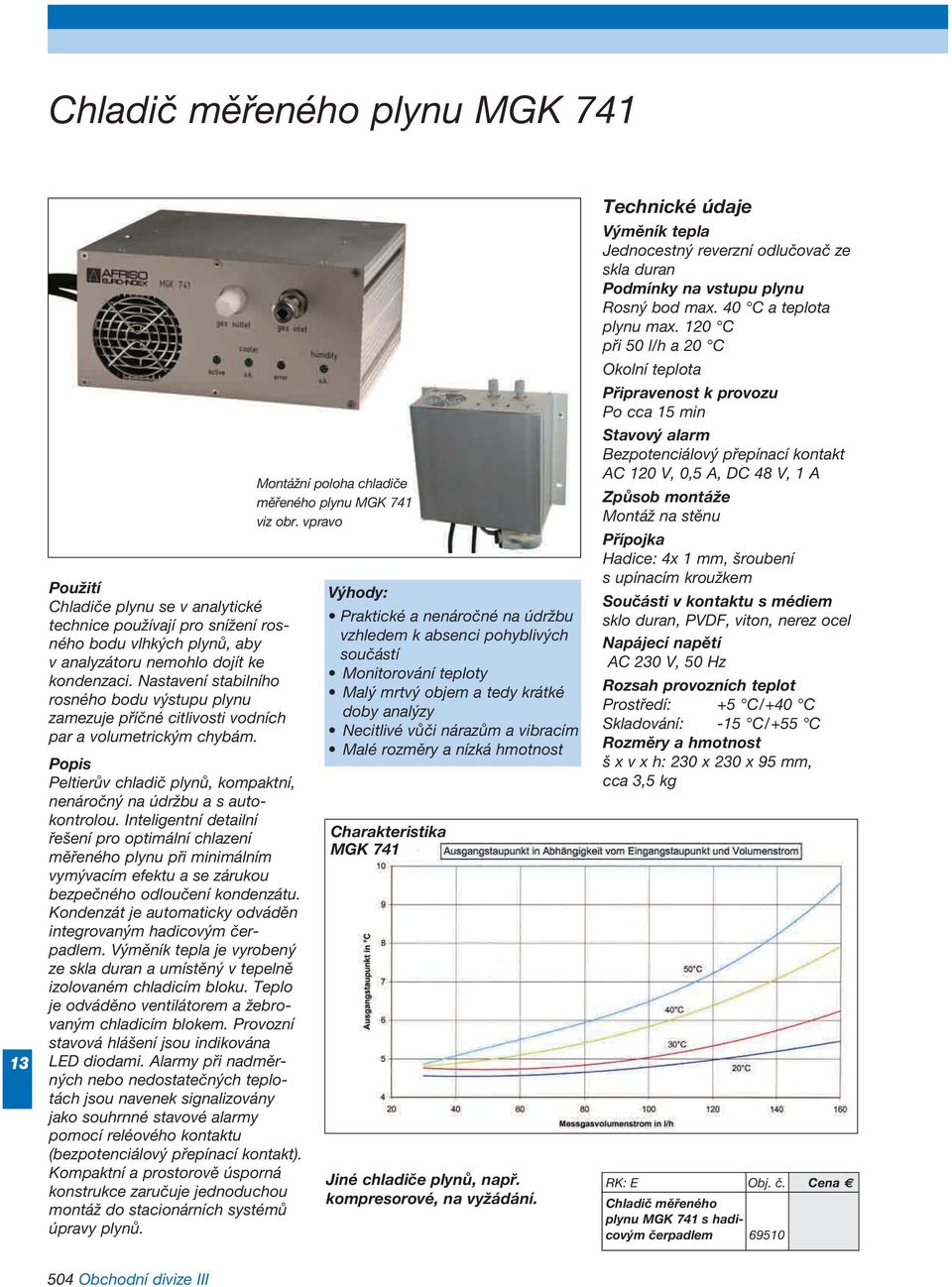

6 Chladič měřeného plynu MGK 741 Chladiče plynu se v analytické tech nice používají pro snížení ros - ného bodu vlhkých plynů, aby v analyzátoru nemohlo dojít ke kondenzaci. Nastavení stabilního rosného bodu výstupu plynu zamezuje příčné citlivosti vodních par a volumetrickým chybám. Peltierův chladič plynů, kompaktní, nenáročný na údržbu a s auto - kontrolou. Inteligentní detailní řešení pro optimální chlazení měřeného plynu při minimálním vymývacím efektu a se zárukou bezpečného odloučení kondenzátu. Kondenzát je automaticky odváděn integrovaným hadicovým čer - padlem. Výměník tepla je vyrobený ze skla duran a umístěný v tepelně izolovaném chladicím bloku. Teplo je odváděno ventilátorem a žebro - vaným chladicím blokem. Provozní stavová hlášení jsou indikována LED diodami. Alarmy při nadměr - ných nebo nedostatečných teplo - tách jsou navenek signalizovány jako souhrnné stavové alarmy pomocí reléového kontaktu (bezpotenciálový přepínací kontakt). Kompaktní a prostorově úsporná konstrukce zaručuje jednoduchou montáž do stacionárních systémů úpravy plynů. Montážní poloha chladiče měřeného plynu MGK 741 viz obr. vpravo Výhody: Praktické a nenáročné na údržbu vzhledem k absenci pohyblivých součástí Monitorování teploty Malý mrtvý objem a tedy krátké doby analýzy Necitlivé vůči nárazům a vibracím Malé rozměry a nízká hmotnost Charakteristika MGK 741 Jiné chladiče plynů, např. kompresorové, na vyžádání. Výměník tepla Jednocestný reverzní odlučovač ze skla duran Podmínky na vstupu plynu Rosný bod max. 40 C a teplota plynu max. 0 C při 50 l/h a 20 C Okolní teplota Připravenost k provozu Po cca min Stavový alarm Bezpotenciálový přepínací kontakt AC 0 V, 0,5 A, DC 48 V, 1 A Způsob montáže Montáž na stěnu Přípojka Hadice: 4x 1 mm, šroubení s upínacím kroužkem Součásti v kontaktu s médiem sklo duran, PVDF, viton, nerez ocel AC 230 V, 50 Hz Prostředí: +5 C/+40 C Skladování: - C/+55 C Rozměry a hmotnost š x v x h: 230 x 230 x 95 mm, cca 3,5 kg Chladič měřeného plynu MGK 741 s hadicovým čerpadlem Obchodní divize III

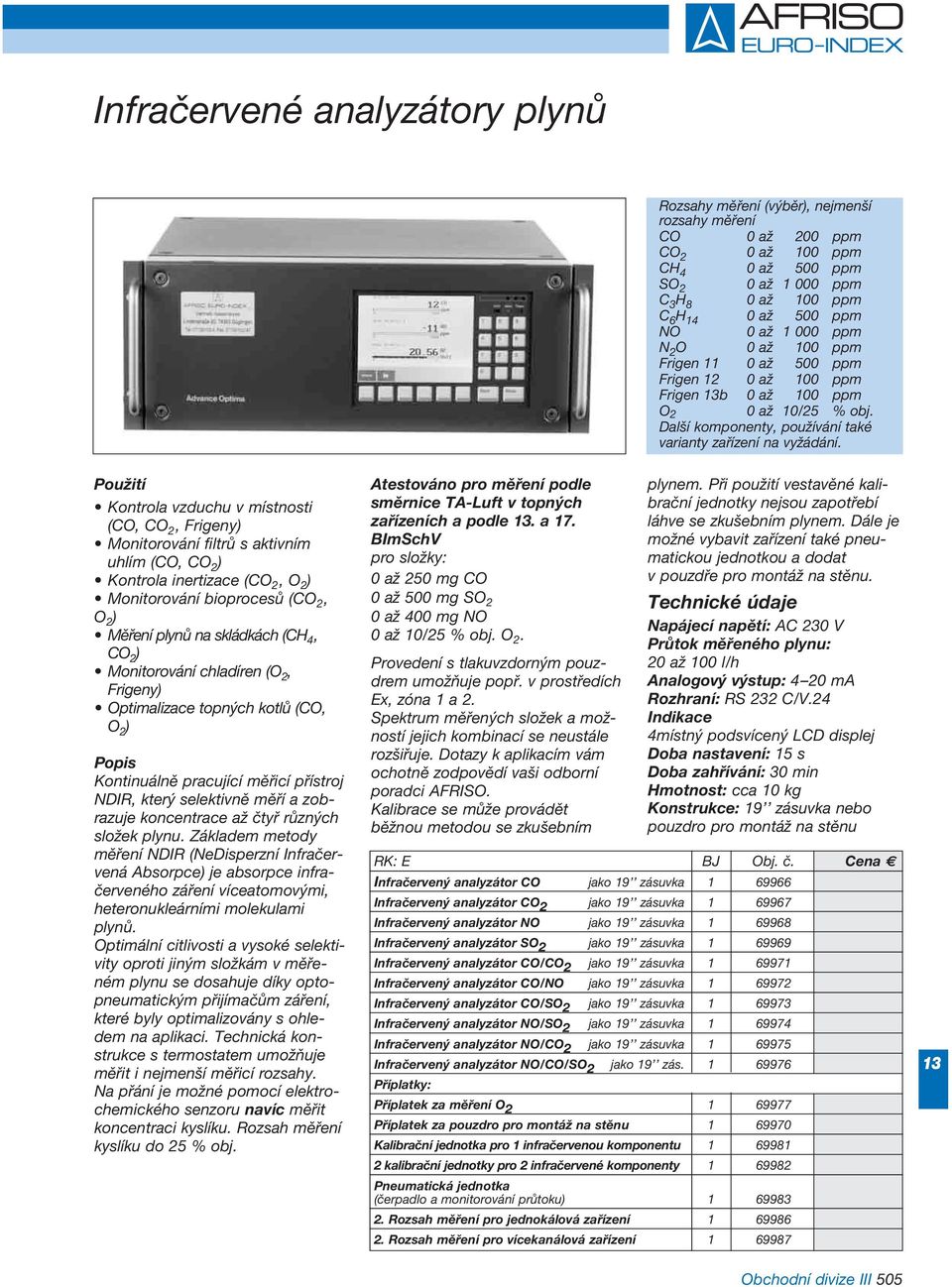

7 Infračervené analyzátory plynů Rozsahy měření (výběr), nejmenší rozsahy měření CO 0 až 200 ppm CO 2 0 až 0 ppm CH 4 0 až 500 ppm SO 2 0 až ppm C 3 H 8 0 až 0 ppm C 6 H 0 až 500 ppm NO 0 až ppm N 2 O 0 až 0 ppm Frigen 0 až 500 ppm Frigen 0 až 0 ppm Frigen b 0 až 0 ppm O 2 0 až /25 % obj. Další komponenty, používání také varianty zařízení na vyžádání. Kontrola vzduchu v místnosti (CO, CO 2, Frigeny) Monitorování filtrů s aktivním uhlím (CO, CO 2 ) Kontrola inertizace (CO 2, O 2 ) Monitorování bioprocesů (CO 2, O 2 ) Měření plynů na skládkách (CH 4, CO 2 ) Monitorování chladíren (O 2, Frigeny) Optimalizace topných kotlů (CO, O 2 ) Kontinuálně pracující měřicí přístroj NDIR, který selektivně měří a zob - ra zuje koncentrace až čtyř různých slo žek plynu. Základem metody měření NDIR (NeDisperzní Infračer - vená Ab sorpce) je absorpce infra - čer veného záření víceatomovými, hetero nukleár ními molekulami plynů. Optimální citlivosti a vysoké selek ti - vity oproti jiným složkám v měře - ném plynu se dosahuje díky opto - pneu ma tickým přijímačům záření, které byly optimalizovány s ohle - dem na apli kaci. Technická kon - strukce s termo statem umožňuje měřit i nejmenší měřicí rozsahy. Na přání je možné pomocí elektro - chemického senzoru navíc měřit koncentraci kyslíku. Rozsah měření kyslíku do 25 % obj. Atestováno pro měření podle směrnice TA-Luft v topných zařízeních a podle. a 17. BImSchV pro složky: 0 až 250 mg CO 0 až 500 mg SO 2 0 až 400 mg NO 0 až /25 % obj. O 2. Provedení s tlakuvzdorným pouz - drem umožňuje popř. v pro středích Ex, zóna 1 a 2. Spektrum měřených složek a mož - ností jejich kombinací se neustále rozšiřuje. Dotazy k aplikacím vám ochotně zodpovědí vaši odborní poradci AFRISO. Kalibrace se může provádět běžnou metodou se zkušebním plynem. Při použití vestavěné kali - brační jednotky nejsou zapotřebí láhve se zkušebním plynem. Dále je možné vybavit zařízení také pneu - ma tickou jednotkou a dodat v pouzdře pro montáž na stěnu. : AC 230 V Průtok měřeného plynu: 20 až 0 l/h Analogový výstup: 4 20 ma Rozhraní: RS 232 C/V.24 Indikace 4místný podsvícený LCD displej Doba nastavení: s Doba zahřívání: 30 min : cca kg Konstrukce: 19 zásuvka nebo pouzdro pro montáž na stěnu RK: E BJ Obj. č. Cena Infračervený analyzátor CO jako 19 zásuvka Infračervený analyzátor CO 2 jako 19 zásuvka Infračervený analyzátor NO jako 19 zásuvka Infračervený analyzátor SO 2 jako 19 zásuvka Infračervený analyzátor CO/CO 2 jako 19 zásuvka Infračervený analyzátor CO/NO jako 19 zásuvka Infračervený analyzátor CO/SO 2 jako 19 zásuvka Infračervený analyzátor NO/SO 2 jako 19 zásuvka Infračervený analyzátor NO/CO 2 jako 19 zásuvka Infračervený analyzátor NO/CO/SO 2 jako 19 zás Příplatky: Příplatek za měření O Příplatek za pouzdro pro montáž na stěnu Kalibrační jednotka pro 1 infračervenou komponentu kalibrační jednotky pro 2 infračervené komponenty Pneumatická jednotka (čerpadlo a monitorování průtoku) Rozsah měření pro jednokálová zařízení Rozsah měření pro vícekanálová zařízení Obchodní divize III 5

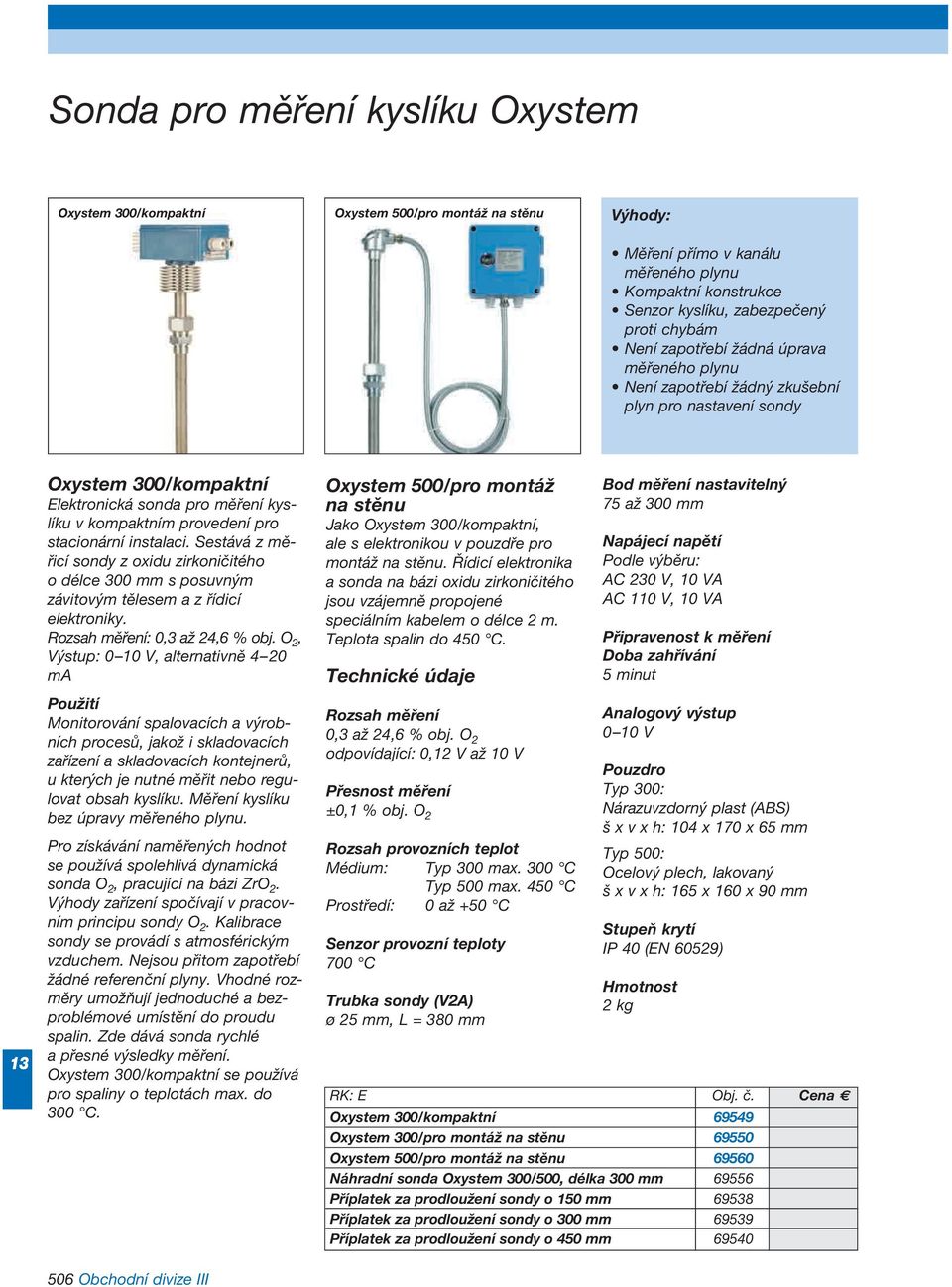

8 Sonda pro měření kyslíku Oxystem Oxystem 300/kompaktní Oxystem 500/pro montáž na stěnu Výhody: Měření přímo v kanálu měřeného plynu Kompaktní konstrukce Senzor kyslíku, zabezpečený proti chybám Není zapotřebí žádná úprava měřeného plynu Není zapotřebí žádný zkušební plyn pro nastavení sondy Oxystem 300/kompaktní Elektronická sonda pro měření kys - líku v kompaktním provedení pro stacionární instalaci. Sestává z mě - řicí sondy z oxidu zirkoničitého o délce 300 mm s posuvným závitovým tělesem a z řídicí elektroniky. Rozsah měření: 0,3 až 24,6 % obj. O 2, Výstup: 0 V, alternativně 4 20 ma Monitorování spalovacích a výrob - ních procesů, jakož i skladovacích zařízení a skladovacích kontejnerů, u kterých je nutné měřit nebo regu - lovat obsah kyslíku. Měření kyslíku bez úpravy měřeného plynu. Pro získávání naměřených hodnot se používá spolehlivá dynamická sonda O 2, pracující na bázi ZrO 2. Výhody zařízení spočívají v pracov - ním principu sondy O 2. Kalibrace sondy se provádí s atmosférickým vzduchem. Nejsou přitom zapotřebí žádné referenční plyny. Vhodné roz - měry umožňují jednoduché a bez - pro blémové umístění do proudu spalin. Zde dává sonda rychlé a přesné výsledky měření. Oxystem 300/kompaktní se používá pro spaliny o teplotách max. do 300 C. 5 Obchodní divize III Oxystem 500/pro montáž na stěnu Jako Oxystem 300/kompaktní, ale s elektronikou v pouzdře pro montáž na stěnu. Řídicí elektronika a sonda na bázi oxidu zirkoničitého jsou vzájemně propojené speciálním kabelem o délce 2 m. Teplota spalin do 450 C. Rozsah měření 0,3 až 24,6 % obj. O 2 odpovídající: 0, V až V Přesnost měření ±0,1 % obj. O 2 Médium: Typ 300 max. 300 C Typ 500 max. 450 C Prostředí: 0 až +50 C Senzor provozní teploty 700 C Trubka sondy (V2A) ø 25 mm, L = 380 mm Bod měření nastavitelný 75 až 300 mm Podle výběru: AC 230 V, VA AC 0 V, VA Připravenost k měření Doba zahřívání 5 minut Analogový výstup 0 V Pouzdro Typ 300: Nárazuvzdorný plast (ABS) š x v x h: 1 x 170 x 65 mm Typ 500: Ocelový plech, lakovaný š x v x h: 165 x 160 x 90 mm IP 40 (EN 629) 2 kg Oxystem 300/kompaktní Oxystem 300/pro montáž na stěnu Oxystem 500/pro montáž na stěnu Náhradní sonda Oxystem 300/500, délka 300 mm Příplatek za prodloužení sondy o 0 mm Příplatek za prodloužení sondy o 300 mm Příplatek za prodloužení sondy o 450 mm 69540

9 Analyzátor kyslíku Oxystem 600 Vyhodnocovací zařízení Sonda AC V, Hz 20 VA Analogový výstup 0 20 ma nebo 4 20 ma (volně nastavitelný) Spínací výstupy Reléové kontakty: 3 bezpotenciálo - vé přepínací kontakty Zatížení kontaktů: 0,5 A Kontrola a regulace spalování v elektrárnách a jiných topných systémech. Vhodné pro nepřetržité používání, i v náročných okolních podmínkách. Senzor sondy spalin je založený na principu tuhého elektrolytu (oxid zirkoničitý). Při teplotě přes 500 C začíná volná vodivost kyslíkových iontů (potenciometrická metoda tuhého elektrolytu). Senzor je vyhřívaný. Podle Nernstova zákona je možné z napětí článku a teploty vypočítat koncentraci kyslíku. Analyzátor sestává ze sondy a vy - ho dnocovacího zařízení. Sonda je nainstalována přímo v měřeném plynu (in situ). Hrot sondy musí být umístěn přibližně uprostřed komína. Elektronika je vybavena kabelem (5 m) se zástrčkou, která se zapojuje přímo do sondy. Vyhodnocovací zařízení se obsluhuje pomocí klávesnice a displeje. Zobrazuje se okamžitý obsah kyslíku v % obj. (0-21 % O 2 ) a teplota měrného článku. K dispozici jsou 3 reléové výstupy (2x mezní hodnota a 1x alarm) a 1 výstup analogový. Je možné nastavit automatickou kalibraci. Sonda Médium: +0/+680 C Prostředí: -/+80 C Přípustný průtok referenčního plynu 0,5 l/h Přípustná rychlost měřeného plynu < m/s AC 42 V 160 VA Rozměry (ø x L) 51 x (250/400/800/1 300/1 800) mm IP 55 (EN 629) 4/6,5/8/,5/ kg, v závislosti na zvolené délce sondy Vyhodnocovací zařízení Prostředí: +5/+50 C Displej Čtyřřádkový alfanumerický LCD dis plej (teplota, obsah kyslíku % obj.). Rozsah měření volně na - sta vitelný pomocí softwaru mezi 21 % obj. a 1 % obj. O 2. Obsluha pomocí klávesnice a systému menu. Pouzdro (vč. připojovací skříňky) š x v x h: 3 x 270 x 220 mm IP 55 (EN 629) 4,5 kg Síťový napáječ Prostředí: -/+50 C AC V, Hz 160 VA (nepřetržitý provoz) Rozměry š x v x h: 260 x 180 x 0 mm IP 55 (EN 629) 7,5 kg Sonda 250 mm Sonda 400 mm Sonda 800 mm Sonda mm Sonda mm Vyhodnocovací přístroj kontakty mezních hodnot Nástěnná průchodná trubka Samostatný síťový napáječ při T > 45 C Obchodní divize III 5

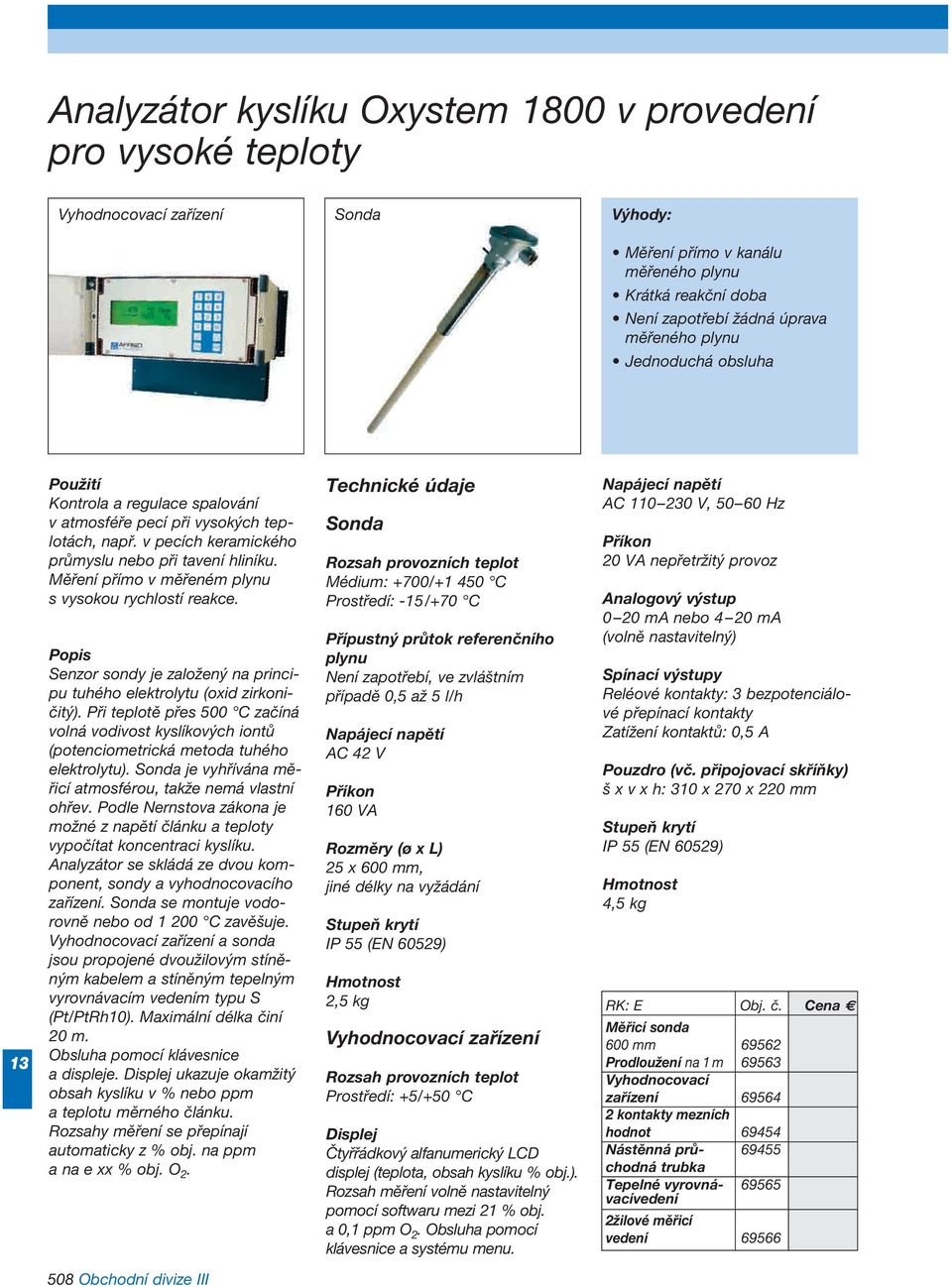

10 Analyzátor kyslíku Oxystem 1800 v provedení pro vysoké teploty Vyhodnocovací zařízení Sonda Výhody: Měření přímo v kanálu měřeného plynu Krátká reakční doba Není zapotřebí žádná úprava měřeného plynu Jednoduchá obsluha Kontrola a regulace spalování vatmo sféře pecí při vysokých tep - lo tách, např. v pecích keramického průmyslu nebo při tavení hliníku. Měření přímo v měřeném plynu s vysokou rychlostí reakce. Senzor sondy je založený na princi - pu tuhého elektrolytu (oxid zirkoni - čitý). Při teplotě přes 500 C začíná volná vodivost kyslíkových iontů (potenciometrická metoda tuhého elektrolytu). Sonda je vyhřívána mě - řicí atmosférou, takže nemá vlastní ohřev. Podle Nernstova zákona je možné z napětí článku a teploty vypočítat koncentraci kyslíku. Analyzátor se skládá ze dvou kom - po nent, sondy a vyhodnocova cí ho zařízení. Sonda se montuje vodo - rovně nebo od C zavěšuje. Vyhodnocovací zařízení a sonda jsou propojené dvoužilovým stíně - ným kabelem a stíněným tepelným vyrovnávacím vedením typu S (Pt/PtRh). Maximální délka činí 20 m. Obsluha pomocí klávesnice a displeje. Displej ukazuje okamžitý obsah kyslíku v % nebo ppm a teplotu měrného článku. Rozsahy měření se přepínají automaticky z % obj. na ppm a na e xx % obj. O 2. Sonda Médium: +700/ C Prostředí: -/+70 C Přípustný průtok referenčního plynu Není zapotřebí, ve zvláštním případě 0,5 až 5 l/h AC 42 V 160 VA Rozměry (ø x L) 25 x 600 mm, jiné délky na vyžádání IP 55 (EN 629) 2,5 kg Vyhodnocovací zařízení Prostředí: +5/+50 C Displej Čtyřřádkový alfanumerický LCD displej (teplota, obsah kyslíku % obj.). Rozsah měření volně na sta vitelný pomocí softwaru mezi 21 % obj. a 0,1 ppm O 2. Obsluha pomocí klávesnice a systému menu. AC V, Hz 20 VA nepřetržitý provoz Analogový výstup 0 20 ma nebo 4 20 ma (volně nastavitelný) Spínací výstupy Reléové kontakty: 3 bezpotenciálo - vé přepínací kontakty Zatížení kontaktů: 0,5 A Pouzdro (vč. připojovací skříňky) š x v x h: 3 x 270 x 220 mm IP 55 (EN 629) 4,5 kg Měřicí sonda 600 mm Prodloužení na 1 m Vyhodnocovací zařízení kontakty mezních hodnot Nástěnná prů chodná trubka Tepelné vyrovná vacívedení 2žilové měřicí vedení Obchodní divize III

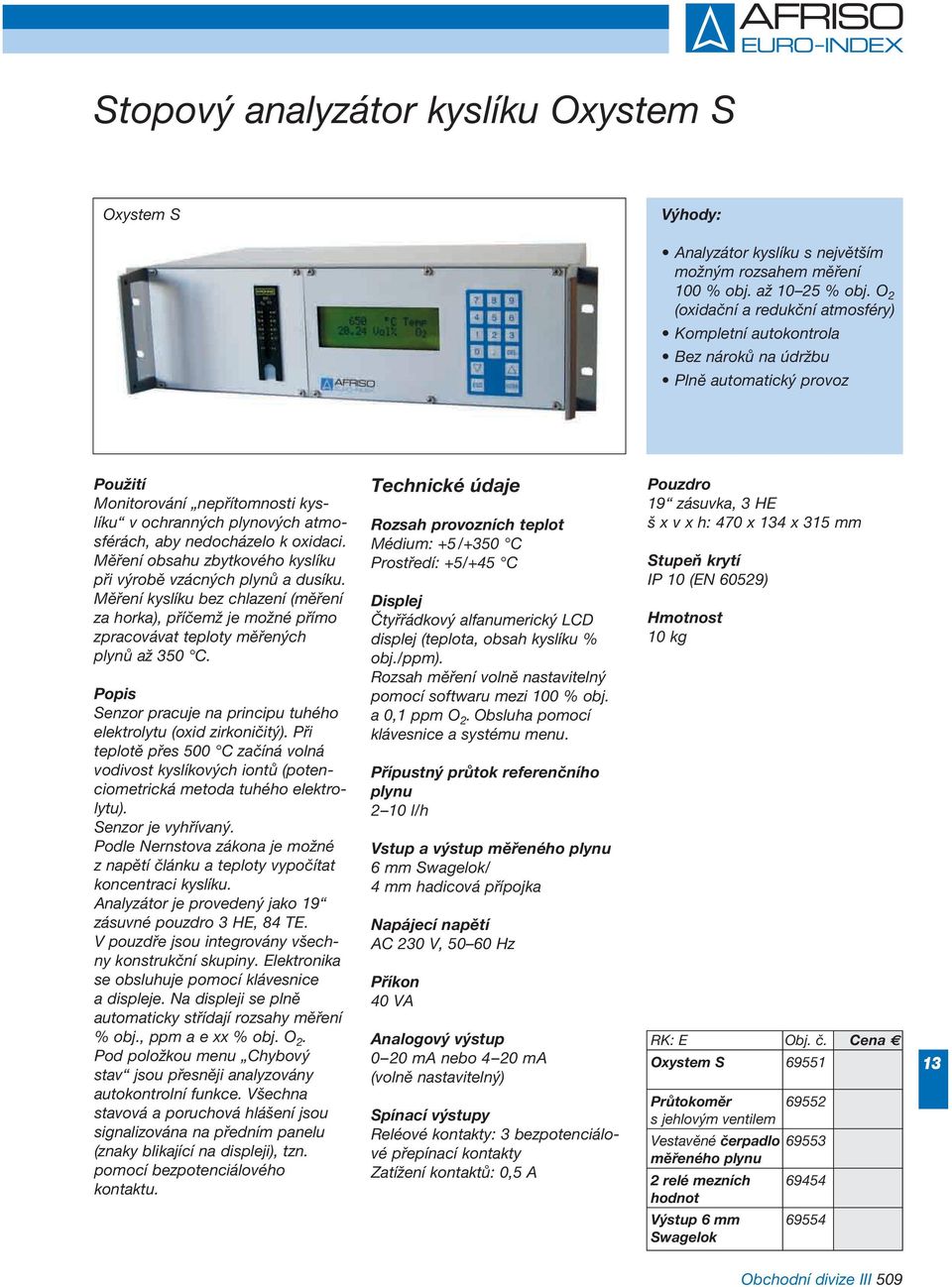

11 Stopový analyzátor kyslíku Oxystem S Oxystem S Výhody: Analyzátor kyslíku s největším možným rozsahem měření 0 % obj. až 25 % obj. O 2 (oxidační a redukční atmosféry) Kompletní autokontrola Bez nároků na údržbu Plně automatický provoz Monitorování nepřítomnosti kys - líku v ochranných plynových atmo - sférách, aby nedocházelo k oxidaci. Měření obsahu zbytkového kyslíku při výrobě vzácných plynů a dusíku. Měření kyslíku bez chlazení (měření za horka), příčemž je možné přímo zpracovávat teploty měřených plynů až 350 C. Senzor pracuje na principu tuhého elektrolytu (oxid zirkoničitý). Při teplotě přes 500 C začíná volná vodivost kyslíkových iontů (poten - cio metrická metoda tuhého elektro - lytu). Senzor je vyhřívaný. Podle Nernstova zákona je možné z napětí článku a teploty vypočítat koncentraci kyslíku. Analyzátor je provedený jako 19 zásuvné pouzdro 3 HE, 84 TE. V pouzdře jsou integrovány všech - ny konstrukční skupiny. Elektronika se obsluhuje pomocí klávesnice a displeje. Na displeji se plně automaticky střídají rozsahy měření % obj., ppm a e xx % obj. O 2. Pod položkou menu Chybový stav jsou přesněji analyzovány autokontrolní funkce. Všechna stavová a poruchová hlášení jsou signalizována na předním panelu (znaky blikající na displeji), tzn. pomocí bezpotenciálového kontaktu. Médium: +5/+350 C Prostředí: +5/+45 C Displej Čtyřřádkový alfanumerický LCD displej (teplota, obsah kyslíku % obj./ppm). Rozsah měření volně nastavitelný pomocí softwaru mezi 0 % obj. a 0,1 ppm O 2. Obsluha pomocí klávesnice a systému menu. Přípustný průtok referenčního plynu 2 l/h Vstup a výstup měřeného plynu 6 mm Swagelok/ 4 mm hadicová přípojka AC 230 V, Hz 40 VA Analogový výstup 0 20 ma nebo 4 20 ma (volně nastavitelný) Spínací výstupy Reléové kontakty: 3 bezpoten ciálo - vé přepínací kontakty Zatížení kontaktů: 0,5 A Pouzdro 19 zásuvka, 3 HE š x v x h: 470 x 4 x 3 mm IP (EN 629) kg Oxystem S Průtokoměr s jehlovým ventilem Vestavěné čerpadlo měřeného plynu 2 relé mezních hodnot Výstup 6 mm Swagelok Obchodní divize III 5

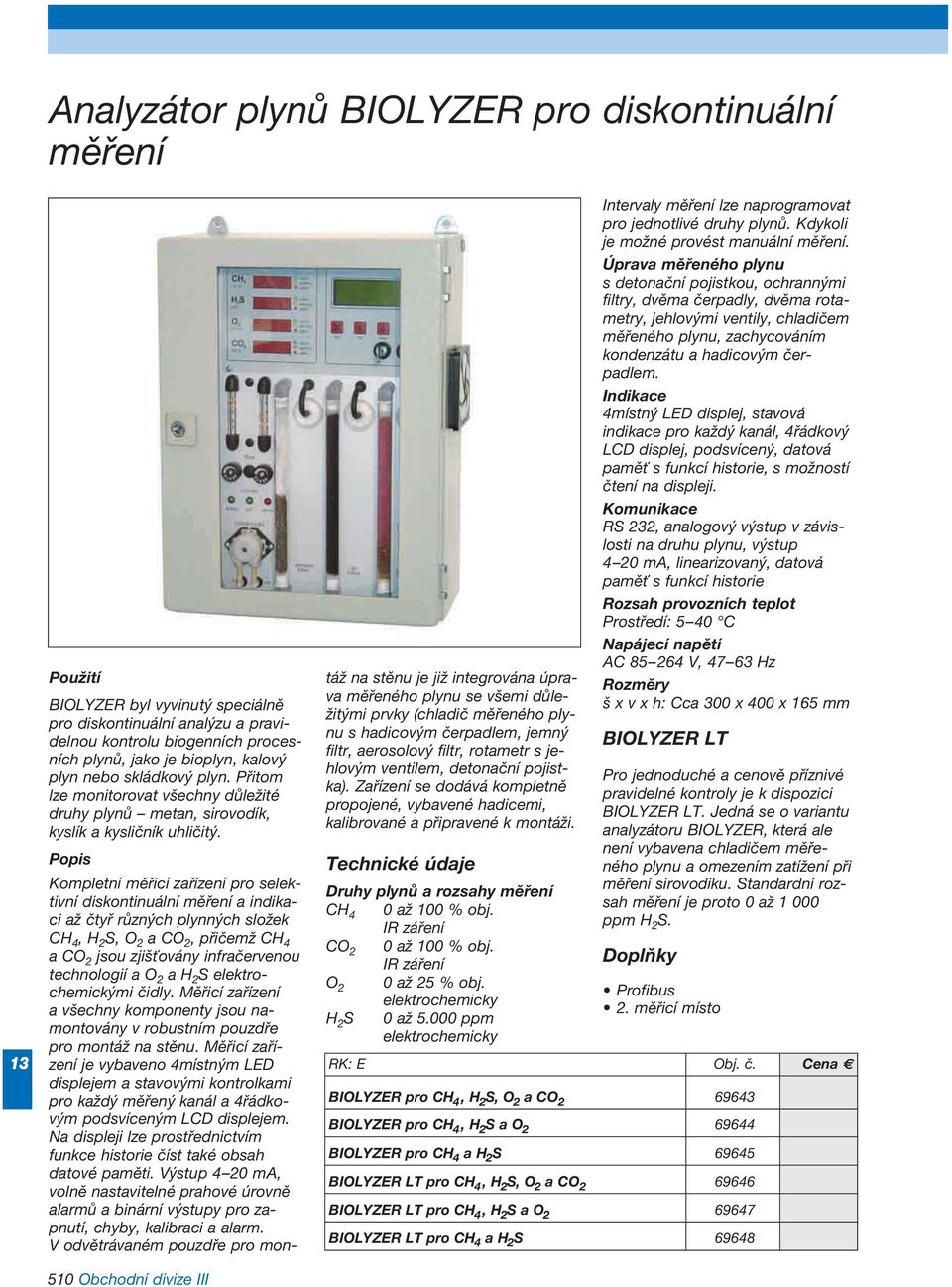

12 Analyzátor plynů BIOLYZER pro diskontinuální měření BIOLYZER byl vyvinutý speciálně pro diskontinuální analýzu a pravi - delnou kontrolu biogenních proces - ních plynů, jako je bioplyn, kalový plyn nebo skládkový plyn. Přitom lze monitorovat všechny důležité druhy plynů metan, sirovodík, kyslík a kysličník uhličitý. Kompletní měřicí zařízení pro selek - tivní diskontinuální měření a indi ka - ci až čtyř různých plynných složek CH 4, H 2 S, O 2 a CO 2, přičemž CH 4 a CO 2 jsou zjišťovány infračervenou technologií a O 2 a H 2 S elektro - chemic kými čidly. Měřicí zařízení a všechny komponenty jsou na - mon továny v robustním pouzdře pro montáž na stěnu. Měřicí zaří - zení je vybaveno 4místným LED displejem a stavovými kontrolkami pro každý měřený kanál a 4řád ko - vým podsvíceným LCD displejem. Na displeji lze prostřednictvím funkce historie číst také obsah datové paměti. Výstup 4 20 ma, volně nastavitelné prahové úrovně alarmů a binární výstupy pro za - pnu tí, chyby, kalibraci a alarm. V odvětrávaném pouzdře pro mon - 5 Obchodní divize III táž na stěnu je již integrována úpra - va měřeného plynu se všemi důle - ži tými prvky (chladič měřeného ply - nu s hadicovým čerpadlem, jemný filtr, aerosolový filtr, rotametr s je - hlo vým ventilem, detonační pojist - ka). Zařízení se dodává kompletně propojené, vybavené hadicemi, kalibrované a připravené k montáži. Druhy plynů a rozsahy měření CH 4 0 až 0 % obj. IR záření CO 2 0 až 0 % obj. IR záření O 2 0 až 25 % obj. elektrochemicky H 2 S 0 až ppm elektrochemicky Intervaly měření lze naprogramovat pro jednotlivé druhy plynů. Kdykoli je možné provést manuální měření. Úprava měřeného plynu s detonační pojistkou, ochrannými filtry, dvěma čerpadly, dvěma rota - metry, jehlovými ventily, chladičem měřeného plynu, zachycováním kondenzátu a hadicovým čer - padlem. Indikace 4místný LED displej, stavová indikace pro každý kanál, 4řádkový LCD displej, podsvícený, datová paměť s funkcí historie, s možností čtení na displeji. Komunikace RS 232, analogový výstup v závis - losti na druhu plynu, výstup 4 20 ma, linearizovaný, datová paměť s funkcí historie Prostředí: 5 40 C AC V, Hz Rozměry š x v x h: Cca 300 x 400 x 165 mm BIOLYZER LT Pro jednoduché a cenově příznivé pravidelné kontroly je k dispozici BIOLYZER LT. Jedná se o variantu analyzátoru BIOLYZER, která ale není vybavena chladičem měře - ného plynu a omezením zatížení při měření sirovodíku. Standardní roz - sah měření je proto 0 až ppm H 2 S. Doplňky Profibus 2. měřicí místo BIOLYZER pro CH 4, H 2 S, O 2 a CO BIOLYZER pro CH 4, H 2 S a O BIOLYZER pro CH 4 a H 2 S BIOLYZER LT pro CH 4, H 2 S, O 2 a CO BIOLYZER LT pro CH 4, H 2 S a O BIOLYZER LT pro CH 4 a H 2 S 69648

13 Počítač emisí Modulárně zkonstruovaný systém zaznamenávání procesních dat pro kontinuální monitorování emisí podle předpisů: TA Luft., 17., 27. a 30. BImSchV Jednotná spolková praxe při monitorování počítačů emisí, RdSchr. vydané BMU ze dne DIN EN 181 Kromě emisních dat lze zaznamenávat, zpracovávat a zobrazovat také data provozní. Zcela nově koncipovaný systém zaznamenávání emisních a pro voz - ních dat, který svým hardwarem i softwarem odpovídá nejmoder - nějším technologiím. Tento systém splňuje všechny požadavky podle směrnice TA Luft,., 17., 27. a 30. BImSchV, jednotné spolkové praxe při monitorování počítačů emisí, RdSchr. vydané BMU ze dne , a DIN EN 181. Celé zpracování dat je založeno na sekundovém taktu, což znamená, že všechna data jsou zaznamená - vána, vypočítávána (např. normo - vání) a také zobrazována v sekun - do vých intervalech. To výrazně pře - kračuje minimální, zákonem přede - psaný požadavek 5 sekund. Při praktickém používání neexistují žádné meze pro počet kanálů ana - logového a digitálního zaznamená - vání. Díky využití technologie JAVA je celý systém nezávislý na plat - formě. To znamená, že software může beze změn pracovat na nej - různějších hardwarových platfor - mách i pod různými operačními systémy. To je z dlouhodobého hlediska podstatná výhoda. V případě potřeby je později bez problémů možné změnit dodavatele hardwaru i operačního systému. Díky redundantnímu ukládání odpa - dá předepsaná podmínka používat při měření emisí navíc také zapiso - vač. Kromě toho není nutné auto - maticky tisknout dokumenty, např. klasifikační protokoly nebo hlášení. Instrukce pro obsluhu a progra mo - vé rozhraní odpovídají platným standardům. Zapisovač dat zajišťuje vlastní zaznamenávání naměřených dat a výstup analogových a digitálních signálů v reálném čase. Zapisovač dat zaznamenává v sekun dovém taktu následující hodnoty: Analogové vstupní signály Digitální vstupní signály Analogové výstupní signály Digitální výstupní signály Rychlé zaznamenávání dat výrazně překračuje zákonem předepsané požadavky. Přesnost měření dosa - huje podle výběru nebo 16 bitů. Pro praktické používání neexistuje žádné omezení počtu měřicích kanálů. Pokud jeden zapisovač dat na zaznamenávání nestačí, je možné kaskádově zapojit libovolný počet dalších zapisovačů. Zpracování dat emisních hodnot probíhá na samostatném počítači. Hodnoty naměřené zapisovačem dat se v sekundovém taktu trvale ukládají do paměti. Ta tvoří data - bázi pro veškeré další zpracování dat. Sekundové hodnoty se pře - počítávají na hodnoty integrační, které pak představují základ pro klasifikaci podle konkrétních, zá - konem stanovených požadavků. Počítač emisí plní v podstatě následující úkoly: Ukládání sekundových hodnot do paměti Výpočet odvozených veličin v sekundovém taktu Vytváření a ukládání integračních hodnot Vytváření a ukládání klasifikací Sestavování hlášení Generování digitálních a analogových výstupních signálů Synchronizace času podle DCF77 Ceny na vyžádání. Obchodní divize III 5
