1 Strana -2 ROZŠIŘUJICÍ MODULY ŘADY EXP Digitál vstupy a výstupy Analogové vstupy a výstupy Vstupy pro čidla PT100 Komunikač rozhra (RS232, RS485, atd.) GSM/GPRS modem Paměť pro záznam dat s hodinami reálného času (RTC) a kalendářem Napáje přímo z rozšiřovaného přístroje Jednoduchá instalace Plug and Play Automatická identifikace rozšiřovaným přístrojem Montáž na zad stranu přístrojů, bez použití nářadí Strana -3 ROZŠIŘUJICÍ MODULY ŘADY EXM Digitál vstupy a výstupy Komunikač rozhra (RS232, RS485, atd.) Paměť pro záznam dat s hodinami reálného času (RTC) a kalendářem Samostatné napáje Připoje pomocí infra-červeného portu Jednoduchá instalace Plug and Play Automatická identifikace rozšiřovaným přístrojem Montáž na boč stranu přístrojů PŘÍSLUŠENSTVÍ Komunikač zaříze Ochranné kryty Převodk RS232/RS485 Propojovací kabely Strana -4

2 ROZŠIŘUJICÍ MODULY A PŘÍSLUŠENSTVÍ Digitál vstupy a výstupy Analogové vstupy a výstupy Komunikač rozhra Paměť pro záznam dat s hodinami a kalendářem Komunikač zaříze pro připoje přístrojů LOVATO Electric s PC, smartphony a tablety Propojovací kabely pro připoje přístrojů LOVATO Electric s PC, modemy a převodky Rozšiřujicí moduly KAP. - STR. Řada EXP Řada EXM Příslušensví Převodk Ochranné kryty Komunikač zaříze Propojovací kabely ENERGY MANAGEMENT

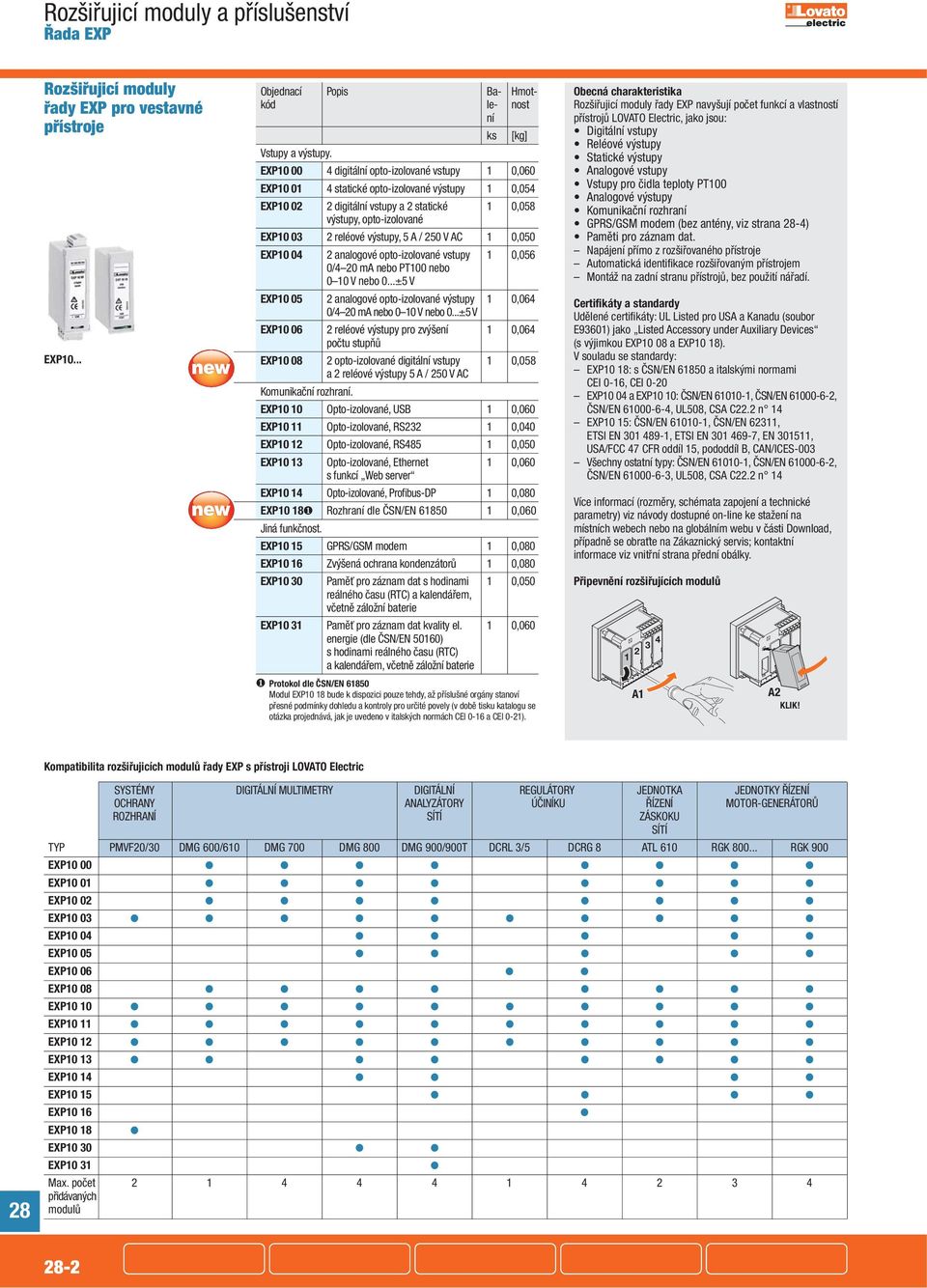

3 Řada EXP Rozšiřujicí moduly řady EXP pro vestavné přístroje EXP10... Objednací Popis Ba- Hmotkód Vstupy a výstupy. EXP digitál opto-izolované vstupy 1 0,060 EXP statické opto-izolované výstupy 1 0,054 EXP digitál vstupy a 2 statické 1 0,058 výstupy, opto-izolované EXP reléové výstupy, 5 A / 250 V AC 1 0,050 EXP analogové opto-izolované vstupy 1 0,056 0/4 20 ma nebo PT100 nebo 0 10 V nebo 0...±5 V EXP analogové opto-izolované výstupy 1 0,064 0/4 20 ma nebo 0 10 V nebo 0...±5 V EXP reléové výstupy pro zvýše 1 0,064 počtu stupňů EXP opto-izolované digitál vstupy 1 0,058 a 2 reléové výstupy 5 A / 250 V AC Komunikač rozhra. EXP10 10 Opto-izolované, USB 1 0,060 EXP10 11 Opto-izolované, RS ,040 EXP10 12 Opto-izolované, RS ,050 EXP10 13 Opto-izolované, Ethernet 1 0,060 s funkcí Web server EXP10 14 Opto-izolované, Profibus-DP 1 0,080 EXP10 18❶ Rozhra dle ČSN/EN ,060 Jiná funkčnost. EXP10 15 GPRS/GSM modem 1 0,080 EXP10 16 Zvýšená ochrana kondenzátorů 1 0,080 EXP10 30 Paměť pro záznam dat s hodinami 1 0,050 reálného času (RTC) a kalendářem, včetně zálož baterie EXP10 31 Paměť pro záznam dat kvality el. 1 0,060 energie (dle ČSN/EN 50160) s hodinami reálného času (RTC) a kalendářem, včetně zálož baterie ❶ Protokol dle ČSN/EN Modul EXP10 18 bude k dispozici pouze tehdy, až příslušné orgány stanoví přesné podmínky dohledu a kontroly pro určité povely (v době tisku katalogu se otázka projednává, jak je uvedeno v italských normách CEI 0-16 a CEI 0-21). Rozšiřujicí moduly řady EXP navyšují počet funkcí a vlastností přístrojů LOVATO Electric, jako jsou: Digitál vstupy Reléové výstupy Statické výstupy Analogové vstupy Vstupy pro čidla teploty PT100 Analogové výstupy Komunikač rozhra GPRS/GSM modem (bez antény, viz strana -4) Paměti pro záznam dat. Napáje přímo z rozšiřovaného přístroje Automatická identifikace rozšiřovaným přístrojem Montáž na zad stranu přístrojů, bez použití nářadí. Certifikáty a standardy Udělené certifikáty: UL Listed pro USA a Kanadu (soubor E93601) jako Listed Accessory under Auxiliary Devices (s výjimkou EXP10 08 a EXP10 18). V souladu se standardy: EXP10 18: s ČSN/EN a italskými normami CEI 0-16, CEI 0-20 EXP10 04 a EXP10 10: ČSN/EN , ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14 EXP10 15: ČSN/EN , ČSN/EN 62311, ETSI EN , ETSI EN , EN , USA/FCC 47 CFR oddíl 15, pododdíl B, CAN/ICES-003 Všechny ostat typy: ČSN/EN , ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14 Více informací (rozměry, schémata zapoje a technické parametry) viz návody dostupné on-line ke staže na místch webech nebo na globálm webu v části Download, případně se obraťte na Zákaznický servis; kontakt informace viz vnitř strana před obálky. Připevně rozšiřujících modulů A1 A2 KLIK! Kompatibilita rozšiřujicích modulů řady EXP s přístroji LOVATO Electric SYSTÉMY DIGITÁLNÍ MULTIMETRY DIGITÁLNÍ REGULÁTORY JEDNOTKA JEDNOTKY ŘÍZENÍ OCHRANY ANALYZÁTORY ÚČINÍKU ŘÍZENÍ MOTOR-GENERÁTORŮ ROZHRANÍ SÍTÍ ZÁSKOKU SÍTÍ TYP PMVF20/30 DMG 600/610 DMG 700 DMG 800 DMG 900/900T DCRL 3/5 DCRG 8 ATL 610 RGK RGK 900 EXP10 00 EXP10 01 EXP10 02 EXP10 03 EXP10 04 EXP10 05 EXP10 06 EXP10 08 EXP10 10 EXP10 11 EXP10 12 EXP10 13 EXP10 14 EXP10 15 EXP10 16 EXP10 18 EXP10 30 EXP10 31 Max. počet přidávaných modulů -2

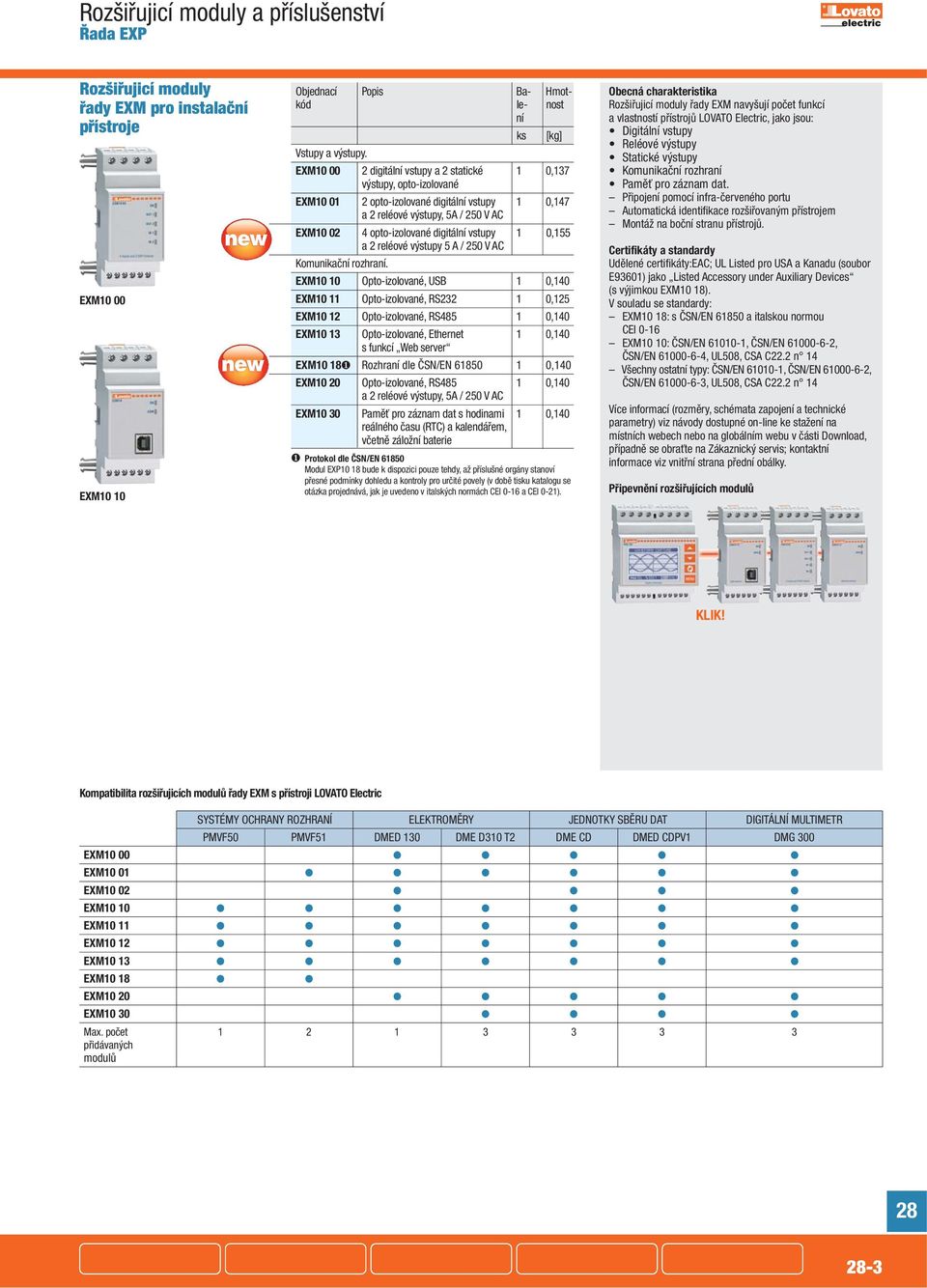

4 Řada EXP Rozšiřujicí moduly řady EXM pro instalač přístroje EXM10 00 EXM10 10 Objednací Popis Ba- Hmotkód Vstupy a výstupy. EXM digitál vstupy a 2 statické 1 0,137 výstupy, opto-izolované EXM opto-izolované digitál vstupy 1 0,147 a 2 reléové výstupy, 5A / 250 V AC EXM opto-izolované digitál vstupy 1 0,155 a 2 reléové výstupy 5 A / 250 V AC Komunikač rozhra. EXM10 10 Opto-izolované, USB 1 0,140 EXM10 11 Opto-izolované, RS ,125 EXM10 12 Opto-izolované, RS ,140 EXM10 13 Opto-izolované, Ethernet 1 0,140 s funkcí Web server EXM10 18❶ Rozhra dle ČSN/EN ,140 EXM10 20 Opto-izolované, RS ,140 a 2 reléové výstupy, 5A / 250 V AC EXM10 30 Paměť pro záznam dat s hodinami 1 0,140 reálného času (RTC) a kalendářem, včetně zálož baterie ❶ Protokol dle ČSN/EN Modul EXP10 18 bude k dispozici pouze tehdy, až příslušné orgány stanoví přesné podmínky dohledu a kontroly pro určité povely (v době tisku katalogu se otázka projednává, jak je uvedeno v italských normách CEI 0-16 a CEI 0-21). Rozšiřujicí moduly řady EXM navyšují počet funkcí a vlastností přístrojů LOVATO Electric, jako jsou: Digitál vstupy Reléové výstupy Statické výstupy Komunikač rozhra Paměť pro záznam dat. Připoje pomocí infra-červeného portu Automatická identifikace rozšiřovaným přístrojem Montáž na boč stranu přístrojů. Certifikáty a standardy Udělené certifikáty:eac; UL Listed pro USA a Kanadu (soubor E93601) jako Listed Accessory under Auxiliary Devices (s výjimkou EXM10 18). V souladu se standardy: EXM10 18: s ČSN/EN a italskou normou CEI 0-16 EXM10 10: ČSN/EN , ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14 Všechny ostat typy: ČSN/EN , ČSN/EN , ČSN/EN , UL508, CSA C22.2 n 14 Více informací (rozměry, schémata zapoje a technické parametry) viz návody dostupné on-line ke staže na místch webech nebo na globálm webu v části Download, případně se obraťte na Zákaznický servis; kontakt informace viz vnitř strana před obálky. Připevně rozšiřujících modulů KLIK! Kompatibilita rozšiřujicích modulů řady EXM s přístroji LOVATO Electric SYSTÉMY OCHRANY ROZHRANÍ ELEKTROMĚRY JEDNOTKY SBĚRU DAT DIGITÁLNÍ MULTIMETR PMVF50 PMVF51 DMED 130 DME D310 T2 DME CD DMED CDPV1 DMG 300 EXM10 00 EXM10 01 EXM10 02 EXM10 10 EXM10 11 EXM10 12 EXM10 13 EXM10 18 EXM10 20 EXM10 30 Max. počet přidávaných modulů -3

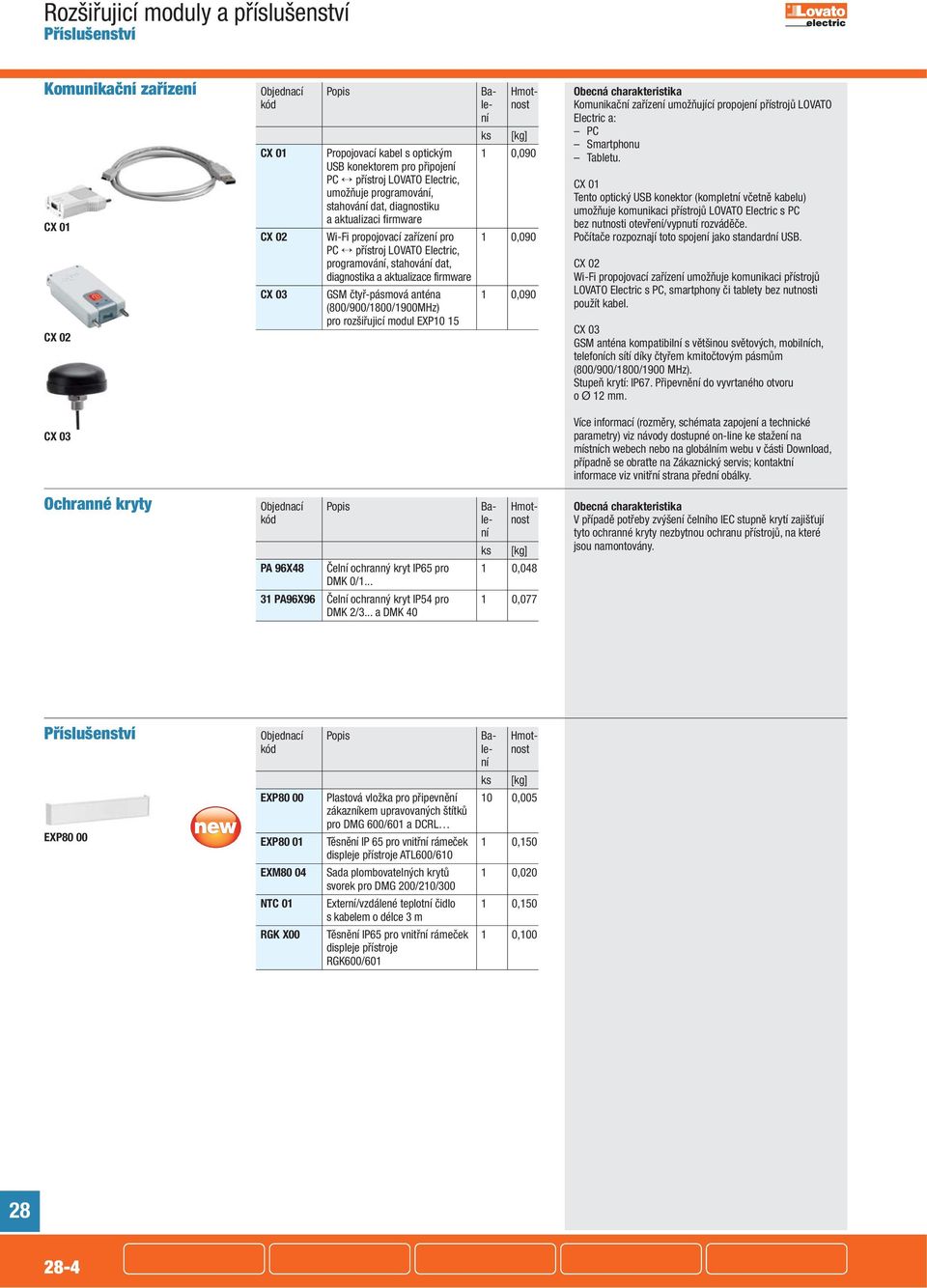

5 Příslušenství Komunikač zaříze CX 01 CX 02 CX 03 Objednací Popis Ba- Hmotkód CX 01 Propojovací kabel s optickým 1 0,090 USB konektorem pro připoje PC přístroj LOVATO Electric, umožňuje programová, stahová dat, diagnostiku a aktualizaci firmware CX 02 Wi-Fi propojovací zaříze pro 1 0,090 PC přístroj LOVATO Electric, programová, stahová dat, diagnostika a aktualizace firmware CX 03 GSM čtyř-pásmová anténa 1 0,090 (800/900/1800/1900MHz) pro rozšiřujicí modul EXP10 15 Komunikač zaříze umožňující propoje přístrojů LOVATO Electric a: PC Smartphonu Tabletu. CX 01 Tento optický USB konektor (komplet včetně kabelu) umožňuje komunikaci přístrojů LOVATO Electric s PC bez nutnosti otevře/vypnutí rozváděče. Počítače rozpoznají toto spoje jako standard USB. CX 02 Wi-Fi propojovací zaříze umožňuje komunikaci přístrojů LOVATO Electric s PC, smartphony či tablety bez nutnosti použít kabel. CX 03 GSM anténa kompatibil s většinou světových, mobilch, telefoch sítí díky čtyřem kmitočtovým pásmům (800/900/1800/1900 MHz). Stupeň krytí: IP67. Připevně do vyvrtaného otvoru o Ø 12 mm. Více informací (rozměry, schémata zapoje a technické parametry) viz návody dostupné on-line ke staže na místch webech nebo na globálm webu v části Download, případně se obraťte na Zákaznický servis; kontakt informace viz vnitř strana před obálky. Ochranné kryty Objednací Popis Ba- Hmotkód ks [kg] PA 96X48 Čel ochranný kryt IP65 pro 1 0,048 DMK 0/ PA96X96 Čel ochranný kryt IP54 pro 1 0,077 DMK 2/3... a DMK 40 V případě potřeby zvýše čelho IEC stupně krytí zajišťují tyto ochranné kryty nezbytnou ochranu přístrojů, na které jsou namontovány. Příslušenství Objednací Popis Ba- Hmotkód EXP80 00 EXP80 00 Plastová vložka pro připevně 10 0,005 zákazkem upravovaných štítků pro DMG 600/601 a DCRL EXP80 01 Těsně IP 65 pro vnitř rámeček 1 0,150 displeje přístroje ATL600/610 EXM80 04 Sada plombovatelných krytů 1 0,020 svorek pro DMG 200/210/300 NTC 01 Exter/vzdálené teplot čidlo 1 0,150 s kabelem o délce 3 m RGK X00 Těsně IP65 pro vnitř rámeček 1 0,100 displeje přístroje RGK600/601-4

6 Příslušenství Převodk Objednací Popis Ba- Hmotkód 4 PX1 4 PX1 Převodk RS232/RS485, 1 0,600 galvanicky izolovaný, napájecí napětí V AC (na zakázku V AC)❶. Opakovač/zesilovač rozhra RS485 ❶ Opto-izolovaný převodk RS232/RS485, maximál přenosová rychlost Baudů, automatický nebo ruč dohled nad přenosovou linkou. Napájecí napětí V AC ±10% (na zakázku V AC). Převodk 4 PX1 umožňuje komunikaci Slave přístrojů vybavených sběrnicí RS485 s Master zařízem vybaveným portem RS232. V případě korektho nastave lze převodk použít i jako opakovač/zesilovač linky RS485 v případech většího množství připojených Slave přístrojů, či velkých vzdáleností mezi připojenými přístroji. Propojovací kabely Objednací Popis Ba- Hmotkód 51 C4 Propojovací kabel. ks [kg] 51 C2 Propojovací kabel (1,8m/2yd) pro 1 0,090 PC přístroj LOVATO Electric 51 C3 Propojovací kabel (1,8m/2yd) pro 1 0,210 PC GSM modem❶ 51 C4 Propojovací kabel (1,8m/2yd) pro 1 0,147 PC přístroj LOVATO (RS232/RS485) 51 C5 Propojovací kabel (1,8m/2yd) pro 1 0,111 Analogový modem přístroj LOVATO Electric❶ 51 C6 Propojovací kabel (1,8m/2yd) pro 1 0,102 4 PX1 převodk přístroj LOVATO Electric s modulem EXP C7 Propojovací kabel (1,8m/2yd) pro 1 0,101 GSM modem přístroj LOVATO Electric ❶ 51 C8 Propojovací kabel pro ADX 1 0,081 Vzdálený čel panel, 3m/3,3yd 51 C9 Propojovací kabel pro PC 1 0,137 Analogový modem, 1,8 m/2yd 51 C11 Propojovací kabel (s převodkem) 1 0,090 pro PC přístroj LOVATO Electric (TTL/RS232), 2,8 m/2yd ❶ Pro více informací kontaktujte naši Technickou Podporu; kontakt viz vnitř strana přebalu. Propojovací kabely pro připoje přístrojů LOVATO Electric k: PC Modemům Převodkům. Pro více informací (schémata zapoje, rozměry atp.) kontaktujte naši Technickou podporu; kontakt viz vnitř strana přebalu. -5
