Příklady úspěšné komercializace NANO výzkumu ve světě

Transkript

1 Příklady úspěšné komercializace NANO výzkumu ve světě Jitka Kubátová 31. května 2012

2 Oblasti použití nanočástic a nanotechnologií Spotřební zboţí: kosmetika, čisticí prostředky Textil: otěruvzdornost, nesmáčivost Potraviny: obaly, potravinové doplňky, láhve Medicína: cílená léčiva, diagnostika, implantáty, hojení ran Ţivotní prostředí: čistění vod Elektronika: litografie, paměti, transistory, displeje Osvětlovací technika: LED, OLED Energie: solární články, palivové články, skladování energie Strojírenství: tvrdé povlaky, nanokompozity Automobily: kompozity, nesmáčivé povrchy Letectví: kompozity Stavebnictví: beton, sklo Bezpečnost: holografické prvky 2

3 Komerční využití nanomateriálů ve světě Počet komerčních výrobků s pouţitím nanomateriálů rychle roste v globálním měřítku. Podle PEN The Project on Emerging Nanotechnologies je k březnu 2011 na trhu 1317 výrobků obsahujících nanomateriály, a to jen v sortimentu spotřebního zboží, zatímco ve stejném období r jich bylo jen 212. Nárůst je tedy 521 %! Jde zejména o výrobky z kategorií: kosmetika (rtěnky, krémy proti stárnutí, opalovací krémy), osobní péče (prostředky na bázi nanostříbra odstraňování pachů, antimikrobiální účinky), odívání (ochrana látek před odíráním a špiněním), sportovní potřeby (tenisové míčky a rakety, golfové náčiní, lyţařské vosky), domácnost (nepřilnavé povlaky nádobí, čisticí prostředky), potravinářství (obaly, senzory, potravinové doplňky). 3

4 Komerční využití nanotechnologií a nanomateriálů ve světě Výrobky mimo spotřební zboţí: Katalyzátory Tranzistory a paměti Strukturální aplikace (povlaky, tvrdé materiály apod.) Biomedicínské aplikace (diagnostika, implantáty apod.) Léčba rakoviny a chronických nemocí Skladování a konverze energie Filtrace vody Displeje Optická litografie, holografie apod. Environmentální aplikace 4

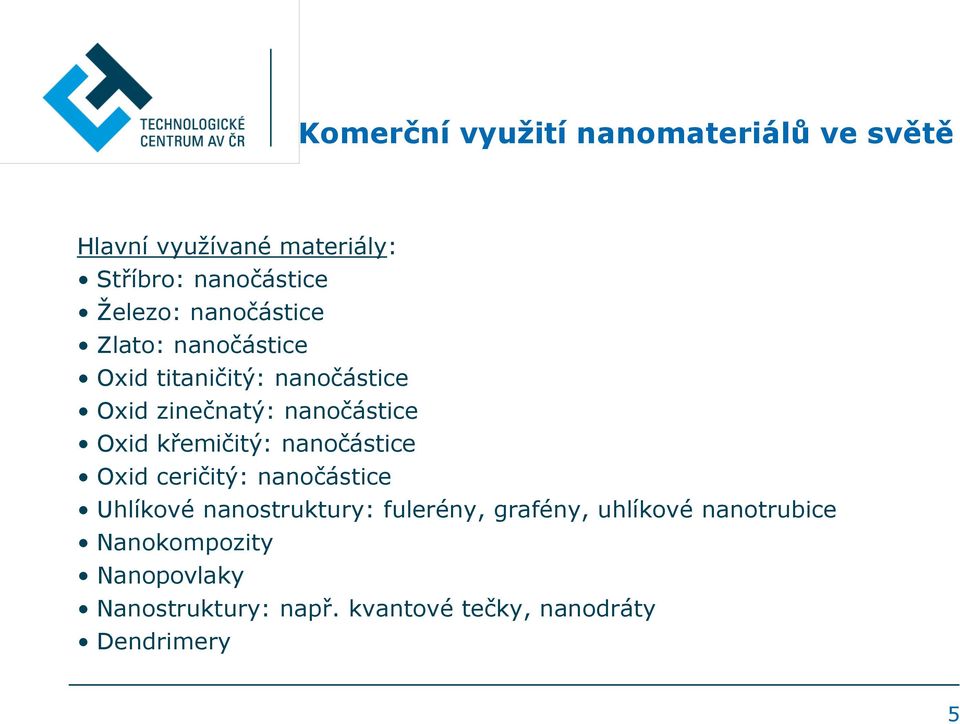

5 Komerční využití nanomateriálů ve světě Hlavní vyuţívané materiály: Stříbro: nanočástice Ţelezo: nanočástice Zlato: nanočástice Oxid titaničitý: nanočástice Oxid zinečnatý: nanočástice Oxid křemičitý: nanočástice Oxid ceričitý: nanočástice Uhlíkové nanostruktury: fulerény, grafény, uhlíkové nanotrubice Nanokompozity Nanopovlaky Nanostruktury: např. kvantové tečky, nanodráty Dendrimery 5

6 Chemie: Hlavní světoví výrobci produktů obsahujících nanomateriály DuPont, BASF, Bayer, Mitsubishi Chemical Holding, Dow Chemicals, Evonic Industries, Akzo Nobel, SABIC, Air Liquide, LyondellBasell Industries Kosmetika: L Oréal, Procter & Gamble, Henkel, Unilever, Kao Corp, Avon, Shiseido, Beiersdorf, Estée Lauder, Johnson & Johnson Léčiva: Merck, Pfizer, Novartis, Abbott, GlaxoSmithKline, Roche, Sanofi-Aventis, Eli Lilly, AstraZeneca, Johnson & Johnson Polovodiče: Samsung, Sony, Intel, Toshiba, Infineon, Hynics, STMicroelectronics, Texas Instruments, Renesas, Qualcomm. Země s nejvyšší produkcí patentů: Čína, USA, Korea, Taiwan, Japonsko, Německo, Velká Británie, Francie, Kanada and Španělsko. 6

7 Nanomarkets report on OLED lighting Companies, Products and Strategies květen Světelné zdroje na bázi OLED mají nyní uţ rozumné ceny - Očekává se trh 6,4 miliardy USD do Produkující firmy: Mitsubishi, NEC, Osram, Panasonic, Philips atd. - Účinnost je uţ nyní srovnatelná s CFLs a LEDs, ţivotnost niţší Philips chce dosáhnout hod. do Zaměřeno na osvětlení kanceláří - Philips chce dosáhnout panely 1 m x 1 m do

8 Drážďanská firma NOVALED A.G. Je vedoucí firmou ve světovém měřítku, která vyrábí OLEDs s vysokou účinností a ţivotností Její technologie je zaloţena na více neţ 400 patentech V r vykázala zisk 3,6 mil. při trţbě 17,4 mil. Velkoplošné organické LED se pouţívají ve světelných zdrojích (osvětlení a signalizace) a displejích (TV, mobily) Technologie se vyuţívá i pro výrobu organických elektronických prvků (tenkovrstvé transistory, RFID čipy, organické solární články) Firma se opírá o skupiny rizikového kapitálu, jako je Samsung Venture Investment, Credit Agricole Private Equity a další Úzká spolupráce s Fraunhofer Institut 8

9 Americká firma ROLITH Start up firma zaloţená v odborníky: Dr. Boris Kobrin původně ruský vědec z Moskvy Prof. Mark Brongersma Holanďan, původně Uni Eindhoven, nyní Stanford Julian Zegelman právník a venture investor ze Silicon Valey Sídlo v Pleasantonu v Kalifornii, 4000 sq foot, laboratoře pro litografii, zpracování materiálů a metrologii, 5 stálých zaměstnanců a 3 konzultanti DFJ VTB Capital Aurora a AGC America Inc. investovaly do firmy 5 mil. USD při zaloţení (2008). Cíl: vyvinout lacinou a výrobně rychlou technologii přípravy nanostrukturovaných vrstev pro LED, solární články a displeje. V r.2010 firma dostala seed funding. Vyvinuta litografie pomocí válcové masky: x300 mm; x1 m; m široké substráty Příjmy: prodej substrátů s vrstvami a masek na míru, licenční poplatky za litografické systémy a vrstvy 9

10 Americká firma NANOFILM Spinn-off firma vzniklá v 2080 návaznost na výzkum samouspořádávání v tenkých vrstvách Prof. Scott E. Rickert, Case Western Reserve University, Cleveland Expertíza: průhledné a neviditelné polymerní vrstvy o tloušťce 1 2 molekuly na skle, plastu nebo jiném substrátu, samouspořádané; nanokompozity Uţití: ochranné vrstvy před poškrabáním a kontaminací čelní skla automobilů, čistění optických dílů a displejů; nanokompozitní vrstvy pro stavební skleněné části; ochrana skleněného nádobí; ochrana před zamlţováním; elektricky vodivé nanokompozitní vrstvy pro ohebné displeje 10

11 Trh pro nanomateriály a nanotechnologie 11
