1 Chladící stropy - CAPITHER A Chladící stropy - podomítková instalace chlazení - léto topení - zima Technický popis Oblast použití: Systém chladících stropů Capitherm je vhodný jak pro chlazení tak pro topení. Je vhodný pro novostavby i pro rekonstrukce stávajících prostor. Systém Capitherm lze instalovat na strop i na stěny, přičenž registry lze zhotovit v libovolných rozměrech. ateriál: Trubička: - polybutenová trubička 8 1 mm s kyslíkovou barierou Provedení: IR1-8 modul s jednou trubičkou 8 mm Připojení Připojení na měděné sběrné potrubí: Na sběrném potrubí je třeba realizovat odbočky z měděné trubičky 10 1 mm o minimální délce 30 mm. Pro připojení modulů IR1-8 musí být připravena 1 odbočka na přívodním a 1 na zpětném potrubí. Rychlospojky pro připojení modulu Capitherm na takto realizované sběrné potrubí jsou součástí dodávky modulu. Připojení na PPR sběrné potrubí: Na sběrném potrubí je třeba realizovat odbočky pomocí přechodové koncovky 12/10. Pro připojení modulů IR1-8 musí být připravena 1 odbočka na přívodním a 1 na zpětném potrubí. Rychlospojky pro připojení modulu Capitherm na takto realizované sběrné potrubí jsou součástí dodávky modulu. Přechodové koncovky PPR 12/10 jsou k dispozici jako příslušenství.

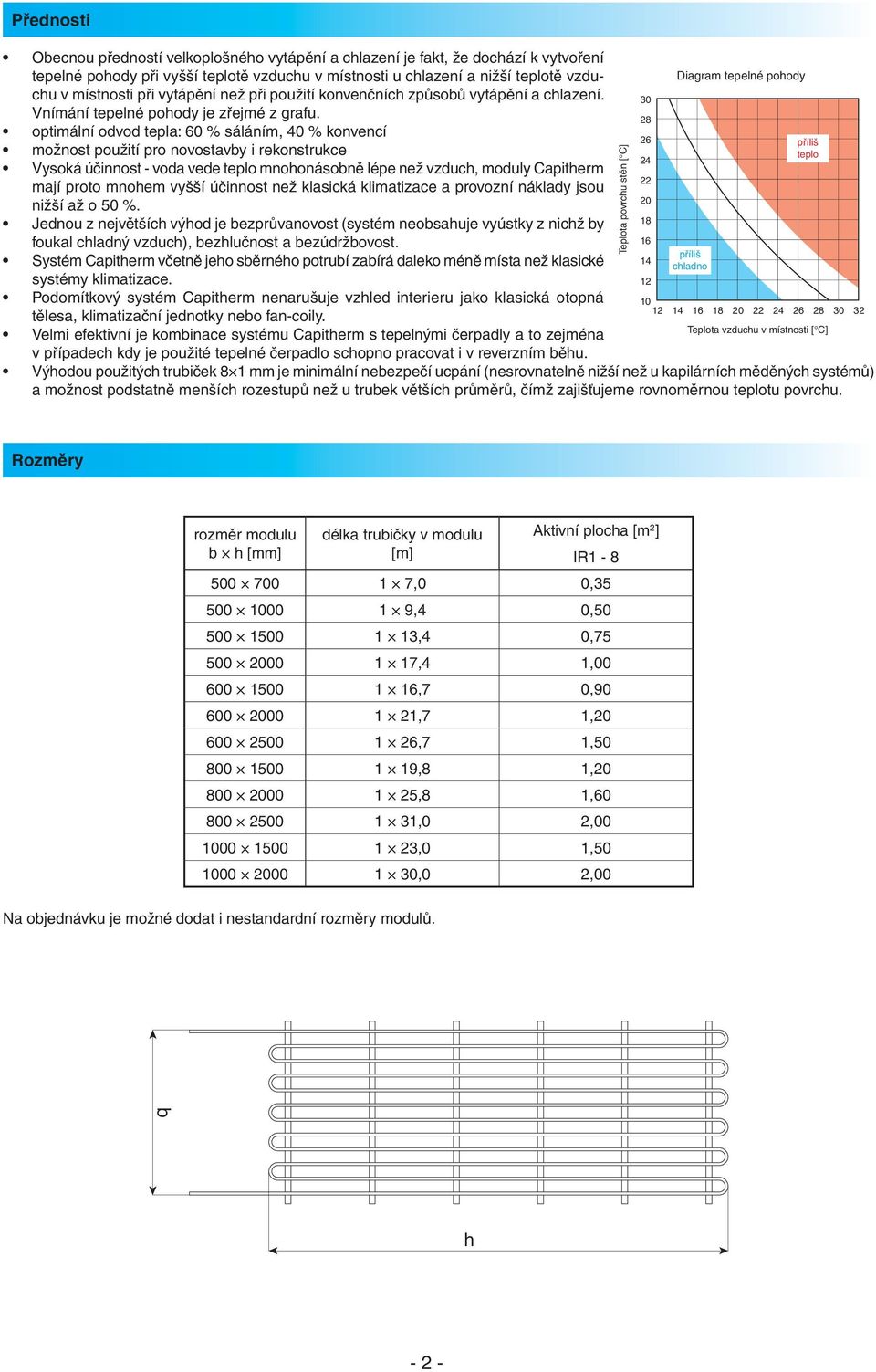

2 Přednosti Obecnou předností velkoplošného vytápění a chlazení je fakt, že dochází k vytvoření tepelné pohody při vyšší teplotě vzduchu v místnosti u chlazení a nižší teplotě vzduchu v místnosti při vytápění než při použití konvenčních způsobů vytápění a chlazení. Vnímání tepelné pohody je zřejmé z grafu. optimální odvod tepla: 60 % sáláním, 40 % konvencí možnost použití pro novostavby i rekonstrukce Vysoká účinnost - voda vede teplo mnohonásobně lépe než vzduch, moduly Capitherm mají proto mnohem vyšší účinnost než klasická klimatizace a provozní náklady jsou nižší až o 50 %. Jednou z největších výhod je bezprůvanovost (systém neobsahuje vyústky z nichž by foukal chladný vzduch), bezhlučnost a bezúdržbovost. Systém Capitherm včetně jeho sběrného potrubí zabírá daleko méně místa než klasické systémy klimatizace. Podomítkový systém Capitherm nenarušuje vzhled interieru jako klasická otopná tělesa, klimatizační jednotky nebo fan-coily. Velmi efektivní je kombinace systému Capitherm s tepelnými čerpadly a to zejména v případech kdy je použité tepelné čerpadlo schopno pracovat i v reverzním běhu. Výhodou použitých trubiček 8 1 mm je minimální nebezpečí ucpání (nesrovnatelně nižší než u kapilárních měděných systémů) a možnost podstatně menších rozestupů než u trubek větších průměrů, čímž zajišťujeme rovnoměrnou teplotu povrchu. Rozměry rozměr modulu b h [mm] délka trubičky v modulu [m] Aktivní plocha [m 2 ] IR ,0 0, ,4 0, ,4 0, ,4 1, ,7 0, ,7 1, ,7 1, ,8 1, ,8 1, ,0 2, ,0 1, ,0 2,00 Na objednávku je možné dodat i nestandardní rozměry modulů. b h - 2 -

3 ontáž Systémové moduly se instalují pod omítku. V první fázi se modul přichytí na strop popř. stěny a následně se instaluje sběrné potrubí. Registry se na sběrné potrubí připojují rychlospojkami, které jsou součástí dodávky registrů. Systém je nutné před nanášením omítky natlakovat na kpa. K omítání systému Capitherm jsou vhodné zejména omítky na bázi sádry (vápeno-sádrové omítky), neboť mají minimální sklon k objemovým změnám v závislosti na teplotě. V některých aplikacích (např. instalace v místech s extrémní vlhkostí - bazény, nevětrané koupelny atp.) je přijatelné i použití vápeno-cementových omítek. Ty jsou však oproti omítkám na bázi sádry mnohem náchylnější ke vzniku trhlin vlivem smršťování. Aktivní topné/chladící plochy lze uvést do provozu (v závislosti na teplotě místnosti) až po dokonalém vyzrání omítky, nejdříve však za 21 dní. Naprosto nevhodné je použití omítek tepelně izolačních na bázi perlitu, polystyrenu, nebo jiného lehkého plniva. Důvodem je velmi nízká tepelná vodivost těchto materiálů. Pro snížení rizika vzniku trhlin je nezbytně nutné jak pro omítky na bázi sádry, tak pro vápeno-cementové omítky použít k vyztužení omítky sklotextilní omítkovou výztuž s velikostí oka 8 mm odolnou proti alkalickým látkám. Podrobný návod na instalaci je uveden v montážním předpisu. Technické parametry topení chlazení prostorová teplota 20 C 26 C teplota vody přívod / zpátečka 39 / 33 C 15 / 17 C měrný výkon 90 W/m 2 72 W/m 2 průtok modulem 1 m 2 13,0 kg/h 31,0 kg/h konstrukční výška modulu bez sběrného potrubí včetně omítky o tloušťce 10 mm 20 mm max. provozní tlak: 0,4 Pa rozsah provozních teplot chladícího resp. topného média C - 3 -

4 Návrhové diagramy

5 T Tlaková ztráta trubičky Schéma zapojení T H H H T zdroj tepla zdroj chladu Q Q - 5 -

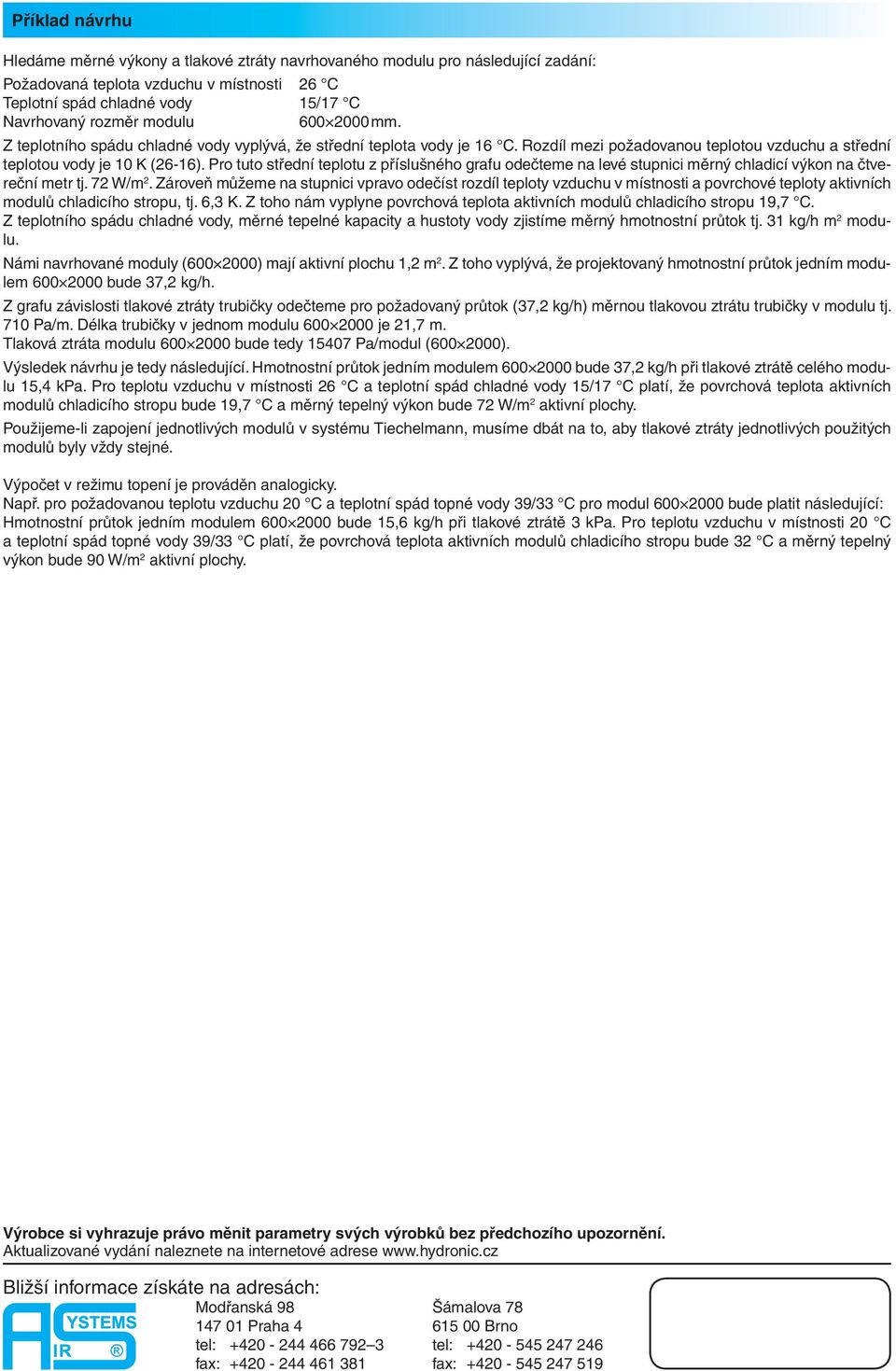

6 Příklad návrhu Hledáme měrné výkony a tlakové ztráty navrhovaného modulu pro následující zadání: Požadovaná teplota vzduchu v místnosti 26 C Teplotní spád chladné vody 15/17 C Navrhovaný rozměr modulu mm. Z teplotního spádu chladné vody vyplývá, že střední teplota vody je 16 C. Rozdíl mezi požadovanou teplotou vzduchu a střední teplotou vody je 10 K (26-16). Pro tuto střední teplotu z příslušného grafu odečteme na levé stupnici měrný chladicí výkon na čtvereční metr tj. 72 W/m 2. Zároveň můžeme na stupnici vpravo odečíst rozdíl teploty vzduchu v místnosti a povrchové teploty aktivních modulů chladicího stropu, tj. 6,3 K. Z toho nám vyplyne povrchová teplota aktivních modulů chladicího stropu 19,7 C. Z teplotního spádu chladné vody, měrné tepelné kapacity a hustoty vody zjistíme měrný hmotnostní průtok tj. 31 kg/h m 2 modulu. Námi navrhované moduly ( ) mají aktivní plochu 1,2 m 2. Z toho vyplývá, že projektovaný hmotnostní průtok jedním modulem bude 37,2 kg/h. Z grafu závislosti tlakové ztráty trubičky odečteme pro požadovaný průtok (37,2 kg/h) měrnou tlakovou ztrátu trubičky v modulu tj. 710 Pa/m. Délka trubičky v jednom modulu je 21,7 m. Tlaková ztráta modulu bude tedy Pa/modul ( ). Výsledek návrhu je tedy následující. Hmotnostní průtok jedním modulem bude 37,2 kg/h při tlakové ztrátě celého modulu 15,4 kpa. Pro teplotu vzduchu v místnosti 26 C a teplotní spád chladné vody 15/17 C platí, že povrchová teplota aktivních modulů chladicího stropu bude 19,7 C a měrný tepelný výkon bude 72 W/m 2 aktivní plochy. Použijeme-li zapojení jednotlivých modulů v systému Tiechelmann, musíme dbát na to, aby tlakové ztráty jednotlivých použitých modulů byly vždy stejné. Výpočet v režimu topení je prováděn analogicky. Např. pro požadovanou teplotu vzduchu 20 C a teplotní spád topné vody 39/33 C pro modul bude platit následující: Hmotnostní průtok jedním modulem bude 15,6 kg/h při tlakové ztrátě 3 kpa. Pro teplotu vzduchu v místnosti 20 C a teplotní spád topné vody 39/33 C platí, že povrchová teplota aktivních modulů chladicího stropu bude 32 C a měrný tepelný výkon bude 90 W/m 2 aktivní plochy. Výrobce si vyhrazuje právo měnit parametry svých výrobků bez předchozího upozornění. Aktualizované vydání naleznete na internetové adrese Bližší informace získáte na adresách: odřanská 98 Šámalova Praha Brno tel: tel: fax: fax:
