GSMPIR3 kompaktní PIR čidlo s integrovaným GSM komunikátorem a záložním akumulátorem Rychlý návod pro ty, kteří nechtějí studovat návod podrobný

Transkript

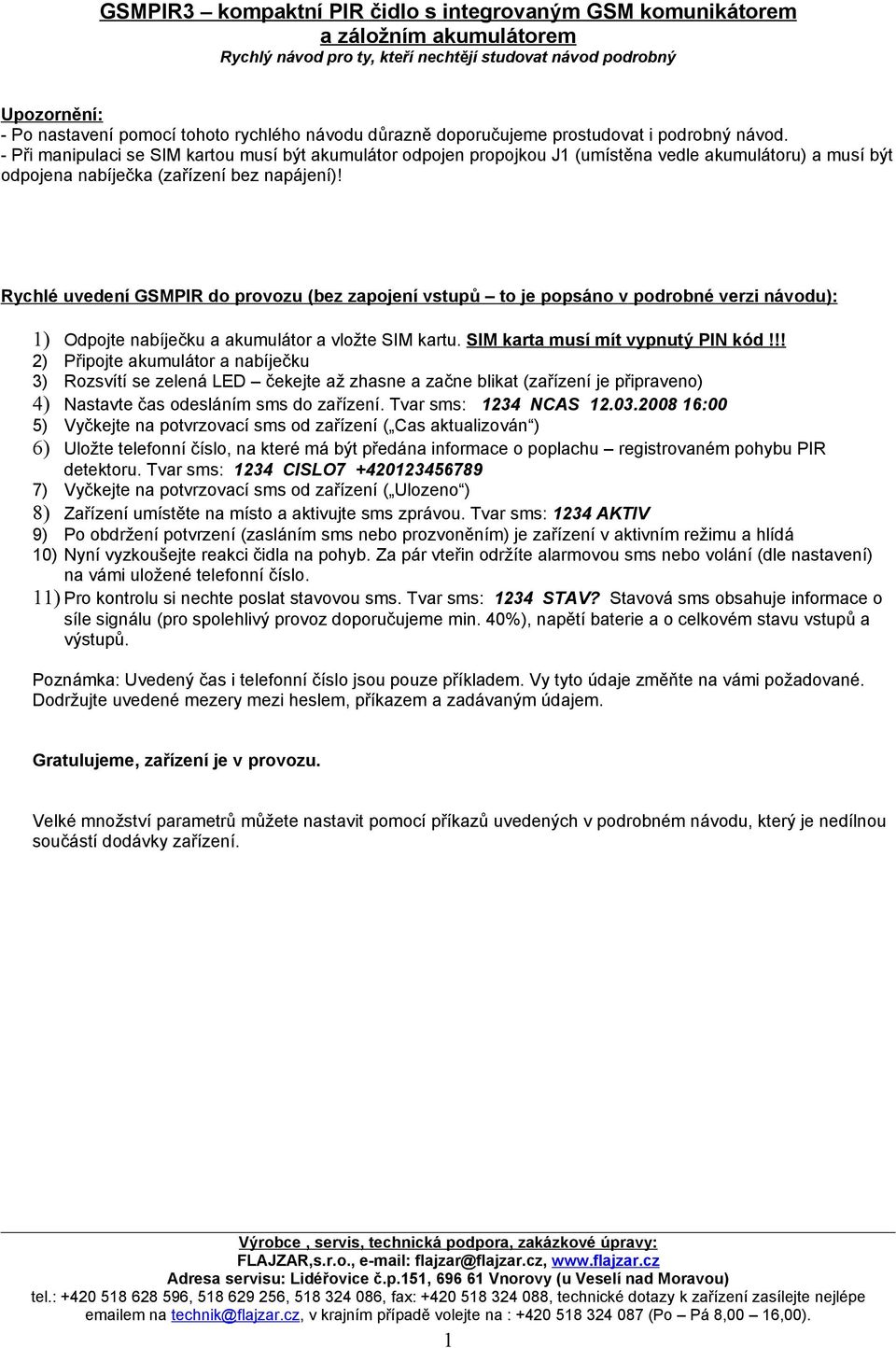

1 GSMPIR3 kompaktní PIR čidlo s integrovaným GSM komunikátorem a záložním akumulátorem Rychlý návod pro ty, kteří nechtějí studovat návod podrobný Upozornění: - Po nastavení pomocí tohoto rychlého návodu důrazně doporučujeme prostudovat i podrobný návod. - Při manipulaci se SIM kartou musí být akumulátor odpojen propojkou J1 (umístěna vedle akumulátoru) a musí být odpojena nabíječka (zařízení bez napájení)! Rychlé uvedení GSMPIR do provozu (bez zapojení vstupů to je popsáno v podrobné verzi návodu): 1) Odpojte nabíječku a akumulátor a vložte SIM kartu. SIM karta musí mít vypnutý PIN kód!!! 2) Připojte akumulátor a nabíječku 3) Rozsvítí se zelená LED čekejte až zhasne a začne blikat (zařízení je připraveno) 4) Nastavte čas odesláním sms do zařízení. Tvar sms: 1234 NCAS :00 5) Vyčkejte na potvrzovací sms od zařízení ( Cas aktualizován ) 6) Uložte telefonní číslo, na které má být předána informace o poplachu registrovaném pohybu PIR detektoru. Tvar sms: 1234 CISLO ) Vyčkejte na potvrzovací sms od zařízení ( Ulozeno ) 8) Zařízení umístěte na místo a aktivujte sms zprávou. Tvar sms: 1234 AKTIV 9) Po obdržení potvrzení (zasláním sms nebo prozvoněním) je zařízení v aktivním režimu a hlídá 10) Nyní vyzkoušejte reakci čidla na pohyb. Za pár vteřin održíte alarmovou sms nebo volání (dle nastavení) na vámi uložené telefonní číslo. 11) Pro kontrolu si nechte poslat stavovou sms. Tvar sms: 1234 STAV? Stavová sms obsahuje informace o síle signálu (pro spolehlivý provoz doporučujeme min. 40%), napětí baterie a o celkovém stavu vstupů a výstupů. Poznámka: Uvedený čas i telefonní číslo jsou pouze příkladem. Vy tyto údaje změňte na vámi požadované. Dodržujte uvedené mezery mezi heslem, příkazem a zadávaným údajem. Gratulujeme, zařízení je v provozu. Velké množství parametrů můžete nastavit pomocí příkazů uvedených v podrobném návodu, který je nedílnou součástí dodávky zařízení. Výrobce, servis, technická podpora, zakázkové úpravy: FLAJZAR,s.r.o., flajzar@flajzar.cz, Adresa servisu: Lidéřovice č.p.151, Vnorovy (u Veselí nad Moravou) tel.: , , , fax: , technické dotazy k zařízení zasílejte nejlépe em na technik@flajzar.cz, v krajním případě volejte na : (Po Pá 8,00 16,00). 1

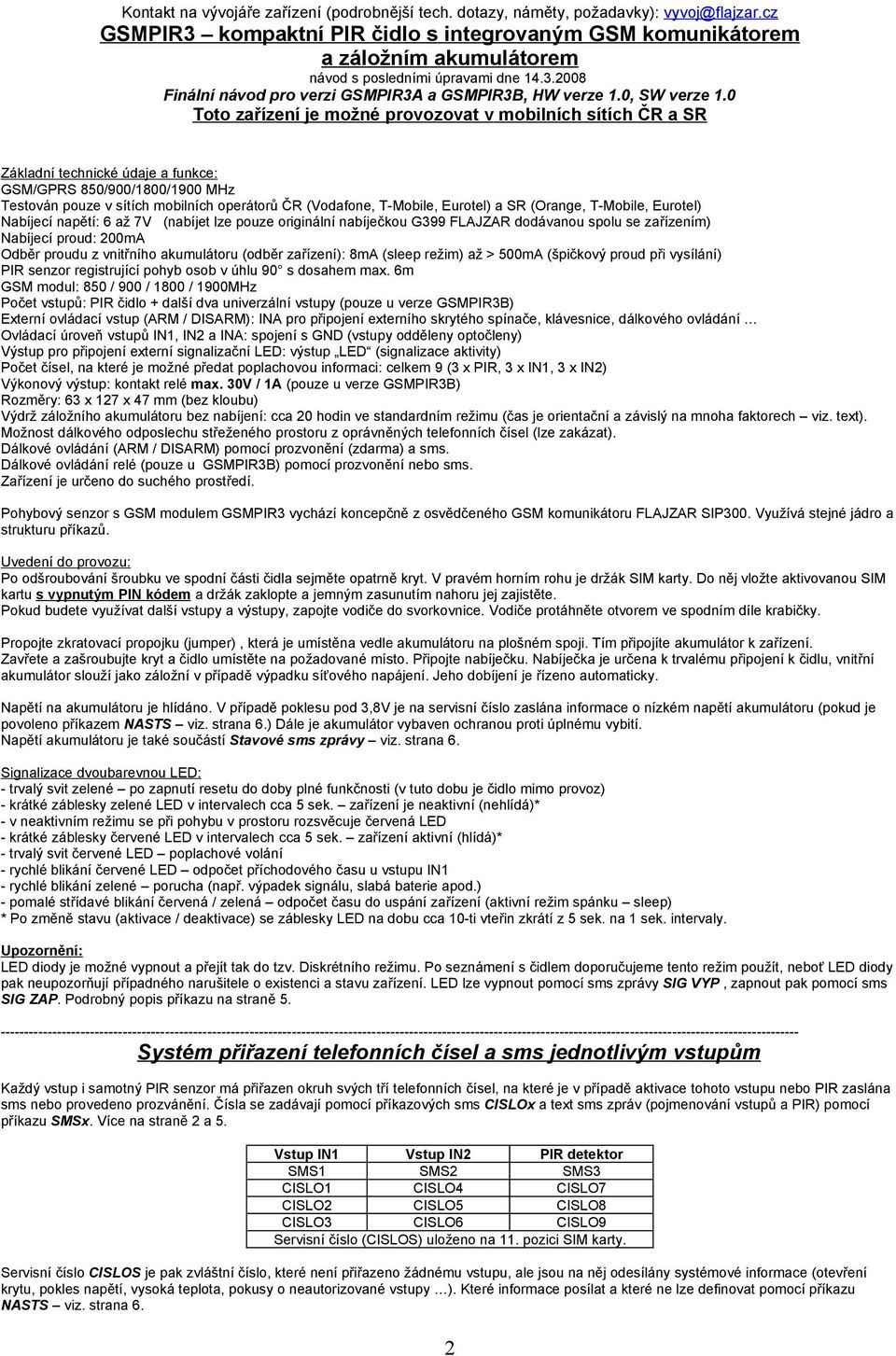

2 Kontakt na vývojáře zařízení (podrobnější tech. dotazy, náměty, požadavky): GSMPIR3 kompaktní PIR čidlo s integrovaným GSM komunikátorem a záložním akumulátorem návod s posledními úpravami dne Finální návod pro verzi GSMPIR3A a GSMPIR3B, HW verze 1.0, SW verze 1.0 Toto zařízení je možné provozovat v mobilních sítích ČR a SR Základní technické údaje a funkce: GSM/GPRS 850/900/1800/1900 MHz Testován pouze v sítích mobilních operátorů ČR (Vodafone, T-Mobile, Eurotel) a SR (Orange, T-Mobile, Eurotel) Nabíjecí napětí: 6 až 7V (nabíjet lze pouze originální nabíječkou G399 FLAJZAR dodávanou spolu se zařízením) Nabíjecí proud: 200mA Odběr proudu z vnitřního akumulátoru (odběr zařízení): 8mA (sleep režim) až > 500mA (špičkový proud při vysílání) PIR senzor registrující pohyb osob v úhlu 90 s dosahem max. 6m GSM modul: 850 / 900 / 1800 / 1900MHz Počet vstupů: PIR čidlo + další dva univerzální vstupy (pouze u verze GSMPIR3B) Externí ovládací vstup (ARM / DISARM): INA pro připojení externího skrytého spínače, klávesnice, dálkového ovládání Ovládací úroveň vstupů IN1, IN2 a INA: spojení s GND (vstupy odděleny optočleny) Výstup pro připojení externí signalizační LED: výstup LED (signalizace aktivity) Počet čísel, na které je možné předat poplachovou informaci: celkem 9 (3 x PIR, 3 x IN1, 3 x IN2) Výkonový výstup: kontakt relé max. 30V / 1A (pouze u verze GSMPIR3B) Rozměry: 63 x 127 x 47 mm (bez kloubu) Výdrž záložního akumulátoru bez nabíjení: cca 20 hodin ve standardním režimu (čas je orientační a závislý na mnoha faktorech viz. text). Možnost dálkového odposlechu střeženého prostoru z oprávněných telefonních čísel (lze zakázat). Dálkové ovládání (ARM / DISARM) pomocí prozvonění (zdarma) a sms. Dálkové ovládání relé (pouze u GSMPIR3B) pomocí prozvonění nebo sms. Zařízení je určeno do suchého prostředí. Pohybový senzor s GSM modulem GSMPIR3 vychází koncepčně z osvědčeného GSM komunikátoru FLAJZAR SIP300. Využívá stejné jádro a strukturu příkazů. Uvedení do provozu: Po odšroubování šroubku ve spodní části čidla sejměte opatrně kryt. V pravém horním rohu je držák SIM karty. Do něj vložte aktivovanou SIM kartu s vypnutým PIN kódem a držák zaklopte a jemným zasunutím nahoru jej zajistěte. Pokud budete využívat další vstupy a výstupy, zapojte vodiče do svorkovnice. Vodiče protáhněte otvorem ve spodním díle krabičky. Propojte zkratovací propojku (jumper), která je umístěna vedle akumulátoru na plošném spoji. Tím připojíte akumulátor k zařízení. Zavřete a zašroubujte kryt a čidlo umístěte na požadované místo. Připojte nabíječku. Nabíječka je určena k trvalému připojení k čidlu, vnitřní akumulátor slouží jako záložní v případě výpadku síťového napájení. Jeho dobíjení je řízeno automaticky. Napětí na akumulátoru je hlídáno. V případě poklesu pod 3,8V je na servisní číslo zaslána informace o nízkém napětí akumulátoru (pokud je povoleno příkazem NASTS viz. strana 6.) Dále je akumulátor vybaven ochranou proti úplnému vybití. Napětí akumulátoru je také součástí Stavové sms zprávy viz. strana 6. Signalizace dvoubarevnou LED: - trvalý svit zelené po zapnutí resetu do doby plné funkčnosti (v tuto dobu je čidlo mimo provoz) - krátké záblesky zelené LED v intervalech cca 5 sek. zařízení je neaktivní (nehlídá)* - v neaktivním režimu se při pohybu v prostoru rozsvěcuje červená LED - krátké záblesky červené LED v intervalech cca 5 sek. zařízení aktivní (hlídá)* - trvalý svit červené LED poplachové volání - rychlé blikání červené LED odpočet příchodového času u vstupu IN1 - rychlé blikání zelené porucha (např. výpadek signálu, slabá baterie apod.) - pomalé střídavé blikání červená / zelená odpočet času do uspání zařízení (aktivní režim spánku sleep) * Po změně stavu (aktivace / deaktivace) se záblesky LED na dobu cca 10-ti vteřin zkrátí z 5 sek. na 1 sek. intervaly. Upozornění: LED diody je možné vypnout a přejít tak do tzv. Diskrétního režimu. Po seznámení s čidlem doporučujeme tento režim použít, neboť LED diody pak neupozorňují případného narušitele o existenci a stavu zařízení. LED lze vypnout pomocí sms zprávy SIG VYP, zapnout pak pomocí sms SIG ZAP. Podrobný popis příkazu na straně Systém přiřazení telefonních čísel a sms jednotlivým vstupům Každý vstup i samotný PIR senzor má přiřazen okruh svých tří telefonních čísel, na které je v případě aktivace tohoto vstupu nebo PIR zaslána sms nebo provedeno prozvánění. Čísla se zadávají pomocí příkazových sms CISLOx a text sms zpráv (pojmenování vstupů a PIR) pomocí příkazu SMSx. Více na straně 2 a 5. Vstup IN1 Vstup IN2 PIR detektor SMS1 SMS2 SMS3 CISLO1 CISLO4 CISLO7 CISLO2 CISLO5 CISLO8 CISLO3 CISLO6 CISLO9 Servisní číslo (CISLOS) uloženo na 11. pozici SIM karty. Servisní číslo CISLOS je pak zvláštní číslo, které není přiřazeno žádnému vstupu, ale jsou na něj odesílány systémové informace (otevření krytu, pokles napětí, vysoká teplota, pokusy o neautorizované vstupy ). Které informace posílat a které ne lze definovat pomocí příkazu NASTS viz. strana 6. 2

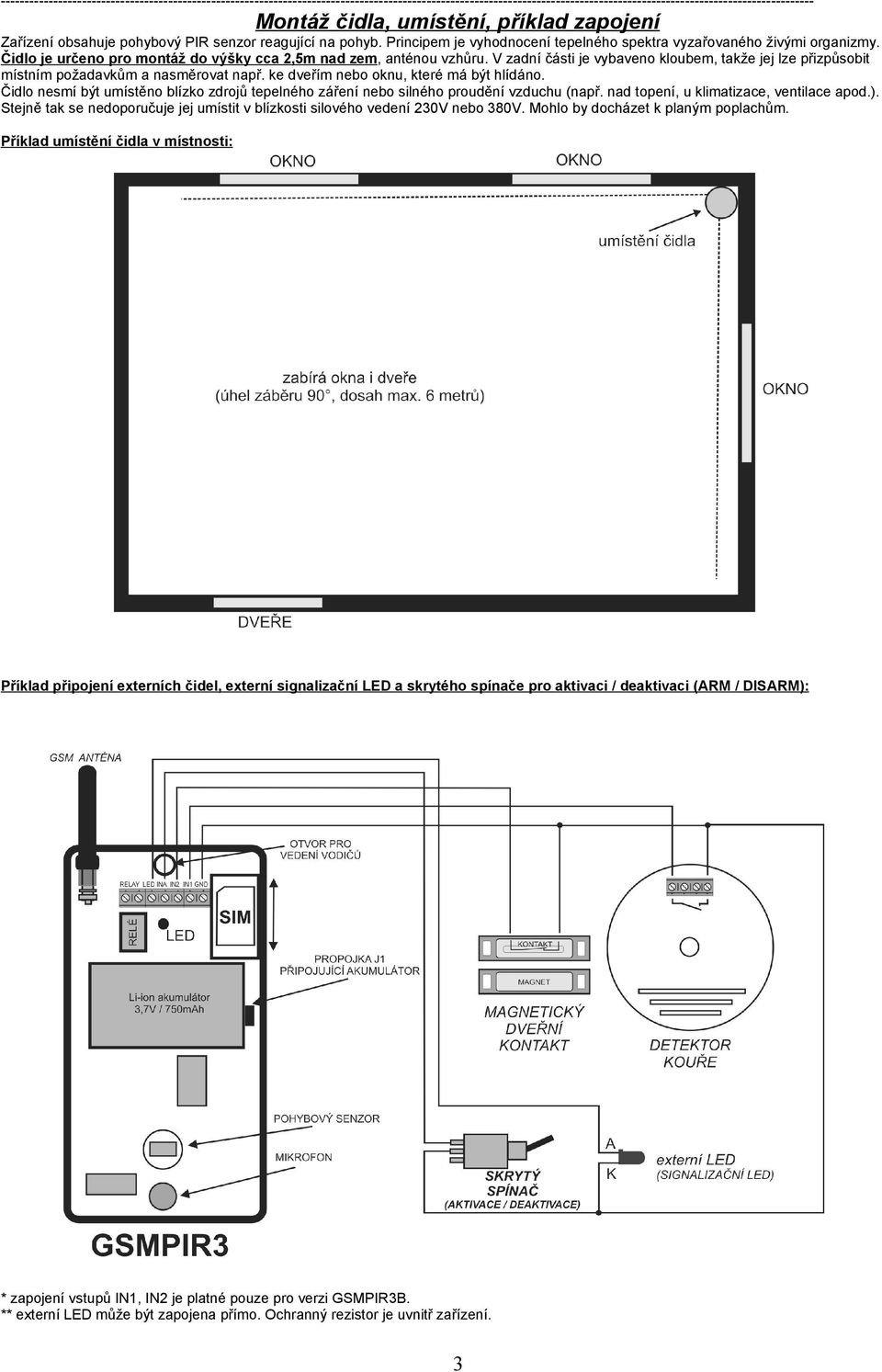

3 Montáž čidla, umístění, příklad zapojení Zařízení obsahuje pohybový PIR senzor reagující na pohyb. Principem je vyhodnocení tepelného spektra vyzařovaného živými organizmy. Čidlo je určeno pro montáž do výšky cca 2,5m nad zem, anténou vzhůru. V zadní části je vybaveno kloubem, takže jej lze přizpůsobit místním požadavkům a nasměrovat např. ke dveřím nebo oknu, které má být hlídáno. Čidlo nesmí být umístěno blízko zdrojů tepelného záření nebo silného proudění vzduchu (např. nad topení, u klimatizace, ventilace apod.). Stejně tak se nedoporučuje jej umístit v blízkosti silového vedení 230V nebo 380V. Mohlo by docházet k planým poplachům. Příklad umístění čidla v místnosti: Příklad připojení externích čidel, externí signalizační LED a skrytého spínače pro aktivaci / deaktivaci (ARM / DISARM): * zapojení vstupů IN1, IN2 je platné pouze pro verzi GSMPIR3B. ** externí LED může být zapojena přímo. Ochranný rezistor je uvnitř zařízení. 3

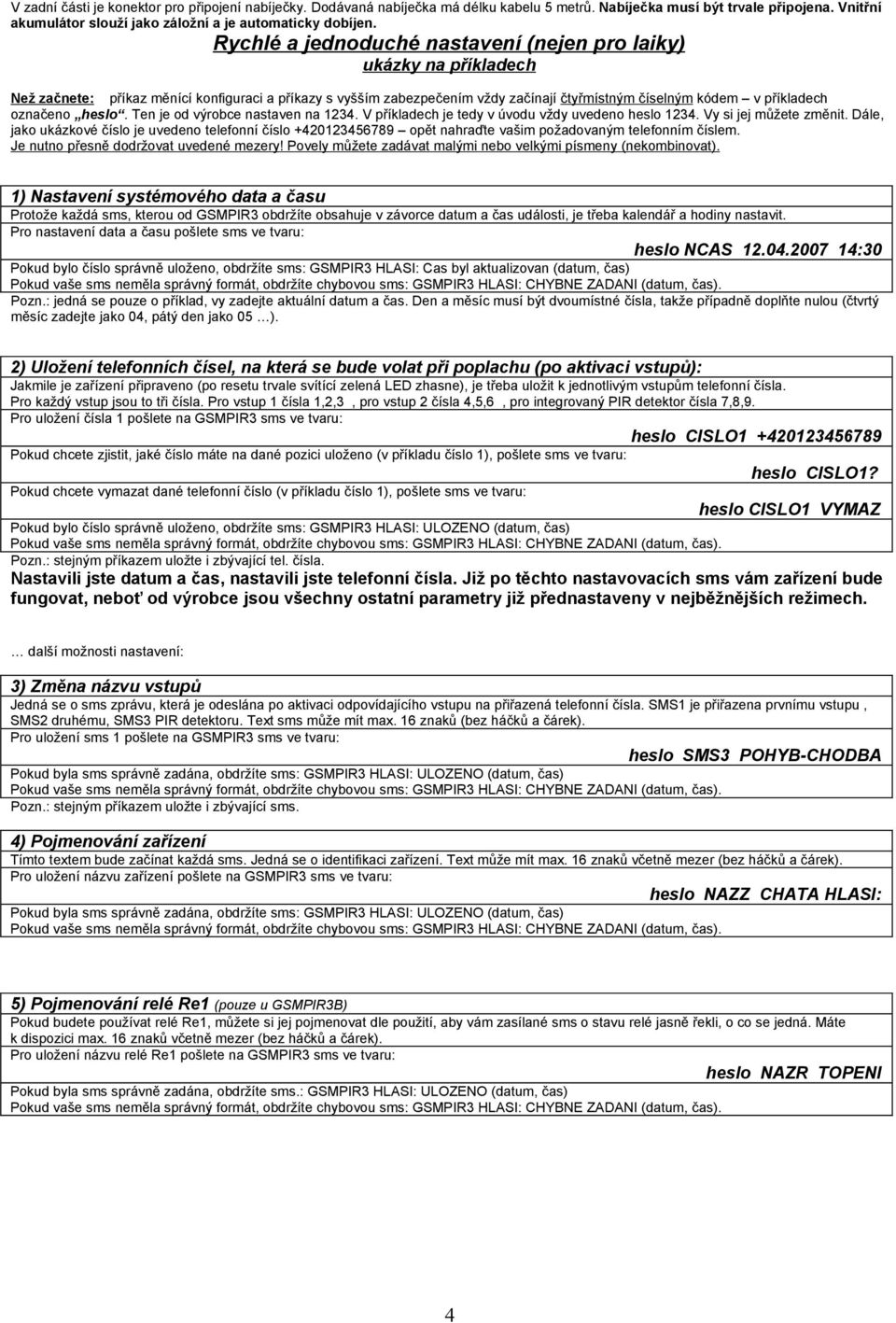

4 V zadní části je konektor pro připojení nabíječky. Dodávaná nabíječka má délku kabelu 5 metrů. Nabíječka musí být trvale připojena. Vnitřní akumulátor slouží jako záložní a je automaticky dobíjen. Rychlé a jednoduché nastavení (nejen pro laiky) ukázky na příkladech Než začnete: příkaz měnící konfiguraci a příkazy s vyšším zabezpečením vždy začínají čtyřmístným číselným kódem v příkladech označeno heslo. Ten je od výrobce nastaven na V příkladech je tedy v úvodu vždy uvedeno heslo Vy si jej můžete změnit. Dále, jako ukázkové číslo je uvedeno telefonní číslo opět nahraďte vašim požadovaným telefonním číslem. Je nutno přesně dodržovat uvedené mezery! Povely můžete zadávat malými nebo velkými písmeny (nekombinovat). 1) Nastavení systémového data a času Protože každá sms, kterou od GSMPIR3 obdržíte obsahuje v závorce datum a čas události, je třeba kalendář a hodiny nastavit. Pro nastavení data a času pošlete sms ve tvaru: heslo NCAS :30 Pokud bylo číslo správně uloženo, obdržíte sms: GSMPIR3 HLASI: Cas byl aktualizovan (datum, čas) Pozn.: jedná se pouze o příklad, vy zadejte aktuální datum a čas. Den a měsíc musí být dvoumístné čísla, takže případně doplňte nulou (čtvrtý měsíc zadejte jako 04, pátý den jako 05 ). 2) Uložení telefonních čísel, na která se bude volat při poplachu (po aktivaci vstupů): Jakmile je zařízení připraveno (po resetu trvale svítící zelená LED zhasne), je třeba uložit k jednotlivým vstupům telefonní čísla. Pro každý vstup jsou to tři čísla. Pro vstup 1 čísla 1,2,3, pro vstup 2 čísla 4,5,6, pro integrovaný PIR detektor čísla 7,8,9. Pro uložení čísla 1 pošlete na GSMPIR3 sms ve tvaru: heslo CISLO Pokud chcete zjistit, jaké číslo máte na dané pozici uloženo (v příkladu číslo 1), pošlete sms ve tvaru: heslo CISLO1? Pokud chcete vymazat dané telefonní číslo (v příkladu číslo 1), pošlete sms ve tvaru: heslo CISLO1 VYMAZ Pokud bylo číslo správně uloženo, obdržíte sms: GSMPIR3 HLASI: ULOZENO (datum, čas) Pozn.: stejným příkazem uložte i zbývající tel. čísla. Nastavili jste datum a čas, nastavili jste telefonní čísla. Již po těchto nastavovacích sms vám zařízení bude fungovat, neboť od výrobce jsou všechny ostatní parametry již přednastaveny v nejběžnějších režimech. další možnosti nastavení: 3) Změna názvu vstupů Jedná se o sms zprávu, která je odeslána po aktivaci odpovídajícího vstupu na přiřazená telefonní čísla. SMS1 je přiřazena prvnímu vstupu, SMS2 druhému, SMS3 PIR detektoru. Text sms může mít max. 16 znaků (bez háčků a čárek). Pro uložení sms 1 pošlete na GSMPIR3 sms ve tvaru: heslo SMS3 POHYB-CHODBA Pokud byla sms správně zadána, obdržíte sms: GSMPIR3 HLASI: ULOZENO (datum, čas) Pozn.: stejným příkazem uložte i zbývající sms. 4) Pojmenování zařízení Tímto textem bude začínat každá sms. Jedná se o identifikaci zařízení. Text může mít max. 16 znaků včetně mezer (bez háčků a čárek). Pro uložení názvu zařízení pošlete na GSMPIR3 sms ve tvaru: heslo NAZZ CHATA HLASI: Pokud byla sms správně zadána, obdržíte sms: GSMPIR3 HLASI: ULOZENO (datum, čas) 5) Pojmenování relé Re1 (pouze u GSMPIR3B) Pokud budete používat relé Re1, můžete si jej pojmenovat dle použití, aby vám zasílané sms o stavu relé jasně řekli, o co se jedná. Máte k dispozici max. 16 znaků včetně mezer (bez háčků a čárek). Pro uložení názvu relé Re1 pošlete na GSMPIR3 sms ve tvaru: heslo NAZR TOPENI Pokud byla sms správně zadána, obdržíte sms.: GSMPIR3 HLASI: ULOZENO (datum, čas) 4

5 6) Dálkové ovládání relé Re1 (pouze u GSMPIR3B) Relé je možné dálkově sepnout a rozepnout. Buď pomocí sms (tento příklad), nebo v pokročilém nastavení pro odborníky je možnost zvolit ovládání relé pouhým prozvoněním doporučujeme ponechat ovládání sms. Pro zapnutí relé Re1 pošlete na GSMPIR3 sms ve tvaru: heslo R1ZAP Pro vypnutí relé Re1 pošlete na GSMPIR3 sms ve tvaru: heslo R1VYP Pokud je telefonní číslo, ze kterého budete posílat povel již uloženo v GSMPIR3 na pozici CISLO1 nebo CISLO4, popř. CISLO7, můžete použít zjednodušenou sms pro zapnutí relé (nezadává se heslo, před příkaz se dá znak #): #R1ZAP Pokud je telefonní číslo, ze kterého budete posílat povel již uloženo v GSMPIR3 na pozici CISLO1 nebo CISLO4, popř. CISLO7, můžete použít zjednodušenou sms pro vypnutí relé (nezadává se heslo, před příkaz se dá znak #): #R1VYP Pokud byl povel správně zadán a je nastaveno potvrzení změny stavu relé sms zprávou (výchozí nastavení od výrobce), obdržíte sms např.: GSMPIR3 HLASI: TOPENI ZAPNUTO (datum, čas), nebo TOPENI VYPNUTO. Pokud máte nastaveno potvrzení zapnutí relé prozvoněním (NAST2), čidlo GSMPIR3B vám prozvoní. 7) Dálkové aktivace a deaktivace zařízení GSMPIR3 může sloužit i jako kompletní jednoduchá zabezpečovací ústředna. Je možné jej tedy dálkově aktivovat a deaktivovat. Pro aktivaci vstupů GSMPIR3 pošlete sms ve tvaru: heslo AKTIV Pro deaktivaci vstupů GSMPIR3 pošlete sms ve tvaru: heslo DEAKTIV Pokud je telefonní číslo, ze kterého budete posílat povel již uloženo v GSMPIR3 na pozici CISLO1 nebo CISLO4, popř. CISLO7, můžete použít zjednodušenou sms pro aktivaci alarmu (nezadává se heslo, před příkaz se dá znak #): #AKTIV Pokud je telefonní číslo, ze kterého budete posílat povel již uloženo v GSMPIR3 na pozici CISLO1 nebo CISLO4, popř. CISLO7, můžete použít zjednodušenou sms pro deaktivaci alarmu (nezadává se heslo, před příkaz se dá znak #): #DEAKTIV Pokud byl povel správně zadán, obdržíte sms např.: GSMPIR3 HLASI: AKTIVOVANO (datum, čas), nebo DEAKTIVOVANO Pozn.: Pokud je vstup v režimu 24 hodinové smyčky (viz. nastavení Pro odborníky), je vstup neustále vyhodnocován bez ohledu na ovládání příkazem AKTIV a DEAKTIV. Aktivaci a deaktivaci zařízení (ARM / DISARM) můžete provádět i pomocí svorkovnice vstup INA. Lze připojit libovolný spínač, klávesnici, přijímač dálkového ovládání. 8) Změna bezpečnostního kódu Jedná se o kód, kterým začíná každá konfigurační sms. Důrazně doporučujeme kód změnit. Od výrobce mají všechny jednotky GSMPIR3 nastaven kód Kód si velmi dobře poznačte! Kód musí být čtyřmístný, číselný! Pro změnu kódu pošlete na GSMPIR3 sms ve tvaru: staré heslo NKOD nové heslo Pokud byla sms správně zadána, obdržíte sms.: GSMPIR3 HLASI: ULOZENO (datum, čas) Pozn.: Kód si velmi dobře zapamatujte! V případě, že jej zapomenete, není jiná možnost než provést kompletní restart zařízení, kdy dojde k vymazání všech vašich nastavení. O možnostech tvrdého restartu se dozvíte více na straně 7. 9) Uložení kódu pro zjištěný kreditu I když důrazně nedoporučujeme používat předplacené (dobíjecí) SIM, v případě, že ji použijete je zde možnost zjistit aktuální zůstatek. Nejprve je třeba zadat kód pro jeho zjištění. Jedná se o kód, který používáte pro zjištění aktuálního zůstatku u vaší předplacené SIM. Pokud kód neznáte, sdělí vám jej váš operátor. Pro nastavení kódu pro zjištění kreditu zašlete na GSMPIR3 sms ve tvaru: heslo KODZK *104*# Pokud byla sms správně zadána, obdržíte sms.: GSMPIR3 HLASI: ULOZENO (datum, čas) Pozn.: je uveden příklad kódu! Vy zadejte za příkaz KODZK kód pro zjištění kreditu u vašeho operátora. 10) Zjištění aktuálního kreditu Pokud máte zadán kód pro zjištění kreditu (předchozí bod), lze tímto příkazem zjistit aktuální zůstatek kreditu. Pro dotaz na výši kreditu zašlete na GSMPIR3 sms ve tvaru: heslo KREDIT? Pokud byla sms správně zadána, obdržíte zanedlouho informaci o aktuálním zůstatku. Pokud vaše sms neměla správný formát, nebo kredit nelze zjistit, obdržíte buď chybovou sms: GSMPIR3 HLASI: Kredit nelze zjistit (datum, čas), nebo nebude odezva žádná ( v případě, že je chybný kód a operátor na něj nebude reagovat). 5

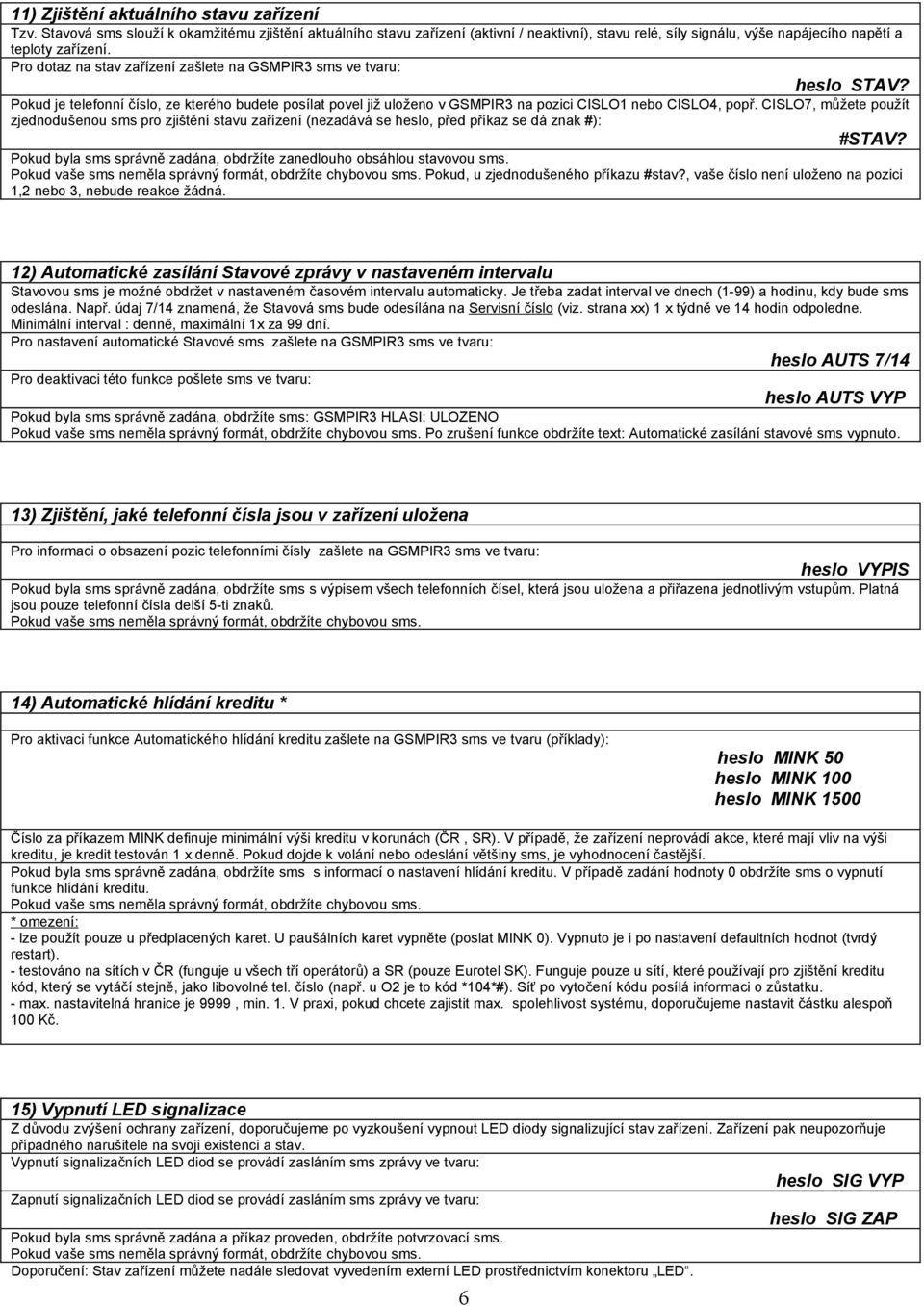

6 11) Zjištění aktuálního stavu zařízení Tzv. Stavová sms slouží k okamžitému zjištění aktuálního stavu zařízení (aktivní / neaktivní), stavu relé, síly signálu, výše napájecího napětí a teploty zařízení. Pro dotaz na stav zařízení zašlete na GSMPIR3 sms ve tvaru: heslo STAV? Pokud je telefonní číslo, ze kterého budete posílat povel již uloženo v GSMPIR3 na pozici CISLO1 nebo CISLO4, popř. CISLO7, můžete použít zjednodušenou sms pro zjištění stavu zařízení (nezadává se heslo, před příkaz se dá znak #): #STAV? Pokud byla sms správně zadána, obdržíte zanedlouho obsáhlou stavovou sms. Pokud vaše sms neměla správný formát, obdržíte chybovou sms. Pokud, u zjednodušeného příkazu #stav?, vaše číslo není uloženo na pozici 1,2 nebo 3, nebude reakce žádná. 12) Automatické zasílání Stavové zprávy v nastaveném intervalu Stavovou sms je možné obdržet v nastaveném časovém intervalu automaticky. Je třeba zadat interval ve dnech (1-99) a hodinu, kdy bude sms odeslána. Např. údaj 7/14 znamená, že Stavová sms bude odesílána na Servisní číslo (viz. strana xx) 1 x týdně ve 14 hodin odpoledne. Minimální interval : denně, maximální 1x za 99 dní. Pro nastavení automatické Stavové sms zašlete na GSMPIR3 sms ve tvaru: heslo AUTS 7/14 Pro deaktivaci této funkce pošlete sms ve tvaru: heslo AUTS VYP Pokud byla sms správně zadána, obdržíte sms: GSMPIR3 HLASI: ULOZENO Pokud vaše sms neměla správný formát, obdržíte chybovou sms. Po zrušení funkce obdržíte text: Automatické zasílání stavové sms vypnuto. 13) Zjištění, jaké telefonní čísla jsou v zařízení uložena Pro informaci o obsazení pozic telefonními čísly zašlete na GSMPIR3 sms ve tvaru: heslo VYPIS Pokud byla sms správně zadána, obdržíte sms s výpisem všech telefonních čísel, která jsou uložena a přiřazena jednotlivým vstupům. Platná jsou pouze telefonní čísla delší 5-ti znaků. Pokud vaše sms neměla správný formát, obdržíte chybovou sms. 14) Automatické hlídání kreditu * Pro aktivaci funkce Automatického hlídání kreditu zašlete na GSMPIR3 sms ve tvaru (příklady): heslo MINK 50 heslo MINK 100 heslo MINK 1500 Číslo za příkazem MINK definuje minimální výši kreditu v korunách (ČR, SR). V případě, že zařízení neprovádí akce, které mají vliv na výši kreditu, je kredit testován 1 x denně. Pokud dojde k volání nebo odeslání většiny sms, je vyhodnocení častější. Pokud byla sms správně zadána, obdržíte sms s informací o nastavení hlídání kreditu. V případě zadání hodnoty 0 obdržíte sms o vypnutí funkce hlídání kreditu. Pokud vaše sms neměla správný formát, obdržíte chybovou sms. * omezení: - lze použít pouze u předplacených karet. U paušálních karet vypněte (poslat MINK 0). Vypnuto je i po nastavení defaultních hodnot (tvrdý restart). - testováno na sítích v ČR (funguje u všech tří operátorů) a SR (pouze Eurotel SK). Funguje pouze u sítí, které používají pro zjištění kreditu kód, který se vytáčí stejně, jako libovolné tel. číslo (např. u O2 je to kód *104*#). Síť po vytočení kódu posílá informaci o zůstatku. - max. nastavitelná hranice je 9999, min. 1. V praxi, pokud chcete zajistit max. spolehlivost systému, doporučujeme nastavit částku alespoň 100 Kč. 15) Vypnutí LED signalizace Z důvodu zvýšení ochrany zařízení, doporučujeme po vyzkoušení vypnout LED diody signalizující stav zařízení. Zařízení pak neupozorňuje případného narušitele na svoji existenci a stav. Vypnutí signalizačních LED diod se provádí zasláním sms zprávy ve tvaru: heslo SIG VYP Zapnutí signalizačních LED diod se provádí zasláním sms zprávy ve tvaru: heslo SIG ZAP Pokud byla sms správně zadána a příkaz proveden, obdržíte potvrzovací sms. Pokud vaše sms neměla správný formát, obdržíte chybovou sms. Doporučení: Stav zařízení můžete nadále sledovat vyvedením externí LED prostřednictvím konektoru LED. 6

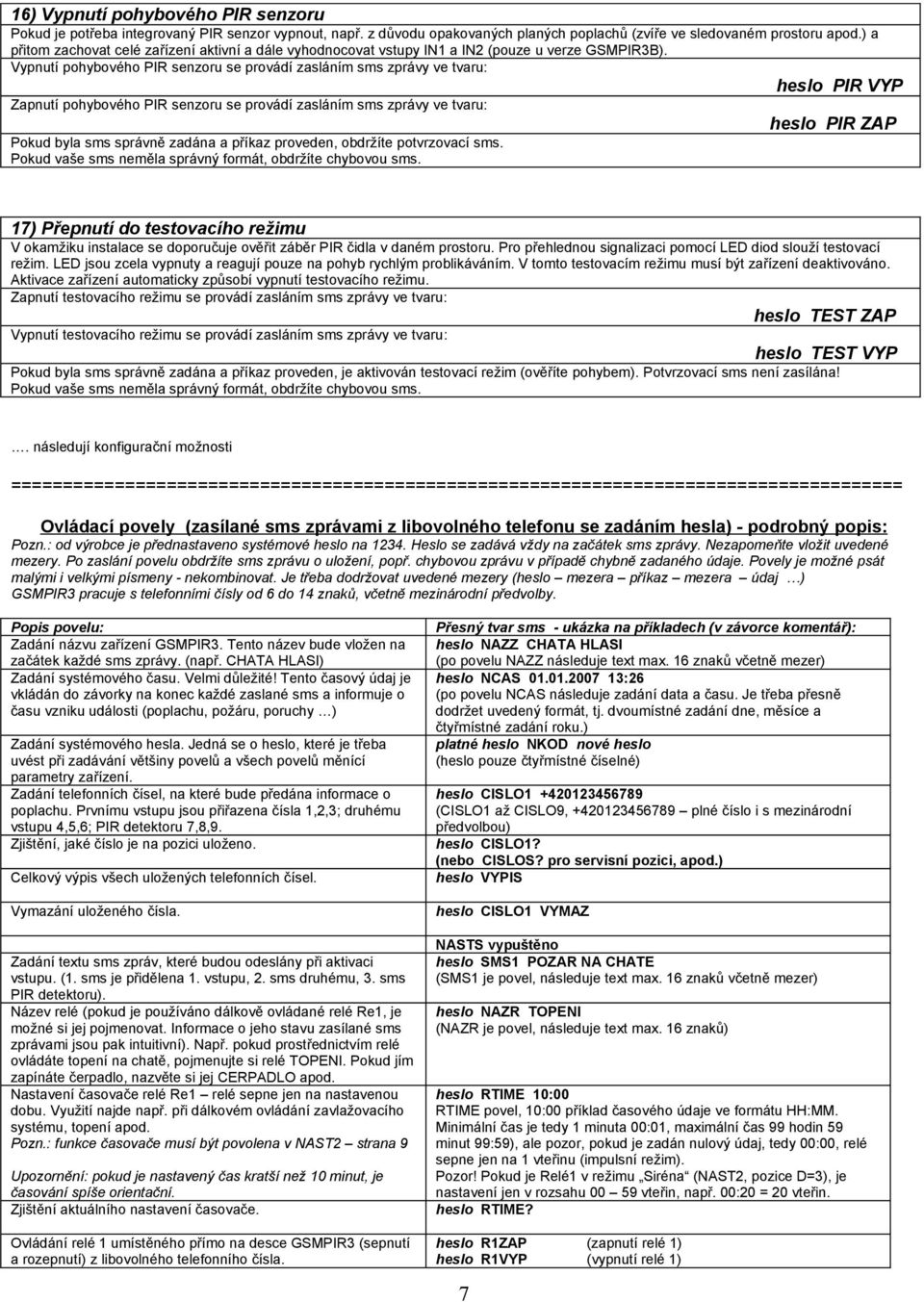

7 16) Vypnutí pohybového PIR senzoru Pokud je potřeba integrovaný PIR senzor vypnout, např. z důvodu opakovaných planých poplachů (zvíře ve sledovaném prostoru apod.) a přitom zachovat celé zařízení aktivní a dále vyhodnocovat vstupy IN1 a IN2 (pouze u verze GSMPIR3B). Vypnutí pohybového PIR senzoru se provádí zasláním sms zprávy ve tvaru: heslo PIR VYP Zapnutí pohybového PIR senzoru se provádí zasláním sms zprávy ve tvaru: heslo PIR ZAP Pokud byla sms správně zadána a příkaz proveden, obdržíte potvrzovací sms. Pokud vaše sms neměla správný formát, obdržíte chybovou sms. 17) Přepnutí do testovacího režimu V okamžiku instalace se doporučuje ověřit záběr PIR čidla v daném prostoru. Pro přehlednou signalizaci pomocí LED diod slouží testovací režim. LED jsou zcela vypnuty a reagují pouze na pohyb rychlým problikáváním. V tomto testovacím režimu musí být zařízení deaktivováno. Aktivace zařízení automaticky způsobí vypnutí testovacího režimu. Zapnutí testovacího režimu se provádí zasláním sms zprávy ve tvaru: heslo TEST ZAP Vypnutí testovacího režimu se provádí zasláním sms zprávy ve tvaru: heslo TEST VYP Pokud byla sms správně zadána a příkaz proveden, je aktivován testovací režim (ověříte pohybem). Potvrzovací sms není zasílána! Pokud vaše sms neměla správný formát, obdržíte chybovou sms.. následují konfigurační možnosti ====================================================================================== Ovládací povely (zasílané sms zprávami z libovolného telefonu se zadáním hesla) - podrobný popis: Pozn.: od výrobce je přednastaveno systémové heslo na Heslo se zadává vždy na začátek sms zprávy. Nezapomeňte vložit uvedené mezery. Po zaslání povelu obdržíte sms zprávu o uložení, popř. chybovou zprávu v případě chybně zadaného údaje. Povely je možné psát malými i velkými písmeny - nekombinovat. Je třeba dodržovat uvedené mezery (heslo mezera příkaz mezera údaj ) GSMPIR3 pracuje s telefonními čísly od 6 do 14 znaků, včetně mezinárodní předvolby. Popis povelu: Zadání názvu zařízení GSMPIR3. Tento název bude vložen na začátek každé sms zprávy. (např. CHATA HLASI) Zadání systémového času. Velmi důležité! Tento časový údaj je vkládán do závorky na konec každé zaslané sms a informuje o času vzniku události (poplachu, požáru, poruchy ) Zadání systémového hesla. Jedná se o heslo, které je třeba uvést při zadávání většiny povelů a všech povelů měnící parametry zařízení. Zadání telefonních čísel, na které bude předána informace o poplachu. Prvnímu vstupu jsou přiřazena čísla 1,2,3; druhému vstupu 4,5,6; PIR detektoru 7,8,9. Zjištění, jaké číslo je na pozici uloženo. Přesný tvar sms - ukázka na příkladech (v závorce komentář): heslo NAZZ CHATA HLASI (po povelu NAZZ následuje text max. 16 znaků včetně mezer) heslo NCAS :26 (po povelu NCAS následuje zadání data a času. Je třeba přesně dodržet uvedený formát, tj. dvoumístné zadání dne, měsíce a čtyřmístné zadání roku.) platné heslo NKOD nové heslo (heslo pouze čtyřmístné číselné) Celkový výpis všech uložených telefonních čísel. heslo CISLO (CISLO1 až CISLO9, plné číslo i s mezinárodní předvolbou) heslo CISLO1? (nebo CISLOS? pro servisní pozici, apod.) heslo VYPIS Vymazání uloženého čísla. heslo CISLO1 VYMAZ Zadání textu sms zpráv, které budou odeslány při aktivaci vstupu. (1. sms je přidělena 1. vstupu, 2. sms druhému, 3. sms PIR detektoru). Název relé (pokud je používáno dálkově ovládané relé Re1, je možné si jej pojmenovat. Informace o jeho stavu zasílané sms zprávami jsou pak intuitivní). Např. pokud prostřednictvím relé ovládáte topení na chatě, pojmenujte si relé TOPENI. Pokud jím zapínáte čerpadlo, nazvěte si jej CERPADLO apod. Nastavení časovače relé Re1 relé sepne jen na nastavenou dobu. Využití najde např. při dálkovém ovládání zavlažovacího systému, topení apod. Pozn.: funkce časovače musí být povolena v NAST2 strana 9 NASTS vypuštěno heslo SMS1 POZAR NA CHATE (SMS1 je povel, následuje text max. 16 znaků včetně mezer) heslo NAZR TOPENI (NAZR je povel, následuje text max. 16 znaků) Upozornění: pokud je nastavený čas kratší než 10 minut, je časování spíše orientační. Zjištění aktuálního nastavení časovače. heslo RTIME 10:00 RTIME povel, 10:00 příklad časového údaje ve formátu HH:MM. Minimální čas je tedy 1 minuta 00:01, maximální čas 99 hodin 59 minut 99:59), ale pozor, pokud je zadán nulový údaj, tedy 00:00, relé sepne jen na 1 vteřinu (impulsní režim). Pozor! Pokud je Relé1 v režimu Siréna (NAST2, pozice D=3), je nastavení jen v rozsahu vteřin, např. 00:20 = 20 vteřin. heslo RTIME? Ovládání relé 1 umístěného přímo na desce GSMPIR3 (sepnutí a rozepnutí) z libovolného telefonního čísla. heslo R1ZAP heslo R1VYP 7 (zapnutí relé 1) (vypnutí relé 1)

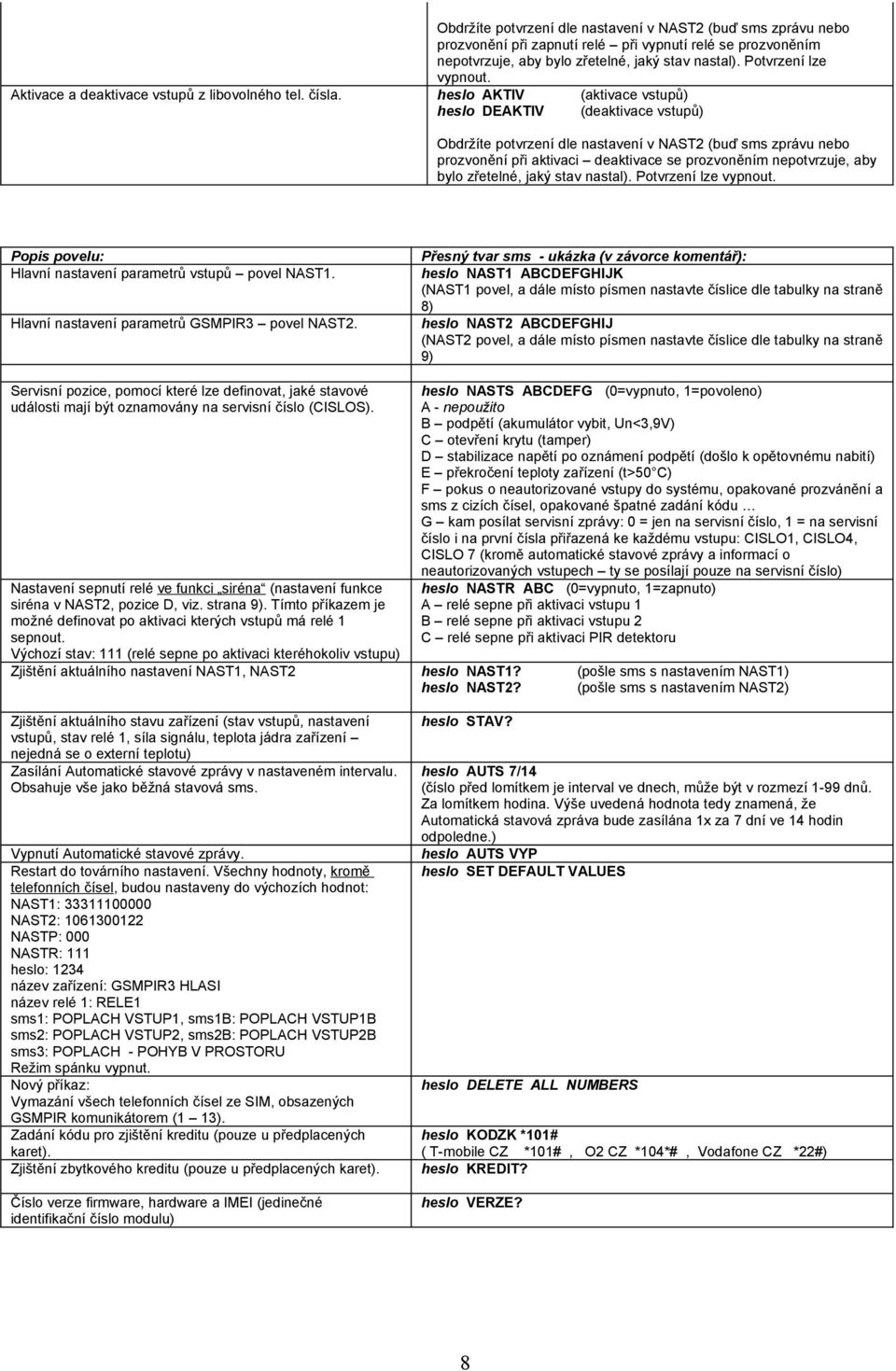

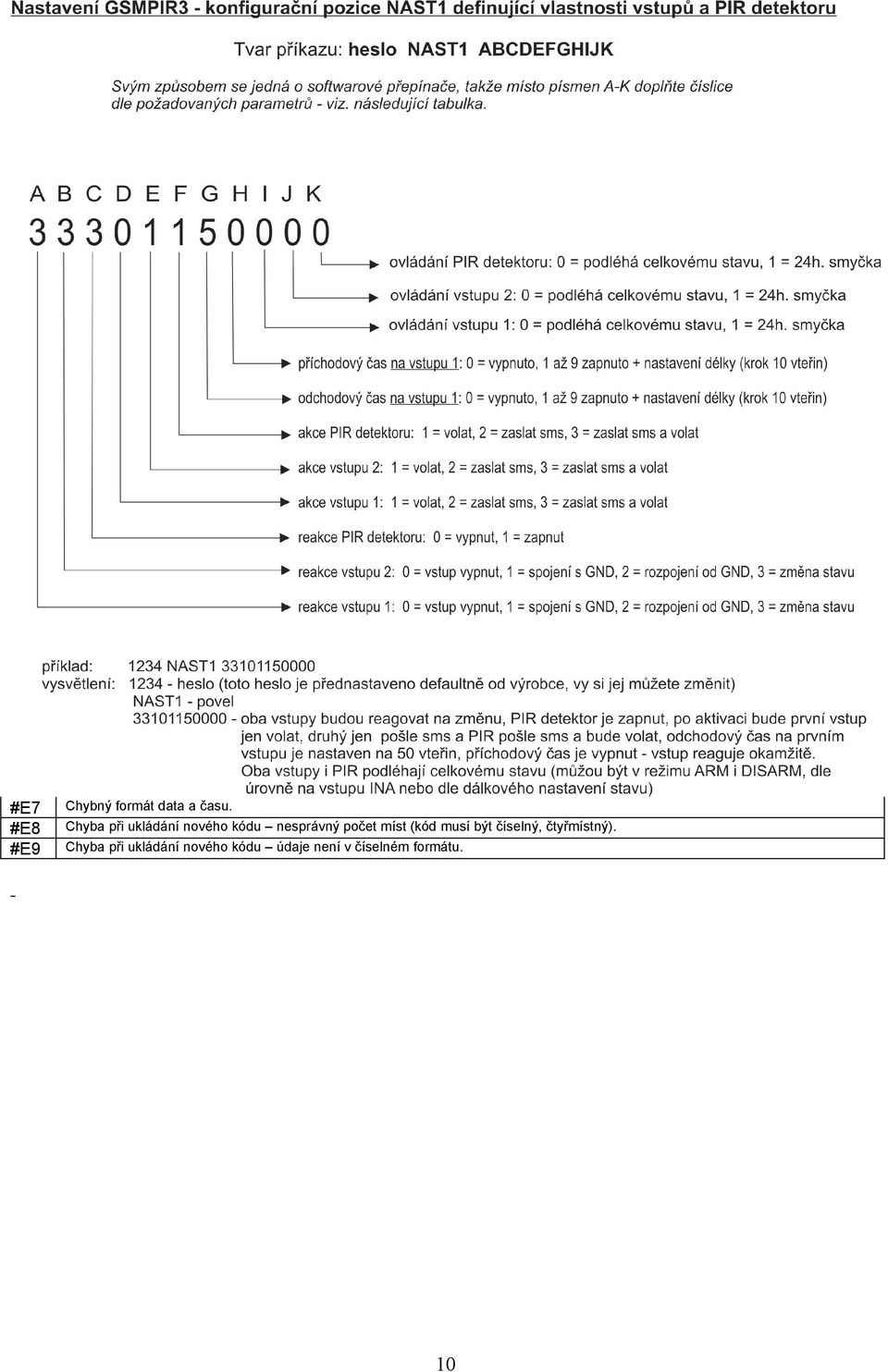

8 Aktivace a deaktivace vstupů z libovolného tel. čísla. Obdržíte potvrzení dle nastavení v NAST2 (buď sms zprávu nebo prozvonění při zapnutí relé při vypnutí relé se prozvoněním nepotvrzuje, aby bylo zřetelné, jaký stav nastal). Potvrzení lze vypnout. heslo AKTIV (aktivace vstupů) heslo DEAKTIV (deaktivace vstupů) Obdržíte potvrzení dle nastavení v NAST2 (buď sms zprávu nebo prozvonění při aktivaci deaktivace se prozvoněním nepotvrzuje, aby bylo zřetelné, jaký stav nastal). Potvrzení lze vypnout. Popis povelu: Hlavní nastavení parametrů vstupů povel NAST1. Hlavní nastavení parametrů GSMPIR3 povel NAST2. Servisní pozice, pomocí které lze definovat, jaké stavové události mají být oznamovány na servisní číslo (CISLOS). Nastavení sepnutí relé ve funkci siréna (nastavení funkce siréna v NAST2, pozice D, viz. strana 9). Tímto příkazem je možné definovat po aktivaci kterých vstupů má relé 1 sepnout. Výchozí stav: 111 (relé sepne po aktivaci kteréhokoliv vstupu) Zjištění aktuálního nastavení NAST1, NAST2 Zjištění aktuálního stavu zařízení (stav vstupů, nastavení vstupů, stav relé 1, síla signálu, teplota jádra zařízení nejedná se o externí teplotu) Zasílání Automatické stavové zprávy v nastaveném intervalu. Obsahuje vše jako běžná stavová sms. Vypnutí Automatické stavové zprávy. Restart do továrního nastavení. Všechny hodnoty, kromě telefonních čísel, budou nastaveny do výchozích hodnot: NAST1: NAST2: NASTP: 000 NASTR: 111 heslo: 1234 název zařízení: GSMPIR3 HLASI název relé 1: RELE1 sms1: POPLACH VSTUP1, sms1b: POPLACH VSTUP1B sms2: POPLACH VSTUP2, sms2b: POPLACH VSTUP2B sms3: POPLACH - POHYB V PROSTORU Režim spánku vypnut. Nový příkaz: Vymazání všech telefonních čísel ze SIM, obsazených GSMPIR komunikátorem (1 13). Zadání kódu pro zjištění kreditu (pouze u předplacených karet). Zjištění zbytkového kreditu (pouze u předplacených karet). Číslo verze firmware, hardware a IMEI (jedinečné identifikační číslo modulu) Přesný tvar sms - ukázka (v závorce komentář): heslo NAST1 ABCDEFGHIJK (NAST1 povel, a dále místo písmen nastavte číslice dle tabulky na straně 8) heslo NAST2 ABCDEFGHIJ (NAST2 povel, a dále místo písmen nastavte číslice dle tabulky na straně 9) heslo NASTS ABCDEFG (0=vypnuto, 1=povoleno) A - nepoužito B podpětí (akumulátor vybit, Un<3,9V) C otevření krytu (tamper) D stabilizace napětí po oznámení podpětí (došlo k opětovnému nabití) E překročení teploty zařízení (t>50 C) F pokus o neautorizované vstupy do systému, opakované prozvánění a sms z cizích čísel, opakované špatné zadání kódu G kam posílat servisní zprávy: 0 = jen na servisní číslo, 1 = na servisní číslo i na první čísla přiřazená ke každému vstupu: CISLO1, CISLO4, CISLO 7 (kromě automatické stavové zprávy a informací o neautorizovaných vstupech ty se posílají pouze na servisní číslo) heslo NASTR ABC (0=vypnuto, 1=zapnuto) A relé sepne při aktivaci vstupu 1 B relé sepne při aktivaci vstupu 2 C relé sepne při aktivaci PIR detektoru heslo NAST1? heslo NAST2? (pošle sms s nastavením NAST1) (pošle sms s nastavením NAST2) heslo STAV? heslo AUTS 7/14 (číslo před lomítkem je interval ve dnech, může být v rozmezí 1-99 dnů. Za lomítkem hodina. Výše uvedená hodnota tedy znamená, že Automatická stavová zpráva bude zasílána 1x za 7 dní ve 14 hodin odpoledne.) heslo AUTS VYP heslo SET DEFAULT VALUES heslo DELETE ALL NUMBERS heslo KODZK *101# ( T-mobile CZ *101#, O2 CZ *104*#, Vodafone CZ *22#) heslo KREDIT? heslo VERZE? 8

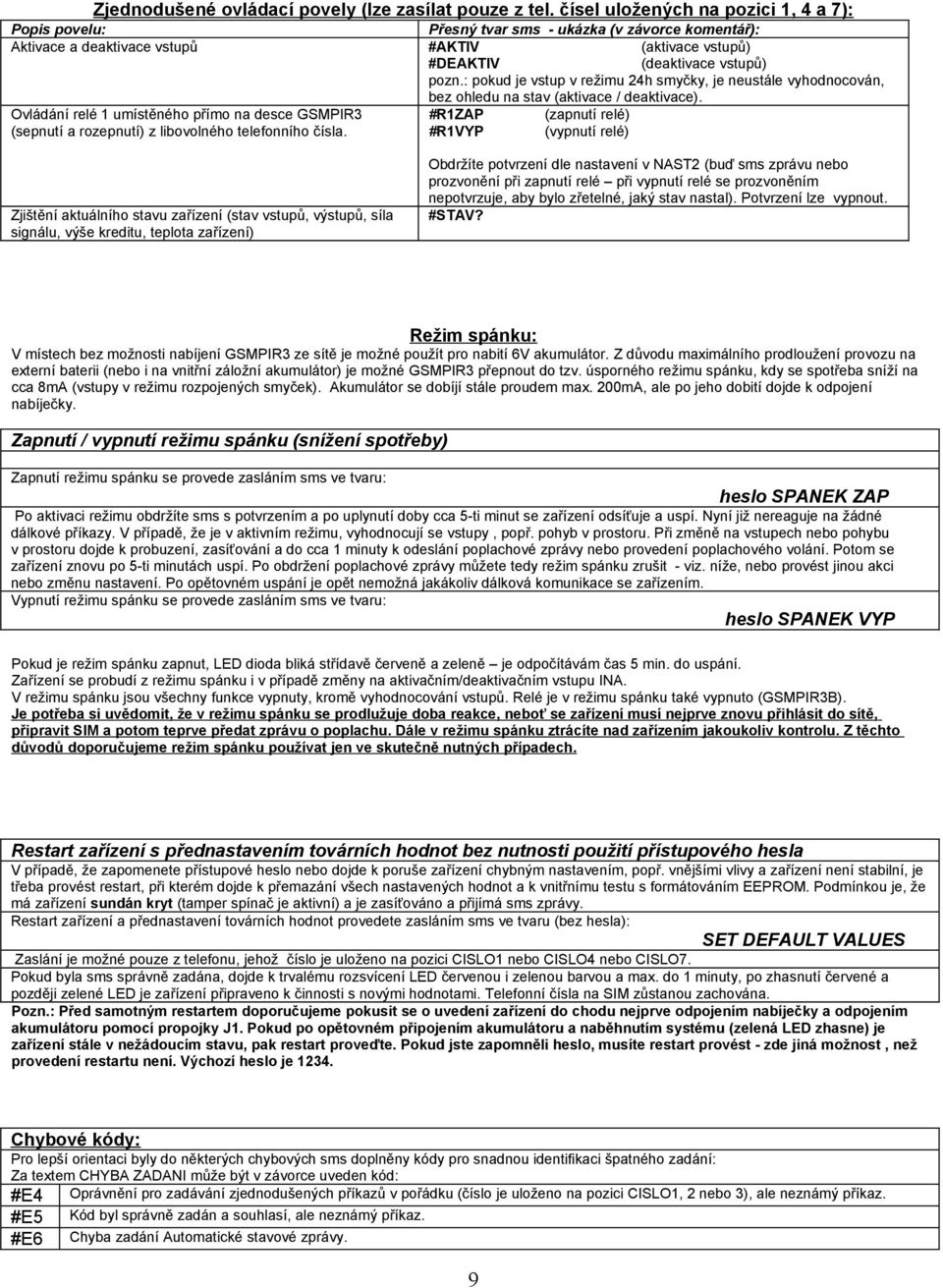

9 Zjednodušené ovládací povely (lze zasílat pouze z tel. čísel uložených na pozici 1, 4 a 7): Popis povelu: Aktivace a deaktivace vstupů Ovládání relé 1 umístěného přímo na desce GSMPIR3 (sepnutí a rozepnutí) z libovolného telefonního čísla. Zjištění aktuálního stavu zařízení (stav vstupů, výstupů, síla signálu, výše kreditu, teplota zařízení) Přesný tvar sms - ukázka (v závorce komentář): #AKTIV (aktivace vstupů) #DEAKTIV (deaktivace vstupů) pozn.: pokud je vstup v režimu 24h smyčky, je neustále vyhodnocován, bez ohledu na stav (aktivace / deaktivace). #R1ZAP (zapnutí relé) #R1VYP (vypnutí relé) Obdržíte potvrzení dle nastavení v NAST2 (buď sms zprávu nebo prozvonění při zapnutí relé při vypnutí relé se prozvoněním nepotvrzuje, aby bylo zřetelné, jaký stav nastal). Potvrzení lze vypnout. #STAV? Režim spánku: V místech bez možnosti nabíjení GSMPIR3 ze sítě je možné použít pro nabití 6V akumulátor. Z důvodu maximálního prodloužení provozu na externí baterii (nebo i na vnitřní záložní akumulátor) je možné GSMPIR3 přepnout do tzv. úsporného režimu spánku, kdy se spotřeba sníží na cca 8mA (vstupy v režimu rozpojených smyček). Akumulátor se dobíjí stále proudem max. 200mA, ale po jeho dobití dojde k odpojení nabíječky. Zapnutí / vypnutí režimu spánku (snížení spotřeby) Zapnutí režimu spánku se provede zasláním sms ve tvaru: heslo SPANEK ZAP Po aktivaci režimu obdržíte sms s potvrzením a po uplynutí doby cca 5-ti minut se zařízení odsíťuje a uspí. Nyní již nereaguje na žádné dálkové příkazy. V případě, že je v aktivním režimu, vyhodnocují se vstupy, popř. pohyb v prostoru. Při změně na vstupech nebo pohybu v prostoru dojde k probuzení, zasíťování a do cca 1 minuty k odeslání poplachové zprávy nebo provedení poplachového volání. Potom se zařízení znovu po 5-ti minutách uspí. Po obdržení poplachové zprávy můžete tedy režim spánku zrušit - viz. níže, nebo provést jinou akci nebo změnu nastavení. Po opětovném uspání je opět nemožná jakákoliv dálková komunikace se zařízením. Vypnutí režimu spánku se provede zasláním sms ve tvaru: heslo SPANEK VYP Pokud je režim spánku zapnut, LED dioda bliká střídavě červeně a zeleně je odpočítávám čas 5 min. do uspání. Zařízení se probudí z režimu spánku i v případě změny na aktivačním/deaktivačním vstupu INA. V režimu spánku jsou všechny funkce vypnuty, kromě vyhodnocování vstupů. Relé je v režimu spánku také vypnuto (GSMPIR3B). Je potřeba si uvědomit, že v režimu spánku se prodlužuje doba reakce, neboť se zařízení musí nejprve znovu přihlásit do sítě, připravit SIM a potom teprve předat zprávu o poplachu. Dále v režimu spánku ztrácíte nad zařízením jakoukoliv kontrolu. Z těchto důvodů doporučujeme režim spánku používat jen ve skutečně nutných případech. Restart zařízení s přednastavením továrních hodnot bez nutnosti použití přístupového hesla V případě, že zapomenete přístupové heslo nebo dojde k poruše zařízení chybným nastavením, popř. vnějšími vlivy a zařízení není stabilní, je třeba provést restart, při kterém dojde k přemazání všech nastavených hodnot a k vnitřnímu testu s formátováním EEPROM. Podmínkou je, že má zařízení sundán kryt (tamper spínač je aktivní) a je zasíťováno a přijímá sms zprávy. Restart zařízení a přednastavení továrních hodnot provedete zasláním sms ve tvaru (bez hesla): SET DEFAULT VALUES Zaslání je možné pouze z telefonu, jehož číslo je uloženo na pozici CISLO1 nebo CISLO4 nebo CISLO7. Pokud byla sms správně zadána, dojde k trvalému rozsvícení LED červenou i zelenou barvou a max. do 1 minuty, po zhasnutí červené a později zelené LED je zařízení připraveno k činnosti s novými hodnotami. Telefonní čísla na SIM zůstanou zachována. Pozn.: Před samotným restartem doporučujeme pokusit se o uvedení zařízení do chodu nejprve odpojením nabíječky a odpojením akumulátoru pomocí propojky J1. Pokud po opětovném připojením akumulátoru a naběhnutím systému (zelená LED zhasne) je zařízení stále v nežádoucím stavu, pak restart proveďte. Pokud jste zapomněli heslo, musíte restart provést - zde jiná možnost, než provedení restartu není. Výchozí heslo je Chybové kódy: Pro lepší orientaci byly do některých chybových sms doplněny kódy pro snadnou identifikaci špatného zadání: Za textem CHYBA ZADANI může být v závorce uveden kód: #E4 Oprávnění pro zadávání zjednodušených příkazů v pořádku (číslo je uloženo na pozici CISLO1, 2 nebo 3), ale neznámý příkaz. #E5 Kód byl správně zadán a souhlasí, ale neznámý příkaz. #E6 Chyba zadání Automatické stavové zprávy. 9

10 #E7 #E8 #E9 Chybný formát data a času. Chyba při ukládání nového kódu nesprávný počet míst (kód musí být číselný, čtyřmístný). Chyba při ukládání nového kódu údaje není v číselném formátu. 10

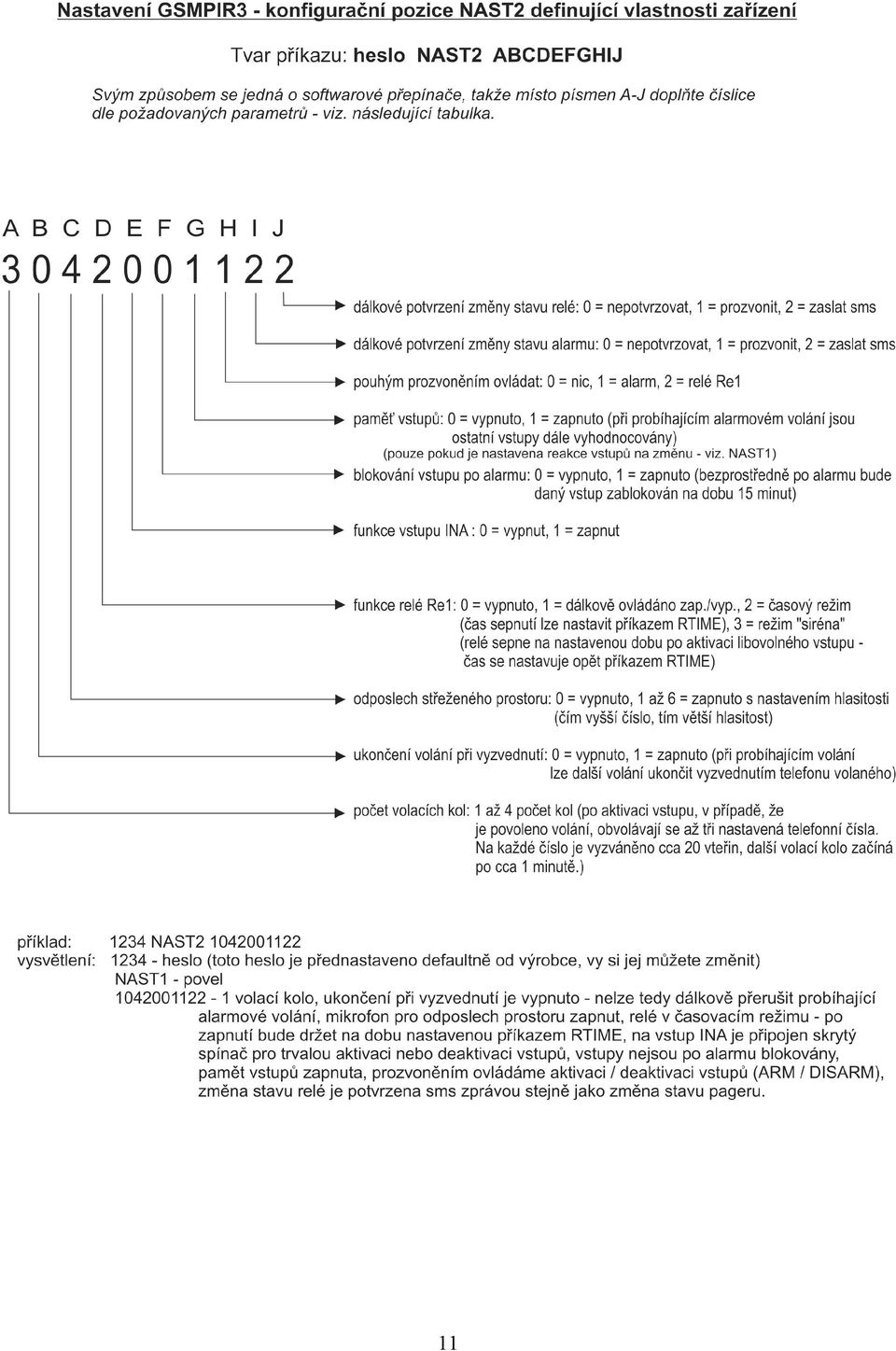

11 11

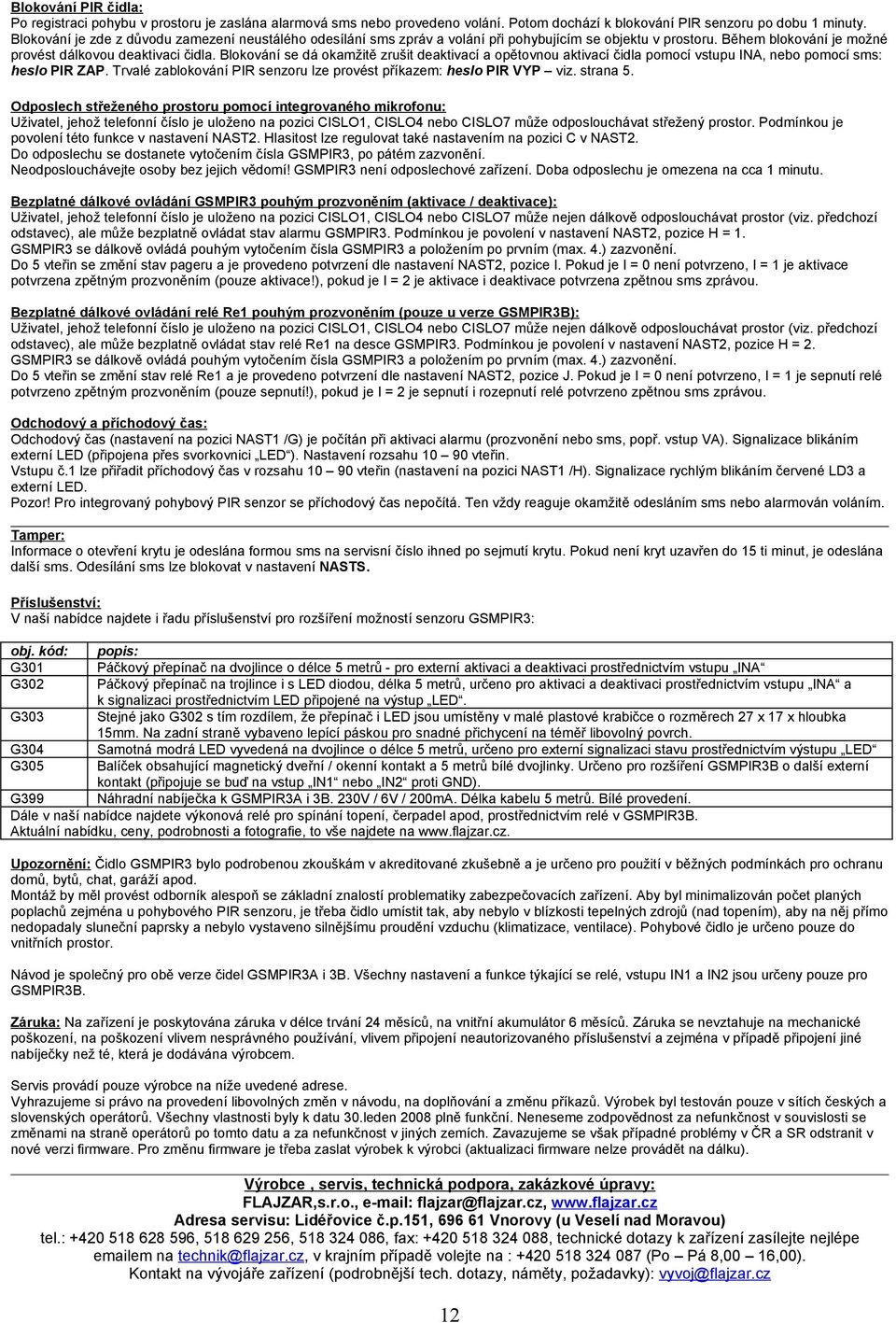

12 Blokování PIR čidla: Po registraci pohybu v prostoru je zaslána alarmová sms nebo provedeno volání. Potom dochází k blokování PIR senzoru po dobu 1 minuty. Blokování je zde z důvodu zamezení neustálého odesílání sms zpráv a volání při pohybujícím se objektu v prostoru. Během blokování je možné provést dálkovou deaktivaci čidla. Blokování se dá okamžitě zrušit deaktivací a opětovnou aktivací čidla pomocí vstupu INA, nebo pomocí sms: heslo PIR ZAP. Trvalé zablokování PIR senzoru lze provést příkazem: heslo PIR VYP viz. strana 5. Odposlech střeženého prostoru pomocí integrovaného mikrofonu: Uživatel, jehož telefonní číslo je uloženo na pozici CISLO1, CISLO4 nebo CISLO7 může odposlouchávat střežený prostor. Podmínkou je povolení této funkce v nastavení NAST2. Hlasitost lze regulovat také nastavením na pozici C v NAST2. Do odposlechu se dostanete vytočením čísla GSMPIR3, po pátém zazvonění. Neodposlouchávejte osoby bez jejich vědomí! GSMPIR3 není odposlechové zařízení. Doba odposlechu je omezena na cca 1 minutu. Bezplatné dálkové ovládání GSMPIR3 pouhým prozvoněním (aktivace / deaktivace): Uživatel, jehož telefonní číslo je uloženo na pozici CISLO1, CISLO4 nebo CISLO7 může nejen dálkově odposlouchávat prostor (viz. předchozí odstavec), ale může bezplatně ovládat stav alarmu GSMPIR3. Podmínkou je povolení v nastavení NAST2, pozice H = 1. GSMPIR3 se dálkově ovládá pouhým vytočením čísla GSMPIR3 a položením po prvním (max. 4.) zazvonění. Do 5 vteřin se změní stav pageru a je provedeno potvrzení dle nastavení NAST2, pozice I. Pokud je I = 0 není potvrzeno, I = 1 je aktivace potvrzena zpětným prozvoněním (pouze aktivace!), pokud je I = 2 je aktivace i deaktivace potvrzena zpětnou sms zprávou. Bezplatné dálkové ovládání relé Re1 pouhým prozvoněním (pouze u verze GSMPIR3B): Uživatel, jehož telefonní číslo je uloženo na pozici CISLO1, CISLO4 nebo CISLO7 může nejen dálkově odposlouchávat prostor (viz. předchozí odstavec), ale může bezplatně ovládat stav relé Re1 na desce GSMPIR3. Podmínkou je povolení v nastavení NAST2, pozice H = 2. GSMPIR3 se dálkově ovládá pouhým vytočením čísla GSMPIR3 a položením po prvním (max. 4.) zazvonění. Do 5 vteřin se změní stav relé Re1 a je provedeno potvrzení dle nastavení NAST2, pozice J. Pokud je I = 0 není potvrzeno, I = 1 je sepnutí relé potvrzeno zpětným prozvoněním (pouze sepnutí!), pokud je I = 2 je sepnutí i rozepnutí relé potvrzeno zpětnou sms zprávou. Odchodový a příchodový čas: Odchodový čas (nastavení na pozici NAST1 /G) je počítán při aktivaci alarmu (prozvonění nebo sms, popř. vstup VA). Signalizace blikáním externí LED (připojena přes svorkovnici LED ). Nastavení rozsahu vteřin. Vstupu č.1 lze přiřadit příchodový čas v rozsahu vteřin (nastavení na pozici NAST1 /H). Signalizace rychlým blikáním červené LD3 a externí LED. Pozor! Pro integrovaný pohybový PIR senzor se příchodový čas nepočítá. Ten vždy reaguje okamžitě odesláním sms nebo alarmován voláním. Tamper: Informace o otevření krytu je odeslána formou sms na servisní číslo ihned po sejmutí krytu. Pokud není kryt uzavřen do 15 ti minut, je odeslána další sms. Odesílání sms lze blokovat v nastavení NASTS. Příslušenství: V naší nabídce najdete i řadu příslušenství pro rozšíření možností senzoru GSMPIR3: obj. kód: G301 G302 popis: Páčkový přepínač na dvojlince o délce 5 metrů - pro externí aktivaci a deaktivaci prostřednictvím vstupu INA Páčkový přepínač na trojlince i s LED diodou, délka 5 metrů, určeno pro aktivaci a deaktivaci prostřednictvím vstupu INA a k signalizaci prostřednictvím LED připojené na výstup LED. G303 Stejné jako G302 s tím rozdílem, že přepínač i LED jsou umístěny v malé plastové krabičce o rozměrech 27 x 17 x hloubka 15mm. Na zadní straně vybaveno lepící páskou pro snadné přichycení na téměř libovolný povrch. G304 Samotná modrá LED vyvedená na dvojlince o délce 5 metrů, určeno pro externí signalizaci stavu prostřednictvím výstupu LED G305 Balíček obsahující magnetický dveřní / okenní kontakt a 5 metrů bílé dvojlinky. Určeno pro rozšíření GSMPIR3B o další externí kontakt (připojuje se buď na vstup IN1 nebo IN2 proti GND). G399 Náhradní nabíječka k GSMPIR3A i 3B. 230V / 6V / 200mA. Délka kabelu 5 metrů. Bílé provedení. Dále v naší nabídce najdete výkonová relé pro spínání topení, čerpadel apod, prostřednictvím relé v GSMPIR3B. Aktuální nabídku, ceny, podrobnosti a fotografie, to vše najdete na Upozornění: Čidlo GSMPIR3 bylo podrobenou zkouškám v akreditované zkušebně a je určeno pro použití v běžných podmínkách pro ochranu domů, bytů, chat, garáží apod. Montáž by měl provést odborník alespoň se základní znalostí problematiky zabezpečovacích zařízení. Aby byl minimalizován počet planých poplachů zejména u pohybového PIR senzoru, je třeba čidlo umístit tak, aby nebylo v blízkosti tepelných zdrojů (nad topením), aby na něj přímo nedopadaly sluneční paprsky a nebylo vystaveno silnějšímu proudění vzduchu (klimatizace, ventilace). Pohybové čidlo je určeno pouze do vnitřních prostor. Návod je společný pro obě verze čidel GSMPIR3A i 3B. Všechny nastavení a funkce týkající se relé, vstupu IN1 a IN2 jsou určeny pouze pro GSMPIR3B. Záruka: Na zařízení je poskytována záruka v délce trvání 24 měsíců, na vnitřní akumulátor 6 měsíců. Záruka se nevztahuje na mechanické poškození, na poškození vlivem nesprávného používání, vlivem připojení neautorizovaného příslušenství a zejména v případě připojení jiné nabíječky než té, která je dodávána výrobcem. Servis provádí pouze výrobce na níže uvedené adrese. Vyhrazujeme si právo na provedení libovolných změn v návodu, na doplňování a změnu příkazů. Výrobek byl testován pouze v sítích českých a slovenských operátorů. Všechny vlastnosti byly k datu 30.leden 2008 plně funkční. Neneseme zodpovědnost za nefunkčnost v souvislosti se změnami na straně operátorů po tomto datu a za nefunkčnost v jiných zemích. Zavazujeme se však případné problémy v ČR a SR odstranit v nové verzi firmware. Pro změnu firmware je třeba zaslat výrobek k výrobci (aktualizaci firmware nelze provádět na dálku). Výrobce, servis, technická podpora, zakázkové úpravy: FLAJZAR,s.r.o., flajzar@flajzar.cz, Adresa servisu: Lidéřovice č.p.151, Vnorovy (u Veselí nad Moravou) tel.: , , , fax: , technické dotazy k zařízení zasílejte nejlépe em na technik@flajzar.cz, v krajním případě volejte na : (Po Pá 8,00 16,00). Kontakt na vývojáře zařízení (podrobnější tech. dotazy, náměty, požadavky): vyvoj@flajzar.cz 12
