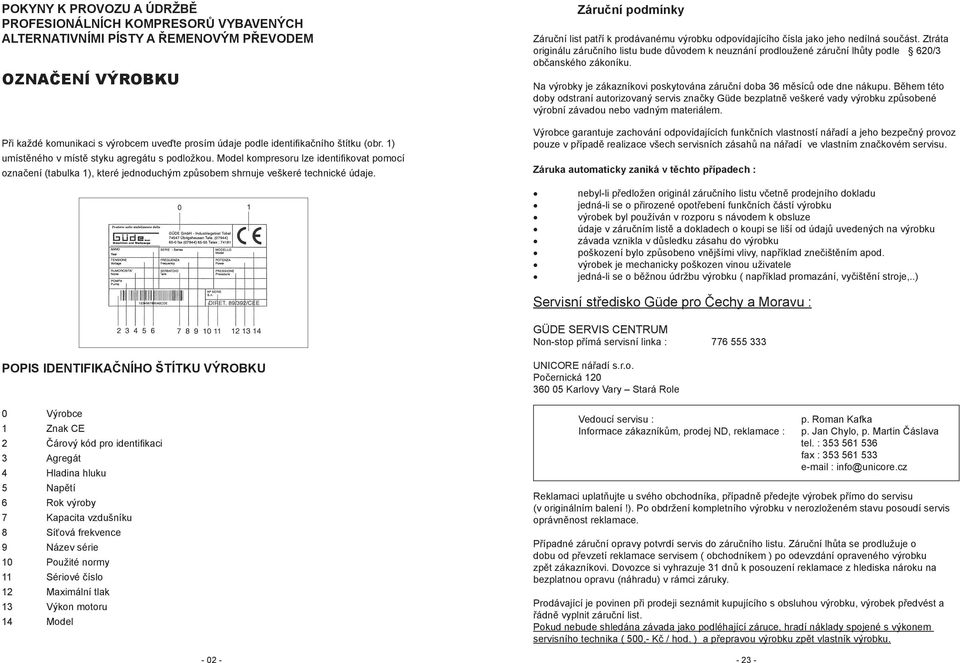

2 POKYNY K PROVOZU A ÚDRŽBĚ PROFESIONÁLNÍCH KOMPRESORŮ VYBAVENÝCH ALTERNATIVNÍMI PÍSTY A ŘEMENOVÝM PŘEVODEM OZNAČENÍ VÝROBKU Při každé komunikaci s výrobcem uveďte prosím údaje podle identifikačního štítku (obr. 1) umístěného v místě styku agregátu s podložkou. Model kompresoru lze identifikovat pomocí označení (tabulka 1), které jednoduchým způsobem shrnuje veškeré technické údaje. Záruční podmínky Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta originálu záručního listu bude důvodem k neuznání prodloužené záruční lhůty podle 620/3 občanského zákoníku. Na výrobky je zákazníkovi poskytována záruční doba 36 měsíců ode dne nákupu. Během této doby odstraní autorizovaný servis značky Güde bezplatně veškeré vady výrobku způsobené výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí ve vlastním značkovém servisu. Záruka automaticky zaniká v těchto případech : nebyl-li předložen originál záručního listu včetně prodejního dokladu jedná-li se o přirozené opotřebení funkčních částí výrobku výrobek byl používán v rozporu s návodem k obsluze údaje v záručním listě a dokladech o koupi se liší od údajů uvedených na výrobku závada vznikla v důsledku zásahu do výrobku poškození bylo způsobeno vnějšími vlivy, například znečištěním apod. výrobek je mechanicky poškozen vinou uživatele jedná-li se o běžnou údržbu výrobku ( například promazání, vyčištění stroje,..) Servisní středisko Güde pro Čechy a Moravu : GÜDE SERVIS CENTRUM Non-stop přímá servisní linka : POPIS IDENTIFIKAČNÍHO ŠTÍTKU VÝROBKU 0 Výrobce 1 Znak CE 2 Čárový kód pro identifikaci 3 Agregát 4 Hladina hluku 5 Napětí 6 Rok výroby 7 Kapacita vzdušníku 8 Síťová frekvence 9 Název série 10 Použité normy 11 Sériové číslo 12 Maximální tlak 13 Výkon motoru 14 Model UNICORE nářadí s.r.o. Počernická Karlovy Vary Stará Role Vedoucí servisu : Informace zákazníkům, prodej ND, reklamace : p. Roman Kafka p. Jan Chylo, p. Martin Čáslava tel. : fax : info@unicore.cz Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (v originálním balení!). Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace. Případné záruční opravy potvrdí servis do záručního listu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem ( obchodníkem ) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 31 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. Pokud nebude shledána závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika ( 500,- Kč / hod. ) a přepravou výrobku zpět vlastník výrobku

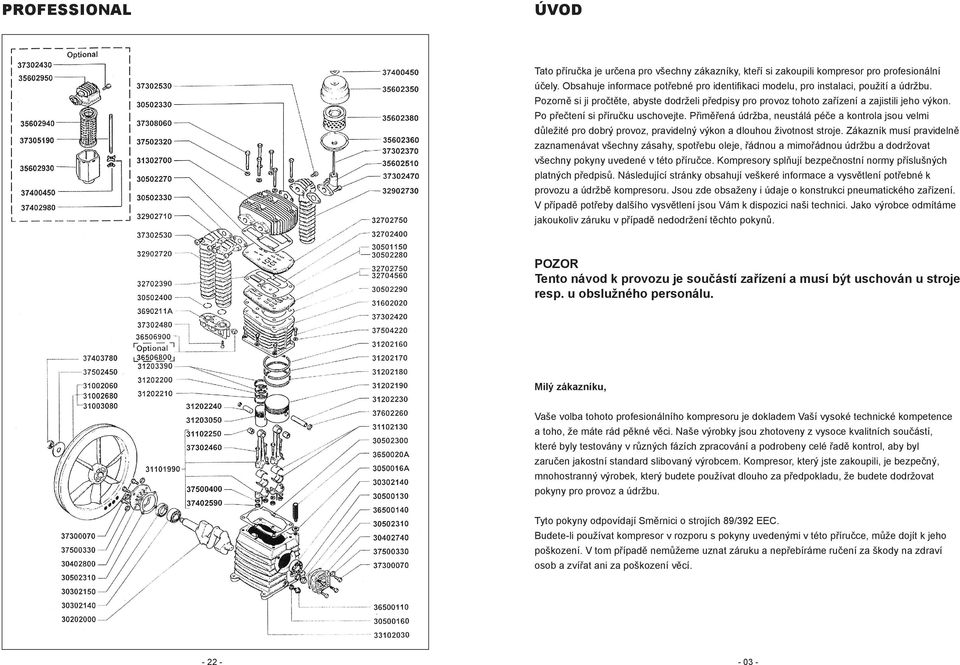

3 PROFESSIONAL ÚVOD Tato příručka je určena pro všechny zákazníky, kteří si zakoupili kompresor pro profesionální účely. Obsahuje informace potřebné pro identifikaci modelu, pro instalaci, použití a údržbu. Pozorně si ji pročtěte, abyste dodrželi předpisy pro provoz tohoto zařízení a zajistili jeho výkon. Po přečtení si příručku uschovejte. Přiměřená údržba, neustálá péče a kontrola jsou velmi důležité pro dobrý provoz, pravidelný výkon a dlouhou životnost stroje. Zákazník musí pravidelně zaznamenávat všechny zásahy, spotřebu oleje, řádnou a mimořádnou údržbu a dodržovat všechny pokyny uvedené v této příručce. Kompresory splňují bezpečnostní normy příslušných platných předpisů. Následující stránky obsahují veškeré informace a vysvětlení potřebné k provozu a údržbě kompresoru. Jsou zde obsaženy i údaje o konstrukci pneumatického zařízení. V případě potřeby dalšího vysvětlení jsou Vám k dispozici naši technici. Jako výrobce odmítáme jakoukoliv záruku v případě nedodržení těchto pokynů. POZOR Tento návod k provozu je součástí zařízení a musí být uschován u stroje resp. u obslužného personálu. Milý zákazníku, Vaše volba tohoto profesionálního kompresoru je dokladem Vaší vysoké technické kompetence a toho, že máte rád pěkné věci. Naše výrobky jsou zhotoveny z vysoce kvalitních součástí, které byly testovány v různých fázích zpracování a podrobeny celé řadě kontrol, aby byl zaručen jakostní standard slibovaný výrobcem. Kompresor, který jste zakoupili, je bezpečný, mnohostranný výrobek, který budete používat dlouho za předpokladu, že budete dodržovat pokyny pro provoz a údržbu. Tyto pokyny odpovídají Směrnici o strojích 89/392 EEC. Budete-li používat kompresor v rozporu s pokyny uvedenými v této příručce, může dojít k jeho poškození. V tom případě nemůžeme uznat záruku a nepřebíráme ručení za škody na zdraví osob a zvířat ani za poškození věcí

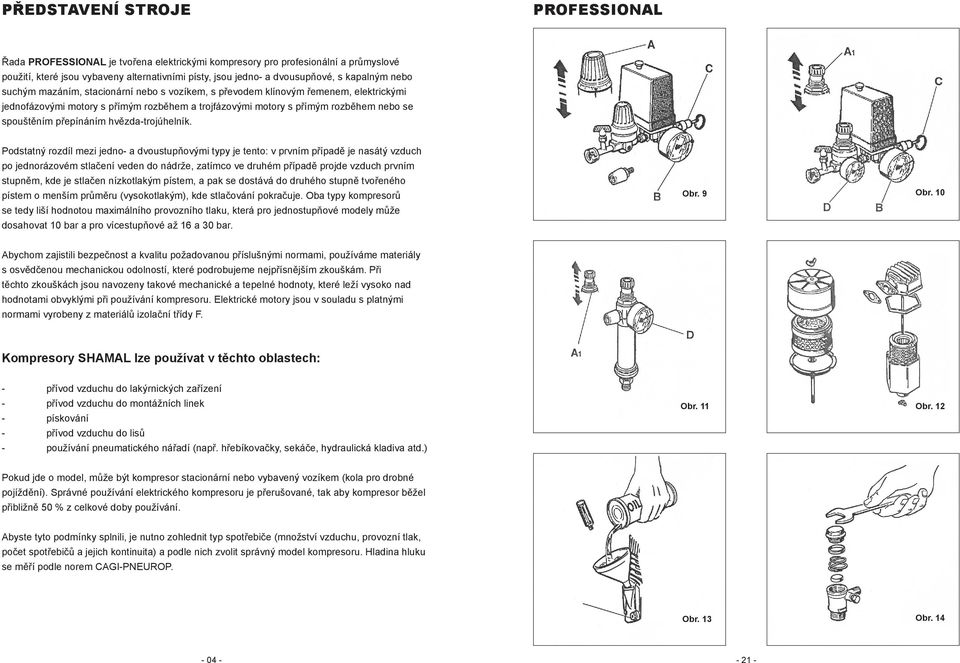

4 PŘEDSTAVENÍ STROJE PROFESSIONAL Řada PROFESSIONAL je tvořena elektrickými kompresory pro profesionální a průmyslové použití, které jsou vybaveny alternativními písty, jsou jedno- a dvousupňové, s kapalným nebo suchým mazáním, stacionární nebo s vozíkem, s převodem klínovým řemenem, elektrickými jednofázovými motory s přímým rozběhem a trojfázovými motory s přímým rozběhem nebo se spouštěním přepínáním hvězda-trojúhelník. Podstatný rozdíl mezi jedno- a dvoustupňovými typy je tento: v prvním případě je nasátý vzduch po jednorázovém stlačení veden do nádrže, zatímco ve druhém případě projde vzduch prvním stupněm, kde je stlačen nízkotlakým pístem, a pak se dostává do druhého stupně tvořeného pístem o menším průměru (vysokotlakým), kde stlačování pokračuje. Oba typy kompresorů se tedy liší hodnotou maximálního provozního tlaku, která pro jednostupňové modely může dosahovat 10 bar a pro vícestupňové až 16 a 30 bar. Obr. 9 Obr. 10 Abychom zajistili bezpečnost a kvalitu požadovanou příslušnými normami, používáme materiály s osvědčenou mechanickou odolností, které podrobujeme nejpřísnějším zkouškám. Při těchto zkouškách jsou navozeny takové mechanické a tepelné hodnoty, které leží vysoko nad hodnotami obvyklými při používání kompresoru. Elektrické motory jsou v souladu s platnými normami vyrobeny z materiálů izolační třídy F. Kompresory SHAMAL lze používat v těchto oblastech: - přívod vzduchu do lakýrnických zařízení - přívod vzduchu do montážních linek - pískování - přívod vzduchu do lisů - používání pneumatického nářadí (např. hřebíkovačky, sekáče, hydraulická kladiva atd.) Obr. 11 Obr. 12 Pokud jde o model, může být kompresor stacionární nebo vybavený vozíkem (kola pro drobné pojíždění). Správné používání elektrického kompresoru je přerušované, tak aby kompresor běžel přibližně 50 % z celkové doby používání. Abyste tyto podmínky splnili, je nutno zohlednit typ spotřebiče (množství vzduchu, provozní tlak, počet spotřebičů a jejich kontinuita) a podle nich zvolit správný model kompresoru. Hladina hluku se měří podle norem CAGI-PNEUROP. Obr. 13 Obr

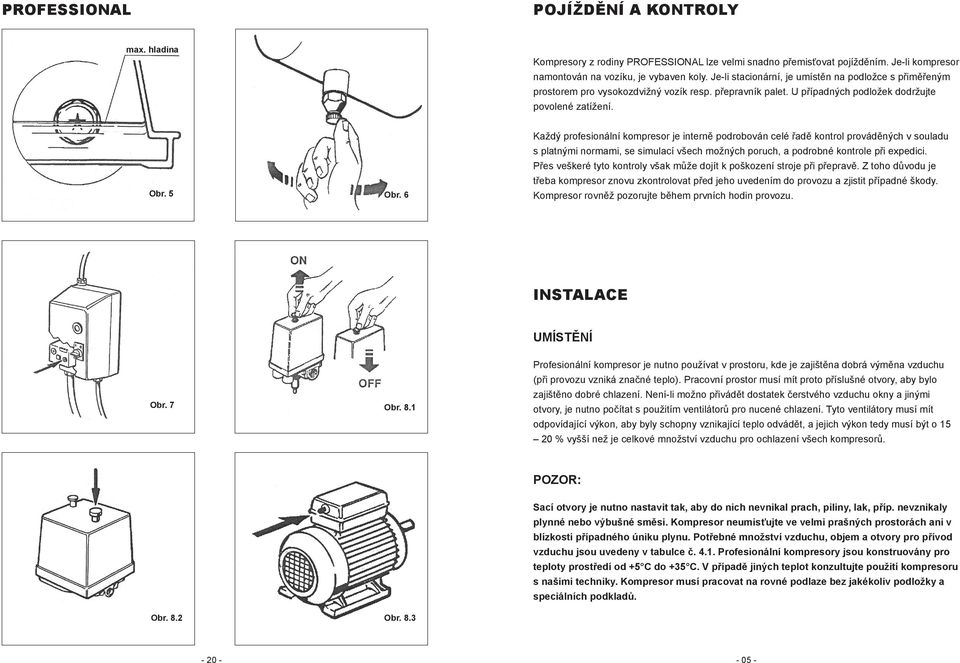

5 PROFESSIONAL POJÍŽDĚNÍ A KONTROLY max. hladina Kompresory z rodiny PROFESSIONAL lze velmi snadno přemisťovat pojížděním. Je-li kompresor namontován na vozíku, je vybaven koly. Je-li stacionární, je umístěn na podložce s přiměřeným prostorem pro vysokozdvižný vozík resp. přepravník palet. U případných podložek dodržujte povolené zatížení. Obr. 5 Obr. 6 Každý profesionální kompresor je interně podrobován celé řadě kontrol prováděných v souladu s platnými normami, se simulací všech možných poruch, a podrobné kontrole při expedici. Přes veškeré tyto kontroly však může dojít k poškození stroje při přepravě. Z toho důvodu je třeba kompresor znovu zkontrolovat před jeho uvedením do provozu a zjistit případné škody. Kompresor rovněž pozorujte během prvních hodin provozu. INSTALACE UMÍSTĚNÍ Obr. 7 Obr. 8.1 Profesionální kompresor je nutno používat v prostoru, kde je zajištěna dobrá výměna vzduchu (při provozu vzniká značné teplo). Pracovní prostor musí mít proto příslušné otvory, aby bylo zajištěno dobré chlazení. Není-li možno přivádět dostatek čerstvého vzduchu okny a jinými otvory, je nutno počítat s použitím ventilátorů pro nucené chlazení. Tyto ventilátory musí mít odpovídající výkon, aby byly schopny vznikající teplo odvádět, a jejich výkon tedy musí být o % vyšší než je celkové množství vzduchu pro ochlazení všech kompresorů. POZOR: Obr. 8.2 Obr. 8.3 Sací otvory je nutno nastavit tak, aby do nich nevnikal prach, piliny, lak, příp. nevznikaly plynné nebo výbušné směsi. Kompresor neumisťujte ve velmi prašných prostorách ani v blízkosti případného úniku plynu. Potřebné množství vzduchu, objem a otvory pro přívod vzduchu jsou uvedeny v tabulce č Profesionální kompresory jsou konstruovány pro teploty prostředí od +5 C do +35 C. V případě jiných teplot konzultujte použití kompresoru s našimi techniky. Kompresor musí pracovat na rovné podlaze bez jakékoliv podložky a speciálních podkladů

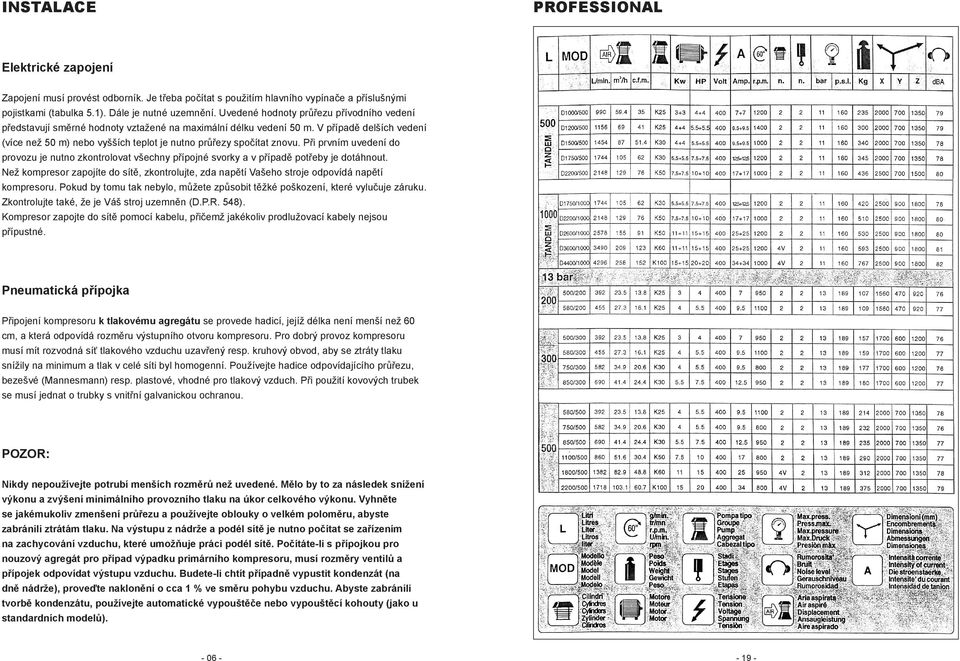

6 INSTALACE PROFESSIONAL Elektrické zapojení Zapojení musí provést odborník. Je třeba počítat s použitím hlavního vypínače a příslušnými pojistkami (tabulka 5.1). Dále je nutné uzemnění. Uvedené hodnoty průřezu přívodního vedení představují směrné hodnoty vztažené na maximální délku vedení 50 m. V případě delších vedení (více než 50 m) nebo vyšších teplot je nutno průřezy spočítat znovu. Při prvním uvedení do provozu je nutno zkontrolovat všechny přípojné svorky a v případě potřeby je dotáhnout. Než kompresor zapojíte do sítě, zkontrolujte, zda napětí Vašeho stroje odpovídá napětí kompresoru. Pokud by tomu tak nebylo, můžete způsobit těžké poškození, které vylučuje záruku. Zkontrolujte také, že je Váš stroj uzemněn (D.P.R. 548). Kompresor zapojte do sítě pomocí kabelu, přičemž jakékoliv prodlužovací kabely nejsou přípustné. Pneumatická přípojka Připojení kompresoru k tlakovému agregátu se provede hadicí, jejíž délka není menší než 60 cm, a která odpovídá rozměru výstupního otvoru kompresoru. Pro dobrý provoz kompresoru musí mít rozvodná síť tlakového vzduchu uzavřený resp. kruhový obvod, aby se ztráty tlaku snížily na minimum a tlak v celé síti byl homogenní. Používejte hadice odpovídajícího průřezu, bezešvé (Mannesmann) resp. plastové, vhodné pro tlakový vzduch. Při použití kovových trubek se musí jednat o trubky s vnitřní galvanickou ochranou. POZOR: Nikdy nepoužívejte potrubí menších rozměrů než uvedené. Mělo by to za následek snížení výkonu a zvýšení minimálního provozního tlaku na úkor celkového výkonu. Vyhněte se jakémukoliv zmenšení průřezu a používejte oblouky o velkém poloměru, abyste zabránili ztrátám tlaku. Na výstupu z nádrže a podél sítě je nutno počítat se zařízením na zachycování vzduchu, které umožňuje práci podél sítě. Počítáte-li s přípojkou pro nouzový agregát pro případ výpadku primárního kompresoru, musí rozměry ventilů a přípojek odpovídat výstupu vzduchu. Budete-li chtít případně vypustit kondenzát (na dně nádrže), proveďte naklonění o cca 1 % ve směru pohybu vzduchu. Abyste zabránili tvorbě kondenzátu, používejte automatické vypouštěče nebo vypouštěcí kohouty (jako u standardních modelů)

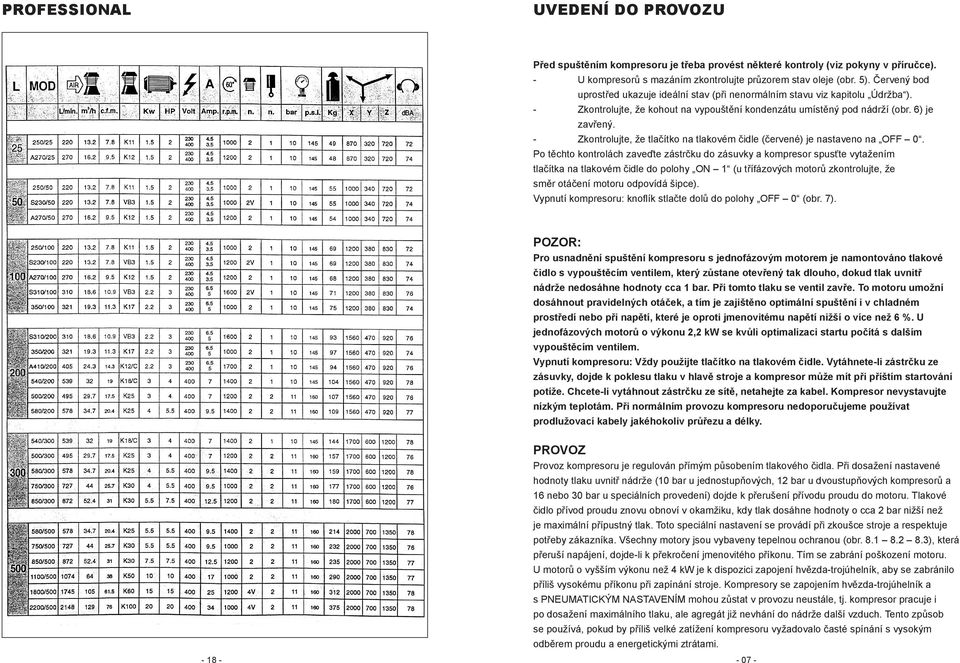

7 PROFESSIONAL UVEDENÍ DO PROVOZU Před spuštěním kompresoru je třeba provést některé kontroly (viz pokyny v příručce). U kompresorů s mazáním zkontrolujte průzorem stav oleje (obr. 5). Červený bod uprostřed ukazuje ideální stav (při nenormálním stavu viz kapitolu Údržba ). Zkontrolujte, že kohout na vypouštění kondenzátu umístěný pod nádrží (obr. 6) je zavřený. Zkontrolujte, že tlačítko na tlakovém čidle (červené) je nastaveno na OFF 0. Po těchto kontrolách zaveďte zástrčku do zásuvky a kompresor spusťte vytažením tlačítka na tlakovém čidle do polohy ON 1 (u třífázových motorů zkontrolujte, že směr otáčení motoru odpovídá šipce). Vypnutí kompresoru: knoflík stlačte dolů do polohy OFF 0 (obr. 7). POZOR: Pro usnadnění spuštění kompresoru s jednofázovým motorem je namontováno tlakové čidlo s vypouštěcím ventilem, který zůstane otevřený tak dlouho, dokud tlak uvnitř nádrže nedosáhne hodnoty cca 1 bar. Při tomto tlaku se ventil zavře. To motoru umožní dosáhnout pravidelných otáček, a tím je zajištěno optimální spuštění i v chladném prostředí nebo při napětí, které je oproti jmenovitému napětí nižší o více než 6 %. U jednofázových motorů o výkonu 2,2 kw se kvůli optimalizaci startu počítá s dalším vypouštěcím ventilem. Vypnutí kompresoru: Vždy použijte tlačítko na tlakovém čidle. Vytáhnete-li zástrčku ze zásuvky, dojde k poklesu tlaku v hlavě stroje a kompresor může mít při příštím startování potíže. Chcete-li vytáhnout zástrčku ze sítě, netahejte za kabel. Kompresor nevystavujte nízkým teplotám. Při normálním provozu kompresoru nedoporučujeme používat prodlužovací kabely jakéhokoliv průřezu a délky. PROVOZ Provoz kompresoru je regulován přímým působením tlakového čidla. Při dosažení nastavené hodnoty tlaku uvnitř nádrže (10 bar u jednostupňových, 12 bar u dvoustupňových kompresorů a 16 nebo 30 bar u speciálních provedení) dojde k přerušení přívodu proudu do motoru. Tlakové čidlo přívod proudu znovu obnoví v okamžiku, kdy tlak dosáhne hodnoty o cca 2 bar nižší než je maximální přípustný tlak. Toto speciální nastavení se provádí při zkoušce stroje a respektuje potřeby zákazníka. Všechny motory jsou vybaveny tepelnou ochranou (obr ), která přeruší napájení, dojde-li k překročení jmenovitého příkonu. Tím se zabrání poškození motoru. U motorů o vyšším výkonu než 4 kw je k dispozici zapojení hvězda-trojúhelník, aby se zabránilo příliš vysokému příkonu při zapínání stroje. Kompresory se zapojením hvězda-trojúhelník a s PNEUMATICKÝM NASTAVENÍM mohou zůstat v provozu neustále, tj. kompresor pracuje i po dosažení maximálního tlaku, ale agregát již nevhání do nádrže další vzduch. Tento způsob se používá, pokud by příliš velké zatížení kompresoru vyžadovalo časté spínání s vysokým odběrem proudu a energetickými ztrátami

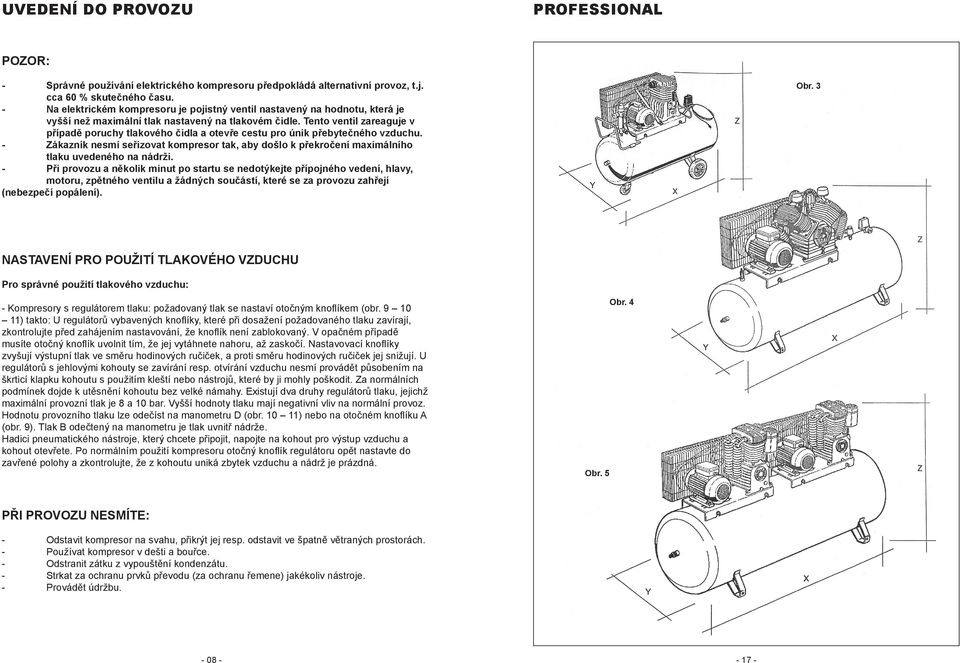

8 UVEDENÍ DO PROVOZU PROFESSIONAL POZOR: - Správné používání elektrického kompresoru předpokládá alternativní provoz, t.j. cca 60 % skutečného času. - Na elektrickém kompresoru je pojistný ventil nastavený na hodnotu, která je vyšší než maximální tlak nastavený na tlakovém čidle. Tento ventil zareaguje v případě poruchy tlakového čidla a otevře cestu pro únik přebytečného vzduchu. - Zákazník nesmí seřizovat kompresor tak, aby došlo k překročení maximálního tlaku uvedeného na nádrži. - Při provozu a několik minut po startu se nedotýkejte přípojného vedení, hlavy, motoru, zpětného ventilu a žádných součástí, které se za provozu zahřejí (nebezpečí popálení). Obr. 3 NASTAVENÍ PRO POUŽITÍ TLAKOVÉHO VZDUCHU Pro správné použití tlakového vzduchu: - Kompresory s regulátorem tlaku: požadovaný tlak se nastaví otočným knoflíkem (obr ) takto: U regulátorů vybavených knoflíky, které při dosažení požadovaného tlaku zavírají, zkontrolujte před zahájením nastavování, že knoflík není zablokovaný. V opačném případě musíte otočný knoflík uvolnit tím, že jej vytáhnete nahoru, až zaskočí. Nastavovací knoflíky zvyšují výstupní tlak ve směru hodinových ručiček, a proti směru hodinových ručiček jej snižují. U regulátorů s jehlovými kohouty se zavírání resp. otvírání vzduchu nesmí provádět působením na škrticí klapku kohoutu s použitím kleští nebo nástrojů, které by ji mohly poškodit. Za normálních podmínek dojde k utěsnění kohoutu bez velké námahy. Existují dva druhy regulátorů tlaku, jejichž maximální provozní tlak je 8 a 10 bar. Vyšší hodnoty tlaku mají negativní vliv na normální provoz. Hodnotu provozního tlaku lze odečíst na manometru D (obr ) nebo na otočném knoflíku A (obr. 9). Tlak B odečtený na manometru je tlak uvnitř nádrže. Hadici pneumatického nástroje, který chcete připojit, napojte na kohout pro výstup vzduchu a kohout otevřete. Po normálním použití kompresoru otočný knoflík regulátoru opět nastavte do zavřené polohy a zkontrolujte, že z kohoutu uniká zbytek vzduchu a nádrž je prázdná. Obr. 5 Obr. 4 PŘI PROVOZU NESMÍTE: - Odstavit kompresor na svahu, přikrýt jej resp. odstavit ve špatně větraných prostorách. - Používat kompresor v dešti a bouřce. - Odstranit zátku z vypouštění kondenzátu. - Strkat za ochranu prvků převodu (za ochranu řemene) jakékoliv nástroje. - Provádět údržbu

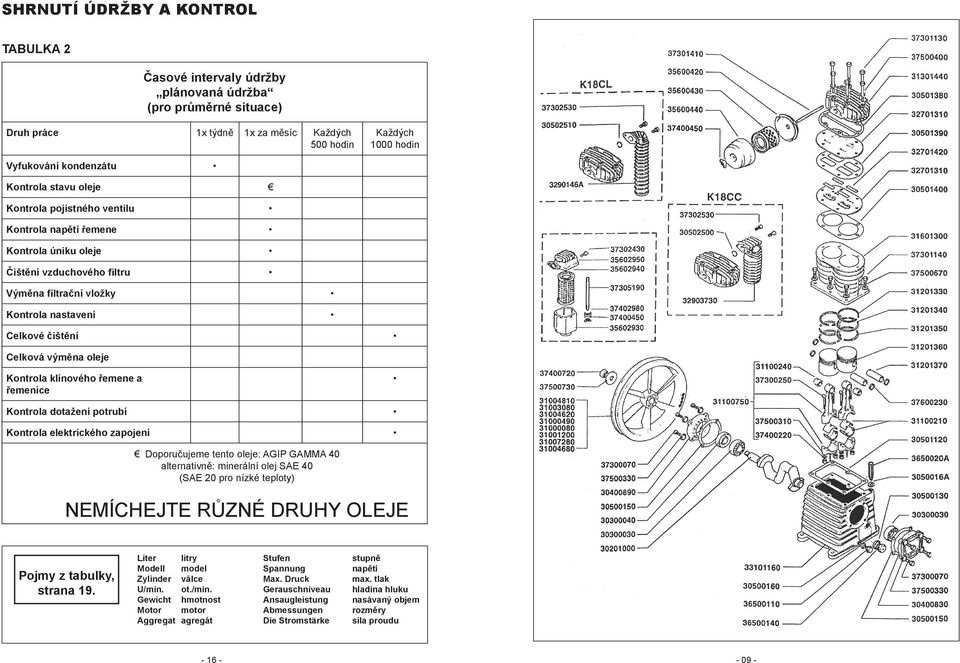

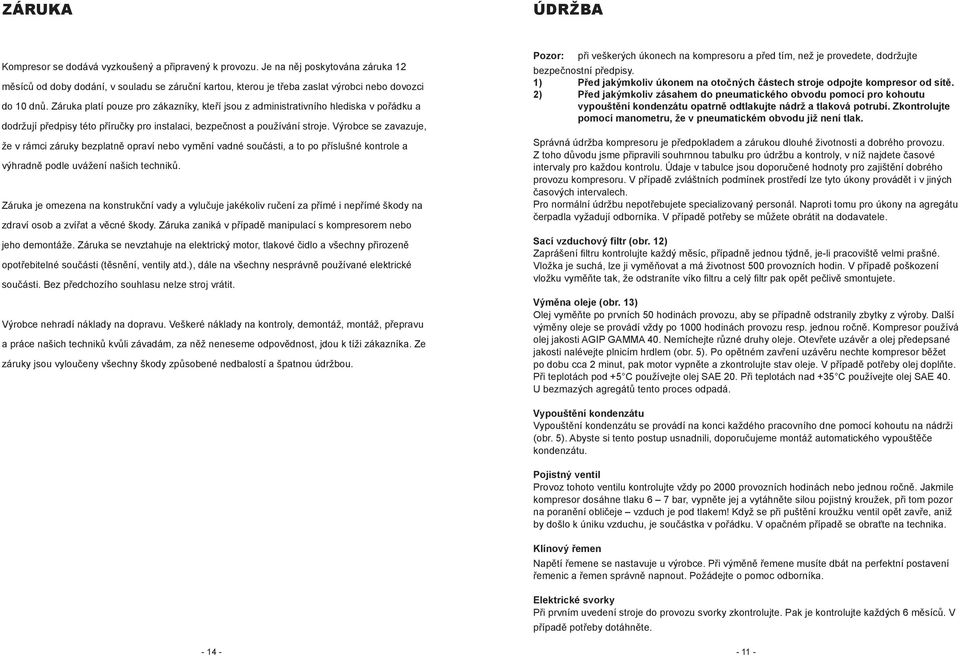

9 SHRNUTÍ ÚDRŽBY A KONTROL TABULKA 2 Časové intervaly údržby plánovaná údržba (pro průměrné situace) Druh práce 1x týdně Vyfukování kondenzátu 1x za měsíc Každých 500 hodin Každých 1000 hodin Kontrola stavu oleje Kontrola pojistného ventilu Kontrola napětí řemene Kontrola úniku oleje Čištění vzduchového filtru Výměna filtrační vložky Kontrola nastavení Celkové čištění Celková výměna oleje Kontrola klínového řemene a řemenice Kontrola dotažení potrubí Kontrola elektrického zapojení Doporučujeme tento oleje: AGIP GAMMA 40 alternativně: minerální olej SAE 40 (SAE 20 pro nízké teploty) NEMÍCHEJTE RŮZNÉ DRUHY OLEJE Pojmy z tabulky, strana 19. Liter Modell Zylinder U/min. Gewicht Motor Aggregat litry model válce ot./min. hmotnost motor agregát Stufen Spannung Max. Druck Gerauschniveau Ansaugleistung Abmessungen Die Stromstärke stupně napětí max. tlak hladina hluku nasávaný objem rozměry síla proudu

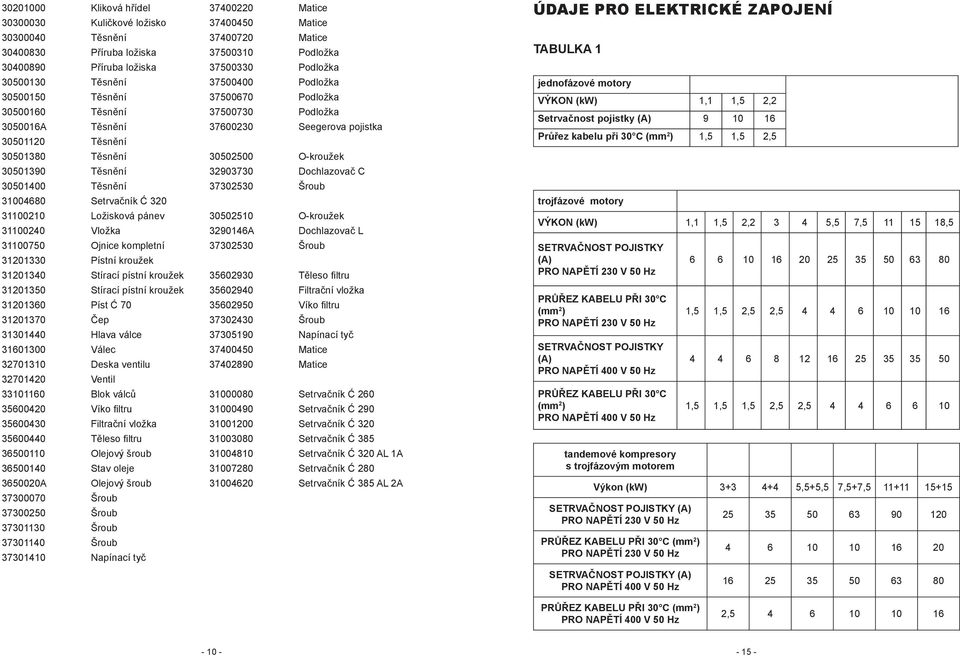

10 Kliková hřídel Kuličkové ložisko Těsnění Příruba ložiska Příruba ložiska Těsnění Těsnění Těsnění A Těsnění Těsnění Těsnění Těsnění Těsnění Setrvačník Ć Ložisková pánev Vložka Ojnice kompletní Pístní kroužek Stírací pístní kroužek Stírací pístní kroužek Píst Ć Čep Hlava válce Válec Deska ventilu Ventil Blok válců Víko filtru Filtrační vložka Těleso filtru Olejový šroub Stav oleje A Olejový šroub Šroub Šroub Šroub Šroub Napínací tyč Matice Matice Matice Podložka Podložka Podložka Podložka Podložka Seegerova pojistka O-kroužek Dochlazovač C Šroub O-kroužek A Dochlazovač L Šroub Těleso filtru Filtrační vložka Víko filtru Šroub Napínací tyč Matice Matice Setrvačník Ć Setrvačník Ć Setrvačník Ć Setrvačník Ć Setrvačník Ć 320 AL 1A Setrvačník Ć Setrvačník Ć 385 AL 2A ÚDAJE PRO ELEKTRICKÉ ZAPOJENÍ TABULKA 1 jednofázové motory VÝKON (kw) 1,1 1,5 2,2 Setrvačnost pojistky (A) Průřez kabelu při 30 C (mm 2 ) 1,5 1,5 2,5 trojfázové motory VÝKON (kw) 1,1 1,5 2, ,5 7, ,5 SETRVAČNOST POJISTKY (A) PRO NAPĚTÍ 230 V 50 Hz PRŮŘEZ KABELU PŘI 30 C (mm 2 ) PRO NAPĚTÍ 230 V 50 Hz SETRVAČNOST POJISTKY (A) PRO NAPĚTÍ 400 V 50 Hz PRŮŘEZ KABELU PŘI 30 C (mm 2 ) PRO NAPĚTÍ 400 V 50 Hz tandemové kompresory s trojfázovým motorem ,5 1,5 2,5 2, ,5 1,5 1,5 2,5 2, Výkon (kw) ,5+5,5 7,5+7, SETRVAČNOST POJISTKY (A) PRO NAPĚTÍ 230 V 50 Hz PRŮŘEZ KABELU PŘI 30 C (mm 2 ) PRO NAPĚTÍ 230 V 50 Hz SETRVAČNOST POJISTKY (A) PRO NAPĚTÍ 400 V 50 Hz PRŮŘEZ KABELU PŘI 30 C (mm 2 ) PRO NAPĚTÍ 400 V 50 Hz 2,
