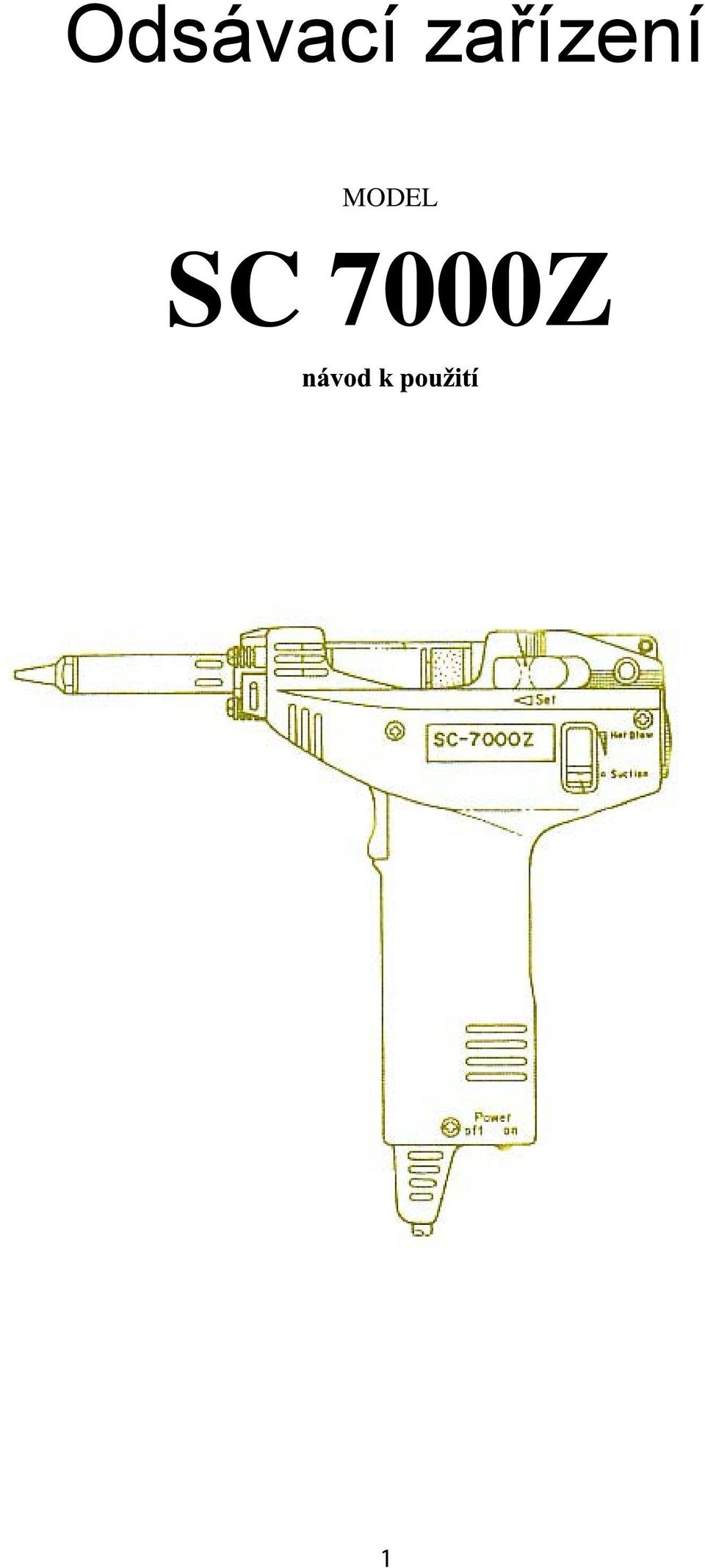

1 Odsávací zařízení MODEL SC 7000Z 1

2 efektivní postup práce. komponenty. v hadicích. kombinaci s horkovzdušnou tryskou. (obj. Hrot regulace. sensorem propojeným s obvody tepelné o Horkovzdušná jednotka Pro obj. 4SMD 010) a horkovzdušný filtr. vypájí. Pro odpájení SMD vícenásob. vývody (IO, PLCC,..) dodáváme jako novinku nástavec s vakuovou pinzetou, lehce

sensorem propojeným s obvody tepelné o Horkovzdušná jednotka Pro obj.

3 nástroj. TECHNICKÉ ÚDAJE Napájení: Podtlak: Výkon: Váha: W membránové 650 mm Hg 100 W (keramika) o C 420 g 1 náhradní filtr - bylo vystaveno déletrvající vlhkosti nebo zmoklo - bylo nekv VÝSTRAHA:. 1 hrot 2 filtr 3 aretace filtru 4 s 3

membránové 650 mm Hg 100 W (keramika) 350-500 o C 420 g 1

4 1) Hrot LED indikace teploty 8 regulátor teploty hrotu 9 10 v 2) Filtr. 3) Aretace filtru horkovzdušného dmychadla. 7) Indikace teploty 8) Nastavení teploty o C. 4

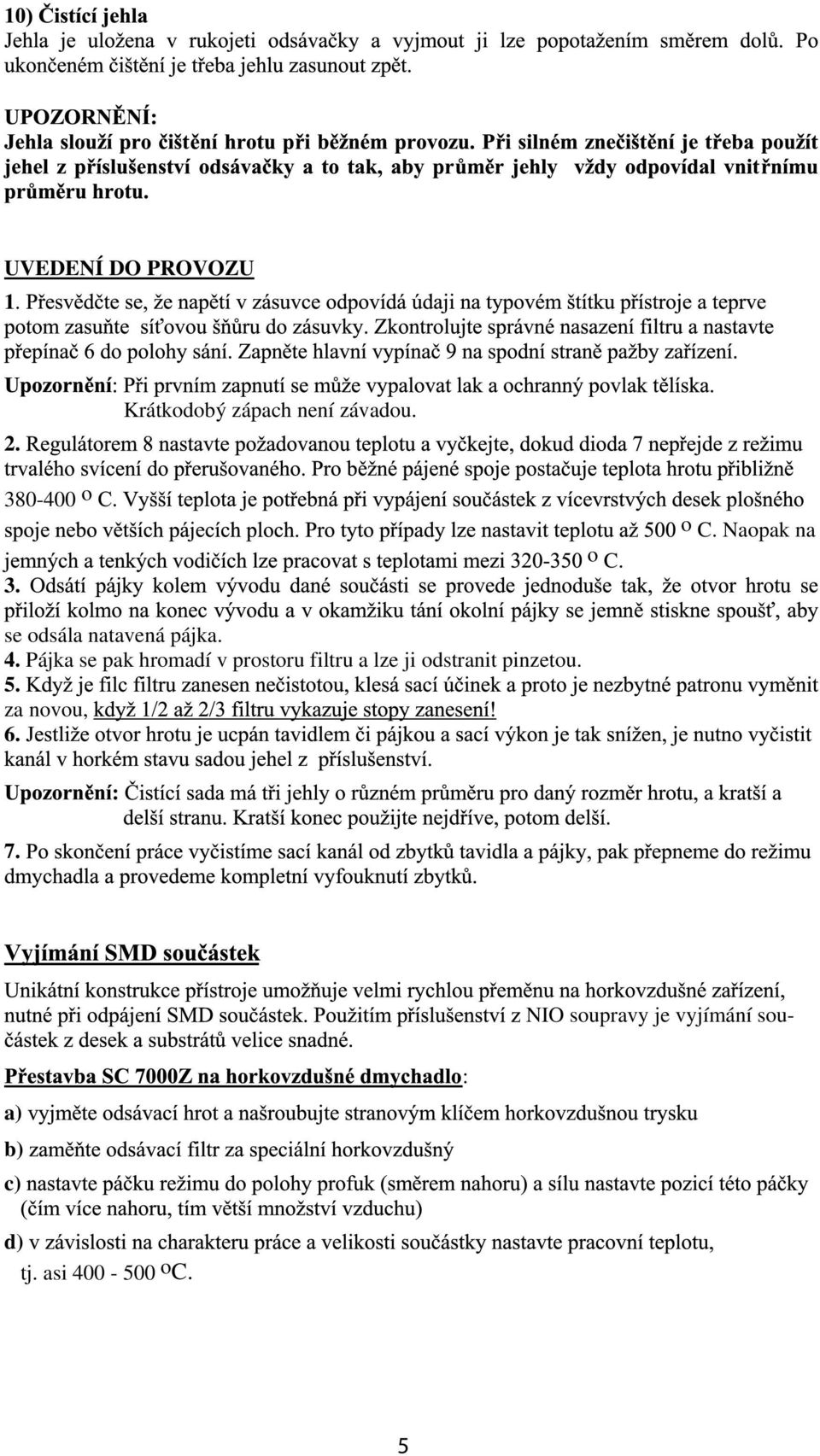

5 UVEDENÍ DO PROVOZU Krátkodobý zápach není závadou o o C. Naopak na 3. o C. se odsála natavená pájka. 4. Pájka se pak hromadí v prostoru filtru a lze ji odstranit pinzetou. 5. za novou, NIO soupravy je vyjímání sou- a) b) c) : d) tj. asi o C. 5

Pájka se pak hromadí v prostoru filtru a lze ji odstranit pinzetou.

6 naprázdno. POZNÁMKA obj. ky ( pozor na jejich poničení ) S odpájecí hrot 1,0 mm STD A odpájecí hrot 0,8 mm STD B odpájecí hrot 1,5 mm STD C odpájecí hrot 0,8 mm štíhlý D odpájecí hrot 0,8 mm velmi štíhlý E odpájecí hrot 1,0 mm štíhlý F odpájecí hrot 1,5 mm štíhlý výkonová deska membrána stojánek pro SC 7000Z SMD souprava ( horkovzdušná tryska) SERVIS ERESCOM V.O.S., Mníšek 258, Liberec tel:

štíhlý 50-01-13 D odpájecí hrot 0,8 mm velmi štíhlý 50-01-16 E odpájecí hrot 1,0 mm štíhlý 50-01-17 F odpájecí hrot 1,5 mm štíhlý 70-06-50

7 Praktická a ověřená doporučení při používání SC7000 slouží k prodloužení životnosti a bezchybné funkci zařízení 1/ Po zapnutí pistole je dobré tuto ponechat přibližně 2 minuty řádně prohřát. Zamezí se tak usazení zbytků cínu na konci trubičky hrotu při vstupu do hlavního filtru. 2/ Po přiložení hrotu na odsávaný vývod součástky je dobré chvíli počkat než dojde k prohřátí celého vývodu a teprve poté odsávat. Obecně platí, že je daleko snažší a efektivnější odsávat vývody součástek na které je těsně před odsátím dodáno malé množství klasické olovnaté pájky. 3/ Několikavrstvé desky které mají prokovené díry a velké plochy je dobré podle možností mírně předehřát třeba horkovzdušnou pistolí většího výkonu. 4/ Provádějte časté čistění filtrační komory, vyčištění lisovaného filtru též prodlužuje jeho životnost. Lisovaný filtr lze pohodlně vyjmout pomocí kvalitních bočních štípaček nebo plochých kleští se zoubky. 5/ Osvědčeným prodloužením životnosti lisovaného filtru je vložení malého kousku jemné kovové vaty do prostoru komory filtru. Vloží se na dno filtru a mechanicky zamačkne tak, aby tato kovová vata tvořila vrstvu o síle kolem 1mm. Kovová vata slouží jako dodatečný první filtr a hlavně na ní kondenzují zbytky tavidel. Další výhodou je velmi jednoduché čištění filtrační komory od zbytků cínu, neboť ten je nalepen na vatě a nikoliv na dně komory. Novou vrstvičku kovové vaty vkládáme vždy při čištění filtru. Jemná kovová ( nerezová ) vata lze zakoupit například v domácích potřebách a slouží k čištění hrnců atd. Vata musí být skutečně jemná a zbavená všech případných přísad jako je třeba mýdlo či jiné čistící přípravky. Též lze zakoupit v železářství v malém balíčku ( 5 x 5 x 10cm ) který Vám při běžném užívání vydrží asi 20 let. 6/ Při častém zapínání a vypínání přístroje je potřeba častěji kontrolovat obsah komory filtru aby nedocházelo k sesypání cínových kuliček do prostoru kde končí trubička hrotu. 7/ Čištění hrotu od zbytků tavidel provádějte výhradně suchou minerální houbičkou nebo lněným hadříkem. 8/ Pravidelné čištění trubičky hrotu je velmi důležité, avšak musí být jemné a zároveň účinné. Hrot o velikosti 1mm je dobré čistit strunou o velikosti 0,9mm aby nedošlo k sedření ochranné vrstvy která zamezuje difundaci materiálu hrotu. Pozor, originální čistící tyčinka zasunutá do držadla pistole nedosáhne na konec trubičky. 9/ Životnost malého cigaretového filtru je omezena a po čase dochází k jeho zanešení a odsávací výkon prudce klesá. Tento filtr se nachází za hlavní filtrační komorou a je možné jej nahradit zkráceným skutečným cigaretovým filtrem, avšak jeho životnost je výrazně kratší ( což vzhledem k jeho ceně nevadí ). 10/ Před skončením práce se vždy přesvědčte, zda-li v hrotu nezůstala pájka. K tomuto je možné krátkodobě využít funkci profuku. 11/ Výměnu hrotu provádějte vždy s citem a hroty příliš neutahujte, plně vyhovující je dotažení pouze rukou bez použití nářadí. Je-li hrot již opotřeben tak neposkytuje potřebný tepelný výkon a odsávání není pohodlné. Zdeformované a napuchlé hroty jkteré již nelze zcela volně vsunout do topné hlavice nepoužívejte, neboť může dojít k poškození topného tělesa a to není levná záležitost. Toto doporučení bylo vypracováno firmou KTS-AME s.r.o. na základě vlastních zkušeností z provozu a není nikterak závazné.

2/ Po přiložení hrotu na odsávaný vývod součástky je dobré chvíli počkat než dojde k prohřátí celého vývodu a teprve poté odsávat.
