NW-7500 REMOTE SURVEILLANCE WIRELESS CAMERA. Informace o výrobku E D F G CZ UK

Transkript

1 Informace o výrobku B E D F G CZ UK A C H I J A: Objektiv B: Indikátor napájení C: Indikátor připojení D: Zásuvka rozhraní pro síť LAN E: Zásuvka pro připojení antény F: Resetovací tlačítko G: Zásuvka pro připojení kabelu napájecího zdroje. H: Otvor pro připojení držáku kamery (horní strana) I: Otvor pro připojení držáku kamery (spodní strana) J: Zaostřovací kroužek Instalace Obsah Kroky -4 Kroky 5- Kroky - Kroky -4 Kroky 5-8 Připojení Instalace softwaru Základní nastavení kamery Prohlížení obrázků pomocí internetového prohlížeče Zvláštní nastavení kamery Příloha A Připojení kamery Obnovení výchozích nastavení

2 UK. Připojte síťový kabel UTP do síťové zásuvky (D).. Druhý konec síťového kabelu UTP připojte ke směrovači / síti / počítači PC. Připojte anténu do anténní zásuvky (E).. Zapojte kolík napájecího zdroje do konektoru napájení (G).. Připojte síťový adaptér do zásuvky. Rozsvítí se LED indikátor napájení (B). 4 Pokud se LED indikátor napájení nerozsvítí, zkontrolujte: - Stav napájecího zdroje. - Stav zapojení. Kamera je nyní připojena.

3 Instalace softwaru CZ UK Vložte disk CD-ROM do jednotky CD-ROM. 5 Tyto pokyny popisují instalaci pro systém Windows XP. Instalace pro systémy Windows 98 SE, Windows ME a Windows 000 se může lišit. Instalace softwaru klepněte na položku "Trust IP Camera Setup Wizard" (Průvodce instalací softwaru kamery Trust). 6 Software pro konfiguraci nastavení prováděného správcem. 7 Klepněte na tlačítko Další (Next). Pokračujte v instalaci.

4 Klepnutím na Yes (Ano) potvrďte souhlas s licenční smlouvou. UK 8 Postupujte podle pokynů až do konce procesu instalace. Instalace bude ukončena, jakmile se přestane zobrazovat průvodce instalací. Instalace softwaru Klepněte na položku "Active-X plug-in (PC only)" (Zásuvný modul Active-X (pouze prostředí PC)). 9 Použití zásuvného modulu ActiveX je nutné pouze k prohlížení pohyblivých obrazů v počítači PC. Pokud zásuvný modul ActiveX nelze použít nebo pokud používáte jiný operační systém, než Windows, použijte zásuvný modul Java. Instalace zásuvného modulu Java vyžaduje připojení k síti internet. 0 Klepněte na tlačítko Další (Next). Pokračujte v instalaci. 4

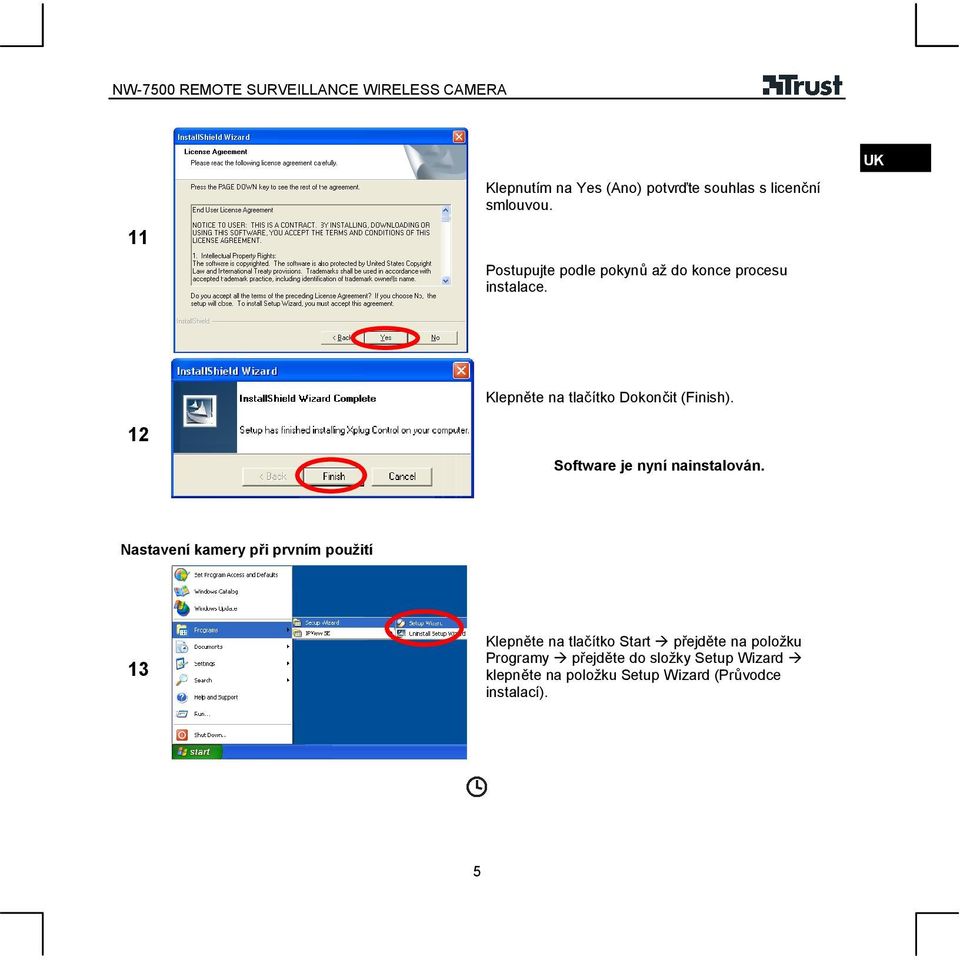

5 Klepnutím na Yes (Ano) potvrďte souhlas s licenční smlouvou. Postupujte podle pokynů až do konce procesu instalace. CZ UK Klepněte na tlačítko Dokončit (Finish). Software je nyní nainstalován. Nastavení kamery při prvním použití Klepněte na tlačítko Start přejděte na položku Programy přejděte do složky Setup Wizard klepněte na položku Setup Wizard (Průvodce instalací). 5

6 . Klepněte na tlačítko Research (Prozkoumat).. Vyberte kameru, kterou chcete konfigurovat.. Klepněte na tlačítko Wizard (Průvodce). UK Pokud je kamera připojena přímo k počítači PC, vyberte statickou IP adresu a masku podsítě. Činnost průvodce může být blokována nastavením brány firewall. V případě nutnosti bránu firewall během instalace vypněte. Po vypnutí brány firewall bude počítač vystaven zvýšenému nebezpečí ze sítě internet. Z těchto důvodů počítač během instalace od sítě internet odpojte, pokud to dovolují okolnosti. Pokud se zobrazí zpráva Change IP address now (Nyní změnit IP adresu), proveďte následující postup:. Klepněte na tlačítko Ano (Yes).. Zadejte ID správce (přihlašovací jméno) a heslo.. Klepněte na tlačítko OK. 5 Výchozí přihlašovací jméno = ' ' (prázdné). Výchozí heslo = ' ' (prázdné). Přihlašovací jméno a heslo jsou citlivé na velká a malá písmena. 6

7 . Do pole IP Address zadejte IP adresu (např ).. Do pole Subnet Mask zadejte masku podsítě (např ).. Do pole Gateway zadejte bránu (např ). 4. Klepněte na tlačítko OK. CZ UK 6 4 Zadaná IP adresa musí ležet v rozsahu místní sítě. Pole Gateway (Brána) je určeno k zadání IP adresy směrovače či modemu. Pokud se směrovač nepoužívá, zadejte hodnotu IP adresa kamery musí být jedinečná a nesmí být totožná s jinou IP adresou, která již byla některému zařízení v síti přiřazena. Počkejte přibližně 60 sekund.. Klepněte na tlačítko Research (Prozkoumat).. Vyberte kameru, kterou chcete konfigurovat.. Klepněte na tlačítko Wizard (Průvodce). 9 Činnost průvodce může být blokována nastavením brány firewall. V případě nutnosti bránu firewall během instalace vypněte. Po vypnutí brány firewall bude počítač vystaven zvýšenému nebezpečí ze sítě internet. Z těchto důvodů počítač během instalace od sítě internet odpojte, pokud to dovolují okolnosti.. Zadejte ID správce (přihlašovací jméno) a heslo.. Klepněte na tlačítko Další (Next). 7 Výchozí přihlašovací jméno = ' ' (prázdné). Výchozí heslo = ' ' (prázdné). 7

8 8 Zobrazí se informace o IP adrese. Klepněte na tlačítko Další (Next). UK Vyberte metodu bezdrátového připojení.. Zadejte název bezdrátové sítě, ke které chcete kameru připojit.. Vyberte kanál bezdrátové sítě. 4. Pokud je síť chráněna pomocí šifrování WEP, zadejte toto šifrování. Zadejte formát šifrovacího klíče (Hex nebo ASCII) a šifrovací kód. 5. Klepněte na tlačítko Další (Next). Pokud jako přístupový bod (Access Point) používáte směrovač či modem, vyberte metodu připojení "Infrastructure". V případě přímého bezdrátového propojení s počítačem PC vyberte položku "AdHoc". 0 Klepnutím na tlačítko Restart (Restartovat) uložte nastavení. Chcete-li nastavení změnit, klepněte na tlačítko Back (Zpět). 8

9 Klepněte na tlačítko Exit (Konec). CZ UK Konfigurace základních nastavení kamery je nyní hotova. Prohlížení obrázků snímaných kamerou pomocí internetového prohlížeče (v místní síti). Spusťte internetový prohlížeč.. Do adresového řádku zadejte IP adresu kamery a stiskněte klávesu Enter. Webová stránka není k dispozici: zkontrolujte nastavení Klepněte na položku View Video ActiveX Mode (Sledovat video - režim ActiveX). Pokud se zobrazí okno s varováním o použití prvků ActiveX, klepněte na možnost Yes (Ano). 9

10 Upravte ostrost obrazu pomocí zaostřovacího kroužku (I). UK 4 Nezobrazuje se pohyblivý obraz: - Zkontrolujte, zda je nainstalován modul ActiveX/Java. - Zkontrolujte, zda jsou v internetovém prohlížeči správně nakonfigurovány moduly ActiveX/Java. Informace o pokročilém nastavení a sledování obrazu kamery v síti internet 5. Další informace naleznete také v podrobném anglickém uživatelském manuálu na disku CD-ROM. Informace o pokročilém nastavení 5 nebo anglický uživatelský manuál na disku CD-ROM. Hotovo. Pokročilá nastavení kamery (umožňující přístup ke sledování obrazu kamery po síti internet) 5 Klepněte na tlačítko Home (Domů). 0

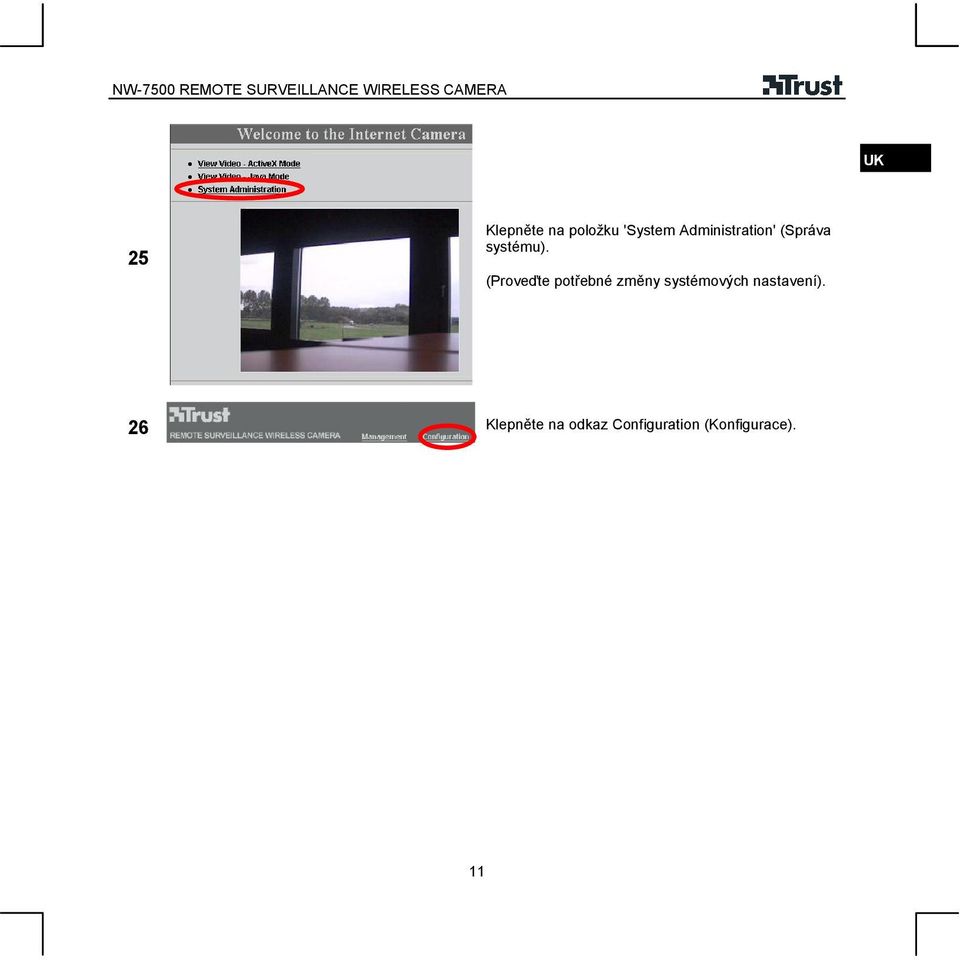

11 CZ UK 5 Klepněte na položku 'System Administration' (Správa systému). (Proveďte potřebné změny systémových nastavení). 6 Klepněte na odkaz Configuration (Konfigurace).

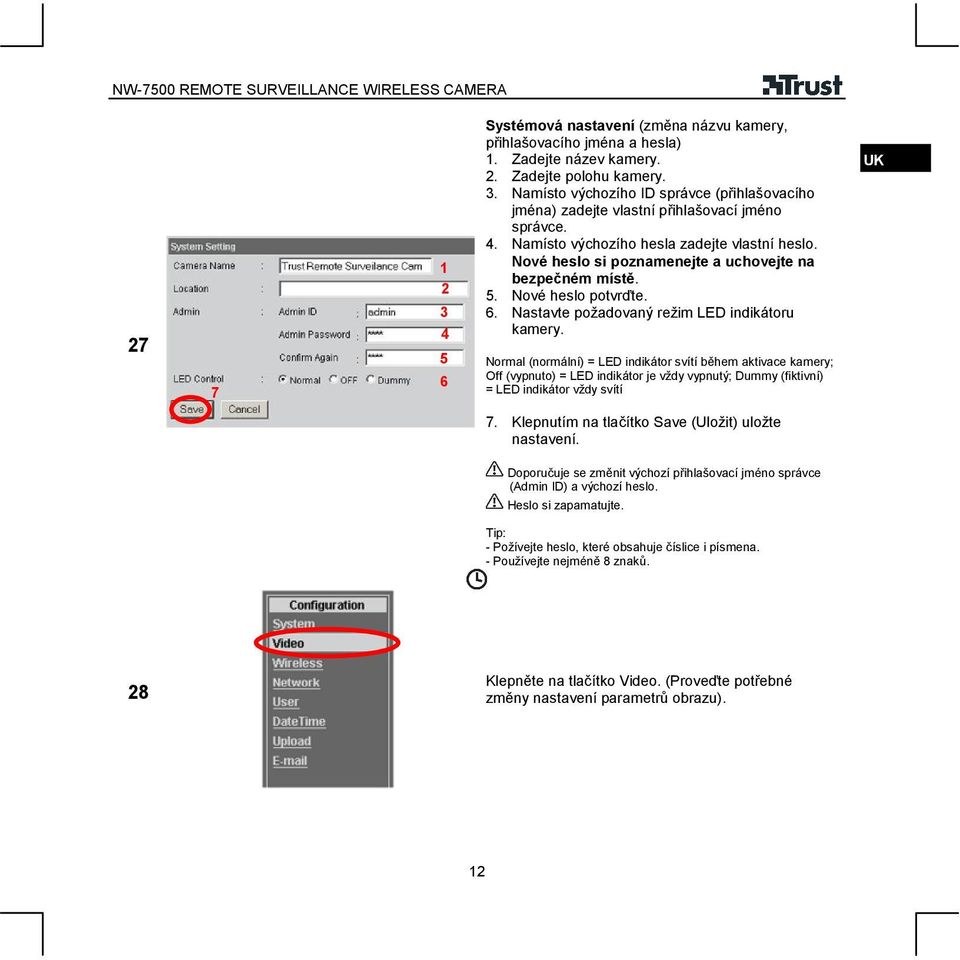

12 Systémová nastavení (změna názvu kamery, přihlašovacího jména a hesla). Zadejte název kamery.. Zadejte polohu kamery.. Namísto výchozího ID správce (přihlašovacího jména) zadejte vlastní přihlašovací jméno správce. 4. Namísto výchozího hesla zadejte vlastní heslo. Nové heslo si poznamenejte a uchovejte na bezpečném místě. 5. Nové heslo potvrďte. 6. Nastavte požadovaný režim LED indikátoru kamery. Normal (normální) = LED indikátor svítí během aktivace kamery; Off (vypnuto) = LED indikátor je vždy vypnutý; Dummy (fiktivní) = LED indikátor vždy svítí UK 7. Klepnutím na tlačítko Save (Uložit) uložte nastavení. Doporučuje se změnit výchozí přihlašovací jméno správce (Admin ID) a výchozí heslo. Heslo si zapamatujte. Tip: - Požívejte heslo, které obsahuje číslice i písmena. - Používejte nejméně 8 znaků. 8 Klepněte na tlačítko Video. (Proveďte potřebné změny nastavení parametrů obrazu).

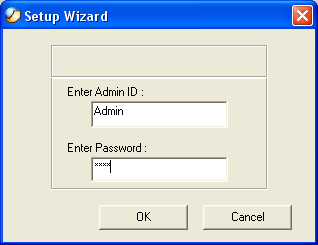

13 . Zadejte přihlašovací jméno správce*. Výchozí přihlašovací jméno správce = ' ' (prázdné). CZ UK. Zadejte heslo. (Výchozí heslo = ' ' (prázdné)). 9. Klepněte na tlačítko OK. Přihlašovací jméno správce a heslo jsou citlivé na velká a malá písmena. * Uživatelské jméno a heslo kamery. 0 Okno Video Setting (nastavení parametrů obrazu) Nastavte požadované rozlišení obrazu pomocí přepínače Video Resolution.. Nastavte požadovanou kompresi pomocí přepínače Compression Rate.. Nastavte požadovanou snímkovou rychlost pomocí přepínače Frame Rate. 4. Nastavte požadovaný jas pomocí číselníku Brightness Control. 5. Nastavte požadovaný kontrast pomocí přepínače Contrast Control 6. Nastavte požadovanou sytost pomocí číselníku Saturation Control. 7. Nastavte požadovaný snímkový kmitočet pomocí přepínače Light Frequency (evropský standard je 50 Hz). 8. Klepněte na tlačítko Save (Uložit). Volba vyššího rozlišení může nepříznivě ovlivnit rychlost pohyblivého obrazu. Volba vyšší/nižší komprese může nepříznivě ovlivnit kvalitu a rychlost pohybu obrazu.

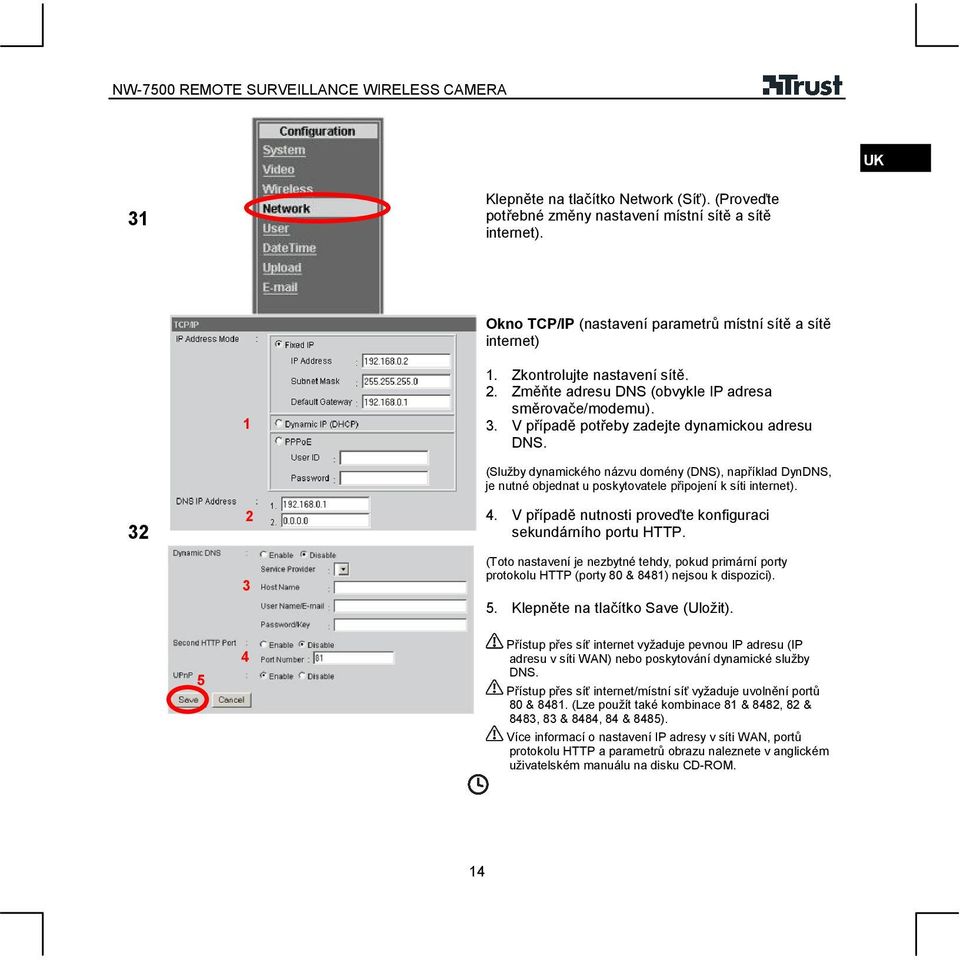

14 UK Klepněte na tlačítko Network (Síť). (Proveďte potřebné změny nastavení místní sítě a sítě internet). Okno TCP/IP (nastavení parametrů místní sítě a sítě internet). Zkontrolujte nastavení sítě.. Změňte adresu DNS (obvykle IP adresa směrovače/modemu).. V případě potřeby zadejte dynamickou adresu DNS. (Služby dynamického názvu domény (DNS), například DynDNS, je nutné objednat u poskytovatele připojení k síti internet). 4. V případě nutnosti proveďte konfiguraci sekundárního portu HTTP. (Toto nastavení je nezbytné tehdy, pokud primární porty protokolu HTTP (porty 80 & 848) nejsou k dispozici). 5. Klepněte na tlačítko Save (Uložit). 5 4 Přístup přes síť internet vyžaduje pevnou IP adresu (IP adresu v síti WAN) nebo poskytování dynamické služby DNS. Přístup přes síť internet/místní síť vyžaduje uvolnění portů 80 & 848. (Lze použít také kombinace 8 & 848, 8 & 848, 8 & 8484, 84 & 8485). Více informací o nastavení IP adresy v síti WAN, portů protokolu HTTP a parametrů obrazu naleznete v anglickém uživatelském manuálu na disku CD-ROM. 4

15 CZ UK Klepněte na tlačítko DateTime (nastavení data a času). Okno Date & Time (nastavení data a času). 4. Nastavte datum.. Nastavte čas.. Klepněte na tlačítko Save (Uložit). Nastavení údajů v rámečku Synchronize with time server (Synchronizovat hodiny podle serveru) má význam pouze tehdy, pokud je časový server v síti k dispozici. Správná funkce kamery je podmíněna správným nastavením data a času. 5 Klepněte na tlačítko (nastavení parametrů elektronické pošty). 5

16 6 4 5 Okno (nastavení parametrů elektronické pošty). (Nastavení odesílání obrázků elektronickou poštou). Účet elektronické pošty:. Zadejte adresu SMTP serveru. (Server pro ochozí poštu, například SMTP.název poskytovatele.cz).. Zadejte elektronickou adresu odesílatele.. Zadejte elektronickou adresu příjemce. 4. Zadejte jméno uživatele elektronické pošty. 5. Zadejte heslo elektronické pošty. Časový plán odesílání:. V případě potřeby zadejte časový plán automatického odesílání obrázků elektronickou poštou.. V případě potřeby zadejte časový interval automatického odesílání obrázků elektronickou poštou. UK Klepněte na tlačítko Save (Uložit). Podrobné informace o nastavení účtu elektronické pošty obdržíte u poskytovatele připojení k síti internet. Více informací o nastavení možností elektronické pošty a časových plánů naleznete v anglickém uživatelském manuálu na disku CD-ROM. 7 Pokyny pro bezdrátová zařízení (Konfigurace vlastností bezdrátového připojení) 6

17 Okno Wireless Interface (Konfigurace vlastností bezdrátového připojení) Konfigurace bezdrátového rozhraní:. V případě nutnosti změňte režim připojení. CZ UK 4 (Pokud jako přístupový bod používáte směrovač či modem, vyberte metodu připojení "Infrastructure").. V případě nutnosti změňte název sítě, se kterou je spojení navazováno. (Klepnutím na tlačítko Site Survey zobrazte seznam dostupných sítí, poté vyberte požadovanou síť ze seznamu).. V případě nutnosti změňte vysílací kanál. 4. V případě nutnosti změňte rychlost připojení. (Je doporučeno vybrat automatický režim (Automatic)). 8 4 WEP šifrování:. V případě nutnosti změňte nastavení šifrování.. V případě nutnosti nastavte formát WEP šifrování. (Nejpoužívanějším formátem šifrovacího klíče je HEX).. V případě nutnosti zadejte šifrovací klíče WEP. 4. V případě nutnosti vyberte klíč WEP. Klepněte na tlačítko Save (Uložit). Název sítě a nastavení šifrování musejí být na obou stranách síťového připojení provedeny shodně. Stav bezdrátového připojení může ovlivnit rychlost podání obrazu. Bezdrátové připojení je funkční pouze tehdy, pokud je kamera připojena k jiné síti, než Ethernet. Připraveno k použití (Informace o způsobu provedení dalších nastavení naleznete v úplném uživatelském manuálu v anglickém jazyce, který je dodáván na disku CD-ROM). 7

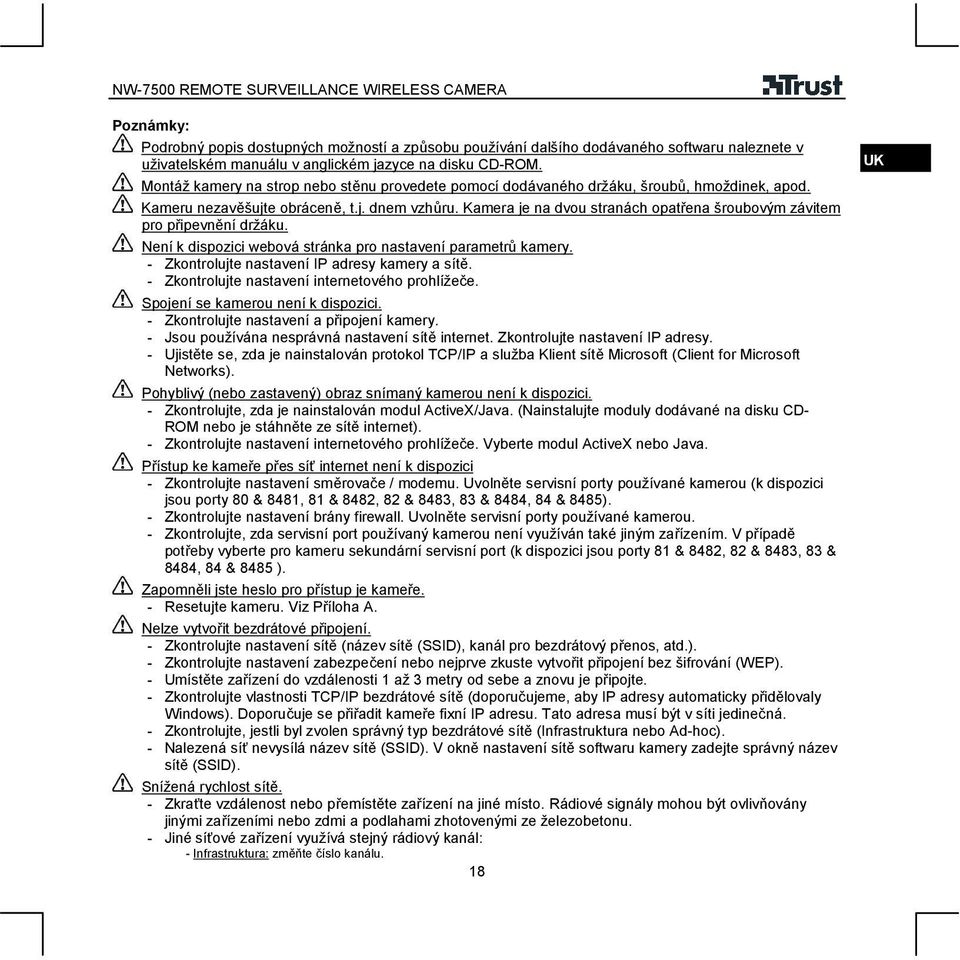

18 Poznámky: Podrobný popis dostupných možností a způsobu používání dalšího dodávaného softwaru naleznete v uživatelském manuálu v anglickém jazyce na disku CD-ROM. Montáž kamery na strop nebo stěnu provedete pomocí dodávaného držáku, šroubů, hmoždinek, apod. Kameru nezavěšujte obráceně, t.j. dnem vzhůru. Kamera je na dvou stranách opatřena šroubovým závitem pro připevnění držáku. Není k dispozici webová stránka pro nastavení parametrů kamery. - Zkontrolujte nastavení IP adresy kamery a sítě. - Zkontrolujte nastavení internetového prohlížeče. Spojení se kamerou není k dispozici. - Zkontrolujte nastavení a připojení kamery. - Jsou používána nesprávná nastavení sítě internet. Zkontrolujte nastavení IP adresy. - Ujistěte se, zda je nainstalován protokol TCP/IP a služba Klient sítě Microsoft (Client for Microsoft Networks). Pohyblivý (nebo zastavený) obraz snímaný kamerou není k dispozici. - Zkontrolujte, zda je nainstalován modul ActiveX/Java. (Nainstalujte moduly dodávané na disku CD- ROM nebo je stáhněte ze sítě internet). - Zkontrolujte nastavení internetového prohlížeče. Vyberte modul ActiveX nebo Java. Přístup ke kameře přes síť internet není k dispozici - Zkontrolujte nastavení směrovače / modemu. Uvolněte servisní porty používané kamerou (k dispozici jsou porty 80 & 848, 8 & 848, 8 & 848, 8 & 8484, 84 & 8485). - Zkontrolujte nastavení brány firewall. Uvolněte servisní porty používané kamerou. - Zkontrolujte, zda servisní port používaný kamerou není využíván také jiným zařízením. V případě potřeby vyberte pro kameru sekundární servisní port (k dispozici jsou porty 8 & 848, 8 & 848, 8 & 8484, 84 & 8485 ). Zapomněli jste heslo pro přístup je kameře. - Resetujte kameru. Viz Příloha A. Nelze vytvořit bezdrátové připojení. - Zkontrolujte nastavení sítě (název sítě (SSID), kanál pro bezdrátový přenos, atd.). - Zkontrolujte nastavení zabezpečení nebo nejprve zkuste vytvořit připojení bez šifrování (WEP). - Umístěte zařízení do vzdálenosti až metry od sebe a znovu je připojte. - Zkontrolujte vlastnosti TCP/IP bezdrátové sítě (doporučujeme, aby IP adresy automaticky přidělovaly Windows). Doporučuje se přiřadit kameře fixní IP adresu. Tato adresa musí být v síti jedinečná. - Zkontrolujte, jestli byl zvolen správný typ bezdrátové sítě (Infrastruktura nebo Ad-hoc). - Nalezená síť nevysílá název sítě (SSID). V okně nastavení sítě softwaru kamery zadejte správný název sítě (SSID). Snížená rychlost sítě. - Zkraťte vzdálenost nebo přemístěte zařízení na jiné místo. Rádiové signály mohou být ovlivňovány jinými zařízeními nebo zdmi a podlahami zhotovenými ze železobetonu. - Jiné síťové zařízení využívá stejný rádiový kanál: - Infrastruktura: změňte číslo kanálu. 8 UK

19 - Ad-hoc: vypněte všechny stanice kromě jedné. U této stanice zvolte jiný kanál. Zapněte další stanici. - Zařízení standardu 80.b a 80.g jsou použita společně. V síti s pomalejším připojením je rychlost vždy shodná s rychlostí nejpomalejšího zařízení. Používejte zařízení kompatibilní se standardem 80.g, aby byla rychlost optimální. CZ UK Manuál na disku CD-ROM: V tomto manuálu naleznete bližší informace o softwaru a způsobu používání protokolu FTP. Aktuální časté otázky, ovladače a návody k použití naleznete na webových stránkách Příloha A: Obnovení výchozích nastavení Všechna uživatelská nastavení odstraníte podle následujícího postupu: Tuto akci proveďte v následujících případech: - Došlo ke ztrátě přístupového hesla správce. - Zařízení již nereaguje po restartování. - Spojení není k dispozici ani po časté změně nastavení. a) Zapněte zařízení. b) Počkejte 0 sekund. c) Podržte resetovací tlačítko na 40 sekund. Uvolněte toto tlačítko. d) Počkejte, dokud nezhasne a znovu se nerozsvítí LED indikátor napájení (B). e) Počkejte 0 sekund. f) Proveďte znovu potřebná nastavení 4. Resetování můžete provést také v nabídce Tools (Nástroje) kamery. 9
