1 Vyhodnocení jakosti povrchových vod v profilech sledování Vyhodnocení jakosti povrchové vody z hlediska výskytu prioritních látek a požadavků směrnice 2008/105/ES Tomáš Mičaník, Petr Vyskoč, Pavel Richter, Renata Filippi DOKUMENTACE Praha, stran 1

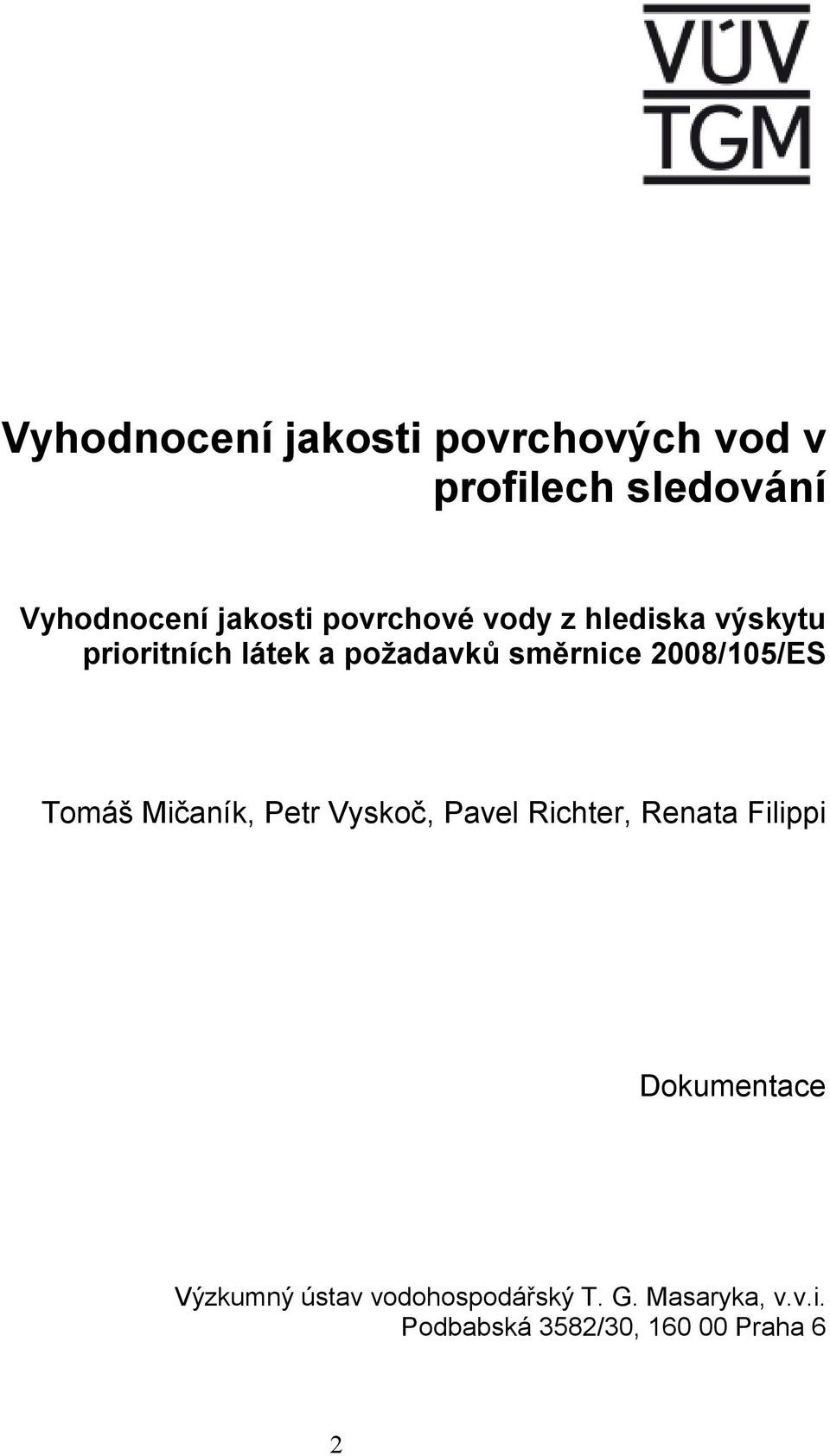

2 Vyhodnocení jakosti povrchových vod v profilech sledování Vyhodnocení jakosti povrchové vody z hlediska výskytu prioritních látek a požadavků směrnice 2008/105/ES Tomáš Mičaník, Petr Vyskoč, Pavel Richter, Renata Filippi Dokumentace Výzkumný ústav vodohospodářský T. G. Masaryka, v.v.i. Podbabská 3582/30, Praha 6 2

3 Vyhodnocení jakosti povrchové vody z hlediska výskytu prioritních látek a požadavků směrnice 2008/105/ES Vyhodnocení jakosti povrchové vody z hlediska výskytu prioritních látek a požadavků směrnice 2008/105/ES bylo zpracováno Výzkumným ústavem vodohospodářským, VÚV TGM, v.v.i., v rámci Výzkumného záměru MZP s podporou Hydroekologického informačního systému VÚV TGM (HEIS VÚV) ( Hodnoceno bylo období let 2006 až Zdrojem dat hodnocení byly údaje z programů situačního a provozního monitoringu povrchových vod VÚV TGM, v.v.i., státních podniků Povodí a ZVHS. Údaje poskytnul ČHMÚ z IS ARROW. Postup hodnocení Vyhodnocení bylo pro každý profil a ukazatel zpracováno v následujících krocích: 1. statistické vyhodnocení řady měření ukazatele v kalendářním roce, 2. porovnání relevantních statistických charakteristik s hodnotami požadovanými směrnicí, 3. hodnocení plnění požadavků směrnice v příslušném kalendářním roce, 4. souhrnné hodnocení plnění požadavků směrnice za období ( ). Pro každý kalendářní rok a příslušný ukazatel byly podle údajů ze situačního a provozního monitoringu vyhodnoceny statistické charakteristiky: počet měření, aritmetický průměr, maximum, medián, 95 % percentil, počet měření pod mezí stanovitelnosti, maximální a minimální hodnota meze stanovitelnosti. V případě kadmia a jeho sloučenin bylo statistické hodnocení zpracováno pro každou třídu tvrdosti zvlášť, pokud byla v profilu monitoringu proměnlivá. Statistické charakteristiky (aritmetický průměr, maximální hodnota) byly porovnány s hodnotami požadovanými směrnicí 2008/105/ES, tj. s normou environmentální kvality (NEK) vyjádřenou jako přípustná průměrná hodnota (NEK-RP) případně nejvyšší přípustná hodnota n (NEK-NPH) v kalendářním roce. Zároveň byla klasifikována spolehlivost hodnocení v kategoriích vysoká, střední a nízká. Soulad s hodnotami NEK byl vyhodnocen v kategoriích, pokud příslušná statistická charakteristika nepřekračuje hodnotu NEK a spolehlivost hodnocení je vysoká nebo střední;, pokud příslušná statistická charakteristika překračuje hodnotu NEK a spolehlivost hodnocení je vysoká nebo střední; n, pokud spolehlivost vyhodnocení byla klasifikována jako nízká. Spolehlivost hodnocení byla klasifikována podle počtu měření ukazatele v daném kalendářním roce, podle poměru meze stanovitelnosti (MS) vzhledem k příslušné hodnotě normy environmentální kvality (NEK) a podle počtu měření pod mezí stanovitelnosti. Pokud byl ukazatel v příslušném kalendářním roce měřen méně než 4krát, byla spolehlivost hodnocení klasifikována jako nízká. 3

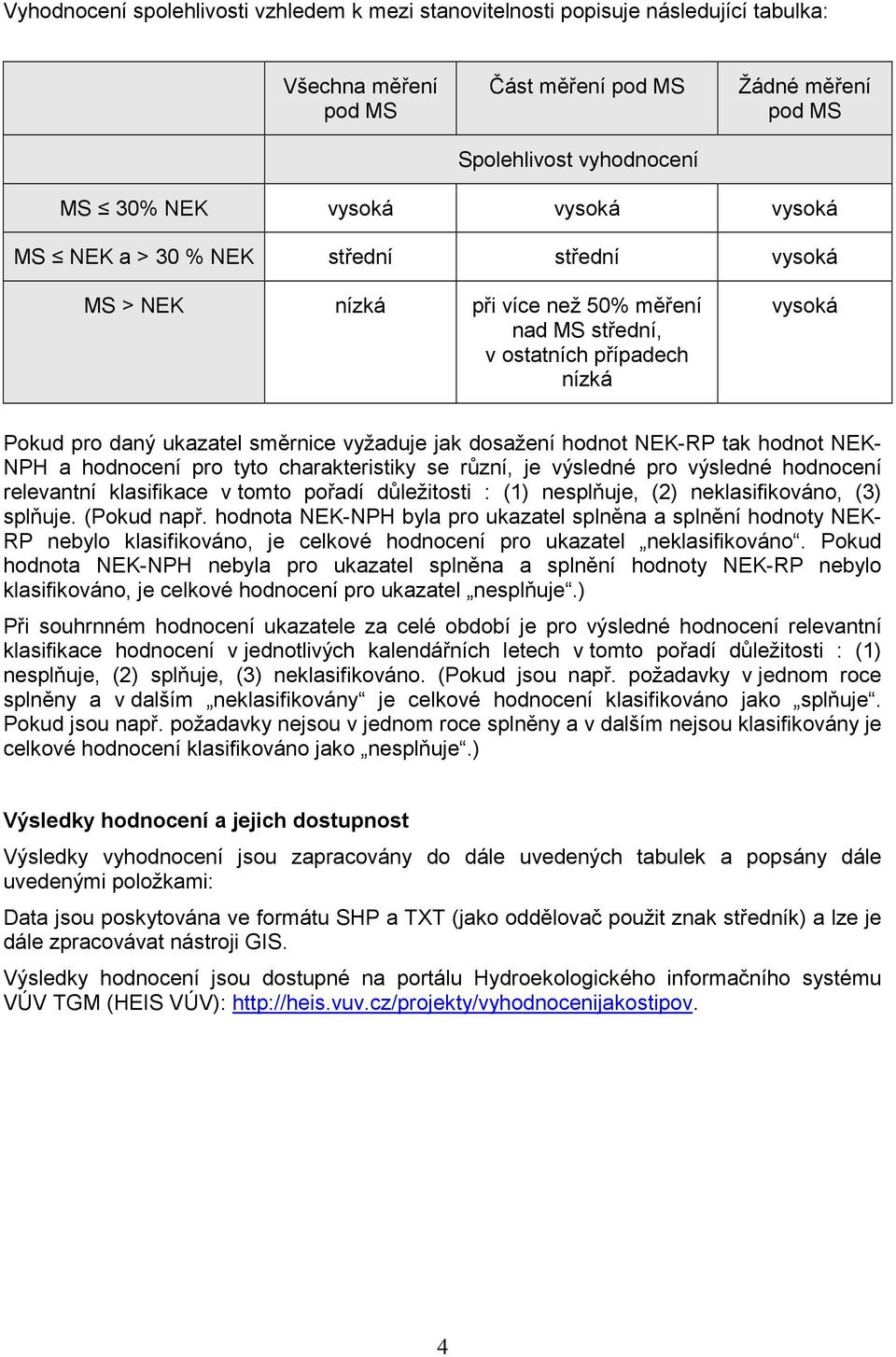

4 Vyhodnocení spolehlivosti vzhledem k mezi stanovitelnosti popisuje následující tabulka: Všechna měření pod MS Část měření pod MS Spolehlivost vyhodnocení Žádné měření pod MS MS 30% NEK vysoká vysoká vysoká MS NEK a > 30 % NEK střední střední vysoká MS > NEK nízká při více než 50% měření nad MS střední, v ostatních případech nízká vysoká Pokud pro daný ukazatel směrnice vyžaduje jak dosažení hodnot NEK-RP tak hodnot NEK- NPH a hodnocení pro tyto charakteristiky se různí, je výsledné pro výsledné hodnocení relevantní klasifikace v tomto pořadí důležitosti : (1) nesplňuje, (2) neklasifikováno, (3) splňuje. (Pokud např. hodnota NEK-NPH byla pro ukazatel splněna a splnění hodnoty NEK- RP nebylo klasifikováno, je celkové hodnocení pro ukazatel neklasifikováno. Pokud hodnota NEK-NPH nebyla pro ukazatel splněna a splnění hodnoty NEK-RP nebylo klasifikováno, je celkové hodnocení pro ukazatel nesplňuje.) Při souhrnném hodnocení ukazatele za celé období je pro výsledné hodnocení relevantní klasifikace hodnocení v jednotlivých kalendářních letech v tomto pořadí důležitosti : (1) nesplňuje, (2) splňuje, (3) neklasifikováno. (Pokud jsou např. požadavky v jednom roce splněny a v dalším neklasifikovány je celkové hodnocení klasifikováno jako splňuje. Pokud jsou např. požadavky nejsou v jednom roce splněny a v dalším nejsou klasifikovány je celkové hodnocení klasifikováno jako nesplňuje.) Výsledky hodnocení a jejich dostupnost Výsledky vyhodnocení jsou zapracovány do dále uvedených tabulek a popsány dále uvedenými položkami: Data jsou poskytována ve formátu SHP a TXT (jako oddělovač použit znak středník) a lze je dále zpracovávat nástroji GIS. Výsledky hodnocení jsou dostupné na portálu Hydroekologického informačního systému VÚV TGM (HEIS VÚV): 4

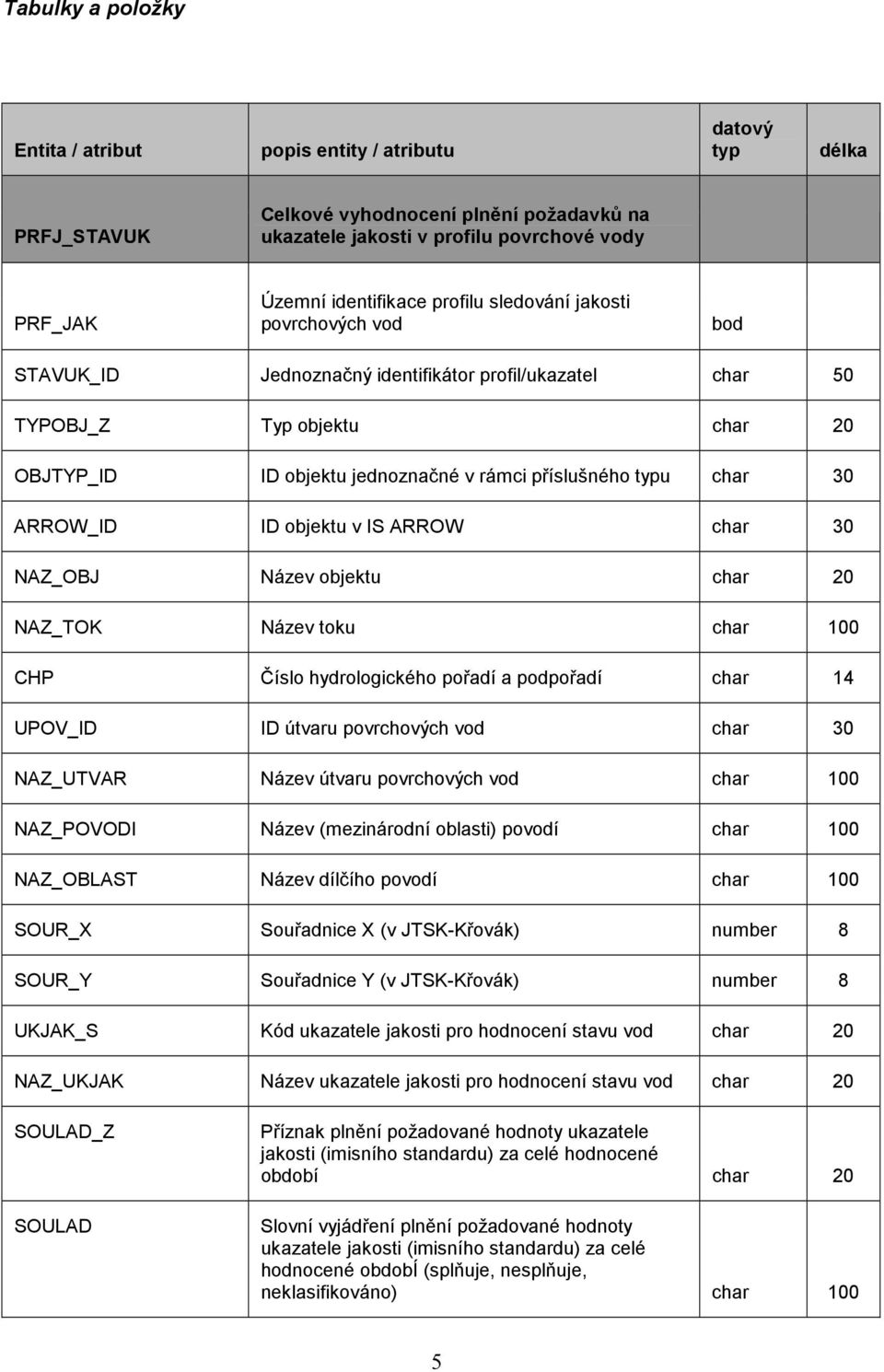

5 Tabulky a položky Entita / atribut popis entity / atributu datový typ délka PRFJ_STAVUK Celkové vyhodnocení plnění požadavků na ukazatele jakosti v profilu povrchové vody PRF_JAK Územní identifikace profilu sledování jakosti povrchových vod bod STAVUK_ID Jednoznačný identifikátor profil/ukazatel char 50 TYPOBJ_Z Typ objektu char 20 OBJTYP_ID ID objektu jednoznačné v rámci příslušného typu char 30 ARROW_ID ID objektu v IS ARROW char 30 NAZ_OBJ Název objektu char 20 NAZ_TOK Název toku char 100 CHP Číslo hydrologického pořadí a podpořadí char 14 UPOV_ID ID útvaru povrchových vod char 30 NAZ_UTVAR Název útvaru povrchových vod char 100 NAZ_POVODI Název (mezinárodní oblasti) povodí char 100 NAZ_OBLAST Název dílčího povodí char 100 SOUR_X Souřadnice X (v JTSK-Křovák) number 8 SOUR_Y Souřadnice Y (v JTSK-Křovák) number 8 UKJAK_S Kód ukazatele jakosti pro hodnocení stavu vod char 20 NAZ_UKJAK Název ukazatele jakosti pro hodnocení stavu vod char 20 SOULAD_Z SOULAD jakosti (imisního standardu) za celé hodnocené období char 20 Slovní vyjádření plnění požadované hodnoty ukazatele jakosti (imisního standardu) za celé hodnocené období (splňuje, nesplňuje, neklasifikováno) char 100 5

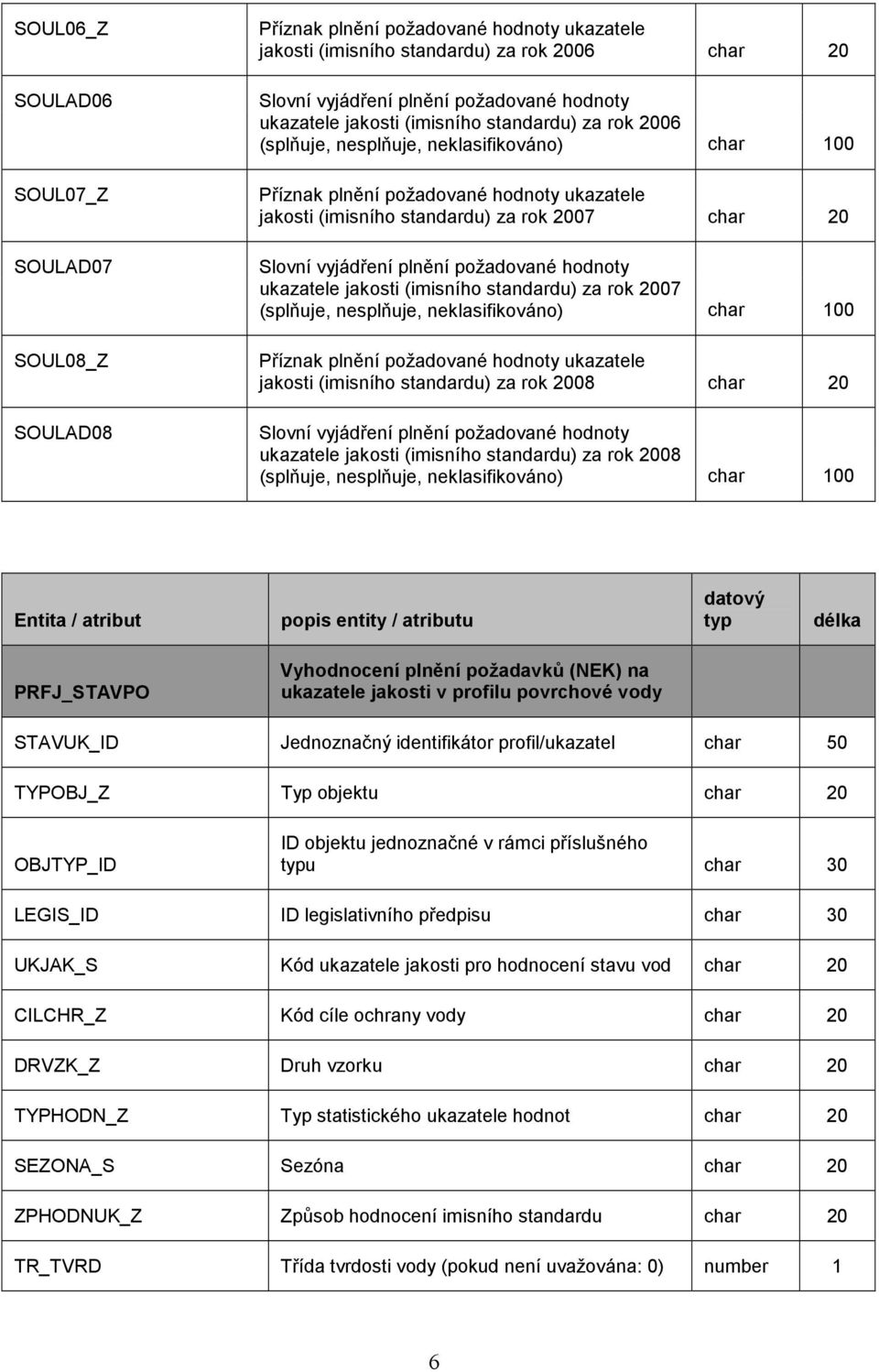

6 SOUL06_Z SOULAD06 SOUL07_Z SOULAD07 SOUL08_Z SOULAD08 jakosti (imisního standardu) za rok 2006 char 20 Slovní vyjádření plnění požadované hodnoty ukazatele jakosti (imisního standardu) za rok 2006 (splňuje, nesplňuje, neklasifikováno) char 100 jakosti (imisního standardu) za rok 2007 char 20 Slovní vyjádření plnění požadované hodnoty ukazatele jakosti (imisního standardu) za rok 2007 (splňuje, nesplňuje, neklasifikováno) char 100 jakosti (imisního standardu) za rok 2008 char 20 Slovní vyjádření plnění požadované hodnoty ukazatele jakosti (imisního standardu) za rok 2008 (splňuje, nesplňuje, neklasifikováno) char 100 Entita / atribut popis entity / atributu datový typ délka PRFJ_STAVPO Vyhodnocení plnění požadavků (NEK) na ukazatele jakosti v profilu povrchové vody STAVUK_ID Jednoznačný identifikátor profil/ukazatel char 50 TYPOBJ_Z Typ objektu char 20 OBJTYP_ID ID objektu jednoznačné v rámci příslušného typu char 30 LEGIS_ID ID legislativního předpisu char 30 UKJAK_S Kód ukazatele jakosti pro hodnocení stavu vod char 20 CILCHR_Z Kód cíle ochrany vody char 20 DRVZK_Z Druh vzorku char 20 TYPHODN_Z Typ statistického ukazatele hodnot char 20 SEZONA_S Sezóna char 20 ZPHODNUK_Z Způsob hodnocení imisního standardu char 20 TR_TVRD Třída tvrdosti vody (pokud není uvažována: 0) number 1 6

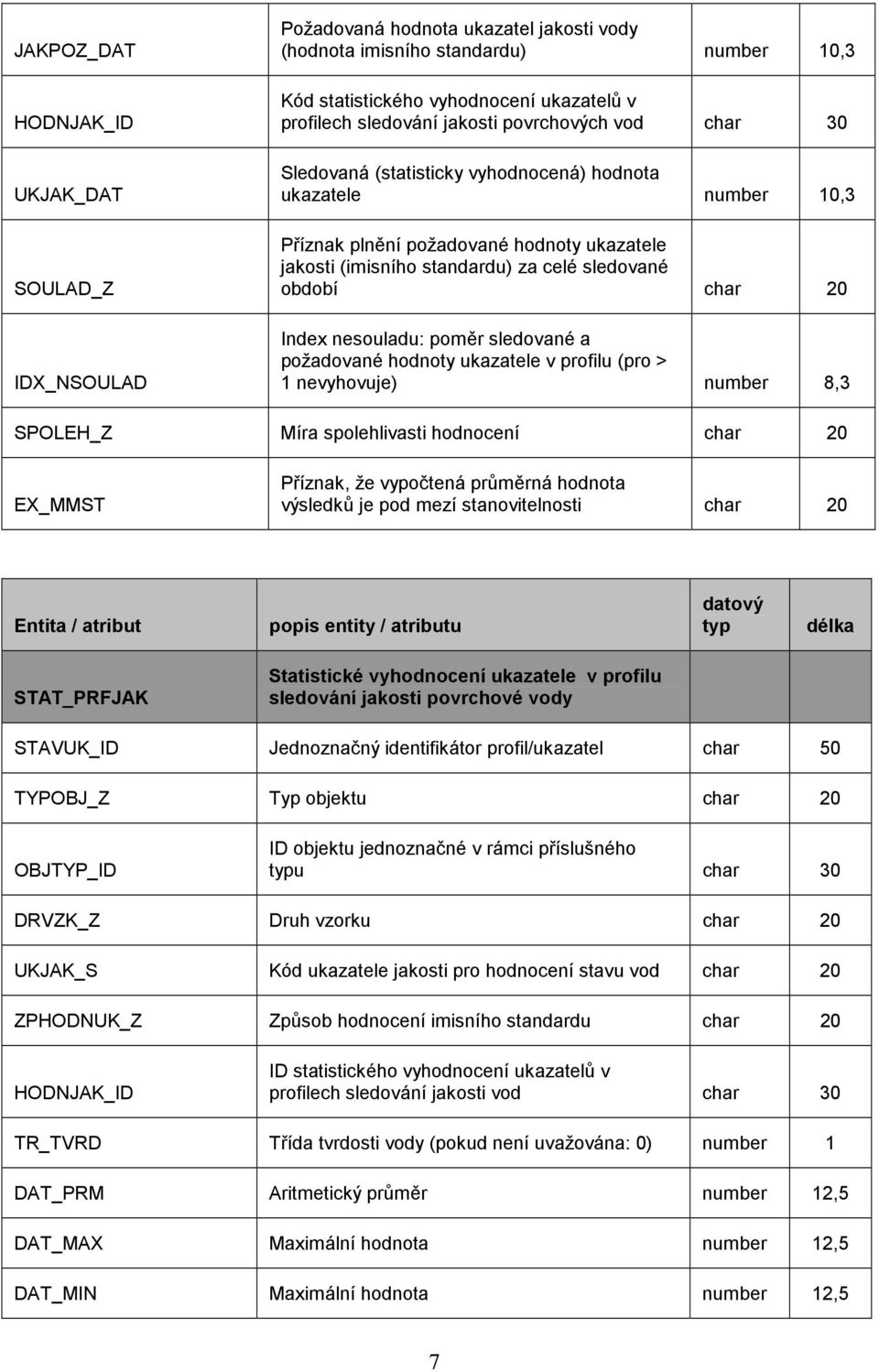

7 JAKPOZ_DAT HODNJAK_ID UKJAK_DAT SOULAD_Z IDX_NSOULAD Požadovaná hodnota ukazatel jakosti vody (hodnota imisního standardu) number 10,3 Kód statistického vyhodnocení ukazatelů v profilech sledování jakosti povrchových vod char 30 Sledovaná (statisticky vyhodnocená) hodnota ukazatele number 10,3 jakosti (imisního standardu) za celé sledované období char 20 Index nesouladu: poměr sledované a požadované hodnoty ukazatele v profilu (pro > 1 nevyhovuje) number 8,3 SPOLEH_Z Míra spolehlivasti hodnocení char 20 EX_MMST Příznak, že vypočtená průměrná hodnota výsledků je pod mezí stanovitelnosti char 20 Entita / atribut popis entity / atributu datový typ délka STAT_PRFJAK Statistické vyhodnocení ukazatele v profilu sledování jakosti povrchové vody STAVUK_ID Jednoznačný identifikátor profil/ukazatel char 50 TYPOBJ_Z Typ objektu char 20 OBJTYP_ID ID objektu jednoznačné v rámci příslušného typu char 30 DRVZK_Z Druh vzorku char 20 UKJAK_S Kód ukazatele jakosti pro hodnocení stavu vod char 20 ZPHODNUK_Z Způsob hodnocení imisního standardu char 20 HODNJAK_ID ID statistického vyhodnocení ukazatelů v profilech sledování jakosti vod char 30 TR_TVRD Třída tvrdosti vody (pokud není uvažována: 0) number 1 DAT_PRM Aritmetický průměr number 12,5 DAT_MAX Maximální hodnota number 12,5 DAT_MIN Maximální hodnota number 12,5 7

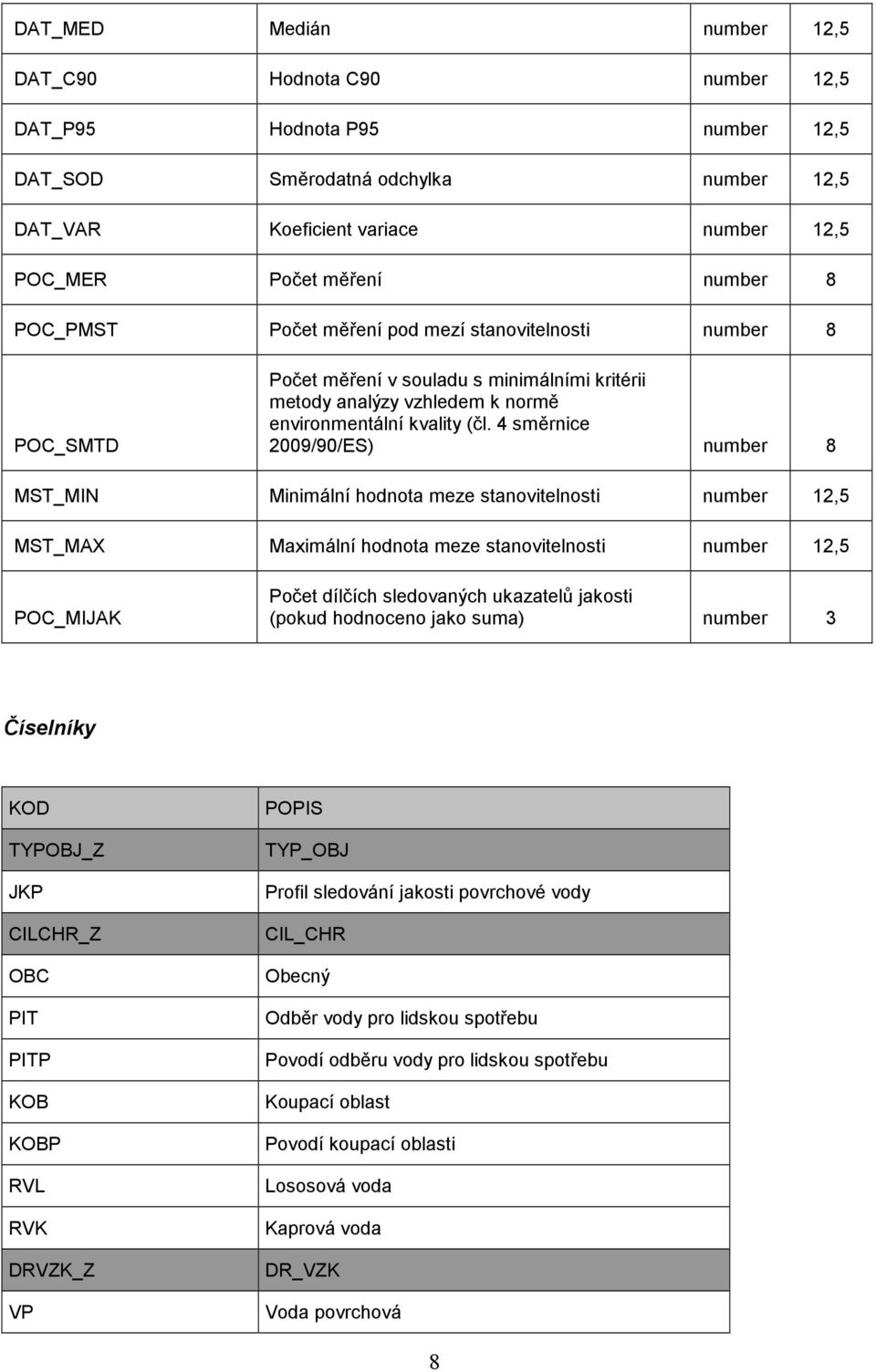

8 DAT_MED Medián number 12,5 DAT_C90 Hodnota C90 number 12,5 DAT_P95 Hodnota P95 number 12,5 DAT_SOD Směrodatná odchylka number 12,5 DAT_VAR Koeficient variace number 12,5 POC_MER Počet měření number 8 POC_PMST Počet měření pod mezí stanovitelnosti number 8 POC_SMTD Počet měření v souladu s minimálními kritérii metody analýzy vzhledem k normě environmentální kvality (čl. 4 směrnice 2009/90/ES) number 8 MST_MIN Minimální hodnota meze stanovitelnosti number 12,5 MST_MAX Maximální hodnota meze stanovitelnosti number 12,5 POC_MIJAK Počet dílčích sledovaných ukazatelů jakosti (pokud hodnoceno jako suma) number 3 Číselníky KOD TYPOBJ_Z JKP CILCHR_Z OBC PIT PITP KOB KOBP RVL RVK DRVZK_Z VP POPIS TYP_OBJ Profil sledování jakosti povrchové vody CIL_CHR Obecný Odběr vody pro lidskou spotřebu Povodí odběru vody pro lidskou spotřebu Koupací oblast Povodí koupací oblasti Lososová voda Kaprová voda DR_VZK Voda povrchová 8

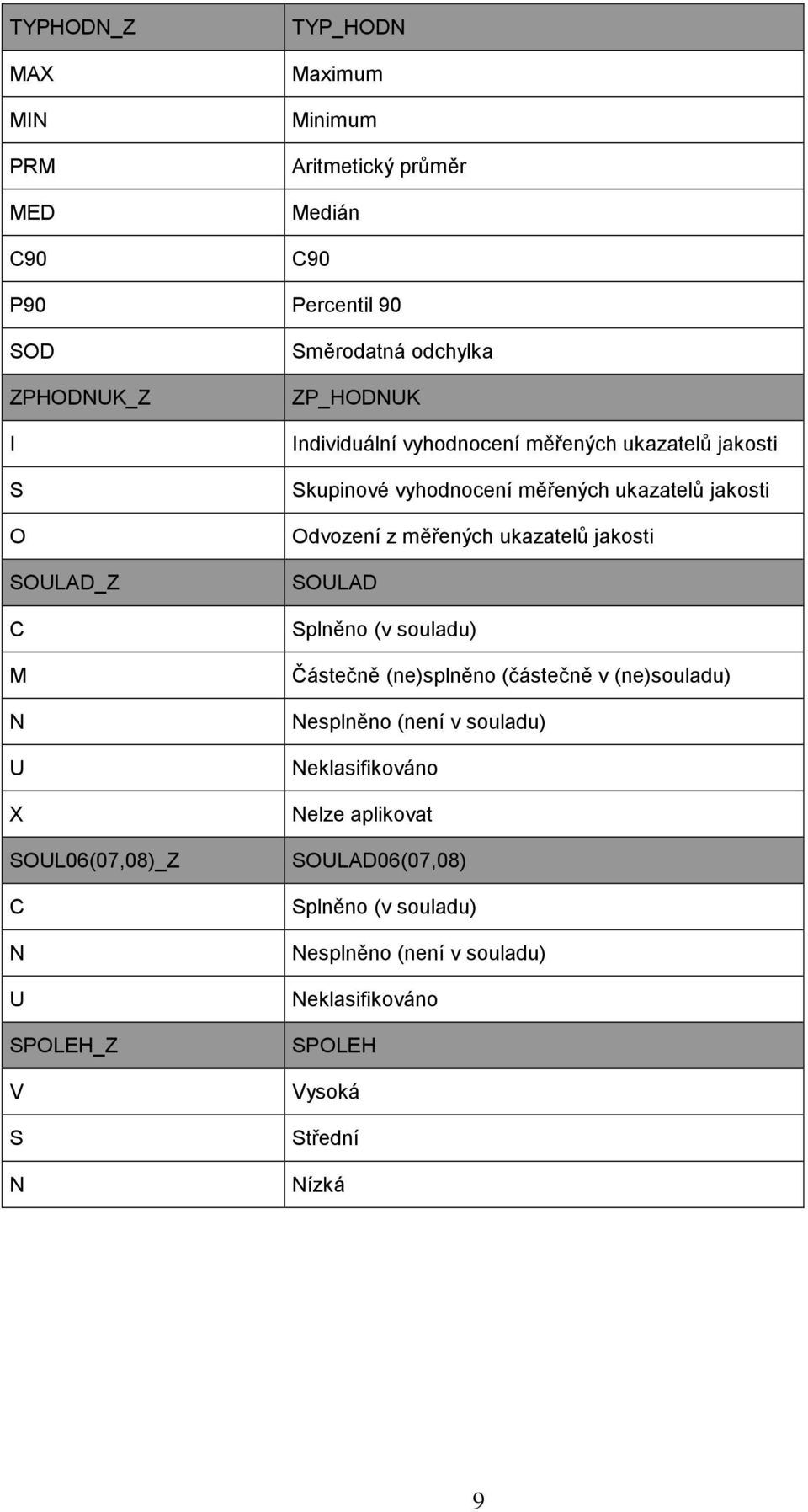

9 TYPHODN_Z MAX MIN PRM MED C90 TYP_HODN Maximum Minimum Aritmetický průměr Medián C90 P90 Percentil 90 SOD ZPHODNUK_Z I S O SOULAD_Z C M N U X SOUL06(07,08)_Z C N U SPOLEH_Z V S N Směrodatná odchylka ZP_HODNUK Individuální vyhodnocení měřených ukazatelů jakosti Skupinové vyhodnocení měřených ukazatelů jakosti Odvození z měřených ukazatelů jakosti SOULAD Splněno (v souladu) Částečně (ne)splněno (částečně v (ne)souladu) Nesplněno (není v souladu) Neklasifikováno Nelze aplikovat SOULAD06(07,08) Splněno (v souladu) Nesplněno (není v souladu) Neklasifikováno SPOLEH Vysoká Střední Nízká 9
