1 S třední škola stavební Jihlava STŘECHY ŠIKMÉ 03. Tesařské spoje střešních konstrukcí Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 STŘECHY - ŠIKMÉ S P O J E Názvosloví krovu (1 - vazní trám, 2 - podezdívka, 3 - pozednice, 4 - vaznice, 5 - krokev, 6 - sloupek, 7 - vzpěra, 8 - pásek, 9 - kleštiny, 10 - jalová vazba)

3 STŘECHY - ŠIKMÉ

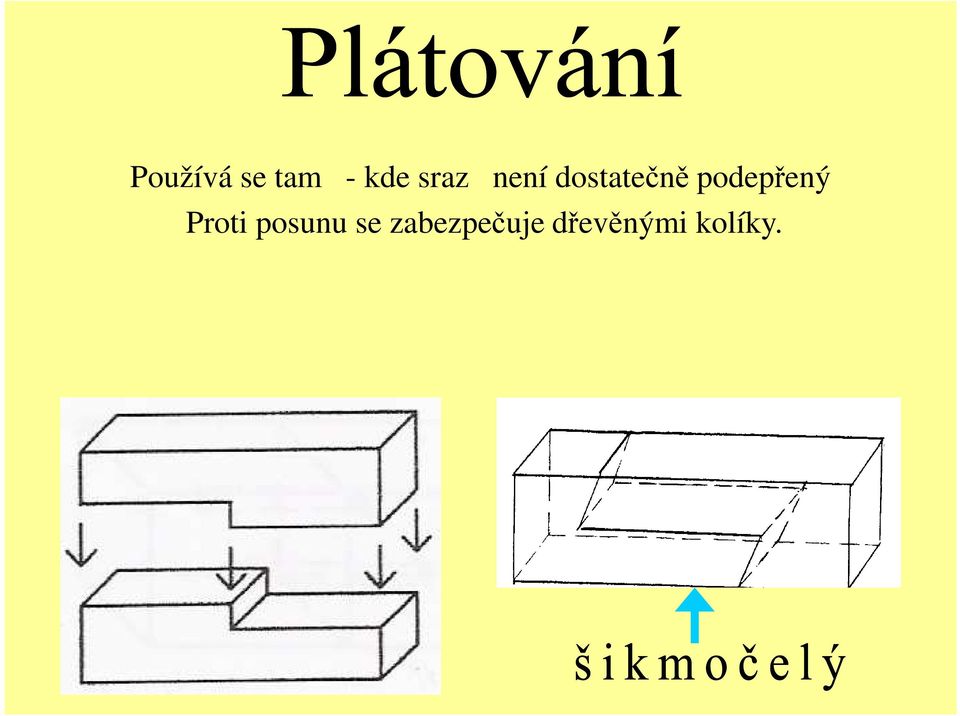

4 Používá se tam - kde sraz není dostatečně podepřený Proti posunu se zabezpečuje dřevěnými kolíky.

5 Nejjednodušší tesařský spoj Na zraz spojujeme trám, pokud je podepřený po celé délce (minimálně pod místem spoje) Proti vybočení zabezpečen skobami

6 Tesařské spoje STŘECHY - ŠIKMÉ Podélné spoje: sraz - nejjednodušší spoj vzájemně rovnoběžných dřev, která se k sobě přikládají buď čely, nebo bočními plochami plátování podélné nastavování dřev, přičemž se spojovaná dřeva stýkají částí čel i podélných ploch, tzv. plátem

7 Příčné spoje: STŘECHY - ŠIKMÉ lípnutí nejjednodušší spoj dvou vzájemně kolmých nebo šikmých dřev, při němž se čelo jednoho dřeva prostě přiloží k podélné ploše druhého dřeva zapuštění spoj dvou vzájemně kolmých nebo šikmých dřev, přičemž čelo jednoho dřeva je zapuštěno celou dosedací plochou do výřezu ve dřevu druhém

8 Je spoj dvou vzájemně kolmých nebo šikmých trámů - čelo jednoho trámu má čep a boční plocha druhého trámu má dlab

9 STŘECHY - ŠIKMÉ Příčné spoje: čepování spoj dvou vzájemně kolmých nebo šikmých dřev, z nichž konec jednoho dřeva je opatřen čepem a boční plocha druhého dřeva dlabem odpovídajícím čepu

10 Je spoj dvou kolmých nebo šikmých trámů - mají vzájemně si odpovídající zářezy

11 STŘECHY - ŠIKMÉ Příčné spoje: přeplátování spoj dvou vzájemně k sobě kolmých nebo šikmých dřev, jež jsou opatřena vzájemně si odpovídajícími zářezy, takže hloubka přeplátování se rovná součtu hloubek obou zářezů

12 Je spoj kolmých nebo šikmých trámů vzájemně na sebe dosedají v místě vybrání

13 Příčné spoje: STŘECHY - ŠIKMÉ kampování spoj dvou vzájemně k sobě kolmých nebo šikmých dřev, z nichž jedno má zářez a druhé je buď bez zářezu, nebo se zářezy nezbytnými pro vzájemné sesazení obou spojovaných dřev. Hloubka zapuštění se rovná hloubce zářezu

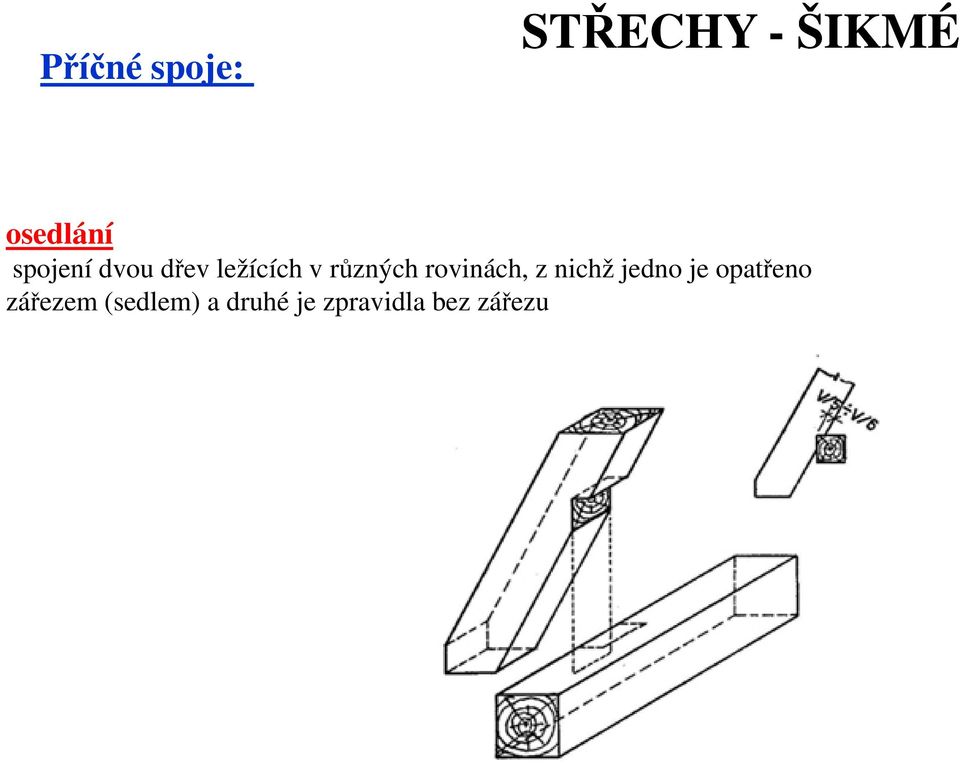

14 Příčné spoje: STŘECHY - ŠIKMÉ osedlání spojení dvou dřev ležících v různých rovinách, z nichž jedno je opatřeno zářezem (sedlem) a druhé je zpravidla bez zářezu

15

16 Vyztužují dřevěné trámy v místech podpor Délka sedla - 1/5 až 2/5 rozpětí trámů Sedlo se s trámem spojuje svorníky nebo kolíky (klasika)

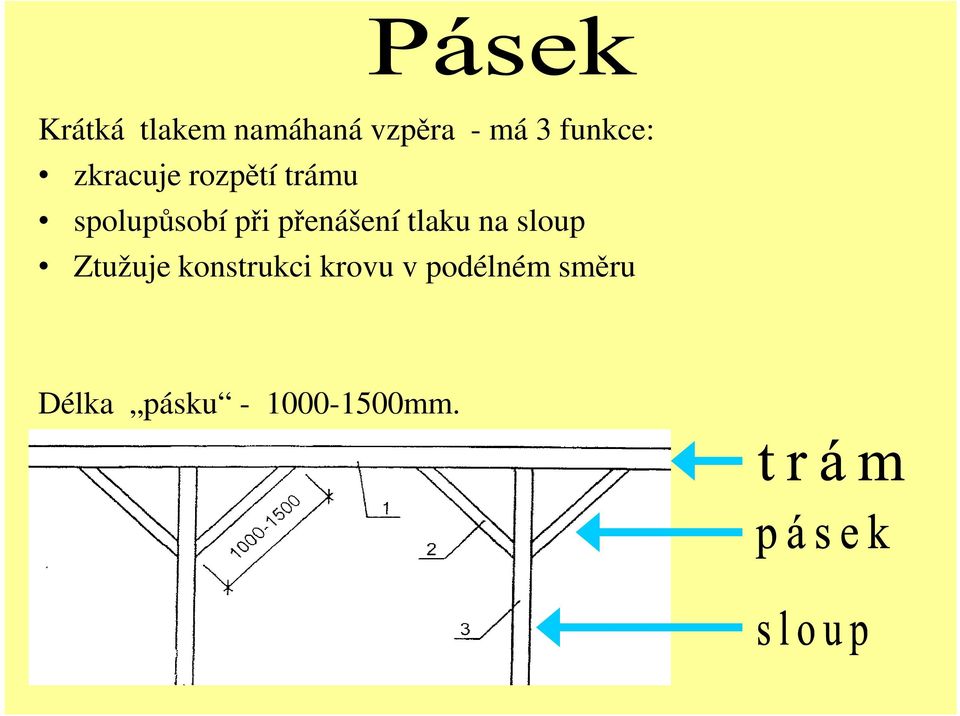

17 Krátká tlakem namáhaná vzpěra - má 3 funkce: zkracuje rozpětí trámu spolupůsobí při přenášení tlaku na sloup Ztužuje konstrukci krovu v podélném směru Délka pásku mm.

18 Konstrukce kdy je nosný trám podepřen vzpěrami ty přenášejí zatížení do podpor. Vzpěradlo : - jednoduché - dvojité - trojité

19 Konstrukce, které přenášejí zatížení hlavního trámu do podpor pomocí věšáků a vzpěr Tam kde není vnitřní střední zeď
