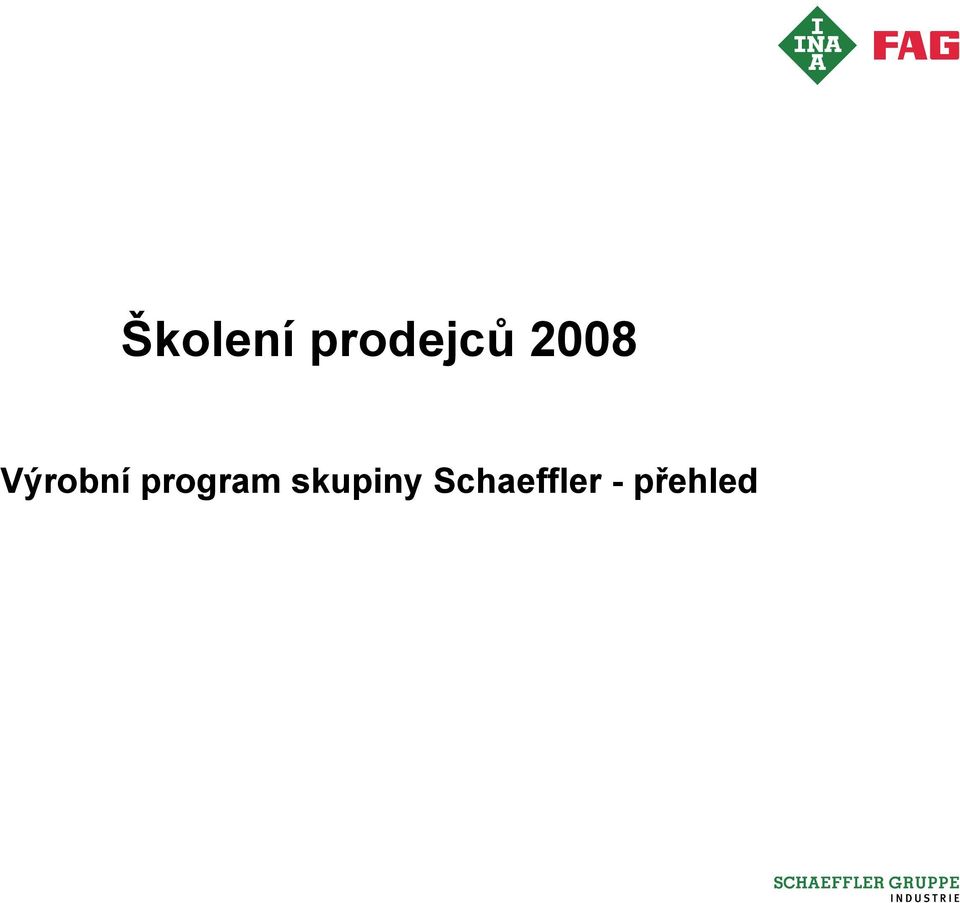

Školení prodejců Výrobní program skupiny Schaeffler - přehled
|
|
- Viktor Štěpánek
- před 8 lety
- Počet zobrazení:
Transkript
1 Školení prodejců 2008 Výrobní program skupiny Schaeffler - přehled
2 Historie uložení Přemísťování soch v Egyptě dřevěné saně -kluzný posuv - ca rok 1880 p.n.l. Seite 2
3 Historie uložení N 10 t N 1 t Kluzné tření Seite 3
4 Historie uložení Jednoduchý dřevěný vozík s kluzným uložením osy. Zřetelné opotřebení otěrem. Seite 4
5 Historie uložení Transport sochy na saních pomocí volných dřevených klád asi 700 p.n.l. Seite 5
6 Wälzlager N 10 t 300 N 30 kp Valivé tření Seite 6
7 Historie uložení Díly dřevěného otoče s bronzovými kuličkami Seite 7
8 Historie uložení Rekonstrukce dřevěného otoče z fragmentů ca rok 40 n.l. Seite 8
9 Historie uložení Keltský vůz z období 300 až 100 p.n.l. valivé uložení kol Seite 9
10 Historie uložení Leonardo da Vinci ( ) Seite 10
11 Historie uložení Skica vozu od Leonardo da Vinci Seite 11
12 Historie uložení Natáčecí ložisko větrných mlýnů Seite 12
13 Historie uložení řiditelné "běžící" kolo, 1817 zkonstuované baronem Carl Drais von Sauerbronn. Seite 13
14 Historie uložení První kolo se šlapkami Seite 14
15 Historie uložení Mlýnek na výrobu kamenných koulí 1683 Seite 15
16 Historie uložení Mlýnek na výrobu kamenných koulí (celkový pohled) Seite 16
17 Historie uložení Mramorová koule (odchylka kruhovitosti v jedné rovině) Seite 17
18 Historie uložení FAG Kugelfischer - nejstarší závod na výrobu ocelových kuliček - Friedrich Fischer Objevitel procesu broušení vysoce přesných kalených ocelových kuliček v seriové výrobě. Mlýnek na kuličky 1883 Seite 18
19 Historie uložení První INA Highlights Fotoaparáty Typ Mec 16 Serie 1956 pro 16 mm film Typ Navax pro 24 mm film oba byly vyráběny v letech Výroba ručních vozíků Seite 19
20 Historie uložení Jehlová klec 1951 Jehlová klec 2005 Seite 20
21 Základní vlastnosti ložisek Ložiska jsou v dnešní době zcela běžný stavební prvek strojů. Jsme zvyklí na jejich bezproblémový chod. Na co si dát pozor při volbě ložiska?????? Jaký typ ložiska je nejvýhodnější pro přenos daného zatížení jak velikosti tak i směru působení? Jaké mají přesnoti jednotlivé komponenty uložení? Jaké jsou nároky na okolní konstrukci? Pro jak velké otáčky je uložení určeno? atd., atd. Seite 21
22 Základní vlastnosti ložisek Vnější kroužek Vnitřní kroužek Valivé těleso Klec Seite 22
23 Základní vlastnosti ložisek Typy valivých těles: Kulička Váleček Kuželík Symetrický soudeček Asymetrický soudeček Jehla Seite 23
24 Základní vlastnosti ložisek a a a b b b a a a a = Oběžné dráhy b = Nákružky Seite 24 IBS-M WL D
25 Výrobní program Radiální kuličková ložiska Kuličková S kosoúhlým stykem jednořadá dvouřadá Čtyřbodová Naklápěcí Radiální válečková ložiska Válečková Jehlová Kuželíková Soudečková jednořadá Soudečková dvouřadá Axiální kuličková ložiska Axiální válečková ložiska Axiální kuličková Axiální s kosoúhlým stykem obousměrná Seite 25 Axiální válečková Axiální soudečková
26 Základní vlastnosti ložisek d x D x B Nákružek B D d Seite 26
27 Základní vlastnosti ložisek Seite 27
28 Základní vlastnosti ložisek Ložisko musí přenášet velké zatížení: Válečková Ložisko musí přenášet vysoké otáčky: Kuličková Seite 28
29 Základní vlastnosti ložisek Bodové zatížení Přímkové zatížení r J r w r J r w r J > r w Seite 29
30 Základní vlastnosti ložisek Přimknutí Velké přimknutí Malé přimknutí Seite 30
31 Základní vlastnosti ložisek Ložiska se dělí podle typu valivých těles a směru zatížení Radiální zatížení axiální zatížení F r F r F r F a F a Seite 31
32 Základní vlastnosti ložisek Úhel styku α = úhel mezi radiální rovinou a rovinou zatížení α Radiální rovina Rovina zatížení α = Pracovní úhel styku zatížené ložisko α 0 = Jmenovitý úhel styku nezatížené ložisko Seite 32
33 Základní vlastnosti ložisek Hřídelový kroužek Tělesový kroužek Seite 33
34 Základní vlastnosti ložisek Radiální ložiska jmenovitý úhel styku a 0 45 α 0 = 0 α 0 45 α 0 = 0 α 0 45 α 0 45 Seite 34 OHM-M WL D
35 Základní vlastnosti ložisek Axiální ložiska jmenovitý úhel styku a 0 > 45 a 0 = 90 α 0 = 90 α 0 > 45 Seite 35 OHM-M WL D
36 Základní vlastnosti ložisek Kombinované zatížení ložisko je současně zatíženo radiálně i axiálně Výsledné zatížení F působí pod úhlem zatížení - ß. Radiální rovina F r β F β = úhel mezi radiální rovinou a rovinou působení výsledné síly F F a Seite 36
37 Základní vlastnosti ložisek F r F a F a F a F a F a F a Kuličkové ložisko se čtyřbodovým stykem Kuličkové ložisko s kosoúhlým stykem Seite 37
38 Základní vlastnosti ložisek Naklopení Prohnutí Seite 38
39 Základní vlastnosti ložisek Úhlově nastavitelná ložiska dynamicky Axiální soudečkové Jednořadé soudečkové Dvouřadé soudečkové staticky Upínací ložiska Seite 39 Axiální kuličková ložiská s kulovou podložkou
40 Základní vlastnosti ložisek Provozní vůle ložiska Ložisko je zabudované a má provozní teplotu s = provozní vůle Provozní vůle s = s r Δ s p Δ s T Seite 40
41 Základní vlastnosti ložisek Radiální a axiální vůle kuličkového ložiska Radiální Axiální Seite 41
42 Základní vlastnosti ložisek Radiální vůle ložiska nebo vůle ložiska S r S r S r S r Nezabudované ložisko S r = radiální vůle ložiska Zabudované ložisko S r = vůle ložiska Seite 42
43 Základní vlastnosti ložisek Vnější kroužek Vnitřní kroužek Valivé těleso Seite 43
44 Základní vlastnosti ložisek Provedení s plným počtem valivých těles Pozor: Zvýšené tření! Seite 44
45 Základní vlastnosti ložisek
46 Základní vlastnosti ložisek Jaké má hlavní úlohy klec? 1. Vzájemně oddělovat valivá tělesa 2. Držet valivá tělesa ve stejné vzdálenosti 3. U rozebiratelných nebo naklopitelných ložisek zabránit vypadnutí valivých těles Seite 46
47 Základní vlastnosti ložisek Jaká je další důležitá funkce klece: 4. Správně vést valivá tělesa v nezatížené zóně nazatížená zóna Seite 47
48 Základní vlastnosti ložisek Provedení s klecí
49 Základní vlastnosti ložisek Klec vedená na valivých tělesech bez přídavného označení Klec vedená na vnějším kroužku přídavné označení A Klec vedená na vnitřním kroužku přídavné označení B Seite 49 IBS-M WL D
50 Základní vlastnosti ložisek Plechové ocelové klece Katalog str. 101 J JN JPA jazýčková klec nýtovaná klec pro kuličková ložiska okénková klec pro soudečková ložiska Seite 50 IBS-M WL D
51 Základní vlastnosti ložisek Masivní mosazné klece Katalog str. 101 M MP M1 nýtovaná masivní klec pro kuličková ložiska masivní okénková klec pro kuličková ložiska s kosoúhlým stykem nýtovaná masivní klec pro válečková ložiska Seite 51
52 Základní vlastnosti ložisek Plastové klece klece Katalog str. 101 TVP masivní okénková klec z PA pro kuličková ložiska s kosoúhlým stykem TVP2 PA okénková klec pro válečková ložiska TVH zaklapávací klec pro kuličková ložiska Seite 52
53 Wälzlagerkurzzeichen Nachsetzzeichen Z příp. 2Z RSD RSR BRS URS Z RSD RS / RSR BRS štěrbinové těsnění bezdotykové ocelový plech štěrbinové těsnění bezdotykové NBR s ocelovým armováním těsnění s břitem dotykové NBR s ocelovým armováním labyrintové těsnění bezdotykové NBR s ocelovým armováním * URS dvoubřité těsnění vnější bezdotykové a vnitřní dotykové NBR s ocelovým těsněním Seite 53
54 Základní vlastnosti ložisek Rozebiratelná ložiska Seite 54
55 Základní vlastnosti ložisek Nerozebiratelná ložiska Seite 55
56 Značení ložisek Kdo zná značení ložisek, šetří čas a peníze! Příklad: Objednáte náhradní ložisko a neudáte správné označení ložiska. Poté obdržíte ložisko se špatnými rozměry a nebo špatné provedení. Následuje: Stroj pak nemůže být opraven Výroba stojí Způsobíte tím neplánované více práce a ztrátu času na přeobjednání správného ložiska Seite 56
57 Značení ložisek Označování ložisek Předznačení Základní značení Přídavné značení (R) NU2210 -E -TVP2 -C E1A-K -M-C4 NKX10 ( NAXK 10 Z TN ) -Z -TV Seite 57
58 Značení ložisek Označování ložisek Předznačení Základní značení Přídavné značení Ložisková řada Označení průměru Typ ložiska Rozměrová řada Šířková řada Průměrová řada Seite 58 IBS-M WL D
59 Značení ložisek CN Seite 59
60 Značení ložisek Ložisková řada Typ ložiska Rozměrová řada Typ ložiska 6 (Kuličková ložiska) Seite 60 Lagerreihe 62 Rozměrová řada 2 (Soudečková ložiska) (Kuželíková ložiska) NU (Válečková ložiska) NU22 22 NA (Jehlová ložiska) 02 NA49 49
61 Značení ložisek Rozměrová řada Šířková řada Průměrová řada Šířková řada + Průměrová řada = Rozměrová řada U axiálních ložisek je šířková řada nahrazena výškovou řadou Seite 61
62 Značení ložisek Šířková příp. výšková řada Průměrová řada Seite 62
63 Značení ložisek 3 šířková řada + průměrová řada = rozměrová řada průměrová řada průměrová řada průměrová řada šířková řada 0 šířková řada 1 šířková řada 2 Seite 63
64 Značení ložisek Výňatek z rozměrového plánu pro radiální ložiska dle ISO 15 Rozměrová řada Rozměrová řada Rozměrová řada Rozměrová řada šířková řada šířková řada šířková řada šířková řada průměrová řada 0 průměrová řada 2 průměrová řada 3 průměrová řada 4 Seite 64 IBS-M
65 Značení ložisek přídavné označení Vnitřní konstrukce A B C E E1 Označení určitých konstrukčních vlastností. (Význam není pevně daný). Přiklad: 7206-B = Kuličkové ložisko s kosoúhlým stykem úhel styku 40 Zesílené provedení Nový standard pro soudčková ložiska UA U0 UL Universální provedení jednořadých kuličkových ložisek s kosoúhlým stykem UA = malá axiální vůle, U0 = bez axiální vůle, UL = lehké axiální předpětí Seite 65
66 Značení ložisek přídavné označení Vnější tvar DA dělený vnitřní kroužek K kuželová díra 1:12 K30 N R S U X kuželová díra 1:30 (široká ložiska) drážka pro pojistný kroužek na vnějším kroužku příruba na vnějším kroužku Mazací drážka a otvor na vnějším kroužku podpěrný kroužek pro axiální kuličková ložiska vnější rozměry byly sjednoceny s mezinárodními normami Seite 66
67 Značení ložisek přídavné označení B-K-MB K (1:12) K30 (1:30) B-K30-MB Seite 67
68 Značení ložisek přídavné označení Katalog S. 173 medias medias Seite 68
69 Značení ložisek přídavné označení Klece (1) F L M M1 T TV J Y ocelová masivní klec masivní klec z lehkých kovů mosazná masivní klec mosazná masivní klec, 1 = nýtovaná textitová klec polyamidová klec, vyztužená skleněnými vlákny plechová ocelová klec plechová mosazná klec Seite 69
70 Značení ložisek přídavné označení Klece (2) další přídavné označování vztažené ke klecím A B H N P P2 S vedení na vnějším kroužku vedeni na vnitřním kroužku klemovací klec nýtovaná ocelová plechová klec okénková klec okénková klec, radiálně tvarovaná mazací drážka M1A FB TVH JN TVP TVP2 MAS Seite 70
71 Značení ložisek přídavné označení Toleranční třídy Bez označení toleranční třída PN normalní (dříve P0) P6 P5 P4 P4S P2 přesnější jak PN přesnější jak P6 přesnější jak P5 rozměrové a tvarové tolerance dle P4, přesnost chodu dle P2 přesnější jak P4 HG (FAG) u vřetenových ložisek ( P2) SP UP rozměrová tolerance P5, přesnost chodu P4 rozměrová tolerance P4, přesnost chodu P2 Seite 71
72 Značení ložisek přídavné označení radiální vůle C1 C2 menší jak C2 menší jak CN Bez označení radiální vůle CN normální (dříve C0) C3 C4 větší jak CN větší jak C3 C5 větší jak C4 Seite 72
73 Značení ložisek přídavné označení Tepelné zpracování S0 standardní tepelná stabilizace do C S1 tepelná stabilizace pro provozní teploty do C S2 tepelná stabilizace pro provozní teploty do C S3 tepelná stabilizace pro provozní teploty do C S4 tepelná stabilizace pro provozní teploty do C Seite 73
74 Výrobní program Kluzná ložiska PAS..P20 PAW..P20 PAP..P20 Permaglide Elgoglide PAP..P10 PAF..P10 PAS..P10 u. P11 ZGB PAP..P11 PAF..P11 PAW..P10 Seite 74
75 Výrobní program GE..-DO-2RS (Ø15 - Ø300) GE..-DO (Ø6 Ø1000) GE..-PB (Ø5 - Ø30) Kloubová ložiska s domazáváním GE..-ZO-2RS (Ø0,75 Ø3 inch) GE..-HO-2RS (Ø12 - Ø300) GE..-FO (Ø6 - Ø12) GE..-FO-2RS (Ø15 - Ø280) GE..-LO (Ø12 - Ø300) Seite 75
76 Výrobní program GE..-UK (Ø6 Ø30) GE..-UK-2RS (Ø17 Ø300) Kloubová ložiska samomazná GE..-PW (Ø5 - Ø30) GE..-DW (Ø320 Ø600) GE..-FW-2RS (Ø30 - Ø280) GE..-FW (Ø6 Ø25) Seite 76
77 Výrobní program GIR..DO GIL..DO (Ø6 Ø30) GIR..DO-2RS GIL..DO-2RS (Ø35 Ø80) Kloubové hlavice s domazáváním GAKR..PB GAKL..PB (Ø5 Ø30) GAR..DO GAL..DO (Ø6 Ø30) GAR..DO-2RS GAL..DO-2RS (Ø35 Ø80) GIKR..-PB GIKL..PB (Ø5 Ø30) Seite 77
78 Výrobní program GIR..-UK GIL..-UK (Ø6 Ø30) GIR..-UK-2RS GIL..-UK-2RS (Ø35 Ø80) Kloubové hlavice samomazné GAKR..PW GAKL..PW (Ø5 Ø30) GAR..-UK GAL..-UK (Ø6 Ø30) GAR..-UK-2RS GAL..-UK-2RS (Ø35 Ø80) GIKR..PW GIKL..PW GIPR..PW (Ø5 Ø30) Seite 78
79 Výrobní program GIHNRK..-LO (Ø12 Ø200) GF..-DO (Ø20 Ø120) Kloubové hlavice s domazáváním GIHRK..-DO (Ø20 Ø120) GK..-DO (Ø10 Ø80) Seite 79
80 Výrobní program BKE KUE SMDE RUKS KUVE Profilové vedení Příslušenství RUDS KUSE RUE..D RUE..E KUVS Seite 80
81 Výrobní program RMWE Miniaturní vedení RWS GFK KUME..C Seite 81
82 Výrobní program KH LFL KB Hřídelové vedení Kladkové vedení KS KN Hřídele PAB Seite 82
83 Výrobní program LUE vedení Ploché klece Vedení s plochými klecemi Ploché klece MV vedení Vedení J + S MVZ vedení RUS vedení Seite 83
84 Výrobní program Speciální produkty LFR - Modul Lineární moduly a stoly PSF - Modul Příslušenství Linerní stoly Seite 84
