1 PARKOVACÍ SYSTÉM CV-05 4 SENZORY UŽIVATELSKÝ a MONTÁŽNÍ NÁVOD

2 1 Představení Tento parkovací systém využívá vysoce kvalitních mikro senzorů, odpovídajících nejnovější ultrazvukové asysmetrické technologii. Sensory jsou konstruovány tak, aby pokryly úhel 60 horizontálně a 60 vertikálně a byly montovatelné do všech typů vozidel a mohly být přelakovány do originální barvy vozu. 2 Funkce systému Senzory se instalují do zadního nárazníku a systém je aktivován pouze, jeli zařazena zpátečka.aktivace je oznámena jednoduchým slyšitelným signálem. Zvyšující se frekvence tohoto signálu upozorňuje uživatele na přítomnost a vzdálenost předmětu či překážky. 3 Přednosti a výhody systému a. prevence a snížení počtu nehod při zpětném parkování b. ochrana vozidla před poškozením c. snížení stresu při parkování d. snadné parkování do těsných parkovacích míst e. zachování dobrého stavu vozidla 4 Elektrické specifikace položka charakteristika Min typické Max Unit Condition 1 Operační elektrické napětí VDC - 2 Proudová spotřeba A El.napětí : 12VDC 3 Operační teplota C - 4 Skladovací teplota C - 5 Operační relativní vlhkost 0-95 % - 6 Frekvence vysílacího senzoru khz - 7 Úroveň hluku signalizátoru db At 10cm Odpovídá standardům/normám: i) JASO D ii) EC Directive 72/254/EEC iii) ISO

3 5 Seznam dílů Č. díl název dílu množství 1 ovládací modul/ústředna 1 2 ultrazvukový senzor 4 3 bzučák 1 4 kabel senzoru 4 sady 5 silový kabel a kabel bzučáku (4 & 6 feet) 1 sada 6 šroubky M5x12 & matky M5 2 sady 7 oboustranná páska 1 8 vázací páska 5 Ø21mm Ø21mm 9 samolepka 1 Ø0.83in Ø0.83in 3

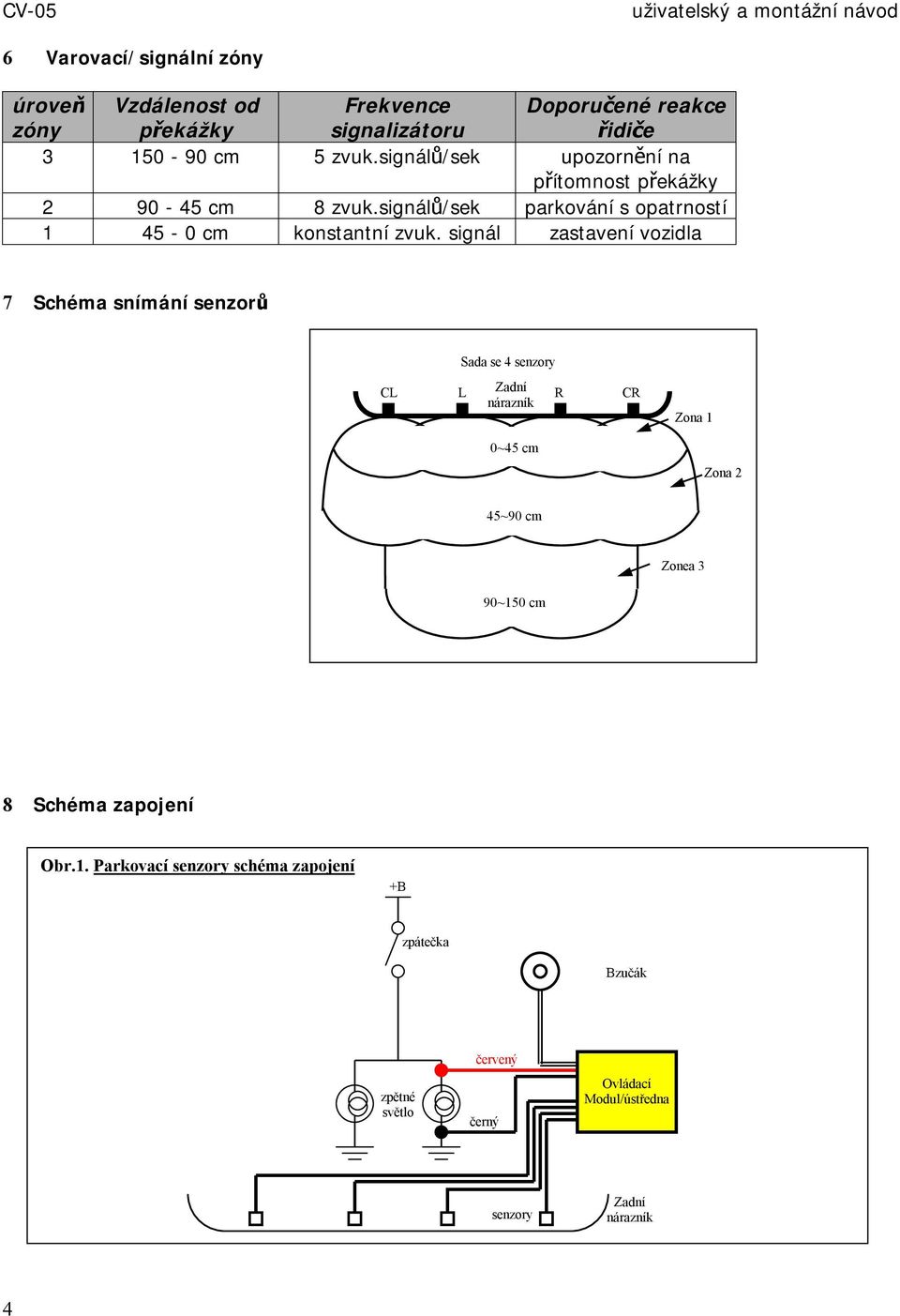

4 6 Varovací/signální zóny úroveň zóny Vzdálenost od překážky Frekvence signalizátoru Doporučené reakce řidiče cm 5 zvuk.signálů/sek upozornění na přítomnost překážky cm 8 zvuk.signálů/sek parkování s opatrností cm konstantní zvuk. signál zastavení vozidla 7 Schéma snímání senzorů Sada se 4 senzory CL L Zadní R CR nárazník 0~45 cm Zona 1 Zona 2 45~90 cm Zonea 3 90~150 cm 8 Schéma zapojení Obr.1. Parkovací senzory schéma zapojení +B zpátečka Bzučák zpětné světlo červený černý Ovládací Modul/ústředna senzory Zadní nárazník 4

5 9 Zapojení PIN konektorů Číslo pinu Popis funkce Elektrická charakteristika 1 Výstup bzučák DC8V DC16V 2 Výstup bzučáku ukostření 3 Vstup napájení DC8V DC16V viz referenční (umělá) zem 4 Vstup ukostření ukostření 5,7,9,11 Ukostření senzorů ukostření 6,8,10,12 Senzor vstup/výstup Výstupní napětí senzoru: 130Vp-p Pin č.: Pozice pro navrtání senzorů model Vertikální pozice Horizontal Location Sada 4 senzory minimálně 45cm od země Změřte délku nárazníku & vydělte 3 pro CL, L, R & CR umistění senzorů Upozornění: Ujistěte se, že umístění senzorů na nárazníku je kolmé vůči zemi a úchyt nárazníku za ním mu není překážkou. 11 Montáž 11.1 K umístění senzorů použijte označující samolepky Na určené místo vyvrtejte otvor o velikosti 21mm Do otvorů vložte kabely se senzory Ujistěte se, že styčný bod senzoru je orientován směrem dolů Silový kabel přijte k zpětnému světlu Instalujte ovládací modul na zvolené místo uvnitř kufru vozidla K ovládacímu modulu připojte všechny kabely Instalujte bzučák na zvolené místo uvnitř kufru vozidla Všechny kabely zabezpečte vázací páskou. Orientace styčného bodu styčný bod styčný bod 12 Testování 12.1 Zapněte zapalování a zařaďte zpátečku Bzučák 1x zazní jednoduchým signálem Přibližování a oddalováním plochého předmětu otestujte všechny zóny senzoru Při vzdálenosti 45cm od čidla bude bzučák konstatním zvukem signalizovat Opakujte kroky 11.3 & 11.4 k otestování všech senzorů. DŮLEŽITÉ: Toto zařízení je navrženo jako pomoc řidičům motorových vozidel za účelem bezpečného parkování. Němělo by být užíváno pro žádné jiné bezpečnostní účely. Řadné řidičské zkušenosti jsou vzždy nezbytné. Výrobce, distributor ani prodejce nejsou zodpovědní za neočekávané nehody. Detekce osob či zvířat není žádoucí. POZNÁMKA: Všechny specifikace mohou být předmětem změn bez předchozího upozornění. 5

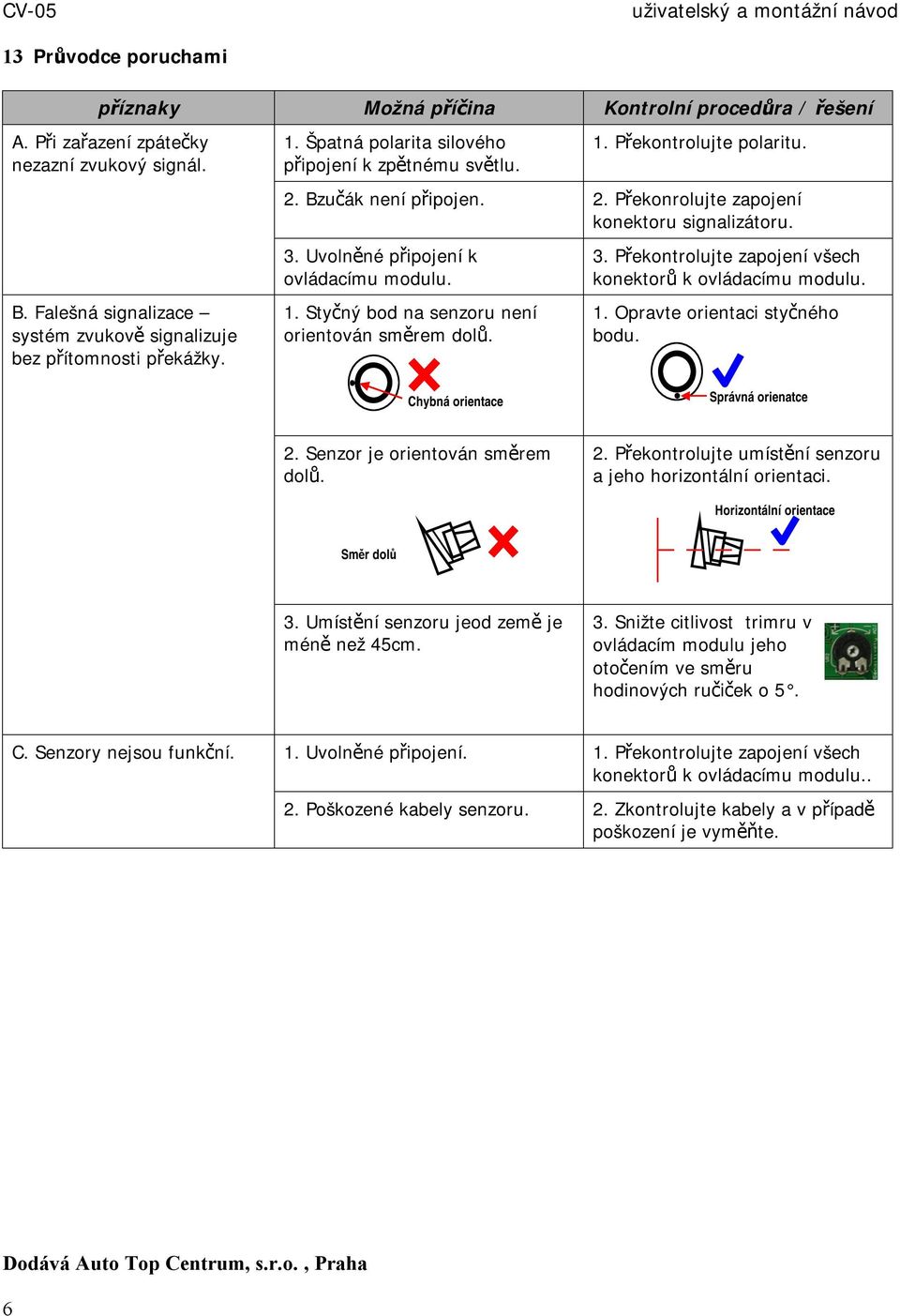

6 13 Průvodce poruchami příznaky Možná příčina Kontrolní procedůra / řešení A. Při zařazení zpátečky nezazní zvukový signál. B. Falešná signalizace systém zvukově signalizuje bez přítomnosti překážky. 1. Špatná polarita silového připojení k zpětnému světlu. 1. Překontrolujte polaritu. 2. Bzučák není připojen. 2. Překonrolujte zapojení konektoru signalizátoru. 3. Uvolněné připojení k ovládacímu modulu. 1. Styčný bod na senzoru není orientován směrem dolů. 3. Překontrolujte zapojení všech konektorů k ovládacímu modulu. 1. Opravte orientaci styčného bodu. Chybná orientace Správná orienatce 2. Senzor je orientován směrem dolů. 2. Překontrolujte umístění senzoru a jeho horizontální orientaci. Horizontální orientace Směr dolů 3. Umístění senzoru jeod země je méně než 45cm. 3. Snižte citlivost trimru v ovládacím modulu jeho otočením ve směru hodinových ručiček o 5. C. Senzory nejsou funkční. 1. Uvolněné připojení. 1. Překontrolujte zapojení všech konektorů k ovládacímu modulu.. 2. Poškozené kabely senzoru. 2. Zkontrolujte kabely a v případě poškození je vyměňte. Dodává Auto Top Centrum, s.r.o., Praha 6
