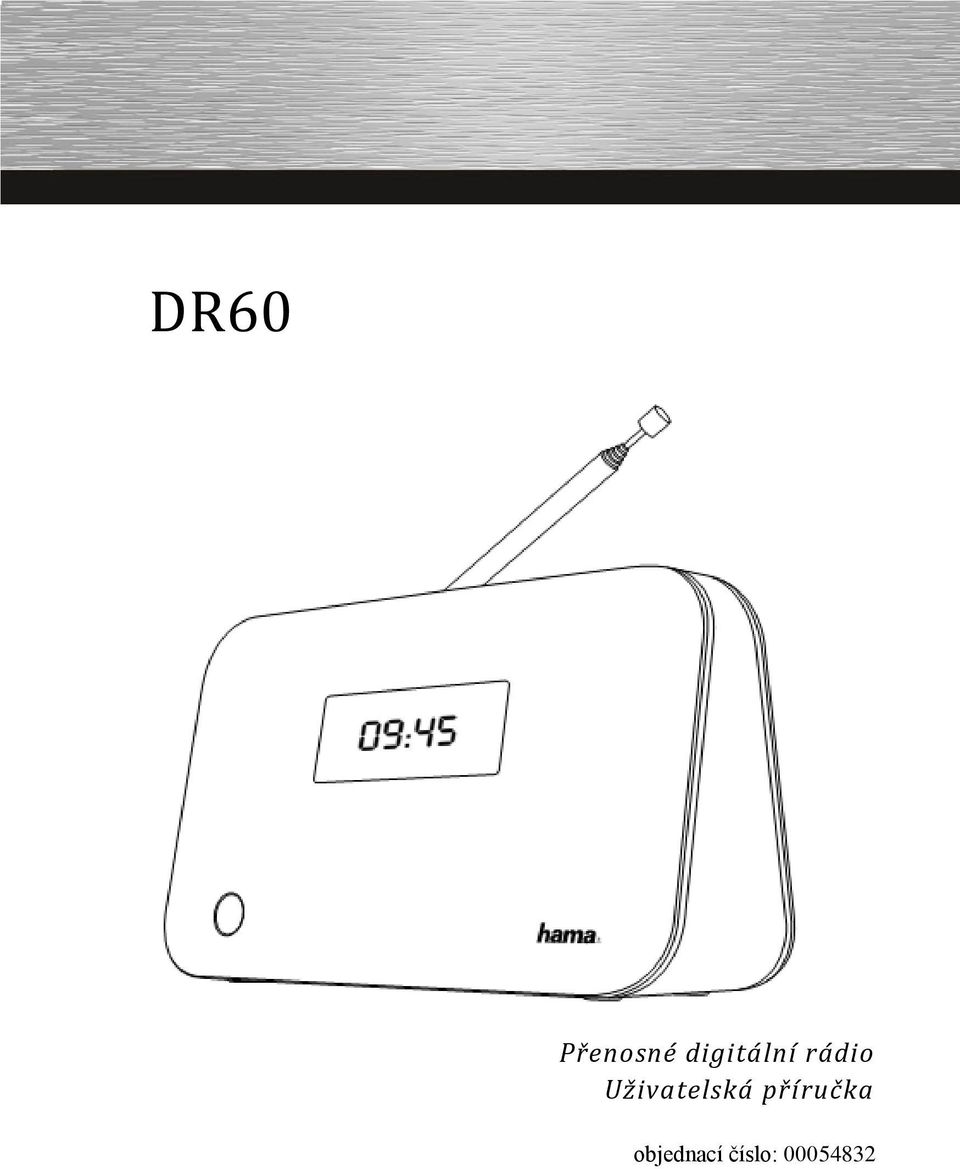

1 DR60 Přenosné digitální rádio Uživatelská příručka objednací číslo:

2 1. Obsah OBSAH VYSVĚTLIVKY A VAROVÁNÍ OBSAH BALENÍ BEZPEČNOST OVLÁDACÍ PRVKY A POPIS ZAČÍNÁME ZÁKLADNÍ NASTAVENÍ DAB RÁDIO FM RÁDIO BLUETOOTH EXTERNÍ VSTUP AUX PÉČE A ÚDRŽBA ZÁRUČNÍ PODMÍNKY SERVIS A ZÁKAZNICKÁ PODPORA TECHNICKÉ ÚDAJE LIKVIDACE ZAŘÍZENÍ PROHLÁŠENÍ O SHODĚ Přenosné rádio DR60

3 Vážený zákazníku, zakoupením internetového rádia Hama jste získali kvalitní produkt, který odpovídá současnému stavu vývoje a splňuje náročné technologické i funkční požadavky. Přenosné rádio DR60 slouží k poslechu hudby přes počítač, síť Internet, nebo jiné sítě. Věnujte prosím pozornost informacím obsaženým v tomto návodu, seznámí Vás se zakoupeným zařízením a jeho funkcemi. Doufáme, že budete s naším produktem spokojeni a že Vám bude dlouho a spolehlivě sloužit. O tomto návodu Tento návod k obsluze je nedílnou součástí internetového rádia DR60 (nadále v textu označováno jako zařízení ), poskytuje důležité informace o podmínkách použití, bezpečnosti, zapojení a provozu zařízení. Návod k použití by měl být kdykoliv dostupný obsluze zařízení. Každý kdo používá toto zařízení, by měl být obeznámen s informacemi obsaženými v tomto návodu. Návod mějte vždy při ruce, v případě potřeby jej předejte ostatním uživatelům současně se zařízením. Přenosné rádio DR60 3

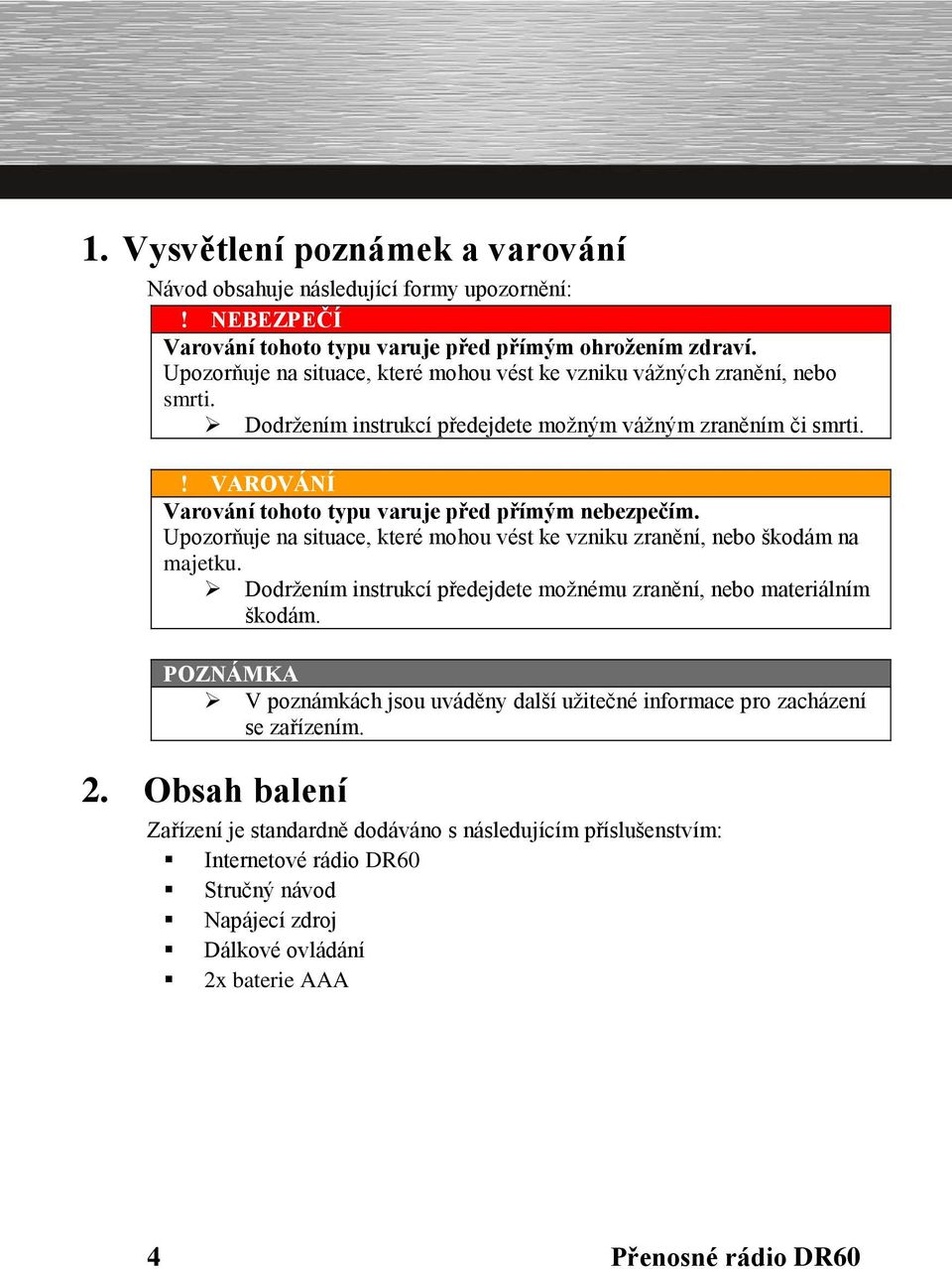

4 1. Vysvětlení poznámek a varování Návod obsahuje následující formy upozornění:! NEBEZPEČÍ Varování tohoto typu varuje před přímým ohrožením zdraví. Upozorňuje na situace, které mohou vést ke vzniku vážných zranění, nebo smrti. Dodržením instrukcí předejdete možným vážným zraněním či smrti.! VAROVÁNÍ Varování tohoto typu varuje před přímým nebezpečím. Upozorňuje na situace, které mohou vést ke vzniku zranění, nebo škodám na majetku. Dodržením instrukcí předejdete možnému zranění, nebo materiálním škodám. POZNÁMKA V poznámkách jsou uváděny další užitečné informace pro zacházení se zařízením. 2. Obsah balení Zařízení je standardně dodáváno s následujícím příslušenstvím: Internetové rádio DR60 Stručný návod Napájecí zdroj Dálkové ovládání 2x baterie AAA 4 Přenosné rádio DR60

5 3. Bezpečnost Zařízení je určeno pro soukromé použití v domácnostech. Chraňte zařízení před znečištěním, vlhkostí a přehřátím. Nepoužívejte zařízení v místech se zvýšenou vlhkostí. Jako každé jiné elektrické zařízení jej držte mimo dosah dětí. Zařízení nepouštějte na zem a chraňte jej před pádem a mechanickými šoky. Používejte pouze originální napájecí adaptér. Připojujte jej pouze do sítě vyhovující jeho parametrům. Obalový materiál držte z dosahu dětí, nebezpečí udušení. Obalový materiál likvidujte podle místních předpisů. Do zařízení nezasahujte. Zásahem do zařízení pozbýváte záruky.! NEBEZPEČÍ úrazu elektrickým proudem Nebezpečí smrti / úrazu elektrickým proudem. Styk s živými částmi zařízení může vést k smrtelnému zranění. Dodržujte následující bezpečnostní předpisy, zamezíte rizikům souvisejícím s elektrickým proudem: Používejte pouze napájecí adaptéry dodané spolu se zařízením. Použitím jiného adaptéru můžete zařízení poškodit. Nepoužívejte zařízení, je li přívodní šňůra adaptéru, adaptér, nebo napájecí konektor poškozen. V žádném případě nerozebírejte kryt napájecího adaptéru. Při styku s odkrytými částmi napájecího adaptéru hrozí nebezpečí úrazu elektrickým proudem. Přenosné rádio DR60 5

6 ! VAROVÁNÍ Nakládání s bateriemi Nebezpečí při nevhodném zacházení! Nevhodná manipulace s bateriemi může být nebezpečná. Používejte vždy stejný typ baterií (nekombinujte různě nabité baterie, nebo různé druhy: například alkalické + nabíjecí). Při vkládání baterií zkontrolujte polaritu. Při obrácení polarity může dojít k poškození zařízení a/nebo baterií. Nevhazujte baterie do ohně, může dojít k výbuchu. Nikdy nezkratujte póly baterie (úmyslně, nebo neúmyslně, například při styku s kovovými předměty). Zkrat může mít za následek přehřátí, explozi, nebo oheň. Baterie udržujte mimo dosah dětí. V případě spolknutí, vyhledejte okamžitou lékařskou pomoc. Uvolňuje-li se z baterií kyselina, dbejte zvýšené pozornosti. Unikající kyselina může trvale poškodit zařízení, může způsobit poleptání. Použijte ochranné rukavice. V případě, že zařízení delší dobu nepoužíváte, vyjměte baterie. Baterie skladujte v suchu a chladu, nevystavujte je slunečnímu nebo tepelnému záření. 6 Přenosné rádio DR60

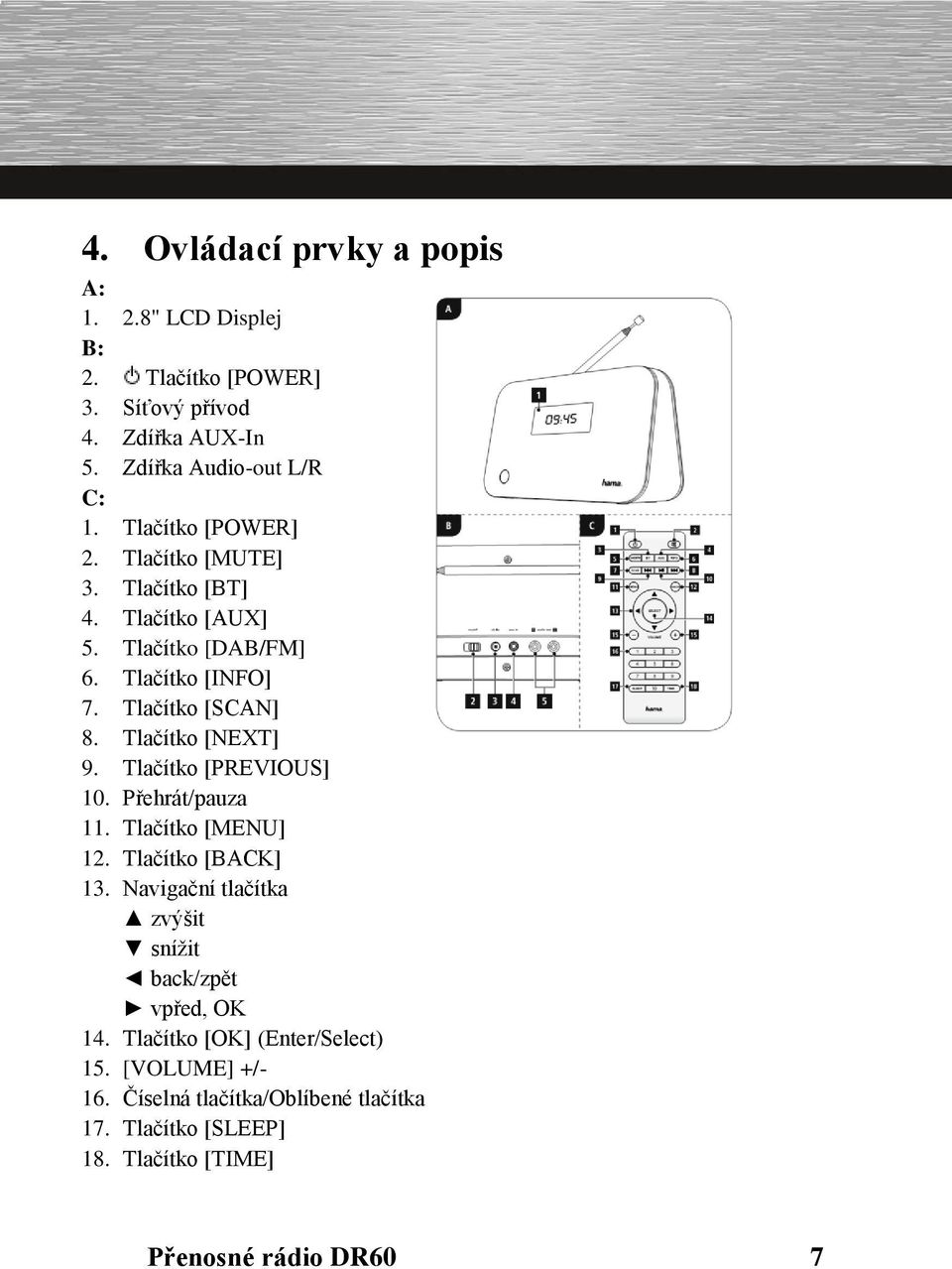

7 4. Ovládací prvky a popis A: " LCD Displej B: 2. Tlačítko [POWER] 3. Síťový přívod 4. Zdířka AUX-In 5. Zdířka Audio-out L/R C: 1. Tlačítko [POWER] 2. Tlačítko [MUTE] 3. Tlačítko [BT] 4. Tlačítko [AUX] 5. Tlačítko [DAB/FM] 6. Tlačítko [INFO] 7. Tlačítko [SCAN] 8. Tlačítko [NEXT] 9. Tlačítko [PREVIOUS] 10. Přehrát/pauza 11. Tlačítko [MENU] 12. Tlačítko [BACK] 13. Navigační tlačítka zvýšit snížit back/zpět vpřed, OK 14. Tlačítko [OK] (Enter/Select) 15. [VOLUME] +/- 16. Číselná tlačítka/oblíbené tlačítka 17. Tlačítko [SLEEP] 18. Tlačítko [TIME] Přenosné rádio DR60 7

8 5. Začínáme POZNÁMKA - kvalita příjmu Rádio je vybaveno pasivní teleskopickou anténou, která Vám umožní příjem DAB, DAB+, i FM signálu. Pro zajištění maximální kvality příjmu anténu plně vytáhněte a umístěte do vertikální polohy. Pokud máte problémy s kvalitou signálu, zkuste změnit umístění rádia. Zasuňte zástrčku napájecího adaptéru do zásuvky DC IN na zadní straně zařízení. Zasuňte adaptér do zásuvky. Zařízení má vypínač na zadní straně rádia. Pro uvedení do provozu jej přepněte do polohy ON - zapnuto. V zahraničí budete možná muset použít adaptér pro připojení do místní zásuvky. Na stránkách naleznete vhodné adaptéry pro různé země. Rádio zapnete stisknutím tlačítka POWER na dálkovém ovládání.! NEBEZPEČÍ Zařízení připojujte pouze do sítě, která splňuje specifikaci uváděnou výrobcem. Zásuvka musí být snadno přístupná. Zařízení vypínejte tlačítkem ON/OFF. Pakliže není přístupné, odpojte zařízení ze zásuvky. Nebudete-li zařízení používat delší dobu, odpojte jej ze zásuvky. POZNÁMKA - První spuštění Při prvním zapnutí rádia proběhne automatické vyhledání stanic v digitálním pásmu DAB. Po dokončený vyhledávání se nastaví automaticky datum a čas. Pomocí tlačítek a můžete vybrat jinou stanici, výběr potvrdíte tlačítkem SELECT. 8 Přenosné rádio DR60

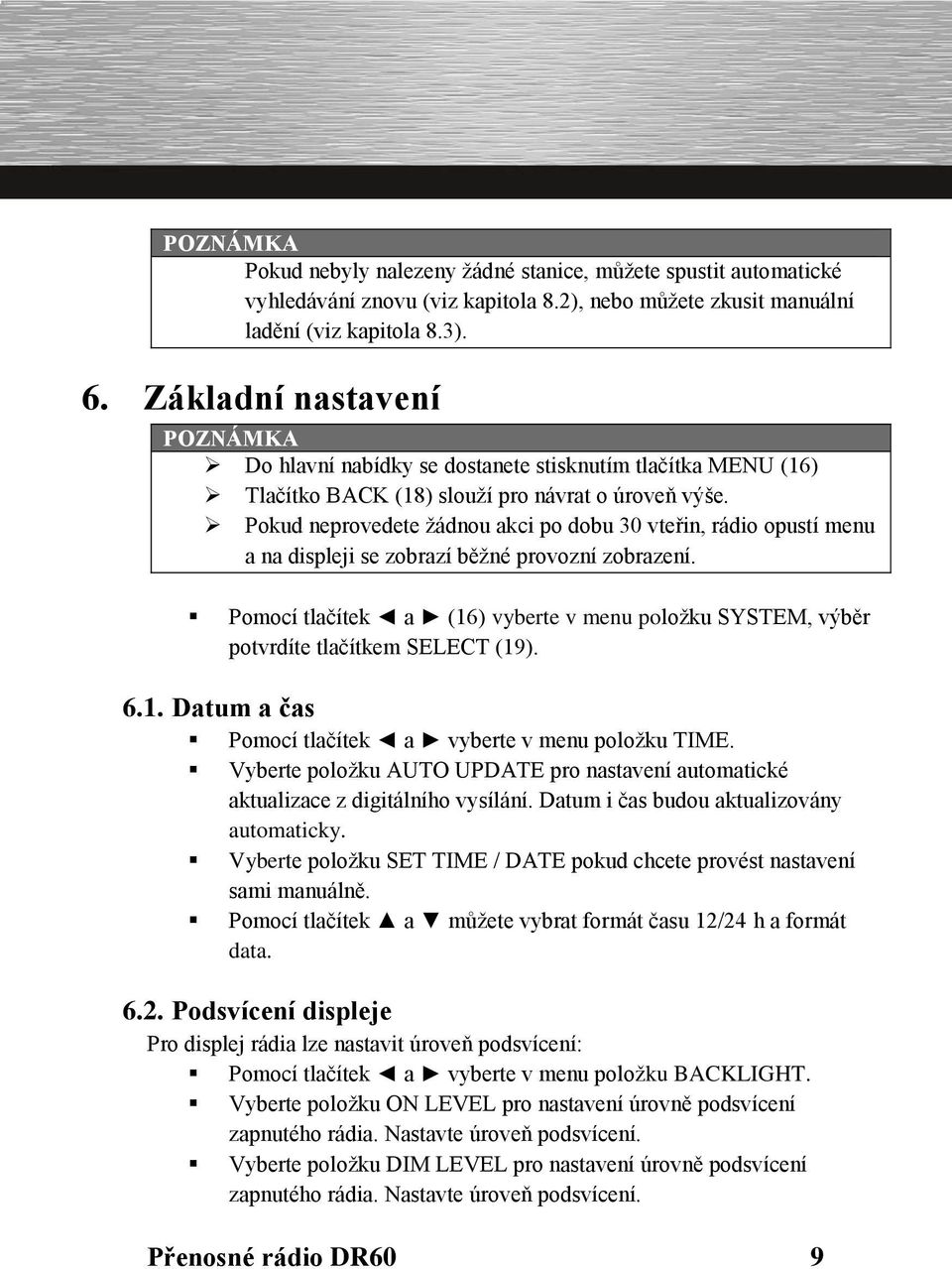

9 POZNÁMKA Pokud nebyly nalezeny žádné stanice, můžete spustit automatické vyhledávání znovu (viz kapitola 8.2), nebo můžete zkusit manuální ladění (viz kapitola 8.3). 6. Základní nastavení POZNÁMKA Do hlavní nabídky se dostanete stisknutím tlačítka MENU (16) Tlačítko BACK (18) slouží pro návrat o úroveň výše. Pokud neprovedete žádnou akci po dobu 30 vteřin, rádio opustí menu a na displeji se zobrazí běžné provozní zobrazení. Pomocí tlačítek a (16) vyberte v menu položku SYSTEM, výběr potvrdíte tlačítkem SELECT (19) Datum a čas Pomocí tlačítek a vyberte v menu položku TIME. Vyberte položku AUTO UPDATE pro nastavení automatické aktualizace z digitálního vysílání. Datum i čas budou aktualizovány automaticky. Vyberte položku SET TIME / DATE pokud chcete provést nastavení sami manuálně. Pomocí tlačítek a můžete vybrat formát času 12/24 h a formát data Podsvícení displeje Pro displej rádia lze nastavit úroveň podsvícení: Pomocí tlačítek a vyberte v menu položku BACKLIGHT. Vyberte položku ON LEVEL pro nastavení úrovně podsvícení zapnutého rádia. Nastavte úroveň podsvícení. Vyberte položku DIM LEVEL pro nastavení úrovně podsvícení zapnutého rádia. Nastavte úroveň podsvícení. Přenosné rádio DR60 9

10 6.3. Jazyk Výchozí nastavení je Angličtina. Rádio má i menu v Češtině, doporučený jazyk pro tento manuál je však Angličtina. Pro změnu jazyka: Pomocí tlačítek a vyberte v menu položku LANGUAGE. Pomocí tlačítek a vyberte v menu jazyk. POZNÁMKA Na výběr je z následujících jazyků: Anglický, Francouzský, Německý, Italský, Finský, Holandský, Dánský, Norský, Polský, Švédský, Slovenský, Český Tovární reset Pomocí tlačítek a vyberte v menu položku FACTORY RESET. Volbu potvrďte YES.! VAROVÁNÍ Veškerá uložená nastavení budou při resetu do továrního nastavení ztracena. Funkce je určena pro situace, že dojde k vážným problémům s nastavením rádia. 10 Přenosné rádio DR60

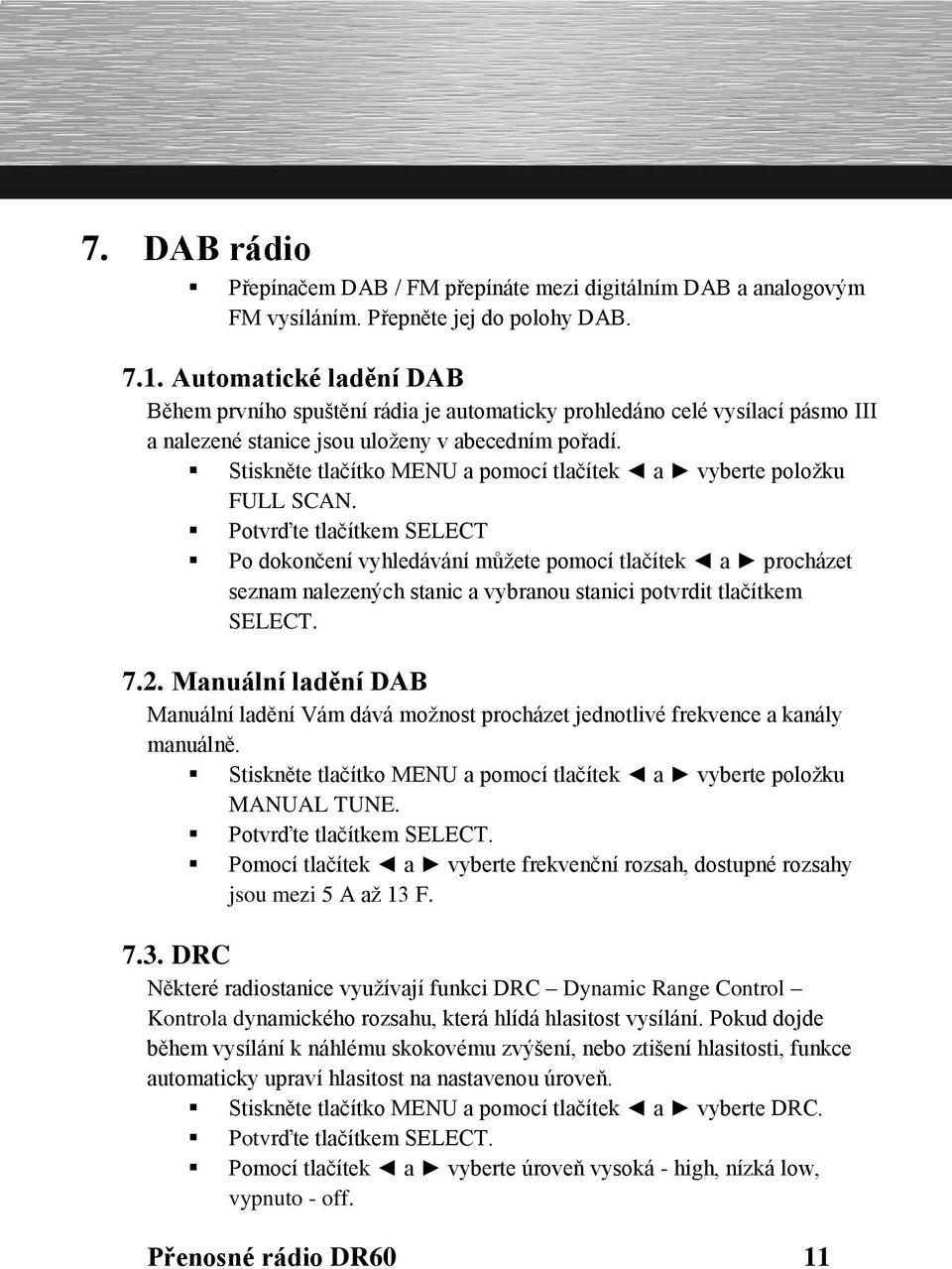

11 7. DAB rádio Přepínačem DAB / FM přepínáte mezi digitálním DAB a analogovým FM vysíláním. Přepněte jej do polohy DAB Automatické ladění DAB Během prvního spuštění rádia je automaticky prohledáno celé vysílací pásmo III a nalezené stanice jsou uloženy v abecedním pořadí. Stiskněte tlačítko MENU a pomocí tlačítek a vyberte položku FULL SCAN. Potvrďte tlačítkem SELECT Po dokončení vyhledávání můžete pomocí tlačítek a procházet seznam nalezených stanic a vybranou stanici potvrdit tlačítkem SELECT Manuální ladění DAB Manuální ladění Vám dává možnost procházet jednotlivé frekvence a kanály manuálně. Stiskněte tlačítko MENU a pomocí tlačítek a vyberte položku MANUAL TUNE. Potvrďte tlačítkem SELECT. Pomocí tlačítek a vyberte frekvenční rozsah, dostupné rozsahy jsou mezi 5 A až 13 F DRC Některé radiostanice využívají funkci DRC Dynamic Range Control Kontrola dynamického rozsahu, která hlídá hlasitost vysílání. Pokud dojde během vysílání k náhlému skokovému zvýšení, nebo ztišení hlasitosti, funkce automaticky upraví hlasitost na nastavenou úroveň. Stiskněte tlačítko MENU a pomocí tlačítek a vyberte DRC. Potvrďte tlačítkem SELECT. Pomocí tlačítek a vyberte úroveň vysoká - high, nízká low, vypnuto - off. Přenosné rádio DR60 11

12 7.4. Další informace V závislosti na aktuálním režimu přehrávání mohou být zobrazovány další informace, které jsou součástí digitálního vysílání jednotlivých stanic. Stiskněte tlačítko INFO. Při příjmu vysílání DAB / DAB+ jsou obvykle dostupné tyto informace: Datum a čas: Datum a čas jsou obvykle součástí vysílání digitálního rádia, pokud nejsou dostupné, zobrazí se na displeji pouze nápis "TIME/DATE". Frekvence: Vysílací frekvence aktuálně vybrané stanice. Audio Bit Rate: Datový tok aktuálně vybrané stanice. (V podstatě udává rozlišení příjmu.) Síla signálu: Udává kvalitu příjmu - sílu signálu aktuálně naladěné stanice. POZNÁMKA Sílu signálu lze ovlivnit vhodným umístěním rádia. Doporučujeme teleskopickou anténu mít plně vytaženou a v napřímené poloze. Rádio rovněž umístěte blízko okna. DLS: Další vysílané informace prostřednictvím rámce DLS (Dynamic Label Segment) - rolující text. Typ programu: Zobrazuje hudební či jiný styl zvoleného programu. Název Multiplexu / skupiny: Multiplex je skupina stanic sdružených obvykle pod jedním vysílačem, jedním hudebním žánrem, nebo jiným specifikem. 12 Přenosné rádio DR60

13 7.5. Oblíbené stanice Stiskněte a podržte číselné tlačítko pro uložení aktuální stanice do oblíbených. Stiskněte číselné tlačítko pro vyvolání uložené oblíbené stanice z dané pozice. POZNÁMKA Oblíbené stanice nelze vymazat, máte-li již plný seznam, můžete některý ze záznamů přepsat novou stanicí. Pro DAB i pro FM lze uložit 10 oblíbených stanic. 8. FM rádio Přepínačem DAB / FM přepínáte mezi digitálním DAB a analogovým FM vysíláním. Přepněte jej do polohy FM Automatické ladění FM Stiskněte tlačítko SCAN pro spuštění vyhledávání. Na displeji se zobrazí nápis SEARCHING..., jakmile rádio nalezne první stanici, vyhledávání přeruší a začne hrát. Dalším stisknutím tlačítka SCAN bude vyhledávání pokračovat Nastavení vyhledávání Stiskněte tlačítko MENU a pomocí tlačítek a vyberte položku SCAN SETTINGS. Potvrďte tlačítkem SELECT. Pomocí tlačítek a vyberte ALL STATIONS - všechny stanice, nebo STRONG STATIONS - stanice se silným signálem. Potvrďte tlačítkem SELECT. POZNÁMKA Je-li vybrána možnost ALL STATIONS, bude rádio zastavovat při procházení tlačítkem SCAN na všech dostupných stanicích. Je-li vybrána možnost STRONG STATIONS, naladí pouze stanice se silným signálem. Přenosné rádio DR60 13

14 8.3. Manuální ladění FM Manuální ladění Vám dává možnost nastavit frekvenci manuálně, takže dokážete naladit i stanice, které mohly uniknout automatickému prohledání. Pomocí tlačítek a nalaďte požadovanou frekvenci Nastavení audio Stiskněte tlačítko MENU a pomocí tlačítek a vyberte položku AUDIO SETTINGS. Potvrďte tlačítkem SELECT. Pomocí tlačítek a vyberte STEREO ALOWED - pro stereo příjem, je-li dostupný, nebo MONO - pro přehrávání v režimu mono Další informace Některé stanice mohou vysílat i další informace. Stiskněte tlačítko INFO: Audio nastavení: mono / stereo, čas, datum, název skladby a interpret, hudební styl, frekvence Oblíbené stanice Stiskněte a podržte číselné tlačítko pro uložení aktuální stanice do oblíbených. Stiskněte číselné tlačítko pro vyvolání uložené oblíbené stanice z dané pozice. POZNÁMKA Oblíbené stanice nelze vymazat, máte-li již plný seznam, můžete některý ze záznamů přepsat novou stanicí. Pro DAB i pro FM lze uložit 10 oblíbených stanic. 14 Přenosné rádio DR60

15 9. Bluetooth Rádio umožňuje připojení pomocí Bluetooth ve dvou režimech: A2DP - Advanced Audio Distribution Profile Vysoce kvalitní přenos audio. Stream audio signálu z BT zařízení. AVRCP - Audio Video Remote Control Profile Využití BT zařízení jako dálkového ovládání pro rádio. POZNÁMKA - Bluetooth Zkontrolujte, že máte zapnutý modul Bluetooth na Vašem zařízení (chytrý telefon, tablet,...) Dosah BT je maximálně přibližně 10 m v prostoru bez překážek. Někdy mohou další BT zařízení narušit provoz dalších BT zařízení. Rádio lze v daný okamžik spárovat pouze s jedním dalším zařízením. Nelze garantovat kompatibilitu se všemi zařízeními na trhu. Připojení a přehrávání hudby v BT režimu POZNÁMKA - Bluetooth Zkontrolujte, že máte zapnutý modul Bluetooth na Vašem zařízení (chytrý telefon, tablet,...) Zkontrolujte, že Vaše BT zařízení je viditelné i pro ostatní zařízení. Postupujte podle návodu pro Vaše zařízení - postupy se mohu lišit. Zařízení umístěte v blízkosti Vašeho rádia. Stiskněte tlačítko BT na dálkovém ovládání. Rádio aktivuje BT modul a automaticky přejde do režimu párování, takže bude moci navázat spojení s dalším zařízením. Otevřete BT menu na Vašem zařízení a počkejte, než se v seznamu zobrazí rádio DR60, případně spusťte vyhledávání. Vyberte rádio DR60 a potvrďte volbu na Vašem zařízení. Rádio potvrdí úspěšné spárování pípnutím a rozsvícenou ikonou na displeji. Spusťte, a/nebo zastavte přehrávání audia na Vašem zařízení. Přenosné rádio DR60 15

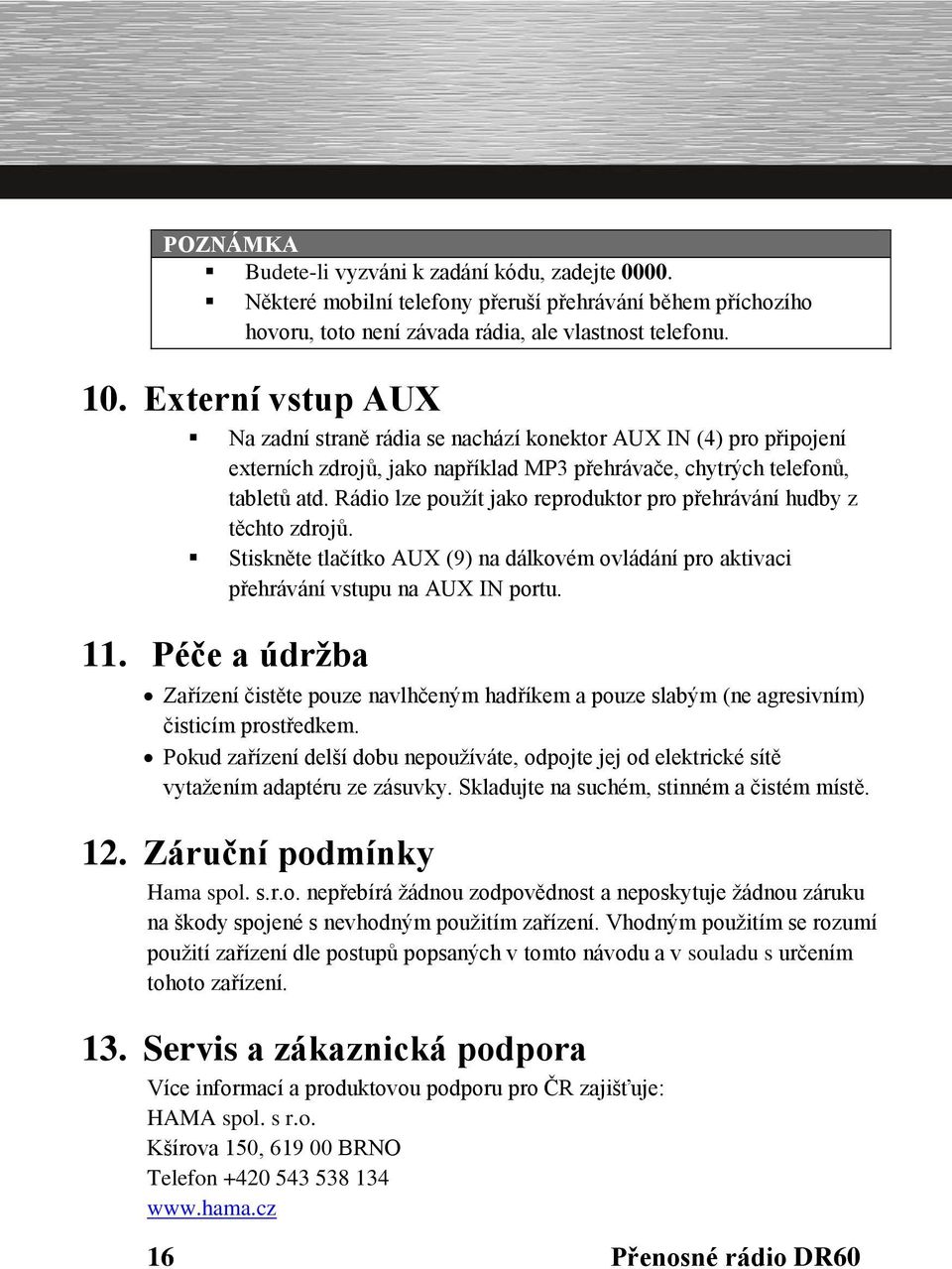

16 POZNÁMKA Budete-li vyzváni k zadání kódu, zadejte Některé mobilní telefony přeruší přehrávání během příchozího hovoru, toto není závada rádia, ale vlastnost telefonu. 10. Externí vstup AUX Na zadní straně rádia se nachází konektor AUX IN (4) pro připojení externích zdrojů, jako například MP3 přehrávače, chytrých telefonů, tabletů atd. Rádio lze použít jako reproduktor pro přehrávání hudby z těchto zdrojů. Stiskněte tlačítko AUX (9) na dálkovém ovládání pro aktivaci přehrávání vstupu na AUX IN portu. 11. Péče a údržba Zařízení čistěte pouze navlhčeným hadříkem a pouze slabým (ne agresivním) čisticím prostředkem. Pokud zařízení delší dobu nepoužíváte, odpojte jej od elektrické sítě vytažením adaptéru ze zásuvky. Skladujte na suchém, stinném a čistém místě. 12. Záruční podmínky Hama spol. s.r.o. nepřebírá žádnou zodpovědnost a neposkytuje žádnou záruku na škody spojené s nevhodným použitím zařízení. Vhodným použitím se rozumí použití zařízení dle postupů popsaných v tomto návodu a v souladu s určením tohoto zařízení. 13. Servis a zákaznická podpora Více informací a produktovou podporu pro ČR zajišťuje: HAMA spol. s r.o. Kšírova 150, BRNO Telefon Přenosné rádio DR60

17 14. Technické údaje Příjem rádia DAB DAB+ FM Ano Ano Ano Frekvence MHz MHz Citlivost dbm dbm Display 2.8" 2x16 LCD Napájení DC 6V 1000 ma Spotřeba Zapnuto: max 3 W Pohotovostní režim: cca 1 W Vstup / výstup 3.5mm jack pro sluchátka, zdířka DC adaptéru, Audio vstup, Audio výstup RCA L+R Oblíbené DAB/DAB+: 10, FM: 10 Kodeky: DAB: MP2, AAC, Bluetooth: AAC, SBC Jazyky: Anglický, Francouzský, Německý, Italský, Finský, Holandský, Dánský, Norský, Polský, Švédský, Slovenský, Český. Obsah balení Uživatelský návod, Síťový adaptér, Dálkové ovládání + baterie Rozměry 163 x 145 x 123 mm Přenosné rádio DR60 17

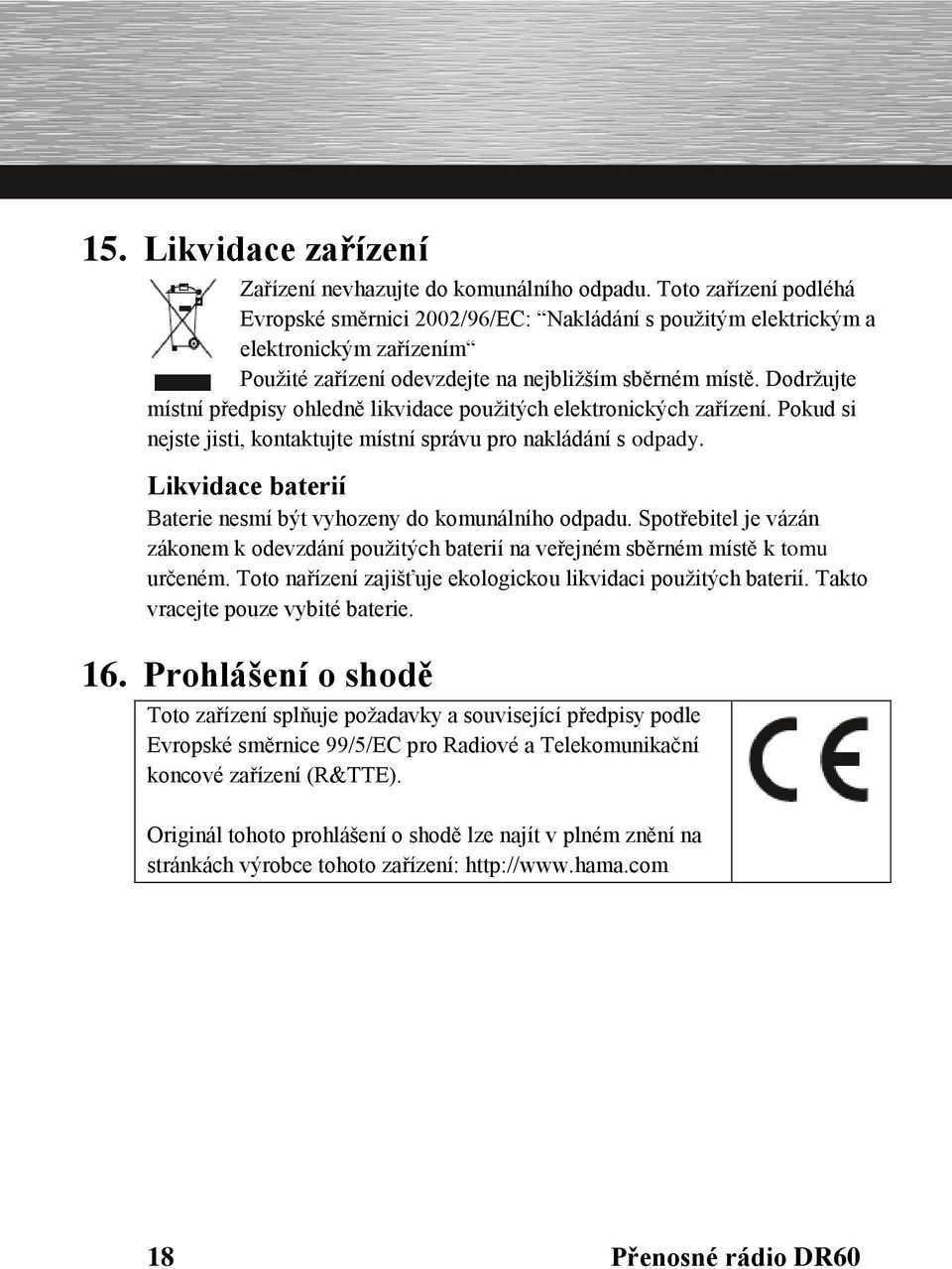

18 15. Likvidace zařízení Zařízení nevhazujte do komunálního odpadu. Toto zařízení podléhá Evropské směrnici 2002/96/EC: Nakládání s použitým elektrickým a elektronickým zařízením Použité zařízení odevzdejte na nejbližším sběrném místě. Dodržujte místní předpisy ohledně likvidace použitých elektronických zařízení. Pokud si nejste jisti, kontaktujte místní správu pro nakládání s odpady. Likvidace baterií Baterie nesmí být vyhozeny do komunálního odpadu. Spotřebitel je vázán zákonem k odevzdání použitých baterií na veřejném sběrném místě k tomu určeném. Toto nařízení zajišťuje ekologickou likvidaci použitých baterií. Takto vracejte pouze vybité baterie. 16. Prohlášení o shodě Toto zařízení splňuje požadavky a související předpisy podle Evropské směrnice 99/5/EC pro Radiové a Telekomunikační koncové zařízení (R&TTE). Originál tohoto prohlášení o shodě lze najít v plném znění na stránkách výrobce tohoto zařízení: 18 Přenosné rádio DR60
