PROJEKT: ZLEPŠENÍ ROSTLINNÉ PRODUKCE V PROVINCII DORNOGOBI

Transkript

1 PROJEKT: ZLEPŠENÍ ROSTLINNÉ PRODUKCE V PROVINCII DORNOGOBI Posudek na využití skleníků s akumulací tepla v provincii Dornogobi ZPRACOVAL: Ing. Karel Vítek, CSc. Dobříš, prosinec 2009

2 2

3 Obsah 1 ÚVODNÍ INFORMACE ZAINTERESOVANÉ STRANY A CÍLOVÉ SKUPINY CÍLOVÁ SKUPINA ZÁVĚRY ZPRACOVANÉ TECHNICKÉ ANALÝZY ROZVOJOVÉHO ZÁMĚRU PROJEKTU VYHODNOCENÍ STÁVAJÍCÍHO STAVU NÁVRH NOVÉHO ŘEŠENÍ ZÁVĚRY ROZVOJOVÉHO PLÁNU A ANALÝZY PROJEKTU TECHNICKÁ ZPRÁVA TECHNICKÝ POPIS PROVEDENÍ STAVBY...13 Seznam tabulek Tab.1 Základní parametry tepelné ztráty skleníků...9 Tab.2 Porovnání tepelné ztráty skleníků...10 Tab.3 Tepelná kapacita akumulační stěny...10 Tab.4 Tepelné ztráty skleníku...11 Seznam obrázků Obr.1 Porost mrkve chráněný před větrem kukuřicí farma Erdene Obr.2 Velký úspěch zažili beneficianti s produkty na Harvest festivalu v Sainshandu Obr.3 Setí kultur ve skleníku v Dalajargalanu Obr.4 Teplota a relativní vlhkost ve skleníku v Dalajargalanu v 11: Obr.5 Teplota substrátu ve skleníku v Dalajargalanu v 11:23 dosahuje 20 o C...7 Obr.6 Návrh velkého skleníku s akumulací tepla...8 Obr.7 Návrh malého skleníku s akumulací tepla...9 3

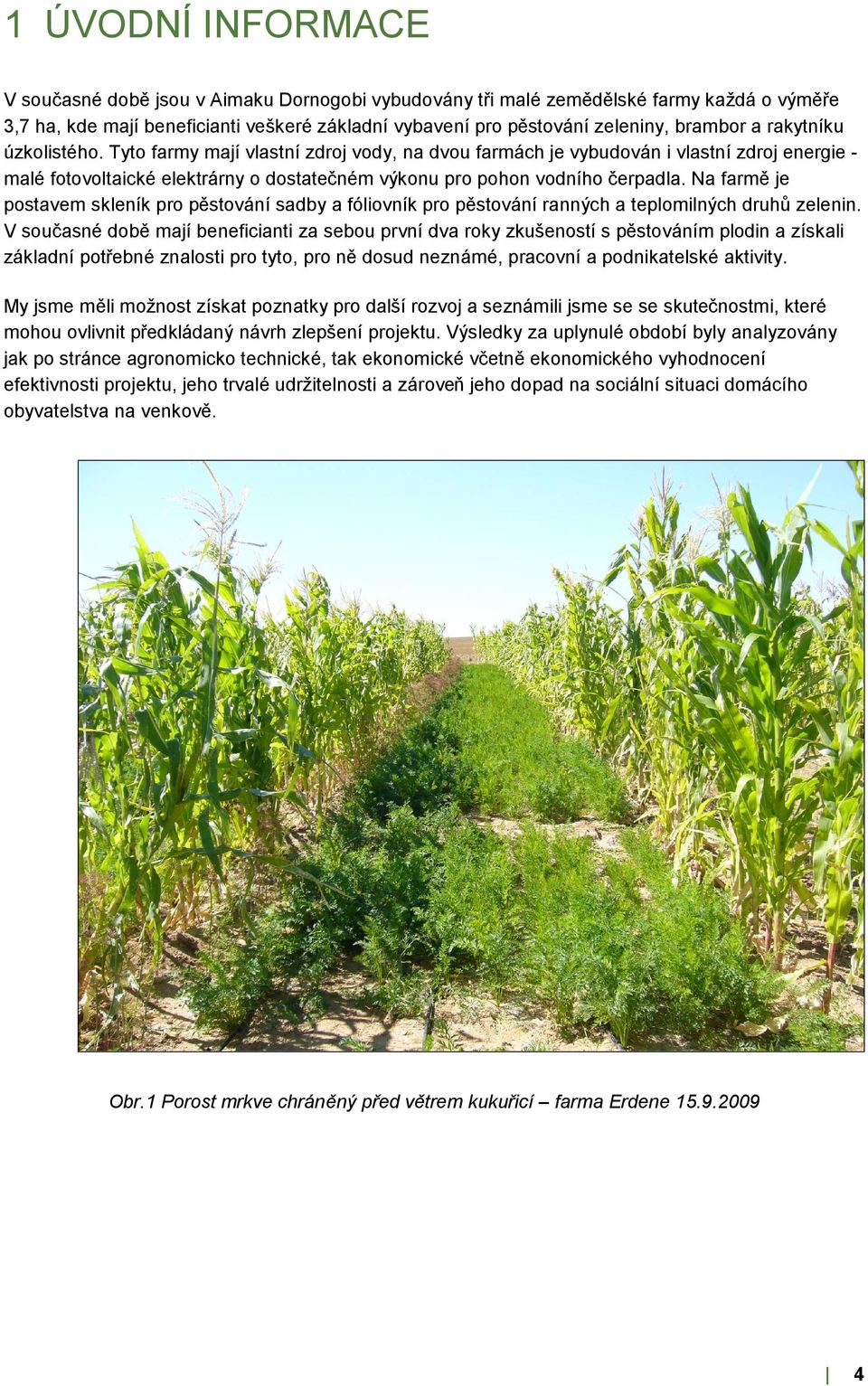

4 1 ÚVODNÍ INFORMACE V současné době jsou v Aimaku Dornogobi vybudovány tři malé zemědělské farmy každá o výměře 3,7 ha, kde mají beneficianti veškeré základní vybavení pro pěstování zeleniny, brambor a rakytníku úzkolistého. Tyto farmy mají vlastní zdroj vody, na dvou farmách je vybudován i vlastní zdroj energie - malé fotovoltaické elektrárny o dostatečném výkonu pro pohon vodního čerpadla. Na farmě je postavem skleník pro pěstování sadby a fóliovník pro pěstování ranných a teplomilných druhů zelenin. V současné době mají beneficianti za sebou první dva roky zkušeností s pěstováním plodin a získali základní potřebné znalosti pro tyto, pro ně dosud neznámé, pracovní a podnikatelské aktivity. My jsme měli možnost získat poznatky pro další rozvoj a seznámili jsme se se skutečnostmi, které mohou ovlivnit předkládaný návrh zlepšení projektu. Výsledky za uplynulé období byly analyzovány jak po stránce agronomicko technické, tak ekonomické včetně ekonomického vyhodnocení efektivnosti projektu, jeho trvalé udržitelnosti a zároveň jeho dopad na sociální situaci domácího obyvatelstva na venkově. Obr.1 Porost mrkve chráněný před větrem kukuřicí farma Erdene

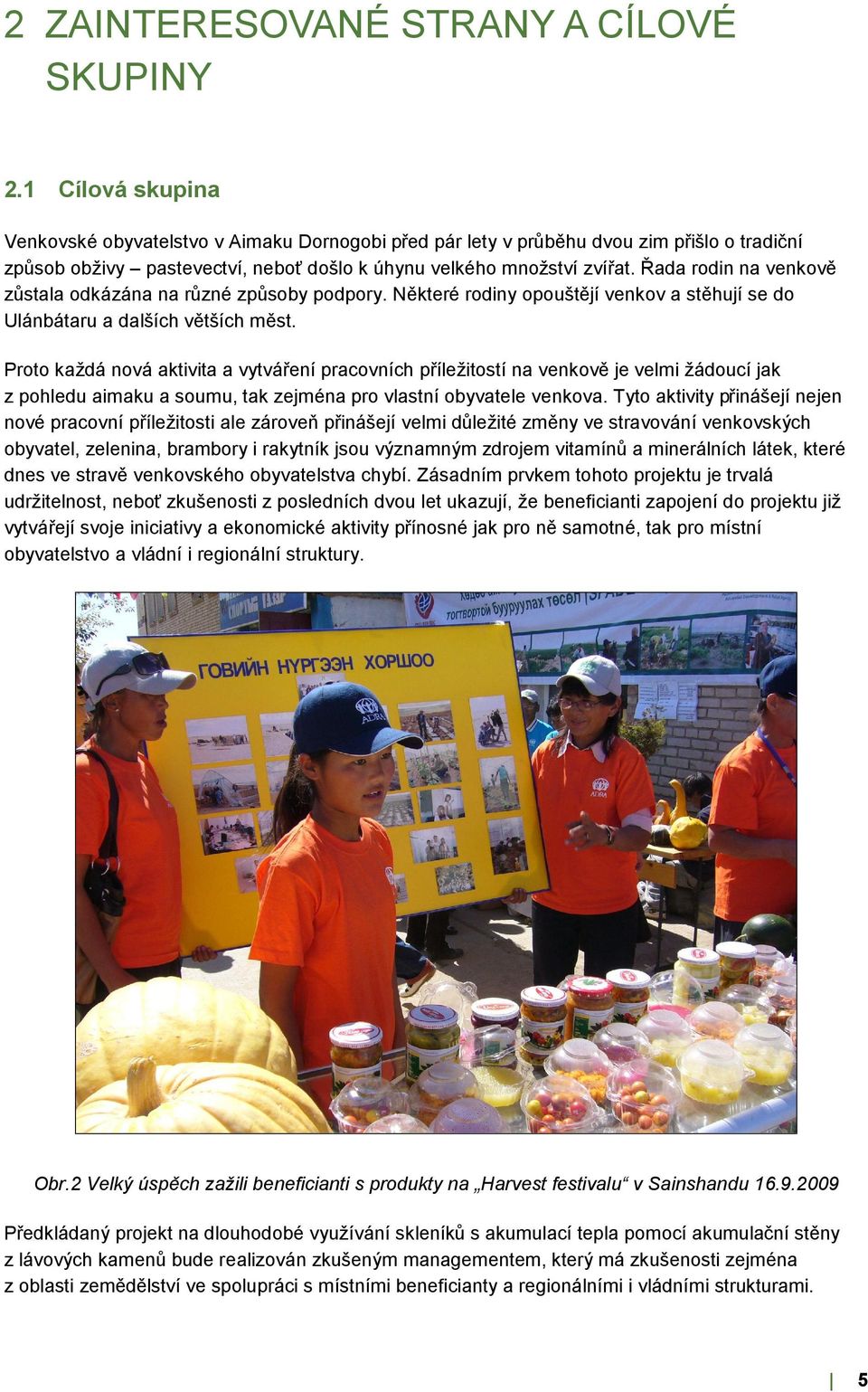

5 2 ZAINTERESOVANÉ STRANY A CÍLOVÉ SKUPINY 2.1 Cílová skupina Venkovské obyvatelstvo v Aimaku Dornogobi před pár lety v průběhu dvou zim přišlo o tradiční způsob obživy pastevectví, neboť došlo k úhynu velkého množství zvířat. Řada rodin na venkově zůstala odkázána na různé způsoby podpory. Některé rodiny opouštějí venkov a stěhují se do Ulánbátaru a dalších větších měst. Proto každá nová aktivita a vytváření pracovních příležitostí na venkově je velmi žádoucí jak z pohledu aimaku a soumu, tak zejména pro vlastní obyvatele venkova. Tyto aktivity přinášejí nejen nové pracovní příležitosti ale zároveň přinášejí velmi důležité změny ve stravování venkovských obyvatel, zelenina, brambory i rakytník jsou významným zdrojem vitamínů a minerálních látek, které dnes ve stravě venkovského obyvatelstva chybí. Zásadním prvkem tohoto projektu je trvalá udržitelnost, neboť zkušenosti z posledních dvou let ukazují, že beneficianti zapojení do projektu již vytvářejí svoje iniciativy a ekonomické aktivity přínosné jak pro ně samotné, tak pro místní obyvatelstvo a vládní i regionální struktury. Obr.2 Velký úspěch zažili beneficianti s produkty na Harvest festivalu v Sainshandu Předkládaný projekt na dlouhodobé využívání skleníků s akumulací tepla pomocí akumulační stěny z lávových kamenů bude realizován zkušeným managementem, který má zkušenosti zejména z oblasti zemědělství ve spolupráci s místními beneficianty a regionálními i vládními strukturami. 5

6 3 ZÁVĚRY ZPRACOVANÉ TECHNICKÉ ANALÝZY ROZVOJOVÉHO ZÁMĚRU PROJEKTU 3.1 Vyhodnocení stávajícího stavu Předkládaný návrh vychází ze současného technicko technologického stavu skleníku a foliovníku na farmách. Současný stav umožňuje pěstování sadby a plodin v období od 1. dekády dubna do 1. dekády v říjnu a naší snahou je prodloužit toto vegetační období. Obr.3 Setí kultur ve skleníku v Dalajargalanu Kontinentální klima je velmi nepříznivé pro pěstování rostlin a venkovní vegetace začíná v Dornogobi až v období poloviny května. Ve sklenících je nejdůležitější chránit kultury před nočními mrazíky, které mohou zničit pěstovanou sadbu. Na obrázku č. 3 chráníme kultury klasickým způsobem přikrýváním folií a plstěnými přikrývkami v noci. Přes den však dosahují, díky intenzivnímu slunečnímu záření ve stejném období, již vysokých teplot. 6

7 Obr.4 Teplota a relativní vlhkost ve skleníku v Dalajargalanu v 11:23 Proto je pro potřeby projektu dále prodloužit délku vegetace a to následujícími způsoby: zabránit poklesu teploty ve skleníku v noci pod + 5 o C zvýšit dobu osvitu pokud to technické možnosti umožňují zvýšit vzdušnou vlhkost v průběhu vegetace zajistit dostatek živin a tepla i ze substrátu pro pěstování zvolit vhodné plodiny a odrůdy pro ranné a pozdní období pěstování zajistit další rozvoj aktivit spojených s využitím skleníku a foliovníku. Obr.5 Teplota substrátu ve skleníku v Dalajargalanu v 11:23 dosahuje 20 o C 7

8 3.2 Návrh nového řešení Návrh vychází ze zkušeností z konstrukcí skleníků pro vysokohorské oblasti Himaláje, kde jsou podobně nepříznivé klimatické podmínky pro pěstování rostlin. Při vytápění skleníků je využívána akumulace tepelné energie vnitřními stěnami skleníku pro udržení dostatečné teploty pro zachování potřebné minimální teploty pro růst rostlin. Projekt uvažuje se dvěmi variantami skleníků a to menší o rozměru 6 x 6 m a větší o rozměrech 6 x 20 m. Vnitřní akumulace tepla bude zajištěna umístěním akumulační stěny z lávových kamenů vyskládaných ve fabionovém koši o šířce 0,4m po obvodu tří stěn skleníku. Vzhledem k nedostatku dat pro vlastní hodnocení akumulace tepla ve skleníku jsem použil ČSN pro hodnocení tepelných ztrát objektů a vzájemně jsem porovnal data pro skleník s akumulační stěnou a bez ní. Obr.6 Návrh velkého skleníku s akumulací tepla 8

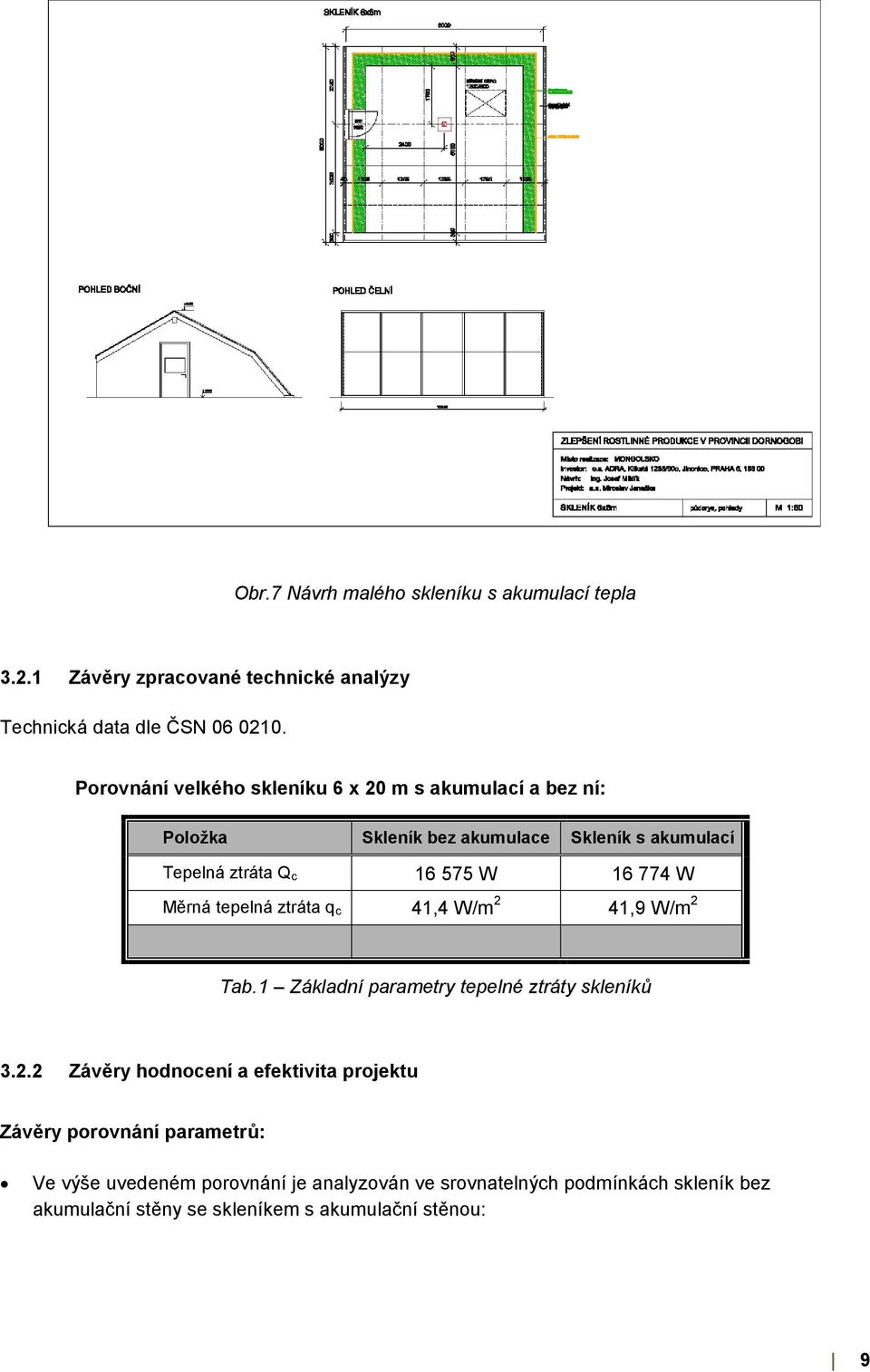

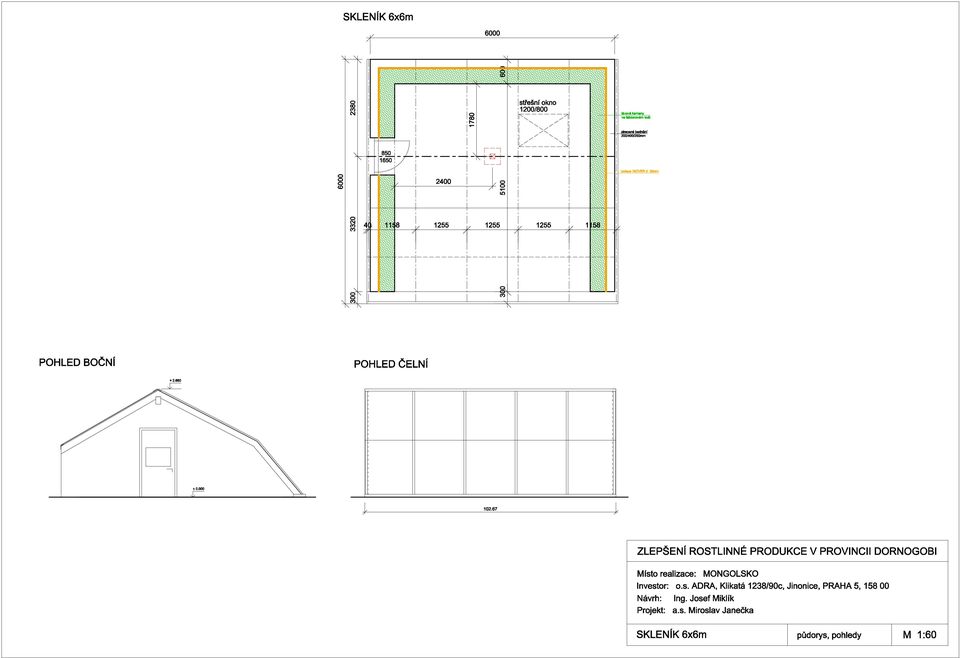

9 Obr.7 Návrh malého skleníku s akumulací tepla Závěry zpracované technické analýzy Technická data dle ČSN Porovnání velkého skleníku 6 x 20 m s akumulací a bez ní: Položka Skleník bez akumulace Skleník s akumulací Tepelná ztráta Q c W W Měrná tepelná ztráta q c 41,4 W/m 2 41,9 W/m 2 Tab.1 Základní parametry tepelné ztráty skleníků Závěry hodnocení a efektivita projektu Závěry porovnání parametrů: Ve výše uvedeném porovnání je analyzován ve srovnatelných podmínkách skleník bez akumulační stěny se skleníkem s akumulační stěnou: 9

10 Skleník s akumulační stěnou má téměř srovnatelnou měrnou tepelnou ztrátu proti skleníku bez akumulační stěny. Pro výpočet byly brány v úvahu celkem tři varianty vnější teploty a to : - 18 o C, - 15 o C, - 12 o C Vnější teplota ( o C) Tepelná ztráta Q c skleníku bez akumulace Tepelná ztráta Q c skleníku s akumulací W W W W W W Tab.2 Porovnání tepelné ztráty skleníků I při srovnatelné tepelné ztrátě u skleníku bez akumulační stěny a s akumulační stěnou dochází u skleníku s akumulační stěnou k významné akumulaci tepla, která zabrání ochlazování skleníku v nočních hodinách Materiál Měrná tepelná kapacita (J/kgK) Hustota (kg/m 3 ) Tepelná kapacita (J/kgK) Čedič Žula průměr Tab.3 Tepelná kapacita akumulační stěny Při vypočítané obměně vzduchu 3,49 m 3 při celkové kapacitě skleníku do 400 m 3 dojde ke snížení teploty akumulační stěny o 1 o C za 1hod. 12 min. V tomto výpočtu není uvažována tepelná kapacita půdního substrátu, který bude bilanci dále zlepšovat ani nádrže na teplou vodu, které opět budou celkovou tepelnou bilanci zlepšovat. 10

11 3.2.3 Celkové ztráty skleníku: Následující tabulka ukazuje na celkové tepelné ztráty ve skleníku s akumulací při určitých venkovních teplotách. Při výpočtu byly brány v úvahu velmi nepříznivé podmínky v otevřené krajině při velmi intenzivních větrech s umístěním skleníku s jižní orientací, tak jak předpokládáme, že budou skleníky stavěny: Venkovní teplota / Parametr Q c Q o Q inf Q v,v Q v W W W W W Q c - celková tepelná ztráta Q o tepelná ztráta prostupem Q inf - tepelná ztráta infiltrací Q v,v - tepelná ztráta větracím vzduchem Q v - tepelná ztráta větráním - 12 o C o C o C Tab.4 Tepelné ztráty skleníku Z tabulky č. 4 vyplývá, že největší ztráty tepla vznikají infiltrací a větráním. To z hlediska provozu skleníku znamená zabránit samovolnému větrání, utěsnit dveře a v případě potřeby vložit pod vlastní skleněnou nebo plachtovou střechu ještě jednu tepelně izolační vrstvu prostupnou pro světlo. Při výpočtu bylo také uvažováno, že tři stěny severní, západní a východní budou dodatečně zatepleny navrstvením zeminy, tak jak to bylo provedeno i u stávajících skleníků. Akumulační stěna může skutečně prodloužit velmi významně období vhodné pro pěstování některých zelenin. Při dodržování základních pravidel a využívání fotovoltaických systémů můžeme dosáhnout i celoročního provozu v takových sklenících. Projekt lze doporučit na základě těchto zjištění k realizaci. 11

12 4 ZÁVĚRY ROZVOJOVÉHO PLÁNU A ANALÝZY PROJEKTU Předkladatel má jasnou představu o rozvojovém záměru projektu. Předkladatel má jasnou představu o přínosech pro cílovou skupinu beneficiantů. Analýza technicko agronomická prokazuje vhodnost navrhovaného řešení. Předkladatel má jasnou představu o technickém řešení a realizaci. Předkladatel zná podmínky, které musí vytvořit, aby zajistil dlouhodobou udržitelnost projektu a náběh provozu v 1. a dalších letech. Zpracovaná analýza prokázala, že navržený projekt je proveditelný dlouhodobě udržitelný. Současně s prokázaným zabezpečením odbytovým, technologickým, personálním a organizačním LZE PROJEKT DOPORUČIT K REALIZACI. 12
