1 S třední škola stavební Jihlava Zakládání staveb 01. Průzkumy staveniště Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Inženýrsko - geologický průzkum Rozsah a podrobnost průzkumu staveniště závisí na druhu a velikosti zamýšlené stavby složitosti geologických poměrů území hydrogeologických poměrů území

3 Geologický a hydrogeologický průzkum a výsledky tohoto průzkumu jsou důležitým podkladem pro návrh a provádění základových konstrukcí a současně i zemních prací a také pro volbu konstrukčního systému staveb.

a provádění základových konstrukcí a současně i

4 Průzkum pro stavební účely rozlišujeme na: předběžný průzkum podrobný průzkum průzkum během výstavby průzkum během existence stavby

5 Předběžný průzkum provádí se převážně pro zastavovací (urbanistický) plán výsledkem je předběžný posudek. úkolem je - zejména určení stability území jako celku a jeho vhodnost pro navrhovanou konstrukci podkladem jsou geologické mapy, prohlídka (rekognoskace) staveniště a sondovací práce. Při předběžném průzkumu určujeme alespoň odhadem dovolená namáhání (únosnost) a stlačitelnost základové půdy.

úkolem je - zejména určení stability území jako celku a jeho vhodnost pro navrhovanou konstrukci

6 Podrobný průzkum upřesňuje předběžný průzkum - jasný obraz o geologických poměrech a vlastnostech základové půdy. vyšetřuje se pevnost, stlačitelnost základové půdy výpočet únosnosti a sedání ochrana základové konstrukce proti agresivitě vody NÁVRH ZPŮSOBU ZALOŽENÍ ( alt. Rozdělení na dilatační celky).návrh ZPŮSOBU ZALOŽENÍ..NÁVRH ZABEZPEČENÍ STAVEBNÍ JÁMY (nebo stavební rýhy či stavební šachty) proti účinkům vody a sesouvání.

konstrukce proti agresivitě vody NÁVRH ZPŮSOBU ZALOŽENÍ ( alt. Rozdělení na dilatační celky).

7 Průzkum během výstavby tento průzkum někdy také nazýváme provozním průzkumem (v případě realizace rozsáhlé stavby) je nutný také v případech, narazí-li se při zemních pracích na zeminu jiného složení a jiných vlastností, než bylo zjištěno předchozími průzkumy Průzkum během existence stavby provádí se tehdy, pokud se změní po dokončení stavby nebo v průběhu následujících let hladina podzemní vody dalším příkladem může být změna charakteru budovy, apod.

než bylo zjištěno předchozími průzkumy Průzkum během existence stavby provádí se tehdy, pokud se změní po

9 Tř charakteristika příkladně Obj.hmotn. 1. Soudržné měkké konzistence, neulehlé rypné nesoudržné, štěrková zrna do 5cm 2. Lehce rozpojitelné, soudržné, nesoudržné středně ulehlé do zrn 10cm 3. Středně rozpojitelné soudržné,nesudr.ulehlé s kameny max.25mm 4. Těžko rozpoj.soudržné převážně tvrdé konz., nesoudržné, silně rozpukané a zvětralé, kašovité konzistence až tekoucí 5. Lehce trhatelné, silně rozpukané a zvětralé, nesoudržné s kameny do objemu 0,1m 3 6. Dtto 5.třída, mohutné vrstvy, dále horniny ze sedmé třídy popraskané s trhlinami 7. Horniny velmi těžko trhatelné Ornice, hlína, písčitá hlína, hlinitý písek, písek, suť 1610 kg/m 3 Dtto, spraš 1610 kg/m 3 Jílovitá hlína, písčitý štěrk,silně zvětralé břidlice a sklalní horn. Tuhý jíl, písčitý jíl, jílovitá hlína, hrubý štěrk, kameny nad 25mm, naplaveniny 1770 kg/m kg/m 3 Skalní a poloskalní horniny s vrstvami 1950 kg/m 3 do tloušťky do 15cm, hrubý štěrk s kameny,opuka,zmrzlá zemina Dolomit, vápenec, pórovitý čedič, křemitá břidlice, rula s trhlinami Slepence s křemičitým tmelem, křemence, rohovce, žula, čedič, andezit, rula, granulit 2250 kg/m kg/m 3

Lehce trhatelné, silně rozpukané a zvětralé, nesoudržné s kameny do objemu 0,1m 3 6. Dtto 5.třída, mohutné vrstvy, dále horniny ze sedmé třídy popraskané s trhlinami 7.

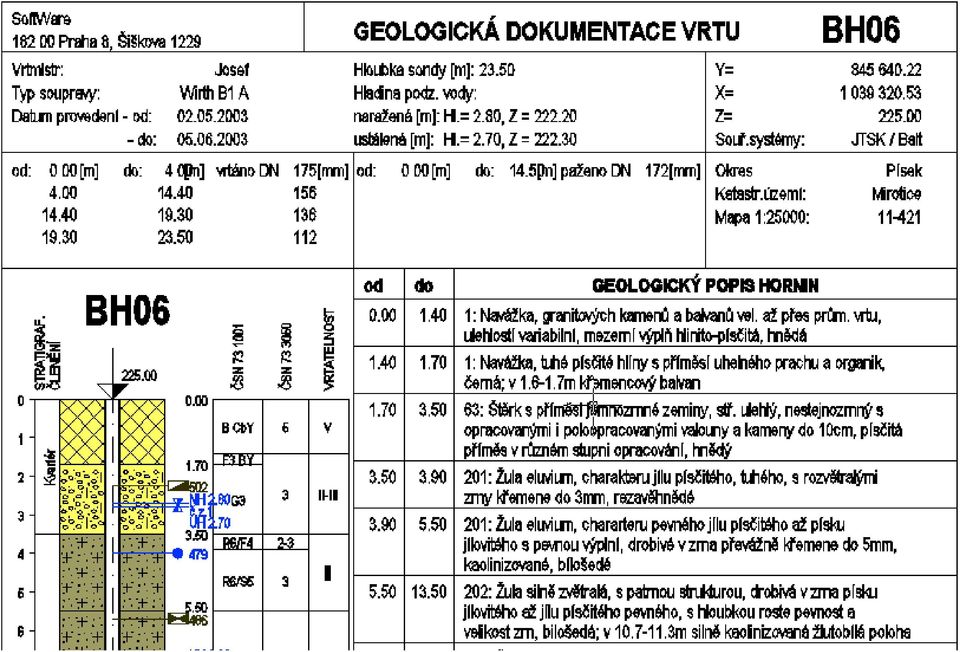

13 Před započetím zemních prací jsou potřeba provést průzkumy Hydrologický, geologický popř. další (Archeologický, radonový )

14 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN 80-85920-59-X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN 80-01-02130-0. D. Matoušková, Pozemní stavitelství 1, Vyd.

15 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.

Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na www.ssstavji.
