Vodorovné nosné konstrukce
|
|
- Marek Konečný
- před 7 lety
- Počet zobrazení:
Transkript
1 S třední škola stavební Jihlava Vodorovné nosné konstrukce 15. Předsazené konstrukce - názvosloví Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky
2 Funkce a rozdělení : Obecně - vodorovné nosné konstrukce staticky jednostranně podporovaná nebo vetknutá konstrukce obtížnější provádění Návrh je ovlivněn : odolnost proti povětrnostním vlivům působení teplotních změn srážkové vody a větru PROČ zlepšení architektury stavby
3 Rozdělení z funkčního hlediska na konstrukce: A/ Stropní rozdělují budovu po výšce B/ Převislé římsy, balkony, arkýře, apsidy, tribuny apod., zpravidla navazují na stropní konstrukce C/ Ustupující lodžie, terasy

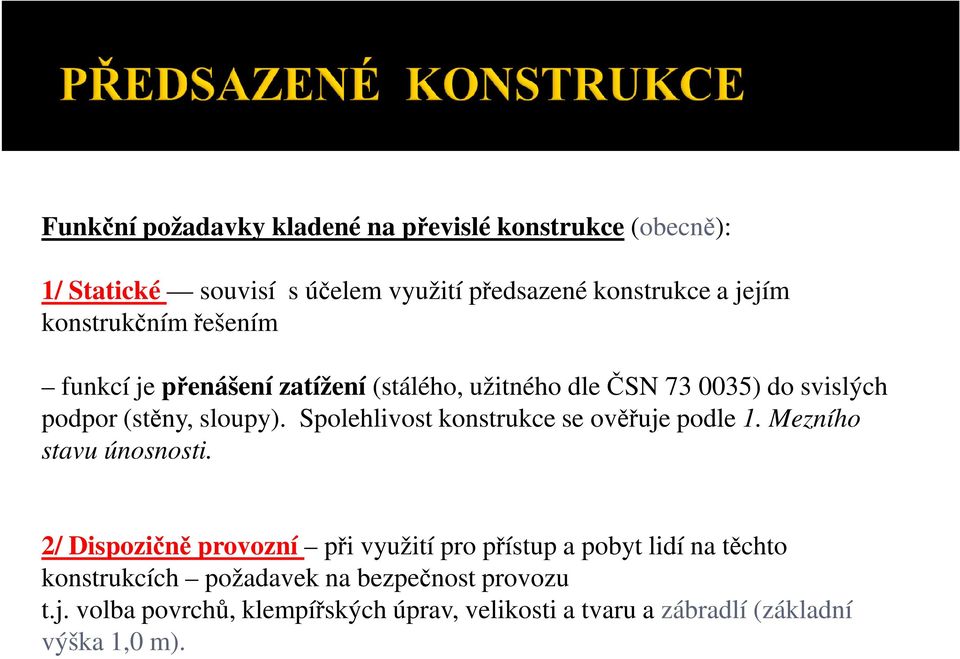

4 Funkční požadavky kladené na převislé konstrukce (obecně): 1/ Statické souvisí s účelem využití předsazené konstrukce a jejím konstrukčním řešením funkcí je přenášení zatížení (stálého, užitného dle ČSN ) do svislých podpor (stěny, sloupy). Spolehlivost konstrukce se ověřuje podle 1. Mezního stavu únosnosti. 2/ Dispozičně provozní při využití pro přístup a pobyt lidí na těchto konstrukcích požadavek na bezpečnost provozu t.j. volba povrchů, klempířských úprav, velikosti a tvaru a zábradlí (základní výška 1,0 m).

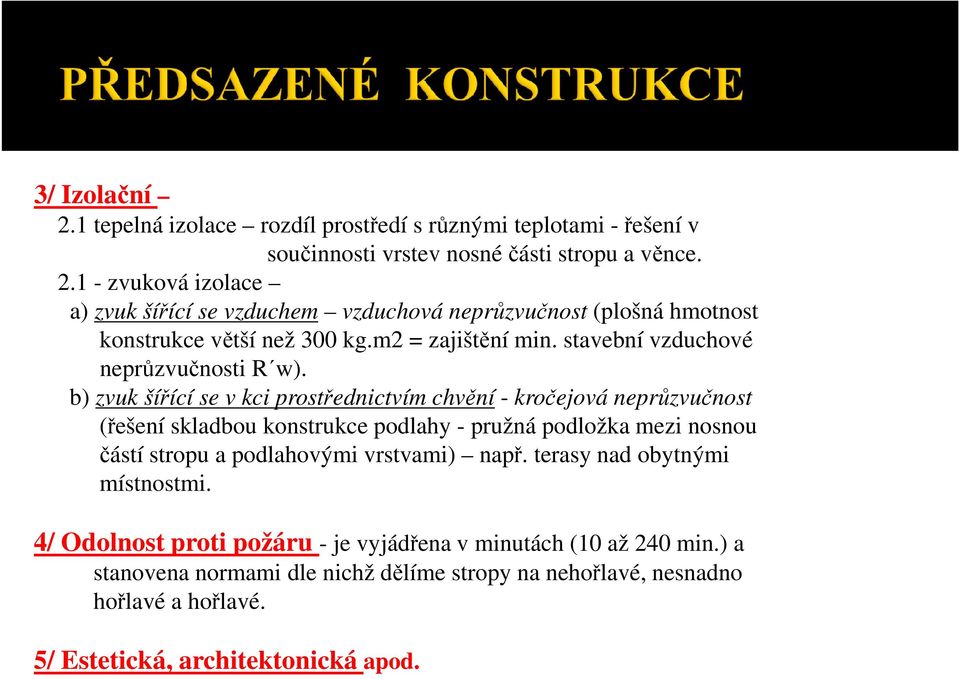

5 3/ Izolační 2.1 tepelná izolace rozdíl prostředí s různými teplotami -řešení v součinnosti vrstev nosné části stropu a věnce zvuková izolace a) zvuk šířící se vzduchem vzduchová neprůzvučnost (plošná hmotnost konstrukce větší než 300 kg.m2 = zajištění min. stavební vzduchové neprůzvučnosti R w). b) zvuk šířící se v kci prostřednictvím chvění - kročejová neprůzvučnost (řešení skladbou konstrukce podlahy - pružná podložka mezi nosnou částí stropu a podlahovými vrstvami) např. terasy nad obytnými místnostmi. 4/ Odolnost proti požáru - je vyjádřena v minutách (10 až 240 min.) a stanovena normami dle nichž dělíme stropy na nehořlavé, nesnadno hořlavé a hořlavé. 5/ Estetická, architektonická apod.

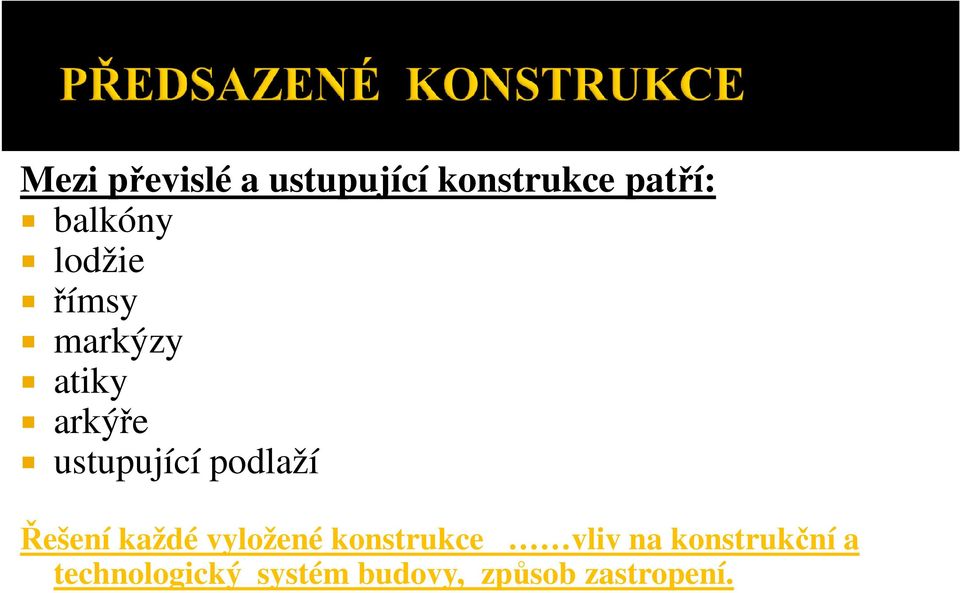

6 Mezi převislé a ustupující konstrukce patří: balkóny lodžie římsy markýzy atiky arkýře ustupující podlaží Řešení každé vyložené konstrukce vliv na konstrukční a technologický systém budovy, způsob zastropení.

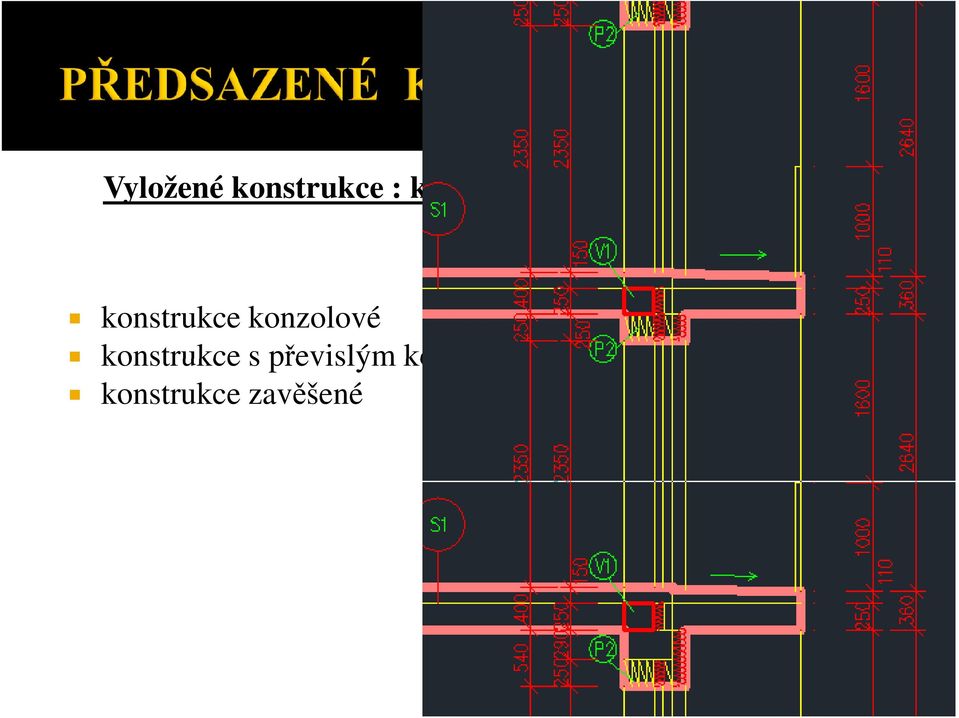

7 Vyložené konstrukce : kce jednostranně podporované konstrukce konzolové konstrukce s převislým koncem konstrukce zavěšené

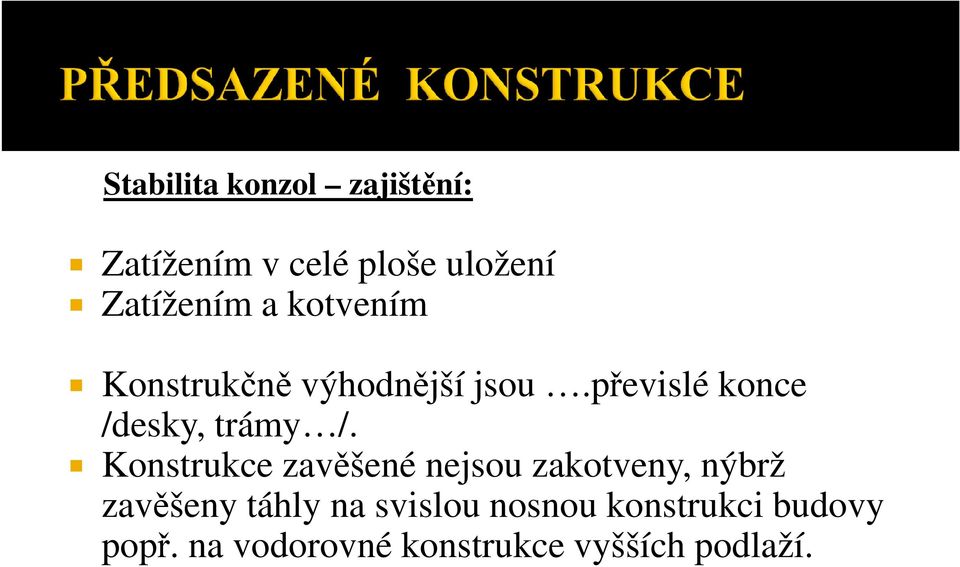

8 Stabilita konzol zajištění: Zatížením v celé ploše uložení Zatížením a kotvením Konstrukčně výhodnější jsou.převislé konce /desky, trámy /. Konstrukce zavěšené nejsou zakotveny, nýbrž zavěšeny táhly na svislou nosnou konstrukci budovy popř. na vodorovné konstrukce vyšších podlaží.

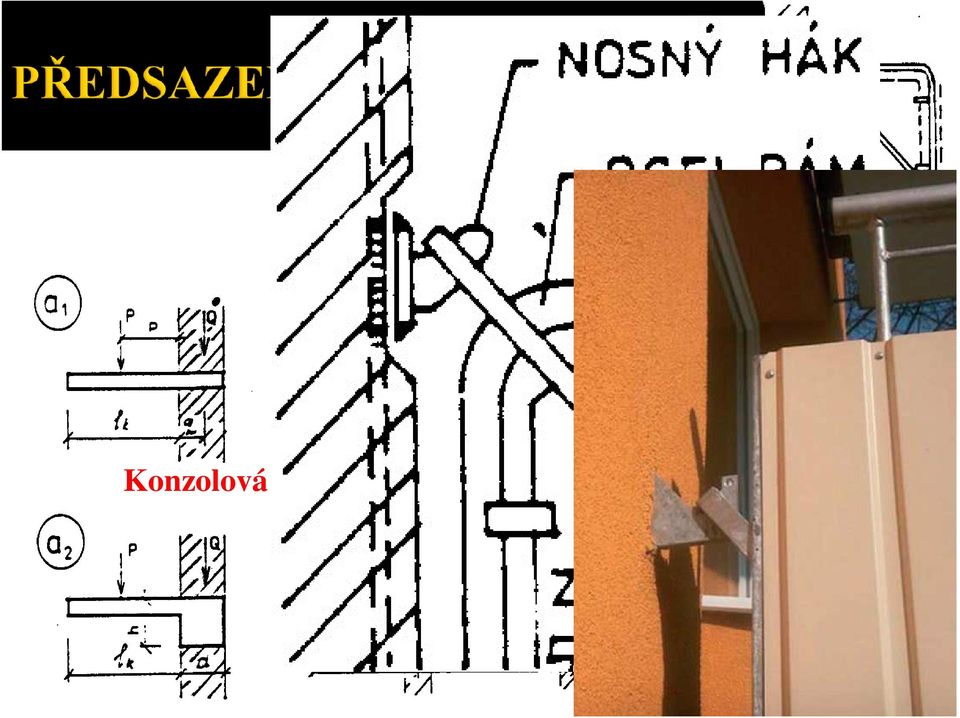

9 Konzolová konstrukce balkonu Zavěšený balkon

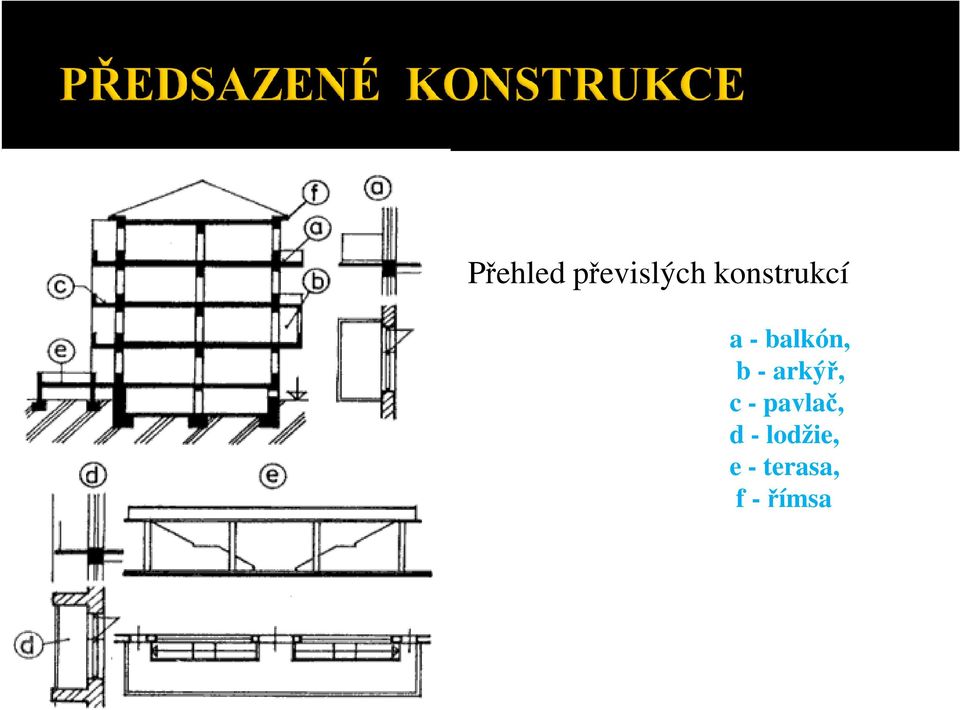

10 Přehled převislých konstrukcí a - balkón, b - arkýř, c - pavlač, d - lodžie, e - terasa, f -římsa

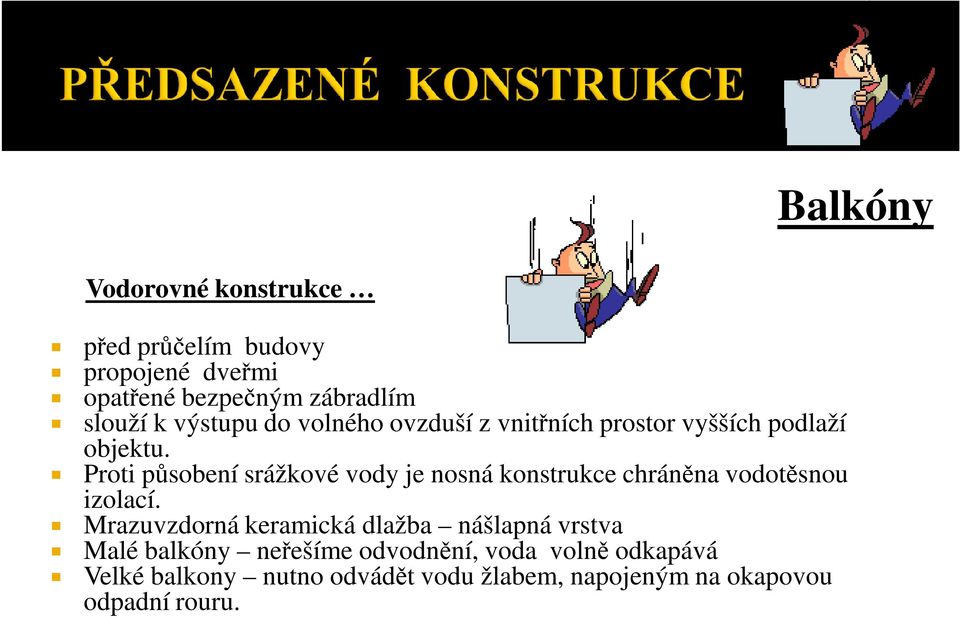

11 Balkóny Vodorovné konstrukce před průčelím budovy propojené dveřmi opatřené bezpečným zábradlím slouží k výstupu do volného ovzduší z vnitřních prostor vyšších podlaží objektu. Proti působení srážkové vody je nosná konstrukce chráněna vodotěsnou izolací. Mrazuvzdorná keramická dlažba nášlapná vrstva Malé balkóny neřešíme odvodnění, voda volně odkapává Velké balkony nutno odvádět vodu žlabem, napojeným na okapovou odpadní rouru.

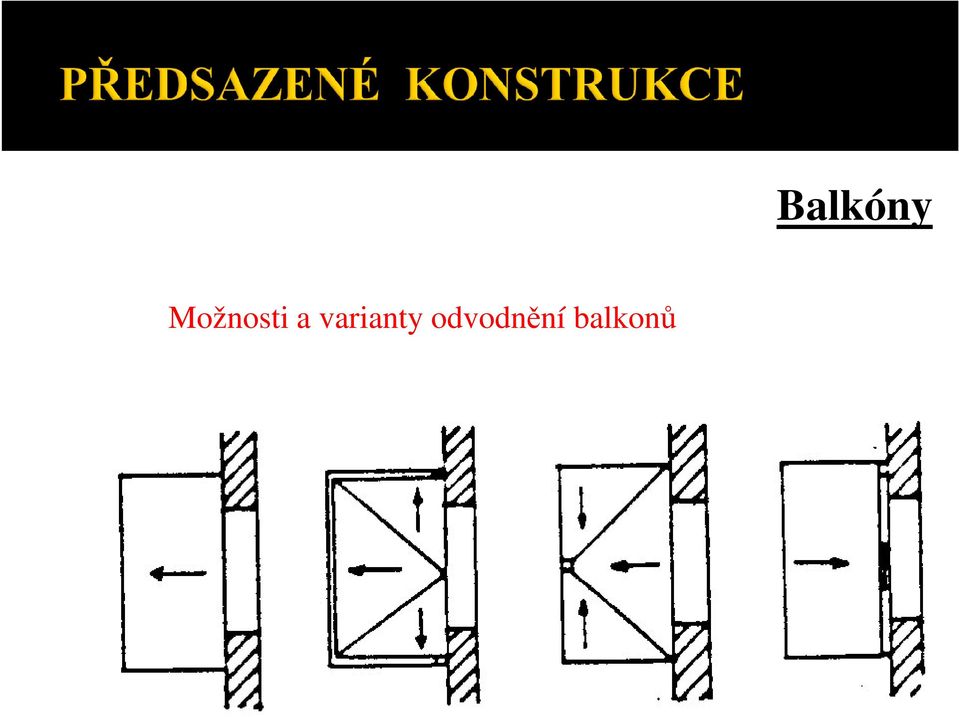

12 Možnosti a varianty odvodnění balkonů Balkóny
13

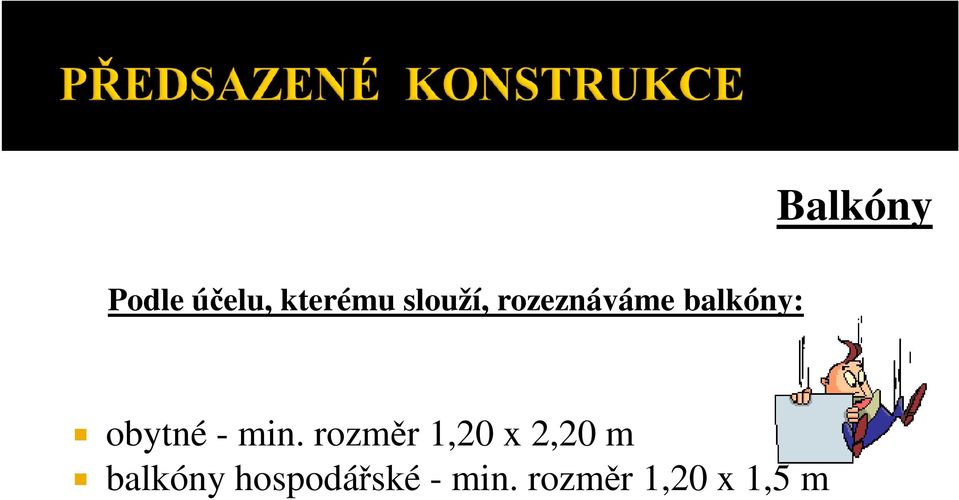

14 Podle účelu, kterému slouží, rozeznáváme balkóny: Balkóny obytné - min. rozměr 1,20 x 2,20 m balkóny hospodářské - min. rozměr 1,20 x 1,5 m

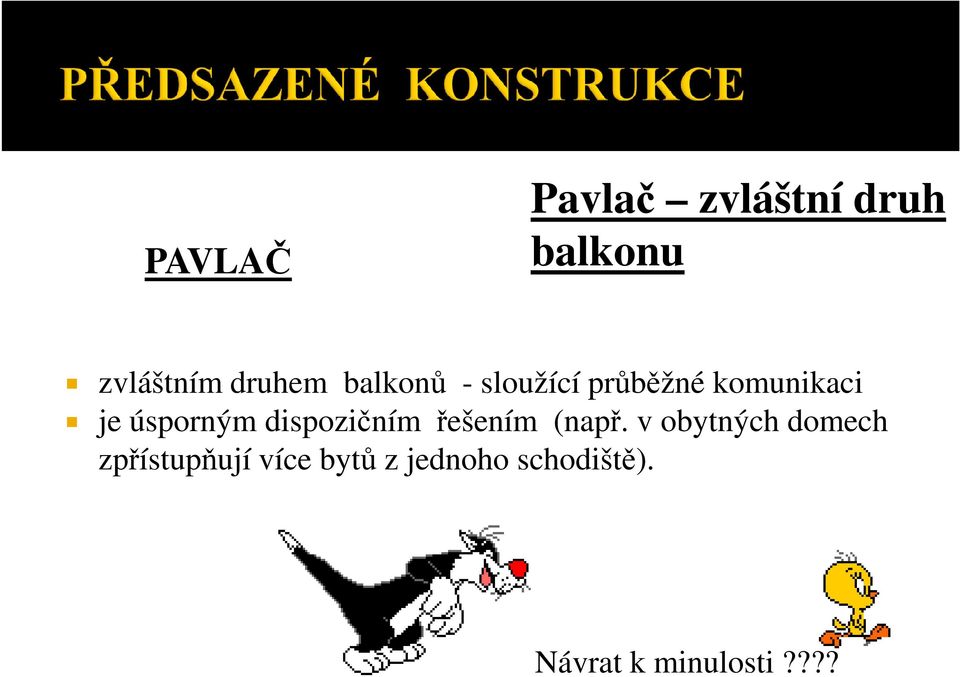

15 PAVLAČ Pavlač zvláštní druh balkonu zvláštním druhem balkonů - sloužící průběžné komunikaci je úsporným dispozičním řešením (např. v obytných domech zpřístupňují více bytů z jednoho schodiště). Návrat k minulosti????
16 Balkóny Balkóny Požadavky: provozní architektonické /působí na průčelí budov jako výrazný prostorový prvek/ Tvar balkónů, jejich půdorysné rozměry (zejména jejich vyložení) závisí na nosné konstrukci budovy a na použitém stavebním materiálu.
17 Podle materiálu rozeznáváme: dřevěné balkóny nosná kce - převislé dřevěné stropnice podepřenými šikmými vzpěrami (v současné době se používají omezeně, např. na rekreačních stavbách nebo při rekonstrukci historických objektů apod.), dřevěnou konstrukci je nutno chránit před povětrnostními vlivy. kamenné balkóny nosná kce - deska dokonale zakotvená do nosné konstrukce /obvykle na krajích podepřenou profilovanými bočními koncovými konzolami, které jsou zakotvené do stropní konstrukce/ kovové balkóny zpravidla neseny ocelovými nosníky z válcovaných profilů zakotvených v nosné konstrukci železobetonové balkóny - nosná kce tvořena monolitickou nebo prefabrikovanou ŽB deskou - - obvykle dokonale vetknutá do obvodové, případně stropní konstrukce Balkóny
18 Balkóny

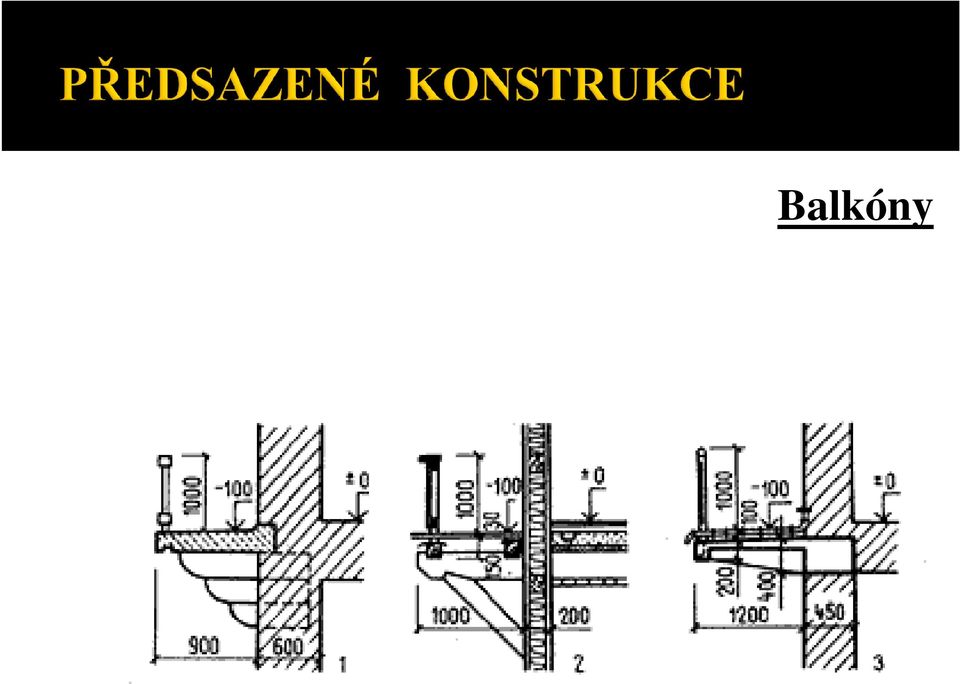

19 Balkóny Nášlapný povrch ve spádu 1-2% ochrana proti vodě-hydroizolace povrch dlažba keramická nebo kamenná - litý materiál ve formě stěrky Zábradlí povinnost každého balkonu kotveno - z boku - ze shora - ze spodu. Výška základní 1,0 m. Výplň zábradlí - plná, - příčle (zásady jako u schodiště). SKLON MATERIÁL KONSTRUKCE ESTETIKA
20
21 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné
22 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
