Zakládání staveb. 04. Zemní práce ve stavební praxi

Transkript

1 S třední škola stavební Jihlava Zakládání staveb 04. Zemní práce ve stavební praxi Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2

3 Předmětem provedení prací speciálního zakládání je realizace záporového pažení v rozsahu cca m2, zemních kotev v délce cca m a mikrozáporového pažení ve stavební jámě v délce m.

4

5 zajištění stávající opěrné stěny a stavební jámy pro výstavbu polyfunkčních objektů určených pro bydlení, obchody a restaurace. Opěrná stěna byla zajištěna pomocí zemních kotev a trnů o celkové délce cca m. Pro zajištění stavební jámy bylo zvoleno mikrozáporové a záporové pažení, jehož plocha je m2. Povrch konstrukcí speciálního zakládání byl ošetřen stříkaným betonem o celkové ploše cca m2.

6

7

8

9 Pro zajištění stavebních jam byly provedeny podzemní milánské stěny a kotvené převrtávané pilotové stěny. Dále bylo provedeno pilotové založení s hlavicemi. Práce byly provedeny v celkovém objemu: Piloty průměrů 630 mm, 900 mm, mm a mm cca m Podzemní stěny tloušťky 630 mm cca m2 Horninové kotvy a mikropiloty cca m Trysková injektáž průměru mm cca 994 m

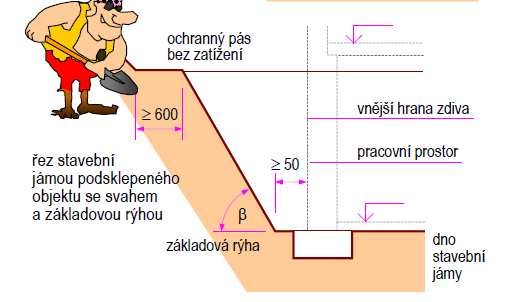

10 Pažení stěn výkopu musí být vždy navrženo a provedeno tak, aby spolehlivě zachytilo boční tlak zeminy, bránilo poklesu okolního terénu a sesouvání stěn výkopů. Strojně hloubené výkopy s nezajištěnými svislými stěnami mohou zůstat po určitou dobu nezapažené (tab. 1). Tab. 1: Orientační lhůta pro instalaci pažení při strojní vykopávce Minimální pracovní prostor ve výkopu musí být široký 0,8 m (obr. 1). Tato šířka je dostatečná pro provádění nátěrů za studena, pro zhotovování natavovaných izolací a fóliových izolací.

11 Sklony svahů výkopů Sklon svahu se vyjadřuje poměrem výšky svahu k jeho půdorysné délce. Někdy se uvádí přímo úhel sevřený plochou svahu s vodorovnou rovinou (případně vyjádřený tangentou tohoto úhlu). Sklony svahů předepisuje zhotovitel s ohledem na zjištěné geologické podmínky a provoz. Přibližné sklony svahů výkopů do hloubky 3 m jsou stanoveny požadavky uvedenými v tab. 2. Platí to pro svahy, které budou po dokončení prací opět zasypány. Současně je v blízkosti svahu zakázán pohyb strojů a zařízení. BOZP Pokud má svah přiléhající k výkopu sklon větší než 1 : 1 a výšku větší než 3 m, je třeba realizovat opatření proti sklouznutí zaměstnanců stavby nebo proti sesutí materiálu. Svahy výkopů, které jsou hlubší než 5 m nebo jsou v úrovni, kde se střídají dvě horniny s odlišnými vlastnostmi, se navrhují se sklonem v dolní části méně strmým, případně se přeruší vodorovnou terénní lavičkou, širokou minimálně 0,5 m. Svahy se nesmějí podkopávat. Pracovat na několika stupních svahu nad sebou lze pouze tehdy, pokud jsou v technologickém postupu vytvořeny takové podmínky, že fyzické osoby zdržující se na nižších stupních nejsou ohroženy.

12 Tab. 2: Příklady přibližných sklonů svahů dočasných výkopů s maximální hloubkou 3 m

13 Ochrana okolí výkopu Před pádem do výkopu můžeme ostatní osoby pohybující se po staveništi chránit například materiálem z výkopu navršeným do výšky minimálně 0,6 m ve vzdálenosti minimálně 1,5 m od hrany výkopu. Na staveništi, kam není povolen přístup nepovolaným osobám, musejí být okraje výkopů v místech, kde se vnější okraj dopravní komunikace přibližuje k okraji výkopu na vzdálenost menší než 1,5 m, zajištěny proti pádu osob do hloubky. Pokud by se ještě vyskytla na staveništi jáma na vápno, což je dnes velmi vzácný případ, musí být okolo ní dvoutyčové zábradlí vysoké minimálně 1,1 m. Zatěžování okrajů výkopů Okraje výkopů nesmějí být ničím zatěžovány do vzdálenosti 0,5 m od hrany výkopu. Povrch terénu od hrany výkopu nebo vykopané jámy až po hranici smykového klínu, která je stanovena v projektové dokumentaci, nesmí být zatížen materiálem, stroji, stavbami zařízení staveniště a stavebním provozem, aby se předešlo usmyknutí. Výjimkou jsou pouze případy, kdy je stabilita stěn výkopů zajištěna speciálním způsobem uvedeným v projektové dokumentaci. Mechanické zhutňování zeminy pomocí pěchů, válců a jiných zhutňovacích mechanismů se musí provést tak, aby se neohrozila stabilita stěny výkopů.

14

15

16

17

18

19

20 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

21 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
