1 Aplikace automatového svařování pod tavidlem do úzkého úkosu hlavou HNG-S 550 na tělesech obalových souborů ŠKODA 1000 a 440 a speciální metody svařování v jaderné energetice Ing. Ladislav Benýr, EWE ŠKODA JS a.s. Ved. Technologie svařování divize Jaderné zařízení

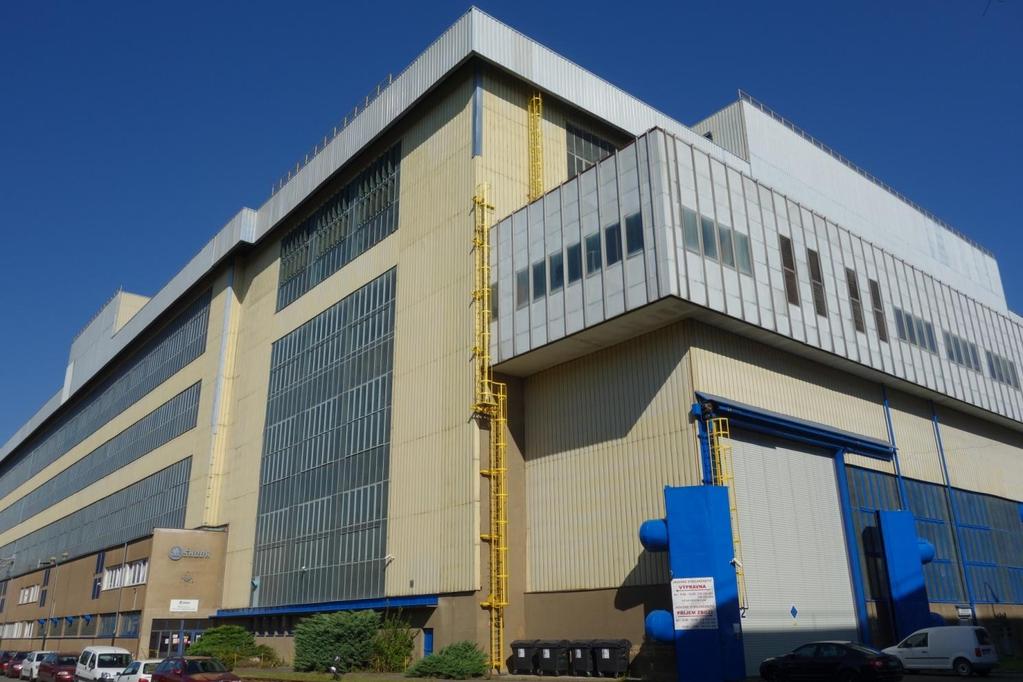

2 Motto Reaktorová hala ŠKODA JS a.s. 2

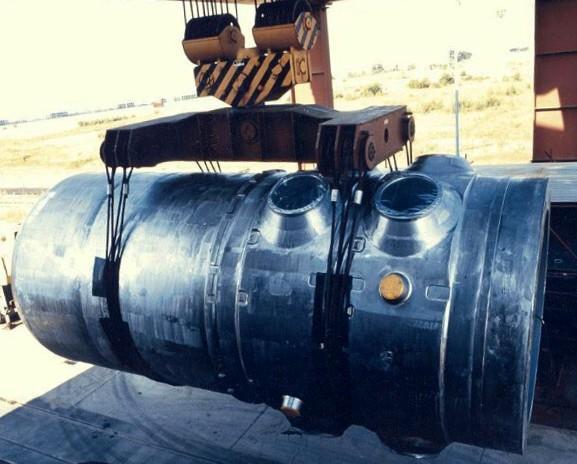

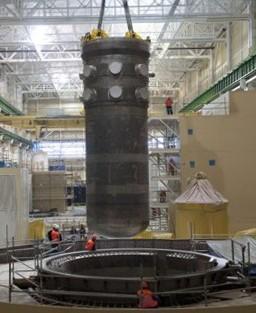

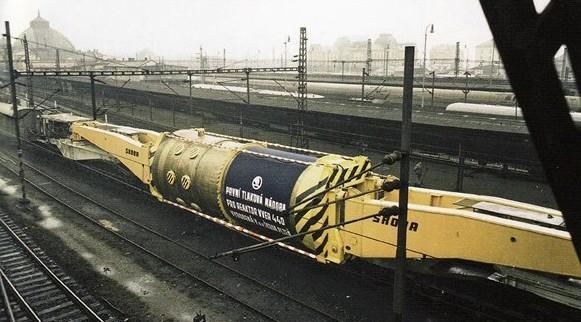

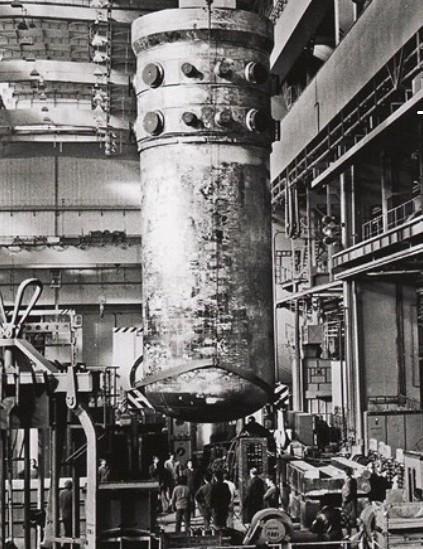

3 Historie výroby JZ v Reaktorové hale Reaktorová hala byla uvedena do provozu v roce 1979 V letech 1979 až 1992 bylo vyrobeno 21 kompletů VVER 440 a 3 komplety VVER

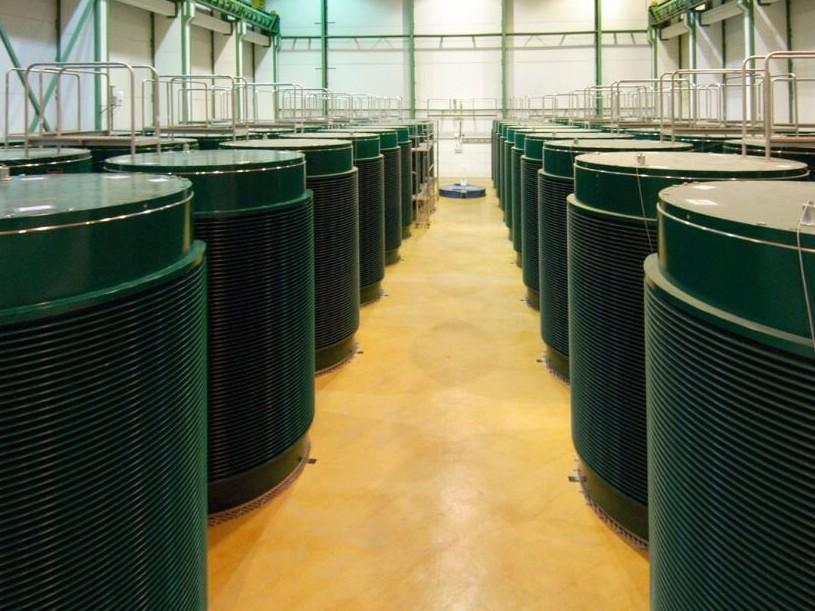

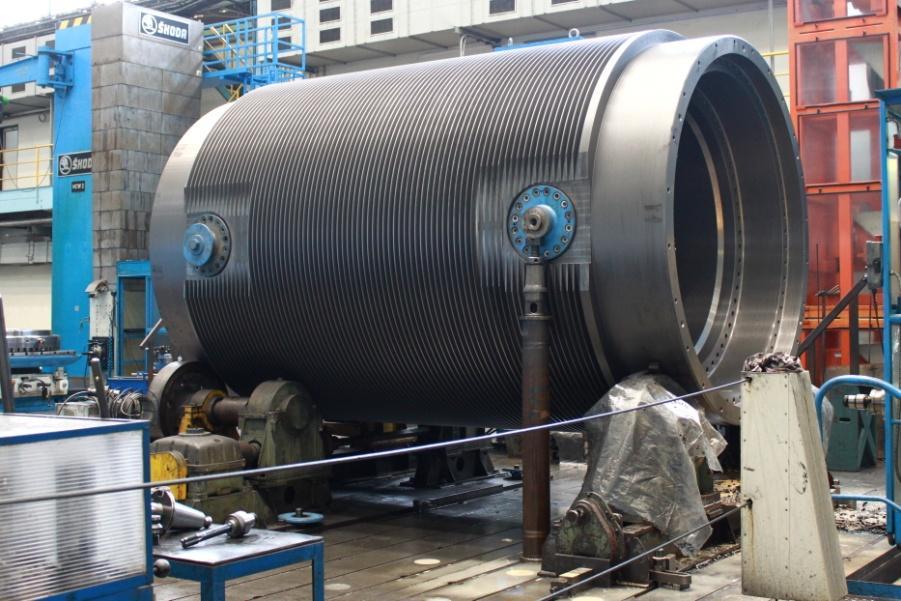

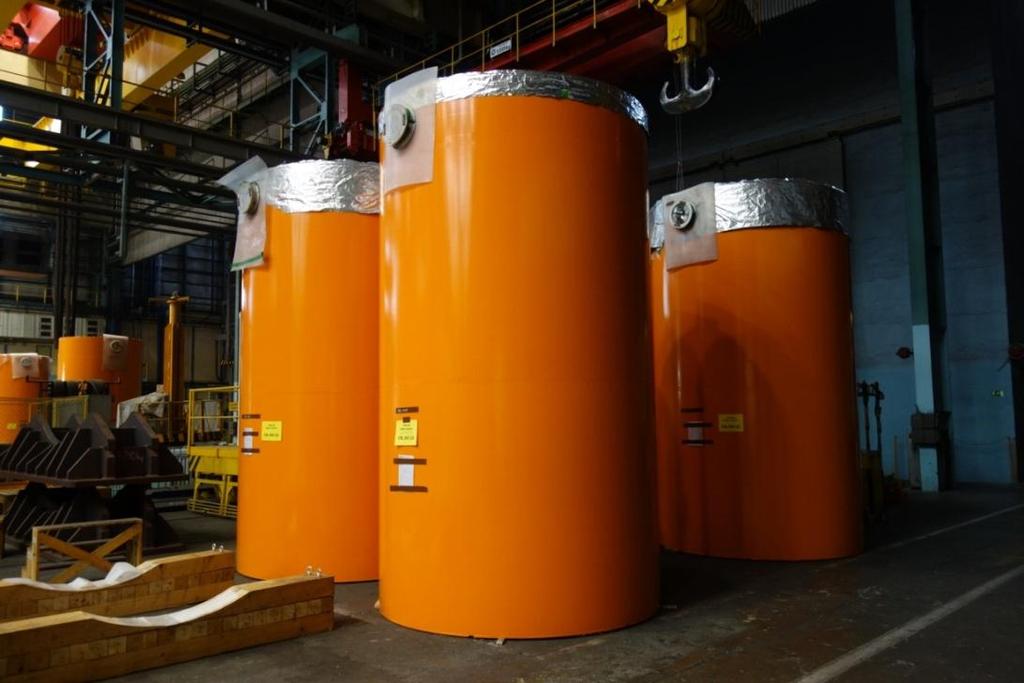

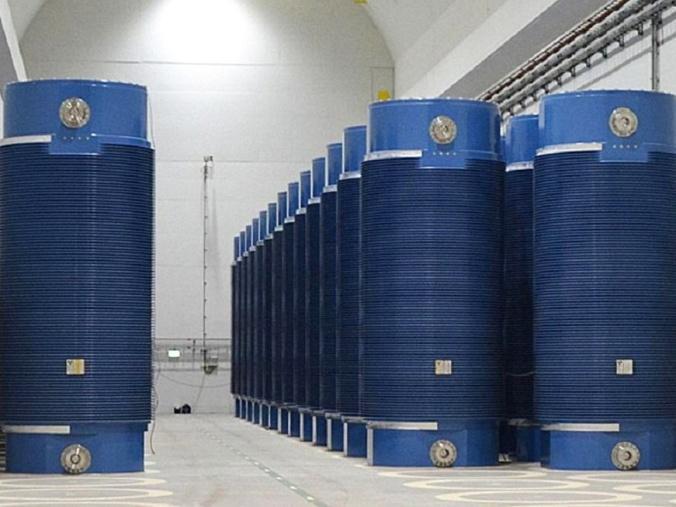

4 Výroba kontejnerů v Reaktorové hale 4

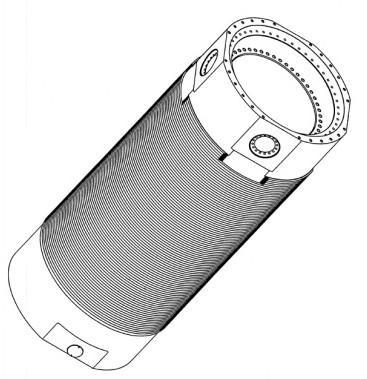

5 Popis konstrukce tělesa OS Těleso OS je navrženo jako celokovová silnostěnná svařovaná nádoba. Ve spodní části tělesa je umístěno dno a dva integrované spodní čepy, které slouží pouze pro sklápění OS. Ve válcové části tělesa jsou na vnější ploše provedena chladící žebra. V horní části tělesa jsou vyhotoveny plochy pro utěsnění OS pomocí šroubovaného primárního a sekundárního víka. Na vnější straně horní části jsou po obvodu provedena 4 sedla pro montáž manipulačních čepů. V tělese OS jsou provedeny kruhové vývrty ve dvou řadách pro vložení moderátorových tyčí. 5

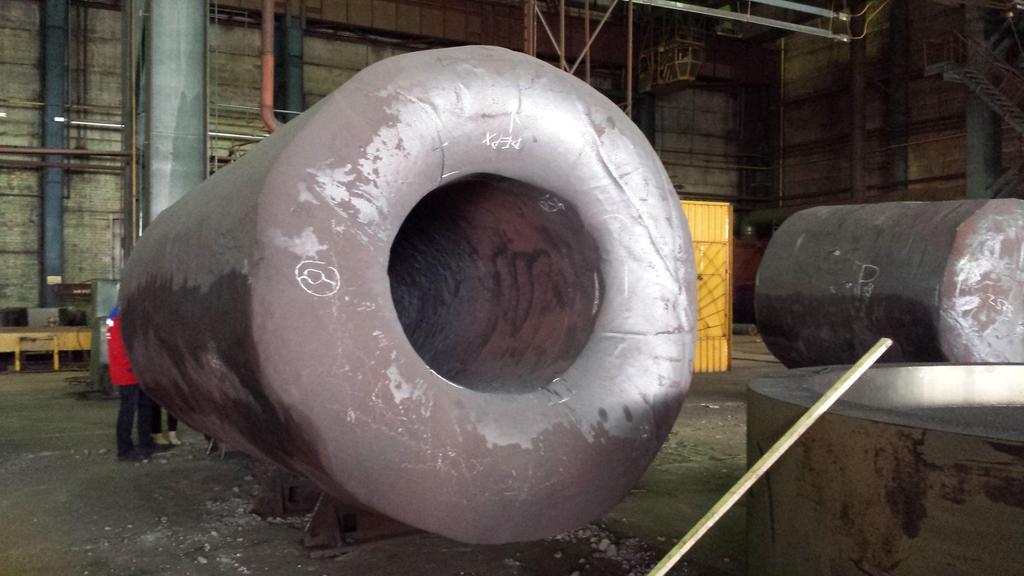

6 Základní materiál tělesa OS Výkovky tělesa OS u dodavatele 6

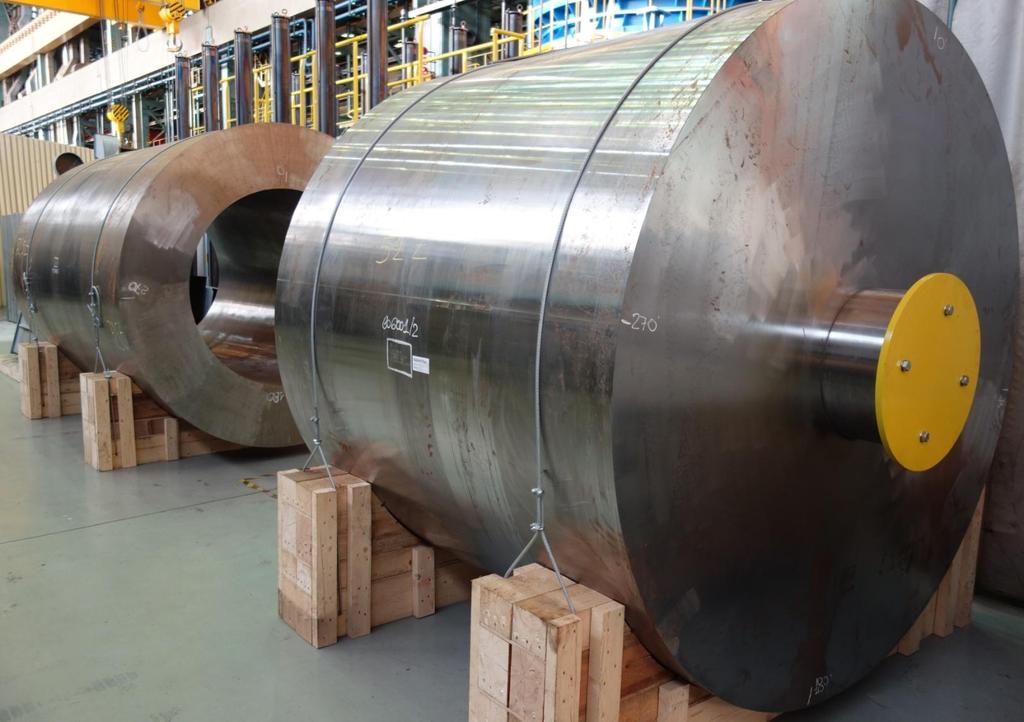

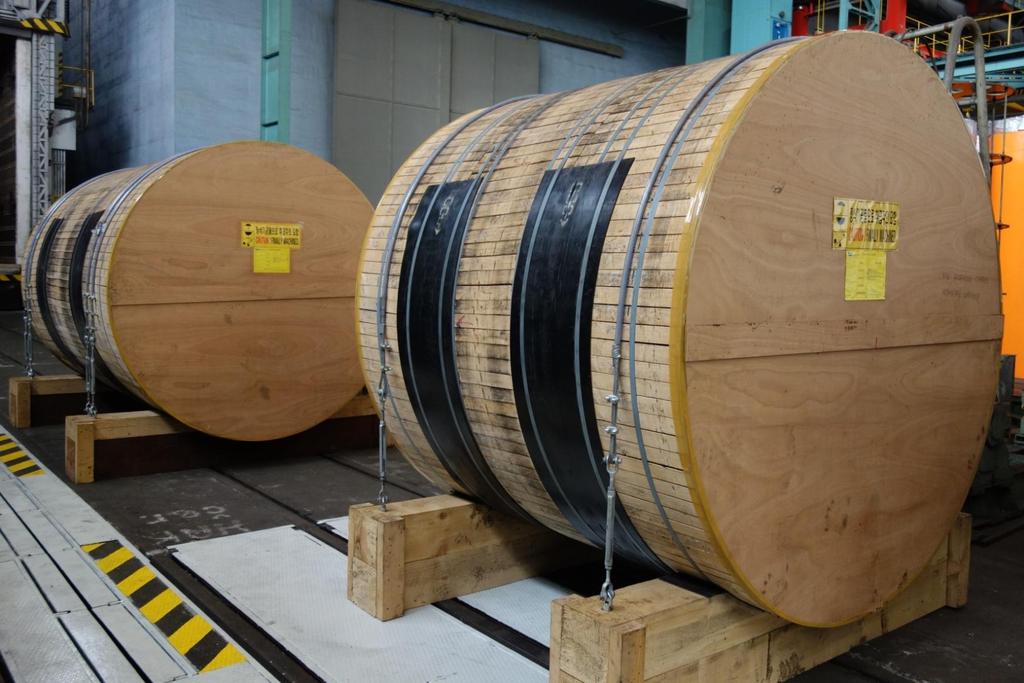

7 Základní materiál tělesa OS Výkovky tělesa OS po dodávce 7

8 Základní materiál tělesa OS Ohrubované výkovky na první ostré těleso 8

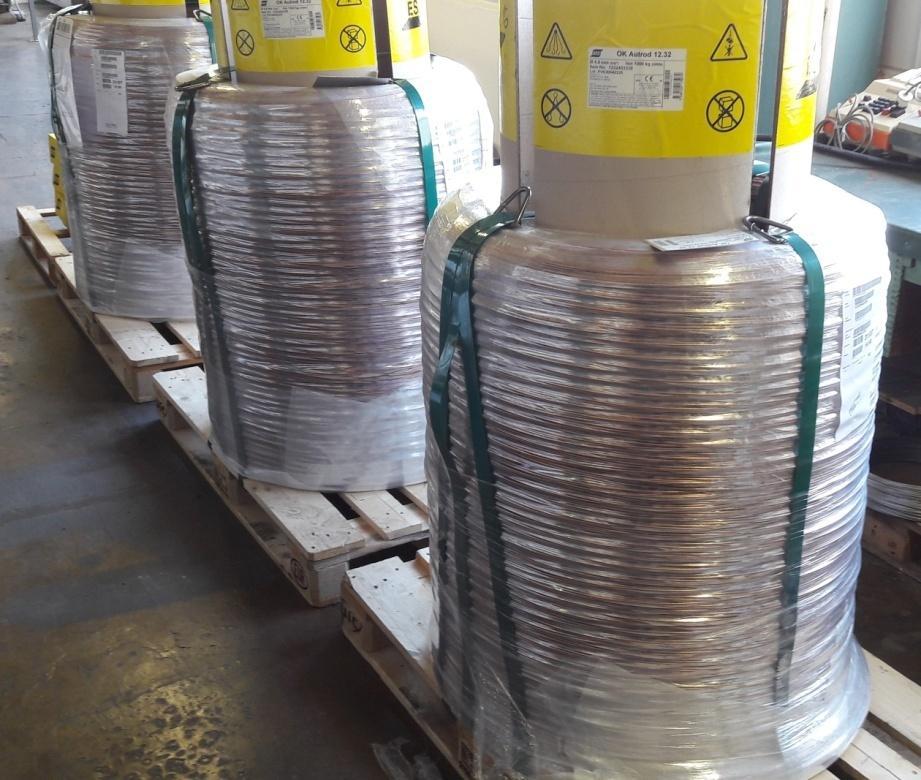

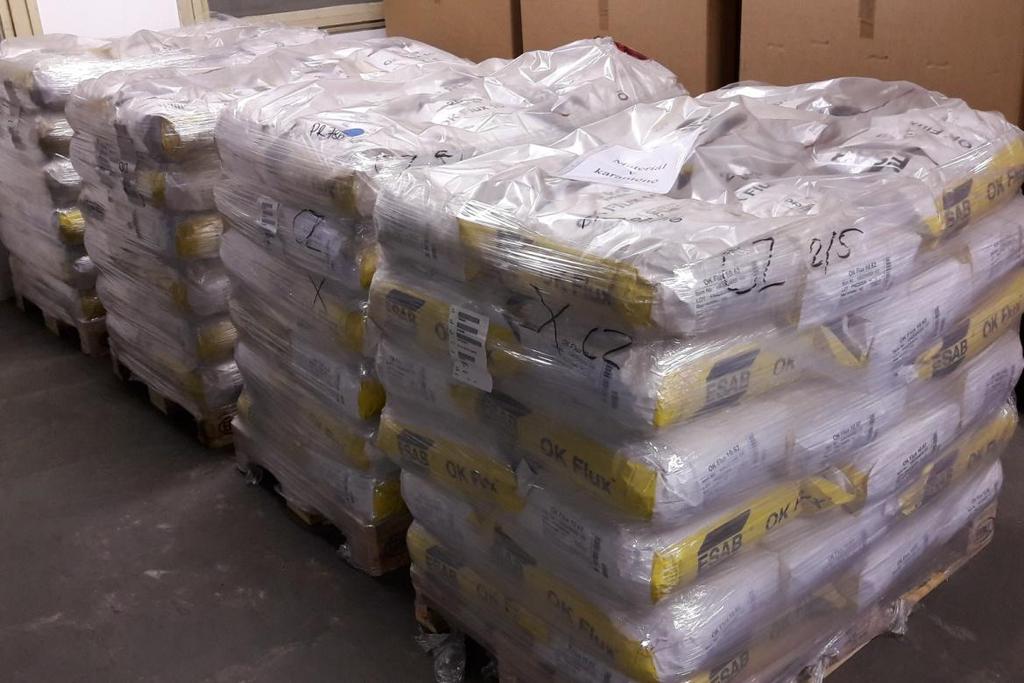

9 Přídavný svařovací materiál 9

10 Přídavný svařovací materiál Pro svařování základního materiálu tělesa OS je navržen následující systém přídavného svařovacího materiálu a ochranného tavidla: Drát ESAB OK Autrod 12.32, EN ISO A: S3Si1, KR 4,0 mm Tavidlo ESAB OK FLUX 10.62, EN ISO 14174: S A FB 1 55 AC H5 Pro kombinaci drát tavidlo byl na základě osvědčovacích zkoušek vystaven Schvalovací list přídavného materiálu na náhradu původního přídavného materiálu SV-08GS + FC16 a Inspekční certifikáty typu 3.2 podle EN

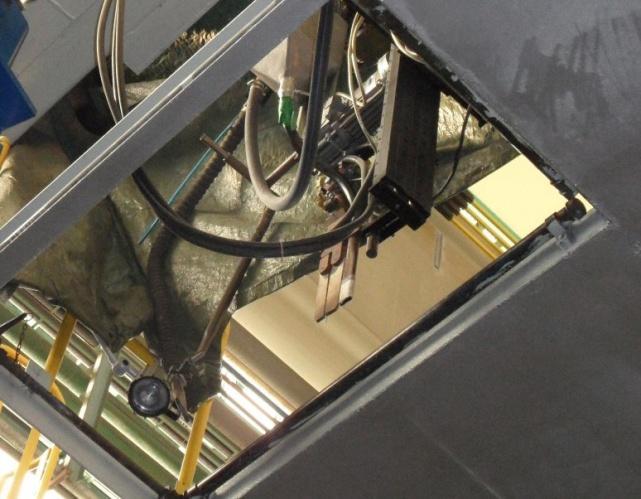

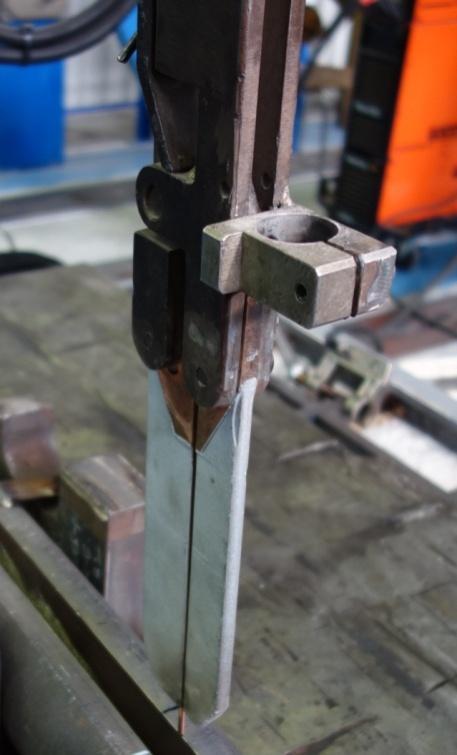

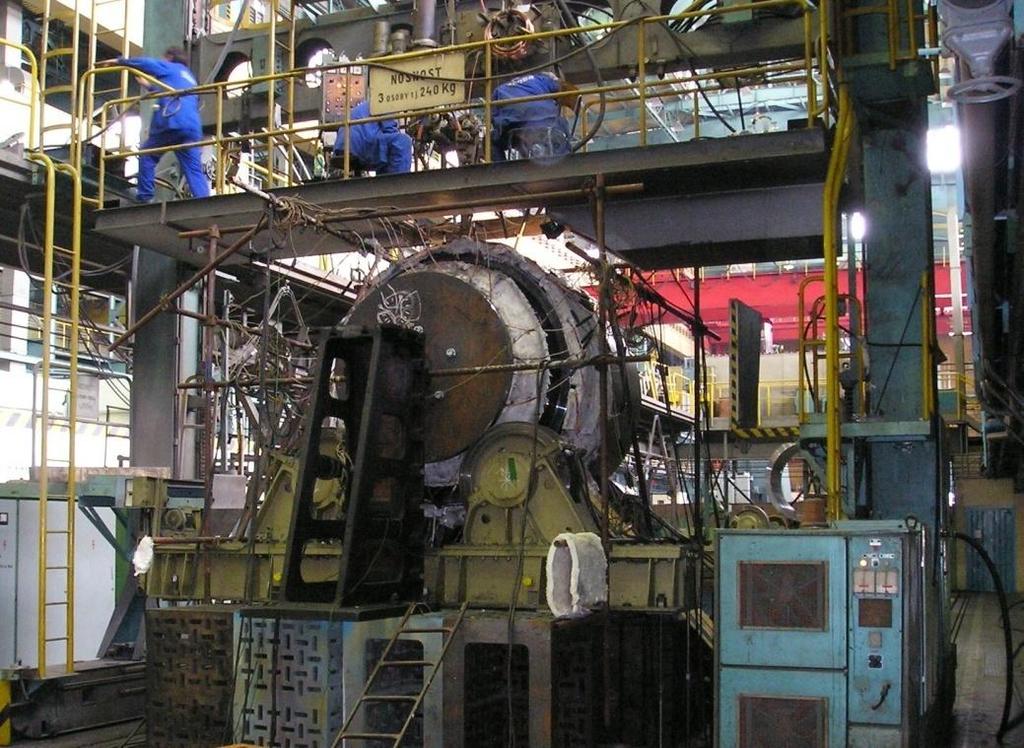

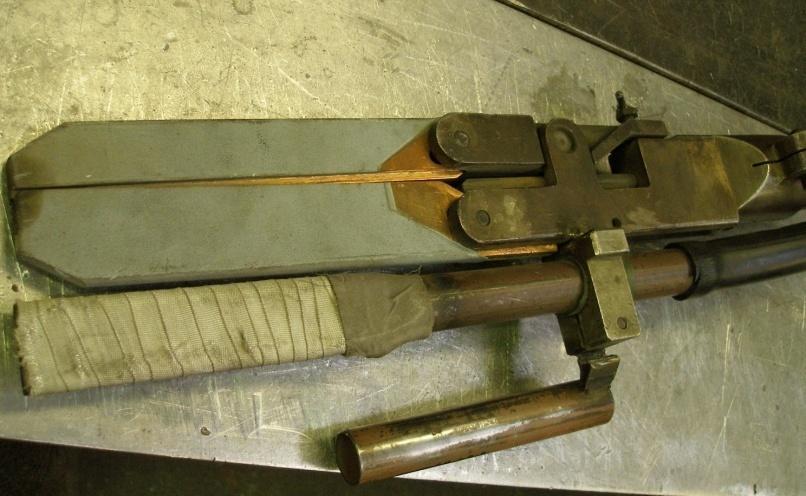

11 11 Nedávná historie svařování do úzkého úkosu ve ŠKODA JS a.s.

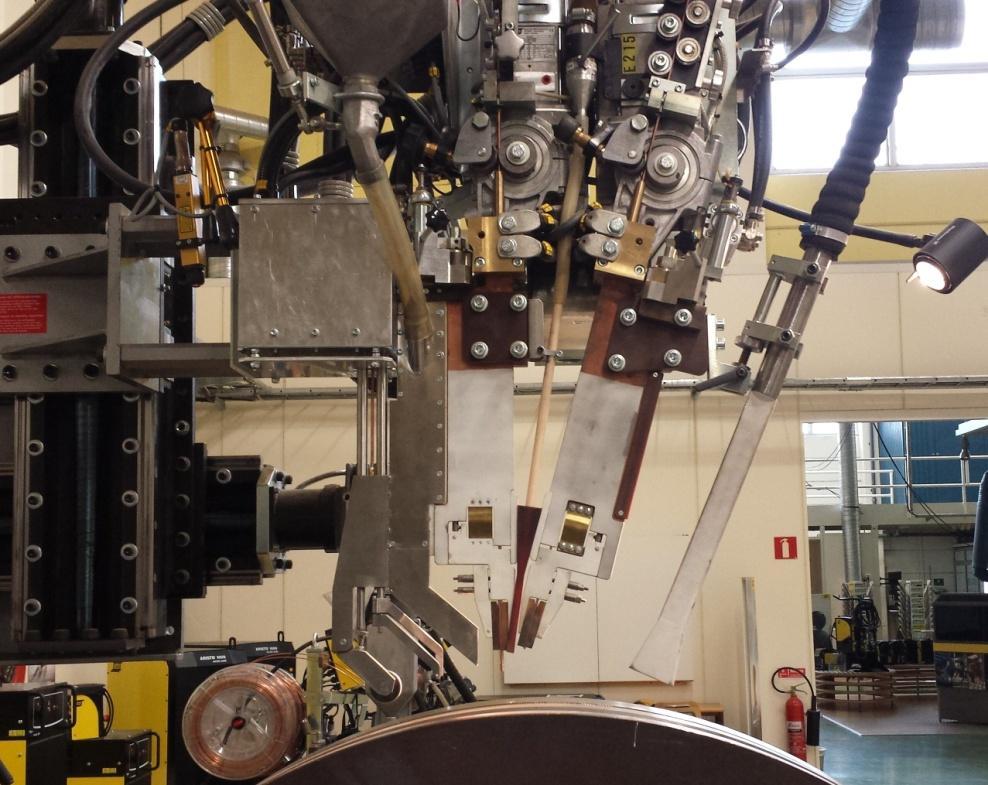

12 Historie spolupráce s ESAB vedoucí k realizaci projektu ESAB HNG-S MULTI 550 jaro jednání v ESAB AB Laxå na téma klimatizovaná kabina pro vnitřní sváry a návary, první seznámení s existencí HNG zima jednání v Laxå o možnostech HNG 350 pro později nerealizovaný projekt léto jednání v Laxå o technických možnostech hlavy HNG-S MULTI 550 pro svařování tělesa OS ŠKODA 1000/19, technické řešení, cenová nabídka, realizace investice 12

13 Historie spolupráce s ESAB vedoucí k realizaci projektu ESAB HNG-S MULTI 550 květen 2016 funkční zkoušky HNG 550 na zkušením kusu v Laxå červen 2016 instalace a funkční zkoušky ve ŠKODA JS a.s. září 2016 předání hlavy na základě vyhovujících výsledků NDT na zkušebním spoji leden 2017 svaření spoje pro WPQR a kvalifikaci svářečských operátorů duben 2017 vyhovující výsledky NDT a mechanických zkoušek pro vystavení WPQR květen 2017 svaření prvního ostrého tělesa OS ŠKODA 1000 březen svaření devátého ostrého tělesa OS ŠKODA 1000 duben 2019 svaření prvního ostrého tělesa OS ŠKODA

14 Kvalifikační spoj pro kvalifikaci WPQR podle ČSN EN ISO Řešení kvalifikačního spoje (interní označení VP 666), hmotnost cca 32t (2 x 16t) 14

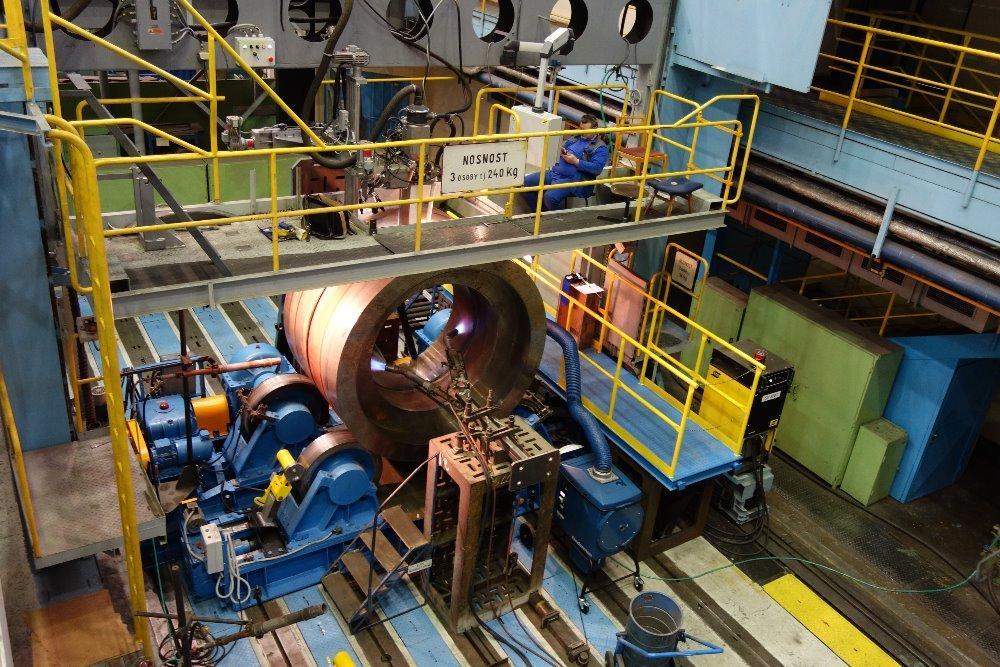

15 15 Pracoviště svařování spoje VP 666

16 16 Schéma rozřezů kvalifikačního spoje VP 666

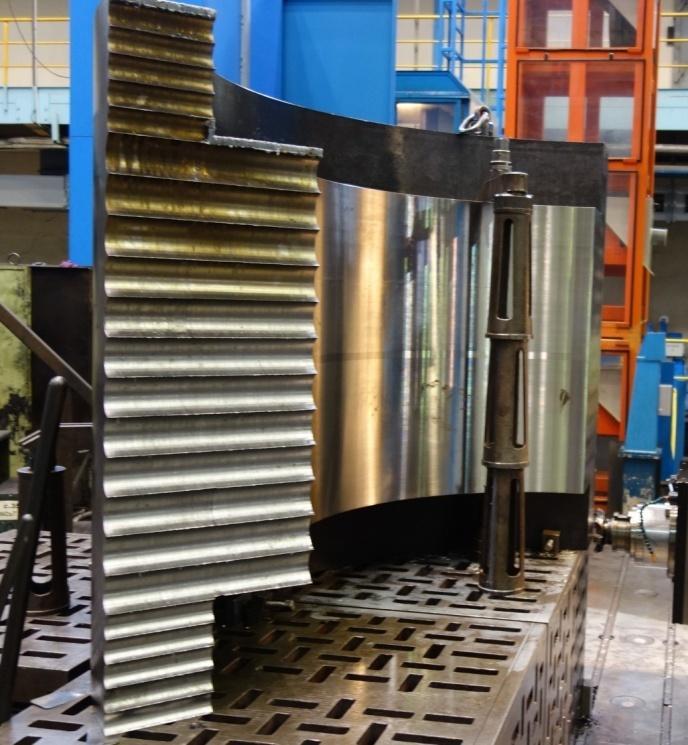

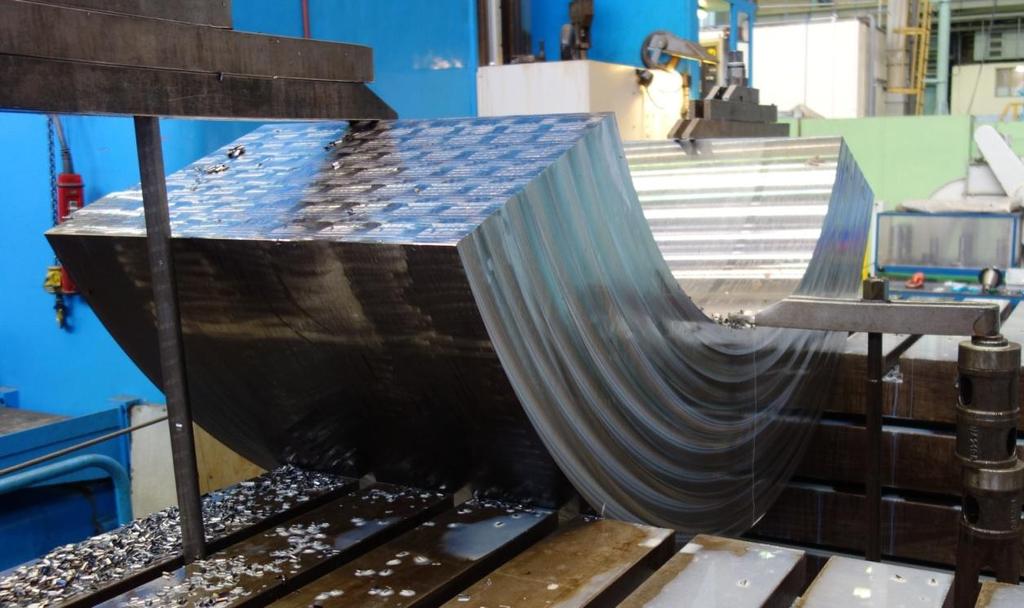

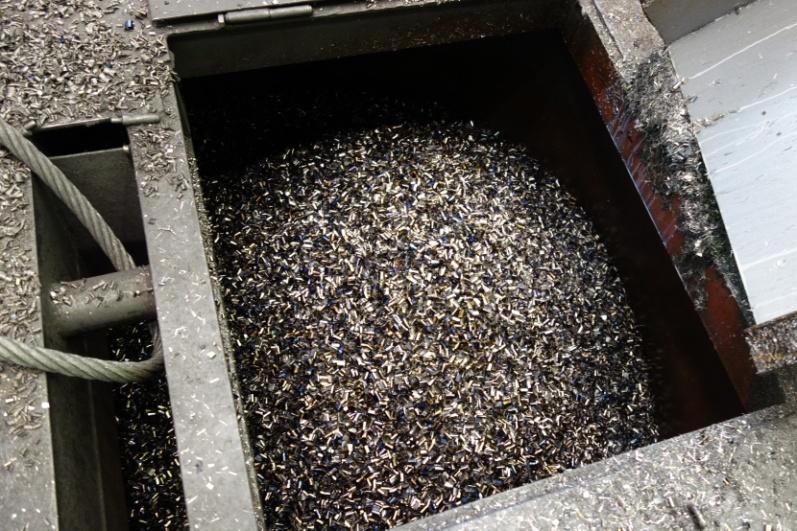

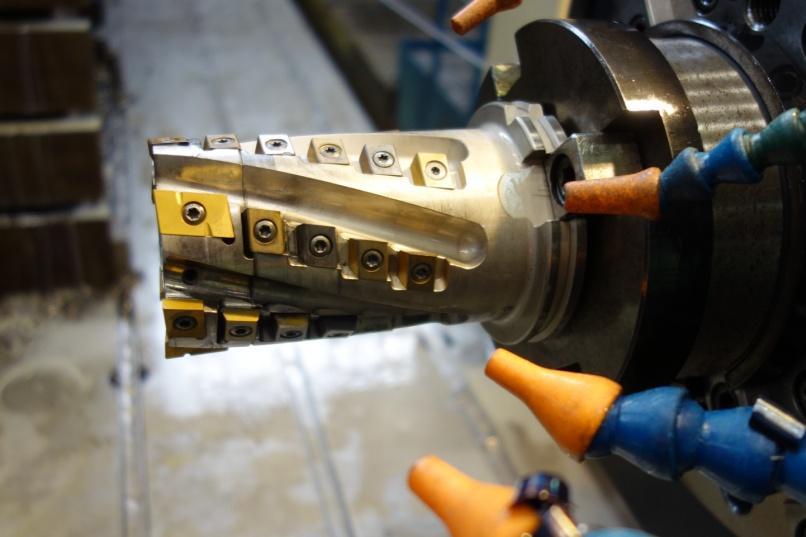

17 17 Rozřezy VP 666 výroba špon

18 18 Orýsování pro výrobu vzorků pro mechanickou zkušebnu

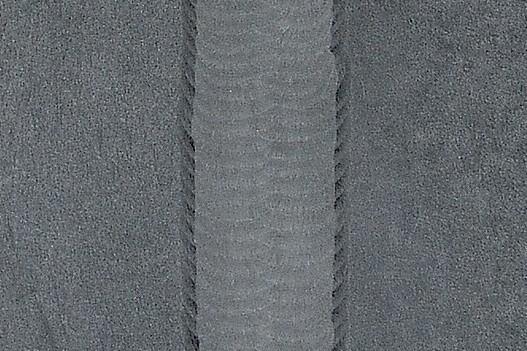

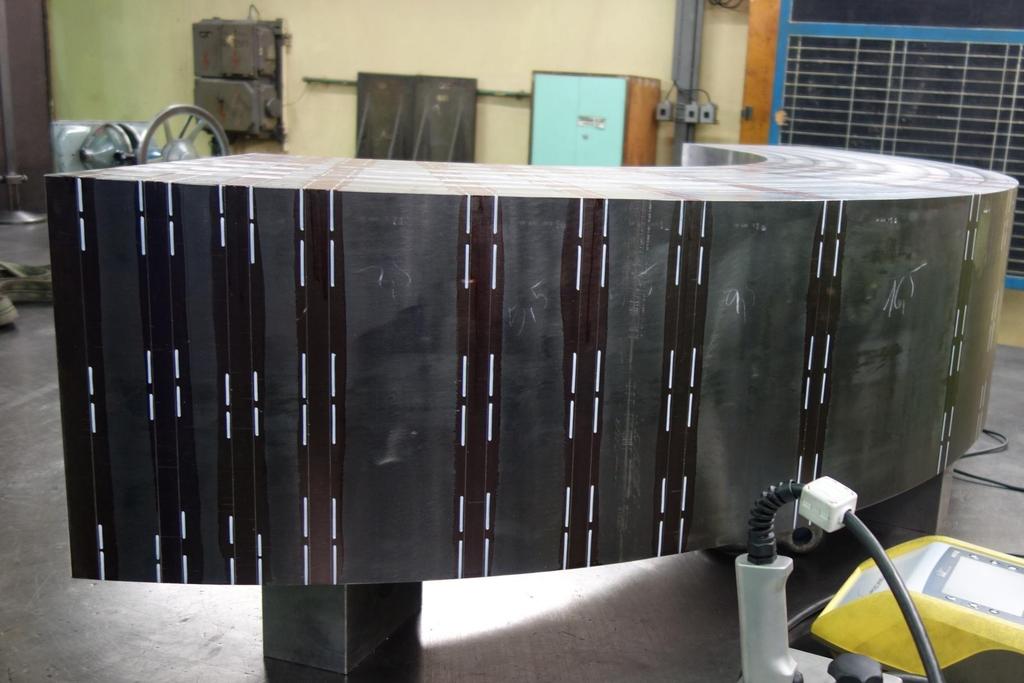

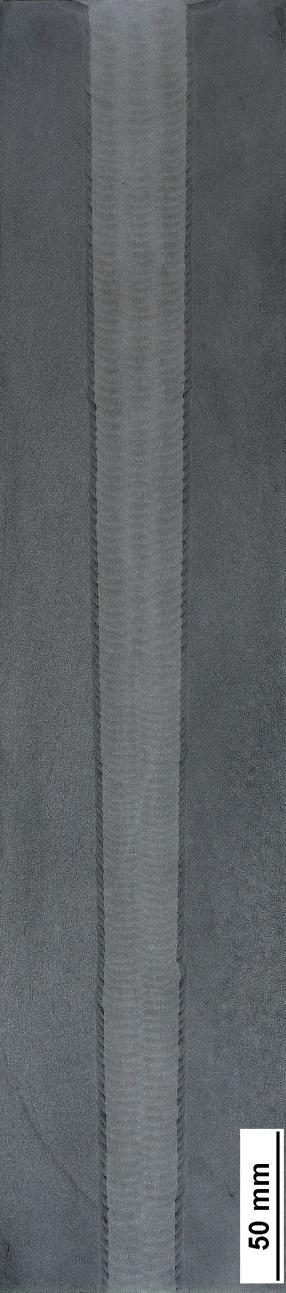

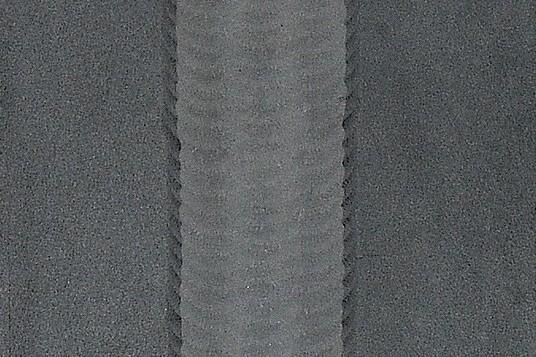

19 19 Zkouška makrostruktury a detail vrstev s dvěma a třemi housenkami

20 REKAPITULACE - ZAJÍMAVOSTI Svařovaná tloušťka: 450 mm Spotřebované množství drátu: 600 kg Spotřebované množství tavidla: 850 kg (poměr 1,4) Doba procesu včetně ohřevu a dohřevu: 110 hod. Doba svařování: 90 hod. Počet vrstev: 147 Počet housenek (otáček): 358 Výška jedné vrstvy (průměrná): 3,1 mm 20

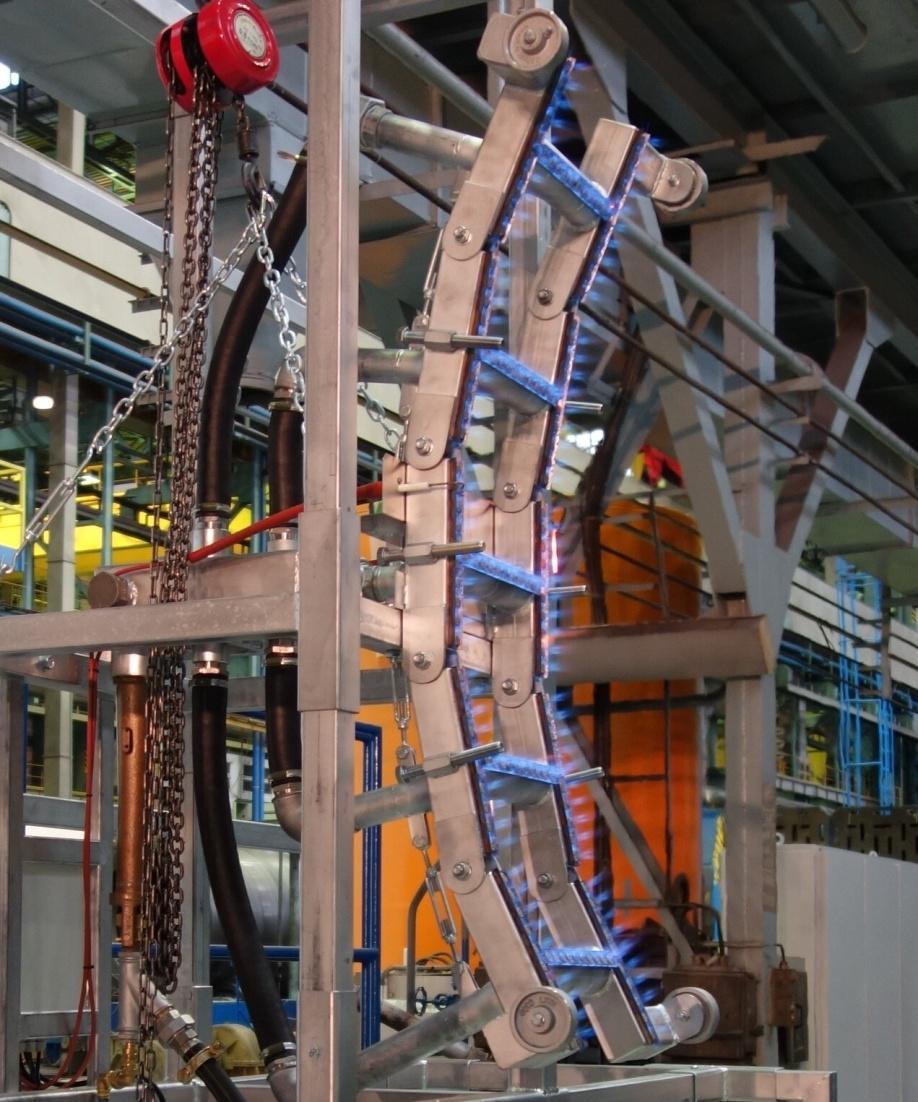

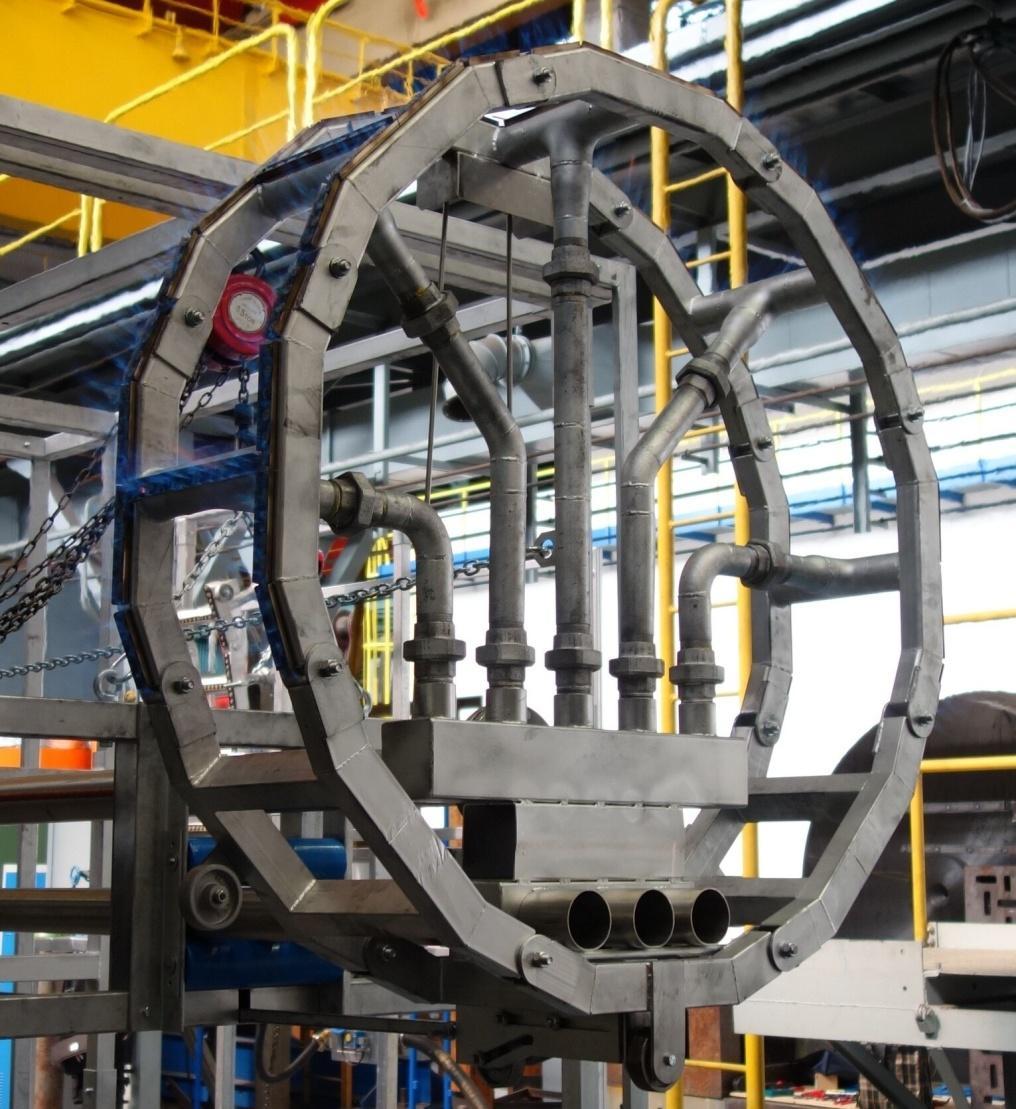

21 Hořáky pro předehřev a dohřev tělesa OS ŠKODA 1000/19 21

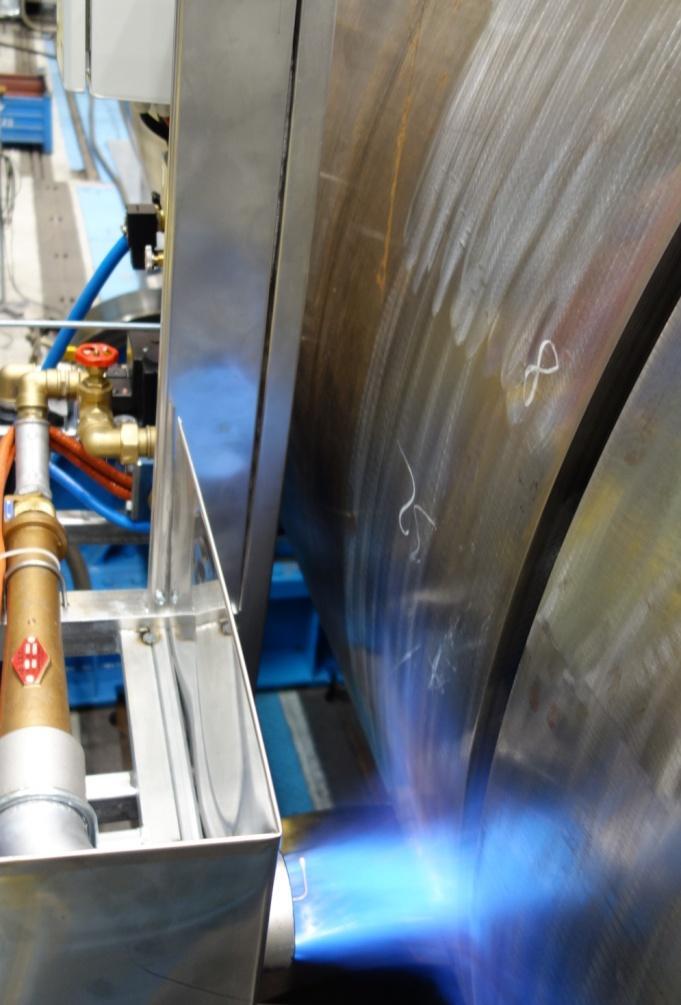

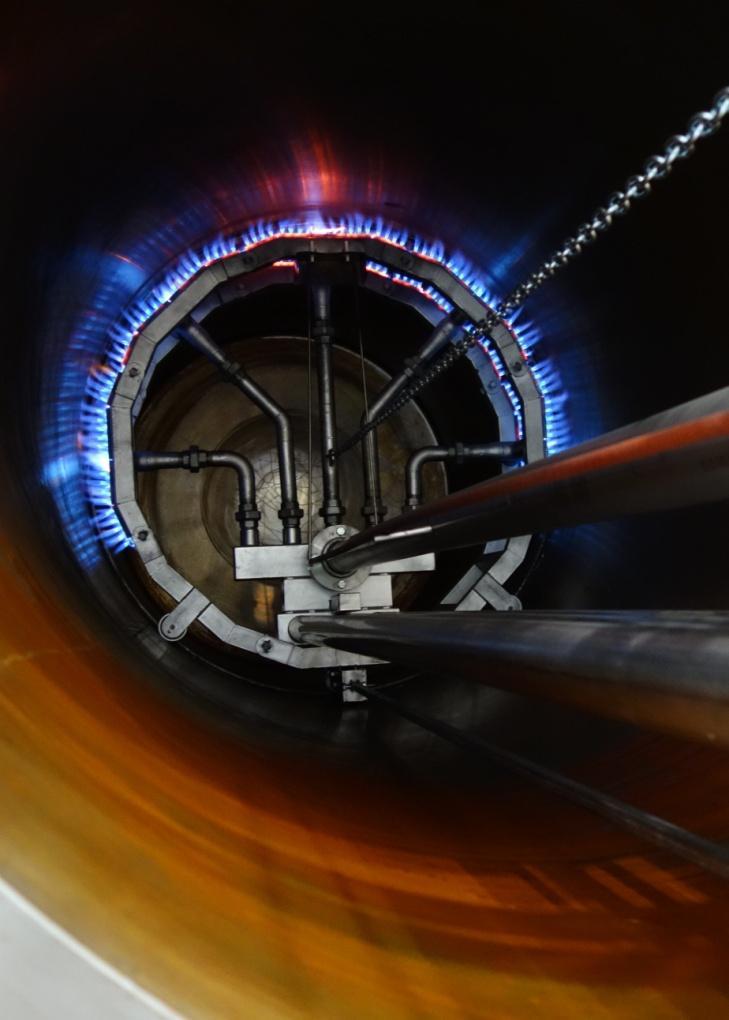

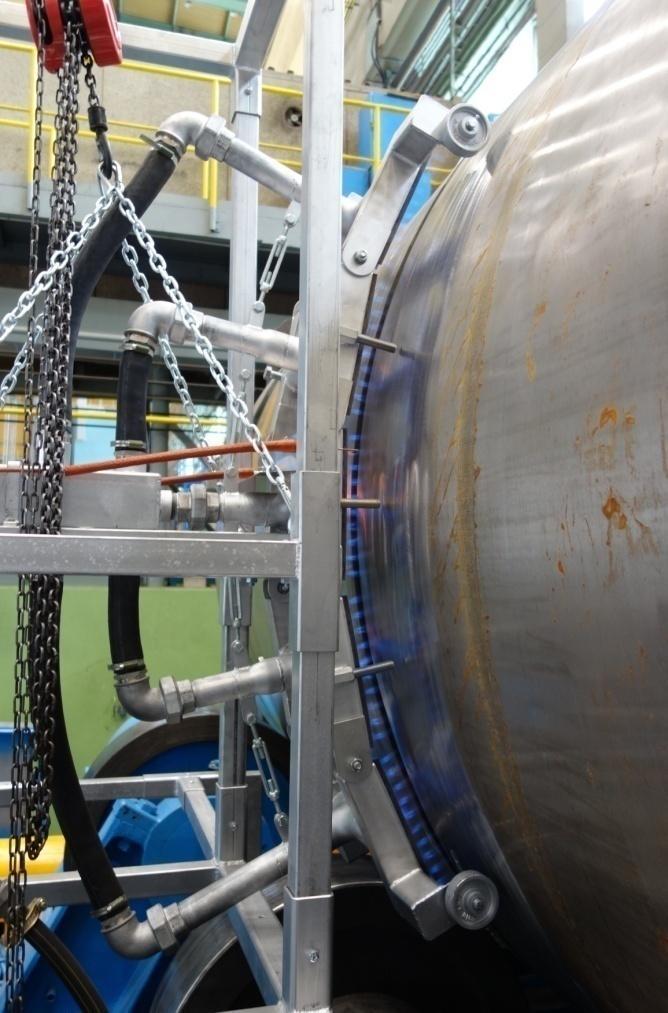

22 14 až první ostrý kus Předehřev před a během svařování 3 rampy od LPT Praha 22

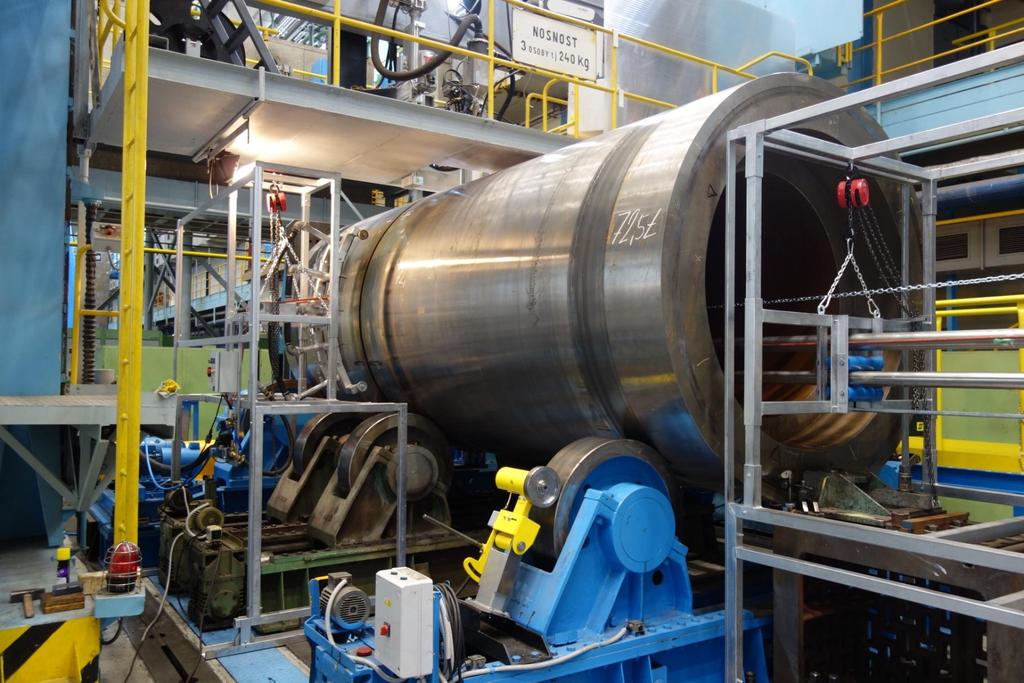

23 14 až první ostrý kus Svařování celková hmotnost 124 t 23

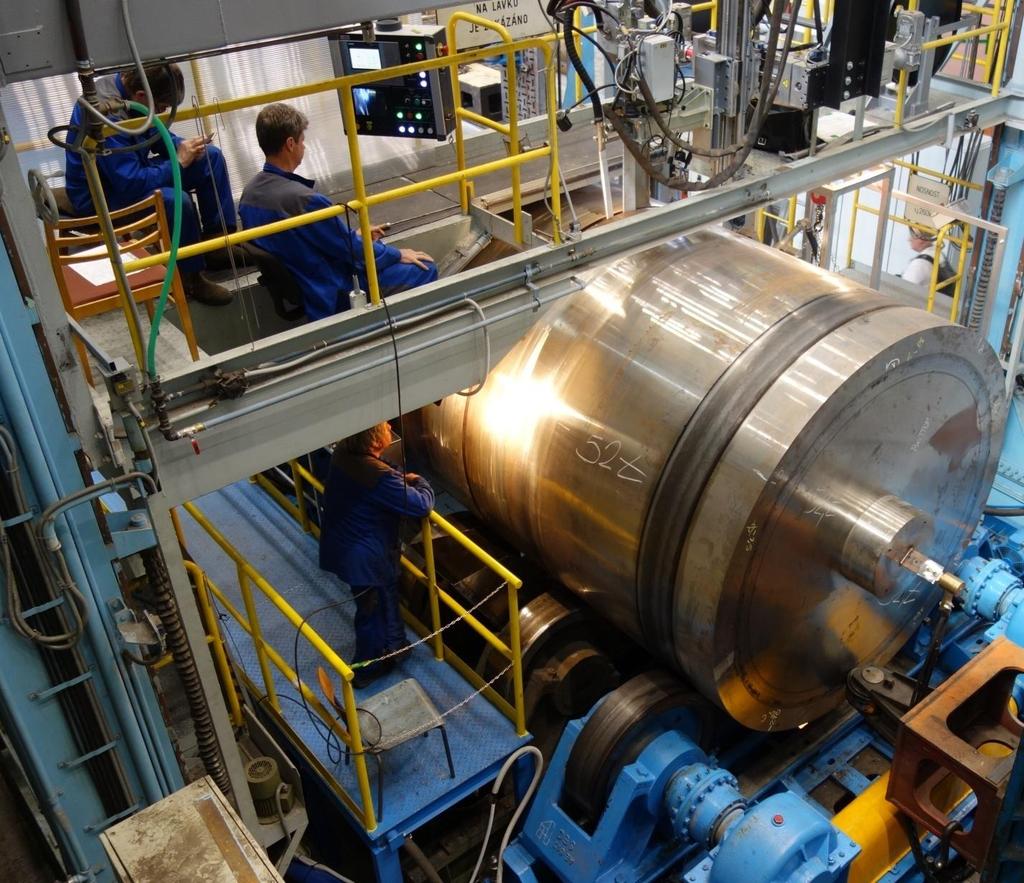

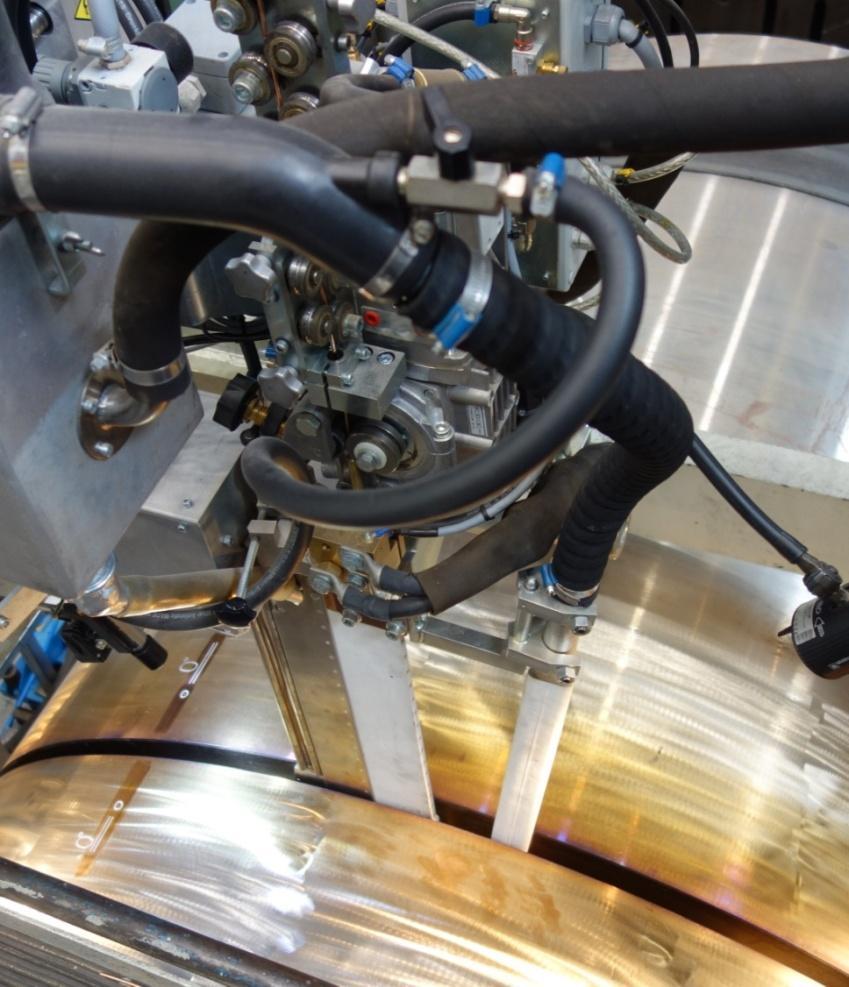

24 14 až první ostrý kus Svařování 24

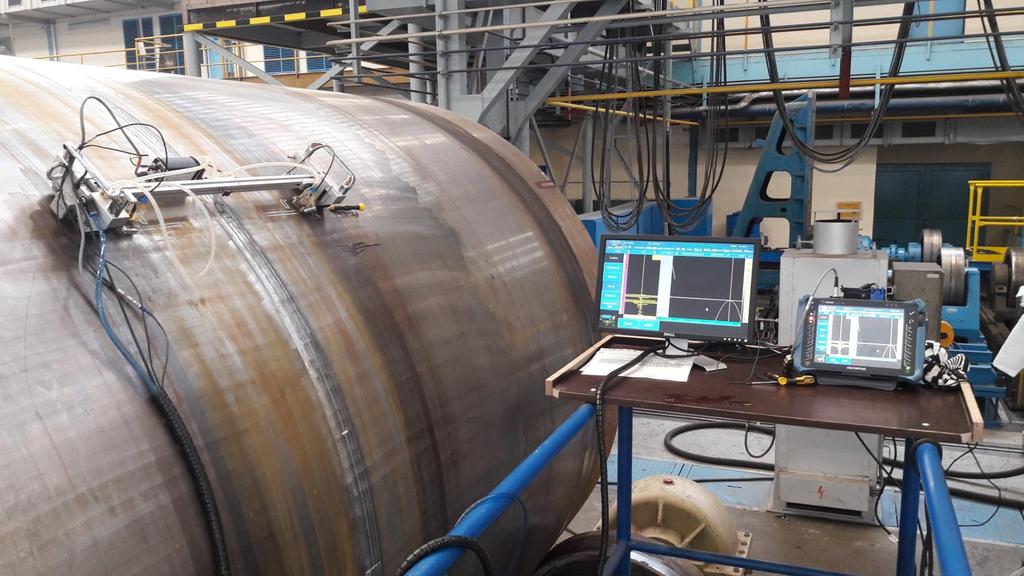

25 25 UT

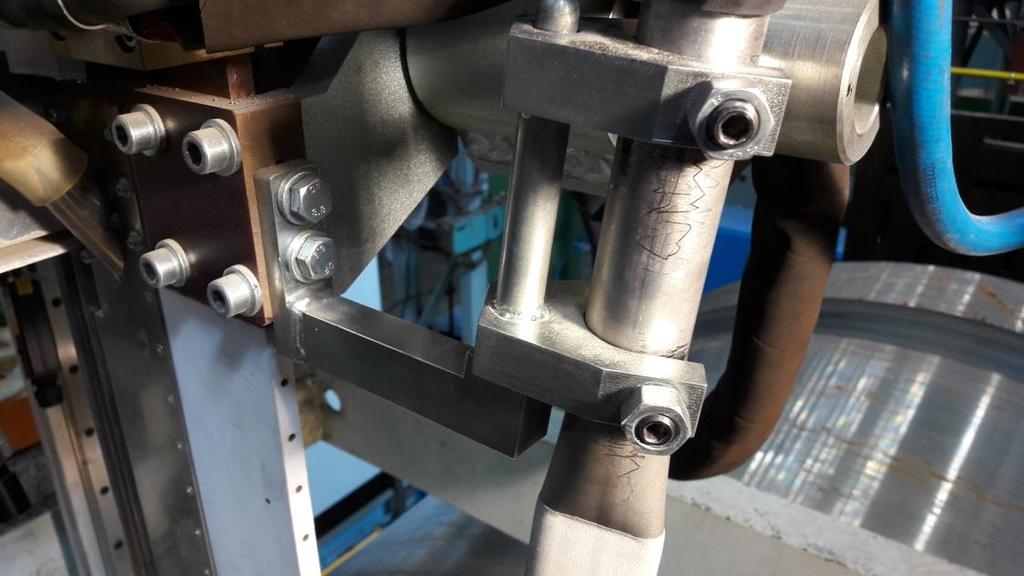

26 26 Neustálé zlepšování procesu

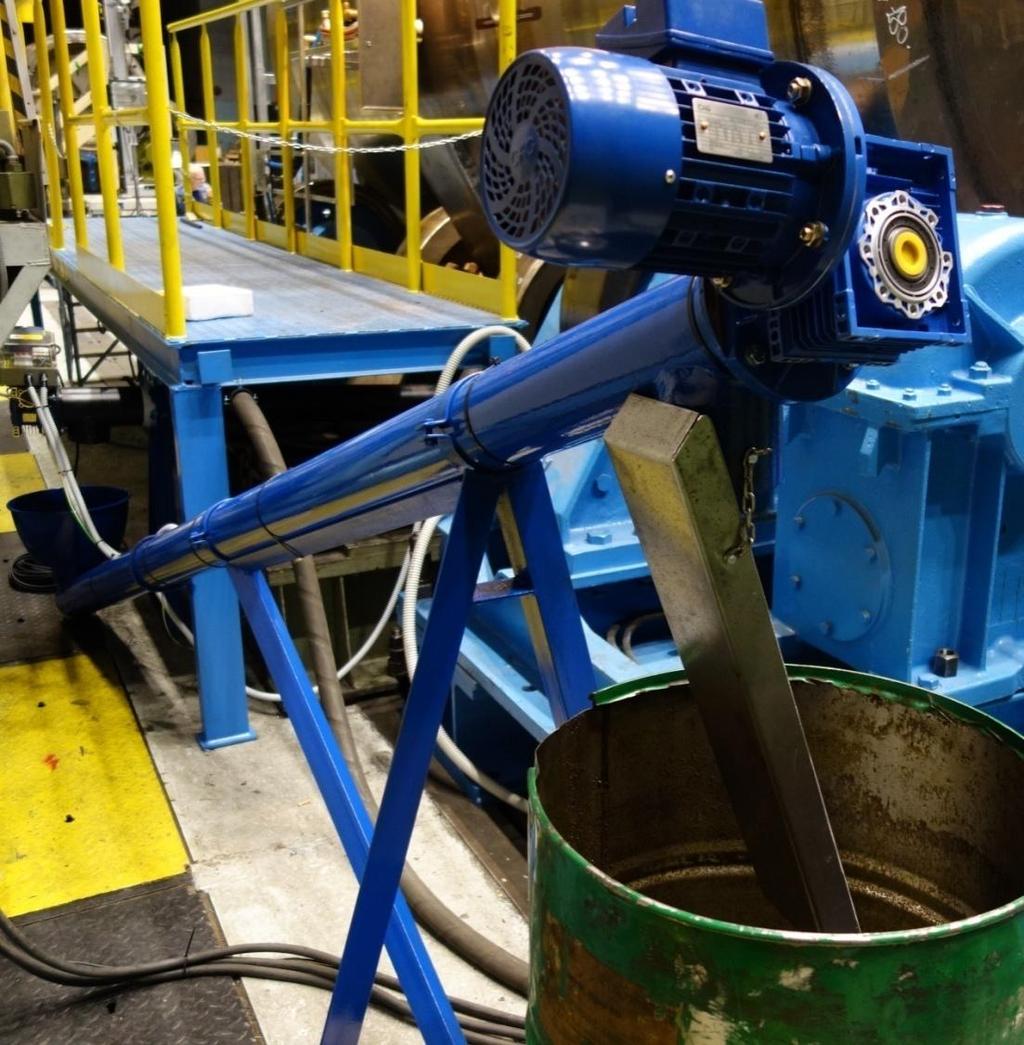

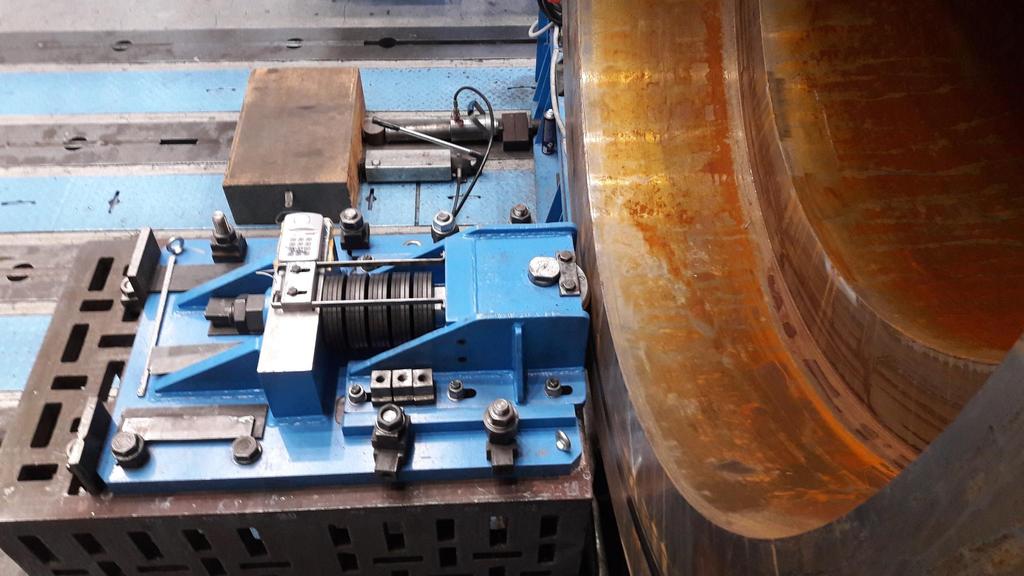

27 27 Neustálé zlepšování procesu

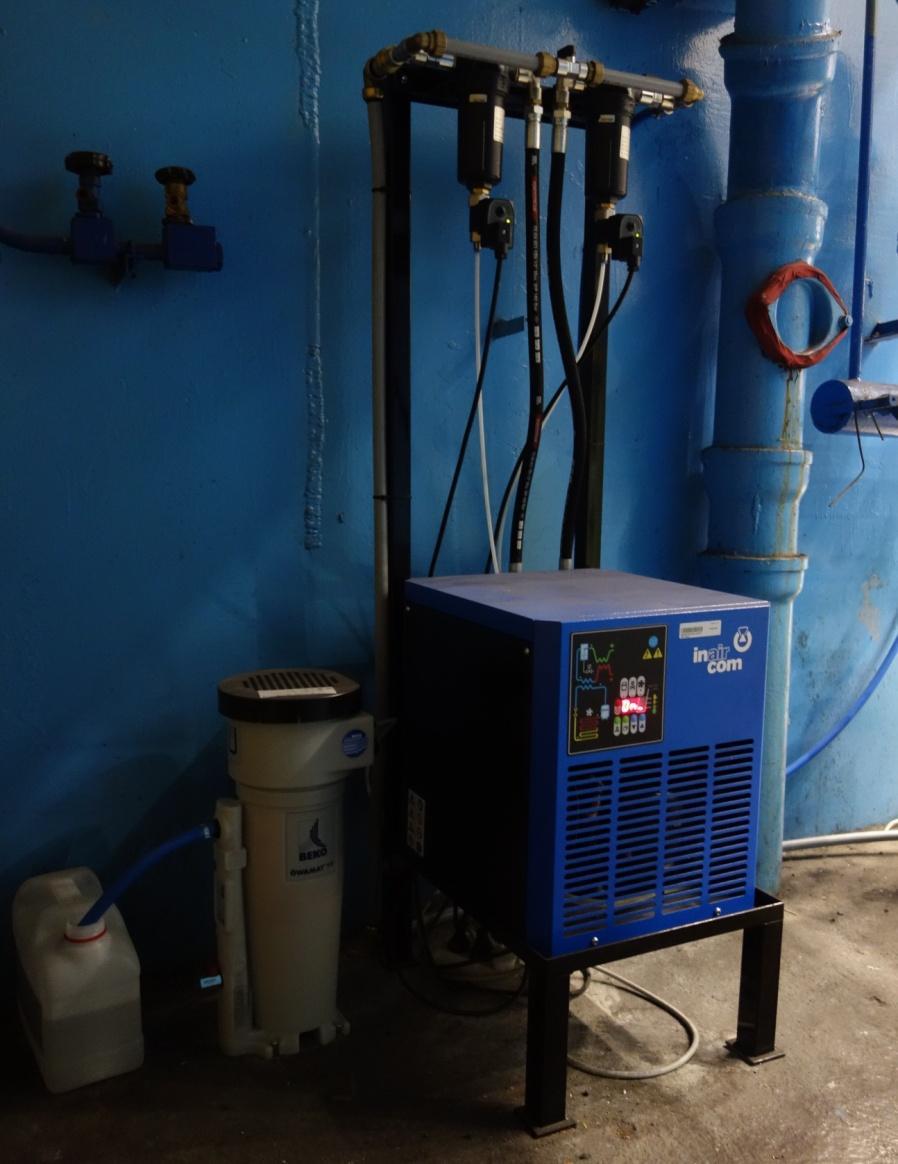

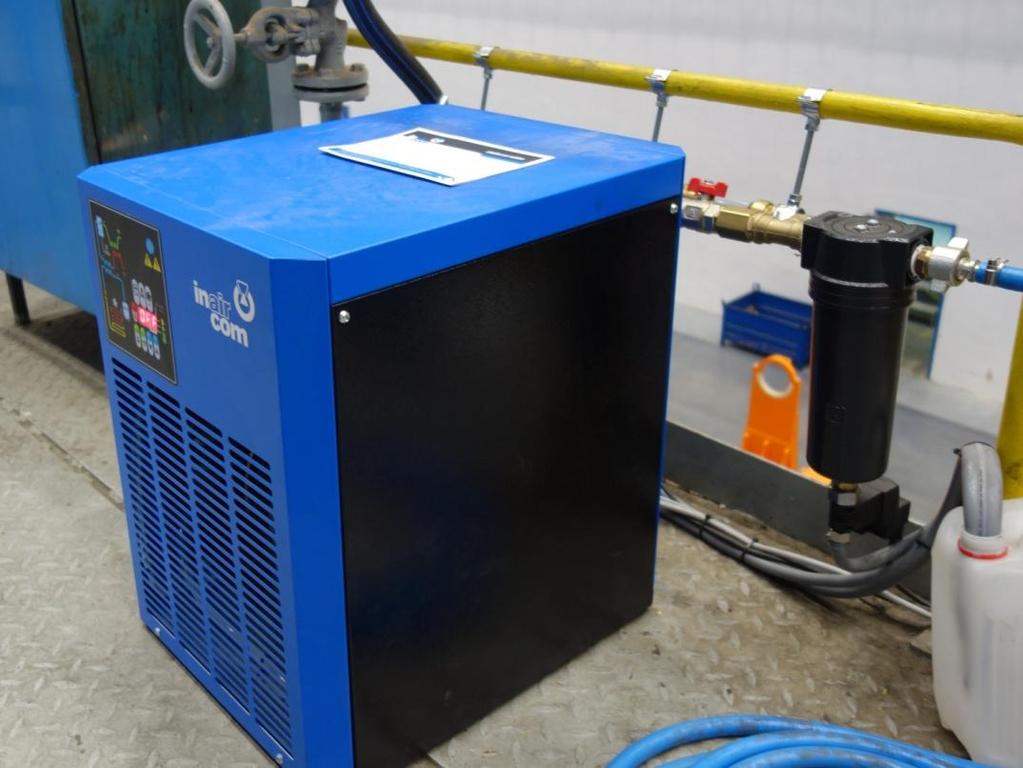

28 28 Neustálé zlepšování procesu

29 29 Neustálé zlepšování procesu

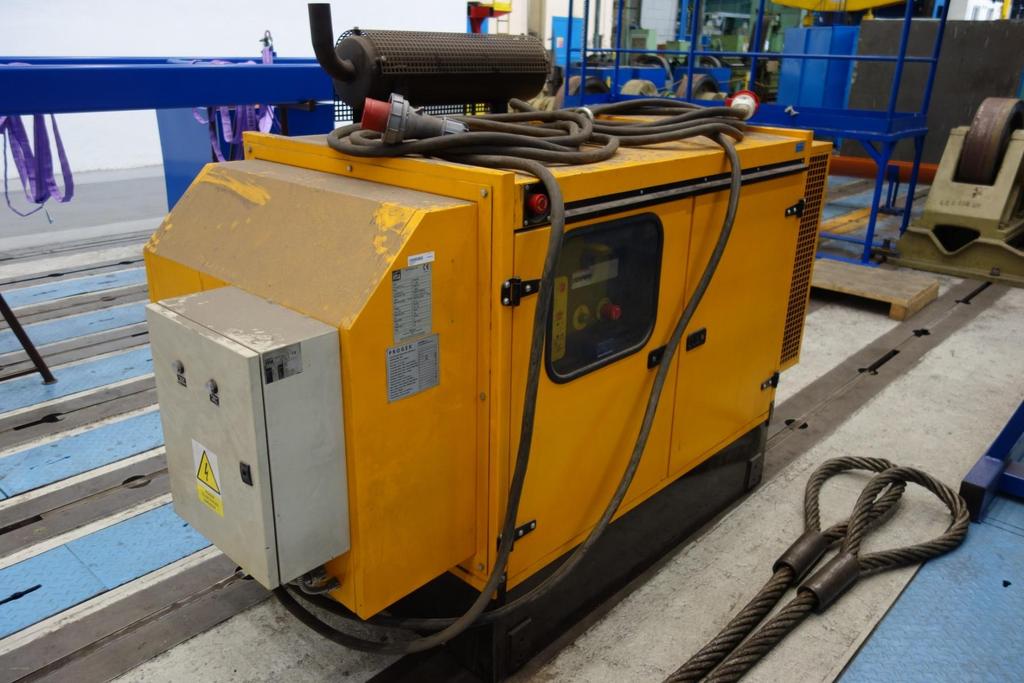

30 Neustálé zlepšování procesu Elektrocentrála náhradní zdroj 30

31 31 Neustálé zlepšování procesu

32 32 Neustálé zlepšování procesu

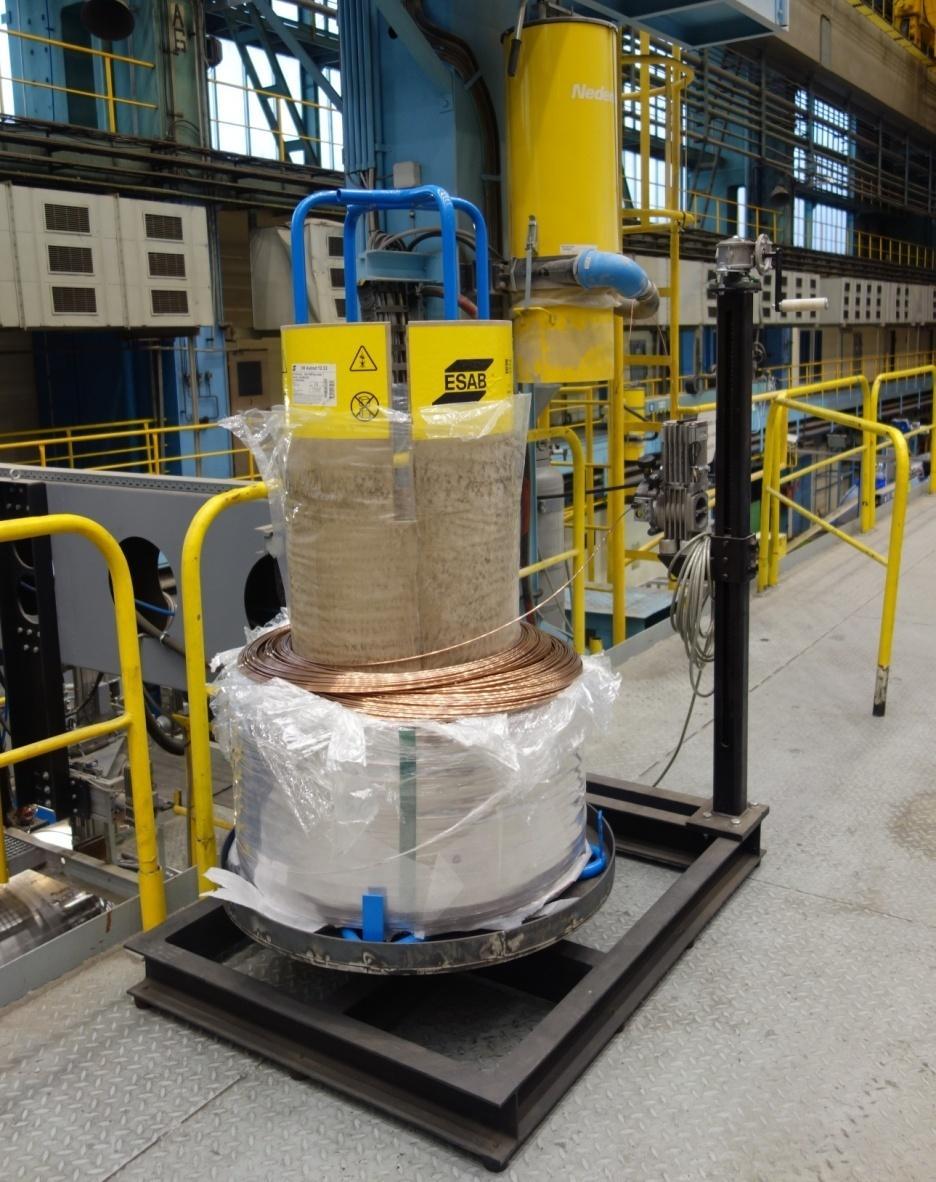

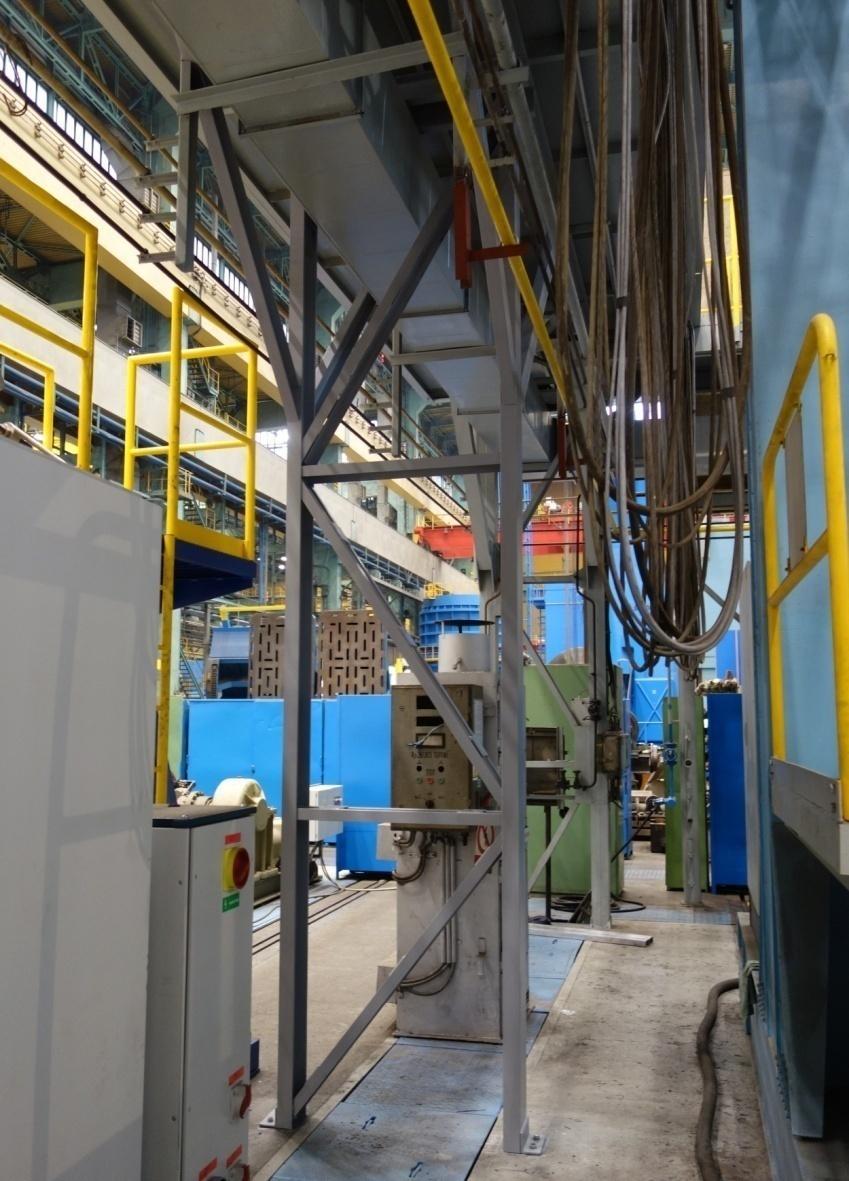

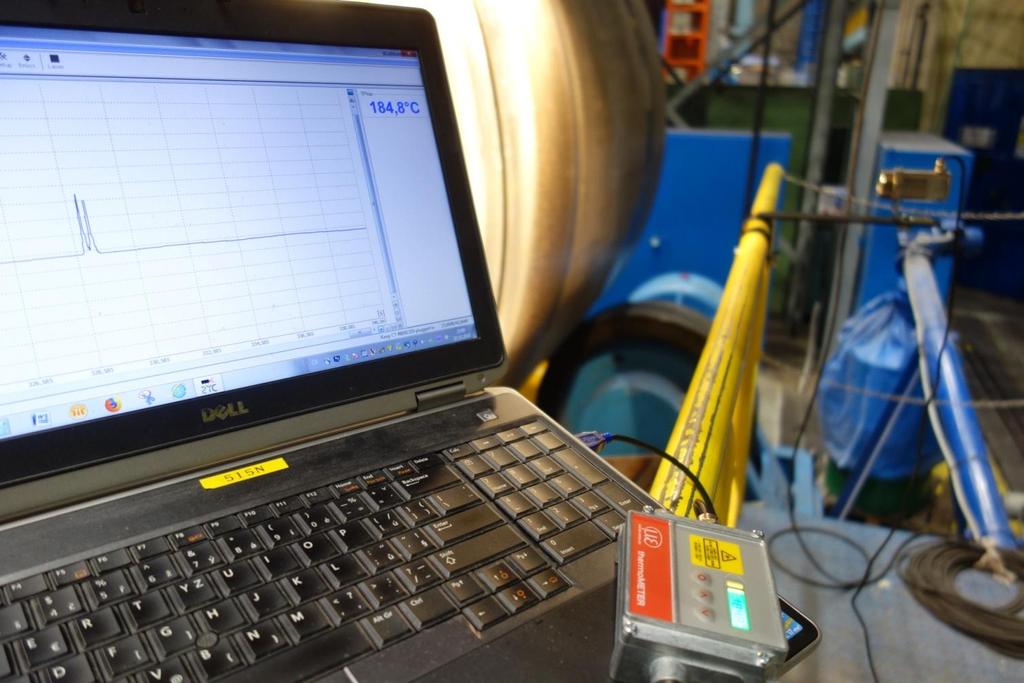

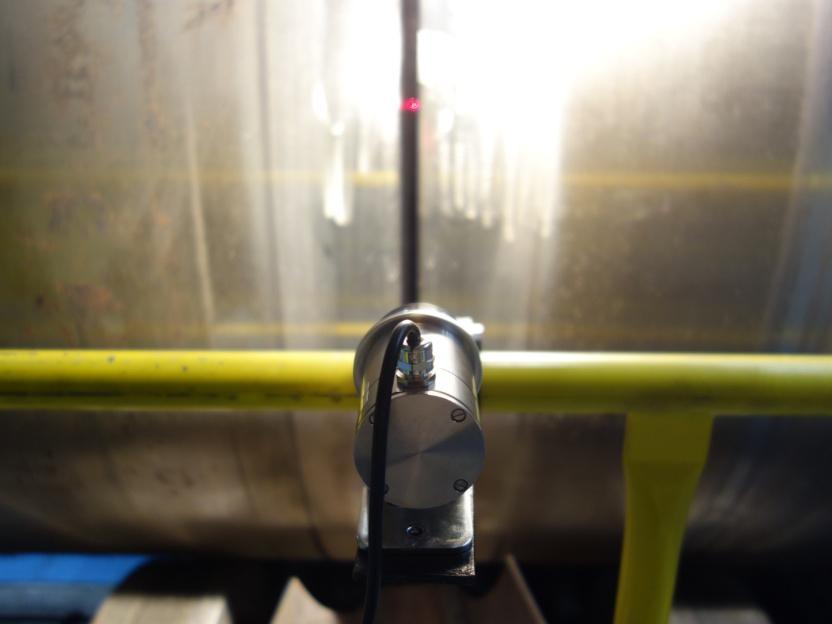

33 33 Neustálé zlepšování procesu

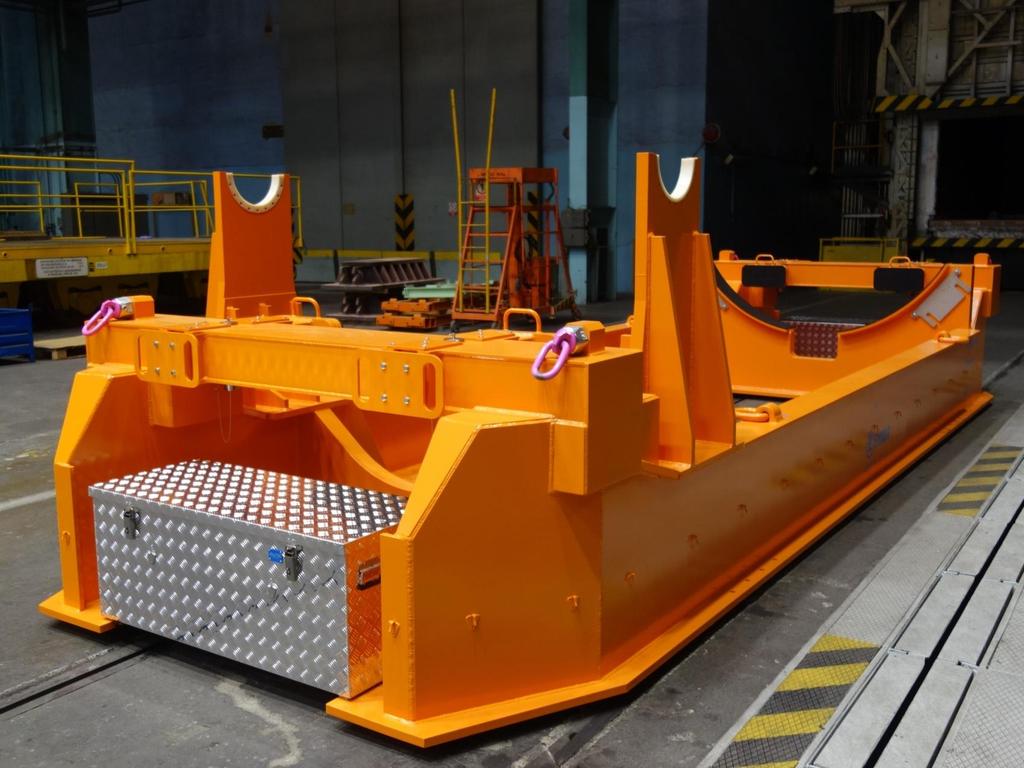

34 34 Převozní a manipulační lože

35 35 OS ŠKODA 440 (tl. 466)

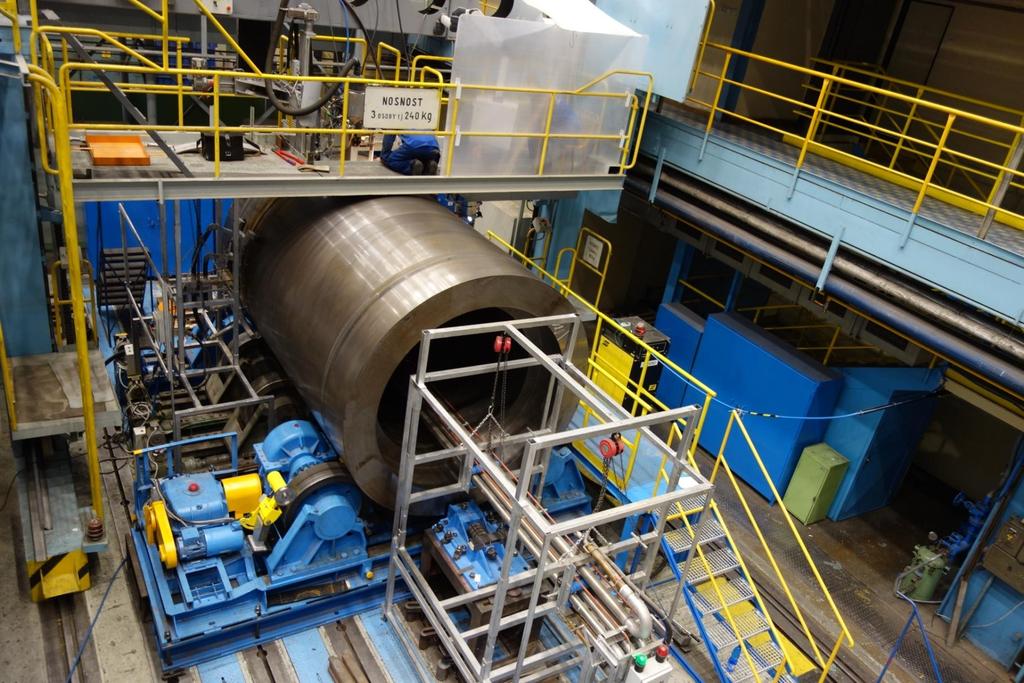

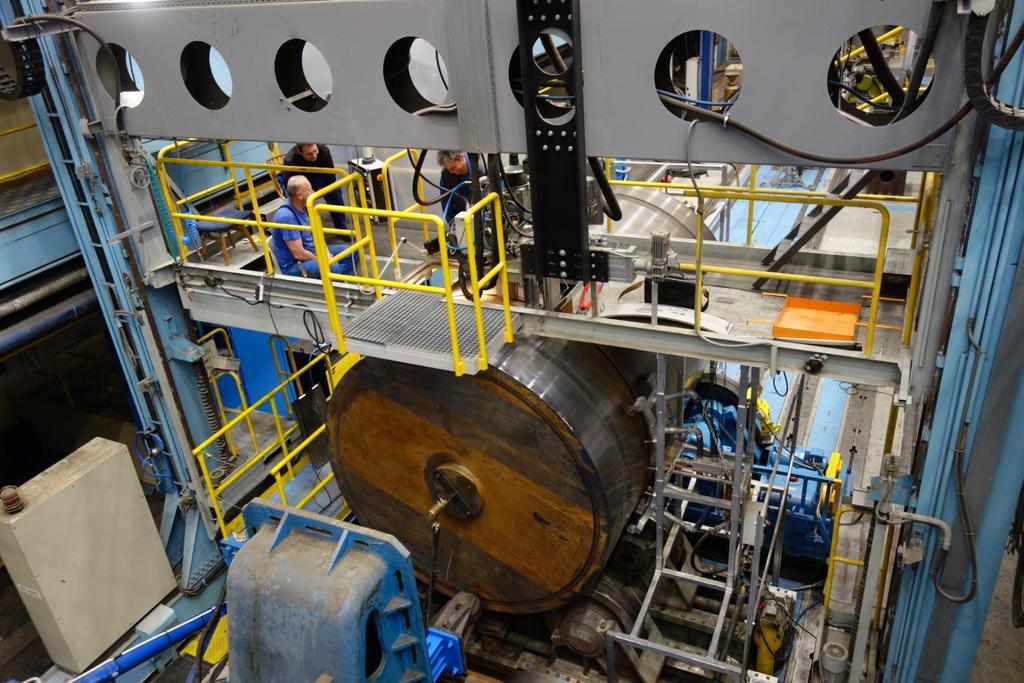

36 36 OS ŠKODA svařování

37 37 OS ŠKODA svařování

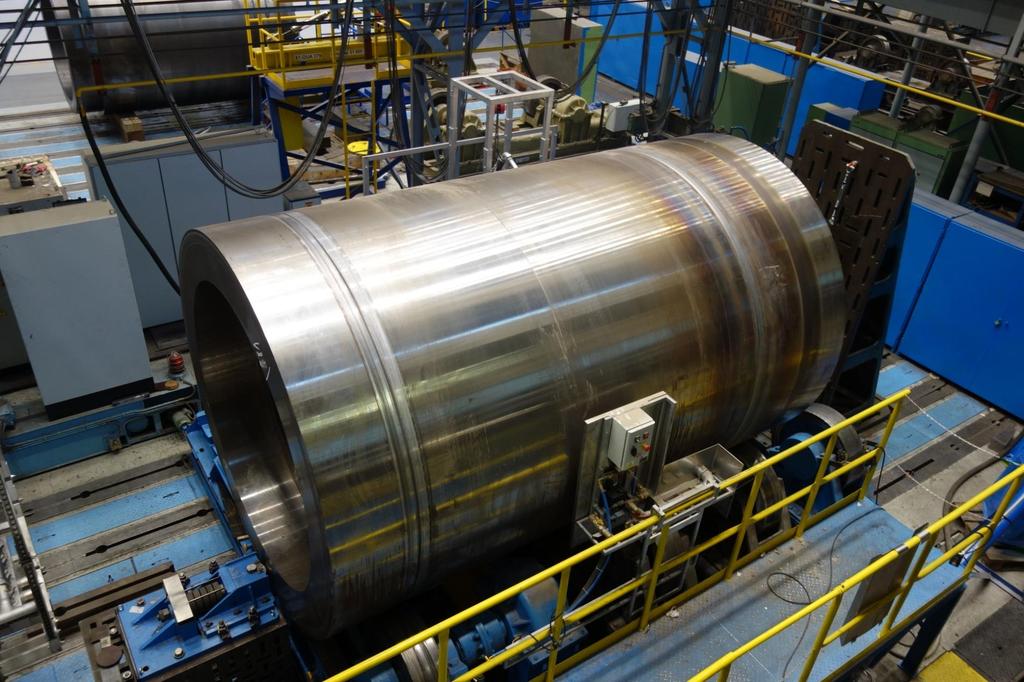

38 38 OS ŠKODA 440 po svařování

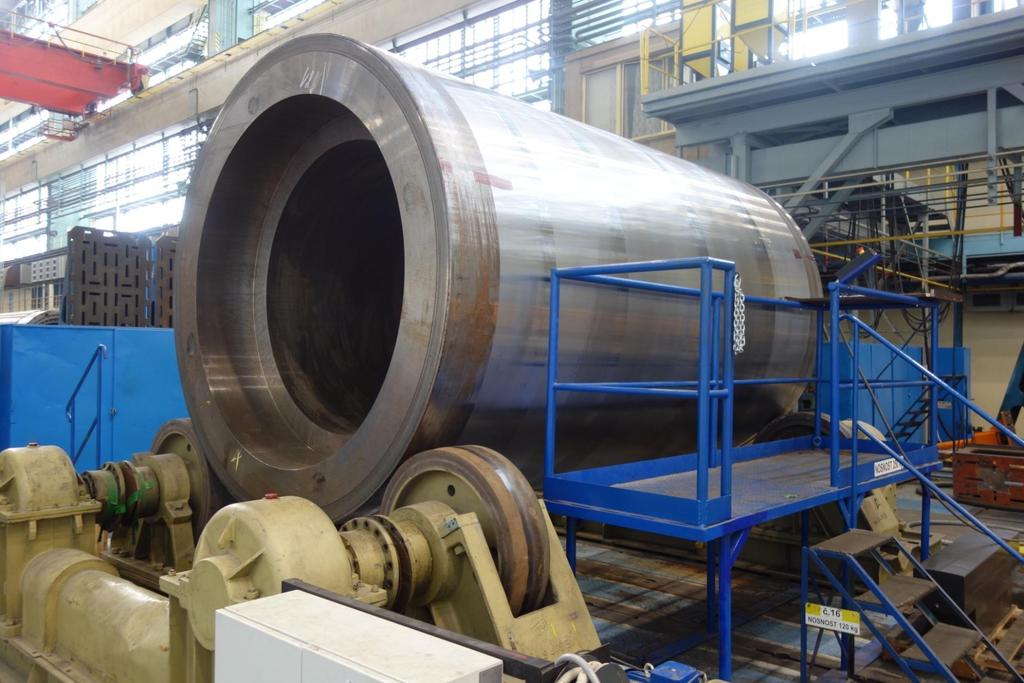

39 39 OS ŠKODA 440 před UT

40 PODĚKOVÁNÍ ESAB AB Laxå Švédsko, ESAB VAMBERK Ondra Sovák, Jirka Leuchter, Ruda Hrabina, Jirka Martinec, Ulf Andrén, Tommy Maxe 40

41 PODĚKOVÁNÍ DĚKUJI ZA POZORNOST 41
