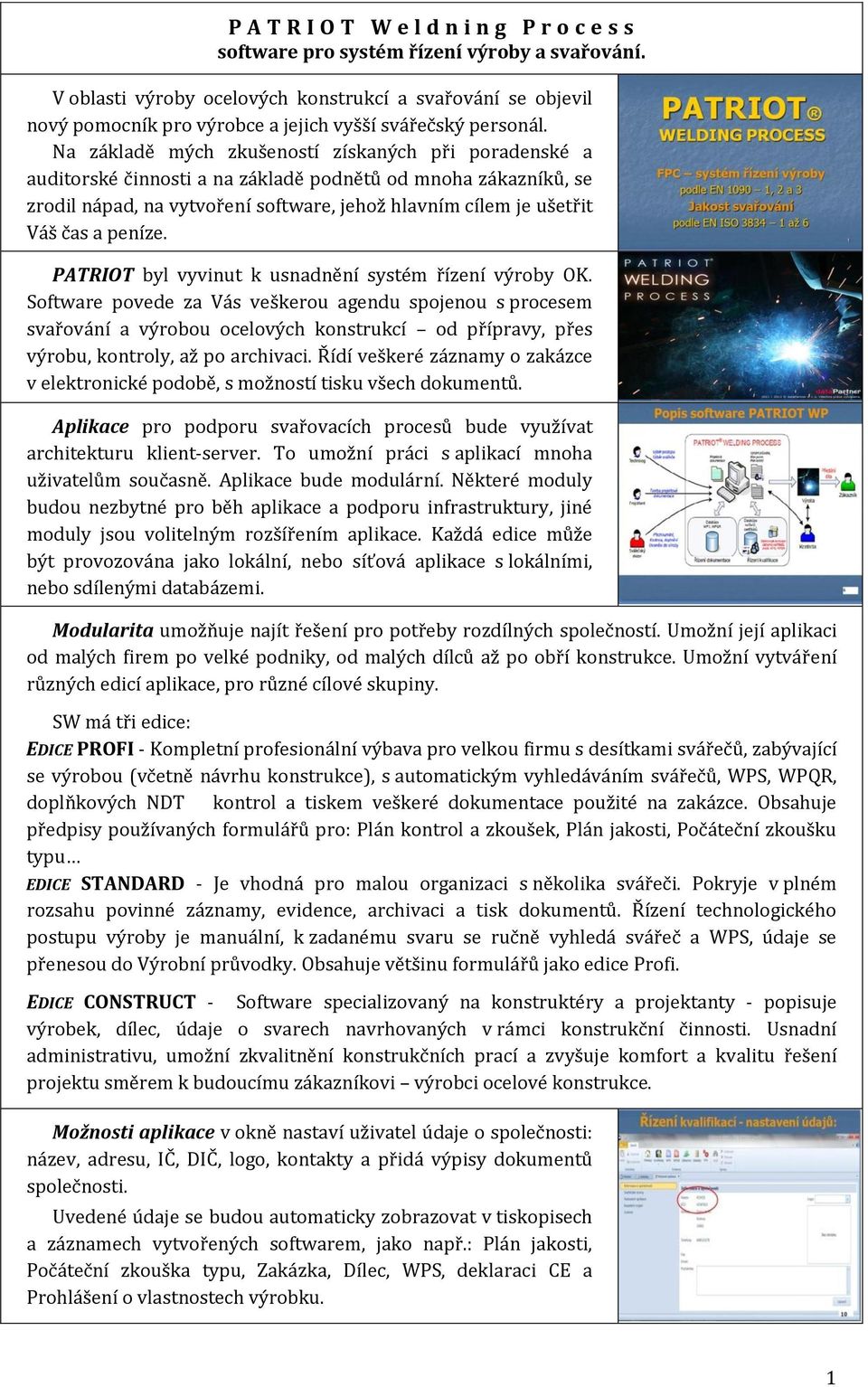

1 P A T R I O T W e l d n i n g P r o c e s s software pro systém řízení výroby a svařování. V oblasti výroby ocelových konstrukcí a svařování se objevil nový pomocník pro výrobce a jejich vyšší svářečský personál. Na základě mých zkušeností získaných při poradenské a auditorské činnosti a na základě podnětů od mnoha zákazníků, se zrodil nápad, na vytvoření software, jehož hlavním cílem je ušetřit Váš čas a peníze. PATRIOT byl vyvinut k usnadnění systém řízení výroby OK. Software povede za Vás veškerou agendu spojenou s procesem svařování a výrobou ocelových konstrukcí od přípravy, přes výrobu, kontroly, až po archivaci. Řídí veškeré záznamy o zakázce v elektronické podobě, s možností tisku všech dokumentů. Aplikace pro podporu svařovacích procesů bude využívat architekturu klient-server. To umožní práci s aplikací mnoha uživatelům současně. Aplikace bude modulární. Některé moduly budou nezbytné pro běh aplikace a podporu infrastruktury, jiné moduly jsou volitelným rozšířením aplikace. Každá edice může být provozována jako lokální, nebo síťová aplikace s lokálními, nebo sdílenými databázemi. Modularita umožňuje najít řešení pro potřeby rozdílných společností. Umožní její aplikaci od malých firem po velké podniky, od malých dílců až po obří konstrukce. Umožní vytváření různých edicí aplikace, pro různé cílové skupiny. SW má tři edice: EDICE PROFI - Kompletní profesionální výbava pro velkou firmu s desítkami svářečů, zabývající se výrobou (včetně návrhu konstrukce), s automatickým vyhledáváním svářečů, WPS, WPQR, doplňkových NDT kontrol a tiskem veškeré dokumentace použité na zakázce. Obsahuje předpisy používaných formulářů pro: Plán kontrol a zkoušek, Plán jakosti, Počáteční zkoušku typu EDICE STANDARD - Je vhodná pro malou organizaci s několika svářeči. Pokryje v plném rozsahu povinné záznamy, evidence, archivaci a tisk dokumentů. Řízení technologického postupu výroby je manuální, k zadanému svaru se ručně vyhledá svářeč a WPS, údaje se přenesou do Výrobní průvodky. Obsahuje většinu formulářů jako edice Profi. EDICE CONSTRUCT - Software specializovaný na konstruktéry a projektanty - popisuje výrobek, dílec, údaje o svarech navrhovaných v rámci konstrukční činnosti. Usnadní administrativu, umožní zkvalitnění konstrukčních prací a zvyšuje komfort a kvalitu řešení projektu směrem k budoucímu zákazníkovi výrobci ocelové konstrukce. Možnosti aplikace v okně nastaví uživatel údaje o společnosti: název, adresu, IČ, DIČ, logo, kontakty a přidá výpisy dokumentů společnosti. Uvedené údaje se budou automaticky zobrazovat v tiskopisech a záznamech vytvořených softwarem, jako např.: Plán jakosti, Počáteční zkouška typu, Zakázka, Dílec, WPS, deklaraci CE a Prohlášení o vlastnostech výrobku. 1

2 Svářečské normy: zde je uvedeno číslo Oznámené osoby (např. 1020), číslo Certifikátu (např CPR-xxxxxx). Číslo certifikátu se bude zobrazovat v Prohlášení o vlastnostech a deklaraci CE. V tomto okně jsou uvedeny i názvy a čísla norem souvisejících s výrobou, které si můžete sami doplňovat a aktualizovat. Je zde uveden stupeň EXC?, pro který je výrobce certifikován. Dále jsou vedeny údaje o Certifikačních a Inspekčních organizacích, které společnosti vydaly Certifikát CPR, Certifikáty svářečského personálu, WPQR (např. název a adresa, kontaktní údaje na auditory, inspektory a zkušební komisaře atd.). SW eviduje údaje o kvalifikacích odborných pracovníků konstrukce a vyššího svářečského personálu (svářečský dozor, kontrolor svarů VT). Ke každému pracovníkovi jsou přiloženy kopie dokladů o kvalifikaci a software hlídá jejich platnost. Hlavní lišta SW obsahuje Ikony s databázemi svářečů, certifikátů svářečů, WPQR, WPS, zákazníků, zakázek, Kvalifikací personálu a TPV-technologických postupů výroby. Při každém otevření SW jsou na úvodní stránce uvedeny expirující certifikáty svářečů, nekvalifikované WPS a opožděné zakázky oproti harmonogramu prací. Svářeči: software vede kvalifikaci svářečů. Ikona vám otevře databázi s: ID-číslo svářeče, pod kterým je veden v databázi CWS ANB, jméno a příjmení, datum a místo narození, značka svářeče. Údaje o novém svářeči se zapíší do okna pod ikonou Přidat. Je zde i odkaz, kterým se dostanete přímo na stránky CWS ANB a po zadání ID čísla svářeče si zde můžete ověřit veškeré kvalifikace a jejich platnosti. Certifikáty svářečů: databáze vede podrobné údaje o kvalifikaci svářečů. Platnost certifikátu je nastavená na 730 dní od data vydání. Měsíc před koncem platnosti signalizuje oranžový terčík, že je třeba certifikát obnovit. Skončí-li platnost certifikátu, označí červený terčík, že svářeč nesmí svařovat. Podrobné údaje o rozsahu certifikátu jsou uvedeny proto, aby SW byl schopen k zadanému svaru nalézt kvalifikovaného svářeče. Zadávání certifikátů se provádí ikonou Přidat. Na první řádce okna Svářečské certifikáty je Označení zkoušky. Sem zkopírujete číslo rozsahu zkoušky (EN P BW ) z databáze ANB - Registr svářečů. Tabulka s údaji o certifikátu se automaticky doplní. Přidá se svářeč z databáze, doplní číslo certifikátu a datum zkoušky. Certifikát v elektronické podobě se uloží do okna Příloha. 2

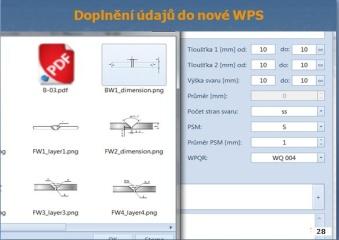

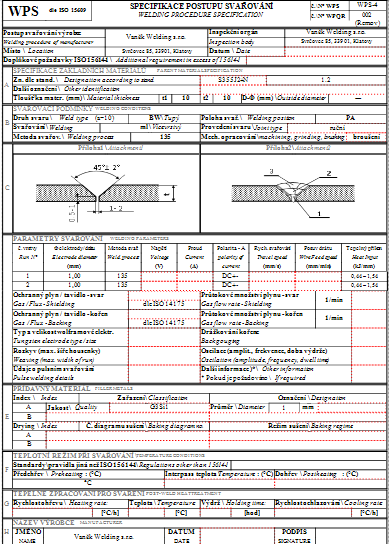

3 Kvalifikovaný postup svařování je podrobně popsán v databázi WPQR. Ikonou WPQR - Přidat se doplní okno s předem vyplněnými údaji. Specifikují se údaje o druhu a typu svaru, použitých základních a přídavných materiálech, metodě svařování, informace o přípravě svarových ploch a svařování, polohy svařování, proud, předehřev, tepelný příkon apod. V okně Dokumenty se uloží formulář WPQR v elektronické podobě (pdf ). Řízení specifikovaných postupů svařování. Na liště se ikonou WPS otevře databáze WPS. Pro každou WPS je na jednotlivých řádcích záznam všech údajů specifikujících postup svařování WPS a stanovených v EN ISO Každá WPS má svoje číslo a odkaz na číslo WPQR. Pro každou WPQR jsou v databázi uvedeny údaje důležité pro automatické přiřazování nových WPS ke kvalifikovaným WPQR. SW pro každou novou WPS najde v databázi kvalifikovaný postup svařování WPQR. Není-li žádná WPQR nalezena, objevuje se na úvodní obrazovce software jako nekvalifikovaný postup svařování WPS. Ikonou WPS se otevře formulář WPS, do kterého se doplní z WPQR další údaje jako proud, napětí, tepelný příkon, předehřev, rychlost svařování atd. Po doplnění údajů je možné formulář WPS vytisknout. SW rovněž hlídá, aby pro nově vytvořené WPS, byla ověřena jejich vhodnost zkouškou podle EN , Písemný záznam z jejího ověření se archivuje v nové WPS, v okně Poznámka. Pokud k zadanému svaru software nenalezne v databázi žádnou WPS, nabídne její vytvoření. Do otevřeného okna s předem nastavenými údaji, se do návrhu nové WPS doplní chybějící údaje. Po zadání všech údajů, software automaticky vyhledá a nabídne kvalifikovanou WPQR. Nově vytvořená WPS je připravena k dalšímu doplnění Do okna Obrázky se z databáze zkopíruje obrázek svarového spoje. Když jsou vyplněny všechny údaje nové WPS, zadá se pokyn k jejímu uložení. WPS je očíslovaná a přidaná do databáze. Není-li nová WPS kvalifikována, může se vyplnit formulář Žádost o WPQR a objednat u Inspekčního orgánu kvalifikaci postupu svařování. 3

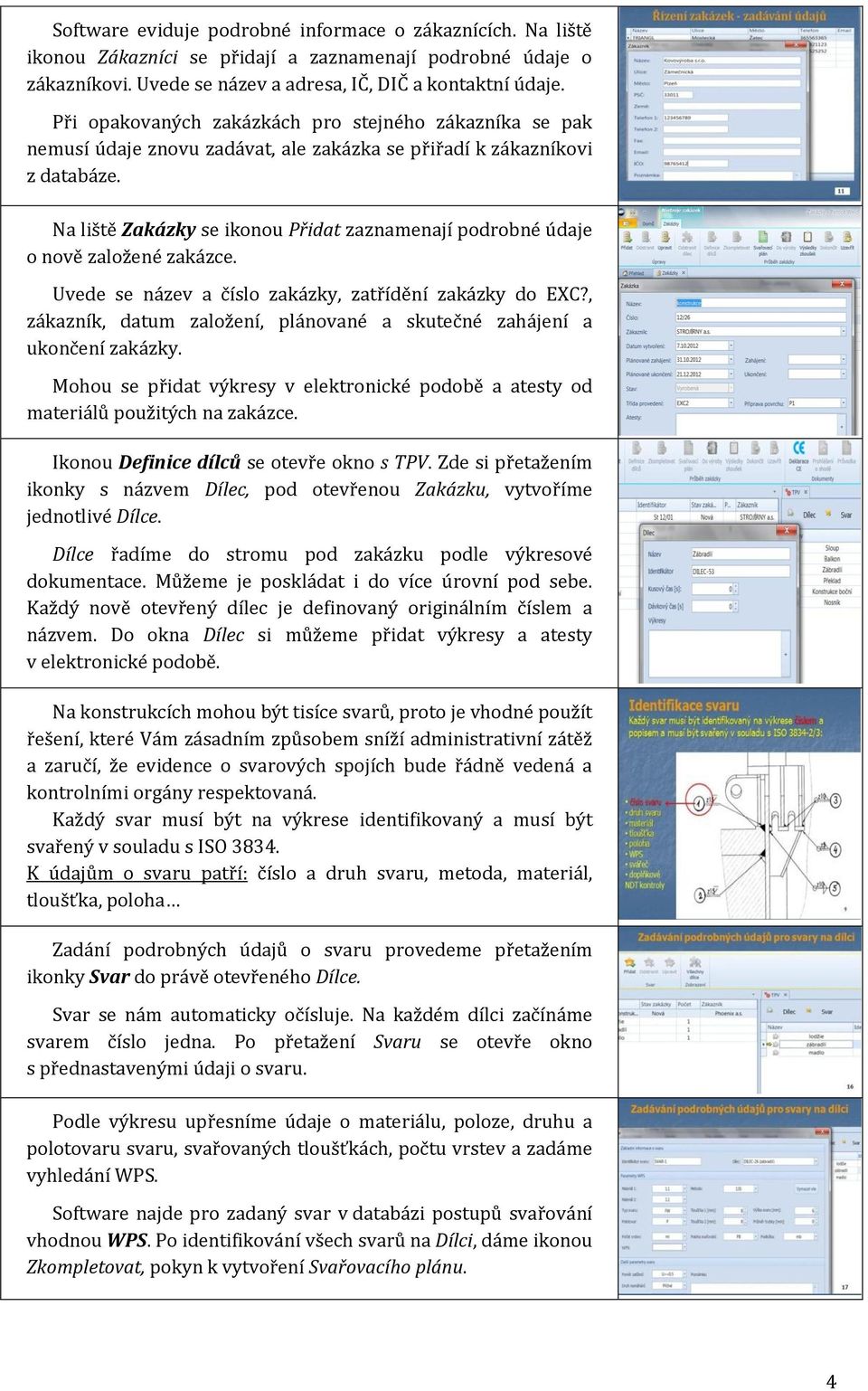

4 Software eviduje podrobné informace o zákaznících. Na liště ikonou Zákazníci se přidají a zaznamenají podrobné údaje o zákazníkovi. Uvede se název a adresa, IČ, DIČ a kontaktní údaje. Při opakovaných zakázkách pro stejného zákazníka se pak nemusí údaje znovu zadávat, ale zakázka se přiřadí k zákazníkovi z databáze. Na liště Zakázky se ikonou Přidat zaznamenají podrobné údaje o nově založené zakázce. Uvede se název a číslo zakázky, zatřídění zakázky do EXC?, zákazník, datum založení, plánované a skutečné zahájení a ukončení zakázky. Mohou se přidat výkresy v elektronické podobě a atesty od materiálů použitých na zakázce. Ikonou Definice dílců se otevře okno s TPV. Zde si přetažením ikonky s názvem Dílec, pod otevřenou Zakázku, vytvoříme jednotlivé Dílce. Dílce řadíme do stromu pod zakázku podle výkresové dokumentace. Můžeme je poskládat i do více úrovní pod sebe. Každý nově otevřený dílec je definovaný originálním číslem a názvem. Do okna Dílec si můžeme přidat výkresy a atesty v elektronické podobě. Na konstrukcích mohou být tisíce svarů, proto je vhodné použít řešení, které Vám zásadním způsobem sníží administrativní zátěž a zaručí, že evidence o svarových spojích bude řádně vedená a kontrolními orgány respektovaná. Každý svar musí být na výkrese identifikovaný a musí být svařený v souladu s ISO K údajům o svaru patří: číslo a druh svaru, metoda, materiál, tloušťka, poloha Zadání podrobných údajů o svaru provedeme přetažením ikonky Svar do právě otevřeného Dílce. Svar se nám automaticky očísluje. Na každém dílci začínáme svarem číslo jedna. Po přetažení Svaru se otevře okno s přednastavenými údaji o svaru. Podle výkresu upřesníme údaje o materiálu, poloze, druhu a polotovaru svaru, svařovaných tloušťkách, počtu vrstev a zadáme vyhledání WPS. Software najde pro zadaný svar v databázi postupů svařování vhodnou WPS. Po identifikování všech svarů na Dílci, dáme ikonou Zkompletovat, pokyn k vytvoření Svařovacího plánu. 4

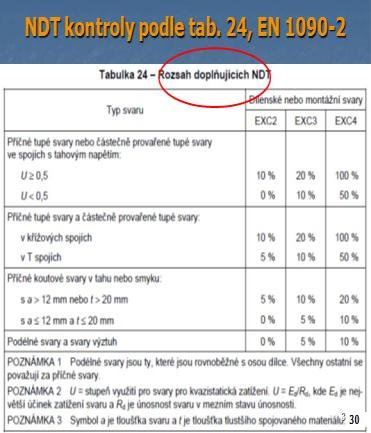

5 Svařovací plán obsahuje všechny svary na Dílci. Software nabídne všechny svářeče s kvalifikací pro provedení definovaných svarů. Svářečský dozor potom vybere z nabídky jednoho, popřípadě více svářečů. Software rovněž vyhledá a navrhne svary, u kterých se musí provést doplňující NDT kontroly, popřípadě předvýrobní zkoušky. Na Liště zakázek jsou ikony, které představují Časový průběh zakázky. Po zadání všech dílců a svarů, se zakázka Zkompletuje a dostane se do fáze Připravená. V okně pod ikonou Svařovací plán ke svarům doplníme vyhledané svářeče a zakázku předáme Do výroby. Potom vytiskneme Výrobní průvodku. Výrobní průvodka obsahuje informace o zakázce, třídě provedení, přípravě povrchu, stupni jakosti svarů, specifikaci dílce, nabídce-poptávce, přezkoumání požadavků a tech. výkresů, použitých základních a přídavných materiálech, spojovacích prostředcích, subdodávkách, povrchových úpravách, jednotlivých pracovních operacích (dělení, obrábění, sestavení, svařování, kontrolách povrchových úprav, rozměrů a svarů atd.). SW navrhne případné doplňkové NDT kontroly, výrobní zkoušky a ověření nové WPS. Výrobní průvodka je průběžně vyplňována při zadávání zakázky, dílců a svarů a po jejím vytištění se do ní potvrzují datem a podpisem jednotlivé požadované úkony. Svařovací plán se vytiskne pro celou zakázku a je rozdělen na jednotlivé dílce, z kterých se zakázka skládá. Svařovací plán obsahuje: jednotlivé očíslované svary, číslo kvalifikované WPS, která se na svar použije, svářeče s kvalifikací pro daný svar a další údaje o svařování. SW vygeneruje a ve Svařovacím plánu označí procenta doplňkových NDT kontrol a požadavek na případnou výrobní zkoušku svaru. Do plánu se potvrdí provedení % kontroly VT a rozměrová kontrola. Při výrobě ocelových konstrukcí je v EN , čl předepsaný rozsah kontrol svarů. Provádí se 100% vizuální kontroly svarů a doplňující NDT kontroly podle tab. 24. Vyhledávání doplňujících NDT kontrol může provést software automaticky, za předpokladu, že jsou u svaru uvedeny údaje o poměru zatížení U, druhu a směru namáhání svaru. Software automaticky navrhne provedení doplňujících kontrol v % pro svary, kde to norma vyžaduje. 5

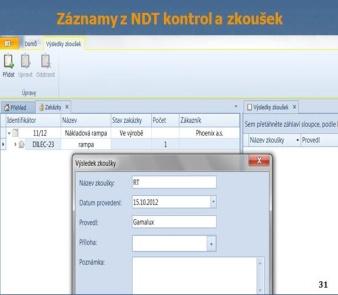

6 Každý vyrobený Dílec je originál, ale můžeme jej po dokončení Zakázky použít opakovaně na výrobu pro jinou Zakázku, pokud pro ni je použit stejný materiál, rozměry apod. Dílec s originálním číslem jen přetáhneme z TPV do nové Zakázky a nemusíme opakovaně zadávat svary a jejich údaje. Tím se při opakování stejných výrobků zvýší efektivita přípravy zakázky. U každého svaru se provede kontrola a záznam o vizuální kontrole. Pracovník vizuální kontroly potvrdí shodu podpisem do tiskopisu Průvodka. Doplňující NDT kontroly svarů se zpravidla provádí subdodavatelským způsobem. Zkušební orgán, který zkoušku provedl, vystaví Protokol o kontrole, který se uloží v elektronické podobě do části Výsledky zkoušek. Když je Dílec dokončen, software vytiskne formulář CE. Výrobce v CE musí deklarovat následující hodnoty: tolerance rozměrů a tvarů svařitelnost lomová houževnatost mez kluzu trvanlivost konstrukční charakteristiky uvedené v návrhu Je - li při realizaci Zakázky dosaženo shody s podmínkami zákonů a norem, software připraví a výrobce doplní, potvrdí a vydá Prohlášení o vlastnostech výrobku (viz Nařízení evropského parlament a rady EU č. 305/2011, ze dne 9. Března 2011, kterým se stanoví harmonizované podmínky pro uvádění stavebních výrobků na trh a kterým se zrušuje směrnice Rady 89/106/EHS). Po dokončení zakázky a doplnění údajů, je Prohlášení o vlastnostech výrobku vytištěno. Co přinese používání software PATRIOT? Úsporu času a úspora nákladů na mzdy pro nové pracovníky. Úplnost dokumentace a záznamů, které musí výrobce OK předat společně s provedenou zakázkou (protokoly, osvědčení, atesty, certifikáty atd.). Zautomatizování a úplná sledovatelnost systému řízení výroby a svařování. Součástí SW jsou další formuláře jako např. Počáteční zkouška typu, Plán jakosti Přehlednost dokumentace v průběhu výroby a při kontrolách a auditech. Plnění evropských legislativních požadavků Šetrnost k životnímu prostředí. Pro další informace o software Patriot, nebo jeho předvedení se můžete obrátit na autora a autorizovaného distributora Karla Vaňka, VANĚK WELDING S.R.O. vanek.ewt@centrum.cz Mob Tel
