1 Příručka SelectionProfessional

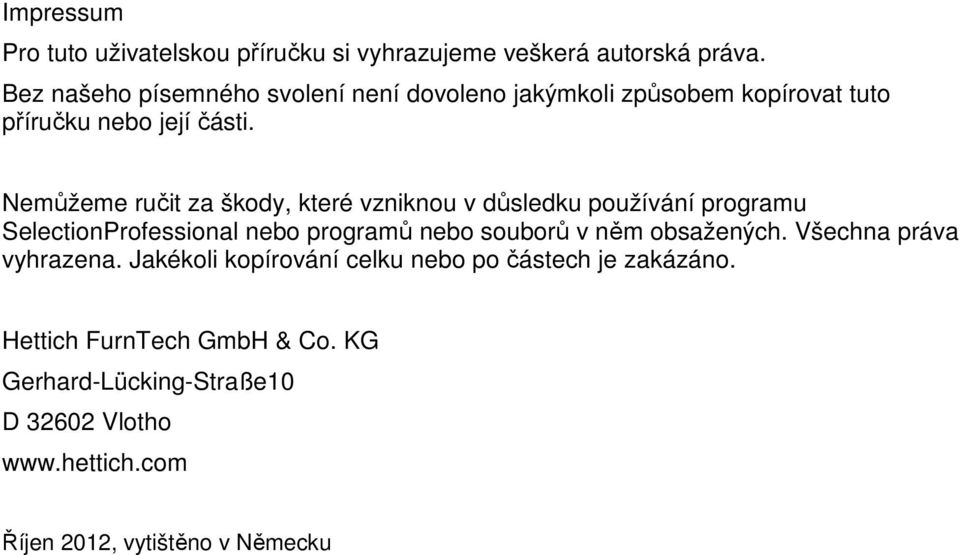

2 Impressum Pro tuto uživatelskou příručku si vyhrazujeme veškerá autorská práva. Bez našeho písemného svolení není dovoleno jakýmkoli způsobem kopírovat tuto příručku nebo její části. Nemůžeme ručit za škody, které vzniknou v důsledku používání programu SelectionProfessional nebo programů nebo souborů v něm obsažených. Všechna práva vyhrazena. Jakékoli kopírování celku nebo po částech je zakázáno. Hettich FurnTech GmbH & Co. KG Gerhard-Lücking-Straße10 D Vlotho Říjen 2012, vytištěno v Německu

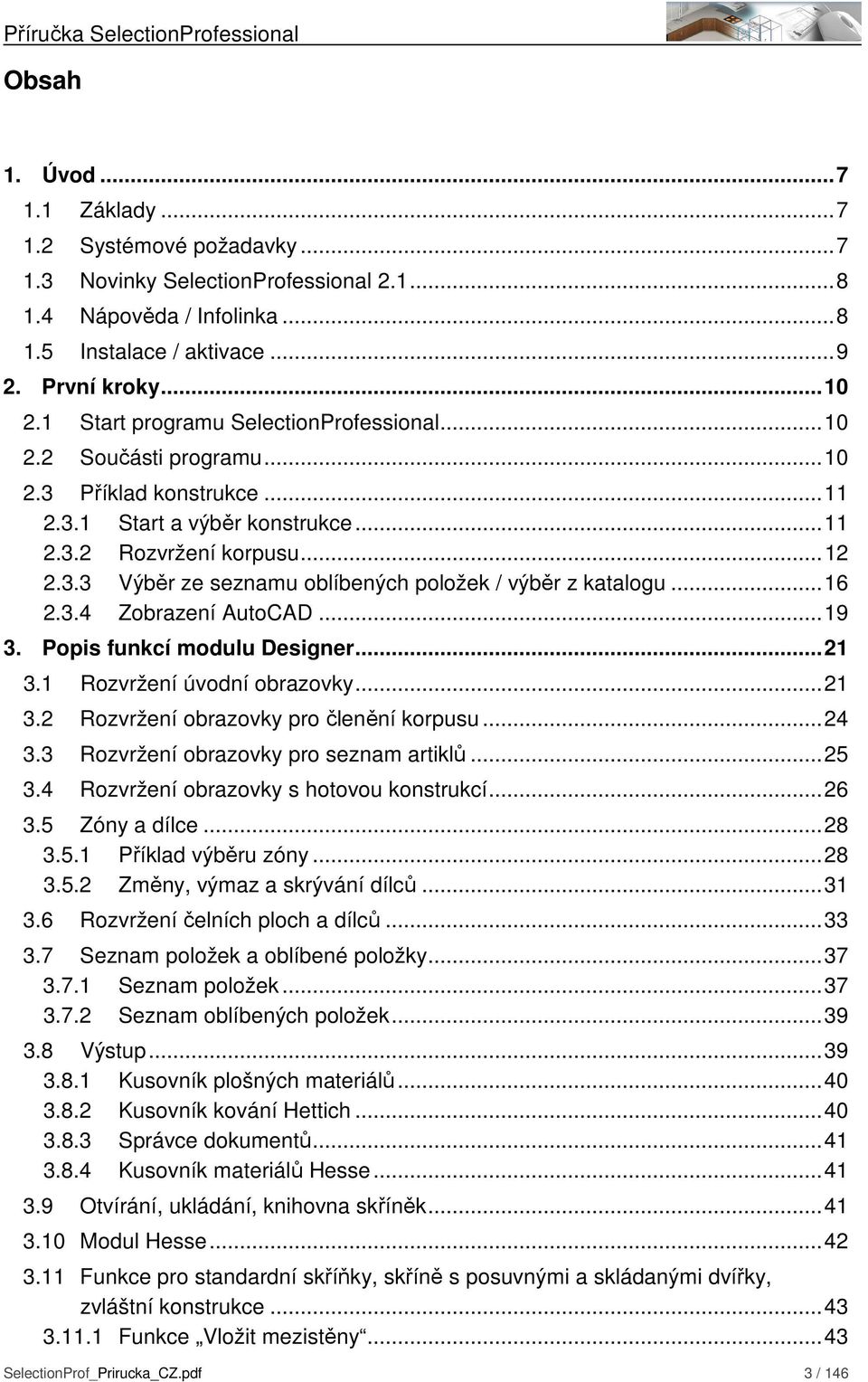

3 Obsah 1. Úvod Základy Systémové požadavky Novinky SelectionProfessional Nápověda / Infolinka Instalace / aktivace První kroky Start programu SelectionProfessional Součásti programu Příklad konstrukce Start a výběr konstrukce Rozvržení korpusu Výběr ze seznamu oblíbených položek / výběr z katalogu Zobrazení AutoCAD Popis funkcí modulu Designer Rozvržení úvodní obrazovky Rozvržení obrazovky pro členění korpusu Rozvržení obrazovky pro seznam artiklů Rozvržení obrazovky s hotovou konstrukcí Zóny a dílce Příklad výběru zóny Změny, výmaz a skrývání dílců Rozvržení čelních ploch a dílců Seznam položek a oblíbené položky Seznam položek Seznam oblíbených položek Výstup Kusovník plošných materiálů Kusovník kování Hettich Správce dokumentů Kusovník materiálů Hesse Otvírání, ukládání, knihovna skříněk Modul Hesse Funkce pro standardní skříňky, skříně s posuvnými a skládanými dvířky, zvláštní konstrukce Funkce Vložit mezistěny...43 SelectionProf_Prirucka_CZ.pdf 3 / 146

4 Funkce Vložit vodorovnou mezistěnu Funkce Vložit polici na podpěrkách Funkce Vložit zásuvky Funkce Vložit vnitřní zásuvky Funkce Vložit dvířka Výklopná dvířka Funkce Vybrat / změnit úchytky Systémy zamykání Funkce Vložit vybavení skříně Funkce Vložit členění čela a Vložit členění zóny Funkce pro kancelářské skříně Funkce Vložit vodorovnou mezistěnu Funkce Vložit polici na podpěrkách Funkce Vložit zásuvky Funkce Vložit vnitřní zásuvky Funkce Vložit zásuvky se zámkem Funkce pro kancelářské kontejnery Funkce Vložit zásuvky Funkce Vložit zásuvky se zámkem Konstrukce posuvných a skládaných dveří v programu SelectionProfessional Oblasti použití Samostatné konstrukce posuvných a skládaných dveří Kování: TopLine 22 pro plné dveře Kování: TopLine 25 / TopLine Kování: TopLine Kování: WingLine 770 / WingLine Kování: WingLine Kování: Wing Integrované konstrukce posuvných a skládaných dveří SlideLine 55 / TopLine WingLine WingLine Umístění úchytky na posuvné a skládané dveře Možnosti umístění Postup pro umístění úchytky Kuchyňské konstrukce Typy konstrukcí Celokruhové otočné kování Otočné kování se segmentovou policí Otočné kování s třičtvrtěkruhovou policí Rohová skříň Revo / 146 SelectionProf_Prirucka_CZ.pdf

5 Rohová skříň Revo Otočné kování s půlkruhovou policí Popis funkcí modulu CAD Úvod - modul CAD Uživatelské rozhraní AutoCAD Funkce menu Funkce ikon AutoCAD Vytvořit zakázku Porovnání jednotlivých funkcí pro ukládání v SelecitonProfessional Založit zakázku / projekt Otevřít zakázku / projekt Uložit zakázku / projekt Kótování Kótování dílců Kótování v náhledu Náhledy na skříňku Tisk na tiskárně/plotru Správce dokumentů Základy Spuštění správce dokumentů Rychlé spuštění správce dokumentů Vytvoření nové předlohy Kótování náhledů Layout Formát stránky Výstup Úpravy předlohy Zrušení předlohy Kusovník plošných dílců Kusovník kování Hettich Funkce navrhování interiéru Úvod Spustit navrhování interiéru Definovat stěnu Definovat okna / dveře / stavební otvory Úpravy oken / dveří / stavebních otvorů Výmaz oken / dveří / stavebních otvorů Změna vlastností stěny SelectionProf_Prirucka_CZ.pdf 5 / 146

6 6.8 Vložit nábytek nebo dekorativní prvky Výběr skříně Vložit nábytek u stěny Vložit nábytek nebo dekorativní prvek k existujícímu objektu Vymazat položku Posunout / otočit položku Vybrat a vložit dekorativní objekty Definovat rastr Funkce pro šikmé stropy Vložit stropní prvky Přizpůsobit stěny dle střechy Průsečnice střešních prvků Funkce pro dílce Funkce pro pracovní desky Funkce pro sokly Funkce pro římsové lišty Funkce pro lišty Funkce pro pohledové desky Materiál Výběr materiálu Barevné zobrazení místnosti a korpusu Zobrazení skrytých hran / symboly světel Výstupy Kusovník plošných dílců Kusovník kování Hettich Správce dokumentů Příklady / 146 SelectionProf_Prirucka_CZ.pdf

7 1. Úvod 1.1 Základy SelectionProfessional pro navrhování, prezentaci a výrobu nábytku. Rychlé a exaktní navrhování nábytku s následnou prezentací nábytku zákazníkovi a realizací zakázky je rutinní práce truhláře. SelectionProfessional od firmy Hettich podporuje výše uvedené aktivity. Program poskytuje podklady nutné pro úspěšnou nabídku, prezentaci u zákazníka a výrobu nábytku. SelectionProfessional je dílem společného vývoje firem Hettich a imos AG. Tento výkonný balík nástrojů pro konstrukci nábytku byl vytvořen na bázi známého CADsystému AutoCAD firmy Autodesk. 1.2 Systémové požadavky PC Intel Pentium 4 AMD Athlon = 2,2 GHz (3,0 GHz Windows VISTA / 7) Intel / AMD Dual Core = 1,6 GHz (2,0 GHz Windows VISTA / 7) Operační systém Windows Operační paměť Grafická karta Volné místo na pevném disku Mechanika Internetový prohlížeč Windows XP (SP 3) / VISTA / 7 (32/64bit) Windows XP: 1 GB RAM Windows VISTA / 7: 2 GB RAM 128 MB (True Color), OpenGL -ready, Direct3D -ready Rozlišení monitoru 1024 x GB (pro dílčí instalaci) 5,5GB (pro úplnou instalaci) DVD-ROM Microsoft Internet Explorer 6.0 (nebo vyšší), Mozilla Firefox Adobe Reader 6.0 SelectionProf_Prirucka_CZ.pdf 7 / 146

8 1.3 Novinky SelectionProfessional 2.1 Tento update věnuje pozornost mimo jiné kompatibiltě se 64-bitovými systémy a integraci nových produktů. Instalace Katalog Designer - plná kompatibilita se 32-bitovými i 64-bitovými verzemi Windows - aktuální sortiment jako např. zásuvkové systémy InnoTech a ArciTech ve velkobalení, kování pro posuvné dveře TopLine M a TopLine L - knihovna hotových konstrukcí kuchyňských skříněk obsahuje nyní také skříně se zásuvkami ArciTech 1.4 Nápověda / Infolinka SelectionProfessional Vám nabízí rozsáhlý systém nápovědy: 1. Příručka Vedle této hlavní příručky existují ještě další příručky pro speciální témata. SelectionProf_Instalace_CZ.PDF SelectionProf_Katalog_CZ.PDF SelectionProf_Příklady_CZ.PDF SelectionProf_Knihovna_CZ.PDF Příručky jsou ve složce Selection/info/help/cze. Příručky lze spouštět i přímo z programu v menu Asistent nebo kliknutím na ikonku Nápověda. 2. Online nápověda v programu Pomocí se dá na každém místě programu spustit obecná nápověda. V asistentech jsou navíc další informace a vždy také odkaz Nápověda. V menu programu je také položka Nápověda. 3. Internet Na adrese najdete aktuální informace, novinky, tipy, triky a odpovědi na nejčastěji kladené otázky (FAQ). 8 / 146 SelectionProf_Prirucka_CZ.pdf

9 Navíc zde najdete informace o aktuálních updatech, aktualizovanou příručku a další PDF-soubory. 4. Infolinka S případnými dotazy se prosím obraťte na infolinku: Selection_CZ@de.hettich.com Tel.: Fax: Internet: Instalace / aktivace Po instalaci programu se musí provést jeho aktivace. Aktivace by se měla provést do 90 dní od data instalace. Pokud se aktivace neprovede, po 90 dnech už nebude možné pracovat s modulem Designer. Registrace se dá provést i po uplynutí doby 90 dnů. Podrobný návod na instalaci a aktivaci je v dokumentu SelectionProf_Instalace_CZ.PDF. SelectionProf_Prirucka_CZ.pdf 9 / 146

10 2. První kroky 2.1 Start programu SelectionProfessional Program se dá spustit přes ikonu Start / Programy / Selection / SelectionProfessional. na pracovní ploše nebo přes menu Po spuštění se otevře okno s portálem SelectionProfessional. SelectionProfessional se člení na několik modulů: 1) Spustit konstrukční modul Designer + Katalog Hettich 2) Spustit konstrukční modul Designer 3) Spustit Katalog Hettich 2.2 Součásti programu 1) Spustit konstrukční modul Designer + Katalog Hettich Touto volbou se spouští okno Designer, okno CAD a na pozadí běží Katalog. Při výběru kování do konstrukce je díky tomu Katalog dostupný okamžitě a nemusí se startovat separátně. 2) Spustit konstrukční modul Designer Touto volbou se spouští jen Designer a CAD. V případě potřeby se pak Katalog spouští dodatečně. Výhodou této volby je rychlejší start konstrukce a menší nároky na systémové zdroje. 3) Spustit Katalog Hettich V tomto případě se spouští jen modul Katalog. Při práci s programem prosím nezavírejte žádný z těchto bodů. 10 / 146 SelectionProf_Prirucka_CZ.pdf

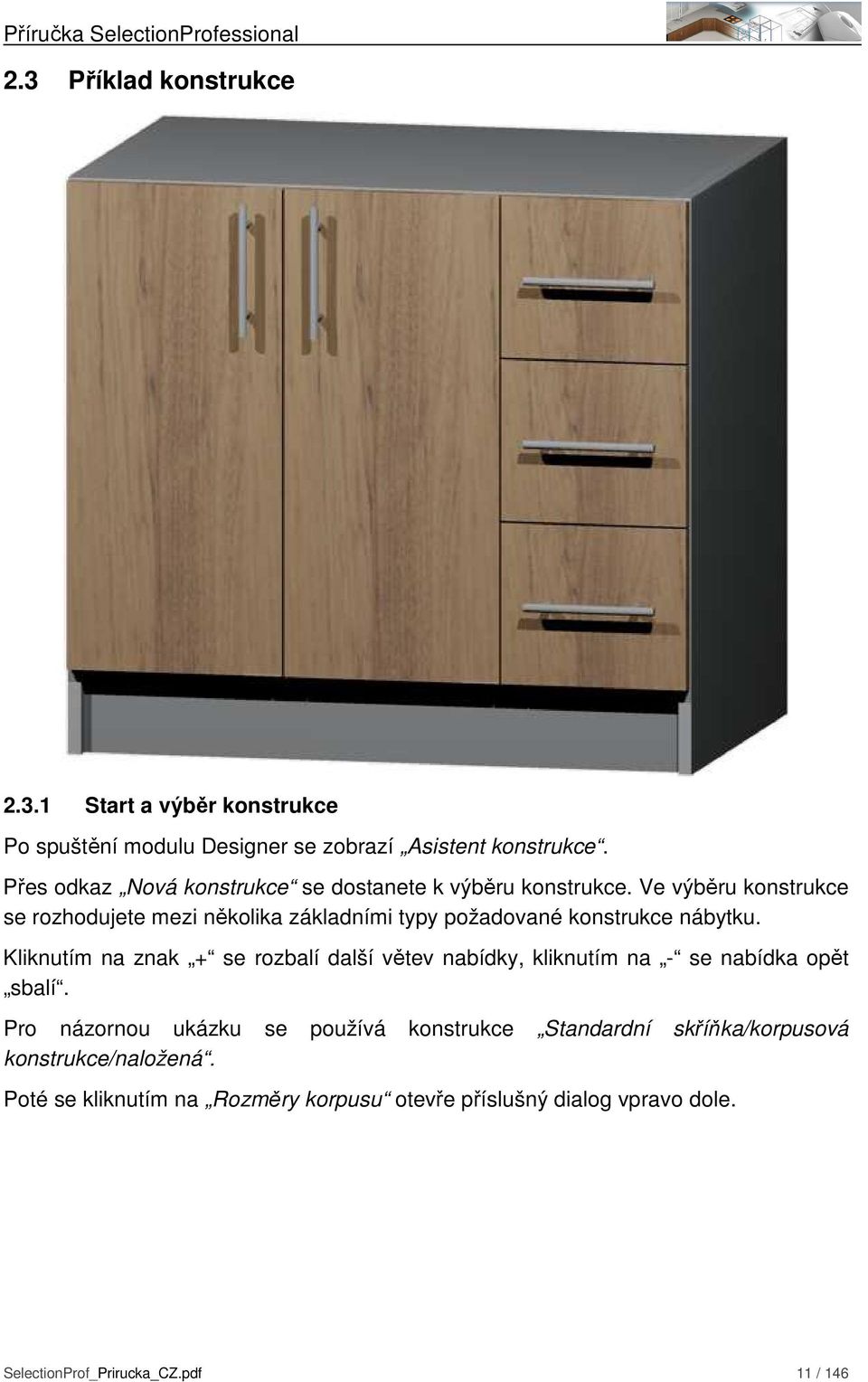

11 2.3 Příklad konstrukce Start a výběr konstrukce Po spuštění modulu Designer se zobrazí Asistent konstrukce. Přes odkaz Nová konstrukce se dostanete k výběru konstrukce. Ve výběru konstrukce se rozhodujete mezi několika základními typy požadované konstrukce nábytku. Kliknutím na znak + se rozbalí další větev nabídky, kliknutím na - se nabídka opět sbalí. Pro názornou ukázku se používá konstrukce Standardní skříňka/korpusová konstrukce/naložená. Poté se kliknutím na Rozměry korpusu otevře příslušný dialog vpravo dole. SelectionProf_Prirucka_CZ.pdf 11 / 146

12 Výška se změní na 820 (všechny údaje jsou vždy v milimetrech, jednotku mm ale nemusíte vyplňovat), šířka na 900. Zadané hodnoty nemusíte ukládat ani potvrzovat klávesou Enter. Mezi jednotlivými políčky můžete přecházet pomocí myši. Poté vybrat dialog Dno a v poli Výškové přesazení zadat hodnotu 120. Tím se dno přesadí o 120 mm nahoru, boky jsou průběžné. Tlačítkem Vpřed se dostanete do okna s dialogem pro rozvržení korpusu Rozvržení korpusu Skříňka se zobrazuje v čelním a bočním pohledu. Vlevo v oblasti Asistent se zobrazují všechny prvky, které lze do skříně zabudovat. 12 / 146 SelectionProf_Prirucka_CZ.pdf

13 Vložit mezistěnu Pro náš příklad konstrukce vložíme do korpusu mezistěnu pomocí funkce Vložit mezistěnu. Vpravo dole se otevře nové dialogové okno. V poli Rozvržení se definuje posice mezistěny. Zadáním 600mm:1 se nastaví posice 600 mm od levého boku korpusu. 600 mm přitom znamená světlou vnitřní šířku. V tomto případě se nutně musí zadat číslo včetně mm. Toto rozvržení je jediné pole, kde se musí uvádět rozměr včetně mm. Číslo 1 je poměrové číslo a znamená zbytek dostupného prostoru. Detaily k používání rozvržení najdete také v kapitole Zóny a dílce. Kliknutím na zelený háček údaje a vloží se mezistěna. se potvrdí zadané Nastavit zóny Jako další krok vložíme polici na podpěrkách. Aby systém věděl, na kterou stranu se má police vložit, musí se aktivovat tzv. zóna. To se udělá kliknutím myši na požadovanou oblast skříně. V levé části skříně chceme mít polici a klikneme na tuto zónu myší. Zóna se vyplní zelenou barvou. Detaily k tématu zóny a dílce jsou uvedeny v kapitole Zóny a dílce. SelectionProf_Prirucka_CZ.pdf 13 / 146

14 Vložit polici na podpěrkách V levé části (asistent) se klikne na funkci Vložit polici na podpěrkách. Vpravo dole se otevře nové dialogové okno. Do vybrané zóny chceme rovnoměrně vložit 3 police. K tomu je třeba zadat počet polic 3 (z klávesnice nebo vybrat myší z rozbalovacího seznamu). Toto odpovídá rozvržení 1:1:1:1. Následně se zadané údaje potvrdí zeleným háčkem. Vložit dvířka V dalším kroku vložíme dvířka. Opět se kliknutím myši aktivuje levá zóna, která se tím vyplní zelenou barvou. V levé části (asistent) se klikne na funkci Vložit dvířka. Otevře se dialogové okno. Vybereme typ dvířek Standardní dvířka. Další detaily k tomuto typu dvířek se zobrazí po kliknutí na +. Otevřou se další dva parametry Ŕozvržení a Závěs. U bodu Rozvržení se v poli Typ konstrukce vybere Dvě křídla. Údaj lze vybrat šipkou vpravo vedle pole. Zadané údaje se následně potvrdí zeleným háčkem. Vložit zásuvky Nyní se myší aktivuje levá ještě neosazená - zóna. Aktivní zóna se vyplní zelenou barvou. Vlevo (asistent) se vybere funkce Vložit zásuvky. Otevře se dialogové okno. Lze vybírat z různých typů zásuvek. Pro náš příklad si vybereme Zásuvka vlastní výroby. Tuto zásuvku chceme používat ve spojení s výsuvy Quadro. Kliknutím na znak + se vybere parametr Rozvržení. Jako Počet zásuvek zadáme 3. Čela zásuvek mají rovnoměrně využít výšku zóny. Zadané údaje se potvrdí zeleným háčkem 14 / 146 SelectionProf_Prirucka_CZ.pdf

15 Vložit úchytky Abychom mohli vložit úchytky, musíme přepnout z režimu Zóny (zelená) do režimu Dílce (červená). Toto se dělá pomocí symbolu pro režim zóny/dílce. Po přepnutí změní malý náhled barvu ze zelené na červenou. Poté se myší označí čelní plochy (dvířka nebo čela zásuvek), které se následně vyplní červenou barvou. Nyní se vlevo (asistent) vybere funkce Vybrat / změnit úchytky. Otevře se nové dialogové okno. V programu je uložený kompletní sortiment úchytek ProDecor. Předběžně můžeme výběr úchytky zúžit pomocí parametrů Rozteč otvorů s hodnotou 128 a Materiál bude Nerez. Jako Bod vložení se určí nahoře proti závěsům. Všechny zadané údaje se opět potvrdí zeleným háčkem. Nyní se myší označí čelo zásuvky. Také toto se zbarví do červena. Potom se opět spustí funkce Vybrat / změnit úchytky. Otevře se dialogové okno. Rozteč otvorů a materiál se může nechat beze změny. Jako Bod vložení se nastaví uprostřed. Také tyto údaje se potvrdí zeleným háčkem. Hotová skříňka se zobrazuje v bočním a čelním pohledu. Konstrukce skříně je ukončena a okno Rozvržení korpusu se opustí kliknutím na tlačítko Vpřed. SelectionProf_Prirucka_CZ.pdf 15 / 146

16 2.3.3 Výběr ze seznamu oblíbených položek / výběr z katalogu Příručka SelectionProfessional V dalším okně se vpravo nahoře zobrazují všechny skupiny kování potřebné pro náš korpus jako Seznam položek (1). Existují dvě možnosti, jak z těchto skupin kování vybrat konkrétní typy kování: 1) Výběr z oblíbených položek 2) Výběr z katalogu Hettich Při výběru kování z tzv. oblíbených položek se nejprve klikne na jednu skupinu kování ze Seznamu položek (2). Poté se vpravo dole na v tabulce Oblíbené zobrazí možné oblíbené položky z této skupiny (3). Oblíbená položka obsahuje název a jedno nebo více objednacích čísel. Ve skupině závěsy se např. nabízí Intermat 9943 TH FIX s vhodnou montážní podložkou. Kliknutím na oblíbenou položku dole na seznamu se odpovídající kování přiřadí ke skupině kování nahoře (4). Při výběru kování z kompletního katalogu Hettich se klikne na volbu Použít výběr z katalogu (5). Odpovídající skupina kování se potom vybírá individálně z katalogu. 16 / 146 SelectionProf_Prirucka_CZ.pdf

17 Pro náš příklad provedeme tento výběr: Položka 1 Miskový závěs > Oblíbené položky > Intermat 9943 TH Fix Položka 2 Miskový závěs > Oblíbené položky > Intermat 9943 TH Fix Položka 3 Úchytky > Použít výběr z katalogu Položka 8 Quadro > Oblíbené položky > Quadro V6/550 Položka 11 Podpěrky polic > Oblíbené položky > Podpěrky pro dřevěné police Pro výběr úchytek z katalogu se nejprve v horním Seznamu položek klikne na Úchytky. Poté se v dolní tabulce Oblíbené klikne na Použít výběr z katalogu. Katalog se spouští kliknutím na zelený háček vpravo dole. Program otevře nové okno s katalogem Hettich a ve skupině Úchytky vyhledá vhodné výrobky. V katalogu se nyní zobrazují všechny úchytky, které vyhovují předem definovaným parametrům (materiál + rozteč otvorů). SelectionProf_Prirucka_CZ.pdf 17 / 146

18 Před seznamem jsou tři symboly: Výběr příslušenství Přenos do CAD Detailní informace Výběr příslušenství Příslušenství (pokud nějaké existuje) pro hlavní výrobek se vybírá kliknutím na tento symbol. Na seznamu příslušenství se zobrazují všechny možné druhy příslušenství. Pokud se jedná o konstrukčně nutné příslušenství, zvýrazňuje se znakem!. Pokud nevyberete nutné příslušenství, program Vás na to automaticky upozorní. Přenos do CAD Pokud jste si vybrali vhodný výrobek, stačí kliknout na tento symbol program přenese Váš výběr z katalogu do konstrukčního CAD-modulu. Detailní informace Pokud potřebujete další informace o produktu, můžete si kliknutím na tento symbol zobrazit detailní popis. Přímo z detailního zobrazení můžete vybírat příslušenství nebo předávat produkty do konstrukčního CAD-modulu. Pro náš konstrukční příklad si vybereme libovolnou úchytku a klikneme na symbol Přenos do CAD Program automaticky přenese tuto úchytku do konstrukčního modulu CAD. Až budete konstruovat další skříňku, tato úchytka se automaticky zobrazí na seznamu oblíbených položek. Seznam položek změní barvu z černé na zelenou. Výběr položek je tím ukončený a výpis seznamu položek je fixovaný. Pokud se má výběr změnit, musí se na seznamu položek označit pravým tlačítkem myši. Následně se klikne na volbu změnit. Výběr položek lze opustit kliknutím na šipku vpřed. Hotová skříňka se zobrazuje ve 3D-pohledu. S touto skříňkou nyní můžete provádět různé akce. 18 / 146 SelectionProf_Prirucka_CZ.pdf

19 2.3.4 Zobrazení AutoCAD Pomocí funkce CAD / navrhování interiéru můžete přepnout do modulu AutoCAD. Skříňka se zobrazuje ve 3D-perspektivě jako drátěný model. Nejdůležitější funkcí v modulu AutoCAD je kótování dílců. Chceme např. automaticky okótovat levý vnější bok korpusu. Kliknutím na přepněte na zobrazení půdorysu. Klikněte na levou ikonku Kótování dílců. Ukazatel kurzoru se změní na čtvereček. Tímto čtverečkem se označí bok korpusu. Důležité je kliknout přesně na hranu boku korpusu. Zobrazí se automaticky okótovaný dílec. Toto zobrazení dílce můžete uložit na disk nebo vytisknout. SelectionProf_Prirucka_CZ.pdf 19 / 146

20 Kliknutím na Kótování dílců můžete pokračovat kótováním dalšího dílce. Režim kótování opustíte kliknutím na ikonku vpravo Kótování zpět. Kliknutím na Přechod do modulu Designer (v levé části obrazovky Asistent) opustíte AutoCAD a jste opět v modulu Designer. V AutoCADu se nemusí nic ukládat. 20 / 146 SelectionProf_Prirucka_CZ.pdf

21 3. Popis funkcí modulu Designer 3.1 Rozvržení úvodní obrazovky Obrazovka modulu Designer je rozdělena na různé oblasti. 1) Proužek s postupem Modul Designer se dělí na 4 částí, které následují jedna po druhé: Výběr konstrukce Rozvržení korpusu Výběr ze seznamu artiklů / výběr z katalogu Prostorové 3D-zobrazení Aktivní část se indikuje červeným proužkem pod příslušnou ikonou. SelectionProf_Prirucka_CZ.pdf 21 / 146

22 2) Asistent Asistent vede uživatele programem a ukazuje možné funkce. Kromě toho poskytuje užitečné tipy pro efektivní práci. Kliknutím na odkaz Nápověda lze zobrazit další informace. Načíst standardní nastavení Nastaví parametry modulu Designer na standardní hodnoty. Uživatelem změněné hodnoty budou přepsány původními hodnotami. Otevřít Otevře existující (předtím uloženou) konstrukci. Nabídne možnost uložit aktivní (právě otevřenou) konstrukci. CAD / navrhování interiéru Kliknutím na tento odkaz se spustí AutoCAD. Toto se využívá např. pro individální kótování konstrukce nebo pro start navrhování interiéru. Všechny detaily k funcím AutoCAD jsou posány v jedné z dalších kapitol. Ukončit Designer Zavře modul Designer a také oba programy AutoCAD a AutoCAD Renderer. Alternativně se program dá ukončit přes menu Soubor / Ukončit. Program by se měl vždy ukončovat přes modul Designer, nikoli přes okno AutoCAD. Nápověda Spustí aktuální nápovědu. V okně nápovědy lze otevřít uživatelské příručky. 3) Přechod do jiné části Pro přechod z jedné části programu do další se dá použít tlačítko Vpřed. Tlačítkem Zpět se lze vrátit do předchozího zobrazení. Toto je možné kdykoli při práci s programem. Tato možnost je obzváště užitečná, pokud má být provedena nějaká změna. 4) Informace o souboru Profil: Název: název aktuálního profilu. název skříně, pokud byla uložena na disk. 22 / 146 SelectionProf_Prirucka_CZ.pdf

23 5) Lišta s menu Soubor Nový: Otevřít: Uložit: Vymazat: Založí novou konstrukci. Otevře již zkonstruovanou skříňku. Uloží aktuálně konstruovanou skříňku. Tato funkce je možná až při dosažení fáze rozčlenění korpusu. Pro vymazání uložených skříněk. Import: Načte konstrukci, vytvořenou jiným uživatelem programu SelectionProfessional nebo načte konstrukci z externího nosiče dat. Export : Pro předání konstrukce jiným uživatelům programu SelectionProfessional nebo pro uložení na externí nosič dat (disketa, přenosný disk ). Konec: Ukončí modul Designer a Selection CAD. Profily Často se stává, že pro některé konstrukce nábytku se opakovaně používají vždy stejné parametry. Např. uživatel je zvyklý používat na konstrukci korpusu vždy materiál tloušťky 18 mm, nebo pokaždé používá konstrukci zad s polodrážkou. Všechna nastavení, která jsou v rámci konstruování nábytku variabilní (např. výška skříně, šířka, tloušťka půdy atd.) se dají zafixovat a uložit jako individuální uživatelské profily. Načíst: Uložit: Vymazat: Načte existující profil Uloží individuální profil. Ukládají se veškeré změny, provedené v definici konstrukce, od standardní skříně až po speciální konstrukce. Vymaže existující profil Nápověda Spustí aktuální nápovědu. SelectionProf_Prirucka_CZ.pdf 23 / 146

24 3.2 Rozvržení obrazovky pro členění korpusu Příručka SelectionProfessional 1) Náhled V náhledu se zobrazuje čelní a boční 2D-pohled na konstrukci. 2) Tlačítka pro přepínání zobrazení Čelní pohled Půdorys Přepne do režimu 3D-zobrazení Režim Zóny Režim Dílce 3) Asistent V levé části Asistent lze vybírat různé konstrukční prvky a kování pro rozčlenění korpusu. 24 / 146 SelectionProf_Prirucka_CZ.pdf

25 3.3 Rozvržení obrazovky pro seznam artiklů Na seznamu položek se ke konstrukci přiřazují vhodné typy kování. Tyto vhodné typy lze vybírat ze seznamu oblíbených položek nebo z katalogu. SelectionProf_Prirucka_CZ.pdf 25 / 146

26 3.4 Rozvržení obrazovky s hotovou konstrukcí Příručka SelectionProfessional 1) Funkce v okně V okně se zobrazuje hotová konstrukce. Kromě toho lze myší aktivovat různé funkce. Levé tlačítko myši Pravé tlačítko myši Levé + pravé tlačítko myši Otáčení skříňky Levé tlačítko myši se drží stisknuté a kurzor se posouvá do požadovaného směru otáčení. Zvětšování / zmenšování skříňky Pravé tlačítko myši se drží stisknuté a kurzor se posouvá nahoru nebo dolů. Nahoru = zmenšování, dolů = zvětšování. Posunutí skříňky Pravé + levé tlačítko se drží stisknuté a kurzor se posouvá do požadovaného směru. 26 / 146 SelectionProf_Prirucka_CZ.pdf

27 Funkce myší se dají permanentně přiřadit levému tlačítku myši. K tomu se zvolí jeden ze tří symbolů. Levé tlačítko myši: zvětšování / zmenšování skříňky Levé tlačítko myši: otáčení skříňky Levé tlačítko myši: posunutí skříňky Funkce se deaktivuje opětovným kliknutím na příslušný symbol. 2) Tlačítka pro přepínání zobrazení Čelní pohled Boční pohled Půdorys Standardní zobrazení Nezobrazovat skryté hrany Polotransparentní zobrazení Transparentní drátěný model 3) Asistent Nová konstrukce Spustí novou konstrukci. Nabídne možnost uložit aktivní (právě otevřenou) konstrukci. Uložit Uloží aktivní konstrukci. Lze vybrat existující složku nebo vytvořit novou složku. SelectionProf_Prirucka_CZ.pdf 27 / 146

28 Funkce pro změny Skříňka zkonstruovaná v programu SelectionProfessional se ještě může dodatečně změnit. K tomu lze využívat funkce - Změnit rozměry (např. výšku, tloušťku desky ) - Změnit rozvržení (např. přidat police, změnit dvířka...) - Změnit kování (např. změnit výběr úchytek, vybrat jiné závěsy ). Detailní popis možností změn najdete v kapitole Možnosti změn konstrukcí. Modul Hesse V modulu Hesse lze skříňku zobrazit s různými povrchovými úpravami Kliknutím na záložku Výstup se přepíná do asistenta pro kusovníky. 3.5 Zóny a dílce Příklad výběru zóny Výběr zóny a výběr dílce patří k důležitým funkcím při rozvržení korpusu. Vlevo zobrazená skříňka se má rozčlenit na různé oblasti. Zatím jsou vložené 3 mezistěny. Tím jsou vytvořeny 4 zóny a do každé z nich chceme vložit jednu polici. Každou zónu musíme aktivovat kliknutím do této zóny. Pokud jste omylem aktivovali jinou než požadovanou zónu, stačí do ní kliknout ještě jednou a zóna se deaktivuje. 28 / 146 SelectionProf_Prirucka_CZ.pdf

29 Pokud jste aktivovali např. tři zóny, ale aktivní má být pouze jedna z nich, stačí dvakrát kliknout do této zóny zbývající zóny se tím deaktivují. Chcete-li aktivovat všechny zóny, klikněte pravým tlačítkem myši a v kontextovém menu vyberte příkaz aktivovat všechny zóny. Po aktivaci všech zón jsou tyto zelené a můžeme vložit polici v provedení vodorovná mezistěna (na excentrech). Parametry uváděné pro police se nyní vztahují na všechny čtyři zóny. Police se zabuduje do všech 4 zón současně. Vložením polic se vytvořily nové zóny. Skříňka má nyní celkem 8 zón. Do horních 4 zón mají být namontovány 4 zásuvky. Jelikož v tomto případě mají být všechny 4 zásuvky stejné, lze je všechny 4 označit současně. Následně se zásuvky vyberou za pomoci asistenta a automaticky se vloží do označených zón. Pozor: více zásuvek současně lze vložit pouze v případě, že označené zóny mají identické rozměry. SelectionProf_Prirucka_CZ.pdf 29 / 146

30 Police mají být vloženy rovněž do všech 4 zón. Také v tomto případě se aktivují všechny 4 zóny a pomocí asistenta se vyberou police. Police na podpěrkách nevytvoří nové zóny (na rozdíl od vodorovné mezistěny). Do levé a pravé zóny se mají vložit dvířka. Jelikož se jedná o jedny levé a jedny pravé dveře, není možné konstruovat je současně. Zóny se označí jednotlivě a dvířka se vloží postupně. Uprostřed se mají vložit dvojkřídlá dvířka. V tomto případě můžeme označit obě zóny současně. Po výběru funkce pro výběr dvířek se automaticky vloží dvířka se 2 křídly. Pokud se aktivuje několik zón, program se pokusí konstruovat dvířka přes celou šířku všech zón. Pokud je celková šířka všech aktivních zón větší než 600 mm, automaticky se vyberou dvířka se 2 křídly. 30 / 146 SelectionProf_Prirucka_CZ.pdf

31 Skříňka je nyní hotová, osazená všemi prvky. Nyní se mají vybrat úchytky pro čelní plochy. K tomu se kliknutím na Režim zóny / režim dílce (červený). přepne do režimu dílce Nejprve se musí kliknout postupně na všechna 4 čela zásuvek, aby se vyplnila červenou barvou. Potom se pomocí funkce Vybrat / změnit úchytky všem zásuvkám přiřadí úchytka. Poté se označí všechna dvířka (červeně) a přiřadí se k nim úchytky. Při nastavení Bod vložení nahoře proti kování se úchytky automaticky umístí do správné polohy Změny, výmaz a skrývání dílců Program umožňuje dodatečně změnit i vymazat nesprávně vložený dílec. Příklad: změnit úchytky V našem příkladě mají být úchytky umístěny nikoli uprostřed výšky i šířky, nýbrž uprostřed šířky u horní hrany. K tomu je třeba přepnout do režimu dílec (červeně) a kliknout na každé čelo zásuvky. Poté se klikne pravým tlačítkem myši a z menu se vybere Změnit úchytku. Otevře se dialog pro nastavení parametrů úchytky a lze změnit bod vložení. V případě potřeby lze změnit i ostatní parametry. Příklad: změnit dvířka Dvířka na pravé straně mají mít závěsy vlevo. K tomu je třeba opět přepnout do režimu dílec (červeně), kliknout na dívřka a pak pravým tlačítkem myši vyvolat kontextové menu, kde se zvolí položka Změnit dílec. Otevře se dialog pro nastavení parametrů dvířek, kde pod Typ konstrukce můžete provést změnu na Závěsy vlevo. SelectionProf_Prirucka_CZ.pdf 31 / 146

32 Příklad: vymazat polici Pro vymazání dílce je třeba přepnout do režimu dílec. Polici ovšem nelze označit přímo, protože je schovaná za dvířky. Pravým tlačítkem myši lze otevřít menu Zobrazit čela. Pak už stačí jen odstranit háček a čelní plochy se nebudou zobrazovat. Čelní plochy nejsou vymazány, jen se nezobrazují. Nyní lze v režimu dílec označit polici, která se má vymazat. Pozor: pokud bylo jednou operací vloženo několik polic, také výmazem jedné označené se odstraní i ostatní police. Tato návaznost platí pro všechny dílce, které byly vloženy současně. Shrnutí Výběr zóny (zelená barva) se používá k označení oblastí korpusu, aby se následně mohla vložit dvířka, zásuvky, police atd. Výběr dílce (červená barva) se používá pro změnu nebo výmaz již vložených dílců. Kromě toho je nutný pro výběr úchytek. V režimu dílec lze pravým tlačítkem myši aktivovat různé funkce: Aktivovat zóny Vymazat dílec Změnit dílec výběr Přepne do režimu pro výběr zóny Vymaže myší označený dílec Otevře dialog pro změnu odpovídajícího dílce Změnit úchytku Otevře dialog pro nastavení parametrů úchytek Aktivovat dílce Aktivovat čela všechny všechna Aktivuje všechny dílce ve skříni Aktivuje všechny čelní plochy (dvířka, čela zásuvek ) Deaktivovat všechny dílce Zobrazit čela Deaktivuje předtím aktivované dílce ve skříňce Pokud tato volba není zaškrtnutá, čelní plochy se nezobrazují 32 / 146 SelectionProf_Prirucka_CZ.pdf

33 V režimu Zóny se kliknutím na pravé tlačítko myši vyvolá kontextové menu s těmito funkcemi: Aktivovat dílce výběr Přepne do režimu Dílce aktivovat všechny zóny deaktivovat všechny zóny Aktivuje všechny zóny skříně Deaktivuje všechny předtím aktivované zóny skříně 3.6 Rozvržení čelních ploch a dílců Korpus se musí na nejrůznějších místech rozčlenit na oblasti nebo poměry. Např. čela zásuvek se musí v různých poměrech podělit o dostupnou výšku, svislé mezistěny mají vytvořit zóny o různě rozvržených šířkách atd. Řady otvorů se rozvrhují s ohledme na hloubku korpusu a na výšku korpusu. Otvory pro misky závěsů se umísťují do čelních ploch. Pro všechny tyto různé varianty existuje v programu SelectionProfessional jediná funkce: rozvržení. Rozvržení počítá s přesnými hodnotami rozměrů nebo s poměry hodnot. Lze také kombinovat obě možnosti hodnoty a poměry. 1:1:1 je rozvržení, které rozčlení oblast na tři stejné části. 200mm:200mm:100mm rozčlení oblast velikosti 500 mm na tři oblasti o uvedených rozměrech. 200mm:1:1 rozčlení oblast na tři nové oblasti, z nichž ta dolní (nebo ta levá) bude mít přesně 200 mm, zbytek se rozděli rovnoměrně na dvě poloviny. Pořadí v rozvržení postupuje vždy od levé k pravé částí (např. při vkládání svislých mezistěn) resp. od dolní k horní části (např. vkládání polic nebo zásuvek) nebo od přední k zadní části (např. při definování polohy svislých řad otvorů). V dalším je uvedeno několik příkladů rozvržení. SelectionProf_Prirucka_CZ.pdf 33 / 146

34 Rozvržení řady otvorů Na řadu otvorů lze uplatnit rozvržení s ohledem na hloubku korpusu. Standardní přednastavení: 37mm:1:37mm První řada otvorů se umístí 37 mm od přední hrany boku korpusu, druhá řada otvorů 37 mm od zvnitřní strany zad. Díky jedničce v definici rozvržení :1: se eliminuje vliv hloubky skříně. I kdyby se později změnila hloubka skříně, rozměry 37 mm od přední a 37 mm od zadní hrany zůstanou zachovány. Pokud se má vložit třetí řada otvorů, která bude ležet přesně uprostřed mezi přední a zadní řadou otvorů, použije se tato definice rozvržení: 37mm:1:1:37mm. Každá dvojtečka : symbolizuje jednu řadu otvorů Rozvržení půda / spojovací kování U půdy a dna korpusu lze definovat spojovací kování. Standardně přednastavené Rozvržení spojovací kování je 37mm:1:37mm. Díky tomu se spojovací kování dostane přesně do předtím definované řady otvorů. Změnou rozvržení lze vložit další spojovací kování. Rozvržení mezistěny Svislá mezistěna rozděluje vybranou zónu korpusu podle nastavení v menu Rozvržení. Rozvržení 1:1:1:1 vloží tři mezistěny. Světlé šířky mezi jednotlivými mezistěnami jsou identické. 34 / 146 SelectionProf_Prirucka_CZ.pdf

35 Rozvržení 300mm:1:1:300mm vloží rovněž tři mezistěny. První a poslední zóna mají světlou šířku 300 mm. Obě vnitřní zóny se automaticky rovnoměrně podělí o zbývající prostor. Rozvržení vodorovných mezistěn (polic na excentrech) Police na excentrech se rozvrhují počínaje dolní policí směrem nahoru. Po vložení je policí vymezena nová zóna. Vztažným bodem pro vodorovné mezistěny je proto dno korpusu nebo jiná již vložená vodorovná mezistěna. U polic na excentrech se definuje světlá výška mezi policemi. Rozvržení 300mm:200mm:1 vloží dvě vodorovné mezistěny na excentrech. Světlá výška mezi dnem a dolní policí je 300 mm a světlá výška mezi dolní policí a horní policí je 200 mm. Světlou výšku mezi horní policí a půdou systém dopočítává ze zbytku. Rozvržení zásuvek Zásuvky se rozvrhují počínaje dolní zásuvkou směrem nahoru. Rozvržení se přitom vztahuje na výšku čel zásuvek. SelectionProf_Prirucka_CZ.pdf 35 / 146

36 1:1:1 2:1:1 300mm:200mm:1 36 / 146 SelectionProf_Prirucka_CZ.pdf

37 3.7 Seznam položek a oblíbené položky Po definování a rozčlenění skříně je třeba určit kování. Tento krok se provádí v okně se seznamem položek a oblíbených položek. Po kliknutí na skupinu kování vpravo nahoře se v levé části barevně zvýrazní oblast, do které toto kování patří. Následně lze kování vybrat z katalogu nebo ze seznamu oblíbených položek. Okno se člení na seznam položek (1), seznam oblíbených (2) a náhled skříně (3) Seznam položek Na seznamu položek (1) je výpis všech skupin kování v dané konstrukci. V této ukázce se jedná o 3 zásuvky, každá s jednou úchytkou. Na seznamu položek jsou proto 3 skupiny kování: jedna skupina Úchytky a dvě skupiny Zásuvkový systém. Pokud se skupiny kování dají seskupit, protože jsou si podobné, tak je systém automaticky sloučí do jedné skupiny: např. do skupiny kování Úchytky. Jelikož je u zásuvek ta horní podstatně nižší než ostatní dvě, do jedné skupiny se sloučí pouze dolní a prostřední zásuvka. Horní zásuvka pak tvoří samostatnou skupinu kování. Na rozdíl od dvou dolních zásuvek s vysokými čely ta horní s nízkým čelem nemůže být v provedení s relingem. Seskupování lze vypnout: stačí kliknout na seznam pravým tlačítkem myši. V kontextovém menu je zaškrtnutá volba Seskupit situace, t.j. seskupování je aktivní. Seskupování se deaktivuje kliknutím na tuto volbu a všechny skupiny kování se pak budou na seznamu zobrazovat jednotlivě. Pro opětovnou aktivaci seskupování se musí znova kliknout na volbu Seskupit situace. Díky deaktivaci seskupování má uživatel možnost vybrat v každé skupině kování rozdílné typy kování. Po kliknutí na jednu ze skupin kování se v levé části červenou barvou zvýrazní příslušná oblast skříně (3) a automaticky se vybere první položka ze seznamu SelectionProf_Prirucka_CZ.pdf 37 / 146

38 oblíbených. Chcete-li si kování vybrat z katalogu, je třeba kliknout na Použít výběr z katalogu. Následně lze kliknutím na spustit katalog, který se otevře v novém okně. Pro správnou funkci výběru z katalogu je potřebné aby byl spuštěný Katalog Hettich. Pokud je zatím spuštěný pouze modul Designer bez modulu Katalog, zobrazí se následující dialog. Odpověď na tuto otázku je Ano. Když se zaškrtne volba Tento dialog už příště nezobrazovat, Katalog se bude spouštět bez této dialogové otázky. Po spuštění okna s Katalogem se zobrazí následující dialog. Tento dialog se musí potvrdit kliknutím na Pokračovat. Po ukončení výběru z katalogu se název skupiny kování na seznamu vpravo nahoře zobrazí zeleným písmem. Tím je uživatel informován, že výběr byl ukončen a nedá se přímo změnit. Má-li být provedena změna výběru, je třeba nejprve povolit tuto změnu. Klikněte pravým tlačítkem myši na název skupiny kování a v kontextovém menu vyberte příkaz Změnit. Název této skupiny kování se opět zobrazí černým písmem a znova může proběhnout výběr kování buď z katalogu nebo ze seznamu oblíbených položek. 38 / 146 SelectionProf_Prirucka_CZ.pdf

39 3.7.2 Seznam oblíbených položek Do seznamu oblíbených položek (2) se ukládají všechny předchozí výběry kování z katalogu. Oblíbená položka se skládá z názvu a z jednoho nebo několika typů kování. Po kliknutí na skupinu kování se v dolní části okna zobrazí seznam oblíbených položek, které jsou vhodné pro danou konstrukci, a zároveň se vybere první oblíbená položka. Má-li být vybrána jiná oblíbená položka, stačí kliknout na její název. Pokud chcete vidět, které konkrétní kování se skrývá pod názvem oblíbené položky, klikněte na + před názvem. Obsah oblíbené položky nelze změnit. Pokud např. oblíbená položka obsahuje závěs s montážní podložkou na vruty, přičemž závěs vám vyhovuje, ale chcete podložku s eurošrouby, pak nezbývá než provést celý výběr závěsu a podložky z katalogu. Tím se zároveň seznam oblíbených položek rozšíří o tuto novou kombinaci závěs + podložka. Oblíbenou položku nelze měnit, pouze vymazat nebo přejmenovat. Toto ale funguje pouze jenom pokud skupina kování ještě není zobrazena zeleným písmem. Pokud se skupina kování a oblíbené položky zobrazují černým písmem, lze oblíbené položky mazat nebo přejmenovat. Stačí kliknout pravým tlačítkem myši na příslušnou oblíbenou položku a z kontextového menu vybrat příkaz Vymazat nebo Přejmenovat. Přejmenovat lze pouze název oblíbené položky, nikoli jednotlivé typy kování pod touto oblíbenou položkou. 3.8 Výstup Záložka Výstup obsahuje možnosti pro nastavení výstupů z programu SelectionProfessional. SelectionProf_Prirucka_CZ.pdf 39 / 146

40 3.8.1 Kusovník plošných materiálů Kusovník plošných materiálů obsahuje všechny plošné dílce potřebné pro výrobu skříně. Úpravy Tento příkaz zobrazí kusovník plošných dílců. Uživatel může do tabulky doplnit poznámky. Kusovník pak lze vytisknout nebo uložit ve formátu TXT nebo CSV. Tisk Vytiskne kusovník Uložit Uloží kusovník do souboru formátu TXT nebo CSV Kusovník kování Hettich Kusovník kování Hettich obsahuje všechny položky, vybrané z oblíbených položek nebo z katalogu, potřebné pro výrobu skříně. Úpravy 40 / 146 SelectionProf_Prirucka_CZ.pdf

41 Tento příkaz zobrazí kusovník kování. Uživatel může do tabulky doplnit poznámky. Kusovník pak lze vytisknout nebo uložit ve formátu TXT nebo CSV. Tisk Vytiskne kusovník Uložit Uloží kusovník do souboru formátu TXT nebo CSV Správce dokumentů Správce dokumentů vygeneruje souhrnnou sestavu se všemi výrobně relevantními informacemi (obsahuje kusovníky plošných materiálů, kusovníky kování, okótované výkresy dílců). Podrobnější popis najdete v kapitole 5 Správce dokumentů Kusovník materiálů Hesse Tento seznam obsahuje potřebné materiály pro povrchovou úpravu včetně výpočtu jejich spotřeby. Podrobnější popis všech výstupů a jejich funkcí najdete v kapitole Výstupní formáty Designer. 3.9 Otvírání, ukládání, knihovna skříněk Skříňky konstruované v programu SelectionProfessional lze uložit pomocí asistenta (vlevo) nebo přes menu programu (Soubor / Uložit). Po uložení se mohou kdykoli opět otevřít a následně upravovat. Uložené skříňky lze uschovávat v různých tematických složkách. Tím lze vybudovat individuální knihovnu skříněk. Na disku je již uložena rozsáhlá sbírka kuchyňských a kancelářských skříněk. Podrobný popis konstrukcí je ve složce Selection/help/CZE SelectionProf_Knihovna_CZ.PDF SelectionProf_Prirucka_CZ.pdf 41 / 146

42 3.10 Modul Hesse Modul Hesse Vám nabízí možnost fotorealistického zobrazení dokončené konstrukce skříně v prostoru. Spuštění modulu Hesse Po nakreslení korpusu můžete kliknutím na odkaz Modul Hesse spustit navrhování povrchové úpravy. Tento odkaz najdete ve 3D-náhledu modulu Designer v asistentovi Konstrukce, v CAD-asistentovi CAD nebo v CAD-asistentovi Navrhování interiéru. Výběr barvy / výběr laku Otevře se okno s paletou barev. Nejprve vyberte nosný materiál (podklad pro barvu). Poté se musí vybrat odstín barvy: klikněte na pravé tlačítko pro výběr barvy. Otevře se nové okno. Vybranou barvu přeneste na nosný materiál kliknutím na šipku a potvrďte kliknutím na zelený háček. Po ukončeném výběru barvy klikněte na tlačítko Tady můžete vybírat laky. Po zadání a potvrzení všech parametrů se zobrazí skříňka s vybranou povrchovou úpravou. 42 / 146 SelectionProf_Prirucka_CZ.pdf

43 3.11 Funkce pro standardní skříňky, skříně s posuvnými a skládanými dvířky, zvláštní konstrukce Funkce Vložit mezistěny Vloží jednu nebo několik mezistěn do jedné nebo několika zón v korpusu. Předtím se musí požadovaná zóna vybrat pomocí myši. Počet: Rozčlenění: Šířka zóny: Tloušťka: Odsazení vpředu: Počet mezistěn Definuje lineární rozdělení. Příklady: 1:1:1 = dvě mezistěny, rovnoměrně rozdělené zóny 400mm:1:1 = dvě mezistěny, světlá šířka první zóny 400 mm Informativní pole světlá šířka vybrané zóny Tloušťka mezistěn Vztahuje se na odsazení vpředu. Možné hodnoty jsou Dílec a zóna a Dílec Dílec a zóna : při odsazení mezistěn se odsadí také zóna. Dílec : při odsazení mezistěn se zóna neodsadí. Velikost odsazení vpředu: Míra pro přední odsazení mezistěny Odsazení vzadu / velikost odsazení vzadu: Funkce Použít spojovací kování : Rozvržení: Poloha: Funkce Použít kolík : Rozvržení kolíků: Analogicky jako u funkce Odsazení vpředu / Velikost odsazení vpředu Aktivuje resp. deaktivuje použití spojovacího kování pro mezistěny Rozčlenění spojovacího kování pro mezistěny ve formě lineárního dělení Poloha spojovacího kování pro mezistěny Aktivuje resp. deaktivuje použití dřevěných kolíků pro spojení svislé mezistěny s korpusem. Určuje lineární rozvržení dřevěných kolíků v mezistěně SelectionProf_Prirucka_CZ.pdf 43 / 146

44 Funkce Vložit vodorovnou mezistěnu Vloží jednu nebo několik polic do jedné nebo několika zón korpusu. Požadovaná zóna se předtím musí vybrat pomocí myši. Počet: Rozčlenění: Výška zóny: Tloušťka: Světlá hloubka: Odsazení vpředu: Počet polic Zadává se lineární dělení. Příklady: 1:1:1:1 = tři police, rovnoměrně rozmístěné. 300mm:300mm:1 = dvě police, rozteč 300 mm Informativní pole světlá výška vybrané zóny Tloušťka vodorovné mezistěny (na excentrech) Informativní pole světlá hloubka vybrané zóny Vztahuje se na odsazení vpředu. Možné hodnoty jsou Dílec a zóna a Dílec Dílec a zóna : při odsazení police se odsadí také zóna. Dílec : při odsazení police se zóna neodsadí. Velikost odsazení vpředu: Míra pro přední odsazení vodorovné mezistěny (na excentrech). Použít spojovací kování: Polici do řady otvorů: Rozvržení: Poloha: Funkce Použít kolík : Rozvržení kolíků: Bod vložení: Aktivuje resp. deaktivuje použití spojovacího kování pro polici Poloha jednotlivých polic se přizpůsobí existující řadě otvorů se standardní roztečí. Rozčlenění spojovacího kování ve formě lineárního dělení. Pokud je aktivní volba Polici do řady otvorů, nelze měnit rozčlenění spojovacího kování. Poloha spojovacího kování pro police Aktivuje resp. deaktivuje použití dřevěných kolíků pro spojení svislé mezistěny s korpusem. Určuje lineární rozvržení dřevěných kolíků Bod vložení dřevěných kolíků 44 / 146 SelectionProf_Prirucka_CZ.pdf

45 Funkce Vložit polici na podpěrkách Struktura je analogická jako u funkce Vložit vodorovnou mezistěnu. Police na podpěrkách mají standardní odsazení 15 mm, ale nemají možnost odsadit zároveň i zónu. Standardně jsou aktivní předvolby Použít spojovací kování a Polici do řady otvorů Funkce Vložit zásuvky Tento asistent vloží jednu nebo několik zásuvek InnoTech, dřevěných zásuvek, výsuvných polic do jedné nebo několika zón korpusu. Požadovaná zóna se musí nejprve vybrat pomocí myši. Výsuvy pro zásuvku se vybírají z nabídky stromové struktury. Systém boků zásuvek Kompletní zásuvka (např. kompletní zásuvka InnoTech) Rozčlenění Způsob montáže: Tloušťka čela: Typ čela: Počet zásuvek: Zadání lineárního dělení. Příklady: Hloubka zásuvek: Výška zóny: Světlá hloubka: Výsuvy do řady otvorů : poloha výsuvů se přizpůsobí existující řadě otvorů se standardní roztečí. Optimální využití prostoru : umístí výsuvy co nejníže v zájmu optimálního využití prostoru. Stejné vrtání čel : u všech zásuvek stejná vzdálenost dolní hrany čela zásuvky od prvního otvoru v čele zásuvky. Tloušťka čela zásuvky Standardní čelo, čelo s rámečkem, čelo s profilem Počet zásuvek 1:1:1 = tři zásuvky, rovnoměrně rozvržené. 300mm:1:1 = výška čela dolní zásuvky 300 mm, zbývající výška se rovnoměrně rozdělí mezi další dvě čela zásuvek Předvolba požadované jmenovité délky boků zásuvek. Informativní pole světlá výška vybrané zóny Informativní pole světlá hloubka vybrané zóny SelectionProf_Prirucka_CZ.pdf 45 / 146

46 Vložit vnitřní zásuvky: Pokud se mají použít vnitřní zásuvky, zde se potvrdí tato volba. Následně se zadává poloha pro montáž první vnitřní zásuvky. Rozměr se přitom vztahuje na poslední dno / vodorovnou mezistěnu (na excentrech). Odsazení Odsazení vzadu: Vzdálenost od půdy: Vzdálenost od dna: Variabilní šířka (zásuvky InnoTech, MultiTech) Minimální vzdálenost zadní hrany zásuvky od zad korpusu Minimální vzdálenost horní hrany boku zásuvky od půdy Minimální vzdálenost dolní hrany boku zásuvky od dna Struktura je analogická jako u funkce Kompletní zásuvka. Zásuvky variabilní šířky lze vložit i do korpusu s atypickou šířkou. Zásuvky vlastní výroby (dřevěná zásuvky) Výběr výsuvu Quadro / kuličkového výsuvu KA / rolničkového výsuvu FR Rozčlenění Způsob montáže: Tloušťka čela: Typ čela: Počet zásuvek: Rozvržení: Hloubka zásuvek: Výška zóny: Vložit vnitřní zásuvky: Výsuvy do řady otvorů : poloha výsuvů se přizpůsobí existující řadě otvorů se standardní roztečí. Optimální využití prostoru : umístí výsuvy co nejníže v zájmu optimálního využití prostoru. Stejné vrtání čel : u všech zásuvek stejná vzdálenost dolní hrany čela zásuvky od prvního otvoru v čele zásuvky. Tloušťka čela zásuvky Standardní čelo, čelo s rámečkem, čelo s profilem Počet zásuvek Zadání lineárního dělení. Příklady: 1:1:1 = tři zásuvky, rovnoměrně rozvržené. 300mm:1:1 = výška čela první zásuvky 300 mm, výšky čel zbývajících zásuvek se rovnoměrně rozdělí. Hodnota požadované hloubky zásuvek. Informativní pole světlá výška vybrané zóny Pokud se mají použít vnitřní zásuvky, zde se potvrdí tato volba. Následně se zadává poloha pro montáž první vnitřní zásuvky. Rozměr se přitom vztahuje na poslední dno / vodorovnou mezistěnu (na excentrech). 46 / 146 SelectionProf_Prirucka_CZ.pdf

47 Konstrukce zásuvky Konstrukce čela/zad zásuvky: Konstrukce čela a zad zásuvky pokos / pokos : vnitřní čelo, záda a boky zásuvky jsou vzájemně spojené na pokos. vložené / vložená : vnitřní čelo a záda jsou vložená mezi boky zásuvky. žádné / vložená : vnitřní čelo není, záda jsou vložená mezi boky zásuvky. žádné / pokos : vnitřní čelo není, boky jsou se zády spojené na pokos. Tloušťka: Tloušťka čela zásuvky a zad zásuvky Odsazení nahoře/vpředu: Odsazení čela zásuvky od horní hrany boku zásuvky Odsazení nahoře/vzadu: Tloušťka: Výška: Odsazení zad zásuvky od horní hrany boku zásuvky Tloušťka boků zásuvky Výška boků zásuvky Poloha výsuvu (jen u kuličkových výsuvů): Poloha kuličkového výsuvu na boku zásuvky. Volba Uprostřed : kuličkový výsuv se umístí uprostřed výšky boku zásuvky. Volba Dole : po aktivaci této volby lze v poli Poloha výsuvu zdola zadat vzdálenost od dolní hrany boku zásuvky po střed kuličkového výsuvu. SelectionProf_Prirucka_CZ.pdf 47 / 146

48 Dno zásuvky: Konstr. čela / zad / boků: Tloušťka: Hloubka drážky: Hloubka polodrážky: Odsazení: Způsob konstrukce dna zásuvky drážka / drážka / drážka : v čele, v zádech i v bocích zásuvky jsou drážky pro dno zásuvkyschubkastenboden in Vorder-, Hinter- und Seitenzarge eingenutet. nasazené / nasazené / drážka : dno je u čela a zad nasazené a v boku zásuvky je vložené do drážky. nasazené / nasazené / polodrážka : dno je u čela a zad nasazené a v boku zásuvky je vložené do polodrážky. nasazené / nasazené / nasazené : dno je nasazené u čela, zad i boků zásuvky. Tloušťka dna zásuvky Hloubka drážky v boku zásuvky Hloubka polodrážky v boku zásuvky Odsazení dna zásuvky od dolní hrany boku zásuvky Odsazení Odsazení vzadu: Vzdálenost od půdy: Vzdálenost od dna: Minimální vzdálenost zadní hrany zásuvky od zad korpusu Minimální vzdálenost horní hrany boku zásuvky od půdy Minimální vzdálenost dolní hrany boku zásuvky od dna Výsuvná police Výsuvná police se skládá z jednoduché police s čelem. Rozčlenění / odsazení: Čelo: Rozčlenění: Struktura a funkce jsou analogické jako u funkce Zásuvky vlastní výroby. Čelo je jednoduché čelo, nejsou za ním žádné zásuvky ani výsuvy. Struktura a funkce jsou analogické jako u funkce Zásuvky vlastní výroby. 48 / 146 SelectionProf_Prirucka_CZ.pdf

49 Funkce Vložit vnitřní zásuvky Vnitřní zásuvky lze vložit za normální zásuvky. Před vložením vnitřní zásuvky se při definování zásuvky musí vybrat volba Vložit vnitřní zásuvky. Poté se vybere zóna za zásuvkou a zobrazí se v zelené barvě. Nyní lze vyvolat funkci Vložit vnitřní zásuvky. Systém boků zásuvek Způsob montáže: Rozvržení: Počet zásuvek: Výška zóny: Výsuvy do řady otvorů : výsuvy pro vnitřní zásuvku se výškově usadí do řady otvorů. Optimální využití prostoru : vnitřní zásuvka se usadí co nejníže, aby se optimálně využil dostupný prostor. zdola : vnitřní zásuvky se v zóně polohují zdola. od středu : vnitřní zásuvky se v zóně polohují od středu. Počet vnitřních zásuvek Informativní pole: světlá výška vybrané zóny Odsazení Odsazení vzadu: Minimální vzdálenost zadní hrany vnitřní zásuvky od zad korpusu Zásuvky vlastní výroby / výsuvy Quadro / kuličkové výsuvy KA / rolničkové výsuvy FR Většina funkcí má strukturu analogickou jako v dialogu Vložit zásuvky Zásuvky vlastní výroby. Rozčlenění je specificky přizpůsobené pro vnitřní zásuvky. Rozčlenění Tloušťka čela: Zbývající výška zóny: Výška zóny: Tloušťka čela vnitřní zásuvky Informativní pole zbývající výška vybrané zóny Informativní pole světlá výška vybrané zóny SelectionProf_Prirucka_CZ.pdf 49 / 146

50 Rozvržení vnitřních zásuvek: Počet zásuvek: Vzdálenost nahoře: Výška čela: Vzdálenost: Příručka SelectionProfessional stejná čela/vzdálenosti : všechna čela mají stejnou výšku, všechny mezery mezi čely jsou stejné. variabilní čela/vzdálenosti : čela mohou mít různé výšky, mezery mezi čely mohou být zůzně velké Počet vnitřních zásuvek Mezera mezi čelem a půdou resp. horní policí. Pokud je počet vnitřních zásuvek větší než 1, aktivují se další políčka. Výška čela vnitřní zásuvky Vzdálenost mezi čely vnitřních zásuvek 50 / 146 SelectionProf_Prirucka_CZ.pdf

51 Funkce Vložit dvířka Tato funkce vloží jedny nebo více dvířek na závěsech nebo výklopných dvířek do jedné nebo více zón. Předtím se musí myší označit požadovaná zóna v korpusu. Požadované typy dvířek lze vybrat ze seznamu ve stromové struktuře. Otvíravá dvířka na závěsech Standardní dvířka Rozčlenění Závěsy do řady otvorů: Druh konstrukce: Tloušťka: Typ miskového závěsu: Úhel otevření: Šířka zóny: Dorazová lišta: Přizpůsobení polohy závěsů existující řadě otvorů se standardní roztečí Volba naložení dvířek Tloušťka dvířek Typ závěsu pro dvířka neviditelný miskový závěs : při výběru z katalogu jsou nabízeny pouze závěsy se skrytou miskou (např. Intermat, Ecomat atd.) viditelný miskový závěs : při výběru z katalogu jsou nabízeny pouze závěsy Selekta Možné rozsahy úhlu otevření Informativní pole světlá šířka vybrané zóny U dveří se 2 křídly lze vybrat dorazovou lištu. Tato se aktivuje přímo při zabudování dveří se 2 křídly. K tomu se aktivuje volba Dorazová lišta. Může se zvolit s ohledem na levé dveře a na pravé dveře. Kromě toho se může vybrat typ dorazové lišty. nasazená zapuštěná SelectionProf_Prirucka_CZ.pdf 51 / 146

52 Závěs Počet: Optimální počet: Rozvržení: Zaoblení hrany: Výška zóny: Příslušenství závěsu: Počet závěsů Informace o optimálním počtu závěsů Příručka SelectionProfessional Rozvržení závěsů ve formě lineárního dělení. Pokud je aktivní volba Závěs do řady otvorů, pak jsou uváděné hodnoty pouze přibližné. Radius hrany dveří Informace o světlé výšce vybrané zóny SilentSystem : ve výběru z katalogu se bude nabízet sortiment tlumičů SilentSystem. Push to open ve výběru z katalogu se bude nabízet sortiment závěsů Push to open a kování Push to open. Rozvržení: u příslušenství SilentSystem : rozvržení tlumičů SilentSystem u příslušenství Push to open : rozvržení kování Push to open po výšce skříně Rámová dvířka Struktura je analogická jako u funkce Otvíravá dvířka / standardní dvířka. Navíc jsou tady Parametry dvířek pro zadání detailů rámečku. Parametry dvířek Zaoblení hrany: Tloušťka výplně: Šířka rámečku: Rádius hrany dvířek Tloušťka výplně dvířek Šířka rámečku dvířek Profilová dvířka Struktura je analogická jako u funkce Otvíravá dvířka / standardní dvířka. Navíc jsou tady Parametry dvířek pro zadání detailů profilu. Parametry dvířek Zaoblení hrany: Rádius hrany dvířek Tlošťka profilu: Tloušťka profilu dvířek Šířka profilu: Šířka profilu dvířek Vzdálenost od hrany dvířek: Vzdálenost profilu od hrany dvířek 52 / 146 SelectionProf_Prirucka_CZ.pdf

53 Skleněná dvířka Struktura je analogická jako u funkce Otvíravá dvířka / standardní dvířka. Tloušťka dvířek je omezena na 4-6,5 mm Výklopná dvířka Tato funkce vloží jedny nebo více výklopných dvířek do jedné nebo více zón. Předtím se musí myší označit požadovaná zóna v korpusu. Požadované typy výklopných dvířek lze vybrat ze seznamu ve stromové struktuře. Systém automaticky analyzuje, zda je velikost zóny vhodná pro umístění výklopných dvířek. Pokud je zóna příliš velká, zobrazí se odpovídající hlášení. Také v modulu Katalog se ještě jednou detailně prověřuje, zda je vybraný typ vhodný pro danou situaci. Podobně jako u otvíravých dvířek se i u výklopných dvířek nabízí standardní provedení, rámové provedení a provedení s profilem. Parametry dvířek jsou analogické jako u otvíravých dvířek. Standardní výklopná dvířka (analogicky i rámová výklopná dvířka a profilová výklopná dvířka) Rozčlenění Typ kování: Druh konstrukce: Výška horního křídla: Výška dolního křídla: Tloušťka: Šířka zóny: Výška zóny: Zaoblení hrany: Druh kování: Výklopné kování pro skládaná dvířka, Výklopné kování, Paralelní výklopné kování, Výklopné kování nad půdu, Kování pro výklopné a zasouvací dveře, Podpěra výklopných dvířek Druh konstrukce dvířek: Lift Advanced, Lift Top, kování vlevo / kování vpravo / kování vlevo i vpravo Výška horního křídla u výklopného kování Lift Advanced pro skládaná dvířka Informativní pole: výška dolního křídla u výklopného kování Lift Advanced pro skládaná dvířka. Tloušťka výklopných dvířek Informativní pole světlá šířka vybrané zóny Informativní pole světlá výška vybrané zóny Zaoblení hrany výklopných dvířek SelectionProf_Prirucka_CZ.pdf 53 / 146

54 Funkce Vybrat / změnit úchytky Pomocí této funkce můžete na čelní plochy nábytku vložit nebo změnit úchytky. Předtím se pomocí myši musí vybrat příslušné čelní plochy (dvířka a čela zásuvek). Prioritně se aktivují vždy celé skupiny čelních ploch. Pokud mají být jednotlivé čelní plochy v rámci jedné skupiny osazeny rozdílným řešením úchytek, dají se jednotlivé čelní plochy odebrat z výběru. Typ čela: Rozteč otvorů: Materiál: Objednací číslo: Poloha: Vzdálenost X: Vzdálenost Y: Úhel: Informativní pole o typu čela (systém určuje automaticky) Rozteč montážních otvorů Materiál úchytky Objednací číslo úchytky Poloha úchytek Horizontální vzdálenost úchytky od hrany dvířek / hrany čela zásuvky Vertikální vzdálenost úchytky od hrany dvířek / hrany čela zásuvky Úhel úchytky 0 = vertikální montáž úchytky, pokud bylo v menu Poloha vybráno nahoře proti závěsům, uprostřed proti závěsům nebo dole proti závěsům 0 = horizontální montáž úchytky, pokud bylo v menu Poloha vybráno nahoře uprostřed, na střed, dole uprostřed nebo vpravo a vlevo nahoře 54 / 146 SelectionProf_Prirucka_CZ.pdf

55 Systémy zamykání Typy konstrukce Zámky lze používat v různých konstrukcích: Standardní skříň / korpusová konstrukce + nekonečná konstrukce / naložená + vložená - dveře / výklopná dvířka - dveře se 2 křídly - zásuvkové systémy - Posuvné / skládané dveře Kancelářský nábytek / Skříně s roztečí / naložená + vložená čela - ocelové zásuvky (přímo při vložení zásuvky) - závěsné rámy (přímo při vložení závěsného rámu) - dveře - dveře se 2 křídly Kancelářský nábytek / Kontejnery s roztečí / naložená + vložená čela - ocelové zásuvky (přímo při vložení zásuvky) - závěsné rámy (přímo při vložení závěsného rámu) - vložka na psací potřeby (přímo při vložení vložky) - čelo (přímo při vložení čela) Výběr a vložení systému zamykání Nejprve se zabuduje požadovaný konstrukční prvek (dveře nebo zásuvka). Následně se vybere konstrukční prvek, do kterého se má zabudovat zámek (postup podobný jako u výběru úchytek). Toto se provádí v režimu dílce (červený). Po označení konstrukčního dílce se v levém menu Asistent vybere bod Vybrat/změnit zámky/systémy zamykání. Otevře se dialogové okno. Typ čela: Zámky se mohou montovat v různých posicích. Pro snadnější výběr se nejprve zvolí typ čela, např. zásuvka. Pak lze vybrat jen takové polohy zámku, které jsou pro daný typ čela také realizovatelné. SelectionProf_Prirucka_CZ.pdf 55 / 146

56 Typ zámku: Tady se vybere druh zámku Trojcestný zámek Skříňový zámek Západkový zámek Pákový zámek žádný zámek Rozvorový zámek Žádný Vzdálenost: Vzdálenost se vybírá podle typu zámku. Vzdálenost (x1) se počítá od středu zámku po vnější hranu těla zámku. Vlastní vzdálenost v čele (x2) se počítá ze vzdálenosti (x1) + délka páky + rozměr úhlového protikusu (x3). Poloha zámku (x2) v čele = x1 + x3 + naložení Pro některé typy zámků se vzdálenost nemusí počítat. U dveří se 2 křídly, dveří s trojcestným zámkem a dveří s rozvorovým zámkem se může poloha zámku určit libovolně. U trojcestného zámku se může vybrat vzdálenost D, vlastní poloha se ale udává rozměrem X. Příklad: Vzdálenost = 15, Rozměr X = 50 Pokud uživatel zadá příliš malý rozměr X, automaticky se nastaví minimální možný rozměr. 56 / 146 SelectionProf_Prirucka_CZ.pdf

57 Bod vložení: Bod vložení určuje polohu zámku. Postup je stejný jako u vkládání úchytek na čela. Výběr zámků u několika dílců Jedním krokem lze vložit dveře se 2 křídly nebo několik zásuvek. Při výběru polohy zámku je třeba dávat pozor, aby se vybral správný dílec. Po kliknutí na Vybrat / změnit zámky / systémy zamykání jsou nejprve označené všechny dílce (červené). Kliknutím na dílec se tento dá deaktivovat (změní barvu na modoru) nebo opět aktivovat (změní barvu na červenou). Vybraný systém zamykání se zabuduje jen do označených dílců. Aktivovat / deaktivovat dveře Aktivovat / deaktivovat zásuvky SelectionProf_Prirucka_CZ.pdf 57 / 146

58 Funkce Vložit vybavení skříně Tato funkce vloží vnitřní vybavení skříně (např. šatní tyč) do jedné nebo více zón korpusu. Předtím se musí myší označit požadovaná zóna korpusu. Konstrukce: Způsob vložení šatní tyče na polici : šatní tyč se vloží včetně vodorovné mezistěny, která je v korpusu uchycena pomocí excentrů. na boku : šatní tyč se upevní na bok korpusu a/nebo mezistěnu. Vzdálenost zespoda (mm): Montážní bod nosiče šatní tyče zespoda Výška zóny: Světlá hloubka: Tloušťka: Informativní pole o světlé výšce vybrané zóny Informativní pole o světlé hloubce vybrané zóny Tloušťka police Parametry police jsou shodné s údaji ve funkci Vložit vodorovnou mezistěnu (na excentrech) Funkce Vložit členění čela a Vložit členění zóny Zóny jsou normálně ohraničeny vodorovnými mezistěnami (na excentrech) nebo svislými mezistěnami. Někdy je žádoucí, aby zóna nebyla ohraničena plošným dílcem. Např. v dolních kuchyňských skříňkách se zásuvka někdy montuje bezprostředně nad dvířka. Pomocí funkcí Vložit členění čela a Vložit členění zóny se dají vložit pomocné čáry. Tyto pak vymezují nové zóny, aniž by se později objevovaly v konstrukci nebo na kusovníku. Zobrazují se v náhledu jako tenké čáry. Členění čela: Členěné zóny: Orientace: Výška zóny: Šířka zóny: Rozčlenění: poloha pomocné linie se určuje ve vztahu na rozměr čela. poloha pomocné linie se určuje ve vztahu na světlost zóny. Orientace členění Informativní pole světlá výška vybrané zóny Informativní pole světlá šířka vybrané zóny Rozvržení členění čela ve formě lineárního dělení 58 / 146 SelectionProf_Prirucka_CZ.pdf

59 3.12 Funkce pro kancelářské skříně Funkce Vložit vodorovnou mezistěnu Vloží jednu nebo několik vodorovných mezistěn (na excentrech) do jedné nebo několika zón korpusu. Požadovaná zóna se předtím musí vybrat pomocí myši. Vzdálenost v HE: HE v mm: Počet: Výška zóny: Tloušťka: Montážní výška police vyjádřená ve výškových jednotkách HE. U kancelářského nábytku lze pro určování polohy polic používat pouze výškové jednotky HE. Informativní pole přepočet HE na mm Počet vodorovných mezistěn (na excentrech) Informativní pole světlá výška vybrané zóny Tloušťka police Velikost odsazení vpředu: Velikost předního odsazení police Velikost odsazení vzadu: Světlá hloubka: Použít spojovací kování: Rozčlenění: Poloha: Použít kolík: Rozvržení: Bod vložení: Velikost zadního odsazení police Informativní pole světlá hloubka vybrané zóny Aktivuje resp. deaktivuje použití spojovacího kování pro police Rozvržení spojovacího kování pro police ve formě lineárního dělení Poloha spojovacího kování pro police Aktivuje resp. deaktivuje použití dřevěných kolíků pro vodorovnou mezistěnu Lineární rozvržení dřevěných kolíků ve vodorovné mezistěně Bod vložení dřevěných kolíků do vodorovné mezistěny Funkce Vložit polici na podpěrkách Struktura je analogická jako u funkce Vložit vodorovnou mezistěnu. Police na podpěrkách mají standardní odsazení 15 mm a nemají možnost odsadit zároveň i zónu. Standardně jsou aktivovány předvolby Použít spojovací kování a Polici do řady otvorů. SelectionProf_Prirucka_CZ.pdf 59 / 146

60 Funkce Vložit zásuvky Tato funkce vloží jednu nebo několik kancelářských zásuvek bez zámku do zóny korpusu. K tomu se musí myší označit požadovaná zóna v korpusu. Požadovaný typ zásuvky lze vybrat z nabídky stromové struktury. U kancelářského nábytku se počítá zásadně s výškovými jednotkami HE. Výška čel zásuvek se uvádí jako násobek výškové jednotky HE. Zásuvky se vkládají jednotlivě. Čelo Rozvržení Provedení: Výška (v HE): minimální výška (v mm): maximální výška (v HE): maximální výška (v mm): Tloušťka čela: Šířka zóny: Provedení čela Výška čela ve výškových jednotkách HE Informativní pole: minimální potřebná výška čela v mm Informativní pole: maximální dostupná výška ve výškových jednotkách HE Informativní pole: maximální dostupná výška v mm Tloušťka čela Informativní pole: světlá šířka vybrané zóny Skříňová zásuvka bez zámku Rozčlenění Provedení: Výška (v HE): minimální výška (v mm): maximální výška (v HE): Provedení skříňové zásuvky Výběr ovlivňuje Výška (v HE). Příklad: Skříňová zásuvka A5 na výšku potřebuje 4HE, tato hodnota se automaticky doplní v poli Výška (v HE). Alternativně lze zadat výšku jako násobek výškových jednotek HE přímo v poli Výška (v HE). Výška skříňové zásuvky ve výškových jednotkách Informativní pole minimální nutná výška čela v milimetrech Informativní pole maximální výška (v HE), která je k disposici 60 / 146 SelectionProf_Prirucka_CZ.pdf

61 maximální výška (v mm): Tloušťka čela: Šířka zóny: Výška zóny: Informativní pole maximální výška (v mm), která je k disposici Tloušťka čela skříňové zásuvky Informativní pole světlá šířka vybrané zóny Informativní pole světlá výška vybrané zóny Závěsný rám bez zámku Rozčlenění Funkce analogické jako u skříňové zásuvky bez zámku. V poli Provedení jsou nabízeny jiné výšky. V modulu Katalog jsou nabízeny závěsné rámy Funkce Vložit vnitřní zásuvky U kancelářských skříní lze vnitřní zásuvky vkládat za otvíravá dvířka na závěsech. Nejprve se musí vložit dvířka, poté se může vybrat zóna za dvířky a lze vkládat zásuvky. Také tady se skříňové zásuvky liší od závěsných rámů. Funkce jsou identické jako u Skříňové zásuvky / závěsné rámy bez zámku Funkce Vložit zásuvky se zámkem Touto funkcí vložíte do vybrané zóny korpusu jednu nebo několik kancelářských zásuvek se zámkem. Předtím se musí pomocí myši vybrat požadovaná zóna v korpusu. Zásuvka se zámkem je vždy ta poslední zásuvka. Výška čela této zásuvky se automaticky přizpůsobí poloze nejbližší vodorovné mezistěny (na excentrech). Upevňovací úhelník vyžaduje o 1 HE větší výšku čela. Toto se zohledňuje automaticky. Čelo se zámkem Rozvržení Funkce jsou stejné jako u volby Čelo bez zámku Typ: Stop Control nebo Stop Control Plus Poloha zámku shora: Poloha otvoru pro zámek od horní hrany čela SelectionProf_Prirucka_CZ.pdf 61 / 146

62 Skříňová zásuvka se zámkem Rozčlenění Funkce jsou analogické jako v menu Skříňová zásuvka bez zámku Pojistka proti vytažení: Typ: Poloha zámku: Příručka SelectionProfessional Volba, zda bude pojistka proti vytažení se zámkem nebo bez zámku Stop Control nebo Stop Control Plus Poloha otvoru pro zámek v čele zásuvky jako vzdálenost od horní hrany čela Závěsný rám se zámkem Rozčlenění Funkce jsou analogické jako v menu Skříňová zásuvka se zámkem 3.13 Funkce pro kancelářské kontejnery Funkce Vložit zásuvky Tato funkce vloží do zóny korpusu jednu nebo několik kancelářských zásuvek bez zámku. Nejprve se musí myší vybrat požadovaná zóna v korpusu. Požadovaný druh zásuvky se vybere ve stromové struktuře nabídky. U kancelářských skříní se výška počítá zásadně v tzv. výškových jednotkách HE. Výšky čel zásuvek se také řídí těmito výškovými jednotkami. Zásuvky se do zóny vkládají vždy jednotlivě. Čelo Rozvržení Provedení: Výška (v HE): minimální výška (v mm): maximální výška (v HE): maximální výška (v mm): Tloušťka čela: Šířka zóny: Výška zóny: Provedení čela Výška čela ve výškových jednotkách HE Informativní pole: minimální potřebná výška čela v mm Informativní pole: maximální dostupná výška ve výškových jednotkách HE Informativní pole: maximální dostupná výška v mm Tloušťka čela Informativní pole: světlá šířka vybrané zóny Informativní pole: světlá výška vybrané zóny 62 / 146 SelectionProf_Prirucka_CZ.pdf

63 Zásuvka na psací potřeby Rozčlenění Provedení: Výška (v HE): minimální výška (v mm): maximální výška (v HE): maximální výška (v mm): Tloušťka čela: Šířka zóny: Výška zóny: Provedení zásuvky na psací potřeby Výška zásuvky na psací potřeby ve výškových jednotkách HE Informativní pole: minimální nutná výška čela v mm Informativní pole: maximální výška (v HE), která je k disposici Informativní pole: maximální výška (v mm), která je k disposici Tloušťka čela zásuvky na psací potřeby Informativní pole světlá šířka vybrané zóny Informativní pole světlá výška vybrané zóny Ocelová zásuvka Rozčlenění Provedení: Výška (v HE): minimální výška (v mm): maximální výška (v HE): maximální výška (v mm): Tloušťka čela: Šířka zóny: Výška zóny: Provedení ocelové zásuvky Výběr ovlivňuje pole Výška (v HE). Alternativně se výška může zadat přímo do pole Výška (v HE). Výška ocelové zásuvky vyjádřená ve výškových jednotkách HE Informativní pole minimální nutná výška čela zásuvky v mm Informativní pole maximální výška, která je k disposici, vyjádřená ve výškových jednotkách HE Informativní pole maximální výška, která je k disposici, vyjádřená v mm Tloušťka čela ocelové zásuvky Informativní pole světlá šířka vybrané zóny Informativní pole světlá výška vybrané zóny Zásuvka se závěsným rámem Funkce jsou analogické jako v případě Ocelová zásuvka. Závěsný rám má odlišné hodnoty v menu Provedení. SelectionProf_Prirucka_CZ.pdf 63 / 146

64 Funkce Vložit zásuvky se zámkem V poslední zásuvce kontejneru může být namontován zámek. Funkce programu jsou identické jako u funkce Vložit zásuvky bez zámku. Pojistka proti vytažení: Typ: Poloha zámku: Volba, zda bude pojistka proti vytažení se zámkem nebo bez zámku Stop Control nebo Stop Control Plus Poloha otvoru pro zámek v čele jako vzdálenost od horní hrany čela 3.14 Konstrukce posuvných a skládaných dveří v programu SelectionProfessional Oblasti použití V sortimentu Hettich je řada různých systémů pro posuvné a skládané dveře. Některé z těchto systémů lze použít i v konstrukci nábytku pomocí programu SelectionProfessional. Samostatné konstrukce posuvných a skládaných dveří U tzv. samostatných konstrukcí posuvných a skládaných dveří jsou parametry korpusu silně ovlivněny použitým systémem kování. Toto se týká zejména řešení soklu a dna korpusu. Příklady takových konstrukcí: WingLine 770 / WingLine 780 Do návrhu nábytku v modulu Designer lze vkládat police a vodorovné mezistěny. Kromě toho lze měnit důležité konstrukční detaily, jako např. tloušťku boků, výšku skříně, konstrukci zad skříně atd. 64 / 146 SelectionProf_Prirucka_CZ.pdf

65 Integrované konstrukce posuvných a skládaných dveří U integrovaných konstrukcí posuvných a skládaných dveří se kování vkládá do stávajícího korpusu. Do návrhu nábytku lze vkládat navíc zásuvky, dvířka na závěsech a otevřené policové regály. WingLine 170 SlideLine 55 / SlideLine 56 Příklad konstrukce v programu SelectionProfessional: Otevřené police, otvíravá dvířka na závěsech, posuvné dveře, zásuvky: kombinace těchto prvků v jednom návrhu konstrukce. SelectionProf_Prirucka_CZ.pdf 65 / 146

66 Samostatné konstrukce posuvných a skládaných dveří Příručka SelectionProfessional Výběr se provádí přes Asistenta pro výběr konstrukce. Vyberte požadovanou konstrukci posuvných nebo skládaných dveří. Nabízí se: - Skříň s posuvnými dvířky naloženými - Skříň s posuvnými dvírky vloženými - Skříň se skládanými dveřmi - Skříň se skládanými a posuvnými dveřmi Detaily korpusu se zadávají obdobně jako u standardní skříně. Pozor: ne každé kování lze kombinovat se všemi možnými rozměry korpusu. 66 / 146 SelectionProf_Prirucka_CZ.pdf

67 Kování: TopLine 22 pro plné dveře Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Skříň s posuvnými dvířky / naložené Rozměry korpusu: Bok korpusu: Sokl: Rozvržení dveří: Parametry čel: výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. Se 2 křídly je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Tloušťka = mm Vzdálenost dveří = mm Vodicí dráhy = Dvoudráhový Počet dveří = 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Podle tloušťky dveří se následně vybere vhodná sada kování mm > kóta A 29 mm mm > kóta A 36 mm Naložení čela vlevo = 0 60 mm Naložení čela vpravo = 0 60 mm SelectionProf_Prirucka_CZ.pdf 67 / 146

68 Kování: TopLine 25 / TopLine 27 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Bok korpusu: Sokl: Rozvržení dveří: Parametry čel: Skříň s posuvnými dvířky / vložené výška = mm šířka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. Se 2 křídly je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Tloušťka = mm Vzdálenost dveří = mm Vodicí dráhy = Jednodráhové / Dvoudráhové Počet dveří = 1 (pouze u jednodráhového) nebo 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Naložení čel vlevo = 0 60 mm Naložení čel vpravo = 0 60 mm Typ dolního vedení (STB 11, STB 12, STB 15, STB 35) se vybírá v katalogu jako příslušenství k hornímu kování. 68 / 146 SelectionProf_Prirucka_CZ.pdf

69 Kování: TopLine 1 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Bok korpusu: Sokl: Rozvržení dveří: Parametry čel: Skříň s posuvnými dvířky / vložené výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 500 mm. Se 2 křídly je tedy minimální šířka korpusu = 1000 mm, se 3 křídly je minimální šířka korpusu = 1500 mm Tloušťka = mm Vzdálenost dveří = mm Vodicí dráhy = Dvoudráhový Počet dveří = 2 nebo 3 Podle počtu dveří se následně vybere vhodná sada kování. Šířky dveří = mm Tloušťka dveří vpředu = mm Tloušťka dveří vzadu = mm Naložení čel vlevo = 0 60 mm Naložení čel vpravo = 0 60 mm Typ dolního vedení (STB 11, STB 12, STB 15, STB 35) se vybírá v katalogu jako příslušenství k hornímu kování. SelectionProf_Prirucka_CZ.pdf 69 / 146

70 Kování: WingLine 770 / WingLine 780 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Skříň se skládanými dveřmi výška = mm šírka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 245 mm. Se 2 křídly je tedy minimální šířka korpusu = 500 mm, se 3 křídly je minimální šířka korpusu = 1000 mm Bok korpusu: Sokl: Parametry čel: Tloušťka = mm Vzdálenost dveří = mm Tloušťka = mm Zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo = 1 15 mm Naložení čel vpravo = 1 15 mm Naložení čel nahore = 1 99 mm Mezery = 1 5 mm Parametry čel / Závěs: Počet = 4-8 Uchycení dveří = vpravo, vlevo, vpravo a vlevo Podle zvoleného uchycení dveří se následně vybere vhodná sada kování. Rozvržení = volné > Rozvržení mezi prvním a posledním závěsem Vzdálenost nahoře = mm Vzdálenost dole = mm 70 / 146 SelectionProf_Prirucka_CZ.pdf

71 Kování: WingLine 77 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Skříň se skládanými dveřmi výška = mm šířka = mm Minimální šířka je závislá na šířce křídla. Minimální šířka křídla je 245 mm. Se 2 křídly je tedy minimální šířka korpusu = 500 mm, se 3 křídly je minimální šířka korpusu = 1000 mm Bok korpusu: Sokl: Parametry čel: Tloušťka = mm Vzdálenost dveří = mm Tloušťka = mm Zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo = 1 15 mm Naložení čel vpravo = 1 15 mm Naložení čel nahoře = 1 99 mm Mezery Uchycení dveří = 1 5 mm = vpravo, vlevo, vpravo a vlevo Parametry čel / Závěs: Počet = 4-8 Podle zvoleného uchycení dveří se následně vybere vhodná sada kování. Rozvržení = volné > Rozvržení mezi prvním a posledním závěsem Vzdálenost nahoře = mm Vzdálenost dole = mm SelectionProf_Prirucka_CZ.pdf 71 / 146

72 Kování: Wing 77 Zadávání / výběr v programu SelectionProfessional Způsob konstrukce: Rozměry korpusu: Bok korpusu: Sokl: Parametry čel: Skříň se skládanými a posuvnými dveřmi výška = mm šířka = mm tloušťka = mm vzdálenost dveří = mm tloušťka = mm zaoblení hrany = mm Zaoblení hrany se graficky nezobrazuje, mělo by se ale z bezpečnostních důvodů nastavit. Naložení čel vlevo = 1 15 mm Naložení čel vpravo = 1 15 mm Naložení čel nahoře = 1 99 mm Počet dveří se počítá automaticky z parametru šířka skříně. Šířka skříně > 2 křídla Šířka skříně > 4 křídla Maximální šířka křídla je 400 mm. 72 / 146 SelectionProf_Prirucka_CZ.pdf

73 Integrované konstrukce posuvných a skládaných dveří Výběr se provádí přímo v okně pro rozvržení korpusu. Nejdříve se navrhne normální standardní skříň s naloženými nebo vloženými čely. Následně se pomocí svislých a vodorovných mezistěn rozvrhne vnitřní prostor skříně. Tím vzniknou různé zóny. Do každé z těchto zón lze zabudovat posuvné nebo skládané dveře. Celý návrh může obsahovat mix různých typů kování. V jedné zóně mohou být otvíravá dvířka na závěsech, v jiné zóně mohou být zásuvky a v další třeba posuvné dveře. Nejprve se označí příslušná zóna (zelenou barvou režim pro výběr zóny) a poté se vlevo v poli Asistent vybere funkce Vložit posuvné/skládané dveře. Otevře se okno s parametry pro různé systémy kování. Různé systémy kování lze použít pro určité velikosti zóny: Systém kování Výška zóny Šířka zóny Hloubka zóny SlideLine 55 nebo TopLine WingLine WingLine SelectionProf_Prirucka_CZ.pdf 73 / 146

74 SlideLine 55 / 56 Parametry čel Dveře Odsazení: mm Tloušťka dveří vpředu / vzadu: 15 / 16 / 18 / 19 / 22 Mezery mezi čely Boční: 0 20 mm Rozvržení dveří Vodicí dráhy: Jednodráhové / Dvoudráhové Počet dveří: 1 (pouze jednodráhové) nebo 2 nebo 3 Pořadí dveří: levé křídlo za pravým křídlem / pravé křídlo za levým křídlem Šířka dveří: stejné dveře / stejný pohled Překrytí: Vzdálenost dveří: 0 60 mm volná / fixní Volná = vzdálenost dveří lze zadat v rozmezí 6 50 mm. Fixní = platí při použití níže vyobrazeného profilu s fixní roztečí vodicích drážek. Rozteč = volná = 6 50 mm, fixní = podle tloušťky křídel 74 / 146 SelectionProf_Prirucka_CZ.pdf

75 TopLine 110 Parametry čel Dveře Odsazení: mm Tloušťka dveří vpředu / vzadu: 15 / 16 / 18 / 19 / 22 Mezery mezi čely Boční: 0 20 mm Rozvržení dveří Vodicí dráhy: Jednodráhové / Dvoudráhové Počet dveří: 1 (jen jednodráhové) nebo 2 Pořadí dveří: levé křídlo za pravým křídlem / pravé křídlo za levým křídlem Šířka dveří: stejné dveře / stejný pohled Překrytí: Rozteč: 0 60 mm vzdálenost mezi křídly je fixní = 10 mm SelectionProf_Prirucka_CZ.pdf 75 / 146

76 WingLine 170 Rozvržení Závěs do řady otvorů: Způsob konstrukce: Tloušťka: ano / ne závěsy vlevo / závěsy vpravo / dvoukřídlá dvířka U korpusu šířky od 640 mm se automaticky zvolí dvoukřídlá dvířka mm Závěs Počet: Optimální počet: Rozvržení: Zaoblení hrany: Úhel otevření: počet závěsů informativní pole, optimální počet lze změnit, ale na vlastní riziko uživatele. Zobrazí se bezpečnostní upozornění rozvržení závěsů na výšku dveří zohledňuje se při výpočtu kóty C pro misku závěsu a při výpočtu distance podložky. Zaoblení se graficky nezobrazuje. údaj k úhlu otevření dveří V katalogu lze pro skládané dveře vybrat různé skládací závěsy. Posice pro montáž vodicí tyče se tady nezohledňuje. 76 / 146 SelectionProf_Prirucka_CZ.pdf

77 WingLine 26 Rozvržení Závěs do řady otvorů: Způsob konstrukce: Tloušťka: Mezery: Naložení vlevo: Naložení vpravo: ano / ne závěsy vlevo / závěsy vpravo / dvoukřídlá dvířka U korpusu šířky od 500 mm se automaticky zvolí dvoukřídlá dvířka mm 1 5 mm 1 15 mm 1 15 mm Závěs Počet: Optimální počet: Rozvržení: Zaoblení hrany: počet závěsů informativní pole, optimální počet lze změnit, ale na vlastní riziko uživatele. Zobrazí se bezpečnostní upozornění. rozvržení závěsů na výšku dveří zohledňuje se při výpočtu kóty C pro misku závěsu a při výpočtu distance podložky. Zaoblení se graficky nezobrazuje. Úhel otevření: vždy se závěsy Intermat 110 V katalogu lze pro skládané dveře vybrat různé skládací závěsy. SelectionProf_Prirucka_CZ.pdf 77 / 146

78 3.15 Umístění úchytky na posuvné a skládané dveře Možnosti umístění Příručka SelectionProfessional Úchytky lze umísťovat obdobně jako na otvíravá dvířka nebo na čela zásuvek. Z technických důvodů ovšem existují určité odlišnosti Postup pro umístění úchytky 1) V režimu pro výběr dílce označit posuvné nebo skládané dveře (červená barva). 2) Vlevo v oblasti Asistent vybrat funkci Vybrat / změnit úchytky. Zobrazí se čelní pohled na skříň. 3) Rozdílné umístění úchytek na dveřích. U posuvných a skládaných dveří s několika křídly je nutné umístit úchytky do různých poloh. Ve standardním režimu se úchytky umísťují vždy stejně na všechna červeně označená křídla. Tomu se dá předejít tím, že se křídla označí jednotlivě. Postup: Nejprve jsou červeně označena všechna křídla. Nyní je třeba vybrat polohu úchytky na levém křídle posuvných dveří. Stačí kliknout levým tlačítkem na prostřední a pravé křídlo tato se tím deaktivují. Následně se vybere poloha úchytky pro levé (červeně označené) křídlo a volba se potvrdí kliknutím na zelený háček. Obdobně se postupuje u dalších křídel. Takto lze 78 / 146 SelectionProf_Prirucka_CZ.pdf

79 dosáhnout rozdílného umístění úchytek na jednotlivá křídla Kuchyňské konstrukce Typy konstrukcí Byly vytvořena oblast Kuchyňské konstrukce. Tyto konstrukce jsou zaměřené speciálně na kuchyně. Např. všechny rozměry korpusu jsou optimálně přizpůsobené pro použití v kuchyni. Kuchyňské konstrukce jsou rozčleněné do podoblastí Dolní skříňka / Horní skříňka / Vysoká skříň. Oblast Dolní skříňka se dále člení na Standardní dolní skříň a Rohová dolní skříň. Rozměry a detaily konstrukcí jsou dokumentovány v příručce SelectionProf_Knihovna_CZ.PDF Celokruhové otočné kování Zadávání / výběr v programu SelectionProfessional Rozměry korpusu Situace: výběr typu kování 750 police Arena, 750 drátěná police, 750 bílá drátěná police, 650 bílá drátěná police V katalogu se následně musí vybrat odpovídající příslušenství. Šířka: Bok korpusu vlevo/vpředu: Šířka dveří: Rozměr A Kompletní vnější šířka korpusu Rozměr B Vnější hloubka boků korpusu. Tyto mají vždy stejný rozměr. Rozměr C Šířka dveří je jen pro info (nelze přímo přepsat) a počítá se podle šířky boku korpusu vlevo / vpředu. SelectionProf_Prirucka_CZ.pdf 79 / 146

80 Konstrukční informace: Korpus je v provedení se zády tloušťky 8 mm. Zadní bok se konstruuje z materiálu tloušťky 16 / 18 / 19 mm. Sokl U korpusu se šikmým čelem vzniká speciální situace ohledně odsazení soklu. Hodnota odsazení soklu (vpředu) se normálně vztahuje na úhel 90 mezi dnem a přední hranou soklu. Pokud by se u korpusu se šikmým čelem zadala stejná hodnota jako u normální dolní skříně, soklové lišty by k sobě nepasovaly. Proto se v programu dá zadat hodnota odsazení s ohledem na bok korpusu. Odsazení v úhlu 90 se následně zobrazuje jako informace v šedém políčku. Informace o kování Upevnění půdy: Upevnění dna: Výběr závěsů: Otočné kování: centrovací vrtání (D = 5 mm, T = 8 mm) + 3 díry k našroubování 3 díry k našroubování. Pro lepší zjištění rozměrů a polohování je uprostřed kování označovací bod. Na tomto místě není nutné upevnění ani vrtání. Pro konstrukci dveří jsou potřebné úhlové závěsy (W45). Tyto je třeba vybrat v katalogu. Celokruhové otočné kování lze vybrat v katalogu. Sada obsahuje 2 otočné police. 80 / 146 SelectionProf_Prirucka_CZ.pdf

81 SelectionProf_Prirucka_CZ.pdf 81 / 146

82 Otočné kování se segmentovou policí Segmentové otočné kování je ohledně rozměrů korpusu a výběru kování identické s celokruhovým otočným kováním Otočné kování s třičtvrtěkruhovou policí Zadávání / výběr v programu SelectionProfessional Rozměry korpusu Situace: Výběr typu kování 700 police Arena, 820 police Arena, 700 drátěná police, 820 drátěná police, 700 bílá drátěná police, 820 bílá drátěná police V katalogu se následně musí vybrat odpovídající příslušenství. Bok korpusu vlevo/vpředu: Šířka otvoru: Rozměr A Vnější hloubka boků korpusu. Tyto mají vždy stejný rozměr. Rozměr B velikost výřezu pro dveře 82 / 146 SelectionProf_Prirucka_CZ.pdf

83 SelectionProf_Prirucka_CZ.pdf 83 / 146

84 Parametry čela Varianty dveří: dvířka mohou být provedena v různých konstrukčních variantách: Stejná křídla Levé křídlo užší Pravé křídlo užší Skládané dveře, závěsy vlevo Skládané dveře, závěsy vpravo Informace o kování Varianty Stejná křídla, Levé křídlo užší závěsy Intermat (úhel otevření ). a Pravé křídlo užší se osazují normálními Varianty Skládané dveře, závěsy vlevo a Skládané dveře, závěsy vpravo se osazují závěsy s velkým úhlem otevření v kombinaci se speciálními skládacími závěsy. 84 / 146 SelectionProf_Prirucka_CZ.pdf

85 Rohová skříň Revo 45 Zadávání / výběr v programu SelectionProfessional Rozměry korpusu Výška korpusu: Výšku korpusu s kováním Revo 45 a Revo 90 nelze určit stejným způsobem, jako u obyčejné dolní skříně. Čelo skříně s kováním Revo 45 a Revo 90 se po otevření otáčí uvnitř korpusu. Obě konstrukce proto nemají žádnou půdu. Mezi čelem a dnem je mezera. Pokud by se korpus pro Revo 45 / Revo 90 konstruoval se stejnou výškou, jakou má obyčejná skříň, čelo by narazilo na dno. Normální dolní skříňka má dole naložení na dně. Čelo skříně s kováním Revo 45 / Revo 90 má dole odsazení vůči dnu (mezeru). A = Dolní rohová skříň Revo 90 / 45 H = 747 mm B = Dolní normální skříň H = 720 mm 1 = Dno rohové skříně 2 = Dno normální skříně C = Naložení na dně Naložení = 16 mm, Mezera = 4 mm 11 mm = Mezera mezi dvířky a dnem u kování Revo 90 / Revo mm = Odsazení výšky korpusu, 720 mm + 27 mm = 747 mm SelectionProf_Prirucka_CZ.pdf 85 / 146

86 Šířka korpusu: Šířka korpusu a hloubka boku jsou předdefinované a nelze je měnit. Tyto rozměry vychází z optimálních hodnot kování. Čelo: Používá se rovné čelo z deskového materiálu. Kovové čelo z nabídky v katalogu se ignoruje. Rozměry čela jsou fixní v závislosti na tloušťce boku. Tloušťka boku A šířka otvoru B šířka dveří / 146 SelectionProf_Prirucka_CZ.pdf

87 Dno / sokl Dno je kvůli vzhledu odsazené o 40 mm. Kvůli tomu je vykrojený také bok. Sokl je odsazený s ohledem na dno o dalších 10 mm dozadu. A = Dno, odsazené o hodnotu x1 B = Sokl, odsazený o hodnotu x2 C = Dveře Vykrojení boku = 11 mm + tloušťka dna SelectionProf_Prirucka_CZ.pdf 87 / 146

88 Rohová skříň Revo 90 Zadávání / výběr v programu SelectionProfessional Rozměry korpusu Situace: Rozměry korpusu mohou být 800*800 nebo 900*900 mm. Výška korpusu: výchozí základna jako u Revo 45 Šířka korpusu: Půda: Dno / Sokl: Šířka korpusu a hloubka boku jsou předdefinované a nelze je měnit. Tyto rozměry vychází z optimálních hodnot kování. Skříň s kováním Revo 90 nemá půdu. Konstrukce s odsazením dna a soklu je identická jako u kování Revo / 146 SelectionProf_Prirucka_CZ.pdf

89 Otočné kování s půlkruhovou policí Zadávání / výběr v programu SelectionProfessional Levé / pravé provedení Půlkruhové otočné kování může být použito v levém a pravém provedení. Konstrukce jsou zrcadlově shodné. Kování je pro oba případy identické. Levé provedení Pravé provedení Rozměry korpusu Situace: Šířka: Šířka dveří: Vestavná šířka: Šířka otvoru pro dveře: Hloubka: Lze volit mezi 850 s policí Arena, 850 s drátěnou policí, 750 s policí Arena Rozměr A, šířka korpusu Rozměr B, šířka dveří Rozměr C, informativní pole, nelze přepsat, je důležitá pro napojení další dolní skříně Rozměr D, informativní pole, nelze přepsat Rozměr E, hloubka korpusu SelectionProf_Prirucka_CZ.pdf 89 / 146

90 Návaznosti jednotlivých rozměrů Změní-li se šířka skříně (rozměr A), změní se také vestavná šířka (rozměr C). Šířka dveří (rozměr B) zůstane stejná. Změní-li se šířka dveří (rozměr B), změní se také šířka korpusu (rozměr A). Vestavná šířka zůstane stejná. Čelní úhelník Viditelná délka úhelníku 0 = délka úhelníku A Viditelná délka úhelníku 90 = délka úhelníku B Informace o sloupku: Sloupek má konstantní rozměry. Parametry čela Výška dolního závěsu / výška horního závěsu: Poloha závěsu se uvádí zdola. Pozor, aby závěs nebyl v místě upevnění otočné osy. 90 / 146 SelectionProf_Prirucka_CZ.pdf

91 4. Popis funkcí modulu CAD 4.1 Úvod - modul CAD V modulu Designer programu SelectionProfessional lze konstruovat, měnit a ukládat skříňky. Tady lze spustit také automatické kótování s pomocí Správce dokumentů. AutoCAD se používá převážně pro tyto úkoly: - Exaktní 3D-zobrazení, se všemi detaily kování a konstrukčních prvků - Kótování jednotlivých vybraných dílců - Kótování korpusu - Export skříně ve formátu DWG/DXF - Tisk skříně na tiskárně/plotru V další kapitole najdete přehled funkcí pro navrhování interiéru. Na úvod doporučujeme shlédnutí animovaného klipu Jak se pomocí SelectionProfessional prezentuje návrh nábytku v interiéru?, který najdete na úvodním portálu, odkaz První kroky. 4.2 Uživatelské rozhraní AutoCAD Funkce menu Soubor Nový Import Export Tisk Nastavení Konec Vytvoří prázdnou stránku Lze načíst výkresy AutoCAD Lze exportovat výkresy AutoCAD Lze vytisknout aktuální výkres Nastavení AutoCADu, tady byste neměli dělat žádné změny Ukončí program. SelectionProfessional se korektně ukončuje v modulu Designer a ne přes tuto funkci AutoCADu Úpravy Zpět Opakovat Info CAD Info Designer Vymazat skříň Vymazat skříň ze seznamu Krok zpět Zopakuje jeden krok Informace o dílci Informace o dílci příkaz vymaže kompletní skříň příkaz vymaže jednu vybranou skříň ze seznamu SelectionProf_Prirucka_CZ.pdf 91 / 146

92 Vymazat dílec vymaže jednotlivé linie, kóty, dekorativní prvky atd. Zobrazení Detaily zobrazení Nastavuje úroveň zobrazení. Nízká úroveň je výhodná hlavně u složitějších konstrukcí. Nízká = zobrazují se obrysy skříně, žádné kování Střední = zobrazuje se také kování Výkres.. Zoom > BKS-symbol zap/vyp Pan Skrýt hrany 3D drátěný model 3D zobrazení ploch Barevné zobrazení Izolovat prvky Skrýt prvky Ukázat vše Asistent Vysoká = zobrazuje se kování a vrtané otvory Nastavuje různé náhledy AutoCad. Různé možnosti pro zvětšení a zmenšení Zapíná/vypíná souřadnicový kříž Posune výkres Zobrazí skříň bez skrytých hran. Pozor, tento pohled se nedá automaticky vytisknout. Pro názornější zobrazení oblouků, přechod z režimu kdy se nezobrazují skryté hrany do režimu drátěného modelu. Stínování ploch zobrazí konstrukci s vybraným dekorem povrchu. zobrazí jen vybraný dílec Nezobrazí jednotlivé vybrané dílce boky, dvířka atd. Opět zobrazí všechny dílce Pokud je asistent vypnutý, dá se touto funkcí opět zapnout. Extra Kótování dílce > Ruční kótování Měření Výstup zobrazení na > Text Toolbox > Okno Zde lze spustit kótování plošného dílce Funkce kótování náhledů skříňky Změří definovanou úsečku Vytiskne obsah obrazovky. Rovněž lze zvolit výstup do souboru. Připojí k výkresu textový komentář. Obsahuje jednoduché funkce pro kreslení V programu SelectionProfessional je hlavní okno, v němž se zobrazuje aktuální výkres modulu Designer. Toto okno se nikdy nesmí zavřít. Vedlo toho mohou být otevřena další okna, aby se paralelně s konstruováním nábytku mohla navrhovat sestava v interiéru. V tomto menu se zobrazuje seznam jednotlivých oken.? Informace o programu SelectionProfessional 92 / 146 SelectionProf_Prirucka_CZ.pdf

93 4.2.2 Funkce ikon AutoCAD Popis ikon v pořadí zleva doprava - vytvoří novou zakázku - otevře existující soubor - uloží aktivní soubor s aktuálním názvem souboru, přístupovou cestou a formátem - vytiskne aktivní výkres. Pro volby možností tisku klikněte v menu Soubor na položku Tisk - akce zpět. Jde o krok zpět v seznamu provedených akcí - opakovat. Zopakuje naposledy provedenou akci - po kliknutí na tuto ikonu se na monitoru zobrazí celá konstrukce - po kliknutí na tuto ikonu můžete zvětšit vybranou oblast aktuální konstrukce - po kliknutí na tuto ikonu se zvětší pohled na konstrukci (zoom +) - po kliknutí na tuto ikonu se zmenší pohled na konstrukci (zoom -) - plynulý zoom. Držte levé tlačítko myši pohybem myši se obraz zvětšuje/zmenšuje - funkce Pan. Držte levé tlačítko myši pohybem myši se obraz přesunuje - půdorys. Pohled na konstrukci shora - bokorys levý. Pohled na konstrukci z levé strany - bokorys pravý. Pohled na konstrukci z pravé strany - čelní pohled. Pohled na konstrukci z přední strany - zadní pohled. Pohled na konstrukci ze zadní strany - izometrický pohled jihozápad - izometrický pohled jihovýchod - izometrický pohled severovýchod - izometrický pohled severozápad - 3D orbitální pohled. Objektem lze libovolně otáčet ve všech směrech. - 3D drátěný model - S&krýt hrany - 3D zobrazení ploch - Barevné zobrazení - Symbol světla zap./vyp. SelectionProf_Prirucka_CZ.pdf 93 / 146

94 vymazat dílec. Vymaže kompletní skříňku. - po kliknutí na tuto ikonu lze vybrat konstrukci, která se má vymazat - po kliknutí na tuto ikonu můžete vymazat dílec, který byl předtím označený k výmazu. Klikněte na tuto ikonu. Změní se vzhled kurzoru. Označte dílec a stiskněte klávesu Enter. - po kliknutí na tuto ikonu můžete vložit textové pole a v něm napsat libovolný text - měření vzdálenosti mezi 2 body - ruční kótování výkresu - kótování výkresu - pokračování kótování od prvního bodu - kótování průměru vrtaného otvoru atd. - kótování dílců. Vygeneruje okótovaný výkres vybraného plošného dílce - otáčení okótovaného objektu ve směru X - otáčení okótovaného objektu ve směru XY - touto funkcí se po kótování vrátíte k výchozímu zobrazení. - izolování objektu. Zobrazí se pouze tento objekt. - posunutí objektu. Vybraný objekt můžete libovolně ručně posunovat v prostoru. - otáčení objektu. Vybraný objekt můžete libovolně ručně otáčet. Nejprve myší vyberte jeden bod jako střed otáčení a poté objektem otáčejte kolem tohoto bodu. - opětovné vložení objektu 4.3 Vytvořit zakázku Tyto funkce slouží k uložení nového návrhu interiéru nebo k uložení změn stávajícího návrhu interiéru. Ukládá se náhled interiéru a mohou se zapisovat informace jako např. komise, konečný zákazník, jméno autora atd. 94 / 146 SelectionProf_Prirucka_CZ.pdf

95 4.3.1 Porovnání jednotlivých funkcí pro ukládání v SelecitonProfessional Ukládání v modulu Designer Soubor > Export Založit zakázku / projekt Soubor > Export v modulu SelectionCAD Uloží se skříň, vytvořená v modulu Designer. Skříň se uloží do složek předdefinované struktury, kterou lze libovolně rozšiřovat. Tyto složky jsou ve složce C:\Selection\User\CAD (C:\Selection je přitom instalační složka programu SelectionProfessional) Chcete-li konstrukci skříně přenést na jiný počítač s nainstalovaným programem SelectionProfessional, musí se tato konstrukce nejprve vyexportovat. Samotná konstrukce skříně se při exportu nemusí otevřít v modulu Designer. Po volbě funkce Export v menu Soubor v modulu Designer se musí nejprve vybrat skříň, která se má exportovat. V dalším kroku se musí určit cílová složka. Cílovou složkou může být libovolná složka. Následně se tato konstrukce může přenést na jiný počítač a pomocí menu Soubor > Import překopírovat do pracovních složek programu. Poté se už konstrukce může otevřít běžným způsobem. Pro uložení nového návrhu interiéru se používá funkce Založit zakázku / projekt. Všechny informace k tomuto projektu se tím uloží do databáze. Chcete-li návrh místnosti přenést na jiný počítač s nainstalovaným programem SelectionProfessional, musí se tento návrh nejprve vyexportovat. Návrh interiéru se při exportu musí otevřít. Po kliknutí na Export v menu Soubor v modulu SelectionCAD se musí zadat libovolná cílová složka. Následně se tento návrh interiéru může přenést na jiný počítač a pomocí menu Soubor > Import otevřít v modulu SelectionCAD. Poté se už konstrukce může otevřít běžným způsobem. Pokud se má tento návrh otevřít příkazem Otevřít zakázku / projekt, tak se nejprve musí uložit příkazem Uložit zakázku / projekt. SelectionProf_Prirucka_CZ.pdf 95 / 146

96 4.3.2 Založit zakázku / projekt Pomocí funkce Založit zakázku / projekt se uloží nový návrh místnosti. K založení nové zakázky se doporučuje nejprve vytvořit návrh interiéru. Jinak by nebylo možné založit doplňující informace. Po spuštění této funkce se otevře dialog Uložit zakázku. Tady se zadává název zakázky (1) a doplňující informace (2) uloží se kliknutím na zelený háček. Název zakázky se následně zobrazí na seznamu zakázek (4). Náhled (3) se generuje z náhledu v modulu SelectionCAD. Tento náhled nelze zobrazit ve verzi se skrytými hranami, vždy se zobrazuje drátěný model. Seznam (5) obsahuje přehled v poslední době otevřených zakázek. 96 / 146 SelectionProf_Prirucka_CZ.pdf

97 Horní lišta (6) obsahuje tyto ikonky: vymazat zakázku založit novou složku v seznamu zakázek aktualizovat seznam zakázek vyhledat zakázku spustit nápovědu Otevřít zakázku / projekt Pomocí funkce Otevřít zakázku / projekt lze načíst předtím uložený návrh interiéru. Dialog je obdobný jako pro ukládání Uložit zakázku / projekt Funkce Uložit zakázku / projekt uloží změny v právě otevřeném návrhu interiéru. SelectionProf_Prirucka_CZ.pdf 97 / 146

98 4.4 Kótování Kótování dílců Po kliknutí na tlačítko Kótování dílce můžete kótovat různé dílce skříňky (boky, police, dvířka atd.). Kliknutím na tlačítko Kótování dílce se kurzor změní na malý čtvereček. Tímto čtverečkem pak musíte kliknout přesně na hranu vybraného dílce (viz obr. níže). Poté se zobrazí okótovaný dílec. Pokud chcete okótovat další dílec, klikněte opět na tlačítko Kótování dílce a můžete si vybrat další dílec. Chcete-li kótování ukončit, klikněte na tlačítko Kótování zpět. Pomocí tlačítek Otočit kótovaný dílec X a Otočit kótovaný dílec XY můžete otáček kótovanými dílci. Způsob kótování můžete nastavit v menu Extra / Kótování dílce / Nastavení.. Styl Absolutní Relativní = Absolutní kótování od levé dolné strany korpusu = Řetězové kótování od otvoru po otvor 98 / 146 SelectionProf_Prirucka_CZ.pdf

99 Jednotka Milimetr Palec = Nastaví kótování na mm = Nastaví kótování na palce Zobrazit pomocné texty = Pokud je tato volba aktivní, na výkresech se zobrazují pomocné informace jako např. hloubka drážky, průměr otvoru, hloubka otvoru atd Kótování v náhledu Po kliknutí na tlačítko Lineární kótování nebo Orientované kótování můžete vytvořit vlastní kótování. Můžete si např. zvolit čelní pohled na skříňku a zakótovat si rozměry, které Vás zajímají. Po aktivaci této funkce je třeba zadat výchozí bod kótování. Klikněte na hranu korpusu a určete začátek kótovací čáry, poté vyberte koncový bod kótování a na závěr poloha kótovací čáry. Program Vás podporuje funkcí automatického nabízení záchytných bodů. To znamená, že konec čáry se vyhledá a zobrazí automaticky. Poznáte to podle malého fialového čtverečku. Pokud uvidíte tento fialový čtvereček, stačí kliknout na levé tlačítko myši a tím se určí koncový bod. Tlačítkem Pokračovat v kótování můžete řetězové kótování připojit k poslednímu kótování. Tlačítkem Průměr můžete kótovat oblouky a kružnice. Tlačítkem Měřit můžete měřit rozměry, aniž by se pak zobrazovaly ve formě kóty. Naměřený rozměr se zobrazuje v dialogovém poli v dolní části obrazovky. Tlačítkem Text lze do pohledu dopisovat textové informace, např. za účelem tisku. SelectionProf_Prirucka_CZ.pdf 99 / 146

100 4.4.3 Náhledy na skříňku V menu Pohled / Detaily zobrazení se dá nastavit úroveň zobrazovaných podrobností. - Nízká: zobrazují se jen dílce a úchytky. Tato úroveň je obzvláště vhodná pro režim navrhování sestavy v interiéru. - Střední: zobrazují se dílce, úchytky a kování, bez otvorů v dílcích. - Vysoká: zobrazují se dílce, úchytky, kování a otvory v dílcích. Mezi režimy zobrazení (např. půdorys, bokorys a pod.) lze přepínat kliknutím na ikonku nebo v menu Pohled / Zobrazení... V menu Pohled/Zobrazení... Pohledy si můžete vybrat pohled na skříňku. Funkce Skrýt hrany zobrazí pohled bez skrytých hran. Příkaz 3D zobrazení vykreslí barevný náhled skříně 100 / 146 SelectionProf_Prirucka_CZ.pdf

101 4.5 Tisk na tiskárně/plotru Pro snadnější vysvětlení tématu tisk na tiskárně/plotru se doporučuje nejprve vytvořit konstrukci skříňky. Obrazovka Vše, co se dá zobrazit na monitoru, se dá také vytisknout. Mohou to být např. pohled na skříňku v perspektivě, kótované dílce (boky, půda, dno, police atd.) nebo zvětšené výseče. Před samotným tiskem se doporučuje zobrazit si výkres na monitoru tak, jak by měl být vytištěn. Chcete-li např. vytisknout pohled v perspektivě, měl by se výkres zobrazit jako na níže uvedeném obrázku. Toho se nejrychleji a nejsnadněji dosáhne klinutím na tlačítko Celkový pohled. Chcete-li místo toho vytisknout jen výřez skříňky, např. jen rohový spoj, můžete použít tlačítko Zoom okno. Pokud na výtisku nemají být zobrazeny skryté hrany, musí se nejprve vypnout zobrazování skrytých hran a to buď tlačítkem Skrýt hrany nebo příkazem v menu Pohled / Skrýt hrany. Pokud se má vytisknout výkres v barvách, musí se rovněž nejprve zobrazit s vybarvenými plochami. Výtisk vždy odpovídá zobrazení na monitoru. SelectionProf_Prirucka_CZ.pdf 101 / 146

102 Spuštění funkce Poté, co jste si výkres umístili na monitoru do optimální polohy, klikněte na tlačítko Tisknout, nebo zvolte menu Soubor / Tisk. Otevře se okno s dialogem pro tisk. Tady lze nastavit všechny důležité parametry tisku. Výběr tiskárny Před prvním tiskem musíte systému sdělit, kterou tiskárnu nebo plotr používáte. U volby Tiskárna/plotr (1) má být v poli Název uvedena Vaše tiskárna. Pokud je v poli Název uvedeno Žádná, klikněte na šipku rozbalovací nabídky (2) a vyberte Vaši tiskárnu. Formát papíru: (3) Tady můžete vybrat formát papíru. Velikost závisí na možnostech tiskárny/plotru. Oblast tisku (4): v rozbalovací nabídce jsou volby Zobrazení, Okno, Hranice a Linie. Zobrazení: Pokud je označený tento bod, vytiskne se aktuální obsah obrazovky. Okno: touto volbou lze označit určitou oblast tisku (viz také níže uvedený příklad). Hranice a Linie: vytiskne se celý výkres. Případné před tiskem nastavené zvětšení (zoom) se nezohledňuje. 102 / 146 SelectionProf_Prirucka_CZ.pdf

103 Měřítko tisku: (5) Tady lze zadat měřítko. Přizpůsobit znamená, že se automaticky nastaví optimální měřítko výkresu pro využití plochy papíru. Kromě toho lze vybírat různá měřítka, např. 1:2, 1:4 atd. Umístění tisku: (6) Pokud je vybrána možnost Na střed, výkres se umístí optimálně uprostřed výšky a šířky listu. Zadáním rozměrů x a y se určí velikosti okrajů nahoře/dole a vpravo/vlevo. Náhled (7): Tímto si na monitoru zobrazíte náhled, jak bude výtisk vypadat na papíře. Nastavení stránky (8): Tady lze provedená nastavení uložit do paměti pod vybraným názvem. Klikněte na tlačítko Přidat... a zadejte požadovaný název. SelectionProf_Prirucka_CZ.pdf 103 / 146

104 Další možnosti Tlačítkem lze zobrazit další možnosti. Orientace výkresu: (9) Udává orientaci fomátu na výšku nebo na šířku. Volby náhledového okna se stínováním (10): Tady se nastavuje stupeň stínování a kvalita výtisku. Tisk stín.: Tady lze nastavit různé úrovně stínování. Kvalita: Tady se nastavují různé úrovně kvality. U volby Uživatelská se dá nastavit hodnota DPI. Tabulka stylů tisku (11): Tady lze vybírat z různých stylů tisku. Tady by se neměly provádět žádné změny. Volby tisku (12): Tady jsou na výběr různé volby Tisknout v pozadí: Při aktivaci se tisková úloha provede v pozadí. Tisknout se styly: Aktivuje tabulku stylů tisku. Zapnout značky tisku: Tady se dají definovat značky, např. datum, název výkresu atd. a tisknout ve výkresu. Uložit změny vzhledu: Uloží provedené změny layoutu. 104 / 146 SelectionProf_Prirucka_CZ.pdf

105 Příklad 1 Chcete si vytisknout předtím zobrazenou skříňku. V menu vyberte bod Soubor/Tisk. Vyberte Vaši tiskárnu (2). Vyberte vhodný formát papíru (3), např. A4. Klikněte na tlačítko Náhled (7). Na obrázku vidíte výkres tak, jak se má vytisknout na papír. Toto náhledové okno opustíte buď kliknutím na pravé tlačítko myši a volbou Konec, nebo stiskem klávesy Esc na klávesnici. Pro spuštění tisku klikněte v okně Tisk na tlačítko OK. Příklad 2 Můžete tisknout také výkresy jednotlivých dílců. Další příklad ukáže tisk boku korpusu. Klikněte na tlačítko Kótování dílce a označte bok korpusu. Jako další se zobrazí okótovaný bok korpusu. Klikněte na tlačítko Zoom vše. Spusťte menu pro tisk jako v příkladě 1. V menu Oblast tisku (4) vyberte z nabídky volbu Okno. Dostanete se tím zpět do okna s konstrukcí a vidíte Váš výkres. Myší můžete označit výřez, který se má vytisknout. Kurzor umístěte do levého horního rohu a klikněte na levé tlačítko myši. Potom kurzor přesuňte do pravého dolního rohu a opět klikněte na levé tlačítko myši. Takto označený obdélník je oblast, která bude vytištěna. Tlačítkem Okno se tato oblast dá znova definovat. Když nyní kliknete na tlačítko Náhled (7), zobrazí se přesně ta oblast, kterou jste předtím označili. Toto okno opustíte opět kliknutím na prvé tlačítko myši a volbou Konec. Pro spuštění tisku výkresu klikněte v okně Tisk na tlačítko OK. SelectionProf_Prirucka_CZ.pdf 105 / 146

106 5. Správce dokumentů 5.1 Základy Správce dokumentů umožňuje vytisknout souhrn veškerých výrobních podkladů. Vzhled a rozsah těchto výrobních podkladů přitom můžete sami definovat nebo využívat již hotové předlohy. Můžete vytisknout tyto informace: Čelní pohled, boční pohled, pohled shora (půdorys) včetně kótování nebo bez kótování 3D-exploze nebo 3D-perspektiva kusovníky plošných dílců kusovníky kování 5.2 Spuštění správce dokumentů Po dokončení konstrukce můžete spustit správce dokumentů kliknutím na odkaz Zobrazit všechny díly s kótováním. Tento odkaz najdete v 3D-náhledu modulu Designer nebo v CAD v asistentovi Výstup. Asistent pro správce dokumentů Všeobecně 1 Zpět 2 Uložit 3 Ukončit 4 Menu 106 / 146 SelectionProf_Prirucka_CZ.pdf

107 5.3 Rychlé spuštění správce dokumentů Pro okamžitý start výstupu sady dokumentů vyberte ze seznamu (1) jednu z předdefinovaných předloh a klikněte na Uložit. Poté se spustí generování a automaticky se vytvoří sada dokumentů. Nakonec se automaticky otevře náhled na dokumenty. Chcete-li podklady vytisknout, klikněte na malou ikonu vlevo nahoře v menu. Kliknutím na X okno zavřete. 5.4 Vytvoření nové předlohy V poli (1) nejprve zadejte nový název a klikněte na Uložit. SelectionProf_Prirucka_CZ.pdf 107 / 146

108 5.4.1 Kótování náhledů Nastavení vzhledu první stránky 1 Definice výkresu exploze 2 Definice čelního pohledu 3 Definice bočního pohledu 4 Definice pohledu shora Klikněte na zelený háček Uložit Layout V dalším kroku se nastavuje zobrazení 4 pohledů a druh kótování. 1 Rozvržení stránky 2 Definice kótování 3 Zobrazení pomocných textů, např. průměr otvoru, hloubka otvoru Klikněte na zelený háček Uložit. 108 / 146 SelectionProf_Prirucka_CZ.pdf

109 5.4.3 Formát stránky V posledním kroku se nastavuje formátování stránky. 1 Definice formátu stránky 2 Definice rozměrů stránky 3 Definice okrajů 4 Zobrazení polohy dílce v korpusu na každém jednotlivém dílu 5 Počet dílců na stránce Klikněte na zelený háček Uložit Výstup Nyní proběhne automatické generování podkladů 5.5 Úpravy předlohy Chcete-li si přizpůsobit předdefinovanou předlohu, vyberte ze seznamu (1) jednu z předloh a klikněte na Uložit. Další postup je stejný jako při tvorbě nové předlohy. SelectionProf_Prirucka_CZ.pdf 109 / 146

110 5.6 Zrušení předlohy Chcete-li vymazat existující předlohu, vyberte si ze seznamu (1) jednu z předloh a klikněte na Vymazat (2). 5.7 Kusovník plošných dílců Po kliknutí na Kusovník plošných dílců vlevo se zobrazí kumulovaný seznam s rozměry všech plošných dílců. 5.8 Kusovník kování Hettich Po kliknutí na Kusovník kování Hettich vlevo se zobrazí kumulovaný seznam všech použitých výrobků Hettich. 110 / 146 SelectionProf_Prirucka_CZ.pdf

111 6. Funkce navrhování interiéru 6.1 Úvod Tento nástroj umožňuje navrhování interiéru a zobrazení skříněk, zkonstruovaných programem SelectionProfessional, v zařízené místnosti. Uživatel je při ovládání naváděn ergonomickými asistenty. Hlavní funkce jsou: Parametrický výběr stěn v půdorysu, generování ve 3D. Příprava různých základních konfigurací s jednoduchou stěnou, stěnou tvaru L a stěnou tvaru U. Generování různých oken a dveří. Nastavení podlahy a stropu. Zobrazení v různých náhledech, izometrie a úběžný bod. Vkládání skříní a dekorativních prvků. Vkládání pracovních desek, soklů, římsových lišt, krycích desek. 6.2 Spustit navrhování interiéru Navrhování interiéru se spouští v programu Selection CAD. CAD se dá z modulu Designer spustit přes asistenta CAD / navrhování interiéru. Kliknutím na Navrhování interiéru se spustí asistent pro navrhování interiéru. Než se začne se samotným návrhem, vždy se musí nejprve zvolit funkce Nový návrh interiéru. Tím se vytvoří prázdné okno. SelectionProf_Prirucka_CZ.pdf 111 / 146

112 6.3 Definovat stěnu Začněte funkcí Definovat stěnu. Asistent pro navrhování interiéru má různé možnosti nastavení: 1. Definice typu stěny 2. Tady se nastavuje, k čemu se vztahují údaje o délce stěny: a) Vnější strana stěny b) Střed stěny c) Vnitřní strana stěny (přednastaveno) 3. Výška stěny a tloušťka stěny 4. Délky příslušných částí stěny 5. Zavřít stěnu: Výchozí bod a koncový bod se vzájemně automaticky spojí a místnost se tím 112 / 146 SelectionProf_Prirucka_CZ.pdf

113 uzavře. Podlaha: do místnosti se vloží podlaha. Strop: do místnosti se vloží strop. 6. Definice materiálu stěny a stropu 7. Náhled vybraného typu stěny v odpovídající délce. U výběru materiálu se zobrazuje odpovídající povrchová struktura Typ stěny volná konstrukce stěny Typ stěny volná konstrukce stěny je zvláštností. Dají se konstruovat libovolné stěny s libovolným počtem segmentů a s libovolnými úhly. Zobrazení může být složité, proto doporučujem přepnout do zobrazení CAD. Po volbě funkce Definovat stěnu a výběru nastavení Volná konstrukce stěny postupujte podle těchto kroků: 1. Kliknout na tlačítko. 2. Objeví se okno AutoCAD. Kurzor myši se změní na malý křížek. 3. Definujte výchozí bod první stěny. Stačí kliknout myší na libovolné místo v okně AutoCAD (nejlépe vlevo dole). 4. Délku stěny a koncový bod stěny můžete definovat třemi způsoby: a) Koncový bod stěny, úhel stěny a délku stěny lze určit myší. Jako pomůcka se zobrazuje malé okénko s délkou a úhlem. Po dosažení korektního nastavení klikněte na levé tlačítko myši a stěna bude zakreslena. b) Délku stěny můžete definovat také přímo zadáním číselné hodnoty na příkazové řádce. Pokud zadáte např. 2000, nakreslí se stěna délky 2 metry se začátkem v aktuálním výchozím bodě. Úhel se přitom řídí podle aktuálně nastaveného úhlu.. c) Kreslení délek a úhlů v pravoúhlém režimu : Přejete-li si pravoúhlé stěny, můžete stiskem klávesy F8 aktivovat tento režim. Dalším stiskem F8 se pravoúhlý režim deaktivuje. Nyní stačí stanovit směr v ose x nebo v ose y a můžete přímo zadávat délku stěny. Také úhel můžete zadávat exaktně jako číselnou hodnotu. V orto-režimu zadejte úhel pomocí znaku <, např. <30. SelectionProf_Prirucka_CZ.pdf 113 / 146

114 Segment stěny se tím nastaví do úhlu 30 stupňů vůči předchozímu segmentu stěny. Poté můžete zadat přesnou délku šikmé stěny jako číselnou hodnotu. 5. U dalšího segmentu stěny postupujte stejně. Dají se zadávat také zaoblené stěny. Na příkazovém řádku se musí napsat GE a potvrdit klávesou Enter. Poté se myší vybere střed poloměru kruhového segmentu a potom se stanoví koncový bod kruhového oblouku. Pokud má být další navazující segment opět rovný, musí se napsat LI a povrdit klávesou Enter. Chcete-li konstrukci stěny ukončit, stiskněte Enter. 114 / 146 SelectionProf_Prirucka_CZ.pdf

115 6.4 Definovat okna / dveře / stavební otvory U oken, dveří a stavebních otvorů se vybere nejprve styl a potom rozměry a polohy. Jednotlivé funkce jsou zde vysvětleny na příkladě dveří. U oken a stavebních otvorů se postupuje analogicky. 1) Výběr stylu dveří (resp. stylu oken, stylu stavebních otvorů) 2) Výběr levé nebo pravé dveře 3) Rozměry: šířka a výška definují vnější rozměry dveří. Výška práhu definuje výšku dolní hrany dveří nad podlahou. U dvojkřídlých dveří se výběr levých/pravých dveří nezohledňuje. 4) Dveře (okna, stavební otvory) lze definovat pomocí vzdálenosti od vztažného bodu (konec segmentu stěny). 5) U volby Volná poloha se poloha určuje volně pomocí myši. 6) Po zadání úhlu otevření se dveře budou zobrazovat otevřené v daném úhlu. SelectionProf_Prirucka_CZ.pdf 115 / 146

116 Polohování dveří, oken, stavebních otvorů Po nastavení všech parametrů se hodnoty potvrdí kliknutím na zelený háček. Opět se zobrazí okno AutoCAD. Vyberte jednu stěnu, do které mají být umístěny dveře (resp. okno, stavební otvor). Je třeba přesně trefit čáru příslušné stěny. Vztažný bod se nastaví na levém nebo pravém konci segmentu stěny, podle toho, zda jste stěnu označili blíže k levému nebo pravému konci. 6.5 Úpravy oken / dveří / stavebních otvorů Mají-li být upravena již vložená okna, dveře, stavební otvory, lze to realizovat pomocí funkce Změnit okna, dveře a stavební otvory. K tomu jsou nutné tyto kroky: 1) Po výběru této funkce označte dveře / okno / stavební otvor. Musí se kliknout přesně na čáru tohoto objektu. 2) Otevře se asistent (dveře / okno / stavební otvor). Proveďte změny a potvrďte je kliknutím na zelený háček. 6.6 Výmaz oken / dveří / stavebních otvorů Okna, dveře a stavební otvory lze vymazat pomocí ikony Smazat dílec na horní liště. Stačí kliknout na ikonu Smazat dílec a poté na požadovaný objekt (okno ). Výmaz se potvrdí stiskem klávesy Enter. 116 / 146 SelectionProf_Prirucka_CZ.pdf

117 6.7 Změna vlastností stěny Pomocí funkce Změnit vlastnosti stěny se dá dodatečně upravit výšky, tloušťka, materiál a vztažný bod stěny. Po kliknutí na tuto funkci se kurzor změní na malý čtverec. Tímto čtvercem se klikne na jednu čáru příslušné stěny. Stěna se pak zobrazí jako přerušovaná čára. Postupně lze označit několik několik stěn. Po označení všech stěn, které se mají upravit, se musí výběr potvrdit pravým tlačítkem myši nebo klávesou Enter. Otevře se dialog Upravit stěnu. 1 Změní výšku stěny 2 Změní tloušťku stěny 3 Změní materiál stěny 4 Změní vztažný bod stěny Nastavení se uloží kliknutím na zelený háček a vlastnosti stěny se změní. Pokud se mají změnit další stěny, musí se zopakovat příkaz Upravit stěnu. SelectionProf_Prirucka_CZ.pdf 117 / 146

118 6.8 Vložit nábytek nebo dekorativní prvky Výběr skříně Pomocí funkce 5. Vložit nábytek nebo dekorativní prvky můžete do interiéru vložit skříňky, zkonstruované pomocí SelectionProfessional. Navíc můžete využívat knihovnu různých již hotových skříněk standardních typorozměrů. Po volbě této funkce se otevře okno. Vyberte si odpovídající výkres. Po označení názvu souboru se v náhledovém okně zobrazí příslušný korpusový nábytek. Klikněte na Otevřít Vložit nábytek u stěny Po výběru požadované skříně z knihovny se kurzor myši změní na malý čtverec. Klikněte na stěnu, u které má stát nábytek. Důležité je přesně trefit čáru stěny. Po výběru stěny se korpus automaticky orientuje podél stěny. Vkládání skříní a jejich polohování je usnadněno tímto pomocným oknem. Aktuální bod vložení skříně (např. tady dole vpravo) Kliknutím na šedá tlačítka na vnějších rozích skříně se dá definovat bod vložení skříně. Aktuální bod vložení se zobrazuje červeně. Změna bodu vložení je nutná resp. účelná např. když je třeba skříňku umístit pravým dolním rohem přesně do kouta místnosti. Bod vložení má být v tomto případě zadní dolní pravý roh skříně. Stačí aktivovat kliknutím na tlačítko v rohu kvádru, barva se změní na červenou a signalizuje, že je aktivní. 118 / 146 SelectionProf_Prirucka_CZ.pdf

119 Skříň se nejprve před definitivním určením polohy zbrazuje ve formě kvádru, který můžete libovolně posunovat podél stěny. Skříňka se automaticky přizpůsobuje orientaci stěny. Nyní se dá skříňka v půdorysu posunout do kouta místnosti. Kliknutím na levé tlačítko myši se skříň usadí na tomto místě. Chcete-li skříňku odsunout z kouta (např. kvůli liště), můžete v poli Vzdálenost 2 zadat hodnotu. V našem příkl. -50 mm, pro posunutí skříně vlevo Vložit nábytek nebo dekorativní prvek k existujícímu objektu Pokud je už vložená jedna skříň, může se použít jako vztažný objekt pro další vkládanou skříňku. Objekt se pak může vložit v libovolné formě vpravo / vlevo nebo před / za či nad / pod již existující objekt. SelectionProf_Prirucka_CZ.pdf 119 / 146

120 Postup: Pomocí funkce Vložit nábytek nebo dekorativní prvky vyberte další skříň. Klikněte myší na již předtím vloženou skříňku. Otevře se nové okno. Pomocí šedých krychlí (1) můžete určit polohu nové skříně vůči existující skříni. Klikněte na krychli pro vložení skříně vpravo, vlevo, před, za, nad nebo pod stávající skříň. Vzdálenost 1 (2) definuje vzdálenost od existující skříně. Vložit položku opakovaně (3) umožňuje přímé vložení stejné skříně k existující skříni. Vložit nábytek s různou hloubkou (zarovnat čela nebo zarovnat záda) Pokud se vkládá např. horní skříňka, může se orientovat podle již vložené vysoké skříně. Postup: 1. Vložit do interiéru vysokou skříň 2. Vybrat horní skříňku 3. Vybrat vysokou skříň jako vztažný bod 4. Přejít na druhou záložku (viz obr. vlevo) 5. Uchopit skříň za šedou kostuku a táhnout nahoru (1) a dozadu (2). 120 / 146 SelectionProf_Prirucka_CZ.pdf

121 6. Kliknout na zelený háček. Skříňka je vložena. Otočit skříň Pod třetí záložkou najdete funkce pro otáčení. Nejprve se vybere odpovídající osa otáčení a poté se nastaví úhel otočení. Tento se dá zadat z klávesnice jako číslo nebo pomocí myši po odemčení zámku. SelectionProf_Prirucka_CZ.pdf 121 / 146

122 6.9 Vymazat položku Klikněte na ikonu Vymazat položku na horní liště Selection. Potom vyberte skříň nebo objekt, který má být vymazán Posunout / otočit položku Pokud chcete přesunout skříň nebo jiný objekt, klikněte na ikonu Přesunout položku na horní liště Selection. Poté vybrat objekt kliknutím na levé tlačítko myši, definovat základní bod na přesunovaném objektu a přesunout na požadované místo. Pokud chcete otočit skříň nebo objekt, klikněte na ikonu Otočit položku. Následně vybrat objekt, který se má otočit. Poté stanovit polohu středu otáčení a zadat úhel otočení. Toto lze provést volným otáčením pomocí myší nebo zadáním přesné hodnoty úhlu otočení (+ vlevo, - vpravo) Vybrat a vložit dekorativní objekty Pro co nejvíce realistické zobrazení situace v interiéru jsou v systému uložené různé dekorativní prvky. Po aktivaci funkce Vložit nábytek nebo příslušenství vyberte složku Deko. V této složce najdete různé podsložky pro různé zařízení interiéru. Vyberte si požadovaný dekorativní prvek. Potom se objeví hlavní okno AutoCAD, kurzor se změnil na malý čtverec. Nyní můžete kliknout na stěnu, na skříňku nebo na podlahu, podle toho, k čemu chcete umístit vybraný dekorativní objekt. Dekorativní prvky se vkládají stejným postupem jako skříně. 122 / 146 SelectionProf_Prirucka_CZ.pdf

123 Příklad: vložení dřezu Následující příklad ukazuje, jak se do sestavy může vložit dřez. Sestava skříní je už hotová a nyní se má do druhé skříně zleva vložit dřez. Nyní se příkazem Vložit nábytek nebo dekorativní prvky z knihovny vybere dřez a jako vztažný objekt se označí druhá skříň zleva. Následně se v dialogu Vložit artikel vybere orientační čtverec Nahoře a v poli Vzdálenost 1 se zadá tloušťka pracovní desky (38 mm). SelectionProf_Prirucka_CZ.pdf 123 / 146

124 Po zadání vzdálenosti 1 se stiskne klávesa Enter a v okně CAD se zobrazí náhled. Poté se v okně CAD zobrazí nastavení. Správné nastavení je třeba uložit kliknutím na zelený háček. Systém potom do korpusu vloží dřez. 124 / 146 SelectionProf_Prirucka_CZ.pdf

125 6.12 Definovat rastr Rastr se může používat např. pro umístění skříní do určité výšky. Toto je potřebné např. při použití soklů v návrhu sestavy. Ale také horní skříňky lze s pomocí rastru snadnou umístit do správné výšky. Kdy by se měl definovat rastr? Ne vždy se musí definovat rastr. Pokud má skříň vlastní sokl, může se rovnou položit na podlahu místnosti v návrhu sestavy. U skříní se soklovými nohami se vždy musí definovat rastr. Soklové nohy mají variabilní výšku a nelze přesně definovat jejich výšku. Skříň s pevným soklem bez výškového rastru Skříň se soklovými nohami bez výškového rastru. Vztažný bod leží na dně korpusu. Skříň se soklovými nohami a s výškovým rastrem nastaveným např. na 110 mm (požadovaná výška soklu) SelectionProf_Prirucka_CZ.pdf 125 / 146

126 Definování rastru Rastr se spouští v asistentovi pro navrhování místnosti. Hodnoty se nastavují pomocí funkce Definovat rastr. Název Výška Pro označení rastru lze vybrat libovolný název. Pro změnu názvu je třeba dvojklik do pole s názvem Tady se nastavuje požadovaná výška rastru. Výška se počítá vždy od podlahy (0 mm) Rastr Vypnutý / Zapnutý Šipka nahoru znamená, že všechny vkládané skříně budou nad linií rastru. Šipka dolů znamená, že skříně se vloží pod linii rastru. Vloží nový rastr Vymaže existující rastr Slouží k uložení provedených změn hodnot nebo nastavení. 126 / 146 SelectionProf_Prirucka_CZ.pdf

127 Rastr jako šířkový rastr Rastr se dá používat nejen jako výškový ale také šířkový rastr. Díky tomu pak lze skříně vkládat podél stěny v přesných rozestupech. Vzdálenost rohu Hloubka Rozčlenění Stejné rozteče Lineární členění Udává vzdálenost rohu od konce stěny Definuje hloubku rastru v místnosti Definuje na kolik částí se má rozdělit segment stěny Provede se stejnoměrné rozčlenění Ročlenění se definuje formou zápisu např. 400mm:200mm:400mm:1 Použití rastru Po definování rastru se dá jeho použití zapínat a vypínat pomocí funkce Zobrazit / skrýt rastr. Pokud je aktivní jen jeden rastr, pak se tento rastr používá hned při vložení skříně. Pokud je např. aktivní rastr A1 s výškou 110 a pak se vloží dolní skříň, bude dno skříně přesně 110 mm nad podlahou. Pokud je definovaných více rastrů, musí se vybrat ten rastr, který má sloužit při vložení skříně. Toto se nejlépe dělá v perspetkivním zobrazení místnosti. SelectionProf_Prirucka_CZ.pdf 127 / 146

128 6.13 Funkce pro šikmé stropy Vložit stropní prvky Pomocí funkce Vložit stropní prvky se do místnosti vkládají stropní prvky. Stropní prvek se nejsnadnějí vkládá v půdorysném zobrazení místnosti. Po spuštění této funkce se musí nastavit výška půdní nadezdívky, výška místnosti a sklon střechy. Sklon střechy by se měl zadávat podle výšky půdní nadezdívky a výšky místnosti, jinak se hodnota přepíše. Po zadání hodnot se nastavení potvrdí kliknutím na zelený háček. Opět se zobrazí okno AutoCAD. Nyní se musí vybrat stěna, která hraničí se šikmým stropem. Malým čtverečkem je třeba kliknout přesně na čáru příslušné stěny. Jako další se musí udat směr střechy. K tomu se myší klikne do prostoru, aby se udal směr hřebene střechy. Pro vložení dalších střešních prvků se musí opět spustit funkce Vložit stropní prvky. Tato funkce vkládá vždy jeden střešní prvek. 128 / 146 SelectionProf_Prirucka_CZ.pdf

129 Přizpůsobit stěny dle střechy Pomocí funkce Přizpůsobit stěny dle střechy se mohou stěny zkrátit na vložené střešní prvky. Po spuštění této funkce se musí vybrat všechny stěny, které sousedí se střešním prvkem. Po označení všech stěn se výběr potvrdí pravým tlačítkem myši nebo klávesou Enter. Následně se musí vybrat příslušný střešní prvek. Nyní se stěny přizpůsobí střešnímu prvku. SelectionProf_Prirucka_CZ.pdf 129 / 146

130 Průsečnice střešních prvků Pomocí funkce Průsečnice střešních prvků lze vytvořit spojení jednotlivých střešních prvků. Pokud se protínají dva šikmé střešní prvky, musí se odstranit přesahy. Protínají se vždy dva střešní prvky, t.j. střešní prvky se vzájemně spojí a přesahy se odstraní. Po spuštění této funkce se musí kliknutím označit střešní prvky, které se mají spojovat. Pokud se mají spojovat ještě další střešní prvky, musí se opět spustit tato funkce. TIP: Touto funkcí lze postupně sloučit několik střešních prvků do jednoho střešního prvku. Proto je výhodné nejprve pospojovat všechny střešní prvky a až potom přizpůsobit stěny střešnímu prvku Funkce pro dílce Pracovní desku a sokl lze lze do konstrukce skříně vložit už v modulu Designer. Takto vložená pracovní deska a sokl se ale vztahuje vždy jen k jediné skříni. Pokud je třeba konstruovat sokl nebo pracovní desku pro více skříní, pak je výhodné použít funkci v modulu pro navrhování sestavy v místnosti. Tato funkce při konstruování soklu a pracovní desky zohledňuje více skříní Funkce pro pracovní desky Postup při výběru Pracovní desky se dají vložit na libovolné skříně. Toto může probíhat jednotlivě nebo na několika skříních současně. Při vkládání pracovní desky na více skříní je třeba dbát na stejnou výšku všech skříní, aby žádná skříň nebyla vyšší. Optimální je vybírat skříně postupně jednu po druhé v pořadí. U rohové sestavy s pravoúhlou rohovou skříní stačí označit první a poslední skříň. Pracovní deska se pak automaticky zkonstruuje na všechny skříně. Musí se označit přesně linie skříně, nejlépe bok skříně. Pokud rohová skříň v sestavě není pravoúhlá, musí se označit každá skříň jednotlivě. 130 / 146 SelectionProf_Prirucka_CZ.pdf

131 Rohová sestava s pravoúhlou skříní Stačí vybrat první (1) + posldní (2) skříň Rohová sestava s ne-pravoúhlou rohovou skříní (např. s dvířky 45 ). Musí se vybrat každá skříň jednotlivě. Nejprve se vybere první (1) a pak postupně druhá (2) až poslední (4) skříň Nastavení pracovních desek Přesah vpředu Přesah pracovní desky vpředu, vztaženo na bok korpusu Přesah vzadu Přesah pracovní desky vzadu Přesah vpravo Přesah pracovní desky vpravo Přesah vlevo Přesah pracovní desky vlevo Spojit segmenty Změní obrys pracovní desky ze zešikmeného rohu na pravoúhlý roh. Po kliknutí na dvojitou šipku za Spojit SelectionProf_Prirucka_CZ.pdf 131 / 146

132 segmenty se levým tlačítkem myši označí obě hrany, hraničící se šikmou hranou. Tím se odstraní šikmá hrana a vzájemně se spojí obě označené hrany. Přesazení výšky Vzdálenost desky od skříně je standardně 0. Funkci lze využít také k vytvoření nástěnné police nad skříněmi Tloušťka desky Tloušťka pracovní desky Po nastavení hodnot se funkce ukončí kliknutím na zelený háček a pracovní deska se zabuduje do sestavy. Rozdělit pracovní desku (s návrhem) Pracovní desky se mohou rozdělit. Tento krok je obvykle nutný u pracovních desek tvaru L. Existuje možnost nechat zobrazit automatický návrh rozdělení pracovní desky. K tomu se používá funkce Rozdělit pracovní desku. Následně se na pracovní desce vybere jedna libovolná čára. V závislosti na tvaru pracovní desky se zobrazí různé návrhy rozdělení desky. Nejlépe je to vidět v půdorysu. Pak se vybere jedna z nabízených dělících linií a deska se na tomto místě rozdělí. Pro potvrzení klikněte na zelený háček. Pracovní desky lze odstranit pomocí standardní funkce Vymazat položku Rozdělit pracovní desky (z bodu do bodu) 132 / 146 SelectionProf_Prirucka_CZ.pdf

133 Příklad nahoře ukázal automatické návrhy rozdělení desky. Může se ale stát, že je třeba rozdělit pracovní desku zcela individuálně. K tomu se používá funkce Rozdělit pracovní desku (z bodu do bodu). Také tady se nejprve klikne na hranu pracovní desky. Potom se vybere první bod (1) a pak druhý bod (2) dělicího řezu. Oba tyto body se pak spojí dělicí linií a pracovní deska se rozdělí. Izolovat / zobrazit prvky Někdy může být obtížné vybrat přesně ten správný návrh dělící linie nebo ručně určit dělicí řez. Proto se dílce dají izolovat. Tím se zobrazuje pouze izolovaný dílec, všechny ostatní zůstávají skryté. Tato funkce se spouští kliknutím na Izolovat prvky a pak se vybere příslušný dílec, např. pracovní deska. Nyní lze provést potřebnou akci, např. rozdělení pracovní desky. Možnost zobrazit dílce izolovaně je ale užitečná i u jiných funkcní, např. při ručním kótování. Funkce Zobrazit prvky opět zapíná zobrazení všech dílců. Zobrazují se všechny prvky Zobrazuje se jen izolovaná pracovní deska SelectionProf_Prirucka_CZ.pdf 133 / 146
