1

2 Tuto příručku vydává: MAZRi, spol.s r.o. Vránova 1154/ Brno Všechna práva vyhrazena. 2

3 OBSAH Schéma č.: 1 Klíč ke čtení elektrických schémat IVECO a označování elektrických kabelů 5 Schéma č.: 2 Osazení hlavní propojovací jednotky (UCI) 6 Schéma č.: 3 Osazení hlavní propojovací jednotky (UCI) - pojistky 7 Schéma č.: 4 Osazení hlavní propojovací jednotky (UCI) - přídavné pojistky 8 Schéma č.: 5 Elektronický ovládač podvozku (IBC) - pozice relé 9 Schéma č.: 6 Osazení hlavní propojovací jednotky (UCI) - relé 10 Schéma č.: 7 Umístění řídicích jednotek a přídavných relé 11 Schéma č.: 8 Stěnové průchodky 12 Schéma č.: 9 Body ukostření vozidla 13 Schéma č.: 10 Spouštění motoru z kabiny vozidla 14 Schéma č.: 11 Spouštění motoru z motorového prostoru 15 Schéma č.: 12 Dobíjení 16 Schéma č.: 13 Ukazatel paliva v nádrži 17 Schéma č.: 14 Teplota chladící kapaliny tlak oleje 18 Schéma č.: 15 Tachograf otáčkoměr 19 Schéma č.: 16 Panely optické indikace (kontrolky) 20 Schéma č.: 17 Vnitřní osvětlení kabiny 21 Schéma č.: 18 Venkovní poziční osvětlení 22 Schéma č.: 19 Potkávací a dálková světla 23 Schéma č.: 20 Zadní mlhové světlo a světlo zařazení zpětné rychlosti 24 Schéma č.: 21 Směrová světla výstražná světla 25 Schéma č.: 22 Brzdová světla houkačka 26 Schéma č.: 23 Stěrače čelního skla elektrické topení kabiny 27 Schéma č.: 24 Vnitřní osvětlení 28 Schéma č.: 25 ABS 29 Schéma č.: 26 Elektronická řídicí jednotka motoru EDC 7 (konektor B/I) 30 Schéma č.: 27 Elektronická řídicí jednotka motoru EDC 7 (konektor B/II) 32 Schéma č.: 28 Elektronická řídicí jednotka motoru EDC 7 (konektory A a C) 34 Schéma č.: 29 Elektronický ovladač podvozku (IBC/I) 35 Schéma č.: 30 Elektronický ovladač podvozku (IBC/II) 37 Schéma č.: 31 Vzduchové odpružení přední/zadní nápravy 38 Schéma č.: 32 Vzduchové odpružení zadní nápravy 39 3

4 4

5 Schéma č.: 1 Klíč ke čtení elektrických schémat IVECO a označování elektrických kabelů ČÍSLOVÁNÍ A BAREVNÁ OZNAČENÍ KABELŮ IVECO 1111 modrý 2222 bílý 3333 žlutý 4444 šedý 5555 oranžový 6666 fialový 7777 červený 8888 zelený 9999 růžový 0000 hnědý optická a zvuková znamení osvětlení - hlavní světlomety boční, zadní a poziční osvětlení vnitřní osvětlení kabiny optická znamení a měřicí prvky optická znamení napájení z baterií (+30) napájení po klíčku (+15) elektricky ovládané mechanické části ukostření (31) 5

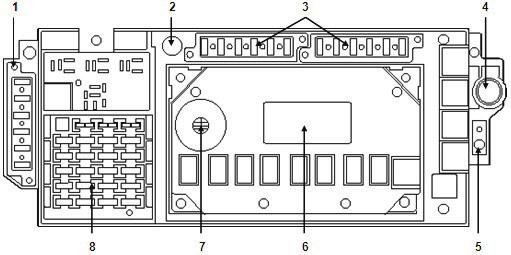

6 Schéma č.: 2 Osazení hlavní propojovací jednotky (UCI) Obrázek Držák přídavných pojistek Proudová zásuvka Držák přídavných pojistek 30ti kolíková diagnostická zásuvka Tlačítko vyblikávání závad EDC Elektronický ovladač podvozku Zvukový hlásič směrových/výstražných světel Hlavní propojovací jednotka 6

7 Schéma č.: 3 Osazení hlavní propojovací jednotky (UCI) - pojistky Obrázek 2 01 Elektrická zrcátka 5 A 02 Kontrolky přístroje alternátor (+15) 5 A sklopená kabina 03 Tachograf (A1) spínač výstražných světel 5 A 04 Imobilizér diagnostická zásuvka (+30) 5 A 05 EDC 7 5 A 06 Zásuvka přípojného vozidla konektor pro 5 A dodatečnou instalaci 07 Směrová světla 10 A 08 Zapalovač stropní osvětlení ostřikovače 10 A světlometů centrální zamykání sluneční clona 09 Světlo zařazení zpětné rychlosti 10 A 10 Dálková/potkávací hlavní světla 10 A 11 Dálková/potkávací hlavní světla 10 A 12 Houkačka 10 A 13 Stěrače čelního skla/hlavních světlometů 10 A 14 Vyhřívání a odmrazování čelního skla 20 A 15 Brzdová světla 10 A 16 Elektrické motorky nastavování zpětných zrcátek 20 A 17 Vyhřívání zpětných zrcátek 10 A 18 Mlhová světla 10 A 19 Poziční světla 10 A 20 Poziční světla stěrače hlavních světlometů 10 A 7

8 Schéma č.: 4 Osazení hlavní propojovací jednotky (UCI) - přídavné pojistky Obrázek /3 1 Vyhřívání čelního skla (+30) 30 A 2 Vyhřívání čelního skla (+30) 30 A 3 Přídavné topení (+30) 10 A 4 Poziční světla 5 A 5 Poziční světla 5 A 6 Brzdová světla 5 A 70000/1 1 Vyhřívaný jemný palivový filtr (+30) 20 A 2 ABS (+30) 20 A 3 ABS (+15) 5 A 4 Předpříprava pro dodatečné montáže (+15) 10 A 5 Předpříprava pro dodatečné montáže (+30) 10 A 6 Předpříprava pro dodatečné montáže (+58) 10 A 70000/2 1 E.C.A.S. (+15) 15 A 2 Vyhřívaný hrubý palivový filtr (+30) 20 A 3 Měnič napětí (+30) 10 A 4 Přídavné topení klimatizace (+30) 20 A 5 Přídavné světlomety osvětlení spřahadla (+30) 10 A 6 Mlhová světla majáky vyhřívané sedačky 10 A (+15/1) 8

9 Schéma č.: 5 Elektronický ovládač podvozku (IBC) - pozice relé Obrázek 4 Levá přední poziční a obrysová světla, pravá zadní poziční světla, osvětlení registrační značky, levá poziční a obrysová světla přípojného vozidla Pravá přední poziční a obrysová světla, levá zadní poziční světla, zadní obrysová světla, pravá poziční a obrysová světla přípojného vozidla Levé brzdové světlo, pravé brzdové světlo, brzdové světlo přípojného vozidla Levé/pravé zadní mlhové světlo, kontrolka mlhového světla na tlačítku přístrojového panelu, mlhové světlo přípojného vozidla Pravé potkávací světlo Levé dálkové světlo Pravé dálkové světlo Levé potkávací světlo Cyklovač stěračů čelního skla R1 R2 R3 R4 R5 R6 R7 R8 R9 9

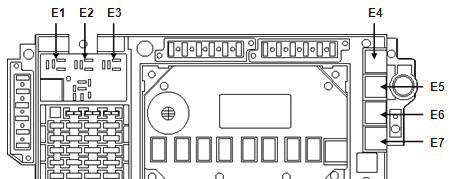

10 Schéma č.: 6 Osazení hlavní propojovací jednotky (UCI) - relé Obrázek Relé odpojování spotřebičů při spouštění motoru E Relé řazení vedlejšího pohonu E Relé houkačky E Relé ovládání vyhřívání jemného palivového filtru E Relé zapnutí předních mlhových světel E Relé pro přídavné světlomety E Relé ovládání vyhřívání hrubého palivového filtru E7 10

11 Schéma č.: 7 Umístění řídicích jednotek a přídavných relé Obrázek Elektronická řídící jednotka ABS Elektronická řídící jednotka E.C.A.S. Relé/diodový držák pro ABS Relé vyhřívání čelního skla (na přání) Napájecí modul pro IVECO Control 2. úroveň 11

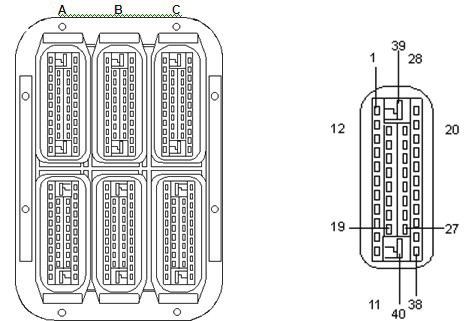

12 Schéma č.: 8 Stěnové průchodky Obrázek 7 A B C D E F Výbava na přání EDC 7 Stěrače čelního skla osvětlení zadní části vozidla Automatická převodovka Osvětlení přední části vozidla brzdové snímače E.C.A.S. ABS 12

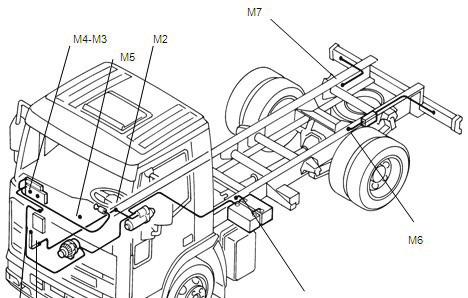

13 Schéma č.: 9 Body ukostření vozidla Obrázek 8 M1 M2 M3 M4 M5 M6 M7 T1-T2 Ukostření baterií Ukostření spouštěče Vnitřní ukostření v kabině Vnitřní (signální) ukostření v kabině Ukostření přístrojového panelu Ukostření na levém příčníku rámu Ukostření na pravém příčníku rámu Ukostření kabina/rám (ekvipotencionální prýmek) 13

14 Schéma č.: 10 Spouštění motoru z kabiny vozidla Alternátor Spouštěč Odpor žhavení ve sběrači sání Relé odpojování spotřebičů při spouštění motoru Relé žhavení motoru Zadní sdružená svítilna Spínač světel zařazení zpětné rychlosti a znemožnění spuštění motoru Spínač signalizace sklopené kabiny Spínač zamezení spuštění motoru při uvolněné parkovací brzdě Kontrolka dobíjení Kontrolka žhavení Držák pojistky Elektronická řídící jednotka motoru 14

15 Schéma č.: 11 Spouštění motoru z motorového prostoru Alternátor Spouštěč Odpor žhavení ve sběrači sání Relé odpojování spotřebičů při spouštění motoru Relé žhavení motoru Zadní sdružená svítilna Spínač testu kontrolek Spínač spouštění motoru z motorového prostoru Spínač vypínání motoru z motorového prostoru Spínač světel zařazení zpětné rychlosti a znemožnění spuštění motoru Spínač signalizace sklopené kabiny Spínač zamezení spuštění motoru při uvolněné parkovací brzdě Kontrolka dobíjení Kontrolka žhavení Držák pojistky Elektronická řídící jednotka motoru 15

16 Schéma č.: 12 Dobíjení Alternátor Relé odpojování spotřebičů při spouštění motoru Kontrolka dobíjení 16

17 Schéma č.: 13 Ukazatel paliva v nádrži XXXXX Relé závady brzdové soustavy vozidla Relé odpojování spotřebičů při spouštění motoru Ukazatel tlaku brzdového okruhu přední/zadní nápravy Ukazatel hladiny paliva v nádrži s vestavěnou kontrolkou Snímač hladiny paliva v nádrži se spínačem nízké hladiny Spínač nízké hladiny brzdové kapaliny okruhu zadní nápravy Elektronický otáčkoměr Spínač testu kontrolek Spínač vzducho-kapalinového brzdového převáděče přední nápravy Spínač vzducho-kapalinového brzdového převáděče zadní nápravy Držák tří diod 1 A (dvě se společnou katodou) Elektronická řídící jednotka ABS 17

18 Schéma č.: 14 Teplota chladící kapaliny tlak oleje Relé odpojování spotřebičů při spouštění motoru Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Snímač tlaku mazání motoru a teploty motorového oleje Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou 0 Elektronická řídící jednotka motoru Snímač teploty chladicí kapaliny 18

19 Schéma č.: 15 Tachograf otáčkoměr Relé odpojování spotřebičů při spouštění motoru Elektronický tachograf Snímač tachografu a tachometru Elektronický otáčkoměr Snímač klikového hřídele Snímač vačkového hřídele Diagnostická (30ti kolíková) zásuvka vozidla Elektronická řídící jednotka motoru 19

20 Schéma č.: 16 Panely optické indikace (kontrolky) Alternátor Relé odpojování spotřebičů při spouštění motoru Ukazatel tlaku brzdového okruhu přední/zadní nápravy Spínač parkovací brzdy Spínač signalizace zanesení vzduchového filtru Přepínač ovládání motorové brzdy Spínač testu kontrolek Spínač signalizace zařazení redukovaných rychlostních stupňů Spínač signalizace sklopené kabiny Kontrolka zapnutí vnějšího osvětlení vozidla Kontrolka zapnutí dálkových světel vozidla Kontrolka zatažení parkovací brzdy Kontrolka spuštění výfukové brzdy Kontrolka systému ABS Kontrolka opotřebení brzd kol přední nápravy Kontrolka opotřebení brzd kol zadní nápravy Kontrolka dobíjení Kontrolka zanesení vzduchového filtru Kontrolka směrových světel tahače Kontrolka výstražných světel Kontrolka směrových světel přípojného vozidla Kontrolka žhavení Kontrolka přítomnosti vody v palivovém filtru Kontrolka systému EDC Jednotka signalizace přítomnosti vody v palivovém filtru 20

21 Schéma č.: 17 Vnitřní osvětlení kabiny Relé odpojování spotřebičů při spouštění motoru Osvětlení popelníku Elektronický tachograf Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Ukazatel tlaku brzdového okruhu přední/zadní nápravy Ukazatel hladiny paliva v nádrži s vestavěnou kontrolkou Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou Elektronický otáčkoměr Spínač s vestavěnou kontrolkou zadních mlhových Spínač s vestavěnou kontrolkou varovných světel Přepínač vnějšího osvětlení Spínač testu kontrolek Pákový přepínač pod volantem s 5 funkcemi Kontrolka zapnutí vnějšího osvětlení vozidla Držák pojistky Skupina ovládačů elektrického vyhřívání kabiny Zapalovač 21

22 Schéma č.: 18 Venkovní poziční osvětlení Relé odpojování spotřebičů při spouštění motoru Světlomet s potkávacím, dálkovým a parkovacím Osvětlení registračního čísla Přední obrysové osvětlení Zadní obrysová svítilna Osvětlení popelníku Elektronický otáčkoměr Spínač s vestavěnou kontrolkou zadních mlhových Spínač s vestavěnou kontrolkou varovných světel Přepínač vnějšího osvětlení Spínač testu kontrolek Pákový přepínač pod volantem s 5 funkcemi Kontrolka zapnutí vnějšího osvětlení vozidla Držák pojistky Skupina ovládačů elektrického vyhřívání kabiny Zapalovač 22

23 Schéma č.: 19 Potkávací a dálková světla Relé odpojování spotřebičů při spouštění motoru Zařízení pro nastavení výšky světlometů Světlomet s potkávacím, dálkovým a parkovacím Osvětlení popelníku Elektronický otáčkoměr Spínač s vestavěnou kontrolkou zadních mlhových Spínač s vestavěnou kontrolkou varovných světel Přepínač vnějšího osvětlení Přepínač ovládání výšky světlometů Spínač testu kontrolek Pákový přepínač pod volantem s 5 funkcemi Kontrolka zapnutí dálkových světel vozidla Držák pojistky Skupina ovládačů elektrického vyhřívání kabiny Zapalovač 23

24 Schéma č.: 20 Zadní mlhové světlo a světlo zařazení zpětné rychlosti Relé odpojování spotřebičů při spouštění motoru Zadní sdružená svítilna Spínač s vestavěnou kontrolkou zadních mlhových Přepínač vnějšího osvětlení Spínač světel zařazení zpětné rychlosti a znemožnění spuštění motoru Pákový přepínač pod volantem s 5 funkcemi Držák pojistky Zásuvka (7mi kolíková) pro přídavná elektrická připojení přípojného vozidla 24

25 Schéma č.: 21 Směrová světla výstražná světla Relé odpojování spotřebičů při spouštění motoru Přední směrová svítilna Boční směrová svítilna Zadní sdružená svítilna Elektronický tachograf Spínač s vestavěnou kontrolkou varovných světel Pákový přepínač pod volantem s 5 funkcemi Kontrolka směrových světel tahače Kontrolka výstražných světel Kontrolka směrových světel přípojného vozidla Držák pojistky Zásuvka (7mi kolíková) pro elektrická připojení přípojného vozidla 25

26 Schéma č.: 22 Brzdová světla houkačka Houkačka Relé odpojování spotřebičů při spouštění motoru Relé houkačky Zadní sdružená svítilna Spínač brzdových světel Pákový přepínač pod volantem s 5 funkcemi Držák pojistky Elektronická řídící jednotka motoru Elektronická řídící jednotka ABS 26

27 Schéma č.: 23 Stěrače čelního skla elektrické topení kabiny Relé odpojování spotřebičů při spouštění motoru Pákový přepínač pod volantem s 5 funkcemi Elektrické čerpadlo ostřikovačů čelního skla Jednotka stěračů čelního skla Držák pojistky Skupina ovládačů elektrického vyhřívání kabiny 27

28 Schéma č.: 24 Vnitřní osvětlení Relé odpojování spotřebičů při spouštění motoru Relé řazení vedlejšího pohonu Stropní osvětlení vnitřního prostoru kabiny Obslužné nastavitelné světlo kabiny Spínač vnitřního osvětlení Spínač vnitřního osvětlení Dveřní spínač vnitřního osvětlení Pákový přepínač pod volantem s 5 funkcemi Držák pojistky Zapalovač 28

29 Schéma č.: 25 ABS Relé odpojování spotřebičů při spouštění motoru Spínač nízké hladiny brzdové kapaliny okruhu zadní nápravy Spínač vzducho-kapalinového brzdového převáděče přední nápravy Spínač vzducho-kapalinového brzdového převáděče zadní nápravy Kontrolka závady brzdového systému vozidla Kontrolka systému ABS Držák tří diod 1 A (dvě se společnou katodou) Diagnostická (30ti kolíková) zásuvka vozidla Elektro-magnetický ventil ABS Indukční snímač ABS 29

30 Schéma č.: 26 Elektronická řídicí jednotka motoru EDC 7 (konektor B/I) XXXXX Relé závady brzdové soustavy vozidla Alternátor Spouštěč Odpor žhavení ve sběrači sání Relé odpojování spotřebičů při spouštění motoru Relé žhavení motoru Relé ovládání vyhřívání jemného palivového filtru Relé ovládání vyhřívání hrubého palivového filtru Elektronický tachograf Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou Spínač spojkového pedálu Přepínač vnějšího osvětlení Přepínač ovládání motorové brzdy Spínač testu kontrolek Spínač spouštění motoru z motorového prostoru Spínač vypínání motoru z motorového prostoru Tlačítko kontroly systému EDC Spínač brzdových světel Spínač světel zařazení zpětné rychlosti a znemožnění Spínač signalizace sklopené kabiny Spínač zamezení spuštění motoru při uvolněné parkovací brzdě Spínač ovládání motorové brzdy Pákový přepínač pod volantem s 5 funkcemi Kontrolka zatažení parkovací brzdy Kontrolka dobíjení Kontrolka programovatelného omezovače rychlosti (XXXXX) Kontrolka systému EDC Odpor vyhřívání palivového filtru Držák pojistky 30

31 Schéma č.: 26 Elektronická řídicí jednotka motoru EDC 7 (konektor B/I) (pokračování) Diagnostická (30ti kolíková) zásuvka vozidla Elektro-magnetický ventil ovládání motorové brzdy Elektronická řídící jednotka motoru Snímač polohy plynového pedálu Jednotka signalizace přítomnosti vody v palivovém filtru 31

32 Schéma č.: 27 Elektronická řídicí jednotka motoru EDC 7 (konektor B/II) XXXXX Relé závady brzdové soustavy vozidla Alternátor Spouštěč Relé odpojování spotřebičů při spouštění motoru Elektronický tachograf Snímač tachografu a tachometru Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Spínač nízké hladiny brzdové kapaliny okruhu zadní nápravy Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou Elektronický otáčkoměr Přepínač vnějšího osvětlení Přepínač ovládání motorové brzdy Spínač testu kontrolek Tlačítko kontroly systému EDC Spínač signalizace sklopené kabiny Pákový přepínač pod volantem s 5 funkcemi Pákový přepínač pod volantem se 6 funkcemi Kontrolka zatažení parkovací brzdy Kontrolka spuštění výfukové brzdy Kontrolka dobíjení Kontrolka sklopené kabiny Kontrolka programovatelného omezovače rychlosti (XXXXX) Kontrolka žhavení Kontrolka systému EDC Držák tří diod 1 A (dvě se společnou katodou) Držák pojistky Diagnostická (30ti kolíková) zásuvka vozidla Elektronická řídicí jednotka imobilizéru Elektronická řídící jednotka motoru Jednotka signalizace přítomnosti vody v palivovém filtru 32

33 Schéma č.: 27 Elektronická řídicí jednotka motoru EDC 7 (konektor B/II) (pokračování) Elektronická řídící jednotka ABS 33

34 Schéma č.: 28 Elektronická řídicí jednotka motoru EDC 7 (konektory A a C) Snímač tlaku mazání motoru a teploty motorového oleje Snímač teploty paliva Snímač klikového hřídele Snímač vačkového hřídele Elektro-magnetický ventil vstřikovače Elektro-magnetický ventil regulátoru tlaku Elektronická řídící jednotka motoru Snímač teploty chladicí kapaliny Snímač množství (teploty a tlaku) nasávaného vzduchu Snímač tlaku vstřikovaného paliva 34

35 Schéma č.: 29 Elektronický ovladač podvozku (IBC/I) Alternátor Relé odpojování spotřebičů při spouštění motoru Relé napájení spotřebičů při spuštěném motoru (ovládání D+) Světlomet s potkávacím, dálkovým a parkovacím Zařízení pro nastavení výšky světlometů Světlomet s potkávacím, dálkovým a parkovacím Zadní sdružená svítilna Osvětlení registračního čísla Přední obrysové osvětlení Zadní obrysová svítilna Osvětlení popelníku Elektronický tachograf Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Ukazatel hladiny paliva v nádrži s vestavěnou kontrolkou Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou Elektronický otáčkoměr Spínač s vestavěnou kontrolkou zadních mlhových Spínač s vestavěnou kontrolkou varovných světel Přepínač vnějšího osvětlení Přepínač ovládání výšky světlometů Přepínač ovládání motorové brzdy Spínač testu kontrolek Spínač brzdových světel Spínač signalizace sklopené kabiny Pákový přepínač pod volantem s 5 funkcemi Kontrolka spuštění výfukové brzdy Kontrolka dobíjení Kontrolka programovatelného omezovače rychlosti (XXXXX) Držák pojistky 35

36 Schéma č.: 29 Elektronický ovladač podvozku (IBC/I) (pokračování) Zásuvka (7mi kolíková) pro elektrická připojení přípojného vozidla Zásuvka (7mi kolíková) pro přídavná elektrická připojení přípojného vozidla Diagnostická (30ti kolíková) zásuvka vozidla Skupina ovládačů elektrického vyhřívání kabiny Zapalovač Jednotka signalizace přítomnosti vody v palivovém filtru 36

37 Schéma č.: 30 Elektronický ovladač podvozku (IBC/II) XXXXX Kontrolka závady ovladače podvozku (IBC) Alternátor Relé odpojování spotřebičů při spouštění motoru Relé napájení spotřebičů při spuštěném motoru (ovládání D+) Přední směrová svítilna Boční směrová svítilna Zadní sdružená svítilna Elektronický tachograf Ukazatel tlaku motorového oleje s vestavěnou bezpečnostní kontrolkou Ukazatel hladiny paliva v nádrži s vestavěnou kontrolkou Ukazatel teploty chladící kapaliny motoru s vestavěnou bezpečnostní kontrolkou Elektronický otáčkoměr Spínač s vestavěnou kontrolkou varovných světel Spínač testu kontrolek Spínač signalizace sklopené kabiny Pákový přepínač pod volantem s 5 funkcemi Kontrolka zapnutí dálkových světel vozidla Kontrolka zatažení parkovací brzdy Kontrolka opotřebení brzd kol přední nápravy Kontrolka opotřebení brzd kol zadní nápravy Kontrolka dobíjení Kontrolka směrových světel tahače Kontrolka výstražných světel Kontrolka směrových světel přípojného vozidla Elektrické čerpadlo ostřikovačů čelního skla Jednotka stěračů čelního skla Diagnostická (30ti kolíková) zásuvka vozidla Spínač opotřebení brzd přední nápravy Spínač opotřebení brzd zadní nápravy Jednotka signalizace přítomnosti vody v palivovém filtru 37

38 Schéma č.: 31 Vzduchové odpružení přední/zadní nápravy Relé odpojování spotřebičů při spouštění motoru Elektronický tachograf Polohový snímač zadní nápravy Polohový snímač přední nápravy Spínač signalizace závady na okruhu vzduchového odpružení Spínač testu kontrolek Pákový přepínač pod volantem s 5 funkcemi Kontrolka závady systému odpružení vozidla Kontrolka nízkého tlaku okruhu odpružení vozidla Kontrolka jízdní výšky vozidla Držák pojistky Diagnostická (30ti kolíková) zásuvka vozidla Elektro-magnetický ventil vzduchotlakého rozdělovače přední nápravy Elektro-magnetický ventil vzduchotlakého rozdělovače zadní nápravy Elektronická řídící jednotka systému WABCO ECAS Dálkové ovládání nastavování výšky rámu 38

39 Schéma č.: 32 Vzduchové odpružení zadní nápravy Relé odpojování spotřebičů při spouštění motoru Elektronický tachograf Polohový snímač zadní nápravy Spínač signalizace závady na okruhu vzduchového odpružení Spínač testu kontrolek Pákový přepínač pod volantem s 5 funkcemi Kontrolka závady systému odpružení vozidla Kontrolka nízkého tlaku okruhu odpružení vozidla Kontrolka jízdní výšky vozidla Držák pojistky Diagnostická (30ti kolíková) zásuvka vozidla Elektro-magnetický ventil vzduchotlakého rozdělovače zadní nápravy Elektronická řídící jednotka systému WABCO ECAS Dálkové ovládání nastavování výšky rámu 39

40 40
