1 Rozvody stlačeného vzduchu 3

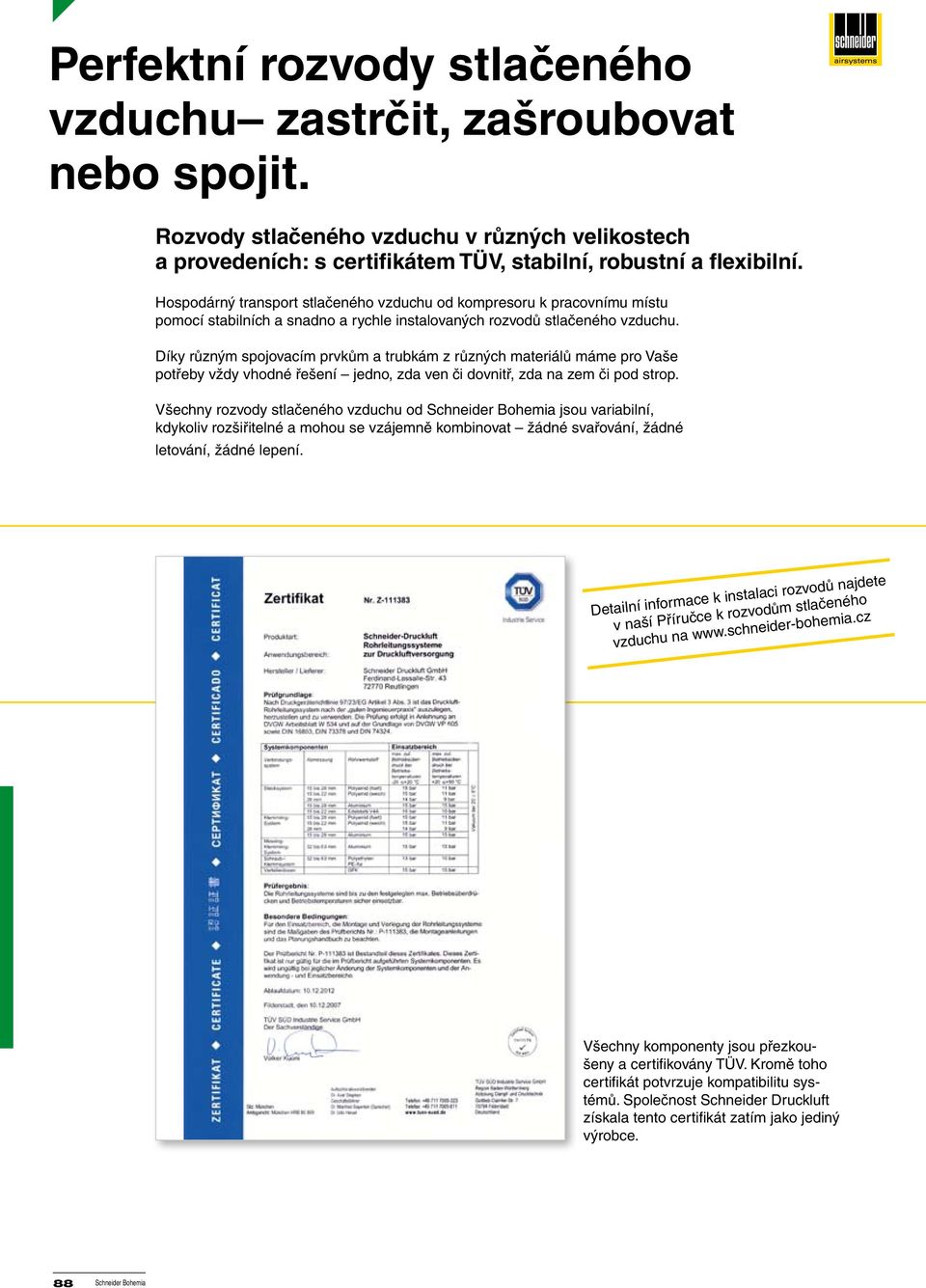

2 Perfektní rozvody stlačeného vzduchu zastrčit, zašroubovat nebo spojit. Rozvody stlačeného vzduchu v různých velikostech a provedeních: s certifikátem TÜV, stabilní, robustní a flexibilní. Hospodárný transport stlačeného vzduchu od kompresoru k pracovnímu místu pomocí stabilních a snadno a rychle instalovaných rozvodů stlačeného vzduchu. Díky různým spojovacím prvkům a trubkám z různých materiálů máme pro Vaše potřeby vždy vhodné řešení jedno, zda ven či dovnitř, zda na zem či pod strop. Všechny rozvody stlačeného vzduchu od jsou variabilní, kdykoliv rozšiřitelné a mohou se vzájemně kombinovat žádné svařování, žádné letování, žádné lepení. Detailní informace k instalaci rozvodů najdete v naší Příručce k rozvodům stlačeného vzduchu na Všechny komponenty jsou přezkoušeny a certifikovány TÜV. Kromě toho certifikát potvrzuje kompatibilitu systémů. Společnost Schneider Druckluft získala tento certifikát zatím jako jediný výrobce. 88

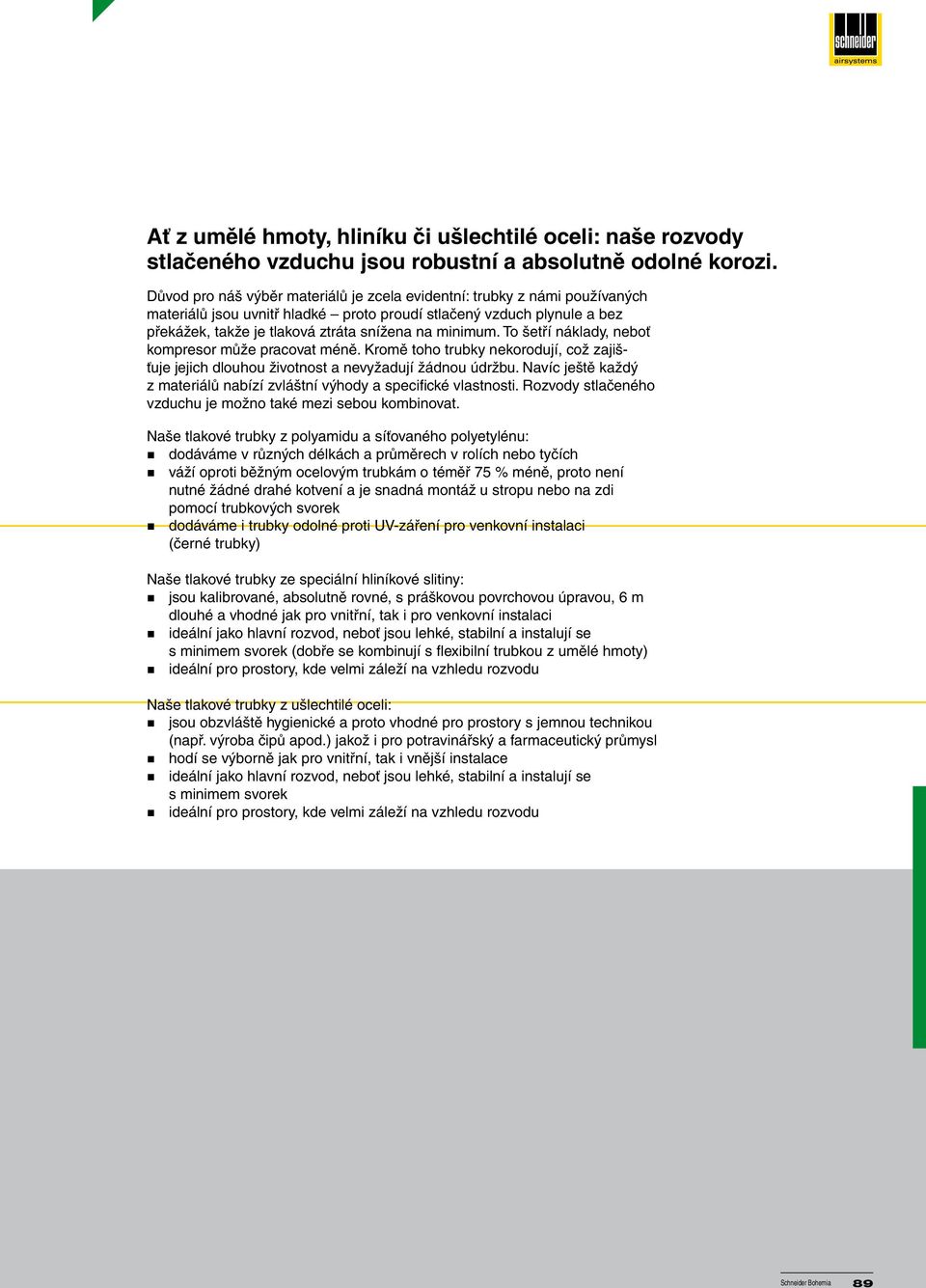

3 Ať z umělé hmoty, hliníku či ušlechtilé oceli: naše rozvody stlačeného vzduchu jsou robustní a absolutně odolné korozi. Důvod pro náš výběr materiálů je zcela evidentní: trubky z námi používaných materiálů jsou uvnitř hladké proto proudí stlačený vzduch plynule a bez překážek, takže je tlaková ztráta snížena na minimum. To šetří náklady, neboť kompresor může pracovat méně. Kromě toho trubky nekorodují, což zajišťuje jejich dlouhou životnost a nevyžadují žádnou údržbu. Navíc ještě každý z materiálů nabízí zvláštní výhody a specifické vlastnosti. Rozvody stlačeného vzduchu je možno také mezi sebou kombinovat. Naše tlakové trubky z polyamidu a síťovaného polyetylénu: dodáváme v různých délkách a průměrech v rolích nebo tyčích váží oproti běžným ocelovým trubkám o téměř 75 % méně, proto není nutné žádné drahé kotvení a je snadná montáž u stropu nebo na zdi pomocí trubkových svorek dodáváme i trubky odolné proti UV-záření pro venkovní instalaci (černé trubky) Naše tlakové trubky ze speciální hliníkové slitiny: jsou kalibrované, absolutně rovné, s práškovou povrchovou úpravou, 6 m dlouhé a vhodné jak pro vnitřní, tak i pro venkovní instalaci ideální jako hlavní rozvod, neboť jsou lehké, stabilní a instalují se s minimem svorek (dobře se kombinují s flexibilní trubkou z umělé hmoty) ideální pro prostory, kde velmi záleží na vzhledu rozvodu Naše tlakové trubky z ušlechtilé oceli: jsou obzvláště hygienické a proto vhodné pro prostory s jemnou technikou (např. výroba čipů apod.) jakož i pro potravinářský a farmaceutický průmysl hodí se výborně jak pro vnitřní, tak i vnější instalace ideální jako hlavní rozvod, neboť jsou lehké, stabilní a instalují se s minimem svorek ideální pro prostory, kde velmi záleží na vzhledu rozvodu 89

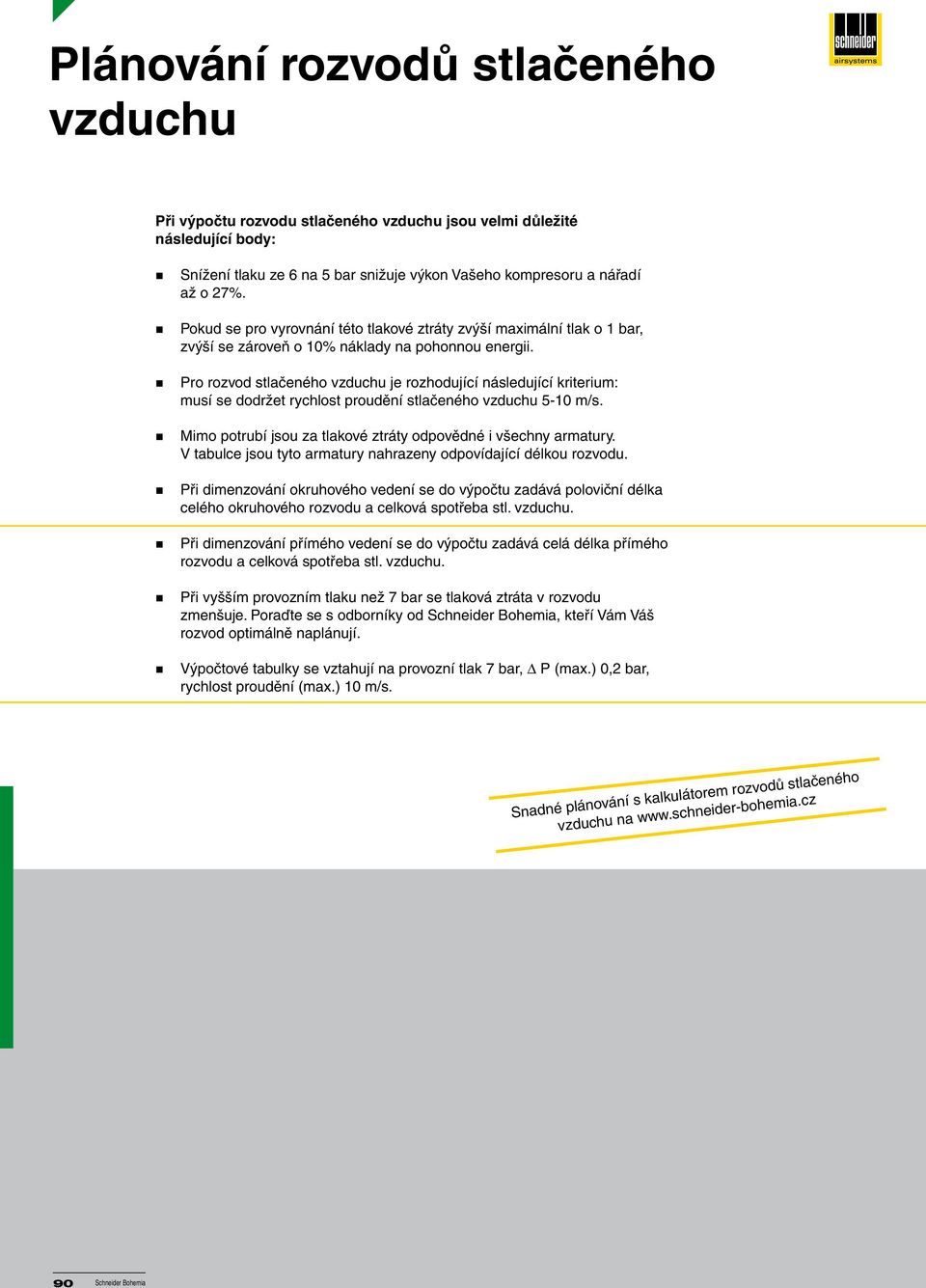

4 Plánování rozvodů stlačeného vzduchu Při výpočtu rozvodu stlačeného vzduchu jsou velmi důležité následující body: Snížení tlaku ze 6 na 5 bar snižuje výkon Vašeho kompresoru a nářadí až o 27%. Pokud se pro vyrovnání této tlakové ztráty zvýší maximální tlak o 1 bar, zvýší se zároveň o 10% náklady na pohonnou energii. Pro rozvod stlačeného vzduchu je rozhodující následující kriterium: musí se dodržet rychlost proudění stlačeného vzduchu 5-10 m/s. Mimo potrubí jsou za tlakové ztráty odpovědné i všechny armatury. V tabulce jsou tyto armatury nahrazeny odpovídající délkou rozvodu. Při dimenzování okruhového vedení se do výpočtu zadává poloviční délka celého okruhového rozvodu a celková spotřeba stl. vzduchu. Při dimenzování přímého vedení se do výpočtu zadává celá délka přímého rozvodu a celková spotřeba stl. vzduchu. Při vyšším provozním tlaku než 7 bar se tlaková ztráta v rozvodu zmenšuje. Poraďte se s odborníky od, kteří Vám Váš rozvod optimálně naplánují. Výpočtové tabulky se vztahují na provozní tlak 7 bar, Δ P (max.) 0,2 bar, rychlost proudění (max.) 10 m/s. Snadné plánování s kalkulátorem rozvodů stlačeného vzduchu na 90

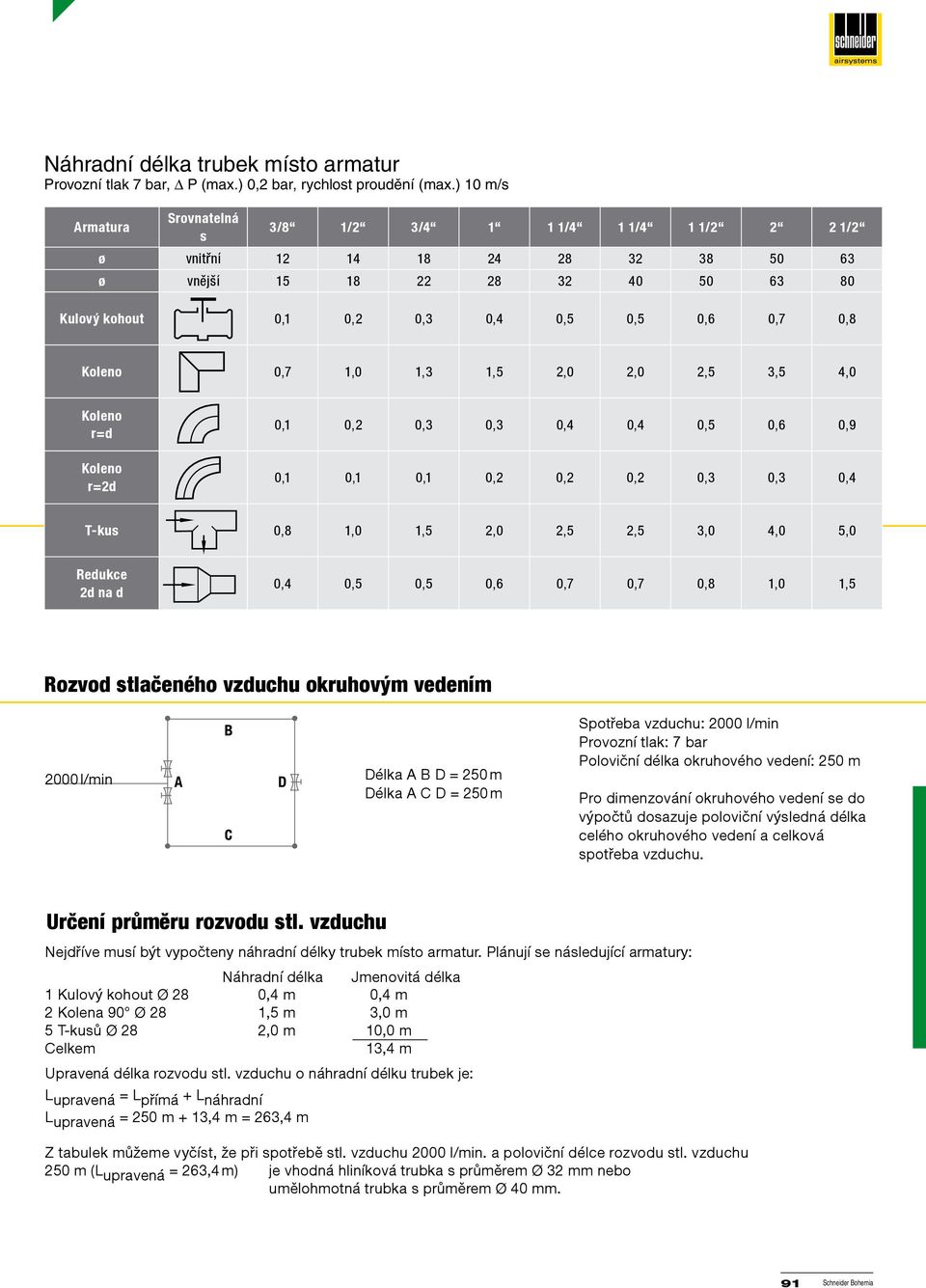

5 Náhradní délka trubek místo armatur Provozní tlak 7 bar, Δ P (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Armatura Srovnatelná s 3/8 1/2 3/ /4 1 1/4 1 1/ /2 ø vnitřní ø vnější 80 Kulový kohout 0,1 0,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 Koleno 0,7 1,0 1,3 1,5 2,0 2,0 2,5 3,5 4,0 Koleno r=d Koleno r=2d 0,1 0,2 0,3 0,3 0,4 0,4 0,5 0,6 0,9 0,1 0,1 0,1 0,2 0,2 0,2 0,3 0,3 0,4 T-kus 0,8 1,0 1,5 2,0 2,5 2,5 3,0 4,0 5,0 Redukce 2d na d 0,4 0,5 0,5 0,6 0,7 0,7 0,8 1,0 1,5 Rozvod stlačeného vzduchu okruhovým vedením 2000 l/min A D B C Délka A B D = 250 m Délka A C D = 250 m Spotřeba vzduchu: 2000 l/min Provozní tlak: 7 bar Poloviční délka okruhového vedení: 250 m Pro dimenzování okruhového vedení se do výpočtů dosazuje poloviční výsledná délka celého okruhového vedení a celková spotřeba vzduchu. Určení průměru rozvodu stl. vzduchu Nejdříve musí být vypočteny náhradní délky trubek místo armatur. Plánují se následující armatury: Náhradní délka Jmenovitá délka 1 Kulový kohout Ø 28 0,4 m 0,4 m 2 Kolena 90 Ø 28 1,5 m 3,0 m 5 T-kusů Ø 28 2,0 m 10,0 m Celkem 13,4 m Upravená délka rozvodu stl. vzduchu o náhradní délku trubek je: L upravená = L přímá + L náhradní L upravená = 250 m + 13,4 m = 263,4 m Z tabulek můžeme vyčíst, že při spotřebě stl. vzduchu 2000 l/min. a poloviční délce rozvodu stl. vzduchu 250 m (L upravená = 263,4 m) je vhodná hliníková trubka s průměrem Ø 32 mm nebo umělohmotná trubka s průměrem Ø 40 mm. 91

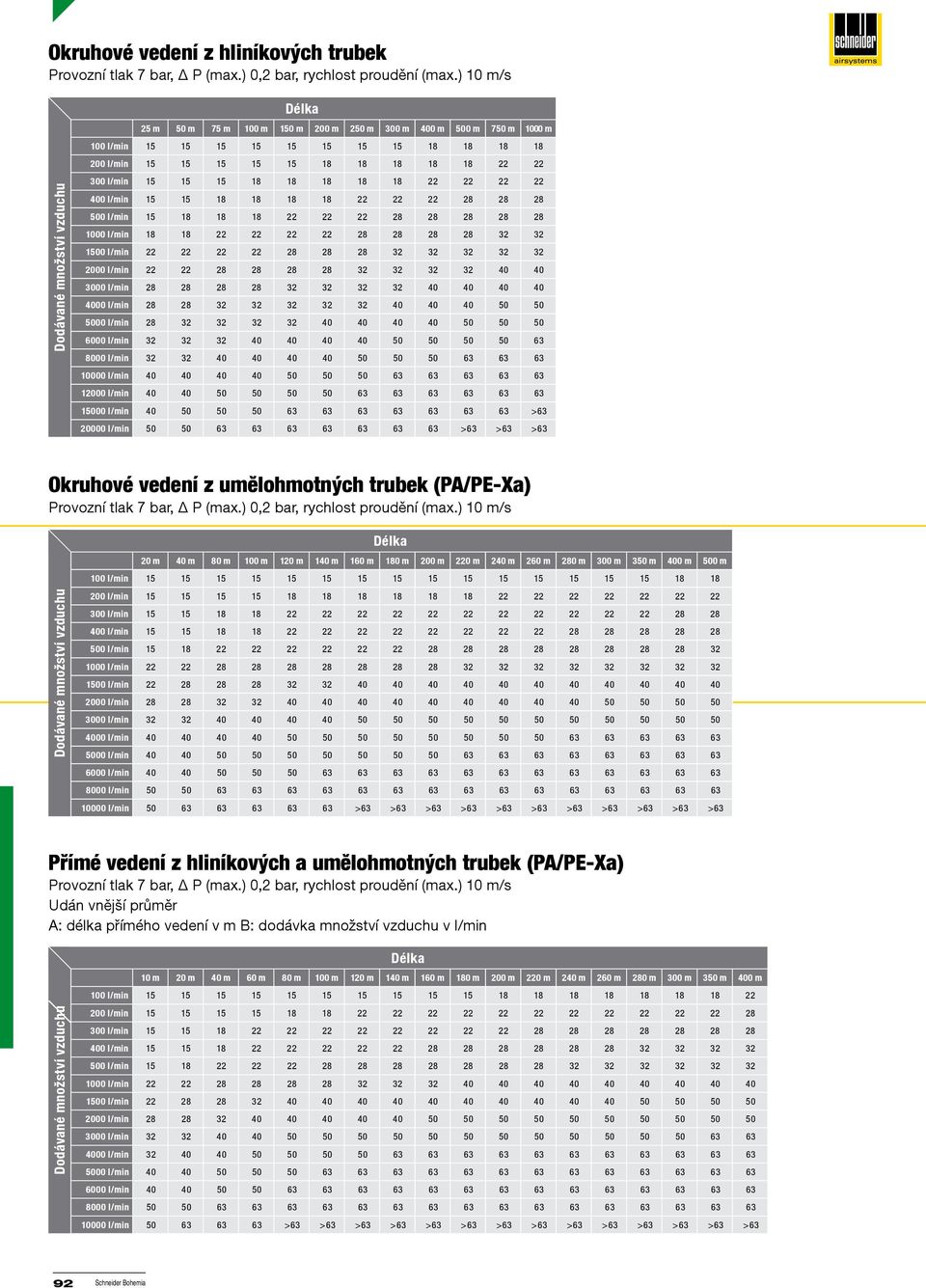

6 Okruhové vedení z hliníkových trubek Provozní tlak 7 bar, Δ P (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Dodávané množství vzduchu Délka 25 m 50 m 75 m 100 m 150 m 200 m 250 m 300 m 400 m 500 m 750 m 1000 m 100 l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min > l/min >63 >63 >63 Okruhové vedení z umělohmotných trubek (PA/PE-Xa) Provozní tlak 7 bar, Δ P (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Dodávané množství vzduchu Délka 20 m 40 m 80 m 100 m 120 m 140 m 160 m 180 m 200 m 220 m 240 m 260 m 280 m 300 m 350 m 400 m 500 m 100 l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 Přímé vedení z hliníkových a umělohmotných trubek (PA/PE-Xa) Provozní tlak 7 bar, Δ P (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Udán vnější průměr A: délka přímého vedení v m B: dodávka množství vzduchu v I/min Dodávané množství vzduchu Délka 10 m 20 m 40 m 60 m 80 m 100 m 120 m 140 m 160 m 180 m 200 m 220 m 240 m 260 m 280 m 300 m 350 m 400 m 100 l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min l/min >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 92

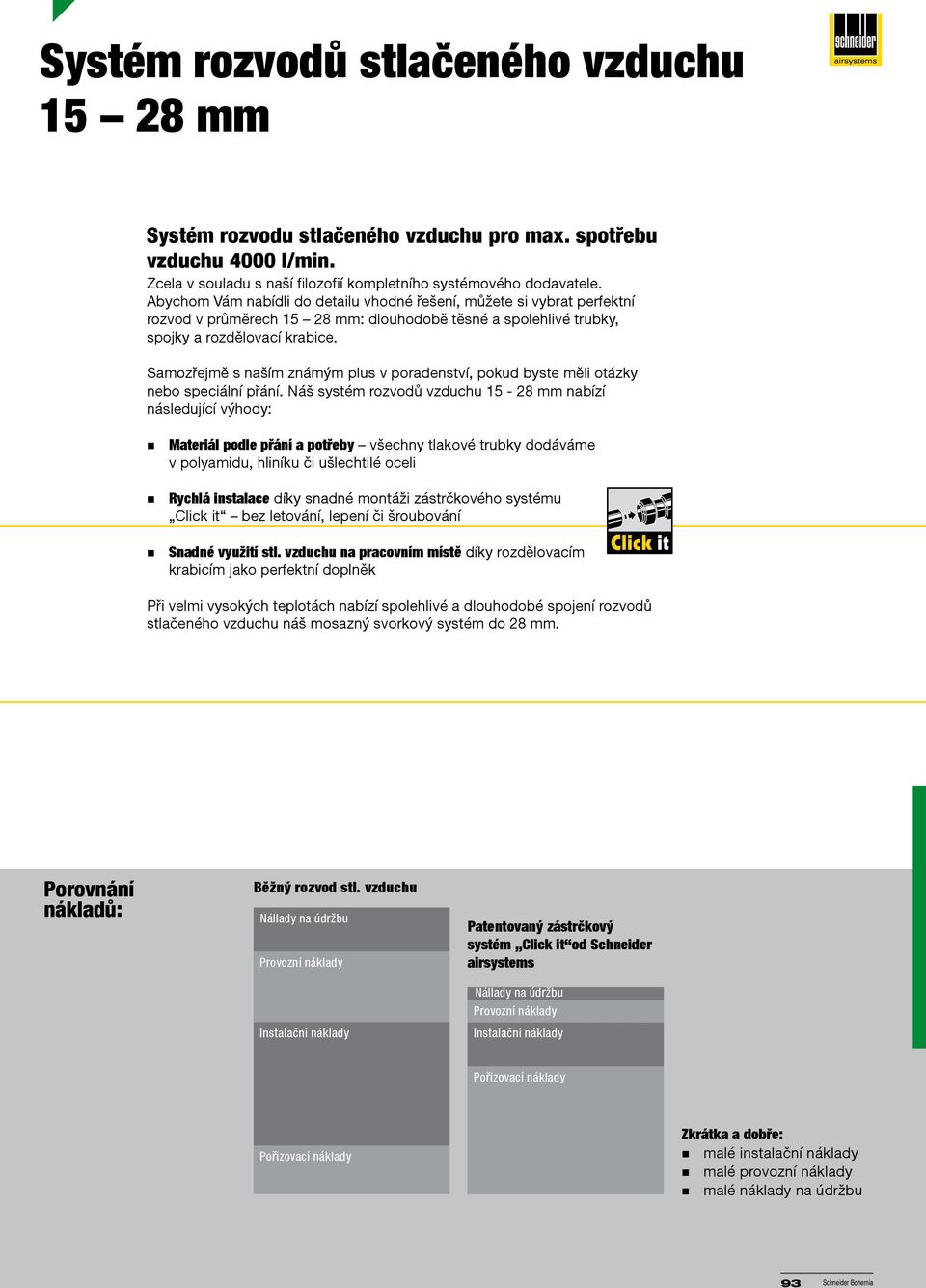

7 rozvodů stlačeného vzduchu mm rozvodu stlačeného vzduchu pro max. spotřebu vzduchu 4000 l/min. Zcela v souladu s naší filozofií kompletního systémového dodavatele. Abychom Vám nabídli do detailu vhodné řešení, můžete si vybrat perfektní rozvod v průměrech mm: dlouhodobě těsné a spolehlivé trubky, spojky a rozdělovací krabice. Samozřejmě s naším známým plus v poradenství, pokud byste měli otázky nebo speciální přání. Náš systém rozvodů vzduchu mm nabízí následující výhody: Materiál podle přání a potřeby všechny tlakové trubky dodáváme v polyamidu, hliníku či ušlechtilé oceli Rychlá instalace díky snadné montáži zástrčkového systému Click it bez letování, lepení či šroubování Snadné využití stl. vzduchu na pracovním místě díky rozdělovacím krabicím jako perfektní doplněk Při velmi vysokých teplotách nabízí spolehlivé a dlouhodobé spojení rozvodů stlačeného vzduchu náš mosazný svorkový systém do 28 mm. Porovnání nákladů: Běžný rozvod stl. vzduchu Nállady na údržbu Provozní náklady Instalační náklady Patentovaný zástrčkový systém Click it od Schneider airsystems Nállady na údržbu Provozní náklady Instalační náklady Pořizovací náklady Pořizovací náklady Zkrátka a dobře: malé instalační náklady malé provozní náklady malé náklady na údržbu 93

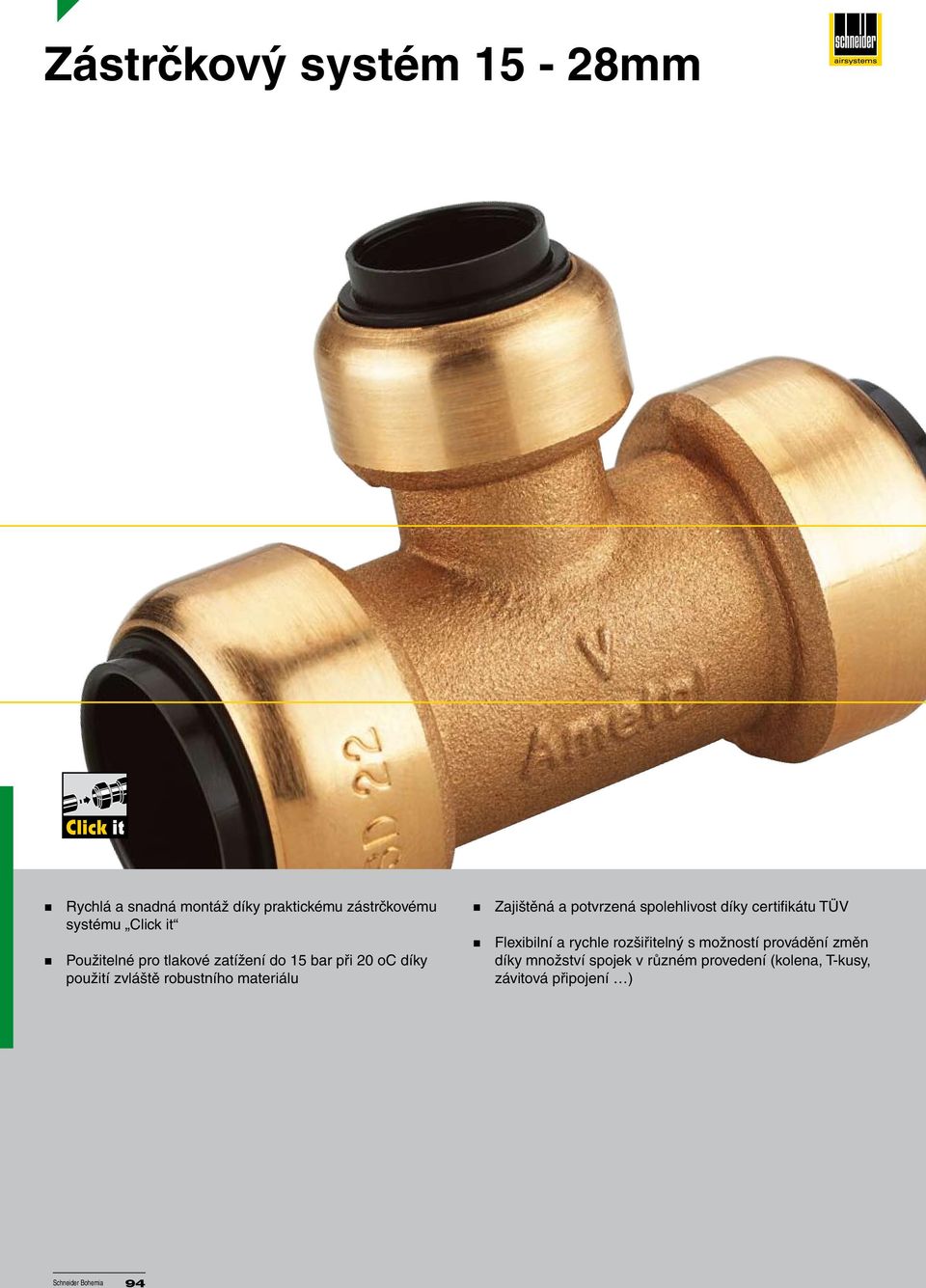

8 Zástrčkový systém 15-28mm Rychlá a snadná montáž díky praktickému zástrčkovému systému Click it Použitelné pro tlakové zatížení do 15 bar při 20 oc díky použití zvláště robustního materiálu Zajištěná a potvrzená spolehlivost díky certifikátu TÜV Flexibilní a rychle rozšiřitelný s možností provádění změn díky množství spojek v různém provedení (kolena, T-kusy, závitová připojení ) 94

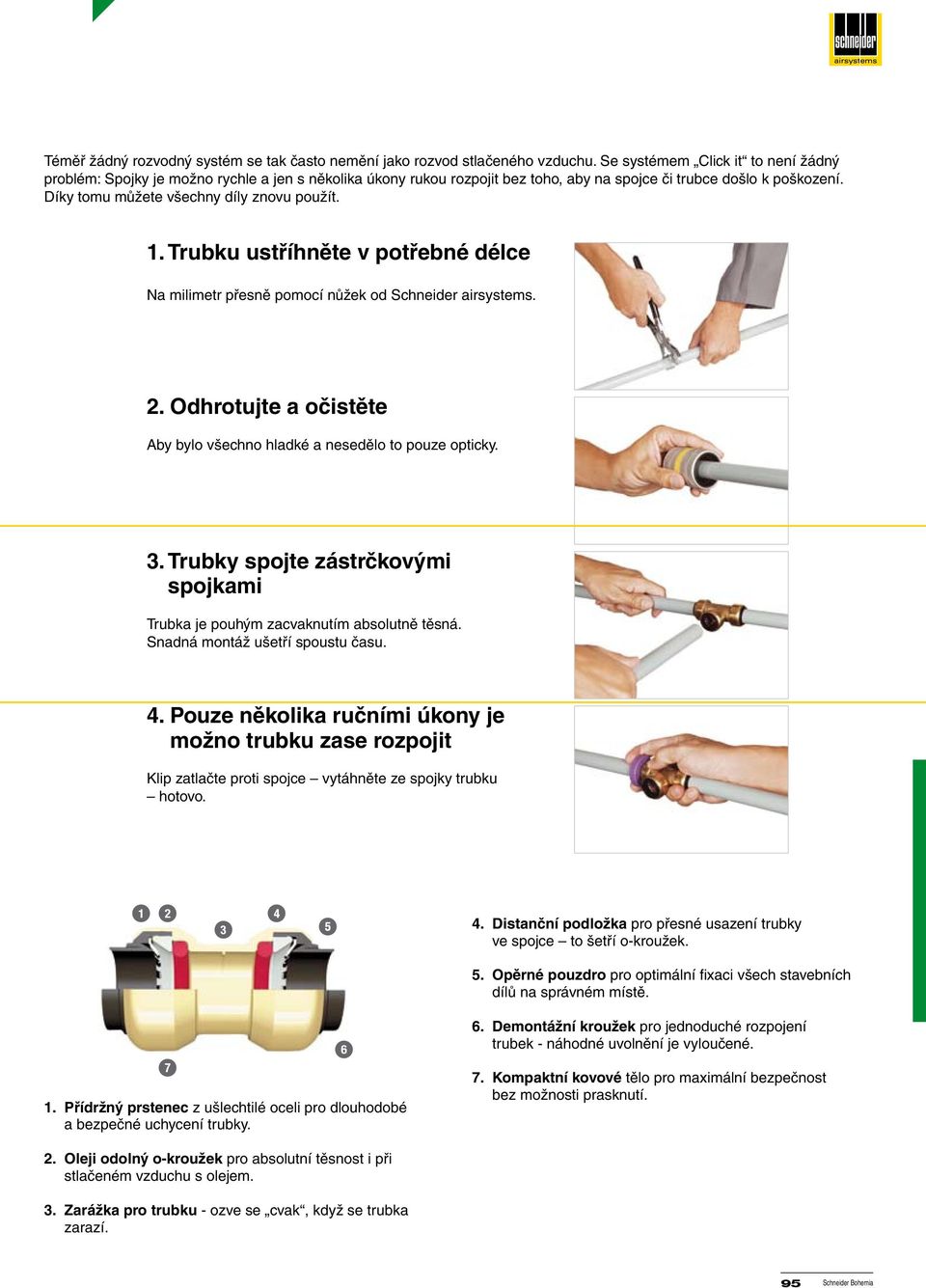

9 Téměř žádný rozvodný systém se tak často nemění jako rozvod stlačeného vzduchu. Se systémem Click it to není žádný problém: Spojky je možno rychle a jen s několika úkony rukou rozpojit bez toho, aby na spojce či trubce došlo k poškození. Díky tomu můžete všechny díly znovu použít. 1. Trubku ustříhněte v potřebné délce Na milimetr přesně pomocí nůžek od Schneider airsystems. 2. Odhrotujte a očistěte Aby bylo všechno hladké a nesedělo to pouze opticky. 3. Trubky spojte zástrčkovými spojkami Trubka je pouhým zacvaknutím absolutně těsná. Snadná montáž ušetří spoustu času. 4. Pouze několika ručními úkony je možno trubku zase rozpojit Klip zatlačte proti spojce vytáhněte ze spojky trubku hotovo Distanční podložka pro přesné usazení trubky ve spojce to šetří o-kroužek. 5. Opěrné pouzdro pro optimální fixaci všech stavebních dílů na správném místě Přídržný prstenec z ušlechtilé oceli pro dlouhodobé a bezpečné uchycení trubky Demontážní kroužek pro jednoduché rozpojení trubek - náhodné uvolnění je vyloučené. 7. Kompaktní kovové tělo pro maximální bezpečnost bez možnosti prasknutí. 2. Oleji odolný o-kroužek pro absolutní těsnost i při stlačeném vzduchu s olejem. 3. Zarážka pro trubku - ozve se cvak, když se trubka zarazí. 95

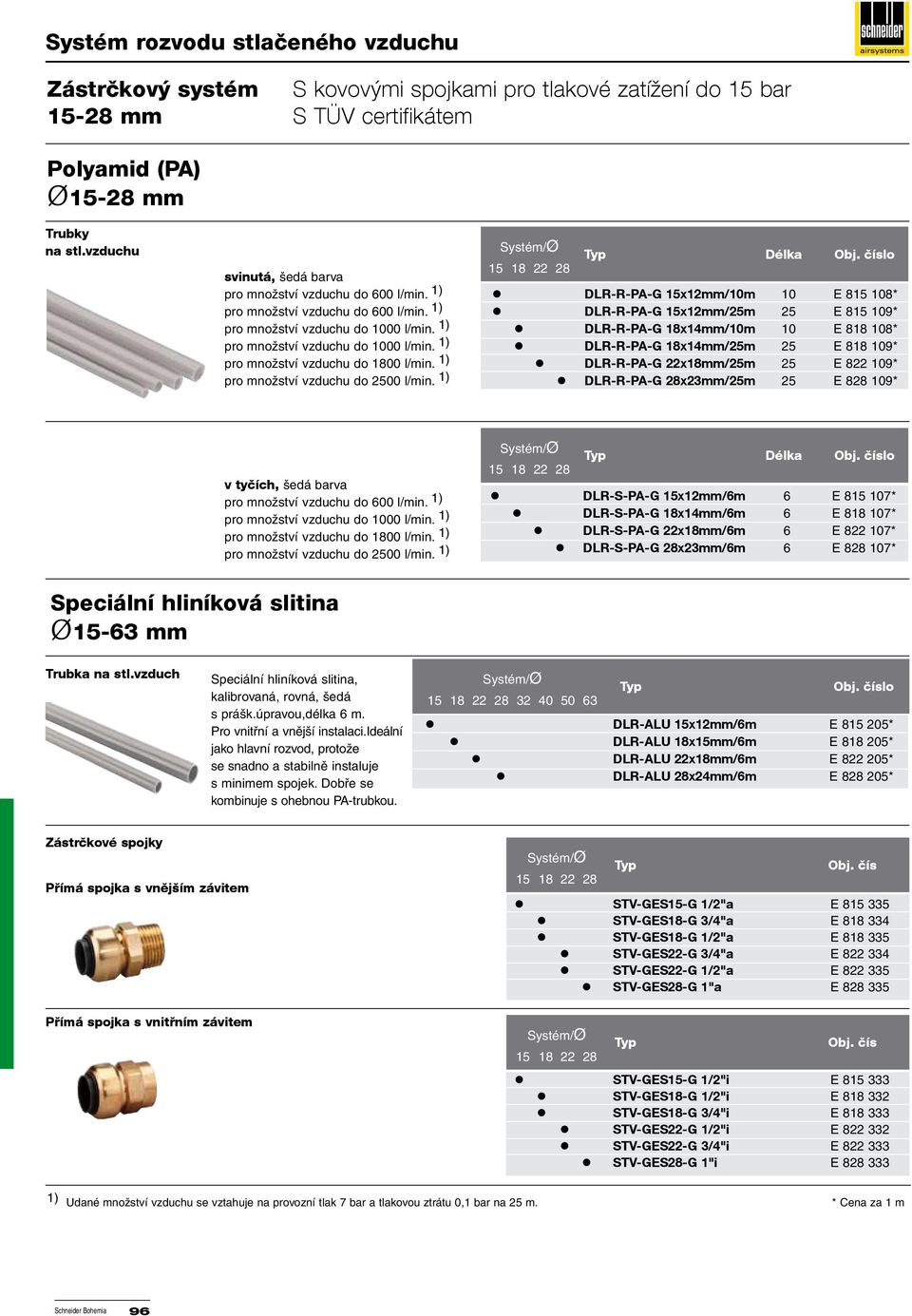

10 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S TÜV certifikátem Polyamid (PA) Ø15-28 mm Trubky na stl.vzduchu Délka lo svinutá, šedá barva pro množství vzduchu do 600 l/min. 1) DLR-R-PA-G 15x12mm/10m 10 E * pro množství vzduchu do 600 l/min. 1) DLR-R-PA-G 15x12mm/25m 25 E * pro množství vzduchu do 1000 l/min. 1) DLR-R-PA-G 18x14mm/10m 10 E * pro množství vzduchu do 1000 l/min. 1) DLR-R-PA-G 18x14mm/25m 25 E * pro množství vzduchu do 1800 l/min. 1) DLR-R-PA-G 22x18mm/25m 25 E * pro množství vzduchu do 2500 l/min. 1) DLR-R-PA-G 28x23mm/25m 25 E * v tyčích, šedá barva pro množství vzduchu do 600 l/min. 1) pro množství vzduchu do 1000 l/min. 1) pro množství vzduchu do 1800 l/min. 1) pro množství vzduchu do 2500 l/min. 1) Délka lo DLR-S-PA-G 15x12mm/6m 6 E * DLR-S-PA-G 18x14mm/6m 6 E * DLR-S-PA-G 22x18mm/6m 6 E * DLR-S-PA-G 28x23mm/6m 6 E * Speciální hliníková slitina Ø15-63 mm Trubka na stl.vzduch Speciální hliníková slitina, kalibrovaná, rovná, šedá s prášk.úpravou,délka 6 m. Pro vnitřní a vnější instalaci.ideální jako hlavní rozvod, protože se snadno a stabilně instaluje s minimem spojek. Dobře se kombinuje s ohebnou PA-trubkou. lo DLR-ALU 15x12mm/6m E * DLR-ALU 18x15mm/6m E * DLR-ALU 22x18mm/6m E * DLR-ALU 28x24mm/6m E * Zástrčkové spojky Přímá spojka s vnějším závitem Přímá spojka s vnitřním závitem STV-GES15-G 1/2"a E STV-GES18-G 3/4"a E STV-GES18-G 1/2"a E STV-GES22-G 3/4"a E STV-GES22-G 1/2"a E STV-GES28-G 1"a E STV-GES15-G 1/2"i E STV-GES18-G 1/2"i E STV-GES18-G 3/4"i E STV-GES22-G 1/2"i E STV-GES22-G 3/4"i E STV-GES28-G 1"i E ) Udané množství vzduchu se vztahuje na provozní tlak 7 bar a tlakovou ztrátu 0,1 bar na 25 m. * Cena za 1 m 96

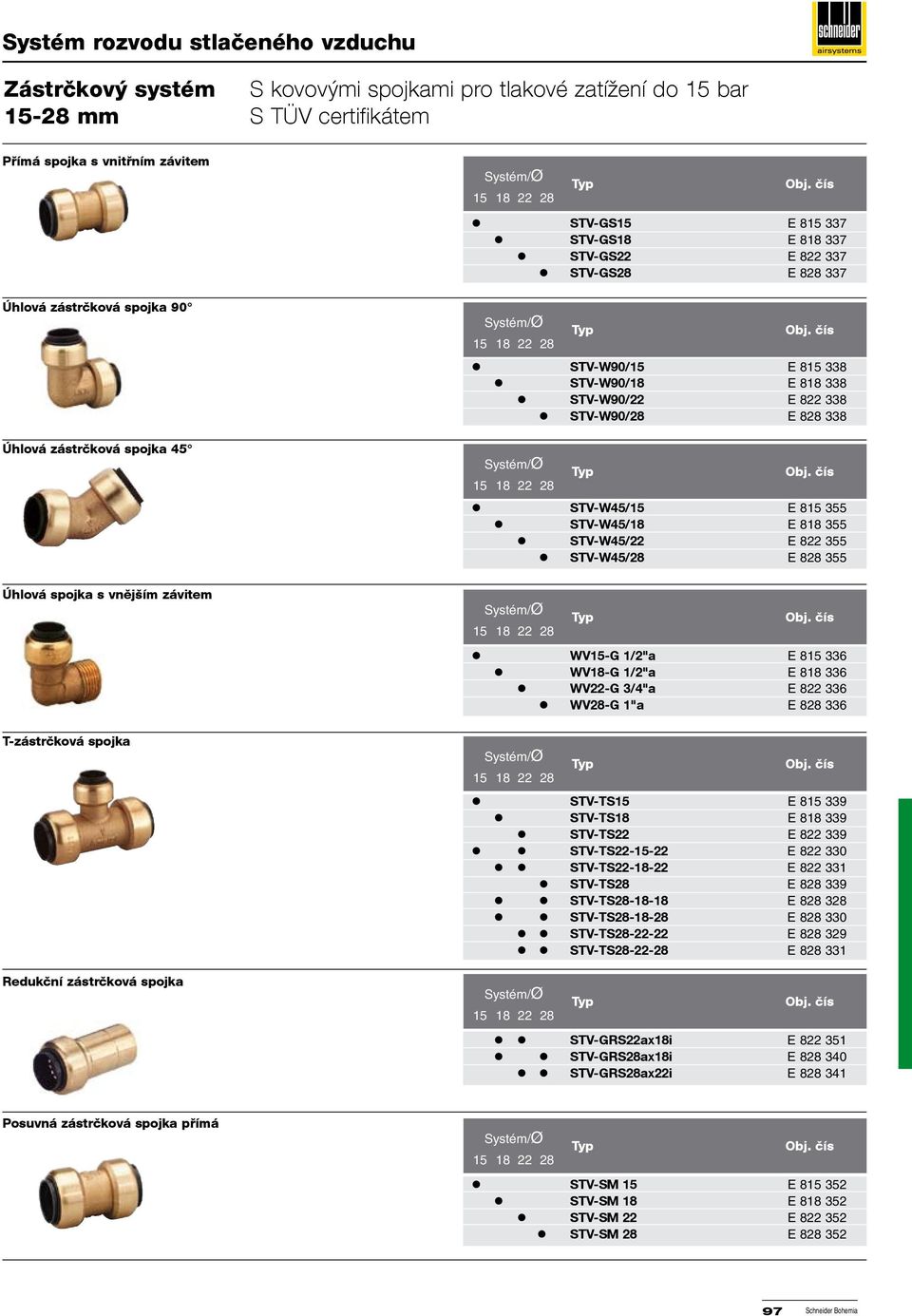

11 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S TÜV certifikátem Přímá spojka s vnitřním závitem STV-GS15 E STV-GS18 E STV-GS22 E STV-GS28 E Úhlová zástrčková spojka 90 Úhlová zástrčková spojka 45 STV-W90/15 E STV-W90/18 E STV-W90/22 E STV-W90/28 E STV-W45/15 E STV-W45/18 E STV-W45/22 E STV-W45/28 E Úhlová spojka s vnějším závitem T-zástrčková spojka Redukční zástrčková spojka WV15-G 1/2"a E WV18-G 1/2"a E WV22-G 3/4"a E WV28-G 1"a E STV-TS15 E STV-TS18 E STV-TS22 E STV-TS E STV-TS E STV-TS28 E STV-TS E STV-TS E STV-TS E STV-TS E STV-GRS22ax18i E STV-GRS28ax18i E STV-GRS28ax22i E Posuvná zástrčková spojka přímá STV-SM 15 E STV-SM 18 E STV-SM 22 E STV-SM 28 E

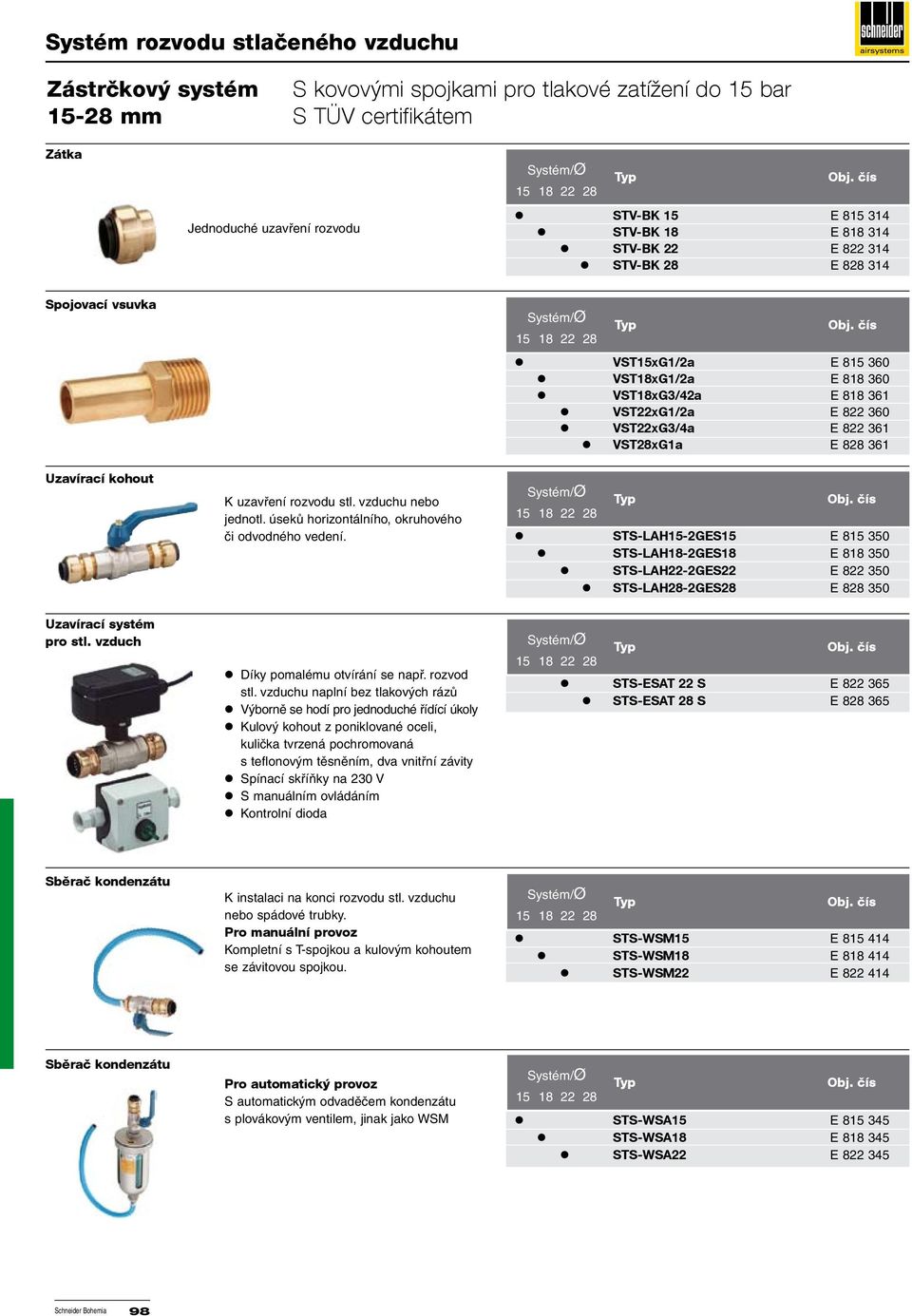

12 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S TÜV certifikátem Zátka Jednoduché uzavření rozvodu STV-BK 15 E STV-BK 18 E STV-BK 22 E STV-BK 28 E Spojovací vsuvka Uzavírací kohout K uzavření rozvodu stl. vzduchu nebo jednotl. úseků horizontálního, okruhového či odvodného vedení. VST15xG1/2a E VST18xG1/2a E VST18xG3/42a E VST22xG1/2a E VST22xG3/4a E VST28xG1a E STS-LAH15-2GES15 E STS-LAH18-2GES18 E STS-LAH22-2GES22 E STS-LAH28-2GES28 E Uzavírací systém pro stl. vzduch Díky pomalému otvírání se např. rozvod stl. vzduchu naplní bez tlakových rázů Výborně se hodí pro jednoduché řídící úkoly Kulový kohout z poniklované oceli, kulička tvrzená pochromovaná s teflonovým těsněním, dva vnitřní závity Spínací skříňky na 230 V S manuálním ovládáním Kontrolní dioda STS-ESAT 22 S E STS-ESAT 28 S E Sběrač kondenzátu K instalaci na konci rozvodu stl. vzduchu nebo spádové trubky. Pro manuální provoz Kompletní s T-spojkou a kulovým kohoutem se závitovou spojkou. STS-WSM15 E STS-WSM18 E STS-WSM22 E Sběrač kondenzátu Pro automatický provoz S automatickým odvaděčem kondenzátu s plovákovým ventilem, jinak jako WSM STS-WSA15 E STS-WSA18 E STS-WSA22 E

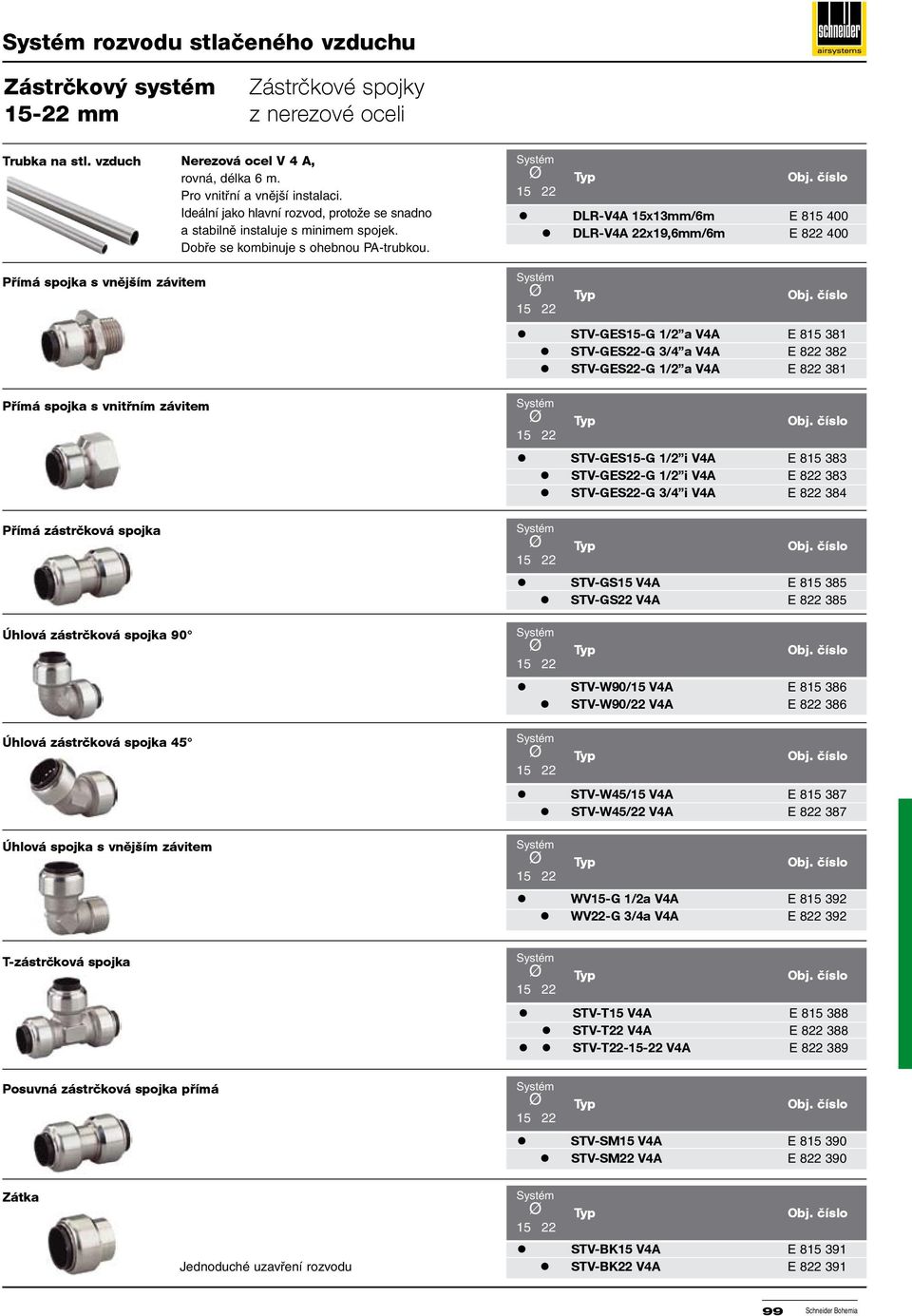

13 Zástrčkový systém Zástrčkové spojky mm z nerezové oceli Trubka na stl. vzduch Nerezová ocel V 4 A, rovná, délka 6 m. Pro vnitřní a vnější instalaci. Ideální jako hlavní rozvod, protože se snadno a stabilně instaluje s minimem spojek. Dobře se kombinuje s ohebnou PA-trubkou. Ø lo DLR-V4A 15x13mm/6m E DLR-V4A 22x19,6mm/6m E Přímá spojka s vnějším závitem Přímá spojka s vnitřním závitem Přímá zástrčková spojka Úhlová zástrčková spojka 90 Úhlová zástrčková spojka 45 Úhlová spojka s vnějším závitem Ø lo STV-GES15-G 1/2 a V4A E STV-GES22-G 3/4 a V4A E STV-GES22-G 1/2 a V4A E Ø lo STV-GES15-G 1/2 i V4A E STV-GES22-G 1/2 i V4A E STV-GES22-G 3/4 i V4A E Ø lo STV-GS15 V4A E STV-GS22 V4A E Ø lo STV-W90/15 V4A E STV-W90/22 V4A E Ø lo STV-W45/15 V4A E STV-W45/22 V4A E Ø lo WV15-G 1/2a V4A E WV22-G 3/4a V4A E T-zástrčková spojka Ø lo STV-T15 V4A E STV-T22 V4A E STV-T V4A E Posuvná zástrčková spojka přímá Ø lo STV-SM15 V4A E STV-SM22 V4A E Zátka Ø lo STV-BK15 V4A E Jednoduché uzavření rozvodu STV-BK22 V4A E

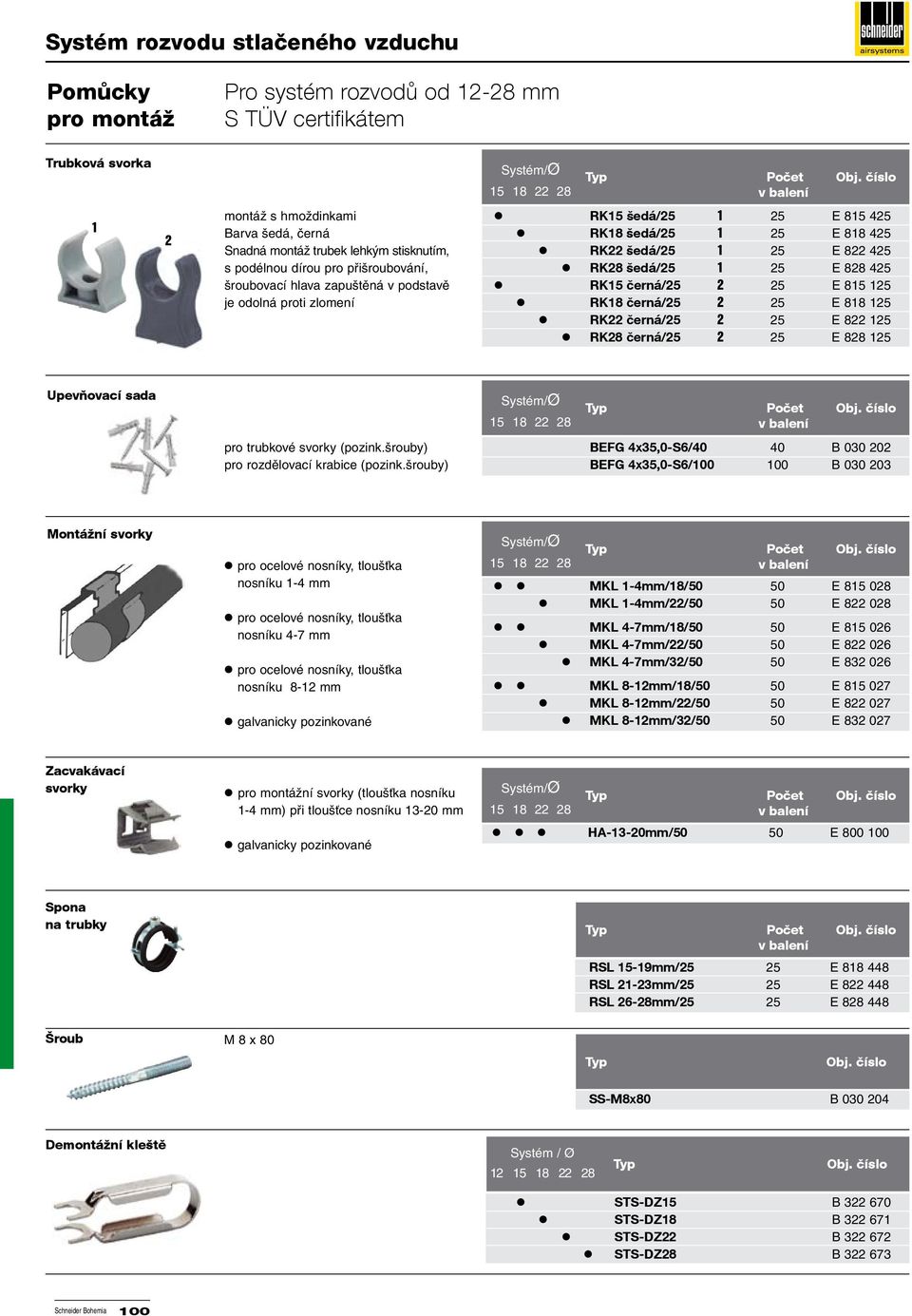

14 Pomůcky pro montáž Pro systém rozvodů od mm S TÜV certifikátem Trubková svorka 1 2 Počet lo v balení montáž s hmoždinkami RK15 šedá/ E Barva šedá, černá RK18 šedá/ E Snadná montáž trubek lehkým stisknutím, RK22 šedá/ E s podélnou dírou pro přišroubování, RK28 šedá/ E šroubovací hlava zapuštěná v podstavě RK15 černá/ E je odolná proti zlomení RK18 černá/ E RK22 černá/ E RK28 černá/ E Upevňovací sada Počet lo v balení pro trubkové svorky (pozink.šrouby) BEFG 4x35,0-S6/40 40 B pro rozdělovací krabice (pozink.šrouby) BEFG 4x35,0-S6/ B Montážní svorky pro ocelové nosníky, tloušťka nosníku 1-4 mm pro ocelové nosníky, tloušťka nosníku 4-7 mm pro ocelové nosníky, tloušťka nosníku 8-12 mm galvanicky pozinkované Počet lo v balení MKL 1-4mm/18/50 50 E MKL 1-4mm/22/50 50 E MKL 4-7mm/18/50 50 E MKL 4-7mm/22/50 50 E MKL 4-7mm/32/50 50 E MKL 8-12mm/18/50 50 E MKL 8-12mm/22/50 50 E MKL 8-12mm/32/50 50 E Zacvakávací svorky pro montážní svorky (tloušťka nosníku 1-4 mm) při tloušťce nosníku mm galvanicky pozinkované Počet lo v balení HA-13-20mm/50 50 E Spona na trubky Počet lo v balení RSL 15-19mm/25 25 E RSL 21-23mm/25 25 E RSL 26-28mm/25 25 E Šroub M 8 x 80 lo SS-M8x80 B Demontážní kleště / Ø 12 lo STS-DZ15 B STS-DZ18 B STS-DZ22 B STS-DZ28 B

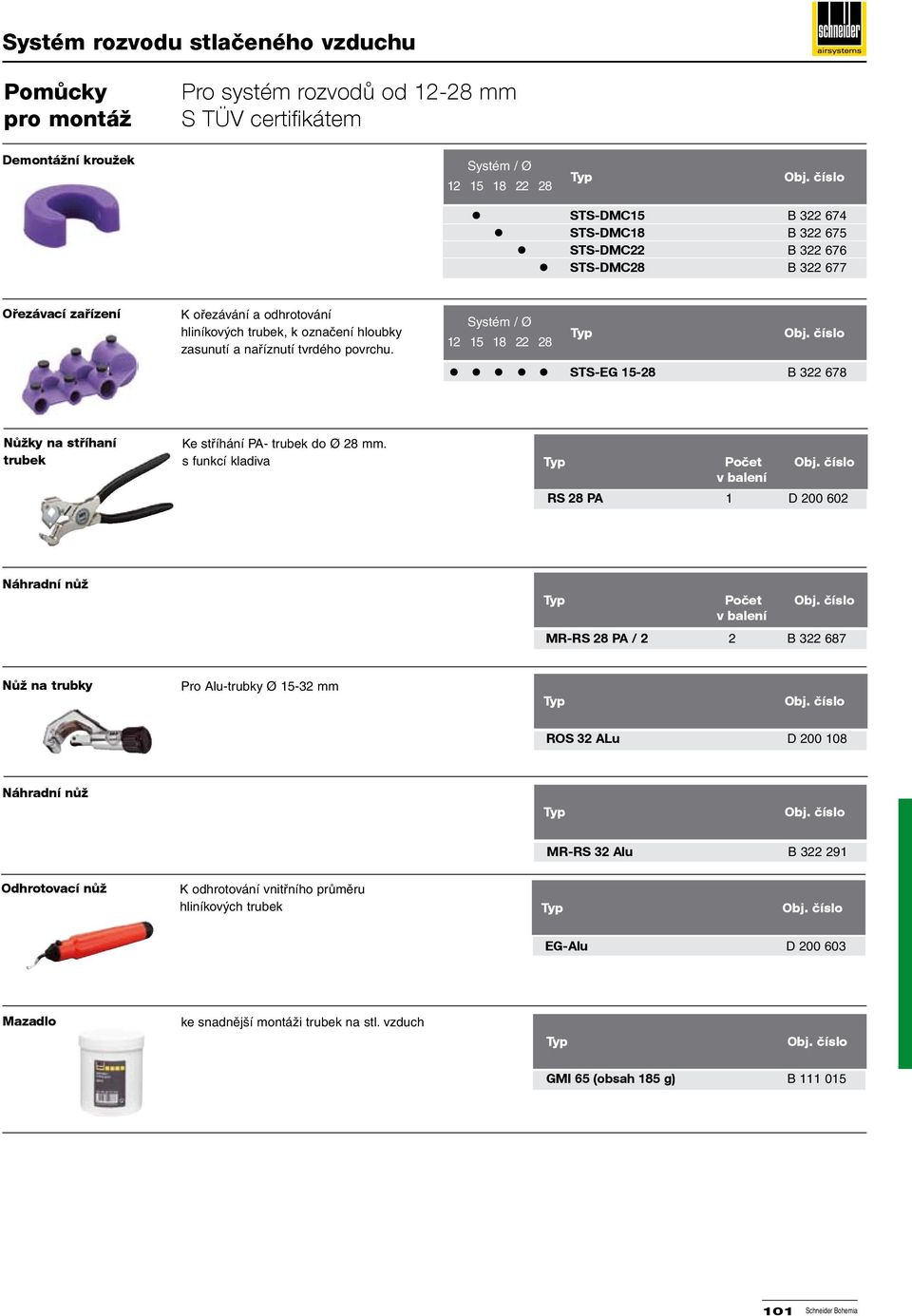

15 Pomůcky pro montáž Pro systém rozvodů od mm S TÜV certifikátem Demontážní kroužek / Ø 12 lo STS-DMC15 B STS-DMC18 B STS-DMC22 B STS-DMC28 B Ořezávací zařízení K ořezávání a odhrotování hliníkových trubek, k označení hloubky zasunutí a naříznutí tvrdého povrchu. / Ø 12 lo STS-EG B Nůžky na stříhaní trubek Ke stříhání PA- trubek do Ø 28 mm. s funkcí kladiva Počet lo v balení RS 28 PA 1 D Náhradní nůž Počet lo v balení MR-RS 28 PA / 2 2 B Nůž na trubky Pro Alu-trubky Ø mm lo ROS 32 ALu D Náhradní nůž lo MR-RS 32 Alu B Odhrotovací nůž K odhrotování vnitřního průměru hliníkových trubek lo EG-Alu D Mazadlo ke snadnější montáži trubek na stl. vzduch lo GMI 65 (obsah 185 g) B

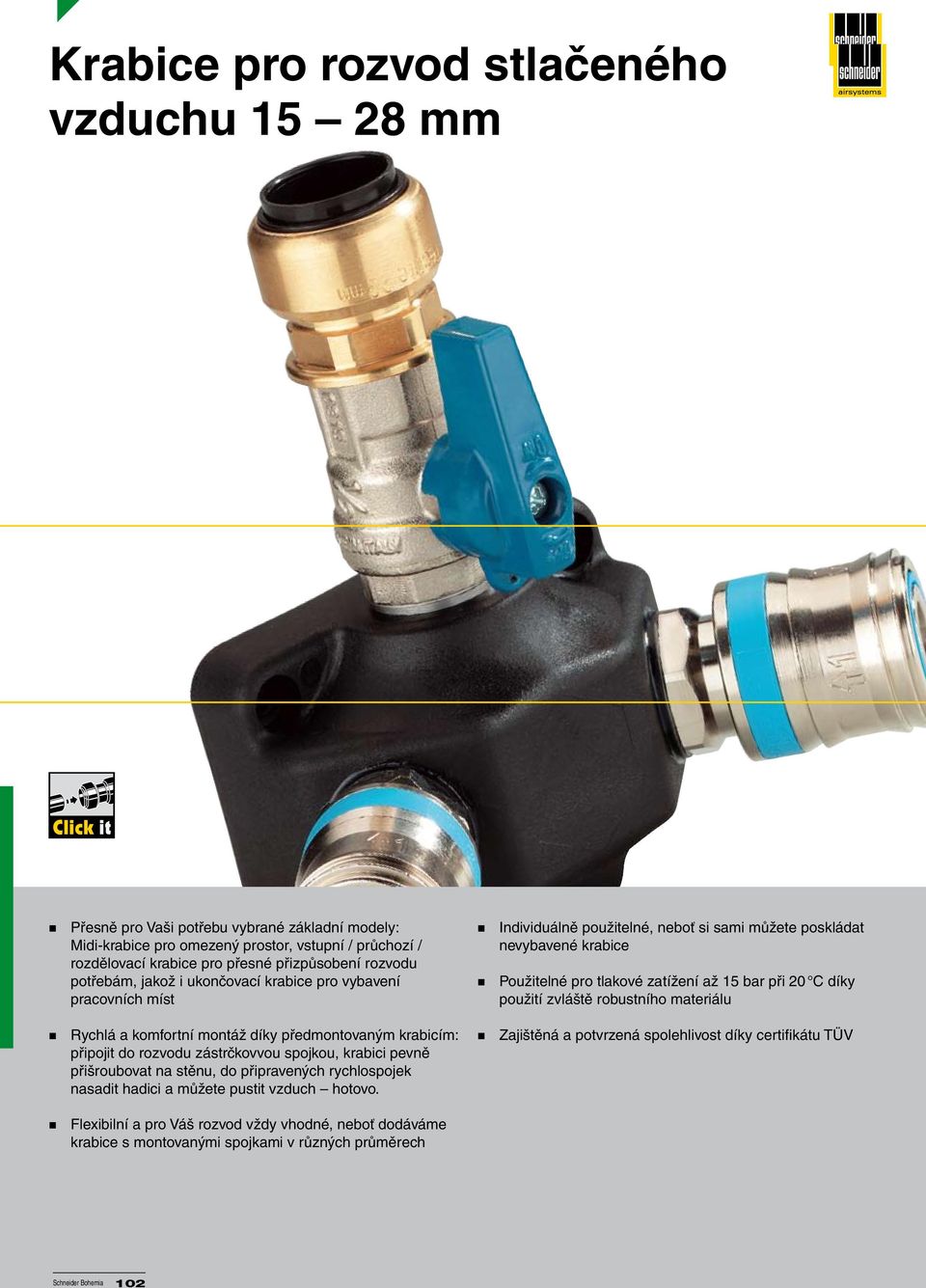

16 Krabice pro rozvod stlačeného vzduchu mm Přesně pro Vaši potřebu vybrané základní modely: Midi-krabice pro omezený prostor, vstupní / průchozí / rozdělovací krabice pro přesné přizpůsobení rozvodu potřebám, jakož i ukončovací krabice pro vybavení pracovních míst Rychlá a komfortní montáž díky předmontovaným krabicím: připojit do rozvodu zástrčkovvou spojkou, krabici pevně přišroubovat na stěnu, do připravených rychlospojek nasadit hadici a můžete pustit vzduch hotovo. Individuálně použitelné, neboť si sami můžete poskládat nevybavené krabice Použitelné pro tlakové zatížení až 15 bar při 20 C díky použití zvláště robustního materiálu Zajištěná a potvrzená spolehlivost díky certifikátu TÜV Flexibilní a pro Váš rozvod vždy vhodné, neboť dodáváme krabice s montovanými spojkami v různých průměrech 102

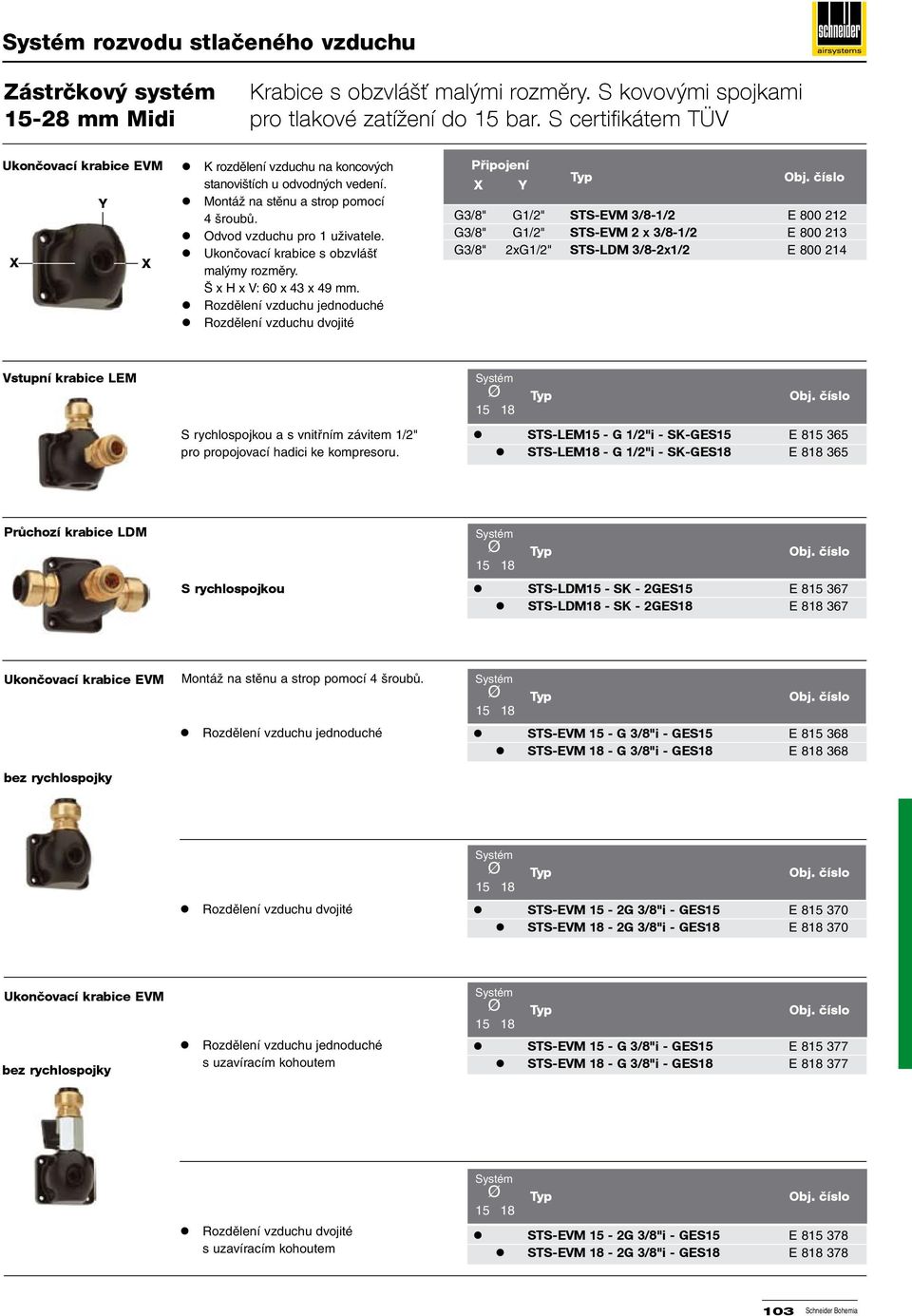

17 Zástrčkový systém Krabice s obzvlášť malými rozměry. S kovovými spojkami mm Midi pro tlakové zatížení do 15 bar. S certifikátem TÜV Ukončovací krabice EVM Y X X K rozdělení vzduchu na koncových stanovištích u odvodných vedení. Montáž na stěnu a strop pomocí 4 šroubů. Odvod vzduchu pro 1 uživatele. Ukončovací krabice s obzvlášť malýmy rozměry. Š x H x V: 60 x 43 x 49 mm. Rozdělení vzduchu jednoduché Rozdělení vzduchu dvojité Připojení X Y lo G3/8" G1/2" STS-EVM 3/8-1/2 E G3/8" G1/2" STS-EVM 2 x 3/8-1/2 E G3/8" 2xG1/2" STS-LDM 3/8-2x1/2 E Vstupní krabice LEM Ø lo S rychlospojkou a s vnitřním závitem 1/2" STS-LEM15 - G 1/2"i - SK-GES15 E pro propojovací hadici ke kompresoru. STS-LEM18 - G 1/2"i - SK-GES18 E Průchozí krabice LDM Ø lo S rychlospojkou STS-LDM15 - SK - 2GES15 E STS-LDM18 - SK - 2GES18 E Ukončovací krabice EVM bez rychlospojky Montáž na stěnu a strop pomocí 4 šroubů. Rozdělení vzduchu jednoduché Ø lo STS-EVM 15 - G 3/8"i - GES15 E STS-EVM 18 - G 3/8"i - GES18 E Rozdělení vzduchu dvojité Ø lo STS-EVM 15-2G 3/8"i - GES15 E STS-EVM 18-2G 3/8"i - GES18 E Ukončovací krabice EVM bez rychlospojky Rozdělení vzduchu jednoduché s uzavíracím kohoutem Ø lo STS-EVM 15 - G 3/8"i - GES15 E STS-EVM 18 - G 3/8"i - GES18 E Rozdělení vzduchu dvojité s uzavíracím kohoutem Ø lo STS-EVM 15-2G 3/8"i - GES15 E STS-EVM 18-2G 3/8"i - GES18 E

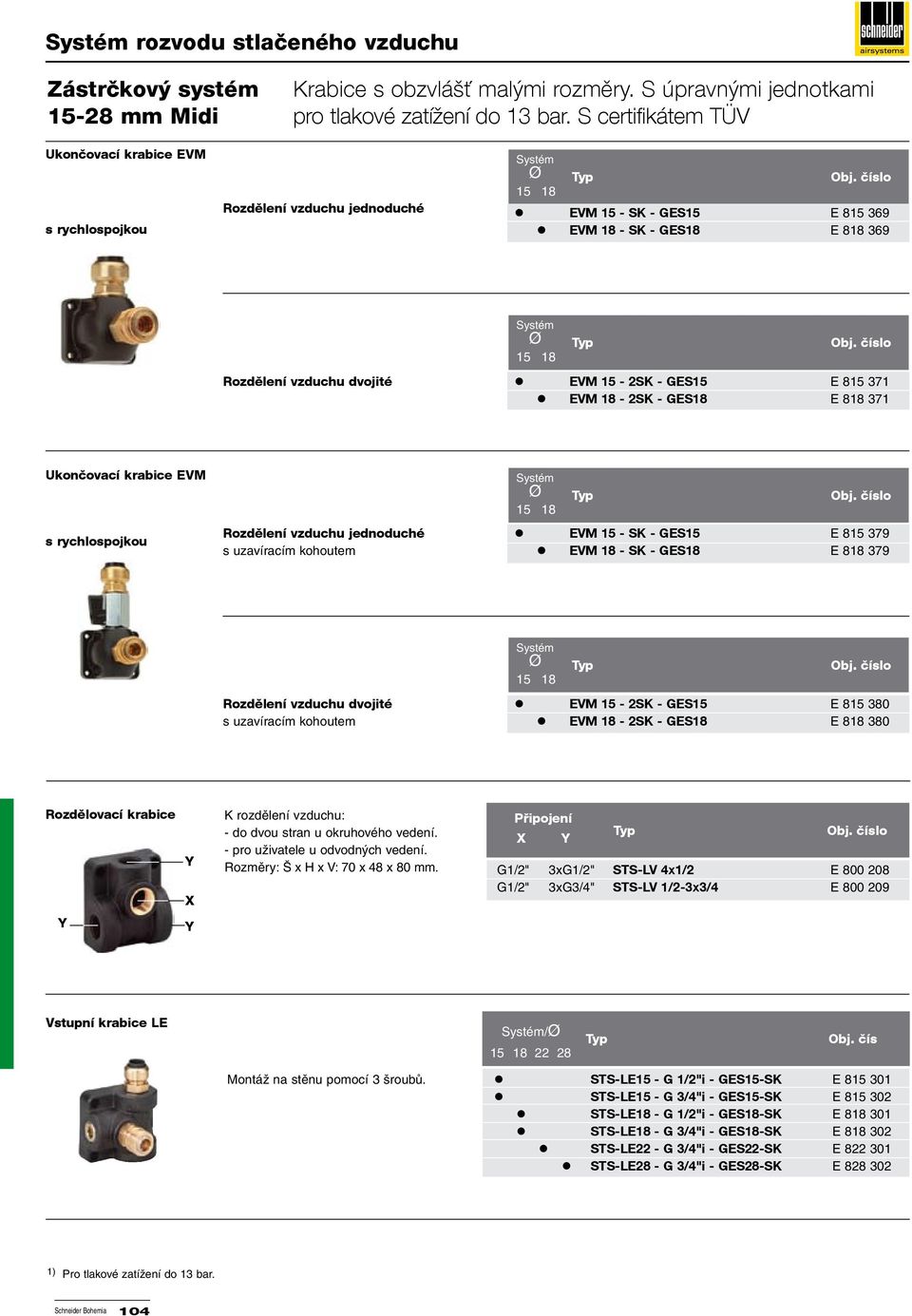

18 Zástrčkový systém Krabice s obzvlášť malými rozměry. S úpravnými jednotkami mm Midi pro tlakové zatížení do 13 bar. S certifikátem TÜV Ukončovací krabice EVM s rychlospojkou Ø lo Rozdělení vzduchu jednoduché EVM 15 - SK - GES15 E EVM 18 - SK - GES18 E Ø lo Rozdělení vzduchu dvojité EVM 15-2SK - GES15 E EVM 18-2SK - GES18 E Ukončovací krabice EVM s rychlospojkou Ø lo Rozdělení vzduchu jednoduché EVM 15 - SK - GES15 E s uzavíracím kohoutem EVM 18 - SK - GES18 E Ø lo Rozdělení vzduchu dvojité EVM 15-2SK - GES15 E s uzavíracím kohoutem EVM 18-2SK - GES18 E Rozdělovací krabice Y X K rozdělení vzduchu: - do dvou stran u okruhového vedení. - pro uživatele u odvodných vedení. Rozměry: Š x H x V: 70 x 48 x 80 mm. Připojení X Y lo G1/2" 3xG1/2" STS-LV 4x1/2 E G1/2" 3xG3/4" STS-LV 1/2-3x3/4 E Y Y Vstupní krabice LE Montáž na stěnu pomocí 3 šroubů. STS-LE15 - G 1/2"i - GES15-SK E STS-LE15 - G 3/4"i - GES15-SK E STS-LE18 - G 1/2"i - GES18-SK E STS-LE18 - G 3/4"i - GES18-SK E STS-LE22 - G 3/4"i - GES22-SK E STS-LE28 - G 3/4"i - GES28-SK E ) Pro tlakové zatížení do 13 bar. 104

19 Zástrčkový systém Krabice s obzvlášť malými rozměry. S úpravnými jednotkami mm Midi pro tlakové zatížení do 13 bar. S certifikátem TÜV Rozdělovací krabice K rozdělení vzduchu: - do dvou stran u okruhového vedení. - pro uživatele u odvodných vedení. Dodatečný odvod vzduchu po náhradě zátky rychlospojkou nebo šroubovací zástrčkovou spojkou. Montáž na stěnu a strop pomocí 3 šroubů. STS-LV15-3GES15 E STS-LV18-3GES18 E STS-LV22-3GES22 E Odbočná krabice Odvod vzduchu a ukončovací krabici, STS-LA15-2GES15 - WE15 E s labutím krkem, aby se zabránilo STS-LA18-2GES18 - WE18 E proniknutí kondenzátu k uživateli. STS-LA22-2GES22 - WE22 E Montáž na stěnu pomocí 3 šroubů. STS-LA22-2GES22 - WE15 E Průchozí krabice LD Odvod vzduchu pro uživatele, ca. 70 x 78 mm Montáž na stěnu a strop pomocí 3 šroubů. bez rychlospojky STS-LDD15 - G 1/2"i - 2GES15 E STS-LDD18 - G 1/2"i - 2GES18 E STS-LDD22 - G 1/2"i - 2GES22 E Průchozí krabice LD s rychlospojkou STS-LDD15 - SK - 2GES15 E STS-LDD18 - SK - 2GES18 E STS-LDD22 - SK - 2GES22 E Ukončovací krabice bez rychlospojky Y K rozdělení stl. vzduchu na koncových stanicích. Rozměry: Š x H x V: 86 x 52 x 60 mm. Montáž na stěnu a strop pomocí 4 šroubů. Rozdělení vzduchu jednoduché nebo dvojité a trojité Připojení X Y lo G1/2" G1/2" EV 2x1/2 E xG1/2" G1/2" EV 3x1/2 E xG1/2" G1/2" STS-EV 4x1/2 E X 105

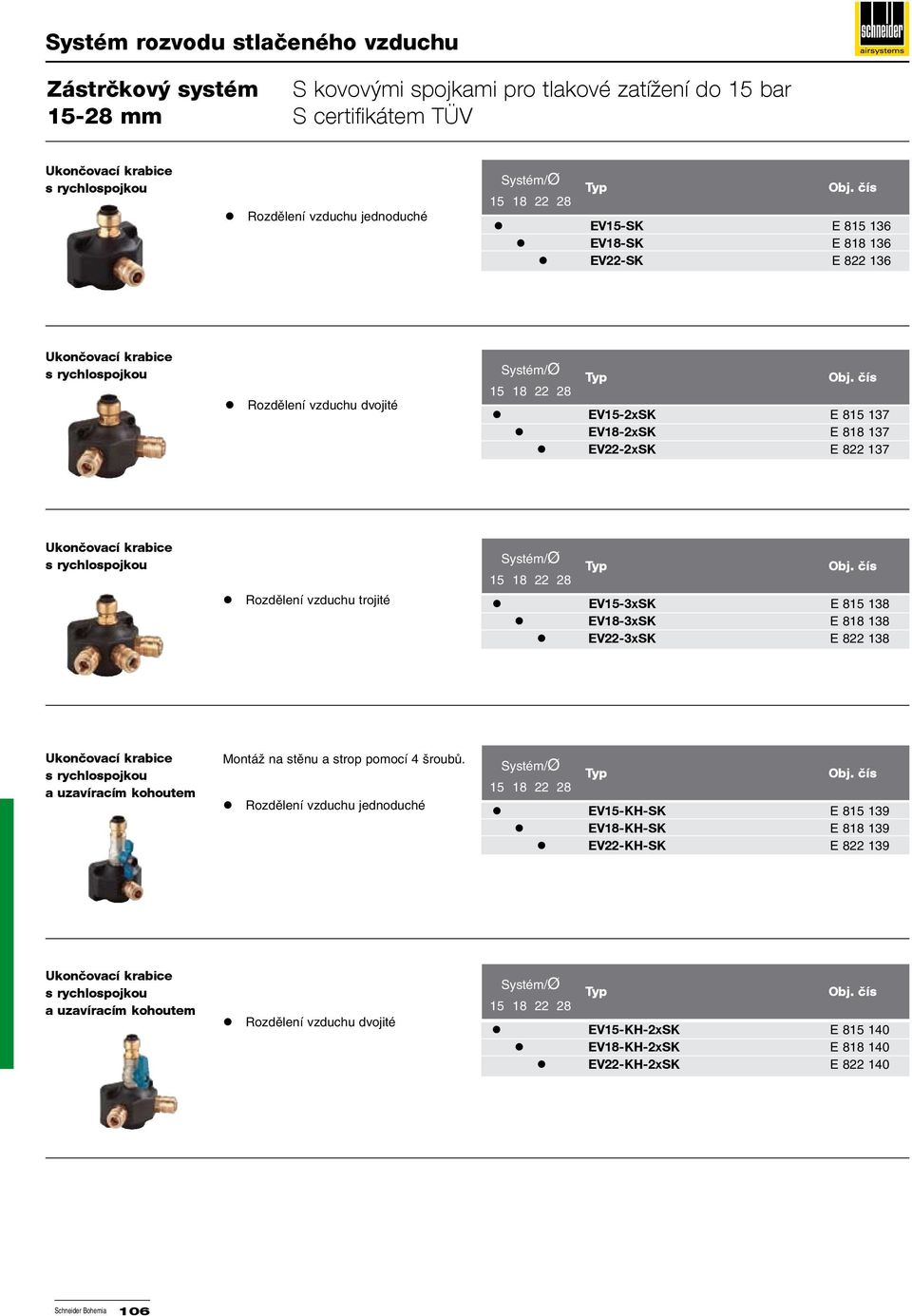

20 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S certifikátem TÜV Ukončovací krabice s rychlospojkou Rozdělení vzduchu jednoduché EV15-SK E EV18-SK E EV22-SK E Ukončovací krabice s rychlospojkou Rozdělení vzduchu dvojité EV15-2xSK E EV18-2xSK E EV22-2xSK E Ukončovací krabice s rychlospojkou Rozdělení vzduchu trojité EV15-3xSK E EV18-3xSK E EV22-3xSK E Ukončovací krabice s rychlospojkou a uzavíracím kohoutem Montáž na stěnu a strop pomocí 4 šroubů. Rozdělení vzduchu jednoduché EV15-KH-SK E EV18-KH-SK E EV22-KH-SK E Ukončovací krabice s rychlospojkou a uzavíracím kohoutem Rozdělení vzduchu dvojité EV15-KH-2xSK E EV18-KH-2xSK E EV22-KH-2xSK E

21 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S certifikátem TÜV Ukončovací krabice s rychlospojkou a uzavíracím kohoutem Rozdělení vzduchu trojité EV15-KH-3xSK E EV18-KH-3xSK E EV22-KH-3xSK E Ukončovací krabice s bezpeč. spojkou Před rozpojením se hadice stl. vzduchu díky bezpečnostní spojce odvzdušní. Tím je zabráněno nehodám. Rozdělení vzduchu jednoduché s 1 bezpečnostní rychlospojkou EV15-1xSSK E EV18-1xSSK E EV22-1xSSK E Ukončovací krabice s bezpeč. spojkou Rozdělení vzduchu dvojité se 2 bezpečnostními rychlospojkami EV15-2xSSK E EV18-2xSSK E EV22-2xSSK E Ukončovací krabice s bezpeč. spojkou Rozdělení vzduchu trojité se 3 bezpečnostními rychlospojkami EV15-3xSSK E EV18-3xSSK E EV22-3xSSK E Ukončovací krabice s bezpeč. spojkou a uzavíracím kohoutem Před rozpojením se hadice stl. vzduchu díky bezpečnostní spojce odvzdušní. Tím je zabráněno nehodám. Rozdělení vzduchu jednoduché s 1 bezpečnostní rychlospojkou EV15-KH-1SSK E EV18-KH-1SSK E EV22-KH-1SSK E

22 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S certifikátem TÜV. Ukončovací krabice s bezpeč. spojkou a uzavíracím kohoutem Rozdělení vzduchu dvojité se 2 bezpečnostními rychlospojkami EV15-KH-2SSK E EV18-KH-2SSK E EV22-KH-2SSK E Ukončovací krabice s bezpeč. spojkou a uzavíracím kohoutem Rozdělení vzduchu trojité se 3 bezpečnostními rychlospojkami EV15-KH-3SSK E EV18-KH-3SSK E EV22-KH-3SSK E Ukončovací krabice s úpravnou jednotkou a uzavíracím kohoutem Kompletně s redukč. ventilem R 1/4", EV15-KH-DM-SK E manometrem a rychlospojkou. EV18-KH-DM-SK E rychlospojka s uzavíracím kohoutem je EV22-KH-DM-SK E pro neregulovaný tlak. Montáž na stěnu pomocí 4 šroubů. Regulační rozsah 0-12 bar. Ukončovací krabice s úpravnou jednotkou a uzavíracím kohoutem Kompletně s redukč. ventilem s filtrem R 1/4" EV15-KH-FDM-SK E s manuálním vypouštěním kondenzátu, EV18-KH-FDM-SK E manometrem a rychlospojkou pro EV22-KH-FDM-SK E neregulovaný tlak, s uzavíracím kohoutem. Montáž na stěnu pomocí 4 šroubů. Regulač. rozsah 0-12 bar, filtrační jednotka 20 µm. 108

23 Zástrčkový systém S kovovými spojkami pro tlakové zatížení do 15 bar mm S certifikátem TÜV. Koncová krabice s plnícím ventilem Závěsné zařízení pro plnění pneuhustičů na benzínových stanicích Pro upevnění na zeď. Vzdálenost od stěny k plnícímu niplu 155 mm Možné připojení k rozvodům stl. vzduchu Ø 15, 18 a 22 mm Doplnění rychlospojkou pro plný tlak Připojení lo EV 15 - R 1/2" - FV R 1/2i E Vrtací šablona K jednodušší montáži všech krabic (kromě Midi systému) lo STS-BSB B Upevňovací sada pro trubkové svorky šrouby 5x45 pozinkované, hmoždinky S 6 Počet lo v balení BEFG 5x45,0-S6/50 50 B Utěsňující prostředky Obsah Balení lo ks Tekutý těsnící prostředek Loctite 243 SSI 50ml 50 ml 1 E k bezpečnému utěsnění kovových šroubovaných SSI 10ml 10 ml 1 E spojů u středních zatížení Těsnící páska (PTFE) BND-12m12mm/10 12 m 10 E mm šířka, 0,1 mm tloušťka Sprej na vyhledávání netěsností LKSS 300 ml 300 ml 1 E k vyhledávání nejmen. netěsností v rozvodu stl. vzduchu bez FCKW 109

24 se závitovým S kovovými spojkami pro tlakové zatížení do 15 bar šroubením mm S certifikátem TÜV Společné znaky: Maximální spolehlivost do 15 bar díky kovovým spojkám. Pro tlakové trubky z polyamidu nebo speciální hliníkové slitiny. Jednoduchá, rychlá montáž. Bez dlouhé přípravy jednoduché nasazení, hotovo. Žádné letování, žádné řezání závitů, žádné těsnění. Spojovací prvky těsní stabilně. Okamžitě po montáži provozuschopné žádná další čekací doba než spojení zaschne či zatvrdne. Šetří náklady, neboť i po demontáži je možné opětovné použití. Kovové tělo nemůže prasknout a spojky jsou dlouhodobě použitelné. Korozi odolné spojky a hladké vnitřní stěny rozvodů nabízejí stabilně plný průtok vzduchu a optimální podmínky proudění. Necitlivé k lehkým výkyvům a mechanické zátěži umělohmotné trubky drží bezpečně formu. Opticky pěkný rozvod z rovných hliníkových trubek (i pokud jsou trubky zavěšené). Bohatý sortiment rozdělovacích krabic a zástrčkových spojek. Trubky na stl.vzduchu svinutá, šedá barva pro množství vzduchu do 600 l/min. 1) pro množství vzduchu do 600 l/min. 1) pro množství vzduchu do 1000 l/min. 1) pro množství vzduchu do 1000 l/min. 1) pro množství vzduchu do 1800 l/min. 1) pro množství vzduchu do 2500 l/min. 1) v tyčích, šedá barva neohebná instalace, bez rohových zahnutí Délka DLR-R-PA-G 15x12mm/10m 10 E * DLR-R-PA-G 15x12mm/25m 25 E * DLR-R-PA-G 18x14mm/10m 10 E * DLR-R-PA-G 18x14mm/25m 25 E * DLR-R-PA-G 22x18mm/25m 25 E * DLR-R-PA-G 28x23mm/25m 25 E * DLR-S-PA-G 15x12mm/6m 6 E * DLR-S-PA-G 18x14mm/6m 6 E * DLR-S-PA-G 22x18mm/6m 6 E * DLR-S-PA-G 28x23mm/6m 6 E * Trubky na stl.vzduchu Speciální hliníková slitina, kalibrovaná, rovná, šedá s prášk.úpravou,délka 6 m. Pro vnitřní a vnější instalaci.ideální jako hlavní rozvod, protože se snadno a stabilně instaluje s minimem spojek. Dobře se kombinuje s ohebnou PA-trubkou. Délka DLR-ALU 15x12mm/6m 6 E * DLR-ALU 18x15mm/6m 6 E * DLR-ALU 22x18mm/6m 6 E * DLR-ALU 28x24mm/6m 6 E * Šroubení se zářezovým kroužkem Přímé šroubení s vnějším závitem Z mosazi. Upozornění: U umělohmotných trubek si prosím k šroubení se zářezovým kroužkem objednejte příslušný počet dutinek pro šroubový spoj! KSY-GE15-R 1/2a E KSY-GE18-R 1/2a E KSY-GE22-R 1/2a E KSY-GE22-R 3/4a E KSY-GE28-R 3/4a E KSY-GE28-R 1a E Přímé šroubení KSY-G15 E KSY-G18 E KSY-G22 E KSY-G28 E ) Udané množství vzduchu se vztahuje na provozní tlak 7 bar a tlakovou ztrátu 0,1 bar na 25 m. * Cena za 1 m 110

25 se závitovým Tradiční řešení pomocí šroubovaných prvků šroubením mm S TÜV certifikátem Úhlové šroubení KSY-WV90/15 E KSY-WV90/18 E KSY-WV90/22 E KSY-WV90/28 E Obloukové šroubení KSY-BV28 E Úhlové šroubení s vnějším závitem KSY-WEV15-R 1/2a E KSY-WEV18-R 1/2a E KSY-WEV22-R 1/2a E KSY-WEV22-R 3/4a E T - šroubení KSY-TVS15 E KSY-TVS18 E KSY-TVS E KSY-TVS22 E KSY-TVS E KSY-TVS E KSY-TVS28 E KSY-TVS E KSY-TVS E Dutinky pro šroubovaný spoj plastových trubek KSY-SH15 E KSY-SH18 E Příslušné dutinky pro šroubované spoje KSY-SH22 E si přiobjednejte! KSY-SH28 E Zářezové kroužky KSY-SRI 15 G KSY-SRI 18 G KSY-SRI 22 G KSY-SRI 28 G Převlečná matice KSY-UEM15 G KSY-UEM18 G KSY-UEM22 G

26 Rozvod stlačeného vzduchu mm Mosaz Ideální pro velké průtoky vzduchu díky kombinaci mosazných svorkových spojek s hliníkovými trubkami Obzvláště robustní a odolné nepřízni počasí, neboť jsou teplotně stálé a nejsou citlivé na UV-záření Zajištěná a potvrzená spolehlivost díky certifikátu TÜV Použitelné pro tlakové zatížení až 15 bar při 20 C díky použití zvláště robustního materiálu Možnost kombinace s rozvodem stlačeného vzduchu o Ø mm 112

27 Mosazný svorkový systém mm Rozvody stl.vzduchu od 4000 l/min. Pro trubky na stl. vzduch ze speciální hliníkové slitiny. S TÜV certifikátem Trubka na stl. vzduch Speciální hliníková slitina, kalibrovaná, DLR-ALU 32x28mm/6m E * neohebná, šedá s prášk. úpravou, DLR-ALU 40x36mm/6m E * délka 6 m, pro vnitřní a vnější instalaci. DLR-ALU 50x46mm/6m E * Ideální jako hlavní rozvod, který se instaluje DLR-ALU 63x58mm/6m E * pomocí trubkových svorek snadno a jednoduše. Dobře kombinovatelné s ohebnými PA-trubkami. Připojovací šroubení s vnitřním závitem MKS-AVI 32xG 1i E pro vstup vzduchu do rozvodu stl. vzduchu MKS-AVI 40xG 1 1/4i E nebo pro spojení rozvodu stl. vzduchu MKS-AVI 50xG 1 1/2i E s armaturami. MKS-AVI 63xG 2i E Připojovací šroubení s vnějším závitem MKS-AVA 32xR 1a E pro spojení rozvodu stl. vzduchu MKS-AVA 40xR 1 1/4a E s armaturami. MKS-AVA 50xR 1 1/2a E MKS-AVA 63xR 2a E Šroubovací/svorkové spojky Přímá spojka MKS-KP 32x32 E MKS-KP 40x40 E MKS-KP 50x50 E MKS-KP 63x63 E Úhlová spojka 90 MKS-WV 32x32mm/90 E MKS-WV 40x40mm/90 E MKS-WV 50x50mm/90 E MKS-WV 63x63mm/90 E MKS-WV 32mmxR 1a/90 E MKS-WV 40mmxR 1 1/4a/90 E MKS-WV 50mmxR 1 1/2a/90 E MKS-WV 63mmxR 2a/90 E MKS-WV 32mmxG 1i/90 E MKS-WV 40mmxG 1 1/4i/90 E MKS-WV 50mmxG 1 1/2i/90 E MKS-WV 63mmxG 2i/90 E * Cena za 1 m 113

28 Mosazný svorkový systém mm Úhlová spojka 45 Rozvody stl.vzduchu od 4000 l/min. Pro trubky na stl. vzduch ze speciální hliníkové slitiny. S TÜV certifikátem MKS-WV 32x32mm/45 E MKS-WV 40x40mm/45 E MKS-STV 50x50mm/45 E MKS-STV 63x63mm/45 E T-spojka 90 MKS-TVS32x32x32mm E MKS-TVS40x40x40mm E MKS-TVS50x50x50mm E MKS-TVS63x63x63mm E MKS-TVS32mmxG1ix32mm E MKS-TVS40mmxG1 1/4ix40mm E MKS-TVS50mmxG1 1/2ix50mm E MKS-TVS63mmxG2ix63mm E Posuvná přímá spojka MKS-SM 32 E MKS-SM 40 E MKS-SM 50 E MKS-SM 63 E Mosazný redukční kus RDS-G1axG1/2i E RDS-G1axG3/4i E RDS-G1 1/4axG1/2i E RDS-G1 1/4axG3/4i E RDS-G1 1/2axG1i E RDS-G2axG1i E Uzavírací kohout pro uzavření rozvodu stl. vzduchu nebo MKS-LAH 32-2AVA 32 E jednotlivých úseků horizontálního, okruhového MKS-LAH 40-2AVA 40 E nebo odvodného vedení, např. při revizních MKS-LAH 50-2AVA 50 E a rozšiřovacích pracích. MKS-LAH 63-2AVA 63 E Uzavírací systém pro stl. vzduch Díky pomalému otvírání se např. rozvod MKS-ESAT 32 MK E stl. vzduchu naplní bez tlakových rázů MKS-ESAT 40 MK E Výborně se hodí pro jednoduché řídící úkoly MKS-ESAT 50 MK E Kulový kohout z poniklované oceli, MKS-ESAT 63 MK E kulička tvrzená pochromovaná s teflonovým těsněním, dva vnitřní závity Spínací skříňky na 230 V S manuálním ovládáním Kontrolní dioda 114

29 Mosazný svorkový systém mm Rozvody stl.vzduchu od 4000 l/min. Pro trubky na stl. vzduch ze speciální hliníkové slitiny. S TÜV certifikátem Náhradní díly O-kroužek MKS-OR 32x3mm E MKS-OR 40x3,5mm E MKS-OR 50x3,5mm E MKS-OR 63x5mm E Mezikroužek MKS-ZR 37,5x33mm E MKS-ZR 46,9x41mm E MKS-ZR 50x56,9mm E MKS-ZR 64x72,5mm E Svěrný kroužek MKS-KLR 38,5x33mm E MKS-KLR 48x40,75mm E MKS-KLR 50x58mm E MKS-KLR 66,5x73mm E Klíč k dotáhnutí převlečné matice MKS-KMS 32 B na mosazných šroubových spojích MKS-KMS 40 B MKS-KMS 50 B MKS-KMS 63 B Odřezávačka trubek lo k řezání Alu-trubek do Ø 63 mm RS 63 Alu D Náhradní nůž lo MR-RS 63 Alu B Odhrotovávací zvon lo k odhrotování Alu-trubek Ø mm EG 54 Alu B

30 Mosazný svorkový systém mm Rozvody stl.vzduchu od 4000 l/min. Pro trubky na stl. vzduch ze speciální hliníkové slitiny. S TÜV certifikátem Odhrotovávací nůž lo k odhrotování vnitřního průměru Alu - trubek EG-Alu D Mazadlo ke snadnější montáži trubek na stl. vzduch lo GMI 65 (obsah 185 g) B

31 Rozvod stlačeného vzduchu mm Umělá hmota Ideální pro rychlou, nenákladnou instalaci při vyšší spotřebě vzduchu díky použití robustních rozvodů ze síťovaného polyetylenu (Pa-Xa), jakož i šroubovacích / svorkových spojek z polypropylenu (PP) Velmi vhodné pro překonání větších vzdáleností, neboť dodáváme trubky v 50 metrových rolích Mnohostranně použitelné, neboť se hodí i pro rozvody pod zemí Použitelné pro tlakové zatížení do 13 bar při 20 C Zajištěná a potvrzená spolehlivost díky certifikátu TÜV 117

32 Šroubovací a svorkový Rozvody stl.vzduchu od 1500 l/min. systém mm Pro trubky na stl.vzduch z polyethylenu. S TÜV certifikátem Společné znaky: Pro spec. použití při vysokém průtoku stl. vzduchu a dlouhém rozvodu. Materiál síťovaný polyethylen (VPE). Jednoduchá montáž - žádné lepení ani sváření. Po ohřátí jsou trubky ohebné ve všech směrech, a tím nejsou nutná dodatečná kolena. Bezproblémové rozšíření a demontáž. Rozsah použití - 50 C až + 95 C stálé teploty. Provozní tlak max. 13 bar při 20 C Vysoká odolnost proti stl. vzduchu s kondenzátem a olejem. Odolné proti UV záření a korozi. Žádné zužování průměru. Úspora hmotnosti oproti ocelovým trubkám cca. 75%. Nepatrné ztráty tlaku, délky do 50 m jsou možné bez spojovacích kusů. K utěsnění šroubovaných spojení použijte těsnící pásku. Pozor: Nenasazovat konce trubek bez sražených hran Trubka na stl. vzduch pro vnitřní instalaci 1) Svinuté provedení, DLR-R-PE-G 32x26,2mm/50m E * délka 50 m, barva šedá, DLR-R-PE-G 40x32,6mm/50m E * síťovaný polyethylen (PE-Xa) DLR-R-PE-G 50x40,8mm/50m E * DLR-R-PE-G 63x51,4mm/50m E * Trubka na stl. vzduch pro vnitřní instalaci 1) Tyčové provedení, DLR-S-PE-G 32x26,2mm/6m E * déla 6 m, barva šedá DLR-S-PE-G 40x32,6mm/6m E * síťovaný polyethylen (PE-Xa) DLR-S-PE-G 50x40,8mm/6m E * DLR-S-PE-G 63x51,4mm/6m E * Přímé šroubení s vnitřním závitem SKS-AVI 32mm x G1i E jako vstup. stl. vzduchu do rozvodu SKS-AVI 40mm x G1 1/4i E vzduchu nebo jako spojení rozvodu SKS-AVI 50mm x G1 1/2i E stl. vzduchu s armaturami SKS-AVI 63mm x G2i E Přímé šroubení s vnějším závitem SKS-AVA 32mm x R1a E jako spojení rozvodu stl. vzduchu SKS-AVA 40mm x R1 1/4a E s armaturami SKS-AVA 50mm x R1 1/2a E SKS-AVA 50mm x R2a E SKS-AVA 63mm x R2a E Šroubovací/ svorkové spojky Spojka SKS-SVB 32x32 E SKS-SVB 40x40 E SKS-SVB 50x50 E SKS-SVB 63x63 E Koleno 45 SKS-W45 32x32mm E SKS-W45 40x40mm E SKS-W45 50x50mm E SKS-W45 63x63mm E ) Trubka na stl. vzduch pro vnější instalaci (černá barva) ve svinutém i tyčovém provedení dle poptávky. *Cena za 1 metr 118

33 Šroubovací a svorkový Rozvody stl.vzduchu od 1500 l/min. systém mm Pro trubky na stl.vzduch z polyethylenu. S TÜV certifikátem Koleno 90 T-šroubení 90 T-šroubení 90 s vnitřním závitem u středu hrdla SKS-W90 32x32mm E SKS-W90 40x40mm E SKS-W90 50x50mm E SKS-W90 63x63mm E SKS-TVS 32x32x32mm-90 E SKS-TVS 40x40x40mm-90 E SKS-TVS 50x50x50mm-90 E SKS-TVS 63x63x63mm-90 E SKS-TVS 32xG 3/4ix32mm-90 E SKS-TVS 32xG 1ix32mm-90 E SKS-TVS 40xG 1ix40mm-90 E SKS-TVS 40xG 2ix40mm-90 E SKS-TVS 50xG 1 1/2ix50mm-90 E SKS-TVS 63xG 1 1/4ix63mm-90 E SKS-TVS 63xG 2i x 63xmm-90 E Odvod vzduchu přímý SKS-LAD 32-1 GES15 E Odvod vzduchu k uživateli stl.vzduchu SKS-LAD 32-1 GES18 E bez labutího krku. SKS-LAD 32-1 GES22 E Především u zařízení na stl.vzduch SKS-LAD 40-1 GES15 E se sušičkou SKS-LAD 40-1 GES18 E SKS-LAD 40-1 GES22 E SKS-LAD 50-1 GES15 E SKS-LAD 50-1 GES18 E SKS-LAD 50-1 GES22 E SKS-LAD 63-1 GES15 E SKS-LAD 63-1 GES18 E SKS-LAD 63-1 GES22 E Spona odvodu vzduchu Pro dodatečné odvody vzduchu na stávajících rozvodech trubek nebo pokud z prostorových důvodů nemůže být použit odvod s labutím krkem či přímý odvod. Montáž na stěnu a strop. Pracovní tlak max.10 bar při 20 C VPE-trubka se navrtá vrtačkou.velikost vyvrtání odpovídá průměru otvoru na sponě odvodu vzduchu. SKS-LAS 32 x R1/2i E SKS-LAS 32 x R3/4i E SKS-LAS 40 x R1/2i E SKS-LAS 40 x R3/4i E SKS-LAS 40 x R1i E SKS-LAS 50 x R1/2i E SKS-LAS 50 x R3/4i E SKS-LAS 63 x R1/2i E SKS-LAS 63 x R3/4i E SKS-LAS 63 x R1i E SKS-LAS 63 x R1 1/4i E

34 Šroubovací a svorkový Rozvody stl.vzduchu od 1500 l/min. systém mm Pro trubky na stl.vzduch z polyethylenu. S TÜV certifikátem Přechodové šroubení SKS-UEV32xR 1/2a E SKS-UEV32xR 3/4a E SKS-UEV40xR 1a E SKS-UEV50xR 1a E SKS-UEV63xR 1a E Zaslepovací zátka se závitem SKS-BS 32 E K uzavření šroubovací svěrné spojky SKS-BS 40 E na koncovkách rozvodů stl.vzduchu SKS-BS 50 E SKS-BS 63 E Dvojitá vsuvka SKS-DN-R1axR1/2a G s vnějším závitem SKS-DN-R1axR3/4a G SKS-DN-R1 1/4axR3/4a G Redukční vsuvka SKS-RDS R3/4axR1/2i E s vnějším a vnitřním závitem SKS-RDS R1axR1/2i E SKS-RDS R1axR3/4i E SKS-RDS R1 1/4axR1/2i E SKS-RDS R1 1/4axR3/4i E SKS-RDS R1 1/2axR1/2i E SKS-RDS R1 1/2axR3/4i E Uzavírací kohout Pro uzavření rozvodu stl.vzduchu nebo SKS-LAH 32-2 AVI 32 E jednotlivých úseků horizontálního, SKS-LAH 40-2 AVI 40 E okruhového a odvodného vedení např. SKS-LAH 50-2 AVI 50 E při kontrolních a rozšiřovacích pracích SKS-LAH 63-2 AVI 63 E Uzavírací systém pro stl. vzduch Díky pomalému otvírání se např. rozvod stl. vzduchu naplní bez tlakových rázů Výborně se hodí pro jednoduché řídící úkoly Kulový kohout z poniklované oceli, kulička tvrzená pochromovaná s teflonovým těsněním, dva vnitřní závity Spínací skříňky na 230 V S manuálním ovládáním Kontrolní dioda SKS-ESAT 32 SK E SKS-ESAT 40 SK E SKS-ESAT 50 SK E SKS-ESAT 63 SK E

35 Montážní prvky Pro systémy rozvodů mm S TÜV certifikátem Hákový klíč k dotáhnutí převlečné matice na plastových šroubových spojích lo HSL 32 K B HSL 40 K B HSL K B Nůžky lo ke stříhání PE-Xa trubek do Ø 63 mm RS 63 PE D Náhradní nůž lo MR-RS 63 PE B Ořezávací zvon lo k ořezávání okrajů VPE-trubek EG 63 PE B Náhradní nůž (2 ks) lo MR-EG 63 PE B Mazadlo ke snadnější montáži trubek na stl. vzduch lo GMI 65 (obsah 185 g) B Těsnící páska (PTFE) 12 mm šířka, 0,1 mm tloušťka Obsah Balení lo ks BND-12m x 12mm/10 12 m 10 E

36 Montážní prvky Pro systémy rozvodů mm S TÜV certifikátem Trubková svorka Počet lo v balení pro montáž s hmoždinkami pro VPE-trubky RK32šedá/25 25 E při montáži na stěnu a strop. Doporučená RK40bílá/25 (bez ramena) 25 E vzdál. svorek cm nebo podle potřeb RK50černá/10 10 E RK63černá/10 10 E Upevňovací sada Počet lo v balení pro trubkové svorky BEFG 4x35,0-S6/40 40 B šrouby 4x35 pozinkované, hmoždinky S 6 BEFG 4x35,0-S6/ B Spona na trubky Počet lo v balení mm M 8 RSL 32-35mm E mm M 8 RSL 40-43mm E mm M 8 RSL 48-52mm E mm M 8 RSL 60-64mm E Závitové tyče se závitem M8, délka 1 m, k zavěšování nosných žlabů ve spojení se sponami na trubky Počet lo v balení GWS-M8 x 1m E Spoj. matice Počet lo v balení se závitem M 8 MU-NI M8i 25 E Šroub lo M 8 x 80 SS-M8x80 B Montážní svorky se závitem M8 Počet lo v balení pro ocelové nosníky, tl. nosníku 3-8 mm MKL 3-8mm/63/50 25 E pro ocelové nosníky, tl. nosníku 8-14 mm MKL 8-14mm/63/50 10 E Jiné upevňovací systémy dle poptávky. 122
