1 ŘADA L 40 NÁVOD K POUŽÍVÁNÍ Číslo návodu je shodné s číslem série vozidla viz. odst. Úvodem TRAKTORY KUBOTA PEČLIVĚ PŘEČTĚTE A ULOŽTE V DOSAHU OBSLUHY K.B.T. PROFTECH s.r.o. Košťálkova 1527, Beroun - Město, Beroun,

2

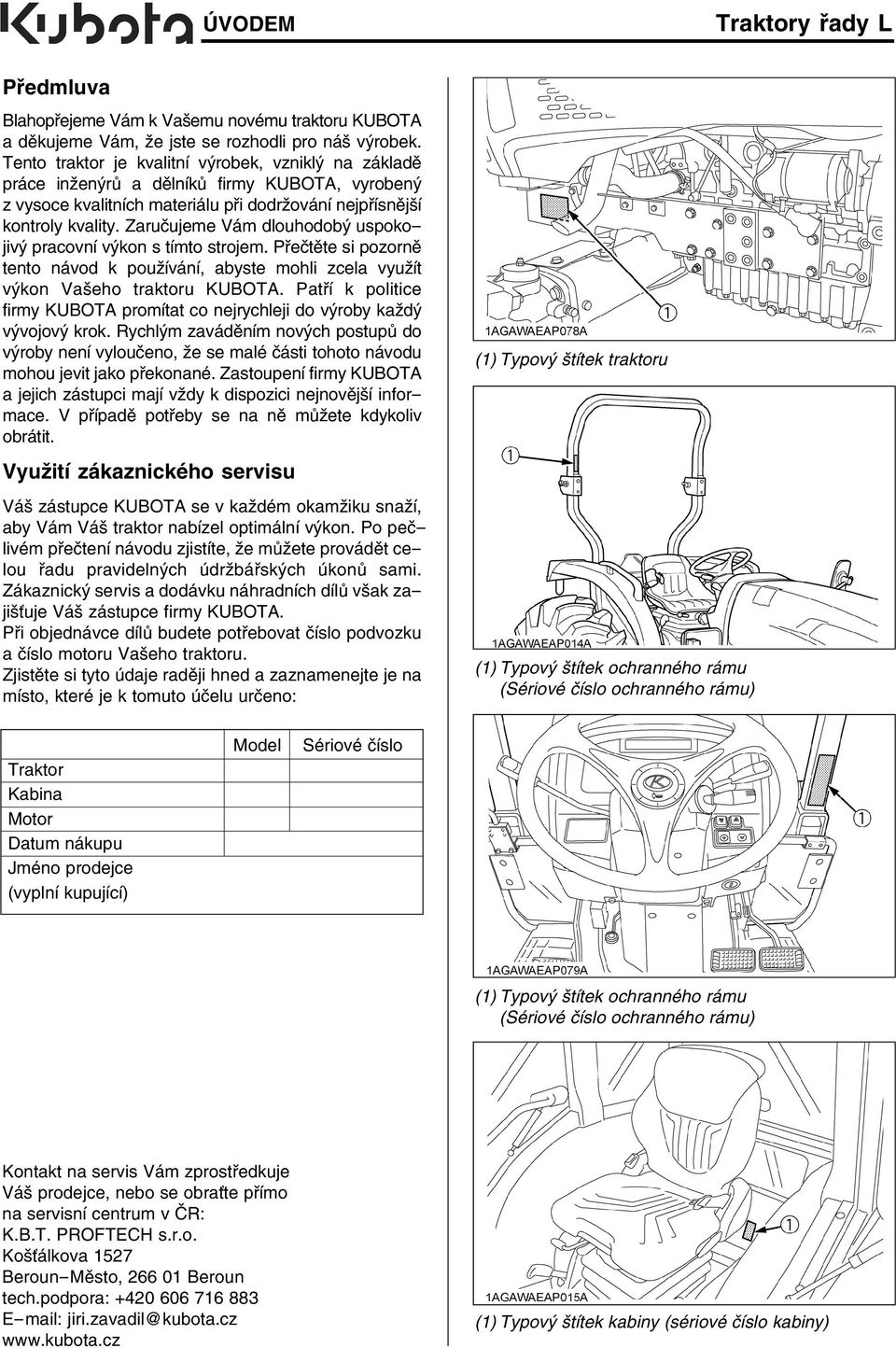

3 ÚVODEM Předmluva Blahopřejeme Vám k Vašemu novému traktoru KUBOTA a děkujeme Vám, že jste se rozhodli pro náš výrobek. Tento traktor je kvalitní výrobek, vzniklý na základě práce inženýrů a dělníků firmy KUBOTA, vyrobený z vysoce kvalitních materiálu při dodržování nejpřísnější kontroly kvality. Zaručujeme Vám dlouhodobý uspokojivý pracovní výkon s tímto strojem. Přečtěte si pozorně tento návod k používání, abyste mohli zcela využít výkon Vašeho traktoru KUBOTA. Patří k politice firmy KUBOTA promítat co nejrychleji do výroby každý vývojový krok. Rychlým zaváděním nových postupů do výroby není vyloučeno, že se malé části tohoto návodu mohou jevit jako překonané. Zastoupení firmy KUBOTA a jejich zástupci mají vždy k dispozici nejnovější informace. V případě potřeby se na ně můžete kdykoliv obrátit. Využití zákaznického servisu Váš zástupce KUBOTA se v každém okamžiku snaží, aby Vám Váš traktor nabízel optimální výkon. Po pečlivém přečtení návodu zjistíte, že můžete provádět celou řadu pravidelných údržbářských úkonů sami. Zákaznický servis a dodávku náhradních dílů však zajišťuje Váš zástupce firmy KUBOTA. Při objednávce dílů budete potřebovat číslo podvozku a číslo motoru Vašeho traktoru. Zjistěte si tyto údaje raději hned a zaznamenejte je na místo, které je k tomuto účelu určeno: (1) Typový štítek traktoru (1) Typový štítek ochranného rámu (Sériové číslo ochranného rámu) Traktor Kabina Motor Datum nákupu Jméno prodejce (vyplní kupující) Model Sériové číslo (1) Typový štítek ochranného rámu (Sériové číslo ochranného rámu) Kontakt na servis Vám zprostředkuje Váš prodejce, nebo se obraťte přímo na servisní centrum v ČR: K.B.T. PROFTECH s.r.o. Košťálkova 1527 Beroun-Město, Beroun tech.podpora: jiri.zavadil@kubota.cz (1) Typový štítek kabiny (sériové číslo kabiny)

4 ÚVODEM (1) Sériové číslo traktoru (1) Sériové číslo motoru

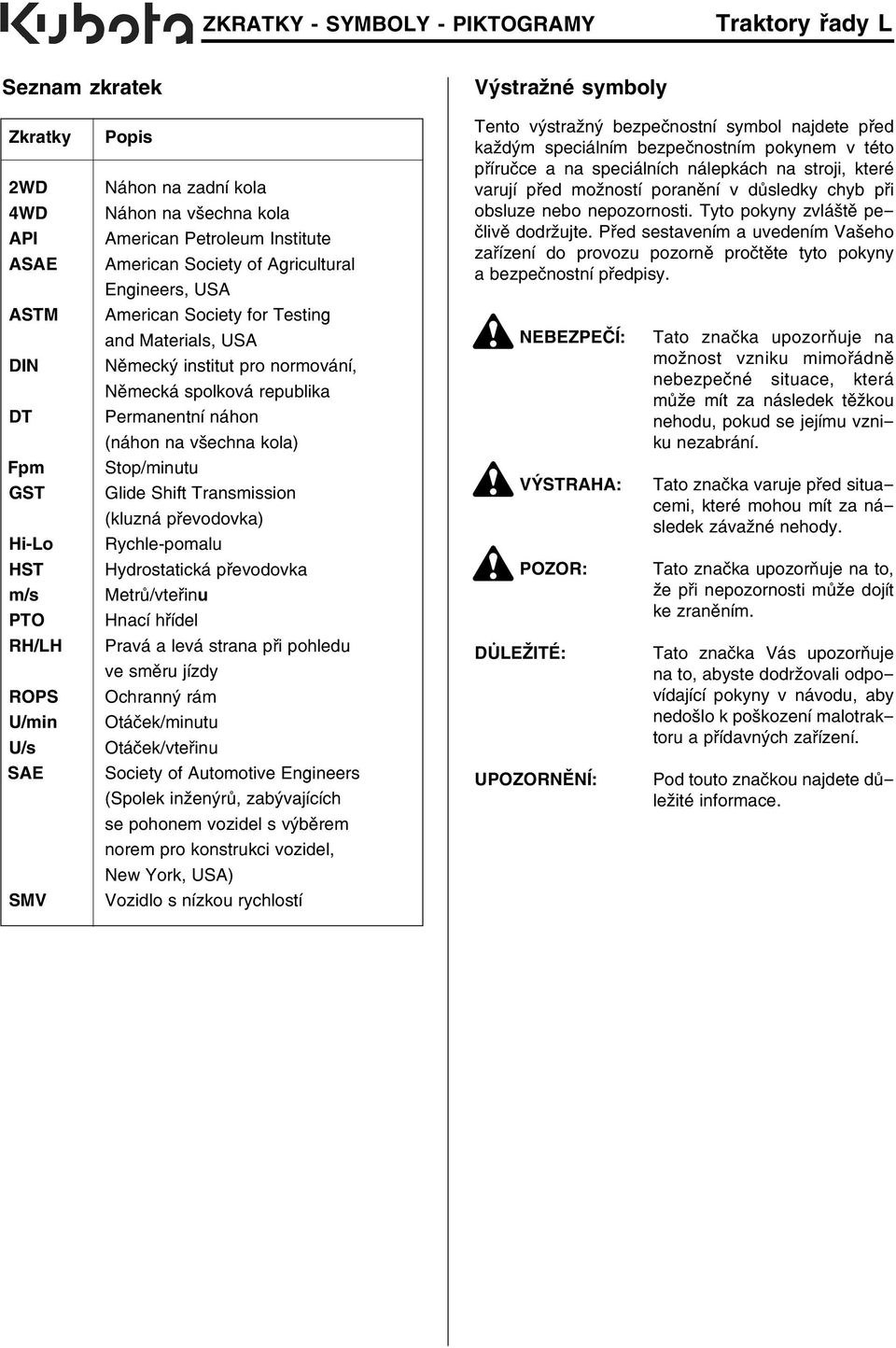

5 ZKRATKY SYMBOLY PIKTOGRAMY Seznam zkratek Výstražné symboly Zkratky 2WD 4WD API ASAE ASTM DIN DT Fpm GST Hi Lo HST m/s PTO RH/LH ROPS U/min U/s SAE SMV Popis Náhon na zadní kola Náhon na všechna kola American Petroleum Institute American Society of Agricultural Engineers, USA American Society for Testing and Materials, USA Německý institut pro normování, Německá spolková republika Permanentní náhon (náhon na všechna kola) Stop/minutu Glide Shift Transmission (kluzná převodovka) Rychle pomalu Hydrostatická převodovka Metrů/vteřinu Hnací hřídel Pravá a levá strana při pohledu ve směru jízdy Ochranný rám Otáček/minutu Otáček/vteřinu Society of Automotive Engineers (Spolek inženýrů, zabývajících se pohonem vozidel s výběrem norem pro konstrukci vozidel, New York, USA) Vozidlo s nízkou rychlostí Tento výstražný bezpečnostní symbol najdete před každým speciálním bezpečnostním pokynem v této příručce a na speciálních nálepkách na stroji, které varují před možností poranění v důsledky chyb při obsluze nebo nepozornosti. Tyto pokyny zvláště pečlivě dodržujte. Před sestavením a uvedením Vašeho zařízení do provozu pozorně pročtěte tyto pokyny a bezpečnostní předpisy. NEBEZPEČÍ: VÝSTRAHA: POZOR: DŮLEŽITÉ: UPOZORNĚNÍ: Tato značka upozorňuje na možnost vzniku mimořádně nebezpečné situace, která může mít za následek těžkou nehodu, pokud se jejímu vzniku nezabrání. Tato značka varuje před situacemi, které mohou mít za následek závažné nehody. Tato značka upozorňuje na to, že při nepozornosti může dojít ke zraněním. Tato značka Vás upozorňuje na to, abyste dodržovali odpovídající pokyny v návodu, aby nedošlo k poškození malotraktoru a přídavných zařízení. Pod touto značkou najdete důležité informace.

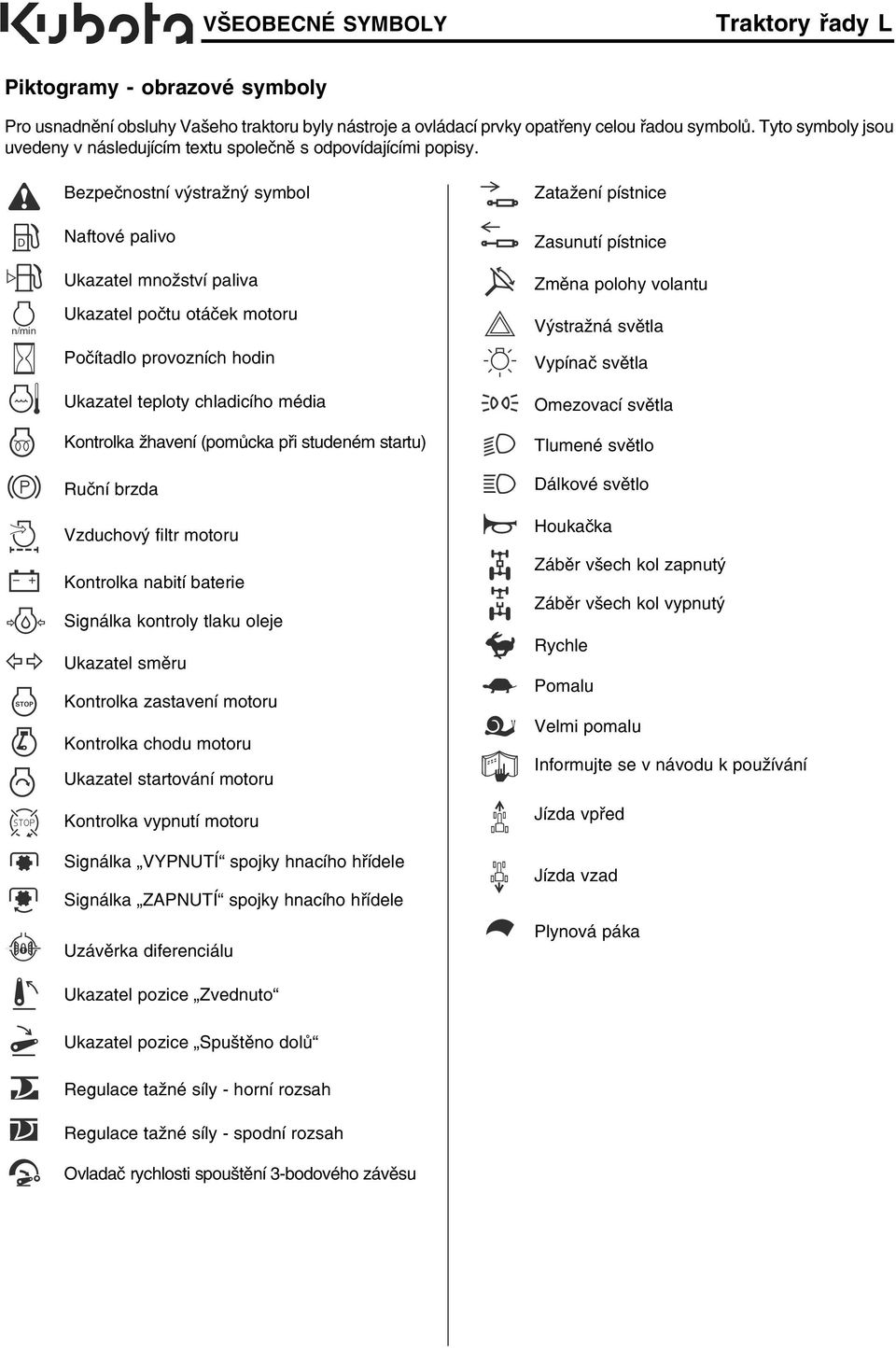

6 VŠEOBECNÉ SYMBOLY Piktogramy obrazové symboly Pro usnadnění obsluhy Vašeho traktoru byly nástroje a ovládací prvky opatřeny celou řadou symbolů. Tyto symboly jsou uvedeny v následujícím textu společně s odpovídajícími popisy. Bezpečnostní výstražný symbol Naftové palivo Ukazatel množství paliva Ukazatel počtu otáček motoru Počítadlo provozních hodin Ukazatel teploty chladicího média Kontrolka žhavení (pomůcka při studeném startu) Ruční brzda Vzduchový filtr motoru Kontrolka nabití baterie Signálka kontroly tlaku oleje Ukazatel směru Kontrolka zastavení motoru Kontrolka chodu motoru Ukazatel startování motoru Kontrolka vypnutí motoru Signálka VYPNUTÍ spojky hnacího hřídele Signálka ZAPNUTÍ spojky hnacího hřídele Uzávěrka diferenciálu Zatažení pístnice Zasunutí pístnice Změna polohy volantu Výstražná světla Vypínač světla Omezovací světla Tlumené světlo Dálkové světlo Houkačka Záběr všech kol zapnutý Záběr všech kol vypnutý Rychle Pomalu Velmi pomalu Informujte se v návodu k používání Jízda vpřed Jízda vzad Plynová páka Ukazatel pozice Zvednuto Ukazatel pozice Spuštěno dolů Regulace tažné síly horní rozsah Regulace tažné síly spodní rozsah Ovladač rychlosti spouštění 3 bodového závěsu

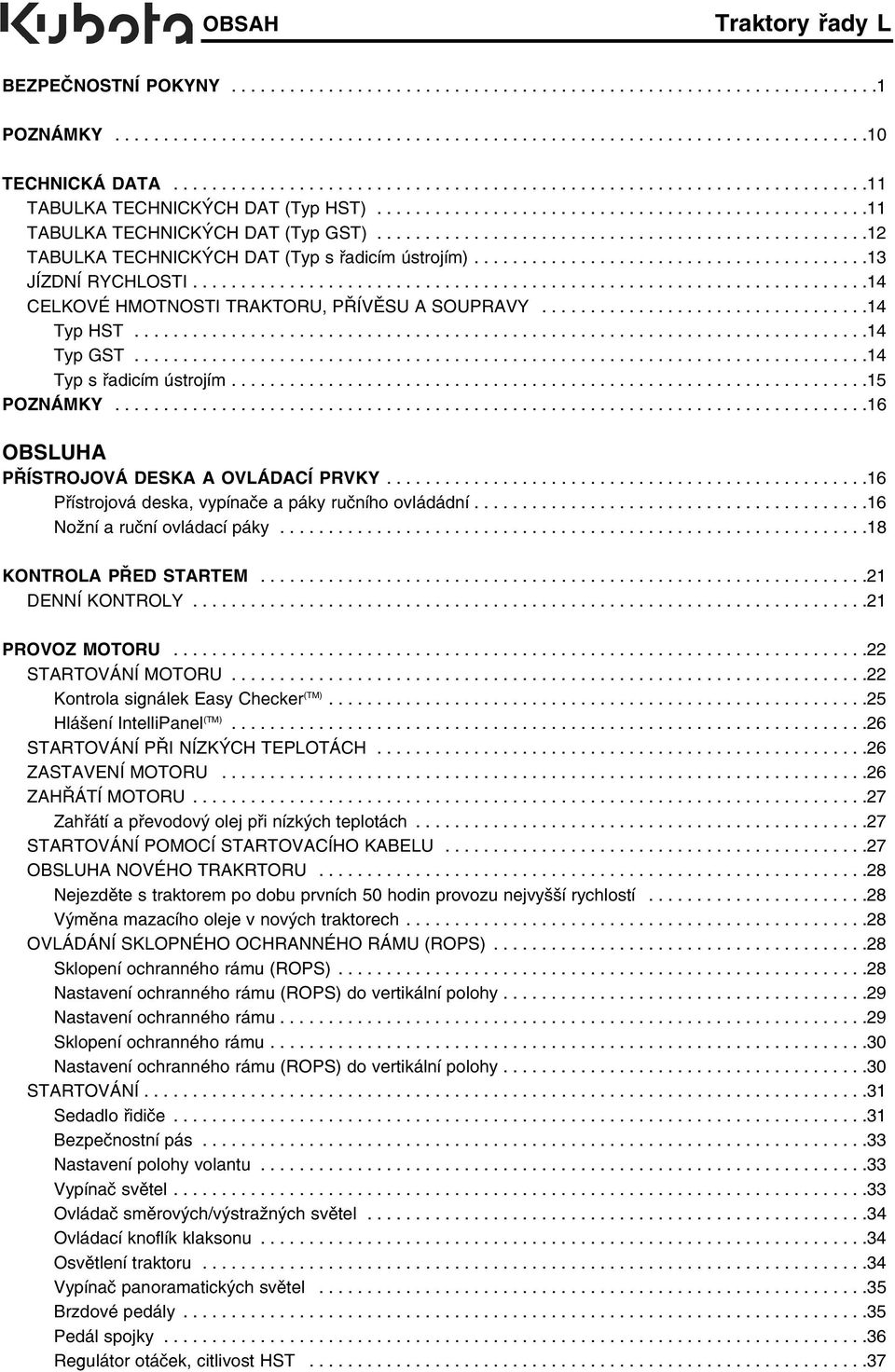

7 OBSAH BEZPEČNOSTNÍ POKYNY POZNÁMKY TECHNICKÁ DATA TABULKA TECHNICKÝCH DAT (Typ HST) TABULKA TECHNICKÝCH DAT (Typ GST) TABULKA TECHNICKÝCH DAT (Typ s řadicím ústrojím) JÍZDNÍ RYCHLOSTI CELKOVÉ HMOTNOSTI TRAKTORU, PŘÍVĚSU A SOUPRAVY Typ HST Typ GST Typ s řadicím ústrojím POZNÁMKY OBSLUHA PŘÍSTROJOVÁ DESKA A OVLÁDACÍ PRVKY Přístrojová deska, vypínače a páky ručního ovládádní Nožní a ruční ovládací páky KONTROLA PŘED STARTEM DENNÍ KONTROLY PROVOZ MOTORU STARTOVÁNÍ MOTORU Kontrola signálek Easy Checker (TM) Hlášení IntelliPanel (TM) STARTOVÁNÍ PŘI NÍZKÝCH TEPLOTÁCH ZASTAVENÍ MOTORU ZAHŘÁTÍ MOTORU Zahřátí a převodový olej při nízkých teplotách STARTOVÁNÍ POMOCÍ STARTOVACÍHO KABELU OBSLUHA NOVÉHO TRAKRTORU Nejezděte s traktorem po dobu prvních 50 hodin provozu nejvyšší rychlostí Výměna mazacího oleje v nových traktorech OVLÁDÁNÍ SKLOPNÉHO OCHRANNÉHO RÁMU (ROPS) Sklopení ochranného rámu (ROPS) Nastavení ochranného rámu (ROPS) do vertikální polohy Nastavení ochranného rámu Sklopení ochranného rámu Nastavení ochranného rámu (ROPS) do vertikální polohy STARTOVÁNÍ Sedadlo řidiče Bezpečnostní pás Nastavení polohy volantu Vypínač světel Ovládač směrových/výstražných světel Ovládací knoflík klaksonu Osvětlení traktoru Vypínač panoramatických světel Brzdové pedály Pedál spojky Regulátor otáček, citlivost HST

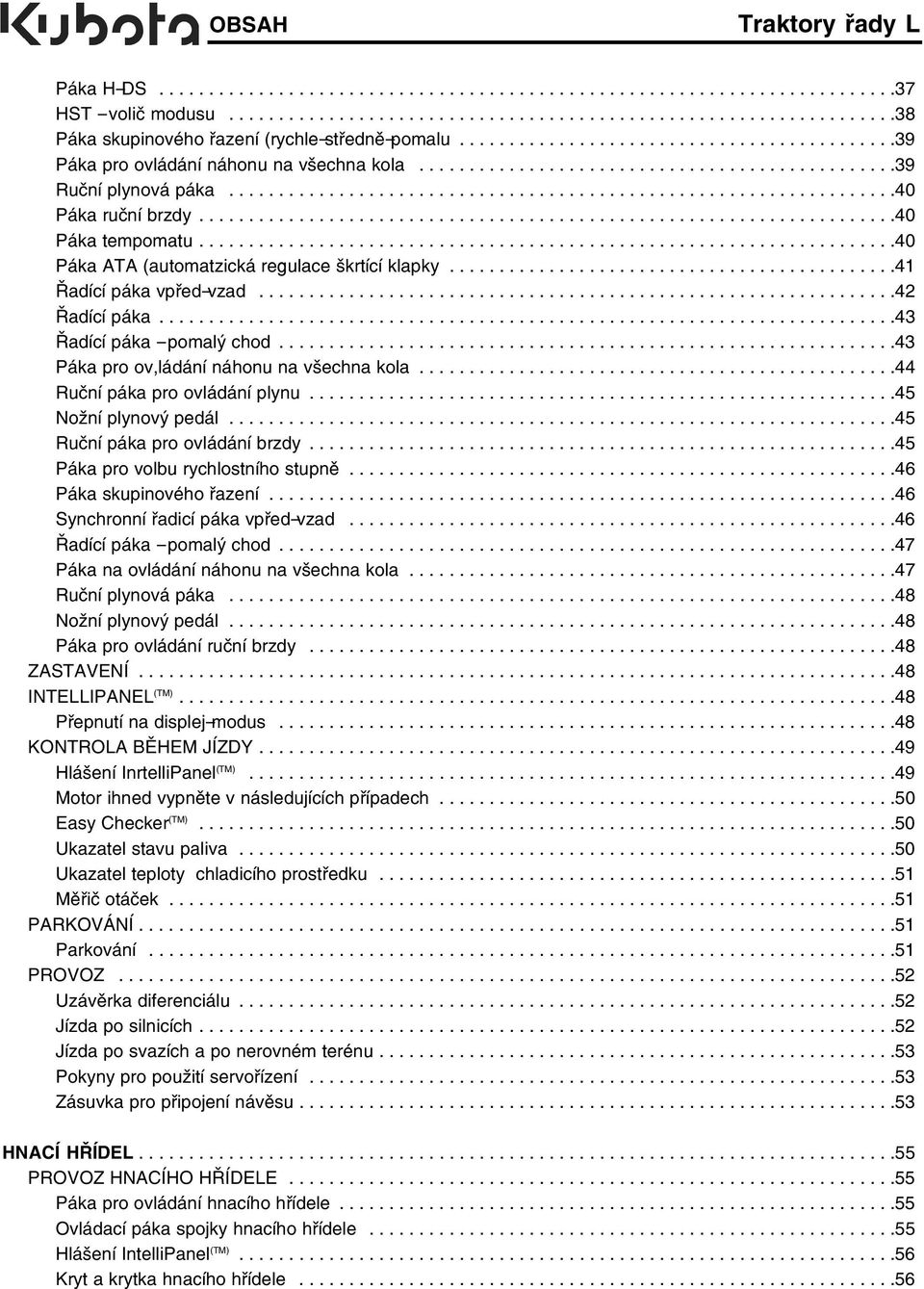

8 OBSAH Páka H-DS HST -volič modusu Páka skupinového řazení (rychle-středně-pomalu Páka pro ovládání náhonu na všechna kola Ruční plynová páka Páka ruční brzdy Páka tempomatu Páka ATA (automatzická regulace škrtící klapky Řadící páka vpřed-vzad Řadící páka Řadící páka -pomalý chod Páka pro ov,ládání náhonu na všechna kola Ruční páka pro ovládání plynu Nožní plynový pedál Ruční páka pro ovládání brzdy Páka pro volbu rychlostního stupně Páka skupinového řazení Synchronní řadicí páka vpřed-vzad Řadící páka -pomalý chod Páka na ovládání náhonu na všechna kola Ruční plynová páka Nožní plynový pedál Páka pro ovládání ruční brzdy ZASTAVENÍ INTELLIPANEL (TM) Přepnutí na displej-modus KONTROLA BĚHEM JÍZDY Hlášení InrtelliPanel (TM) Motor ihned vypněte v následujících případech Easy Checker (TM) Ukazatel stavu paliva Ukazatel teploty chladicího prostředku Měřič otáček PARKOVÁNÍ Parkování PROVOZ Uzávěrka diferenciálu Jízda po silnicích Jízda po svazích a po nerovném terénu Pokyny pro použití servořízení Zásuvka pro připojení návěsu HNACÍ HŘÍDEL PROVOZ HNACÍHO HŘÍDELE Páka pro ovládání hnacího hřídele Ovládací páka spojky hnacího hřídele Hlášení IntelliPanel (TM) Kryt a krytka hnacího hřídele

9 OBSAH 3-BODOVÝ ZÁVĚS A SPODNÍ ZÁVĚS ZADNÍ 3-BODOVÝ ZÁVĚS Výběr otvoru pro upevnění horního ramene bodový tažný závěs Tažná tyč (pravá) Horní rameno Nastavení délky spodního ramene Omezovač vychýlení Sklopné záchytné háky TAŽNÝ ZÁVĚS PŘEDNÍ TAŽNÝ ZÁVĚS VÝŠKOVĚ NASTAVITELNÝ SPODNÍ ZÁVĚS Výškově nastavitelný závěs HYDRAULICKÁ JEDNOTKA ŘÍDÍCÍ SYSTÉM PRO ZADNÍ 3-BODOVÝ ZÁVĚS Regulace úrovně Kombinované řízení Řízení plovoucí pozice Rychlost poklesu zadního 3-bodového závěsu PŘÍDAVNÁ HYDRAULIKA Připojení hydraulického bloku PŘÍDAVNÝ HYDRAULICKÝ ŘÍDÍCÍ SYSTÉM Přídavné řídící ventily Páka pro ovládání řídícího ventilu Připojení a odpojení hydraulických spojek Referenční tabulka pro použití hydraulické jednotky KOLA, PNEUMATIKY A PŘÍDAVNÉ ZÁVAŽÍ PNEUMATIKY Tlak v pneumatikách Dvouplášťové pneumatiky SEŘÍZENÍ KOL Přední kola (při náhonu na čtyři kola) Zadní kola ZÁVAŽÍ Přední závaží Zadní závaží Tekuté závaží na zadních kolech

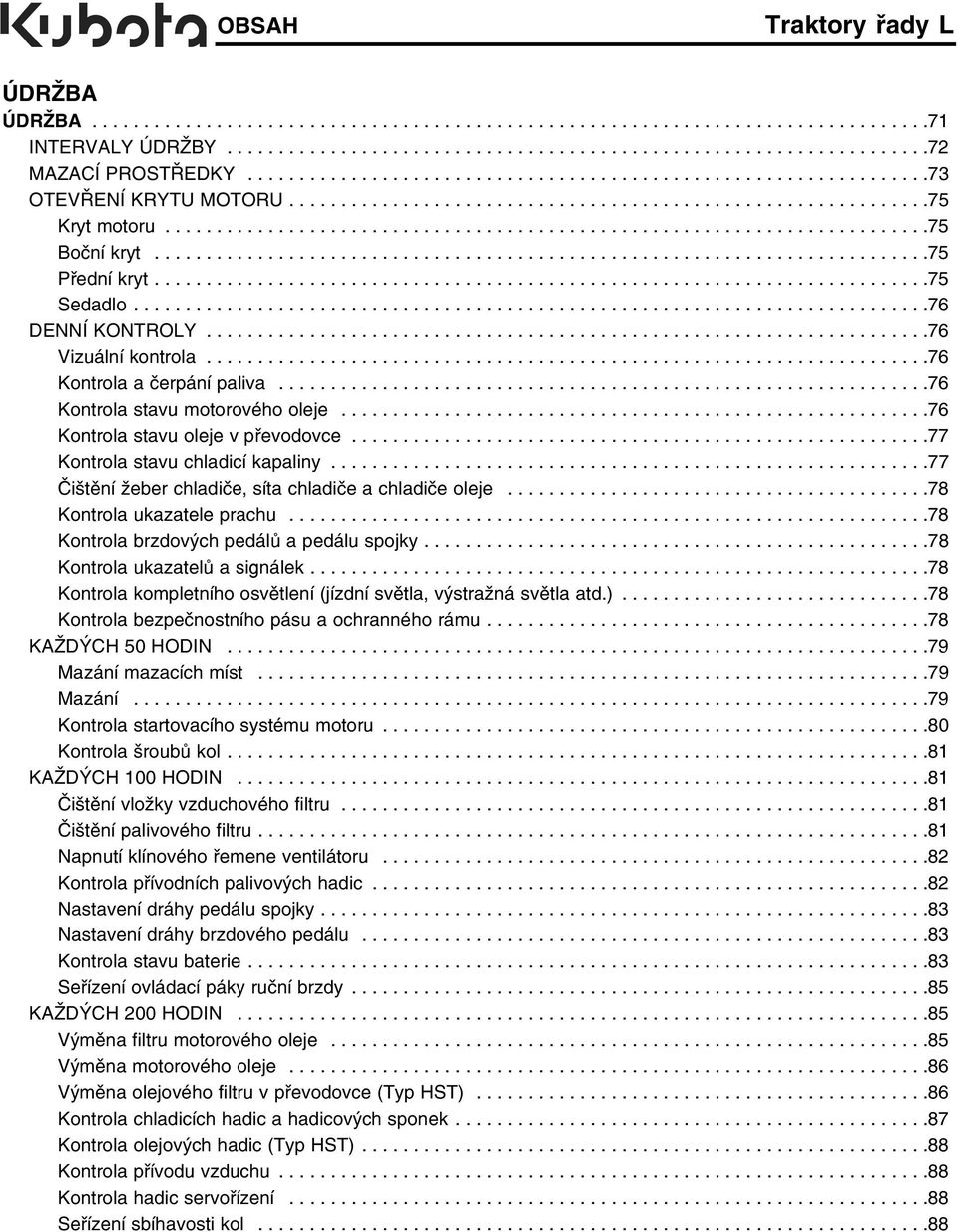

10 OBSAH ÚDRŽBA ÚDRŽBA INTERVALY ÚDRŽBY MAZACÍ PROSTŘEDKY OTEVŘENÍ KRYTU MOTORU Kryt motoru Boční kryt Přední kryt Sedadlo DENNÍ KONTROLY Vizuální kontrola Kontrola a čerpání paliva Kontrola stavu motorového oleje Kontrola stavu oleje v převodovce Kontrola stavu chladicí kapaliny Čištění žeber chladiče, síta chladiče a chladiče oleje Kontrola ukazatele prachu Kontrola brzdových pedálů a pedálu spojky Kontrola ukazatelů a signálek Kontrola kompletního osvětlení (jízdní světla, výstražná světla atd.) Kontrola bezpečnostního pásu a ochranného rámu KAŽDÝCH 50 HODIN Mazání mazacích míst Mazání Kontrola startovacího systému motoru Kontrola šroubů kol KAŽDÝCH 100 HODIN Čištění vložky vzduchového filtru Čištění palivového filtru Napnutí klínového řemene ventilátoru Kontrola přívodních palivových hadic Nastavení dráhy pedálu spojky Nastavení dráhy brzdového pedálu Kontrola stavu baterie Seřízení ovládací páky ruční brzdy KAŽDÝCH 200 HODIN Výměna filtru motorového oleje Výměna motorového oleje Výměna olejového filtru v převodovce (Typ HST) Kontrola chladicích hadic a hadicových sponek Kontrola olejových hadic (Typ HST) Kontrola přívodu vzduchu Kontrola hadic servořízení Seřízení sbíhavosti kol

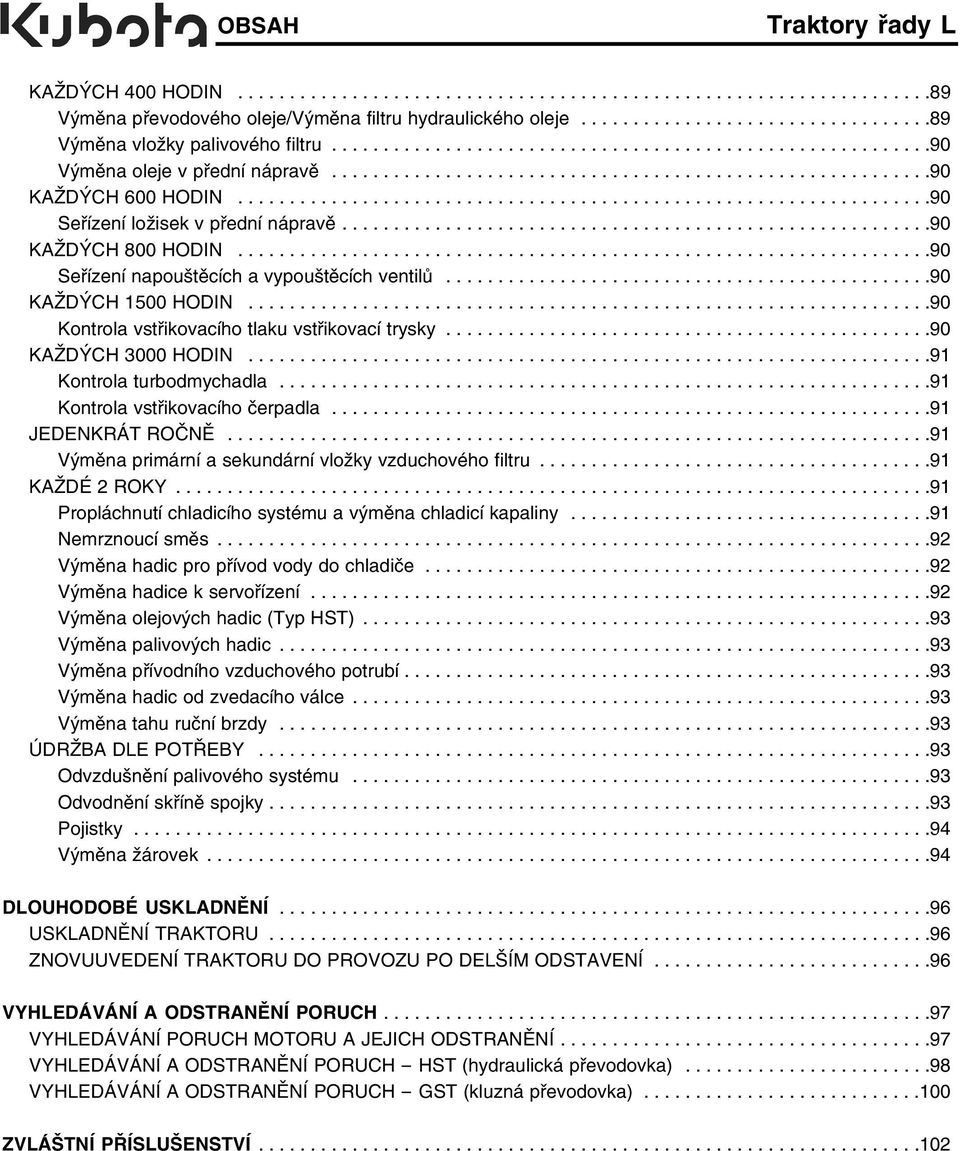

11 OBSAH KAŽDÝCH 400 HODIN Výměna převodového oleje/výměna filtru hydraulického oleje Výměna vložky palivového filtru Výměna oleje v přední nápravě KAŽDÝCH 600 HODIN Seřízení ložisek v přední nápravě KAŽDÝCH 800 HODIN Seřízení napouštěcích a vypouštěcích ventilů KAŽDÝCH 1500 HODIN Kontrola vstřikovacího tlaku vstřikovací trysky KAŽDÝCH 3000 HODIN Kontrola turbodmychadla Kontrola vstřikovacího čerpadla JEDENKRÁT ROČNĚ Výměna primární a sekundární vložky vzduchového filtru KAŽDÉ 2 ROKY Propláchnutí chladicího systému a výměna chladicí kapaliny Nemrznoucí směs Výměna hadic pro přívod vody do chladiče Výměna hadice k servořízení Výměna olejových hadic (Typ HST) Výměna palivových hadic Výměna přívodního vzduchového potrubí Výměna hadic od zvedacího válce Výměna tahu ruční brzdy ÚDRŽBA DLE POTŘEBY Odvzdušnění palivového systému Odvodnění skříně spojky Pojistky Výměna žárovek DLOUHODOBÉ USKLADNĚNÍ USKLADNĚNÍ TRAKTORU ZNOVUUVEDENÍ TRAKTORU DO PROVOZU PO DELŠÍM ODSTAVENÍ VYHLEDÁVÁNÍ A ODSTRANĚNÍ PORUCH VYHLEDÁVÁNÍ PORUCH MOTORU A JEJICH ODSTRANĚNÍ VYHLEDÁVÁNÍ A ODSTRANĚNÍ PORUCH - HST (hydraulická převodovka) VYHLEDÁVÁNÍ A ODSTRANĚNÍ PORUCH - GST (kluzná převodovka) ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

12 POZNÁMKY

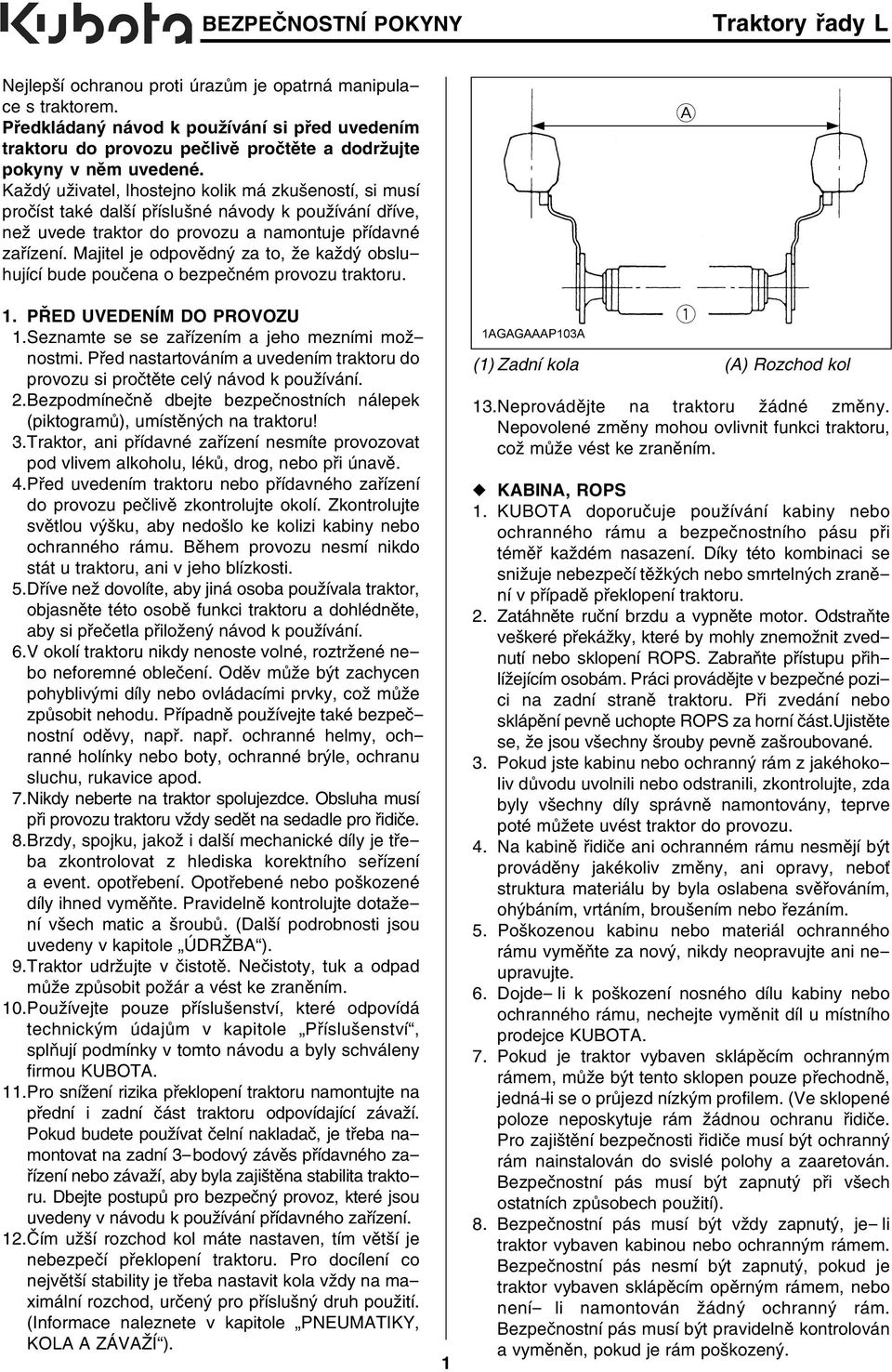

13 BEZPEČNOSTNÍ POKYNY Nejlepší ochranou proti úrazům je opatrná manipulace s traktorem. Předkládaný návod k používání si před uvedením traktoru do provozu pečlivě pročtěte a dodržujte pokyny v něm uvedené. Každý uživatel, lhostejno kolik má zkušeností, si musí pročíst také další příslušné návody k používání dříve, než uvede traktor do provozu a namontuje přídavné zařízení. Majitel je odpovědný za to, že každý obsluhující bude poučena o bezpečném provozu traktoru. 1. PŘED UVEDENÍM DO PROVOZU 11.Seznamte se se zařízením a jeho mezními možnostmi. Před nastartováním a uvedením traktoru do provozu si pročtěte celý návod k používání. 12.Bezpodmínečně dbejte bezpečnostních nálepek (piktogramů), umístěných na traktoru! 13.Traktor, ani přídavné zařízení nesmíte provozovat pod vlivem alkoholu, léků, drog, nebo při únavě. 14.Před uvedením traktoru nebo přídavného zařízení do provozu pečlivě zkontrolujte okolí. Zkontrolujte světlou výšku, aby nedošlo ke kolizi kabiny nebo ochranného rámu. Během provozu nesmí nikdo stát u traktoru, ani v jeho blízkosti. 15.Dříve než dovolíte, aby jiná osoba používala traktor, objasněte této osobě funkci traktoru a dohlédněte, aby si přečetla přiložený návod k používání. 16.V okolí traktoru nikdy nenoste volné, roztržené nebo neforemné oblečení. Oděv může být zachycen pohyblivými díly nebo ovládacími prvky, což může způsobit nehodu. Případně používejte také bezpečnostní oděvy, např. např. ochranné helmy, ochranné holínky nebo boty, ochranné brýle, ochranu sluchu, rukavice apod. 17.Nikdy neberte na traktor spolujezdce. Obsluha musí při provozu traktoru vždy sedět na sedadle pro řidiče. 18.Brzdy, spojku, jakož i další mechanické díly je třeba zkontrolovat z hlediska korektního seřízení a event. opotřebení. Opotřebené nebo poškozené díly ihned vyměňte. Pravidelně kontrolujte dotažení všech matic a šroubů. (Další podrobnosti jsou uvedeny v kapitole ÚDRŽBA ). 19.Traktor udržujte v čistotě. Nečistoty, tuk a odpad může způsobit požár a vést ke zraněním. 10.Používejte pouze příslušenství, které odpovídá technickým údajům v kapitole Příslušenství, splňují podmínky v tomto návodu a byly schváleny firmou KUBOTA. 11.Pro snížení rizika překlopení traktoru namontujte na přední i zadní část traktoru odpovídající závaží. Pokud budete používat čelní nakladač, je třeba namontovat na zadní 3-bodový závěs přídavného zařízení nebo závaží, aby byla zajištěna stabilita traktoru. Dbejte postupů pro bezpečný provoz, které jsou uvedeny v návodu k používání přídavného zařízení. 12.Čím užší rozchod kol máte nastaven, tím větší je nebezpečí překlopení traktoru. Pro docílení co největší stability je třeba nastavit kola vždy na maximální rozchod, určený pro příslušný druh použití. (Informace naleznete v kapitole PNEUMATIKY, KOLA A ZÁVAŽÍ ). 1 (1) Zadní kola (A) Rozchod kol 13.Neprovádějte na traktoru žádné změny. Nepovolené změny mohou ovlivnit funkci traktoru, což může vést ke zraněním. KABINA, ROPS 1. KUBOTA doporučuje používání kabiny nebo ochranného rámu a bezpečnostního pásu při téměř každém nasazení. Díky této kombinaci se snižuje nebezpečí těžkých nebo smrtelných zranění v případě překlopení traktoru. 2. Zatáhněte ruční brzdu a vypněte motor. Odstraňte veškeré překážky, které by mohly znemožnit zvednutí nebo sklopení ROPS. Zabraňte přístupu přihlížejícím osobám. Práci provádějte v bezpečné pozici na zadní straně traktoru. Při zvedání nebo sklápění pevně uchopte ROPS za horní část.ujistěte se, že jsou všechny šrouby pevně zašroubované. 3. Pokud jste kabinu nebo ochranný rám z jakéhokoliv důvodu uvolnili nebo odstranili, zkontrolujte, zda byly všechny díly správně namontovány, teprve poté můžete uvést traktor do provozu. 4. Na kabině řidiče ani ochranném rámu nesmějí být prováděny jakékoliv změny, ani opravy, neboť struktura materiálu by byla oslabena svěřováním, ohýbáním, vrtáním, broušením nebo řezáním. 5. Poškozenou kabinu nebo materiál ochranného rámu vyměňte za nový, nikdy neopravujte ani neupravujte. 6. Dojde- li k poškození nosného dílu kabiny nebo ochranného rámu, nechejte vyměnit díl u místního prodejce KUBOTA. 7. Pokud je traktor vybaven sklápěcím ochranným rámem, může být tento sklopen pouze přechodně, jedná-li se o průjezd nízkým profilem. (Ve sklopené poloze neposkytuje rám žádnou ochranu řidiče. Pro zajištění bezpečnosti řidiče musí být ochranný rám nainstalován do svislé polohy a zaaretován. Bezpečnostní pás musí být zapnutý při všech ostatních způsobech použití). 8. Bezpečnostní pás musí být vždy zapnutý, je- li traktor vybaven kabinou nebo ochranným rámem. Bezpečnostní pás nesmí být zapnutý, pokud je traktor vybaven sklápěcím opěrným rámem, nebo není- li namontován žádný ochranný rám. Bezpečnostní pás musí být pravidelně kontrolován a vyměněn, pokud je rám poškozený.

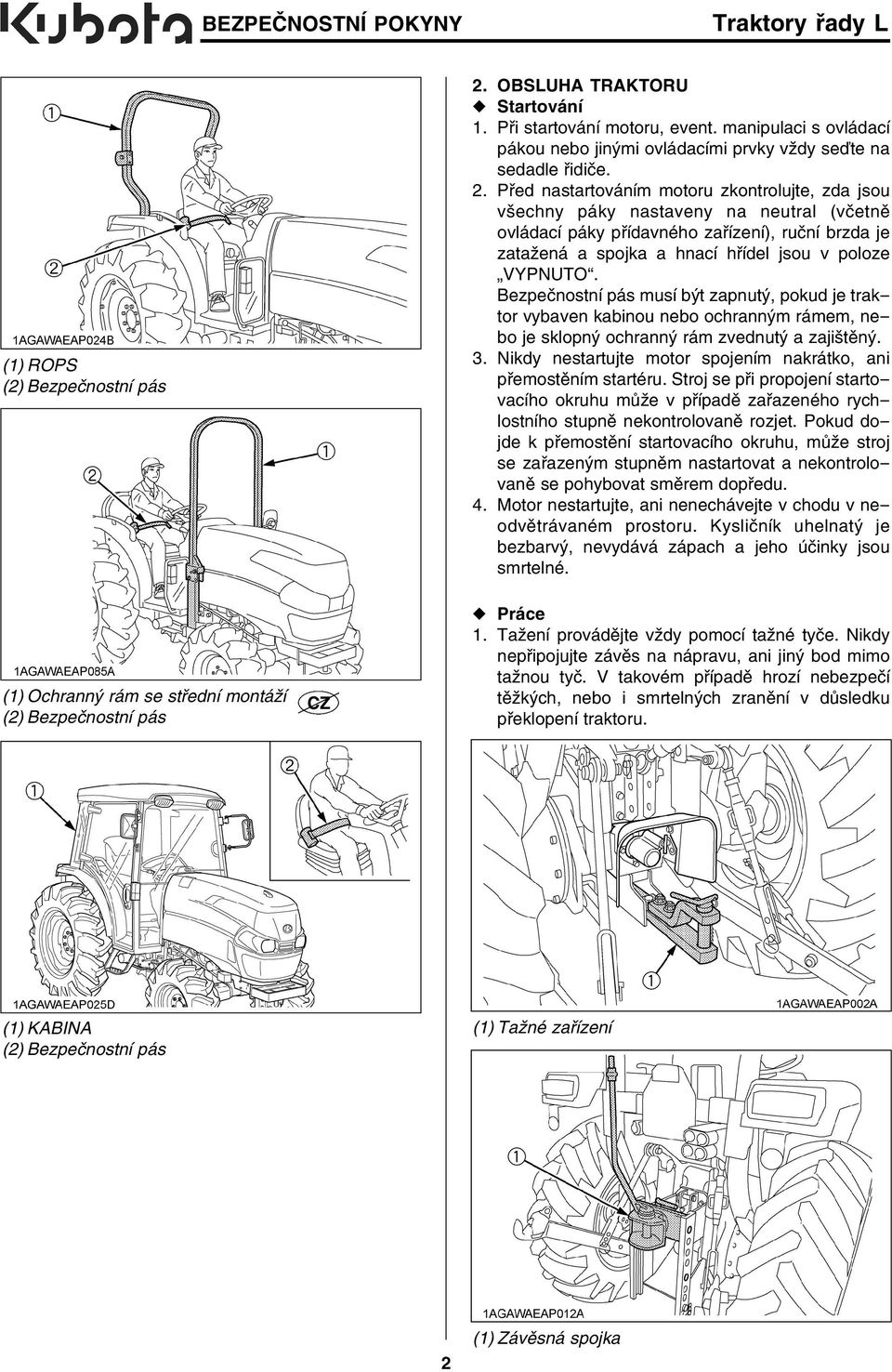

14 BEZPEČNOSTNÍ POKYNY (1) ROPS (2) Bezpečnostní pás 2. OBSLUHA TRAKTORU Startování 1. Při startování motoru, event. manipulaci s ovládací pákou nebo jinými ovládacími prvky vždy seďte na sedadle řidiče. 2. Před nastartováním motoru zkontrolujte, zda jsou všechny páky nastaveny na neutral (včetně ovládací páky přídavného zařízení), ruční brzda je zatažená a spojka a hnací hřídel jsou v poloze VYPNUTO. Bezpečnostní pás musí být zapnutý, pokud je traktor vybaven kabinou nebo ochranným rámem, nebo je sklopný ochranný rám zvednutý a zajištěný. 3. Nikdy nestartujte motor spojením nakrátko, ani přemostěním startéru. Stroj se při propojení startovacího okruhu může v případě zařazeného rychlostního stupně nekontrolovaně rozjet. Pokud dojde k přemostění startovacího okruhu, může stroj se zařazeným stupněm nastartovat a nekontrolovaně se pohybovat směrem dopředu. 4. Motor nestartujte, ani nenechávejte v chodu v neodvětrávaném prostoru. Kysličník uhelnatý je bezbarvý, nevydává zápach a jeho účinky jsou smrtelné. (1) Ochranný rám se střední montáží (2) Bezpečnostní pás CZ Práce 1. Tažení provádějte vždy pomocí tažné tyče. Nikdy nepřipojujte závěs na nápravu, ani jiný bod mimo tažnou tyč. V takovém případě hrozí nebezpečí těžkých, nebo i smrtelných zranění v důsledku překlopení traktoru. (1) KABINA (2) Bezpečnostní pás (1) Tažné zařízení 2 (1) Závěsná spojka

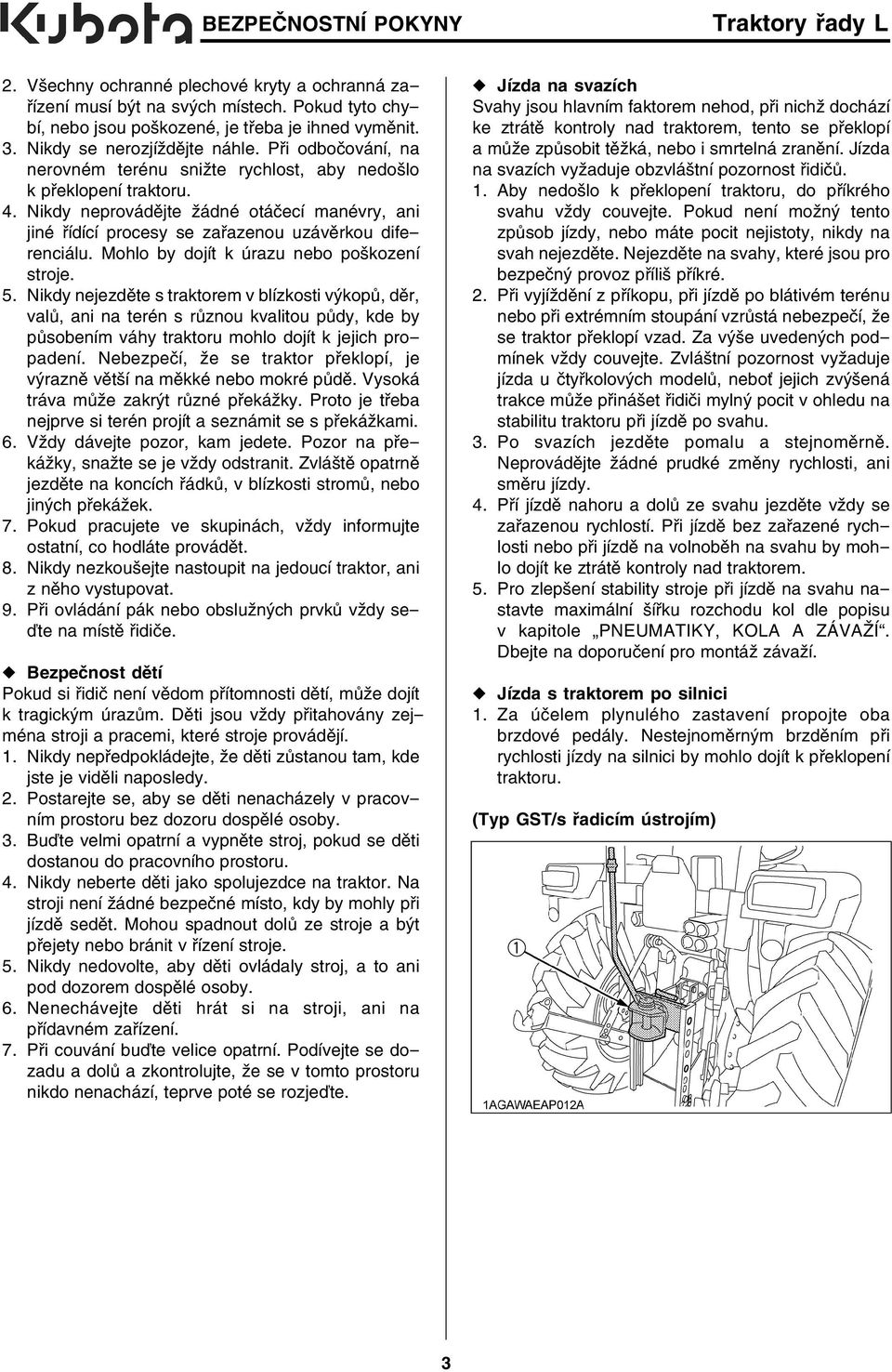

15 BEZPEČNOSTNÍ POKYNY 2. Všechny ochranné plechové kryty a ochranná zařízení musí být na svých místech. Pokud tyto chybí, nebo jsou poškozené, je třeba je ihned vyměnit. 3. Nikdy se nerozjíždějte náhle. Při odbočování, na nerovném terénu snižte rychlost, aby nedošlo k překlopení traktoru. 4. Nikdy neprovádějte žádné otáčecí manévry, ani jiné řídící procesy se zařazenou uzávěrkou diferenciálu. Mohlo by dojít k úrazu nebo poškození stroje. 5. Nikdy nejezděte s traktorem v blízkosti výkopů, děr, valů, ani na terén s různou kvalitou půdy, kde by působením váhy traktoru mohlo dojít k jejich propadení. Nebezpečí, že se traktor překlopí, je výrazně větší na měkké nebo mokré půdě. Vysoká tráva může zakrýt různé překážky. Proto je třeba nejprve si terén projít a seznámit se s překážkami. 6. Vždy dávejte pozor, kam jedete. Pozor na překážky, snažte se je vždy odstranit. Zvláště opatrně jezděte na koncích řádků, v blízkosti stromů, nebo jiných překážek. 7. Pokud pracujete ve skupinách, vždy informujte ostatní, co hodláte provádět. 8. Nikdy nezkoušejte nastoupit na jedoucí traktor, ani z něho vystupovat. 9. Při ovládání pák nebo obslužných prvků vždy seďte na místě řidiče. Bezpečnost dětí Pokud si řidič není vědom přítomnosti dětí, může dojít k tragickým úrazům. Děti jsou vždy přitahovány zejména stroji a pracemi, které stroje provádějí. 1. Nikdy nepředpokládejte, že děti zůstanou tam, kde jste je viděli naposledy. 2. Postarejte se, aby se děti nenacházely v pracovním prostoru bez dozoru dospělé osoby. 3. Buďte velmi opatrní a vypněte stroj, pokud se děti dostanou do pracovního prostoru. 4. Nikdy neberte děti jako spolujezdce na traktor. Na stroji není žádné bezpečné místo, kdy by mohly při jízdě sedět. Mohou spadnout dolů ze stroje a být přejety nebo bránit v řízení stroje. 5. Nikdy nedovolte, aby děti ovládaly stroj, a to ani pod dozorem dospělé osoby. 6. Nenechávejte děti hrát si na stroji, ani na přídavném zařízení. 7. Při couvání buďte velice opatrní. Podívejte se dozadu a dolů a zkontrolujte, že se v tomto prostoru nikdo nenachází, teprve poté se rozjeďte. Jízda na svazích Svahy jsou hlavním faktorem nehod, při nichž dochází ke ztrátě kontroly nad traktorem, tento se překlopí a může způsobit těžká, nebo i smrtelná zranění. Jízda na svazích vyžaduje obzvláštní pozornost řidičů. 1. Aby nedošlo k překlopení traktoru, do příkrého svahu vždy couvejte. Pokud není možný tento způsob jízdy, nebo máte pocit nejistoty, nikdy na svah nejezděte. Nejezděte na svahy, které jsou pro bezpečný provoz příliš příkré. 2. Při vyjíždění z příkopu, při jízdě po blátivém terénu nebo při extrémním stoupání vzrůstá nebezpečí, že se traktor překlopí vzad. Za výše uvedených podmínek vždy couvejte. Zvláštní pozornost vyžaduje jízda u čtyřkolových modelů, neboť jejich zvýšená trakce může přinášet řidiči mylný pocit v ohledu na stabilitu traktoru při jízdě po svahu. 3. Po svazích jezděte pomalu a stejnoměrně. Neprovádějte žádné prudké změny rychlosti, ani směru jízdy. 4. Pří jízdě nahoru a dolů ze svahu jezděte vždy se zařazenou rychlostí. Při jízdě bez zařazené rychlosti nebo při jízdě na volnoběh na svahu by mohlo dojít ke ztrátě kontroly nad traktorem. 5. Pro zlepšení stability stroje při jízdě na svahu nastavte maximální šířku rozchodu kol dle popisu v kapitole PNEUMATIKY, KOLA A ZÁVAŽÍ. Dbejte na doporučení pro montáž závaží. Jízda s traktorem po silnici 1. Za účelem plynulého zastavení propojte oba brzdové pedály. Nestejnoměrným brzděním při rychlosti jízdy na silnici by mohlo dojít k překlopení traktoru. (Typ GST/s řadicím ústrojím) 3

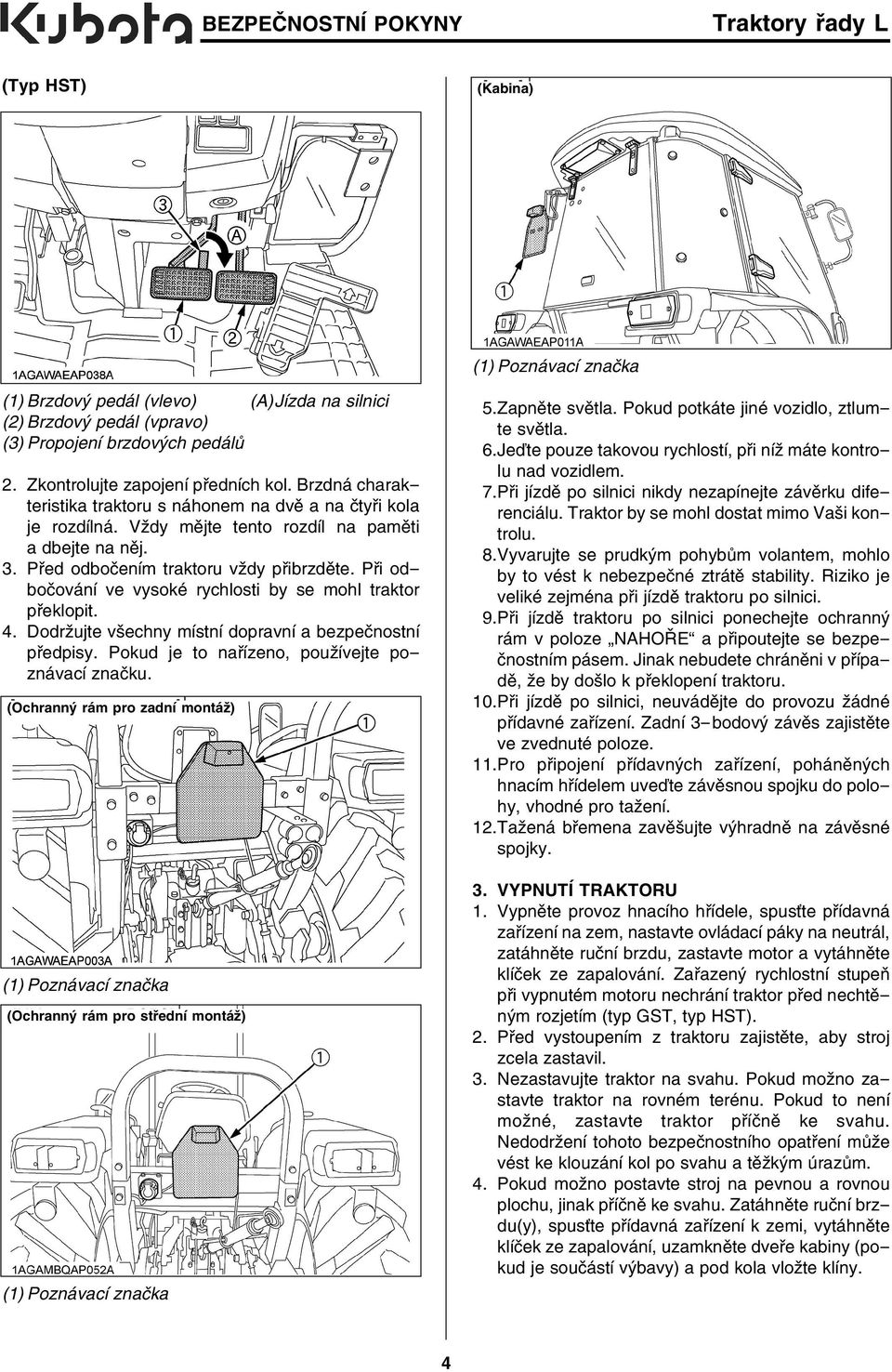

16 BEZPEČNOSTNÍ POKYNY (Typ HST) (Kabina) (1) Poznávací značka (1) Brzdový pedál (vlevo) (A) Jízda na silnici (2) Brzdový pedál (vpravo) (3) Propojení brzdových pedálů 2. Zkontrolujte zapojení předních kol. Brzdná charakteristika traktoru s náhonem na dvě a na čtyři kola je rozdílná. Vždy mějte tento rozdíl na paměti a dbejte na něj. 3. Před odbočením traktoru vždy přibrzděte. Při odbočování ve vysoké rychlosti by se mohl traktor překlopit. 4. Dodržujte všechny místní dopravní a bezpečnostní předpisy. Pokud je to nařízeno, používejte poznávací značku. (Ochranný rám pro zadní montáž) (1) Poznávací značka (Ochranný rám pro střední montáž) (1) Poznávací značka 15.Zapněte světla. Pokud potkáte jiné vozidlo, ztlumte světla. 16.Jeďte pouze takovou rychlostí, při níž máte kontrolu nad vozidlem. 17.Při jízdě po silnici nikdy nezapínejte závěrku diferenciálu. Traktor by se mohl dostat mimo Vaši kontrolu. 18.Vyvarujte se prudkým pohybům volantem, mohlo by to vést k nebezpečné ztrátě stability. Riziko je veliké zejména při jízdě traktoru po silnici. 19.Při jízdě traktoru po silnici ponechejte ochranný rám v poloze NAHOŘE a připoutejte se bezpečnostním pásem. Jinak nebudete chráněni v případě, že by došlo k překlopení traktoru. 10.Při jízdě po silnici, neuvádějte do provozu žádné přídavné zařízení. Zadní 3-bodový závěs zajistěte ve zvednuté poloze. 11.Pro připojení přídavných zařízení, poháněných hnacím hřídelem uveďte závěsnou spojku do polohy, vhodné pro tažení. 12.Tažená břemena zavěšujte výhradně na závěsné spojky. 3. VYPNUTÍ TRAKTORU 1. Vypněte provoz hnacího hřídele, spusťte přídavná zařízení na zem, nastavte ovládací páky na neutrál, zatáhněte ruční brzdu, zastavte motor a vytáhněte klíček ze zapalování. Zařazený rychlostní stupeň při vypnutém motoru nechrání traktor před nechtěným rozjetím (typ GST, typ HST). 2. Před vystoupením z traktoru zajistěte, aby stroj zcela zastavil. 3. Nezastavujte traktor na svahu. Pokud možno zastavte traktor na rovném terénu. Pokud to není možné, zastavte traktor příčně ke svahu. Nedodržení tohoto bezpečnostního opatření může vést ke klouzání kol po svahu a těžkým úrazům. 4. Pokud možno postavte stroj na pevnou a rovnou plochu, jinak příčně ke svahu. Zatáhněte ruční brzdu(y), spusťte přídavná zařízení k zemi, vytáhněte klíček ze zapalování, uzamkněte dveře kabiny (pokud je součástí výbavy) a pod kola vložte klíny. 4

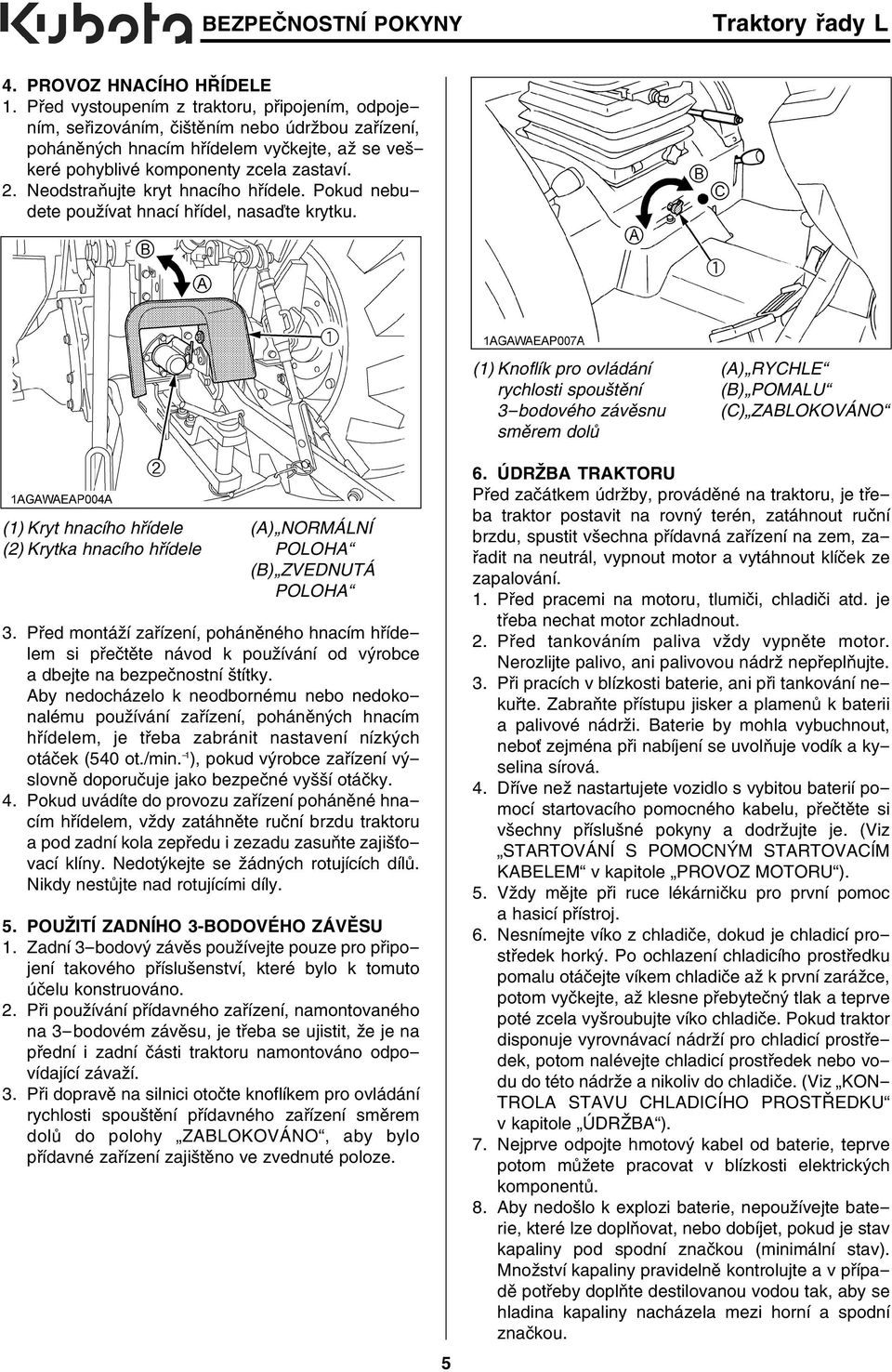

17 BEZPEČNOSTNÍ POKYNY 4. PROVOZ HNACÍHO HŘÍDELE 1. Před vystoupením z traktoru, připojením, odpojením, seřizováním, čištěním nebo údržbou zařízení, poháněných hnacím hřídelem vyčkejte, až se veškeré pohyblivé komponenty zcela zastaví. 2. Neodstraňujte kryt hnacího hřídele. Pokud nebudete používat hnací hřídel, nasaďte krytku. (1) Kryt hnacího hřídele (A) NORMÁLNÍ (2) Krytka hnacího hřídele POLOHA (B) ZVEDNUTÁ POLOHA 3. Před montáží zařízení, poháněného hnacím hřídelem si přečtěte návod k používání od výrobce a dbejte na bezpečnostní štítky. Aby nedocházelo k neodbornému nebo nedokonalému používání zařízení, poháněných hnacím hřídelem, je třeba zabránit nastavení nízkých otáček (540 ot./min. -1 ), pokud výrobce zařízení výslovně doporučuje jako bezpečné vyšší otáčky. 4. Pokud uvádíte do provozu zařízení poháněné hnacím hřídelem, vždy zatáhněte ruční brzdu traktoru a pod zadní kola zepředu i zezadu zasuňte zajišťovací klíny. Nedotýkejte se žádných rotujících dílů. Nikdy nestůjte nad rotujícími díly. 5. POUŽITÍ ZADNÍHO 3-BODOVÉHO ZÁVĚSU 1. Zadní 3-bodový závěs používejte pouze pro připojení takového příslušenství, které bylo k tomuto účelu konstruováno. 2. Při používání přídavného zařízení, namontovaného na 3-bodovém závěsu, je třeba se ujistit, že je na přední i zadní části traktoru namontováno odpovídající závaží. 3. Při dopravě na silnici otočte knoflíkem pro ovládání rychlosti spouštění přídavného zařízení směrem dolů do polohy ZABLOKOVÁNO, aby bylo přídavné zařízení zajištěno ve zvednuté poloze. 5 (1) Knoflík pro ovládání (A) RYCHLE rychlosti spouštění (B) POMALU 3-bodového závěsnu (C) ZABLOKOVÁNO směrem dolů 6. ÚDRŽBA TRAKTORU Před začátkem údržby, prováděné na traktoru, je třeba traktor postavit na rovný terén, zatáhnout ruční brzdu, spustit všechna přídavná zařízení na zem, zařadit na neutrál, vypnout motor a vytáhnout klíček ze zapalování. 1. Před pracemi na motoru, tlumiči, chladiči atd. je třeba nechat motor zchladnout. 2. Před tankováním paliva vždy vypněte motor. Nerozlijte palivo, ani palivovou nádrž nepřeplňujte. 3. Při pracích v blízkosti baterie, ani při tankování nekuřte. Zabraňte přístupu jisker a plamenů k baterii a palivové nádrži. Baterie by mohla vybuchnout, neboť zejména při nabíjení se uvolňuje vodík a kyselina sírová. 4. Dříve než nastartujete vozidlo s vybitou baterií pomocí startovacího pomocného kabelu, přečtěte si všechny příslušné pokyny a dodržujte je. (Viz STARTOVÁNÍ S POMOCNÝM STARTOVACÍM KABELEM v kapitole PROVOZ MOTORU ). 5. Vždy mějte při ruce lékárničku pro první pomoc a hasicí přístroj. 6. Nesnímejte víko z chladiče, dokud je chladicí prostředek horký. Po ochlazení chladicího prostředku pomalu otáčejte víkem chladiče až k první zarážce, potom vyčkejte, až klesne přebytečný tlak a teprve poté zcela vyšroubujte víko chladiče. Pokud traktor disponuje vyrovnávací nádrží pro chladicí prostředek, potom nalévejte chladicí prostředek nebo vodu do této nádrže a nikoliv do chladiče. (Viz KON- TROLA STAVU CHLADICÍHO PROSTŘEDKU v kapitole ÚDRŽBA ). 7. Nejprve odpojte hmotový kabel od baterie, teprve potom můžete pracovat v blízkosti elektrických komponentů. 8. Aby nedošlo k explozi baterie, nepoužívejte baterie, které lze doplňovat, nebo dobíjet, pokud je stav kapaliny pod spodní značkou (minimální stav). Množství kapaliny pravidelně kontrolujte a v případě potřeby doplňte destilovanou vodou tak, aby se hladina kapaliny nacházela mezi horní a spodní značkou.

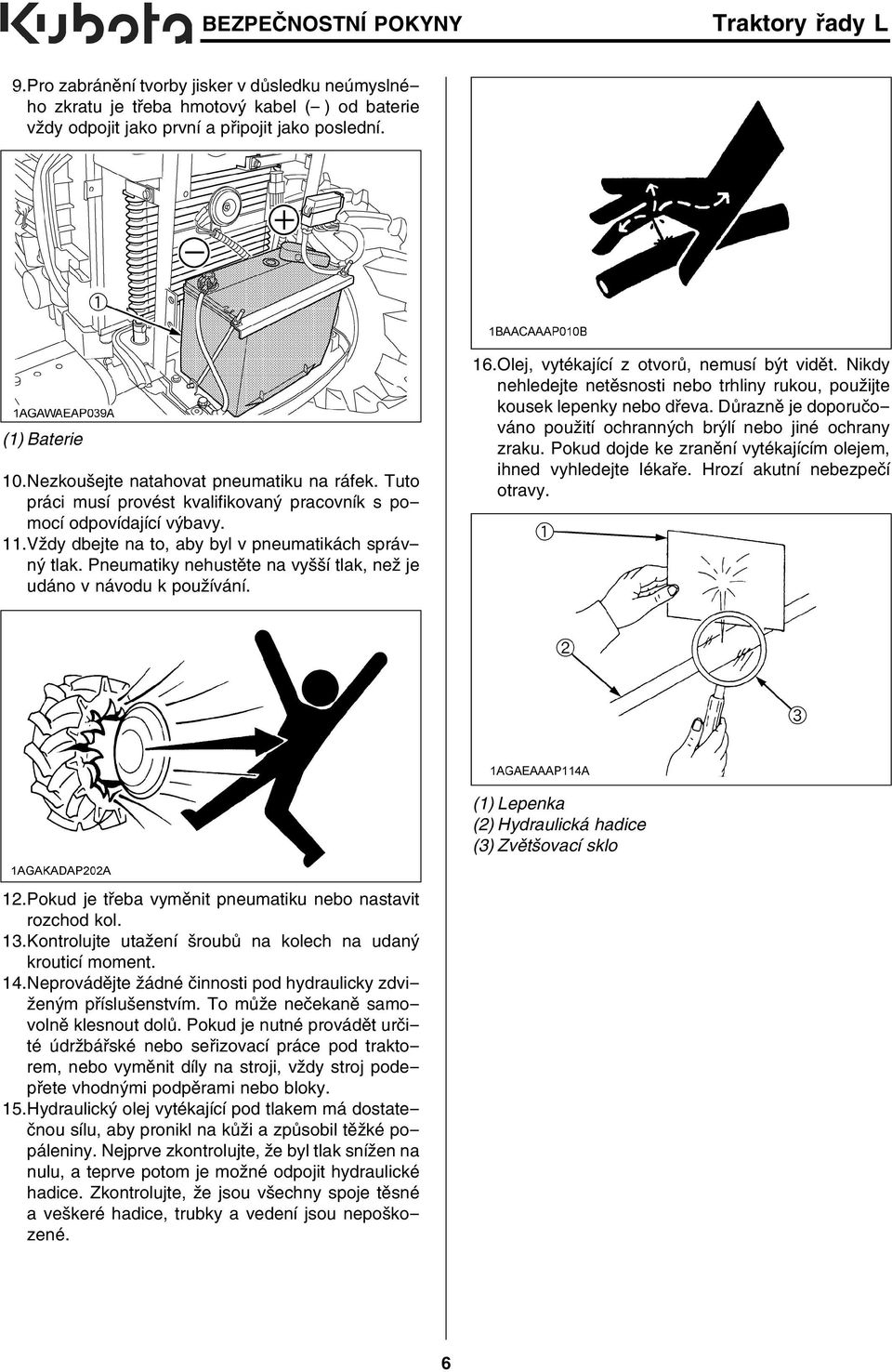

18 BEZPEČNOSTNÍ POKYNY 19.Pro zabránění tvorby jisker v důsledku neúmyslného zkratu je třeba hmotový kabel (- ) od baterie vždy odpojit jako první a připojit jako poslední. (1) Baterie 10.Nezkoušejte natahovat pneumatiku na ráfek. Tuto práci musí provést kvalifikovaný pracovník s pomocí odpovídající výbavy. 11.Vždy dbejte na to, aby byl v pneumatikách správný tlak. Pneumatiky nehustěte na vyšší tlak, než je udáno v návodu k používání. 16.Olej, vytékající z otvorů, nemusí být vidět. Nikdy nehledejte netěsnosti nebo trhliny rukou, použijte kousek lepenky nebo dřeva. Důrazně je doporučováno použití ochranných brýlí nebo jiné ochrany zraku. Pokud dojde ke zranění vytékajícím olejem, ihned vyhledejte lékaře. Hrozí akutní nebezpečí otravy. (1) Lepenka (2) Hydraulická hadice (3) Zvětšovací sklo 12.Pokud je třeba vyměnit pneumatiku nebo nastavit rozchod kol. 13.Kontrolujte utažení šroubů na kolech na udaný krouticí moment. 14.Neprovádějte žádné činnosti pod hydraulicky zdviženým příslušenstvím. To může nečekaně samovolně klesnout dolů. Pokud je nutné provádět určité údržbářské nebo seřizovací práce pod traktorem, nebo vyměnit díly na stroji, vždy stroj podepřete vhodnými podpěrami nebo bloky. 15.Hydraulický olej vytékající pod tlakem má dostatečnou sílu, aby pronikl na kůži a způsobil těžké popáleniny. Nejprve zkontrolujte, že byl tlak snížen na nulu, a teprve potom je možné odpojit hydraulické hadice. Zkontrolujte, že jsou všechny spoje těsné a veškeré hadice, trubky a vedení jsou nepoškozené. 6

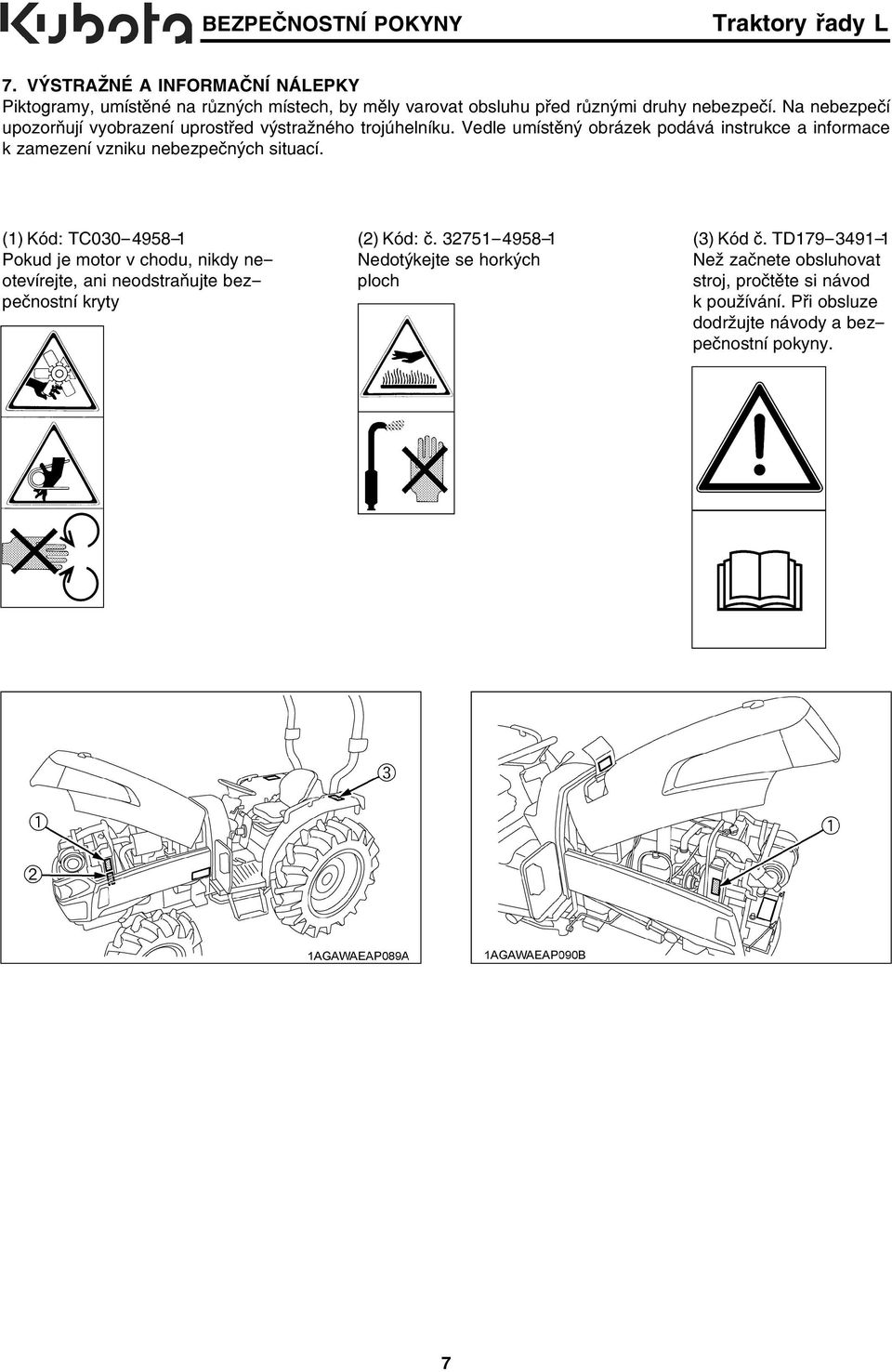

19 BEZPEČNOSTNÍ POKYNY 7. VÝSTRAŽNÉ A INFORMAČNÍ NÁLEPKY Piktogramy, umístěné na různých místech, by měly varovat obsluhu před různými druhy nebezpečí. Na nebezpečí upozorňují vyobrazení uprostřed výstražného trojúhelníku. Vedle umístěný obrázek podává instrukce a informace k zamezení vzniku nebezpečných situací. (1) Kód: TC Pokud je motor v chodu, nikdy neotevírejte, ani neodstraňujte bezpečnostní kryty (2) Kód: č Nedotýkejte se horkých ploch (3) Kód č. TD Než začnete obsluhovat stroj, pročtěte si návod k používání. Při obsluze dodržujte návody a bezpečnostní pokyny. 7

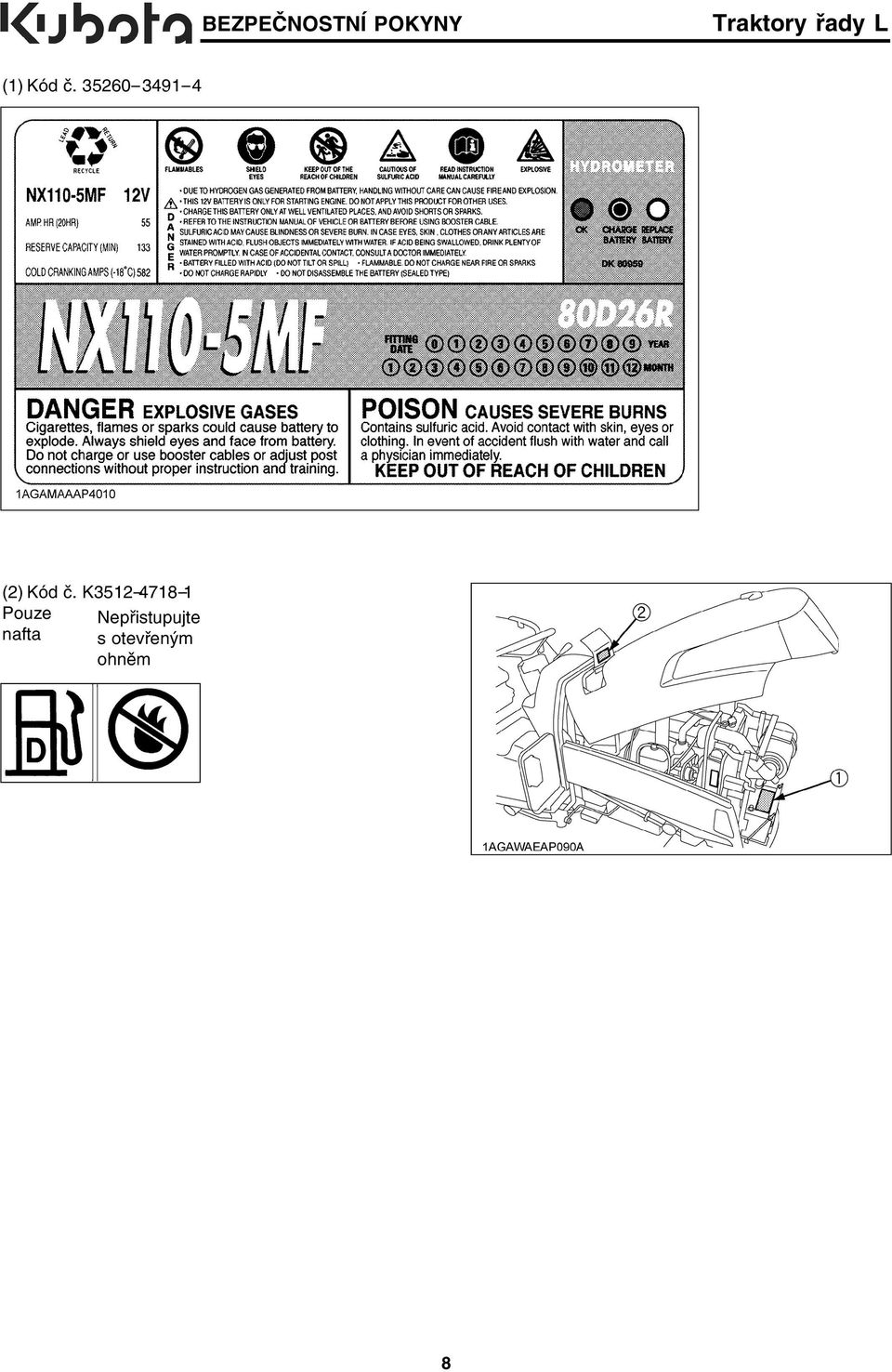

20 BEZPEČNOSTNÍ POKYNY (1) Kód č (2) Kód č. K Pouze Nepřistupujte nafta s otevřeným ohněm 8

21 BEZPEČNOSTNÍ POKYNY (1) Kód č. K Motor startujte výhradně ze sedadla řidiče! (1) Kód č. TD Pokud právě nepracujete pod stromy nebo keři, používejte ochranný rám ve zvednuté a zajištěné poloze. Je-li ROPS zvednutý a zajištěný, zapněte si bezpečnostní pás. 8. ÚDRŽBA VÝSTRAŽNÝCH ŠTÍTKŮ 1. Výstražné a informační nálepky udržujte čisté a dobře čitelné. 2. Poškozené nebo chybějící výstražné a informační nálepky nahraďte novými. 3. Pokud došlo k nahrazení komponentů, na nichž byly výstražné a informační nálepky umístěny, zajistěte, aby byly nálepky znovu umístěny na stejné místo. 4. Nové nálepky přiložte na čistou a suchou plochu a vytlačte bubliny do stran. 9

22 POZNÁMKY 10

23 TECHNICKÁ DATA TABULKA TECHNICKÝCH DAT (Typ s ROPS) Model L3540 4WD Motor Model D1803-M-E2-EU1 Typ Vertikálně zabudovaný, vodou chlazený 4-taktní naftový motor nepřímým vstřikováním Počet válců 3 Celkový obsah válců cm 3 1,826 Vrtání a zdvih mm 87x102,4 Výkon motoru ntto* kw 25,9 Výkon hnacího hřídele* (dle údajů výrobce) kw 22/2700 Max. krouticí moment Nm/ot./min.. 101,7 Kapacita baterie 12 V, RC: 133 min, CCA: 582 A Kapacity Palivová nádrž l 44 Kliková skříň (s filtrem) l 5,7 Chladicí prostředek do motoru l 6,0 Převodovka l 42 Rozměry Celková délka (bez 3-bodového závěsu) mm 3015 Celková šířka (min. rozchod kol) mm 1430 Celková výška (včetně ROPS) mm 2415 Rozvor kol mm 1805 Minimální světlá výška mm 360 Rozchod kol vpředu mm 1150 vzadu mm 1110,1205,1300,1385 Hmotnost (vč. ROPS) kg 1470 Jízdní pohon Standardní velikost přední 7-16 pneumatik zadní Spojka Suchá, jednostupňová Řízení Hydrostatické servořízení Převodovka Synchronní, řadicí ústrojí (12 stupňů vpřed a 8 stupňů vzad) Brzdy Mokré Min. rádius při otáčení (vč. brzdy řízení) m 2,7 Hydraulický Hydraulický řídící systém Řízení pozice systém Výkon čerpadla l/min 31.5 Zadní 3-bodový závěs Kategorie 1 Maximální síla zdvihu v místě zdvihu kg in. za místem zdvihu kg 1200 Tlak v systému MPa 17,7 Hnací hřídel Zadní hnací hřídel SAE 1-3/8, 6-tinásobná drážka Počet otáček hnacího hřídele/motoru bar 540/2550, 750/2550 POKYN: *1 Údaje od výrobce KUBOTA si vyhrazuje právo na změnu technických dat bez předchozího upozornění. 11

24 TECHNICKÁ DATA TABULKA TECHNICKÝCH DAT (Typy s klimatizovanou kabinou) Model L4240 L5040 L5240 L5740 Mech.rev.*4 HST GST HST převodovka Motor Model V2203- V2203- V2403-M-TE3-EU1 V2403- V2403- ME2- ME2 MTE3- MTE3- EU2 EU1 EU2 EU3 Typ Nepřímé vstřikování, vertikální, vodou chlazený 4-takt. diesel.motor Počet válců 4 Celkový zdvih válců l 2,197 2,434 Vrtání a zdvih mm 87x92,4 87 x 102,4 Výkon motoru netto* kw 31,7 36,0 38,7 41,5 Výkon hnacího hřídele* (dle údajů výrobce) kw 27,2/ ,1/ ,8/ ,6/ ,3/2700 Max. krouticí moment Nm/ot./min.. 139,7 162,2 180,6 Kapacita baterie 12 V, RC: 133 min, CCA: 582 A Kapacity Palivová nádrž l Kliková skříň (s filtrem) l 8,2 9,4 Chladicí prostředek do motoru l 7,5 8,2 Převodovka l Rozměry Celková délka (bez 3-bodového závěsu) mm Celková šířka (min. rozchod kol) mm Celková výška mm Rozvor kol mm Minimální světlá výška mm Rozchod kol vpředu mm vzadu mm 1140,1210,1310, ,1225,1325 Hmotnost kg Jízdní pohon Standardní velikost přední pneumatik zadní Spojka Suchá, jednostupňová Řízení Hydrostatické servořízení Převodovka *1 *3 *1 *2 *3 Brzdy Mokré Min. rádius při otáčení (vč. brzdění) m 2,7 3,2 Hydraulický Hydraulický řídící systém Poziční řízení systém Výkon čerpadla l/min ,6 37,0 Zadní 3-bodový závěs Kategorie 1 Kategorie 1, 2 Maximální síla zdvihu na zved. bodech kg in. za zved. bodem kg Tlak v systému MPa 17,7 Hnací hřídel Zadní hnací hřídel SAE 1-3/8, 6-tinásobná drážka Počet otáček hnacího hřídele/motoru bar 540/ 540/ 540/ 540/ 540/ / 750/ POKYN: *1 Údaje od výrobce KUBOTA si vyhrazuje právo na změnu technických dat bez předchozího oznámení. * 1 Řadicí skříň (8 stupňů vpřed a 8 stupňů vzad) * 2 Synchronní řadicí ústrojí (12 stupňů vpřed a 8 stupňů vzad * 3 Hydraulická převodovka (3 rychlosti) * 4 Mechanická reverzní převodovka 12

25 TECHNICKÁ DATA JÍZDNÍ RYCHLOSTI (Typ HST) Model s pomalým chodem Při jmenovitém počtu otáček motoru (ot./min.) Model L4240 L5240 L5740 Velikost pneumatik (vzadu) Jízdní pedál Páka H-DS Skupina km/h Vpřed L L M H H L M H Vzad L L M H H L M H KUBOTA si vyhrazuje právo na změnu technických dat bez předchozího upozornění. JÍZDNÍ RYCHLOSTI (Typ GST) Při jmenovitém počtu otáček motoru (ot./min.) Model L5040 Páka pomalého chodu Rychle Pomalu Velikost pneumatik (vzadu) Vratné ústrojí Stupeň km/h Vpřed Vzad KUBOTA si vyhrazuje právo na změnu technických dat bez předchozího upozornění. 13

26 TECHNICKÁ DATA JÍZDNÍ RYCHLOSTI (Typ s mechan. řadicí převodovkou) Při jmenovitém počtu otáček motoru (ot./min.) Model L3540 L4240 L5040 Páka pomalého chodu Rychle Pomalu Rychle Pomalu Rychle Pomalu Velikost pneumatik (vzadu) Vratné ústrojí Skupina Stupeň km/h km/h km/h km/h km/h km/h Vpřed Pomalu Rychle Vzad Pomalu Rychle KUBOTA si vyhrazuje právo na změnu technických dat bez předchozího upozornění. CELKOVÉ HMOTNOSTI TRAKTORU, PŘÍVĚSU A SOUPRAVY Maximální Nebrzděný Nezávisle Nájezdová Maximální celková přívěs brzděný přívěs brzda celková hmotnost hmotnost traktoru soupravy nebrzděný/brzděný přívěs L kg 3000 kg 3000 kg 6000 kg 5570/8570 kg L kg 3000 kg 3000 kg 6000 kg 6500/9500 kg L 50/52/ kg 3000 kg 3000 kg 6000 kg 7160/10160 kg 14

27 OBSLUHA

28 PŘÍSTROJOVÁ DESKA A OVLÁDACÍ PRVKY Přístrojová deska, vypínače a páky ručního ovládání Typ HST POPIS K OBRÁZKU STRANA 1(1) Knoflík houkačky (2) Páka H-DS (3) Otočný regulátor HST (4) Volič modusu HST (5) Pedál pro nastavení polohy volantu (6) Pedál spojky (7) Ruční páka na regulaci plynu (8) Vypínač reflektorů/blinkrů (9) Vypínač panoramatických světel...37 (10) Vypínač výstražných světel (11) Startér (12) Páka ATA (13) Brzdový pedál Typ GST/Typ s řadicím ústrojím POPIS K OBRÁZKU STRANA 1(1) Knoflík houkačky (2) Řadicí páka vzad-vpřed (typ GST) Synchronní řadicí páka vpřed-vzad (typ s řadicím ústrojím) (3) Pedál pro nastavení polohy volantu (4) Pedál spojky (5) Ruční páka na regulaci plynu (6) Vypínač reflektorů/blinkrů (7) Vypínač panoramatických světel (8) Vypínač výstražných světel (9) Startér (10) Brzdový pedál (11) Nožní pedál pro ovládání plynu

29 PŘÍSTROJOVÁ DESKA A OVLÁDACÍ PRVKY Typ HST Typ GST POPIS K OBRÁZKU STRANA 1(1) Kontrolka zadního hnacího hřídele (2) Kontrolka tlaku motorového oleje (3) Kontrolka aktivace ruční brzdy (4) Kontrolka žhavicích svíček , 28 1(5) Kontrolka elektrického dobíjení (6) Kontrolka přehřívání motoru (7) Kontrolka výstražných světel (Typ HST/GST) (8) Měřič otáček (9) Kontrolka dálkových světel (10) Kontrolka H-DS, vysoké jízdní stupně (Typ HST) (11) Kontrolka H-DS, nízké jízdní stupně (Typ HST) (12) Kontrolka blinkrů/výstražných světel (13) Ukazatel IntelliPanelu ( ) (14) Páka tempomatu (Typ HST) (15) Kontrolka min. počtu otáček (Typ HST) (16) Kontrolka Auto H-DS (Typ HST) (17) Kontrolka návěsu (18) Vypínač modu displeje (19) Vypínač jízdní rychlosti
