1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.17 Technická příprava výroby Kapitola 8 Technologie výroby rámů Ing. Hana Márová

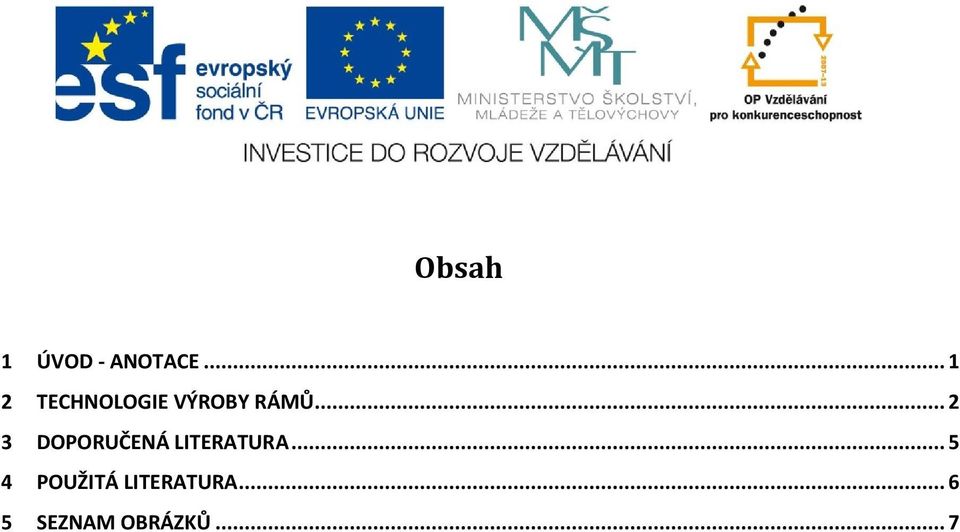

2 Obsah 1 ÚVOD - ANOTACE TECHNOLOGIE VÝROBY RÁMŮ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 7

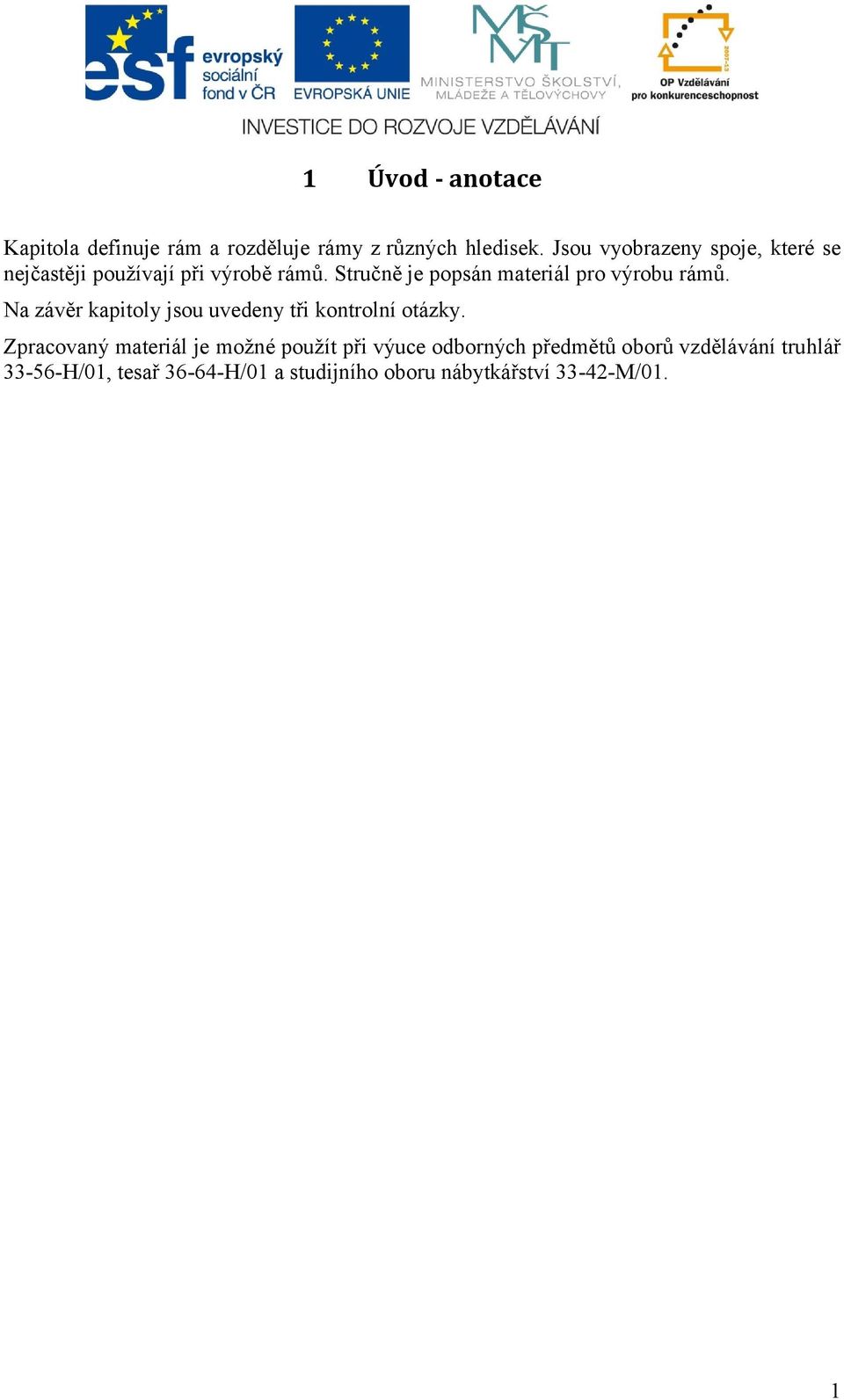

3 1 Úvod - anotace Kapitola definuje rám a rozděluje rámy z různých hledisek. Jsou vyobrazeny spoje, které se nejčastěji používají při výrobě rámů. Stručně je popsán materiál pro výrobu rámů. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

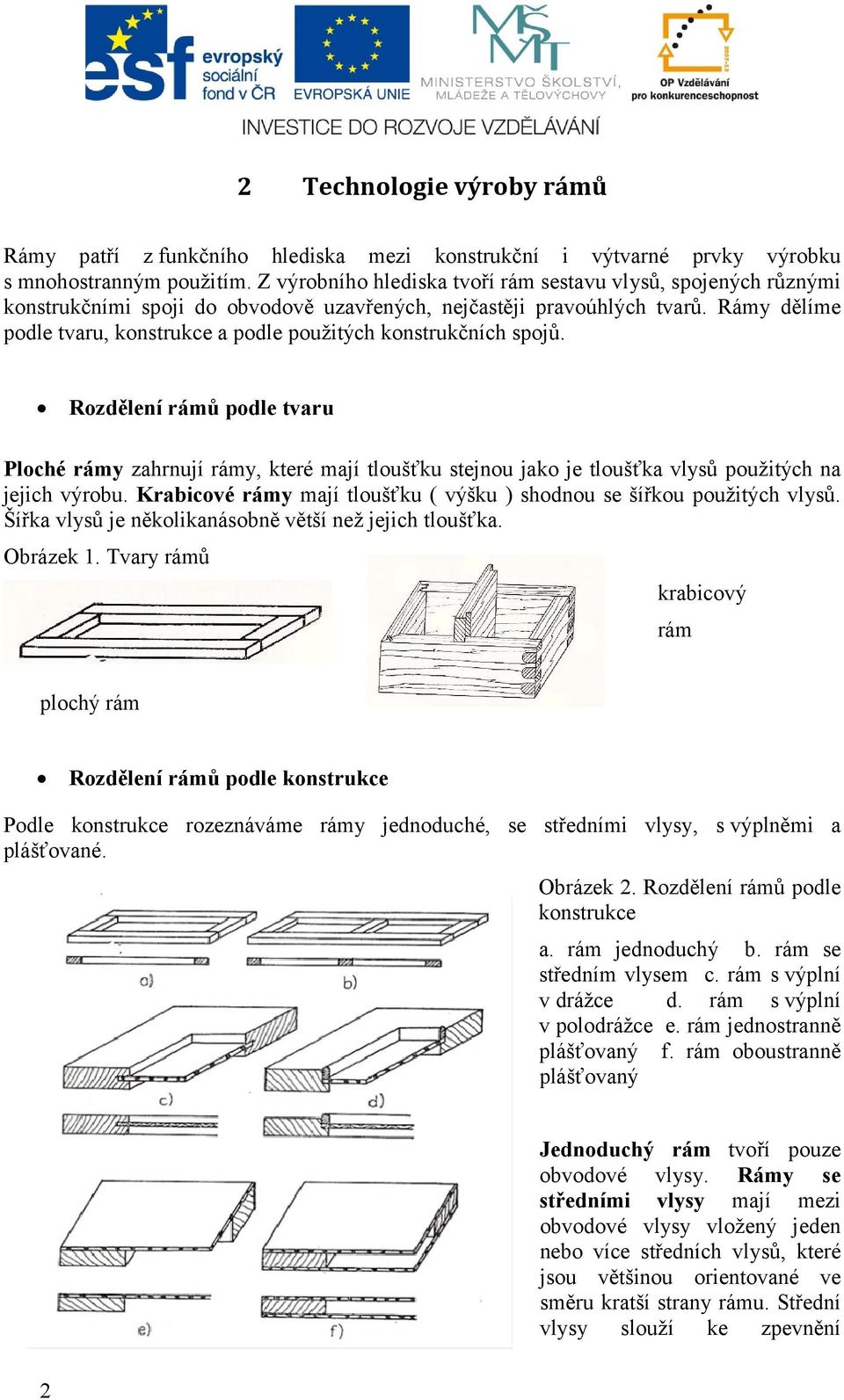

4 2 Technologie výroby rámů Rámy patří z funkčního hlediska mezi konstrukční i výtvarné prvky výrobku s mnohostranným použitím. Z výrobního hlediska tvoří rám sestavu vlysů, spojených různými konstrukčními spoji do obvodově uzavřených, nejčastěji pravoúhlých tvarů. Rámy dělíme podle tvaru, konstrukce a podle použitých konstrukčních spojů. Rozdělení rámů podle tvaru Ploché rámy zahrnují rámy, které mají tloušťku stejnou jako je tloušťka vlysů použitých na jejich výrobu. Krabicové rámy mají tloušťku ( výšku ) shodnou se šířkou použitých vlysů. Šířka vlysů je několikanásobně větší než jejich tloušťka. Obrázek 1. Tvary rámů krabicový rám plochý rám Rozdělení rámů podle konstrukce Podle konstrukce rozeznáváme rámy jednoduché, se středními vlysy, s výplněmi a plášťované. Obrázek 2. Rozdělení rámů podle konstrukce a. rám jednoduchý b. rám se středním vlysem c. rám s výplní v drážce d. rám s výplní v polodrážce e. rám jednostranně plášťovaný f. rám oboustranně plášťovaný Jednoduchý rám tvoří pouze obvodové vlysy. Rámy se středními vlysy mají mezi obvodové vlysy vložený jeden nebo více středních vlysů, které jsou většinou orientované ve směru kratší strany rámu. Střední vlysy slouží ke zpevnění 2

5 konstrukce nebo jako spojení s jiným dílcem. Rám s výplní má mezi vlysy rámu vloženou výplň do polodrážky nebo do drážky. V polodrážce se výplň připevní nejčastěji lištami, do drážky se musí vkládat už při montáži rámu. Plášťované rámy mají plášť z jedné nebo obou stran zhotovený ztenkých konstrukčních desek. Oboustranně plášťované rámy mohou mít prostor mezi vlysy vyplněný různým výplňovým materiálem ( voštinová deska ). Rozdělení rámů podle použitých konstrukčních spojů Podle daných spojů rozlišujeme rámy sponkované, spojené přeplátováním, čepované a kolíkované. Sponky se používají pro plášťované rámy. Spoj může být provedený na tupo nebo na pokos. Místo sponek se mohou použít i kovové vlnité pásky. Spoje mají malou pevnost, jsou zpevněny nalepením plášťů. Přeplátování je vhodné také jen pro plášťované rámy ze stejných důvodů jako u sponkovaných rámů. Navíc po celou dobu tvrdnutí lepidla musí být pod tlakem. Čepovaný spoj je nejvhodnější. Jeho prvky ( čep, rozpor, dlab ) se dají zhotovit na strojích. Pokud je spoj těsný, nemusí lepidlo vytvrzovat pod tlakem. Spoje mohou být provedeny s jedním nebo více čepy a také na pokos. U pokosových spojů se místo dlabu používají i obloukovitě vyfrézované drážky. Spoje mohou být průchozí nebo neprůchozí. Při spojování krajních vlysů se používají i čepy s osazením. Kolíkové spoje tvoří pevný a spolehlivý spoj rámové konstrukce. Jejich výroba je jednodušší a materiálově úspornější. Mohou být provedeny na tupo i na pokos. Lisovací tlak je potřebný jen na stažení rámu, lepidlo může tvrdnout i mimo lis, pokud je rám v klidu. U krabicových rámů se používají nejčastěji spoje na ozuby, svlak, drážku a péro ( vlastní nebo vložené ). Spoje se často kombinují a také mohou být vyhotoveny na pokos. Obrázek 3. Konstrukční spoje rámů plátování jednoduchý čep a rozpor sponky dvojitý čep a rozpor na tupo a pokos kolíkový spoj 3

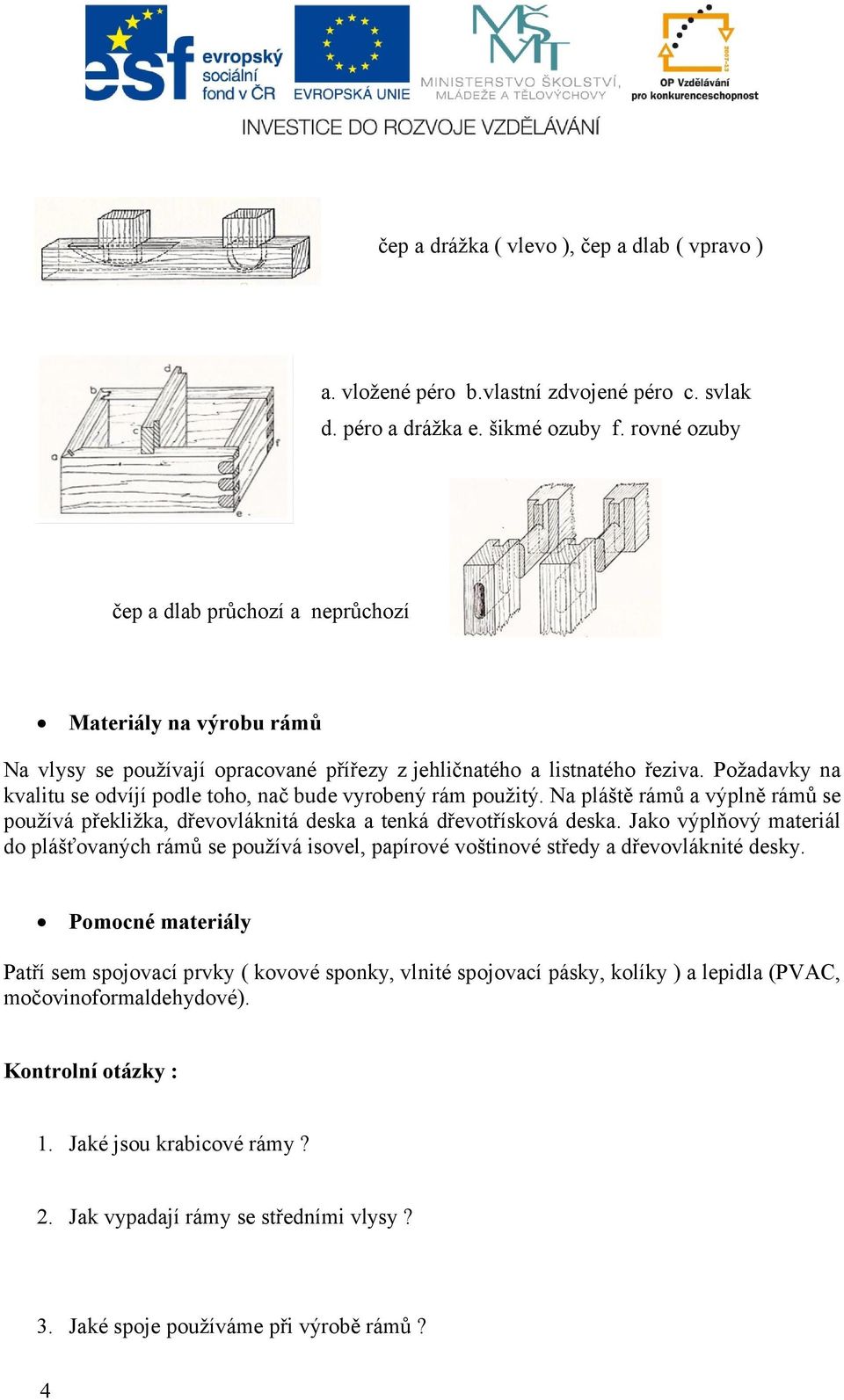

6 čep a drážka ( vlevo ), čep a dlab ( vpravo ) a. vložené péro b.vlastní zdvojené péro c. svlak d. péro a drážka e. šikmé ozuby f. rovné ozuby čep a dlab průchozí a neprůchozí Materiály na výrobu rámů Na vlysy se používají opracované přířezy zjehličnatého a listnatého řeziva. Požadavky na kvalitu se odvíjí podle toho, nač bude vyrobený rám použitý. Na pláště rámů a výplně rámů se používá překližka, dřevovláknitá deska a tenká dřevotřísková deska. Jako výplňový materiál do plášťovaných rámů se používá isovel, papírové voštinové středy a dřevovláknité desky. Pomocné materiály Patří sem spojovací prvky ( kovové sponky, vlnité spojovací pásky, kolíky ) a lepidla (PVAC, močovinoformaldehydové). Kontrolní otázky : 1. Jaké jsou krabicové rámy? 2. Jak vypadají rámy se středními vlysy? 3. Jaké spoje používáme při výrobě rámů? 4

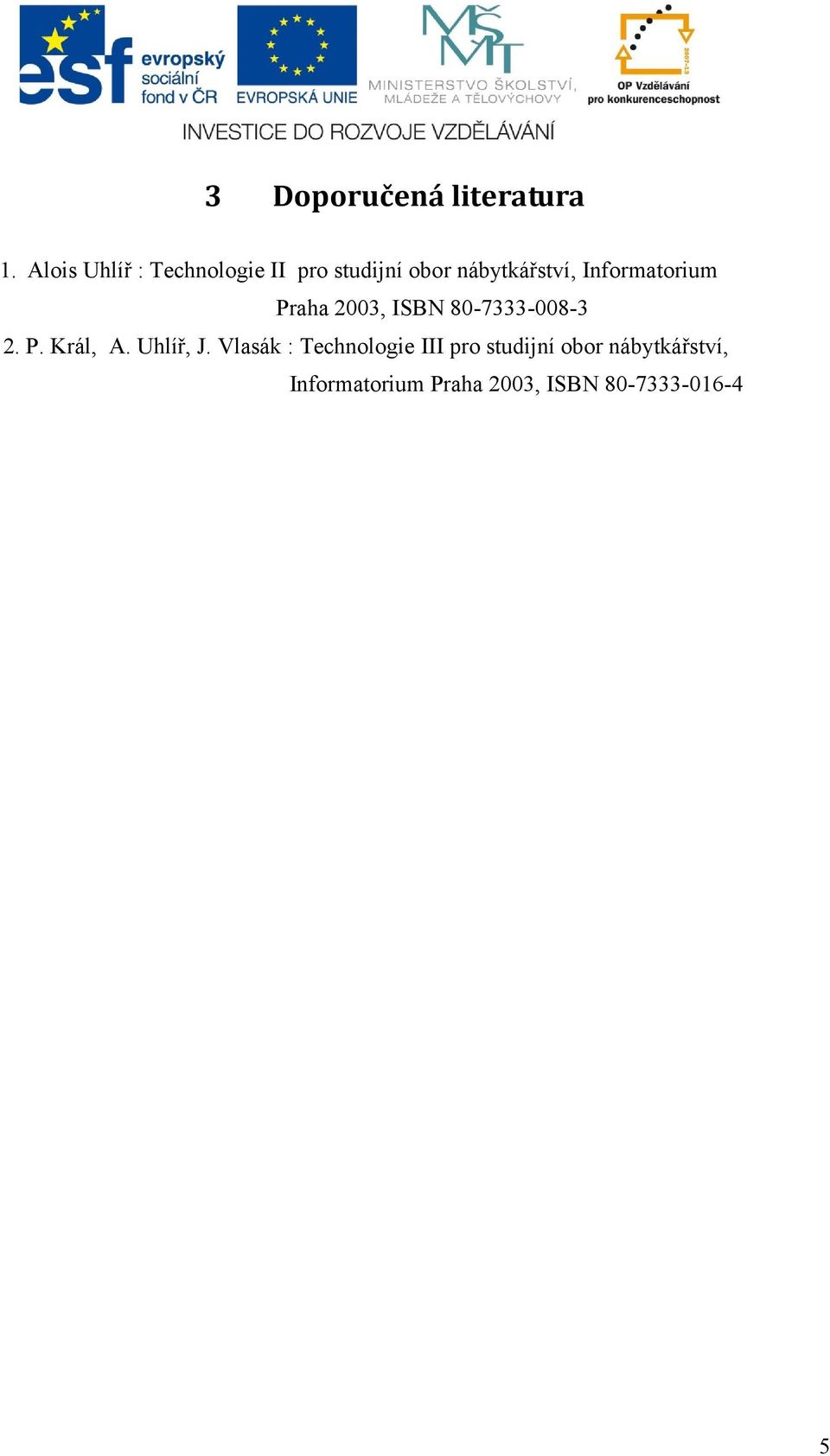

7 3 Doporučená literatura 1. Alois Uhlíř : Technologie II pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN

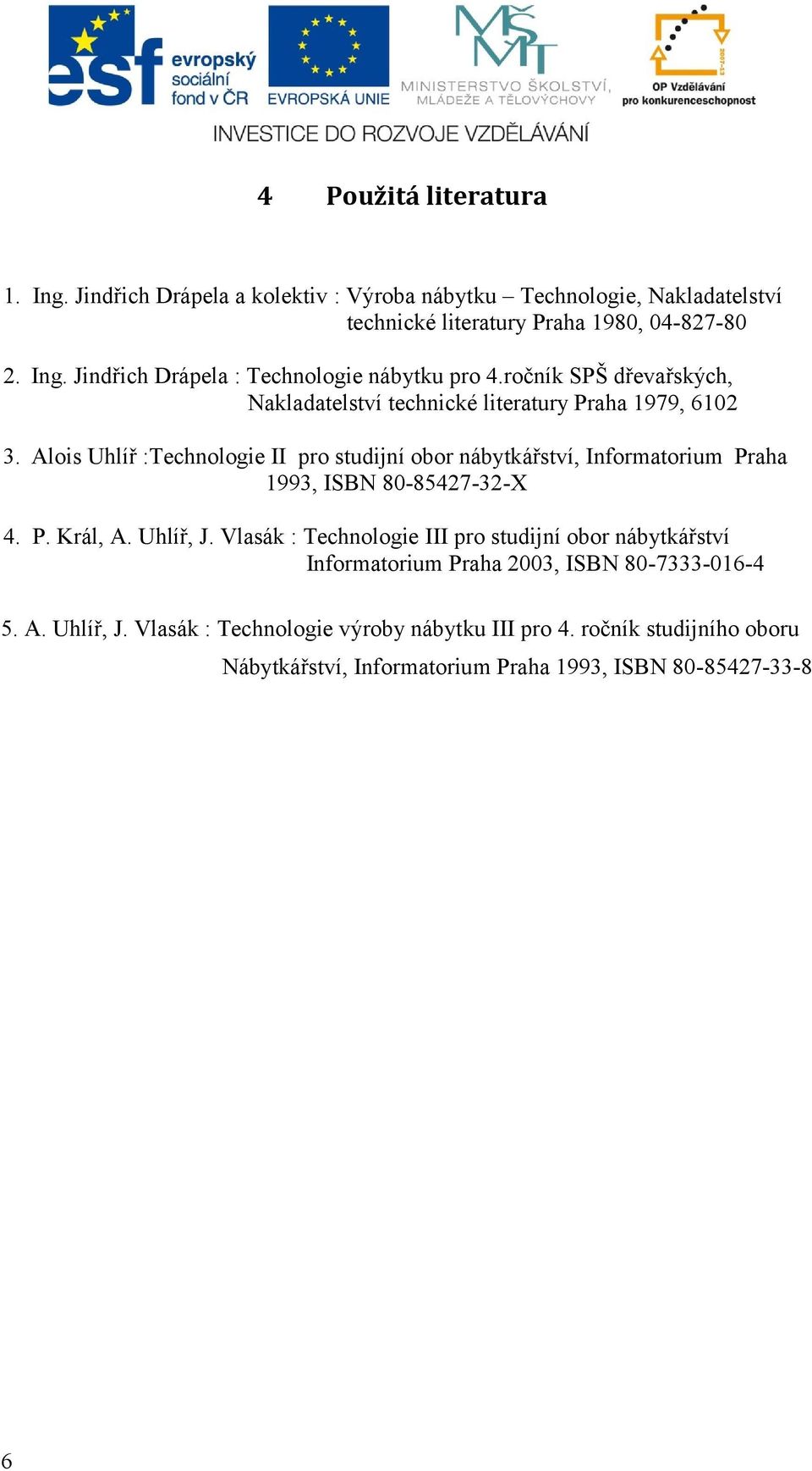

8 4 Použitá literatura 1. Ing. Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Ing. Jindřich Drápela : Technologie nábytku pro 4.ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1979, Alois Uhlíř :Technologie II pro studijní obor nábytkářství, Informatorium Praha 1993, ISBN X 4. P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství Informatorium Praha 2003, ISBN A. Uhlíř, J. Vlasák : Technologie výroby nábytku III pro 4. ročník studijního oboru Nábytkářství, Informatorium Praha 1993, ISBN

9 5 Seznam obrázků Obrázek 1. Tvary rámů.2 Obrázek 2. Rozdělení rámů podle konstrukce..2 Obrázek 3. Konstrukční spoje rámů..3 7
