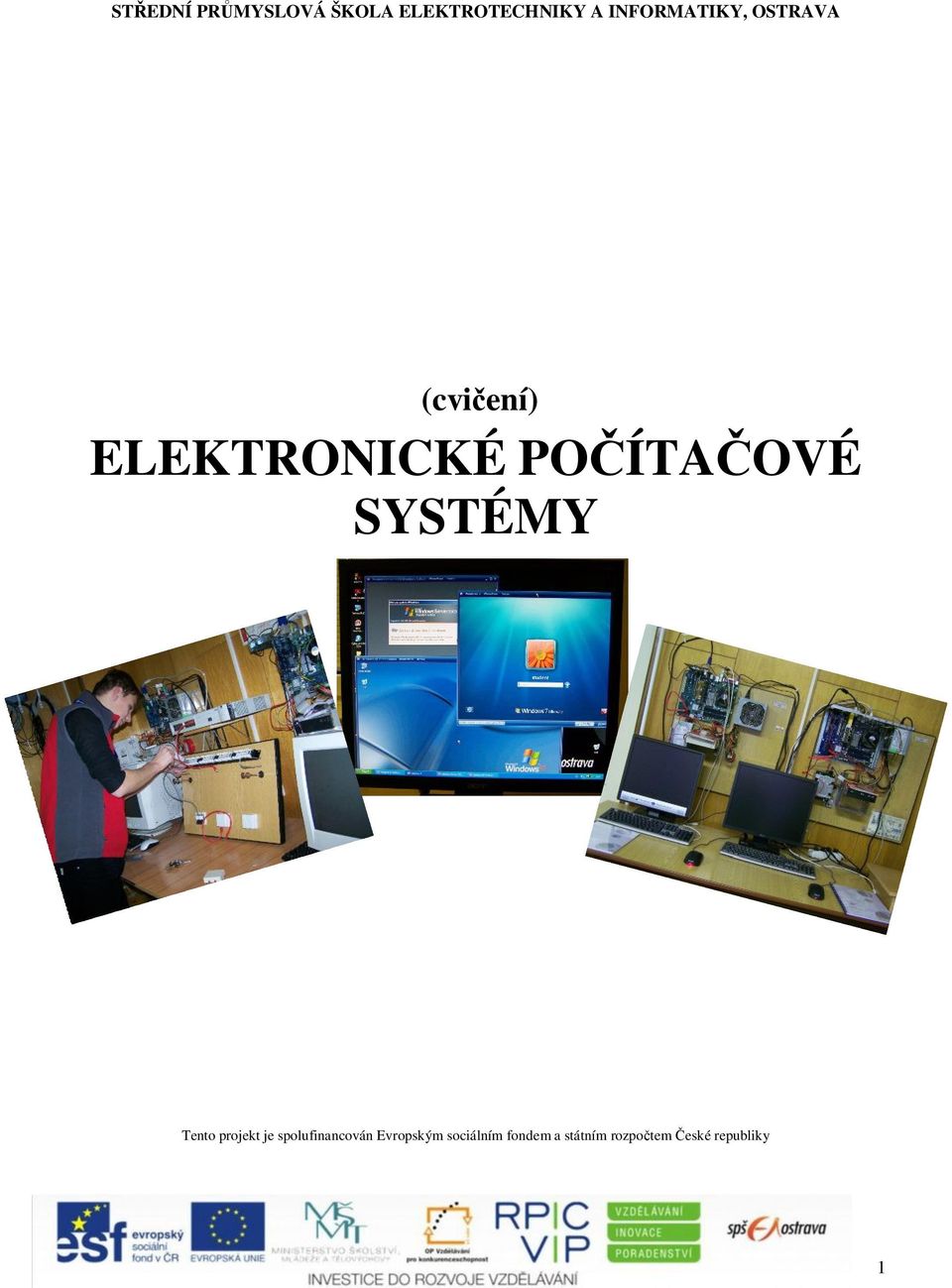

1 STŘEDNÍ PRŮMYSLOVÁ ŠKOLA ELEKTROTECHNIKY A INFORMATIKY, OSTRAVA (cvičení) ELEKTRONICKÉ POČÍTAČOVÉ SYSTÉMY Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky 1

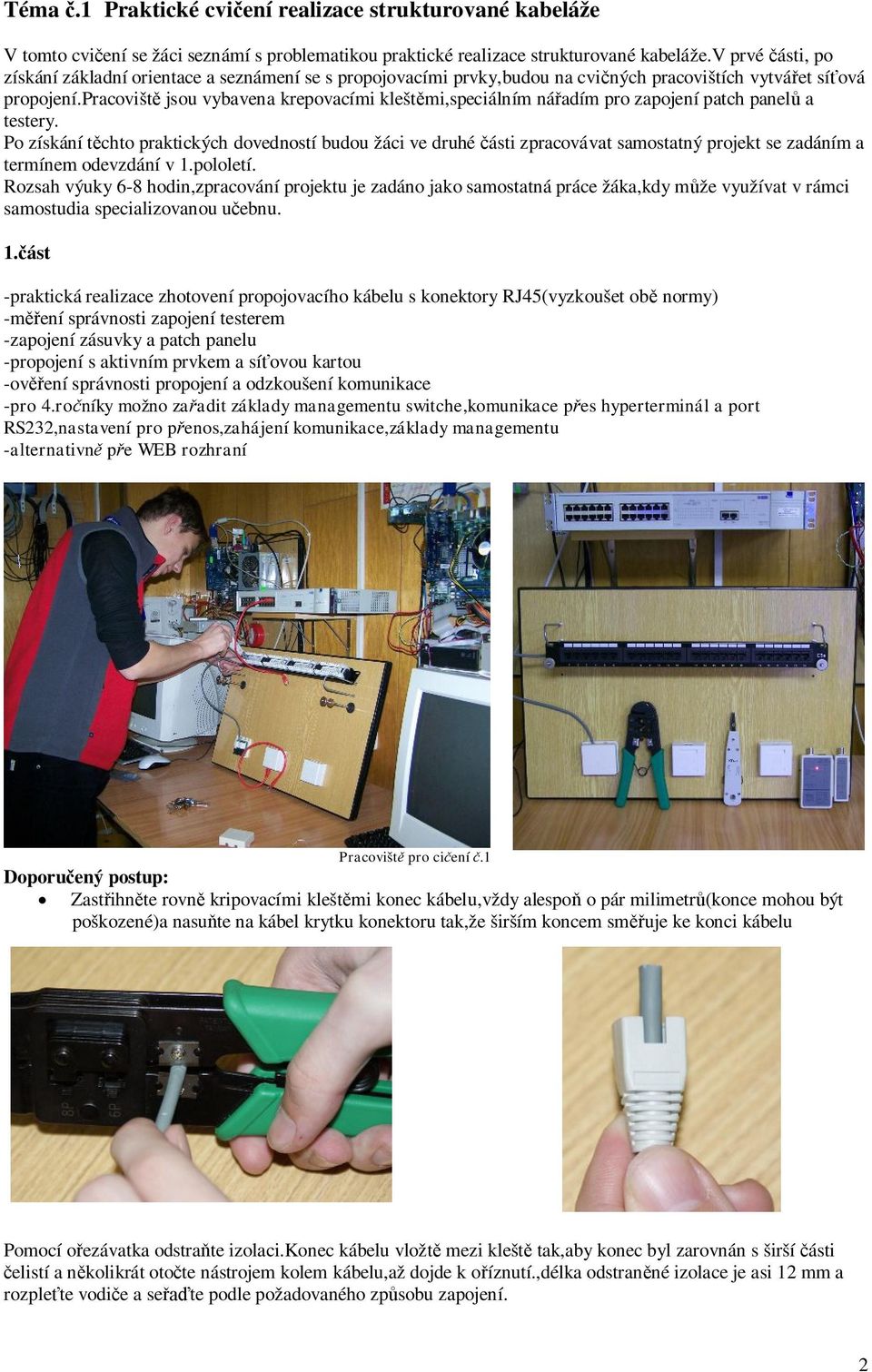

2 Téma č.1 Praktické cvičení realizace strukturované kabeláže V tomto cvičení se žáci seznámí s problematikou praktické realizace strukturované kabeláže.v prvé části, po získání základní orientace a seznámení se s propojovacími prvky,budou na cvičných pracovištích vytvářet síťová propojení.pracoviště jsou vybavena krepovacími kleštěmi,speciálním nářadím pro zapojení patch panelů a testery. Po získání těchto praktických dovedností budou žáci ve druhé části zpracovávat samostatný projekt se zadáním a termínem odevzdání v 1.pololetí. Rozsah výuky 6-8 hodin,zpracování projektu je zadáno jako samostatná práce žáka,kdy může využívat v rámci samostudia specializovanou učebnu. 1.část -praktická realizace zhotovení propojovacího kábelu s konektory RJ45(vyzkoušet obě normy) -měření správnosti zapojení testerem -zapojení zásuvky a patch panelu -propojení s aktivním prvkem a síťovou kartou -ověření správnosti propojení a odzkoušení komunikace -pro 4.ročníky možno zařadit základy managementu switche,komunikace přes hyperterminál a port RS232,nastavení pro přenos,zahájení komunikace,základy managementu -alternativně pře WEB rozhraní Pracoviště pro cičení č.1 Doporučený postup: Zastřihněte rovně kripovacími kleštěmi konec kábelu,vždy alespoň o pár milimetrů(konce mohou být poškozené)a nasuňte na kábel krytku konektoru tak,že širším koncem směřuje ke konci kábelu Pomocí ořezávatka odstraňte izolaci.konec kábelu vložtě mezi kleště tak,aby konec byl zarovnán s širší části čelistí a několikrát otočte nástrojem kolem kábelu,až dojde k oříznutí.,délka odstraněné izolace je asi 12 mm a rozpleťte vodiče a seřaďte podle požadovaného způsobu zapojení. 2

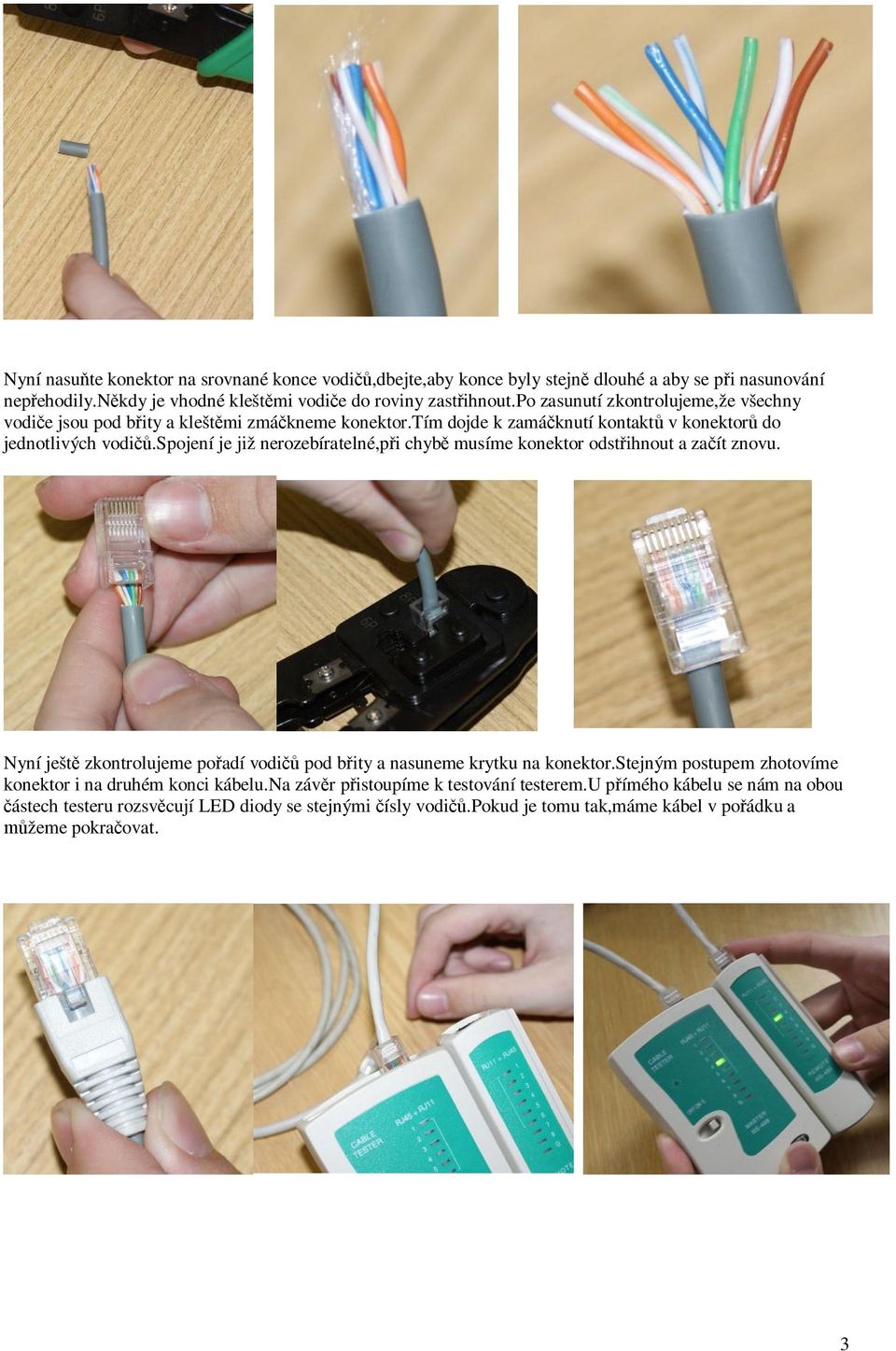

3 Nyní nasuňte konektor na srovnané konce vodičů,dbejte,aby konce byly stejně dlouhé a aby se při nasunování nepřehodily.někdy je vhodné kleštěmi vodiče do roviny zastřihnout.po zasunutí zkontrolujeme,že všechny vodiče jsou pod břity a kleštěmi zmáčkneme konektor.tím dojde k zamáčknutí kontaktů v konektorů do jednotlivých vodičů.spojení je již nerozebíratelné,při chybě musíme konektor odstřihnout a začít znovu. Nyní ještě zkontrolujeme pořadí vodičů pod břity a nasuneme krytku na konektor.stejným postupem zhotovíme konektor i na druhém konci kábelu.na závěr přistoupíme k testování testerem.u přímého kábelu se nám na obou částech testeru rozsvěcují LED diody se stejnými čísly vodičů.pokud je tomu tak,máme kábel v pořádku a můžeme pokračovat. 3

4 Při zapojení zásuvek a patch panelů pokračujeme tak,jak je naznačeno na následujích obrázcích.vlastní zapojení se mohou lišit dle použitých zásuvek a patch panelů. Nejprve postup při zapojí kábelu do zásuvky.zde používáme speciální nástroj pro zamáčknutí vodiče do kontaktů zásuvky. Po zapojení zásuvky druhou stranu kábelu připojíme k patch panelu.nejprve si důkladně zjistíme pořadí vodičů(je vždy zobrazeno na vnitřní straně panelu). Po zapojení provedeme testerem kontrolu propojení,můžeme připojit i náš zhotovený propojovací kábel.je-li vše v pořádku,gratulujeme si. 4

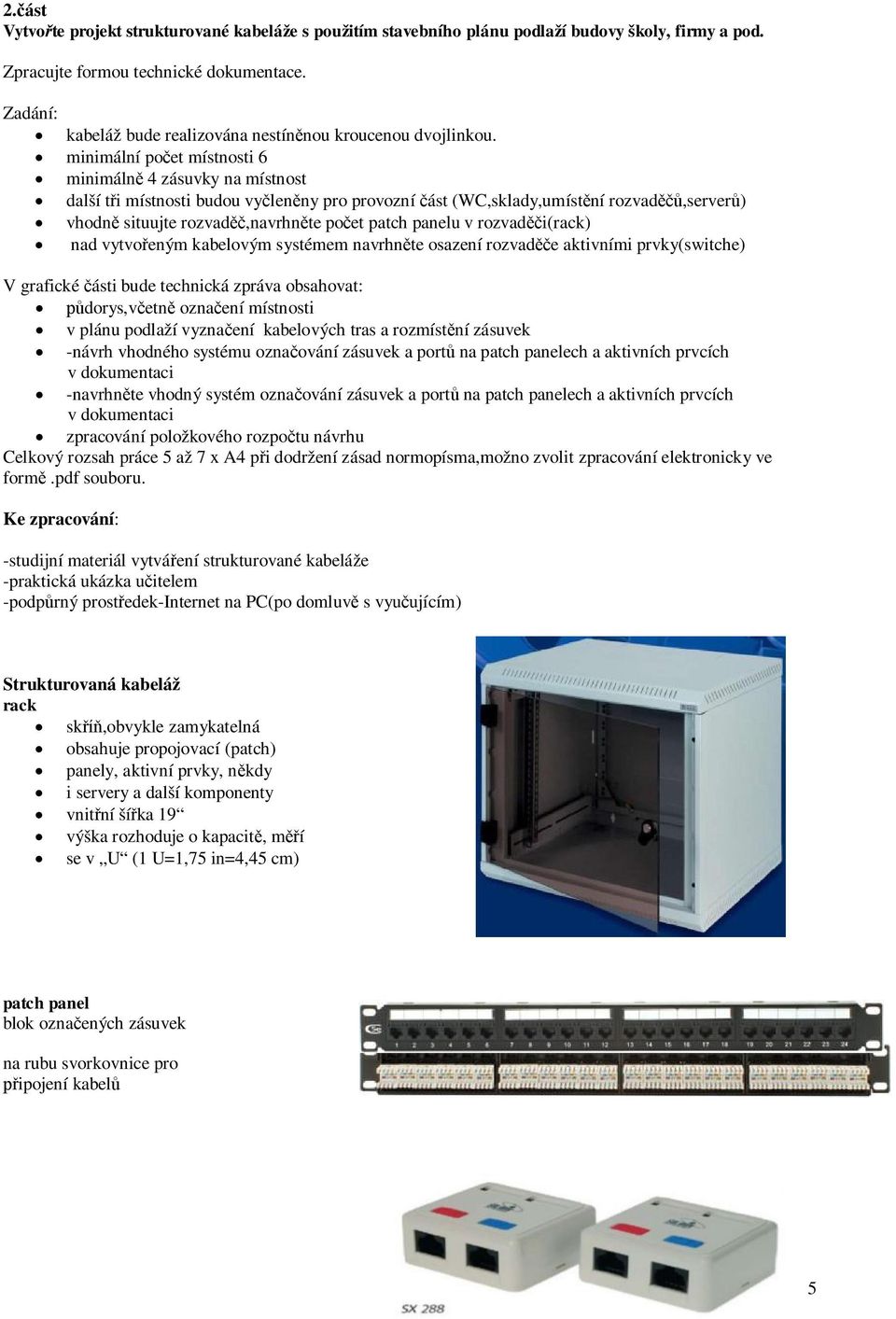

5 2.část Vytvořte projekt strukturované kabeláže s použitím stavebního plánu podlaží budovy školy, firmy a pod. Zpracujte formou technické dokumentace. Zadání: kabeláž bude realizována nestíněnou kroucenou dvojlinkou. minimální počet místnosti 6 minimálně 4 zásuvky na místnost další tři místnosti budou vyčleněny pro provozní část (WC,sklady,umístění rozvaděčů,serverů) vhodně situujte rozvaděč,navrhněte počet patch panelu v rozvaděči(rack) nad vytvořeným kabelovým systémem navrhněte osazení rozvaděče aktivními prvky(switche) V grafické části bude technická zpráva obsahovat: půdorys,včetně označení místnosti v plánu podlaží vyznačení kabelových tras a rozmístění zásuvek -návrh vhodného systému označování zásuvek a portů na patch panelech a aktivních prvcích v dokumentaci -navrhněte vhodný systém označování zásuvek a portů na patch panelech a aktivních prvcích v dokumentaci zpracování položkového rozpočtu návrhu Celkový rozsah práce 5 až 7 x A4 při dodržení zásad normopísma,možno zvolit zpracování elektronicky ve formě.pdf souboru. Ke zpracování: -studijní materiál vytváření strukturované kabeláže -praktická ukázka učitelem -podpůrný prostředek-internet na PC(po domluvě s vyučujícím) Strukturovaná kabeláž rack skříň,obvykle zamykatelná obsahuje propojovací (patch) panely, aktivní prvky, někdy i servery a další komponenty vnitřní šířka 19 výška rozhoduje o kapacitě, měří se v U (1 U=1,75 in=4,45 cm) patch panel blok označených zásuvek na rubu svorkovnice pro připojení kabelů 5
