1 S třední škola stavební Jihlava Zakládání staveb 19. ZÁKLADY výpočet návrh základové patky Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Proveďte výpočet a návrh základové patky dle zadané zjednodušené dokumentace N Je zadána síla N vypočteno dle PD

3 Proveďte výpočet a návrh základové patky dle zadané zjednodušené dokumentace N Je zadána síla N vypočteno dle PD Je zadána únosnost zeminy dle pořadového čísla příklad 200kPa

4 Proveďte výpočet a návrh základové patky dle zadané zjednodušené dokumentace N Je zadána síla N vypočteno dle PD Je zadána únosnost zeminy dle pořadového čísla příklad 200kPa Je zadán materiál - prostý beton, železobeton - tím je dán roznášecí úhel

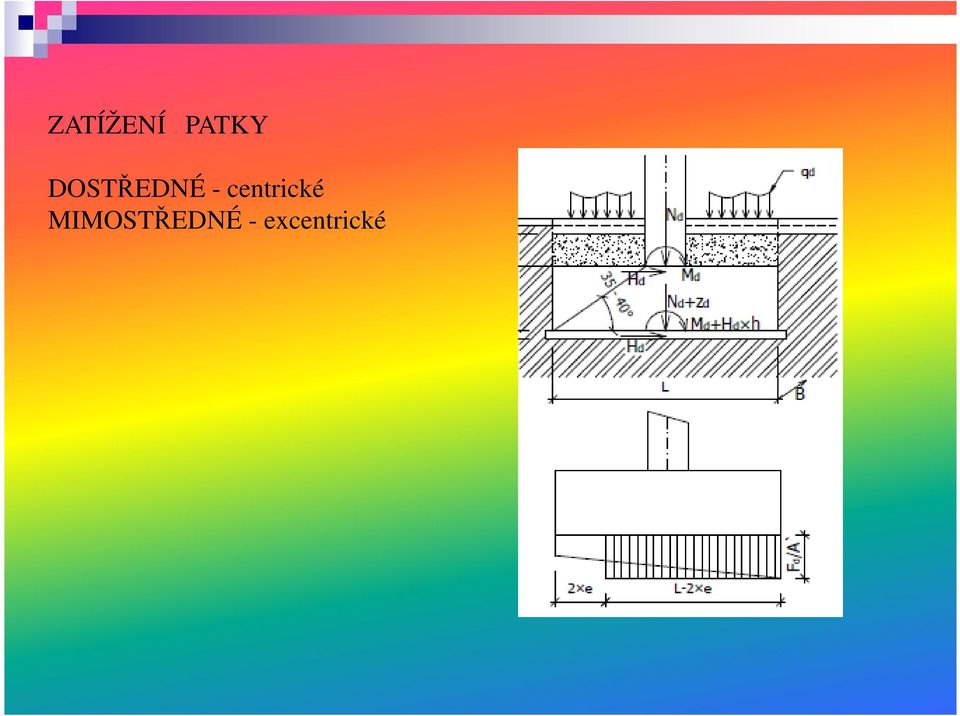

5 ZATÍŽENÍ PATKY DOSTŘEDNÉ - centrické MIMOSTŘEDNÉ - excentrické

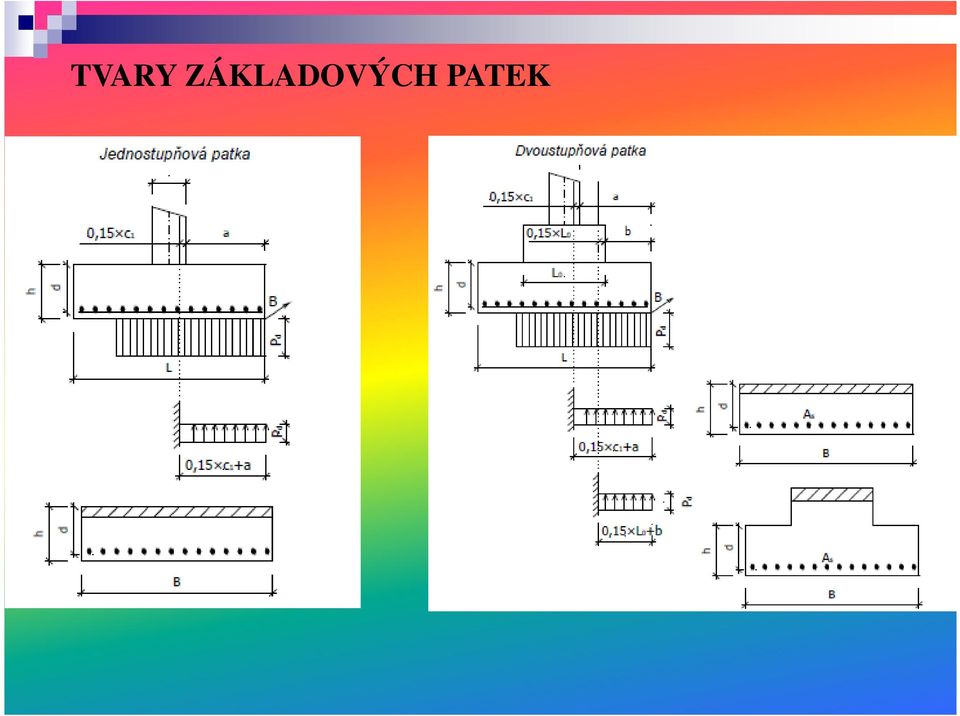

6 TVARY ZÁKLADOVÝCH PATEK

7

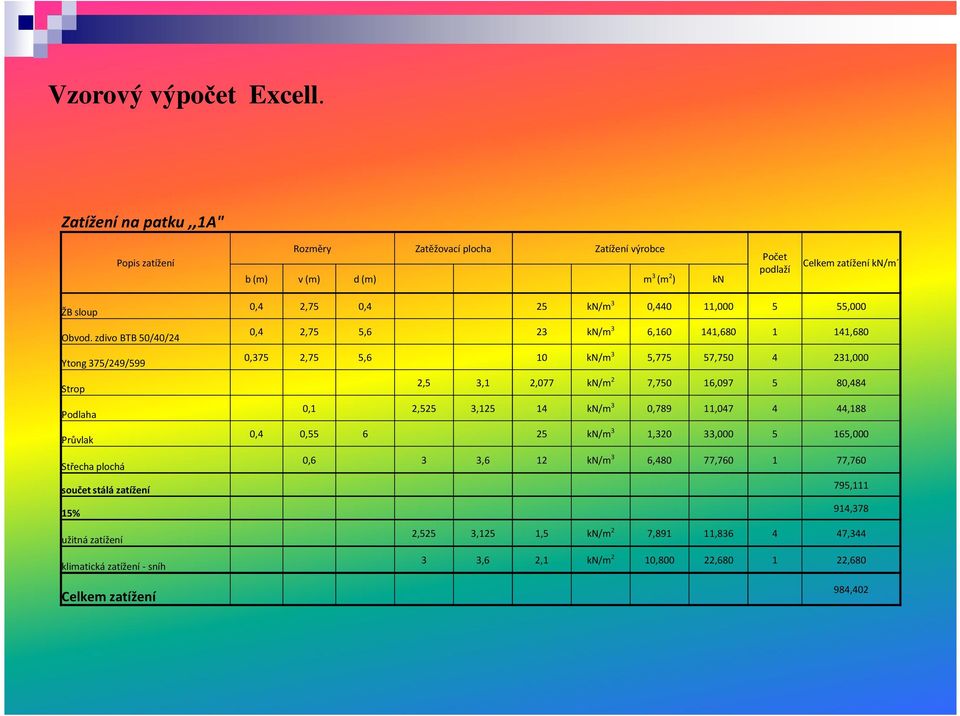

8 Vzorový výpočet Excell. Zatížení na patku,,1a" Popis zatížení Rozměry Zatěžovací plocha Zatížení výrobce b (m) v (m) d (m) m 3 (m 2 ) kn Počet podlaží Celkem zatížení kn/m ŽB sloup Obvod. zdivo BTB 50/40/24 Ytong 375/249/599 Strop Podlaha Průvlak Střecha plochá součet stálá zatížení 15% užitná zatížení klimatická zatížení - sníh Celkem zatížení 0,4 2,75 0,4 25 kn/m 3 0,440 11, ,000 0,4 2,75 5,6 23 kn/m 3 6, , ,680 0,375 2,75 5,6 10 kn/m 3 5,775 57, ,000 2,5 3,1 2,077 kn/m 2 7,750 16, ,484 0,1 2,525 3, kn/m 3 0,789 11, ,188 0,4 0, kn/m 3 1,320 33, ,000 0,6 3 3,6 12 kn/m 3 6,480 77, , , ,378 2,525 3,125 1,5 kn/m 2 7,891 11, , ,6 2,1 kn/m 2 10,800 22, , ,402

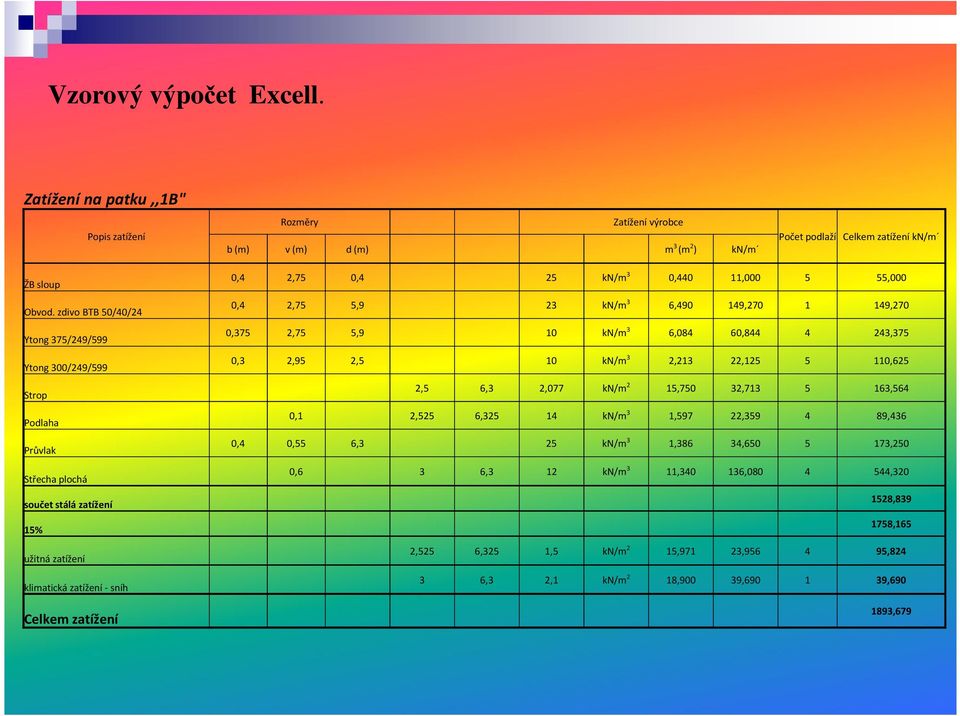

9 Vzorový výpočet Excell. Zatížení na patku,,1b" Popis zatížení Rozměry Zatížení výrobce b (m) v (m) d (m) m 3 (m 2 ) kn/m Počet podlaží Celkem zatížení kn/m ŽB sloup Obvod. zdivo BTB 50/40/24 Ytong 375/249/599 Ytong 300/249/599 Strop Podlaha Průvlak Střecha plochá součet stálá zatížení 15% užitná zatížení klimatická zatížení - sníh Celkem zatížení 0,4 2,75 0,4 25 kn/m 3 0,440 11, ,000 0,4 2,75 5,9 23 kn/m 3 6, , ,270 0,375 2,75 5,9 10 kn/m 3 6,084 60, ,375 0,3 2,95 2,5 10 kn/m 3 2,213 22, ,625 2,5 6,3 2,077 kn/m 2 15,750 32, ,564 0,1 2,525 6, kn/m 3 1,597 22, ,436 0,4 0,55 6,3 25 kn/m 3 1,386 34, ,250 0,6 3 6,3 12 kn/m 3 11, , , , ,165 2,525 6,325 1,5 kn/m 2 15,971 23, , ,3 2,1 kn/m 2 18,900 39, , ,679

10 Vzorový výpočet Excell. návrh a porovnání s výkresem Zatížení na patku,,1c" Popis zatížení Rozměry Zatížení výrobce b (m) v (m) d (m) m 3 (m 2 ) kn/m Počet podlaží Celkem zatížení kn/m ŽB sloup Obvod. zdivo BTB 50/40/24 Ytong 375/249/599 Strop Podlaha Průvlak Střecha plochá součet stálá zatížení 15% užitná zatížení klimatická zatížení - sníh Celkem zatížení 0,4 2,75 0,4 25 kn/m 3 0,440 11, ,000 0,4 2,75 5,3 23 kn/m 3 5, , ,090 0,375 2,75 5,3 10 kn/m 3 5,466 54, ,625 2,5 2,8 2,077 kn/m 2 7,000 14, ,695 0,1 2,525 2, kn/m 3 0,713 9, ,946 0,4 0,55 5,7 25 kn/m 3 1,254 31, ,750 0,6 3 3,3 12 kn/m 3 5,940 71, , , ,643 2,525 2,825 1,5 kn/m 2 7,133 10, , ,3 2,1 kn/m 2 9,900 20, , ,232

11 Vzorový výpočet Excell. návrh a porovnání s výkresem Výpočet základu N (kn/m ) 1.15*N (kn/m ) Únosnost zeminy σ=200 kpa Nutná plocha základu (m 2 ) Nutná šířky patky (m) Návrh šířky patky (m) Posouzení (kpa) patka -1A 984, , ,414 S 1/2 2,327 2, ,993 < 200 kpa VYHOVUJE patka -1B 1893, , ,415 S 1/2 3,227 3, ,281 < 200 kpa VYHOVUJE patek -1C 924, , ,083 S 1/2 2,255 2,3 192,184 < 200 kpa VYHOVUJE patka -2A 1186, , ,527 S 1/2 2,555 2,6 193,117 < 200 kpa VYHOVUJE patka -2B 1946, , ,705 S 1/2 3,272 3,3 196,603 < 200 kpa VYHOVUJE patka -2C 1100, , ,054 S 1/2 2,460 2,5 193,719 < 200 kpa VYHOVUJE Pozn.: Hloubka základu bude upravena tak, aby byla splněna nezámrzná hloubka pro základovou spáru.

12 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

13 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
