1 Protect 8 Building Blocks UPS Speaker

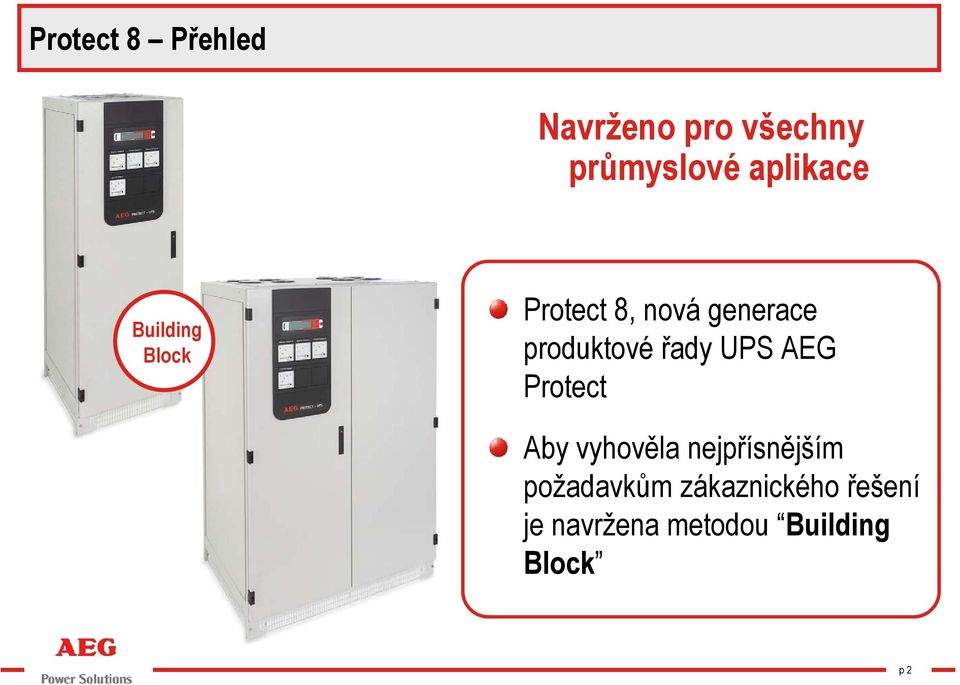

2 Protect 8 Přehled Navrženo pro všechny průmyslové aplikace p y p Building Block Protect 8, nová generace produktové řady UPS AEG Protect Aby vyhověla nejpřísnějším požadavkům zákaznického řešení je navržena metodou Building Block p 2

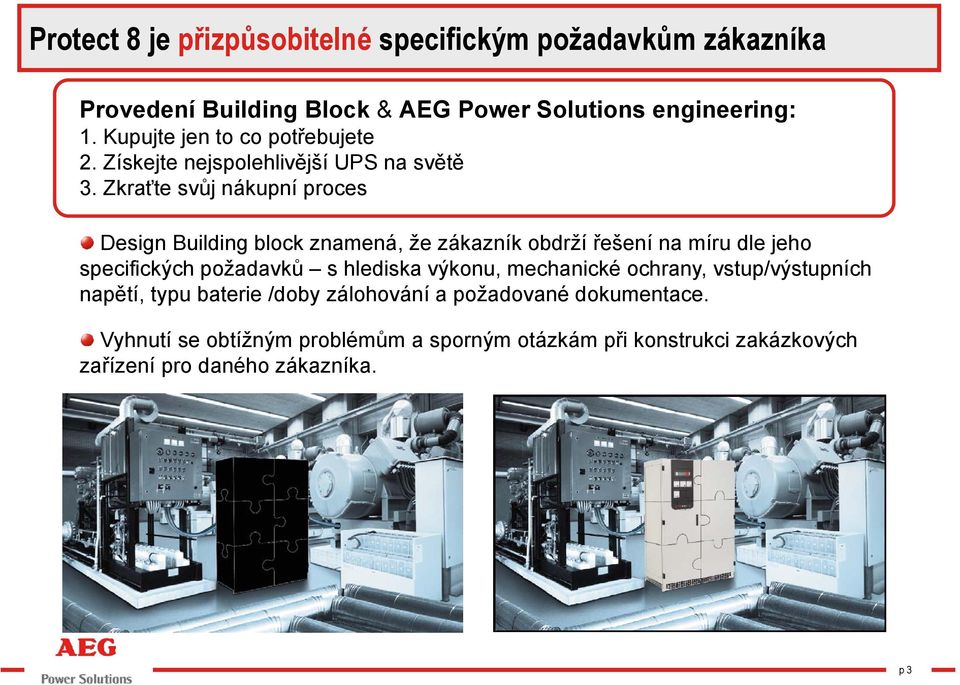

3 Protect 8 je přizpůsobitelné specifickým požadavkům zákazníka Provedení Building Block & AEG Power Solutions engineering: 1. Kupujte jen to co potřebujete 2. Získejte nejspolehlivější UPS na světě 3. Zkraťte svůj nákupní proces Design Building block znamená, že zákazník obdrží řešení na míru dle jeho specifických požadavků s hlediska výkonu, mechanické ochrany, vstup/výstupních napětí, typu baterie /doby zálohování a požadované dokumentace. Vyhnutí se obtížným problémům a sporným otázkám při konstrukci zakázkových zařízení pro daného zákazníka. p 3

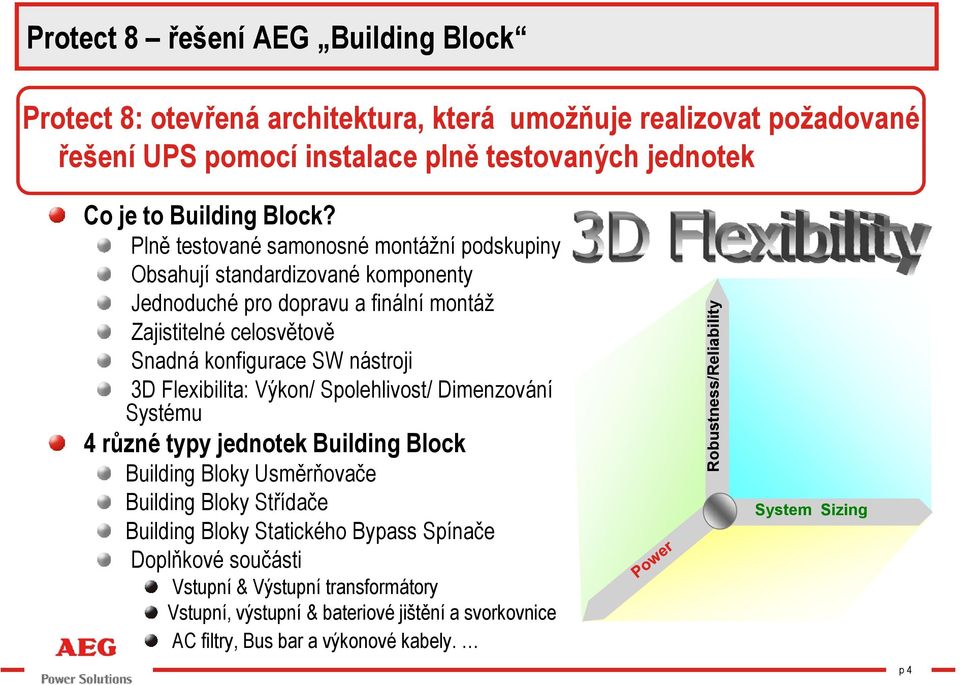

4 Protect 8 řešení AEG Building Block Protect 8: otevřená architektura, která umožňuje realizovat požadované řešení UPS pomocí instalace plně testovaných jednotek Co je to Building Block? Plně testované samonosné montážní podskupiny Obsahují standardizované komponenty Jednoduché pro dopravu a finální montáž Zajistitelné celosvětově Snadná konfigurace SW nástroji 3D Flexibilita: Výkon/ Spolehlivost/ Dimenzování Systému 4 různé typy jednotek Building Block Building Bloky Usměrňovače Building Bloky Střídače Building Bloky Statického Bypass Spínače Doplňkové součásti Vstupní & Výstupní transformátory Vstupní, výstupní & bateriové jištění a svorkovnice AC filtry, Bus bar a výkonové kabely. Robustness s/reliability System Sizing p 4

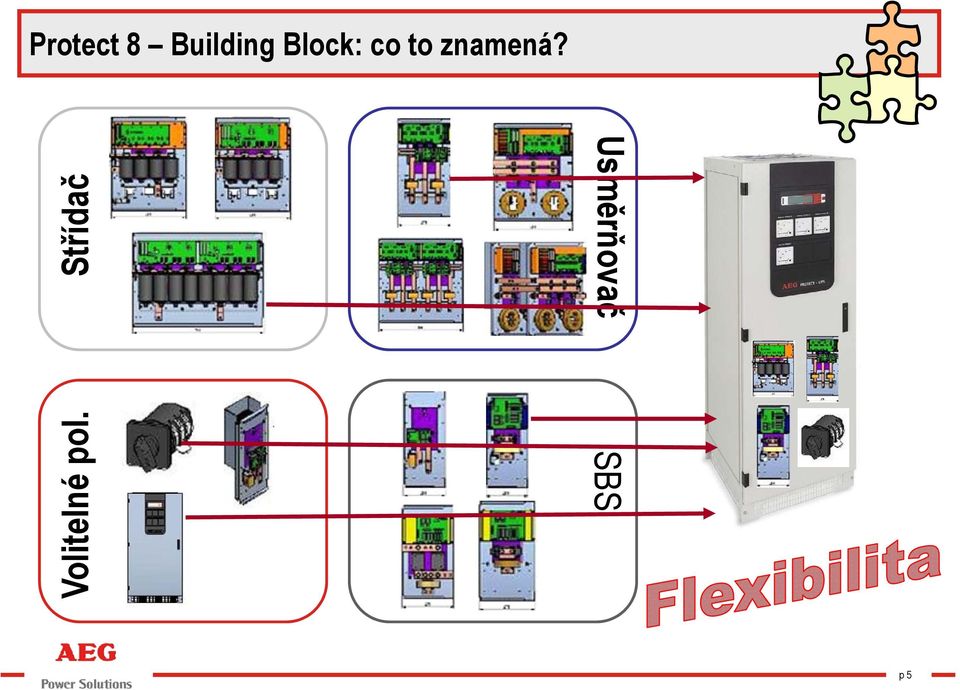

5 Usměrňovač SBSS Protect 8 Building Block: co to znamená? p 5 Volitelné pol. Střídačč

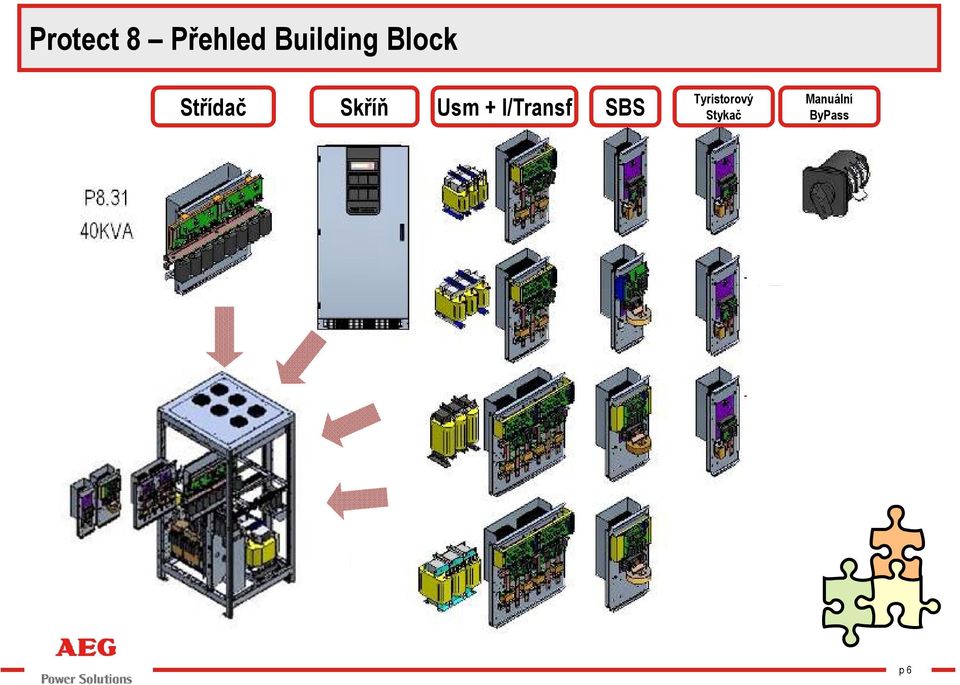

6 Protect 8 Přehled Building Block Střídač Skříň Usm + I/Transf SBS Tyristorový Stykač Manuální ByPass p 6

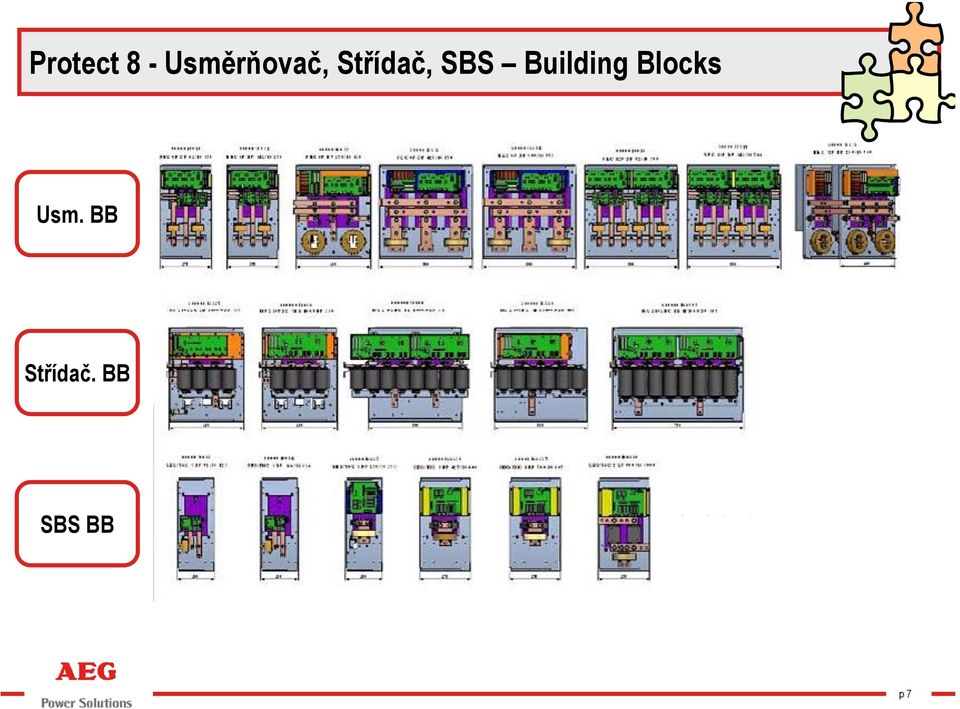

7 Protect 8 - Usměrňovač, Střídač, SBS Building Blocks Usm. BB Střídač. BB SBS BB p 7

8 Uspořádání skříně umístění Building Blocks sloty střídačů sloty usm. sloty SBS Modulární svorky p 9

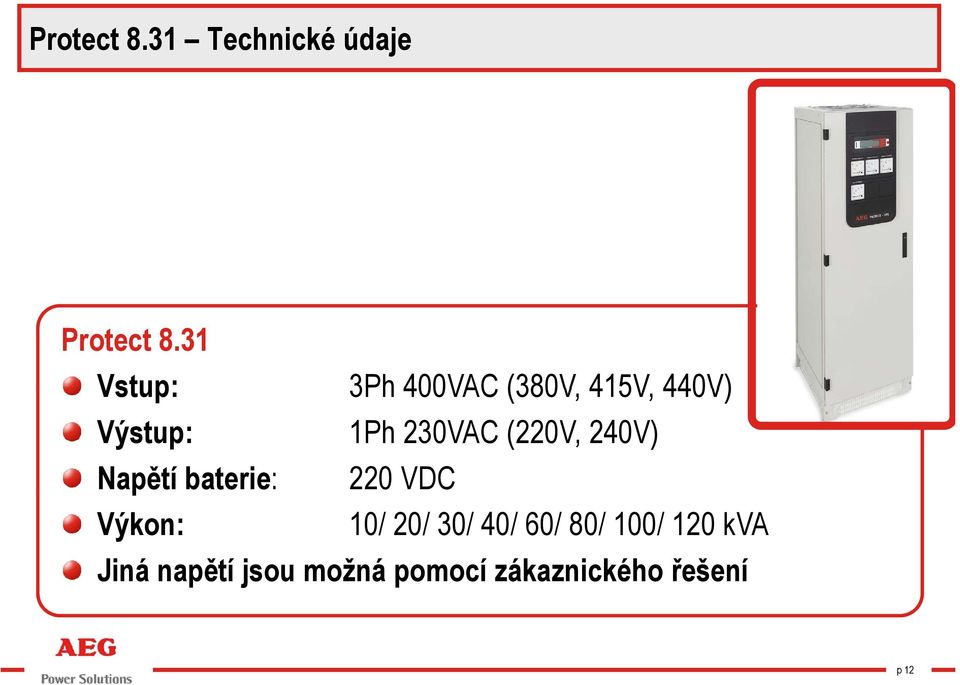

9 Protect 8.31 Technické údaje Protect 8.31 Vstup: 3Ph 400VAC (380V, 415V, 440V) Výstup: 1Ph 230VAC (220V, 240V) Napětí baterie: Výkon: 220 VDC 10/ 20/ 30/ 40/ 60/ 80/ 100/ 120 kva Jiná napětí jsou možná pomocí zákaznického řešení p 12

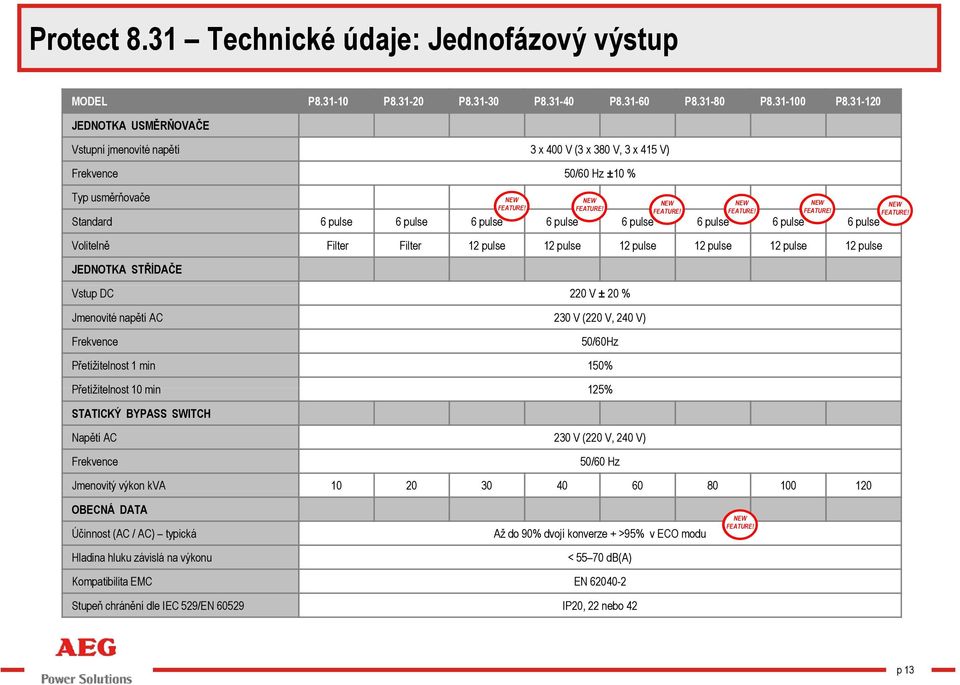

10 Protect 8.31 Technické údaje: Jednofázový výstup MODEL P P P P P P P P JEDNOTKA USMĚRŇOVAČE Vstupní jmenovité napětí 3 x 400 V (3 x 380 V, 3 x 415 V) Frekvence 50/60 Hz ±10 % Typ usměrňovače Standard 6 pulse 6 pulse 6 pulse 6 pulse 6 pulse 6 pulse 6 pulse 6 pulse Volitelně Filter Filter 12 pulse 12 pulse 12 pulse 12 pulse 12 pulse 12 pulse JEDNOTKA STŘÍDAČE Vstup DC 220 V ± 20 % Jmenovité napětí AC 230 V (220 V, 240 V) Frekvence 50/60Hz Přetížitelnost 1 min 150% Přetížitelnost 10 min 125% STATICKÝ BYPASS SWITCH Napětí AC 230 V (220 V, 240 V) Frekvence 50/60 Hz Jmenovitý výkon kva OBECNÁ DATA Účinnost (AC / AC) typická Hladina hluku závislá na výkonu Až do 90% dvojí konverze + >95% v ECO modu < db(a) Kompatibilita EMC EN Stupeň chránění dle IEC 529/EN IP20, 22 nebo 42 p 13

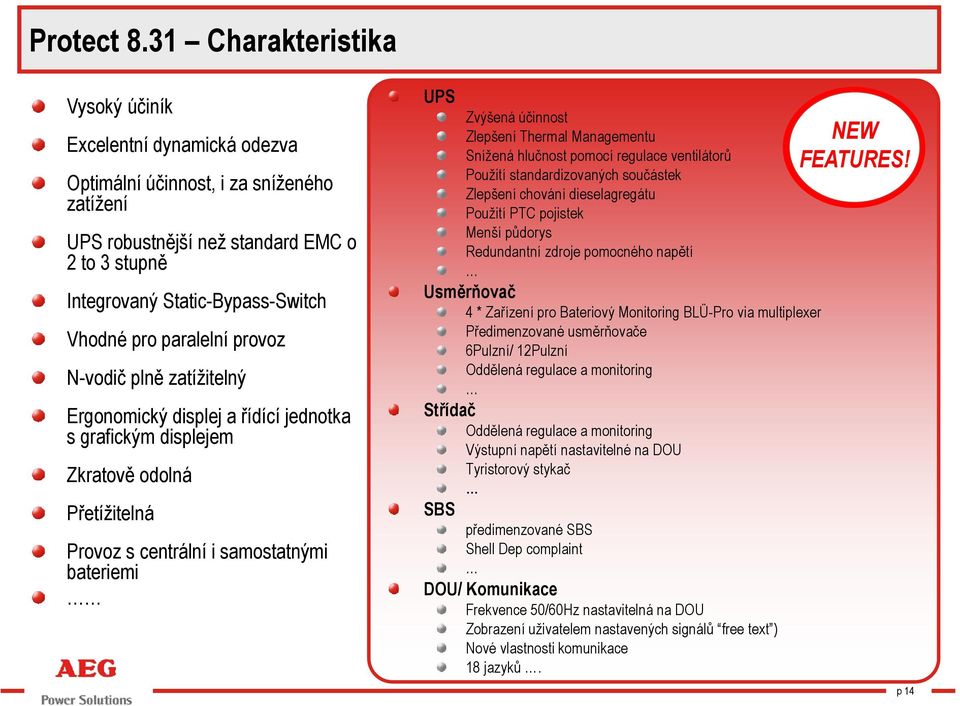

11 Protect 8.31 Charakteristika Vysoký účiník Excelentní dynamická odezva Optimální účinnost, i za sníženého zatížení UPS robustnější než standard EMC o 2 to 3 stupně Integrovaný Static-Bypass-Switch Switch Vhodné pro paralelní provoz N-vodič plně zatížitelný UPS Ergonomický displej a řídící í jednotka Střídač s grafickým displejem Zkratově odolná Přetížitelná Provoz s centrální i samostatnými bateriemi Zvýšená účinnost Zlepšení Thermal Managementu Snížená hlučnost pomocí regulace ventilátorů Použití standardizovaných součástek Zlepšení chování dieselagregátu Použití PTC pojistek Menší půdorys Redundantní zdroje pomocného napětí Usměrňovač 4 * Zařízení í pro Bateriový Monitoring i BLÜ-Pro via multiplexer l Předimenzované usměrňovače 6Pulzní/ 12Pulzní Oddělená regulace a monitoring SBS Oddělená regulace a monitoring Výstupní napětí nastavitelné na DOU Tyristorový stykač předimenzované SBS Shell Dep complaint DOU/ Komunikace Frekvence e 50/60Hz nastavitelná te na DOU Zobrazení uživatelem nastavených signálů free text ) Nové vlastnosti komunikace 18 jazyků. FEATURES! p 14

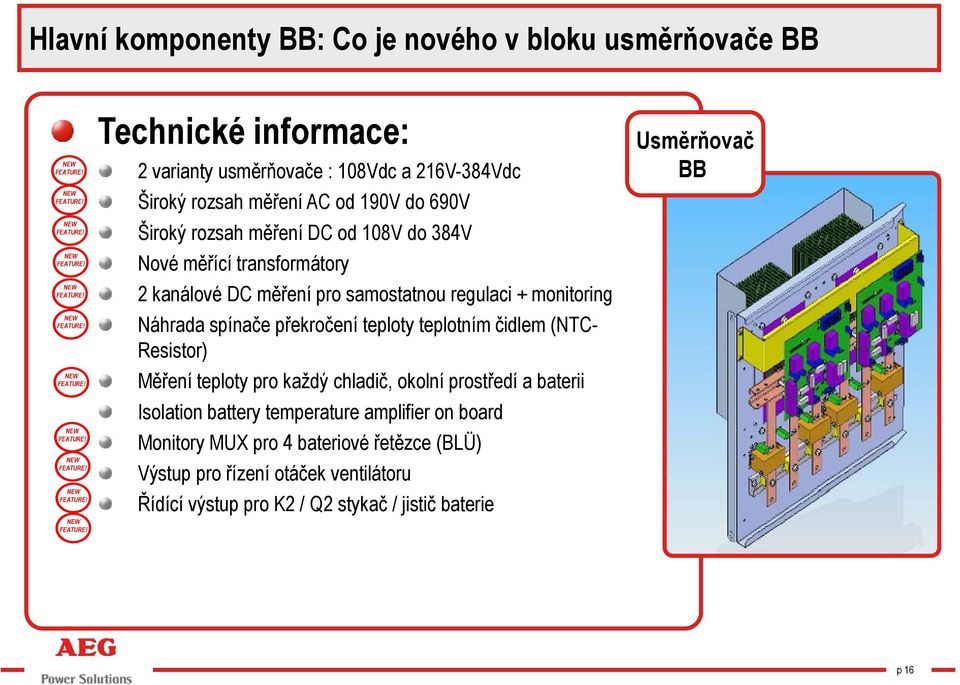

12 Hlavní komponenty BB: Co je nového v bloku usměrňovače BB Technické informace: 2 varianty usměrňovače : 108Vdc a 216V-384Vdc Široký rozsah měření AC od 190V do 690V Široký rozsah měření DC od 108V do 384V Nové měřící transformátory 2 kanálové DC měření pro samostatnou regulaci + monitoring Náhrada spínače překročení teploty teplotním čidlem (NTC- Resistor) Měření teploty pro každý chladič, okolní prostředí a baterii Isolation battery temperature amplifier on board Monitory MUX pro 4 bateriové řetězce (BLÜ) ě e tep oty p o a dý c ad č, o o posted a bate Výstup pro řízení otáček ventilátoru Řídící výstup pro K2 / Q2 stykač / jistič baterie Usměrňovač BB p 16

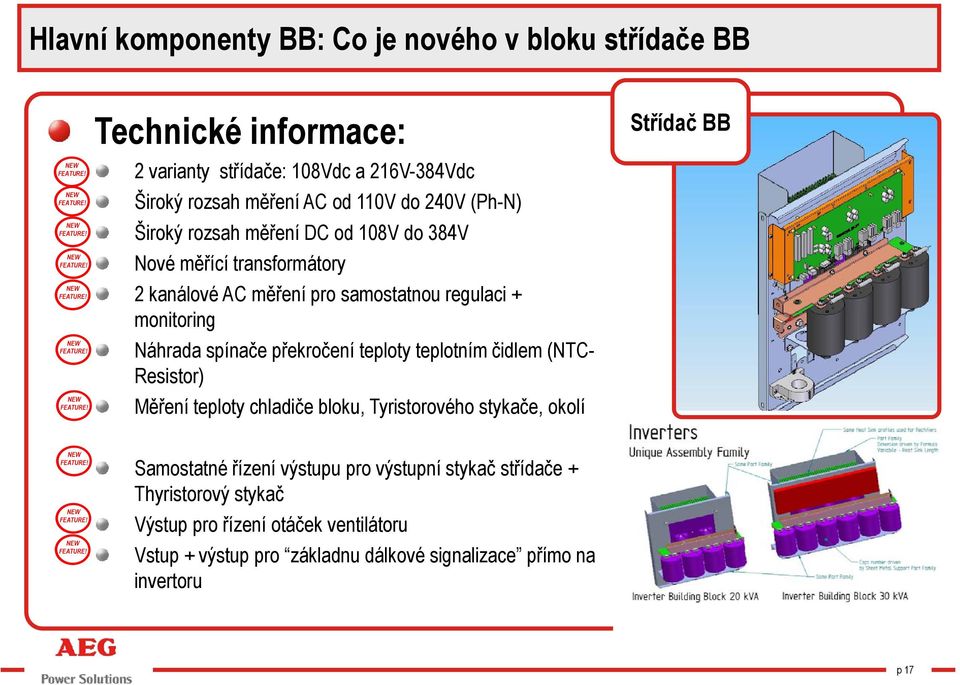

13 Hlavní komponenty BB: Co je nového v bloku střídače BB Technické informace: 2 varianty střídače: 108Vdc a 216V-384Vdc Široký rozsah měření AC od 110V do 240V (Ph-N) Široký rozsah měření DC od 108V do 384V Nové měřící transformátory 2 kanálové AC měření pro samostatnou regulaci + monitoring Náhrada spínače překročení teploty teplotním čidlem (NTC- Resistor) Měření teploty chladiče bloku, Tyristorového stykače, okolí Střídač BB Samostatné řízení výstupu pro výstupní stykač střídače + Thyristorový stykač Výstup pro řízení otáček ventilátoru Vstup + výstup pro základnu dálkové signalizace přímo na invertoru p 17

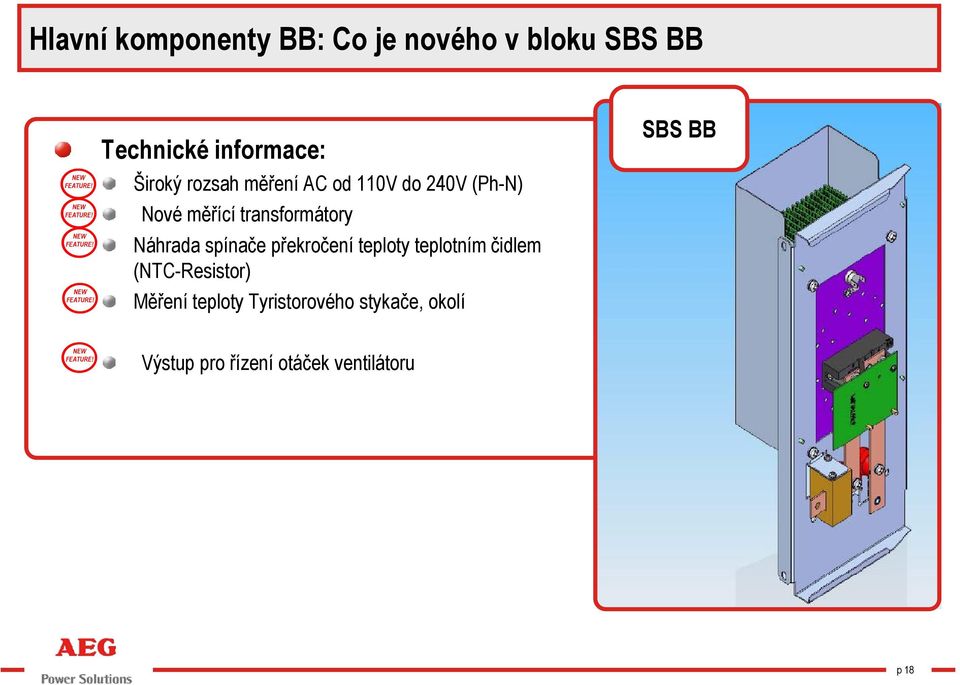

14 Hlavní komponenty BB: Co je nového v bloku SBS BB Technické informace: Široký rozsah měření AC od 110V do 240V (Ph-N) Nové měřící transformátory Náhrada spínače překročení teploty teplotním čidlem (NTC-Resistor) Měření teploty Tyristorového stykače, okolí SBS BB Výstup pro řízení otáček ventilátoru p 18

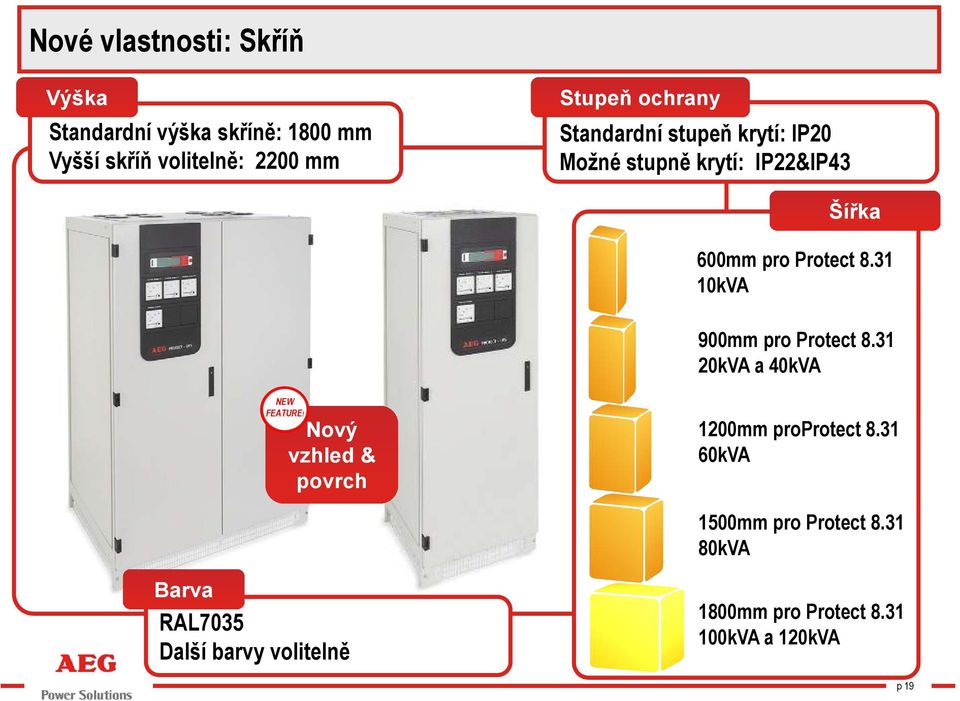

15 Nové vlastnosti: Skříň Výška Standardní výška skříně: 1800 mm Vyšší skříň volitelně: 2200 mm Stupeň ochrany Standardní stupeň krytí: IP20 Možné stupně krytí: IP22&IP43 Šířka 600mm pro Protect kVA 900mm pro Protect kVA a 40kVA Nový vzhled & povrch 1200mm proprotect kVA 1500mm pro Protect kVA Barva RAL7035 Další barvy volitelně 1800mm pro Protect kVA a 120kVA p 19

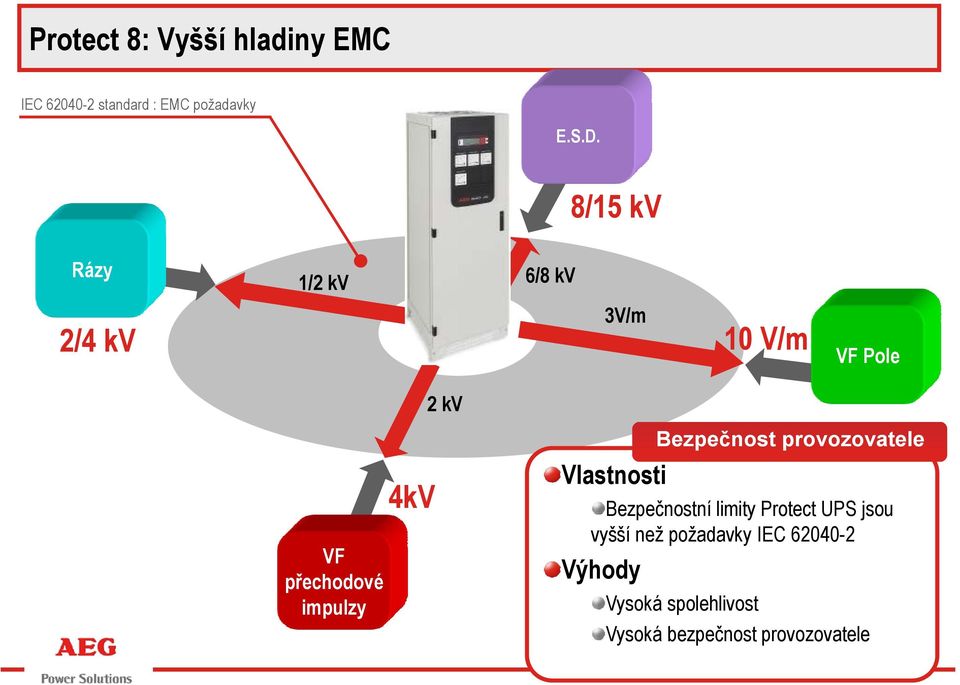

16 Protect 8: Vyšší hladiny EMC IEC standard : EMC požadavky E.S.D. Rázy 1/2 kv 6/8 kv 8/15 kv 2/4 kv 10 V/m VF Pole 3V/m VF přechodové impulzy 4kV 2 kv Vlastnosti Bezpečnost provozovatele Bezpečnostní limity Protect UPS jsou vyšší než požadavky IEC Výhody Vysoká spolehlivost Vysoká bezpečnost provozovatele p 23

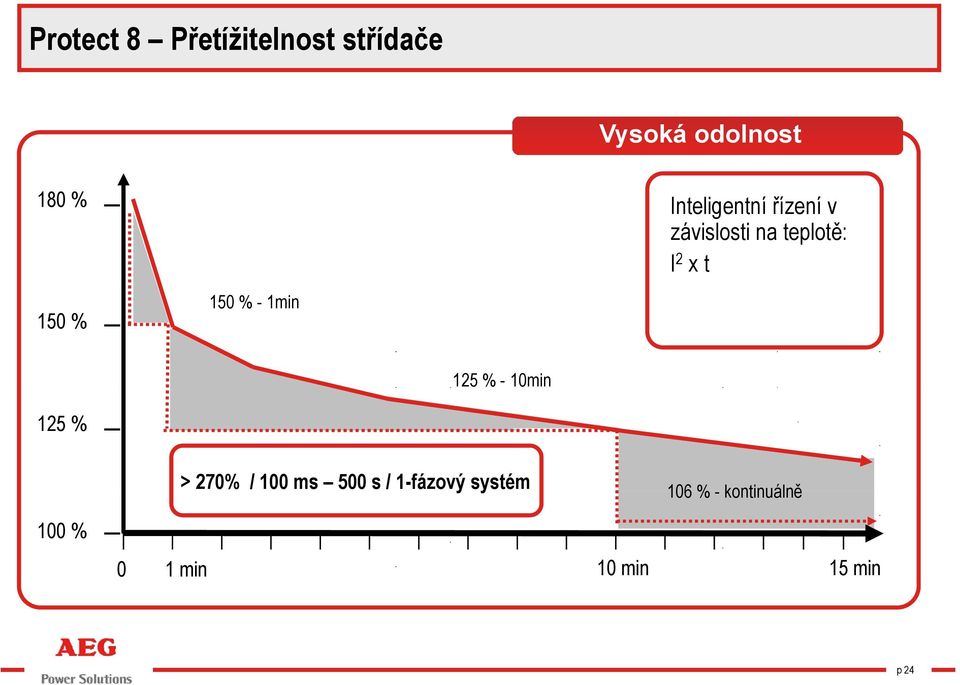

17 Protect 8 Přetížitelnost střídače Vysoká odolnost 180 % Inteligentní řízení v závislosti na teplotě: I 2 x t 150 % 150 % - 1min 125 % - 10min 125 % > 270% / 100 ms 500 s / 1-fázový systém 106 % - kontinuálně 100 % 0 1 min 10 min 15 min p 24

18 Protect 8 Špička v monitorovacích schopnostech Možnosti komunikace v různých prostředích OPC-Server SCADA = Supervisory Control And Data Acquisition p 27

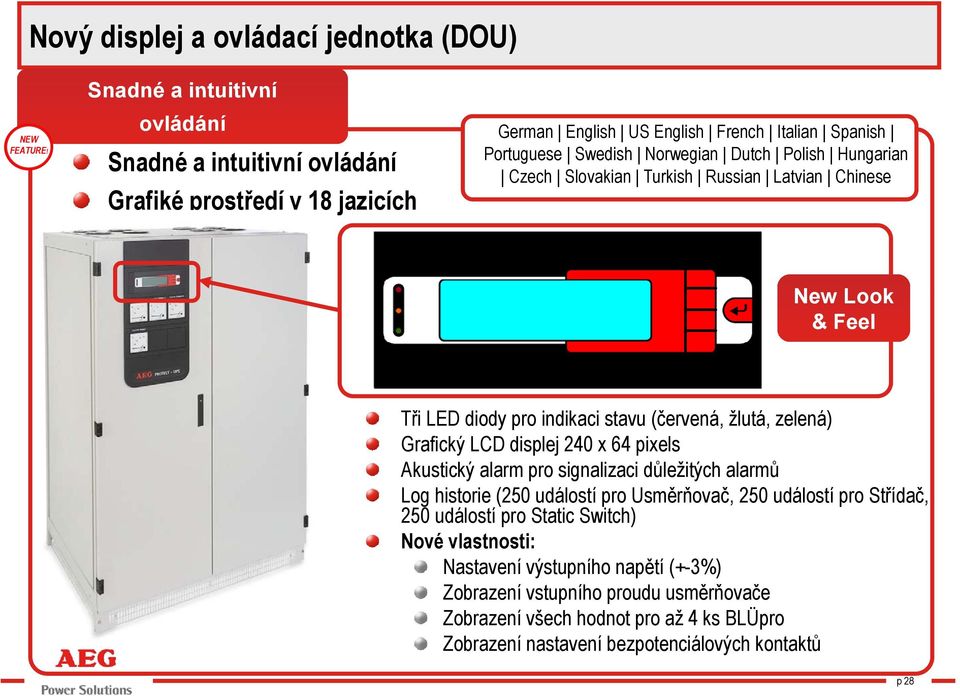

19 Nový displej a ovládací jednotka (DOU) Snadné a intuitivní ovládání Snadné a intuitivní ovládání Grafiké prostředí v 18 jazicích German English US English French Italian Spanish Portuguese Swedish Norwegian Dutch Polish Hungarian Czech Slovakian Turkish Russian Latvian Chinese New Look & Feel Tři LED diody pro indikaci stavu (červená, žlutá, zelená) Grafický LCD displej 240 x 64 pixels Akustický alarm pro signalizaci důležitých alarmů Log historie (250 událostí pro Usměrňovač, 250 událostí pro Střídač, 250 událostí pro Static Switch) Nové vlastnosti: Nastavení výstupního napětí (+-3%) Zobrazení vstupního proudu usměrňovače Zobrazení všech hodnot pro až 4 ks BLÜpro Zobrazení nastavení bezpotenciálových kontaktů p 28

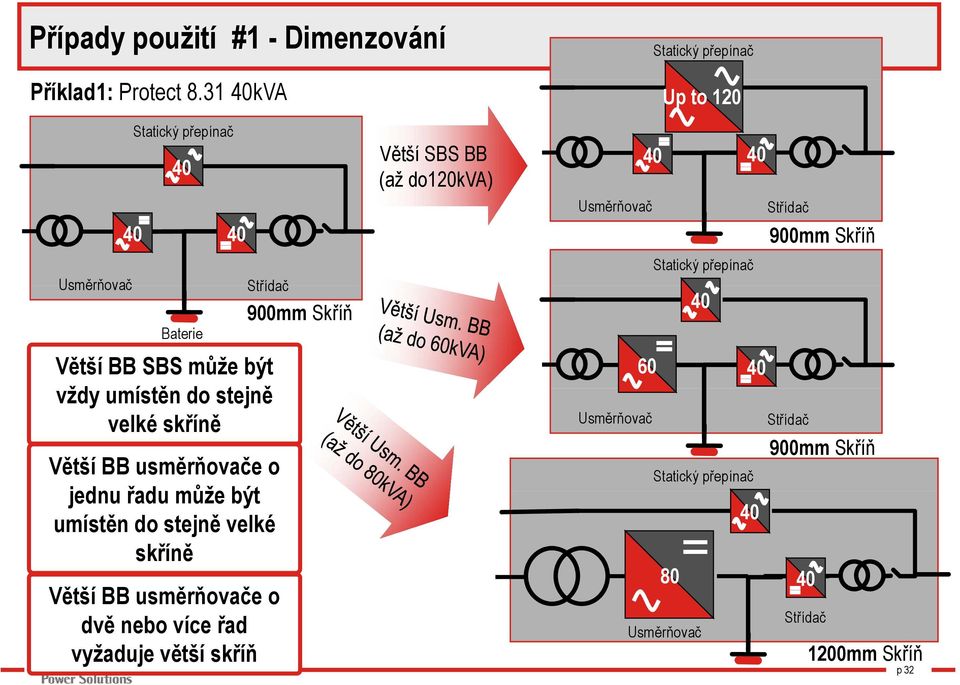

20 Případy použití #1 - Dimenzování Příklad1: Protect kVA Statický přepínač Up to 120 Usměrňovač Statický přepínač Baterie Střídač Větší BB SBS může být vždy umístěn do stejně ě velké skříně Větší BB usměrňovače o jednu řadu může být umístěn do stejně velké skříně Větší BB usměrňovače o dvě nebo více řad vyžaduje větší skříň 900mm Skříň Větší SBS BB (až do120kva) Usměrňovač Střídač Statický přepínač Usměrňovač Střídač Battery Statický přepínač Usměrňovač 900mm Skříň 900mm Skříň 40 Střídač 1200mm Skříň p 32

21 Protect 8 - Shrnutí Protect 8 první UPS s Building Block Nová generace UPS AEG Více než 60 let AEG PS zkušeností zahrnuta v řešení š í Protect t 8 Moderní modulární Building Block pro splnění všech požadavků zákaznického řešení: 3D-Flexibilita Základ pro obnovu AEG portfolia Konstruován pro tvrdé podmínky průmyslového prostředí Špičková spolehlivost ve své třídě Špičková robustnost ve své třídě Plně digitální řízení Vysoká účinnost i se sníženým příkonem Krátké dodací lhůty Malý půdorys Obsahuje řadu nových rysů Špičkový servis ve své třídě Nabídka unikátního servisního balíčku Platfoma otevřené komunikace pro budoucí systémy p 37
