Přívodní ventilační jednotky BLAUBOX E Průtok vzduchu až 1520 m 3 /h
|
|
- Helena Musilová
- před 7 lety
- Počet zobrazení:
Transkript
1

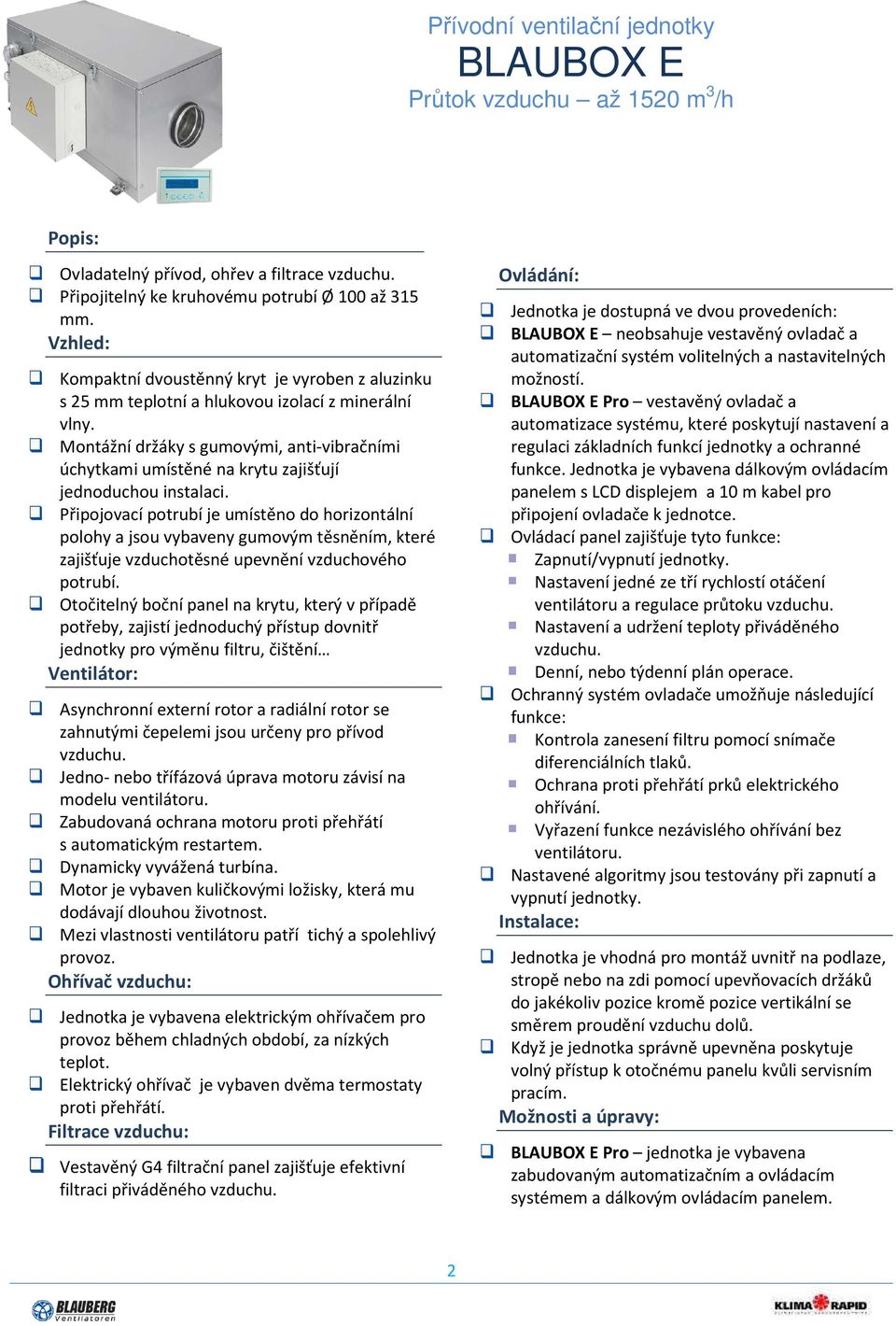

2 Přívodní ventilační jednotky BLAUBOX E Průtok vzduchu až 1520 m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Připojitelný ke kruhovému potrubí Ø 100 až 315 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 25 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Připojovací potrubí je umístěno do horizontální polohy a jsou vybaveny gumovým těsněním, které zajišťuje vzduchotěsné upevnění vzduchového potrubí. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Jedno- nebo třífázová úprava motoru závisí na modelu ventilátoru. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem pro provoz během chladných období, za nízkých teplot. Elektrický ohřívač je vybaven dvěma termostaty proti přehřátí. Filtrace vzduchu: Vestavěný G4 filtrační panel zajišťuje efektivní filtraci přiváděného vzduchu. Ovládání: Jednotka je dostupná ve dvou provedeních: BLAUBOX E neobsahuje vestavěný ovladač a automatizační systém volitelných a nastavitelných možností. BLAUBOX E Pro vestavěný ovladač a automatizace systému, které poskytují nastavení a regulaci základních funkcí jednotky a ochranné funkce. Jednotka je vybavena dálkovým ovládacím panelem s LCD displejem a 10 m kabel pro připojení ovladače k jednotce. Ovládací panel zajišťuje tyto funkce: Zapnutí/vypnutí jednotky. Nastavení jedné ze tří rychlostí otáčení ventilátoru a regulace průtoku vzduchu. Nastavení a udržení teploty přiváděného vzduchu. Denní, nebo týdenní plán operace. Ochranný systém ovladače umožňuje následující funkce: Kontrola zanesení filtru pomocí snímače diferenciálních tlaků. Ochrana proti přehřátí prků elektrického ohřívání. Vyřazení funkce nezávislého ohřívání bez ventilátoru. Nastavené algoritmy jsou testovány při zapnutí a vypnutí jednotky. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků do jakékoliv pozice kromě pozice vertikální se směrem proudění vzduchu dolů. Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Možnosti a úpravy: BLAUBOX E Pro jednotka je vybavena zabudovaným automatizačním a ovládacím systémem a dálkovým ovládacím panelem. 2

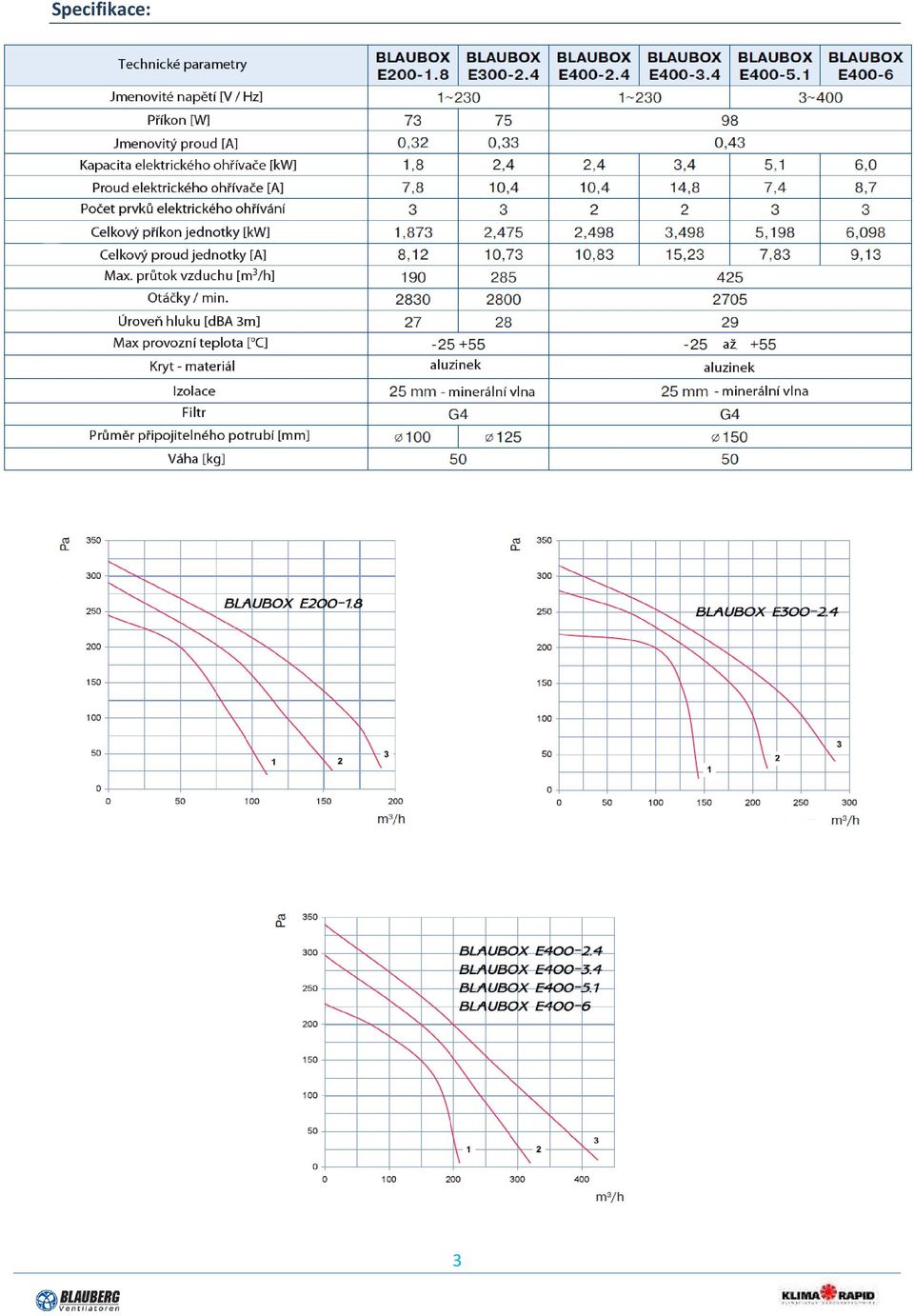

3 Specifikace: 3

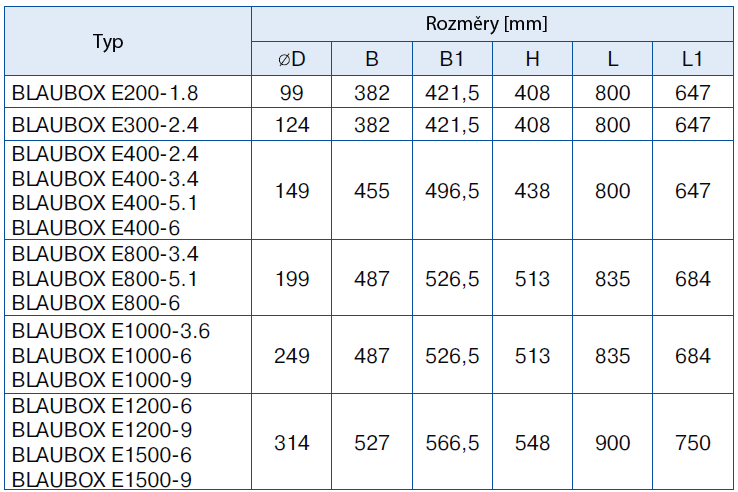

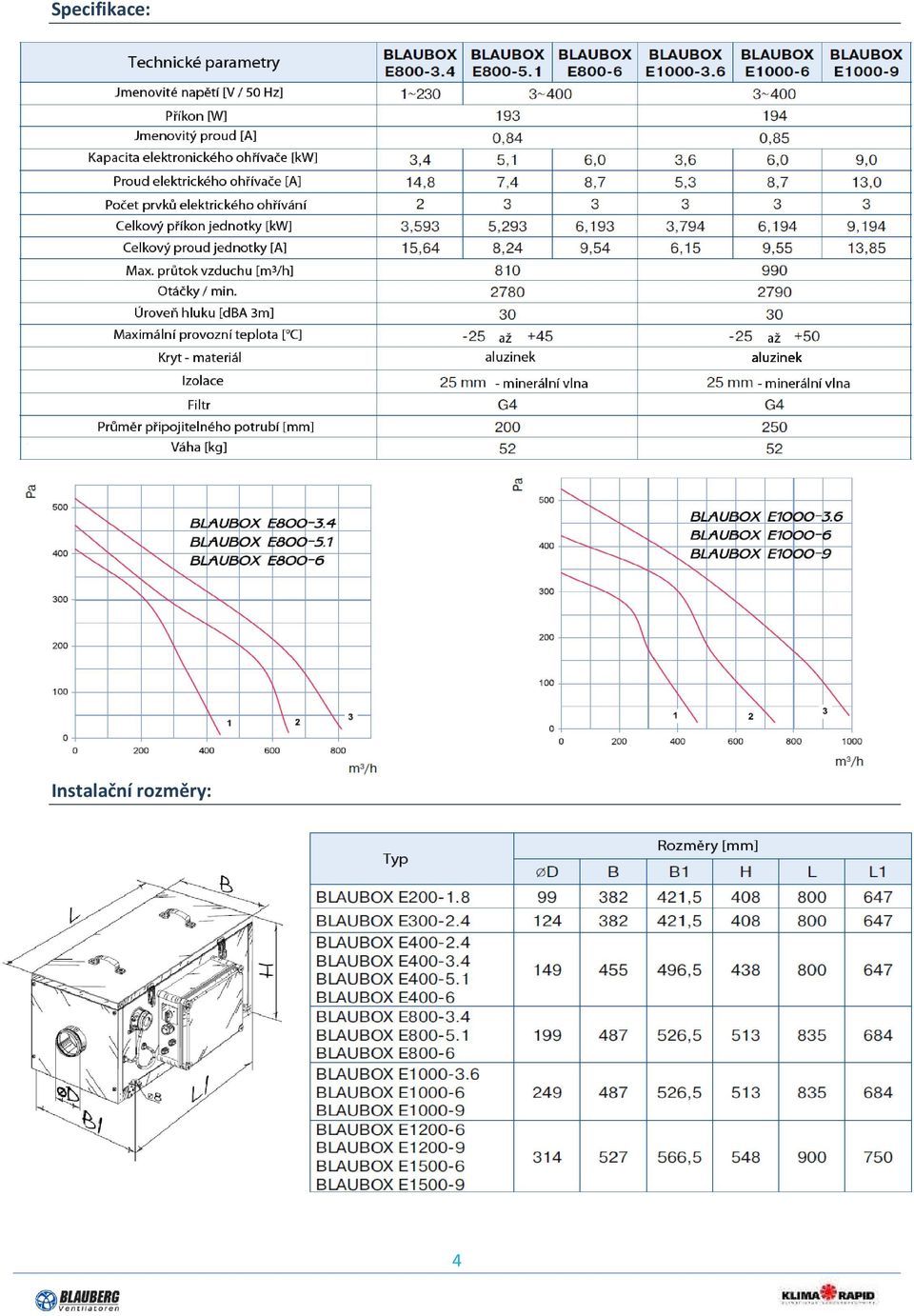

4 Specifikace: Instalační rozměry: 4

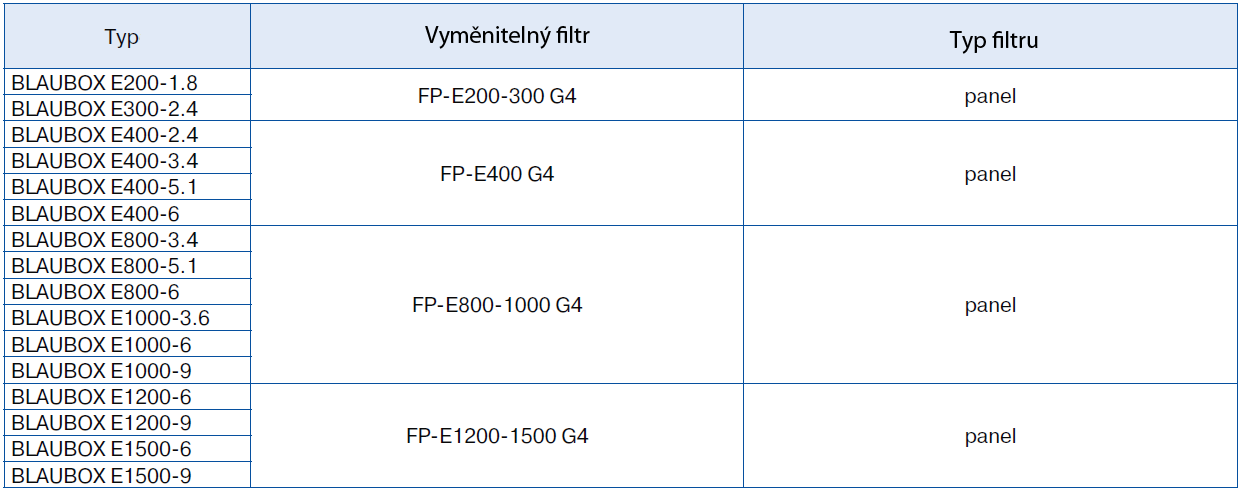

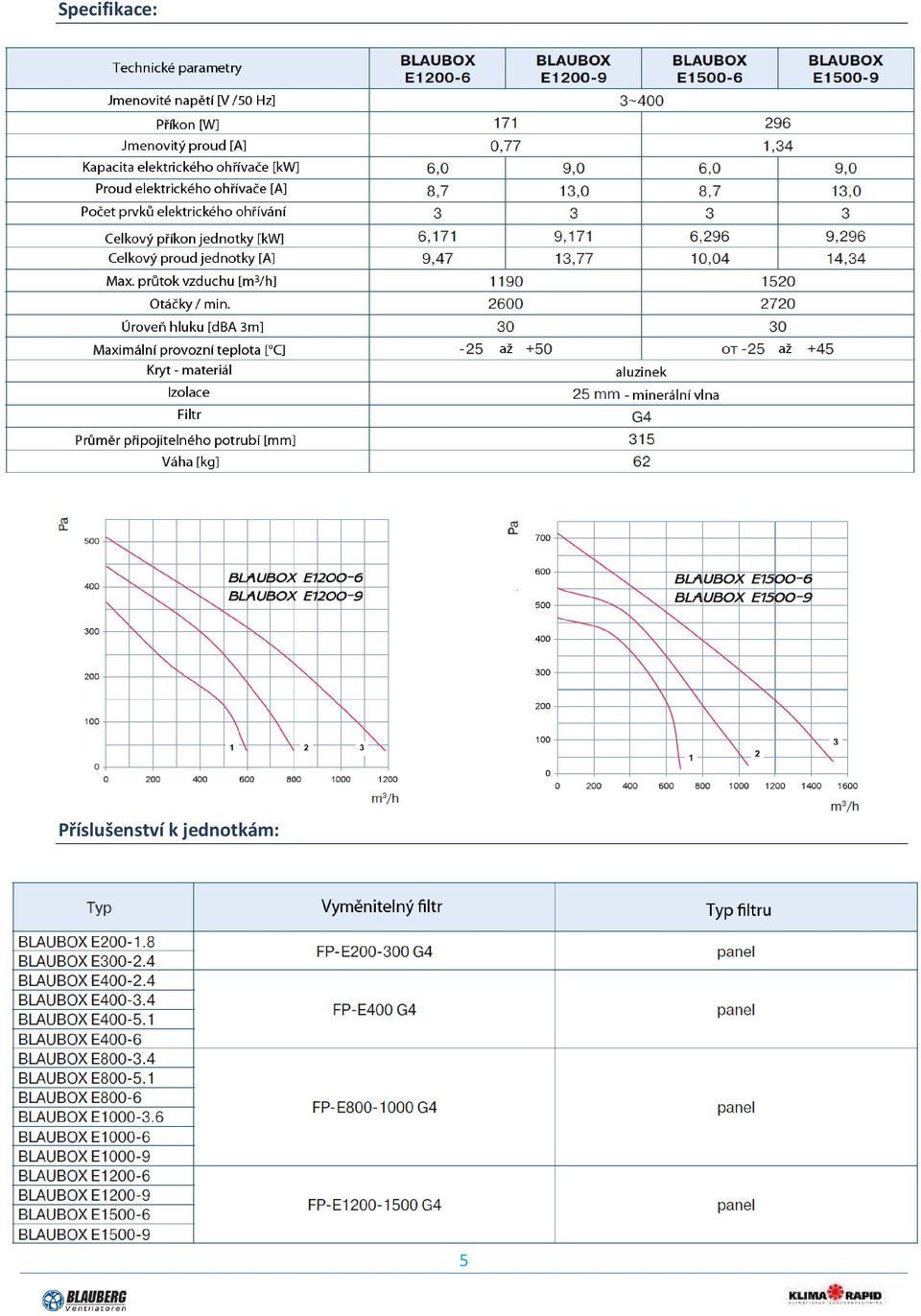

5 Specifikace: Příslušenství k jednotkám: 5

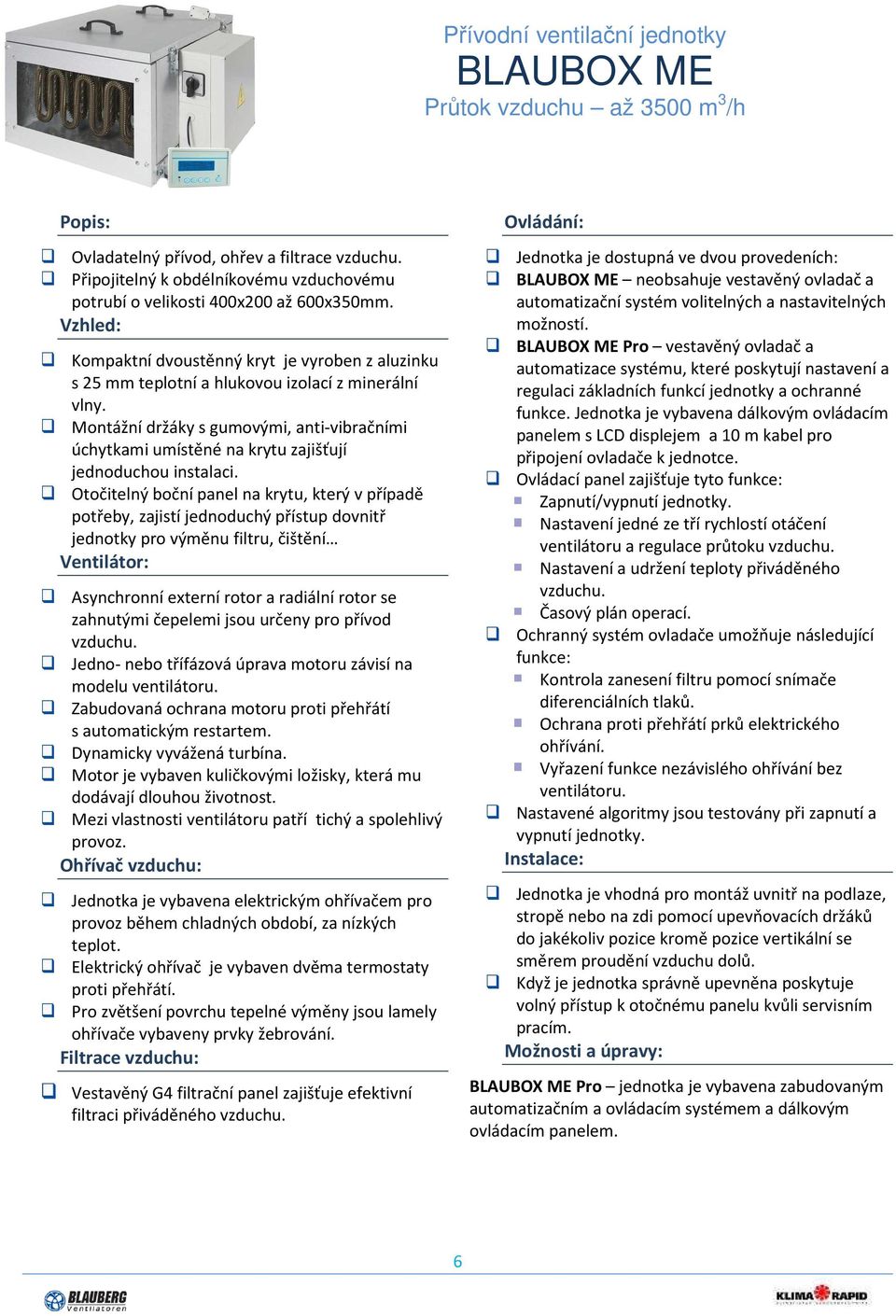

6 Přívodní ventilační jednotky BLAUBOX ME Průtok vzduchu až 3500 m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Připojitelný k obdélníkovému vzduchovému potrubí o velikosti 400x200 až 600x350mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 25 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Jedno- nebo třífázová úprava motoru závisí na modelu ventilátoru. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem pro provoz během chladných období, za nízkých teplot. Elektrický ohřívač je vybaven dvěma termostaty proti přehřátí. Pro zvětšení povrchu tepelné výměny jsou lamely ohřívače vybaveny prvky žebrování. Filtrace vzduchu: Vestavěný G4 filtrační panel zajišťuje efektivní filtraci přiváděného vzduchu. Ovládání: Jednotka je dostupná ve dvou provedeních: BLAUBOX ME neobsahuje vestavěný ovladač a automatizační systém volitelných a nastavitelných možností. BLAUBOX ME Pro vestavěný ovladač a automatizace systému, které poskytují nastavení a regulaci základních funkcí jednotky a ochranné funkce. Jednotka je vybavena dálkovým ovládacím panelem s LCD displejem a 10 m kabel pro připojení ovladače k jednotce. Ovládací panel zajišťuje tyto funkce: Zapnutí/vypnutí jednotky. Nastavení jedné ze tří rychlostí otáčení ventilátoru a regulace průtoku vzduchu. Nastavení a udržení teploty přiváděného vzduchu. Časový plán operací. Ochranný systém ovladače umožňuje následující funkce: Kontrola zanesení filtru pomocí snímače diferenciálních tlaků. Ochrana proti přehřátí prků elektrického ohřívání. Vyřazení funkce nezávislého ohřívání bez ventilátoru. Nastavené algoritmy jsou testovány při zapnutí a vypnutí jednotky. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků do jakékoliv pozice kromě pozice vertikální se směrem proudění vzduchu dolů. Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Možnosti a úpravy: BLAUBOX ME Pro jednotka je vybavena zabudovaným automatizačním a ovládacím systémem a dálkovým ovládacím panelem. 6

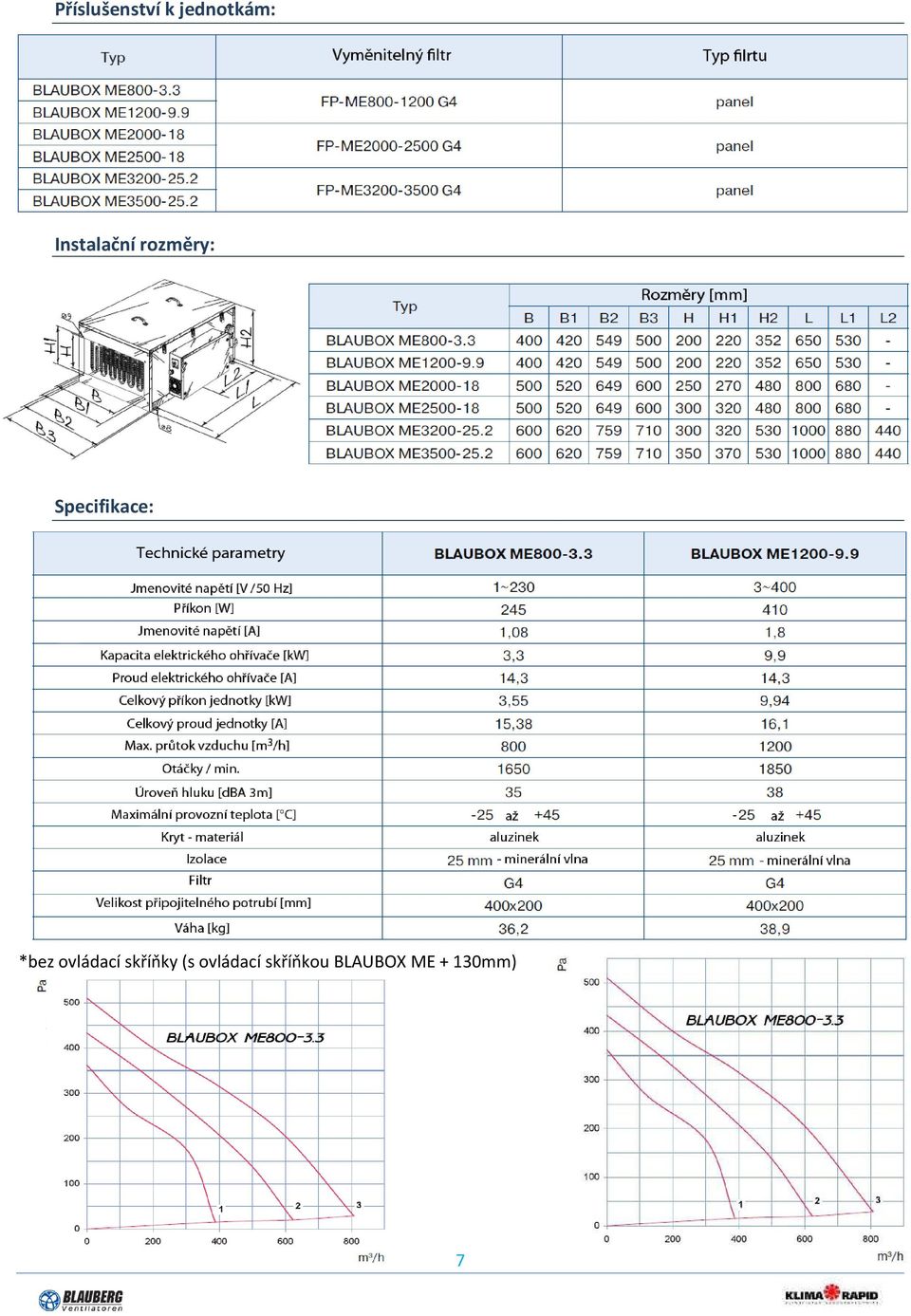

7 Příslušenství k jednotkám: Instalační rozměry: Specifikace: *bez ovládací skříňky (s ovládací skříňkou BLAUBOX ME + 130mm) 7

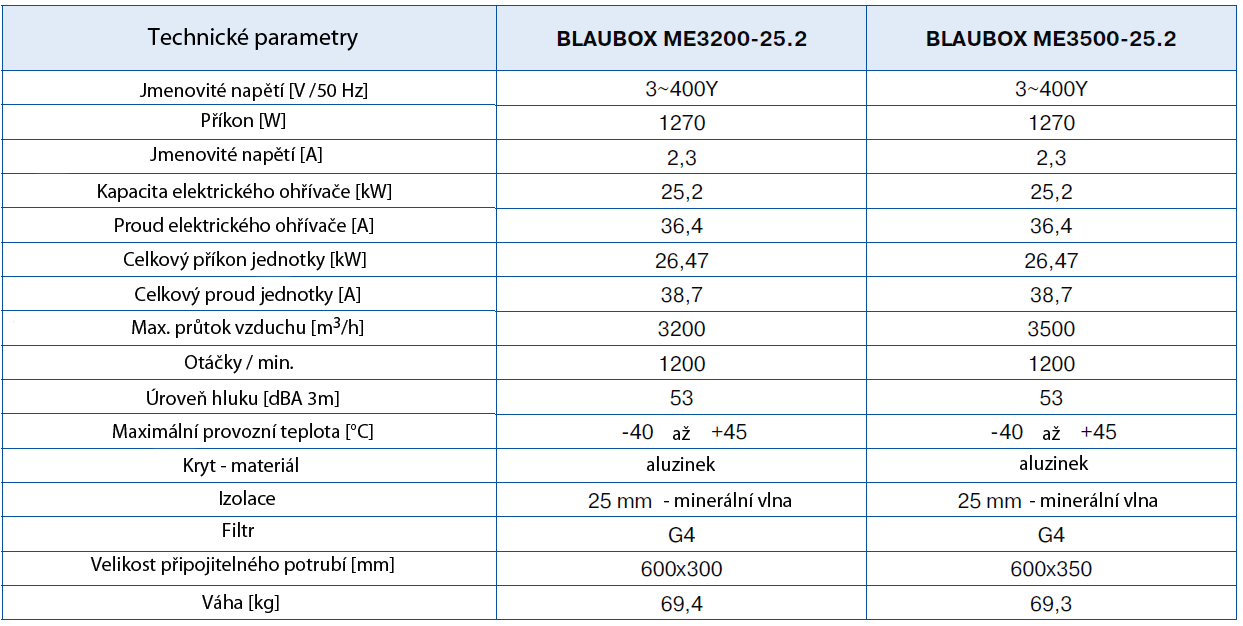

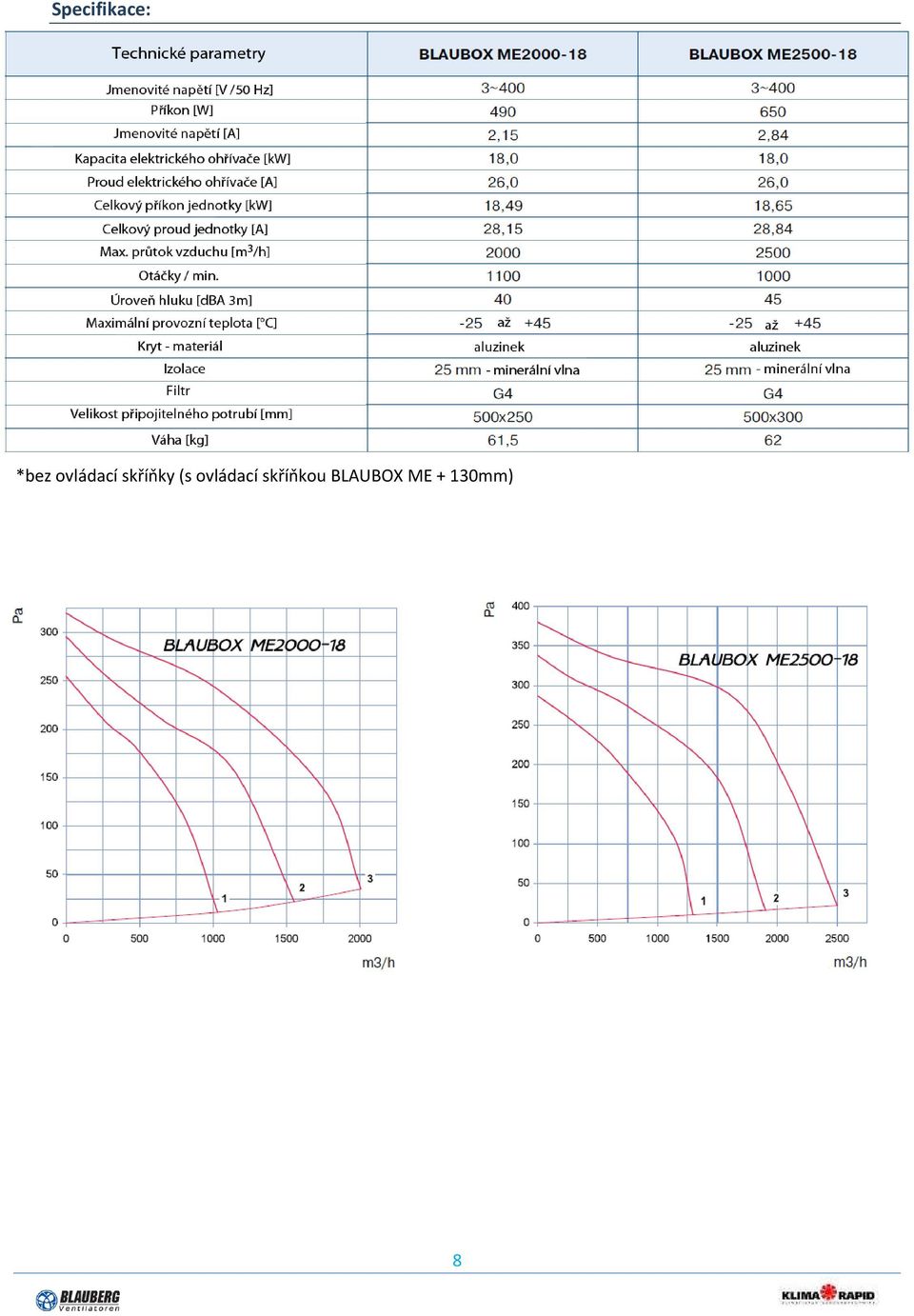

8 Specifikace: *bez ovládací skříňky (s ovládací skříňkou BLAUBOX ME + 130mm) 8

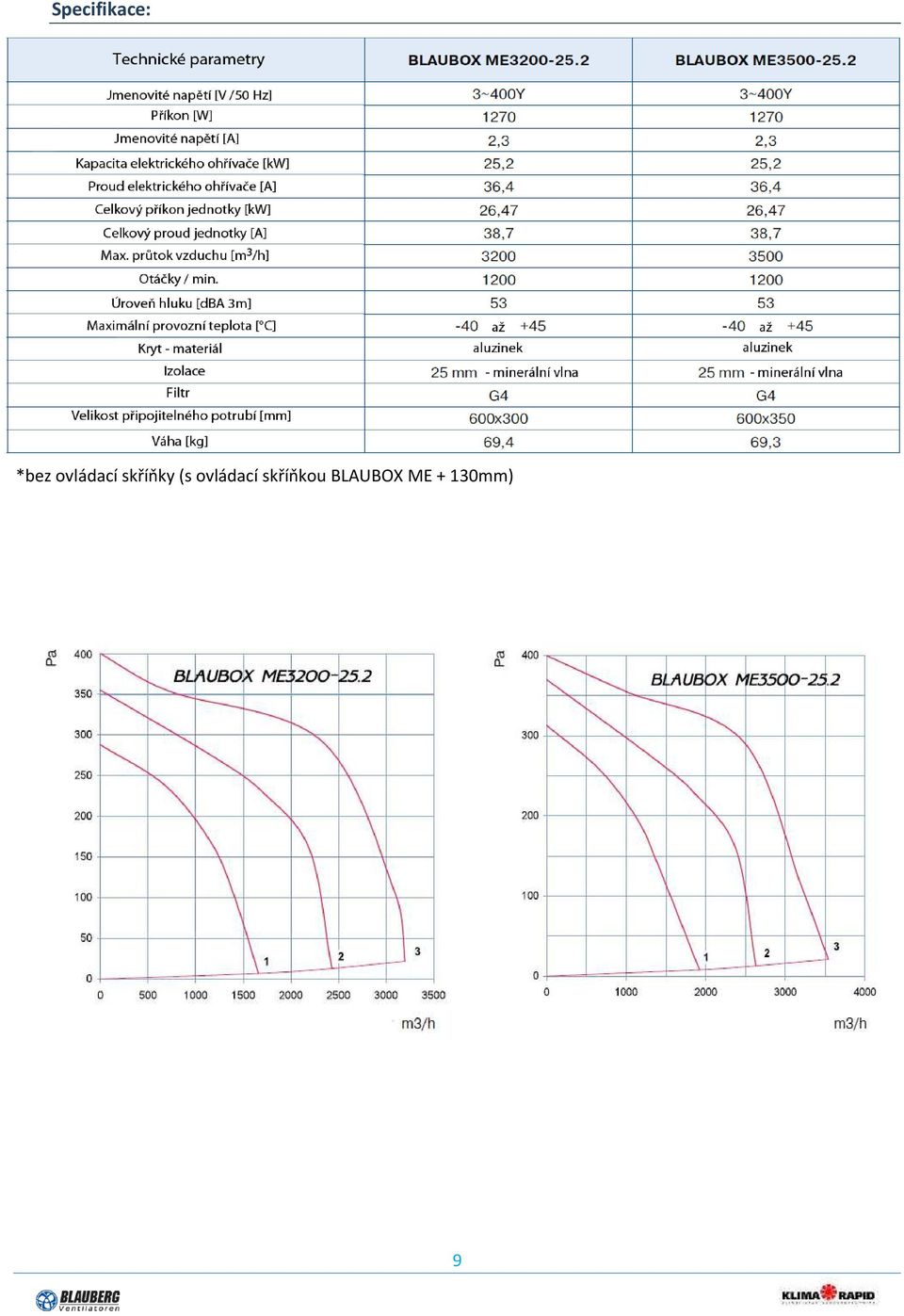

9 Specifikace: *bez ovládací skříňky (s ovládací skříňkou BLAUBOX ME + 130mm) 9

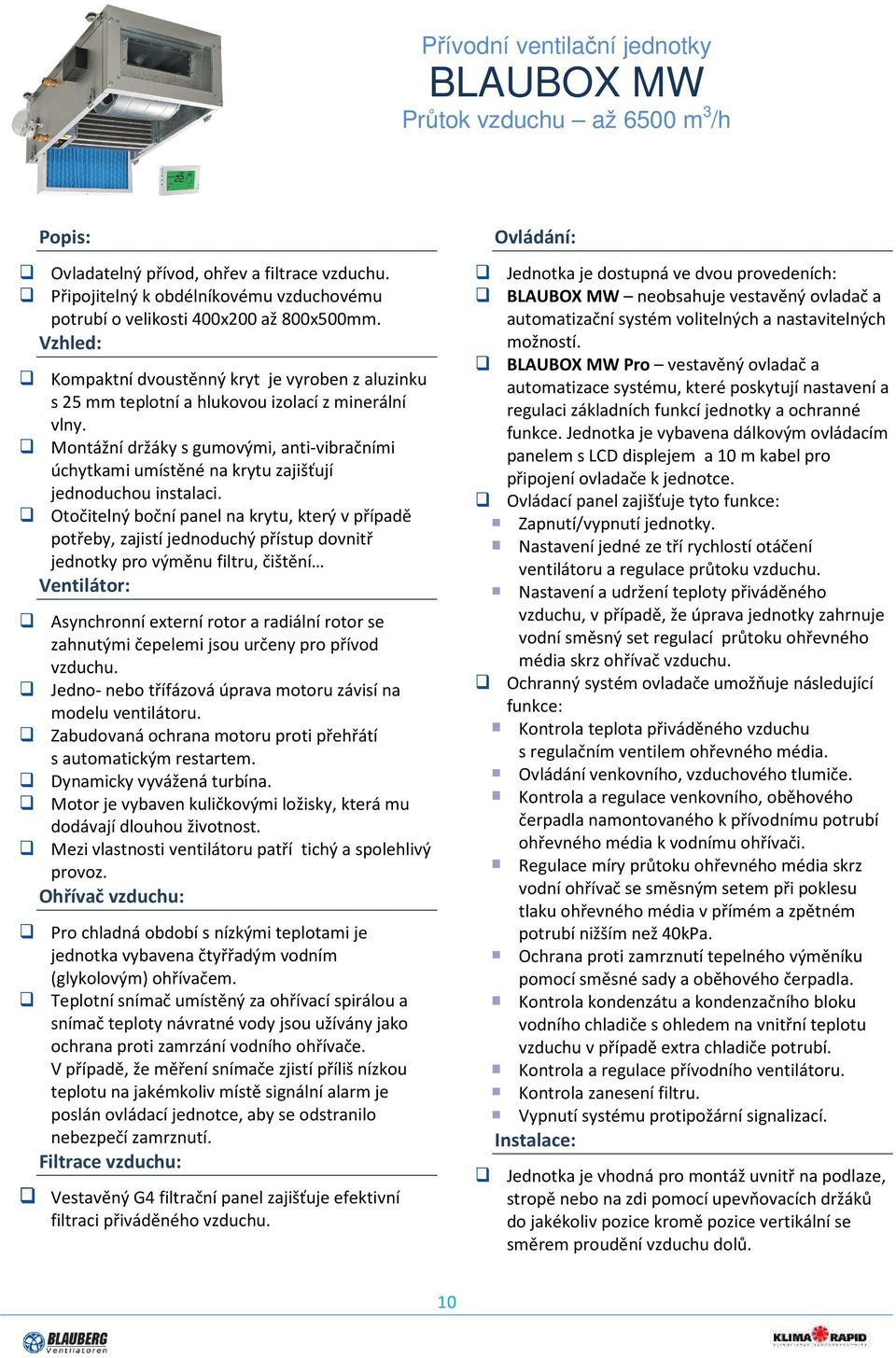

10 Přívodní ventilační jednotky BLAUBOX MW Průtok vzduchu až 6500 m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Připojitelný k obdélníkovému vzduchovému potrubí o velikosti 400x200 až 800x500mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 25 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Jedno- nebo třífázová úprava motoru závisí na modelu ventilátoru. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ohřívač vzduchu: Pro chladná období s nízkými teplotami je jednotka vybavena čtyřřadým vodním (glykolovým) ohřívačem. Teplotní snímač umístěný za ohřívací spirálou a snímač teploty návratné vody jsou užívány jako ochrana proti zamrzání vodního ohřívače. V případě, že měření snímače zjistí příliš nízkou teplotu na jakémkoliv místě signální alarm je poslán ovládací jednotce, aby se odstranilo nebezpečí zamrznutí. Filtrace vzduchu: Vestavěný G4 filtrační panel zajišťuje efektivní filtraci přiváděného vzduchu. Ovládání: Jednotka je dostupná ve dvou provedeních: BLAUBOX MW neobsahuje vestavěný ovladač a automatizační systém volitelných a nastavitelných možností. BLAUBOX MW Pro vestavěný ovladač a automatizace systému, které poskytují nastavení a regulaci základních funkcí jednotky a ochranné funkce. Jednotka je vybavena dálkovým ovládacím panelem s LCD displejem a 10 m kabel pro připojení ovladače k jednotce. Ovládací panel zajišťuje tyto funkce: Zapnutí/vypnutí jednotky. Nastavení jedné ze tří rychlostí otáčení ventilátoru a regulace průtoku vzduchu. Nastavení a udržení teploty přiváděného vzduchu, v případě, že úprava jednotky zahrnuje vodní směsný set regulací průtoku ohřevného média skrz ohřívač vzduchu. Ochranný systém ovladače umožňuje následující funkce: Kontrola teplota přiváděného vzduchu s regulačním ventilem ohřevného média. Ovládání venkovního, vzduchového tlumiče. Kontrola a regulace venkovního, oběhového čerpadla namontovaného k přívodnímu potrubí ohřevného média k vodnímu ohřívači. Regulace míry průtoku ohřevného média skrz vodní ohřívač se směsným setem při poklesu tlaku ohřevného média v přímém a zpětném potrubí nižším než 40kPa. Ochrana proti zamrznutí tepelného výměníku pomocí směsné sady a oběhového čerpadla. Kontrola kondenzátu a kondenzačního bloku vodního chladiče s ohledem na vnitřní teplotu vzduchu v případě extra chladiče potrubí. Kontrola a regulace přívodního ventilátoru. Kontrola zanesení filtru. Vypnutí systému protipožární signalizací. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků do jakékoliv pozice kromě pozice vertikální se směrem proudění vzduchu dolů. 10

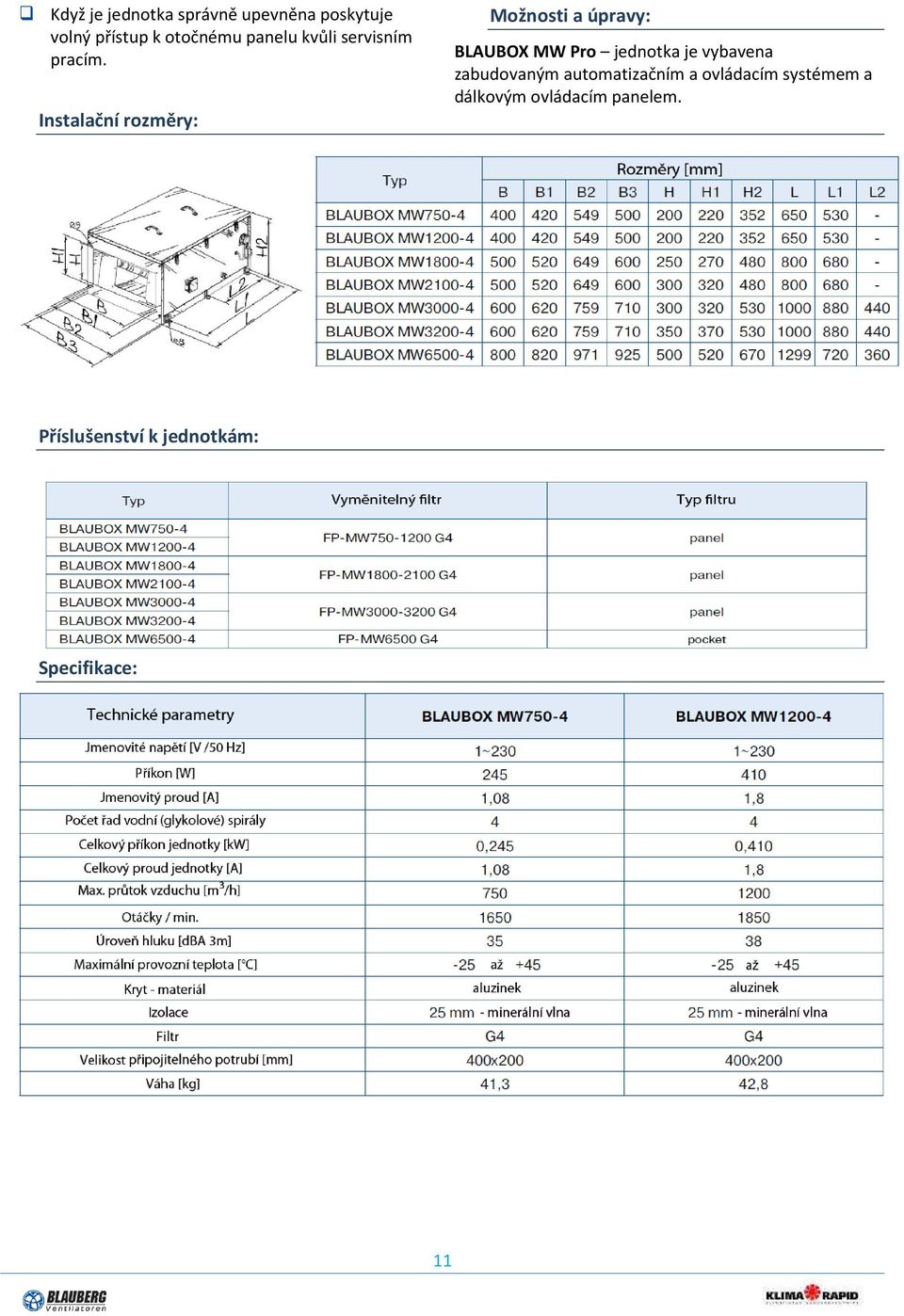

11 Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Instalační rozměry: Možnosti a úpravy: BLAUBOX MW Pro jednotka je vybavena zabudovaným automatizačním a ovládacím systémem a dálkovým ovládacím panelem. Příslušenství k jednotkám: Specifikace: 11

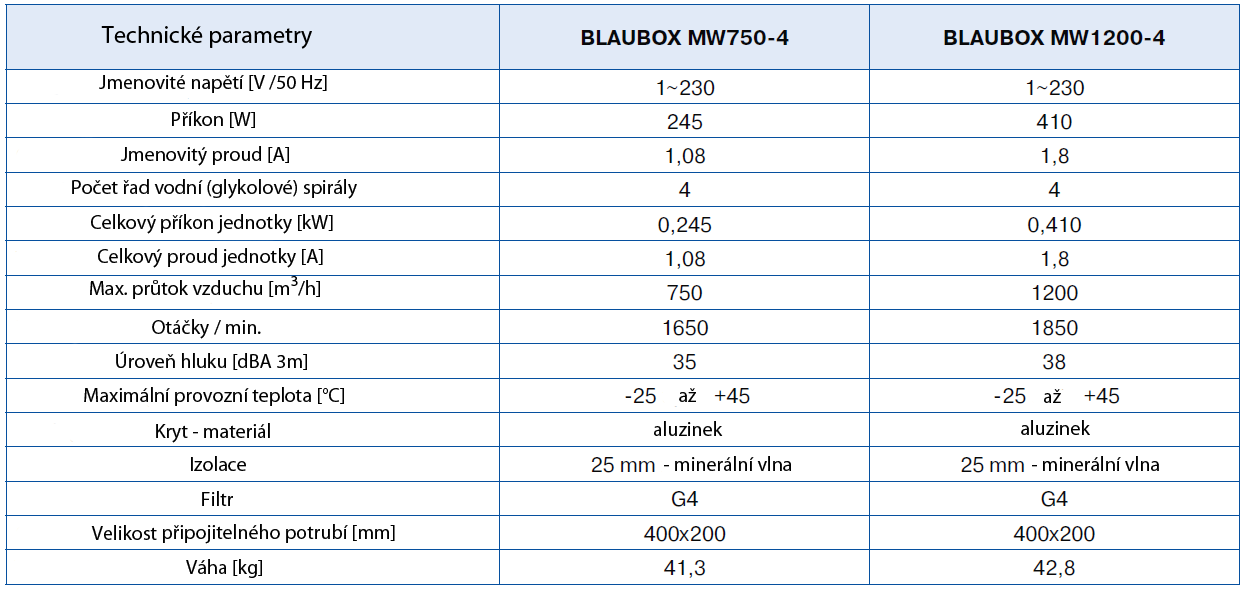

12 Specifikace: 12

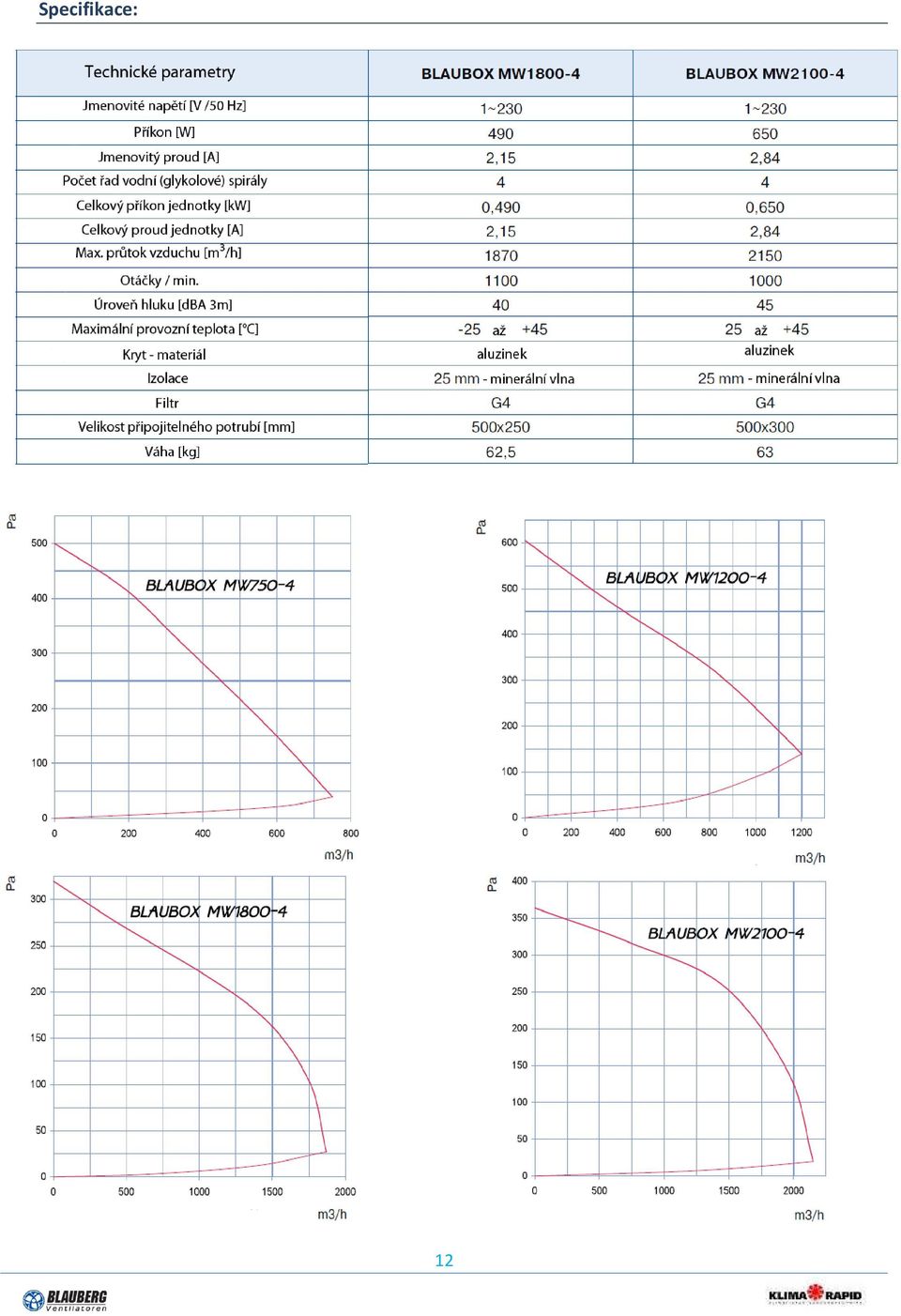

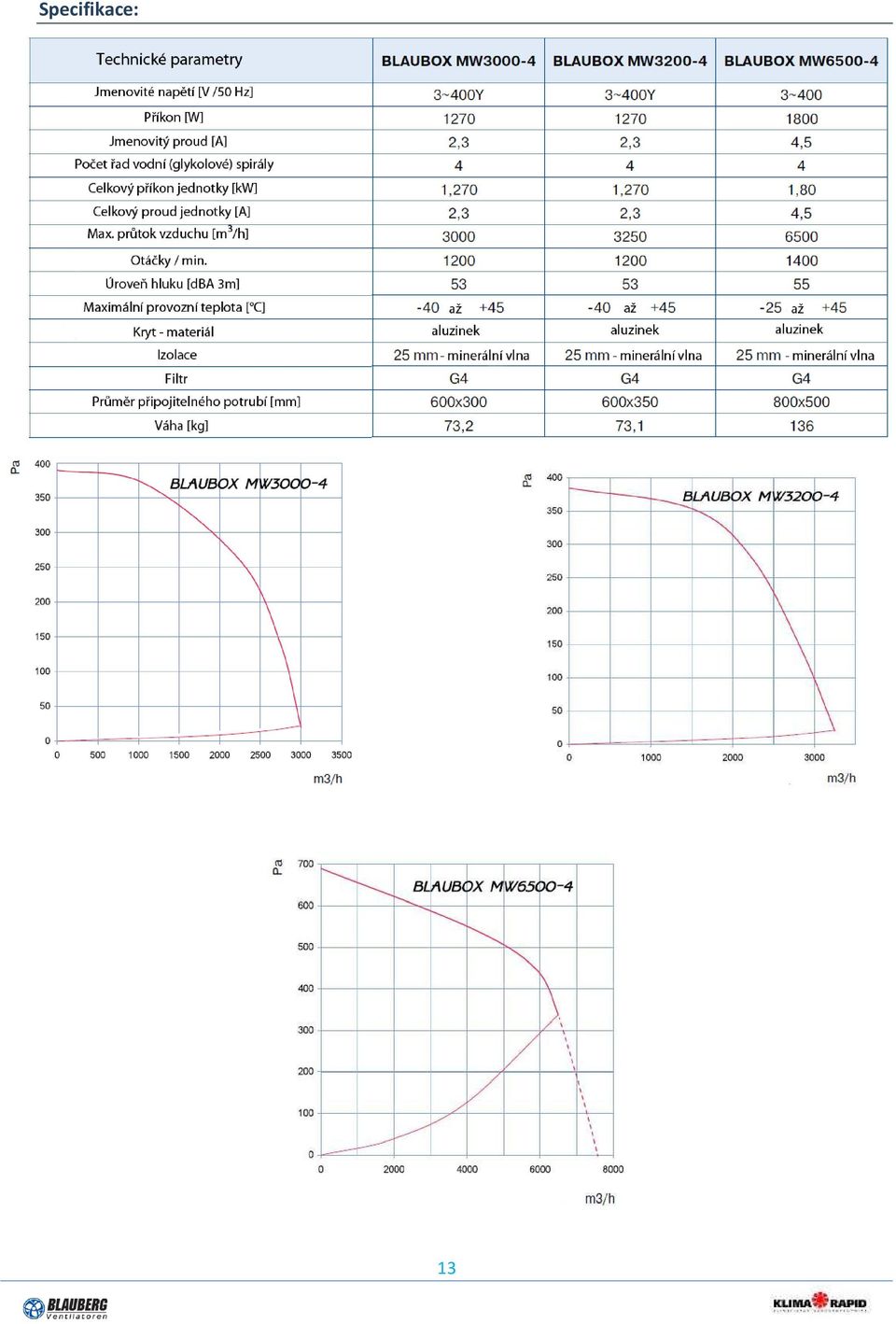

13 Specifikace: 13

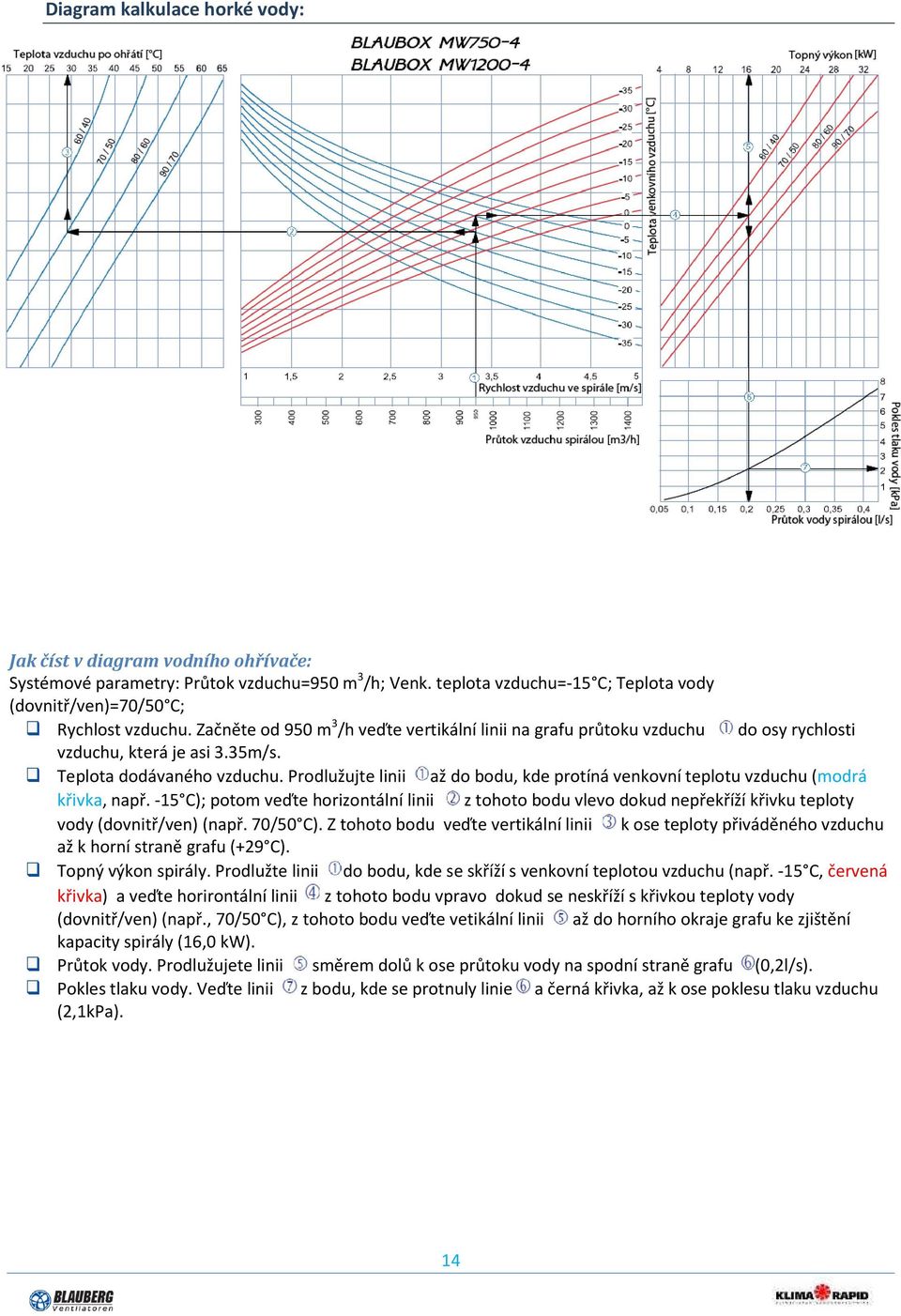

14 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+29 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (16,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,2l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (2,1kPa). 14

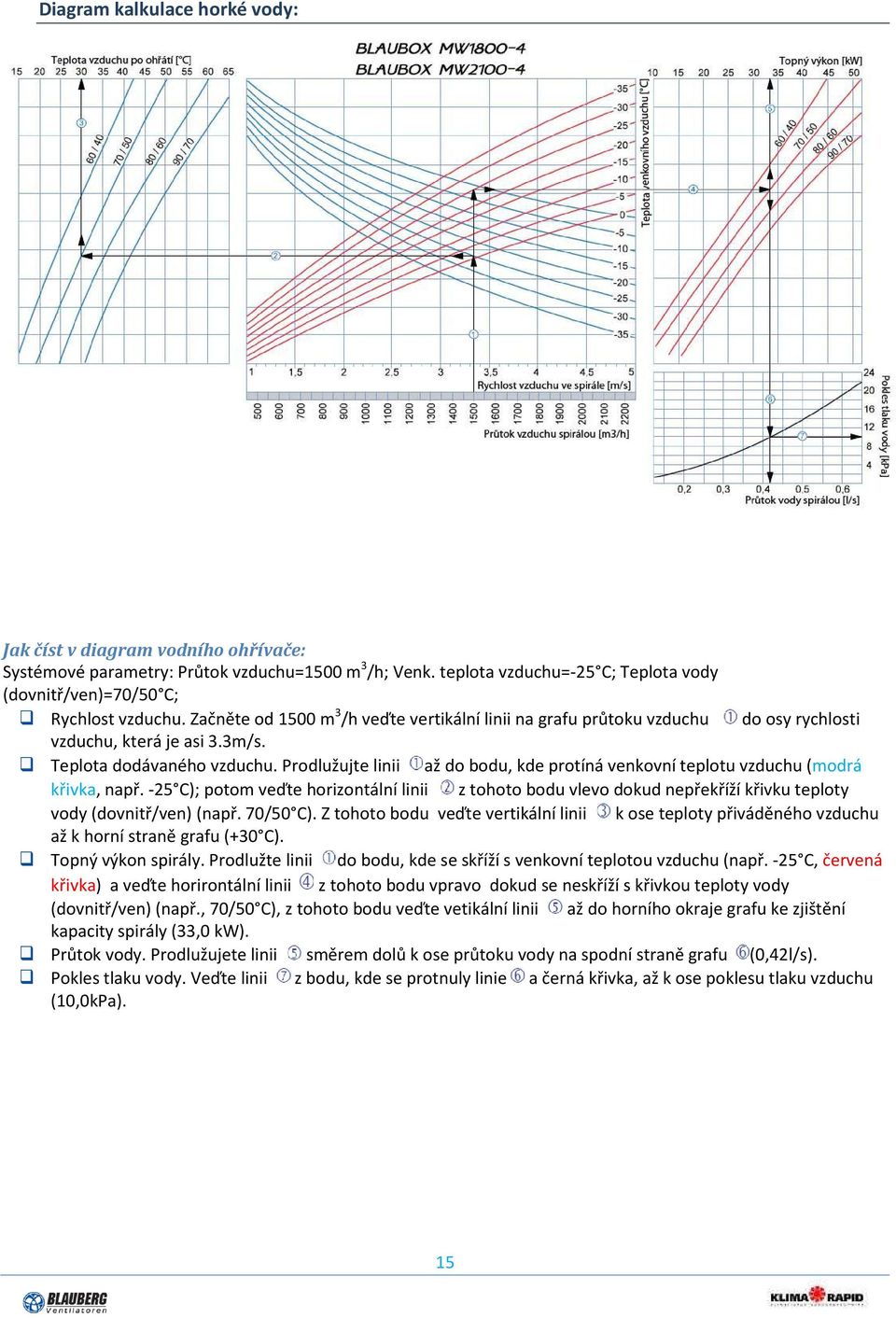

15 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=1500 m 3 /h; Venk. teplota vzduchu=-25 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 1500 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.3m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -25 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+30 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-25 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (33,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,42l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (10,0kPa). 15

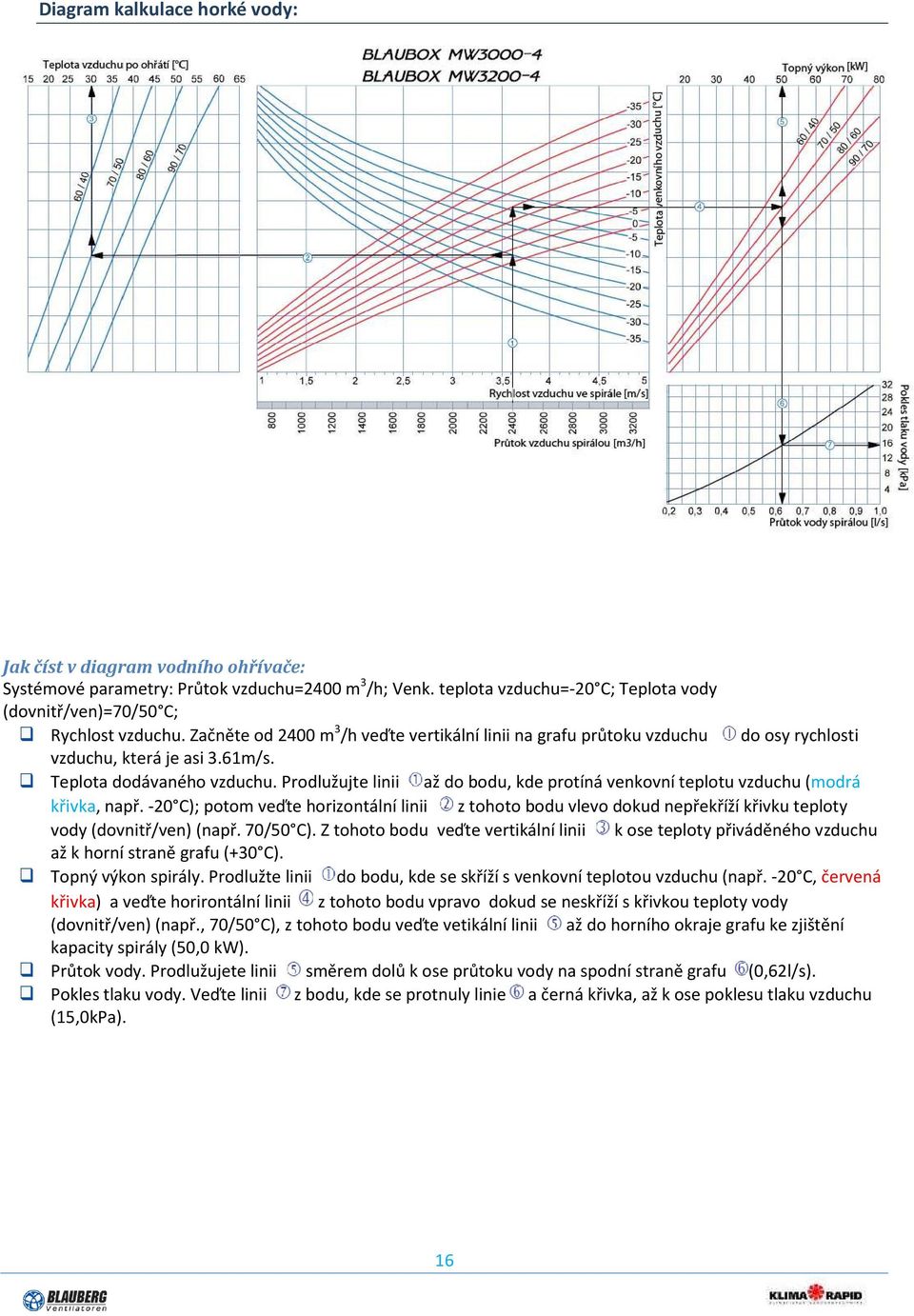

16 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2400 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2400 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.61m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+30 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-20 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (50,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,62l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (15,0kPa). 16

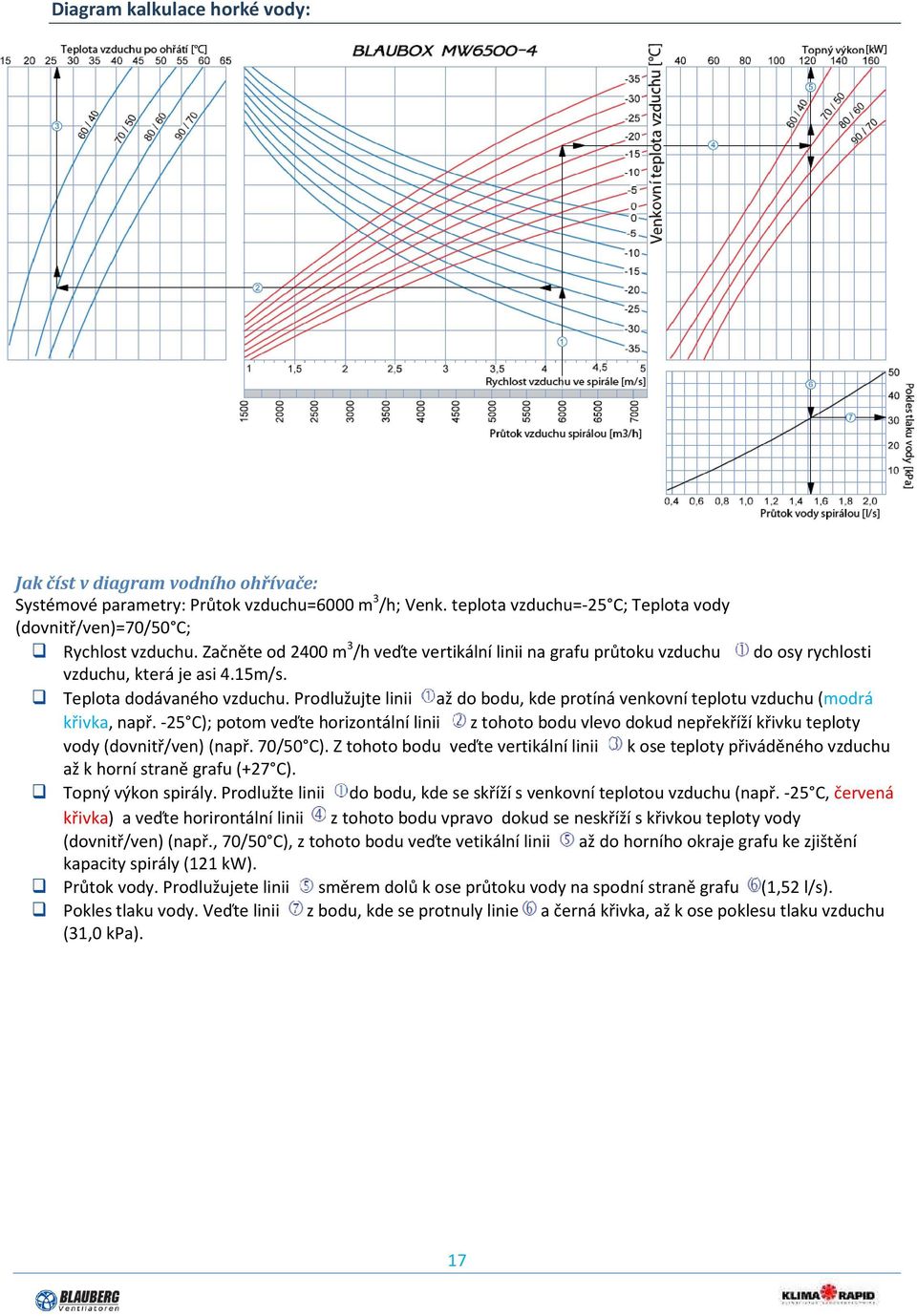

17 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=6000 m 3 /h; Venk. teplota vzduchu=-25 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2400 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 4.15m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -25 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+27 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-25 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (121 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (1,52 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (31,0 kpa). 17

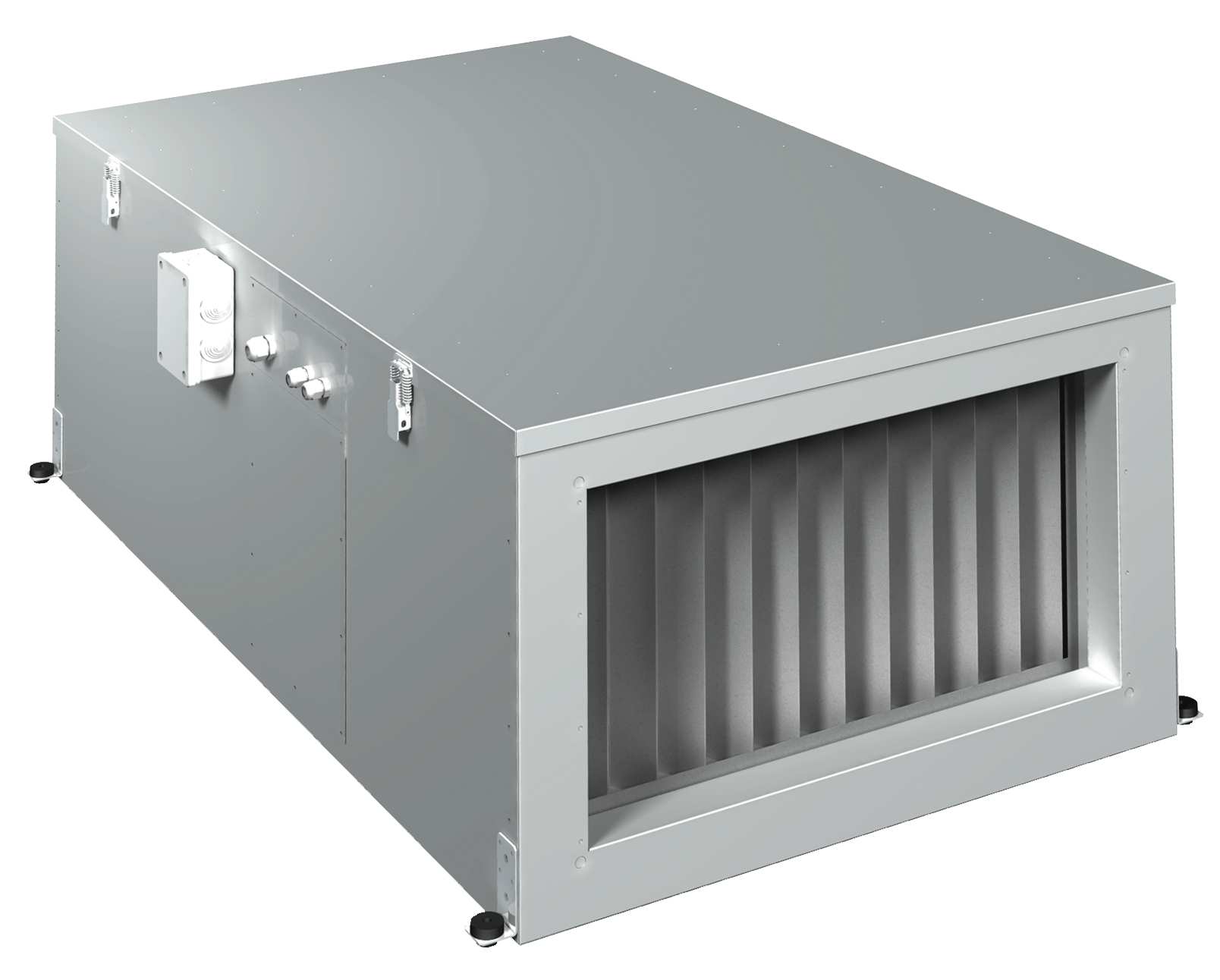

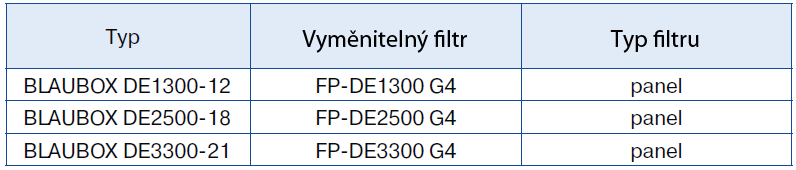

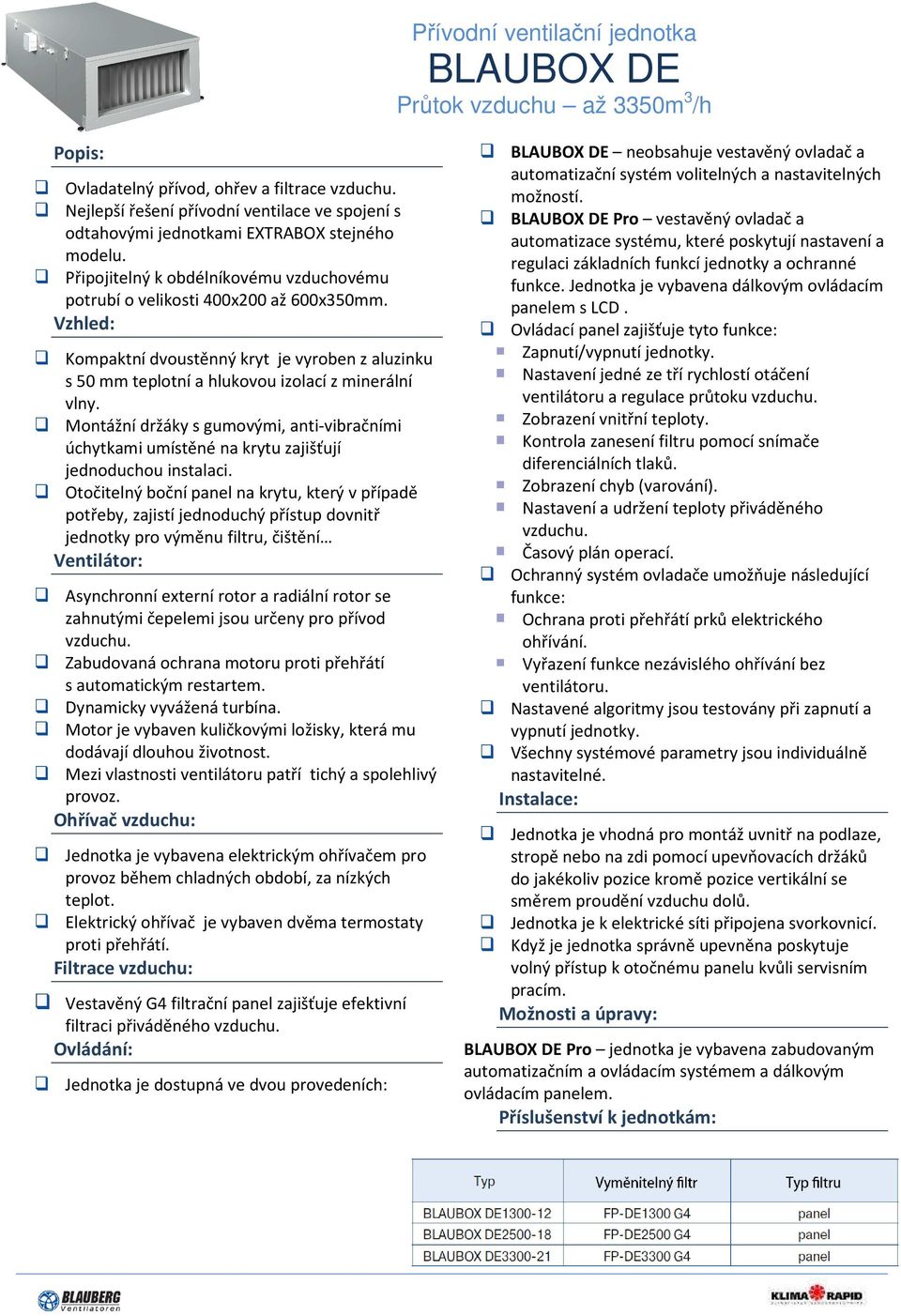

18 Přívodní ventilační jednotka BLAUBOX DE Průtok vzduchu až 3350m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Nejlepší řešení přívodní ventilace ve spojení s odtahovými jednotkami EXTRABOX stejného modelu. Připojitelný k obdélníkovému vzduchovému potrubí o velikosti 400x200 až 600x350mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 50 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem pro provoz během chladných období, za nízkých teplot. Elektrický ohřívač je vybaven dvěma termostaty proti přehřátí. Filtrace vzduchu: Vestavěný G4 filtrační panel zajišťuje efektivní filtraci přiváděného vzduchu. Ovládání: Jednotka je dostupná ve dvou provedeních: BLAUBOX DE neobsahuje vestavěný ovladač a automatizační systém volitelných a nastavitelných možností. BLAUBOX DE Pro vestavěný ovladač a automatizace systému, které poskytují nastavení a regulaci základních funkcí jednotky a ochranné funkce. Jednotka je vybavena dálkovým ovládacím panelem s LCD. Ovládací panel zajišťuje tyto funkce: Zapnutí/vypnutí jednotky. Nastavení jedné ze tří rychlostí otáčení ventilátoru a regulace průtoku vzduchu. Zobrazení vnitřní teploty. Kontrola zanesení filtru pomocí snímače diferenciálních tlaků. Zobrazení chyb (varování). Nastavení a udržení teploty přiváděného vzduchu. Časový plán operací. Ochranný systém ovladače umožňuje následující funkce: Ochrana proti přehřátí prků elektrického ohřívání. Vyřazení funkce nezávislého ohřívání bez ventilátoru. Nastavené algoritmy jsou testovány při zapnutí a vypnutí jednotky. Všechny systémové parametry jsou individuálně nastavitelné. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků do jakékoliv pozice kromě pozice vertikální se směrem proudění vzduchu dolů. Jednotka je k elektrické síti připojena svorkovnicí. Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Možnosti a úpravy: BLAUBOX DE Pro jednotka je vybavena zabudovaným automatizačním a ovládacím systémem a dálkovým ovládacím panelem. Příslušenství k jednotkám: 18

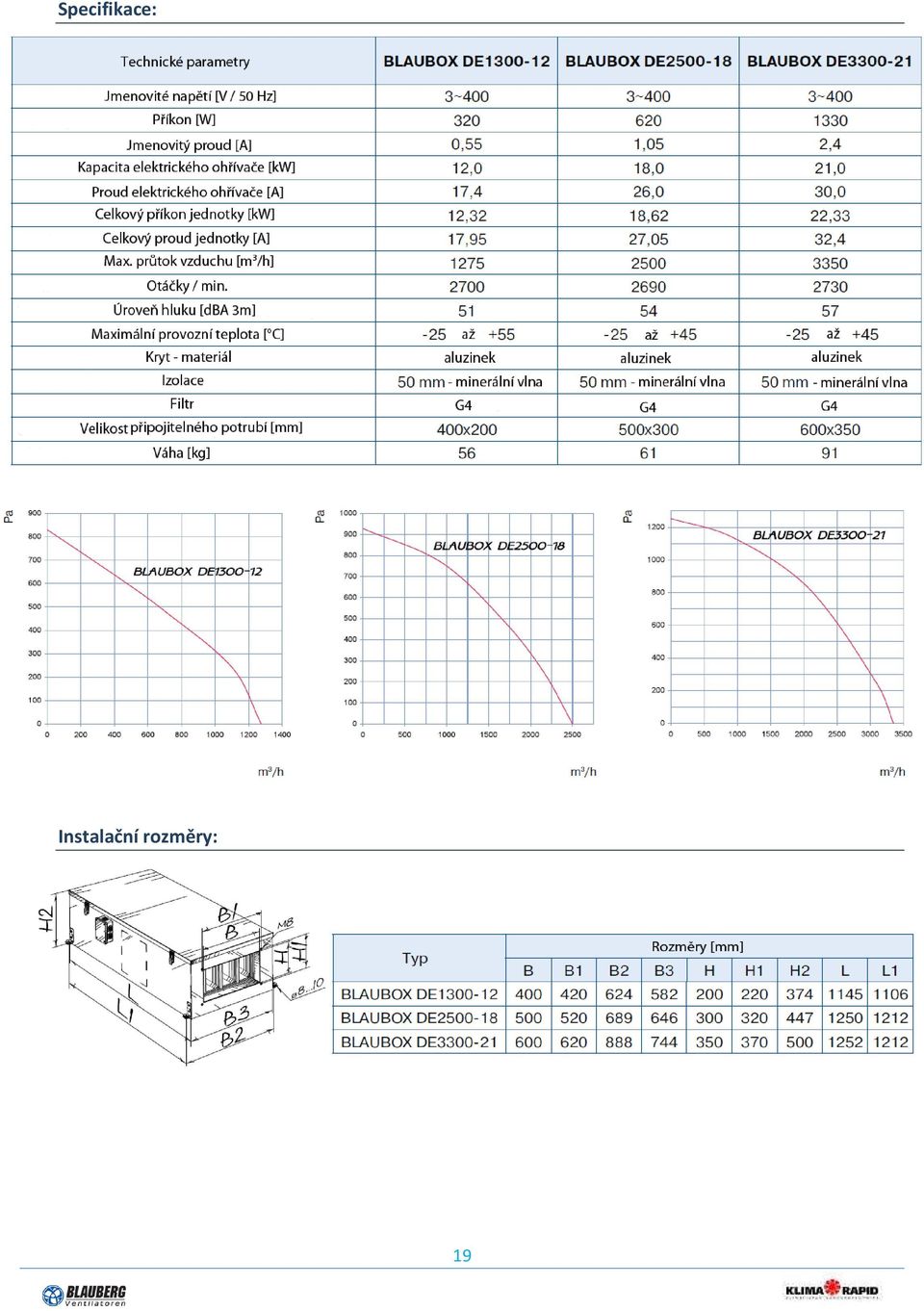

19 Specifikace: Instalační rozměry: 19

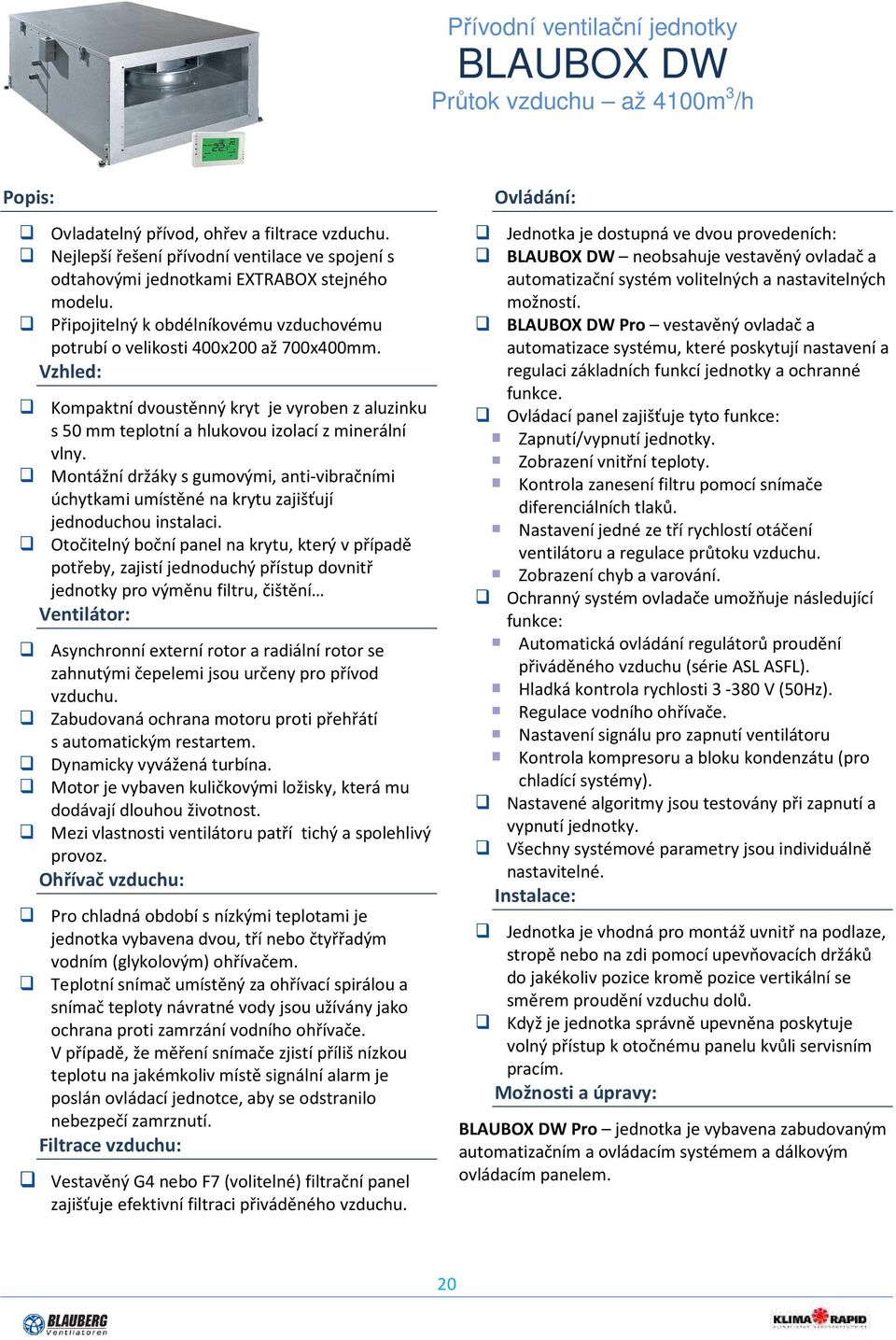

20 Přívodní ventilační jednotky BLAUBOX DW Průtok vzduchu až 4100m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Nejlepší řešení přívodní ventilace ve spojení s odtahovými jednotkami EXTRABOX stejného modelu. Připojitelný k obdélníkovému vzduchovému potrubí o velikosti 400x200 až 700x400mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 50 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ohřívač vzduchu: Pro chladná období s nízkými teplotami je jednotka vybavena dvou, tří nebo čtyřřadým vodním (glykolovým) ohřívačem. Teplotní snímač umístěný za ohřívací spirálou a snímač teploty návratné vody jsou užívány jako ochrana proti zamrzání vodního ohřívače. V případě, že měření snímače zjistí příliš nízkou teplotu na jakémkoliv místě signální alarm je poslán ovládací jednotce, aby se odstranilo nebezpečí zamrznutí. Filtrace vzduchu: Vestavěný G4 nebo F7 (volitelné) filtrační panel zajišťuje efektivní filtraci přiváděného vzduchu. Ovládání: Jednotka je dostupná ve dvou provedeních: BLAUBOX DW neobsahuje vestavěný ovladač a automatizační systém volitelných a nastavitelných možností. BLAUBOX DW Pro vestavěný ovladač a automatizace systému, které poskytují nastavení a regulaci základních funkcí jednotky a ochranné funkce. Ovládací panel zajišťuje tyto funkce: Zapnutí/vypnutí jednotky. Zobrazení vnitřní teploty. Kontrola zanesení filtru pomocí snímače diferenciálních tlaků. Nastavení jedné ze tří rychlostí otáčení ventilátoru a regulace průtoku vzduchu. Zobrazení chyb a varování. Ochranný systém ovladače umožňuje následující funkce: Automatická ovládání regulátorů proudění přiváděného vzduchu (série ASL ASFL). Hladká kontrola rychlosti V (50Hz). Regulace vodního ohřívače. Nastavení signálu pro zapnutí ventilátoru Kontrola kompresoru a bloku kondenzátu (pro chladící systémy). Nastavené algoritmy jsou testovány při zapnutí a vypnutí jednotky. Všechny systémové parametry jsou individuálně nastavitelné. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků do jakékoliv pozice kromě pozice vertikální se směrem proudění vzduchu dolů. Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Možnosti a úpravy: BLAUBOX DW Pro jednotka je vybavena zabudovaným automatizačním a ovládacím systémem a dálkovým ovládacím panelem. 20

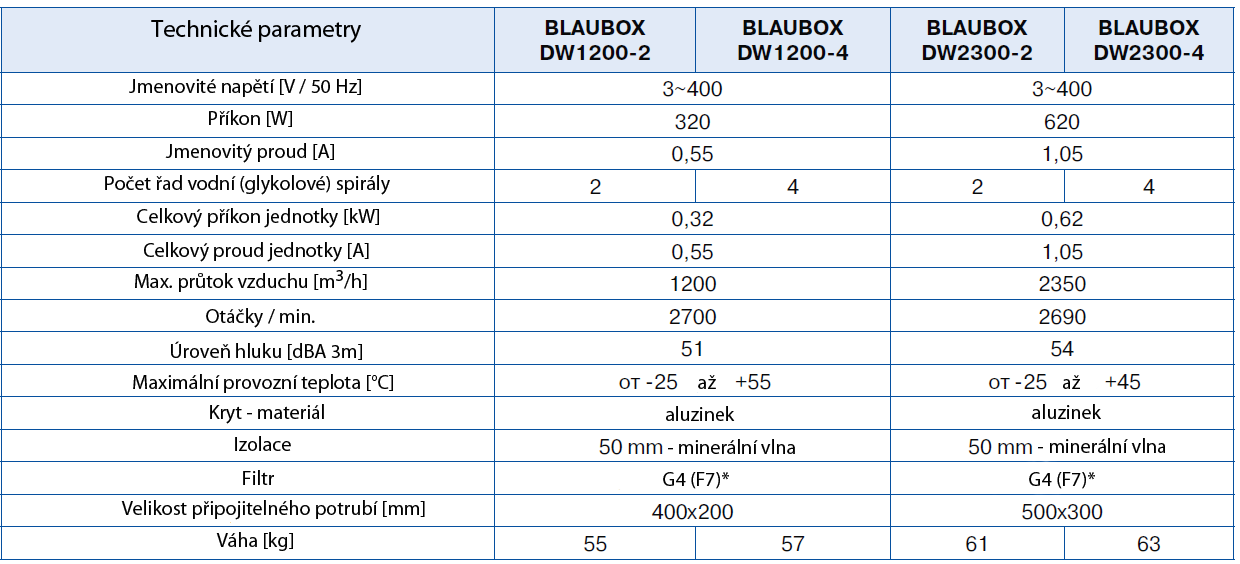

21 Instalační rozměry: Příslušenství k jednotkám: Specifikace: *možnost 21
22 Specifikace: *možnost 22
23 Specifikace: 23
24 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+23 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (13,5 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,14 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (1,5 kpa). 24
25 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+29 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (16,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,2 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (2,1 kpa). 25
26 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+22 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (28,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,35 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (3,8 kpa). 26
27 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+31 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (35,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,43 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (9,0 kpa). 27
28 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2500 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 2500 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.32m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+22 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-20 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (40,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,47 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (6,0 kpa). 28
29 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2700 m 3 /h; Venk. teplota vzduchu=-25 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2700 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,59m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -25 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+28 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-25 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (58,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,73 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (14,0 kpa). 29
30 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=3500 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 3500 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,48m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+22 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-25 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (55,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,683 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (9,2 kpa). 30
31 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=3500 m 3 /h; Venk. teplota vzduchu=-25 C; Teplota vody (dovnitř/ven)=80/60 C; Rychlost vzduchu. Začněte od 3500 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,48m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -25 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 80/60 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+24 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-25 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven)(např., 80/60 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (65,0 kw). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,81 l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (8,0 kpa). 31

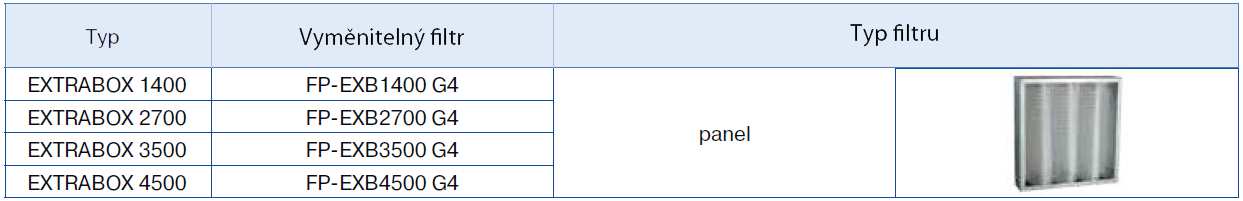

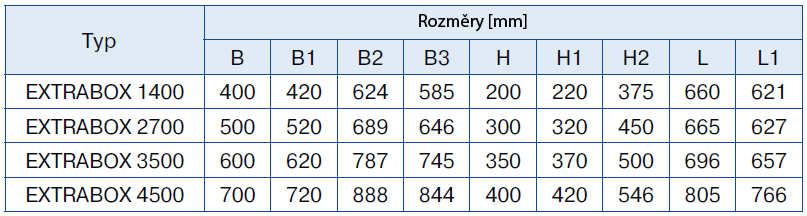

32 Odtahové ventilační jednotky EXTRABOX Průtok vzduchu až 4450 m 3 /h Popis: Odtahová ventilační jednotka pro dostatečnou odtahovou ventilaci v různých prostorech. Nejlepší řešení spojení s přívodními ventilačními jednotkami BLAUBOX DE/DW stejného modelu. Připojitelný k obdélníkovému vzduchovému potrubí o velikosti 400x200 až 700x400mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku s 50 mm teplotní a hlukovou izolací z minerální vlny. Montážní držáky s gumovými, anti-vibračními úchytkami umístěné na krytu zajišťují jednoduchou instalaci. Otočitelný boční panel na krytu, který v případě potřeby, zajistí jednoduchý přístup dovnitř jednotky pro výměnu filtru, čištění Ventilátor: Asynchronní externí rotor a radiální rotor se zahnutými čepelemi jsou určeny pro přívod vzduchu. Jedno- nebo třífázová úprava motoru závisí na modelu ventilátoru. Zabudovaná ochrana motoru proti přehřátí s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Mezi vlastnosti ventilátoru patří tichý a spolehlivý provoz. Ovládání: Průtok vzduchu je regulován ovládacím panelem pomocí ovladače rychlosti. Instalace: Jednotka je vhodná pro montáž uvnitř na podlaze, stropě nebo na zdi pomocí upevňovacích držáků. Když je jednotka správně upevněna poskytuje volný přístup k otočnému panelu kvůli servisním pracím. Možnosti a úpravy: Úprava jednotky může zahrnovat panelový filtr G4 (k dostání na objednávku). Instalační rozměry: Příslušenství k odtahovým jednotkám: 32
33 Specifikace: 33
34 34
35

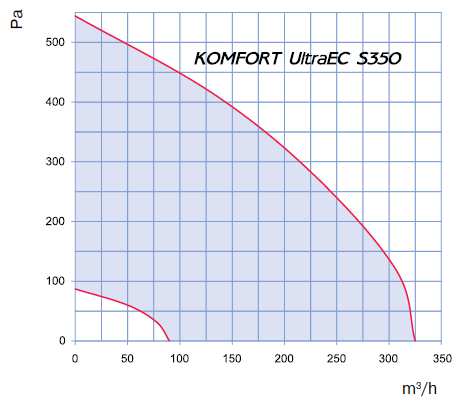

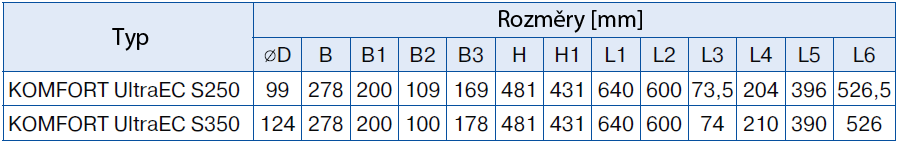

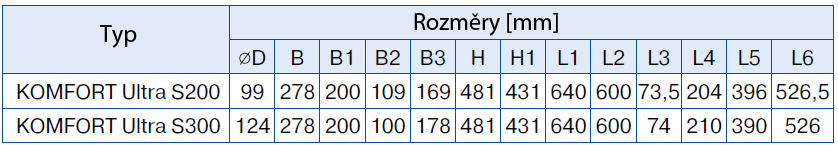

36 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra S Objem vzduchu až 300 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø100 nebo 125 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je ve vertikální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Přívodní i odtahový asynchronní externí rotor a radiální rotor se zakřivenými lopatkami jsou vhodné pro přívod i odvod vzduchu do/z místnosti. Vybaven ochranou před přehřátím s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Tichá a spolehlivá jednotka. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty je malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Dva zabudované filtry s filtrační třídou G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Průtok vzduchu je synchronně regulovaný pomocí hladkého ovladače od 0 do 100% pomocí tyristorového ovladače rychlosti. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků. Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Možnosti a úpravy: KOMFORT Ultra S Pro dodávaná sada zahrnuje, pro hladké ovládání průtoku vzduchu, tyristorový ovladač rychlosti CDT E

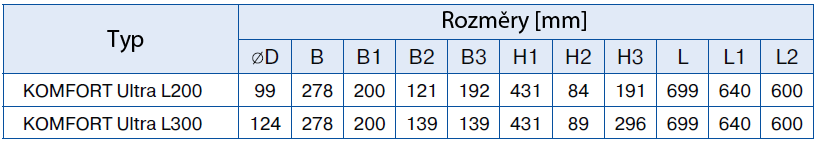

37 Specifikace: *možnost Instalační rozměry: 3
38 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra L Objem vzduchu až 300 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø100 nebo 125 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Přívodní i odtahový asynchronní externí rotor a radiální rotor se zakřivenými lopatkami jsou vhodné pro přívod i odvod vzduchu do/z místnosti. Vybaven ochranou před přehřátím s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Tichá a spolehlivá jednotka. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty je malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Dva zabudované filtry s filtrační třídou G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Průtok vzduchu je synchronně regulovaný pomocí hladkého ovladače od 0 do 100% pomocí tyristorového ovladače rychlosti. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Možnosti a úpravy: KOMFORT Ultra L Pro dodávaná sada zahrnuje, pro hladké ovládání průtoku vzduchu, tyristorový ovladač rychlosti CDT E
39 Specifikace: *možnost Instalační rozměry: 5
40 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra EC S Objem vzduchu až 345 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø100 nebo 125 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je ve vertikální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný radiální ventilátor se zahnutými lopatkami poháněný EC motorem. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý 6 přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty je malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Dva zabudované filtry s filtrační třídou G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Rychlost je regulovatelná externím ovladačem 0-10V vstupu, např. ovladač rychlosti CDT E / 0-10 pro EC motory. Kapacita ventilátoru je regulována dle různých parametrů včetně úrovně teploty, tlaku, kouře Jak se hlídané parametry mění, EC motor mění rychlost otáčení, aby bylo dosaženo nejvhodnějšího průtoku vzduchu. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Možnosti a úpravy: KOMFORT Ultra EC S Pro dodávaná sada zahrnuje, pro hladké ovládání průtoku vzduchu, ovladač rychlosti CDT E / 0-10 pro EC motory.
41 Specifikace: *možnost Instalační rozměry: 7

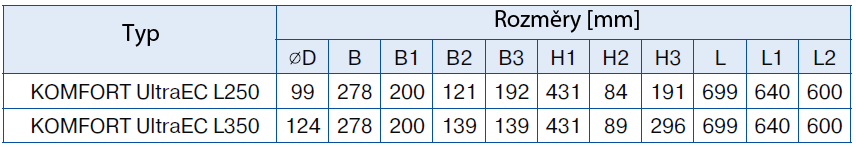

42 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra EC L Objem vzduchu až 345 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø100 nebo 125 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný radiální ventilátor se zahnutými lopatkami poháněný EC motorem. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. 8 Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty je malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Dva zabudované filtry s filtrační třídou G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Rychlost je regulovatelná externím ovladačem 0-10V vstupu, např. ovladač rychlosti CDT E / 0-10 pro EC motory. Kapacita ventilátoru je regulována dle různých parametrů včetně úrovně teploty, tlaku, kouře Jak se hlídané parametry mění, EC motor mění rychlost otáčení, aby bylo dosaženo nejvhodnějšího průtoku vzduchu. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Možnosti a úpravy: KOMFORT Ultra EC L Pro dodávaná sada zahrnuje, pro hladké ovládání průtoku vzduchu, ovladač rychlosti CDT E 1.8.
43 Specifikace: *možnost Instalační rozměry: 9

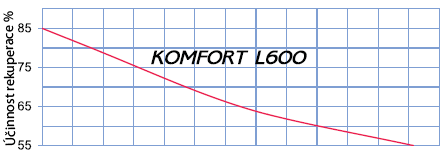

44 Vzduchotechnické jednotky s rekuperací tepla KOMFORT L Objem vzduchu až 2200 m 3 /h Rekuperační účinnost až 88% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø125 až 315 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Přívodní i odtahový asynchronní externí rotor a radiální rotor se zakřivenými lopatkami jsou vhodné pro přívod i odvod vzduchu do/z místnosti. Vybaven ochranou před přehřátím s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Tichá a spolehlivá jednotka. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Jednotka je kontrolována pomocí externího 4-knoflíkového ovladače rychlosti vypnutí/zapnutí jednotky (na nižší, střední a vyšší rychlost.) Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. 10

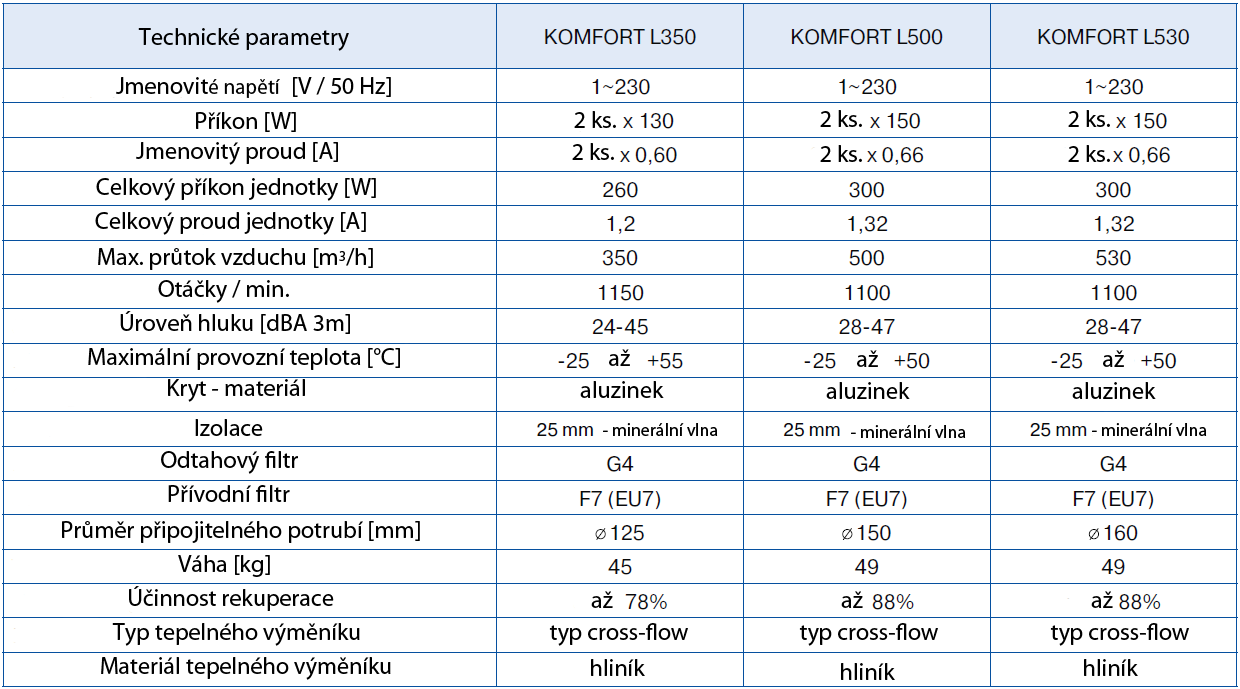

45 Specifikace: *možnost 11
46 Specifikace: 12
47 Specifikace: Příslušenství ke vzduchotechnickým jednotkám: Instalační rozměry: 13

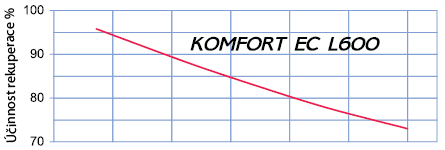

48 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT EC L Objem vzduchu až 600 m 3 /h Rekuperační účinnost až 95% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø150, 160 nebo 200 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 20mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný radiální ventilátor se zahnutými lopatkami poháněný EC motorem. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. 14 Vestavěná ochrana proti zamrzání automaticky vypne přívodní ventilátor v případě, že hrozí nebezpečí zamrznutí tak, aby se umožnilo zahřátí tepelného výměníku pomocí odtahového vzduchu. Jakmile nebezpečí zamrznutí pomine, přívodní ventilátor se opět zapne a vrátí se do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. V létě, kdy je rozdíl vnitřní a vnější teploty malý, je rekuperace neužitečná. Pro teplá období vyměňte teplotní výměník za letní blok (k dostání samostatně). Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Rychlost je regulovatelná externím ovladačem 0-10V vstupu, např. ovladač rychlosti CDT E / 0-10 pro EC motory. Kapacita ventilátoru je regulována dle různých parametrů včetně úrovně teploty, tlaku, kouře Jak se hlídané parametry mění, EC motor mění rychlost otáčení, aby bylo dosaženo nejvhodnějšího průtoku vzduchu. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky.

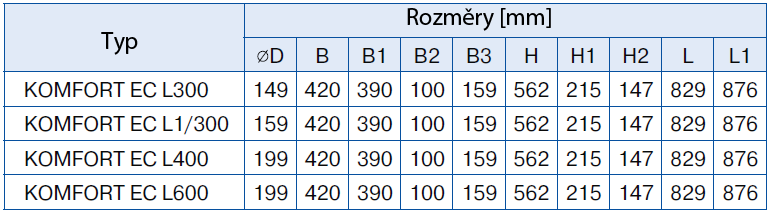

49 Specifikace: Příslušenství ke vzduchotechnickým jednotkám: Instalační rozměry: 15

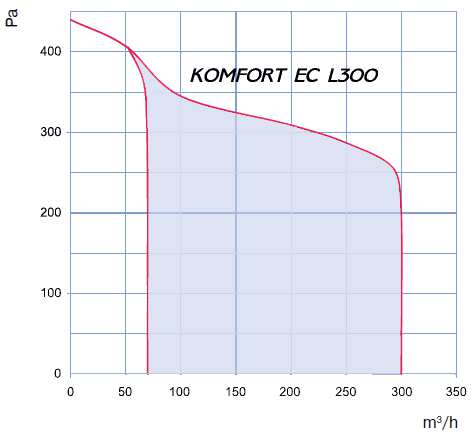

50 Specifikace: 16

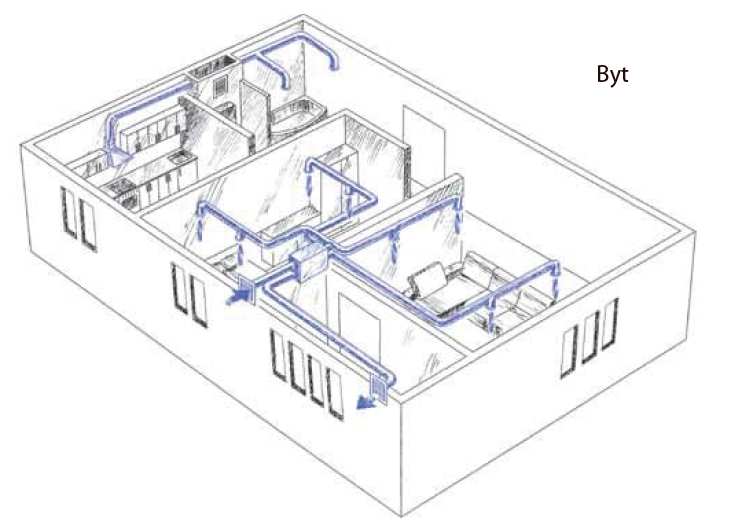

51 Možnosti aplikace: 17

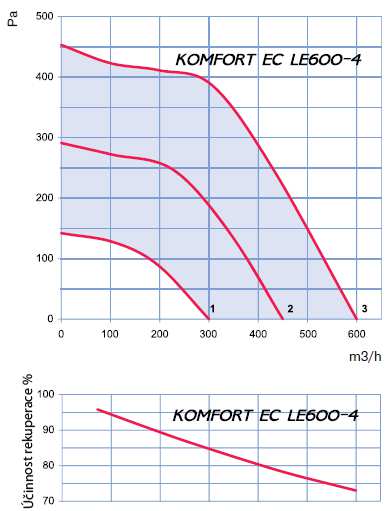

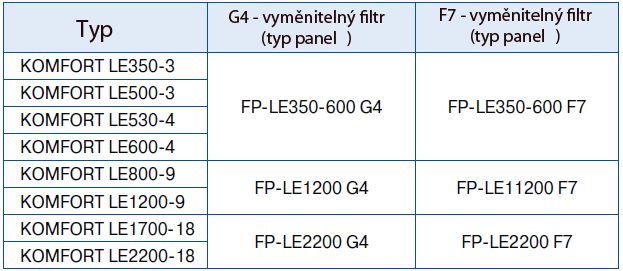

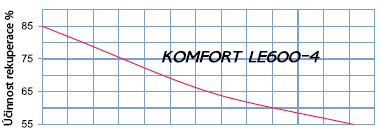

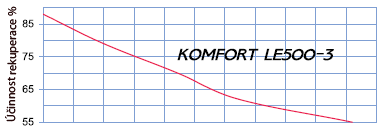

52 Vzduchotechnické jednotky s rekuperací tepla KOMFORT LE Objem vzduchu až 2200 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø125 až 315 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 25mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Přívodní i odtahový asynchronní externí rotor a radiální ventilátor s dvojím sáním a se zakřivenými lopatkami jsou vhodné pro přívod i odvod vzduchu do/z místnosti. Vybaven ochranou před přehřátím s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Tichá a spolehlivá jednotka. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí 18 chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem, pro funkci v chladných obdobích. Pokud rekuperace tepla nestačí k dosažení požadované teploty vzduchu, zabudovaný elektrický ohřívač se automaticky zapne. Elektrický ohřívač se automaticky vypne po dosažení požadované teploty. Ohřívač má zabudované 2 termostaty, ochrany proti přehřátí. Ohřívač je využíván jako ochrana před zamrznutím tepelného výměníku. Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce: Zanutí/vypnutí jednotky Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty.
53 Nastavení operačního plánu na týden. Ovládací a ochranné funkce umožňují: Připojení a ovládání vzduchových regulačních klapek. Kontrolu zanesení filtru. Ochrana proti přehřátí elektronických prvků. Ochrana sepnutím ohřívače při vypnutí ventilátoru. Nastavené algoritmy jsou testovány během zapínání a vypínání jednotky. Instalační rozměry: Ovládací systém je chráněn proti zkratu automatickým jističem. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Příslušenství ke vzduchotechnickým jednotkám: Možnosti aplikace: 19
54 Specifikace: 20
55 Specifikace: *možnost 21
56 Specifikace: *možnost 22
57 Specifikace: *možnost 23

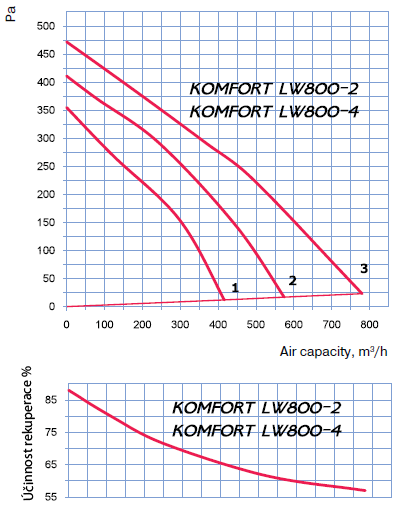

58 Vzduchotechnické jednotky s rekuperací tepla KOMFORT LW Objem vzduchu až 2100 m 3 /h Rekuperační účinnost až 78% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø125 až 315 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 25mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Přívodní i odtahový asynchronní externí rotor a radiální rotor s dvojím sáním a se zakřivenými lopatkami jsou vhodné pro přívod i odvod vzduchu do/z místnosti. Vybaven ochranou před přehřátím s automatickým restartem. Dynamicky vyvážená turbína. Motor je vybaven kuličkovými ložisky, která mu dodávají dlouhou životnost. Tichá a spolehlivá jednotka. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s cross-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti 24 zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena dvou- nebo čtyř řadou, vodní (glykolovou) spirálou, díky které jednotka funguje i při nízkých venkovních teplotách. Pokud rekuperace není dostačující k dosažení požadované teploty, vestavěný, vodní ohřívač se automaticky zapne a ohřívá přívodní vzduch na nastavenou teplotu. Vodní ohřívač se automaticky vypne při dosažení požadované teploty. Snímač teploty vzduchu za ohřevní spirálou a snímač teploty návratové vody jsou využity k ochraně proti zamrzání vodního ohřívače. Vodní ohřívač je používán jako ochrana proti zamrznutí tepelného výměníku. Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce: Zanutí/vypnutí jednotky
59 Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty. Nastavení operačního plánu na týden. Ovládací a ochranné funkce umožňují: Kontrola teploty přiváděného vzduchu s regulací ventilu, který dodává tepelné medium vodnímu ohřívači. Kontrola bypassu elektrického pohonu. Kontrola a regulace externí cirkulační pumpy instalované na potrubí přítoku ohřívacího média do vodního ohřívače. Instalační rozměry: Kontrola regulace přívodních a odtahových ventilátorů. Kontrolu zanesení filtru. Kontrola elektrických pohonů externích, přívodní a odtahových tlumičů. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Příslušenství ke vzduchotechnickým jednotkám: Možnosti aplikace: 25
60 Specifikace: *možnost 26
61 Specifikace: * možnost 27
62 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+23 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (13,5kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,14l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (1,5kPa). 28
63 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+29 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (16,kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,2l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (2,1kPa). 29
64 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+23 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (13,5kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,14l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (1,5kPa). 30
65 Diagram kalkulace horké vody: Jak číst v diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=950 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 950 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,35m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+29 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (16,kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,2l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (2,1kPa). 31
66 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+22 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (28,0kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,35l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (3,8kPa). 32
67 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+31 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (35,0kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,43l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (9,0kPa). 33
68 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=90/70 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3.75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+22 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (28,0kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,35l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (3,8kPa). 34
69 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=2000 m 3 /h; Venk. teplota vzduchu=-15 C; Teplota vody (dovnitř/ven)=70/50 C; Rychlost vzduchu. Začněte od 2000 m 3 /h veďte vertikální linii na grafu průtoku vzduchu do osy rychlosti vzduchu, která je asi 3,75m/s. Teplota dodávaného vzduchu. Prodlužujte linii až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -15 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 70/50 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+31 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např.-15 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 70/50 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (35,0kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,43l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (9,0kPa). 35

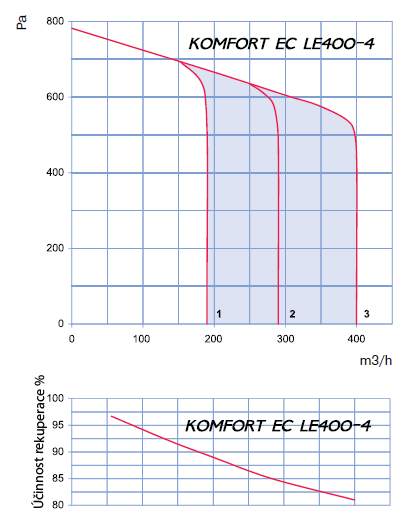

70 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT EC LE Objem vzduchu až 600 m 3 /h Rekuperační účinnost až 95% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø150, 160 nebo 200 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 25 mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný externí rotor poháněný EC motorem a radiální ventilátor s dvojím sáním, se zahnutými lopatkami. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s counter-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý 36 přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, je bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem, pro funkci v chladných obdobích. Pokud rekuperace tepla nestačí k dosažení požadované teploty vzduchu, zabudovaný elektrický ohřívač se automaticky zapne. Elektrický ohřívač se automaticky vypne po dosažení požadované teploty. Ohřívač má zabudované 2 termostaty, ochrany proti přehřátí. Ohřívač je využíván jako ochrana před zamrznutím tepelného výměníku. Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu. Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce:
71 Zanutí/vypnutí jednotky Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty. Nastavení operačního plánu na týden. Ovládací a ochranné funkce umožňují: Připojení a ovládání vzduchových regulačních klapek. Příslušenství ke vzduchotechnickým jednotkám: Kontrolu zanesení filtru. Ochrana proti přehřátí elektronických prvků. Ochrana sepnutí ohřívače při vypnutí ventilátoru. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Instalační rozměry: 37
72 Specifikace: 38
73 Specifikace: 39

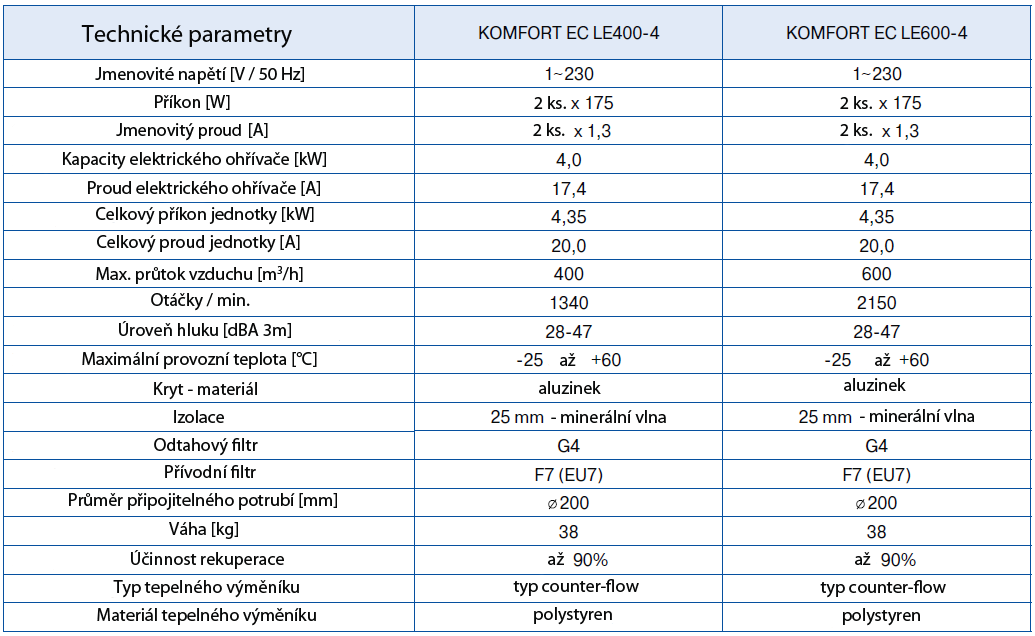

74 Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT EC LW Objem vzduchu až 550 m 3 /h Rekuperační účinnost až 95% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø150, 160 nebo 200 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven 25 mm teplotní a hlukovou izolací z minerální vlny. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný externí rotor poháněný EC motorem a radiální ventilátor s dvojím sáním, se zahnutými lopatkami. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotka zahrnuje hliníkový, tepelný výměník s counter-flow deskou. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý 40 přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, je bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena dvou- nebo čtyř řadou, vodní (glykolovou) spirálou, díky které jednotka funguje i při nízkých venkovních teplotách. Pokud rekuperace není dostačující k dosažení požadované teploty, vestavěný, vodní ohřívač se automaticky zapne a ohřívá přívodní vzduch na nastavenou teplotu. Vodní ohřívač se automaticky vypne při dosažení požadované teploty. Snímač teploty vzduchu za ohřevní spirálou a snímač teploty návratové vody jsou využity k ochraně proti zamrzání vodního ohřívače. Vodní ohřívač je používán jako ochrana proti zamrznutí tepelného výměníku Filtrace vzduchu: Přívodní filtry s filtrační třídou F7 a odtahový filtr třídy G4 poskytují dostatečnou filtraci přívodního i odtahového vzduchu.
75 Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce: Zanutí/vypnutí jednotky Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty. Nastavení operačního plánu na týden. Ovládací a ochranné funkce umožňují: Kontrola teploty přiváděného vzduchu s regulací ventilu, který dodává tepelné medium vodnímu ohřívači. Specifikace: Kontrola bypassu elektrického pohonu. Kontrola a regulace externí cirkulační pumpy instalované na potrubí přítoku ohřívacího média do vodního ohřívače. Kontrola regulace přívodních a odtahových ventilátorů. Kontrolu zanesení filtru. Kontrola elektrických pohonů externích, přívodní a odtahových tlumičů. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. Příslušenství ke vzduchotechnickým jednotkám: 41

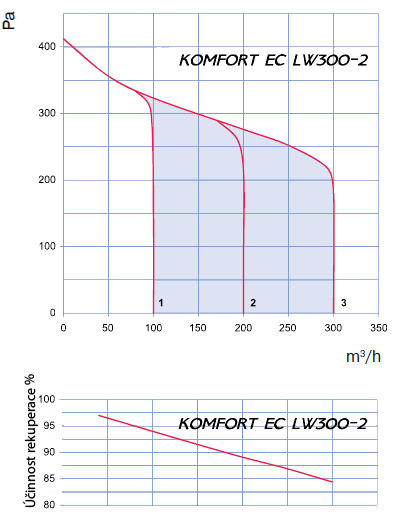

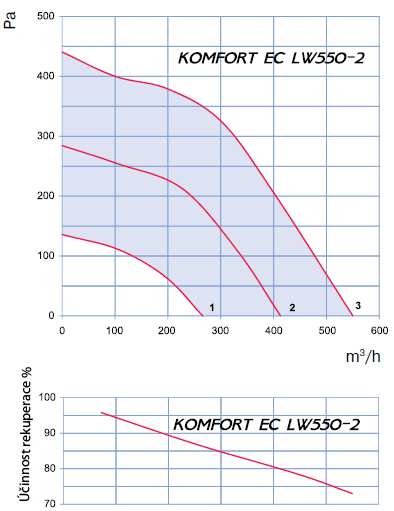

76 Instalační rozměry: Specifikace: 42
77 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=300 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=90/70 C; Teplota dodávaného vzduchu. Prodlužujte linii (např. 300m 3 /h) až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+18 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např. -20 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (4,75kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,072l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (3,5kPa). 43
78 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=300 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=90/70 C; Teplota dodávaného vzduchu. Prodlužujte linii (např. 300m 3 /h) až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+18 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např. -20 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (4,75kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,072l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (3,5kPa). 44
79 Diagram kalkulace horké vody: Jak číst diagram vodního ohřívače: Systémové parametry: Průtok vzduchu=400 m 3 /h; Venk. teplota vzduchu=-20 C; Teplota vody (dovnitř/ven)=90/70 C; Teplota dodávaného vzduchu. Prodlužujte linii (např. 400m 3 /h) až do bodu, kde protíná venkovní teplotu vzduchu (modrá křivka, např. -20 C); potom veďte horizontální linii z tohoto bodu vlevo dokud nepřekříží křivku teploty vody (dovnitř/ven) (např. 90/70 C). Z tohoto bodu veďte vertikální linii k ose teploty přiváděného vzduchu až k horní straně grafu (+18 C). Topný výkon spirály. Prodlužte linii do bodu, kde se skříží s venkovní teplotou vzduchu (např. -20 C, červená křivka) a veďte horirontální linii z tohoto bodu vpravo dokud se neskříží s křivkou teploty vody (dovnitř/ven) (např., 90/70 C), z tohoto bodu veďte vetikální linii až do horního okraje grafu ke zjištění kapacity spirály (5,9kW). Průtok vody. Prodlužujete linii směrem dolů k ose průtoku vody na spodní straně grafu (0,075l/s). Pokles tlaku vody. Veďte linii z bodu, kde se protnuly linie a černá křivka, až k ose poklesu tlaku vzduchu (5,1kPa). 45
80 Popis: Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT EC DE Objem vzduchu až 4000 m 3 /h Rekuperační účinnost až 90% Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø150 až 400 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven teplotní a hlukovou izolací z minerální vlny: Jednotky KOMFORT EC DE 400/700/ mm; Jednotky KOMFORT EC DE 2000/ mm. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný externí rotor poháněný EC motorem a radiální ventilátor s dvojím sáním, se zahnutými lopatkami. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotky KOMFORT EC DE 400/700/1100 zahrnují, potrubní, polystyrenový tepelný výměník typu counter-flow a velkým povrchem a vysokou výkonností. Jednotky KOMFORT EC DE 2000/4000 zahrnují deskový cross-flow, hliníkový tepelný výměník s velkým povrchem a vysokou výkonností. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, je bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena elektrickým ohřívačem, pro funkci v chladných obdobích. Pokud rekuperace tepla nestačí k dosažení požadované teploty vzduchu, zabudovaný elektrický ohřívač se automaticky zapne. Elektrický ohřívač se automaticky vypne po dosažení požadované teploty. Ohřívač má zabudované 2 termostaty, ochrany proti přehřátí. Ohřívač je využíván jako ochrana před zamrznutím tepelného výměníku. 46
81 Filtrace vzduchu: Dva vestavěné panelové filtry s filtrační třídou G4 poskytují dostatečnou filtraci vzduchu: Pro jednotky KOMFORT EC DE 400/700/ pytlíkový, přívodní filtr a panelový odtahový filtr. Pro jednotky KOMFORT EC DE 2000/4000 panelový přívodní i odtahový filtr. Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce: Zanutí/vypnutí jednotky Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty. Nastavení operačního plánu na týden. Zobrazení chyb (varování). Ovládací a ochranné funkce umožňují: Připojení a ovládání vzduchových regulačních klapek. Kontrolu zanesení filtru. Ochrana proti přehřátí elektronických prvků. Ochrana sepnutí ohřívače při vypnutí ventilátoru. Nastavené algoritmy jsou testovány během zapínání a vypínání jednotky. Ovládací systém je chráněn proti zkratu automatickým jističem. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky Příslušenství ke vzduchotechnickým jednotkám: Instalační rozměry: 47

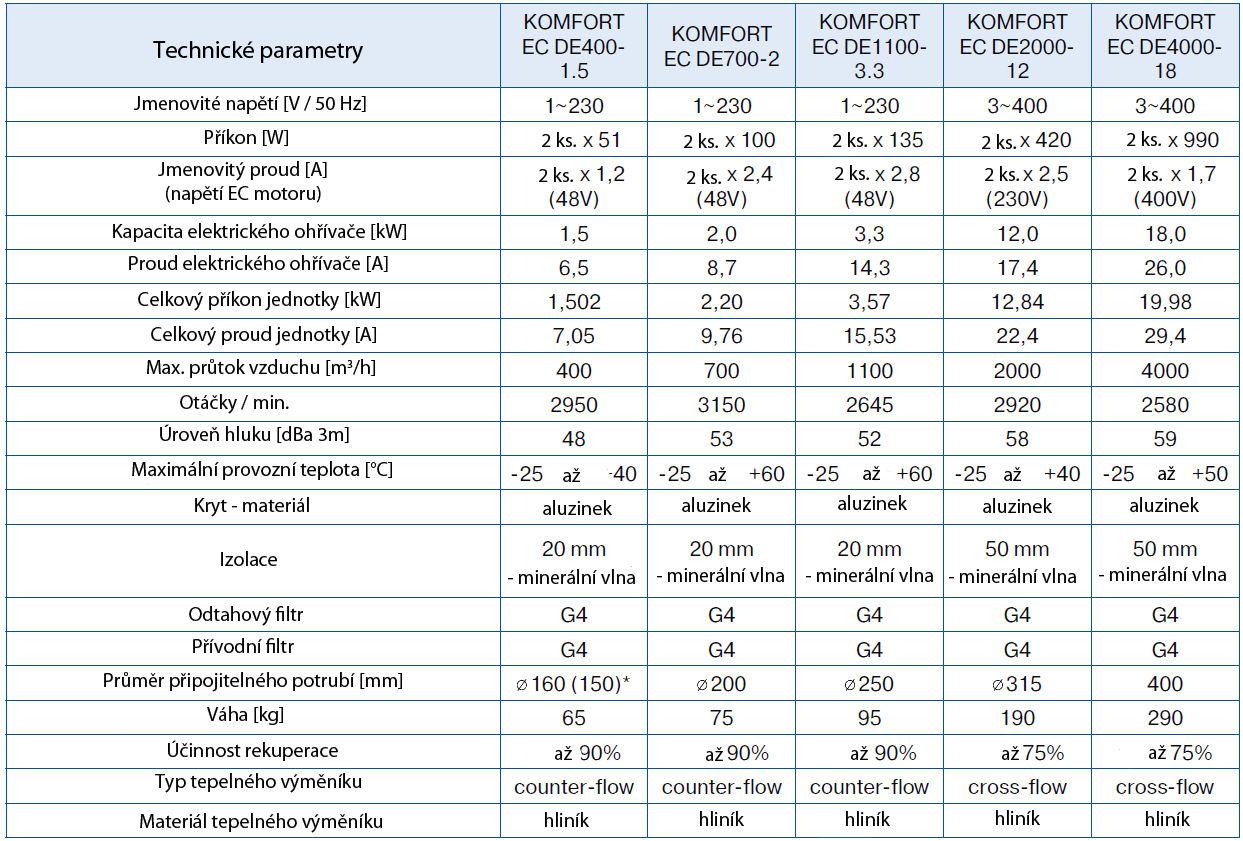

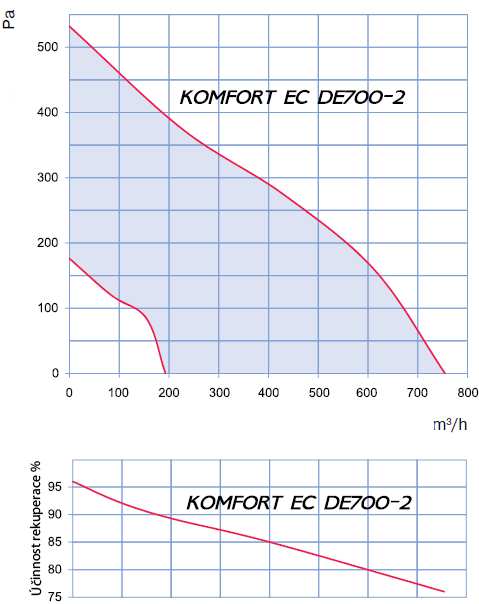

82 Specifikace: *v případě redukce 160/150 48
83 Specifikace: 49
84 Popis: Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT EC DW Objem vzduchu až 3800 m 3 /h Rekuperační účinnost až 90% Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách a v dalších budovách. Minimální energetické ztráty a maximální úspora energie. Poskytují pohodlnou vzduchovou výměnu k vytvoření nejvhodnějšího mikroklima. Vhodné pro připojení ke kruhovému, vzduchovému potrubí Ø200 až 400 mm. Vzhled: Kompaktní dvoustěnný kryt je vyroben z aluzinku a je vybaven teplotní a hlukovou izolací z minerální vlny: Jednotky KOMFORT EC DW 600/ mm; Jednotky KOMFORT EC DW 2000/ mm. Pro jednoduchou instalaci je kryt vybaven vibrace pohlcujícími upevňovacími držáky. Odbočovací potrubí je v horizontální pozici a je vybaveno gumovým těsněním, které slouží ke vzduchotěsnému připojení vzduchového potrubí. Otočný, boční panel na krytu zajišťuje snadný přístup dovnitř jednotky kvůli servisním pracím včetně čištění, výměny filtru, atd. Ventilátor: Vysoce výkonný externí rotor poháněný EC motorem a radiální ventilátor s dvojím sáním, se zahnutými lopatkami. Technologie EC motorů splňují nejnovější požadavky strojírenství na úsporu energie a vysokou výkonnost ventilátoru. EC motory mají až o 50% nižší požadavky na energii než standardní motory a účinnost dosahuje až 90%. Mezi vlastnosti těchto motorů patří vysoká výkonnost, nízká úroveň hluku a dobře kontrolovatelná regulace rychlosti. Dynamicky vyvážená turbína. Rekuperace tepla: Jednotky KOMFORT EC DE 600/1000 zahrnují, potrubní, polystyrenový tepelný výměník typu counter-flow a s velkým povrchem a vysokou výkonností. Jednotky KOMFORT EC DE 2000/3800 zahrnují deskový, hliníkový tepelný výměník s velkým povrchem a vysokou výkonností. Vzduchové proudy jsou ve výměníku plně odděleny, pachy a nečistoty obsažené v odtaženém vzduchu nejsou převedeny do vzduchu přiváděného. Telená rekuperace je založena na využití tepelné energie odtahového vzduchu k zahřátí přiváděného vzduchu ve výměníku. Odtahový vzduch převede většinu svého tepla nasávanému vzduchu, tak snižuje tepelné ztráty za chladných období. V létě tepelný výměník vykonává opačnou funkci a převádí chlad z chlazeného odtahového vzduchu na teplý přiváděný vzduch, což napomáhá lepšímu výkonu klimatizace ve větraných prostorech. Elektronická ochrana je založena na bypass systému a otopné těleso je použito jako ochrana proti zamrzání během chladných období. Bypass tlumič je otevřen a topné těleso je automaticky zapnuto v závislosti na hodnotách tepelného snímače. Chladný přívodní vzduch prochází topným tělesem a zahřeje se na požadovanou teplotu pomocí tepelného výměníku. Zároveň, je odtahový vzduch procházející tepelným výměníkem, využit k rozmrazování. Jakmile nebezpečí námrazy pomine, je bypass tlumič se uzavře, přívodní vzduch prochází tepelným výměníkem, kde je ohříván, a jednotka se vrátí do předchozího režimu. Vypouštěcí nádoba umístěná pod blokem výměníku tepla slouží ke sběru a odtoku kondenzátu. Ohřívač vzduchu: Jednotka je vybavena dvou- nebo čtyř řadou, vodní (glykolovou) spirálou, díky které jednotka funguje i při nízkých venkovních teplotách. Pokud rekuperace není dostačující k dosažení požadované teploty, vestavěný, vodní ohřívač se automaticky zapne a ohřívá přívodní vzduch na nastavenou teplotu. Vodní ohřívač se automaticky vypne při dosažení požadované teploty. Snímač teploty vzduchu za ohřevní spirálou a snímač teploty návratové vody jsou využity k ochraně proti zamrzání vodního ohřívače. Vodní ohřívač je používán jako ochrana proti zamrznutí tepelného výměníku Filtrace vzduchu: 50
85 Dva vestavěné panelové filtry s filtrační třídou G4 poskytují dostatečnou filtraci vzduchu: Pro jednotky KOMFORT EC DW 600/ pytlíkový, přívodní filtr a panelový odtahový filtr. Pro jednotky KOMFORT EC DW 2000/3800 panelový přívodní i odtahový filtr. Ovládání: Jednotka zahrnuje zabudovaný ovládací systém a multifunkční dálkový ovládací panel s LCD displejem. 10 m kabel určený pro připojení ovládacího panelu a jednotky je zahrnut ve standardním balení. Ovládací panel umožňuje tyto funkce: Zanutí/vypnutí jednotky Nastavení rychlosti otáčení ventilátoru a regulace kapacity jednotky. Nastavení a udržování požadované teploty přiváděného vzduchu. Zobrazení vnitřní teploty. Zobrazení chyb (varování). Instalační rozměry: Ovládací a ochranné funkce umožňují: Kontrola teploty přiváděného vzduchu s regulací ventilu, který dodává tepelné medium vodnímu ohřívači. Kontrola bypassu elektrického pohonu. Kontrola a regulace externí cirkulační pumpy instalované na potrubí přítoku ohřívacího média do vodního ohřívače. Kontrola regulace přívodních a odtahových ventilátorů. Kontrolu zanesení filtru. Kontrola elektrických pohonů externích, přívodní a odtahových tlumičů. Instalace: Montáž k podlaze, ke stropu, nebo ke zdi pomocí montážních držáků Správně připojená jednotka poskytuje odtok kondenzátu a přístup k bočnímu panelu přístup dovnitř jednotky. 51

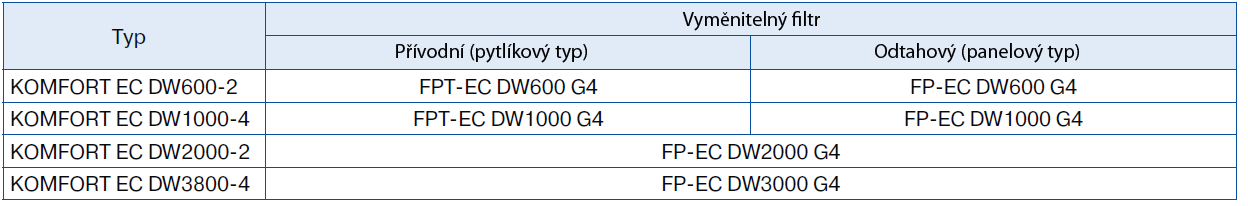

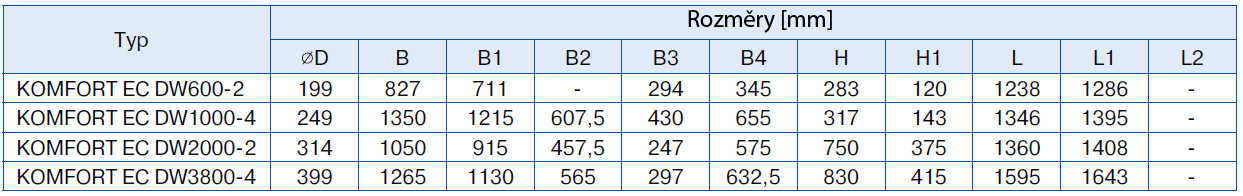

86 Specifikace: *v případě redukce 160/150 Příslušenství ke vzduchotechnickým jednotkám: 52
Přívodní ventilační jednotky BLAUBOX E Průtok vzduchu až 1520 m 3 /h
Přívodní ventilační jednotky BLAUBOX E Průtok vzduchu až 1520 m 3 /h Popis: Ovladatelný přívod, ohřev a filtrace vzduchu. Připojitelný ke kruhovému potrubí Ø 100 až 315 mm. Vzhled: Kompaktní dvoustěnný
VíceKompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra S Objem vzduchu až 300 m 3 /h Rekuperační účinnost až 85%
Kompaktní vzduchotechnické jednotky s rekuperací tepla KOMFORT Ultra S Objem vzduchu až 300 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech,
VíceVětrací jednotky s rekuperací tepla UNIVEX T 600 3500
UNIVEX T 6 35 Popis produktu Příslušenství Sonovent, Termovent pružné hadice a tvarovky MAAU, MTS, TAA, TAAC tlumiče hluku RSK, TSK zpětná klapka MSK, MSKT směšovací a škrticí klapky Kompaktní větrací
VíceVzduchotechnické jednotky s rekuperací tepla KOMFORT LE Objem vzduchu až 2200 m 3 /h Rekuperační účinnost až 85%
Vzduchotechnické jednotky s rekuperací tepla KOMFORT LE Objem vzduchu až 2200 m 3 /h Rekuperační účinnost až 85% Popis: Vzduchotechnické jednotky pro přívod i odvod vzduchu v bytech, domech, v chatách
VíceEOKO. komponenty vzt. EOKO kruhové ohřívače. Základní informace. Technické parametry. Základní parametry. info@multivac.cz info@multivac.
EK kruhové ohřívače Základní informace Výkon, až 2 Rozměrová řada až 63 mm rovedení bez regulace (typ B) a integrovanou regulací (typ D) Elektrický ohřívač EK je určen pro vytápění a ohřívání přiváděného
VíceRekuperační jednotky VUT EH EC
Rekuperační jednotky VUT EH EC VUT WH EC Vzduchotechnické rekuperační jednotky s kapacitou až 600 m 3 /h(vut EH EC) a 550 m 3 /h(vut WH EC) a účinností rekuperace až 95 % v tepelně a zvukově izolovaném
VíceMřížky a vyústky NOVA-C-2-R2. Vyústka do kruhového potrubí. Obr. 1: Rozměry vyústky
-1-1-H Vyústka do kruhového potrubí - Jednořadá 1 Dvouřadá 2 L x H Typ regulačního ústrojí 1) R1, RS1, RN1 R2, RS2, RN2 R, RS, RN Lamely horizontální 2) H vertikální V Provedení nerez A- A-16 Povrchová
VíceDVU, DVU-C a SoftCooler
Ventilátory Vzduchotechnické jednotky Distribuční elementy Požární technika Vzduchové clony Tunelové ventilátory DVU, DVU-C a SoftCooler Integrované chlazení 2 Integrované chlazení Integrované chlazení
VíceModifikace VUT R EH EC Rekuperační jednotky s elektrickým ohřevem. VUT WH EC Rekuperační jednotky s vodním ohřevem (voda, glykol).
Rekuperační jednotky VUT R EH VUT R WH Vzduchotechnické rekuperační jednotky s kapacitou až 1500 m 3 /h, integrovaným elektrickým (VUT R EH ) nebo vodním (VUT R WH ) ohřívačem a účinností rekuperace až
VíceElektrické teplovzdušné jednotky. Leo EL 23 Leo KMEL 23
Elektrické teplovzdušné jednotky Leo EL 23 Leo KMEL 23 Základní charakteristika EL topný výkon [kw] 9* nebo 16* / 23 průtok vzduchu [m³/h] 3400* / 4200 hmotnost [kg] 23,5 barva stříbrná - šedá opláštění
VíceZávěsné kotle. Modul: Kondenzační kotle. Verze: 03 VU 466/4-5 A, VU 656/4-5 A ecotec plus 02-Z1
Nové závěsné kondenzační kotle VU 466/4-5 A a 656/4-5 A ecotec plus se odlišují od předchozích VU 466-7 ecotec hydraulickým zapojením. Původní kotel VU 466-7 ecotec byl kompletně připraven pro napojení
VíceBuderus Tepelná čerpadla vzduch/voda splitové provedení. Logatherm WPLS.2. Všestranné využití obnovitelné energie. Teplo je náš živel
Buderus Tepelná čerpadla vzduch/voda Všestranné využití obnovitelné energie Teplo je náš živel Nová řada čerpadel Kompaktní a flexibilní Tepelná čerpadla vzduch/voda Využívejte obnovitelnou energii k zajištění
VíceVzduchové dveřní clony COR 1000 N
COR 1000 N regulace na tel. 602 679 69 a návrh clony tel. 72 071 506 Montáž Clony lze montovat přímo na stěnu nebo zavěsit pomocí závitových tyčí M8 na strop. Minimální výška má být 2 m a maximální 3 m
VícePotrubní ventilátory : VKA EKO
EC nízkoenergetické dlouhá životnost elektromotor Plně ovladatelný otáček ventilátoru Potrubní ventilátory s EC motor. Ventilátory se montují do kruhového potrubí. Radiální ventilátory s EC motory jsou
VíceNávody na montáž, obsluhu a údržbu
OHŘÍČE CB NÁODY N MONTÁŽ, OBSLUHU ÚDRŽBU 1. Popis Ohřívač se skládá z topné sekce, pláště, skříně svorkovnice a vlastní svorkovnice. Spirála je vyrobená z nerezu, plášť a skříň z galvanizovaného plechu.
VíceElektrické kotle - kulaté, nepřímý ohřev
POPIS ŘADY Řada Zanussi Professional N 900 - nabízí více jak 150 modelů pro profesionální použití ve všech oblastech gastronomie. Robustní konstrukce zajišťuje maximální výkon, spolehlivost a dlouhodobou
Víceceník produktů Proč Vaillant? Tradice, kvalita, inovace, technická podpora.
ceník produktů Proč Vaillant? Tradice, kvalita, inovace, technická podpora. platný od 15.9.2011 Obsah 1. Závěsné kotle 1.1 Závěsné kotle pro vytápění atmotec/turbotec plus 4 1.2 Závěsné kotle kombinované
VíceOpláštění Opláštění je vyrobeno z vysoce kvalitní polymerem potažené oceli s 15 mm vnitřní polypropylenovou tepelnou a zvukovou izolační vrstvou.
Rekuperační jednotky VUT 300 EV mini EC VUT 301 EV mini EC Vzduchotechnické rekuperační jednotky s kapacitou až 270 m 3 /h, elektrickým ohřívačem a účinností rekuperace až 95 % v tepelně a zvukově izolovaném
VíceDynacon. Rozdělovače podlahového vytápění Rozdělovač pro podlahové vytápění s automatickou regulací průtoku
Dynacon Rozdělovače podlahového vytápění Rozdělovač pro podlahové vytápění s automatickou regulací průtoku IMI HEIMEIER / Regulace podlahového vytápění / Dynacon Dynacon Dynacon umožňuje přímé nastavení
VíceP R O D U K T O V Ý L I S T
P R O D U K T O V Ý L I S T NILAN Comfort 252 Top Větrání a pasivní rekuperace Rodinné domy a byty Pasivní rekuperace Výkon 260 m3/h POPIS ZAŘÍZENÍ Větrací jednotka NILAN Comfort 252 je energeticky úsporné
VíceStředotlaké zvukově izolované radiální ventilátory IP 55 CVST
Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, tepelně a hlukově izolovaná skříň je opatřena kruhovým hrdlem na sání a čtyřhranným hrdlem na výtlaku. Na skříni jsou přístupová dvířka,
VíceNÁVOD K OBSLUZE A INSTALACI
NÁVOD K OBSLUZE A INSTALACI Akumulační nádrže NADO 800/35v9 NADO 1000/35v9 Družstevní závody Dražice - strojírna s.r.o. Dražice 69, 294 71 Benátky nad Jizerou tel.: +420 / 326 370 990 fax: +420 / 326 370
VíceBlauberg je divizí s ventilacemi Německé společnosti HAFLEX Maschinenbau GmbH, Trier a Mnichov. Od roku 1980 se výroba firmy Haflex specializuje na
1 Blauberg je divizí s ventilacemi Německé společnosti HAFLEX Maschinenbau GmbH, Trier a Mnichov. Od roku 1980 se výroba firmy Haflex specializuje na zařízení a příslušenství pro topenářský, ventilační
VíceZvukově izolované radiální ventilátory IP 55 CVST
Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, tepelně a hlukově izolovaná skříň je opatřena kruhovým hrdlem na sání a čtyřhranným hrdlem na výtlaku. Na skříni jsou přístupová dvířka,
VíceT B1. Change-over = Topení H 100 TR [ C] SpH
Dvoutrubkový fancoil s elektrickým dohřevem FC03 Pouze topení, pouze chlazení nebo changeover Signál Changeover od termostatu Dohřev elektrickým ohřívačem Spojité řízení ventilu topení/chlazení Kvazispojité
VíceP R O D U K T O V Ý L I S T
P R O D U K T O V Ý L I S T NILAN VPL 15 VPL 15 TOP VPL 15 Větrání, aktivní rekuperace Rodinné domy a byty Aktivní rekuperace Řízené větrání Topení Chlazení POPIS ZAŘÍZENÍ Větrací jednotky řady NILAN VPL
VíceSDAC SUAC SDAV - SUAV Přímý výpar se vzduchem chlazeným kondenzátorem. SDCC SUCC SDCV - SUCV Vodou chlazené jednotky PŘESNÁ KLIMATIZACE.
AMICO Jednotky přesné klimatizace o malém výkonu, určené pro aplikace s horním výfukem nebo s výfukem do zdvojené podlahy. Samonosná konstrukce jednotky, která je vyrobena z ocelového plechu, je opatřena
VíceOpláštění Opláštění je vyrobeno z aluzinku s 25mm vnitřní tepelnou a zvukovou izolační vrstvou minerální vlny.
Rekuperační jednotky VUT EH VUT WH Vzduchotechnické rekuperační jednotky s kapacitou až 2200 m 3 /h (VUT EH) a 2100 m 3 /h (VUT WH) a účinností rekuperace až 85 % (VUT EH) a 78 % (VUT WH). Popis Vzduchotechnické
VícePožadovaný komfort v každé místnosti Útulno a pohoda uvnitř, ať je venku jakkoliv
Požadovaný komfort v každé místnosti Útulno a pohoda uvnitř, ať je venku jakkoliv POUŽITÍ Komfortní fancoilové jednotky pro klimatizaci obytných místností EOLIS jsou určeny k parapetní nebo podstropní
VíceP R O D U K T O V Ý L I S T
P R O D U K T O V Ý L I S T NILAN Gott 2600 Větrání, aktivní + pasivní rekuperace Rodinné domy a byty Pasivní rekuperace Aktivní rekuperace Řízené větrání Dohřev Chlazení POPIS ZAŘÍZENÍ Větrací jednotka
VíceCharakteristické křivky Klimatizace
Charakteristické křivky Klimatizace 2 Charakteristické křivky Klimatizace Charakteristické křivky Chlazení okolním vzduchem Ventilátory s filtrem a ventilátory s filtrem TopTherm EMC Množství vzduchu 2/
VíceZvlhčovače vzduchu řady UX
Návod k používání a obsluze Zvlhčovače vzduchu řady UX Výrobek název: Zvlhčovač vzduchu FRANCO typ: UX56-M, UX56-T, UX71-TT, UX71-TS Dodavatel název: AGRICO s.r.o. adresa: Rybářská 671, 379 01 Třeboň IČO:
VíceAir 70 lokální větrací jednotka se zpětným získáváním tepla. Nevšední vzhled, který se přizpůsobí interiéru. Dostatečný vzduchový výkon
Air 70 lokální větrací jednotka se zpětným získáváním tepla Air 70 je dokonalým řešením, které spojuje všechny vlastnosti pro větrání s rekuperací tepla do jednoho kompaktním celku. Jedná se o velmi tiché
VícePrůtočné armatury. Krátký popis. Typová řada 202810. Typový list 20.2810. Strana 1/6. Další armatury
Strana 1/6 Průtočné armatury Typová řada 202810 Krátký popis Průtočné armatury slouží k uchycení snímačů pro elektrochemická měření (např. elektrody pro ph a redox, skleněné sondy vodivosti, kompenzační
VíceFEROMAGNETICKÉ ANALOGOVÉ MĚŘICÍ PŘÍSTROJE TYP EA16, EB16, EA17, EA19, EA12
FEROMAGNETICKÉ ANALOGOVÉ MĚŘICÍ PŘÍSTROJE TYP EA16, EB16, EA17, EA19, EA12 AMPÉRMETRY a VOLTMETRY EA12 144x144 EA19 96x96 EA17 72x72 EA16 48x48 EB16 DIN 35 EA16, EB16, EA17, EA19 a EA12 feromagnetické
VíceCENIK ŘEŠENÍ TOPENÍ TEPLÉ VODY KONDENZACE PRO DOMÁCNOSTI I PRŮMYSL INSTALACE PRO DOMÁCNOSTI A PRŮMYSL 2014. Červenec 2014
