1 Protipožární vrata

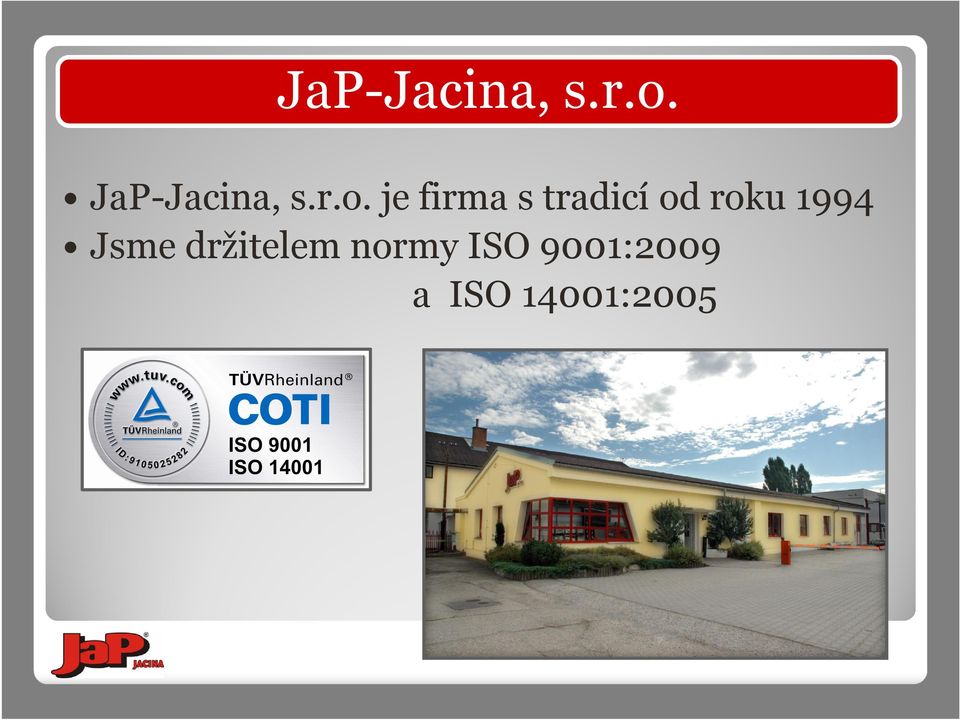

2 JaP-Jacina, s.r.o. JaP-Jacina, s.r.o. je firma s tradicí od roku 1994 Jsme držitelem normy ISO 9001:2009 a ISO 14001:2005

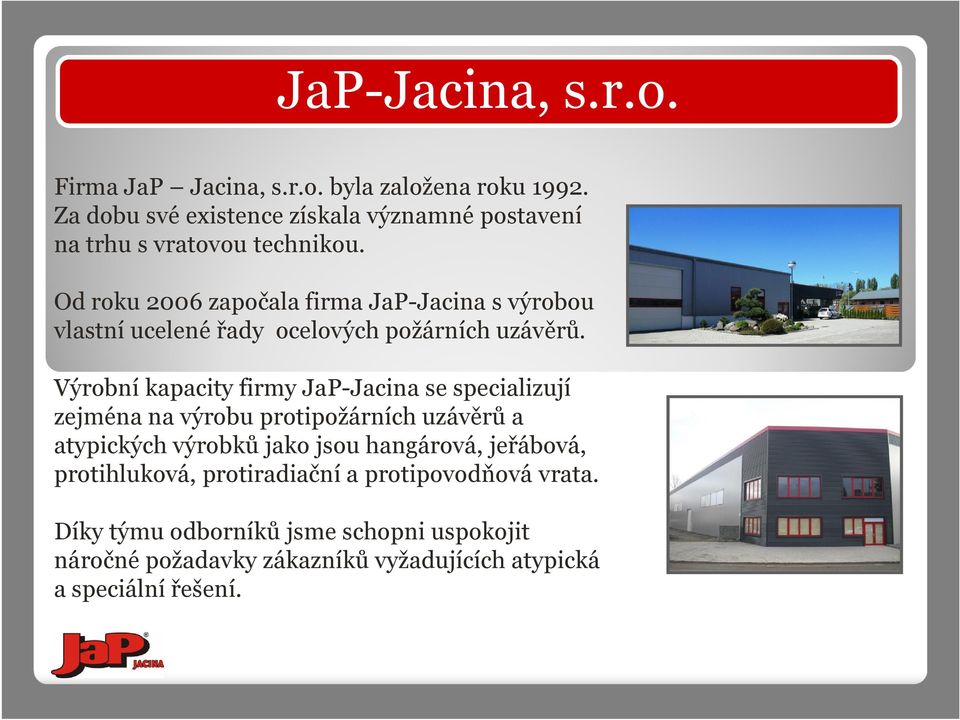

3 JaP-Jacina, s.r.o. Firma JaP Jacina, s.r.o. byla založena roku Za dobu své existence získala významné postavení na trhu s vratovou technikou. Od roku 2006započala firma JaP-Jacina s výrobou vlastní ucelené řady ocelových požárních uzávěrů. Výrobní kapacity firmy JaP-Jacina se specializují zejména na výrobu protipožárních uzávěrů a atypických výrobků jako jsou hangárová, jeřábová, protihluková, protiradiační a protipovodňová vrata. Díky týmu odborníků jsme schopni uspokojit náročné požadavky zákazníků vyžadujících atypická a speciální řešení.

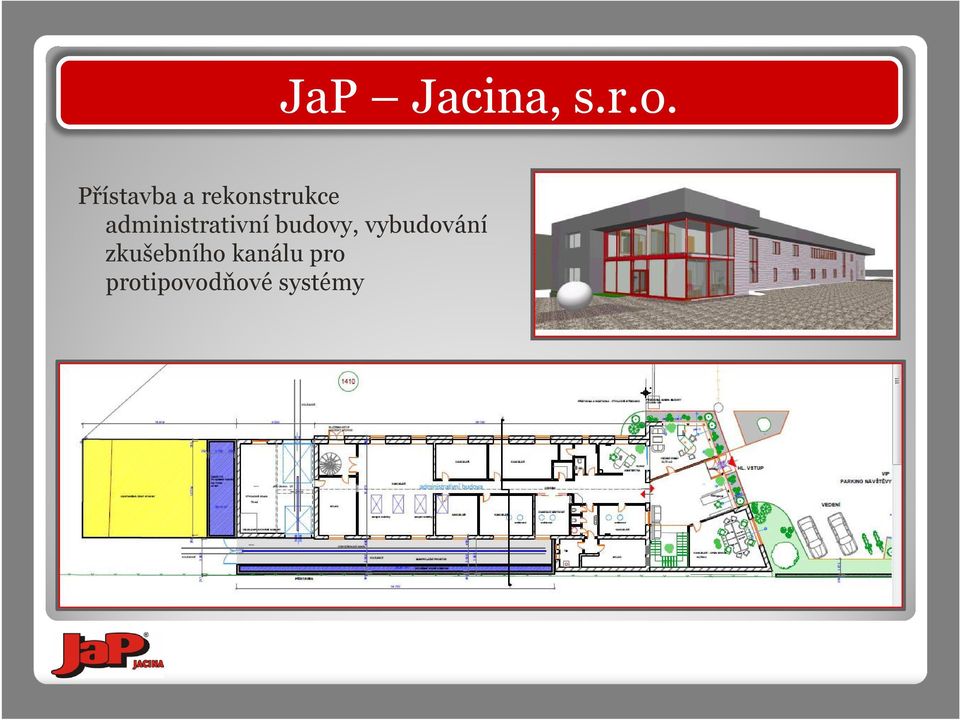

4 JaP Jacina, s.r.o. Přístavba a rekonstrukce administrativní budovy, vybudování zkušebního kanálu pro protipovodňové systémy

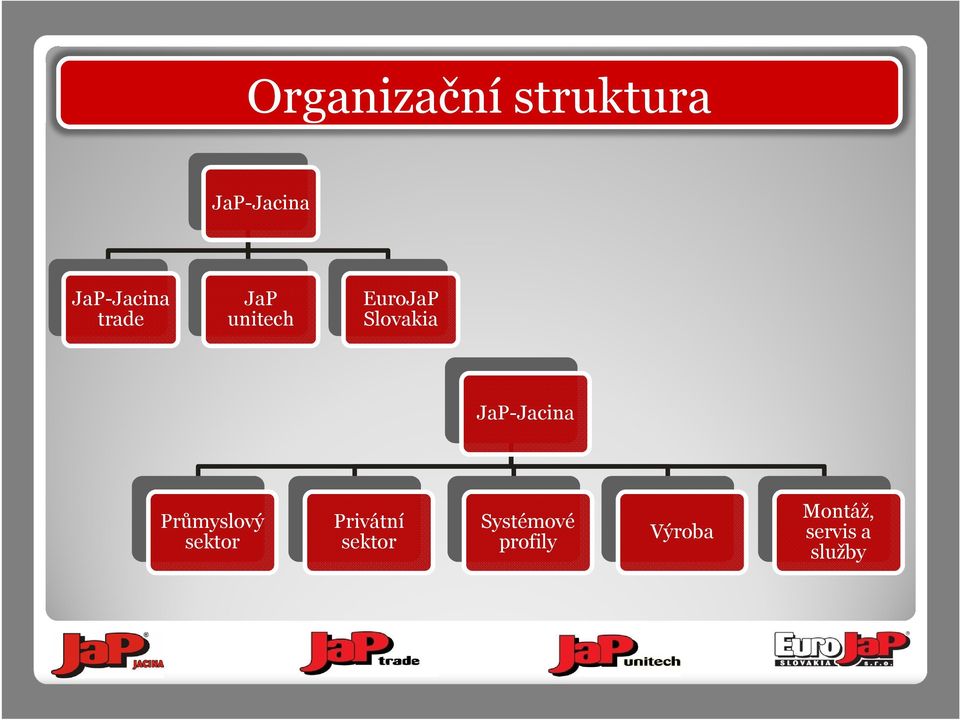

5 Organizační struktura JaP-Jacina JaP-Jacina trade JaP unitech EuroJaP Slovakia JaP-Jacina Průmyslový sektor Privátní sektor Systémové profily Výroba Montáž, servis a služby

6

7

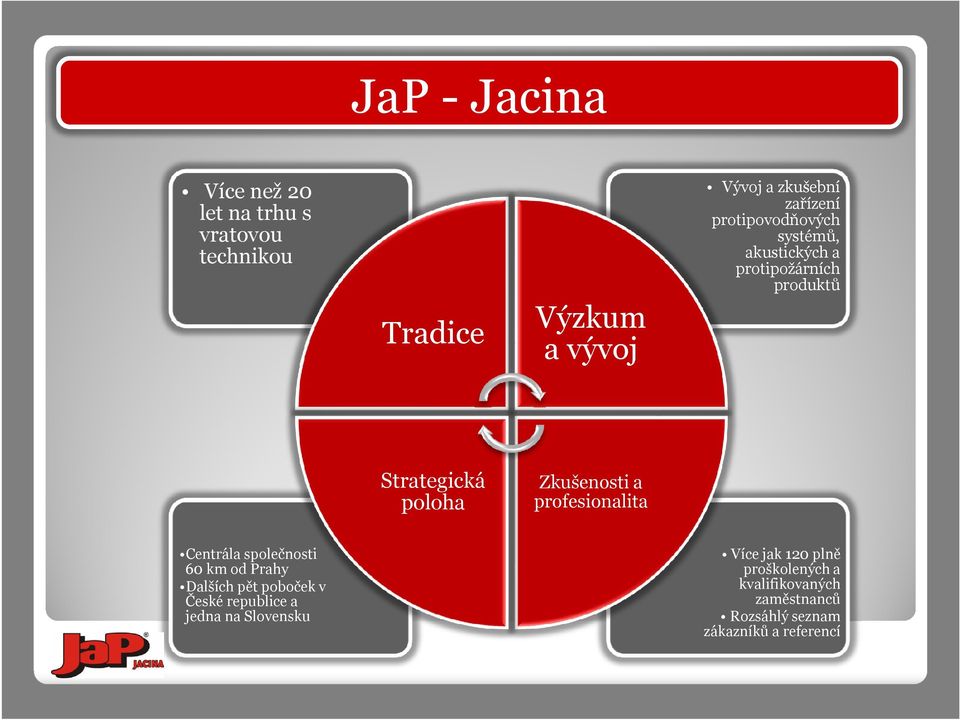

8 JaP-Jacina Více než 20 let na trhu s vratovou technikou Tradice Výzkum a vývoj Vývoj a zkušební zařízení protipovodňových systémů, akustických a protipožárních produktů Strategická poloha Zkušenosti a profesionalita Centrála společnosti 60 km od Prahy Dalších pět poboček v České republice a jedna na Slovensku Více jak 120 plně proškolených a kvalifikovaných zaměstnanců Rozsáhlý seznam zákazníků a referencí

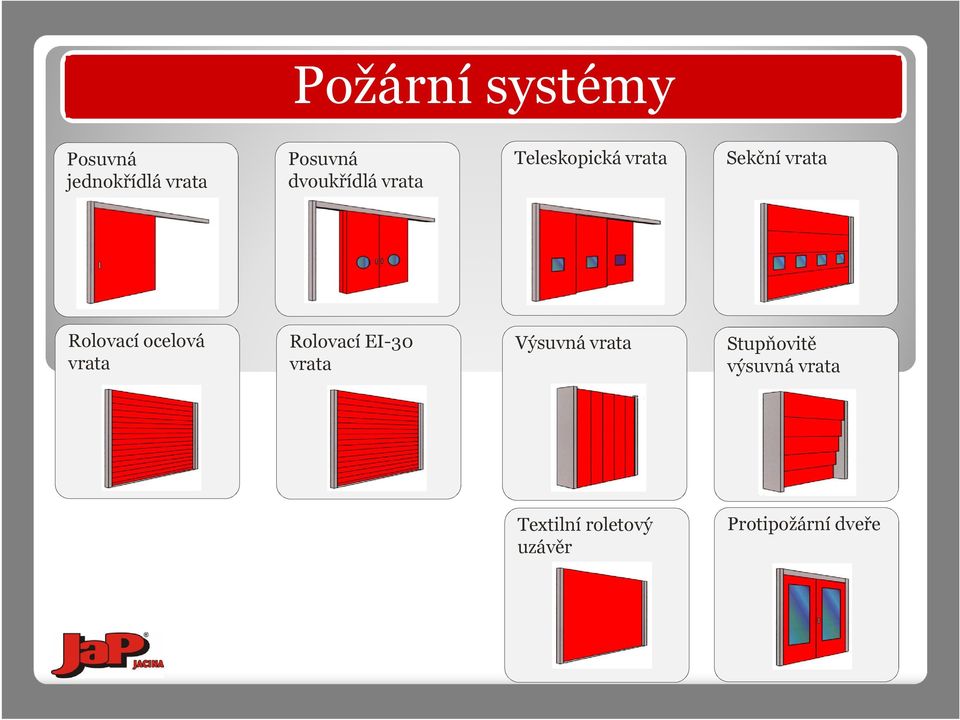

9 Požární systémy Posuvná jednokřídlá vrata Posuvná dvoukřídlá vrata Teleskopická vrata Sekční vrata Rolovací ocelová vrata Rolovací EI-30 vrata Výsuvná vrata Stupňovitě výsuvná vrata Textilní roletový uzávěr Protipožární dveře

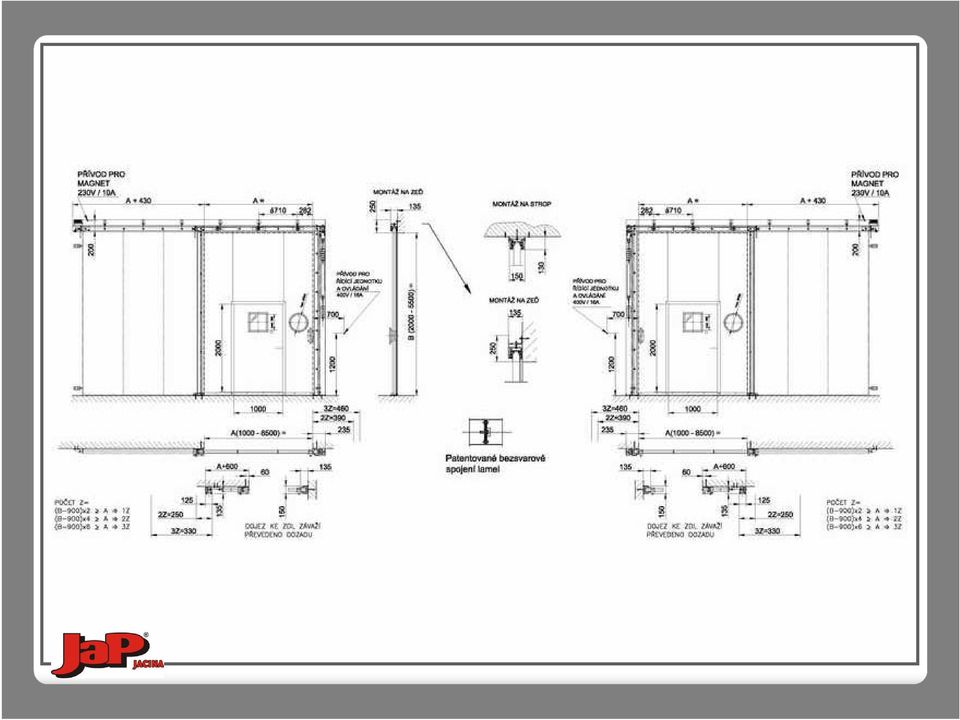

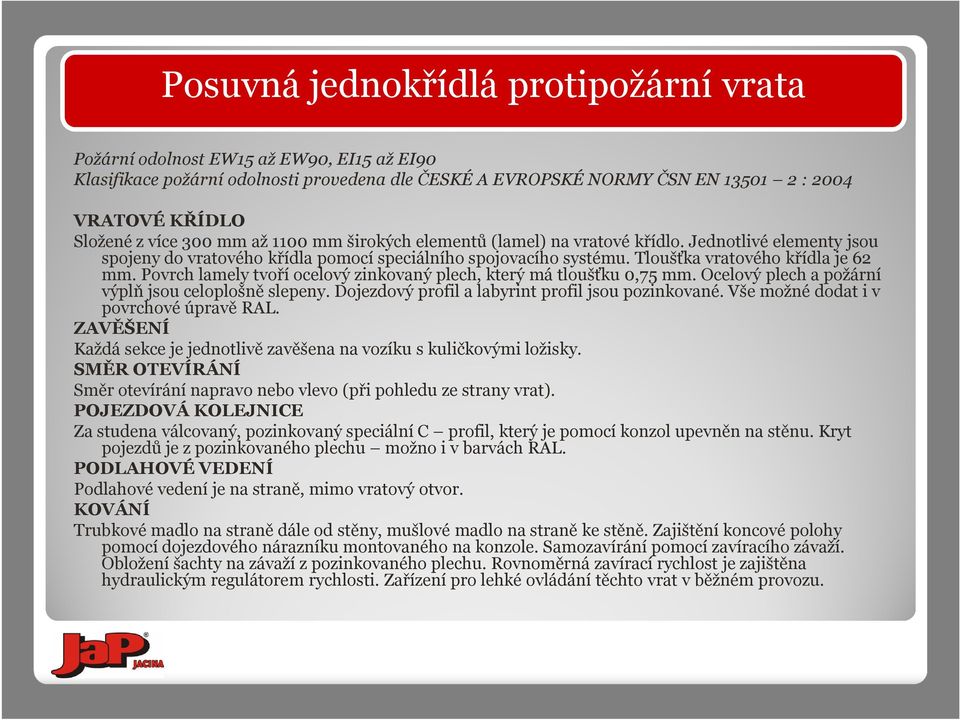

10 Posuvná jednokřídlá protipožární vrata Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z více 300 mm až 1100 mm širokých elementů (lamel) na vratové křídlo. Jednotlivé elementy jsou spojeny do vratového křídla pomocí speciálního spojovacího systému. Tloušťka vratového křídla je 62 mm. Povrch lamely tvoří ocelový zinkovaný plech, který má tloušťku 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Dojezdový profil a labyrint profil jsou pozinkované. Vše možné dodat i v povrchové úpravě RAL. ZAVĚŠENÍ Každá sekce je jednotlivě zavěšena na vozíku s kuličkovými ložisky. SMĚR OTEVÍRÁNÍ Směr otevírání napravo nebo vlevo (při pohledu ze strany vrat). POJEZDOVÁ KOLEJNICE Za studena válcovaný, pozinkovaný speciální C profil, který je pomocí konzol upevněn na stěnu. Kryt pojezdů je z pozinkovaného plechu možno i v barvách RAL. PODLAHOVÉ VEDENÍ Podlahové vedení je na straně, mimo vratový otvor. KOVÁNÍ Trubkové madlo na straně dále od stěny, mušlové madlo na straně ke stěně. Zajištění koncové polohy pomocí dojezdového nárazníku montovaného na konzole. Samozavíránípomocí zavíracího závaží. Obložení šachty na závaží z pozinkovaného plechu. Rovnoměrná zavírací rychlost je zajištěna hydraulickým regulátorem rychlosti. Zařízení pro lehké ovládání těchto vrat v běžném provozu.

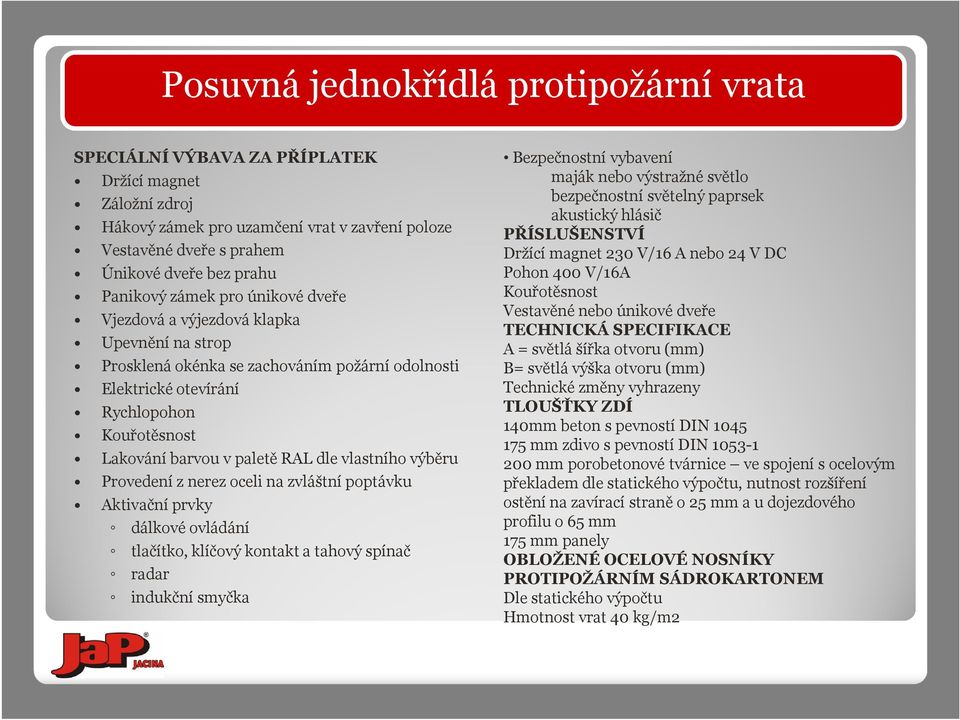

11 Posuvná jednokřídlá protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Držící magnet Záložní zdroj Hákový zámek pro uzamčení vrat v zavření poloze Vestavěné dveře s prahem Únikové dveře bez prahu Panikový zámek pro únikové dveře Vjezdová a výjezdová klapka Upevnění na strop Prosklená okénka se zachováním požární odolnosti Elektrické otevírání Rychlopohon Kouřotěsnost Lakování barvou v paletě RAL dle vlastního výběru Provedení z nerez oceli na zvláštní poptávku Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek akustický hlásič PŘÍSLUŠENSTVÍ Držící magnet 230 V/16 A nebo 24 V DC Pohon 400 V/16A Kouřotěsnost Vestavěné nebo únikové dveře TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu, nutnost rozšíření ostění na zavírací straně o 25 mm a u dojezdového profilu o 65 mm 175 mm panely OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM Dle statického výpočtu Hmotnost vrat 40 kg/m2

12

13

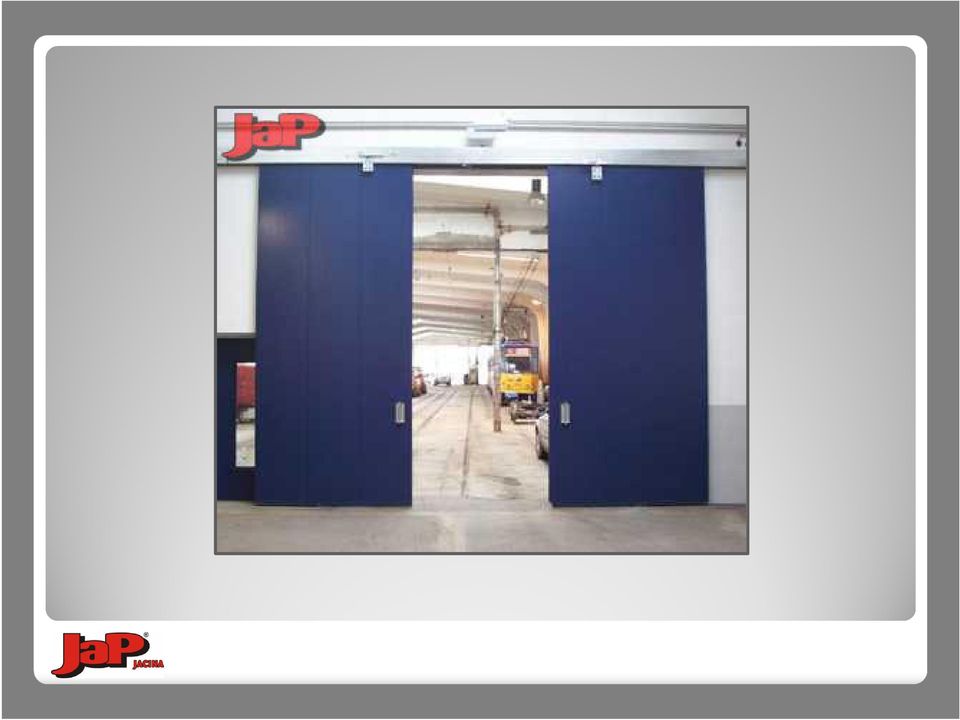

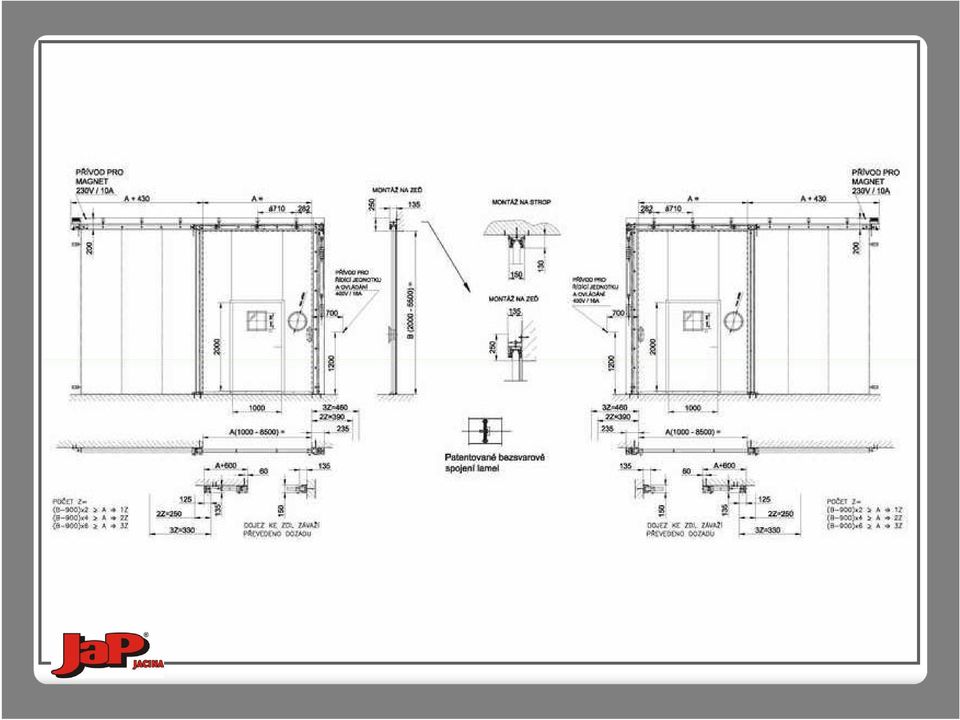

14 Posuvná dvoukřídlá protipožární vrata Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z více 300 až 1100 mm širokých elementů (lamel) na vratové křídlo. Jednotlivé elementy jsou spojeny do vratového křídla pomocí speciálního spojovacího systému, aniž by byly viditelné jakékoliv výdutěnebo hlavy šroubů. Tloušťka vratového křídla je 62 mm. Povrch lamely tvoří ocelový zinkovaný plech,který má tloušťku 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Dojezdový profil a labyrint profil jsou pozinkované. Vše možné dodat i v povrchové úpravě RAL. ZAVĚŠENÍ Každá lamela je jednotlivě zavěšena na vozíku s kuličkovými ložisky. POJEZDOVÁ KOLEJNICE Za studena válcovaný, pozinkovaný speciál C profil, který je pomocí konzol upevněn na stěnu. Kryt pojezdů z pozinkovaného plechu možné dodat i v barvách RAL. PODLAHOVÉ VEDENÍ Podlahové vedení je na straně, mimo vratový otvor. KOVÁNÍ Trubkové madlo na straně dále od stěny, mušlové madlo na straně ke stěně. Zajištění koncové polohy pomocí dojezdového nárazníku montovaného na konzole. Samozavíránípomocí závaží. Obložení šachty na závaží z pozinkovaného plechu. Rovnoměrná zavírací rychlost je zajištěna hydraulickým regulátorem rychlosti. Zařízení pro lehké ovládání těchto vrat v běžném provozu.

15 Posuvná dvoukřídlá protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Držící magnet Záložní zdroj Hákový zámek pro uzamčení vrat v zavřené poloze Vestavěné dveře s prahem Únikové dveře bez prahu Panikový zámek pro únikové dveře Vjezdová a výjezdová klapka Upevnění na strop Prosklená okénka se zachováním požární odolnosti Elektrické otevírání Rychlopohon Kouřotěsnost Lakování barvou v paletě RAL dle vlastního výběru Provedení z nerez oceli na zvláštní poptávku Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek akustický hlásič PŘÍSLUŠENSTVÍ Držící magnet 230 V/16 A nebo 24 V DC Pohon 400 V/16A Kouřotěsnost Vestavěné nebo únikové dveře TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu, nutnost rozšíření ostění na zavírací straně o 25 mm a u dojezdového profilu o 65 mm 175 mm panely OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

16

17

18 Teleskopická protipožární vrata Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dle ČESKÉ A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z více 300 mm až 1100 mm širokých elementů (lamel) na vratové křídlo. Jednotlivé elementy jsou spojeny do vratového křídla pomocí speciálního spojovacího systému, aniž by byly viditelné jakékoliv výdutěnebo hlavy šroubů. Tloušťka vratového křídla je 62 mm. Povrch lamely tvoří ocelový zinkovaný plech tloušťky 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Dojezdový profil a labyrint profil jsou pozinkované. Vše možné dodat i v povrchové úpravě RAL. ZAVĚŠENÍ Každá lamela je jednotlivě zavěšena na vozíku s kuličkovými ložisky. SMĚR OTEVÍRÁNÍ Při pohledu ze strany vrat: směr otevírání napravo nebo nalevo. KOVÁNÍ Trubkové madlo na straně dále od stěny, mušlové madlo na straně ke stěně. Zajištění koncové polohy pomocí dojezdového nárazníku montovaného na konzole. Samozavíránípomocí závaží. Obložení šachty na závaží z pozinkovaného plechu. Rovnoměrná zavírací rychlost je zajištěna hydraulickým regulátorem rychlosti. Zařízení pro lehké ovládání těchto vrat v běžném provozu.

19 Teleskopická protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Bateriový nabíjecí nárazník Držící magnet Hákový zámek pro uzamčení vrat v zavřené poloze Vestavěné dveře s prahem Únikové dveře bez prahu Panikový zámek pro únikové dveře Vjezdová a výjezdová klapka Upevnění na strop Převedení protizávaží dozadu Elektrické otevírání Rychlopohon Kouřotěsnost Lakování barvou v paletě RAL dle vlastního výběru Prosklení se zachováním požární odolnosti Provedení z nerez oceli Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek akustický hlásič PŘÍSLUŠENSTVÍ Držící magnet 230 V/16 A nebo 24 V DC Pohon 400 V/16A Kouřotěsnost Vestavěné nebo únikové dveře TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu, nutnost rozšíření ostění na zavírací straně o 25 mm a u dojezdového profilu o 65 mm 175 mm panely OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

20

21

22 Sekční protipožární vrata Sekční požární vrata jsou používána, vzhledem kvyšší ceně, pouze vsituacích, kde nelze použít jiný druh požárních vrat. Sekční požární vrata jsou vždy vybavena elektrickým motorem a slouží jak k požárnímu tak i fyzickému oddělení dvou prostorů s malou četností průjezdů. Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z cca 600 mm vysokých elementů (lamel) dle výšky vrat. Jednotlivé elementy jsou na stavbě spojeny do vratového křídla pomocí patentovaného spojovacího systému a pojistných pantů. Ochrana proti přivření prstů je zajištěna. Tloušťka vratového křídla je 62mm. Povrch je z pozinkovaného plechu tloušťky 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Vše možné dodat V povrchové úpravě RAL. POJEZD Každá lamela je jednotlivě vedena vlastní rolnous kuličkovými ložisky. Pojezdová kolejnice je vyrobena ze za studena válcovaného pozinkovaného C profilu a je montována pomocí stěnových konzol. RÁM Dvoustranný rám, pozinkovaný, s oboustranným nástrčným těsněním a boční ochranou proti zasažení prstů. Bezpečnostní profil v nadpraží. KOVÁNÍ Montáž se standardním kováním, zvýšeným kováním, do nízkého překladu, s vertikálním kováním. POHON Požární pohon s hnacím ozubeným kolem, s odstředivým regulátorem pro kontrolovanou zavírací rychlost jakož i elektrická brzda s ruční pákou, motor 400V, ochrana IP 44, otevírací a zavírací rychlost 0,11m/s. Bezúdržbová pohonná jednotka (systém bez pružin). ŘÍZENÍ Certifikované zařízení, držící vratové křídlo v otevřené poloze, je vybaveno dobíjecím akumulátorem, který udrží funkční kouřové hlásiče a ovládací tlačítka i v případě výpadku proudu dle požadavku platných norem.

23 Sekční protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Dojezdová klapka Kování pro nízké nadpraží Prosklení pro venkovní nebo vnitřní použití Ruční pohon s navíjecím řetězem Dodatečná kouřotěsnost Lakování barvou v paletě RAL dle výběru Provedení z nerez oceli na zvláštní poptávku Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek akustický hlásič PŘÍSLUŠENSTVÍ pohon 400 V/16A kouřotěsnost prosklení s požární odolností TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

24

25

26 Rolovací protipožární vrata Požární odolnost EW15 EW60 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Z dvoustěnných lamel z ocelového pozinkovaného plechu tloušťky 1 mm, vyplněných minerální vlnou. Jednotlivé lamely jsou spojeny do vratového křídla pomocí speciálního zámku. Nelze dodat v povrchové úpravě RAL. VODÍCÍ PROFILY Vodící profily z pozinkovaného ocelového plechu o tloušťce 2,5 mm, šířky 110 mm, navinovací hřídel vyrobena z ocelové trubky se základním nátěrem, z obou stran opatřená návarky pro upevnění pohonu a ložiska nebo zařízení proti pádu vrat. POHON A ŘÍZENÍ Požární nástrčný pohon s intergorvaným zařízením proti pádu vrat nebo řetězový pohon s přídavným zařízením proti pádu vrat. Varianta 1. (Standard) Elektropohon Typ TAR(nástrčný) 400 V, 50 Hz, 60% ED, IP 54, nouzové odjištění klikou Elektropohon Typ TKR(řetězový) 400 V, 50Hz, 40% ED, IP 54, nouzové odjištění klikou Řídící jednotka AS 210 impulsní, IP 65, 24 V, jištění spodní hrany s optosenzory, pevně propojena s pohonem, CEEzástrčka 16A / 5 kolíková v provedení IP 44. Varianta 2. (za příplatek) Elektropohon Typ FDF(nástrčný) vč. 24 V DC Motoru pro zavření vrat v případě výpadku proudu. Řídící jednotka FS 345impulsní, se záložní baterií, nabíječkou, zvukovou signalizací, jištění spodní hrany s optosenzory, pevně propojena s pohonem, CEE-zástrčka 16A / 5-kolíková v provedení IP 44 Podle údajů výrobce musí být funkčnost záložní baterie přezkoušena min. jednou za čtyři týdny.

27 Rolovací protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek PŘÍSLUŠENSTVÍ pohon 400 V/16A TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změn vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonové tvárnice ve spojení s ocelovým překladem dle statického výpočtu OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

28

29

30 Rolovací EI-30 protipožární vrata Požární odolnost EI 30 Klasifikace požární odolnosti provedena dle ČESKÉ A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z dutých komorových profilů s výškou 114 mm. Jednotlivé lamely jsou spojeny do vratového křídla pomocí otočných spojovacích zámků.jako výplň a izolátor je použita tekutina. Tloušťka lamel je 26 mm. Povrch je přírodní hliník opatřený základním nátěrem. VODÍCÍ PROFILY Vodící profily z pozinkovaného sešroubovaného ocelového plechu, šířka 80 mm. POHON Požární pohon s hnacím ozubeným kolem, s odstředivým regulátorem pro kontrolovanou zavírací rychlost jakož i elektrická brzda s ruční pákou, motor 400V, ochrana IP 44, otevírací a zavírací rychlost cca. 0,11 m/s. Bezúdržbová pohonná jednotka (systém bez pružin). ŘÍZENÍ Certifikované zařízení držící vratové křídlo v otevřené poloze vybaveno dobíjecím akumulátorem, který udrží funkční kouřové hlásiče a ovládací tlačítka i v případě výpadku proudu, dle požadavku platných norem.

31 Rolovací EI-30 protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Lakování barvou v paletě RAL dle výběru Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek PŘÍSLUŠENSTVÍ pohon 400 V/16A TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonové tvárnice ve spojení s ocelovým překladem dle statického výpočtu OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

32

33

34 Výsuvná protipožární vrata Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dle ČESKÉ A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Složené z více 300 mm až 1100 mm širokých elementů (lamel) na vratové křídlo. Jednotlivé elementy jsou spojeny do vratového křídla pomocí speciálního spojovacího systému. Tloušťka vratového křídla je 62 mm. Povrch lamely tvoří ocelový zinkovaný plech tloušťky 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Dojezdový profil a labyrint profil jsou pozinkované. Vše možné dodat i v povrchové úpravě RAL. POJEZD Vratové křídlo je vedeno v profilech montovaných po stranách vratového otvoru. Protizávaží je umístěno na stěně vedle vodících profilů. KOVÁNÍ Držení vrat v otevřené poloze pomocí držícího magnetu 24 V, rovnoměrná zavírací rychlost je zajištěna pomocí elektromagnetického regulátoru rychlosti, koncová poloha zajištěna koncovým nárazníkem. Vyvážení vratového křídla pomocí protizávaží. RUČNÍ POHON Standardně se vrata ovládají pomocí ručního madla. U všech vrat doporučujeme ovládání ručním řetězem.

35 Výsuvná protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Prosklení se zachováním požární odolnosti Záložní zdroj Vestavěné dveře s prahem Únikové dveře bez prahu Vjezdová a výjezdová klapka Ruční pohon s navíjecím řetězem Elektrický pohon Kouřotěsnost Lakování barvou v paletě RAL dle vlastního výběru Provedení z nerez oceli na zvláštní poptávku Aktivační prvky dálkové ovládání tlačítko, klíčový kontakt a tahový spínač radar indukční smyčka Bezpečnostní vybavení maják nebo výstražné světlo bezpečnostní světelný paprsek bezpečnostní kontaktní lišta akustický hlásič PŘÍSLUŠENSTVÍ elmag. brzda 230 V/16 A s ručním řetězem pohon 400 V/16A vestavěné nebo únikové dveře TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2 + hmotnost protizávaží

36

37 Stupňovitě výsuvná protipožární vrata Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 VRATOVÉ KŘÍDLO Z lamel s proměnlivou výškou. Jednotlivé lamely jsou spojeny do vratového křídla pomocí speciálního spojovacího systému. Tloušťka lamely je 14 mm, tloušťka vratového křídla se řídí počtem lamel. Povrch lamely tvoří ocelový pozinkovaný plech tloušťky 0,75 mm. Ocelový plech a požární výplň jsou celoplošně slepeny. Vše je možné dodat i v povrchové úpravě RAL. ZDVIHACÍ PROSTŘEDEK Jako nosný prostředek (počet dle velikosti vrat) jsou použity popruhy. Popruhy jsou navíjeny na hřídel pohonu. ŘÍZENÍ Certifikované zařízení držící vratové křídlo v otevřené poloze, které je vybaveno dobíjecím akumulátorem, který udrží funkční kouřové hlásiče a ovládací tlačítka i v případě výpadku proudu, dle požadavku platných norem. TECHNOLOGICKÁ SPECIFIKACE POHONU Požární pohon s hnacím ozubeným kolem obsahuje odstředivý regulátor pro kontrolovanou zavírací rychlost, elektrickou brzdu s ruční pákou a údržbovou pohonnou jednotku (systém bez pružin). Napájení pohonu : 400 V Výkon pohonu : 400 W Třída krytí : IP 44 Otevírací a zavírací rychlost : 0,11 m/s

38 Stupňovitě výsuvná protipožární vrata SPECIÁLNÍ VÝBAVA ZA PŘÍPLATEK Lakování barvou v paletě RAL dle vlastního výběru Provedení z nerez oceli na zvláštní poptávku Aktivační prvky Dálkové ovládání Tlačítko, klíčový kontakt a tahový spínač Radar Indukční smyčka Bezpečnostní vybavení Maják nebo výstražné světlo Bezpečnostní světelný paprsek Akustický hlásič PŘÍSLUŠENSTVÍ pohon 400 V/16A TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonové tvárnice ve spojení s ocelovým překladem dle statického výpočtu OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost vrat 40 kg/m2

39

40

41 Textilní roletový protipožární uzávěr Textilpožárníuzávěry jsou stále žádanějším požárním uzávěrem vmoderních budovách ale i v rekonstruovaných objektech zejména pro svou prostorovou nenáročnost a příznivou cenu. Textilní požární uzávěry nejsou konstruovány pro fyzické oddělení prostor, ale pro zabezpečení otvorů a prostupů stavebními konstrukcemi zhlediska požární ochrany ve všech běžných požárních odolnostech. Textilní požární uzávěry podle tříd požární odolnosti E - zamezí proniknutí plamenům nebo horkému plynu E90, E120, E240 EW - omezí průnik záření které by mohlo být nebezpečné pro přilehlý materiál EW90, EW120 EI - ve spojení se sprinklery nebo vodní clonou tvoří tepelnou izolaci EI 90, EI120 EI - tepelná izolace bez zkrápění EI60 Textilní požární uzávěry podle konstrukce a umístění Automatické textilní požární uzávěry pro otvory ve stěnách Automatické textilní uzávěry pro otvory ve stropě Požární uzávěry tvořící prostor Požární uzávěry na fasádu v rohu budovy Požární uzávěry pro otvory ve fasádě s malým odstupem budov Požární uzávěry pro otvory ve fasádě s přístřeškem Textilní požární uzávěry proti přeskočení ohně Automatické textilní požární uzávěry tvořící sekce

42

43

44 Protipožární dveře Požární dveře slouží kfyzickému i požárnímu oddělení dvou prostorů. Tyto dveře musí být vždy vybaveny dveřním samozavíračema slouží především kběžnému dennímu provozu. Vpřípadě vyhlášení požárního poplachu musí být tyto dveře zavřeny nebo se musí zavřít pomocí již zmíněného samozavírače. Požární odolnost EW15 až EW90, EI15 až EI90 Klasifikace požární odolnosti provedena dlečeské A EVROPSKÉ NORMY ČSN EN : 2004 OBECNÝ POPIS Protipožární dveře jsou zkoušené jako protipožární uzávěr. Protipožárním uzávěrem rozumíme sestavu protipožárních dveří zasazených do zárubně. Konstrukci dveřního křídla tvoří dva ocelové korpusy vylisované ze žárově pozinkovaného ocelového plechu o síle 0,6 mm, případně 1 mm. Výplň dveřního křídla tvoří izolační ohnivzdorné desky. V místě zámku a závěsů jsou dveře zesíleny ocelovými výztuhami. Tvar provedení protipožárních dveří, které jsou k nerozeznání od běžných dveřních křídel, umožňuje estetické a nenásilné začlenění těchto prvků do téměř všech druhů stavebních objektů. Protipožární dveře je možné objednat s proskleným výřezem. Přesné rozměry proskleného pole a jeho umístění závisí na rozměrech dveřního křídla a stupni požadované protipožární odolnosti. Všechny protipožární uzávěry jsou zkoušeny v akreditovaných zkušebnách a mají potřebné certifikáty a atesty. Protipožární uzávěry jsme schopni vyrobit i v nestandardních rozměrech a provedeních. Dveře dodáváme i ze žárově pozinkovaného ocelového plechu síly 1 mm. Na všechna dveřní křídla jsme schopni namontovat příslušenství jako např.: Elektrické zámky Samozavírače Řadiče křídel Bezpečnostní kování Panikové kování EPS systémy

45 Protipožární dveře PŘÍSLUŠENSTVÍ kouřové nebo teplotní čidlo prosklení se zachováním požární odolnosti kouřotěsnost Druh, provedení a dodávka dveřního příslušenství závisí na dohodě zákazníka s našimi pracovníky. Zvolený druh příslušenství musí mít protipožární atesty. Protipožární uzávěry se dodávají standardně bez zárubně. TECHNICKÁ SPECIFIKACE A = světlá šířka otvoru (mm) B= světlá výška otvoru (mm) Technické změny vyhrazeny TLOUŠŤKY ZDÍ 140 mm beton s pevností DIN mm zdivo s pevností DIN mm porobetonovétvárnice ve spojení s ocelovým překladem dle statického výpočtu, nutnost ostění na zavírací straně o 25 mm a u dojezdového profilu o 65 mm 175 mm panely OBLOŽENÉ OCELOVÉ NOSNÍKY PROTIPOŽÁRNÍM SÁDROKARTONEM dle statického výpočtu hmotnost dveří 40 kg/m2

46

47

48 Kompletní sortiment Průmyslová vrata sekční, rolovací, rychloběžná, skládací, teleskopická vrata, posuvná, hangárová vrata, Rolovací mříže Protipovodňová vrata, dveře, brány a ploty Protihluková, neprůstřelná a protiradiační vrata Chladírenské a mrazírenské dveře Ploty, brány a branky Atypická vratová technika Vyrovnávací můstky Těsnící límce Ochranné prvky Ostatní nakládací technika Automatické dveře Průmyslové ventilátory XL3 Turnikety Protipožární vrata, dveře Privátní garážová vrata Stavební pouzdra pro interiérové dveře Prosklené ocelové konstrukce v požárním i nepožárním provedení

49 Certifikáty

50 Servisujeme A další

51 Reference ŠKODA AUTO a.s. dodáváme všechny typy vrat (protipožární, rolovací, sekční, rychloběžná, ) Kancelář prezidenta České republiky dodali jsme skládací vrata do garáží na Pražském hradě OBI Česká republika, s.r.o. dodáváme rolovací vrata OMV Česká republika, s.r.o. OMV Slovenská republika, s.r.o. dodáváme skládací vrata Ferona, a.s. dodáváme rolovací vrata Mercedes-Benz Česká republika, s.r.o. dodáváme skládací vrata Porsche Inter Auto CZ skládací vrata Česká voda CzechWater, a.s. protipožární rolovací vrata Energie -stavební a báňská, a.s. dodali jsme hangárová skládací vrata na akci Letecké muzeum v Mladé Boleslavi TIWANAKO s.r.o. dodali jsme požární rolovací vrata Backer Elektro CZ, a.s. dodali jsme protipožární vrata OSNADO, spol.s.r.o. dodali jsme skládací vrata MBtech Bohemia, s.r.o. dodali jsme požární rolovací vrata FILINGER, a.s. dodali jsme rolovací vrata TESCO StoresČR a SR PENNY Market ČR KauflandČR a SR HORNBACH ČR, SR, Vienna Pro LogisČR a SR Letiště Václava Havla, Praha FOXCONN, Pardubice DHL, Nepřevázka Interspar, Litoměřice, MB H.B.P.O., Mnichovo Hradiště Behr Czech s.r.o. OD Palladium, Praha OLPRAN, Hořice LIDL, Brandýs nad Labem VGP Horní Počernice Carborubdum Electrite a.s. Ministerstvo vnitra České republiky, Praha Ministerstvo zahraničí České republiky, Praha Velvyslanectví České republiky v Moskvě Hasičský záchranný sbor Libereckého a Středočeského kraje SAS Automotive, Nepřevázka Černínský palác MZV Wieneberger, Řepov DENSO, Liberec Sazka Aréna, Praha

52 Kontakty CALL CENTRUM jap-jacina.cz jacina.cz JaP-Jacina, s.r.o. Nákladní Mnichovo Hradiště

53 JaP Jacina, s.r.o. Nákladní 1486, Mnichovo Hradiště Telefon: Call centrum:
