FASÁDA. Výkaz výměr a souhrn potřebného materiálu a prací pro podání nabídky. cena celkem. jednot. rozměr/ množství. položka popis vzorek/ příklad

Transkript

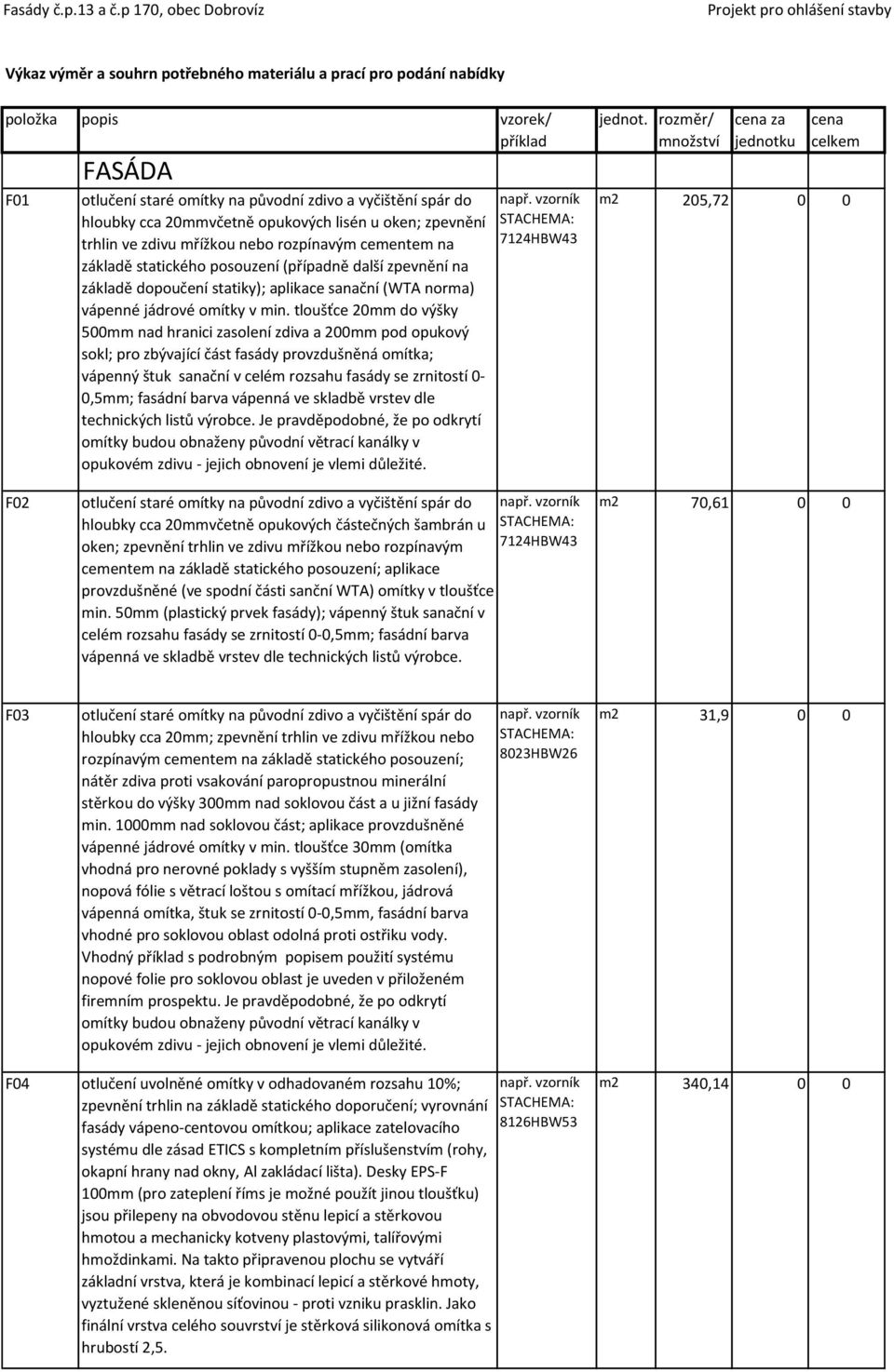

1 Výkaz výměr a souhrn potřebného materiálu a prací pro podání nabídky položka popis vzorek/ příklad F01 FASÁDA otlučení staré omítky na původní zdivo a vyčištění spár do hloubky cca 20mmvčetně opukových lisén u oken; zpevnění trhlin ve zdivu mřížkou nebo rozpínavým cementem na základě statického posouzení (případně další zpevnění na základě dopoučení statiky); aplikace sanační (WTA norma) vápenné jádrové omítky v min. tloušťce 20mm do výšky 500mm nad hranici zasolení zdiva a 200mm pod opukový sokl; pro zbývající část fasády provzdušněná omítka; vápenný štuk sanační v celém rozsahu fasády se zrnitostí 0-0,5mm; fasádní barva vápenná ve skladbě vrstev dle technických listů výrobce. Je pravděpodobné, že po odkrytí omítky budou obnaženy původní větrací kanálky v opukovém zdivu - jejich obnovení je vlemi důležité. 7124HBW43 jednot. rozměr/ množství cena za jednotku cena celkem m2 205, F02 otlučení staré omítky na původní zdivo a vyčištění spár do hloubky cca 20mmvčetně opukových částečných šambrán u oken; zpevnění trhlin ve zdivu mřížkou nebo rozpínavým 7124HBW43 cementem na základě statického posouzení; aplikace provzdušněné (ve spodní části sanční WTA) omítky v tloušťce min. 50mm (plastický prvek fasády); vápenný štuk sanační v celém rozsahu fasády se zrnitostí 0-0,5mm; fasádní barva vápenná ve skladbě vrstev dle technických listů výrobce. m2 70, F03 otlučení staré omítky na původní zdivo a vyčištění spár do hloubky cca 20mm; zpevnění trhlin ve zdivu mřížkou nebo rozpínavým cementem na základě statického posouzení; nátěr zdiva proti vsakování paropropustnou minerální stěrkou do výšky 300mm nad soklovou část a u jižní fasády min. 1000mm nad soklovou část; aplikace provzdušněné vápenné jádrové omítky v min. tloušťce 30mm (omítka vhodná pro nerovné poklady s vyšším stupněm zasolení), nopová fólie s větrací loštou s omítací mřížkou, jádrová vápenná omítka, štuk se zrnitostí 0-0,5mm, fasádní barva vhodné pro soklovou oblast odolná proti ostřiku vody. Vhodný příklad s podrobným popisem použití systému nopové folie pro soklovou oblast je uveden v přiloženém firemním prospektu. Je pravděpodobné, že po odkrytí omítky budou obnaženy původní větrací kanálky v opukovém zdivu - jejich obnovení je vlemi důležité. 8023HBW26 m2 31,9 0 0 F04 otlučení uvolněné omítky v odhadovaném rozsahu 10%; zpevnění trhlin na základě statického doporučení; vyrovnání fasády vápeno-centovou omítkou; aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, Al zakládací lišta). Desky EPS-F 100mm (pro zateplení říms je možné použít jinou tloušťku) hmotou a mechanicky kotveny plastovými, talířovými hmoždinkami. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková silikonová omítka s hrubostí 2, HBW53 m2 340,14 0 0

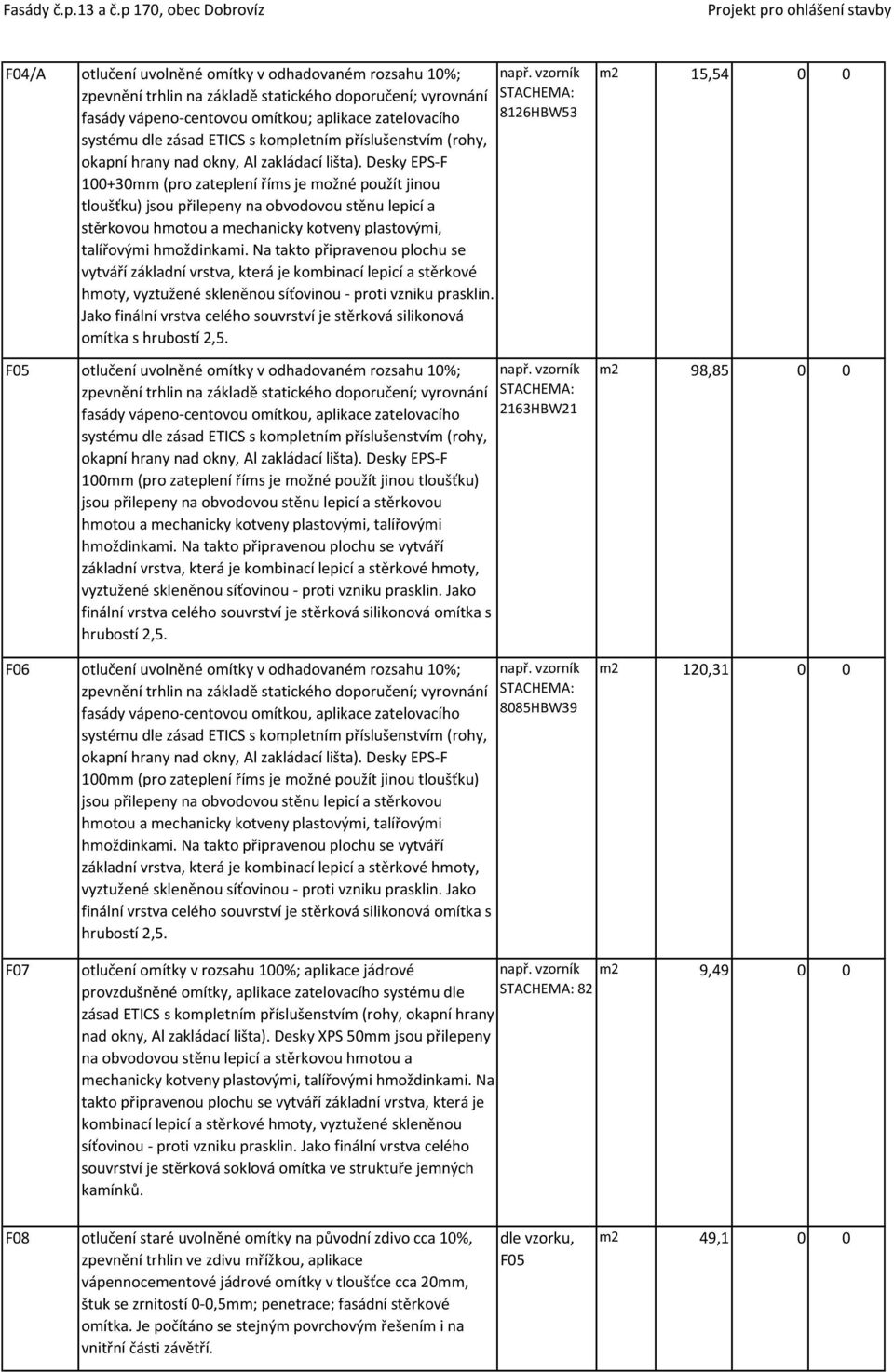

2 F04/A otlučení uvolněné omítky v odhadovaném rozsahu 10%; zpevnění trhlin na základě statického doporučení; vyrovnání fasády vápeno-centovou omítkou; aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, Al zakládací lišta). Desky EPS-F mm (pro zateplení říms je možné použít jinou tloušťku) jsou přilepeny na obvodovou stěnu lepicí a stěrkovou hmotou a mechanicky kotveny plastovými, talířovými hmoždinkami. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková silikonová omítka s hrubostí 2, HBW53 F05 otlučení uvolněné omítky v odhadovaném rozsahu 10%; zpevnění trhlin na základě statického doporučení; vyrovnání fasády vápeno-centovou omítkou, aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, Al zakládací lišta). Desky EPS-F 100mm (pro zateplení říms je možné použít jinou tloušťku) hmotou a mechanicky kotveny plastovými, talířovými hmoždinkami. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková silikonová omítka s hrubostí 2,5. F06 otlučení uvolněné omítky v odhadovaném rozsahu 10%; zpevnění trhlin na základě statického doporučení; vyrovnání fasády vápeno-centovou omítkou, aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, Al zakládací lišta). Desky EPS-F 100mm (pro zateplení říms je možné použít jinou tloušťku) hmotou a mechanicky kotveny plastovými, talířovými hmoždinkami. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková silikonová omítka s hrubostí 2, HBW HBW39 m2 15, m2 98, m2 120, F07 otlučení omítky v rozsahu 100%; aplikace jádrové provzdušněné omítky, aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, Al zakládací lišta). Desky XPS 50mm jsou přilepeny na obvodovou stěnu lepicí a stěrkovou hmotou a mechanicky kotveny plastovými, talířovými hmoždinkami. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková soklová omítka ve struktuře jemných kamínků. 82 m2 9, F08 otlučení staré uvolněné omítky na původní zdivo cca 10%, zpevnění trhlin ve zdivu mřížkou, aplikace vápennocementové jádrové omítky v tloušťce cca 20mm, štuk se zrnitostí 0-0,5mm; penetrace; fasádní stěrkové omítka. Je počítáno se stejným povrchovým řešením i na vnitřní části závětří., F05 m2 49,1 0 0

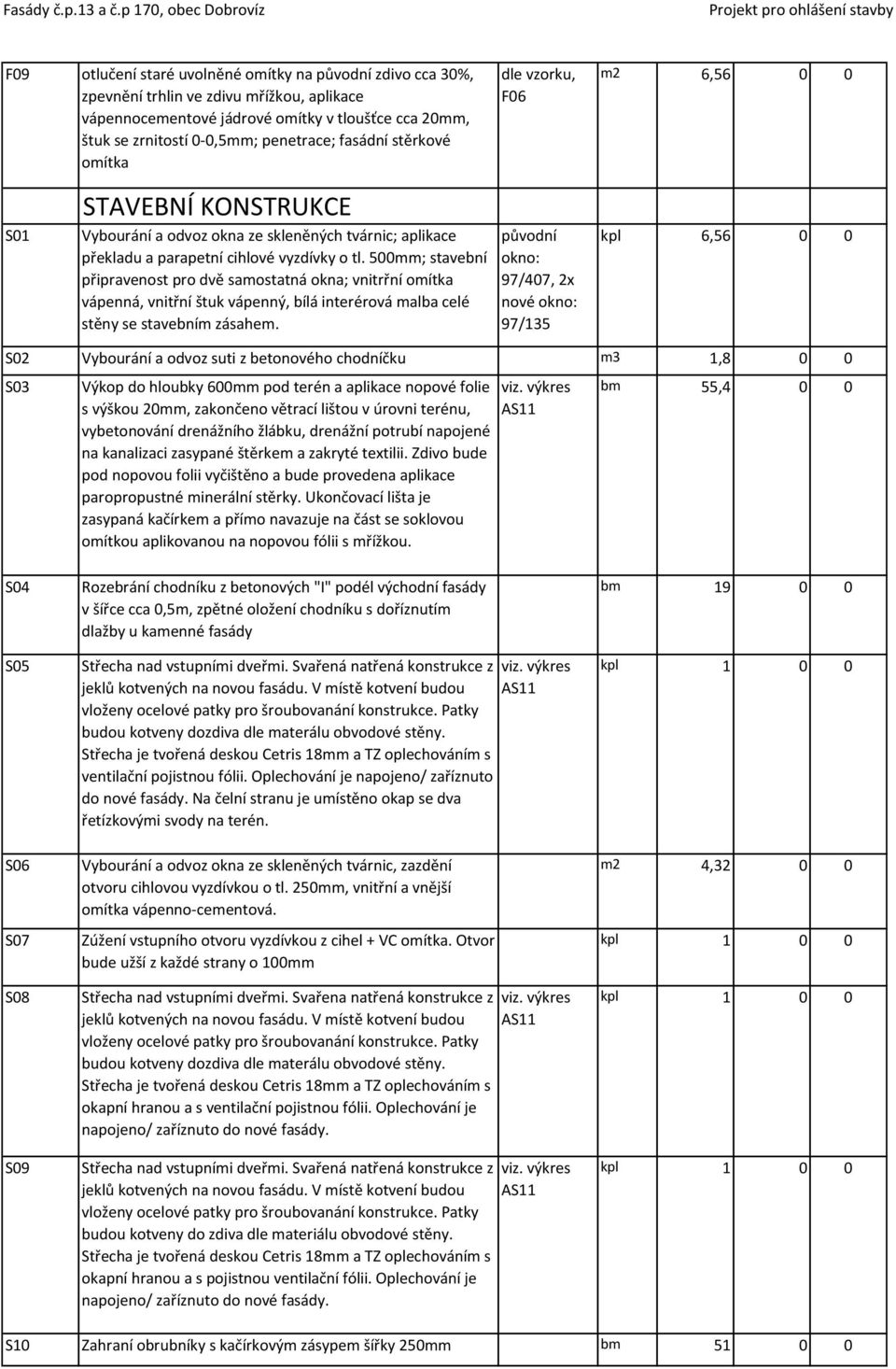

3 F09 otlučení staré uvolněné omítky na původní zdivo cca 30%, zpevnění trhlin ve zdivu mřížkou, aplikace vápennocementové jádrové omítky v tloušťce cca 20mm, štuk se zrnitostí 0-0,5mm; penetrace; fasádní stěrkové omítka, F06 m2 6, S01 STAVEBNÍ KONSTRUKCE Vybourání a odvoz okna ze skleněných tvárnic; aplikace překladu a parapetní cihlové vyzdívky o tl. 500mm; stavební připravenost pro dvě samostatná okna; vnitrřní omítka vápenná, vnitřní štuk vápenný, bílá interérová malba celé stěny se stavebním zásahem. původní okno: 97/407, 2x nové okno: 97/135 kpl 6, S02 Vybourání a odvoz suti z betonového chodníčku m3 1,8 0 0 S03 Výkop do hloubky 600mm pod terén a aplikace nopové folie s výškou 20mm, zakončeno větrací lištou v úrovni terénu, vybetonování drenážního žlábku, drenážní potrubí napojené na kanalizaci zasypané štěrkem a zakryté textilii. Zdivo bude pod nopovou folii vyčištěno a bude provedena aplikace paropropustné minerální stěrky. Ukončovací lišta je zasypaná kačírkem a přímo navazuje na část se soklovou omítkou aplikovanou na nopovou fólii s mřížkou. viz. výkres AS11 bm 55,4 0 0 S04 S05 Rozebrání chodníku z betonových "I" podél východní fasády v šířce cca 0,5m, zpětné oložení chodníku s doříznutím dlažby u kamenné fasády Střecha nad vstupními dveřmi. Svařená natřená konstrukce z viz. výkres jeklů kotvených na novou fasádu. V místě kotvení budou AS11 vloženy ocelové patky pro šroubovanání konstrukce. Patky budou kotveny dozdiva dle materálu obvodové stěny. Střecha je tvořená deskou Cetris 18mm a TZ oplechováním s ventilační pojistnou fólii. Oplechování je napojeno/ zaříznuto do nové fasády. Na čelní stranu je umístěno okap se dva řetízkovými svody na terén. bm S06 S07 S08 S09 Vybourání a odvoz okna ze skleněných tvárnic, zazdění otvoru cihlovou vyzdívkou o tl. 250mm, vnitřní a vnější omítka vápenno-cementová. Zúžení vstupního otvoru vyzdívkou z cihel + VC omítka. Otvor bude užší z každé strany o 100mm Střecha nad vstupními dveřmi. Svařena natřená konstrukce z jeklů kotvených na novou fasádu. V místě kotvení budou vloženy ocelové patky pro šroubovanání konstrukce. Patky budou kotveny dozdiva dle materálu obvodové stěny. Střecha je tvořená deskou Cetris 18mm a TZ oplechováním s okapní hranou a s ventilační pojistnou fólii. Oplechování je napojeno/ zaříznuto do nové fasády. Střecha nad vstupními dveřmi. Svařená natřená konstrukce z jeklů kotvených na novou fasádu. V místě kotvení budou vloženy ocelové patky pro šroubovanání konstrukce. Patky budou kotveny do zdiva dle materiálu obvodové stěny. Střecha je tvořená deskou Cetris 18mm a TZ oplechováním s okapní hranou a s pojistnou ventilační fólii. Oplechování je napojeno/ zaříznuto do nové fasády. viz. výkres AS11 viz. výkres AS11 m2 4, S10 Zahraní obrubníky s kačírkovým zásypem šířky 250mm bm

4 S11 S12 S13 S14 Úprava otoru do sklepa, stávající okénko schozu nahradit ventilační žaluzii v barvě okolní omítky. Po osekání omítky ze soklové oblasti je možné, že budou nalezeny další zazaděná větrací okénka, po provedeném průzkumu je požadavek na jejich obnovění. Obecně je požadavek na obnovení přirozeného větracího systému sklepní části, idáelně otevření volných komínových průduchů a obnovení všech dalších větrací otvorů. celoplošné vyrovnání v tl. cca20mm hrubě nahozené východní fasády kulturního domu VC omítkou pro vytvoření rovného podkladu k aplikaci zaplovacího systému otlučení cca 20% uvolněné omítky, vyspravení trhlin a rozpadlého zdiva od zatékání dešťové vody. Upravení podkladu do stavu pro budoucí lepení zateplovacího systému na sokl. Finální povrch bude ukončen barvou, které umožní pozdější lepení zateplovacího systému a bude sloužit jako dokončení povrcvhu po dobu cca 3 roky, tj. do finálního provedení okolních povrchů komunikací a dokončení stavby v soklové oblasti. Oprava celého kanálového tělasa, nové napojení na kanalizaci, usazení mříže, izolování proti protékání. Do tohoto kanálu je svedená voda z vozovky a dále střešní svod z objektu m2 107, m2 49,6 0 0 S15 Výkop do hloubky 600mm pod terén a aplikace XPS50mm + nopové folie s výškou 12mm, zakončeno větrací lištou v úrovni terénu, vybetonování drenážního žlábku, drenážní potrubí napojené na kanalizaci (drenážní jámu) zasypané štěrkem a zakryté textilii. Původní zdivo bude pod XPS vyrovnáno provětrávánaou omítkou a opatřeou minerální stěrkou. Rovina omítky je jednotná s nadzemní částí. bm V01 VÝPLNĚ OTVORŮ Otlučení omítky ze špalety okna, demonáž parapetu, aplikace ukončovacího omítkového profilu na okno, omítka špalety ve skladbě F01 s tloušťkou dle pozice okna - viditelná část rámu dtto stávající situace, zpětná montáž a utěsnění parapetu 200/135 kpl V02 V03 Otlučení omítky ze špalety dveří, aplikace ukončovacího omítkového profilu na rám dveří, omítka špalety ve skladbě F01 s tloušťkou dle současné pozice dveří - viditelná část rámu dtto stávající situace Otlučení omítky ze špalety dveří, aplikace ukončovacího omítkového profilu na rám dveří, omítka špalety ve skladbě F01 s tloušťkou dle současné pozice dveří - viditelná část rámu dtto stávající situace 135/200 90/200

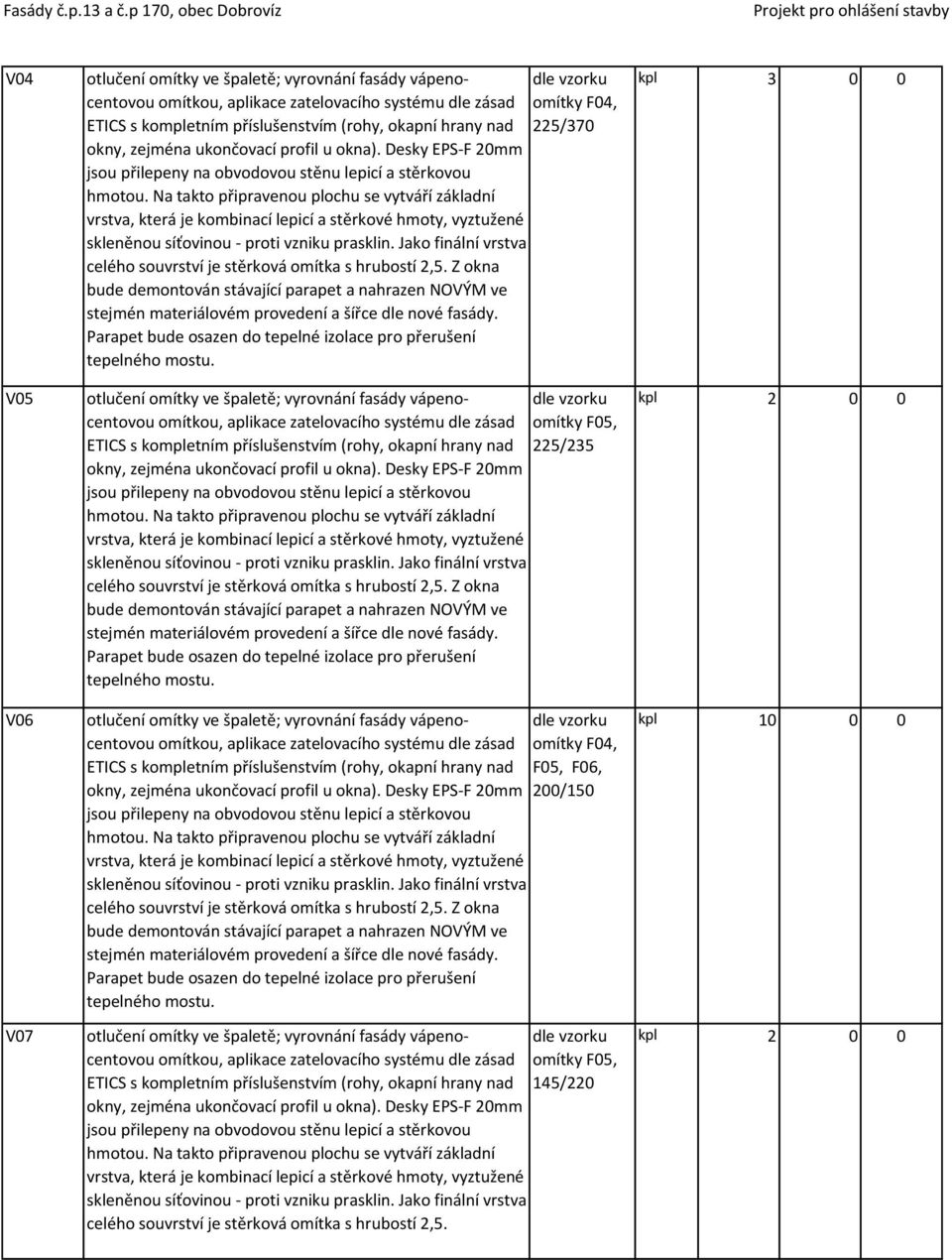

5 V04 V05 V06 V07 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 225/370 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 225/235 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad F05, F06, 200/150 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 145/220 celého souvrství je stěrková omítka s hrubostí 2,5. kpl kpl kpl kpl 2 0 0

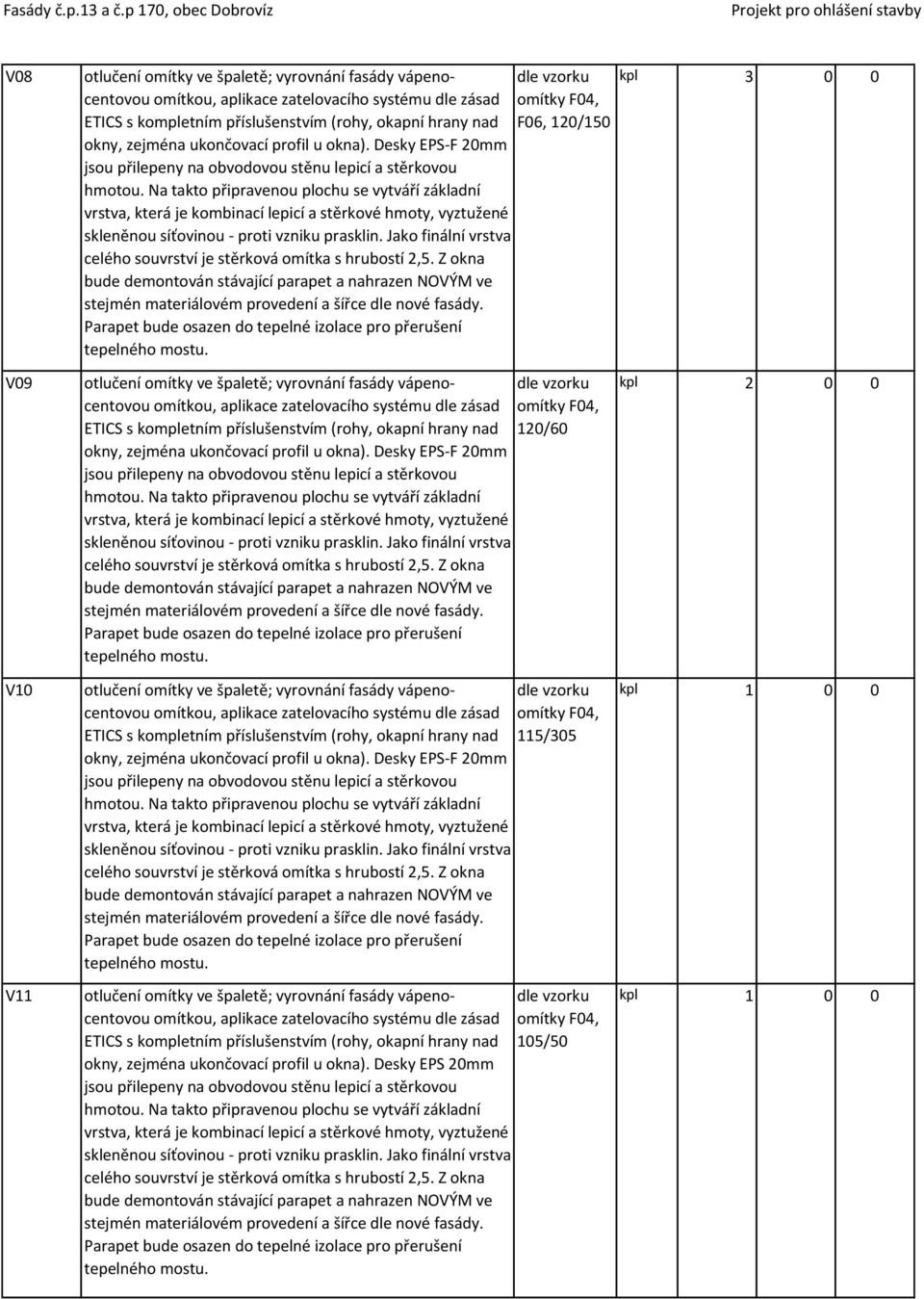

6 V08 V09 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad F06, 120/150 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 120/60 kpl kpl V10 V11 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 115/305 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 105/50 okny, zejména ukončovací profil u okna). Desky EPS 20mm

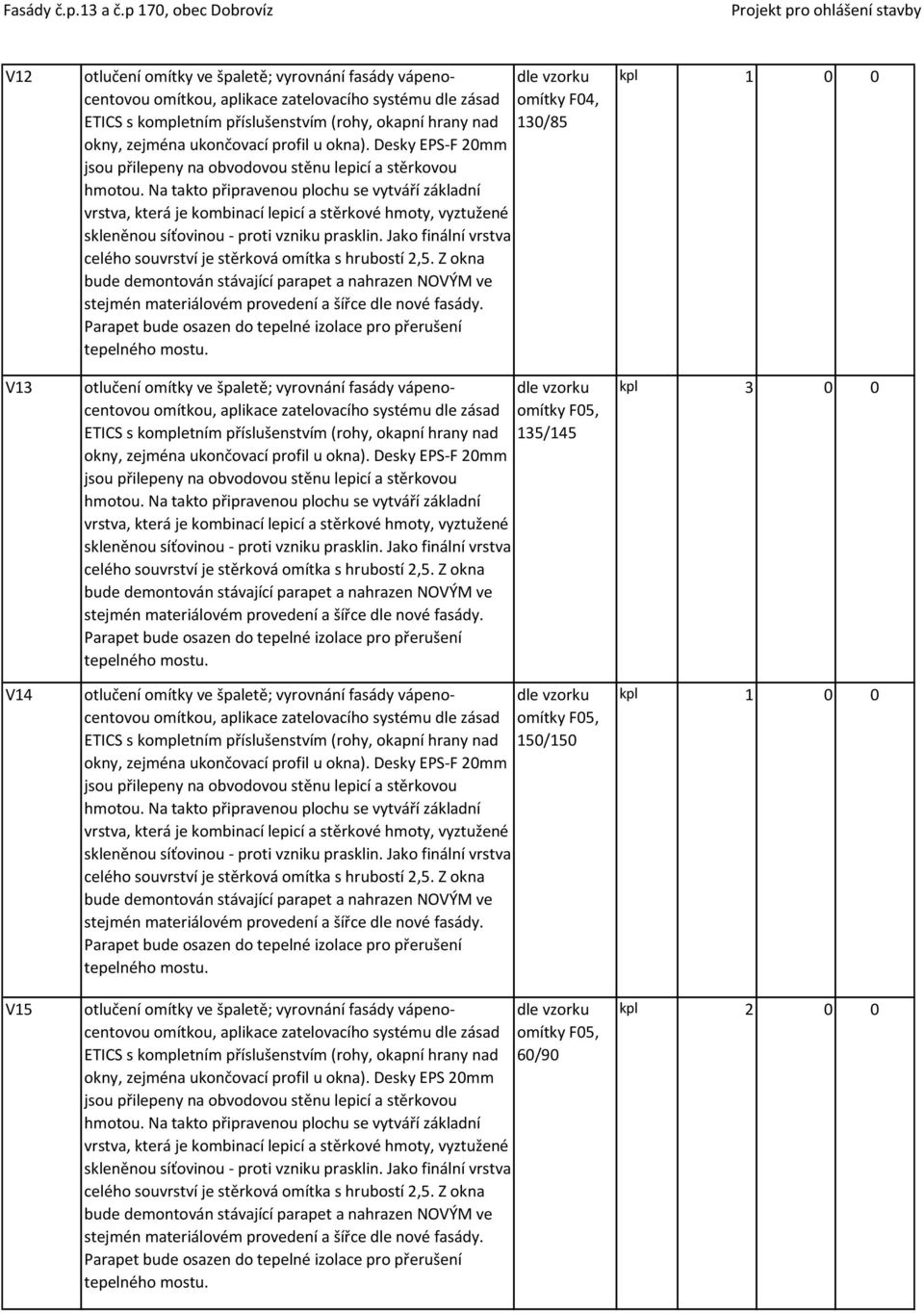

7 V12 V13 V14 V15 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 130/85 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 135/145 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 150/150 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 60/90 okny, zejména ukončovací profil u okna). Desky EPS 20mm kpl kpl 2 0 0

8 V16 V17 V18 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 118/308 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad F06, 90/60 ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 90/200 celého souvrství je stěrková omítka s hrubostí 2,5. kpl V19 omítkou, aplikace zatelovacího systému dle zásad omítky F06, ETICS s kompletním příslušenstvím (rohy, okapní hrany nad 140/210 celého souvrství je stěrková omítka s hrubostí 2,5. V20 Nové dřevěné okno EURO, provedení totožné se zbývajícími okny na fasádě, povrchová úprava barva slonová kost, parapet vnější bílý plech, parapet vnitřní bílé lamino. Okno bude mít komplikovaný přístup, údržby, mytí - jedná se o požadavek uživatele pro osazení tohoto okna do schodiště. Všechna křídla otevíravá. Aplikace ukončovacího omítkového profilu na okno, omítka špalety ve skladbě F01 s tloušťkou dle pozice okna - viditelná část rámu dtto stávající situace. 100/135

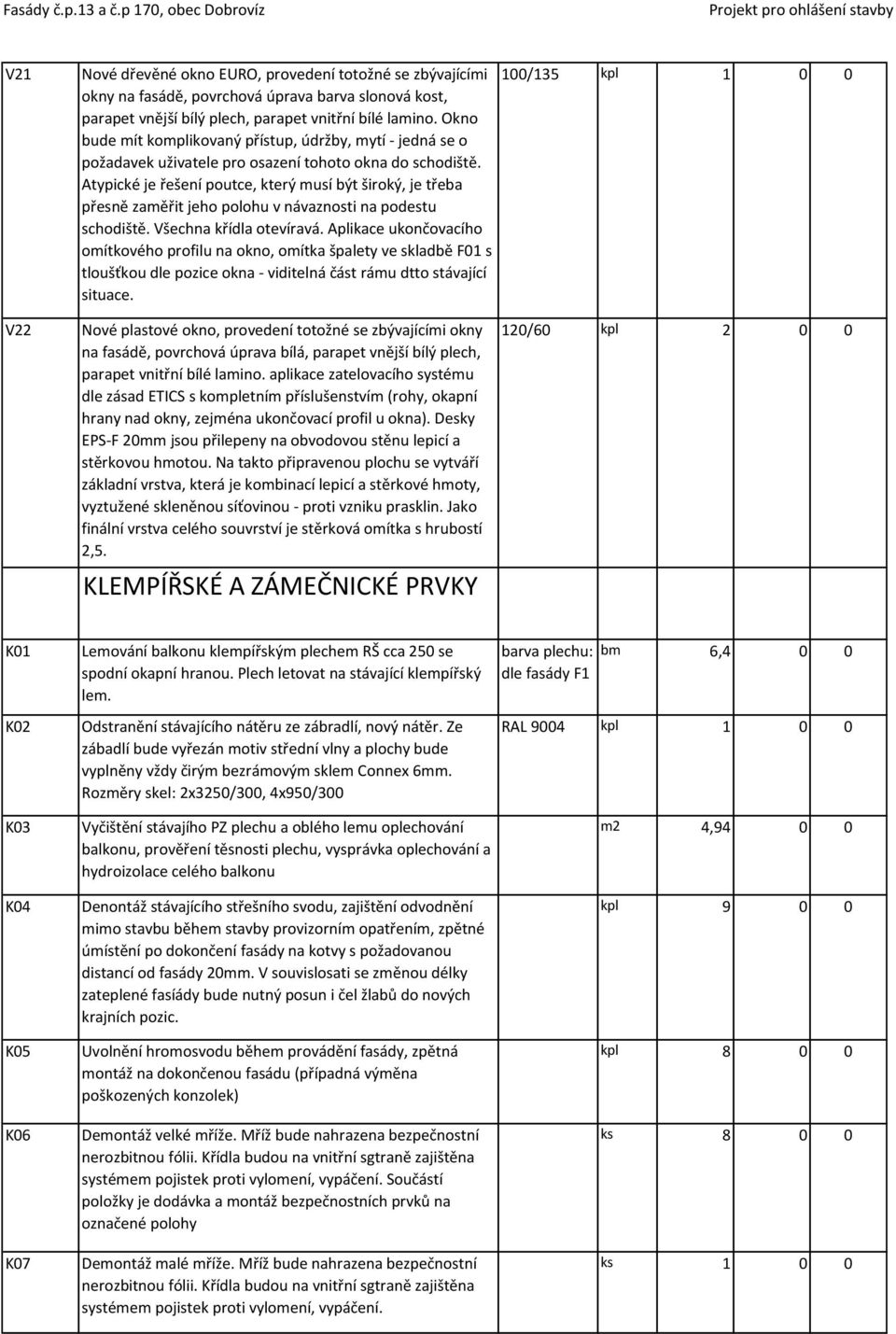

9 V21 Nové dřevěné okno EURO, provedení totožné se zbývajícími okny na fasádě, povrchová úprava barva slonová kost, parapet vnější bílý plech, parapet vnitřní bílé lamino. Okno bude mít komplikovaný přístup, údržby, mytí - jedná se o požadavek uživatele pro osazení tohoto okna do schodiště. Atypické je řešení poutce, který musí být široký, je třeba přesně zaměřit jeho polohu v návaznosti na podestu schodiště. Všechna křídla otevíravá. Aplikace ukončovacího omítkového profilu na okno, omítka špalety ve skladbě F01 s tloušťkou dle pozice okna - viditelná část rámu dtto stávající situace. 100/135 V22 Nové plastové okno, provedení totožné se zbývajícími okny na fasádě, povrchová úprava bílá, parapet vnější bílý plech, parapet vnitřní bílé lamino. aplikace zatelovacího systému dle zásad ETICS s kompletním příslušenstvím (rohy, okapní hrany nad okny, zejména ukončovací profil u okna). Desky EPS-F 20mm jsou přilepeny na obvodovou stěnu lepicí a stěrkovou hmotou. Na takto připravenou plochu se vytváří základní vrstva, která je kombinací lepicí a stěrkové hmoty, vyztužené skleněnou síťovinou - proti vzniku prasklin. Jako finální vrstva celého souvrství je stěrková omítka s hrubostí 2,5. KLEMPÍŘSKÉ A ZÁMEČNICKÉ PRVKY 120/60 kpl K01 K02 K03 K04 K05 K06 K07 Lemování balkonu klempířským plechem RŠ cca 250 se spodní okapní hranou. Plech letovat na stávající klempířský lem. Odstranění stávajícího nátěru ze zábradlí, nový nátěr. Ze zábadlí bude vyřezán motiv střední vlny a plochy bude vyplněny vždy čirým bezrámovým sklem Connex 6mm. Rozměry skel: 2x3250/300, 4x950/300 Vyčištění stávajího PZ plechu a oblého lemu oplechování balkonu, prověření těsnosti plechu, vysprávka oplechování a hydroizolace celého balkonu Denontáž stávajícího střešního svodu, zajištění odvodnění mimo stavbu během stavby provizorním opatřením, zpětné úmístění po dokončení fasády na kotvy s požadovanou distancí od fasády 20mm. V souvislosati se změnou délky zateplené fasíády bude nutný posun i čel žlabů do nových krajních pozic. Uvolnění hromosvodu během provádění fasády, zpětná montáž na dokončenou fasádu (případná výměna poškozených konzolek) Demontáž velké mříže. Mříž bude nahrazena bezpečnostní nerozbitnou fólii. Křídla budou na vnitřní sgtraně zajištěna systémem pojistek proti vylomení, vypáčení. Součástí položky je dodávka a montáž bezpečnostních prvků na označené polohy Demontáž malé mříže. Mříž bude nahrazena bezpečnostní nerozbitnou fólii. Křídla budou na vnitřní sgtraně zajištěna systémem pojistek proti vylomení, vypáčení. barva plechu: dle fasády F1 bm 6,4 0 0 RAL 9004 m2 4, kpl kpl ks ks 1 0 0

10 K08 Demontáž dvoukřídlové vstupní mříže po dobu stavby pro vyzdění nové špalety. Mříž bude na obou vnějších stranách zmenšena o 100 mm a vzniklá zbytkové mezera v rozměru pole mříže zaplněna stávajícím kovářským motivem. Nový nátěr mříže a zpětná montáž po dokončení fasády. RAL 9004 ks K09 K10 K11 K12 Z01 Z02 Oplechování koruny stěny v šířce dle nové fasády, RŠ cca 600 plech LINDDAB Oplechování koruny stěny v šířce dle nové fasády, RŠ cca 600 plech LINDDAB Oplechování koruny stěny v šířce dle nové fasády, RŠ cca 600 plech LINDDAB Oplechování koruny stěny v šířce dle nové fasády, RŠ cca 600 plech LINDDAB ZDRAVOTECHNICKÉ INSTALACE Výkop do hloubky cca 800mm s uložením plastového kanalizačního potrubí DN125 napojeného do dešťové kanalizace v oblasti kanálu gajgr na stávající střešní svod, svislé napojení na novou dešťovou kanalizaci, včetně úpravy stávající kanalizace v případě optavených napojení u východní fasády čp13 bm bm bm bm 6,5 0 0 bm ks D01 DOPLŇKY Demontáž úřední desky, opatření novou barvou, zpětná montáž po dokončení fasády RAL 9004 ks D02 Nátěr dvířek a rámu skříně elektro, HUP dle barvy fasády, barva RAL dle ks opatření původními info stítky. V případě fasády se zateplením bude nutné osazení nového ráměčku pro kotvení dvířek v nové rovině fasády. fasády D03 D04 Sejmutí, vyčištění a znovu osazení malé cedule nebo zařízení, vybavení, včetně případné úpravy délky připojení pro novou tloušťku fasády Osazení malé větrací mřížky na potrubí, úprav délky potrubí pro napojení mřížky v rovině nové fasády, různé rozměry dle situace, mřížka kovová cca 150/150mm vždy v barvě fasády ks ks D05 Průchod odkouření nebo obdobného ventilační potrubí přes fasádu, zajištění ochrany během sdavby, dilatace průchodu fasádou, úprava délky napojení dle nové úrovně fasády, vyčištění ks D06 Demontáž, očištění, nový nátěr, úprava napojovacího potrubí pro větší stávající mřížku na fasádě vždy v barvě fasády ks D07 Sejmutí velkých cedulí firemního značení restaurace. Cedule bude nahrazena vymezenou plochou pro umístění budoucího firemního značení. Tato plocha je tvořená deskou Cetris osazenou do oc. rámu proti kroucení a kotvenou na novou fasádu. Součástí jsou vždy tři vývody pro nové osvětlení. ks D08 Demontáž dřevěného plotu, úprava délky a zpětná montáž po dokončení fasády, oprava, např nové zprovoznění branky apod. ks 2 0 0

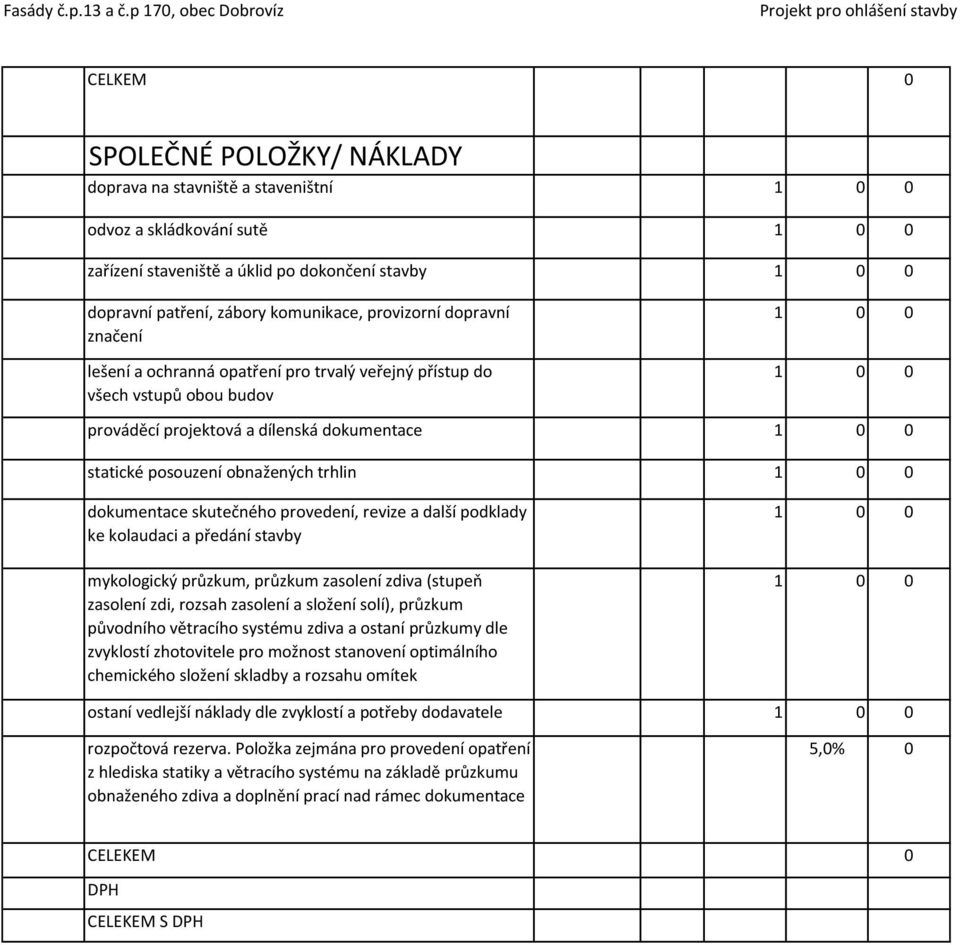

11 CELKEM 0 SPOLEČNÉ POLOŽKY/ NÁKLADY doprava na stavniště a staveništní odvoz a skládkování sutě zařízení staveniště a úklid po dokončení stavby dopravní patření, zábory komunikace, provizorní dopravní značení lešení a ochranná opatření pro trvalý veřejný přístup do všech vstupů obou budov prováděcí projektová a dílenská dokumentace statické posouzení obnažených trhlin dokumentace skutečného provedení, revize a další podklady ke kolaudaci a předání stavby mykologický průzkum, průzkum zasolení zdiva (stupeň zasolení zdi, rozsah zasolení a složení solí), průzkum původního větracího systému zdiva a ostaní průzkumy dle zvyklostí zhotovitele pro možnost stanovení optimálního chemického složení skladby a rozsahu omítek ostaní vedlejší náklady dle zvyklostí a potřeby dodavatele rozpočtová rezerva. Položka zejmána pro provedení opatření z hlediska statiky a větracího systému na základě průzkumu obnaženého zdiva a doplnění prací nad rámec dokumentace 5,0% 0 CELEKEM 0 DPH CELEKEM S DPH
