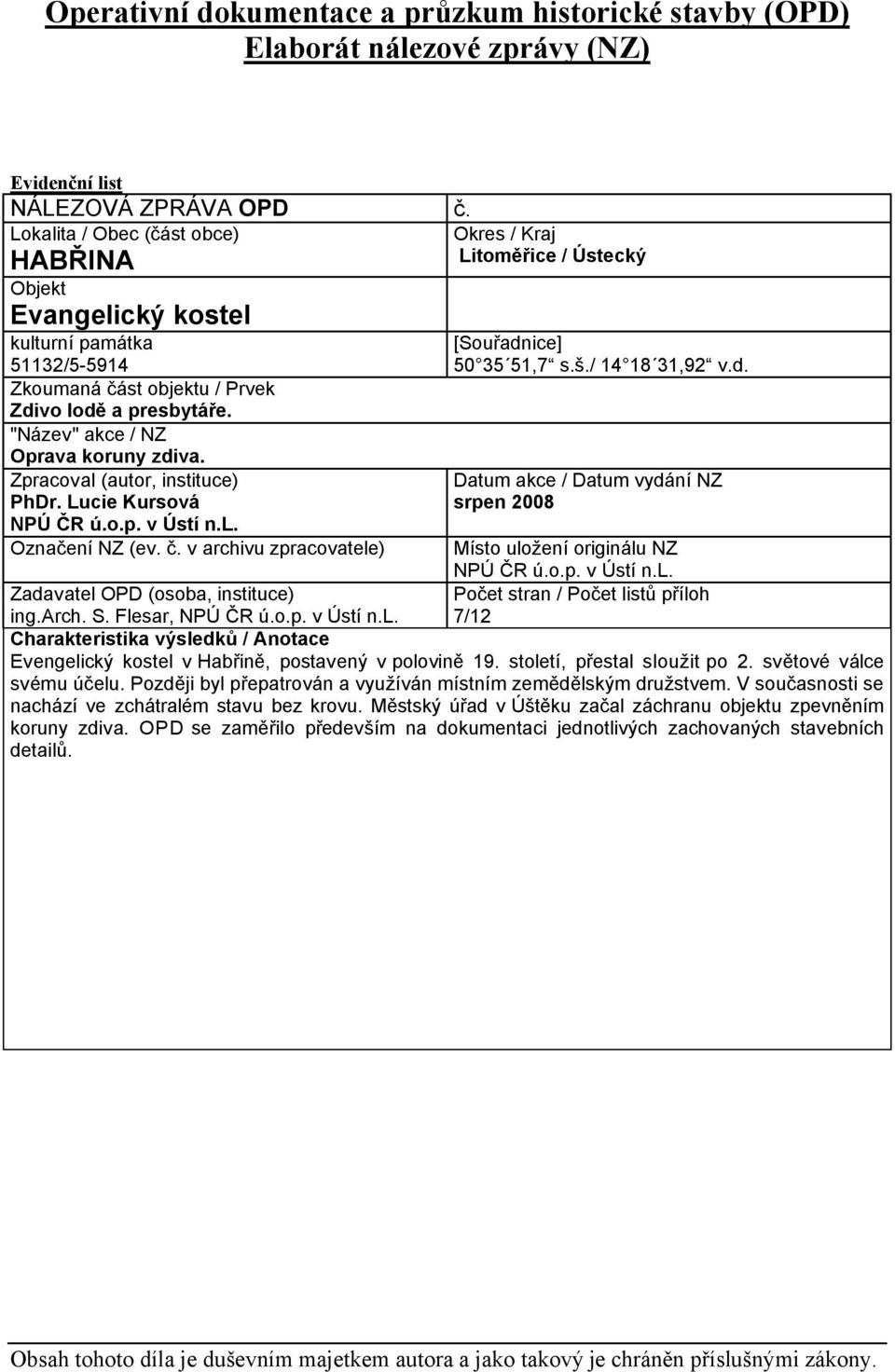

1 Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ) Evidenční list NÁLEZOVÁ ZPRÁVA OPD č. HABŘINA Objekt Evangelický kostel kulturní památka 51132/ "Název" akce / NZ Oprava koruny zdiva. Zpracoval (autor, instituce) PhDr. Lucie Kursová NPÚ ČR ú.o.p. v Ústí n.l. Označení NZ (ev. č. v archivu zpracovatele) [Souřadnice] ,7 s.š./ ,92 v.d. Datum akce / Datum vydání NZ srpen 2008 Místo uložení originálu NZ NPÚ ČR ú.o.p. v Ústí n.l. Počet stran / Počet listů příloh 7/12 Zadavatel OPD (osoba, instituce) ing.arch. S. Flesar, NPÚ ČR ú.o.p. v Ústí n.l. Charakteristika výsledků / Anotace Evengelický kostel v Habřině, postavený v polovině 19. století, přestal sloužit po 2. světové válce svému účelu. Později byl přepatrován a využíván místním zemědělským družstvem. V současnosti se nachází ve zchátralém stavu bez krovu. Městský úřad v Úštěku začal záchranu objektu zpevněním koruny zdiva. OPD se zaměřilo především na dokumentaci jednotlivých zachovaných stavebních detailů. Obsah tohoto díla je duševním majetkem autora a jako takový je chráněn příslušnými zákony.

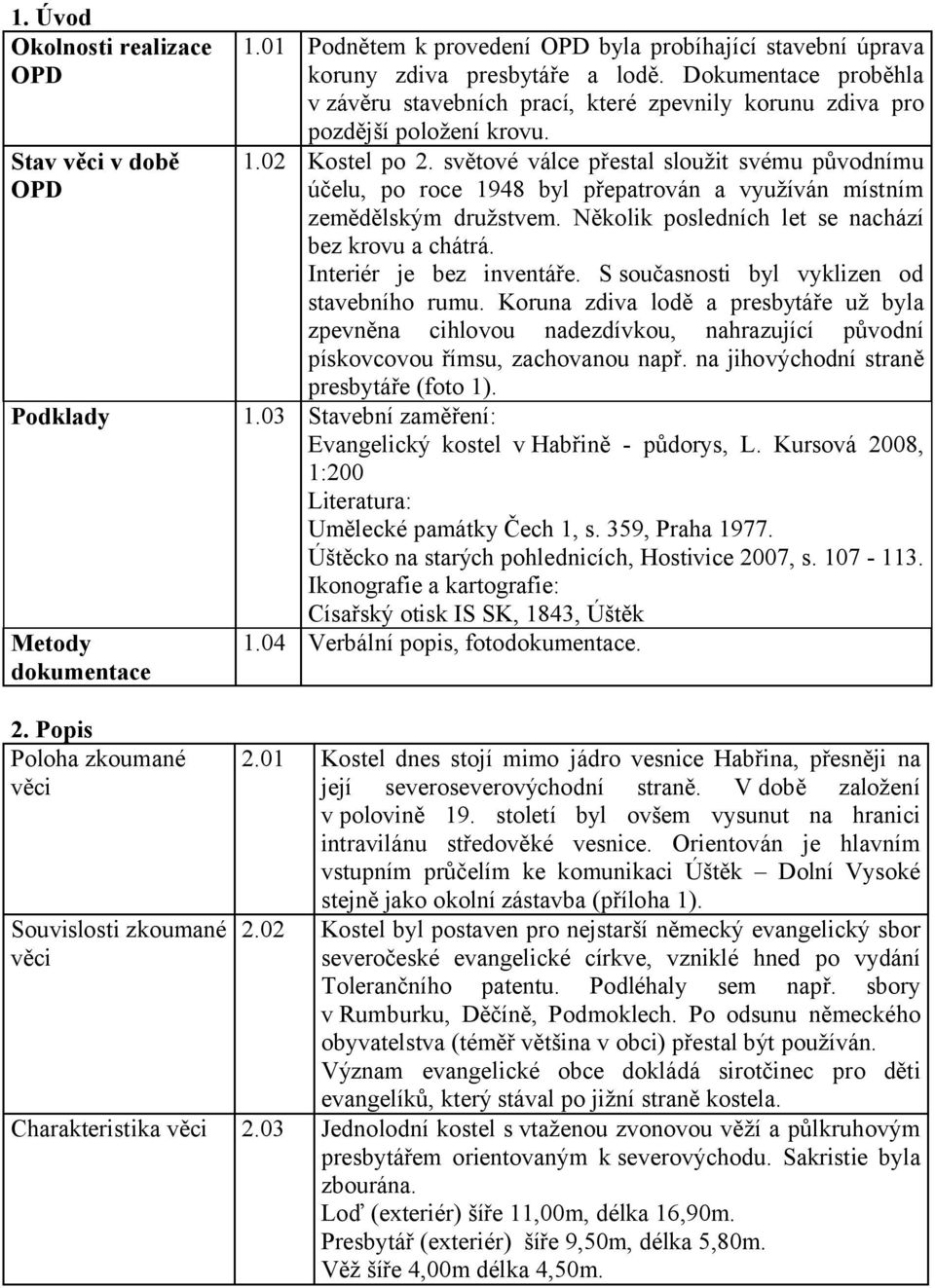

2 1. Úvod Okolnosti realizace OPD Stav věci v době OPD 1.01 Podnětem k provedení OPD byla probíhající stavební úprava koruny zdiva presbytáře a lodě. Dokumentace proběhla v závěru stavebních prací, které zpevnily korunu zdiva pro pozdější položení krovu Kostel po 2. světové válce přestal sloužit svému původnímu účelu, po roce 1948 byl přepatrován a využíván místním zemědělským družstvem. Několik posledních let se nachází bez krovu a chátrá. Interiér je bez inventáře. S současnosti byl vyklizen od stavebního rumu. Koruna zdiva lodě a presbytáře už byla zpevněna cihlovou nadezdívkou, nahrazující původní pískovcovou římsu, zachovanou např. na jihovýchodní straně presbytáře (foto 1). Podklady 1.03 Stavební zaměření: Evangelický kostel vhabřině - půdorys, L. Kursová 2008, 1:200 Literatura: Umělecké památky Čech 1, s. 359, Praha Úštěcko na starých pohlednicích, Hostivice 2007, s Ikonografie a kartografie: Císařský otisk IS SK, 1843, Úštěk Metody dokumentace 2. Popis Poloha zkoumané věci Souvislosti zkoumané věci 1.04 Verbální popis, fotodokumentace Kostel dnes stojí mimo jádro vesnice, přesněji na její severoseverovýchodní straně. V době založení v polovině 19. století byl ovšem vysunut na hranici intravilánu středověké vesnice. Orientován je hlavním vstupním průčelím ke komunikaci Úštěk Dolní Vysoké stejně jako okolní zástavba (příloha 1) Kostel byl postaven pro nejstarší německý evangelický sbor severočeské evangelické církve, vzniklé hned po vydání Tolerančního patentu. Podléhaly sem např. sbory v Rumburku, Děčíně, Podmoklech. Po odsunu německého obyvatelstva (téměř většina v obci) přestal být používán. Význam evangelické obce dokládá sirotčinec pro děti evangelíků, který stával po jižní straně kostela. Charakteristika věci 2.03 Jednolodní kostel s vtaženou zvonovou věží a půlkruhovým presbytářem orientovaným k severovýchodu. Sakristie byla zbourána. Loď (exteriér) šíře 11,00m, délka 16,90m. Presbytář (exteriér) šíře 9,50m, délka 5,80m. Věž šíře 4,00m délka 4,50m.

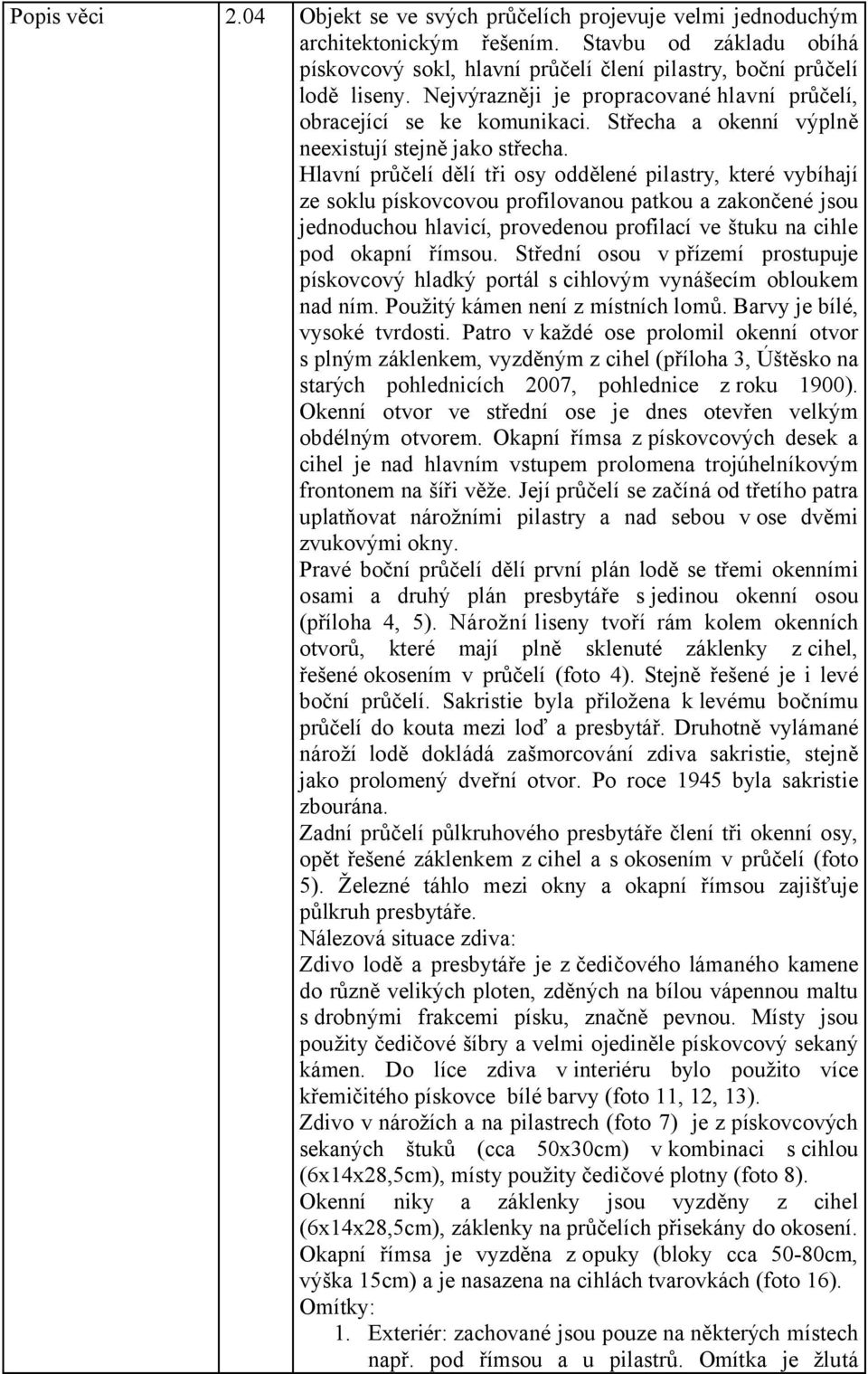

3 Popis věci 2.04 Objekt se ve svých průčelích projevuje velmi jednoduchým architektonickým řešením. Stavbu od základu obíhá pískovcový sokl, hlavní průčelí člení pilastry, boční průčelí lodě liseny. Nejvýrazněji je propracované hlavní průčelí, obracející se ke komunikaci. Střecha a okenní výplně neexistují stejně jako střecha. Hlavní průčelí dělí tři osy oddělené pilastry, které vybíhají ze soklu pískovcovou profilovanou patkou a zakončené jsou jednoduchou hlavicí, provedenou profilací ve štuku na cihle pod okapní římsou. Střední osou v přízemí prostupuje pískovcový hladký portál s cihlovým vynášecím obloukem nad ním. Použitý kámen není z místních lomů. Barvy je bílé, vysoké tvrdosti. Patro v každé ose prolomil okenní otvor s plným záklenkem, vyzděným z cihel (příloha 3, Úštěsko na starých pohlednicích 2007, pohlednice z roku 1900). Okenní otvor ve střední ose je dnes otevřen velkým obdélným otvorem. Okapní římsa z pískovcových desek a cihel je nad hlavním vstupem prolomena trojúhelníkovým frontonem na šíři věže. Její průčelí se začíná od třetího patra uplatňovat nárožními pilastry a nad sebou v ose dvěmi zvukovými okny. Pravé boční průčelí dělí první plán lodě se třemi okenními osami a druhý plán presbytáře s jedinou okenní osou (příloha 4, 5). Nárožní liseny tvoří rám kolem okenních otvorů, které mají plně sklenuté záklenky z cihel, řešené okosením v průčelí (foto 4). Stejně řešené je i levé boční průčelí. Sakristie byla přiložena k levému bočnímu průčelí do kouta mezi loď a presbytář. Druhotně vylámané nároží lodě dokládá zašmorcování zdiva sakristie, stejně jako prolomený dveřní otvor. Po roce 1945 byla sakristie zbourána. Zadní průčelí půlkruhového presbytáře člení tři okenní osy, opět řešené záklenkem z cihel a s okosením v průčelí (foto 5). Železné táhlo mezi okny a okapní římsou zajišťuje půlkruh presbytáře. Nálezová situace zdiva: je z čedičového lámaného kamene do různě velikých ploten, zděných na bílou vápennou maltu s drobnými frakcemi písku, značně pevnou. Místy jsou použity čedičové šíbry a velmi ojediněle pískovcový sekaný kámen. Do líce zdiva v interiéru bylo použito více křemičitého pískovce bílé barvy (foto 11, 12, 13). Zdivo v nárožích a na pilastrech (foto 7) je z pískovcových sekaných štuků (cca 50x30cm) v kombinaci s cihlou (6x14x28,5cm), místy použity čedičové plotny (foto 8). Okenní niky a záklenky jsou vyzděny z cihel (6x14x28,5cm), záklenky na průčelích přisekány do okosení. Okapní římsa je vyzděna z opuky (bloky cca 50-80cm, výška 15cm) a je nasazena na cihlách tvarovkách (foto 16). Omítky: 1. Exteriér: zachované jsou pouze na některých místech např. pod římsou a u pilastrů. Omítka je žlutá

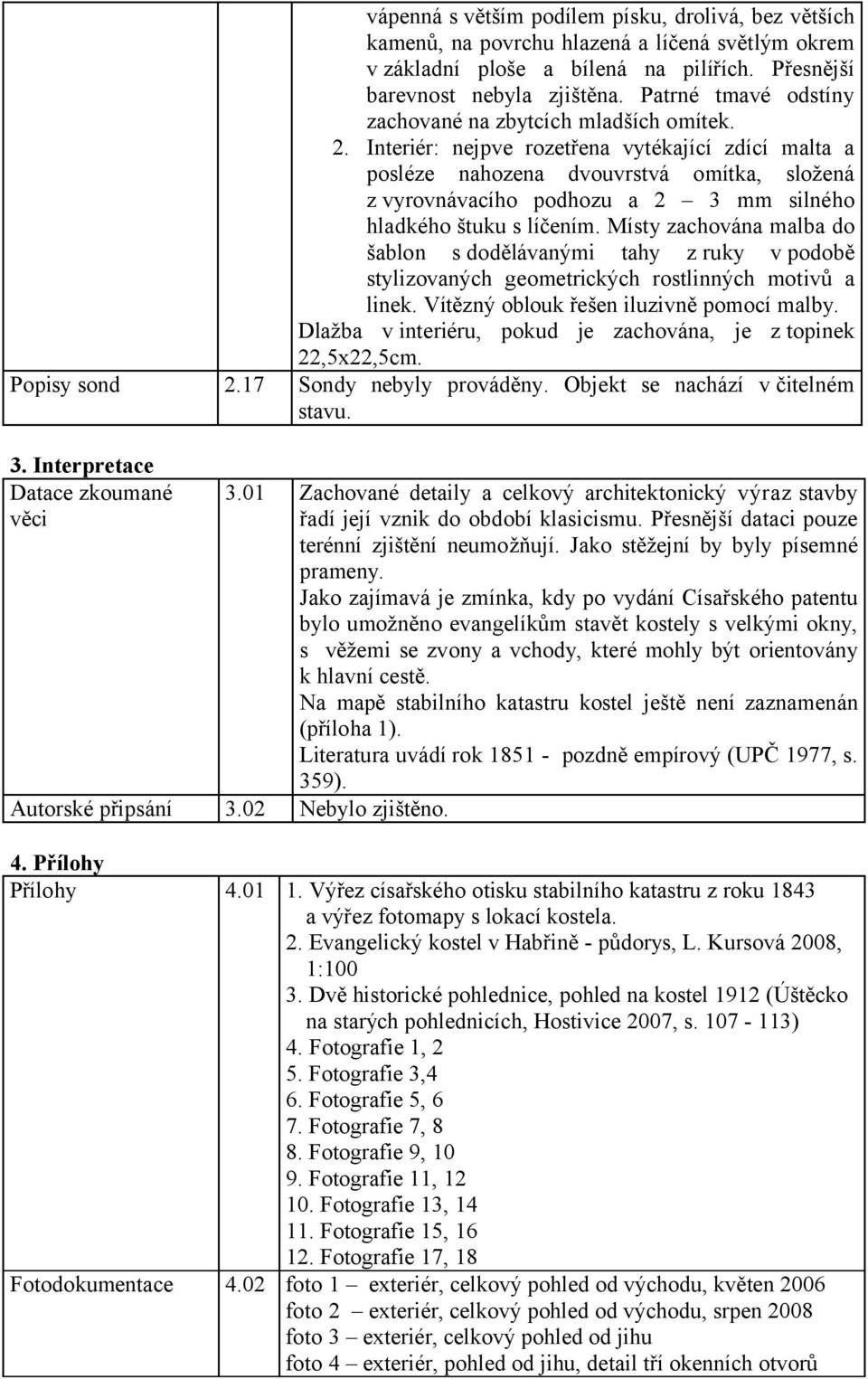

4 vápenná s větším podílem písku, drolivá, bez větších kamenů, na povrchu hlazená a líčená světlým okrem v základní ploše a bílená na pilířích. Přesnější barevnost nebyla zjištěna. Patrné tmavé odstíny zachované na zbytcích mladších omítek. 2. Interiér: nejpve rozetřena vytékající zdící malta a posléze nahozena dvouvrstvá omítka, složená z vyrovnávacího podhozu a 2 3 mm silného hladkého štuku s líčením. Místy zachována malba do šablon s dodělávanými tahy z ruky vpodobě stylizovaných geometrických rostlinných motivů a linek. Vítězný oblouk řešen iluzivně pomocí malby. Dlažba v interiéru, pokud je zachována, je z topinek 22,5x22,5cm. Popisy sond 2.17 Sondy nebyly prováděny. Objekt se nachází v čitelném stavu. 3. Interpretace Datace zkoumané věci 3.01 Zachované detaily a celkový architektonický výraz stavby řadí její vznik do období klasicismu. Přesnější dataci pouze terénní zjištění neumožňují. Jako stěžejní by byly písemné prameny. Jako zajímavá je zmínka, kdy po vydání Císařského patentu bylo umožněno evangelíkům stavět kostely s velkými okny, s věžemi se zvony a vchody, které mohly být orientovány k hlavní cestě. Na mapě stabilního katastru kostel ještě není zaznamenán (příloha 1). Literatura uvádí rok pozdně empírový (UPČ 1977, s. 359). Autorské připsání 3.02 Nebylo zjištěno. 4. Přílohy Přílohy Výřez císařského otisku stabilního katastru z roku 1843 a výřez fotomapy s lokací kostela. 2. Evangelický kostel v Habřině - půdorys, L. Kursová 2008, 1: Dvě historické pohlednice, pohled na kostel 1912 (Úštěcko na starých pohlednicích, Hostivice 2007, s ) 4. Fotografie 1, 2 5. Fotografie 3,4 6. Fotografie 5, 6 7. Fotografie 7, 8 8. Fotografie 9, Fotografie 11, Fotografie 13, Fotografie 15, Fotografie 17, 18 Fotodokumentace 4.02 foto 1 exteriér, celkový pohled od východu, květen 2006 foto 2 exteriér, celkový pohled od východu, srpen 2008 foto 3 exteriér, celkový pohled od jihu foto 4 exteriér, pohled od jihu, detail tří okenních otvorů

5 foto 5 exteriér, pohled od severovýchodu foto 6 exteriér, hlavní průčelí, pohled od jihozápadu foto 7 exteriér, jihovýchodní nároží lodě foto 8 exteriér, hlavní průčelí, detail lévého pilíře foto 9 interiér, pohled do presbytáře foto 10 interiér, pohled k hlavnímu vchodu foto 11 interiér, pohled z presbytátáře do lodě a směrem k věži, severní strana foto 12 interiér, pohled z presbytátáře do lodě a směrem k věži, jižní strana foto 13 interiér, pohled do presbytáře foto 14 interiér, pohled z lodě směrem k věži, detail po stopách zábradlí empory, která byla situována v šíři kostela u věže foto 15 interiér, jihozápadní kout lodě, otisk klenby, pod kterou stoupalo schodiště na emporu foto 16 interiér, severozápadní kout lodě, klenba empory foto 17 pohled na věž z lodě, na průčelí věže je čitelný sklon valbové střechy foto 18 pohled na věž z lodě, v omítce je čitelný otisk sklonu valbové střechy

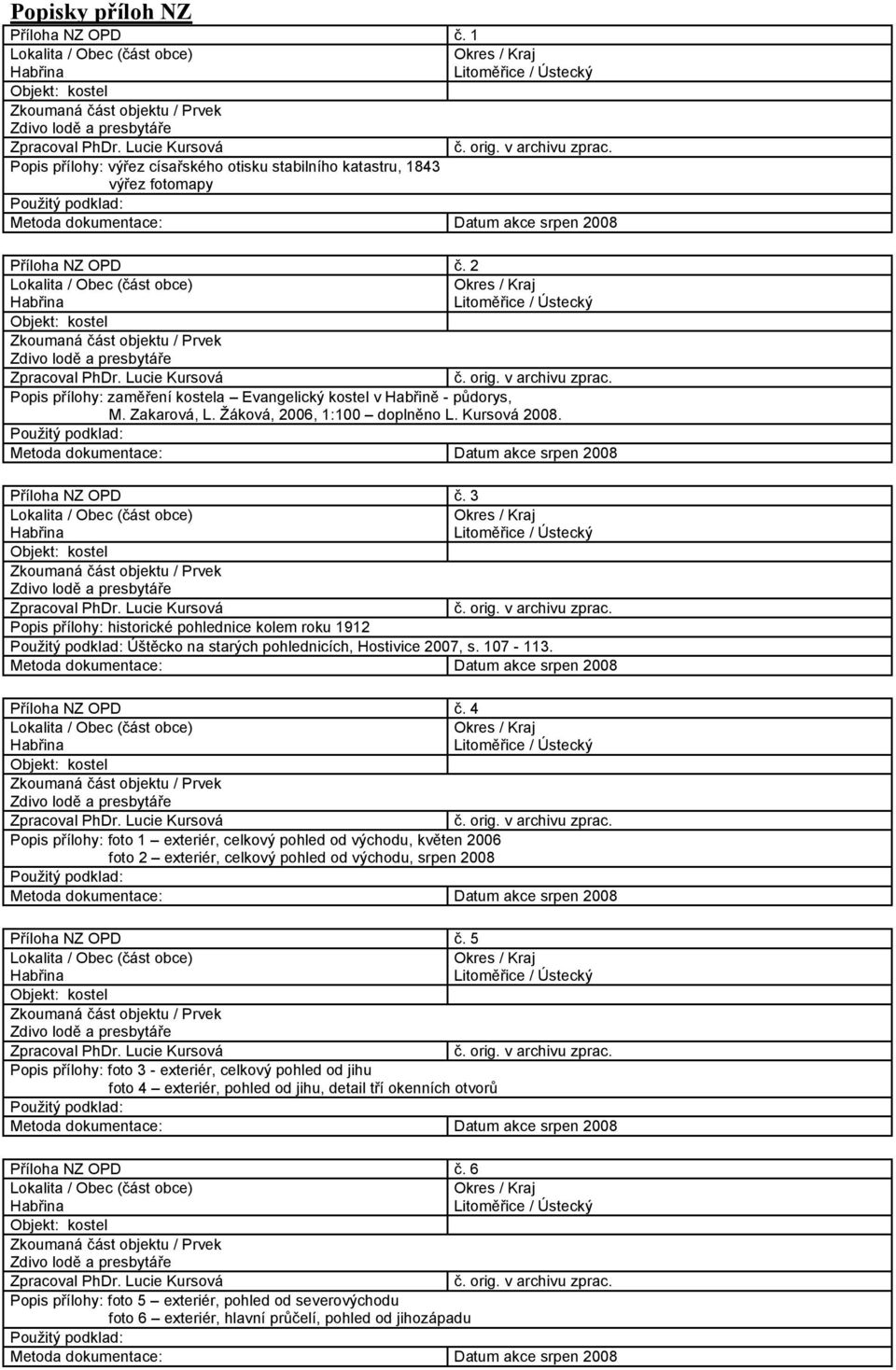

6 Popisky příloh NZ Příloha NZ OPD č. 1 Popis přílohy: výřez císařského otisku stabilního katastru, 1843 výřez fotomapy Příloha NZ OPD č. 2 Popis přílohy: zaměření kostela Evangelický kostel v Habřině - půdorys, M. Zakarová, L. Žáková, 2006, 1:100 doplněno L. Kursová Příloha NZ OPD č. 3 Popis přílohy: historické pohlednice kolem roku 1912 Úštěcko na starých pohlednicích, Hostivice 2007, s Příloha NZ OPD č. 4 Popis přílohy: foto 1 exteriér, celkový pohled od východu, květen 2006 foto 2 exteriér, celkový pohled od východu, srpen 2008 Příloha NZ OPD č. 5 Popis přílohy: foto 3 - exteriér, celkový pohled od jihu foto 4 exteriér, pohled od jihu, detail tří okenních otvorů Popis přílohy: foto 5 exteriér, pohled od severovýchodu foto 6 exteriér, hlavní průčelí, pohled od jihozápadu

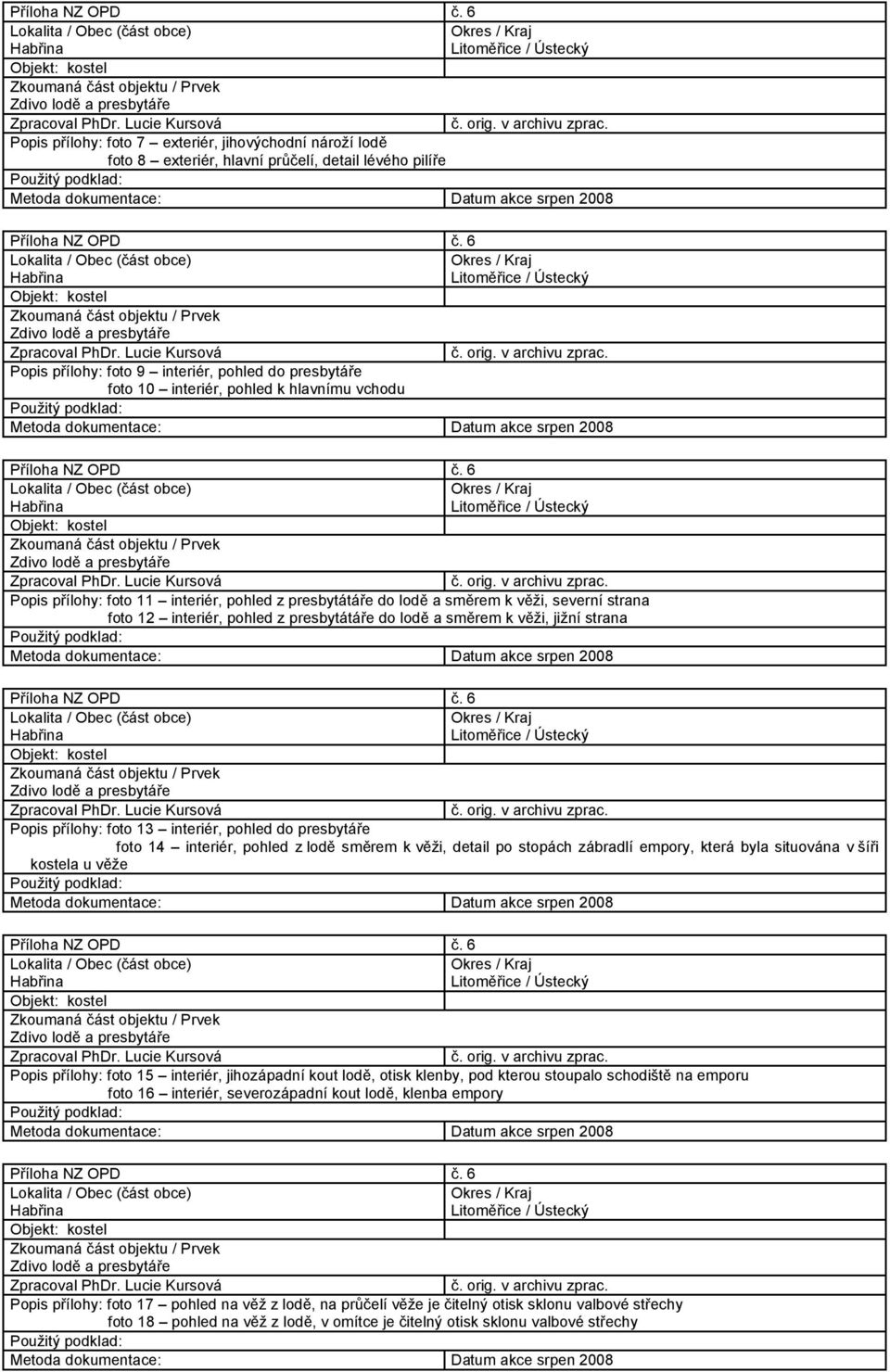

7 Popis přílohy: foto 7 exteriér, jihovýchodní nároží lodě foto 8 exteriér, hlavní průčelí, detail lévého pilíře Popis přílohy: foto 9 interiér, pohled do presbytáře foto 10 interiér, pohled k hlavnímu vchodu Popis přílohy: foto 11 interiér, pohled z presbytátáře do lodě a směrem k věži, severní strana foto 12 interiér, pohled z presbytátáře do lodě a směrem k věži, jižní strana Popis přílohy: foto 13 interiér, pohled do presbytáře foto 14 interiér, pohled z lodě směrem k věži, detail po stopách zábradlí empory, která byla situována v šíři kostela u věže Popis přílohy: foto 15 interiér, jihozápadní kout lodě, otisk klenby, pod kterou stoupalo schodiště na emporu foto 16 interiér, severozápadní kout lodě, klenba empory Popis přílohy: foto 17 pohled na věž z lodě, na průčelí věže je čitelný otisk sklonu valbové střechy foto 18 pohled na věž z lodě, v omítce je čitelný otisk sklonu valbové střechy
