1 REKONSTRUKCE HISTORICKÝCH BUDOV ING. MIROSLAV FUCHS samostatný projektant a konzultant v oboru statiky a konstrukcí historických staveb IČO: Kancelář Praha: Na Petynce 32, Praha 6 tel. + fax: mf51@seznam.cz mobil: Kancelář Jižní Čechy: Sudoměřice u Tábora 82 tel + fax: Město Brandýs nad Labem Stará Boleslav K rukám ing. Milana Mareše OÚRPP MÚ Brandýs nad Labem Masarykovo nám. čp. 1/ Brandýs nad Labem V Sudoměřicích dne Věc: Brandýs nad Labem (PH) - zámek p.got. věže V křídla přízemí statické zajištění kleneb (sanace prasklin), ZPD, zak.č. 769/15 technická zpráva Předmětem návrhu je statické zajištění kleneb nad přízemím p.got. věží, které jsou součástí V křídla zámku. J věž byla postavena jako původní vstupní brána s průjezdem v přízemí. Prostory v horních patrech věží jsou již restaurované, takže nejsou předmětem návrhu, stejně jako fasáda V průčelí. Projektant měl k dispozici SHP (bohužel zpracované bez novějších důležitých nálezů a závěrů), některé výkresy z původního zaměření a za účasti dr. Nohejla a kastelána zámku pana Rejthara provedl statický a stavebně technický průzkum dotčených místností. Místnosti v přízemí jsou zaklenuty vysokými valenými klenbami, klenba se nachází i nad chodbičkou, která obě místnosti spojuje. Záklenky otvorů ve V obvodové zdi jsou potrhány prasklinami, které se zdají být již stabilizované. Příčinou jejich vzniku jsou statické poruchy většinou spojené s dodatečnými zásahy do původních konstrukcí (nové průchody z J věže do místnosti na J straně), stavebními úpravami komunikace podél V průčelí V křídla (kladení nové kanalizace před několika lety, současné stavební práce na obnově švédského bastionu u Rudolfinky (otřesy se mohou šířit skalním

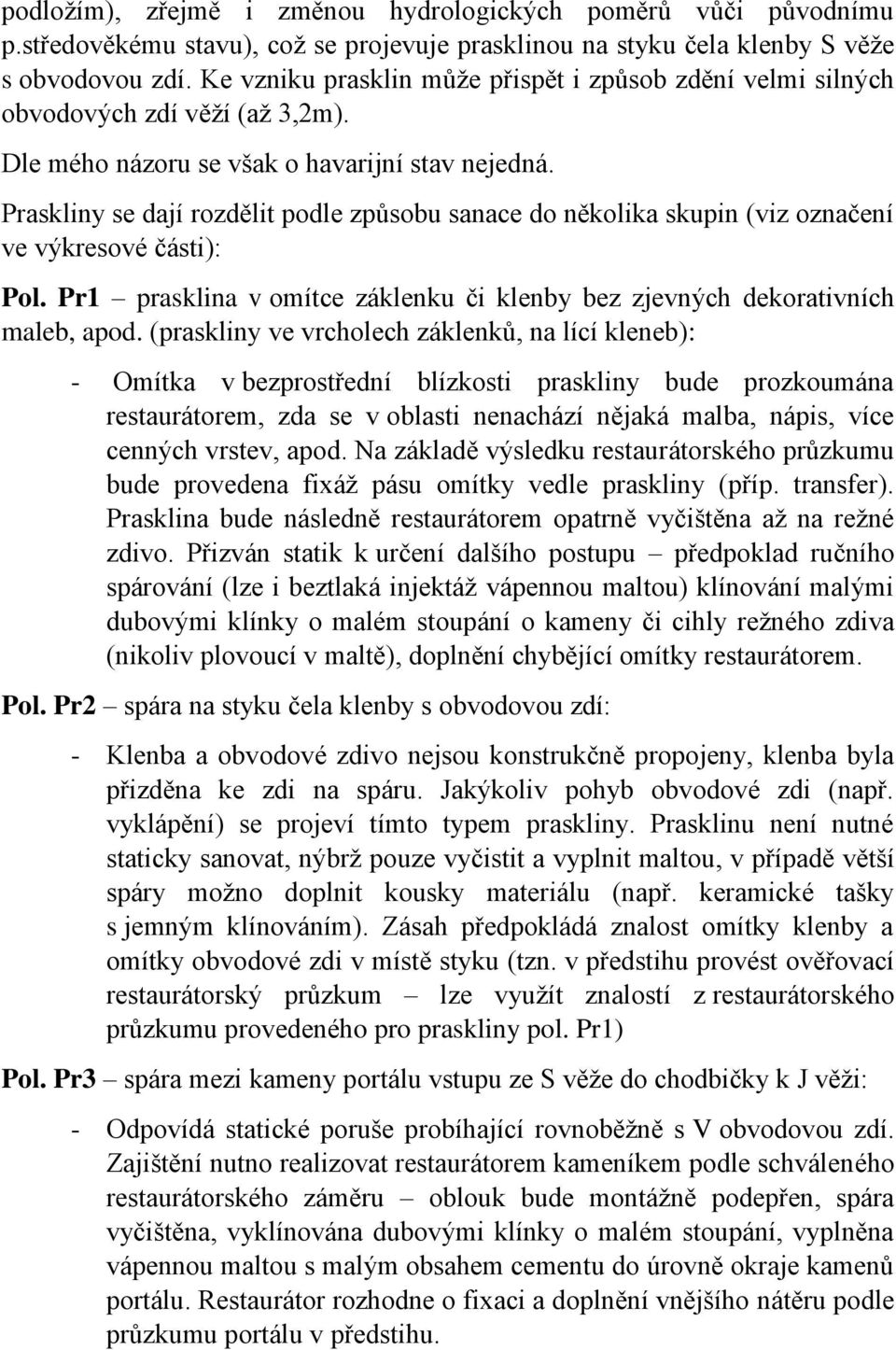

2 podložím), zřejmě i změnou hydrologických poměrů vůči původnímu p.středověkému stavu), což se projevuje prasklinou na styku čela klenby S věže s obvodovou zdí. Ke vzniku prasklin může přispět i způsob zdění velmi silných obvodových zdí věží (až 3,2m). Dle mého názoru se však o havarijní stav nejedná. Praskliny se dají rozdělit podle způsobu sanace do několika skupin (viz označení ve výkresové části): Pol. Pr1 prasklina v omítce záklenku či klenby bez zjevných dekorativních maleb, apod. (praskliny ve vrcholech záklenků, na lící kleneb): - Omítka v bezprostřední blízkosti praskliny bude prozkoumána restaurátorem, zda se v oblasti nenachází nějaká malba, nápis, více cenných vrstev, apod. Na základě výsledku restaurátorského průzkumu bude provedena fixáž pásu omítky vedle praskliny (příp. transfer). Prasklina bude následně restaurátorem opatrně vyčištěna až na režné zdivo. Přizván statik k určení dalšího postupu předpoklad ručního spárování (lze i beztlaká injektáž vápennou maltou) klínování malými dubovými klínky o malém stoupání o kameny či cihly režného zdiva (nikoliv plovoucí v maltě), doplnění chybějící omítky restaurátorem. Pol. Pr2 spára na styku čela klenby s obvodovou zdí: - Klenba a obvodové zdivo nejsou konstrukčně propojeny, klenba byla přizděna ke zdi na spáru. Jakýkoliv pohyb obvodové zdi (např. vyklápění) se projeví tímto typem praskliny. Prasklinu není nutné staticky sanovat, nýbrž pouze vyčistit a vyplnit maltou, v případě větší spáry možno doplnit kousky materiálu (např. keramické tašky s jemným klínováním). Zásah předpokládá znalost omítky klenby a omítky obvodové zdi v místě styku (tzn. v předstihu provést ověřovací restaurátorský průzkum lze využít znalostí z restaurátorského průzkumu provedeného pro praskliny pol. Pr1) Pol. Pr3 spára mezi kameny portálu vstupu ze S věže do chodbičky k J věži: - Odpovídá statické poruše probíhající rovnoběžně s V obvodovou zdí. Zajištění nutno realizovat restaurátorem kameníkem podle schváleného restaurátorského záměru oblouk bude montážně podepřen, spára vyčištěna, vyklínována dubovými klínky o malém stoupání, vyplněna vápennou maltou s malým obsahem cementu do úrovně okraje kamenů portálu. Restaurátor rozhodne o fixaci a doplnění vnějšího nátěru podle průzkumu portálu v předstihu.

3 Pol. Pr2 Pol. Pr1 Pol. Pr3 S věž přízemí pohled k V Pol. Pr4 prasklina v nadpraží renesančního portálu z J věže do chodbičky k S věži: - Dle vyjádření kastelána v rámci prohlídky zcela nová prasklina, zatím neznámé příčiny. Bude nutné prohlédnout restaurátorskou zprávu obnovy malby, zda-li tam bude zmínka o případné statické poruše. Zatím navrhuji restaurátorskou sanaci s vyplněním směsí podle receptu restaurátora a doplnění malby bez otevření praskliny. Zásah nutno provést až po sanaci všech prasklin v místnosti jako poslední. Pol. Pr5 praskliny v souvislosti se stavebním zásahem do původních konstrukcí za účelem probourání J obvodové zdi J věže pro spojovací chodby do sousední místnosti, při kterém došlo k narušení patky záklenku niky vstupní brány a vybourání velkých částí obvodové zdi (není známé konstrukční uspořádání stropů obou chodbiček): - Z chodbička se silnou prasklinou v rovném překladu - překlad bude montážně podepřen ve dvou místech při V stěně a v blízkosti praskliny. Po té bude provedena sonda do praskliny za účelem zjištění konstrukčního uspořádání překladu a podle výsledku průzkumu navrženo řešení

4 - V chodbička do niky vstupní brány S konec montážně podepřen a provedena sonda k prasklině podhledu stropu. Je nutné počítat i s případným dalším podepřením podle nálezové situace. Pol. Pr1 Prasklé nadpraží Doplnění chybějící části záklenku lomovým kamenem a doplnění špalet (definitivní úprava vstupu bude řešena při obnově schodiště jako celek) Montážní podepření Vstup na točité schodiště J věž přízemí J stěna pohled na Z chodbičku a vstup na točité schodiště Pro obě sanace bude nutné v rozpočtu počítat s navýšením finančních prostředků, neboť v současné době není možné dopředu říci, o jaké stavební práce se bude jednat. Pol. MP montážní podepření překladů bude dřevěné se sloupky průměru 14 resp. 16cm, založené na roznášecích fošnách tl. 5cm na geotiextilii na podlaze. Horní trámek 16/18cm s geotextilií u podhledu. Sloupky budou zavětrovány šikmými prkny a klínování k aktivaci sloupků při patě sloupku. Sanace cihelné plenty na čele záklenku niky vstupní brány: - Došlo k vypadnutí S cca třetiny plenty a obnažení úlomků cihel v plentě. Navrhuji montážní podepření zbytku plenty, úpravu zdiva střední zdi mezi vstupní bránou a brankou pro pěší pro založení rozpěrné klenbičky z upravených půdovek, která by měla zajistit zbylou část plenty oproti vypadnutí. Klenbička poslouží i jako podklad

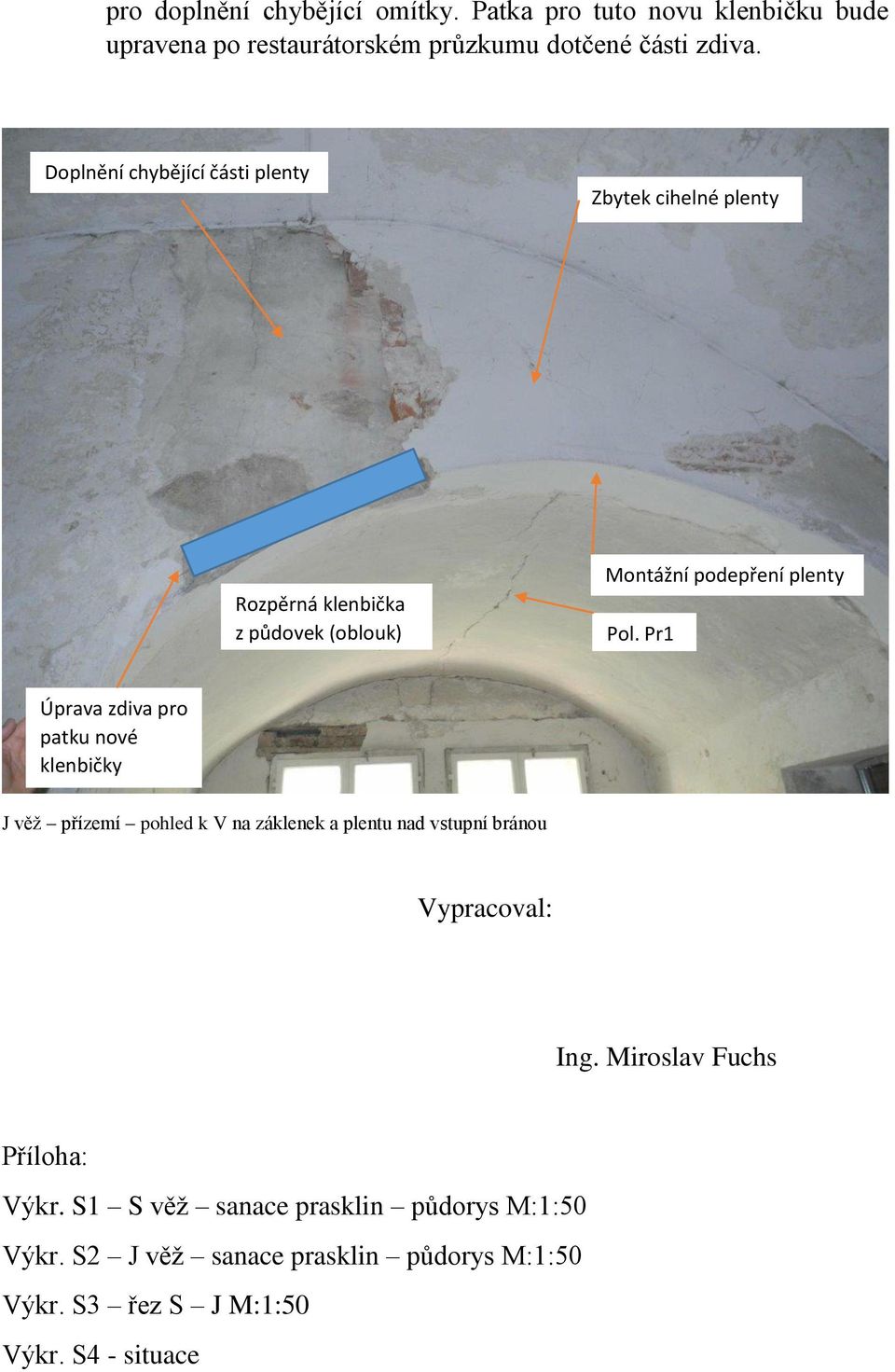

5 pro doplnění chybějící omítky. Patka pro tuto novu klenbičku bude upravena po restaurátorském průzkumu dotčené části zdiva. Doplnění chybějící části plenty Zbytek cihelné plenty Rozpěrná klenbička z půdovek (oblouk) Montážní podepření plenty Pol. Pr1 Úprava zdiva pro patku nové klenbičky J věž přízemí pohled k V na záklenek a plentu nad vstupní bránou Vypracoval: Ing. Miroslav Fuchs Příloha: Výkr. S1 S věž sanace prasklin půdorys M:1:50 Výkr. S2 J věž sanace prasklin půdorys M:1:50 Výkr. S3 řez S J M:1:50 Výkr. S4 - situace

6

7

8

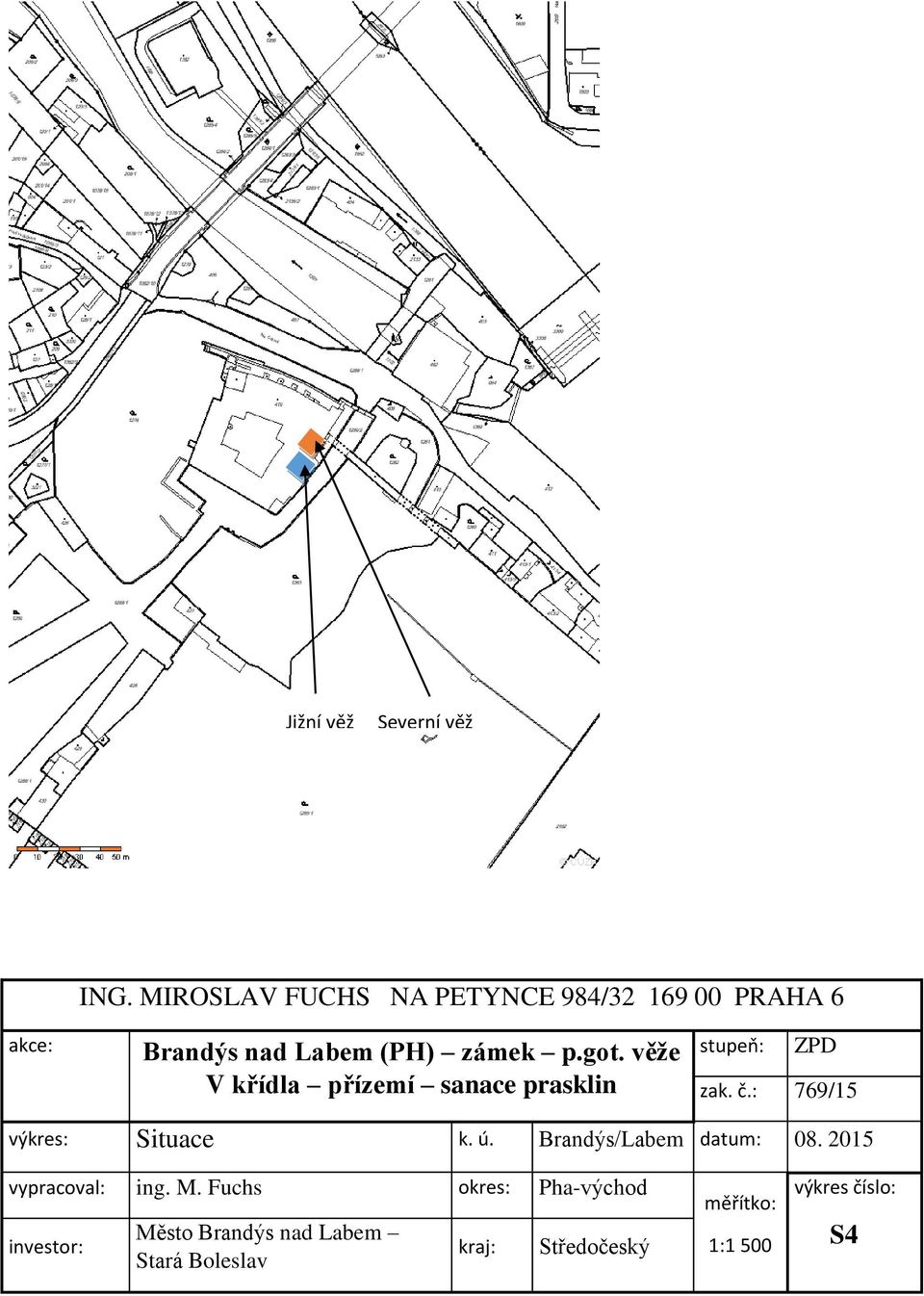

9 Jižní věž Severní věž ING. MIROSLAV FUCHS NA PETYNCE 984/ PRAHA 6 akce: Brandýs nad Labem (PH) zámek p.got. věže V křídla přízemí sanace prasklin stupeň: ZPD zak. č.: 769/15 výkres: Situace k. ú. Brandýs/Labem datum: vypracoval: ing. M. Fuchs okres: Pha-východ měřítko: výkres číslo: investor: Město Brandýs nad Labem Stará Boleslav kraj: Středočeský 1:1 500 S4
