Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ)

Transkript

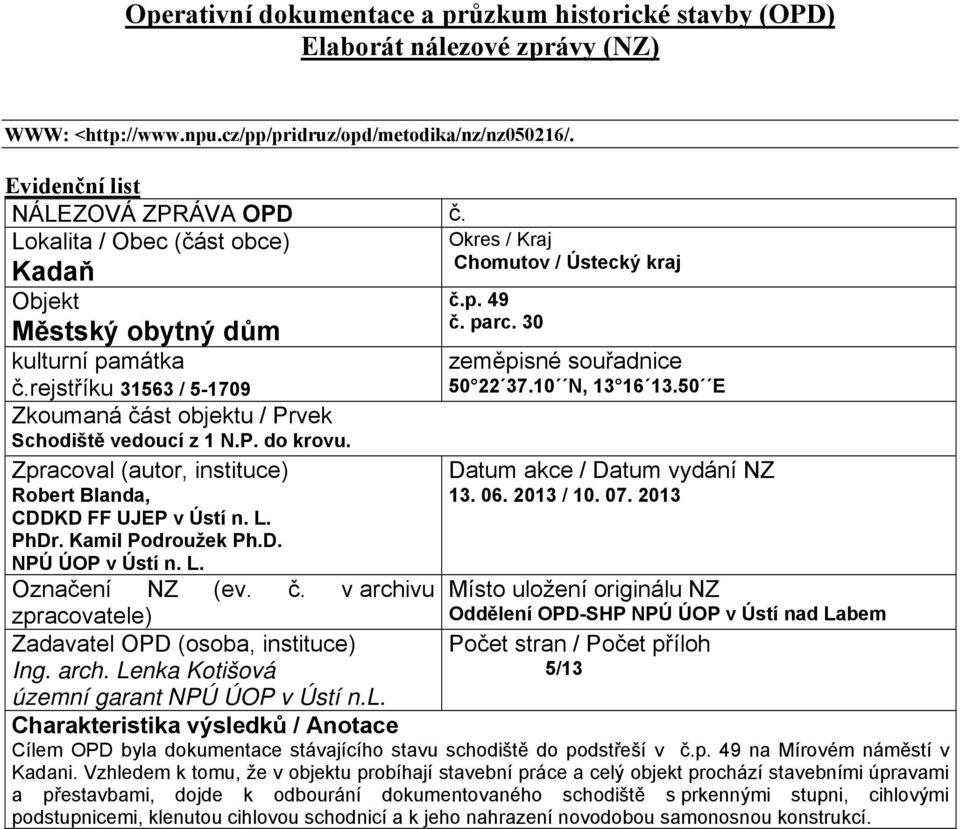

1 Operativní dokumentace a průzkum historické stavby (OPD) Elaborát nálezové zprávy (NZ) WWW: < Evidenční list NÁLEZOVÁ ZPRÁVA OPD č. Lokalita / Obec (část obce) Kadaň Objekt Městský obytný dům kulturní památka č.rejstříku / Zkoumaná část objektu / Prvek Schodiště vedoucí z 1 N.P. do krovu. Zpracoval (autor, instituce) Robert Blanda, CDDKD FF UJEP v Ústí n. L. PhDr. Kamil Podroužek Ph.D. NPÚ ÚOP v Ústí n. L. Označení NZ (ev. č. v archivu zpracovatele) Zadavatel OPD (osoba, instituce) Ing. arch. Lenka Kotišová územní garant NPÚ ÚOP v Ústí n.l. Okres / Kraj Chomutov / Ústecký kraj č.p. 49 č. parc. 30 zeměpisné souřadnice N, E Datum akce / Datum vydání NZ / Místo uložení originálu NZ Oddělení OPD-SHP NPÚ ÚOP v Ústí nad Labem Počet stran / Počet příloh 5/13 Charakteristika výsledků / Anotace Cílem OPD byla dokumentace stávajícího stavu schodiště do podstřeší v č.p. 49 na Mírovém náměstí v Kadani. Vzhledem k tomu, že v objektu probíhají stavební práce a celý objekt prochází stavebními úpravami a přestavbami, dojde k odbourání dokumentovaného schodiště s prkennými stupni, cihlovými podstupnicemi, klenutou cihlovou schodnicí a k jeho nahrazení novodobou samonosnou konstrukcí.

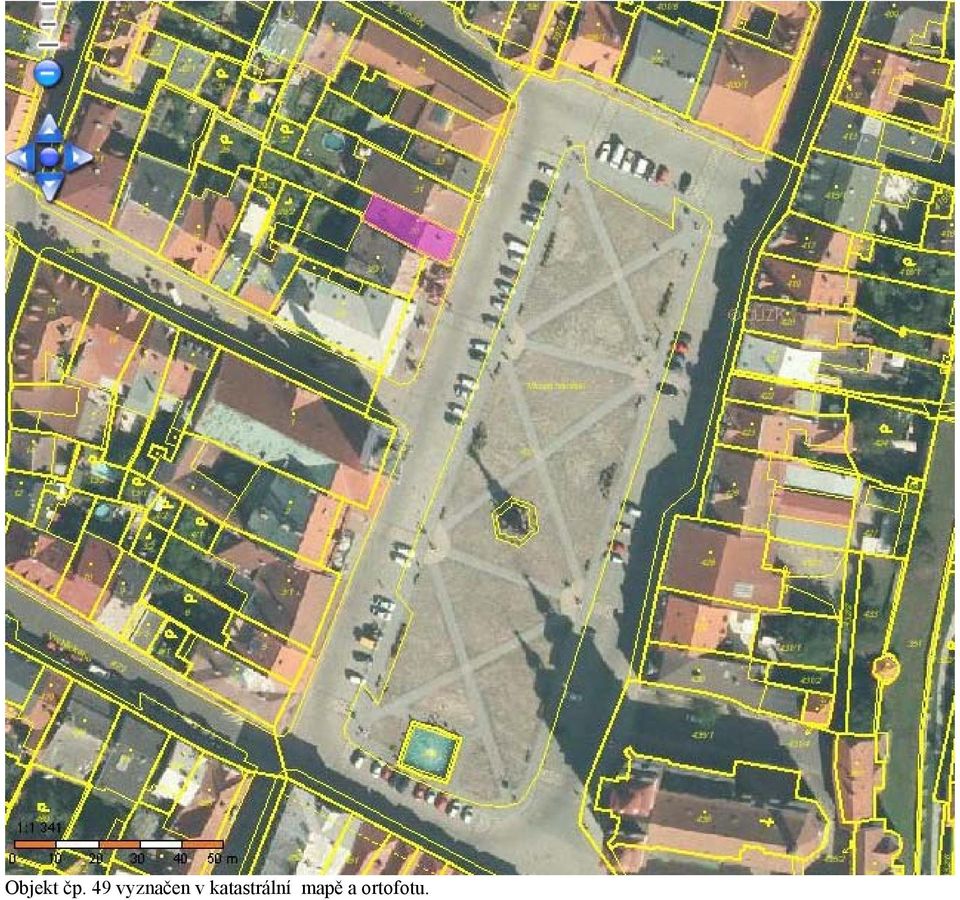

2 Objekt čp. 49 vyznačen v katastrální mapě a ortofotu.

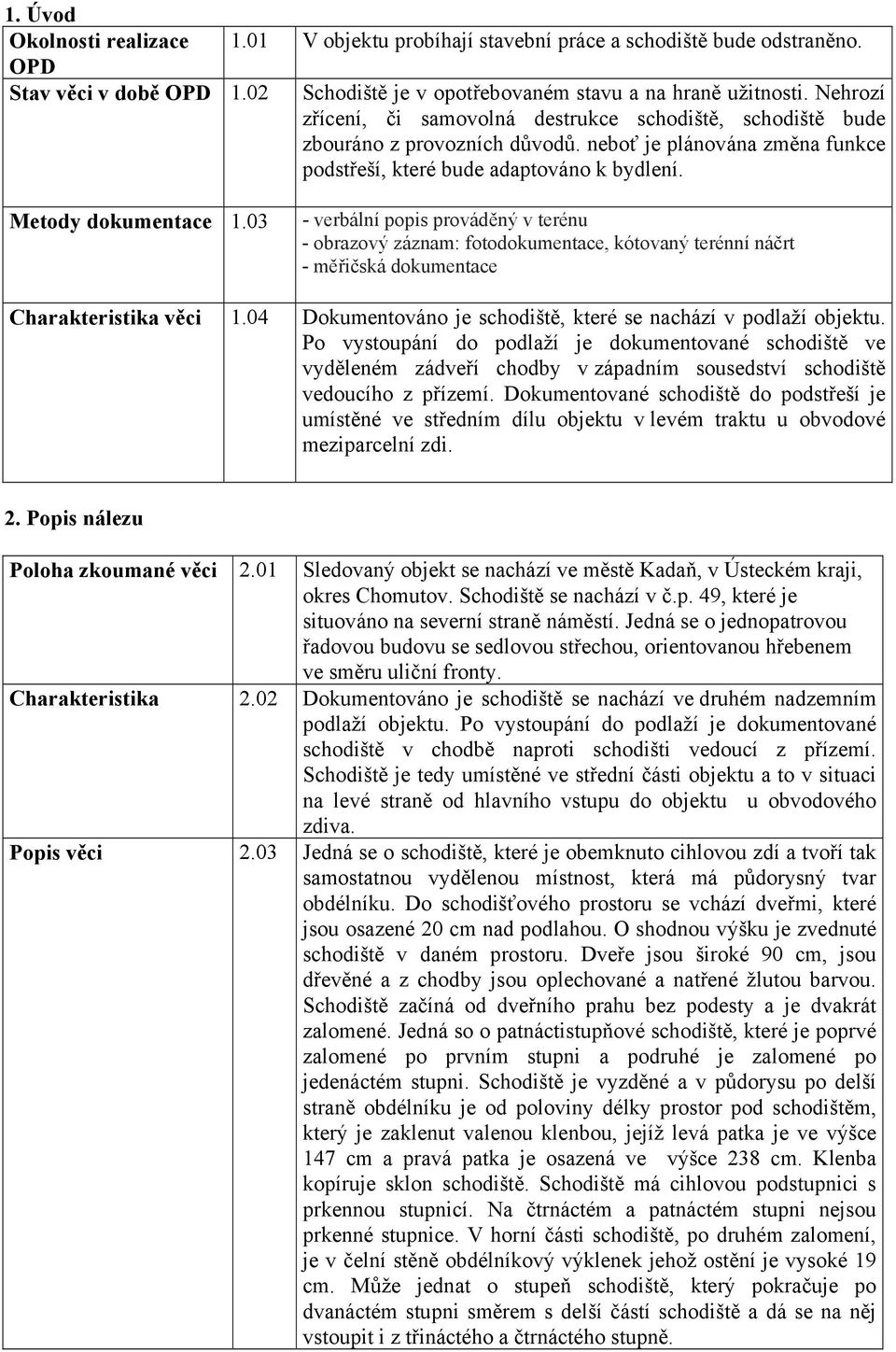

3 1. Úvod Okolnosti realizace OPD Stav věci v době OPD V objektu probíhají stavební práce a schodiště bude odstraněno. Schodiště je v opotřebovaném stavu a na hraně užitnosti. Nehrozí zřícení, či samovolná destrukce schodiště, schodiště bude zbouráno z provozních důvodů. neboť je plánována změna funkce podstřeší, které bude adaptováno k bydlení. Metody dokumentace verbální popis prováděný v terénu - obrazový záznam: fotodokumentace, kótovaný terénní náčrt - měřičská dokumentace Charakteristika věci 1.04 Dokumentováno je schodiště, které se nachází v podlaží objektu. Po vystoupání do podlaží je dokumentované schodiště ve vyděleném zádveří chodby v západním sousedství schodiště vedoucího z přízemí. Dokumentované schodiště do podstřeší je umístěné ve středním dílu objektu v levém traktu u obvodové meziparcelní zdi. 2. Popis nálezu Poloha zkoumané věci 2.01 Sledovaný objekt se nachází ve městě Kadaň, v Ústeckém kraji, okres Chomutov. Schodiště se nachází v č.p. 49, které je situováno na severní straně náměstí. Jedná se o jednopatrovou řadovou budovu se sedlovou střechou, orientovanou hřebenem ve směru uliční fronty. Charakteristika 2.02 Dokumentováno je schodiště se nachází ve druhém nadzemním podlaží objektu. Po vystoupání do podlaží je dokumentované schodiště v chodbě naproti schodišti vedoucí z přízemí. Schodiště je tedy umístěné ve střední části objektu a to v situaci na levé straně od hlavního vstupu do objektu u obvodového zdiva. Popis věci 2.03 Jedná se o schodiště, které je obemknuto cihlovou zdí a tvoří tak samostatnou vydělenou místnost, která má půdorysný tvar obdélníku. Do schodišťového prostoru se vchází dveřmi, které jsou osazené 20 cm nad podlahou. O shodnou výšku je zvednuté schodiště v daném prostoru. Dveře jsou široké 90 cm, jsou dřevěné a z chodby jsou oplechované a natřené žlutou barvou. Schodiště začíná od dveřního prahu bez podesty a je dvakrát zalomené. Jedná so o patnáctistupňové schodiště, které je poprvé zalomené po prvním stupni a podruhé je zalomené po jedenáctém stupni. Schodiště je vyzděné a v půdorysu po delší straně obdélníku je od poloviny délky prostor pod schodištěm, který je zaklenut valenou klenbou, jejíž levá patka je ve výšce 147 cm a pravá patka je osazená ve výšce 238 cm. Klenba kopíruje sklon schodiště. Schodiště má cihlovou podstupnici s prkennou stupnicí. Na čtrnáctém a patnáctém stupni nejsou prkenné stupnice. V horní části schodiště, po druhém zalomení, je v čelní stěně obdélníkový výklenek jehož ostění je vysoké 19 cm. Může jednat o stupeň schodiště, který pokračuje po dvanáctém stupni směrem s delší částí schodiště a dá se na něj vstoupit i z třináctého a čtrnáctého stupně.

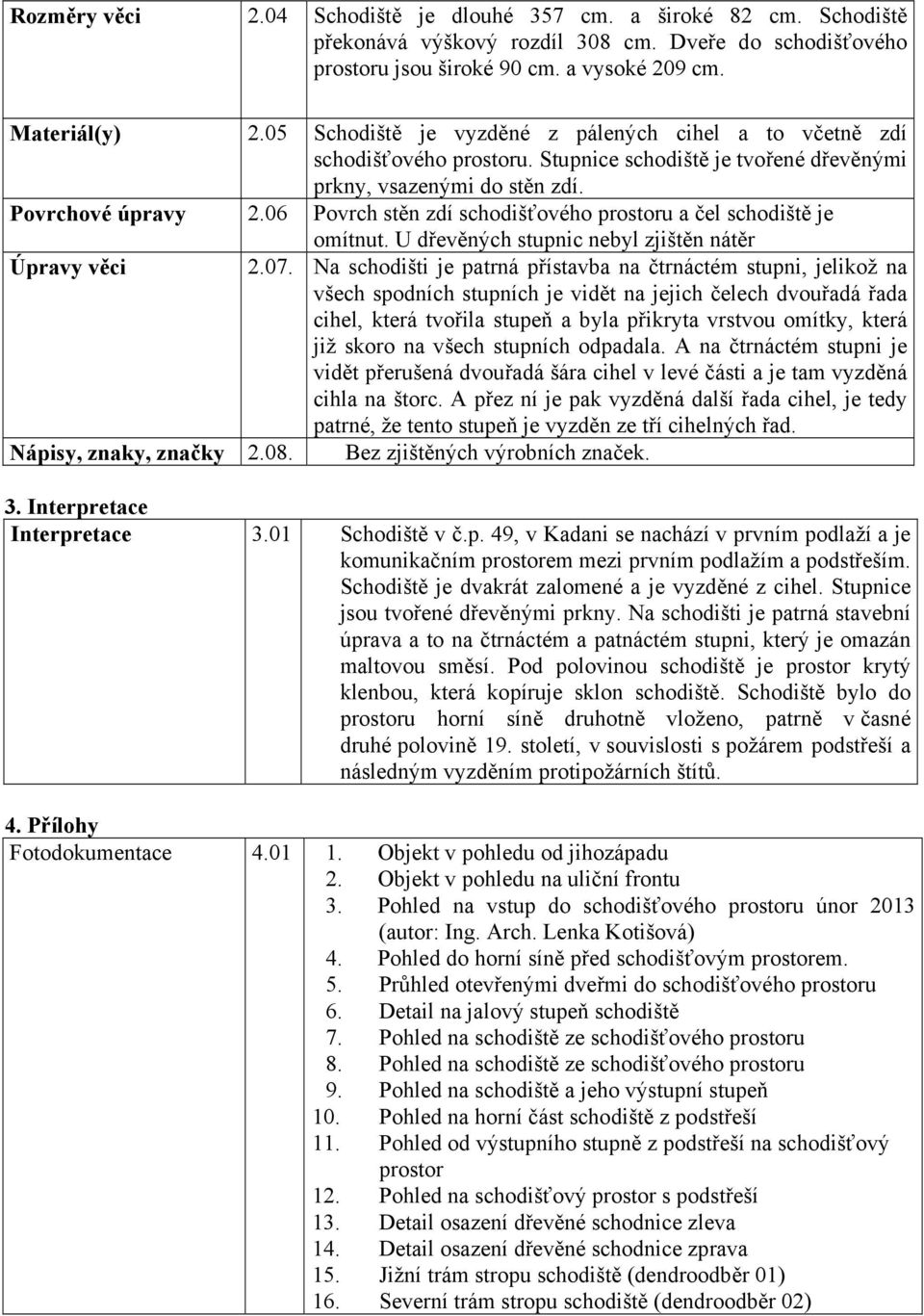

4 Rozměry věci 2.04 Schodiště je dlouhé 357 cm. a široké 82 cm. Schodiště překonává výškový rozdíl 308 cm. Dveře do schodišťového prostoru jsou široké 90 cm. a vysoké 209 cm. Materiál(y) 2.05 Schodiště je vyzděné z pálených cihel a to včetně zdí schodišťového prostoru. Stupnice schodiště je tvořené dřevěnými prkny, vsazenými do stěn zdí. Povrchové úpravy 2.06 Povrch stěn zdí schodišťového prostoru a čel schodiště je omítnut. U dřevěných stupnic nebyl zjištěn nátěr Úpravy věci Na schodišti je patrná přístavba na čtrnáctém stupni, jelikož na všech spodních stupních je vidět na jejich čelech dvouřadá řada cihel, která tvořila stupeň a byla přikryta vrstvou omítky, která již skoro na všech stupních odpadala. A na čtrnáctém stupni je vidět přerušená dvouřadá šára cihel v levé části a je tam vyzděná cihla na štorc. A přez ní je pak vyzděná další řada cihel, je tedy patrné, že tento stupeň je vyzděn ze tří cihelných řad. Nápisy, znaky, značky Bez zjištěných výrobních značek. 3. Interpretace Interpretace 3.01 Schodiště v č.p. 49, v Kadani se nachází v prvním podlaží a je komunikačním prostorem mezi prvním podlažím a podstřeším. Schodiště je dvakrát zalomené a je vyzděné z cihel. Stupnice jsou tvořené dřevěnými prkny. Na schodišti je patrná stavební úprava a to na čtrnáctém a patnáctém stupni, který je omazán maltovou směsí. Pod polovinou schodiště je prostor krytý klenbou, která kopíruje sklon schodiště. Schodiště bylo do prostoru horní síně druhotně vloženo, patrně v časné druhé polovině 19. století, v souvislosti s požárem podstřeší a následným vyzděním protipožárních štítů. 4. Přílohy Fotodokumentace Objekt v pohledu od jihozápadu 2. Objekt v pohledu na uliční frontu 3. Pohled na vstup do schodišťového prostoru únor 2013 (autor: Ing. Arch. Lenka Kotišová) 4. Pohled do horní síně před schodišťovým prostorem. 5. Průhled otevřenými dveřmi do schodišťového prostoru 6. Detail na jalový stupeň schodiště 7. Pohled na schodiště ze schodišťového prostoru 8. Pohled na schodiště ze schodišťového prostoru 9. Pohled na schodiště a jeho výstupní stupeň 10. Pohled na horní část schodiště z podstřeší 11. Pohled od výstupního stupně z podstřeší na schodišťový prostor 12. Pohled na schodišťový prostor s podstřeší 13. Detail osazení dřevěné schodnice zleva 14. Detail osazení dřevěné schodnice zprava 15. Jižní trám stropu schodiště (dendroodběr 01) 16. Severní trám stropu schodiště (dendroodběr 02)

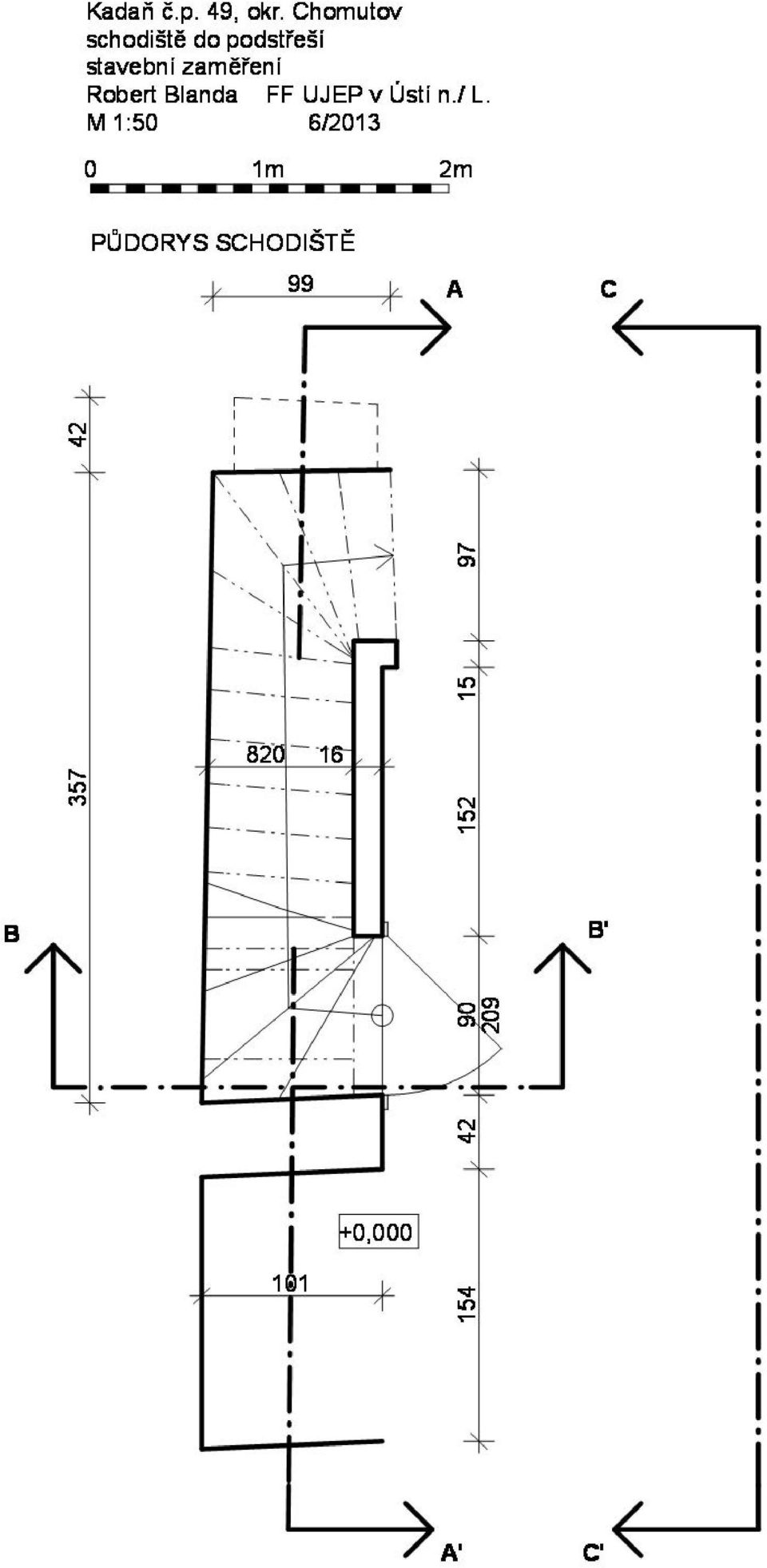

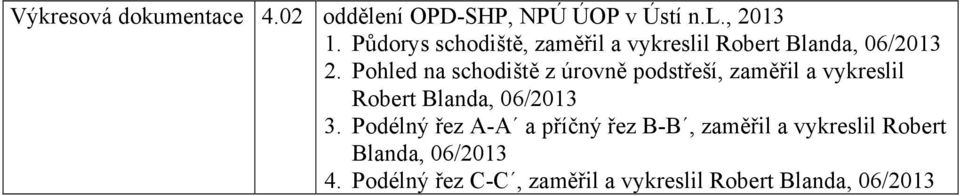

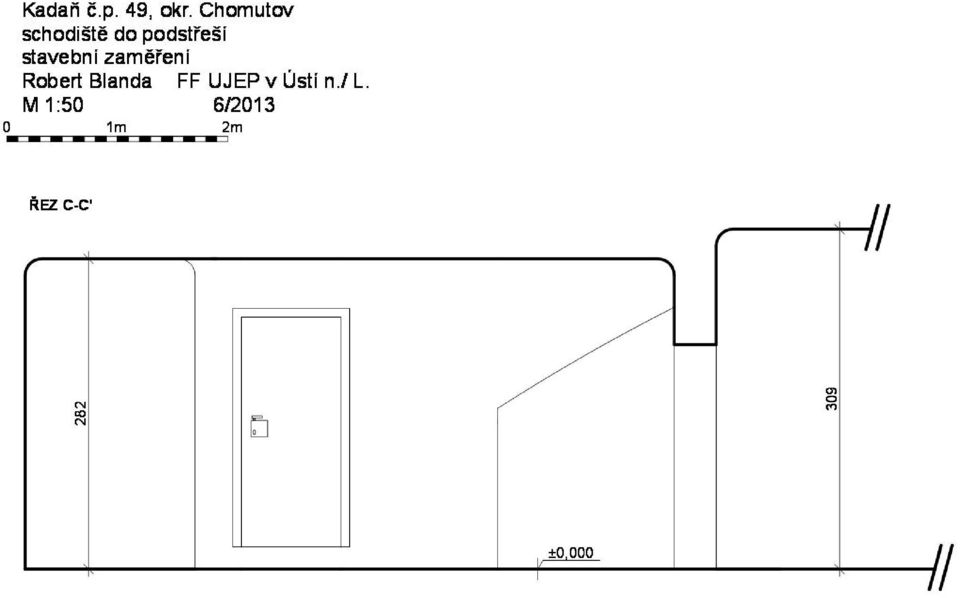

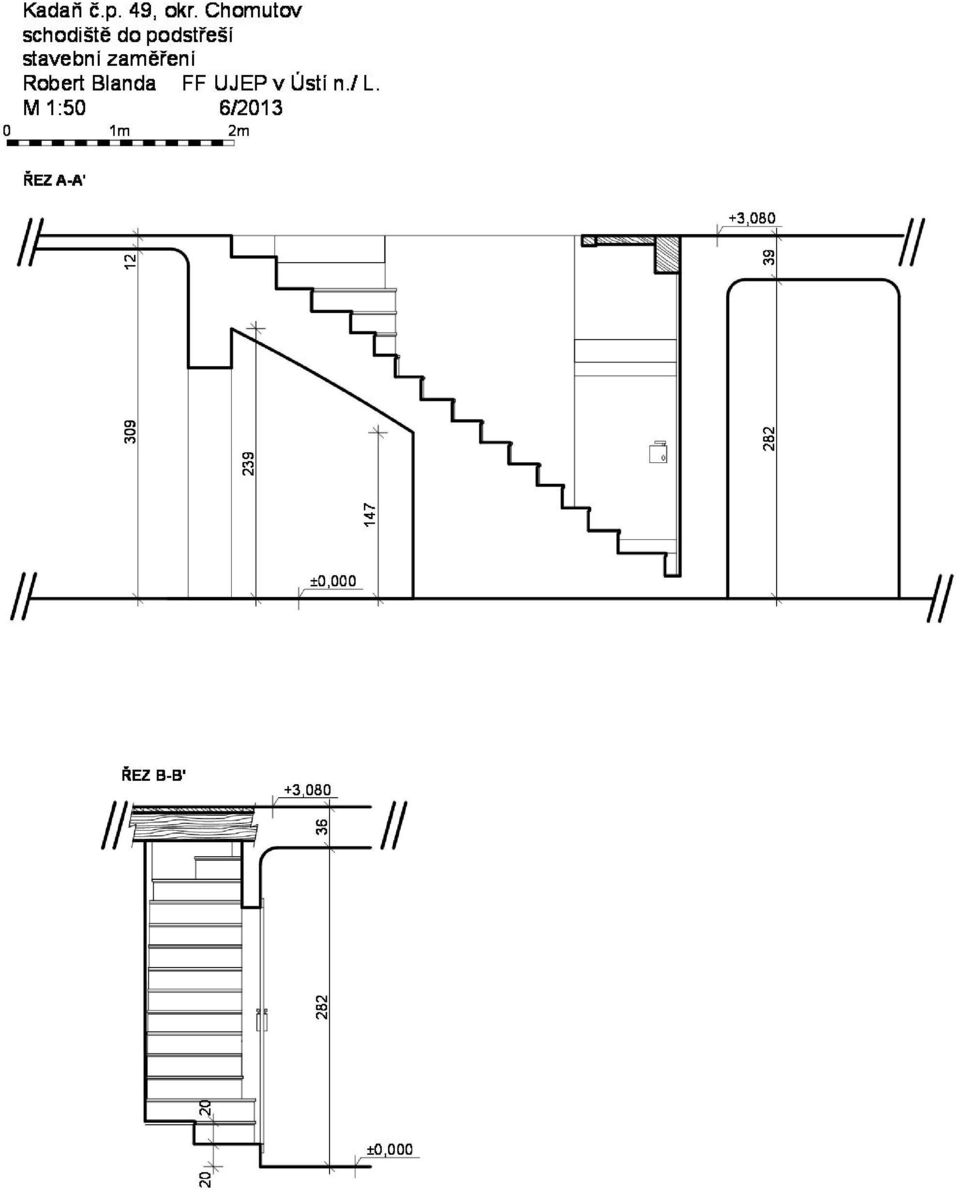

5 Výkresová dokumentace 4.02 oddělení OPD-SHP, NPÚ ÚOP v Ústí n.l., Půdorys schodiště, zaměřil a vykreslil Robert Blanda, 06/ Pohled na schodiště z úrovně podstřeší, zaměřil a vykreslil Robert Blanda, 06/ Podélný řez A-A a příčný řez B-B, zaměřil a vykreslil Robert Blanda, 06/ Podélný řez C-C, zaměřil a vykreslil Robert Blanda, 06/2013

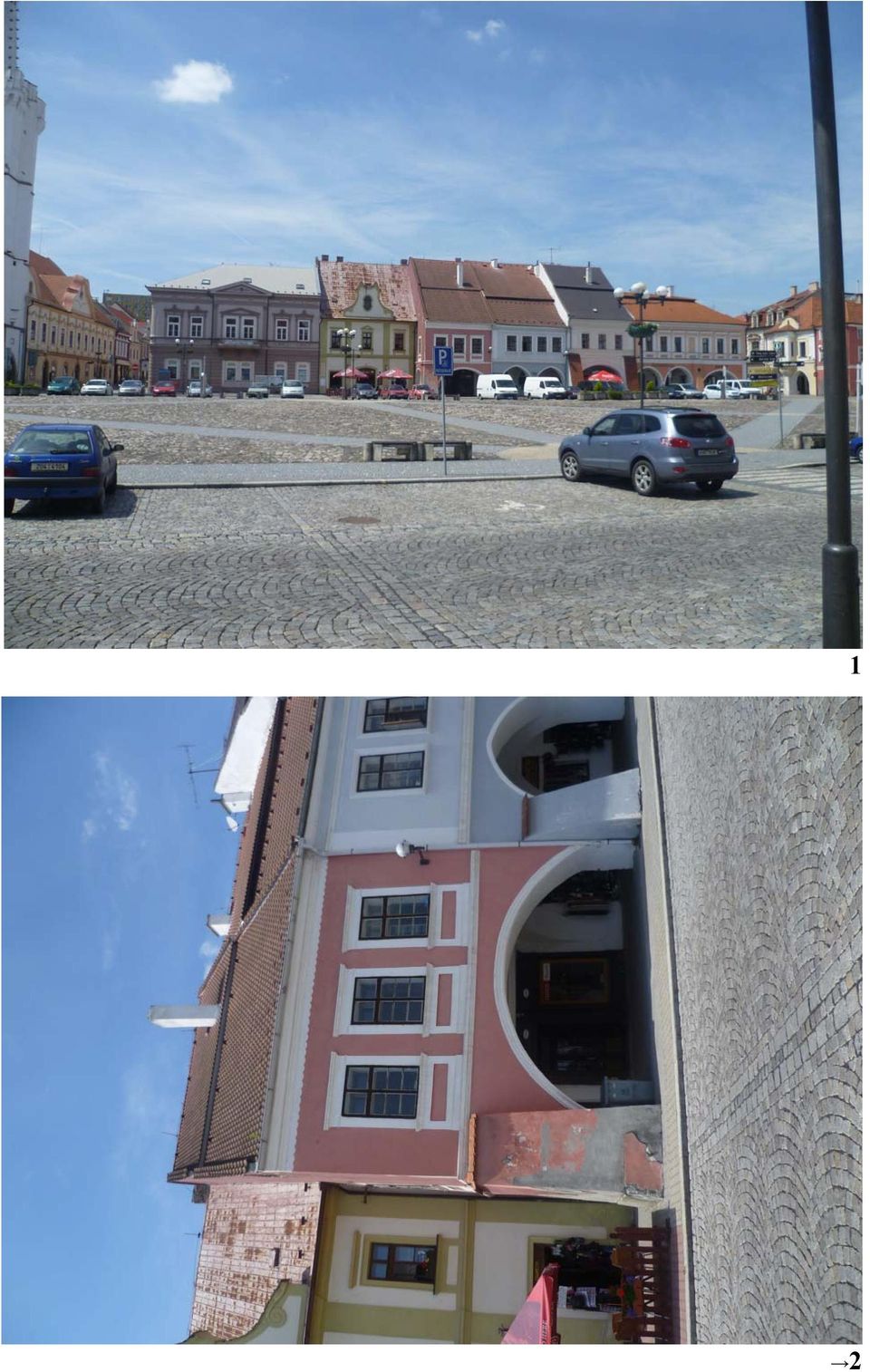

6 1 2

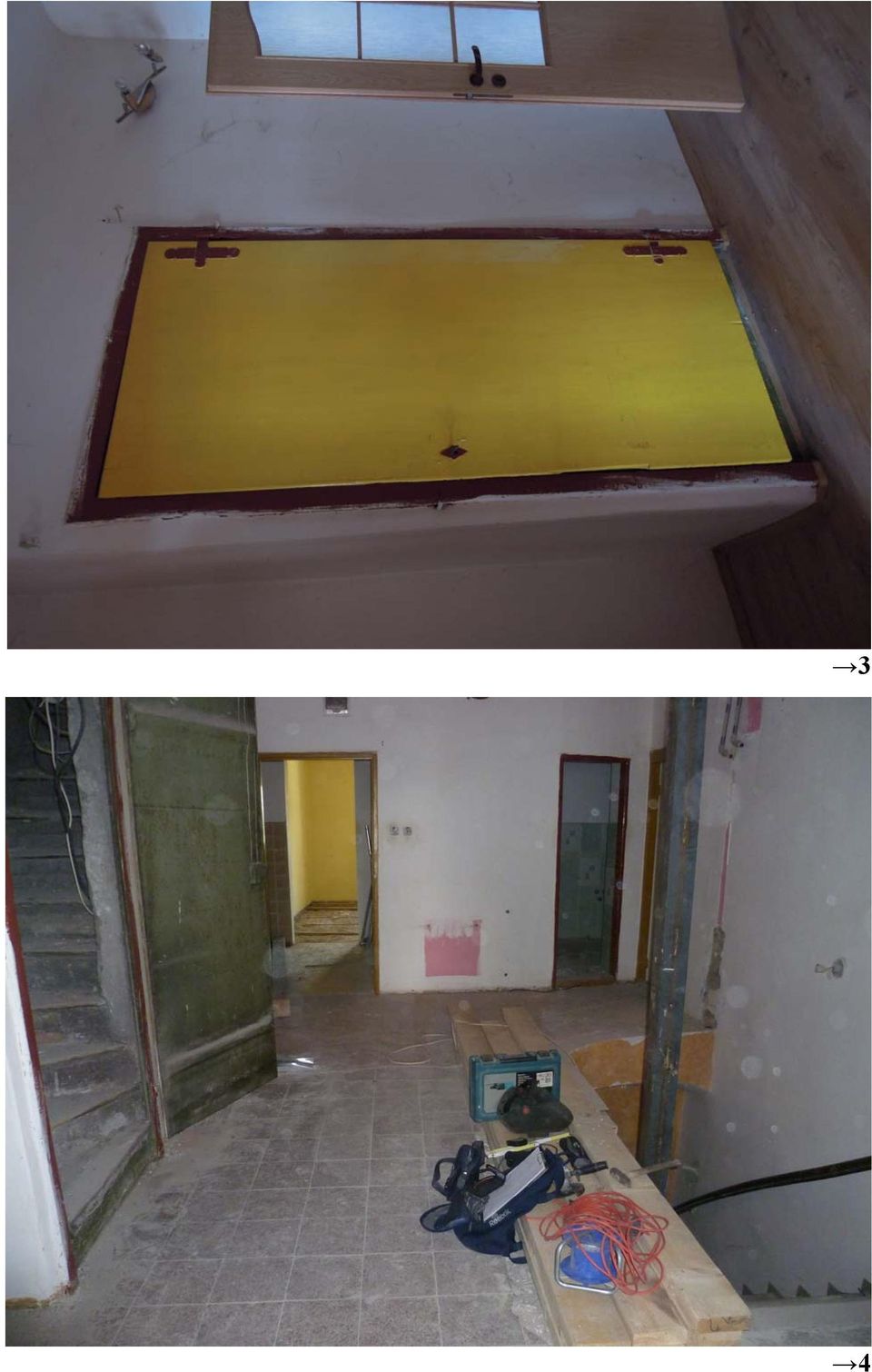

7 3 4

8 5 6

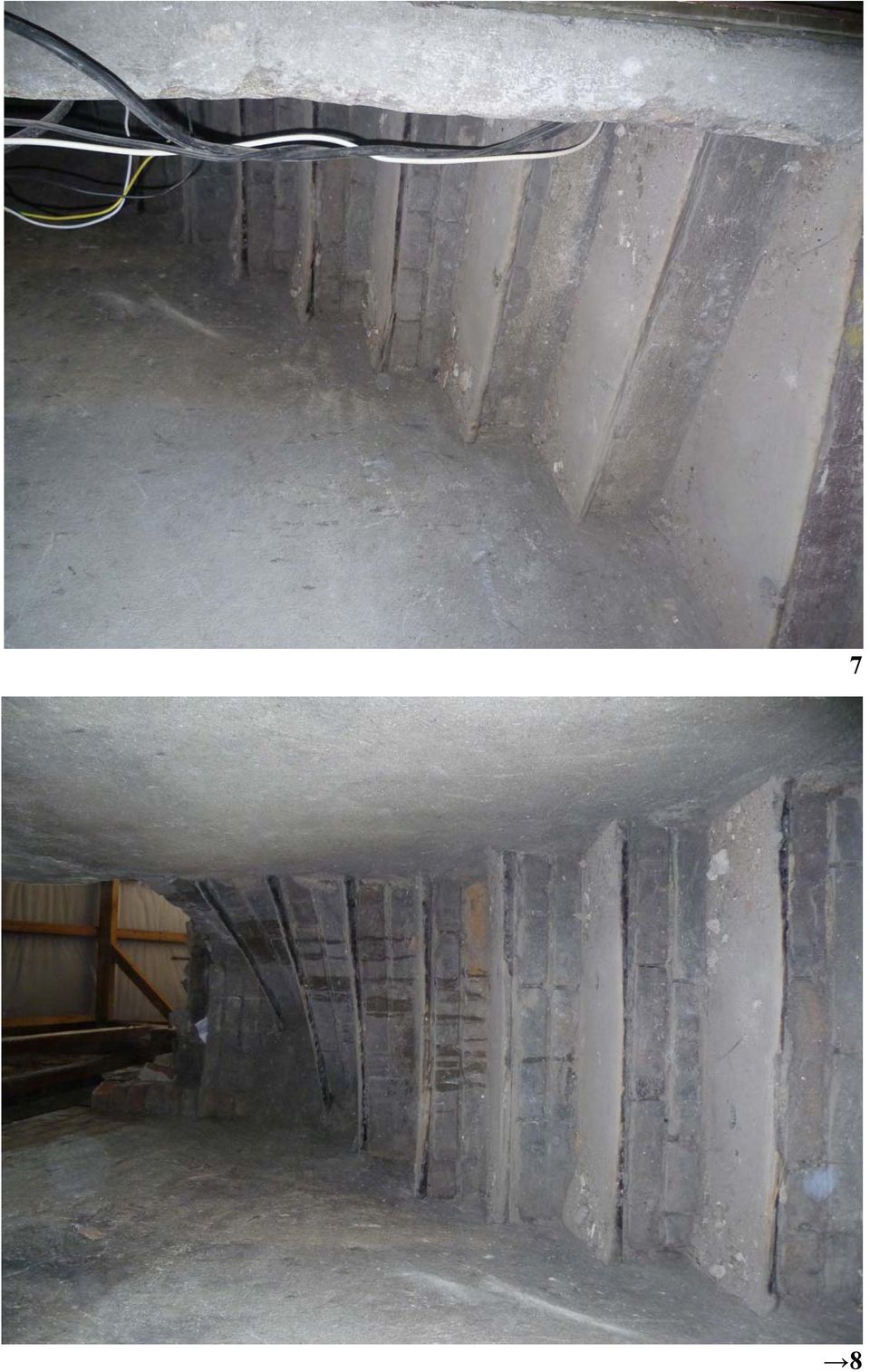

9 7 8

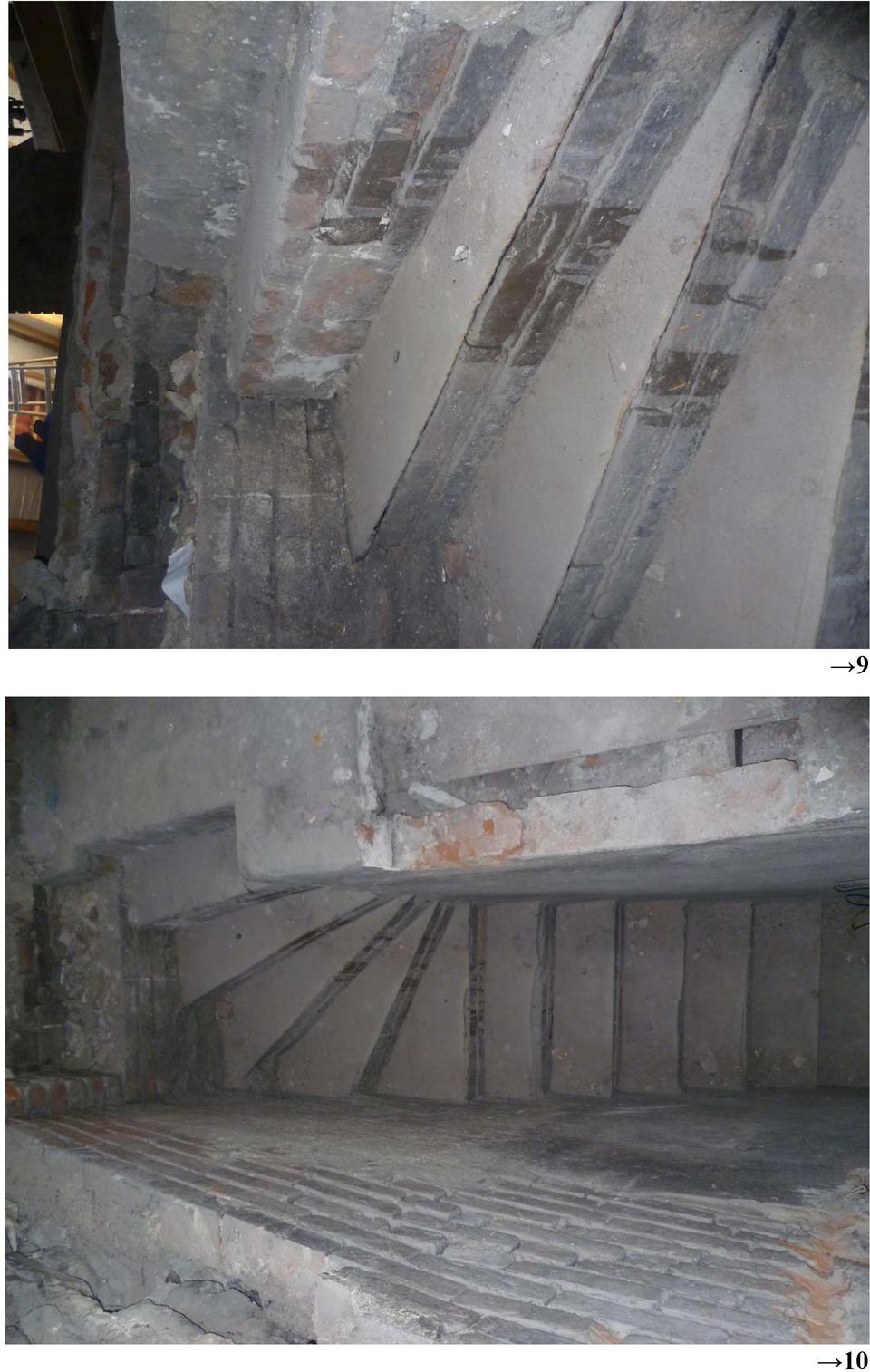

10 9 10

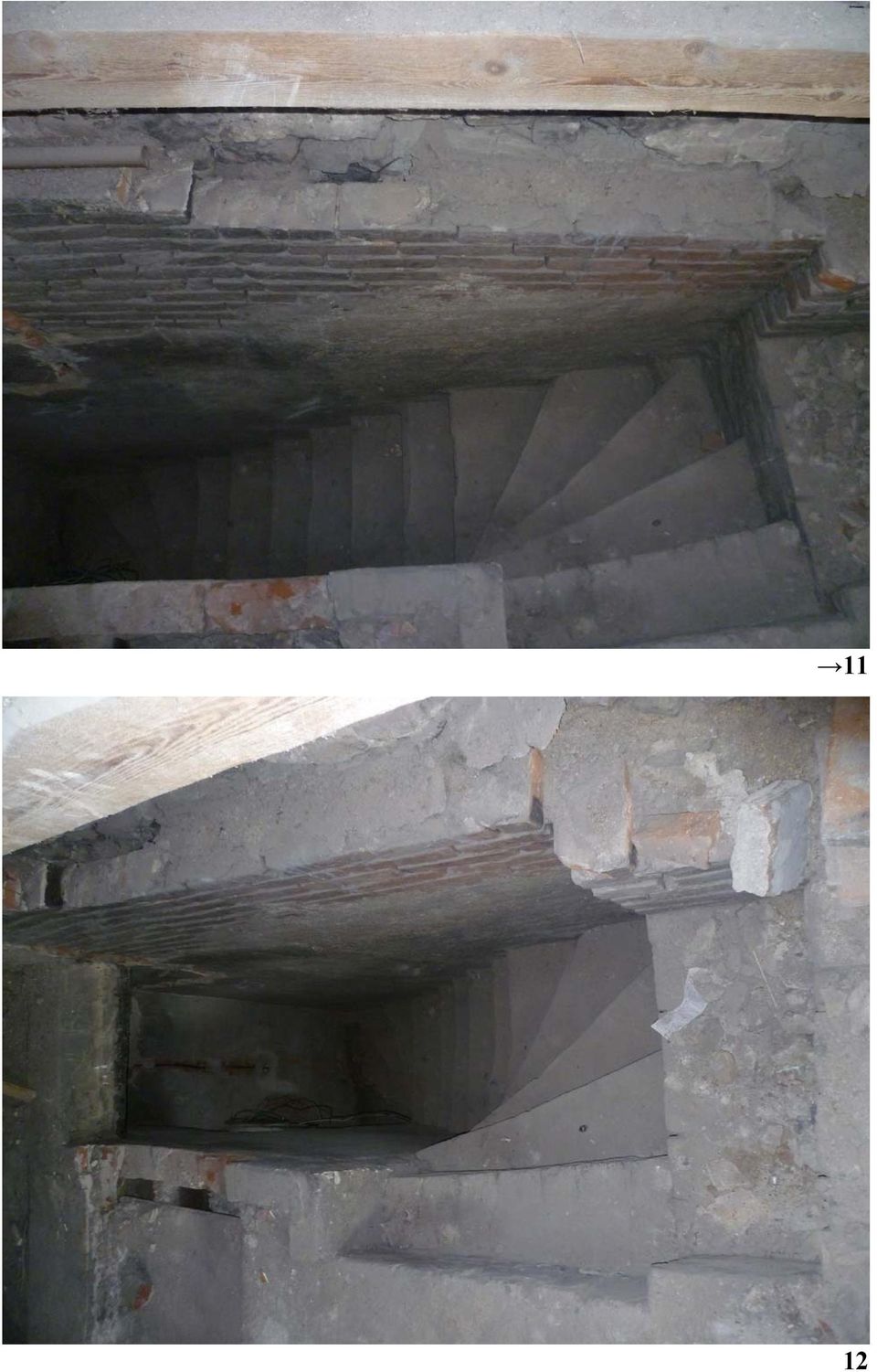

11 11 12

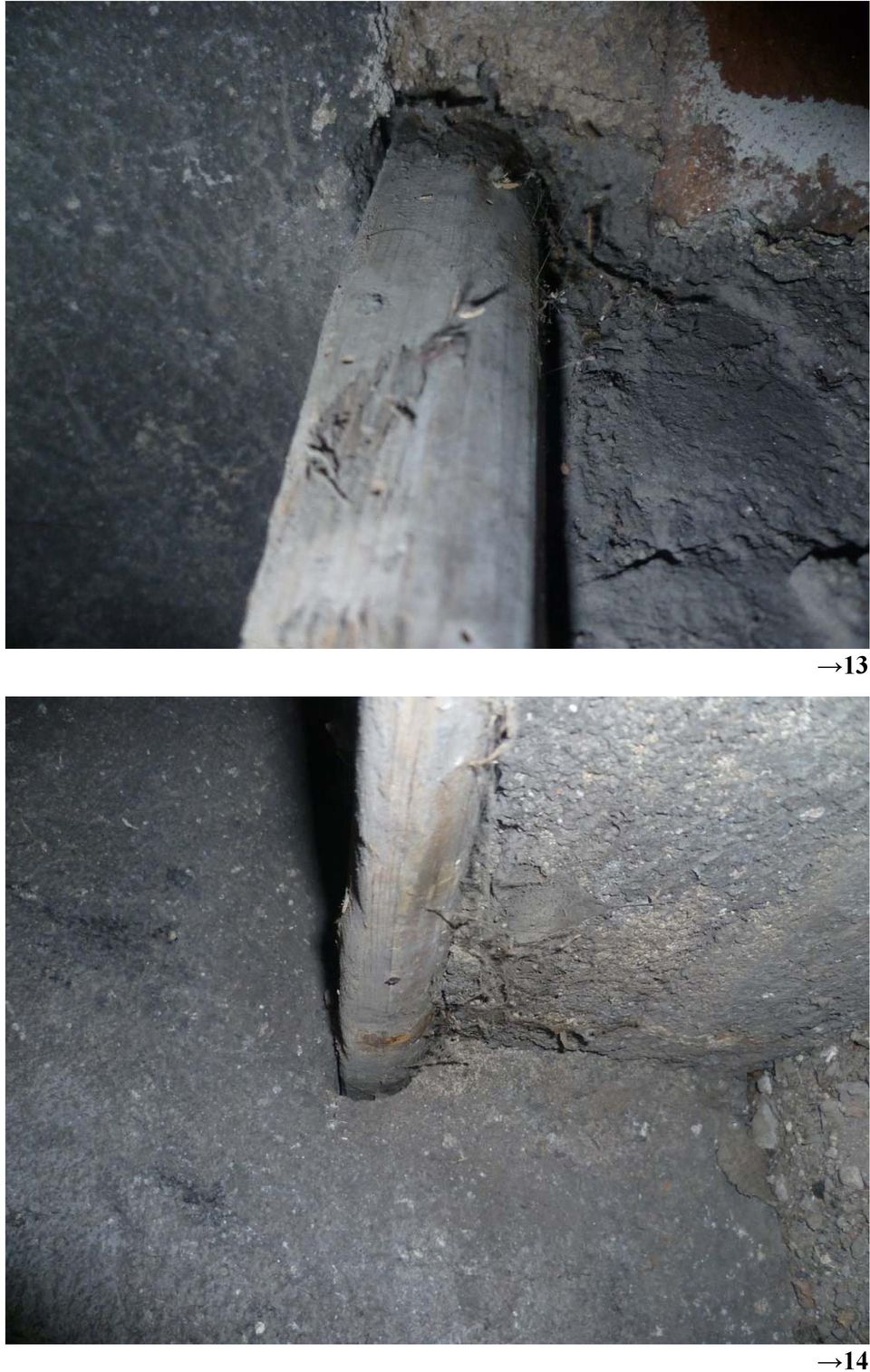

12 13 14

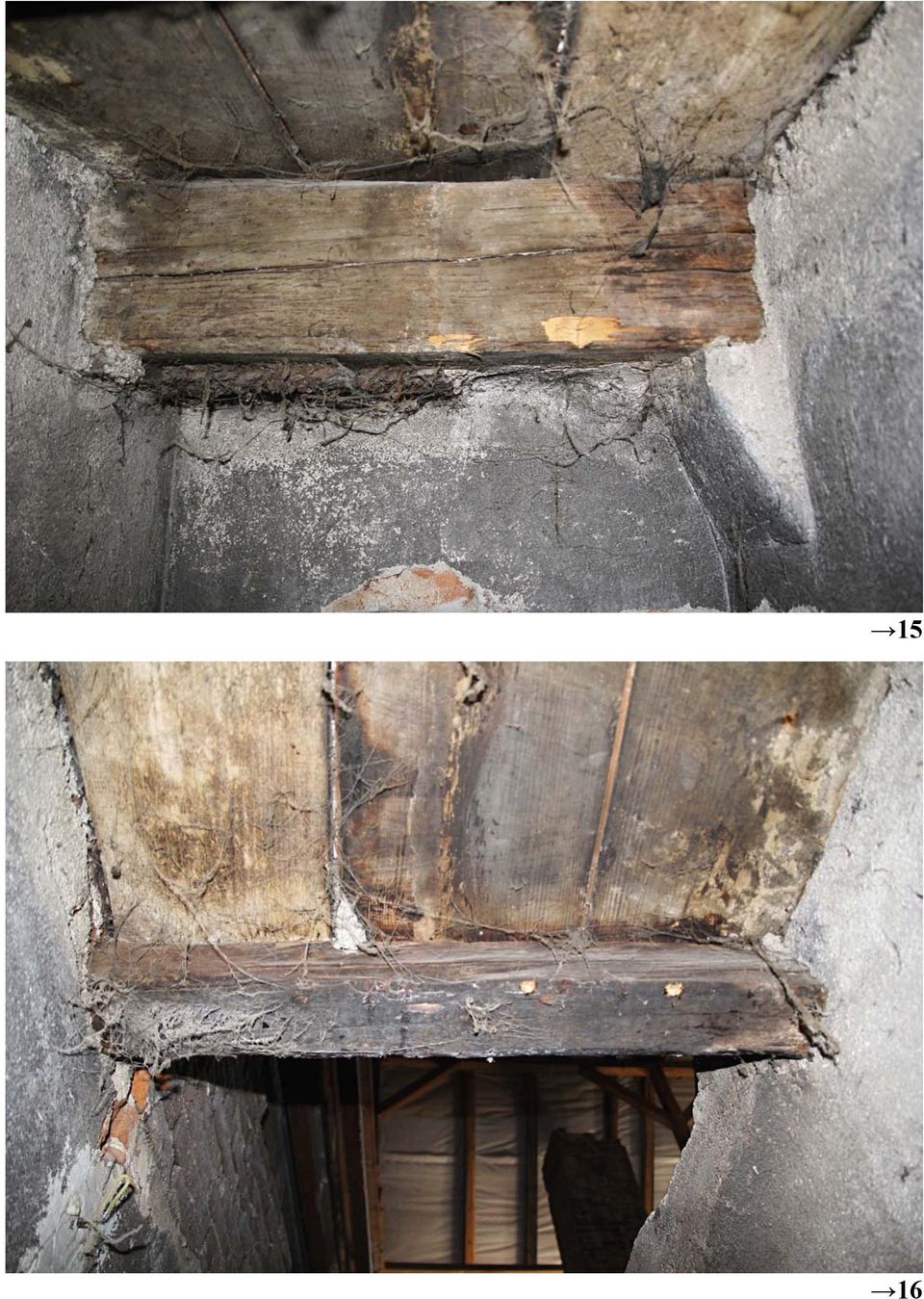

13 15 16

14

15

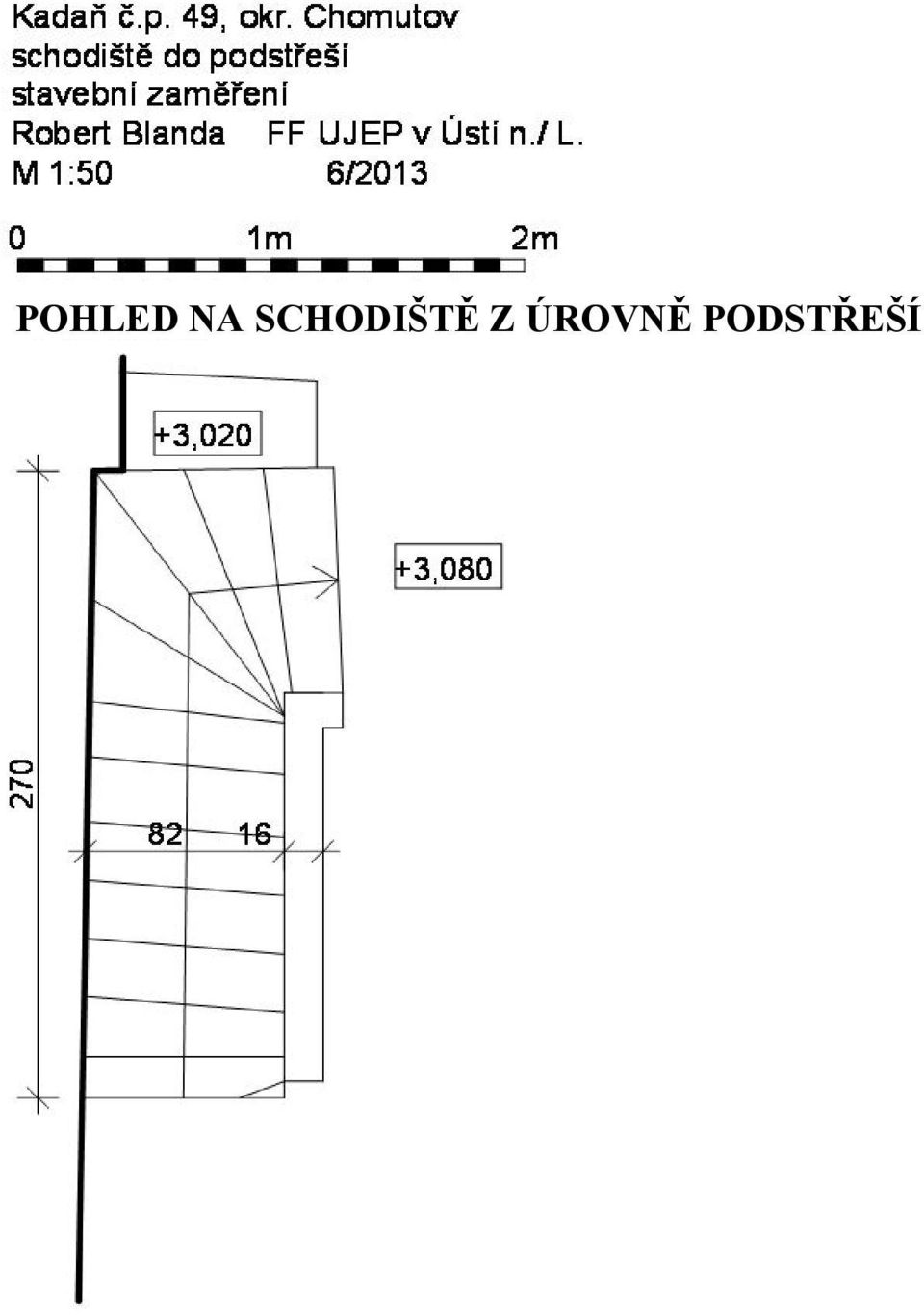

16 POHLED NA SCHODIŠTĚ Z ÚROVNĚ PODSTŘEŠÍ
