PŘÍLOHA A. Příloha A 1

Transkript

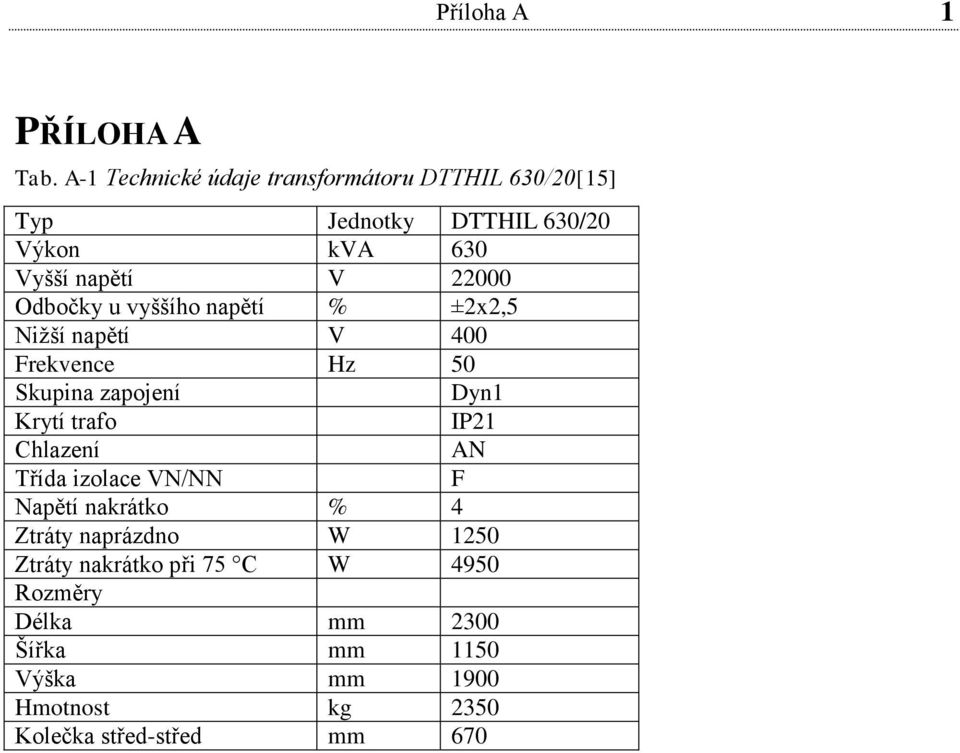

1 Příloha A 1 PŘÍLOHA A Tab. A-1 Technické údaje transformátoru DTTHIL 630/20[15] Typ Jednotky DTTHIL 630/20 Výkon kva 630 Vyšší napětí V Odbočky u vyššího napětí % ±2x2,5 Nižší napětí V 400 Frekvence Hz 50 Skupina zapojení Dyn1 Krytí trafo IP21 Chlazení AN Třída izolace VN/NN F Napětí nakrátko % 4 Ztráty naprázdno W 1250 Ztráty nakrátko při 75 C W 4950 Rozměry Délka mm 2300 Šířka mm 1150 Výška mm 1900 Hmotnost kg 2350 Kolečka střed-střed mm 670

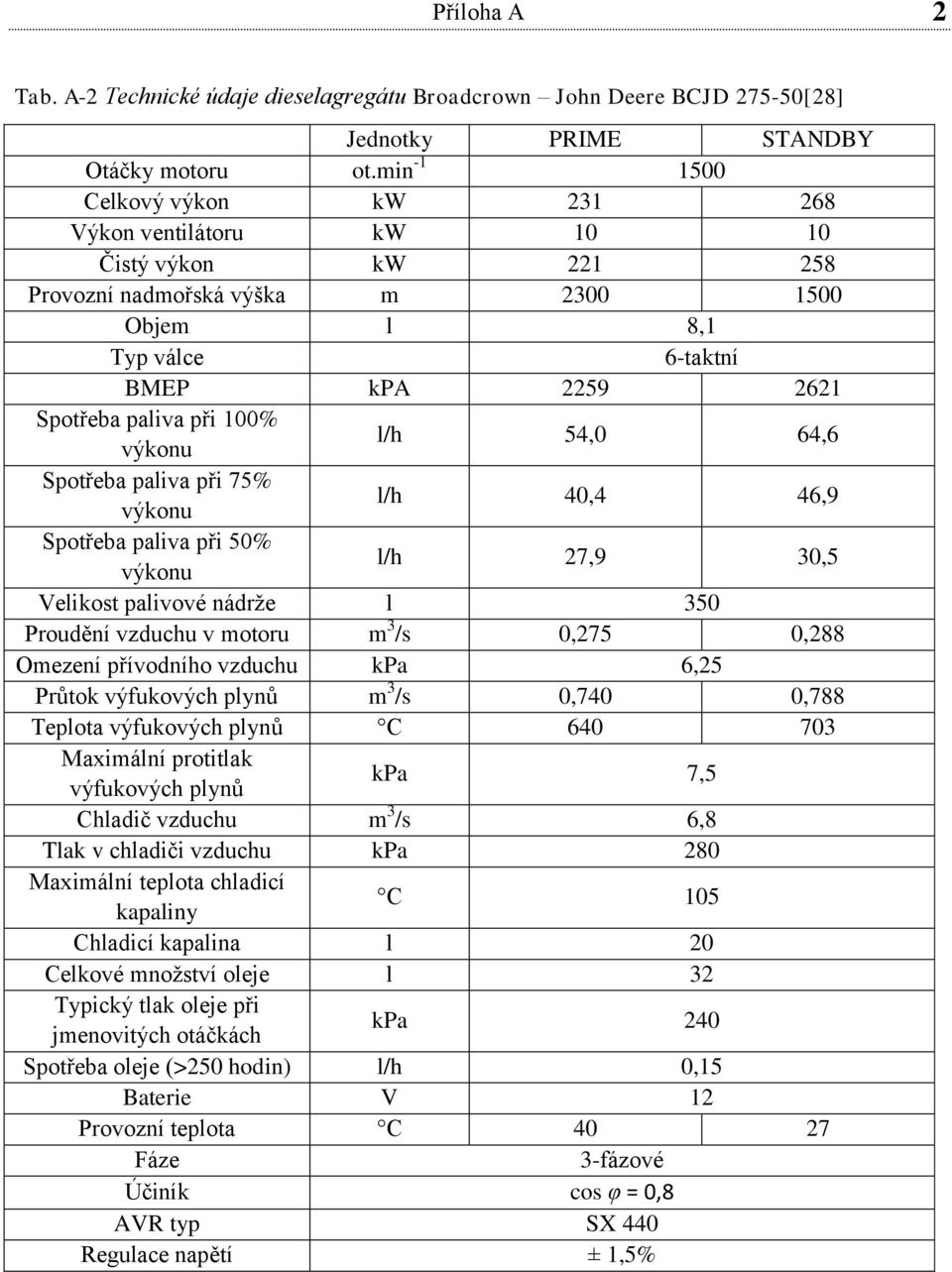

2 Příloha A 2 Tab. A-2 Technické údaje dieselagregátu Broadcrown John Deere BCJD [28] Jednotky PRIME STANDBY Otáčky motoru ot.min Celkový výkon kw Výkon ventilátoru kw Čistý výkon kw Provozní nadmořská výška m Objem l 8,1 Typ válce 6-taktní BMEP kpa Spotřeba paliva při 100% výkonu l/h 54,0 64,6 Spotřeba paliva při 75% výkonu l/h 40,4 46,9 Spotřeba paliva při 50% výkonu l/h 27,9 30,5 Velikost palivové nádrže l 350 Proudění vzduchu v motoru m 3 /s 0,275 0,288 Omezení přívodního vzduchu kpa 6,25 Průtok výfukových plynů m 3 /s 0,740 0,788 Teplota výfukových plynů C Maximální protitlak výfukových plynů kpa 7,5 Chladič vzduchu m 3 /s 6,8 Tlak v chladiči vzduchu kpa 280 Maximální teplota chladicí kapaliny C 105 Chladicí kapalina l 20 Celkové množství oleje l 32 Typický tlak oleje při jmenovitých otáčkách kpa 240 Spotřeba oleje (>250 hodin) l/h 0,15 Baterie V 12 Provozní teplota C Fáze 3-fázové Účiník cos φ = 0,8 AVR typ SX 440 Regulace napětí ± 1,5%

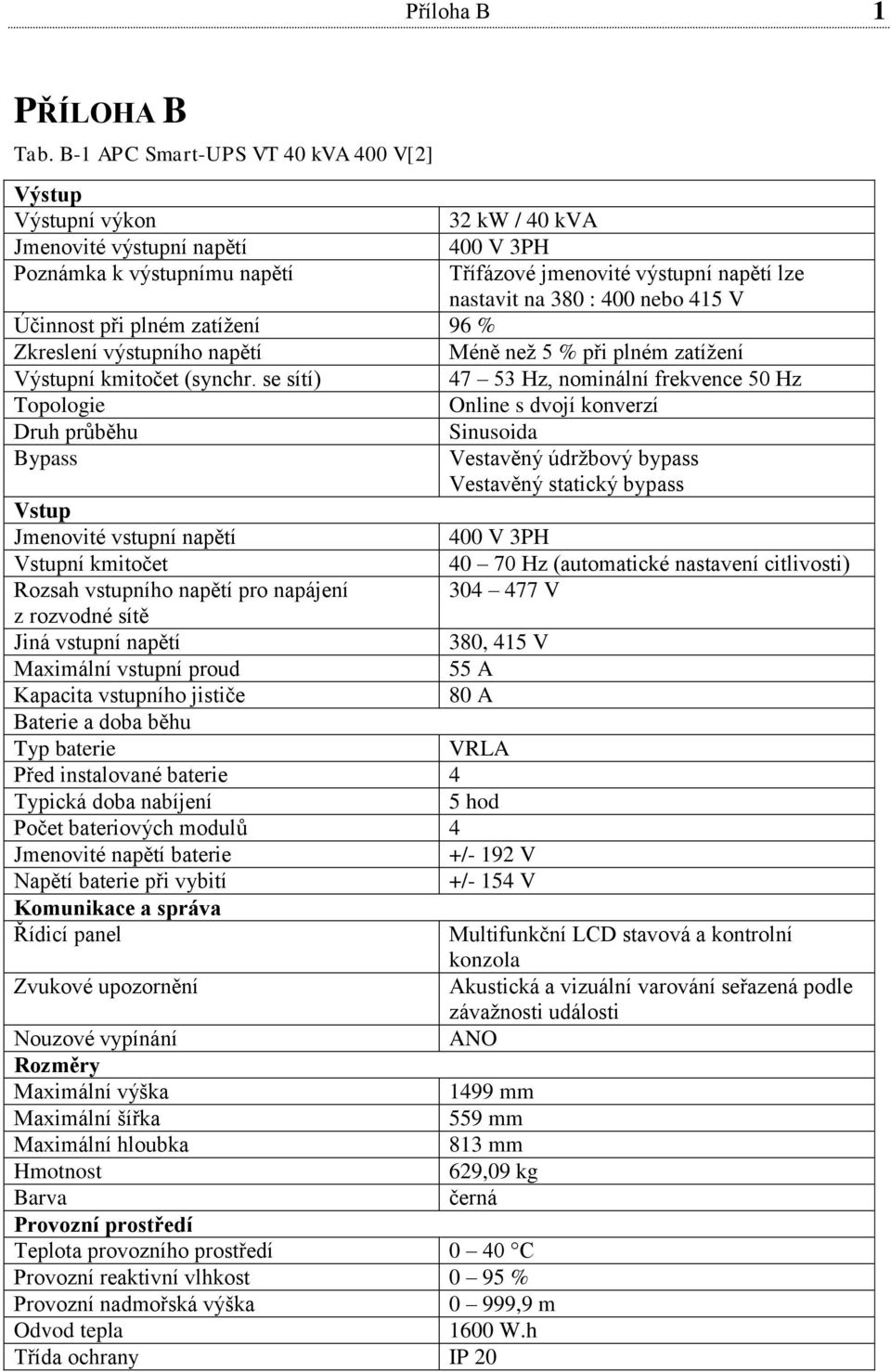

3 Příloha B 1 PŘÍLOHA B Tab. B-1 APC Smart-UPS VT 40 kva 400 V[2] Výstup Výstupní výkon 32 kw / 40 kva Jmenovité výstupní napětí 400 V 3PH Poznámka k výstupnímu napětí Třífázové jmenovité výstupní napětí lze nastavit na 380 : 400 nebo 415 V Účinnost při plném zatížení 96 % Zkreslení výstupního napětí Méně než 5 % při plném zatížení Výstupní kmitočet (synchr. se sítí) Hz, nominální frekvence 50 Hz Topologie Online s dvojí konverzí Druh průběhu Sinusoida Bypass Vestavěný údržbový bypass Vestavěný statický bypass Vstup Jmenovité vstupní napětí 400 V 3PH Vstupní kmitočet Hz (automatické nastavení citlivosti) Rozsah vstupního napětí pro napájení V z rozvodné sítě Jiná vstupní napětí 380, 415 V Maximální vstupní proud 55 A Kapacita vstupního jističe 80 A Baterie a doba běhu Typ baterie VRLA Před instalované baterie 4 Typická doba nabíjení 5 hod Počet bateriových modulů 4 Jmenovité napětí baterie +/- 192 V Napětí baterie při vybití +/- 154 V Komunikace a správa Řídicí panel Multifunkční LCD stavová a kontrolní konzola Zvukové upozornění Akustická a vizuální varování seřazená podle závažnosti události Nouzové vypínání ANO Rozměry Maximální výška 1499 mm Maximální šířka 559 mm Maximální hloubka 813 mm Hmotnost 629,09 kg Barva černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška 0 999,9 m Odvod tepla 1600 W.h Třída ochrany IP 20

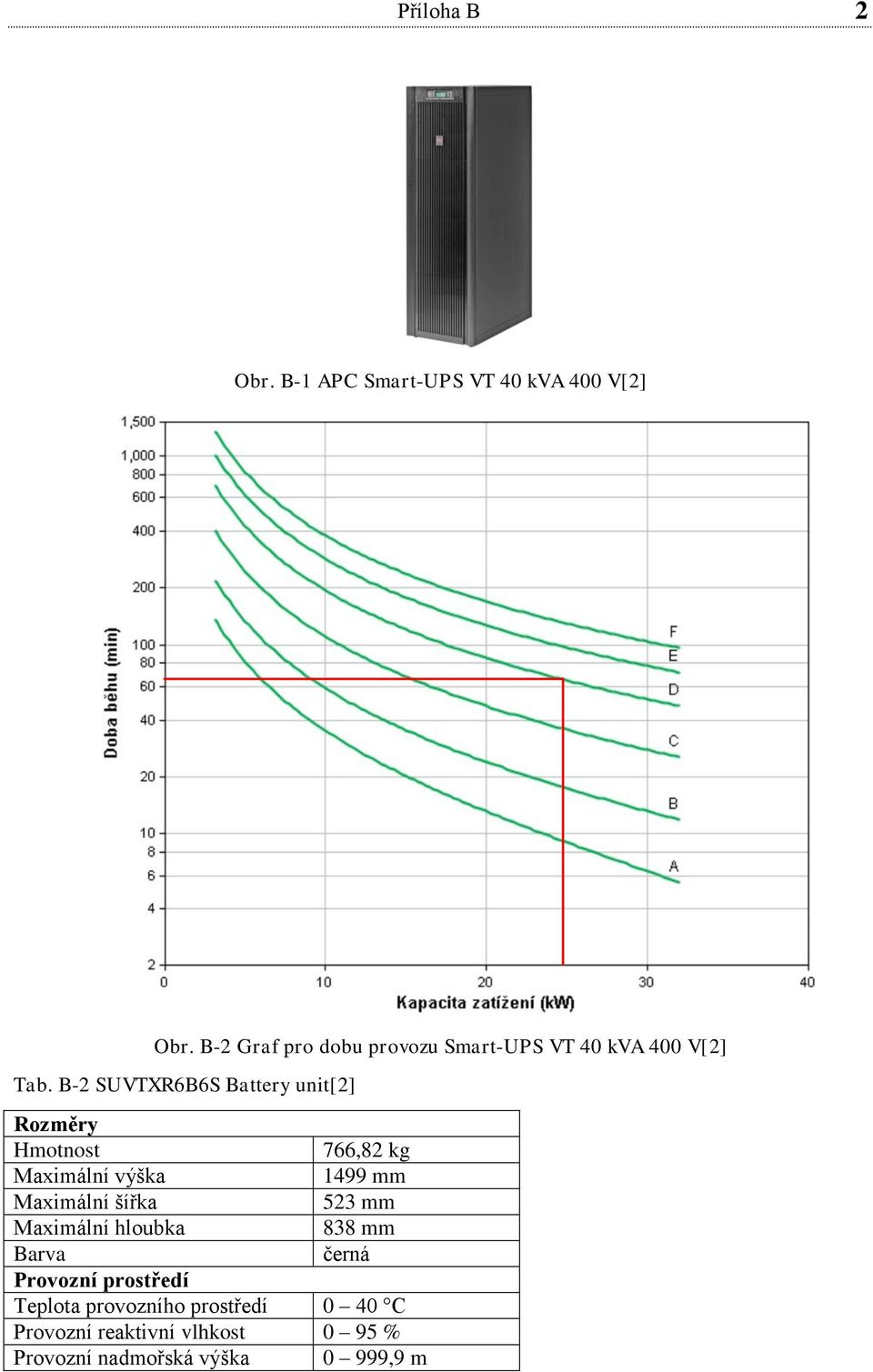

4 Příloha B 2 Obr. B-1 APC Smart-UPS VT 40 kva 400 V[2] Obr. B-2 Graf pro dobu provozu Smart-UPS VT 40 kva 400 V[2] Tab. B-2 SUVTXR6B6S Battery unit[2] Rozměry Hmotnost 766,82 kg Maximální výška 1499 mm Maximální šířka 523 mm Maximální hloubka 838 mm Barva černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška 0 999,9 m

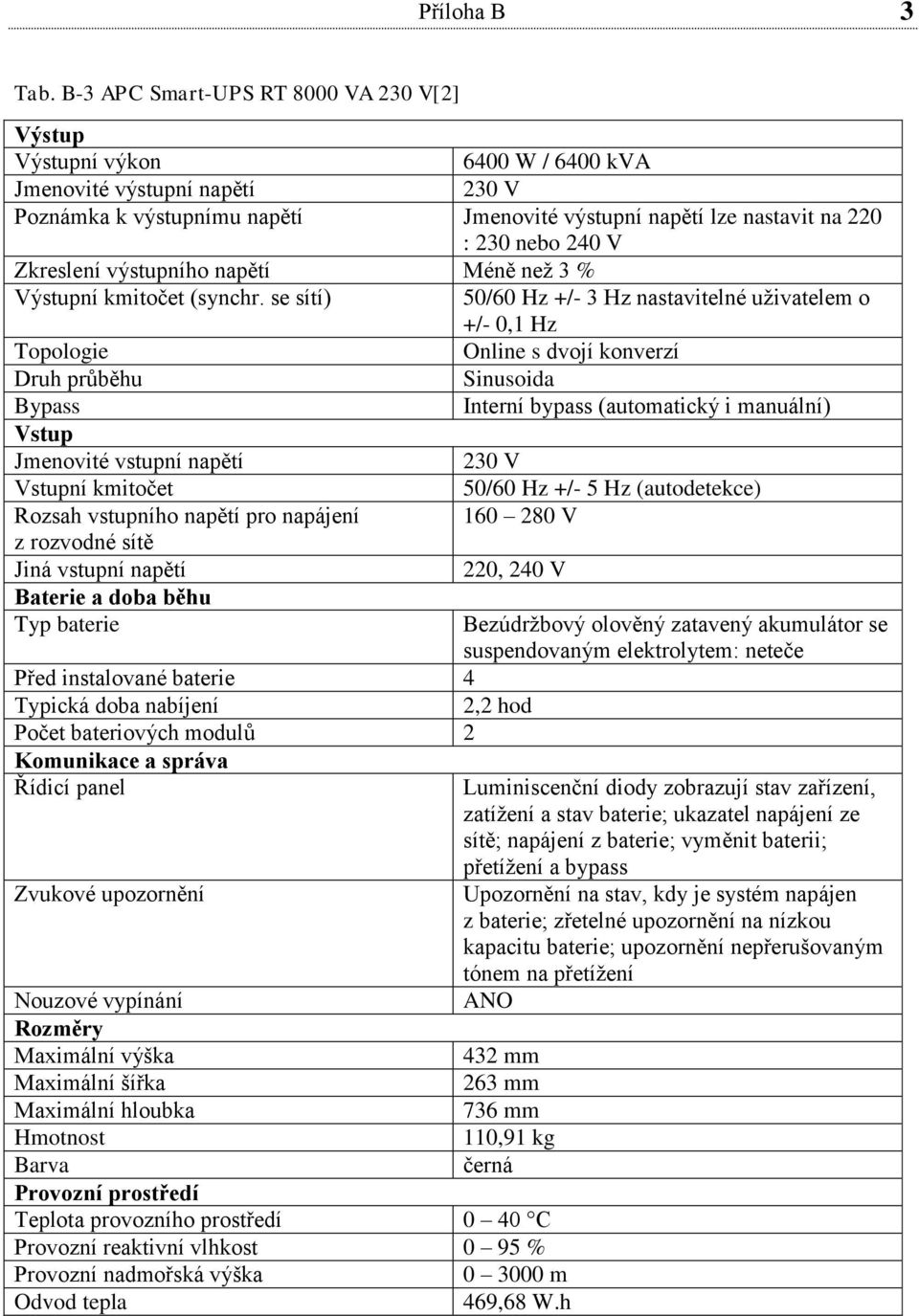

5 Příloha B 3 Tab. B-3 APC Smart-UPS RT 8000 VA 230 V[2] Výstup Výstupní výkon 6400 W / 6400 kva Jmenovité výstupní napětí 230 V Poznámka k výstupnímu napětí Jmenovité výstupní napětí lze nastavit na 220 : 230 nebo 240 V Zkreslení výstupního napětí Méně než 3 % Výstupní kmitočet (synchr. se sítí) 50/60 Hz +/- 3 Hz nastavitelné uživatelem o +/- 0,1 Hz Topologie Online s dvojí konverzí Druh průběhu Sinusoida Bypass Interní bypass (automatický i manuální) Vstup Jmenovité vstupní napětí 230 V Vstupní kmitočet 50/60 Hz +/- 5 Hz (autodetekce) Rozsah vstupního napětí pro napájení V z rozvodné sítě Jiná vstupní napětí 220, 240 V Baterie a doba běhu Typ baterie Bezúdržbový olověný zatavený akumulátor se suspendovaným elektrolytem: neteče Před instalované baterie 4 Typická doba nabíjení 2,2 hod Počet bateriových modulů 2 Komunikace a správa Řídicí panel Zvukové upozornění Nouzové vypínání ANO Rozměry Maximální výška 432 mm Maximální šířka 263 mm Maximální hloubka 736 mm Hmotnost 110,91 kg Barva černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška Odvod tepla Luminiscenční diody zobrazují stav zařízení, zatížení a stav baterie; ukazatel napájení ze sítě; napájení z baterie; vyměnit baterii; přetížení a bypass Upozornění na stav, kdy je systém napájen z baterie; zřetelné upozornění na nízkou kapacitu baterie; upozornění nepřerušovaným tónem na přetížení m 469,68 W.h

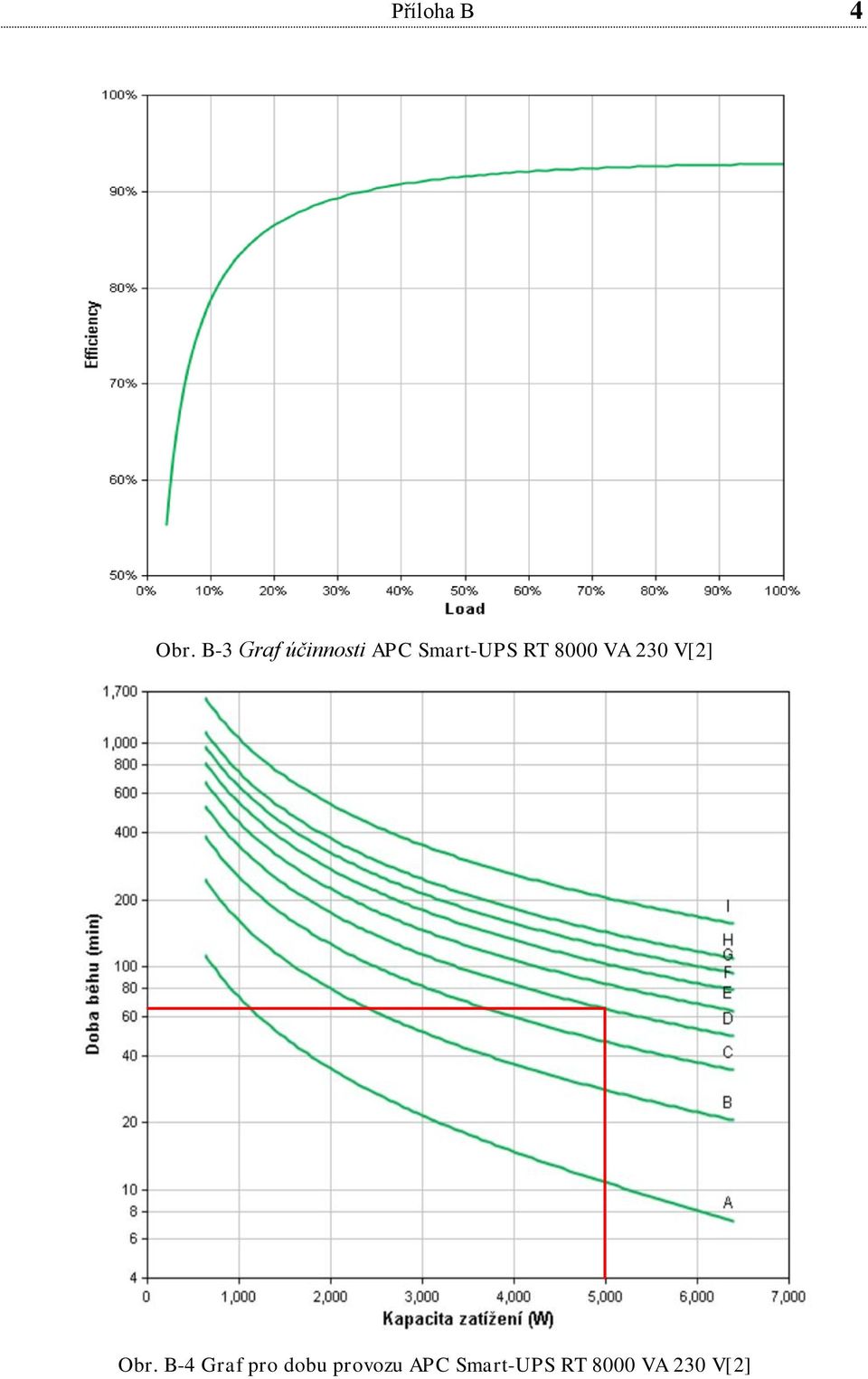

6 Příloha B 4 Obr. B-3 Graf účinnosti APC Smart-UPS RT 8000 VA 230 V[2] Obr. B-4 Graf pro dobu provozu APC Smart-UPS RT 8000 VA 230 V[2]

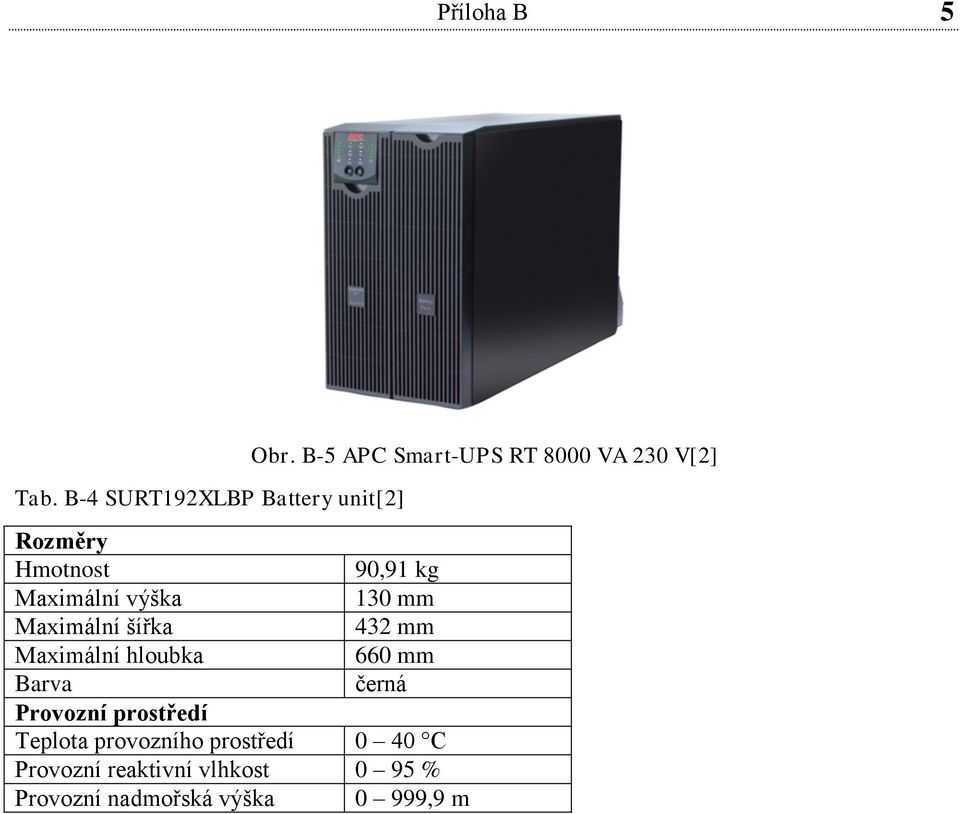

7 Příloha B 5 Tab. B-4 SURT192XLBP Battery unit[2] Rozměry Hmotnost 90,91 kg Maximální výška 130 mm Maximální šířka 432 mm Maximální hloubka 660 mm Barva černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška 0 999,9 m Obr. B-5 APC Smart-UPS RT 8000 VA 230 V[2]

8 Příloha B 6 Tab. B-5 APC Symmetra PX 64 kw 400 V[2] Výstup Výstupní výkon 64 kw / 64 kva Jmenovité výstupní napětí 230 V, 400 V 3PH Poznámka k výstupnímu napětí Třífázové jmenovité výstupní napětí lze nastavit na 380 : 400 nebo 415 V Účinnost při plném zatížení 95 % Zkreslení výstupního napětí Méně než 2 % Výstupní kmitočet (synchr. se sítí) 50/60 Hz +/- 3 Hz nastavitelné uživatelem o +/- 0,1 Hz Topologie Online s dvojí konverzí Druh průběhu Sinusoida Bypass Vestavěný statický bypass Vstup Jmenovité vstupní napětí 400 V 3PH Vstupní kmitočet Hz Rozsah vstupního napětí pro napájení V z rozvodné sítě Pro napájení z rozvodné sítě lze upravit V rozsah vstupního napětí Maximální vstupní proud 118 A Kapacita vstupního jističe 315 A Baterie a doba běhu Typ baterie VRLA Před instalované baterie 6 Prázdné bateriové moduly 3 Typická doba nabíjení 3,5 hod Počet bateriových modulů 4 Jmenovité napětí baterie +/- 192 V Napětí baterie při vybití +/- 154 V Komunikace a správa Řídicí panel Multifunkční LCD stavová a kontrolní konzola Zvukové upozornění Upozornění na stav, kdy je systém napájen z baterie; zřetelné upozornění na nízkou kapacitu baterie; nastavitelná doba Nouzové vypínání ANO Rozměry Maximální výška 1991 mm Maximální šířka 1200 mm Maximální hloubka 1070 mm Hmotnost 1388 kg Barva Černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška 0 999,9 m Odvod tepla 3369 W.h

9 Příloha B 7 Obr. B-6 APC Symmetra PX 64 kw 400 V[2] Obr. B-7 Graf pro dobu provozu APC Symmetra PX 64 kw 400 V[2] Tab. B-6 SY64K160H Baterry unit[2] Rozměry Hmotnost 1209 kg Maximální výška 1991 mm Maximální šířka 600 mm Maximální hloubka 1070 mm Barva černá Provozní prostředí Teplota provozního prostředí 0 40 C Provozní reaktivní vlhkost 0 95 % Provozní nadmořská výška 0 999,9 m

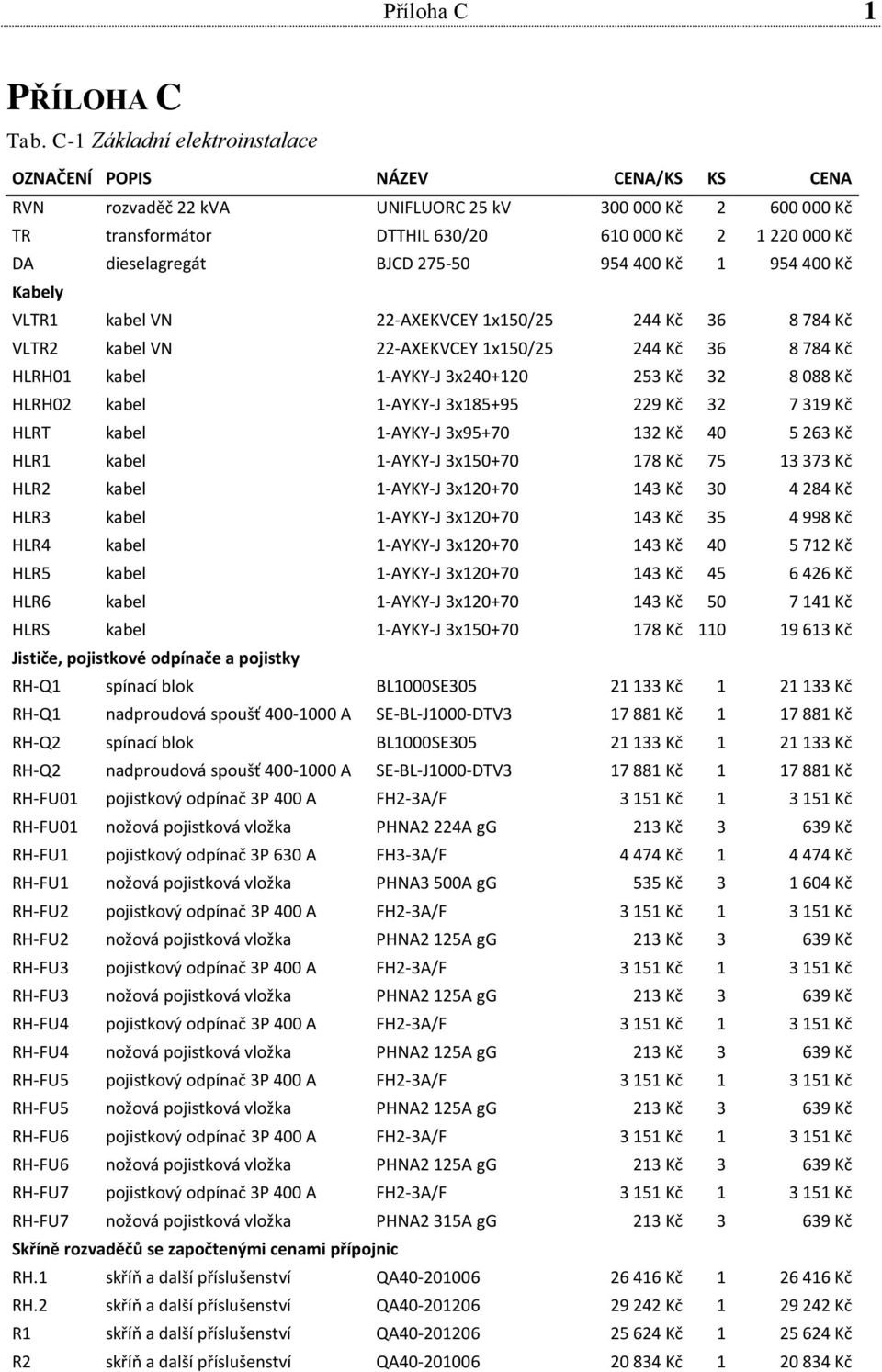

10 Příloha C 1 PŘÍLOHA C Tab. C-1 Základní elektroinstalace OZNAČENÍ POPIS NÁZEV CENA/KS KS CENA RVN rozvaděč 22 kva UNIFLUORC 25 kv Kč Kč TR transformátor DTTHIL 630/ Kč Kč DA dieselagregát BJCD Kč Kč Kabely VLTR1 kabel VN 22-AXEKVCEY 1x150/ Kč Kč VLTR2 kabel VN 22-AXEKVCEY 1x150/ Kč Kč HLRH01 kabel 1-AYKY-J 3x Kč Kč HLRH02 kabel 1-AYKY-J 3x Kč Kč HLRT kabel 1-AYKY-J 3x Kč Kč HLR1 kabel 1-AYKY-J 3x Kč Kč HLR2 kabel 1-AYKY-J 3x Kč Kč HLR3 kabel 1-AYKY-J 3x Kč Kč HLR4 kabel 1-AYKY-J 3x Kč Kč HLR5 kabel 1-AYKY-J 3x Kč Kč HLR6 kabel 1-AYKY-J 3x Kč Kč HLRS kabel 1-AYKY-J 3x Kč Kč Jističe, pojistkové odpínače a pojistky RH-Q1 spínací blok BL1000SE Kč Kč RH-Q1 nadproudová spoušť A SE-BL-J1000-DTV Kč Kč RH-Q2 spínací blok BL1000SE Kč Kč RH-Q2 nadproudová spoušť A SE-BL-J1000-DTV Kč Kč RH-FU01 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU01 nožová pojistková vložka PHNA2 224A gg 213 Kč Kč RH-FU1 pojistkový odpínač 3P 630 A FH3-3A/F Kč Kč RH-FU1 nožová pojistková vložka PHNA3 500A gg 535 Kč Kč RH-FU2 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU2 nožová pojistková vložka PHNA2 125A gg 213 Kč Kč RH-FU3 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU3 nožová pojistková vložka PHNA2 125A gg 213 Kč Kč RH-FU4 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU4 nožová pojistková vložka PHNA2 125A gg 213 Kč Kč RH-FU5 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU5 nožová pojistková vložka PHNA2 125A gg 213 Kč Kč RH-FU6 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU6 nožová pojistková vložka PHNA2 125A gg 213 Kč Kč RH-FU7 pojistkový odpínač 3P 400 A FH2-3A/F Kč Kč RH-FU7 nožová pojistková vložka PHNA2 315A gg 213 Kč Kč Skříně rozvaděčů se započtenými cenami přípojnic RH.1 skříň a další příslušenství QA Kč Kč RH.2 skříň a další příslušenství QA Kč Kč R1 skříň a další příslušenství QA Kč Kč R2 skříň a další příslušenství QA Kč Kč

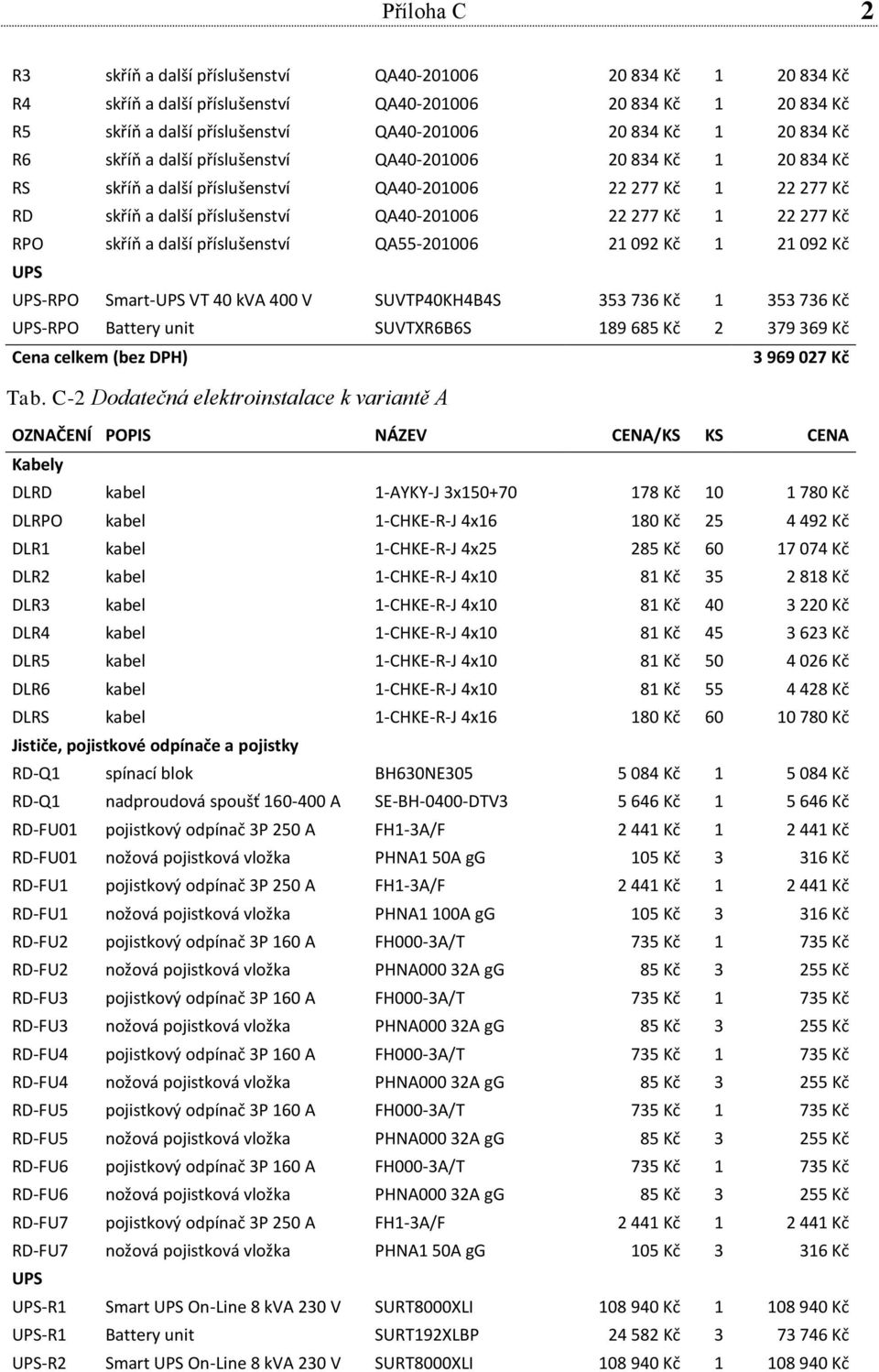

11 Příloha C 2 R3 skříň a další příslušenství QA Kč Kč R4 skříň a další příslušenství QA Kč Kč R5 skříň a další příslušenství QA Kč Kč R6 skříň a další příslušenství QA Kč Kč RS skříň a další příslušenství QA Kč Kč RD skříň a další příslušenství QA Kč Kč RPO skříň a další příslušenství QA Kč Kč UPS UPS-RPO Smart-UPS VT 40 kva 400 V SUVTP40KH4B4S Kč Kč UPS-RPO Battery unit SUVTXR6B6S Kč Kč Cena celkem (bez DPH) Kč Tab. C-2 Dodatečná elektroinstalace k variantě A OZNAČENÍ POPIS NÁZEV CENA/KS KS CENA Kabely DLRD kabel 1-AYKY-J 3x Kč Kč DLRPO kabel 1-CHKE-R-J 4x Kč Kč DLR1 kabel 1-CHKE-R-J 4x Kč Kč DLR2 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR3 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR4 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR5 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR6 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLRS kabel 1-CHKE-R-J 4x Kč Kč Jističe, pojistkové odpínače a pojistky RD-Q1 spínací blok BH630NE Kč Kč RD-Q1 nadproudová spoušť A SE-BH-0400-DTV Kč Kč RD-FU01 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU01 nožová pojistková vložka PHNA1 50A gg 105 Kč Kč RD-FU1 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU1 nožová pojistková vložka PHNA1 100A gg 105 Kč Kč RD-FU2 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU2 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU3 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU3 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU4 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU4 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU5 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU5 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU6 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU6 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU7 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU7 nožová pojistková vložka PHNA1 50A gg 105 Kč Kč UPS UPS-R1 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč UPS-R1 Battery unit SURT192XLBP Kč Kč UPS-R2 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč

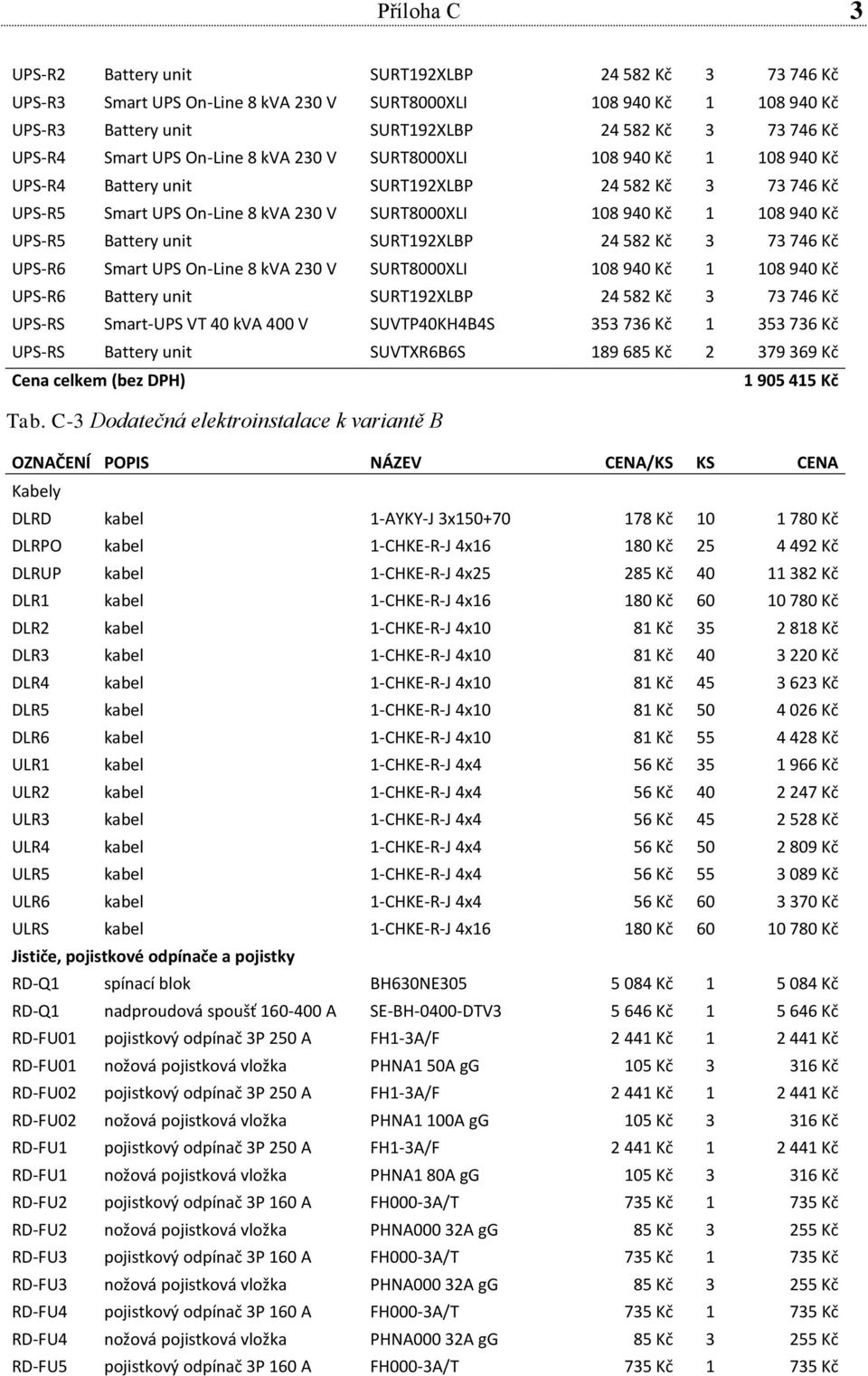

12 Příloha C 3 UPS-R2 Battery unit SURT192XLBP Kč Kč UPS-R3 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč UPS-R3 Battery unit SURT192XLBP Kč Kč UPS-R4 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč UPS-R4 Battery unit SURT192XLBP Kč Kč UPS-R5 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč UPS-R5 Battery unit SURT192XLBP Kč Kč UPS-R6 Smart UPS On-Line 8 kva 230 V SURT8000XLI Kč Kč UPS-R6 Battery unit SURT192XLBP Kč Kč UPS-RS Smart-UPS VT 40 kva 400 V SUVTP40KH4B4S Kč Kč UPS-RS Battery unit SUVTXR6B6S Kč Kč Cena celkem (bez DPH) Kč Tab. C-3 Dodatečná elektroinstalace k variantě B OZNAČENÍ POPIS NÁZEV CENA/KS KS CENA Kabely DLRD kabel 1-AYKY-J 3x Kč Kč DLRPO kabel 1-CHKE-R-J 4x Kč Kč DLRUP kabel 1-CHKE-R-J 4x Kč Kč DLR1 kabel 1-CHKE-R-J 4x Kč Kč DLR2 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR3 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR4 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR5 kabel 1-CHKE-R-J 4x10 81 Kč Kč DLR6 kabel 1-CHKE-R-J 4x10 81 Kč Kč ULR1 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULR2 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULR3 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULR4 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULR5 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULR6 kabel 1-CHKE-R-J 4x4 56 Kč Kč ULRS kabel 1-CHKE-R-J 4x Kč Kč Jističe, pojistkové odpínače a pojistky RD-Q1 spínací blok BH630NE Kč Kč RD-Q1 nadproudová spoušť A SE-BH-0400-DTV Kč Kč RD-FU01 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU01 nožová pojistková vložka PHNA1 50A gg 105 Kč Kč RD-FU02 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU02 nožová pojistková vložka PHNA1 100A gg 105 Kč Kč RD-FU1 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RD-FU1 nožová pojistková vložka PHNA1 80A gg 105 Kč Kč RD-FU2 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU2 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU3 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU3 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU4 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU4 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU5 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč

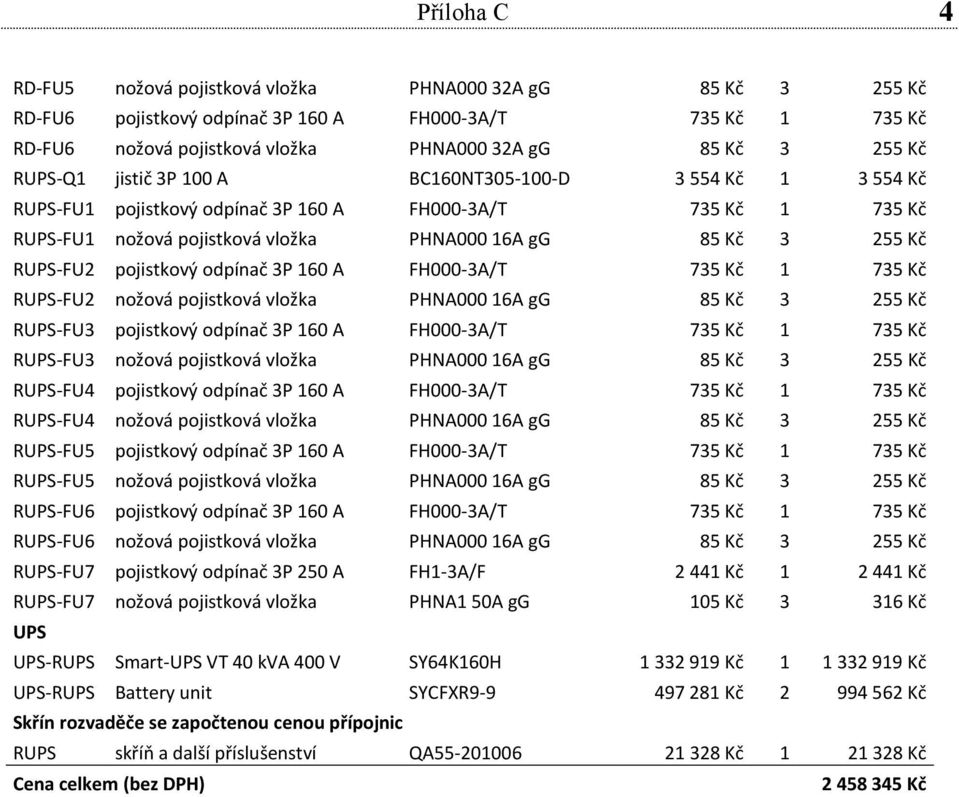

13 Příloha C 4 RD-FU5 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RD-FU6 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RD-FU6 nožová pojistková vložka PHNA000 32A gg 85 Kč Kč RUPS-Q1 jistič 3P 100 A BC160NT D Kč Kč RUPS-FU1 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU1 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU2 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU2 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU3 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU3 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU4 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU4 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU5 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU5 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU6 pojistkový odpínač 3P 160 A FH000-3A/T 735 Kč Kč RUPS-FU6 nožová pojistková vložka PHNA000 16A gg 85 Kč Kč RUPS-FU7 pojistkový odpínač 3P 250 A FH1-3A/F Kč Kč RUPS-FU7 nožová pojistková vložka PHNA1 50A gg 105 Kč Kč UPS UPS-RUPS Smart-UPS VT 40 kva 400 V SY64K160H Kč Kč UPS-RUPS Battery unit SYCFXR Kč Kč Skřín rozvaděče se započtenou cenou přípojnic RUPS skříň a další příslušenství QA Kč Kč Cena celkem (bez DPH) Kč
