1 Mapy jako zdroj informací Mapa je zmenšený a zjednodušený obraz zemského povrchu v rovině. Soubor map = atlas

2 Měřítko mapy Měřítko mapy udává poměr zmenšení mapy vůči skutečnosti, poměr délky na mapě k délce ve skutečnosti. Měřítko 1: udává, že 1 cm na mapě se rovná cm, tj. 500 m ve skutečnosti. Měřítko se uvádí v grafické nebo číselné podobě. Základní je měřítko grafické (při kopírování, kdy se mění rozměry mapy, u něj nedochází ke ztrátě pravdivosti).

3 Druhy map podle měřítka mapy velkého měřítka do měřítka 1: malé území, největší přiblížení, malé zkreslení, velká podrobnost mapy středního měřítka 1: : mapy malého měřítka měřítko nad 1: velké území, nejmenší přiblížení, velké zkreslení, malá podrobnost,

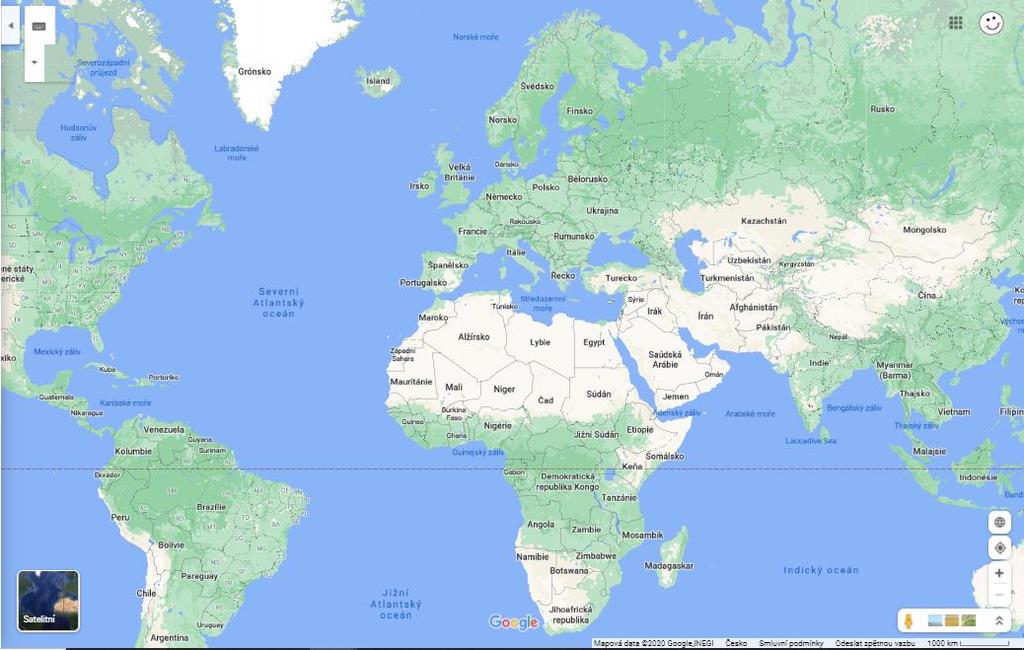

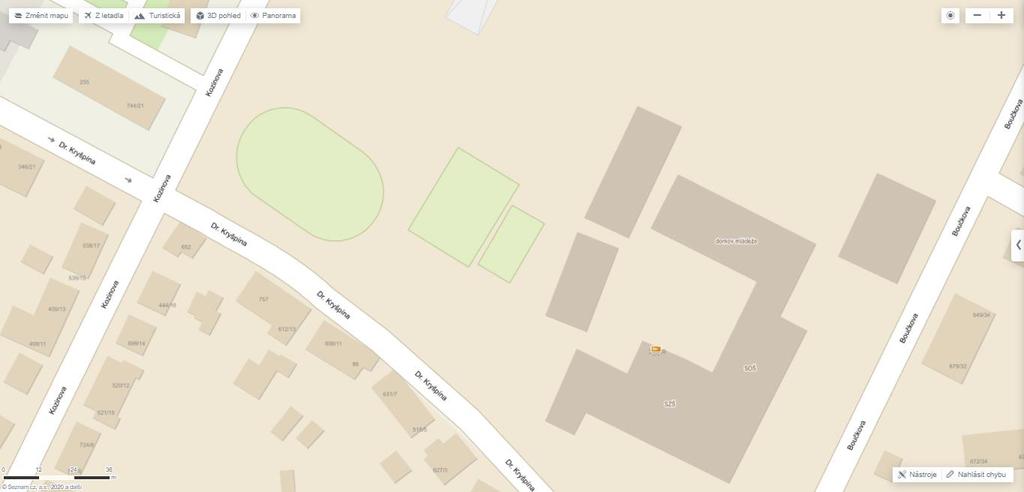

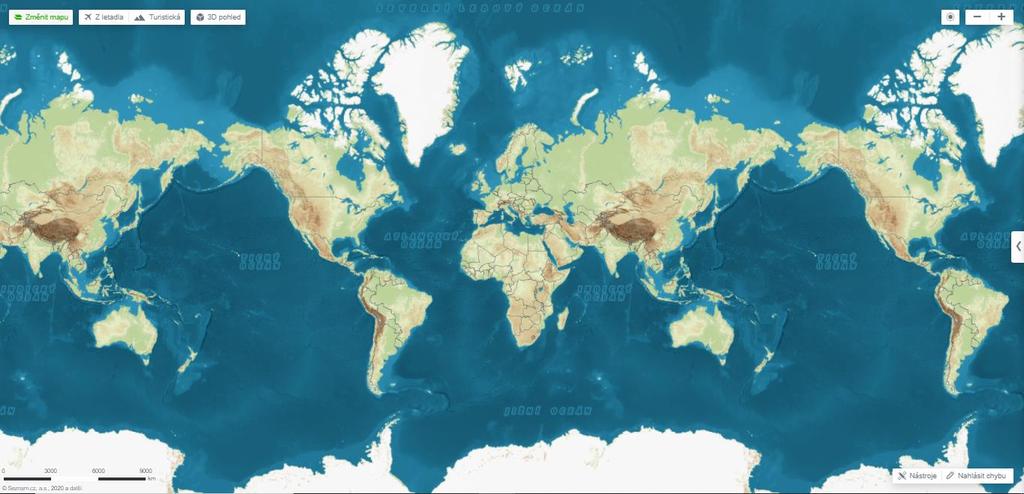

4 Měřítko mapy na mapových serverech Mapové servery (elektronické verze map) umožňují zobrazit mapy různých měřítek. mapa s největším možným přiblížením mapa s největším možným oddálením 1 dílek grafického měřítka = 1 cm, proto na mapě 1 cm = 12 m, 12 m = 1200 cm, číselné měřítko mapy je 1:1 200

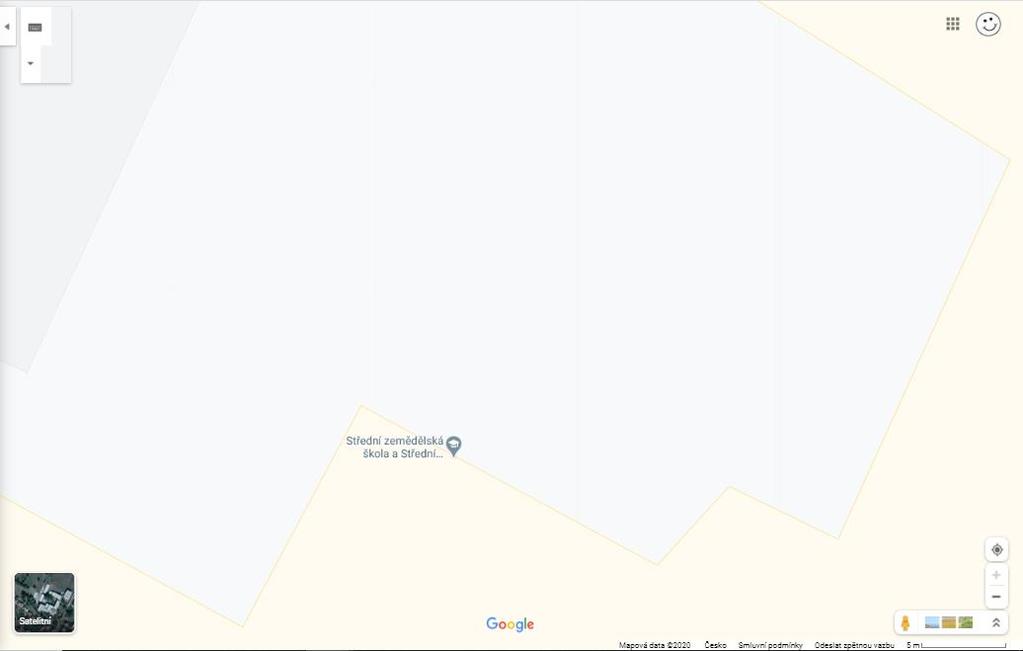

5 Měřítko mapy na mapových serverech mapa s největším možným přiblížením mapa s největším možným oddálením 1 dílek grafického měřítka = 2 cm, proto na mapě 2 cm = 5 m (1 cm = 2,5 m) 2,5 m = 250 cm, číselné měřítko mapy je 1:250

6 Měření na mapách je možné pouze na mapách velkých měřítek, mapy velkého měřítka zobrazují malá území, u nichž se neprojevuje zakřivení zemského povrchu, nejsou proto zkreslené a měření na nich je přesné.

7 Druhy map podle obsahu mapy s topografickým (místopisným) obsahem topografický obsah tvoří výškopis, polohopis a popis mapy s tematickým obsahem topografický obsah je redukován, podrobně zobrazují jeden nebo i více prvků (témat, jevů)

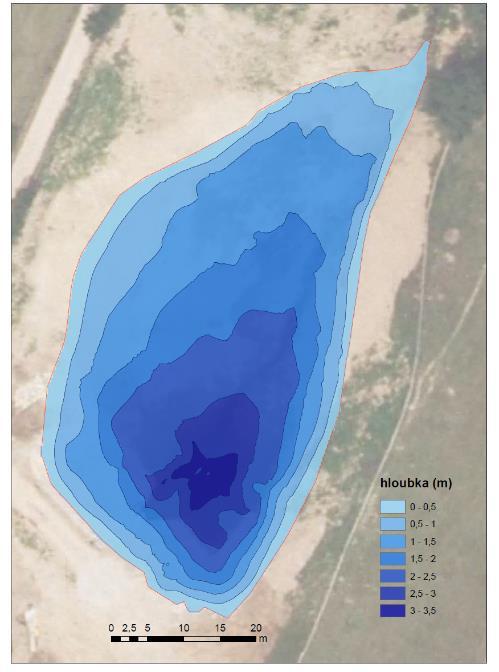

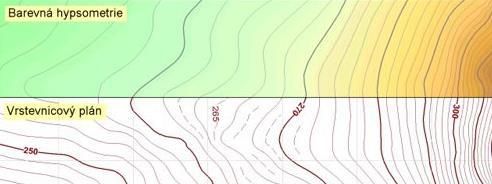

8 Mapy s topografickým obsahem výškopis tj. znázornění nadmořské výšky (na pevnině) a hloubky (jezera, moře, oceány) v metrech nad mořem (např. 265 m n. m.), ke znázornění slouží: vrstevnice (čáry spojující místa se stejnou nadmořskou výškou), hloubnice (čáry spojující místa se stejnou hloubkou), kóty (výškové body většinou v podobě tečky s údajem o nadmořské výšce), barvy (na pevnině čím tmavší barva, tím vyšší nadmořská výška, v oceánech čím tmavší modrá, tím větší hloubka).

9 Mapy s topografickým obsahem polohopis tj. znázornění přírodních prvků v krajině (říční síť, vegetace ), lidských výtvorů (budovy, dopravní cesty.) pomocí bodových, čárových a plošných značek bodové značky sídla čárové značky plošné značky vodstvo, komunikace. vegetace Urči další příklady prvků znázorněných bodovými, čárovými a plošnými značkami 1) u map velkého měřítka 2) u map malého měřítka.

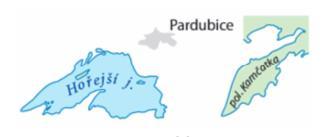

10 Mapy s topografickým obsahem popis udává názvy objektů v mapě

11 Všechny značky použité v mapě obsahuje tzv. legenda (vysvětlivky).

12 Mapy s topografickým obsahem obecně zeměpisná mapa

13 Mapy s topografickým obsahem topografická mapa USA

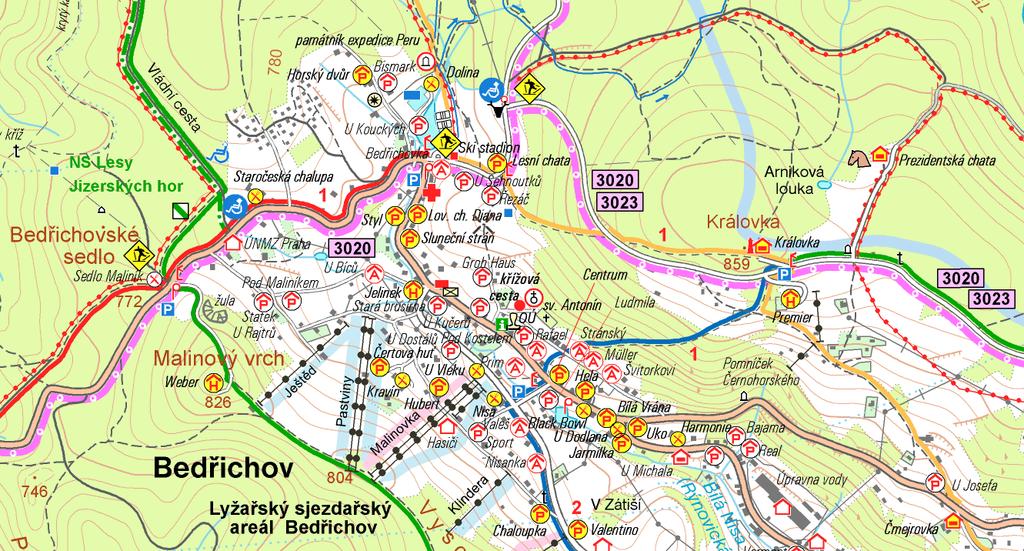

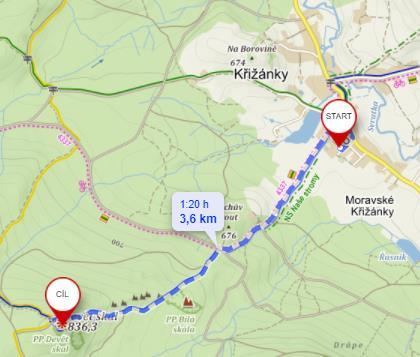

14 Mapy s topografickým obsahem turistická mapa 1:50 000

15 Mapy s tematickým obsahem mapy přírodních jevů mapy geologické, hydrologické, meteorologické mapy společenských jevů mapy dopravní, obyvatelstva ostatní tematické mapy mapy katastrální, letecké, námořní.

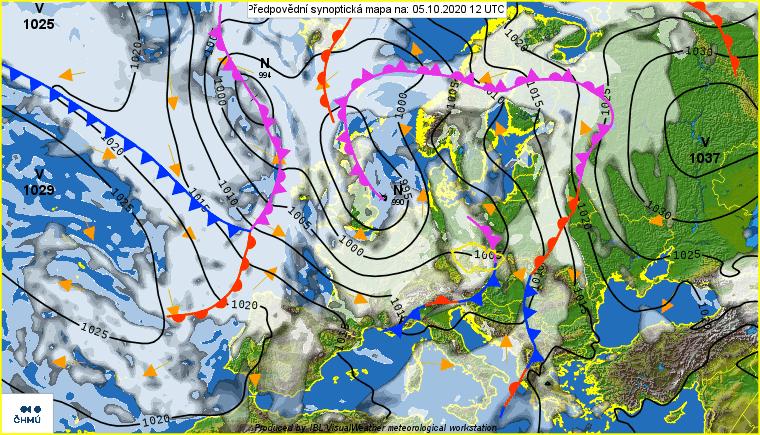

16 mapy přírodních jevů meteorologická mapa

17 mapy přírodních jevů klimatická mapa

18 mapy přírodních jevů geologická mapa

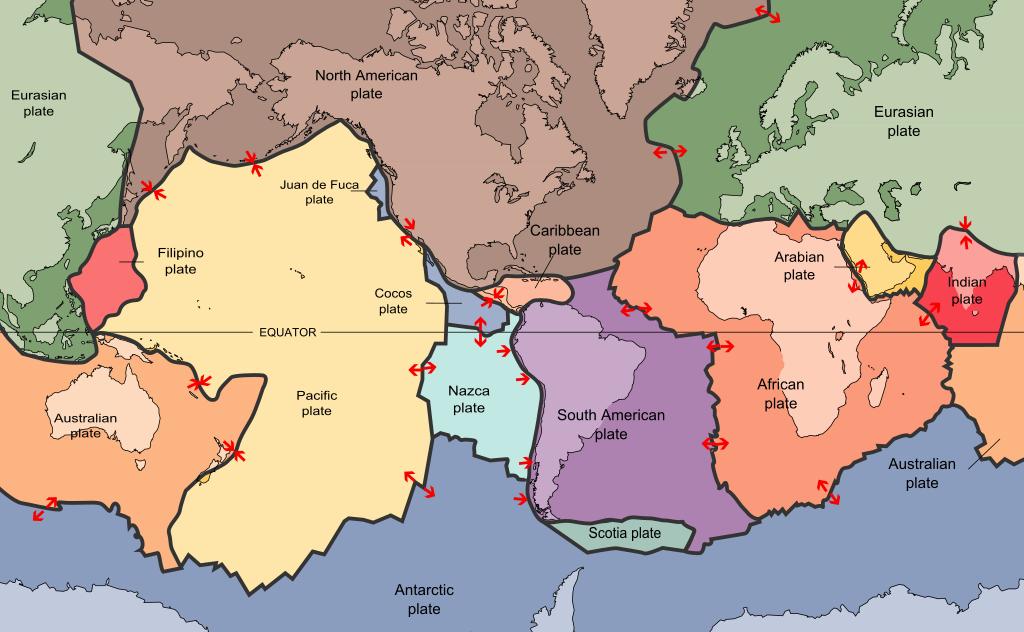

19 mapy přírodních jevů tektonická mapa

20 mapy společenských jevů mapa náboženství

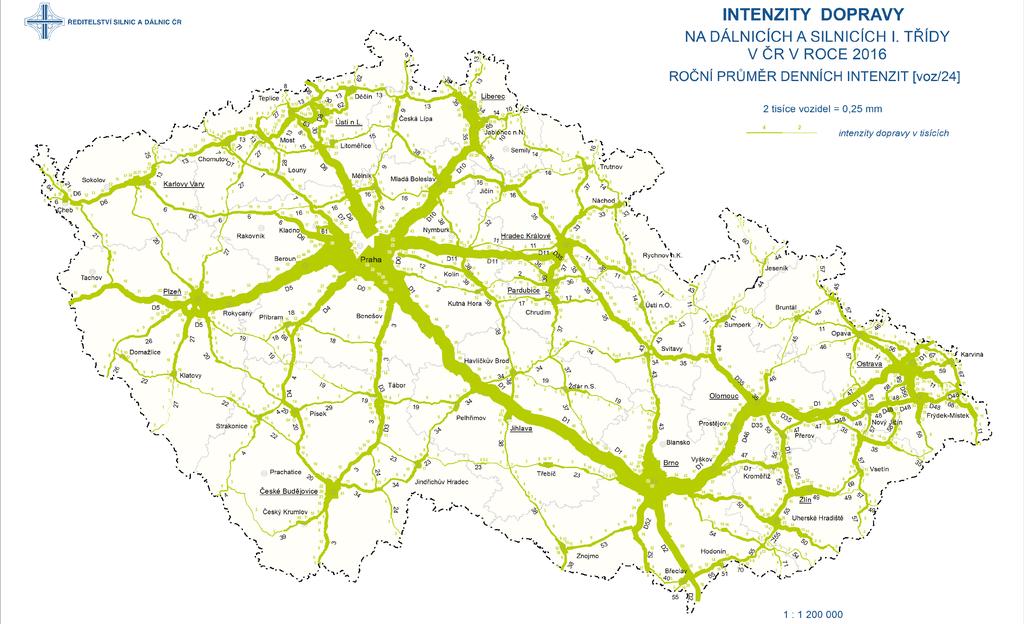

21 mapy společenských jevů dopravní mapa

22 mapy společenských jevů dopravní mapa metro ve Vídni

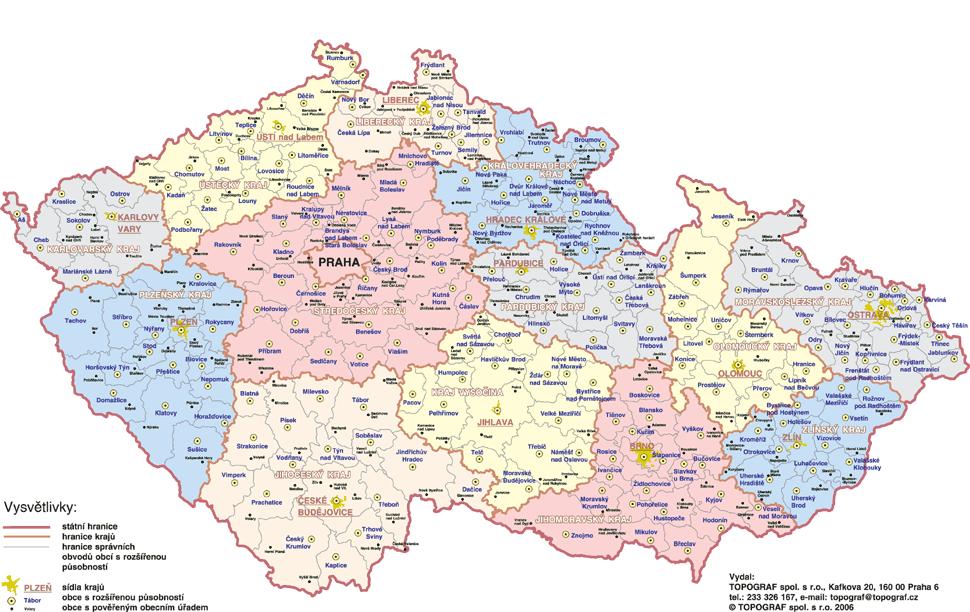

23 mapy společenských jevů administrativní mapa

24 ostatní mapy katastrální mapa mapa velkého měřítka (1:1000), mapa nemovitých věcí zapsaných v katastru nemovitostí (všechny pozemky v ČR, jednotlivé parcely, stavby).

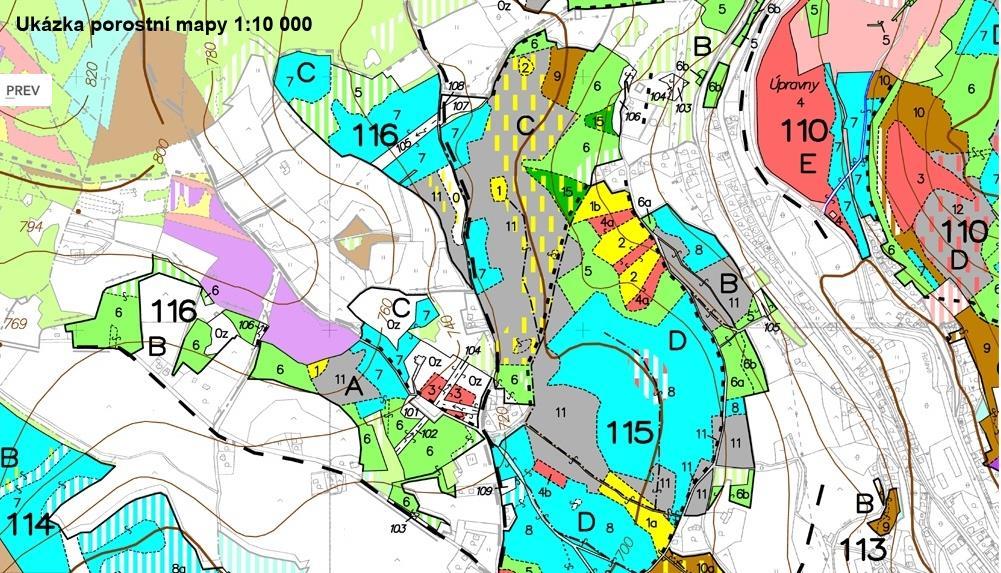

25 ostatní mapy porostní mapa

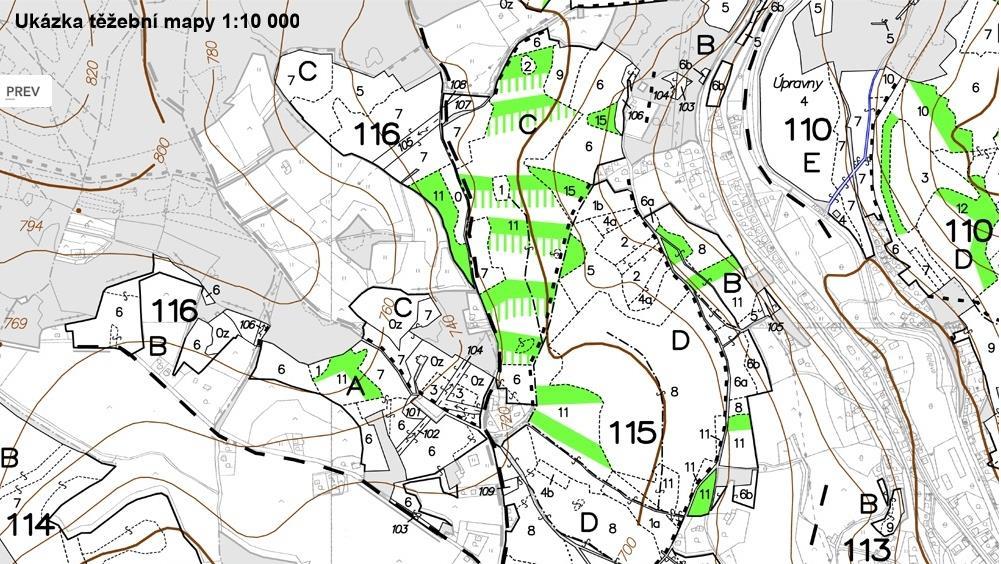

26 ostatní mapy těžební mapa

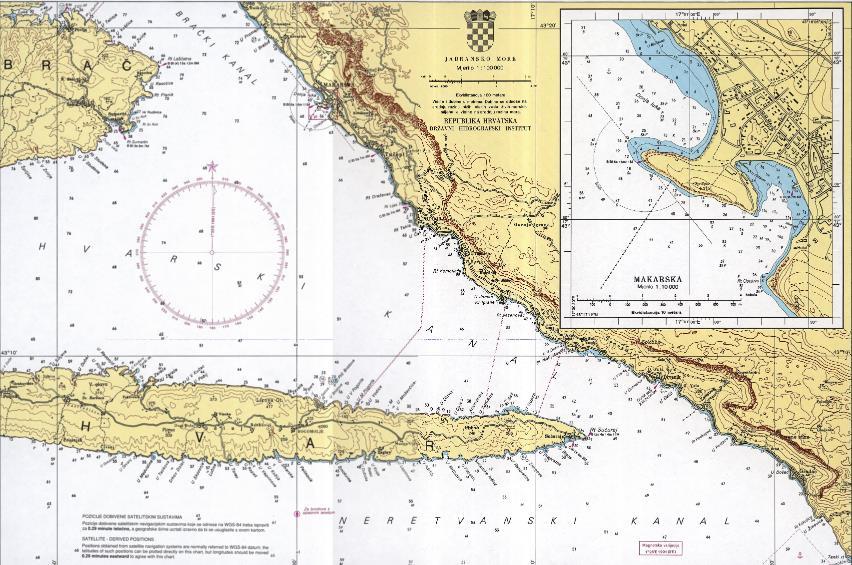

27 ostatní mapy námořní mapa

28 Jaký jev zobrazují následující tematické mapy?
