1 TECHNICKÁ DATA Model M130X Motor Typ (výrobce: KUBOTA) V6108, Common Rail, s přímým vstřikováním Počet válců/kompresorů 4 válce/4 ventily/turbodmychadlo s předchladičem vzduchu Jmenovitý počet otáček ot/min 2200 Výkon motoru dle normy 97/68/EG kw (PS) 103 (140) Výkon hnací hřídele dle OECD kw (PS) 84 (114) Zdvihý objem palivové nádrže cm Obsah palivové nádrže L 190 Vzduchový filtr Suchý, dvojitá vložka Alternátor Amp 80 Převodovka Počet rychlostních stupňů 24 vpřed/24 vzad (včetně plíživých rychlostí) Maximální rychlost km/h 40 Hlavní převodovka 8 rychlostí řazených pod zátěží (s funkcí automat. řazení) Skupinové řazení 3 skupiny včetně skupiny plíživých rychlostí Hydraulické reverzní řazení Součást standardní výbavy, páka na sloupku řízení Hlavní spojka Hydraulicky ovládaná lamelová spojka v olejové lázni Brzdový systém Hydraulicky ovládané kotoučové brzdy v olejové lázni Vzduchotlaké brzdy Volitelné Pohon všech kol Elektrohydraulické zapínání se systémem Bi-Speed Uzávěrka diferenciálu (vpředu/vzadu) Elektrohydraulické ovládání Hnací hřídel Provedení hnací hřídele Nezávislá hnací hřídel, elektro-hydraulické zapínání Počet otáček ot/min 540/1000 Hydraulický systém Výkon čerpadla (pracovní hydraulika) L/min 77.0 Zadní tříbodový závěs (KAT II) Rychloupínání, teleskopické stabilizátory, elektronické ovládání Kategorie II Regulace Regulace polohy, tažné síly (EHR s uchycením dolních ramen) Zvedací síla na konci spodního ramene kg 5800 Počet hydraulických okruhů 2 standardně (3./4. a ventil pro regulaci množství na zvl. objednávku) Další výbava Řízení Hydrostatické servořízení Kryt motoru Jednodílný, s možností širokého otevření Podlaha v místě řidiče/umístění pedálů Rovná podlaha u řidiče, závěsné pedály Ukazatele Elektronické Sedačka spolujezdce Na zvláštní objednávku Standardní pneumatiky (vpředu/vzadu) 420/70R24/520/70R38 Rozměry a hmotnost Celková délka mm Celková výška mm Celková šířka mm Rozvor kol mm 2690 Rozchod kol vpředu mm vzadu mm Otáčecí rádius (bez řídící brzdy) m 5.0 Hmotnost traktoru (bez zátěže) kg KUBOTA DIESLOVÝ TRAKTOR M M130X Traktor s vlastní tváří Výrobce si vyhrazuje právo provést změny technických dat bez předchozího oznámení. Předkládaný prospekt slouží výhradně jako popis Kompletní informace naleznete v návodu k používání. CZ verze Bonas spol. s r. o VÝHRADNÍ DOVOZCE PRO ČR Razítko prodejce nebo servisního střediska Bonas spol. s r. o., Staňkov 425, Sepekov tel: , fax: , bonas@bonas.cz, info:

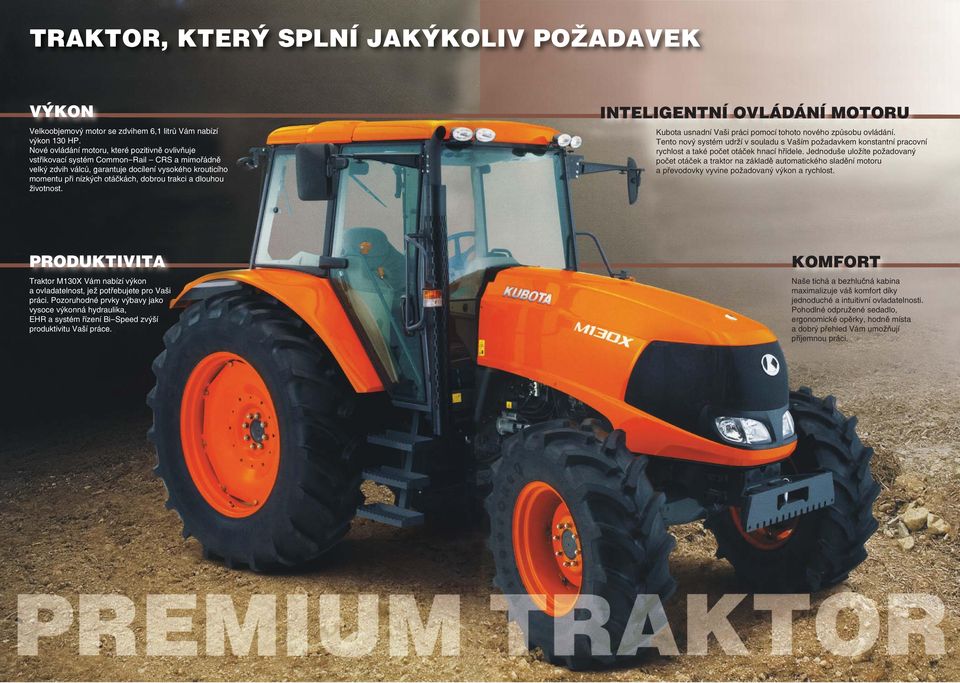

2 TRAKTOR, KTERÝ SPLNÍ JAKÝKOLIV POŽADAVEK VÝKON Velkoobjemový motor se zdvihem 6,1 litrů Vám nabízí výkon 130 HP. Nové ovládání motoru, které pozitivně ovlivňuje vstřikovací systém Common-Rail CRS a mimořádně velký zdvih válců, garantuje docílení vysokého krouticího momentu při nízkých otáčkách, dobrou trakci a dlouhou životnost. INTELIGENTNÍ OVLÁDÁNÍ MOTORU Kubota usnadní Vaši práci pomocí tohoto nového způsobu ovládání. Tento nový systém udrží v souladu s Vaším požadavkem konstantní pracovní rychlost a také počet otáček hnací hřídele. Jednoduše uložíte požadovaný počet otáček a traktor na základě automatického sladění motoru a převodovky vyvine požadovaný výkon a rychlost. PRODUKTIVITA Traktor M130X Vám nabízí výkon a ovladatelnost, jež potřebujete pro Vaši práci. Pozoruhodné prvky výbavy jako vysoce výkonná hydraulika, EHR a systém řízení Bi-Speed zvýší produktivitu Vaší práce. KOMFORT Naše tichá a bezhlučná kabina maximalizuje váš komfort díky jednoduché a intuitivní ovladatelnosti. Pohodlné odpružené sedadlo, ergonomické opěrky, hodně místa a dobrý přehled Vám umožňují příjemnou práci.

3 Nový M130X dobře ovladatelný na dvoře, silný při práci na poli Kubota usnadňuje těžkou práci. Traktor M130X je vybaven motorem, který vyhoví i nejtěžším požadavkům. Díky novému systému řízení motoru zůstávají zvolené otáčky na konstantní úrovni a umožňují Vám příjemnější a neměnnou práci. VÝKON CRS (Vstřikovací systém) Zdvih válců 6,1 litru kombinovaný s nejmodernější vstřikovací technikou tento motor nabízí výkon, který potřebujete při nasazení stroje na extrémní práce. Vstřikovací systém Common-Rail řídí přesně okamžik vstřikování a množství dodávaného paliva. Společně s postupným vstřikováním pod vysokám tlakem umožňuje tento systém optimální spalování paliva v každém válci. Tím dochází k redukci škodlivých palivových zplodin, snížení spotřeby paliva a hlučnosti a stroj splňuje podmínky emisních norem EU na stupni III. Řízení motoru Vstřikovací tryska a převodovky ECU Sensor Common Rail Vysokotlaké čerpadlo Motor Kubota W6108 Motor se 4 válci o velkém objemu, vyvinutý speciálně pro tuto konstrukční řadu, disponuje nejmodernějšími konstrukčními prvky, technikou se 4 ventily, centrálním přímým vstřikováním, turbodmychadlem se vzduchovým chlazením a regulací tlaku, vodou chlazeným odvodem zplodin a vyrovnávacími hřídelemi pro přenášenou hmotu. Tato moderní technika tvoří společně s mimořádně velkým zdvihem 6124 ccm základ pro dosažení vysokého krouticího momentu při nízkých otáčkách a dlouhé životnosti. Výkon motoru (kw/ps) M130X: KUBOTA V6108-TIE3-GQ 130HP Počet otáček motoru (ot/min) Spotřeba paliva Krouticí moment

4 S inteligentním řízením motoru a převodovky máte nejlepší kontrolu nad strojem, který Vám usnadní práci Výbava M130X disponuje mnoha inteligentními prvky, které Vám umožní získat přesnou kontrolu nad Vaší prací. Elektronické řízení motoru a převodovka Intelli-Shift, přehledné ukazatele a řízení jednou pákou usnadňují Vaši práci jako nikdy předtím. TECHNIKA, KTERÁ MYSLÍ SPOLEČNĚ S VÁMI SYSTÉM ELEKTRONICKÉHO OVLÁDÁNÍ KUBOTA (K-EMS) PŘEVODOVKA INTELLI-SHIFT - (8-mistupňové řazení s funkcí automatiky) Kontrola počtu otáček motoru Pomocí elektronicky řízené regulaci motoru získáte perfektní kontrolu nad počtem otáček motoru. Po aktivování systému zůstává počet otáček konstantní i při změně požadovaného výkonu. Ve spojení s automatickou funkcí převodovky budete provádět Vaši práci snáze, úsporně a efektivně. Dvojité ukládání počtu otáček do paměti Po stisknutí knoflíku se motor rozběhne ve Vámi zvolených otáčkách. Jednoduše si zvolíte počet otáček, např. pro práci s hnací hřídelí a provoz čelního nakladače a uložíte je do paměti. Jakmile je traktor jednou nastavený, pracuje dle Vašeho přání, aniž byste museli dodatečně upravovat otáčky pomocí plynového pedálu. Nastavení A..práce s hnací hřídelí Nastavení B..provoz čelního nakladače Ukazatel kontroly otáček motoru Prostým otáčením regulátoru nastavíte počet otáček přesně v krocích každý po 10 ot/min. Integrovaný kontrolní systém Integrovaný kontrolní systém (CAN) srovnává všechny kontrolní systémy (motor, převodovka, hydraulika) mezi sebou. Jednotlivé komponenty tak pracují v optimálním nastavení a traktor pracuje úsporně a efektivně. Převodovka Intelli-Shift Pro zajištění maximální všestrannosti nabízí převodovka Intelli-Shift osmistupňové řazení a třístupňové skupinové řazení pro celkem 24 jízdních stupňů vpřed a vzad (včetně skupiny pro velmi pomalý chod). Jedinou pákou můžete ovládat v hlavním pracovním rozsahu 16 jízdních stupňů. Pro řazení na vyšší a nižší stupeň v rámci osmi řadících stupňů stačí stisknout pouze jedno tlačítko. Promyšlené řízení umožňuje měkké řazení. Velkorysé překrývání stupňů a motor o obsahu 6,1 litrů se silným krouticím momentem umožňují snížit nutnost řazení během provozu. Systém automatického řazení Dvě možnosti řazení na vyšší a nižší stupeň Přeřadit na vyšší (+), jakož i nižší (-) řadící stupeň je možné zcela pohodlně pomocí řadící páky nebo stisknutím tlačítka na pravé područce. Otočný regulátor V systému automatického řazení řadí citlivosti M130X automaticky v rozsahu 4 stupňů automatického řazení (v předvoleném stupni plus další tři stupně). Traktor se přizpůsobí zatížení a počtu otáček proměnlivým podmínkám půdní přilnavosti nebo členitosti terénu. Ve stoupání přeřadí převodovka automaticky až o 3 stupně dolů. Na rovné cestě přeřadí pro docílení maximální rychlosti opět nahoru. Navíc při řazení se zátěží dochází při orbě na svahu k snížení o dva jízdní stupně, jakmile je aktivován zadní závěs. Přehledný displej ukazuje následující změnu stupně. Displej s ukazatelem funkce automatiky Automatické řadící stupně VYPNUTÍ kontroly počtu otáček Není-li systém zapnutý, pracuje motor stejně, jako u konvenčních traktorů. Stoupá-li například při provádění prací s hnací hřídelí na svazích požadavek na výkon, klesá počet otáček a řidič musí zvýšit počet otáček pomocí plynového pedálu. Požadovaný počet otáček motoru ZAPNUTÍ systému kontroly počtu otáček Při zapnutém systému kontroly otáček rovněž není nutné ani při změně požadovaného výkonu provádět dodatečnou regulaci pomocí plynového pedálu. Nastavením motoru zůstává počet otáček automaticky konstantní. Požadovaný počet otáček motoru Automatické řadící stupně Lehká půda Pro zvýšení optimální pracovní rychlosti při normální přilnavosti k půdě zůstává převodovka v předvoleném stupni, např. na 4. stupni.tieriiia. Těžší půda Při práci v těžších půdních podmínkách přeřazuje převodovka automaticky na 3. stupeň, potom na 2. stupeň a v případě potřeby na 1. stupeň. Při přechodu k práci na lehčí půdě znovu převodovka automaticky přepne na 4. stupeň. Stoupání K zvládnutí stoupání přepíná převodovka v závislosti na zatížení motoru a počtu otáček automaticky až o 3 stupně dolů. Sjíždění Při sjíždění ze svahu dojde k automatickému přeřazení nahoru za účelem dosažení optimální pracovní rychlosti. Dodatečná regulace pomocí plynového pedálu Není potřeba žádní regulace

5 Jednoduchá kontrola nejtěžších úkolů. M130X převezme za Vás těžkou práci Extrémně dobrá ovladatelnost a velký výkon, všestrannost M130X garantuje efektivnost a produktivitu. Přední náprava s dvojitým kuželovým soukolím, řídící systém Bi-Speed, výkonný hydraulický systém a silný motor činí motor nenahraditelným pomocníkem pro celou řadu prací. PRODUKTIVITA Výkonný zadní závěs Zvedací síla zadního silového závěsu činí 5800 kg. To Vám umožní použít i těžká přídavná zařízení. Přestavení zvedacího ramene Jednoduché nastavení sklonu přídavného zařízení na stranu. Nezávislá zadní hnací hřídel Nezávisle na jízdním provozu se zapíná nebo vypíná zadní hnací hřídel po stisknutí knoflíku. Připojení se provádí samostatným modulem, aby byl umožněn plynulý rozběh také těžkých přídavných zařízení. Sériová výbava dvěma rychlostmi hnací hřídele (540 a 1000 ot/min.) umožní provoz mnoha přídavných zařízení. Řídící systém Bi-Speed Řídící systém Bi-Speed Konvenční pohon Při běžných pohonech se traktor při aktivovaném náhonu na všechna kola a plném vychýlení volantu posunuje přes přední nápravu otáčecí rádius je zbytečně velký. Systém Bi-Speed, dodávaný na zvláštní objednávku, namontovaný na stroji M130X Kubota, zvyšuje po vychýlení volantu o 35 automaticky počet otáček předních kol. Výsledkem je výrazně menší rádius otáčení, a tím extrémně ovladatelný traktor. Přední náprava s dvojitým pohonem kuželovým soukolím Další předností Kubota je přední náprava s dvojitým kuželovým soukolím. Celý pracovní systém v pouzdře běží v olejové lázni a zamezuje provozu nekrytých kloubových hřídelí. (Poznámka: Zadní závěs se liší dle země dodávky) Velká světlá výška Konstrukce přední nápravy a poloha pracovní hřídele umožňují získat pro tuto třídu extrémně velkou světlou výšku. Vysoce výkonné hydraulické zařízení Pracovní hydraulika nabízí výkon 77 l/min. pro zajištění nejvyšší produktivity při práci s čelním nakladačem. Řídící jednotky. Dvě řídící jednotky jsou dodávány sériově. Ventil pro regulaci množství, dodávaný na zvláštní objednávku, umožňuje plynulé nastavení od 0 litrů až po maximální množství. Zařízení je možné vybavit až čtyřmi řídícími jednotkami. Hydraulický ventil pro brzdění návěsu a přípojka návěsu Hydraulický ventil pro brzdění návěsu a sedmipólová přípojka návěsu jsou dodávány sériově. Externí ovládání zvedáku Pomocí tohoto prakticky umístěného tlačítka můžete závěsná zařízení snadno připojit a odpojit. Rychlospojka ve formě háku na spodních ramenech Šetřete čas a energii, rychlospojka ve formě háku usnadňuje připojení a odpojení. Elektrohydraulické zapojení uzávěrek diferenciálu Uzávěrky diferenciálu přední a zadní nápravy se zapínají elektrohydraulicky a nabízejí i při špatných půdních poměrech optimální trakci.

6 Naše kabina Vám zajistí komfort při práci Trávíte na Vašem traktoru mnoho času. Vyvinuli jsme tuto kabinu, abychom Vám nabídli co největší komfort. Nižší úroveň hluku, pohodlné odpružené sedadlo řidiče, vynikající rozhled kolem budete se cítit dobře. KOMFORT Integrovaný tlumič s koncovou trubicí výfuku na pravém sloupku kabiny Integrovaný tlumič a speciální uložení trubice výfuku Vám umožní neomezený výhled na pracovní prostor před Vámi. Velkolepý výhled kolem Dveře a okna kabiny bez rámu zvětšují plochy výhledu. Dole umístěný stěrač zlepšuje výhled stíráním velké plochy. Umístění výfukové trubice zlepšuje také výhled dopředu. Komfortní, odpružené sedadlo Nastavitelné pérování. Funkce vychýlení, velkolepé polstrování, odpružená horizontální část pohodlné pracovní místo. Velkolepý výhled dozadu Pro zajištění optimálního výhledu na Vaše přídavná zařízení je také spodní část zadní stěny kabiny prosklená. Područka s integrovanými ovládacími prvky Ovládací prvky řazení a zadního závěsu jsou ergonomicky integrované do pravé područky toto umožňuje pohodlnou práci bez únavy. Snadno ovladatelná ruční plynová páka Ruční plynová páka je ovládána elektricky, tzn. snížení ovládací síly a přesné řízení počtu otáček. Odklopné, široké blatníky Velké blatníky zvyšují ochranu proti blátu, nečistotám, prachu a jiným částicím. Rádio s přehrávačem CD v základní výbavě Účinná klimatizace Sedadlo pro spolujezdce (na zvláštní objednávku) Pro stroj M130X je na zvláštní objednávku nabízeno sedadlo pro spolujezdce s bezpečnostním pásem.

7 S Kubotou je také denní údržba jednoduchá a rychlá Při provádění údržby traktoru ztrácíte cenný pracovní čas. Vyvinuli jsme množství zařízení, která šetří čas, abyste mohli co nejrychleji provést Vaše vlastní pracovní úkoly. JEDNODUCHÁ ÚDRŽBA Oběhový chladič Velkoplošný oběhový chladič se snadno čistí. Zvýšený průtok vzduchu zajišťuje jeho dostatečné množství a udržuje konstantní teplotu motoru. Doširoka otevřený a štíhlý kryt motoru Štíhlý a ohraničený kryt motoru a integrované reflektory zajišťují potřebný přehled ve dne i v noci. Kryt motoru se otevírá samostatně přes pružiny, ovládané stlačeným vzduchem a usnadňuje tak údržbářské práce. Dvoustupňový vzduchový filtr M130X disponuje dvoustupňovým vzduchovým filtrem s velkou čistící plochou. I v obtížných a prašných podmínkách běží motor dlouho a čistě. Ukazatel na přístrojové desce Vám signalizuje nutnost vyčištění filtru. Jednoduchá údržba a čištění Za účelem rychlého a snadného čištění je možné kondenzátor klimatizace a mřížku kondenzátoru jednoduše vytáhnout do strany. Rovná plocha kolem baterie rovněž usnadňuje čištění. Údržbový prostor pod sedadlem Odstraněním údržbářských klapek pod sedadlem řidiče usnadňuje přístup k prvkům hydraulického a řídícího systému.

8 Snadné zvedání i těžkých břemen ČELNÍ NAKLADAČ NOVÉ Nový čelní nakladač LA2253 Bez kompromisů vyvinutý pro M130X středobodem je výkon, dobrý rozhled a snadná obsluha EURO-rám pro rychlou výměnu EURO-rám pro rychlou výměnu na LA2253 umožní rychlou a snadnou montáž a demontáž různých přídavných zařízení. TLUMIČ RÁZŮ POMOCÍ KSR (Shockless-Ride Kubota) Tato funkce umožní absorbovat rázy nakladače a zajistí pocit bezpečí při jízdě po silnici. Při maximálním zatížení v rámci provozu čelního nakladače při zvedání a přepravě těžkých břemen je tlumení efektivní. (Dodáváno na zvláštní objednávku) Hydraulická rychlospojka Rychlospojka umožní současně připojení nebo uvolnění všech čtyř hydraulických hadic. (Dodáváno na zvláštní objednávku) Paralelní hydraulické vedení Při zapnutí této funkce zůstává pracovní zařízení nezávisle na výšce zdvihu stále pod stejným úhlem. Tím se zabrání rozsypání zeminy nebo písku a výrazně se usnadní nakládání palet. Systém je možné vypnout např. v případě, kdy je při vysypávání lžíce výhodné nastavit její variabilní polohu. ČELNÍ NAKLADAČ - TECHNICKÁ DATA LA2253 Typ traktoru M130X Poloha Poloha max. výšky zdvihu max. zvedací síly Max. výška zdvihu (osa otáčení) mm Max. výška zdvihu (spodní hrana lžíce) mm Výklopná výška (se lžící) mm Přesah při maximální výšce (lžíce 45 ) mm Max. úhel vyklopení 50 o 60 o Přesah (lžíce na zemi) mm 2334 Hloubka výkopu (lžíce ve vodorovné poloze) 40 o Celková výška nakládací polohy mm Celková výška v přepravní poloze mm 1880 Zvedací síla při max. výšce zdvihu (otočný bod lžíce) kg Zvedací síla při max. zvedací výšce (800 mm před otočným bodem) kg Zvedací síla při výšce 1,5 m zvedací výšky (otočný bod lžíce) kg Zvedací síla při 1,5 m zvedací výšky (800 mm před otočným bodem) kg Pevnost v tahu lžíce na úrovni země N Čas zvedání až po dosažení max. výšky sek. 5.3 Doba poklesu sek. 4.1 Doba vyklopení sek. 2.4 Doba sklopení sek. 3.0 Řízení jednou pákou Joystick je snadno dosažitelný, umístěný vpravo od volantu, a nabízí možnost kontrolovat všechny funkce čelního nakladače pomocí jedné páky. Funkce sériově dodávané hydraulické jednotky umožní současné ovládání smyčky i lžíce. Při vyprazdňování lžíce nabízí poloha pro rychlý chod efektivní provoz s krátkými výrobními cykly. (Vyobrazený Joystick ukazuje 3 hydraulické funkce, dodávané na zvláštní objednávku). Zvedací síla a výška Dva body zvedacích válců umožní v rámci opce získat maximální sílu zdvihu nebo maximální výšku zdvihu čelního nakladače. Horní bod znamená maximální výšku zdvihu např. pro práce s paletizační vidlicí. Při práci se lžící umožňuje spodní bod větší zvedací sílu. Rychlejší montáž a demontáž Montáž a demontáž bez použití nástrojů díky vestavěným opěrám a systému rychlého připojení. LA2253 je pozitivním příspěvkem k produktivitě a všestrannosti.
