STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č.1 PROFESE: D.1.4.a. Vytápění STUPEŇ: Projektová dokumentace pro provedení stavby

Transkript

1 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č.1 Technická zpráva ÚSTŘEDNÍ VYTÁPĚNÍ Obsah: 1.0 Koncepce zásobení teplem 2.0 Systém vytápění 3.0 Tepelné ztráty 4.0 Přípojné hodnoty 5.0 Zdroj tepla 6.0 Pojistné zařízení 7.0 Topné okruhy 8.0 Rozvod potrubí 9.0 Topná plocha 10.0 Doplňování vody do systému 11.0 Příprava teplé užitkové vody 12.0 Regulace 13.0 Zabezpečovací zařízení 14.0 Větrání strojovny topení 15.0 Nátěry 16.0 Izolace 17.0 Montážní otvory 18.0 Obsluha 19.0 Bezpečnost práce

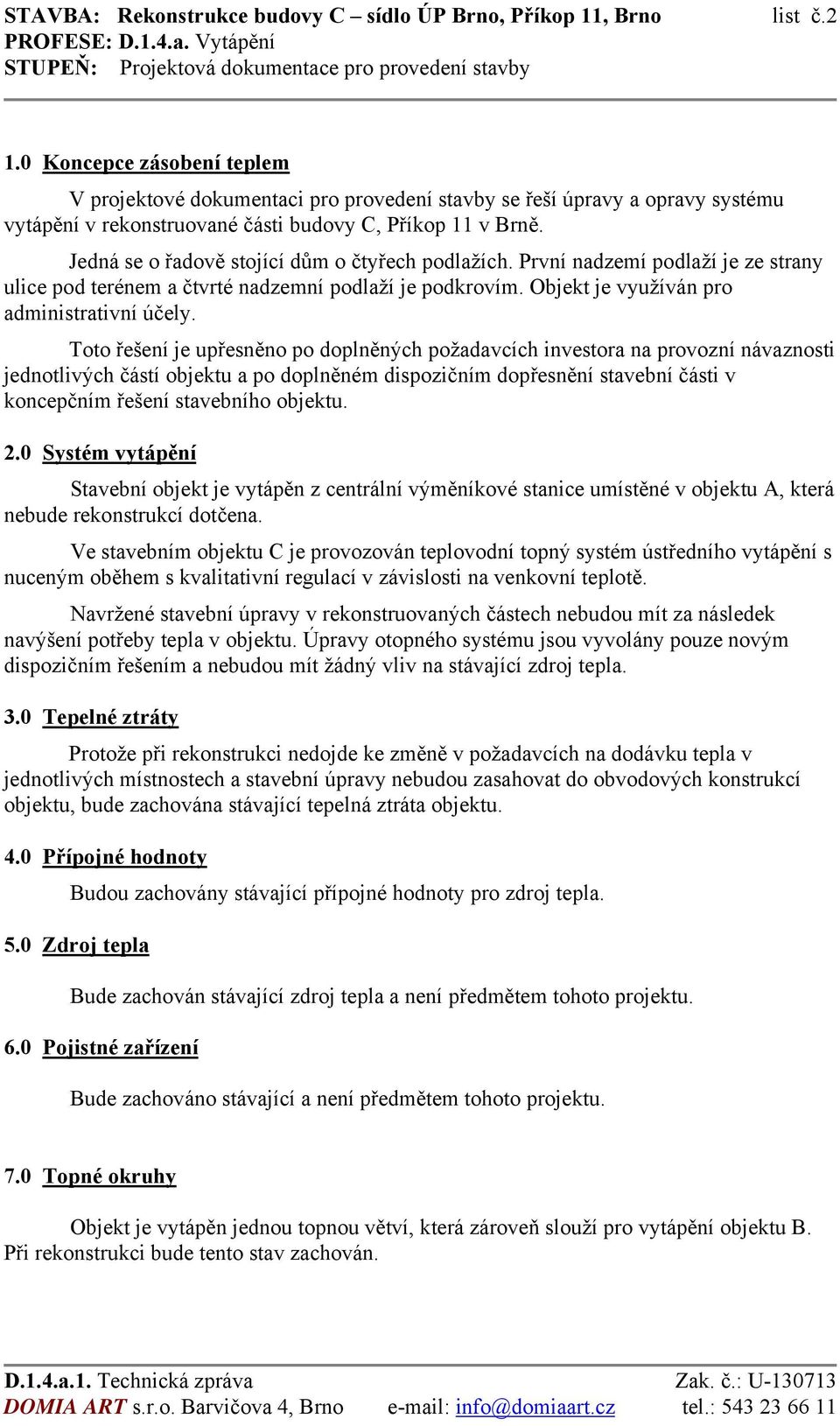

2 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č Koncepce zásobení teplem V projektové dokumentaci pro provedení stavby se řeší úpravy a opravy systému vytápění v rekonstruované části budovy C, Příkop 11 v Brně. Jedná se o řadově stojící dům o čtyřech podlažích. První nadzemí podlaží je ze strany ulice pod terénem a čtvrté nadzemní podlaží je podkrovím. Objekt je využíván pro administrativní účely. Toto řešení je upřesněno po doplněných požadavcích investora na provozní návaznosti jednotlivých částí objektu a po doplněném dispozičním dopřesnění stavební části v koncepčním řešení stavebního objektu. 2.0 Systém vytápění Stavební objekt je vytápěn z centrální výměníkové stanice umístěné v objektu A, která nebude rekonstrukcí dotčena. Ve stavebním objektu C je provozován teplovodní topný systém ústředního vytápění s nuceným oběhem s kvalitativní regulací v závislosti na venkovní teplotě. Navržené stavební úpravy v rekonstruovaných částech nebudou mít za následek navýšení potřeby tepla v objektu. Úpravy otopného systému jsou vyvolány pouze novým dispozičním řešením a nebudou mít žádný vliv na stávající zdroj tepla. 3.0 Tepelné ztráty Protože při rekonstrukci nedojde ke změně v požadavcích na dodávku tepla v jednotlivých místnostech a stavební úpravy nebudou zasahovat do obvodových konstrukcí objektu, bude zachována stávající tepelná ztráta objektu. 4.0 Přípojné hodnoty Budou zachovány stávající přípojné hodnoty pro zdroj tepla. 5.0 Zdroj tepla Bude zachován stávající zdroj tepla a není předmětem tohoto projektu. 6.0 Pojistné zařízení Bude zachováno stávající a není předmětem tohoto projektu. 7.0 Topné okruhy Objekt je vytápěn jednou topnou větví, která zároveň slouží pro vytápění objektu B. Při rekonstrukci bude tento stav zachován.

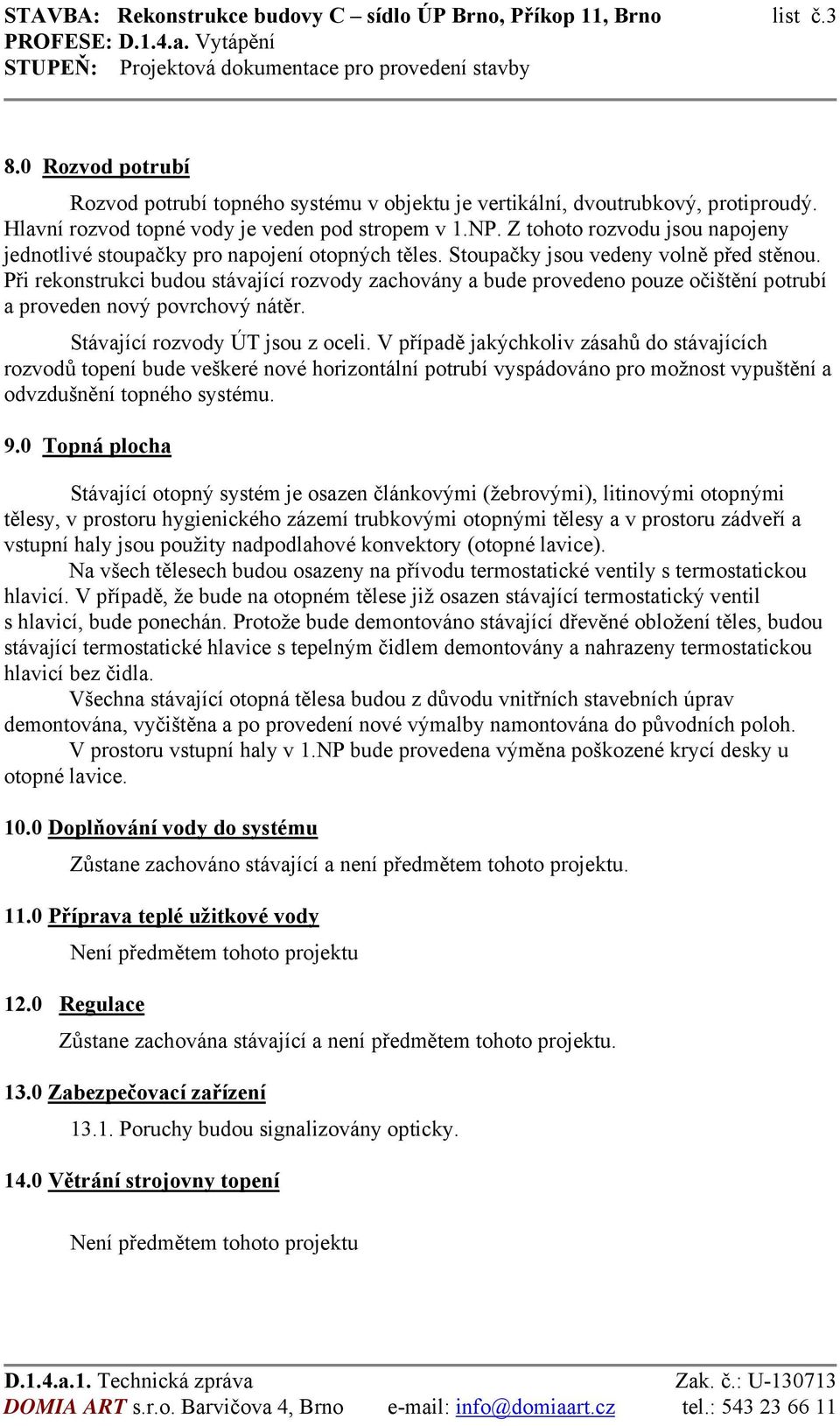

3 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č Rozvod potrubí Rozvod potrubí topného systému v objektu je vertikální, dvoutrubkový, protiproudý. Hlavní rozvod topné vody je veden pod stropem v 1.NP. Z tohoto rozvodu jsou napojeny jednotlivé stoupačky pro napojení otopných těles. Stoupačky jsou vedeny volně před stěnou. Při rekonstrukci budou stávající rozvody zachovány a bude provedeno pouze očištění potrubí a proveden nový povrchový nátěr. Stávající rozvody ÚT jsou z oceli. V případě jakýchkoliv zásahů do stávajících rozvodů topení bude veškeré nové horizontální potrubí vyspádováno pro možnost vypuštění a odvzdušnění topného systému. 9.0 Topná plocha Stávající otopný systém je osazen článkovými (žebrovými), litinovými otopnými tělesy, v prostoru hygienického zázemí trubkovými otopnými tělesy a v prostoru zádveří a vstupní haly jsou použity nadpodlahové konvektory (otopné lavice). Na všech tělesech budou osazeny na přívodu termostatické ventily s termostatickou hlavicí. V případě, že bude na otopném tělese již osazen stávající termostatický ventil s hlavicí, bude ponechán. Protože bude demontováno stávající dřevěné obložení těles, budou stávající termostatické hlavice s tepelným čidlem demontovány a nahrazeny termostatickou hlavicí bez čidla. Všechna stávající otopná tělesa budou z důvodu vnitřních stavebních úprav demontována, vyčištěna a po provedení nové výmalby namontována do původních poloh. V prostoru vstupní haly v 1.NP bude provedena výměna poškozené krycí desky u otopné lavice Doplňování vody do systému Zůstane zachováno stávající a není předmětem tohoto projektu Příprava teplé užitkové vody Není předmětem tohoto projektu 12.0 Regulace Zůstane zachována stávající a není předmětem tohoto projektu Zabezpečovací zařízení Poruchy budou signalizovány opticky Větrání strojovny topení Není předmětem tohoto projektu

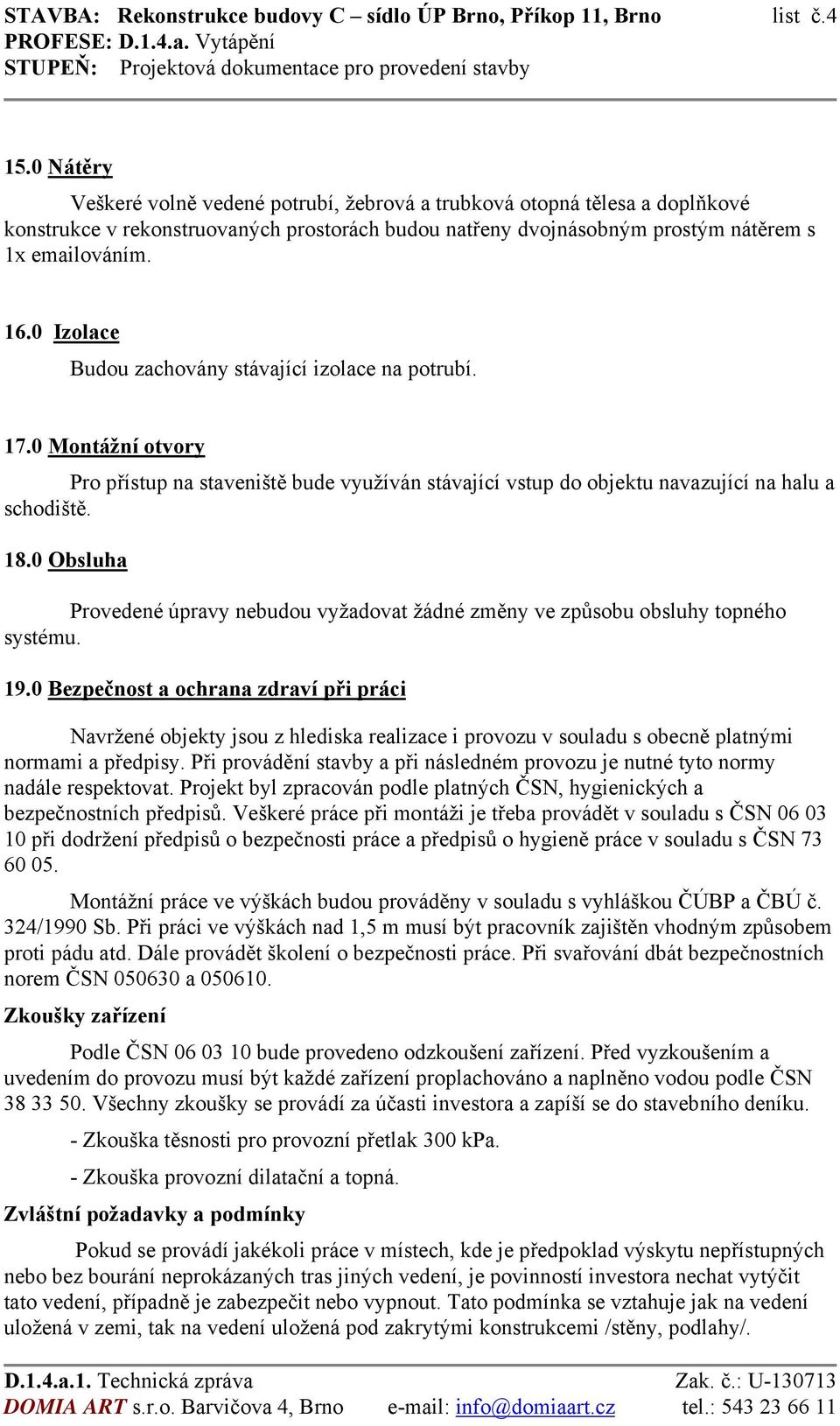

4 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č Nátěry Veškeré volně vedené potrubí, žebrová a trubková otopná tělesa a doplňkové konstrukce v rekonstruovaných prostorách budou natřeny dvojnásobným prostým nátěrem s 1x ováním Izolace Budou zachovány stávající izolace na potrubí Montážní otvory Pro přístup na staveniště bude využíván stávající vstup do objektu navazující na halu a schodiště Obsluha Provedené úpravy nebudou vyžadovat žádné změny ve způsobu obsluhy topného systému Bezpečnost a ochrana zdraví při práci Navržené objekty jsou z hlediska realizace i provozu v souladu s obecně platnými normami a předpisy. Při provádění stavby a při následném provozu je nutné tyto normy nadále respektovat. Projekt byl zpracován podle platných ČSN, hygienických a bezpečnostních předpisů. Veškeré práce při montáži je třeba provádět v souladu s ČSN při dodržení předpisů o bezpečnosti práce a předpisů o hygieně práce v souladu s ČSN Montážní práce ve výškách budou prováděny v souladu s vyhláškou ČÚBP a ČBÚ č. 324/1990 Sb. Při práci ve výškách nad 1,5 m musí být pracovník zajištěn vhodným způsobem proti pádu atd. Dále provádět školení o bezpečnosti práce. Při svařování dbát bezpečnostních norem ČSN a Zkoušky zařízení Podle ČSN bude provedeno odzkoušení zařízení. Před vyzkoušením a uvedením do provozu musí být každé zařízení proplachováno a naplněno vodou podle ČSN Všechny zkoušky se provádí za účasti investora a zapíší se do stavebního deníku. - Zkouška těsnosti pro provozní přetlak 300 kpa. - Zkouška provozní dilatační a topná. Zvláštní požadavky a podmínky Pokud se provádí jakékoli práce v místech, kde je předpoklad výskytu nepřístupných nebo bez bourání neprokázaných tras jiných vedení, je povinností investora nechat vytýčit tato vedení, případně je zabezpečit nebo vypnout. Tato podmínka se vztahuje jak na vedení uložená v zemi, tak na vedení uložená pod zakrytými konstrukcemi /stěny, podlahy/.

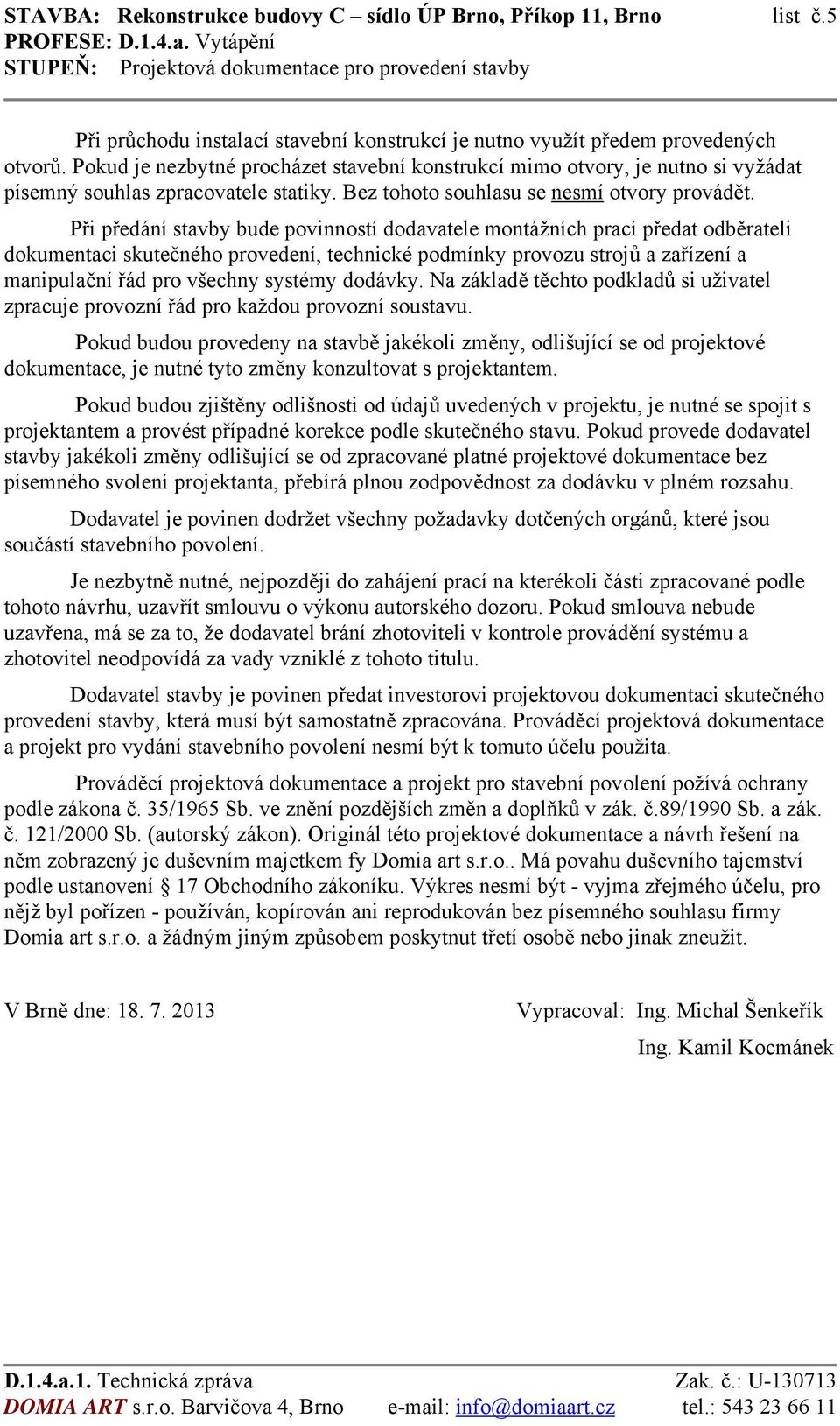

5 STAVBA: Rekonstrukce budovy C sídlo ÚP Brno, Příkop 11, Brno list č.5 Při průchodu instalací stavební konstrukcí je nutno využít předem provedených otvorů. Pokud je nezbytné procházet stavební konstrukcí mimo otvory, je nutno si vyžádat písemný souhlas zpracovatele statiky. Bez tohoto souhlasu se nesmí otvory provádět. Při předání stavby bude povinností dodavatele montážních prací předat odběrateli dokumentaci skutečného provedení, technické podmínky provozu strojů a zařízení a manipulační řád pro všechny systémy dodávky. Na základě těchto podkladů si uživatel zpracuje provozní řád pro každou provozní soustavu. Pokud budou provedeny na stavbě jakékoli změny, odlišující se od projektové dokumentace, je nutné tyto změny konzultovat s projektantem. Pokud budou zjištěny odlišnosti od údajů uvedených v projektu, je nutné se spojit s projektantem a provést případné korekce podle skutečného stavu. Pokud provede dodavatel stavby jakékoli změny odlišující se od zpracované platné projektové dokumentace bez písemného svolení projektanta, přebírá plnou zodpovědnost za dodávku v plném rozsahu. Dodavatel je povinen dodržet všechny požadavky dotčených orgánů, které jsou součástí stavebního povolení. Je nezbytně nutné, nejpozději do zahájení prací na kterékoli části zpracované podle tohoto návrhu, uzavřít smlouvu o výkonu autorského dozoru. Pokud smlouva nebude uzavřena, má se za to, že dodavatel brání zhotoviteli v kontrole provádění systému a zhotovitel neodpovídá za vady vzniklé z tohoto titulu. Dodavatel stavby je povinen předat investorovi projektovou dokumentaci skutečného provedení stavby, která musí být samostatně zpracována. Prováděcí projektová dokumentace a projekt pro vydání stavebního povolení nesmí být k tomuto účelu použita. Prováděcí projektová dokumentace a projekt pro stavební povolení požívá ochrany podle zákona č. 35/1965 Sb. ve znění pozdějších změn a doplňků v zák. č.89/1990 Sb. a zák. č. 121/2000 Sb. (autorský zákon). Originál této projektové dokumentace a návrh řešení na něm zobrazený je duševním majetkem fy Domia art s.r.o.. Má povahu duševního tajemství podle ustanovení 17 Obchodního zákoníku. Výkres nesmí být - vyjma zřejmého účelu, pro nějž byl pořízen - používán, kopírován ani reprodukován bez písemného souhlasu firmy Domia art s.r.o. a žádným jiným způsobem poskytnut třetí osobě nebo jinak zneužit. V Brně dne: Vypracoval: Ing. Michal Šenkeřík Ing. Kamil Kocmánek
