1 24. Wonderware uživatelská konference ČR/SR 2018 SIDirect OI Server G-2.2 (5.0) Nové funkce pro komunikaci a usnadnění práce vývojářů Michal Tauchman

2 OI SIDirect Zavedený a osvědčený komunikační server značky Wonderware pro řídicí systémy Siemens SIMATIC S7 S7-300/300F S7-400/400H S S7-1500/1500F Nevyžaduje Siemens SIMATIC NET Podporuje tradiční absolutní adresování všech řad Podporuje symbolické adresování pro řady S a S Podporuje Auto-Build pro řady S a S Podporuje cyklické a blokové funkce pro S7-300/400 Novinky

3 SIDirect OI Server G-2.2 (5.0) Novinky verze G-2.2 (5.0)

4 Novinka SIDirect OI Server G-2.2 (5.0) Symbolické adresování pro S7 1200

5 Symbolické adresování pro S Podpora S již v předchozí verzi Symbolické adresování lze využít pro: Základní datové typy (bit, analog, string) Systémové datové typy (vstupy, výstupy, paměťové oblasti, hw diagnostika) Komplexní datové typy (předdefinované v PLC) Uživatelsky definované typy Přípony pro formátování datového typu DateTime Pole výše uvedených datových typů Např.: db.linkakomplex1.ventil.int Symbolické adresování je nutný předpoklad pro efektivní využití funkce Auto-Build

6 Symbolické adresování pro S (pokrač.) Nové diagnostické proměnné pro spojení na bázi hierarchické struktury Podpora komunikace s heslem chráněnými PLC Automatická synchronizace databáze symbolických jmen s PLC v případě jejich změny nebo přidání Ověřování konektivity s PLC v průběhu konfigurace Podpora komunikační redundance Podpora symbolických jmen s mezerou nebo tečkou (v dvojitých uvozovkách)

7 Novinka SIDirect OI Server G-2.2 (5.0) Funkce Auto-Build

8 Funkce Auto-Build Zcela nová funkčnost pro řady S a S Jde o funkčnost zaměřenou na usnadnění inženýrské práce Základní kroky: Auto-Build načte z PLC šablony i instance hierarchických struktur nadefinovaných v PLC pomocí Siemens TIA portálu Zvolíte si, které z nich chcete importovat do Application Serveru Na základě vaší volby Auto-Build vygeneruje odpovídající objektovou strukturu ve Wonderware IDE, včetně komunikačního DI Objektu a objektu Area Nakonfiguruje atributy vygenerovaných instancí sestaví reference do řídicího systému (aka Itemy) ze struktury objektů = symbolickou adresu Např. db.linkakomplex1.ventil.int

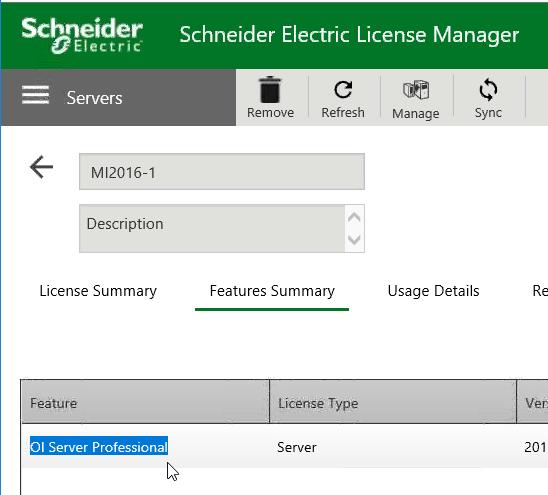

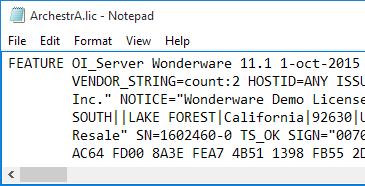

9 Funkce Auto-Build předpoklady SIDirect 5.0 podporuje Auto-Build pouze v Online režimu = automat je dostupný na síti OI Server je nainstalován místně na Galaxy Repository Auto-Build vyžaduje licenci OI Server Professional Pracuje s aktivovanou licencí i licenčním souborem ArchestrA.lic ArchestrA.lic: OI_Server verze 11.1 a VENDOR_STRING=count:2

10 Novinka SIDirect OI Server G-2.2 (5.0) Cyklické a blokové funkce pro S7-300/400

11 Cyklické a blokové funkce Cyklické a blokové služby jsou podporovány na Legacy spojení Tradiční absolutní adresování pro S7-300/400 Při jejich využití je SIDirect pasivní Neprovádí se periodické dotazování PLC Data vysílá řídicí systém Cyklické služby umožňují minimalizovat komunikační zátěž a sbírat data rychleji než 100ms Blokové služby umožňují odesílat bloky dat až do velikosti 64KB v rámci jedné transakce SEND operace může být iniciována časovačem, událostí nebo PLC programem

12 SIDirect OI Server G-2.2 (5.0) Další informace

13 Vyžadovaná verze OI Server Core OI Server Core je společná komponenta, kterou potřebují všechny OI Servery (i OI Gateway) Každý OI Server udává minimální verzi OI Server Core, kterou vyžaduje, ve svém označení SIDirect OI Server G-2.2 (5.0) vyžaduje ke svému běhu OI Server Core G-2.2 nebo novější Toto OI Server Core G-2.2 (technické označení 5.2) bylo vydáno současně s SIDirect

14 Podporované operační systémy Využitelné operační systémy určuje právě OI Server Core OI Server Core G-2.2 přináší podporu: Operační systém Edice 32/64-bit Windows 7 SP1 Embedded, Professional, Enterprise, Ultimate 32/64-bit Windows 8 Embedded, Professional, Enterprise 32/64-bit Windows 8.1 Professional, Enterprise 32/64-bit Windows 10 Professional, Enterprise 32/64-bit Windows Server 2008 R2 SP2 Standard, Enterprise 32/64-bit Windows Server 2008 R2 Standard, Enterprise 64-bit Windows Server 2008 R2 SP1 Standard, Enterprise 64-bit Windows Server 2012 Embedded, Standard 64-bit Windows Server 2012 R2 Embedded, Standard, Data Center 64-bit Windows Server Software 2016pro digitální Standard, Data Center 64-bit

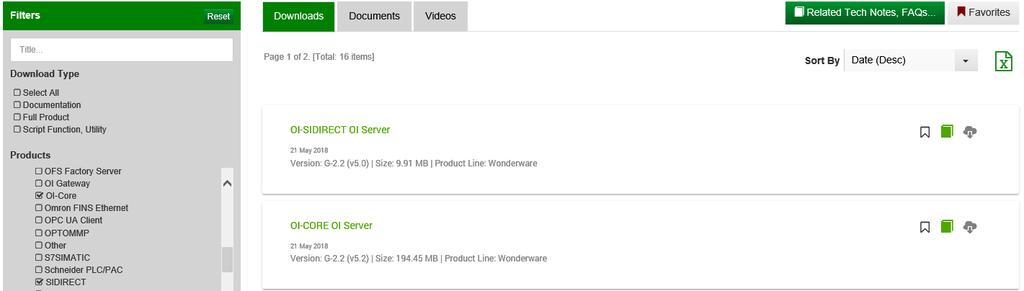

15 Dostupnost sw Pouze ke stažení z portálu globální zákaznické podpory, Global Customer Support (GCS), sekce Connectivity Hub Včetně OI Server Core

16 SIDirect OI Server G-2.2 (5.0) Praktická ukázka funkce Auto-Build

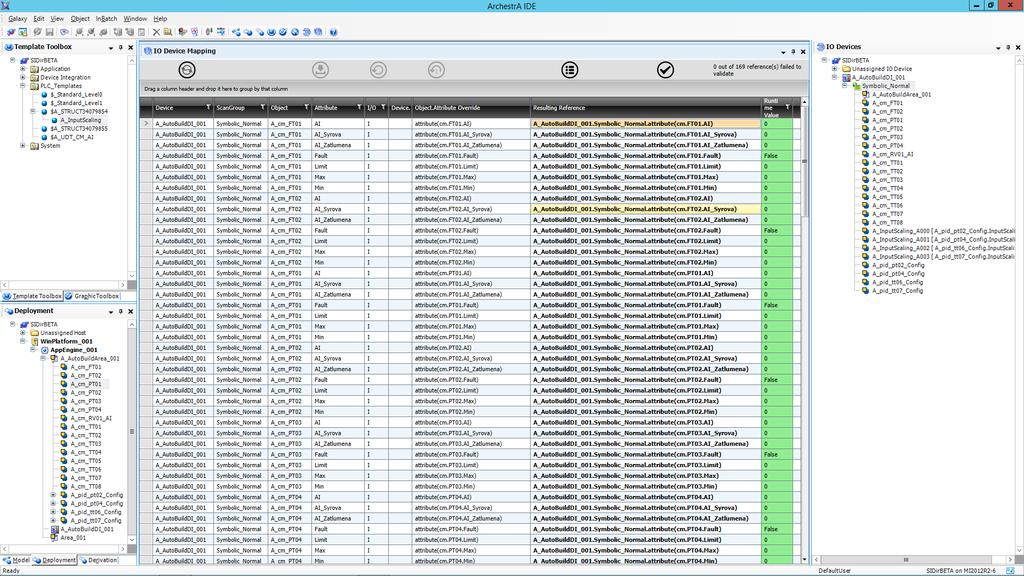

17 Auto-Build: Kontrola komunikace z IDE

18 SIDirect OI Server G-2.2 (5.0) Otázky ( a odpovědi)
