1 725 USB2 CARD READER_WRITER PRO C Z User s manual Version 1.0 L I F E I S M O R E! T R U S T U S T R U S T. C O M

2 725 USB2 CARD READER_WRITER PRO Děkujeme vám za zakoupení produktu. Registrovat produkt můžete na našem internetovém serveru na adrese získáte tak optimální podmínky pro uplatňování záruk a technickou podporu. Budete rovněž informováni o vývoji nových produktů společnosti Trust. C Z L I F E I S M O R E! T R U S T U S T R U S T. C O M

3 725 USB2 CARD READER_WRITER PRO Fig. 1 Fig. 2 Fig. 3 L I F E I S M O R E! T R U S T U S T R U S T. C O M

4 NÁVOD K PRVNÍMU POUŽITÍ ZAŘÍZENÍ KAPITOLA 1. Postupujte podle pokynů v Průvodci rychlou instalací, pokud používáte zařízení v systému Windows poprvé. 2. Instalace a používání v systémech Macintosh (5) 3. Kontrola po dokončení instalace (6)! Obsah 1 ÚVOD BEZPEČNOSTNÍ OPATŘENÍ SCHVÁLENÍ INSTALACE A POUŽÍVÁNÍ V SYSTÉMU WINDOWS ODINSTALOVÁNÍ STARŠÍCH OVLADAČŮ A ZAŘÍZENÍ INSTALACE V SYSTÉMU WINDOWS 2 WINDOWS. 4.3 PŘIPOJENÍ. PŘIPOJENÍ ODEBRÁNÍ KARET NEBO ZAŘÍZENÍ PRO ČTENÍ KARET..4 5 INSTALACE A POUŽÍVÁNÍ V SYSTÉMECH MACINTOSH SYSTÉM MAC OS 9.X.4 9.X SYSTÉM MAC OS X 4 X. 5.3 ODEBRÁNÍ KARTY NEBO ZAŘÍZENÍ PRO ČTENÍ KARET..5 6 KONTROLA PO DOKONČENÍ INSTALACE TECHNICKÉ ÚDAJE ODSTRAŇOVÁNÍ POTÍŽÍ.6 POTÍŽÍ.. 9 ZÁRUČNÍ PODMÍNKY... 8 C Z 1

5 1 Úvod Tento návod k použití je určen pro uživatele zařízení pro čtení a zápis na paměťové karty Trust 725 USB2 CARD READER-WRITER PRO. Toto zařízení pro čtení karet umožňuje zobrazování, přesouvání a odstraňování souborů (např. fotografií) uložených na paměťové kartě. 2 Bezpečnostní opatření Před použitím si důkladně prostudujte následující pokyny: - Zařízení pro čtení a zápis na karty Trust 725 USB2 CARD READER-WRITER PRO nevyžaduje žádnou zvláštní údržbu. Zařízení pro čtení karet čistěte navlhčeným měkkým hadříkem. - K čistění zařízení nepoužívejte agresivní látky, například ředidlo. Tyto látky by mohly poškodit použitý materiál. - Toto zařízení používejte pouze pro doporučené typy karet. Ostatní karty by mohly zařízení poškodit. Seznam podporovaných karet naleznete v části věnované technickým údajům. 3 Schválení - Toto zařízení splňuje základní požadavky a ostatní související podmínky příslušných směrnic Evropské unie. Prohlášení o shodě (DoC) je k dispozici na adrese 4 Instalace a používání v systému Windows 4.1 Odinstalování starších ovladačů a zařízení Nejčastější příčina chyb v průběhu instalace je přítomnost ovladače pro podobné, starší zařízení. Nejlepším řešením je před instalací nového ovladače nejprve odinstalovat všechny ovladače pro starší zařízení. Přesvědčte se, že odstraňujete jen programy pro staré, nepoužívané (a podobné) zařízení. 1. V systému Windows aktivujte Nouzový režim (při spouštění systému Windows stiskněte klávesu F8 a z nabídky, která se zobrazí, vyberte položku Nouzový režim). 2. Klepněte na tlačítko Start, Nastavení, Ovládací panely a poklepejte na ikonu Přidat nebo odebrat programy. 3. Vyhledejte všechny ovladače pro podobná, starší zařízení a odeberte je klepnutím na tlačítko Přidat nebo odebrat. V Nouzovém režimu se mohou některé programy zobrazit dvakrát. V takovém případě odeberte všechny programy, které jsou zobrazeny dvakrát. 4. Restartujte počítač. 4.2 Instalace v systému Windows Nejnovější ovladač je možno si stáhnout na adrese Zkontrolujte, zda je nový ovladač k dispozici, a použijte jej pro instalaci. Ujistěte se, že v průběhu instalace nejsou spuštěny ostatní programy. 2

6 4.2.1 Instalace v systémech Windows 98SE / Windows 2000 V příkladu je jednotka CD-ROM označena jako D. Na vašem počítači však může být označena jinak. V systémech Windows 98SE a Windows 2000 nainstalujte ovladače před připojením zařízení pro čtení karet. 1. Vložte disk do jednotky CD-ROM v počítači. Instalační program se spustí automaticky. Pokud se program nespustí, postupujte následujícím způsobem: a) V nabídce Start klepněte na příkaz Spustit. b) Zadejte [D:\SETUP.EXE] a klepnutím na tlačítko OK spusťte program Trust Installer. 2. Zobrazí se okno programu Trust Installer (viz krok 2 v Průvodci rychlou instalací). 3. Vyberte jazyk, který chcete používat při instalaci. 4. Klepněte na "Install driver". 5. Postupujte podle pokynů na obrazovce Instalace v systémech Windows ME / Windows XP SP1 Pokud používáte systém Windows ME nebo Windows XP, není třeba instalovat ovladač. Ovladače jsou součástí sytému Windows. Pokud používáte systém Windows XP SP1, je třeba nejprve nainstalovat balíček Service Pack 1 (SP1), aby byly k dispozici zvláštní ikony pro paměťovou kartu. Pokud tento balíček SP1 předem nenainstalujete, nelze v systému Windows XP ikony zobrazit. V průběhu instalace v systému Windows XP se možná zobrazí zpráva, že tento ovladač nebyl podepsán. To však nezpůsobuje žádný problém s funkčností ovladače. Pokračujte v instalaci. Pokud je zařízení pro čtení karet připojeno k počítači pomocí portu typu USB 1.1, může se zobrazit hlášení znázorněné na obrázku 1. To však neomezuje funkčnost zařízení pro čtení karet. Připojte zařízení pro čtení karet způsobem znázorněným v Rychlém průvodci instalací a popsaným v kapitole 4.3. Při instalaci softwaru, který umožňuje zobrazení ikon, postupujte podle pokynů uvedených v kapitole V případě systému Windows XP SP1 je možné, že se ikony nezobrazí okamžitě. Řešení této situace v naleznete na adrese C Z 4.3 Připojení 1. Připojte zařízení pro čtení karet a spusťte počítač. 2. Po spuštění systému Windows se zobrazí zpráva, že byl rozpoznán nový hardware. 3. Počkejte, než systém Windows nainstaluje správný ovladač. 4. Do zařízení pro čtení karet vložte vhodnou kartu. 5. Nyní lze kartu používat stejným způsobem jako pevný disk. Patice pro karty typu Compact Flash je vhodná také pro poněkud větší karty IBM Microdrive. Pokud používáte kartu typu Compact Flash, opatrně ji úplně zasuňte do patice (viz bod 8 v Rychlém průvodci instalací). 3

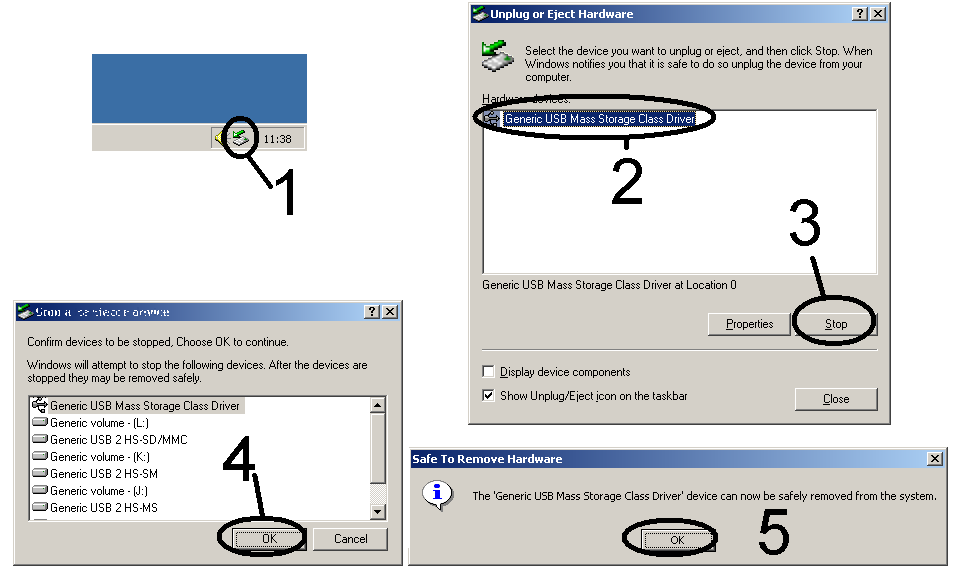

7 4.4 Odebrání karet nebo zařízení pro čtení karet Chcete-li z počítače odebrat zařízení pro čtení karet, postupujte podle těchto pokynů. Pokud nedodržíte tento postup, může dojít k poškození souborů uložených na paměťové kartě. 1. postup: 1 Vypněte počítač. 2 Odeberte paměťovou kartu nebo zařízení pro čtení karet. 2. postup: Systém Windows 98SE (viz obrázek 2). 1 Poklepejte na ikonu v pravé části hlavního panelu (viz obrázek 2). 2 Ve zobrazeném okně zvolte Stop 3 Vyberte možnost YES (Ano). 4 Vyberte OK. 5 Nyní můžete odebrat paměťovou kartu nebo zařízení pro čtení karet. Systémy Windows 2000/Windows ME/Windows XP (viz obrázek 3). 1 Poklepejte na ikonu v pravé části hlavního panelu (viz obrázek 3). 2 V dalším zobrazeném okně vyberte znázorněnou možnost. 3 Ve zobrazeném okně zvolte Stop 4 V dalším zobrazeném okně vyberte znázorněnou možnost. 5 Vyberte OK. 6 V následujícím okně vyberte položku OK. 7 Nyní můžete odebrat paměťovou kartu nebo zařízení pro čtení karet. 5 Instalace a používání v systémech Macintosh 5.1 Systém Mac OS 9.x 1. Připojte zařízení pro čtení karet a spusťte počítač. 2. Pokud je to nutné, nainstalujte standardní ovladač Apple (v případě potřeby viz adresa 3. Rozsvítí se indikátor napájení. 4. Zařízení pro čtení karet je nyní připraveno k použití. 5. Zařízení pro čtení karet lze používat jako ostatní hardware. 5.2 Systém Mac OS X 1. Aktualizujte systém na verzi nebo novější. 2. Připojte zařízení pro čtení karet a spusťte počítač. 3. Rozsvítí se indikátor napájení. 4. Zařízení pro čtení karet je nyní připraveno k použití. 5. Zařízení pro čtení karet lze používat jako ostatní hardware. 4

8 5.3 Odebrání karty nebo zařízení pro čtení karet Odebrání karty Přetáhněte ikonu paměťové karty z plochy do koše. Z počítače Macintosh lze kartu odebrat, jakmile zhasne indikátor činnosti Odpojení zařízení pro čtení karet 1. Pokud jsou v zařízení pro čtení karet vloženy karty, přetáhněte všechny ikony těchto karet do Koše. 2. Počkejte, než se ikony zařízení pro čtení karet odstraní z plochy. 3. Počkejte, dokud nezhasne indikátor činnosti. 4. Odpojte zařízení pro čtení karet. 6 Kontrola po dokončení instalace Po instalaci zařízení a programů jsou na počítači nainstalovány následující komponenty a je možné je zkontrolovat. Start Nastavení Ovládací panely. Poklepejte na ikonu Systém a vyberte kartu Správce zařízení. - Kapacita paměti Obecné kapacity Umístění nebo názvy v Ovládacích panelech mohou být v různých verzích operačního systému Windows různé. Pokud bylo zařízení pro čtení karet připojeno k počítači a pokud byly správně nainstalovány ovladače, svítí indikátor napájení zařízení. Indikátor činnosti se rozsvítí při čtení z vložené karty nebo při zápisu na tuto kartu. C Z Nevyjímejte karty ze zařízení pro čtení, pokud svítí indikátor činnosti. Mohlo by dojít ke ztrátě souborů. 7 Technické údaje Počítač musí splňovat následující minimální požadavky: - Windows 98 SE nebo novější verze systému (PC) - Mac OS 9.X nebo novější verze systému (MAC) - 1 volný port USB - jednotka CD-ROM (pro systémy Windows 98 SE, Windows 2000 a Mac OS 9.x) Používáte-li systém Mac OS X, musíte jej aktualizovat přinejmenším na verzi Číslo verze lze zobrazit poklepáním na ikonu Apple v aplikaci Finder. Potom klepněte na položku " tento počítač. Číslo verze se zobrazí v samostatném okně. V případě potřeby stáhněte nejnovější aktualizaci ze serveru společnosti Apple ( 5

9 Toto zařízení pro čtení karet podporuje následující paměťové karty: Typ karty Compact Flash Card Microdrive Smart Media Card MultiMedia Card Secure Digital Card Memory Stick Memory Stick Pro Kapacita 4 MB - 2 GB 340 MB - 1 GB MB MB MB MB MB Mohou být podporovány také karty s větší paměťovou kapacitou, nebo jiné typy karet. 8 Odstraňování potíží Postup 1. Přečtěte si řešení uvedená dále. 2. Podívejte se na aktuální časté otázky, ovladače a návody, které jsou k dispozici na Internetu ( Problém Příčina Možné řešení Zařízení pro čtení karet nebylo rozpoznáno. Port USB počítače není funkční. Zařízení pro čtení karet nebylo připojeno správně. Zařízení pro čtení karet bylo připojeno k portu USB, který nemá napájecí zdroj. Zařízení pro čtení karet není podporováno operačním systémem. Zkontrolujte nastavení portu USB. Další informace viz Zkontrolujte, zda bylo zařízení pro čtení karet připojeno správně k portu USB. Zapojte zařízení pro čtení karet do portu USB s napájecím zdrojem nebo do portu USB na počítači. Je nutno používat verzi systému Windows 98 SE nebo novější. Systémy Windows 95, Windows 98 (First Edition) a Windows NT nejsou podporovány. Používáte-li počítač Apple Power PC nebo novější verzi, je nutno používat systém Mac OS 9.0 nebo novější. Karta se nevejde do zařízení pro čtení karet. Nezobrazují se ikony. Karta nebyla pravděpodobně vložena správně. Používáte systém Windows XP bez servisního balíčku 1 (SP1). Systém Mac OS X je nutno aktualizovat na verzi nebo novější (viz úvod). Vložte kartu do zařízení pro čtení správně (viz obrázek na zařízení pro čtení). Zvyšte parametry Vašich XP pomocí SP1. Více informací na adrese 6

10 Problém Příčina Možné řešení Nezobrazují se ikony. Zobrazí se písmeno jednotky pro kartu, ale jednotku nelze otevřít. V systému Windows XP nebyla nainstalována oprava Hotfix společnosti Microsoft pro balíček Service Pack 1. Karta není podporována čtečkou karet. Karta není naformátována nebo není naformátována správně. Použijte následující odkaz na společnost Microsoft: d=823293&product=winxp. Seznam podporovaných karet naleznete v části věnované technickým údajům. Naformátujte kartu pomocí aplikace Průzkumník Windows nebo Finder (Mac). všechna data na kartě budou odstraněna. Pokud naformátujete kartu v počítači a potom ji používáte v digitálním fotoaparátu, nemusí již toto zařízení rozpoznat formát karty. Proto formátujte karty v digitálním fotoaparátu, a nikoli v počítači. Na kartu nelze zapisovat data. Soubor fotografie uložený na kartu nelze rozpoznat v digitálním fotoaparátu. Vaše karta může být chráněna proti zápisu. Soubor fotografie nebyl zkopírován do složky, do které fotoaparát ukládá soubory fotografií. Fotoaparát možná neuložil soubor fotografie. Smartmedia: Odstraňte ze zadní strany karty kruhový štítek. MS/MSPro/SD: Posuvnou část na kartě zajistěte v pozici odemčeno. Ujistěte se, že se soubory fotografií kopírují do složky na kartě, do které fotoaparát ukládá soubory fotografií. Tato složka může mít v závislosti na typu fotoaparátu různé názvy; většinou se nazývá DCIM. Používejte pouze fotografie, které byly vytvořeny dotyčným fotoaparátem. Některé fotoaparáty mají vlastní formát komprese (například fotoaparát Trust FamilyC@m 300). K přenosu fotografií použijte ovladač TWAIN fotoaparátu a ponechejte paměťovou kartu v zařízení. C Z Pokud problém neodstraníte ani po vyzkoušení těchto řešení, obraťte se na centra péče o zákazníky společnosti Trust. Další informace naleznete na zadní straně tohoto návodu k použití. Připravte si následující informace: Číslo typu. Toto číslo je Výstižný popis problému. Výstižný popis situace, ve které se tento problém vyskytuje. 7

11 9 Záruční podmínky - Na naše výrobky se vztahuje dvouletá záruční doba výrobce, která začíná dnem prodeje. - V případě závady předejte výrobek zpět prodejci a přiložte popis závady, doklad o zakoupení a veškeré příslušenství. - Dojde-li k problému během záruční doby, dostanete podobný model, pokud bude k dispozici. Pokud nebude podobný výrobek k dispozici, bude váš výrobek opraven. - Pokud chybí některé součásti, například návod k použití, software nebo jiné součásti, obraťte se na technickou podporu naší společnosti. - Záruka pozbývá platnosti, pokud byl výrobek otevřen, mechanicky poškozen, použit nesprávným způsobem, upraven, pokud jej opravovala jiná společnost, pokud byl poškozen v důsledku nedbalosti nebo pokud byl výrobek použit k účelu, ke kterému nebyl původně určen. - Záruka se nevztahuje na: škody vzniklé v důsledku nehod nebo katastrof, jako je například požár, povodeň, zemětřesení, válka, vandalismus nebo krádež, nekompatibilitu s hardwarem nebo softwarem, který není uveden v minimálních požadavcích na systém, příslušenství, například akumulátory a pojistky (pokud jsou použity). Výrobce za žádných okolností nezodpovídá za nepřímé nebo následné škody, včetně ztráty příjmu nebo jiných obchodních ztrát způsobených používáním tohoto výrobku. 8
