H: Indikátor připravenosti modemu

Rozměr: px

Začít zobrazení ze stránky:

Download "H: Indikátor připravenosti modemu"

Šimon Matějka
před 7 lety
Počet zobrazení:

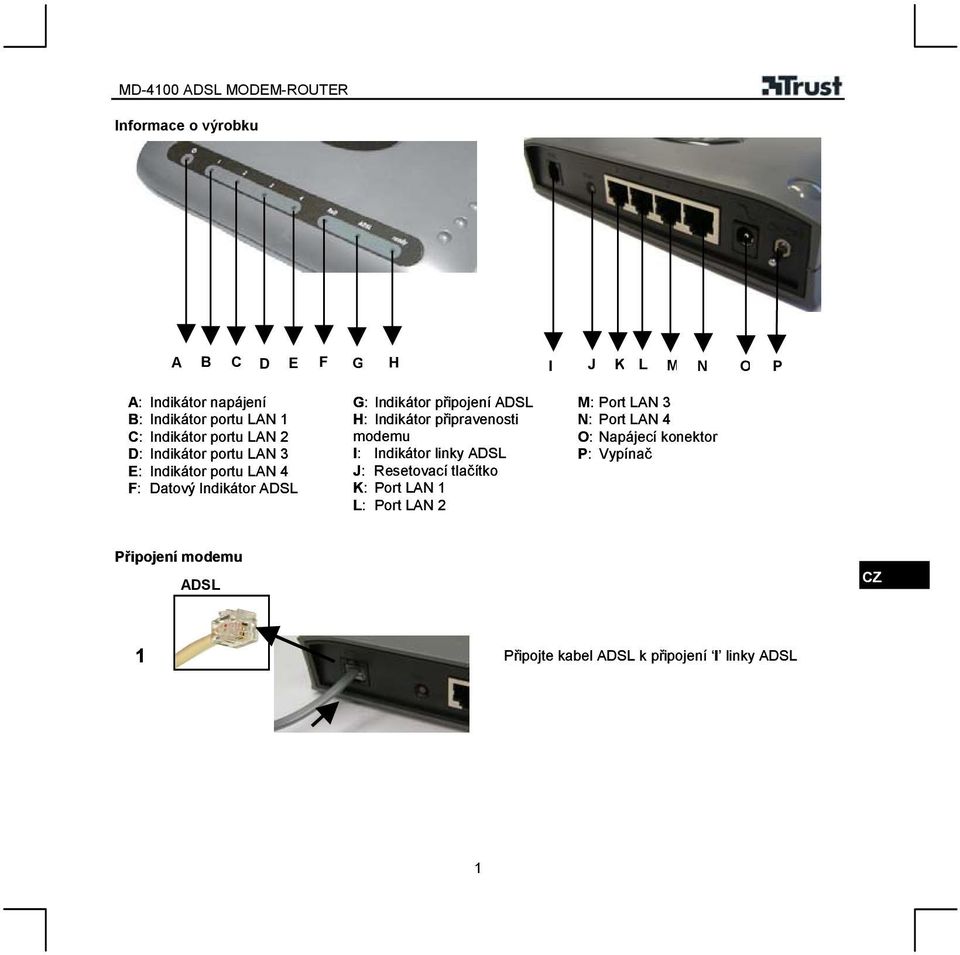

1 Informace o výrobku A B C D E F G H I J K L M N O P A: Indikátor napájení B: Indikátor portu LAN C: Indikátor portu LAN D: Indikátor portu LAN E: Indikátor portu LAN 4 F: Datový Indikátor ADSL G: Indikátor připojení ADSL H: Indikátor připravenosti modemu I: Indikátor linky ADSL J: Resetovací tlačítko K: Port LAN L: Port LAN M: Port LAN N: Port LAN 4 O: Napájecí konektor P: Vypínač Připojení modemu ADSL Připojte kabel ADSL k připojení I linky ADSL

H: Indikátor připravenosti modemu I: Indikátor linky ADSL J: Resetovací tlačítko K: Port LAN L: Port LAN M: Port

2 Připojte spojovací jednotku/filtr (není součástí) k telefonní lince Připojte modem ke spojovací jednotce anebo filtru Připojte telefon ke spojovací jednotce anebo filtru Spojovací jednotka/filtr pouze pro správnou funkci telefonu PŘIPOJTE Připojte napájecí adaptér k napájecímu konektoru O 4 Zapojte napájecí adaptér do zásuvky 5 Zapněte modem

Spojovací jednotka/filtr pouze pro správnou funkci telefonu PŘIPOJTE Připojte

3 Indikátor napájení (A) bude trvale svítit Indikátor připojení ADSL bliká 7 5 Min Vyčkejte 5 minut, až indikátor ADSL bude trvale svítit. Pokud stále bliká, linka ADSL není řádně připojena nebo (ještě) není aktivována služba ADSL. Zeptejte se svého poskytovatele připojení k Internetu. 8 Připojte síťový kabel na vstup (N~K). 9 Vypněte počítač Připojte síťový kabel k počítači Znovu zapněte počítač. Vypněte Připojte zapněte

Pokud stále bliká, linka ADSL není řádně připojena nebo (ještě) není aktivována služba ADSL.

4 Konfigurace modemu 0 Otevřete Internetový prohlížeč a přejděte na stránku OK CHYBA: Viz Dodatek A Napište uživatelské jméno a heslo Výchozí:. Uživatelské jméno (Username) = admin. Heslo (Password) = epicrouter. OK 4

0.0. OK CHYBA: Viz Dodatek A Napište uživatelské jméno a

5 Automatické nastavení (Automatic Setup) 4 Vyberte zemi Pokud země není uvedena, postupujte podle kroků v Dodatku C 5 Vyberte svého poskytovatele připojení Pokud poskytovatel není uveden, postupujte podle kroků v Dodatku C 5

Dodatku C 5 Vyberte svého poskytovatele připojení Pokud

6 6 V závislosti na vašem poskytovateli nebo nastavení se zobrazí toto okno. Pokud se nezobrazí okno pro uživatelské jméno a heslo 7. Zadejte uživatelské jméno a x heslo pro internetový účet. Uložit nastavení (Save settings) 8 Správné uživatelské jméno a heslo zjistíte u svého poskytovatele připojení Uložit nastavení (Save Settings) 7 Pokud váš poskytovatel vyžaduje pevnou/statickou adresu, vyberte režim Statická adresa (Static IP) a zadejte adresu IP, masku podsítě a bránu dle přidělení od poskytovatele. 8 Vyčkejte 9 Zpět domů (Back to home) (Návrat do hlavního menu) Dokončení konfigurace modemu 6

Uložit nastavení (Save settings) 8 Správné uživatelské jméno a heslo zjistíte u svého poskytovatele připojení Uložit nastavení (Save Settings) 7 Pokud

7 Změna přihlašovacího jména a hesla pro modem Doporučuje se měnit uživatelské jméno a heslo pro modem 0 Toto uživatelské jméno a heslo není stejné jako pro internetový účet. Pokročilé nastavení (Advanced Setup). OPRÁVNĚNÍ SPRÁVCE (ADMIN PRIVILEGE). Konfigurace hesla správce (Admin Password Configuration) 4. Zadejte současné heslo (výchozí: epicrouter ). Zadejte jméno správce. Zadejte nové heslo (x) 4. Potvrdit 5. Uložit konfiguraci 5 Uložit a restartovat (Save & Reboot) Uživatelské jméno a heslo k modemu je změněno. 7

Konfigurace hesla správce (Admin Password Configuration) 4. Zadejte současné heslo (výchozí: epicrouter ). Zadejte jméno správce.

8 . Zadejte nové uživatelské jméno. Zadejte nové heslo. OK Znovu jste vstoupili do menu pro konfiguraci modemu Prohlížení Internetových stránek 4 Otevřete aplikaci Internet Explorer Zadejte webovou stránku, například Modem pracuje a umožňuje připojení k Internetu. Pokud se nezobrazí stránka, podívejte se na nastavení aplikace Internet Explorer v dodatku B. Poznámky Tento modem funguje pouze s analogovou (POTS, PSTN, Annex A) linkou ADSL nebo DSL/TDSL. Vnitřní firewall je ve výchozím nastavení aktivován. Informace o jeho deaktivaci naleznete v příručce English LAN na CD-ROM. Před instalací se přesvědčte, zda je aktivována linka ADSL a účet. Tento modem není kompatibilní se standardem SDSL. Informace o sdílení souborů a tiskárny mezi počítači připojenými k modemu anebo směrovači naleznete v příručce English LAN na CD-ROM. Chcete-li hrát hry po síti LAN, musí být tato možnost podporována ve hře; informace o konfiguraci naleznete v pokynech ke hře. Informace o konfiguraci pokročilého nastavení směrovače z modemu anebo směrovače naleznete v anglické příručce pro pokročilé na CD-ROM. Pokud se vyskytnou jakékoli problémy, můžete na adrese nalézt (rovněž anglická verze 458) časté otázky, ovladače a návody k použití. 8

com Modem pracuje a umožňuje připojení k Internetu. Pokud se nezobrazí stránka, podívejte se na nastavení aplikace Internet Explorer v dodatku B.

9 Dodatek A: Síťové nastavení v systému Windows XP Nastavte pro síťovou kartu automatické přidělování adresy TCP/IP: A. Klepněte na tlačítko Start. B. Přejděte na příkaz Nastavení (Settings). C. Přejděte na příkaz Síťová připojení (Network Connections). D. Klepněte pravým tlačítkem myši na síťový adaptér připojený k modemu. E. Klepněte na příkaz Vlastnosti (Properties). F. Klepněte na položku Protokol IP. G. Klepněte na tlačítko Vlastnosti (Properties). H. Nastavte pro obě volby možnost Automaticky. I. Zavřete všechna okna klepnutím na tlačítko OK. Není nutno restartovat. J. Přečtěte si kapitolu Internet Explorer v dodatku B. A B Windows XP C 9

Klepněte pravým tlačítkem myši na síťový adaptér připojený k modemu. E. Klepněte na příkaz Vlastnosti (Properties). F. Klepněte na položku Protokol IP. G.

10 D E F G H I Dodatek A: Síťové nastavení v systému Windows 000 0

11 Nastavte pro síťovou kartu automatické přidělování adresy TCP/IP: A) Klepněte pravým tlačítkem myši na ikonu Místa v síti (My Network Places). B) Klepněte na příkaz Vlastnosti (Properties). C) Klepněte pravým tlačítkem myši na síťový adaptér připojený k modemu. D) Klepněte na příkaz Vlastnosti (Properties). E) Klepněte na položku TCP-IP. F) Klepněte na tlačítko Vlastnosti (Properties). G) Nastavte pro obě volby možnost Automaticky. H) Zavřete všechna okna klepnutím na tlačítko OK. Není nutno restartovat. I) Přečtěte si kapitolu Internet Explorer v dodatku B. B A Windows 000 C D

D) Klepněte na příkaz Vlastnosti (Properties). E) Klepněte na položku TCP-IP. F) Klepněte na tlačítko Vlastnosti (Properties).

12 E F G H

13 Dodatek A: Síťové nastavení v systému Windows 98 / Me Nastavte pro síťovou kartu automatické přidělování adresy TCP/IP: A) Klepněte pravým tlačítkem myši na ikonu Okolní počítače (Network Neighbourhood). B) Klepněte na příkaz Vlastnosti (Properties). C) Klepněte na položku TCP-IP. D) Klepněte na tlačítko Vlastnosti (Properties). E) Klepněte na kartu Adresa IP. F) Nastavte volbu adresy Automaticky. G) Klepněte na kartu Konfigurace DNS. H) Nastavte Zakázat používání serveru DNS. B I) Klepněte na kartu Brána (Gateway). J) Vymažte položku v poli Brána. K) Zavřete všechna okna klepnutím na tlačítko OK. Počítač bude restartován. L) Přečtěte si kapitolu Internet Explorer v dodatku B. Windows 98 / Me A

E) Klepněte na kartu Adresa IP. F) Nastavte volbu adresy Automaticky. G) Klepněte na kartu Konfigurace DNS. H) Nastavte Zakázat používání serveru DNS.

14 E C D F G H I J K 4

15 Dodatek B: Internet Explorer (Windows 98, 000,Me, 98) A Spusťte Internet Explorer a postupujte následujícím způsobem: A. Klepněte na nabídku Nástroje (Tools) -> Možnosti Internetu (Internet Options). B C D B. Klepněte na kartu Připojení (Connections). C. Klepněte na položku Nikdy nevytáčet připojení (Never dial a connection). D. Klepněte na položku Nastavení místní sítě (LAN Settings). E E. Vypněte všechny volby nastavení serveru Proxy. F. Klepnutím na tlačítko OK zavřete všechna okna a uložte nastavení. G. Přejděte zpět ke kroku 0. F 5

D B. Klepněte na kartu Připojení (Connections). C. Klepněte na položku Nikdy nevytáčet připojení (Never dial a connection). D.

16 Dodatek C: nastavení neuvedeného poskytovatele Tuto volbu použijte pouze tehdy, pokud váš poskytovatel není uveden v seznamu nebo pokud využíváte nestandardní službu poskytovatele. K dokončení připojení musíte znát všechny údaje. V případě potřeby zavolejte svému poskytovateli připojení. Vyberte položku: Ruční nastavení (Manual Setup). Z rozevíracího seznamu vyberte požadované zapouzdření (Encapsulation). 4 PPPoA VCMUX nebo LLC Bridged/Routed Ethernet RFC48 / dynamic VCMUX nebo LLC Bridged/Routed Ethernet RFC48 / static IP VCMUX nebo LLC PPPOE VCMUX nebo LLC. Zadejte číslo VPI a VCI od poskytovatele připojení.. Zadejte údaje potřebné pro připojení k Internetu. Pole s údaji nevyžadovanými od poskytovatele připojení mohou zůstat nevyplněná. 4 Uložit nastavení (Save Setting) 4 Chcete-li pracovat v režimu Bridged/Routed Ethernet RFC48 / static IP vyberte režim IP mode static IP a zadejte adresu IP, masku podsítě a bránu dle zadání poskytovatele a uložte nastavení. Je-li vyžadováno heslo, vyplňte pole Zadat heslo (Input Password) a Potvrdit heslo (Confirm Password) 6

Z rozevíracího seznamu vyberte požadované zapouzdření (Encapsulation).

17 Dodatek D: Resetování modemu Vymaže všechna uživatelská nastavení. Proveďte v těchto případech: - Ztracené heslo správce. - Výrobek po restartování nereaguje. - Nastavení byla mnohokrát změněna a připojení stále není funkční. Stiskněte resetovací tlačítko a držte po dobu 0 sekund. Indikátor připravenosti (H) zhasne. Jakmile se indikátor připravenosti (H) znovu rozsvítí, modem je připraven k použití. Po rekonfiguraci modemu se budete moci znovu připojit k Internetu. Bezpečnostní opatření Neopravujte zařízení ani je neotevírejte. Před čistěním zařízení vytáhněte napájecí zástrčku ze síťové zásuvky. Nepoužívejte kapalné čisticí prostředky nebo spreje, používejte suchý hadřík. Toto zařízení nesmí přijít do styku s kapalinami, například s vodou. Nepoužívejte přístroj ve vlhkém prostředí, např. v koupelně, vlhkém sklepě nebo u bazénu. Toto zařízení splňuje základní požadavky a ostatní podmínky příslušných směrnic Evropské unie. Prohlášení o shodě (DoC) je k dispozici na adrese Záruka a copyright Na tento výrobek se vztahuje dvouletá záruční doba výrobce, která začíná dnem prodeje. Více informací naleznete na adrese Kopírování tohoto návodu k použití nebo jakékoli jeho části bez svolení společnosti Trust International B.V. je zakázáno. 7

Jakmile se indikátor připravenosti (H) znovu rozsvítí, modem je připraven k použití. Po rekonfiguraci modemu se budete moci znovu připojit k Internetu.
