10kW Hybridní střídač SERMATEC. uživatelská příručka V1.0

Transkript

1 10kW Hybridní střídač SERMATEC uživatelská příručka V1.0

2 Upozornění V zájmu ochrany legitimních práv a zájmů uživatelů si před použitím tohoto zařízení pečlivě přečtěte naše provozní postupy a bezpečnostní pokyny. Provozujte zařízení podle provozních postupů a bezpečnostních pokynů. Po použití tohoto zařízení se má za to, že jste si přečetli, porozuměli, schválili a přijali všechny podmínky a obsah provozních postupů a bezpečnostních pokynů zařízení. Uživatel se zavazuje nést odpovědnost za své vlastní činy a všechny důsledky z toho plynoucí. Uživatel se zavazuje používat zařízení výhradně k legitimním účelům a souhlasí s těmito podmínkami a příslušnými národními zásadami nebo pokyny. Při používání tohoto zařízení důsledně dodržujte a implementujte požadavky, mimo jiné provozní postupy a bezpečnostní pokyny. Za veškerá zranění osob, nehody, poškození majetku, právní spory a jiné nepříznivé událost, které způsobují střety zájmů způsobené porušením pokynů k použití nebo vyšší mocí uvedených v bezpečnostních pokynech, odpovídá a riziko přijímá uživatel. Naše společnost nepřebírá žádnou odpovědnost. Autorská práva, všechna práva vyhrazena. Obsah se může změnit bez předchozího upozornění. Pozor! Nedodržení varování uvedeného v této příručce může mít za následek zranění. Nebezpečí vysokého napětí a úrazu elektrickým proudem! Viz návod k obsluze Signalizuje nebezpečí v důsledku úrazu elektrickým proudem a udává dobu (5 minut), která musí uplynout po vypnutí a odpojení střídače, aby byla zajištěna bezpečnost při jakékoli instalaci. Nebezpečí horkého povrchu! Ochranná zem

3 Upozornění o riziku instalace Varování Pozor Nebezpečí Při ruční manipulaci se zařízením noste ochranné rukavice, abyste zabránili pořezání od ostrých předmětů. Před připojením kabelu se ujistěte, že je štítek kabelu správný. Stavební práce vedení vysokého napětí mohou způsobit požár nebo úraz elektrickým proudem. Oblast, kterou je připojen a veden napájecí kabel, musí odpovídat místním předpisům a specifikacím. Provádějte prosím výstavbu v souladu s příslušnými předpisy a normami pro bezpečnost stavby, abyste předešli bezpečnostním nehodám. Osoba, která má na starosti tento produkt, musí projít přísným školením, osvojit si správnou metodu instalace systému a různá bezpečnostní opatření, než bude pokračovat v práci se zařízením. Místo instalace by mělo zabránit umístění nízko položené akumulace vody a mělo by být udržováno v bezpečné vzdálenosti od okolních požárně výbušných zařízení a podzemních potrubí. Místo instalace by mělo být mimo dosah otevřeného ohně, vysoké teploty, prachu a korozivního prostředí. Stupeň ochrany vybraného krytu produktu by měl být porovnán s přizpůsobením prostředí instalace. Pevnost montážní polohy musí splňovat požadavky, všechny upevňovací šrouby by měly být utaženy, jinak hrozí nebezpečí pádu a odhození. Nainstalujte vybrané kabely, svorky a další součásti tak, aby splňovaly aktuální požadavky. Před a po instalaci se ujistěte, že jsou všechny kabely související s nabíjecím zařízením pevné, dobře izolované, správně zapojené, bez opotřebení a poškození, jinak hrozí nebezpečí požáru a úrazu elektrickým proudem. Před zapnutím zařízení se ujistěte, že je zařízení dobře uzemněno, aby nedošlo k úrazu elektrickým proudem. Pokud je některá část během instalace poškozena, měla by být včas opravena a vyměněna, aby nedošlo k poškození.

4 Oznámení o riziku provozu a údržby Nebezpečí Nebezpečí Je-li systém v provozu, je v zařízení nebezpečné napětí a neprofesionálové by jej neměli provozovat a udržovat. Před údržbou systému, čistotou, elektrickým připojením, uzemněním, odpojte napájení. Jinak hrozí nebezpečí úrazu elektrickým proudem a požáru. Provoz a údržba zařízení musí být v souladu s elektrickými bezpečnostními provozními postupy, jinak hrozí nebezpečí požáru a úrazu elektrickým proudem. Pracovníci odpovědní za provoz a údržbu tohoto produktu musí mít kvalifikaci pro vysoké napětí a střídavý proud atd. A musí podstoupit přísné školení, zvládnout správnou metodu provozu systému a různá bezpečnostní opatření a poté provádět různé operace zařízení, jinak by mohlo dojít k úrazu elektrickým proudem. Zařízení pro skladování energie by nemělo být udržováno, pokud není odpojeno napájení, jinak hrozí nebezpečí úrazu elektrickým proudem. Během provozu je přísně zakázáno nosit na zápěstí vodivé předměty, jako jsou hodinky, náramky, prsteny atd. Nerozebírejte ani neupravujte nabíjecí zařízení a kabeláž bez povolení, jinak by mohlo dojít k požáru nebo úrazu elektrickým proudem. Okolo zařízení pro skladování energie nesmí být žádné hořlavé a hořlavé materiály a personál obsluhy a údržby musí včas vyčistit, jinak hrozí nebezpečí požáru. Riziko při použití Nepoužívejte systém v případě poruchy zařízení. Nezasahujte do zařízení, pokud je zařízení v poruše. Důsledně dodržujte provozní postupy a pokyny pro zařízení, dodržujte bezpečnostní předpisy daného odvětví, jinak hrozí úraz elektrickým proudem a požár. Nehody, jako jsou požáry, zaplavení zařízení pro skladování energie atd., je přísně zakázáno být v blízkosti zařízení. Při nehodě seznamte prosím personál s vybavením a metodami pro nouzové ošetření.

5 Obsah 1. SHRNUTÍ Popis typu Sestavení a princip fungování Instalace Bezpečnostní předpisy Příprava instalace Instalace Kontrola instalace Sun Mate APP Stažení a instalace softwaru Připojte se k interní Wi-Fi Domovská stránka Parametry Varování Nastavení Uvedení systému do provozu Uvedení do provozu Aktualizace softwaru Údržba produktu Běžná údržba Stav LED Odstraňování problémů Technické parametry... 41

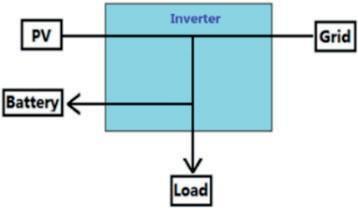

6 1. SHRNUTÍ Hybridní střídač typu all-in-one (dále jen hybridní střídač ) může realizovat fotovoltaické nabíjení, DC nabíjení a vybíjení baterií a aplikace připojené k AC síti. Tato kapitola popisuje model, složení a konfiguraci a pracovní princip hybridního střídače. 1.1 POPIS TYPU Jako příklad pro popis modelu si vezmeme výkon 10 kw. Model hybridního invertoru: SMT-10K-TL-TH Popis modelu je uveden níže: SMT 10K TL TH Tři fáze Beztransformátorová verze Výkon Produktová řa da Obr. 1 Popis modelu all-in-one hybridního střídače 10kW 1.2 Sestavení a princip fungování Hybridní střídač se skládá z napájecí jednotky (obvod pro nabíjení a vybíjení baterie, obvod pro fotovoltaické panely, obvod invertoru, obvod pro záložní zdroj energie, obvod filtru), řídicí jednotky a monitorovací jednotky systému (včetně systémové komunikační jednotky), atd. Tento produkt se obecně vztahuje na solární akumulační systém, systém se skládá hlavně z FV panelů, baterie, hybridního střídače, lokální zátěže, sítě atd. Díky EMS může realizovat funkce pro připojení k sítí, dodávající lokální zátěž z FV systému, nabíjení baterie z FV, nabíjení místní zátěže z FV a baterie, nabíjení baterie ze sítě. Těchto pět základních funkcí je navrženo tak, aby zajistilo vysoce efektivní generování FV, spolehlivé napájení pro místní zátěž, dlouhou životnost baterie atd. Schéma hlavního obvodu hybridního střídače je následující: PV1+ PV1- EMI 1 DC/AC PV2+ PV2- EMI 2 Load EMI BAT+ BAT- Inpu t EMI 3 Grid Obr. 2 Topologie hybridního invertoru

7 Pracovní režimy: Čtyři pracovní režimy: General mode, Battery mode, Micro-grid mode, Peak Cut mode. Klient musí režim nastavit v aplikaci před spuštěním měniče: pracovní parametry (nastavení sítě, typ baterie), parametry pracovního režimu (pracovní režim, výkon připojený k síti, nastavení dolních mezí SOC baterie), ceník nastavení, nastavení období. Obr. 3 Obr. 4 Režim 1: General mode (výchozí obecný režim) Schéma spotřeby 1. Je-li výkon z FV dostatečný, FV napájí prioritně zátěž, poté nabije baterii a do sítě odvede přebytečnou energii. (Obr. 5) 2. Pokud je výkon z FV nedostatečný, baterie a síť dodávají energii do zátěže společně. (Obr. 6) 3. Přetoky do sítě jsou ve výchozím nastavení vypnuté Typické scénáře aplikace: Obr. 5 Obr. 6 Režim 2: Battery mode (bateriový režim) Bateriová záloha 1. FV a síť napájí zátěž, dobíjení baterie je zajištěno z obou zdrojů současně (Obr. 7) 2. Je-li síť v normální režimu, je baterie SOC vždy v plném stavu 3. Baterie se vybíjí, pouze když je chod elektrické sítě abnormální 4. Přetoky do sítě jsou ve výchozím nastavení vypnuté

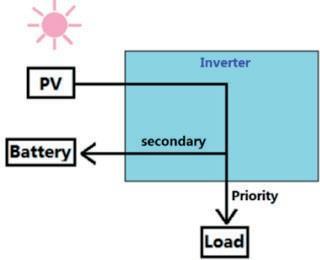

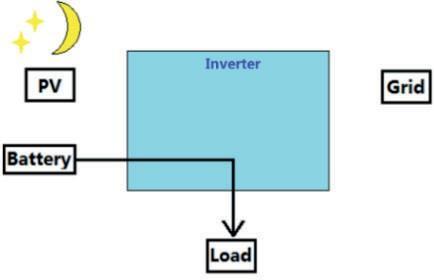

8 Typické scénáře aplikace: Obr. 7 Obr. 8 Chod sítě je normální Obr. 9 Chod sítě je abnormální Režim 3: Micro-grid mode (micro-grid režim) Vhodné pro režimy bez připojení elektrické sítě 1. FV systém a baterie představují ostrovní systém 2. Pokud je FV výkon dostatečný, FV napájení prioritně zátěž poté dobíjí baterie. (Obr. 10) 3. Pokud není FV výkon dostatečný, baterie dodávají energii do zátěže. (Obr. 11) Typické scénáře aplikace: Obr. 10 Obr. 11 Režim 4: Custom mode (uživatelský režim) Podle rozdílu ceny elektřiny během dne, lze den rozdělit na čtyři období: tip, peak, flat a valley. 1. V úrovni Valley - el.síť a FV nabíjí baterie. 2. V úrovni Flat pokud je FV výkon dostačující, akumulátor se dobíjí. 3. V úrovni Tip a Peak baterie je vybíjena do zátěže Typické scénáře aplikace: P rcie T pi Pe ak F al t V ael y Time Obr. 12

9 V časovém období Valley: Obr. 13 V časovém období Flat: Obr. 14 Výkon FV je nedostatečný Obr. 15 Výkon FV je dostačující V časovém období Tip a Peak: Obr. 16 Výkon FV je nedostatečný Obr. 17 Výkon FV je dostačující

10 2 Instalace Tato kapitola popisuje instalaci a zapojení hybridního střídače. Při instalaci a kabelovém připojení důsledně dodržujte pokyny v této kapitole. 2.1 Bezpečnostní předpisy Hybridní střídač má uvnitř vysoké napě a velký proud. Pro zajištění osobní bezpečnosti je třeba vždy dodržovat následující předpisy. Hybridní střídač může instalovat pouze personál, který prošel školením a má o hybridním střídači dostatečné informace. Vyhněte se instalaci, pokud nejste při smyslech. Během procesu instalace vždy dodržujte bezpečnostní opatření a místní bezpečnostní předpisy před katalogem této příručky; Nepoužívejte ani nepracujte se systémem během bouřky nebo vlhkého počasí, abyste zabránili úrazu elektrickým proudem; Pokud pracujete uvnitř hybridního střídače, ujistěte se, že systém není napájen. Pokud je hybridní střídač vybaven zámkem pro krádeži, nezapomeňte uschovat klíč v bezpečí. 2.2 Příprava instalace Kontrola vybalení Kontrola balíku je umožněna při převzetí zboží. Kontrolu dokončí zástupce zákazníka a zástupce dodavatele. Vybalte balíček, zkontrolujte kontrolní seznam. Obr. 18 Položky v balení

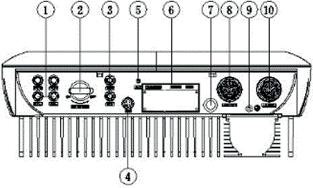

11 2.2.2 Přehled hybridního střídače Obr. 19 Přehled hybridního střídače 1. PV konektor 2. Přepínač PV 3. Konektor baterie 4. Rozhraní modulu GPRS 5. Anténní rozhraní 6. Komunikační rozhraní 7. Vodotěsný odvzdušňovací ventil 8. Konektor zátěže AC 9. Bod připojení PE 10. AC Grid Connector 11. Indikátor LED Příprava kabelů a spínače Tabulka 1 Požadavky na zapojení kabelů Série Název kabelu Doporučený Průřez kabelu model (mm²) Kladný a 1 záporný vstup DC na straně PV1-F 4 ~6 FV Kladný a 2 záporný vstup DC na PV1-F 6 straně baterie 3 AC výstup UL AWG 4 ~6 Barva kabelu Červená, černá Červená, černá Žluto zelená, modrá, černá, šedá, hnědá Vnější průměr kabelu (mm) ø 4,5 ~ ø 7,8 ø 4,5 ~ ø 7,8 ø 11 ~ ø 20 POZNÁMKA: Ujistěte se, že všechny kabely odolávají napětí, teplotní odolnosti, které jsou stejné nebo lepší než doporučené modely a splňují příslušné předpisy pro elektrotechnický průmysl. Výběr spínače Tabulka 2 Tabulka 3 Doporučený DC spínač PV Baterie (volitelně) (volitelně) Jmenovité napětí Jmenovitý proud 1000 V DC 800 V DC 20A 32A Jmenovité napětí Jmenovitý proud Doporučený AC spínač AC zátěž AC Grid 250 V AC 250 V AC 25 A. 25 A.

12 2.2.4 Instalační sada 1. Elektrická vrtačka (vrták: 8 mm) 2. Šroubovák (křížový šroubovák: M3, M6; plochý šroubovák: M3) 3. Odizolovací kleště (4 ~ 6 mm²) 4. Krimpovací kleště 1 (Model: H4TC0001; Výrobce: Amphenol) 5. Krimpovací kleště 2 (OT terminál, 4 ~ 6 mm²) 6. Plochý klíč (model: H4TW0001; výrobce: Amphenol) 7. Multimetr Požadavky na istalaci 1. Instalace nástěnného držáku 1) Je nutné zajistit, aby montážní plocha byla rovná a tloušťka celé stěny přesahovala 100 mm; 2) Zajistěte, aby instalační stěna byla kolmo k zemi. Je-li stěna nakloněná, je povolen úhel náklonu pouze menší než 15 3) Zajistěte, aby instalační stěna byla dostatečně pevná a splňovala požadavky na nosnost hybridního střídače. 4) Montážní poloha má zabránit přímému slunečnímu záření. 2. Požadavky na instalační prostor Obr. 20 Požadavky na instalaci Montážní poloha produktu, ponechejte 300 mm prostoru na každou stranu pro lepší údržbu a odvod tepla Obr. 21 Montážní vzdálenos

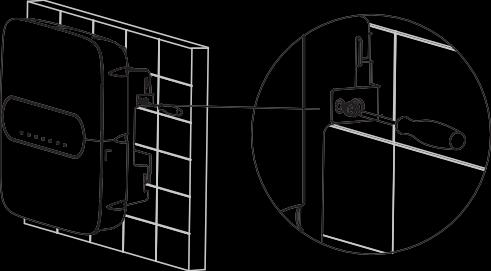

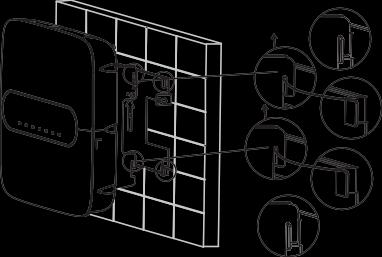

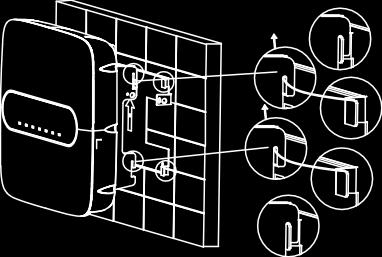

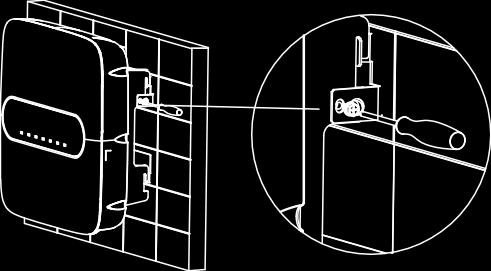

13 2.3 Instalace Montáž KROK 1: Označte montážní otvor na stěně. Vyvrtejte otvor o průměru 8 mm a hloubce 80 mm. Obr. 22 KROK 2: Zatlučte hmoždinky do vyvrtaných otvorů ve stěně a připevněte držák na zeď. Obr. 23 KROK 3: Namontujte hybridní střídač Sermatec na držák. Obr. 24 KROK 4: Zajistěte střídač šroubem M6 na pravé straně. Obr. 25

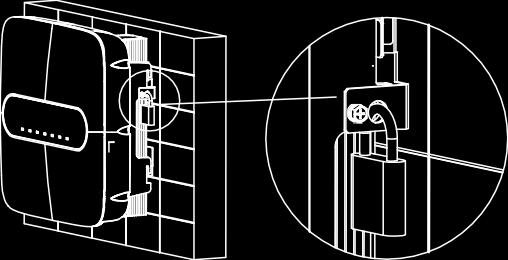

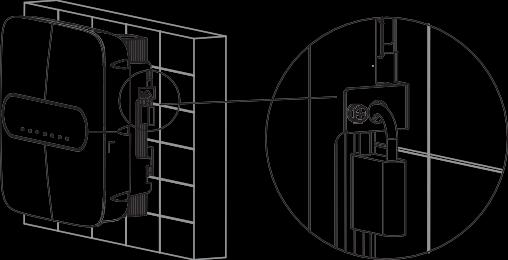

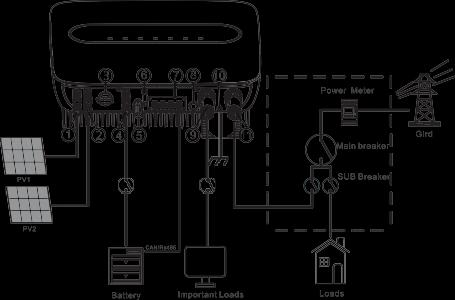

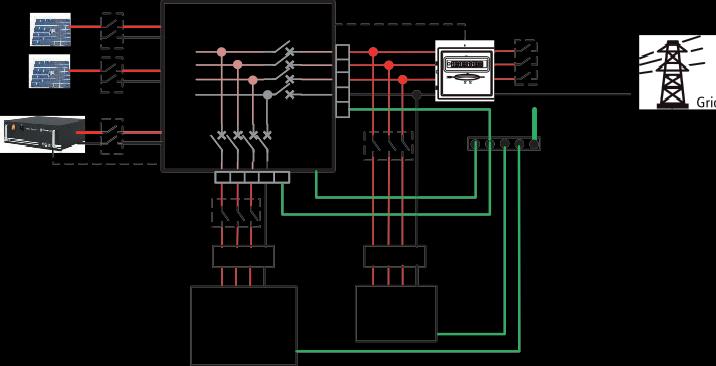

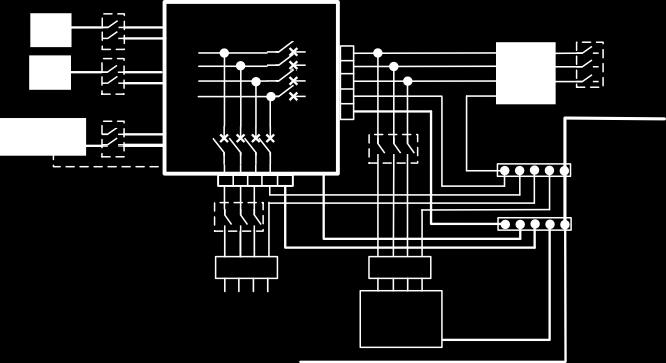

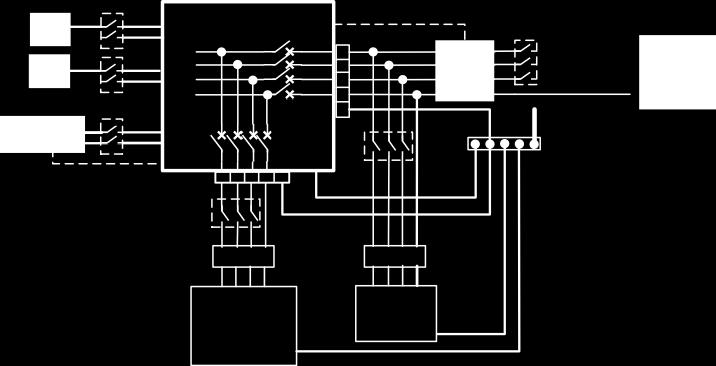

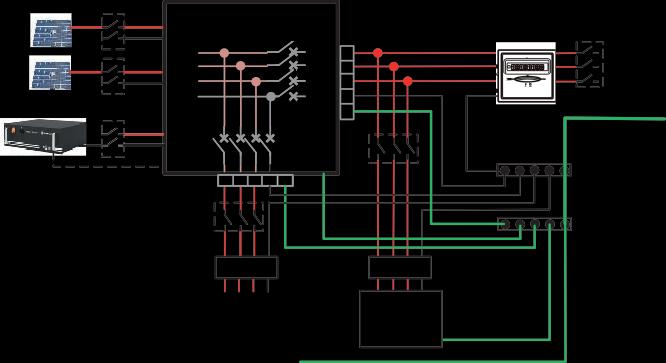

14 KROK 5: V případě potřeby nainstalujte zámek pro krádeži (volitelné uživatelské vybavení) Elektrické připojení Obr. 26 Schéma připojení systému hybridního střídače Pro AU / EN Obr. 27 PV 1 PV 2 Sermatec SMT - 10K - TL - TH A N Obr. 28 Pro ostatní země Sermatec SMT - 10K - TL - TH Obr. 29

15 13

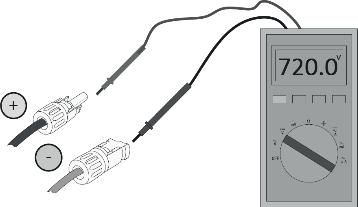

16 Nebezpečí 1) Před elektrickým připojením se ujistěte, že jsou všechny spínače ve vypnuté poloze. 2) Instalaci vstupního kabelu střídavého a stejnosměrného proudu může provádět pouze kvalifikovaná osoba. Je přísně zakázáno připojovat kladný pól (FV1 +, FV2 +, BAT +) a záporný (FV1-, FV2-, BAT-) opačně nebo nesprávně. Při špatném připojení je ovlivněn normální provoz, který může vést k poškození zařízení či jiným následkům. Délka externího kabelu k připojení FV a k připojení baterie by měla být menší než 30 m. FV pole by nemělo být připojeno k uzemňovacímu vodiči. Minimální izolační odpor FV panelů proti zemi musí překročit 33,3k, při nesplnění požadavku minimálního odporu je zde riziko úrazu elektrickým proudem. KROK 1: Zkontrolujte a ověřte, zda je otočný spínač PV v poloze OFF. Obr. 30 KROK 2: Dodržujte požadavek pro stínění a připojení konektoru MC4 ke kabelu, který najdete v instalačních sadách. Podle potřeby nalisujte konektor MC4 na kabel. Velikost FV kabelu: 4 x 6 mm² Obr. 31 KROK 3: Pomocí multimetru změřte napětí na straně FV a ověřte správnou polaritu, ujistěte se, že napětí v otevřeném obvodu je menší než 1000 V. Obr. 32

17 Připojení bateriového kabelu Ujistěte se, že umístění instalace splňuje následující podmínky: Tato oblast je zcela vodotěsná. Podlaha je plochá a rovná. Baterie by měly být připojeny k uzemňovacímu vodiči. Okolní teplota je v rozmezí od 0 C do 50 C. Teplota a vlhkost se udržuje na konstantní úrovni. Je zde minimální prach a nečistoty. Baterie musí vyhovovat místním předpisům. Doporučení: Baterie by měla být instalována ve vnitřních prostorách, viz. pokyny k baterii. Doporučení: Baterie musí být instalovány s dostatečnou vzájemnou vzdáleností, podrobnosti najdete v uživatelské příručce výrobce baterií. Počet použitých článků musí splňovat požadavek napětí V. Krok 1: Podle potřeby nalisujte konektor H4 na kabel Velikost kabelu pro baterie: 6 mm² Obr. 33 Obr. 34 KROK 2: Pomocí multimetru změřte napětí na straně baterie a ověřte správnou polaritu, zajistěte, aby napětí naprázdno baterie bylo menší než 800 V. KROK 3: Připojte kladné a záporné svorky k odpovídajícím konektorům. Obr. 35 Připojení DC svorek

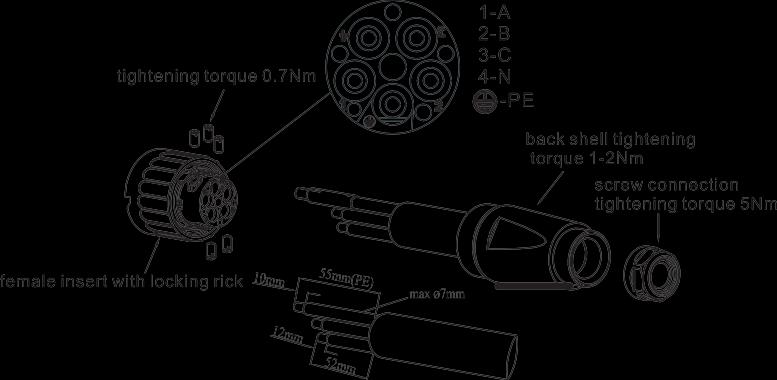

18 Připojení výstupního kabelu střídavého proudu Pozor! PE kabel by měl být připojen spolehlivě a správně, jinak je ovlivněn normální provoz, který může způsobit poškození produktu a vážné následky. Uzemňovací svorka PE v konektoru a uzemňovací bod na krytu mohou být uzemněny současně. Neprohazujte vstupní FV kabel a napájecí kabel baterie k rozhraním! Nepřipojujte opačně konektor AC Load (zátěž) a konektor AC Grid (síť). Při nedodržení těchto podmínek je ovlivněn normální provoz. KROK 1: Vypáčte vnitřní kroužek z konektoru, vnější průměr kabelu mm. Obr. 36 KROK 2: Je nutné spolehlivě a správně připojit konektor AC Grid a kabel, jak je znázorněno níže. Pořadí připojení je 1-A (hnědá), 2-B (černá),3-c(šedá),4-n(modrá), PE (zelenožlutá) Průřez kabelu 6 mm²,délka odizolování 12 ± 0,5 mm. Obr. 37 KROK 3: Změřte síťové napětí pomocí multimetru, ujistěte se, že síťové napětí je menší než horní hranice napěti požadovaná všemi národními standardy sítě. Pozor! Poznámka: Nepřipojujte opačně konektor na straně zátěže a konektor na straně sítě Nebezpečí Poznámka: Pokud se AC LOAD nebo AC GRID nepoužívá, utáhněte kryt konektoru, jinak hrozí nebezpečí úrazu elektrickým proudem a sníží se stupeň krytí střídače.

19 KROK 4: Připojte konektor do AC Load a AC grid rozhraní, otočte a uzamkněte jeho pozici. KROK 5: Sestava upínacího šroubu Obr. 38 KROK 6: Instalace PE Obr. 39 Průřez kabelu 4 ~ 6 mm², délka odizolování 10 ± 0,5 mm Obr. 40

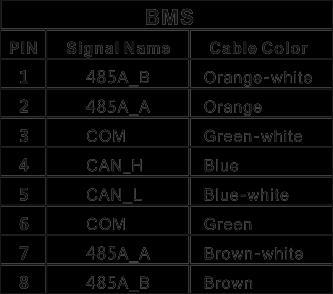

20 KROK 1: Odstraňte vodotěsnou krycí desku dodávanou s hybridním střídačem. KROK 2: Připojte konektor vodiče, vodotěsné krycí desky v příslušenství, do příslušného rozhraní hybridního střídače. KROK 3: Upevněte pevně šroubem. KROK 4: Našroubujte vodotěsnou krytku, připojte kabel z rozhraní RS485 k rozhraní měřiče výkonu, připojte kabel z To battery rozhraní k BMS rozhraní v baterii (výchozí délka kabelu je 3 m). Obr. 41 Schéma připojení komunikačního kabelu Připojení DRED, měřič výkonu a BMS: Obr. 42 Přiřazení pinů zásuvky RJ45 pro DRED, měřič výkonu a BMS následovně:

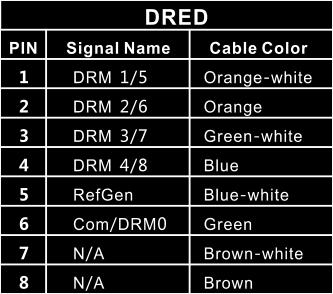

21 Obr. 43 Pokud budete muset použít funkci DRED, přepněte levý přepínač DIP do horní polohy. Obr. 44

22 Střídač musí detekovat a iniciovat reakci na všechny podporované příkazy a reakce na požadavek, režimy reakce na požadavek jsou popsány takto: Tabulka 4 Režim DRM 0 DRM 1 DRM 2 DRM 3 DRM 4 DRM 5 DRM 6 DRM 7 DRM 8 Požadavek Aktivuje odpojovací zařízení Nespotřebovává energii Nespotřebovává více než 50 % jmenovitého výkonu Nespotřebovává více než 75 % jmenovitého výkonu a jalového výkonu zdroje, pokud je to možné Zvýšení spotřeby energie (s výhradou omezení od jiných aktivních DRM) Nevytvářej energii Nevytvářej více než 50 % jmenovitého výkonu Nevytvářej více než 75 % jmenovitého výkonu a jalového výkonu, pokud je to možné Zvýšení výroby energie (s výhradou omezení z jiných aktivních DRM) Pokud uživatel vybere modul GPRS, sejměte protiprachovou krycí desku rozhraní modulu GPRS a nainstalujte modul GPRS. Obr. 45 Sestavy kolíků zásuvky GPRS jsou následující: PIN Název signálu 1 VCC 2 GND 3 485A 4 485B Obr. 46 Namontujte anténu na rozhraní antény Obr. 47 Wi-Fi anténní diagram

23 2.4 Kontrola instalace Po instalaci hybridního střídače nezapomeňte zkontrolovat instalaci podle následující tabulky! Tabulka 5 Kontrolní seznam instalace Položka Pořadí Zkontrolujte obsah Instalace Elektrické připojení 1 Zkontrolujte, zda je instalace hybridního střídače svislá a stabilní. Zkontrolujte, zda jsou všechny šrouby pevně utažené (zejména dbejte na 2 elektrické připojení), zda jsou ploché podložky a pružné podložky kompletní a zda jsou namontovány opačně. Zkontrolujte, zda rezervovaná vzdálenost pod hybridním střídačem 3 splňuje požadavky. Zkontrolujte, zda je příslušenství kompletní a zda je kabel neporušený a 4 zda není poškozen. 1 Zkontrolujte polaritu FV kabelu a ujistěte se, že jsou správně připojeny. 2 Ujistěte se, že je otočný spínač PV v poloze OFF. Zkontrolujte zátěžový konektor a konektor grid, zda jsou správně 3 připojené 4 Zkontrolujte, zda je zemnící bod na krytu spolehlivě uzemněn. 5 Zkontrolujte, zda jsou spolehlivě připojeny AC a DC konektory. Zkontrolujte, zda jsou specifikace modelu příchozího a odchozího kabelu 6 správné. 7 Zkontrolujte, zda jsou všechna kabelová připojení bezpečná a spolehlivá. Zkontrolujte, zda jsou barvy AC kabelů standardizovány a jsou plně 8 zabezpečeny. Zkontrolujte, zda jsou kabely čisté a zda kabelové svazky odpovídají 9 specifikacím procesu.

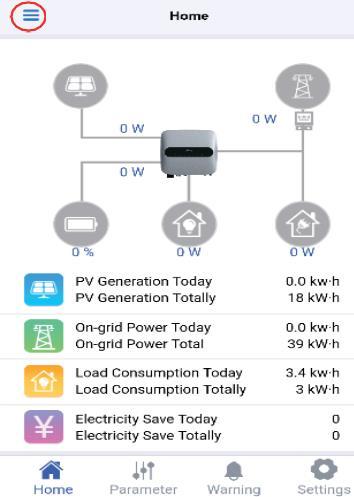

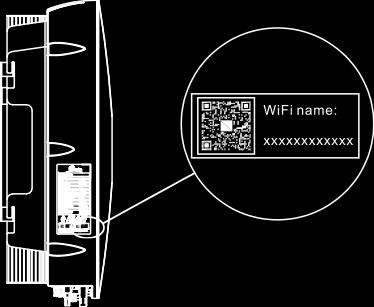

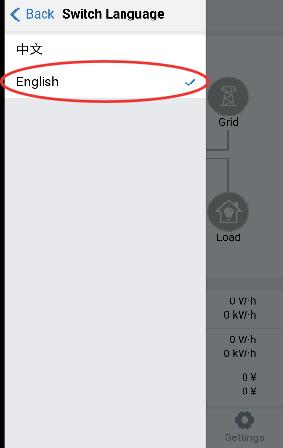

24 3 Sun Mate APP Vytvářejte spojení a nastavujte! Uživatel může vzdáleně sledovat podrobné informace o chodu, jako je výkon FV, systémová data, poruchový alarm pomocí aplikace a odesílat příkazy, současně nastavovat parametry. Pro uživatele Androidu si můžete stáhnout aplikaci Sun Mate z obchodu Google Play nebo stáhnout přímo z webové stránky ( Pro uživatele ios si prosím stáhněte aplikaci Sun Mate z AppStore. 1. Najděte název Wi-Fi ze štítku na střídačích a připojte se k Wi-Fi pomocí počátečního hesla gsstes (Obr. 48) KROK 1: Nastavení jazyka A. Klepněte na tlačítko v levém horním rohu obrazovky, zadejte APP postranní panel (Obr. 49) Obr. 48 Obr. 49 B. Klepnutím na nastavení jazyka ve spodní částí rozhraní přepnete na požadovaný jazyk. Obr. 50 Obr. 51

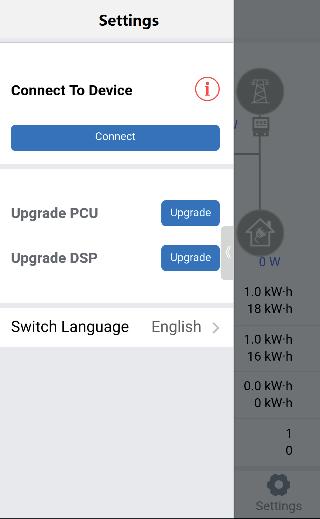

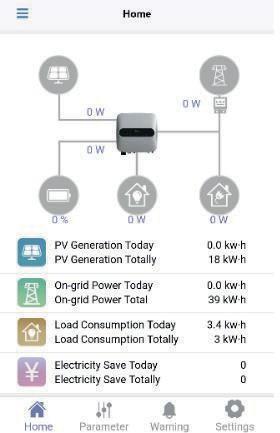

25 KROK 2: Po správném připojení otevřete postranní panel APP, klepněte dole na connect, pokud se objeví Connection successfully, jste správně připojeni a aplikace komunikuje se střídačem; Pokud se objeví Connection fail, znamená to, že nedošlo ke spojení a měli byste překontrolovat připojení WIFI a zkusit se znovu připojit. Obr. 52 Neúspěšné připojení Obr. 53 Úspěšné připojení Na domovské stránce aplikace, můžete vizuálně vidět stav chodu systému, stav každé jednotky, aktuální výkon, zobrazení souhrnné výrobní kapacity, energie do rozvodné sítě, spotřebu zátěže a úsporu energie. Obr. 54 Domovská stránka

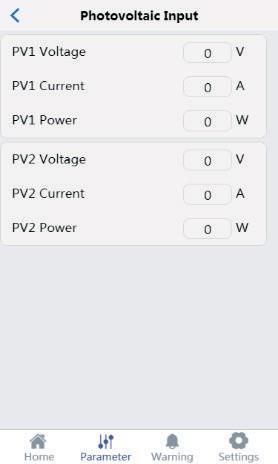

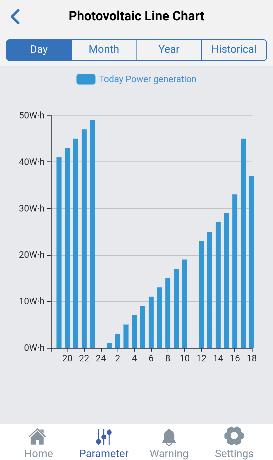

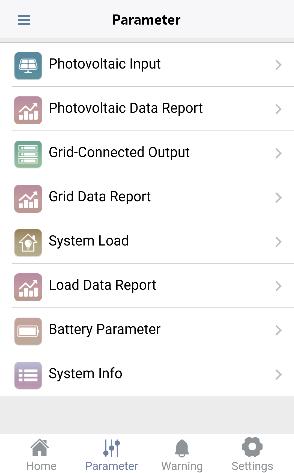

26 Klepnutím na Parameter v navigačním panelu zobrazíte aktuální provozní parametry v každé jednotce, které zahrnují FV vstup, FV křivky produkce, on-grid křivky, parametry baterie, lokální zátěž, křivka zátěže a další základní informace. Obr. 55 Seznam parametrů Parametry FV zahrnují FV napětí, FV proud, FV výkon. (Obr. 56) Čárový graf FV zobrazuje denní, měsíční a roční kapacitu generování FV. (Obr. 57) Obr. 56 FV parametry Obr. 57 FV křivka Data Grid zahrnují činný výkon, jalový výkon, zdánlivý výkon systému, síťové napětí, fázové napětí, fázový proud, frekvenci sítě a účiník. Obr. 58 Data sítě

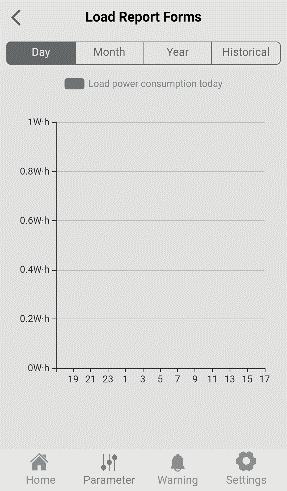

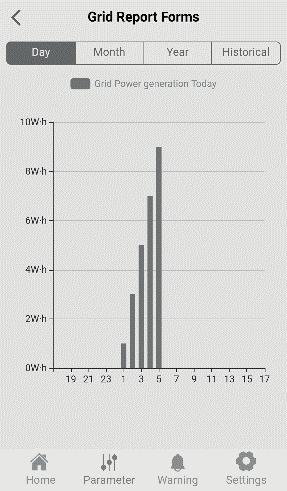

27 Formulář Grid report zobrazuje denní, měsíční, roční a historickou generaci energie ze sítě pomocí sloupcového grafu. Obr. 59 Graf sítě Aktuální data zatížení zahrnují činný výkon, jalový výkon, zdánlivý výkon, frekvenci, účiník, fázový proud, fázové napětí. Obr. 60 Parametry zátěže Formulář zprávy o zatížení zobrazuje denní, měsíční, roční a historickou generaci zátěžové energie způsobem sloupce grafu. Obr. 61 Graf zátěže 25

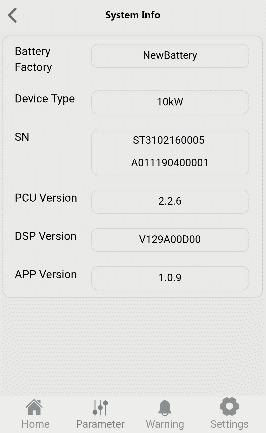

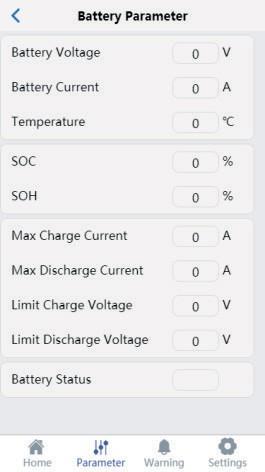

28 Parametry baterie zahrnují napětí, proud, teplotu, SOC, SOH, max. nabíjecí proud, max. vybíjecí proud, stav baterie atd. Obr. 62 Parametry baterie Systémové informace zahrnují: Typ baterie, typ zařízení, SN kód, PCU, DSP, verze aplikace. Obr. 63 Informace o systému Varování zahrnuje hlášení poruchy baterie, informace o hlášení poruchy systému. V případě připojení se objeví v horní částí rozhraní aplikace rolovací titulek, když se vyskytne chyba; Žádná porucha, žádné titulky. Klepnutím na posuvné titulky můžete přímo číst chybové zprávy.

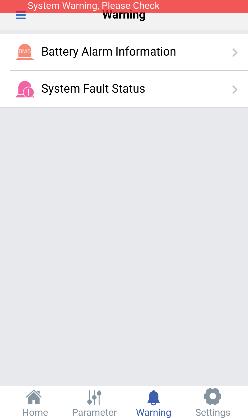

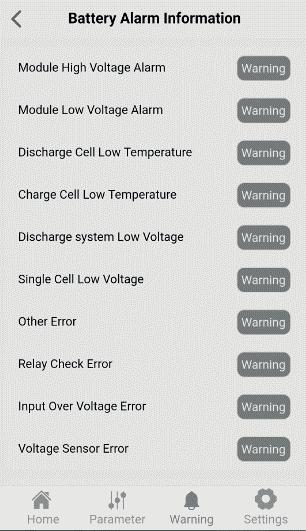

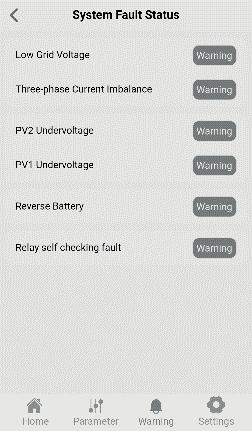

29 Obr. 64 Stránka varování Informace o alarmu baterie zobrazují provozní stav baterie. Obr. 65 Alarmové hlášení baterie Stav poruchy systému slouží k alarmu abnormálního provozního stavu. Obr. 66 Stav poruchy systému

30 V nastavení můžete nastavit příkazový režim, pracovní režim, pracovní parametry hybridního systému. Po kliknutí na Send Parameters musíte zadat heslo sermatec2015. Nastavení pracovních parametrů zahrnuje síťový standard, komunikační protokol baterie; Vyberte parametry, které chcete nastavit a dokončete nastavení kliknutím na Send Parameters. Obr. 67 Nastavení pracovních parametrů Můžete nastavit pracovní režim, který zahrnuje obecný režim, režim baterie, Micro-grid režim a dolní limit SOC baterie, funkce proti zpětnému toku může být povolena nebo zakázána. Obr. 68

31 Poznámka: 1. Dolní limit baterie SOC lze nastavit na minimálně 10 %, pokud střídač běží mimo síť, výchozí hodnota dolní hranice baterie je 20 %. 2. Funkce zpětného toku je ve výchozím nastavení zakázána a uživatel může tuto funkci povolit při připojení měřiče výkonu. Tabulka 6 Pracovní režimy Parametr Pracovní režim Obecný režim Režim baterie Režim Micro-Grid Vlastní režim Komentář Vlastní spotřeba Pokud je výkon FV dostatečný, prioritně dodává FV energii do zátěže, poté se nabíjí baterii a do sítě jdou přebytky energie. Pokud je výkon FV nedostatečný, síť a baterie dodávají energii do zátěže společně. Ve výchozím nastavení je zakázána funkce přetoků. Bateriová záloha FV a síť dodávají energii pro nabíjení baterií společně. Když je grid (el.síť) normální, je SOC baterie vždy v plném stavu. Baterie se vybíjí, pouze když je chod sítě neobvyklý. Ve výchozím nastavení je povolena funkce přetoků. Ostrovní systém FV a baterie tvoří ostrovní systém. Pokud je výkon FV dostatečný, FV napájí prioritně zátěž a poté nabíjí baterií. Pokud není FV výkon dostatečný, baterie dodávají energii do zátěže. Peak Cut V úrovni valley nabíjí baterii grid a FV V úrovni flat - pokud je výkon FV dostatečný akumulátor je dobíjen. V úrovni Tip a Peak vybíjení baterie pro napájení zátěže Nastavení tarifů on-grid pro každé období (tip, peak, flat, valley). Obr. 69

32 29

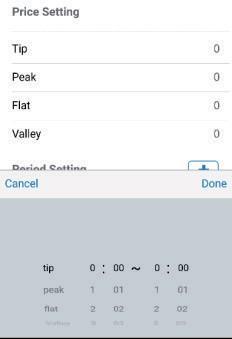

33 Nastavení období (tip, peak, flat, valley), čas období musí pokrývat celý den 24h (00:00-23:59) bez překrývání. Obr. 70 Kliknutím na tlačítko Power-ON odešlete povel k zapnutí příkazu; Před odesláním příkazu Power-On, se ujistěte, že pracovní režim, pracovní parametry odpovídají aktuálnímu stavu systému a ujistěte se, že byly odeslány do střídače. Obr. 71 Nastavení řídícího příkazu Zde můžete změnit heslo Wi-Fi, délka 8-16 bitů. Obr. 72 Změna hesla WiFi

34 Tato kapitola obsahuje pokyny pro uvedení do provozu po instalaci. Během procesu uvádění do provozu je nutné dodržovat bezpečné postupy. Pro uvedení do provozu kontaktujte prosím obsluhující personál. Sundejte si prosím kovové předměty jako prsteny, náramky, hodinky a podobně, které by mohly způsobit zkrat. Během procesu věnujte pozornost nebezpečí vysokého napětí, zabraňte zranění osob a ztrátě majetku. Před uvedením do provozu zajistěte řádné uzemnění a kontrolu instalace. Obsluhující personál je povinen přísně kontrolovat položky uvedené níže v Tabulka 7 Kontrolní seznam Tabulka 7 Kontrolní seznam Postup kontroly Kontrola obsahu Kontrola standardu Poznámka 1 Zkontrolujte stav DC spínače Vypnuto FV, BAT 2 Zkontrolujte stav otočného spínače PV Vypnuto FV 3 Pomocí multimetru změřte napětí FV spínače, ujistěte se, že napětí je nižší než 1000 V Pomocí multimetru změřte napětí vstupního 4 spínače BAT a ujistěte se, že napětí je menší než 800 V 5 Zkontrolujte stav spínače střídavého proudu Vypnuto Síť, zátěž 6 Zkontrolujte, zda je komunikace měřiče Komunikace V pořádku výkonu v pořádku RS485 (volitelná) 7 Zkontrolujte, zda je komunikace baterie v pořádku V pořádku BMS baterie 8 Zkontrolujte, zda grid (el.síť) a zatíženi fungují normálně V pořádku Síť, zátěž

35 KROK 1: Přepnu otočného přepínače FV, spínače FV vstupu (volitelné), spínače BAT vstupu, spínače střídavého proudu a spínače zátěže. KROK 2: Spusťte aplikace Sun mate připojte se k wifi ve střídači, zkontrolujte, zda na varovném rozhraní není neobvyklé varování; Další podrobnosti naleznete v kapitole 3 Sun mate APP 3.2 KROK 3: Pokud se nezobrazí žádné varování, zvolte Grid standard (zemi), Battery Protocol, Meter Protocol a klepněte na tlačítko Send Parameters ; Další podrobnosti naleznete v kapitole 3 Sun mate APP Obr. 73 Nastavení sítě, komunikace baterie, komunikace měření KROK 4: Nastavte pracovní režim jako General mode, Horní limit výkonu v sítí je W, Nízký limit baterie SOC je 20%, Anti-backflow (přetoky) deaktivováno. Obr. 74 Nastavení pracovních parametrů KROK 5: Nastavení ceny (Obr. 75) KROK 6: Nastavení období (Obr. 76) KROK 7: Klepněte na Send Parameters (Obr. 77) Obr. 75 Obr. 76 Obr. 77

36 KROK 8: Klepněte na ON, zkontrolujte a sledujte údaje a data sítě v rozhraní po dobu 3 minut, normální činný výkon indikuje úspěšné spuštění. Obr. 78 Spuštění KROK 9: Zkontrolujte a sledujte parametry baterie, vstupní data FV atd. po dobu 5-10 minut, na domovské stránce můžete získat informace o kapacitě výroby FV, úsporách elektřiny atd. KROK 10: Zastavení chodu střídače do pohotovostního stavu proveďte klepnutím na OFF ; chcete-li střídač spustit, jednoduše klepněte na ON.

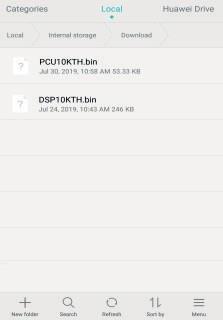

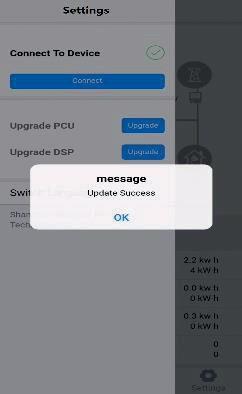

37 Před aktualizaci softwaru se ujistěte, že je střídač ve stavu OFF. Obr Umístěte soubor softwaru na zadanou cestu. Místní / Interní úložiště / Stažené soubory Změňte název softwaru na PCU10KTH.bin a DSP10KTH.bin. 2. Spojte mobilní telefon s měničem skrz Wi-Fi. 3. Otevřete aplikaci Sun Mate. Klepněte na Connect. (Obr. 81) Poznámka: Další podrobnosti naleznete v kapitole 3 Sun mate APP Klepněte na Upgrade. Musíte zadat heslo sermatec2015 software bude aktualizován. (Obr. 82, Obr. 83, Obr. 84) 5. Po dokončení aktualizace softwaru se systém automaticky restartuje. Je třeba znovu připojit Wi-Fi. 6. Zkontrolujte verzi softwaru. (Obr. 85) Obr. 80 Obr. 81 Obr. 82 Obr. 83 Obr. 84 Obr. 85

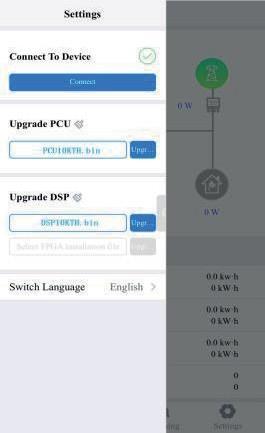

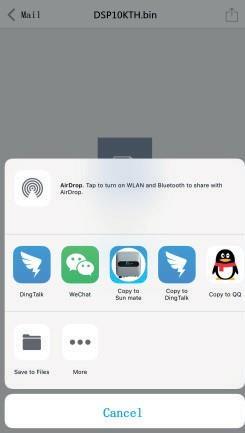

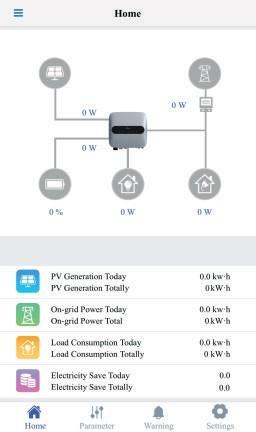

38 IOS 1. Otevřete aplikaci Sun Mate, klepněte na tlačítko v levé horní části obrazovky a přejděte do postranního panelu aplikace (Obr 86). Ujistěte se, že je název souboru šedý (Obr 87), pokud je modrý, klepněte na tlačítko Odstranit, zavřít aplikaci. 2. Název softwaru se změní na PCU10KTH.bin a DSP10KTH.bin. 3. Upgrade souboru lze importovat do APP skrz . (Obr. 89) 4. Mobilní telefon připojte k Wi-Fi zařízení. Otevřete aplikaci Sun Mate, klepněte na tlačítko v levém horním rohu obrazovky, přejděte do postranního panelu aplikace, klepněte na Connect. Poznámka: Další podrobnosti naleznete v kapitole 3 Sun mate APP Klepněte na Upgrade. Musíte zadat heslo sermatec2015. Software bude upgradován. (Obr. 90) 6. Po dokončení aktualizace softwaru se systém automaticky restartuje. Je třeba znovu připojit Wi-Fi. 7. Zkontrolujte verzi softwaru. (Obr. 93) Obr. 86 Obr. 87 Obr. 88 Obr. 89 Obr. 90 Obr. 91 Obr. 92 Obr. 93

39 Tato kapitola zahrnuje běžnou údržbu a řešení problémů. Nebezpečí 1. Jste povinni provádět údržbu produktu v souladu s bezpečnostními předpisy. 2. Pracovníci provádějící operace se střídači musí být vyškoleni a kvalifikováni s dostatečnými znalostmi elektrického systému. 3. Před vyčistěním systému je nutné provést vypnutí, což potvrzuje spolehlivost elektrického připojení, uzemnění atd. KROKY k vypnutí a. Spusťte aplikaci APP, proveďte příkaz k vypnutí, viz kapitola b. Postupně odpojte: 1 FV přepínač, 2 Battery přepínač, 3 FV otočný spínač na střídači 4 AC grid b spínač. 5 Spínač na straně zátěže AC. Tabulka 8 Kontrola obsahu Vyčistěte systém Provozní stav systému Elektrické připojení Spolehlivost uzemnění Metoda kontroly Pravidelná kontrola chladícího žebra, čištění prachu 1. Dbejte na fyzický vzhled střídače 2. Zkontrolujte hlučnost střídače 3. Zkontrolujte, zda jsou správně nastaveny všechny parametry. 1. Zkontrolujte, zda jsou kabelové spoje uvolněné. 2. Zkontrolujte, zda nejsou poškozené kabely. 3. Zkontrolujte, zda na povrchu nejsou stopy po kontaktu s kovovým povrchem. 4. Zkontrolujte, zda jsou krytky na nepoužitém vstupním terminálu DC a nepoužívaném rozhraní GPRS utažené a pevné. Zkontrolujte, zda je zemnící kabel pevně uzemněn. Období údržby Jednou za šest měsíců až jeden rok Jednou za šest měsíců. Půl roku po prvním uvedení do provozu. Dále pak jednou za půl roku až jeden rok.

40 Tabulka 9 Zobrazit položku SYSTÉM ZÁLOHA FV BATERIE GRID (EL.SÍŤ) WIFI CHYBA Status Odpovídající popis stavu Svítí: Systém je aktivní a je připojen na sít Bliká: Systém je aktivní a není připojen na síť Nesvítí: Systém je v pohotovostním režimu Svítí: AC zátěž je aktivní a provoz je normální Bliká: AC zátěž je aktivní a přetížená Nesvítí: AC zátěž je vypnutá Svítí: Všechny FV jsou normální Bliká: Jeden string FV je abnormální Nesvítí: Všechny stringy FV jsou abnormální Svítí: chod baterie normální Bliká: Napětí baterie je nízké Nesvítí: chod baterie je neobvyklý Svítí: Spotřeba elektřiny Bliká: Výroba elektřiny Nesvítí: Síť je neobvyklá Svítí: Připojení Wi-Fi bylo úspěšné Bliká: Wi-Fi čeká na připojení Bliká: Wi-Fi se úspěšně připojilo k routeru Nesvítí: Wi-Fi není aktívní Svítí: Došlo k chybě Nesvítí: Žádná chyba

41 Tabulka 10 Chybové hlášení Příčina poruchy Připojení k el.síti Abnormální frekvence se nezdařilo nebo napětí sítě Zkrat střídavého výstupu Zkrat zátěže nebo sítě Porucha Chyba v elektrickém svodového připojení proudu Svodový proud zátěže překračuje standard. Přetížení výstupu Selhání soft startu střídače Nízká frekvence sítě Vysoká frekvence sítě Nízké síťové napětí Vysoké síťové napětí FV2 pod hranici napětí PV2 přepětí FV1 pod hranici napětí FV1 přepětí Obrácené FV2 Obrácené FV1 Výstupní proud překračuje mezní hodnotu kvůli příliš velkému zatížení. Poškození střídače Frekvence sítě je nižší než dolní mez Frekvence sítě je vyšší než horní mez Napětí sítě je nižší než dolní mez Napětí sítě je vyšší než horní mez FV2 bez napětí Napětí FV2 je nižší než dolní mez Napětí FV2 je vyšší než horní mez FV1 bez napětí Napětí FV1 je nižší než dolní mez Napětí FV2 je vyšší než horní mez Kladné a záporné póly FV2 jsou obráceně připojeny Kladné a záporné póly FV1 jsou obráceně připojeny Porucha softwaru Poškození střídače Řešení Vypněte měnič a znovu zapněte, když je chod elektrické sítě normální. Vypněte a zkontrolujte obvod, restartujte po vyřešení problému. Vypněte a zkontrolujte obvod, restartujte po vyřešení problému. Zajistěte, aby svodový proud zátěže splňoval normu. 1. Zkontrolujte výkon zátěže, odporová zátěž není větší než 10kW (každá fáze není větší než 3,3kW). Induktivní zátěž není větší než 3 kw (každá fáze není větší než 1 kw). 2. Automatické obnovení do 10 minut po odstranění poruchy. 1. Příležitostné poruchy mohou být automaticky obnoveny. 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. Zkontrolujte elektrickou síť a pokračujte v práci až se hodnota frekvence vrátí k povolenému rozsahu. Zkontrolujte elektrickou síť a pokračujte v práci až se hodnota frekvence vrátí k povolenému rozsahu. Zkontrolujte elektrickou síť a pokračujte v práci až se hodnota napětí vrátí k povolenému rozsahu. Zkontrolujte elektrickou síť a pokračujte v práci až se hodnota napětí vrátí k povolenému rozsahu. Ujistěte se, že připojení FV2 je správné a spínač je zapnutý. Zkontrolujte konfiguraci FV2, zvyšte napětí naprázdno FV2. Zkontrolujte konfiguraci PV2, snižte napětí FV naprázdno. Ujistěte se, že připojení FV1 je správné a spínač je zapnutý. Zkontrolujte konfiguraci FV1, zvyšte napětí naprázdno FV1. Zkontrolujte konfiguraci FV1, snižte napětí naprázdno FV1. Zkontrolujte kabelové připojení a pokračujte v práci po správném zapojení. Zkontrolujte kabelové připojení a pokračujte v práci po správném zapojení. 1. Příležitostné poruchy mohou být automaticky obnoveny. 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte měnič, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis.

42 Porucha hardwaru Kondenzátor DC sběrnice je pod mezní hodnotou napětí Kondenzátor DC sběrnice je přes mezní hodnotou napětí Nesymetrie napětí na sběrnici DC SOC baterie je nižší než limit pro zastavení vybíjení. Nabíjení/vybíjení baterie nad proudem Inverzní připojení napájecí sítě a zátěže Přepětí baterie Baterie pod napětím (EOD) Chyba izolační impedance na kladné sběrnici Chyba izolační impedance na záporné sběrnici Chyba software na FV sběrnici 1. Příležitostné poruchy mohou být automaticky obnoveny. Poškození střídače 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte měnič, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. 1. Příležitostnými poruchami může být automatické obnovení. Poškození střídače 2. Měnič nemůže být automaticky obnoven, vypnout a zapnout, když elektrická síť je normální. Pokud stále nejde o automatické obnovení, obraťte se na službu. 1. Příležitostnými poruchami může být automatické obnovení. Poškození střídače 2. Měnič nemůže být automaticky obnoven, vypnout a zapnout, když elektrická síť je normální. Pokud stále nejde o automatické obnovení, obraťte se na službu. Zátěž je za vlnou 1. Příležitostné poruchy mohou být automaticky zátěže. obnoveny. Poškození střídače 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. 1. Krátkodobé selhání je normální, čeká se na nabíjení z FV nebo sítě 2. Pokud po dlouho dobu není k dispozici FV nebo elektrická síť, doporučuje se střídače vypnout. Zapněte Slabá baterie měnič, když je FV nebo el. síťě normální. 3. Uživatel zvolí Obecný režim. Když je FV výkon maximální, lze jej použít pouze pro zátěž. Baterie nelze nabíjet. Doporučujeme uživatelům snížit zátěž nebo použít režim baterie. Poškození střídače 1. Příležitostné poruchy mohou být automaticky obnoveny. 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. Zatěžovací proud Snížit zatížení přesahuje jmenovitý rozsah střídače Chyby instalace konektoru na straně Zkontrolujte síťové konektory a konektory na straně el.sítě a na straně zátěže, zda jsou instalovány ve správně. zátěže DC napětí baterie je Zkontrolujte konfiguraci a nastavení baterie, snižte vyšší než horní mez napětí naprázdno baterie DC napětí baterie je Zkontrolujte konfiguraci a nastavení baterie, zvyšte nižší než dolní mez napětí naprázdno baterie Izolační impedance je menší než mezní hodnota Izolační impedance je menší než mezní hodnota Poškození střídače Ujistěte se, že izolační impedance FV modulu je větší než 33 kω. Ujistěte se, že izolační impedance FV modulu je větší než 33 kω. 1. Příležitostné obnoveny. poruchy mohou být automaticky

43 Chyba hardware na FV sběrnici Porucha relé Chyba snímače teploty IGBTA/B/C Teplota IGBTA/B/C příliš vysoká je APP nemůže číst informace o baterii Mobilní telefon se nemůže připojit k APP Poškození střídače Interní relé nelze odpojit ani sepnout Skutečná teplota okolí je příliš nízká Porucha snímače teploty Kolem instalační polohy jsou překážky a kryty Kolem jsou zdroje tepla, protože okolní teplota je příliš vysoká. Porucha snímače teploty Porucha komunikace mezi baterií a střídačem Chyba při výběru na stránce Battery Protocol Připojení mezi mobilním telefonem a Wi-Fi se nezdařilo. Signál WIFI je příliš slabý 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. 1. Příležitostné poruchy mohou být automaticky obnoveny. 2. Střídač nemůže být automaticky obnoven, vypněte a zapněte, pokud je chod napájecí sítě normální. Pokud stále není chod obnoven, obraťte se na servis. Vypněte a restartujte. Pokud nepomůže automatické obnovení, obraťte se na servis. Není nutná žádná operace. Když teplota stoupne, bude chod obnoven automaticky. Vypněte a restartujte. Pokud nepomůže automatické obnovení, obraťte se na servis. Zkontrolujte, zda kolem instalační polohy nejsou nějaké překážky nebo kryty. Držte měnič v dostatečné vzdálenost od zdrojů tepla a snižte okolní teplotu. Pokud se po snížení teploty stále nedaří obnovit chod. Vypněte a restartujte. Pokud nepomůže automatické obnovení, obraťte se na servis. Vypněte a restartujte. Pokud nepomůže automatické obnovení, obraťte se na servis. Zkontrolujte, zda nejsou chyby v komunikačních kabelech BMS baterie Vyberte správný protokol baterie 1. Zkontrolujte, zda je WIFI heslo správné 2. Vypněte a restartujte měnič Zkontrolujte správnou instalaci antény WIFI.

44 Tabulka 11 Technické parametry FV vstup (DC) Parametry Maximální výkon FV pole (W) Vmax PV (V ) 1000 Jmenovité napětí (V ) 720 Maximální vstupní proud (A) 11/11 Isc PV (A) 14/14 Rozsah napětí MPPT (V) Počet MPPT 2 Max. zpětný proud střídače do pole (A) 0 Vstup a výstup baterie Rozsah napětí baterie (V ) Jmenovité napětí baterie (V ) 500 Jmenovitý nabíjecí/vybíjecí výkon (W) Maximální nabíjecí/vybíjecí proud (A) 25/25 BMS komunikační rozhraní Ochrana proti přepólování Parametry grid (el.sítě) vstup / výstup CAN / RS485 ANO Jmenovitý zdánlivý výkon sítě(va ) Jmenovité napětí sítě (V ) 400/230 Připojení k sítí Jmenovitá frekvence sítě (Hz ) 50 Jmenovitý proud sítě (A ) 14.5 Maximální proud sítě (A ) 16.7 Rozsah účiníku Celkové harmonické zkreslení(thd) <3% Paralelní provoz Výstup zátěže (s baterií) 3 / N / PE 0,8 kap... 0,8 ind NE Jmenovitý výkon (VA ) Jmenovité napětí (V ) 400/380 Elektrické připojení 3 / N / PE Jmenovitá frekvence (Hz ) 50/60 Jmenovitý proud (A ) 14,5 Maximální proud (A) 16,7 Maximální doba trvání výkonu (na Ta = 25 C Přepínací čas UPS (s) <0,5 Přetížení 11 kw (30 min), Přetížení 13 kw (5 min), Přetížení 15 kw (5 s)

45 Celkové harmonické zkreslení THD (Lineární zatížení ) <3% Paralelní provoz Účinnost NE Účinnost MPPT (% ) 99,9 Evropská účinnost(% ) 97 Maximální účinnost (% ) 97,8 Účinnost nabíjení / vybíjení baterie (% ) 97,6 / 96 Spotřeba energie Standby vlastní spotřeba (W ) <25 Standard Bezpečnost EMC Osvědčení Limit prostředí Hodnocení ochrany proti vniknutí (IP) IP 65 IEC / IEC62040 EN /EN /EN /EN /IEC NB / T / AS / NZS / VDE / ENA ERG83 / 2 Ochranná třída třída I. -25 C C (> + 45 Rozsah provozních teplot C, snížení výkonu) Nadmořská výška (M) <2000 Rozsah teplot skladování Emise hluku (db ) <30 Kategorie přepětí Rozměry a hmotnost -25 C C DC Ⅱ ; AC Ⅲ Rozměry (Š * V * H) (mm) 548 x 550 x 188 Hmotnost ( k g) 35 Koncept chlazení Typ izolace Komunikace Zobrazení záruka (roky) 5 Přirozené chlazení Bez transformátorů WIFI, GPRS (optický), RS485 LED
