Řešení SmartPower. Průvodce rychlého uvedení do provozu , rev. BA Prosinec 2014

Transkript

1 Řešení SmartPower , rev. BA

2 UPOZORNĚNÍ Tento průvodce obsahuje základní pokyny pro řadu výrobků SmartPower. Neobsahuje pokyny pro detailní konfiguraci, diagnostiku, údržbu, opravy, odstraňování závad nebo instalaci zařízení s bezdrátovým přenosem. Další informace naleznete v příručkách zařízení s bezdrátovým přenosem a v průvodcích rychlého uvedení do provozu. Tento průvodce je také k dispozici v elektronické podobě na internetových stránkách VAROVÁNÍ Výbuch může způsobit smrt, nebo vážné zranění. Instalace tohoto napájecího modulu v prostředí s nebezpečím výbuchu se musí provádět v souladu s ustanoveními místních, národních a mezinárodních norem, zákonů aprovozních předpisů. Prostudujte si prosím část Certifikace výrobku, kde jsou uvedena důležitá upozornění a omezení, která je třeba dodržovat pro zajištění bezpečné instalace. Před připojením komunikátoru v prostředí s nebezpečím výbuchu se ujistěte, že zařízení jsou nainstalována v souladu s pravidly pro jiskrovou bezpečnost nebo nehořlavé vedení buzení. Zasažení elektrickým proudem může způsobit smrt, nebo vážné zranění. Vyvarujte se kontaktu s volnými konci vodičů a se svorkami. Vysoké napětí, které může být přítomno na vodičích, může způsobit zasažení elektrickým proudem. Napájecí modul je možné vyměňovat v prostředí s nebezpečím výbuchu. Napájecí modul má povrchový odpor větší než 1 GΩ a musí se náležitým způsobem nainstalovat do pouzdra zařízení s bezdrátovým přenosem. Během dopravy k místu a od místa instalace je třeba dbát na to, aby nedošlo k vytvoření elektrostatického náboje. POZOR Každý černý napájecí modul obsahuje dvě primární lithiové baterie velikosti C. Každý zelený napájecí modul obsahuje jednu primární lithiovou baterii velikosti D. Přeprava primárních lithiových baterií se řídí předpisy amerického ministerstva dopravy a vztahují se na ně také předpisy IATA (Mezinárodní asociace leteckých dopravců), ICAO (Mezinárodní organizace civilního letectví) a ARD (Evropské předpisy pro pozemní přepravu nebezpečného zboží). Za dodržení těchto a jakýchkoli dalších místně platných předpisů je odpovědný přepravce. Před přepravou se seznamte s aktuálními předpisy a požadavky. Obsah Varování na štítcích výrobku Mechanická instalace Ověření funkčnosti Likvidace/recyklace vybitých napájecích modulů Certifikace výrobku Prohlášení o shodě ES pro 701P

3 Varování na štítcích výrobku Na každém napájecím modulu Rosemount 701P je vytisknuto varování. Na každém pouzdru je text varování stejný. Níže je uveden obrázek, který znázorňuje štítek. Text varování: VAROVÁNÍ, nebezpečí statické elektřiny, při manipulaci postupujte opatrně. Nebezpečí požáru, výbuchu nebo vážného popálení. NEPROVÁDĚJTE nabíjení, rozebírání, ohřev na teplotu vyšší než 100 C, spalování přístroje nebo Nevystavujte přístroj působení vody. Obsah lithia přibližně 5 g. Obrázek 1 Výstražný štítek na napájecím modulu 701PBK Obrázek 2 Výstražný štítek na napájecím modulu 701PGN 3

4 Krok 1: Mechanická instalace V tomto dokumentu jsou popsány dva typy napájecích modulů. Jedná se o černý napájecí modul (701PBK) a zelený napájecí modul (701PGN). Obrázek 3 Instalace černého napájecího modulu Černý napájecí modul (701PBK) 1. Nainstalujte zařízení HART v souladu se standardními postupy instalace a návody výrobce a pro všechna místa připojení použijte schválený prostředek pro utěsňování závitů. 2. Odšroubujte kryt napájecího modulu ze zařízení s bezdrátovým přenosem. 3. Připojte napájecí modul k zařízení s bezdrátovým přenosem. Napájecí modul má klínový spoj, aby se zabránilo nesprávnému připojení. Poznámka Zařízení s bezdrátovým přenosem je třeba připojovat k napájení v pořadí podle vzdálenosti od bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Tím se zjednoduší a zrychlí instalace sítě. 4. Zavřete kryt skříně a dotáhněte jej. Při instalaci krytů pouzder elektroniky vždy zajistěte správné utěsnění tak, aby se kov dotýkal kovu, ale neutahujte kryty nadměrně. 4

5 Obrázek 4 Instalace zeleného napájecího modulu Zelený napájecí modul (701PGN) 1. Nainstalujte zařízení HART v souladu se standardními postupy instalace a návody výrobce a pro všechna místa připojení použijte schválený prostředek pro utěsňování závitů. 2. Odšroubujte kryt napájecího modulu ze zařízení s bezdrátovým přenosem. 3. Připojte zelený napájecí modul k zařízení s bezdrátovým přenosem. Zelený napájecí modul má klínový spoj, aby se zabránilo nesprávnému připojení. Jestliže je zelený napájecí modul umístěn ve skříni nesprávným způsobem, nebude zcela zapadat do skříně. Poznámka Zařízení s bezdrátovým přenosem je třeba připojovat k napájení v pořadí podle vzdálenosti od bezdrátové komunikační brány, tj. nejbližší zařízení nejdříve. Tím se zjednoduší a zrychlí instalace sítě. 4. Zavřete kryt skříně a dotáhněte jej. Zajistěte, aby kryt napájecího modulu byl zcela utěsněn, aby se zabránilo vniknutí vlhkosti. Břit těsnění polymerního krytu napájecího modulu musí být ve styku s povrchem polymerního pouzdra pro zajištění náležitého utěsnění. Neutahujte kryt nadměrnou silou. 5

6 1 2 3 P/N COMM Krok 2: Ověření funkčnosti Správnou funkci lze ověřit na čtyřech místech: pomocí provozního komunikátoru, v komunikační bráně prostřednictvím integrovaného webového rozhraní bezdrátové komunikační brány, pomocí konfigurátoru zařízení s bezdrátovým přenosem AMS, nebo pomocí LCD displeje zařízení s bezdrátovým přenosem. Komunikátor Pokud je možná komunikace se zařízením s bezdrátovým přenosem prostřednictvím komunikátoru, napájecí modul napájí zařízení a jeho funkce je správná. Obrázek 5 znázorňuje způsob připojení komunikátoru k zařízení s bezdrátovým přenosem buď s černým, nebo zeleným napájecím modulem. Obrázek 5 Připojení komunikátoru Obrázek 6 Komunikátor 475 6

7 Bezdrátová komunikační brána Jestliže bylo zařízení s bezdrátovým přenosem nakonfigurováno se správným Network ID (identifikačním číslem sítě) a Join Key (přístupovým klíčem) a uplynulo dostatek času pro odeslání výzev v síti, připojí se převodník k síti. Pro ověření funkce zařízení a připojení k síti pomocí integrovaného webového serveru bezdrátové komunikační brány otevřete integrované webové rozhraní bezdrátové komunikační brány a přejděte na stránku Explorer (Průzkumník). Pokud se zařízení s bezdrátovým přenosem připojilo k síti, napájecí modul má správnou funkci. Poznámka Připojení zařízení k síti může trvat několik minut. Konfigurátor zařízení s bezdrátovým přenosem AMS Pokud je zařízení připojeno k síti, zobrazí se v konfigurátoru zařízení s bezdrátovým přenosem tak, jak je níže znázorněno. LCD displej zařízení s bezdrátovým přenosem Pokud zařízení připojované k napájecímu modulu má LCD displej, lze jej použít k ověření funkce. Jestliže se napájecí modul připojuje poprvé k zařízení s bezdrátovým přenosem, LCD displej se zapne na dobu přibližně 40 vteřin. Zapne-li se LCD displej po nainstalování napájecího modulu, má napájecí modul správnou funkci. Odstraňování závad Jestliže se zařízení s bezdrátovým přenosem po nainstalování napájecího modulu nezapne, může být napájecí modul vybitý. Vyměňte napájecí modul a zkontrolujte, zda se zařízení s bezdrátovým přenosem zapnulo. Pokud se zařízení nezapne, prostudujte si kapitolu Odstraňování závad příručky zařízení s bezdrátovým přenosem. 7

8 Likvidace/recyklace vybitých napájecích modulů 1. Likvidaci proveďte v souladu se zákony a ustanoveními platnými ve Vašem regionu a státě. 2. Likvidaci smí provádět pouze autorizované odborné organizace ve shodě s platnými požadavky na přepravu a likvidaci nebezpečného odpadu. 3. Spalování musí provádět pouze vyškolení odborní pracovníci v autorizovaných provozech. Předpisy pro přepravu Přeprava primárních lithiových baterií se řídí předpisy amerického ministerstva dopravy a vztahují se na ně také předpisy IATA (Mezinárodní asociace leteckých dopravců), ICAO (Mezinárodní organizace civilního letectví) a ARD (Evropské předpisy pro pozemní přepravu nebezpečného zboží). Za dodržení těchto a jakýchkoli dalších místně platných předpisů je odpovědný přepravce. Před přepravou se seznamte s aktuálními předpisy a požadavky. Pokyny pro manipulaci Každý černý napájecí modul obsahuje dvě primární lithiové baterie velikosti C. Každý zelený napájecí modul obsahuje jednu primární lithiovou baterii velikosti D. Za normálních podmínek jsou materiály baterie oddělené a nereaktivní, pokud není porušena celistvost baterií a jednotky bateriových zdrojů. Je třeba dbát na to, aby nedošlo k teplotnímu, elektrickému nebo mechanickému poškození. Kontakty je třeba chránit, aby nedošlo k předčasnému vybití. Při manipulaci s napájecím modulem buďte opatrní. Při pádu na tvrdý povrch může dojít k poškození. Nebezpečí způsobená bateriemi hrozí i v případě, když jsou články vybité. Podmínky provozního prostředí Tak, jako je tomu u jakékoli baterie, je třeba pro správné zacházení sopotřebovanými bateriemi postupovat podle místně platných předpisů a ustanovení pro ochranu životního prostředí. Pokud neexistují specifické požadavky, doporučujeme Vám, aby recyklaci provedla kvalifikovaná organizace. Informace specifické pro baterii jsou uvedeny v bezpečnostním listu materiálů. 8

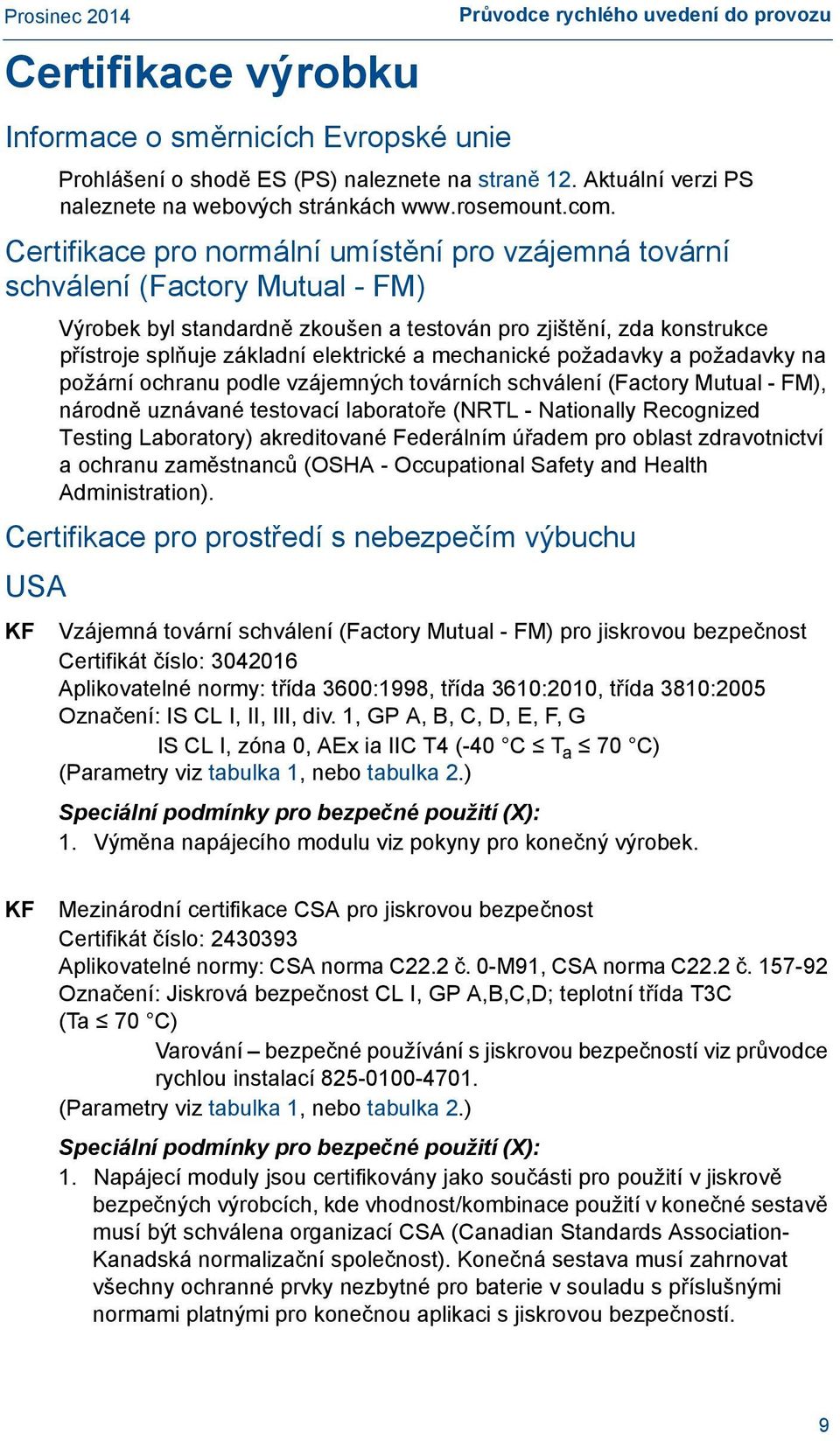

9 Certifikace výrobku Informace o směrnicích Evropské unie Prohlášení o shodě ES (PS) naleznete na straně 12. Aktuální verzi PS naleznete na webových stránkách Certifikace pro normální umístění pro vzájemná tovární schválení (Factory Mutual - FM) Výrobek byl standardně zkoušen a testován pro zjištění, zda konstrukce přístroje splňuje základní elektrické a mechanické požadavky a požadavky na požární ochranu podle vzájemných továrních schválení (Factory Mutual - FM), národně uznávané testovací laboratoře (NRTL - Nationally Recognized Testing Laboratory) akreditované Federálním úřadem pro oblast zdravotnictví a ochranu zaměstnanců (OSHA - Occupational Safety and Health Administration). Certifikace pro prostředí s nebezpečím výbuchu USA KF Vzájemná tovární schválení (Factory Mutual - FM) pro jiskrovou bezpečnost Certifikát číslo: Aplikovatelné normy: třída 3600:1998, třída 3610:2010, třída 3810:2005 Označení: IS CL I, II, III, div. 1, GP A, B, C, D, E, F, G IS CL I, zóna 0, AEx ia IIC T4 (-40 C T a 70 C) (Parametry viz tabulka 1, nebo tabulka 2.) Speciální podmínky pro bezpečné použití (X): 1. Výměna napájecího modulu viz pokyny pro konečný výrobek. KF Mezinárodní certifikace CSA pro jiskrovou bezpečnost Certifikát číslo: Aplikovatelné normy: CSA norma C22.2 č. 0-M91, CSA norma C22.2 č Označení: Jiskrová bezpečnost CL I, GP A,B,C,D; teplotní třída T3C (Ta 70 C) Varování bezpečné používání s jiskrovou bezpečností viz průvodce rychlou instalací (Parametry viz tabulka 1, nebo tabulka 2.) Speciální podmínky pro bezpečné použití (X): 1. Napájecí moduly jsou certifikovány jako součásti pro použití v jiskrově bezpečných výrobcích, kde vhodnost/kombinace použití v konečné sestavě musí být schválena organizací CSA (Canadian Standards Association- Kanadská normalizační společnost). Konečná sestava musí zahrnovat všechny ochranné prvky nezbytné pro baterie v souladu s příslušnými normami platnými pro konečnou aplikaci s jiskrovou bezpečností. 9

10 Evropa KF Certifikace ATEX pro jiskrovou bezpečnost Certifikát číslo: Baseefa11ATEX0042X Aplikovatelné normy: EN :2009, EN :2007 Označení: kategorie ATEX II 1G Ex ia IIC T4 Ga (-55 C Ta +70 C) T5 Ga (-55 C Ta +40 C) (Výstupní parametry viz tabulka 1 a tabulka 2.) Speciální podmínky pro bezpečné použití (X): 1. Plastová pouzdra napájecích modulů SmartPower model 701P mohou představovat potenciální riziko vznícení elektrostatickým nábojem, a proto je třeba při manipulaci postupovat opatrně. (Tato podmínka použití neplatí, pokud je napájecí modul nainstalován v pouzdře převodníku s bezdrátovým přenosem.) Mezinárodní certifikace KF Certifikace IECEx pro jiskrovou bezpečnost Certifikát číslo: IECEx BAS X Aplikovatelné normy: IEC :2004, IEC : , IEC :2006 Označení: Ex ia IIC T4 Ga (-55 C Ta +70 C) T5 Ga (-55 C Ta +40 C) (Výstupní parametry viz tabulka 1 a tabulka 2.) Speciální podmínky pro bezpečné použití (X): 1. Plastová pouzdra napájecích modulů SmartPower model 701P mohou představovat potenciální riziko vznícení elektrostatickým nábojem, a proto je třeba při manipulaci postupovat opatrně. (Tato podmínka použití neplatí, pokud je napájecí modul nainstalován v pouzdře převodníku s bezdrátovým přenosem.) 10

11 Bezpečnostní parametry Následující bezpečnostní parametry se vztahují na všechny certifikace pro prostředí s nebezpečím výbuchu. Tabulka 1. Bezpečnostní parametry Černý napájecí modul 701PBKKF U o = 7,8 V I o = 2,16 A P o = 0,83 W C o = 3,0 µf L o = 7,6 µh Tabulka 2. Bezpečnostní parametry Zelený napájecí modul 701PGNKF U o = 3,9 V I o = 2,78 A P o = 2,71 W C o = 100 µf L o = 4,6 µh 11

12 Obrázek 7 Prohlášení o shodě ES pro 701P EC Declaration of Conformity No: RMD 1085 Rev. A We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, 701P SmartPower Power Module Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Vice President, Global Quality & Customer Care (function) Timothy J. Layer 29 August, 2011 (name) (date of issue) 12

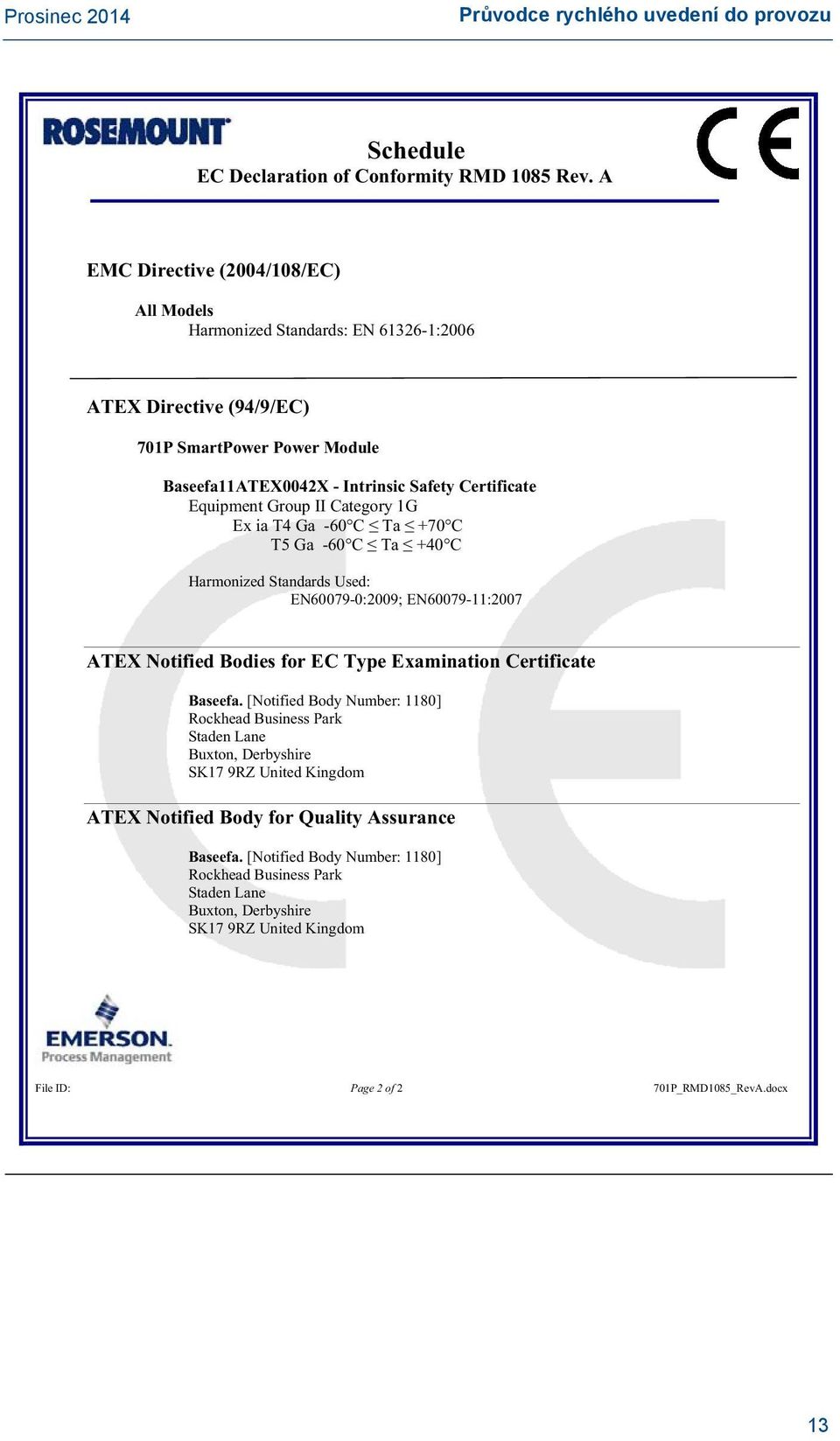

13 Schedule EC Declaration of Conformity RMD 1085 Rev. A EMC Directive (2004/108/EC) All Models Harmonized Standards: EN :2006 ATEX Directive (94/9/EC) 701P SmartPower Power Module Baseefa11ATEX0042X - Intrinsic Safety Certificate Equipment Group II Category 1G Ex ia T4 Ga -60 C Ta +70 C T5 Ga -60 C Ta +40 C Harmonized Standards Used: EN :2009; EN :2007 ATEX Notified Bodies for EC Type Examination Certificate Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: Page 2 of 2 701P_RMD1085_RevA.docx 13

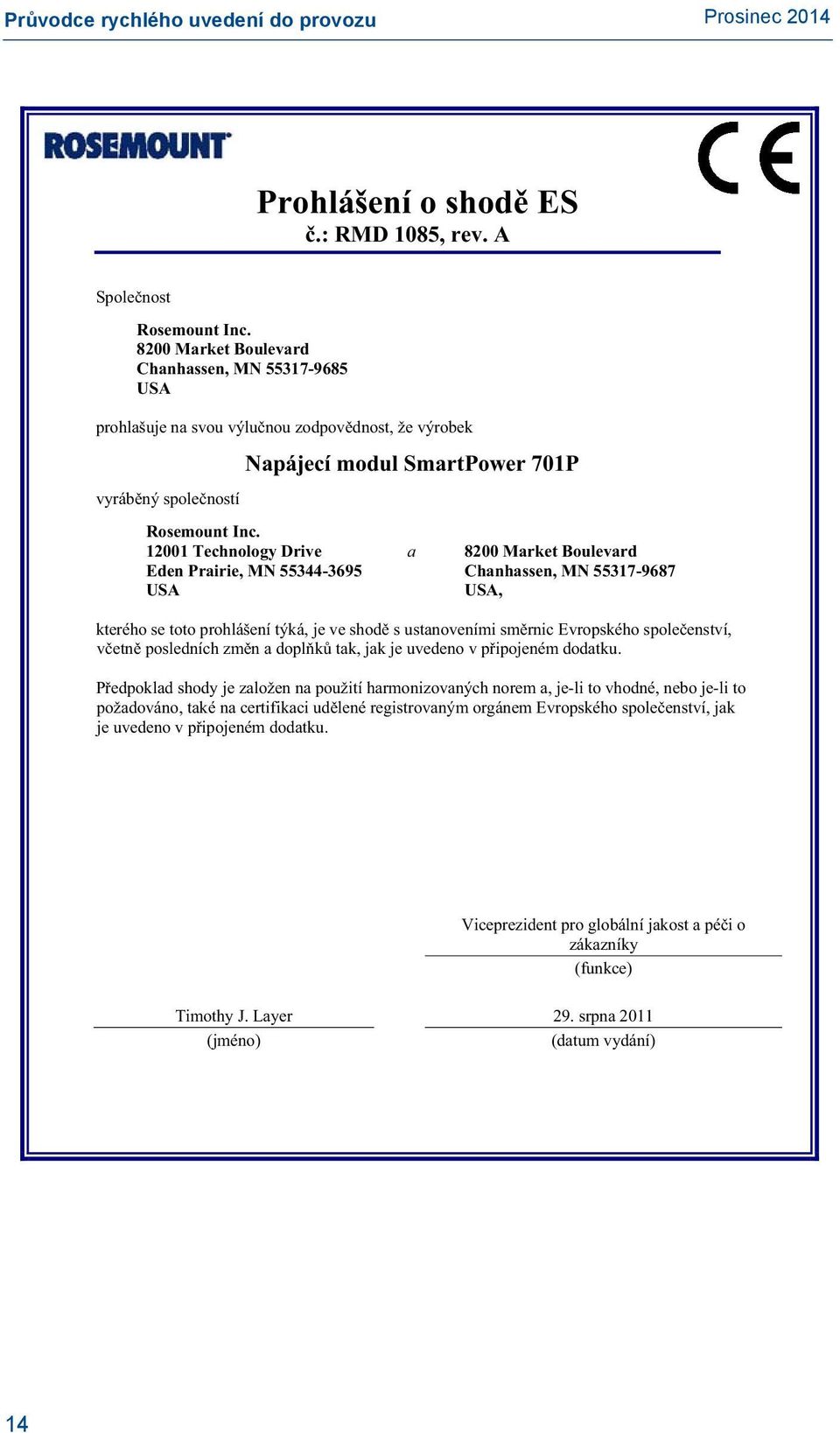

14 Prohlášení o shod ES.: RMD 1085, rev. A Spole nost Rosemount Inc Market Boulevard Chanhassen, MN USA prohlašuje na svou výlu nou zodpov dnost, že výrobek vyráb ný spole ností Napájecí modul SmartPower 701P Rosemount Inc Technology Drive a 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA, kterého se toto prohlášení týká, je ve shod s ustanoveními sm rnic Evropského spole enství, v etn posledních zm n a dopl k tak, jak je uvedeno v p ipojeném dodatku. P edpoklad shody je založen na použití harmonizovaných norem a, je-li to vhodné, nebo je-li to požadováno, také na certifikaci ud lené registrovaným orgánem Evropského spole enství, jak je uvedeno v p ipojeném dodatku. Viceprezident pro globální jakost a pé i o zákazníky (funkce) Timothy J. Layer 29. srpna 2011 (jméno) (datum vydání) 14

15 Dodatek Prohlášení o shod ES RMD 1085, rev. A Sm rnice o elektromagnetické slu itelnosti (2004/108/ES) Všechny modely Harmonizované normy: EN :2006 Sm rnice ATEX (94/9/ES) Napájecí modul SmartPower 701P Baseefa11ATEX0042X - certifikát pro jiskrovou bezpe nost Skupina za ízení II, kategorie 1G Ex ia T4 Ga -60 C Ta +70 C T5 Ga -60 C Ta +40 C Použité harmonizované normy: EN :2009; EN :2007 Registrované orgány ATEX pro vydávání osv d ení ES o typových zkouškách Baseefa. [registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Registrovaný orgán ATEX pro vydávání osv d ení o zajišt ní jakosti Baseefa. [registrovaný orgán.: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Velká Británie Ev..: Strana 2 ze 2 701P_RMD1085_RevA_cze.doc 15
