1 WiFi NVR set Uživatelský manuál

2 V1.0.2

3 Prohlášení Děkujeme, že jste si zakoupili produkt naší společnosti. V případě potřeby podpory nás kdykoliv kontaktujte. Tento uživatelský manuál je vhodný pro wifi NVR sety (bezdrátové NVR a bezdrátové kamery). Bude aktualizován v případě aktualizace produktu. Bezpečnostní opatření 1. Změňte výchozí heslo zařízení, pro případ když je zařízení ukradeno. 2. Neumísťujte zařízení pod přímé slunce ani ke zdrojům tepelného záření. 3. Neumísťuje zařízení do prašného prostředí. 4. Umísťujte zařízení v horizontální poloze. 5. Zamezte kapající tekutině kapat na zařízení a ujistěte se, že v okolí není nádoba s tekutinou, která se může převrhnout Umísťujte zařízení do dobře větraného prostoru a neblokujte průduchy zařízení. 8. Používejte napájecí zdroje o vyžadovaném jmenovitém napětí. 9. Nerozebírejte zařízení (kromě instalace HDD).

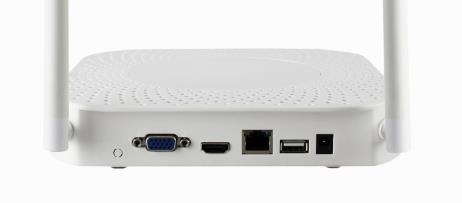

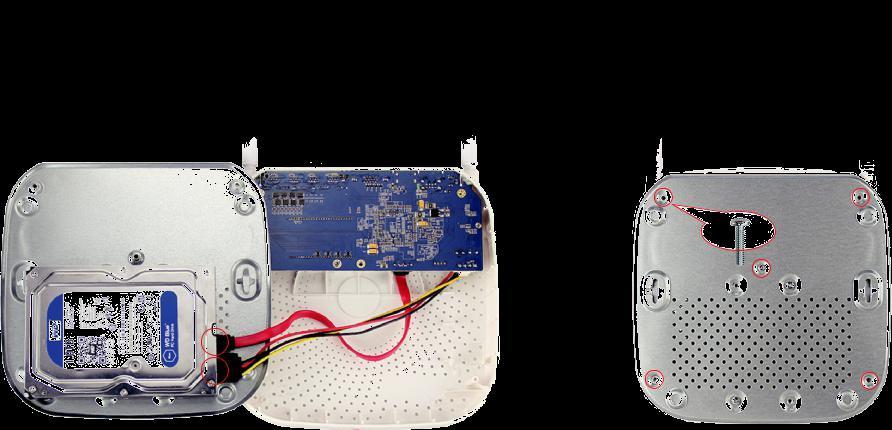

4 Popis produktu Vstup napájení, LAN, VGA, HDMI, USB, antény. Bezdrátový NVR set rychlá instalační příručka Tento bezdrátový NVR set, lehká instalace, bez potřeby kabelů, plug and play, není třeba nastavovat, bezdrátová komunikace využívá mechanismu automatického generování hesla k zajištění toho, že obraz nebude přenášen s výchozími hesly. (Zařízení jsou spárována, v případě změny ESSID a hesel je třeba zařízení opět spárovat.) Krok 1:Příprava k instalaci 1. Instalace HDD. Ujistěte se před vlastní instalací, že zařízení není napájeno. Nástroje k instalaci: křížový šroubovák. Poznámka: Používejte pevný disk doporučený dodavatelem. 1)Odšroubujte 4 šrouby, sundejte vrchní kryt. 2)Umístěte HDD na spodní panel, přišroubujte.

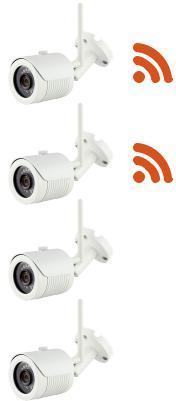

5 Bezdrátový NVR set rychlá instalační příručka 3)Propojte datový SATA kabel, napájecí kabel mezi HDD a deskou. 4)Přišroubujte vrchní kryt šrouby. 3. Ujistěte se, že WiFi funguje. Připojte NVR k monitoru. Všechna zařízení jsou zapnuta, žádné další nastavení není třeba, jsou automaticky spárována. Poznámka: Ujistěte se, že video výstup je připojen k zapnutému monitoru. Používejte dodávané napájecí zdroje. Zdroje s vyšším napětím způsobují neobvyklé chování NVR a zničí ho. WiFi IPC Zobrazovací zařízení Wi F i WiFi NVR HDMI/VGA Internet Přenos obrazu přes internet.

6 Bezdrátový NVR set rychlá instalační příručka 2. Připojte antény. WiFi NVR je ve středu, natočte antény vertikálně. Antény kamer by měly být ve stejné úrovni jako NVR pro lepší příjem signálu. Ideální instalace Correct demonstration Nedoporučeno Suggested

7 Systémové přihlášení Uživatelský manuál Zapněte NVR, pravým tlačítkem klikněte na plochu a vložte přihlašovací údaje. Vložte uživatelské jméno a heslo Výchozí systémové uživatelské jméno: admin, heslo: Náhled Po startu zařízení se zobrazí náhled kamer. Náhledové okno zobrazuje datum, čas a název kanálu. Dvojklik přepíná mezi celou obrazovkou a zobrazení všech kanálů. 1.Vstup do menu Pro přihlášení do systému klikněte pravým tlačítkem. Levým klikem [Menu], vstupte do hlavního menu. Levým klikem [Playback], vstup do přehrávání. Levým klikem [Record], vstup do nastavení nahrávání. 2. Výstup z menu Pravým tlačítkem vystoupíte z menu. Pokud jste v menu, pak se pravým tlačítkem vracíte do předchozího menu. Úvod do menu zástupců Pravým tlačítkem se zobrazí menu zástupců, menu se skládá ze tří částí: Náhledový mód: Vyberte si z menu dle libosti. Mód menu zástupců: Zde je record set, image color a remote device, klikem se dostane přímo do menu. Hlavní menu: Obsahuje [playback], [export], [HDD], [record], [camera], [configuration], [maintenance], [shutdown].

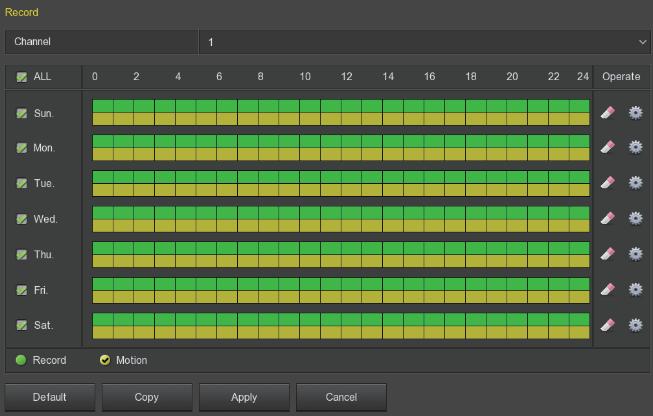

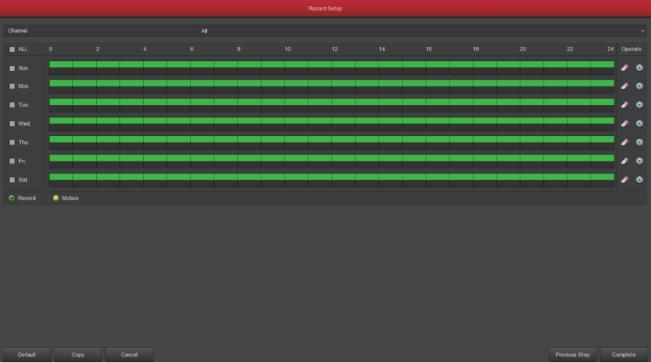

8 Nastavení nahrávání Uživatelský manuál 1. HDD formátování. Ujistěte se, že je pevný disk detekován a pracuje správně. (Stav pevného disku si můžete zkontrolovat v menu Record Set - HDD Manage ) 2. Vstupte do Record menu k nastavení nahrávání. Výchozí nastavení je takové, že jsou nahrávány všechny kanály 24 hodin denně 7 dní v týdnu. 3. Nastavení detekce pohybu. Zaškrtněte volbu Motion k aktivaci nahrávání dle pohybu, sekcí detekce pohybu může být maximálně 6 na den. Jestliže se nastavení manuálního nahrávání a nahrávání dle pohybu překrývá, pak se nahrává pouze záznam, pokud je zaznamenán pohyb.

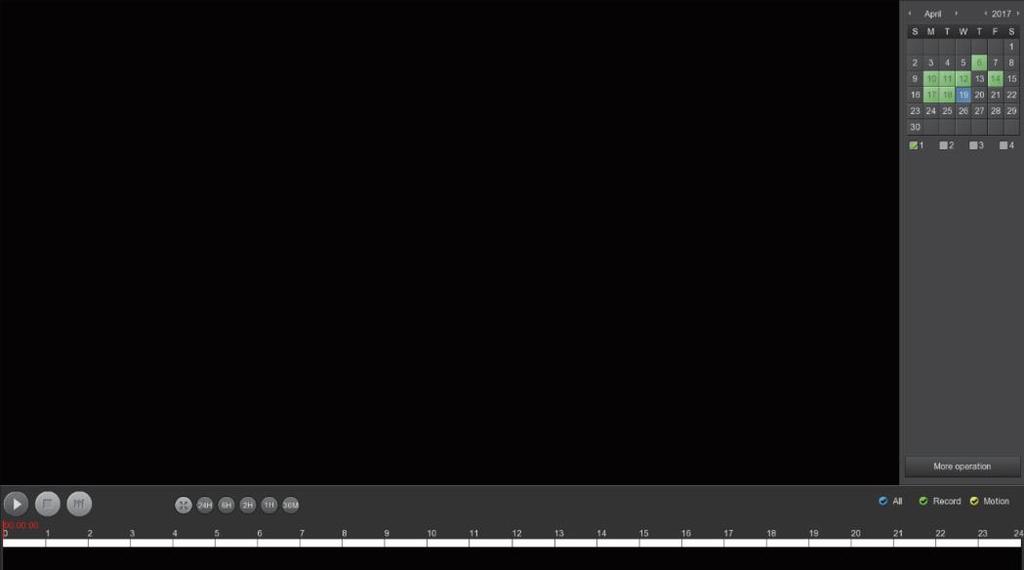

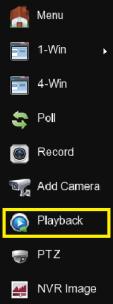

9 Přehrávání Vstupte do menu playback, nebo kliknutím Playback přes zástupce v hlavním menu, vyberete kanál a nechte si vyhledat záznamy a poté je můžete přehrávat dle libosti. (rozhraní přehrávání záznamů) Poznámka: Ke zvýšení bezpečnosti vypněte volbu SSID broadcast jakmile je instalace hotova. Vstupte do menu Network - Wifi - Advanced, a odškrtněte volbu SSID Broadcast.

10 Živý náhled 1. Vstupte do rozhraní živého náhledu levým kliknutím a vybráním volby 1-win nebo 4-win. Je možné vybrat jeden nebo více kanálu najednou na jedné obrazovce. 2. Ve výchozím nastavení jsou kamery a záznamové zařízení spárovány, takže není potřeba dalšího nastavení. V případě, že nevidíte žádný obraz nebo SSID a hesla se změnila, pak je třeba nejprve zařízení spárovat Vstupte do menu Add camera ke spárování a postupujte dle těchto kroků: 1. Spojte mezi sebou kameru a NVR síťovým kabelem. 2. Smažte všechna přidaná zařízení. 3. Klikněte na tlačítko Add k vyhledání zařízení. 4. Zaškrtněte ta zařízení, která chcete přidat. 5. Klikněte na tlačítko Code. 6. Klikněte na tlačítko Cancel pro návrat.

11 Přístup k NVR přes webovou stránku 1.NVR přístup přes LAN: 1 Propojte NVR a váš počítač síťovým kabelem. 2 Ujistěte se, že počítač a NVR jsou ve stejné síti. Pokud je počítač v jiné síti, pak nastavte IP adresu do stejného rozsahu jaký má NVR, například , adresa musí odlišná od IP adresy NVR (výchozí adresa NVR je ) 3 Otevřete prohlížeč Internet Explorer, aktivujte všechna ActiveX a doplňky v tomto menu: IE - Nástroje Možnosti internetu - Zabezpečení Vlastní úroveň. 4 K zobrazení přihlašovací stránky vložíte do adresního řádku IP adresu NVR (např /). Pokud se změnil http port 80, pak je třeba zadat k IP adrese správný port ( (Poznámka:Při prvním použití můžete být požádání ke stažení a instalaci pluginu.) 5 Na přihlašovací stránce NVR vyplňte přihlašovací údaje. Výchozí uživatel: admin, heslo: Webová stránka s živým náhledem NVR. Pro přehrávání klikněte v horním menu na Playback.

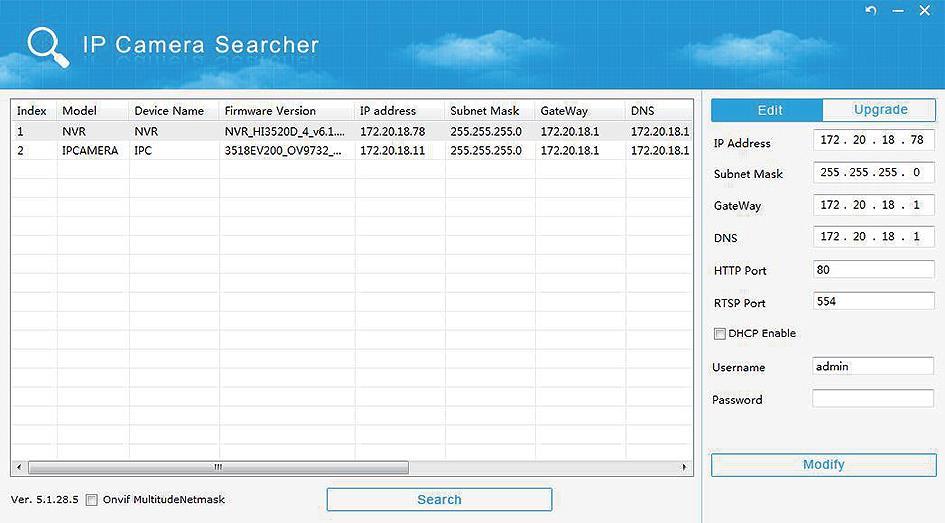

12 Přístup k IP kameře přes webovou stránku 1. Kamera přes LAN: 1 Propojte počítač a kameru síťovým kabelem. 2Ujistěte se, že počítač a kamera jsou ve stejné síti. Pokud je počítač v jiné síti, pak nastavte IP adresu do stejného rozsahu jakou má kamera, například ( ), adresa musí odlišná od IP adresy kamery (výchozí adresa NVR je ) 3Otevřete prohlížeč Internet Explorer, aktivujte všechna ActiveX a doplňky v tomto menu: IE - Nástroje Možnosti internetu - Zabezpečení Vlastní úroveň. 4 K zobrazení přihlašovací stránky vložíte do adresního řádku IP adresu NVR (např /). (IP adresu kamery můžete zkontrolovat v menu Remote Device na NVR.) (Poznámka:Při prvním použití můžete být požádání ke stažení a instalaci pluginu.) 5 Na přihlašovací stránce kamery vyplňte přihlašovací údaje. Výchozí uživatel: admin, heslo: admin. 6 Stránka s živým náhledem kamery.

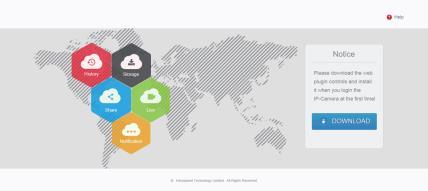

13 P2P WAN přístup k NVR 1 Ujistěte se, že NVR spojeno s WAN. Uživatelský manuál Vstupte do Configuration rozhraní V Configuration vyberte Network P2P kategorii aktivujte P2P. Klikejte na Refresh tlačítko, dokud se nezmění stav na Online. Dále prosím zaznamenejte sériové číslo NVR na této stránce. 2 Otevřete internetový prohlížeč, zadejte adresu zobrazí se P2P stránka, zde vyberte Device SN přihlášení, vložte sériové číslo, uživatele, heslo, kontrolní kód, klikněte na Login a můžete vidět obraz skrze P2P webovou stránku.

14 Přístup přes mobilní aplikaci 1. Stáhněte a nainstalujte si FreeIP pro. Oskenujte QR kód Pro Android nebo ios a nainstalujte si FreeIP Pro. 2. Otevřete mobilní aplikace a postupujte dle následujících kroků Klikněte na Device 2. V dolní části klikněte na + Add device, vyberte The serial number, které bude skenováno QR kódem 3. Oskenujte QR kód vytištěný na obalu výrobku. 4. Zadejte uživatelské jméno a heslo a klikněte na Submit 5. Klikněte na Preview 6. Klikněte + ke vstupu do rozhraní zařízení Device 7. V Device vyberte zařízení, na které chcete nahlížet. 8. Můžete si vybrat typ zobrazení
