1 CO JE NOVÉHO V ZW3D 2017 ZW3D Software Co., Ltd

2 Autorské právo a Ochranné známky Copyright 2017 ZWCAD Software Co., Ltd. Všechna práva vyhrazena. Floor 4, NO.886, Tianhe North Road, Guangzhou P.R.China (8620) ZW3D V2017 Co je nového Tento dokument může být kopírován pouze v souladu s podmínkami uvedenými v Licenčním ujednání. ZWCAD Software Co., Ltd a autoři programu se zbavují odpovědnosti vůči kupujícímu nebo jakémukoli jinému subjektu, ve vztahu k jakékoli odpovědnosti, ztrátě nebo poškození způsobené přímo či nepřímo tímto softwarem a školícími materiály, včetně, ale nikoli výhradně, jakéhokoli přerušení služby, ztráty zákazky, očekávaných zisků nebo následné škody vyplývající z používání tohoto softwaru. Aktualizace mohou být provedeny v této dokumentaci a začleněny do pozdějších vydání. ZW3D je registrovaná ochranná známka společnosti ZWCAD Software Co., Ltd. ZW3D logo je registrovaná ochranná známka společnosti ZWCAD Software Co., Ltd. ZWCAD, ZWSOFT, ZWCAD logo, a ZWSOFT logo jsou všechno registrované ochranné známky společnosti ZWCAD Software Co., Ltd. Vytištěno v P. R. China. 2

3 OBSAH Nejzajímavější ze ZW3D Základní Menší Z3 soubory Nové Fyzikální atributy Vylepšený Správce rovnic Vylepšený Správce linků Vylepšený Pohled pro Dynamický Řez Upravený Materiál Rozšířená úprava pro Najít/Nahradit Název Vylepšené UI (User Interface = Uživatelské rozhraní) PMI Souřadnice jsou dostupné i pro lokální souřadnicový systém Vylepšené Textury Převod dat Import Vylepšení importu Aktualizované formáty pro import Export Aktualizované formáty pro Export CAD Skica Nová funkce Blok Skici Uživatelsky definovatelná Hotová Skica I

4 3.1.3 Správce údajů/strom ve Skici Nové Posunout entity podél směru Modul Drátový model Nové Vytvoření Středové čáry Vylepšená funkce Promítnou křivky obrysu k rovině ve funkci Obrysové křivky Modul Tvar Vylepšené Sloučit Rozšířené Prodloužení povrchu Vylepšená Přímá editace Vylepšené Zaoblení pro rychlejší práci a více případů Podpora Importu a Exportu v Konfiguracích dílu Různé Modul Plechový díl Vylepšená Celá příruba Vylepšená Částečná příruba Vylepšená Tažená příruba Vylepšené Uzavřít roh Vylepšený příkaz Ohnout podél čáry Nová Obruba Nový Posuv Nové Prodloužit přírubu Nový Zkosený ohyb Nová Normála řezu II

5 Různé Modul Sestava Zaoblení v sestavě Zkosení v sestavě Vylepšená Regenerace komponentů Vylepšená funkce Vložit komponent Různé Modul Forma Nová možnost pro zadání cesty ke knihovně součástek Podívat se přes Region Modul Výkres Nové nastavení atributů pro promítnuté čáry Nové nastavení Hloubky v Řezu Nová možnost použít Šrafy komponentu z dílu pro řezový pohled Nová funkce Měřítko a úhel dynamických šraf v modulu Zarovnané řezy Nové nastavení pro asociativní model ve Výkresu Nový Správce rovnic Nový formát pro odkazové proměnné Vylepšený Kusovník CAM Souhrn nových funkcí v CAM Nová operace Rovinné dokončování Operace Profil a Gravírování plochy podporují uživatelsky definovaný nástroj 78 III

6 4.3.1 Uživatelsky definovaný nástroj Výpočet drah v operací Profil a Gravírování plochy Ověření tělesa s uživatelsky definovaným nástrojem Simulace Frézování-Soustružení Nové Stoupání Rampy v operaci Rampa Různé Zesílený přístup k rovinám v operaci Z úroveň Dávkový výpočet podporuje import jedním kliknutím IV

7 Nejzajímavější ze ZW3D 2017 Základní: Menší Z3 soubory Vylepšený Správce rovnic Vylepšený Pohled pro Dynamický Řez Převod dat: CAD: Aktualizované formáty Nová funkce Blok Skici Správce Údajů ve skici Nové Extrahovat středovou čáru Vylepšený modul Plechový díl Nové Zaoblení a Zkosení v Sestavě Nové nastavení atributů promítaných čar Nový formát pro odkazové proměnné Vylepšený Kusovník Nová možnost pro zadání cesty ke knihovně součástek CAM: Nová operace Rovinné dokončení Operace Profil a Gravírování plochy podporují uživatelsky definovaný nástroj Simulace Frézování - Soustružení Nové Stoupání rampy pro operaci Rampa Poznámka: Nejzajímavější vylepšení jsou označené 1

8 1 Základní 1.1 Menší Z3 soubory Soubory.Z3 jsou menší a mohou být lehce archivovány, přenášeny a sdíleny. ZW3D 2017 nabízí několik způsobů, jak dramaticky zmenšit Z3 soubory, ekvivalentně s Parasolid-em. 1. Nové možnosti pro kontrolu uložení zobrazených dat a dat hrany Tři poskytované možnosti najdeme v: Konfigurace > Obecný > Obecný. Uložit soubor bez zobrazených dat a dat hrany Uložit soubor bez zobrazených dat Uložit soubor se všemi daty Uložit soubor bez zobrazených dat a dat hrany je předvolené nastavení a vytváří menší Z3 soubory. Z3 soubory uloženy bez zobrazených dat potřebují nanovo vytvořit tyto data v průběhu otevíraní souboru. To může mít za následek, že tento soubor se bude otevírat delší dobu v porovnání s předchozí verzí, ale není to tak patrné. Uložit bez zobrazených dat a dat hrany znamená, že se soubor uloží bez námi nastavěné kvality zobrazení modelu. A tedy jsou po otevření zobrazování v původní kvalitě. ---> 1

9 2. Vylepšená Automatická redukce NURBS dat Možnost Automatická redukce NURBS dat je v Konfigurace > Díl > Obecný. Tato možnost byla vylepšená, aby se omezila práce na neanalytických plochách, které mají 64 a více kontrolních bodů. 1.2 Nové Fyzikální atributy Atributy dílu mají přidanou záložku Fyzikální pro výpočet běžných vlastností dílu jako jsou například hmotnost, objem, velikost a těžiště pro jednoduchý náhled pro uživatele. 1. Různé rozsahy výpočtu nastavované pomocí možnosti Zdroj Všechny v aktuálním Výpočty zahrnují všechny tvary z aktivního dílu/sestavy, díly vložené jako komponenty, pod-sestavy, včetně jejich vlastních komponentu. Pro všechny tyto vyjmenované části bude uvažován jejich aktuální stav. Všechny z původního Výpočty zahrnují stejné objekty jako Všechny v aktuálním, kromě toho budou otevřeny původní objekty a zjištěny jejich původní data (data před jakoukoli námi udělanou úpravou v ZW3D) a tyto data budou použity k získání výsledku. Jenom díl v aktuálním Výpočty berou do úvahy jenom aktivovaný díl ze všech komponentů objektu. Výsledek se získá z jeho aktuálního stavu. Objekty označené jako sestava nebudou zahrnuté do výpočtu. Jenom díl z původního Podobně jako u Jenom díl v aktuálním jsou stanovené hranice výpočtu jenom pro aktivovaný díl z celého objektu. V tomto případě však budou pro výpočet použity jeho původní data. ->Jak to funguje 2

10 Objekty, které jsou zahnuty do výpočtu fyzikálních atributů v Sestavě1: Struktura Sestavy 1 Všechny Jenom díl Sestava 1 Tvar Sestavy 1 Sub-Sestava1 Tvar Sub-Sestavy1 Díl 1 Díl 2 Díl 1 Díl 2 2. Nový atribut Velikost Part_Length, Part_Width and Part_Height jsou nově přidané atributy pro délku, šířku a výšku, jejichž spojením dostaneme velikosti Part_Size jako Length * Width * Height. 3. Podpora jednotek pro základní atributy Jednotku hustoty lze nastavit z předdefinovaných možností. Jednotky pro délkové vlastnosti jako jsou délka, šířka, tloušťka je třeba uložit spolu s hodnotou, například Délka=10 cm. Pro ostatní atributy dílu jako jsou hmotnost, objem nebo plocha se jednotka přiřadí automaticky z definované jednotky hustoty, např. Hmotnost=10 kg. 4. Přizpůsobení základních vlastností Hmotnost, objem, plocha a velikost mohou být zadány uživatelem čímž bude přepsaná vypočítaná hodnota. Pokud použijeme vlastní hodnoty pro tyto čtyři vlastnosti, můžeme použít Hmotnostní vlastnosti pro vypočítání původních hodnot. 3

11 5. Automatické aktualizovaní během ukládání Aktualizovat data v uložení je možnost automatické kalkulace objektu a aktualizovaní souvisejících fyzikálních vlastností v průběhu ukládaní souboru. Pokud se kalkulace uskutečňuje v průběhu ukládání, může to mít za následek, že tenhle proces zabere trochu víc času. 6. Políčko s Názvem v Atributy dílu> Standard s koncovkou.z3prt nelze změnit Jméno objektu je synchronizované se jménem souboru, pokud je přípona tohoto souboru.z3prt, jméno nemůže byt změněno pokud je soubor otevřen. Proto políčko Název dílu s příponou.z3prt nemůže být upravováno. 1.3 Vylepšený Správce rovnic Vylepšený Správce rovnic shromažďuje všechny proměnné a rovnice do jedné tabulky, čímž vylepšuje jejich schopnosti, jak je uvedeno dále. 4

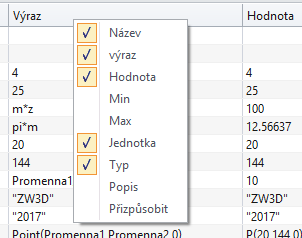

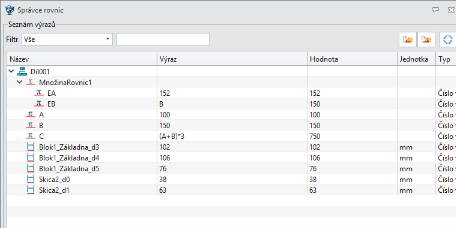

12 1. Nová forma pro spojení proměnných a rovnic Uživatelem definované proměnné a rovnice jsou zobrazeny ve stromu uspořádaném podle vytvoření. Odvozené rozměry tvarů jsou zobrazeny pod entitami výše zmíněnými. Následně jsou zobrazovány proměnné a rozměry ze skic. Za tímto zobrazením jsou vypisovány proměnné a rozměry z bloku skici. Detailní informace každého uzlu, jako jsou výraz, hodnota a jednotka, jsou výstup každého políčka v řádku. Pravým tlačítkem je možné kliknout na libovolný uzel. 2. Více typů proměnných A. Proměnná Řetězec Je možné definovat řetězec s uvozovkami, jako např. String1 = ZW3D. Pro operace k řetězci je podporované pouze sčítávání. Například, String1 = ZW3D, String2 = 2017, pak String3 = String1+String2 = ZW3D2017. Pokud chceme použít číslo jako řetězec, využijeme funkci num2str(). B. Proměnná Bod Point(X,Y,Z) je způsob pro definování, jako Bod1 = Point(1,2,3). Do proměnné Bod je možné zadat jiné proměnné. 5

13 C. Proměnná Vektor Podobně jako proměnná Bod, Vector(X,Y,Z) je syntax pro definování vektorové proměnné, jako Vektor1 = Vector(1,2,3). Vektory je možné sčítávat, dělit a násobit číslem. Například, Vector1(1,1,1), Vector2(0,1,1),pak Vector3 = Vector1 + Vector2 = Vector(1,2,2) Vector4 = Vector1 Vector2 = Vector(1,0,0) Vector5 = 5*Vector1 = Vector(5,5,5) 3. Podpora nových jednotek Číselné proměnné lze zadat s jejími jednotkami. Verze 2017 podporuje kombinaci jednotek, čím dostaneme jednu výslednou. Například: a = 1 mm b = 1 in c = a+b Pokud zvolíte pro proměnou c jednotku milimetry, dostanete výsledek 26.4 (1 + 25,4), pokud ale definujete jednotku jako palec, bude c (1/ ). 4. Nový Popis pro proměnné Přidání popisu slouží pro lepší objasnění účelu proměnné. 5. Nové Načíst kótu pro přebrání rozměru z tvaru V proměnné se můžou nacházet parametry dílu, což může být velmi nápomocné. Pokud se v proměnné nachází rozměr z tvaru, tento rozměr bude zobrazen v správci rovnic. 6

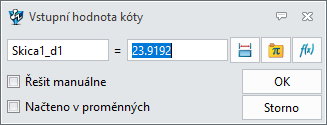

14 Načíst kótu lze použít pro vybrání parametru přímo z grafické plochy. Načteno v proměnných je možnost pro přidání rozměru do správce rovnic. Pokud chceme zrušit načtení parametru ze správce rovnic, použijeme pravé tlačítko a zvolíme Nezapsaná. 6. Rychlá možnost, jak vytvořit nebo úpravit název kóty Ve Vstupní hodnota kóty lze vytvořit nový název pro lepší přehled. Název by se neměl shodovat s jiným názvem proměnné. 7. Rychlé načtení proměnné z jiného dílu Pokud se proměnná nachází v jiném Z3 souboru, její vyjádření je následovné: Název souboru: Název objektu: Název proměnné Například, proměnná A z Díl001 ze Soubor001 má referenci na proměnnou B v Díl002 ze Soubor002, výraz pro A bude teda následovný: [Soubor002:Díl002:B]. 7

15 8. Možnosti importu/exportu do/z Excelu Všechny proměnné a načtené kóty je možné exportovat do csv formátu a poté je upravit v Excelu. Po úpravě je možné tento csv soubor naimportovat zpět do správce rovnic. Pokud chceme aktualizovat existující proměnné, použijeme možnost Přepsat při importování. 9. Nové funkce nebo konstanty ceiling(x) - číslo x zaokrouhlí na větší celé číslo date() - načte aktuální datum time() - načte aktuální čas dec(x, y) - číslo x zredukuje na y desetinných míst round(x) - zaokrouhlí číslo x deg(x) - konvertuje radiány na stupně rad(x) - konvertuje stupně na radiány max(x,y) - vybere větší číslo mezi x a y min(x,y) - vybere menší číslo mezi x a y mod(x,y) - vybere ostatek z podílu x/y num2str(x) - číslo x transformuje na řetězec pi - Rudolfovo číslo,

16 ->Kde to najít Prostředí Dílu > Záložka Nástroje > Správce rovnic Prostředí Dílu > Správce historie > Pravý klik na uzel Výraz > Správce rovnic 1.4 Vylepšený Správce linků 1. Samostatná skica je zařazena do Správce linků, pokud je někde odkazována. Samostatná skica může mít referenci v jiném díle přes Externí skica. Pak se změna ve skici projeví i v tomto díle. Asociativita mezi samostatnou skicou a její instancí může být zjištěna ve správci linků. Odkazovány mohou být také pouze části samostatné skici, jako jsou proměnné nebo bloky skici. 2. Přizpůsobená aktualizace mezi vlastnostmi skici a její referencí v jiném díle Vlastnosti skic v díle mohou mít referenci z jiného dílu. Pokud je díl změněn a vlastnost skici zůstává, díl, ve kterém je reference na tuto skicu nebude označen jako zastaralý. 3. Aktualizace názvu proměnné v jiném výrazu jiného objektu, pokud je tento název proměnné změněn. Proměnná může být odkazována přes objekty, soubory, díly, skici nebo bloky skic. Pokud se název proměnné změní, tento název bude automaticky aktualizován ve všech otevřených objektech, ve kterých se nachází. 9

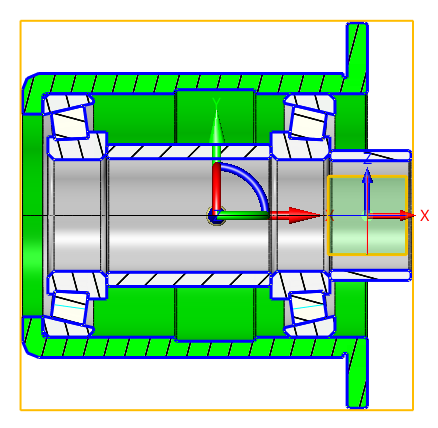

17 1.5 Vylepšený Pohled pro Dynamický Řez Pohled pro dynamický řez slouží pro lepší pohled do částí, které nejsou dobře vidět. Zde jsou některé vylepšené vlastnosti. 1. Nové ukládání definice pohledu Řezové pohledy se ukládájí do Správce pohledu pod Řezové pohledy. Všechny uložené pohledy mohou být upraveny, přejmenovány nebo vymazány pomocí pravého tlačítka. Příkazem Řez lze vytvořit nový pohled řezu nebo upravit poslední vytvořený. Vypnout/zapnout řezový pohled jde pomocí Řez vyp/zap. 2. Při řezání lze použít více režimů zobrazení Při řezání mohou být použity režimy zobrazení, které ukazuje následující obrázek. Drátový model Stínovat Skrytá čára Analyzovat Kombinace 10

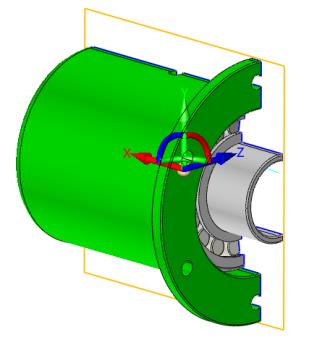

18 3. Nový způsob pro přímé definování řezové roviny Ručním tažením souřadnicového kříže je možné nastavit řezovou rovinu pro přesně definováný pohled. Tahat lze podél jedné osy nebo jí rotovat. Pokud je aktivní možnost Tažení pouze ručně, pohybujeme pouze se souřadnicovým systémem. Orientaci pohledu změníme jednoduše kliknutím na osu, pak na čáru nebo hranu. Pod pravým tlačítkem najdeme podobnou možnost pro orientaci pohledu. 4. Jednoduché překlikávání mezi řezovými rovinami Kliknutím aktivujeme rovinu, kterou chceme řezat. 11

19 5. Nová možnost Obrátit směr pro změnu orientace řezu 6. Nová možnost Orientovat pohled na rovinu pro kolmý pohled na řezovou rovinu Během definování řezu lze zarovnávat pohled řezu kolmo na rovinu řezu a použít příkaz například Měření. 7. Nová možnost Zobrazit křivky řezu pro zobrazení obrysových čar řezu Tímto zobrazíme čáry, které tvoří obrys tvaru v řezové rovině. 12

20 8. Přímé měření během řezání Během řezání můžeme použít příkazy pro měření vzdálenosti, úhlů, 9. Nastavení viditelnosti entit Po odebrání nebo oříznutí entit, můžeme libovolné tvary nebo díly zamaskovat i když je aktivny řezový pohled. 13

21 10. Uložení řezového pohledu přímo jako Izometrický řezový pohled Vytvořený řez lze orientovat do izometrického pohledu a takto tento pohled uložit. 1.6 Upravený Materiál 1. Nové přidělování typu materiálu Díl má přiřazený materiál, pokud mají materiál přiřazený jeho tvary. Jsou dvě cesty pro přiřazení materiálu: Materiál Dílu Tímto zadáme materiál pro celý díl. Lze použít možnost Potlačit materiál tvaru pro předdefinování materiálu všech tvarů v dílu. Materiál tvaru Lze vybrat pro každý tvar jiní materiál. 14

22 2. Nová podpora pro import/export Pomocí tlačítka Export je možné získat výstup ze všech materiálů do textového souboru. Po jejich úpravě je možné je importovat zpět. 1.7 Rozšířená úprava pro Najít/Nahradit Název Najít/Nahradit Název obsahuje novou možnost pro Importovat Excel pro vytvoření mnohonásobných nahrazení, která slouží pro aktualizaci skupiny jmen. Takto vypadá formát, který by měl být v Excelu: Data by měla začínat prvním řádkem a sloupcem. Název každého řádku musí být takto: starý název souboru, nový název souboru, starý název objektu, nový název objektu. Jeden řádek představuje jedno hledaní/nahrazení. Prázdné políčko znamená nehledat/nenahrazovat. 15

23 1.8 Vylepšené UI (User Interface = Uživatelské rozhraní) 1. Při prvním spuštění se nastaví UI Po instalaci ZW3D 2017 se při prvním spuštění objeví okno, ve kterém je možné nastavit jednotky systému a úroveň uživatele. 2. Resetování UI založené na aktivované licenci, pokud je licence spuštěná poprvé Pokud je používána zkušební (trial) verze ZW3D, ve které je nastavené užívatelské rozhraní určitým způsobem, bude toto nastavení po aktivaci licence resetováno. Nicméně používané rozhraní je možné před aktivací uložit a poté znovu použít. 16

24 1.9 PMI Souřadnice jsou dostupné i pro lokální souřadnicový systém PMI Souřadnice je možné udávat i vzhledem k lokálnímu souřadnicovému systému. Pokud nezadáte žádný souřadnicový systém, ZW3D automaticky přiřadí v danou dobu aktivovaný souřadnicový systém Vylepšené Textury Mapa Textury automaticky zarovná vybraný obrázek do středu roviny, pokud nevyberete jiný počátek. Když pohneme rovinou, pohne se s ní i vložený obrázek. Pomocí Upravit Texturu můžeme změnit počátek vloženého obrázku. 17

25 2 Převod dat 2.1 Import Vylepšení importu 1. Zrychlený import STEPu na všeobecný díl s množstvím ploch V některých případech může být import STEP formátu až o 50 % rychlejší 2. Nová možnost Číst skryté entity, kterou rozhodnete, zda naimportovat skryté části nebo ne Možnost je dostupná v následujících formátech: ACIS, CATIA V5/V6, NX, Creo, Solidworks 3. Nové zatržítko PMI, kterým zvolíte, zda tyto prvky naimportovat nebo ne Možnost je dostupná v následujících formátech: CATIA V5/V6, NX, Creo, Solidworks PMI jsou kóty, poznámky, informace na dílu nebo sestavě, které je možné přenést na 2D výkres. Teď lze tyto prvky importovat i z jiných formátu pro lepší představení funkce dílu. Následně je možné je vymazat, skrýt, přesunou, 18

26 4. Podpora názvu entity pro import Entity mohou mít definovaný svůj název v nějakém 3D systému. Nyní je při importu možné rozeznat tyto názvy a přenést je do ZW3D. Název entity je podporovaný do délky 32 znaků. Když je název delší, program ho automaticky přizpůsobí zkrácením Aktualizované formáty pro import Aktualizované formáty jsou označeny červeně. Formát Přípona Verze Catia V4.model,.exp,.session Catia V5/V6.CATPart,.CATProduct,.CGR,.3DXML V5R8---V5/V6R2016 NX(UG).prt 11 NX 10 Creo(Pro/E).prt,.prt*,.asm,.asm.* 16 Creo 3.0 SolidWorks.sldprt,.sldasm (Only 64) SolidEdge.par,.asm,.psm V18 ST8 Inventor.ipt,.iam Up to V2016 ACIS.sat,.sab,.asat,.asab R1 R26(2016) DWG.dwg R DXF.dxf R IGES.ige,.iges STEP.stp,.step 203, 214 Parasolid.x_t,.x_b,.xmt_txt,.xmt_bin Up to 29.0 VDA.vda Image File *.bmp, *.gif, *.jpg, *.jpeg, *.tif, *.tiff Neutral File *.z3n, *.v3n PartSolutions *.ps2, *.ps3 STL *.stl 3DXML.3dxml V4.3 XCGM.x cgm R JT.jt JT 8.x/9.x 19

27 2.2 Export Aktualizované formáty pro Export Aktualizované formáty jsou označeny červeně. Formát Přípona Verze Catia V4.model, Catia V5.CATPart,.CATProduct, V5R15 V5 6R2016 ACIS.sat,.sab,.asat,.asab R1 R26(2016) DWG.dwg R DXF.dxf R IGES.ige,.iges STEP.stp,.step 203, 214 Parasolid.x_t,.x_b,.xmt_txt,.xmt_bin 7.0 ~ 28.0 VDA.vda Image File *.bmp, *.gif, *.jpg, *.jpeg, *.tif, *.tiff Neutral File *.z3n, *.v3n PDF *.pdf STL *.stl WRML File *.wrl HTML File *.html, *.htm Formáty podporované operačným systémem XP zde nejsou vypsány 20

28 3 CAD 3.1 Skica Nová funkce Blok Skici Do Bloku Skici je možné uložit vlastní části skici a později je vložit do téže skici nebo i skici v jiném díle. 1. Typy bloků Pevný blok Když je vkládán pevný blok, geometrie bloku se při pohybu a vazbení chová jako celek. Vazby a kóty obsažené v bloku patří pouze do bloku a nejsou použivány do řešení skici. Po vložení pevného bloku do skici můžou být vybráni jeho části do vazeb s jinou části skici, ale je třeba si dávat pozor na předurčení skici. Je možné vícenásobné vložení bloku. 21

29 Flexibilní blok Vložený blok je možné různě posouvat, kótovat, vazbit. Po vložení bloku, jsou kóty a vazby, které obsahuje skryté. Tyto části lze odmaskovat pomocí pravého tlačítka Zobrazit vazby. Flexibilní blok může obsahovat pouze jednu referenci na řídicí skicu. Může ale obsahovat více referencí na pevný blok z jiného Z3 souboru. Flexibilní blok nemůže být vložen v jiném flexibilním bloku. Název flexibilního bloku je označen kurzívou. Takhle je odlišen od pevného bloku. 2. Vytvořit blok Do bloku mohou být přidány závislé entity Uvnitř skici je možné vybrat čáry, křivky, konstrukční geometrii a text pro vytvoření bloku. Nelze vybrat obrázek nebo prvky, které jsou propojené s referencemi. Kóty a vazby patřící nějaké entitě, jsou přiřazeny do bloku vybráním dané entity. Týká se to i případu, kdy je vazba mezi dvěma entitami a vybrána je pouze jedna entita. Blok lze vytvořit i z dvou a více bloků. 22

30 Název a přejmenovaní bloku Název bloku lze jednoduše přejmenovat ve Správci bloku, stačí kliknout pravým tlačítkem. Vkládací bod bloku Vkládací bod slouží pro určení umístnění bloku do skici. Když není v bloku vybrán bod, je za tento bod automaticky zvoleno těžiště. Flexibilní blok tuto možnost neobsahuje. Možnost pro popis K bloku je možné přidat popis, pro informace k entitám. Možnost Flexibilní pro definování typu bloku. Tímto se definuje, zda půjde o pevný nebo flexibilní blok. Flexibilní blok může být změněn na pevný. Naopak to není možné. 3. Úprava bloku Blok může být upraven pouze v původním souboru. Pokud má blok referenci v jiném souboru, není tato reference upravena. Flexibilní blok může být upraven v řídicí skici nebo v souboru, který ho obsahuje. Blok lze upravit dvojklikem na tento blok nebo klikem pravého tlačítka a vybrat Upravit blok. Vybrané entity lze přidat do existujícího bloku pomocí Přidat entitu do bloku. Blok je možné rozložit. Pokud je blok složený z více bloků, rozloží se na další bloky. Jakákoliv část bloku může být vymazána. Pokud je blok vymazán ze správce bloku, budou vymazány všechny jeho části. Je možné přímo vybrat entity z bloku pro kótovaní nebo vazbení. Tažení entity z pevného bloku bude posouvat blok vzhledem k jeho uvazbení. Tažení entity z flexibilního bloku posouvá pouze vybranou část. 23

31 4. Reference bloku Pevný blok může obsahovat pevné i flexibilní bloky. Flexibilní blok může obsahovat pevný blok pouze jako prvek. Při vkládání bloku do skici je možné zvolit, zda chceme referenci na původní díl pomocí možnosti Link na soubor. Nový blok je možné vytvořit zkopírováním jiného bloku. Použitím možnosti Rozložit získáme entity bez bloku. Je možné přímo blok kopírovat a vložit jej pro vytvoření nového bloku na jiné skici. Tato operace je bez referencí. Pokud má blok referenci na externí blok, bude název tohoto bloku označený značkou <-. Odstranit tuto závislost je možné pravým klikem na název a použít Odpojit. Zjistit jednotlivé závislosti je možné pomocí Správce bloku nebo Správce linků. Když je blok zastaralý (neaktuální), jeho název je označený červenou. Aktualizujeme ho pomocí pravého tlačítka možnost Regenerovat. 24

32 5. Správce bloku Správce bloku zobrazuje všechny bloky v aktuálním díle a poskytuje běžné možnosti úpravy bloků. Prohlížečem adresáře otevřeme libovolní Z3 soubor. Lze použít textový filtr pro jednoduché hledání bloku. Všechny běžné výběrové funkce jsou dostupné, jako např. CTRL nebo Shift. Pod pravým tlačítkem se nacházejí všechny příkazy pro úpravu, jako jsou vložit, upravit, přejmenovat, odstranit,... -> Jako to funguje Vytvoření čtyřčlenné soustavy 1. Uvnitř skici použijte Drážku a Kružnici pro vytvoření čtyř profilů, jako na obrázku níže a vložte do čtyř bloků. Pěvná tyč Pevný Řídící tyč Pevný 25

33 Řízená tyč Pevný Spájecí tyč Flexibilní 2. Bloky spojíme pomoci Shodný bod podle obrázku níže. Pevné tyči přiřadíme vazbu horizontální. 3. Táhněte bodem spojení řídící a spájecí tyčí, dokud nebude řídící tyč vodorovně. Spájecí tyč se automaticky prodlouží. 4. Táhněte bodem spojení řízené a spájecí tyči tak, aby byla řízená tyč vodorovně. Spájecí tyč se zkrátí. 5. Otevřete Správce bloku a pravým tlačítkem klikněte na spájecí tyč. Zde zvolte Změnu na pevnou. Tyč se změní z rozložené na pevnou. 6. Uchopte bod spojení mezi řídící a spájecí tyčí a krouživým pohybem se bude otáčet Uživatelsky definovatelná Hotová Skica Po vytvoření bloku ve skici se dá tento blok uložit jako hotová skica do souboru HotováSkicaMM.Z3 nebo HotováSkicaIN.Z3. 26

34 Když klikneme pravým tlačítkem na jakýkoliv pevný blok, najdeme tlačítko Uložit jako hotovou skicu. Po tomto definovaní, můžeme hotovou skicu vložit přes Hotová skica. Hotová skica může číst pouze námi vložené bloky. Hotová skica neboli blok, může být rozbit pomocí Rozložit. Pro úpravu existujícího bloku je potřebné vytvořit další blok se stejným jménem a zvolit Nahradit při Uložit jako hotovou skicu Správce údajů/strom ve Skici Správce údajů spravuje správce historie, správce sestavy, správce pohledů a vizuálního správce. Doteď nebylo možné vidět tohoto správce, když byla aktivovaná skica. V ZW3D 2017 lze zobrazit tohoto správce při práci ve skici. Slouží to pro lepší přehled vykonaných operací. Zde jsou dostupné možnosti: Přístup k editaci proměnných a bloků. Přepínání viditelnosti entit přes Správce historie. Přepínání viditelnosti rozměrů vytvořených tvarů. Přepínání viditelnosti jednotlivých dílů sestavy ve Správci sestavy. Možnost změnit grafické zobrazení přes Správce vizualizace. 27

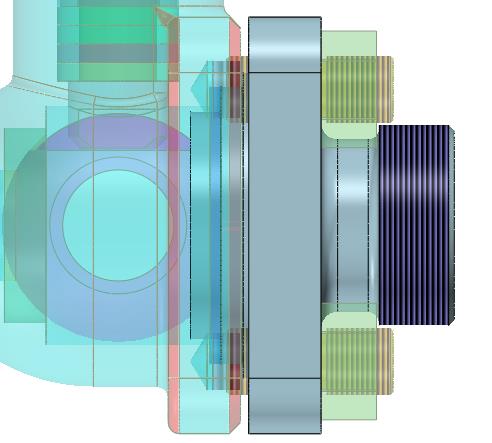

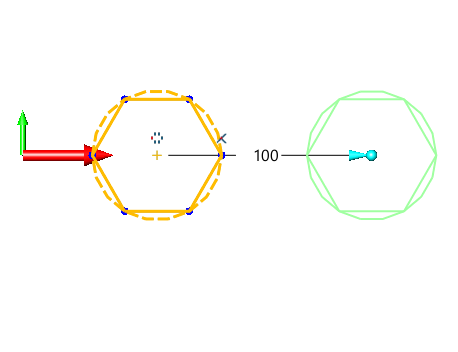

35 ->Jak to funguje 1. Zamaskování nepotřebného komponentu při editaci jiného komponentu v sestavě. 1) Otevřete sestavu a dvojklikem na díl si aktivujte díl, který chcete upravit. 2) Vytvoříte novou skicu. 3) Během kreslení potřebujete vybrat nějakou hranu, okolo které je příliš mnoho částí. Přejděte do Správce sestavy a pod pravým klikem na díl, který je nechtěný, najdeme možnost Zamaskovat. 2. Během úpravy skici chcete získat referenci na rozměr existujícího tvaru. 1) V novém díle vytvoříte Blok. 2) Na tomto bloku vytvoříte Skicu a nakreslíte do ní Drážku. 28

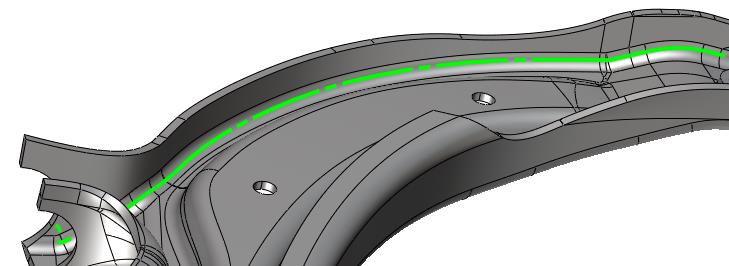

36 3) Poloměr drážky chcete dát do vztahu se šířkou bloku. Pravým tlačítkem kliknete na blok ve Správci historie a najdete možnost Zobrazit rozměry. 4) Dvojklikem na poloměr se spustí editor a kliknete na Vybrat kótu. Stlačíte klávesu F7 a vyberete kótu, která značí šířku bloku. K výrazu můžete přidat znaky pro matematické operace, jako jsou plus, krát, děleno, 29

37 3.1.4 Nové Posunout entity podél směru Posunou entitu podél směru se nachází pod příkazem Posun. Vybráním entity a směru lze posunout entitu. Po novém zadaní těchto parametrů, je lze měnit taháním šípek. 3.2 Modul Drátový model Nové Vytvoření Středové čáry Vytvoření středové čáry vytvoří osy rotační plochy nebo taženého tvaru. 30

38 ->Kde to najít Záložka Drátový model > Křivka > Vytvoření středové čáry ->Jak to funguje 1. Středová čára na rotačních tvarech: válcové, kuželové a prstencové tvary. 2. Středová čára rádiusové plochy. 3. Středová čára na tažených tělesech. Neměnný poloměr-> 31

39 Měnící se poloměr-> Vylepšená funkce Promítnou křivky obrysu k rovině ve funkci Obrysové křivky Obrysové křivky obsahují Promítnou křivky obrysu k rovině a novou možnost Vytvořit křivky obrysu dle směru. 1. Nové Vytvořit křivky obrysu dle směru Tímhle vytvoříme křivky obrysu přímo na 3D modely na základě zadaného směru. Na obrázku níže je porovnaní Vytvoření křivek obrysu dle směru a Promítnou křivky obrysu k rovině. Když promítáme obrys k rovině, vytvoří se nám křivky, které přímo leží v této rovině. Když ale vytvoříme obrys dle směru, získáme křivky, které nám opisují těleso vzhledem k zadanému směru. 32

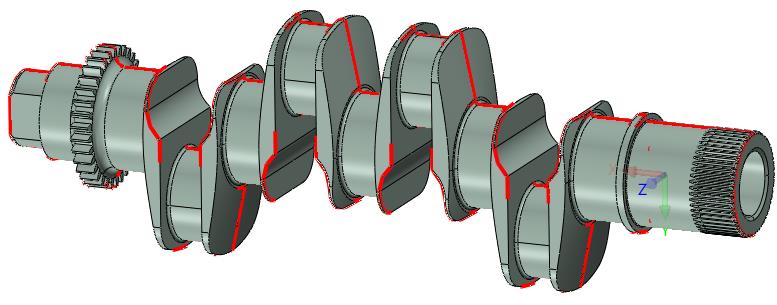

40 3D model a promítací rovina Pohled vzhledem na rovinu Křivky obrysu promítnuté do roviny Křivky obrysu získané ze směru pohledu 2. K vytvoření obrysu může být vybrán pouze jeden povrch Pro vytvoření obrysu povrch můžou být použity obě možnosti pro získání křivek obrysu. 3.3 Modul Tvar Vylepšené Sloučit 1. Sloučit je nyní možné i menší plochy, než je tolerance V předcházejících verzích bylo nutné snížit toleranci pro vykonání sloučení. ZW3D 2017 to udělá přímo. 33

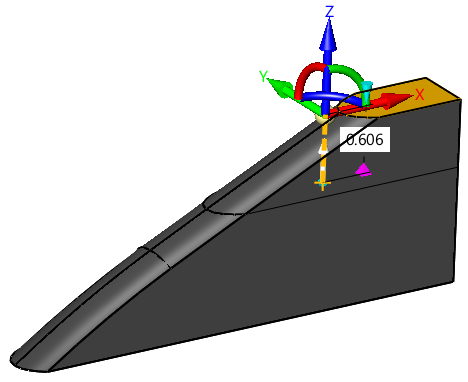

41 2. Vylepšené Sloučení pro případy přesahujících ploch nebo rohů. Tolerance rohů Před Zrychlení ukázek operace U složitých nebo velikých modelů trvalo dlouho, než se zobrazili předběžné výsledky sloučení. V této verzi jsou tyto ukázky zrychlené Rozšířené Prodloužení povrchu Prodloužení povrchu je vylepšené o tyto příznaky: lepší kontrola vlastních překřížení během prodloužení, rozšířený výpočet vzdálenosti, nabízí lepší výsledek. Tyto vylepšení se týkají Prodloužení povrchu, Prodloužení otevřeného tvaru a Přímé editace Vylepšená Přímá editace Prodloužený povrch a Přímá editace byli vylepšeny, zvláště Zjednodušit, DE Posuv a Nahradit. 34

42 1. Vylepšené výsledky pro zjednodušení ploch, které nejsou navzájem propojené. 2. Lepší zvládnutí pro DE Posuv 3. Rychlejší zpracování pro válcové plochy Vylepšené Zaoblení pro rychlejší práci a více případů 1. Rychlejší vytvoření zaoblení u velkých souborů Během zaoblování je někdy potřeba vidět výsledky. V této verzi je toto zobrazení rychlejší. 35

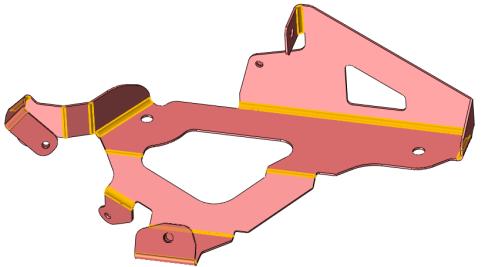

43 2. Vylepšené ukončení Zaoblení pro případ změny směru tangenciálnosti Bez použití možnosti Udržet zaoblení na hraně, se vytvoří zaoblení na válcové ploše jako na obrázku níže Podpora Importu a Exportu v Konfiguracích dílu 1. Nové Přidat všechny rozměry pro zapsání všech tvarů a jejich rozměrů do konfigurací dílu Slouží to pro lepší kontrolu tvarů a jejich rozměrů na jednom místě. Zde je také možné nastavit potlačení nebo exportovat konfigurace dílu do csv formátu. 2. Nové Import a Export tlačítko Je možné exportovat konfigurace dílu do formátu csv a pak použít Excel pro úpravu těchto hodnot. Je možné csv soubor zpětně importovat. 36

44 3.3.6 Různé 1. Tažená tyč vytvoří těleso i z uzavřené cesty. 2. Příkaz Oříznout je vylepšený o Prodloužení pro jednodušší práci. 3. Upravit Zaoblení obsahuje omezení pro úpravu pouze válcové nebo kulové plochy, a novou možnost Tolerance Přidané omezení slouží jako prevence před vybráním nevhodného prvku. Tolerance umožní přesnější úpravu zaoblení. Nastavení Tolerance obsahuje taktéž Upravit poloměr. 37

45 4. Variabilní vlastnosti nebo podmíněné potlačení je možné vidět ve zjištění závislostí 3.4 Modul Plechový díl Vylepšená Celá příruba Celá příruba má více vylepšených částí pro dosážení lepší kontroly nad vytvářením. 1. Přidané typy délky Přidané čtyři typy délky slouží pro lepší kontrolu rozměrů. Typ Znázornění Popis Standardní délka Definuje se samotná délka příruby. Vnější výška Výška příruby je daná jako kolmá vzdálenost mezi dolní části plechu a koncem příruby. 38

46 Vnitřní délka Výška příruby je daná jako kolmá vzdálenost mezi horní části plechu a koncem příruby. Extrapolovaná délka Délka příruby je definovaná od průsečíku dvou stran plechu. 2. Více parametrů pro S ohyb Při S ohybu jsou dostupné následující parametry: poloměr ohybu, úhel ohybu a výška/délka. Výška Délka 3. Možnost ručně upravovat rozměry Když chytíte kurzorem rozměr např. příruby, můžete jednoduše měnit velikosti. Nebo po dvojkliku na číslo můžete přepsat jeho velikost. 39

47 4. Nová možnost Přehodit přírubu Pokud vyberete špatnou stranu hrany pro přírubu, pomocí Přehodit přírubu rychle změníte její směr. 5. Upravené odsazení příruby Odsazení příruby na hraně s ostrým úhlem může být změněná např. takhle: 6. Vylepšené Uzavření rohu Vyřešit překrytí příruby slouží pro eliminaci překřížení např. v rohu. 40

48 7. Nové možnosti pro Uzavřít roh V této verzi lze přímo při vytváření příruby navolit parametry pro uzavření rohů. Neuzavřené Uzavřené Vylepšená Částečná příruba Částečná příruba má podobné vylepšení jako Celá příruba. 1. Přidané typy délky Stejné jako u Celé příruby. Standardní Vnější délka Vnitřní délka Extrapolovaná délka 41

49 2. Více parametrů pro S ohyb Stejné jako u Celé příruby. Výška Délka 3. Možnost ručně upravovat rozměry 8. Nová možnost Přehodit přírubu Vylepšená Tažená příruba Tažená příruba má rozšířené schopnosti pro cestu a okamžité uzavření rohů. 42

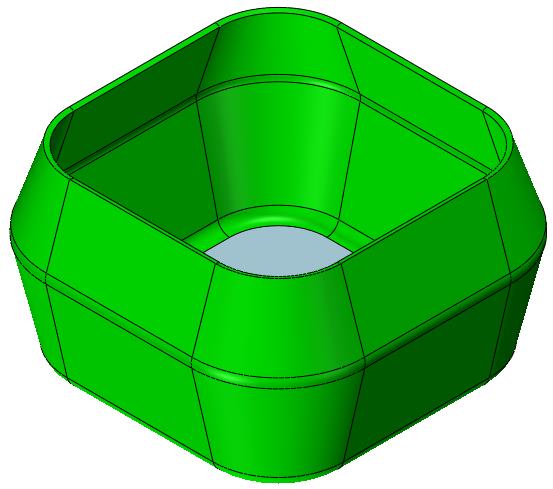

50 1. Podpora pro G0 cestu Přírubu je možné vytvořit pro desku s ostrými hranami. 2. Podpora pro tažení po uzavřené cestě Je možné vybrat hrany na desce, které tvoří uzavřený profil. 43

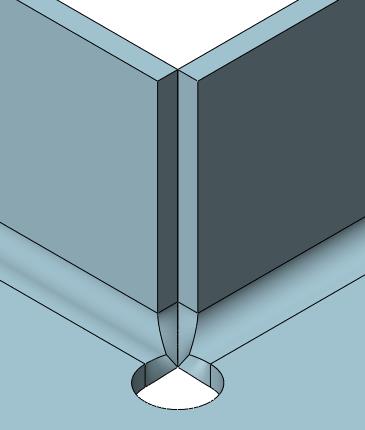

51 3. Podpora pro uzavření rohů Pokud je příruba tažená po G0 cestě, automaticky dochází k uzavření rohů. 4. Odsazení lze nastavit < 0 a upravit ho lze podle následujících profilů Čtyři rozdílné pozice pro připojení tažené příruby: Materiál uvnitř Materiál vně Přirození Odsazení Když je odsazení < 0, deska je změněná následovně: Originál Materiál uvnitř Materiál vně Odsazení < 0 44

52 3.4.4 Vylepšené Uzavřít roh Uzavřít roh bylo upraveno pro dosažení lepšího výsledku. 1. Náhled uzavření V této verzi je možné vidět náhled pro uzavření rohu. 2. Možnost pro nulovou mezeru V ZW3D 2017 je možné zadat nulovou mezeru mezi hranami. 45

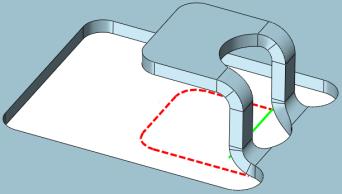

53 3. Uzavření rohu na vyduté části Když je příruba vytvořená na vnitřním rohu, dochází k překřížení těchto přírub. V této verzi to jde efektivně vyřešit Vylepšený příkaz Ohnout podél čáry Příkaz Ohnout podél čáry má lepší předpoklady i pro zdánlivě složité případy, poskytuje také nové vlastnosti, jako jsou: 1. Dvě nové pozice ohybu Typ Znázornění Popis Materiál uvnitř Ohybová čára je na vnější straně ohybu, ohyb bude vytvořen před čárou. Materiál vně Ohybová čára je na vnitřní straně ohybu, ohyb bude vytvořen za čárou. 46

54 2. Zobrazení plochy ohybu Při definovaní ohybu podél čáry se zobrazují na vybrané desce dvě čáry, které znázorňují část před a za ohybem. Originál Zobrazení plochy ohybu Výsledek 3. Vylepšené prodloužení ohybové čáry Je mnoho případů, jak může ohybová čára protínat desku. Automatické prodloužení ohybové čáry zaručí, že dostaneme dobrý výsledek. Na obrázku níže je ohybová čára pouze na jednom žebru. Když zvětšujeme poloměr ohybu, automaticky se nám přidávají další žebra podle potřeby. Původní Poloměr 1 Poloměr 5 Poloměr 10 Poloměr Nová Obruba Obruba je ohnutí plechu na vybrané hraně, která může sloužit např. pro větší bezpečnost. 1. Různé druhy obruby Všechny typy obrub mají vlastní nastavení rozměrů. 47

55 Uzavřeno Otevřený Uzavřená smyčka Otevřená smyčka Středová smyčka S ohyb Spirálový 2. Přehodit lemy pro změnu směru obruby Když vidíme, že obruba má opačný směr než chcete, přehozením lemu se změní směr. 3. Obrubu lze vytvořit na lineární hraně i oblouku 4. Možnost pro vytvoření mezery pro přizpůsobení sousední obruby 48

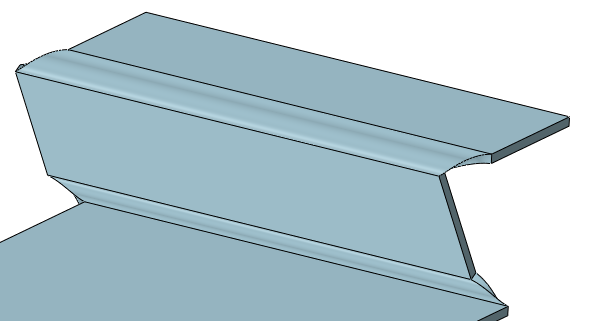

56 3.4.7 Nový Posuv Příkaz Posuv slouží pro vytvoření skoku s dvěma ohyby podle čáry a může zesílit pevnost. 1. Ohybová čára jako jedna úsečka Úsečka může být vytvořena ve skice nebo v drátovém modelu a může ležet na ploše nebo mimo ni. Když úsečka neleží na ploše, bude před ohnutím automaticky promítnuta na desku. Když úsečka neprotíná průmětem plochu desky, bude tato úsečka automaticky prodloužená. Je však doporučeno, aby aspoň část úsečky ležela v hranicích plochy desky. 2. Dva druhy ohnutí Jsou dvě možnosti pro ohyb. Držet délku během ohýbaní. To znamená, že délka ohýbaného plechu se po ohnutí nezmění. Držet délku ohybu. Znamená, že délka plechu se změní podle potřeby pro zachování původního rozměru. 49

57 Následující obrázek zobrazuje rozdíl mezi oběma typy ohybu. Typ Původní ISO Pohled Horní pohled Rozvinutý Držet délku během ohnutí Držet délku ohybu 3. Pět možností pro pozici Typ Legenda Popis Čára svinutí vnější Čára ohybu je zvenku ohybu a leží v průsečíku pevné i ohýbané části z vnější strany. Čára svinutí vnitřní Čára ohybu je zevnitř ohybu a leží v průsečíku pevné i ohýbané části z vnitřní strany. Čára svinutí středová Čára ohybu leží ve středu ohybu. Materiál uvnitř Čára ohybu leží na vnější straně materiálu. 50

58 Materiál vně Čára ohybu leží na vnitřní straně materiálu. 4. Přepínaní směru ohybu na jedné čáře Můžete si jednoduše pomoci zaškrnutí políčka Přehodit stacionární stranu změnit směr pro vytvoření ohybu Nové Prodloužit přírubu Prodloužit přírubu slouží pro protáhnutí existující příruby na desce z vybrané hrany. Příkaz lze použít pro prodloužení příruby, pokud nechcete upravovat vytvořené příruby nebo když máme importovaný tvar a není v něm definované vytvoření příruby. 1. Dvě metody prodloužení Původní Normální na hranu Podél hrany Metody prodloužení lze libovolně kombinovat pro oba konce příruby. 51

59 2. Prodloužení sousední příruby najednou Když použijeme metodu Podél hrany, lze použít možnost pro prodloužení sousední hrany, čímž bude automaticky prodloužena i tato hrana. 3. Materiál může být odebrán pro zkrácení příruby Z vybrané hrany lze odebrat materiál podle potřeby. 52

60 4. Tři způsoby definování vzdálenosti Můžeme použít tři možnosti pro ukončení prodloužení příruby. Dle hodnoty Přes až do Pro vybrané Prodloužení o hodnotu Prodloužení k hranici Prodloužení ke kontaktu ->Jak to funguje 1) Pomocí Přes až do můžeme uzavřít mezeru mezi sousedními přírubami. 2) Prodloužení příruby pro překrytí sousedních rohů. 53

61 3) Eliminace přetnutí sousedních přírub pomocí Přes až do Nový Zkosený ohyb Zkosený ohyb může změnit tvar příruby pro vyhnutí se kolizi s jinou přírubou nebo pro vytvoření mezery mezi přírubami, zvláště u importovaných tvarů. 1. Je možné zkosit jednu stranu, obě strany nebo symetrické zkosení. Oba Symetrické Obě strany 54

62 2. Dvě možnosti pro zúžení Typ Legenda Popis Lineární Ohnutý profil bude prodloužen lineárně. Tečný Ohnutý profil bude prodloužen tečně. 3. Dvě možnosti pro nastavení ohybu Typ Legenda Popis Úhel Úhel mezi plochou ohybu a plochou pevné desky. Odstup Přesah mezi plochou pevné desky a koncem plochy ohybu. 55

63 4. Rozšiřovat zúžení podél příruby Nerozšiřovat Rozšířit k první přírubě Rozšířit ke všem ->Jak to funguje 1) Eliminace přetnutí dvou sousedních přírub I bez použití Uzavřít roh nebo Prodloužení příruby jde odstranit přetnutí. 2) Změna profilu příruby Profil příruby lze změnit z obdélníku na lichoběžník. 56

64 Nová Normála řezu Normála řezu slouží pro odebrání materiálu. Na rozdíl od odebrání vysunutím, normála řezu vytvoří takový řez, který po rozvinu odpovídá realitě. 1. Dva typy promítnutí Jsou zde dvě možnosti pro projekci řezu. Typ Legenda Popis Normála na obě strany Profil je promítnut na vnitřní strany vytvářené díry. Normála na střed Profil je promítnut na střed plochy plechu. 2. Uživatelský směr promítnutí Přehodit stranu pro řez slouží po vyměnění stran pro zachování tvaru. 57

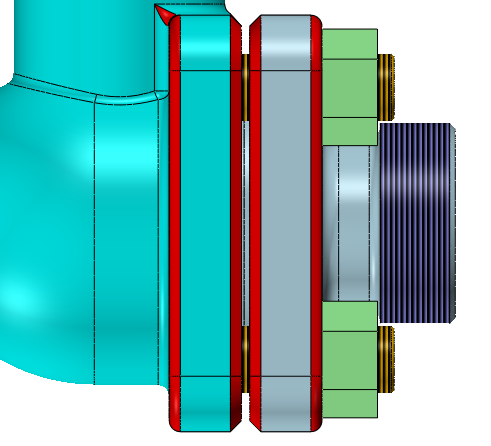

65 3. Způsoby definování hloubky řezu Kromě řezání na jednu stranu, dvě strany nebo symetricky, lze použít také další možnosti. Těmi jsou K bodu, K povrchu a Přes všechno. Stejně jako u klasického Vysunutí. 4. Více uzavřených profilů pro jeden řez Profil pro řez se může skládat z více uzavřených profilů, které se ale nesmějí protínat. Pokud je profil pro řez neuzavřený, můžete dostat špatný nebo žádný výsledek. ->Jak to funguje 1) Normála řezu na rozvinutém a nerozvinutém plechovém díle Příkaz Normála řezu je možné použít na rozvinutém i nerozvinutém díle, ale je potřeba myslet na to, že řezová plocha bude u každé z možností jiná. 58

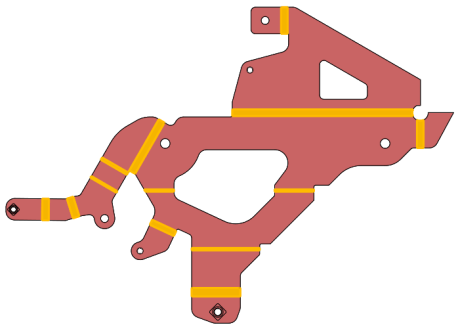

66 Ø20 profil pro řez na nerozvinutém díle Řez v nerozvinutém díle Rozvinutý díl Ø20 profil pro řez na rozvinutém díle Řez v nerozvinutém díle Rozvinutý díl Různé. 1. Shromáždění všech ohybů pro Svinout a Rozvinout Příkazy Svinout a Rozvinout teď obsahují navíc Shromáždit všechny ohyby pro vybrání všech ohybů jedním kliknutím. 3.5 Modul Sestava Zaoblení v sestavě Přesně jako funkce Díra sestavy přidá funkce Zaoblení v sestavě zaoblení na vybranou hranu komponentu v sestavě. Tato změna je viditelná POUZE v sestavě, původní komponent zůstává nezměněn. 59

67 ->Kde to najít Záložka Sestava > Základní úpravy > Zaoblení Zkosení v sestavě Podobně jako Zaoblení v sestavě se Zkosení v sestavě projeví pouze v sestavě. ->Kde to najít Záložka Sestava > Základní úpravy > Zkosit 60

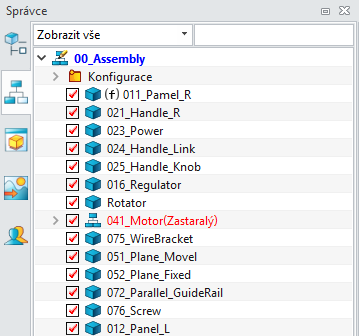

68 3.5.3 Vylepšená Regenerace komponentů Regenerace komponentů v režimu sestavy slouží pro usnadnění přímé regenerace vybraných dílů. Tímto se vyhnete aktivování každého komponentu a přehrávaní jednoho po druhém. 1. Auto Regenerace dílů pro spuštění regenerace zároveň s přehráním sestavy Regenerace během přehrání sestavy je vykonáváno pomocí Auto regenerace. Tuto možnost naleznete ve Vložit komponent. Nový režim sestavy Regenerace sestavy na začátku -> pokud není komponent aktuální, bude se regenerovat automaticky před potvrzením regenerace sestavy. Regenerace sestavy na konci -> pokud není komponent aktuální, bude se regenerovat ihned po skončení regenerace sestavy. Protože regenerace dílu probíhá až po regeneraci sestavy, mohou vlastnosti a zarovnání v sestavě zůstat opět neaktuální. Žádné -> Toto je default možnost. Použijete ji, pokud nepotřebujete sestavu během přehrávání regenerovat. Starý režim sestavy Jsou dostupné tři podobné možnosti jako v předchozích verzích. 2. Regenerace pro obnovení každého komponentu přímo Regenerovat komponent můžete kdekoliv chcete, není nutné jej otevírat nebo aktivovat. 3. Označení Zastaralý označuje, že komponent je potřeba regenerovat Když je komponent neaktuální, je označen červenou barvou a v závorce za názvem se objeví popis Zastaralý. 61

69 3.5.4 Vylepšená funkce Vložit komponent 1. Auto výběr pro díl/sestava Pokud Z3 soubor obsahuje pouze díly/sestavy, budou vybrány přímo pro vložení jako komponent. 2. Nová možnost pro Zarovnání Nulový bod Po kliknutí se nám objeví tyto možnosti: Bod Automaticky přidá bod spojení mezi vkládaný bod a bod na původním komponentu. Povrch/Základní rovina Pokud je vybrána možnost Povrch, vytvoří se vazba mezi vybraným povrchem a rovinou XY komponentu. Pokud je vybrána základní rovina, zarovná se počátek této roviny do počátku roviny XY. Nulový bod Komponent bude zcela zarovnán na nulový bod vybrané roviny a roviny XY komponentu. 62

70 3. Nové nastavení regenerace v sestavě Pro každý komponent je možné nastavit požadované regenerování. Nový režim sestavy Žádné Regenerovat sestavu na začátku Regenerovat sestavu na konci Starý režim sestavy Žádné Po vložení Na konci Přepínání mezi novým a starým režimem sestavy se zapíná/vypíná v Konfigurace > Díl > Nový režim sestavy Různé. 1. Příkaz Zrcadlit poskytuje možnost Zrcadlit jako celek Pokud je při zrcadlení tato možnost zvolena, zaručí to správné odzrcadlení celé sestavy jako jednoho tvaru. Což vylužuje možnost, že by byl nějaký komponent otočen nesprávně. Zrcadlit jako celek Zrcadlení jeden po druhém 2. Díl ze souboru s koncovkou.z3prt nemůže být přejmenován pomocí Přejmenovat díl Protože díl ze souboru s koncovkou.z3prt má stejný název jako daný soubor, nemůže být tento díl přejmenován. 63

71 3. Viditelnost plochy dílu nemůže být změněna pomocí Sestava Řezat Pokud je tvar komponentu vybran jako Nástroj pro řezání, nelze viditelnost tohoto tvaru uvnitř dílu změnit pomocí funkce Skrýt řezač. Tímto by se změnila viditelnost celého komponentu. 4. Použít materiál tvaru v Extrahovat tvar Tato nová možnost slouží pro zadání materiálu extrahovanému tvaru. Tento materiál je přenesen z aktuálního dílu. 5. Nové Upravit komponent pro záměnu s jiným komponentem z knihovny Po vložení komponentu z Knihovny dílů, můžete tento komponent zaměnit za jiní pomocí funkce Zaměnit komponent. Tento příkaz najdete po kliknutí pravým tlačítkem na díl z knihovny dílů. 6. Vytvořit nový soubor z dílu při vkládání z Knihovny dílů Po zvolení této možnosti, bude díl generován jako.z3prt soubor a bude vložen do sestavy. Je nutné tento soubor uložit do adresáře sestavy ještě před tím, než uzavřeme sestavu. 64

72 7. Auto přiblížení pro díl po aktivování Pokud dvojklikem aktivujete díl ze správce sestavy, bude nám tento díl automaticky na obrazovce přiblížen. 3.6 Modul Forma Nová možnost pro zadání cesty ke knihovně součástek Je možné zadat novou cestu pro vlastní knihovnu součástek. Tím ji oddělíme od původní knihovny. ->Kde to najít Záložka Forma > Nástroje > Konfig - Knihovna Podívat se přes Region Přes funkci Region je možné podívat se skrz každý zvolený povrch. Slouží to pro lepší nastavení ploch pro dutinu či jádro. 65

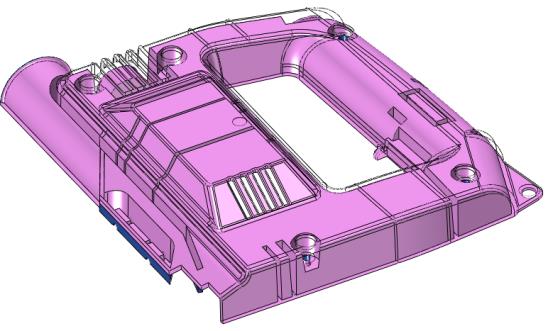

73 3.7 Modul Výkres Nové nastavení atributů pro promítnuté čáry Jednoduše zle změnit parametry promítaných křivek ve výkrese. Pod Atributy můžete měnit barvu, tloušťku nebo typy čar. ->Kde to najít Prostředí výkresu > Správce listů > Uzel pohledu > Uzel Sestava >Pravý klik na komponent Nové nastavení Hloubky v Řezu Po definování čáry řezu, můžete zvolit hloubku pro řez. Čímž ohraničíte část, kterou chcete vidět. 66

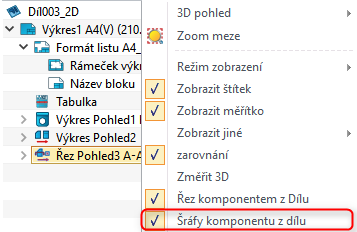

74 3.7.3 Nová možnost použít Šrafy komponentu z dílu pro řezový pohled Pokud vytváříte řezový pohled, můžete nastavit možnost pro šrafy. Pokud chcete nastavit šrafy pro řez individuálně, možnost Šrafy komponentu z dílu neaktivujete. Možnost Šrafy komponentu z dílu najdeme pod pravým klikem na pohled řezu ve správci listů. Pokud je možnost Šrafy komponentu z dílu neaktivní, můžete pravým klikem vybrat komponent ve správci listů a vybrat Nešrafovat. Pokud je možnost Šrafy komponentu z dílu aktivní, můžete aktivovat/neaktivovat možnost pro Šrafy na komponentech. Pokud komponent není šrafován je jeho název označen kurzívou. 67

75 ->Kde to najít Prostředí výkresu > Záložka Rozvržení > Plný řez/3d pojmenovaný řez Prostředí výkresu > Správce listů > Pravý klik na řezový pohled Prostředí výkresu > Správce listů > Uzel s řezy > Uzel Sestava > Pravý klik na každý uzel komponentu Nová funkce Měřítko a úhel dynamických šraf v modulu Zarovnané řezy Možnost Měřítko a úhel dynamických šraf najdeme v modulu Zarovnané řezy a slouží k vypočítání měřítka a úhlu šraf, stejně jako v Plný řez Nové nastavení pro asociativní model ve Výkresu Do výkresu mohou být vloženy pohledy z libovolních dílů. Pro přebrání atributů dílu, musí být vybrán pouze jeden model a to pomocí možnosti Asociativní model. ->Kde to najít 68

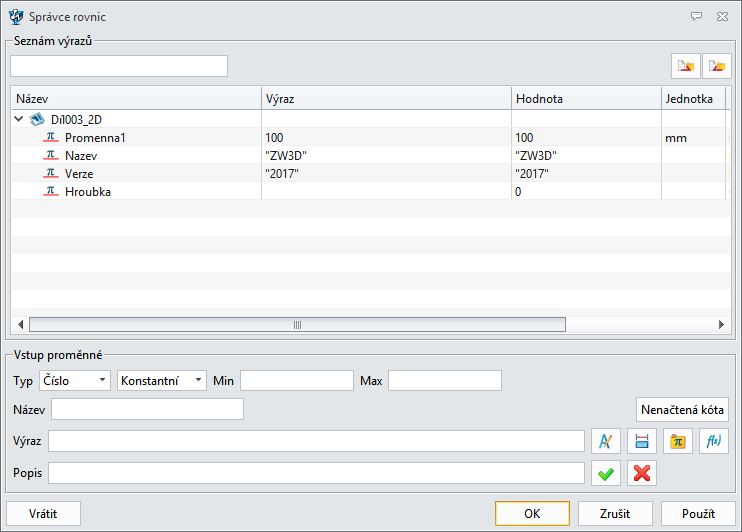

76 Prostředí výkresu > Správce listů > Pravý klik na Výkres > Atributy > Asociatívní model Nový Správce rovnic Stejně jako v prostředí dílu je Správce rovnic vylepšen i v prostředí výkresu. ->Kde to najít Výkres > Záložka Nástroje > Pomůcky ->Jak to funguje 1. Otevřete správce rovnic a vytvoříme novou proměnou typu číslo s názvem Drsnost s hodnotou

77 2. Záložka Kóta > Povrchová úprava. Vybereme entitu pro vložení značky, do políčka pro hodnotu drsnosti napíšeme: [$Drsnost] (bez uvozovek), a klikneme na OK pro dokončení. Teď můžeme hodnotu drsnosti měnit přes proměnné Nový formát pro odkazové proměnné Pokud se v kótě nebo textu odkazujete na proměnnou nebo atribut dílu, lze použít následující formát. 1. Definování desetinných míst a potlačení nuly na začátku Uživatelem zadaná reference: [$Variable%0.xU] Variable je název proměnné. % je oddělovač mezi proměnnou a nastavením formátu 0 je pro potlačení úvodní nuly (namísto 0.1 bude.1). 70

78 x je číslo pro definování počtu desetinných míst. U nebo u, slouží pro zobrazení jednotky proměnné. Například, A = mm je zapsané v textu jako [$A%0.2U], to znamená, že 0 nebude na začátku čísla a budou zobrazeny jen dvě desetinné místa. Výsledek tedy bude.12mm. Pokud je kóta odkazem na proměnnou, formát desetinného čísla je nastavený jako původní, ale je možné jej změnit. 2. Formát pro načtení času a data V následujících řádcích jsou opsané formáty pro čas a data. Formát: [part_startdate%d(l)t(s)] nebo [part_startdate%d(yy/mm/dd)t(hh/mm/ss)] part_startdate je název proměnné. % je oddělovač mezi proměnnou a nastavením formátu. D() označuje načtení data a T() načtení času. L, S, rr/mm/dd a HH/mm/ss jsou parametry vstupu pro nastavení formátu. Zde jsou nějaké příklady: part_startdate%d(l) -> Čtvrtek, 6. října, 2016 part_startdate%d(s) -> 8/10/2016 part_startdate%d(yy/mm/dd) -> 16/08/10 part_startdate%t(l) -> 11:45:02 part_startdate%t(s) -> 11:45 part_startdate%t(hh/mm/ss) -> 11/45/02 71

79 3.7.8 Vylepšený Kusovník 1. K dispozici je více atributů: Velikost, Délka, Šířka, Výška Velikost, délka, šířka a výška jsou nově přidané atributy. Na obrázku níže jsou zobrazeni příklady. Pokud tyto atributy nejsou v 3D modelu definovany, jsou kusovníkem automaticky vypočítány. 2. Ve sloupci lze kombinovat proměnné Kombinací několika původních sloupců dostaneme nový sloupec. Například, použijete sloupce délka, výška, šířka pro vytvoření nového sloupce jako kombinaci tří. Pomocí <TC_XXX> označíte, který sloupec vybíráte pro kombinaci. Například, Celkové náklady pak získáte vynásobením sloupců Cena a Množství (<TC_Quantity>*<TC_Cost>). Názvy proměnných v kusovníku je nutné psát v původním znění, tedy v angličtině. 72

80 3. Přizpůsobení ID Kusovníku Pokud kusovník používá pořadí sestavy a změníte něco uvnitř 3D modelu, ID v kusovníku mohou být také jednoduše změněny. Pokud ale vykonáváte nějakou změnu v označení ID, obnovení kusovníku nemá žádný efekt. Je potřeba pravým tlačítkem kliknout na políčko s ID, které jsme změnili a vybrat možnost Obnovit původní hodnotu 4. Více nových možností pro tažení Kusovníku Upravovat rozměry sloupců nebo řádků jde v této verzi jednoduše, chycením čáry a zarovnaním k titulnímu bloku nebo k rámečku výkresu. 73

81 4 CAM 4.1 Souhrn nových funkcí v CAM ZW3D CAM obsahuje 2~5osé obráběcí moduly s flexibilními a obsáhlými obráběcími strategiemi. Naučit se a používat NC CAM software, který se nejvíce používa při výrobě nástrojů, automobilovém průmyslu a výrobě forem je jednoduché. Tento dokument popisuje nejvýznamnější vylepšení v CAM modulu a nové funkce v nové verzi ZW3D Nová operace Rovinné dokončování Pro obrábění rovinných ploch, pro vytvoření efektivnějších a spolehlivějších drah na rovinném povrchu. Operace Profil a Gravírovaní plochy podporuje uživatelsky definovaný nástroj Dovoluje uživatelům definovat jejich vlastní nástroje a použít tyto nástroje pro výpočet drah nástroje v operaci Profil a Gravírovaní plochy. Podporuje také ověření tělesa obráběcího procesu. Simulace Frézování-Soustružení Podpora simulace Frézování a Soustružení najednou Nové Stoupání rampy v operaci Rampa Nastavení v operaci rampa jsou nyní uživatelsky přívětivější. Různé Některá další vylepšení, která umožňují uživatelům efektivnější a stabilnější práci. Především Zesílený přístup k rovinám v Z úrovni přidána volba v operaci Z úroveň. Pokud je tato volba zapnuta, umožňuje detekci všech rovin automaticky a zaručí, že nástroj bude počítat se všemi rovinami. Dávková kalkulace podporuje import na jedno kliknutí 4.2 Nová operace Rovinné dokončování Verze ZW3D 2017 nabízí novou operaci Rovinné dokončování pro efektivnější vytvoření obrábění na rovinných plochách. Nová operace Rovinné dokončování je schopna detekovat všechny rovinné povrchy s určenou tolerancí plochy automaticky a poté vytvořit dráhy nástroje pro všechny rovinné povrchy v jedné operaci nebo vytvořit dráhy nástroje pro rovinné povrchy dle limitujících parametrů. 74

82 Podporuje také funkci referenčního nástroje pro vyčištění rohů rovinné plochy použitím menšího nástroje, který navazuje na větší nástroj. Jsou podporovány dva typy vzoru dráh pro tuto operaci. Jedním je vzor Cik-Cak a druhým je vzor koncentrický. Oba tyto dva vzory jsou znázorněny na následujícím obrázku: 75

83 Volba Dokončování dna umožňuje uživatelům vytvořit dvě dráhy nad sebou, pro předdokončení se specifickou hodnotou kroku. Pro tuto operaci jsou doporučeny válcové a toroidní nástroje. Dále jsou k dispozici nové parametry vytvořeny pro větší flexibilitu této operace. Parametry jsou vypsány níže, ve stejném pořadí jako v operaci: Typ dráhy: Tato volba slouží pro určení typu dráhy, který má být použit. Koncentrický nebo Cik-Cak. Vynechat díry TDU: Slouží pro filtrování některých drah nástroje v malých oblastech. A to vložením poměru mezi průměrem nástroje a oblastí jednoho plochého regionu. 76

84 Zvenčí dovnitř: Pro definování drah na hranici nebo kolem hranice. Boční čištění: Vzdálenost mezi dokončovací dráhou a hrubovací dráhou. Dokončení dna: Pokud zadáte velikost Z kroku pomocí této volby, bude přidána další dráha v Z ose. Jak to funguje Klikněte na ikonu operace Rovinné dokončování a vytvořte vlastnost Plochá oblast pro přidání do téhle operace. Poté můžete vybrat nástroj pro vytvoření drah. Poznámka 1. Plochá oblast je nezbytná vlastnost pro tuto operaci. Vlastnost Profil může být použit pro definování oblasti obrábění a používá se pro limitování drah nástroje v rámci vlastnost profil. 77

85 Poznámka 2. Plochá tolerance je použitá pro extrahování povrchů, jejichž rozdíl výšky je pod uvedenou hodnotou tolerance pro vytvoření ploché oblasti. 4.3 Operace Profil a Gravírování plochy podporují uživatelsky definovaný nástroj Mnoho uživatelů z oblasti obrábění dílů a dřeva potřebují, aby operace Profil a Gravírování plochy podporovaly uživatelsky definovaný nástroj. Výčet některých klíčových vlastností, které nabízí nová verze: Uživatelé si můžou sami definovat jakýkoli tvarový nástroj v knihovně nástrojů. Definovaný nástroj může být použit pro výpočet drah v operaci Profil a Gravírování plochy Ověření tělesa podporuje simulaci výsledku obrábění použitím těchto nástrojů 78

86 4.3.1 Uživatelsky definovaný nástroj Novou volbu Definováno uživatelem naleznete v definici nástroje, přidat do Subtypu. Uživatelé mohou kliknout na tlačítko Přidat a přidávat čáry nebo oblouky dle potřeby pro vytvoření požadovaného tvaru nástroje. Obrázek dále zobrazuje pořadí čar a pravidla pro definování uživatelského nástroje a jeho parametrů. 79

87 Délka čáry: délka rovné čáry Úhel: Počáteční úhel pro segment čáry nebo oblouku. Vrchol úhlu je v počátečním bodě segmentu, 0 stupnů vždy začína z x záporného směru (viz. obrázky níže) Níže je příklad pro názornost. Poloměr: Poloměr oblouku Tažení: Stupně centrálního úhlu 80

88 Poznámky: 1. První segment začíná na ose nástroje a je nutné nakreslit poloviční řez daného nástroje. 2. Další segment vždy začíná z koncového bodu předešlého segmentu. 3. Čára a oblouk mohou být v jednom segmentu jako číslo 3 v tomhle příkladu. Ale jen za předpokladu, že velikost úhlu je stejná Výpočet drah v operací Profil a Gravírování plochy Dvě operace podporují použití uživatelsky definovaného nástroje pro výpočet drah. Jednou z nich je operace Profil v 2x Frézování. Druhou operací je Gravírování plochy, která je v 3X Nurbs modulu (skrytý modul). Poznámka. Pro výpočet drah u těchto dvou operací, jsou vždy extrahovány maximální průměry a nejnižší body uživatelsky definovaného nástroje. 81

89 4.3.3 Ověření tělesa s uživatelsky definovaným nástrojem Ověření tělesa podporuje simulaci výsledku obrábění uživatelsky definovanými nástroji. 4.4 Simulace Frézování-Soustružení V ZW3D 2017 je podporována simulace Frézování a Soustružení najednou. 82

90 4.5 Nové Stoupání Rampy v operaci Rampa V předešlé verzi nebyla žádná volba pro Z krok a přímou definici Z kroku. Pro uživatele bylo náročné definovat Z velikost kroku s použitím Úhlu nájezdu. Dále nebylo podporováno vytvoření drah nástroje pro více regionů se stejnou velikostí kroku. (viz. obrázek níže - výsledek nastavení Úhel nájezdu) Pro vylepšení operace z pohledu uživatele, byla přidána nová volba Stoupání rampy. Toto umožňuje zadat hodnotu Z kroku přímo a umožňuje vytvořit dráhy pro rozdílné regiony se stejnou velikostí Z kroku. (viz. obrázek níže) 83

91 4.6 Různé Zesílený přístup k rovinám v operaci Z úroveň V předešlé verzi bylo nutné manuálně vybrat roviny pro definování rovinných ploch při vytváření stejného přídavku na požadovaných rovinách. Pokud díl obsahuje hodně rovin, je náročné je všechny manuálně vybírat. Pro ulehčení práce byla přidána nová volba Synchronizovat s rovinami, která detekuje roviny automaticky. 84

92 V předešlé verzi se používala volba Synchro Zúroveň pro manuální výběr bodů na rovinách. Nyní jenom zvolíte volbu Synchronizovat s rovinami a tato funkce je již všechny detekuje automaticky Dávkový výpočet podporuje import jedním kliknutím Ve verzi ZW3D 2017 mohou být všechny dávkové výpočty drah nástroje importovány najednou, kliknutím na nově přidané tlačítko Importovat Vše. 85
