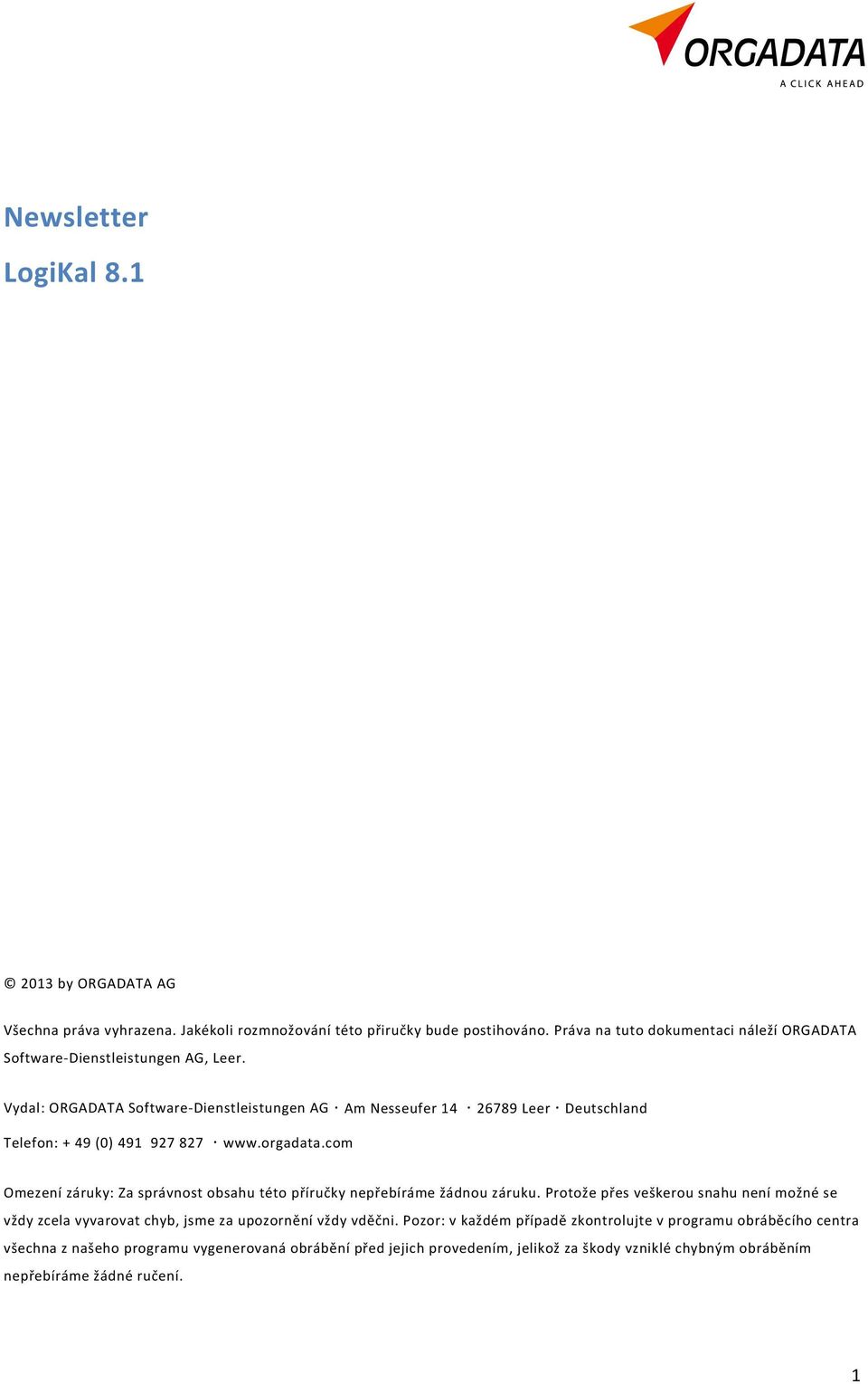

1 Newsletter LogiKal by ORGADATA AG Všechna práva vyhrazena. Jakékoli rozmnožování této přiručky bude postihováno. Práva na tuto dokumentaci náleží ORGADATA Software-Dienstleistungen AG, Leer. Vydal: ORGADATA Software-Dienstleistungen AG Am Nesseufer Leer Deutschland Telefon: + 49 (0) Omezení záruky: Za správnost obsahu této příručky nepřebíráme žádnou záruku. Protože přes veškerou snahu není možné se vždy zcela vyvarovat chyb, jsme za upozornění vždy vděčni. Pozor: v každém případě zkontrolujte v programu obráběcího centra všechna z našeho programu vygenerovaná obrábění před jejich provedením, jelikož za škody vzniklé chybným obráběním nepřebíráme žádné ručení. 1

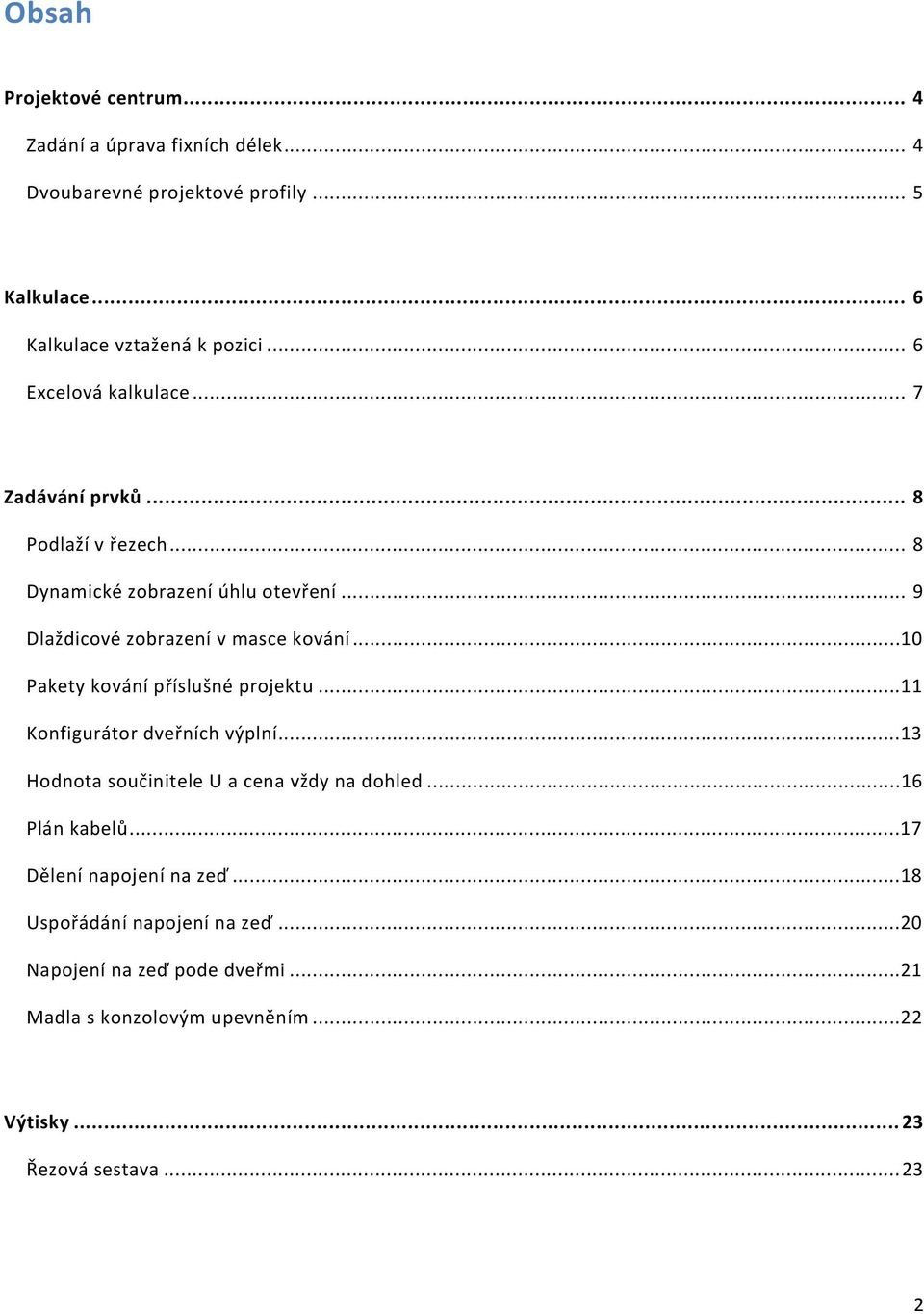

2 Obsah Projektové centrum... 4 Zadání a úprava fixních délek... 4 Dvoubarevné projektové profily... 5 Kalkulace... 6 Kalkulace vztažená k pozici... 6 Excelová kalkulace... 7 Zadávání prvků... 8 Podlaží v řezech... 8 Dynamické zobrazení úhlu otevření... 9 Dlaždicové zobrazení v masce kování...10 Pakety kování příslušné projektu...11 Konfigurátor dveřních výplní...13 Hodnota součinitele U a cena vždy na dohled...16 Plán kabelů...17 Dělení napojení na zeď...18 Uspořádání napojení na zeď...20 Napojení na zeď pode dveřmi...21 Madla s konzolovým upevněním...22 Výtisky Řezová sestava

3 Vlastní databanka Rozdělení nákladů jako předvolba nových projektů...24 Hmotnost skla jako vztažná veličina Rozdělení nákladů a Dalších nákladů...25 CNC Volné skupiny opracování...26 Aktivování/deaktivování systémových skupin...30 MeasureMe Nové předpisy týkající se stavebních výrobků

4 Projektové centrum Zadání a úprava fixních délek U fixních délek můžete nyní současně zadávat nebo upravovat více profilů. Označte více artiklů a stiskněte klávesu Enter. V následném okně můžete zadávat nebo měnit parametry. 4

5 Dvoubarevné projektové profily Klikněte v souborovém menu projektového centra na Projekt -> Projektové artikly -> Projektové profily. Pod polem Rozvin najdete nyní dvě další pole s označením Rozvin vnitřní a Rozvin venkovní. 5

6 Kalkulace Kalkulace vztažená na pozici V nové verzi programu můžete kalkulovat prvky nově také jen se zřetelem k pozici samotné. Při tomto způsobu kalkulace nejsou brány v potaz ani rozdělované náklady, ani přirážky z optimalizace přířezu. Ty musejí být zadány jako pevné hodnoty v kalkulačních datech. Tak máte ceny už během zadávání prvku vždy k dispozici. Při založení nového projektu aktivujte funkci Kalkulace vztažená na pozici. Cena pozice se při zadávání prvků zobrazuje vlevo nahoře. 6

7 Excelová kalkulace Kalkulaci Logikalu je nyní možné také vypisovat do Excelu. Klikněte v projektovém centru ve sloupci Vyhodnocení na funkci Excelová kalkulace. 7

8 Zadávání prvků Podlaží ve výkresech řezů Ve výkresech řezů jsou nyní zobrazována také podlaží, pokud je u svislého řezu zvoleno úplné zobrazení skel a řez je veden přes celou výšku prvku. 8

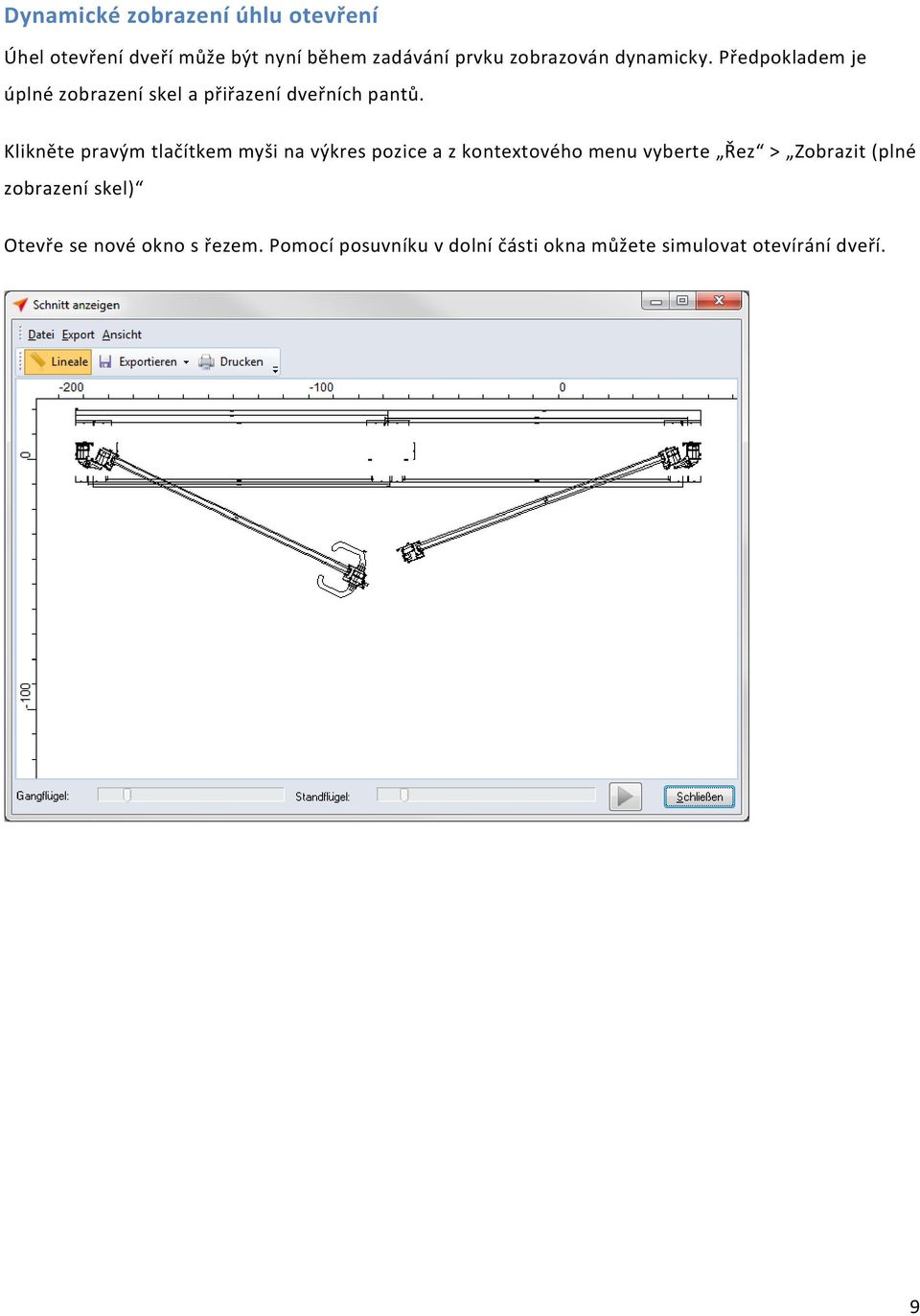

9 Dynamické zobrazení úhlu otevření Úhel otevření dveří může být nyní během zadávání prvku zobrazován dynamicky. Předpokladem je úplné zobrazení skel a přiřazení dveřních pantů. Klikněte pravým tlačítkem myši na výkres pozice a z kontextového menu vyberte Řez > Zobrazit (plné zobrazení skel) Otevře se nové okno s řezem. Pomocí posuvníku v dolní části okna můžete simulovat otevírání dveří. 9

10 Dlaždicové zobrazení v masce kování Ve výběru kování můžete zobrazovat artikly ve formě seznamu nebo jako dlaždice. Klikněte pravým tlačítkem myši v seznamu artiklů a pod bodem Náhled vyberte Dlaždice, nebo použijte malé tlačítko vpravo nad výběrovým polem. 10

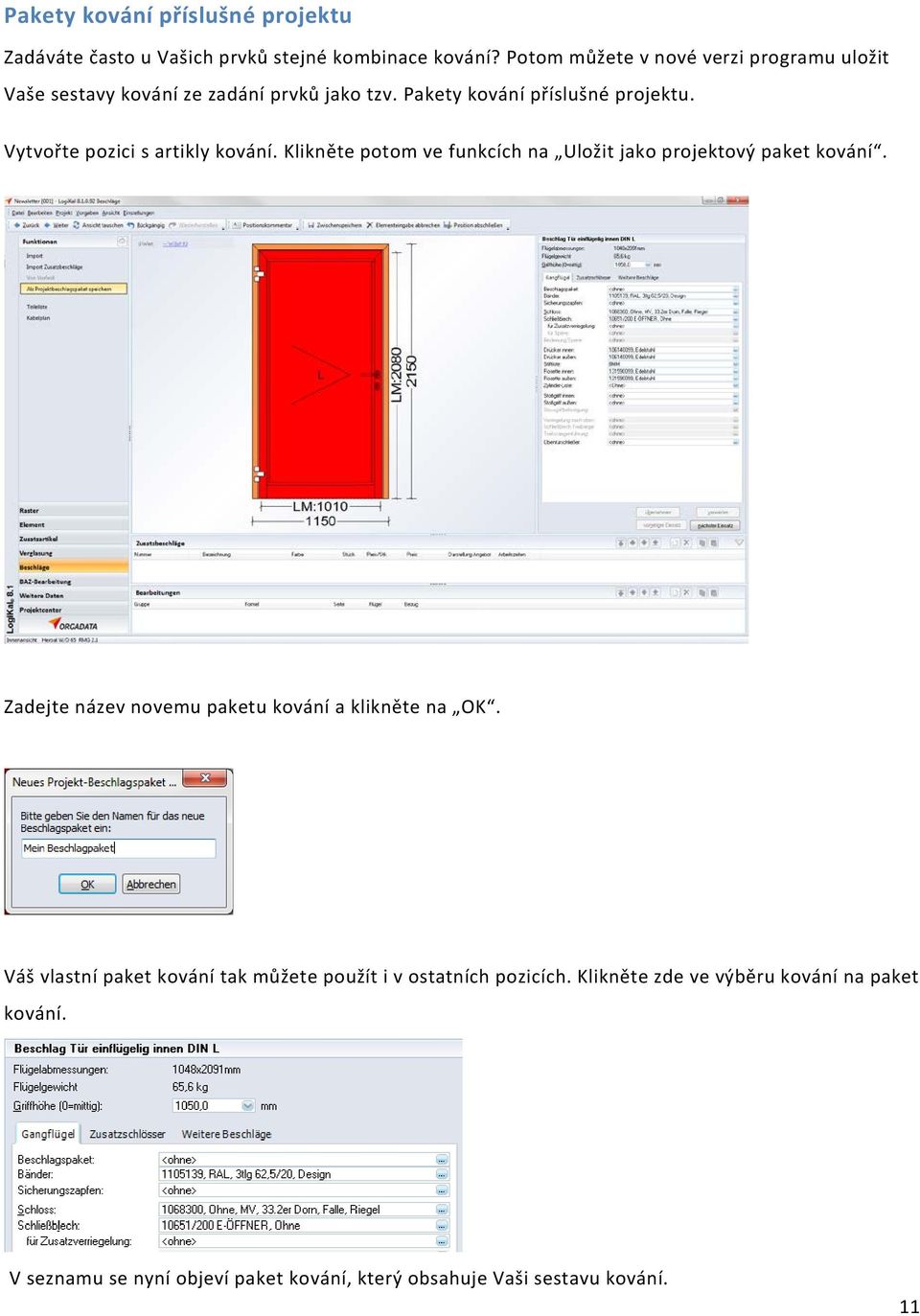

11 Pakety kování příslušné projektu Zadáváte často u Vašich prvků stejné kombinace kování? Potom můžete v nové verzi programu uložit Vaše sestavy kování ze zadání prvků jako tzv. Pakety kování příslušné projektu. Vytvořte pozici s artikly kování. Klikněte potom ve funkcích na Uložit jako projektový paket kování. Zadejte název novemu paketu kování a klikněte na OK. Váš vlastní paket kování tak můžete použít i v ostatních pozicích. Klikněte zde ve výběru kování na paket kování. V seznamu se nyní objeví paket kování, který obsahuje Vaši sestavu kování. 11

12 12

13 Konfigurátor dveřních výplní Při vytváření dveří můžete nyní sáhnout po Konfigurátoru dveřních výplní Rodenberg. Vyberte tedy v masce zasklení ve výběru Výplně položku Dveřní výplně Rodenberg. 13

14 14

15 Za pomoci konfigurátoru bude definována výplň dle zadání dodavatele Rodenberg a vrácena do LogiKalu s obrázkem, cenou atd. Pro úpravu již zadané dveřní výplně vyberte ve výběru Dveřní výplně položku Upravit dveřní výplň. Dostanete se opět do konfigurátoru dodavatele Rodenberg. Zajímá-li Vás použití této funkce, obraťte se pro zřízení potřebného rozhraní na firmu Rodenberg. 15

16 Hodnota součinitele U a cena vždy na dohled Při zadávání prvku můžete mít nyní během vytváření pozice hodnotu součinitele U a cenu stále viditelnou. Cena je zobrazena pouze tehdy, je-li aktivována kalkulace vztažená na pozici (viz strana 4). Pro aktivaci tohoto zobrazení klikněte v souborovém menu na Náhled -> Součinitel prostupu tepla U a Náhled -> Cena. 16

17 Plán kabelů Nnyí můžete po zadání elektrických dílů vytvořit také plán kabelů. Nejdříve zadejte na záložce Další kování díly jako kabelové přechody, vývody a elektrická ovládání. Potom klikněte v zadání kování na příkaz Plán kabelů. 17

18 Dělení napojení na zeď Nyní můžete dělit také napojení na zeď. U oken a dveří klikněte v seznamu funkcí na Dělení profilů a na výkresu pozice vyberte napojení na zeď. Otevře se nové okno. Určete, které napojení na zeď má být rozděleno. Následně určíte, na jakém místě má být napojení na zeď rozděleno. 18

19 U fasád klikněte ve sloupci funkcí na Dělení napojení na zeď a na výkresu pozice vyberte příslušné napojení na zeď. Další postup je stejný, jako pro okna a dveře. 19

20 Uspořádání napojení na zeď V zadávání prvků je nyní pět variant, jak přiřadit napojení na zeď. 1. Všechna stejná 2. Vpravo, vlevo a nahoře stejná 3. Vpravo a vlevo stejná 4. Každé jiné 5. Z jiné pozice 20

21 Napojení na zeď pode dveřmi U dveří mohou být nyní napojení na zeď použita i vespod. 21

22 Madla s konzolovým upevněním Nyní mohou být zadávána také madla, jež jsou upevňována na konzolách. Díly příslušenství jsou uvažovány do výstupů, kromě toho je současně vypočítána požadovaná délka madla a jsou generována příslušná obrábění. 22

23 Výtisky Řezová sestava LogiKal 8.1 nabízí plně automatické rozeznání různých řezů z celého projektu a jejich výstup ve formě Řezové sestavy. V projektovém centru klikněte ve sloupci Vyhodnocení na Řezová sestava. Řezy budou u každé pozice označeny a dány do výstupu ve formě katalogu. 23

24 Vlastní databanka Rozdělení nákladů jako předvolba nových projektů Klikněte v souborovém menu na Vlastní databanka -> Globální předvolby -> Rozdělení nákladů. Otevře se nové okno. Zde můžete stanovit rozdělení nákladů projektu. 24

25 Hmotnost skla jako vztažná veličina Rozdělení nákladů a Dalších nákladů V Rozdělení nákladů a v Dalších nákladech je nyní k dispozici další vztažná veličina (na kg (hmotnosti skla)). 25

26 CNC Volné skupiny obrábění Založte v Databázi CNC volná obrábění a slučte je do volné skupiny obrábění. V zadávání prvku v masce CNC obrobení klikněte na tlačítko Import. Zadejte další údaje pro průběžné opracování jako např. vzdálenost od okraje, délka nebo max. rozteč. 26

27 Z jednotlivých obrábění byla vytvořena nová volná skupina. Vpravo od seznamu opracování můžete ještě změnit některá data nové skupiny. 27

28 Tuto volnou skupinu můžete nyní také kopírovat a znovu vložit na jinou tyč. Pro zobrazení jednotlivých obrábění této svázané skupiny klikněte pravým tlačítkem myši na volnou skupinu a použijte možnost Roztrhnout skupinu. Nato se v seznamu zobrazí jednotlivé volné skupiny. 28

29 Vícenásobným výběrem můžete nyní ze seznamu vymazat jednotlivé skupiny. Pokud tyto jednotlivé volné skupiny znovu roztrhnete, zobrazí se Vám jednotlivá volná opracování, které obsahují. 29

30 Aktivování/deaktivování systémových skupin Skupiny nyní můžete aktivovat nebo deaktivovat také vícenásobným výběrem. 30

31 MeasureMe Nyní je k dispozici aplikace pro zaměřovací rozměry společnosti Orgadata. Podrobný popis k tomuto tématu si můžete stáhnout z následujícího odkazu. 31

32 Nové předpisy týkající se stavebních výrobků Od 1. července 2013 platí nové předpisy týkající se stavebních výrobků. V projektovém centru klikněte na nějakou pozici pravým tlačítkem myši a zvolte Upravit -> Data pro CE. Podrobný popis k tomuto tématu si můžete stáhnout z následujícího odkazu. 32
