TIP-ON pro dvířka. Komfort otvírání s integrovaným seřízením mezery dveří.

Transkript

1 TIP-ON pro dvířka Komfort otvírání s integrovaným seřízením mezery dveří

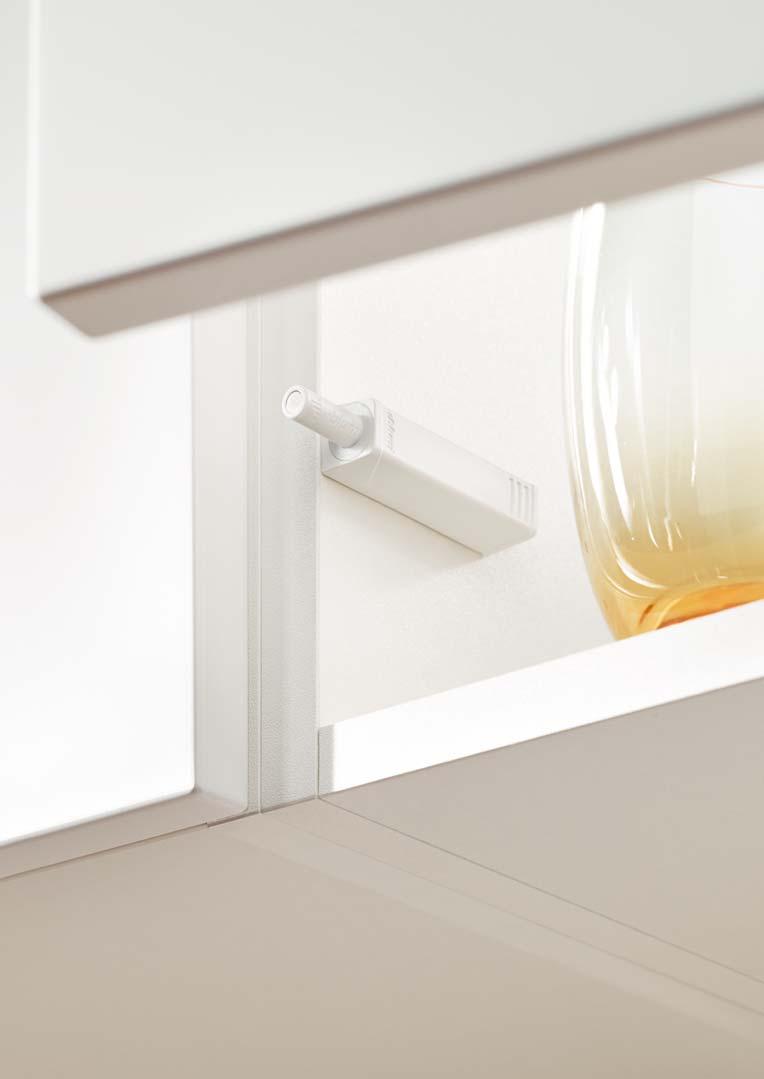

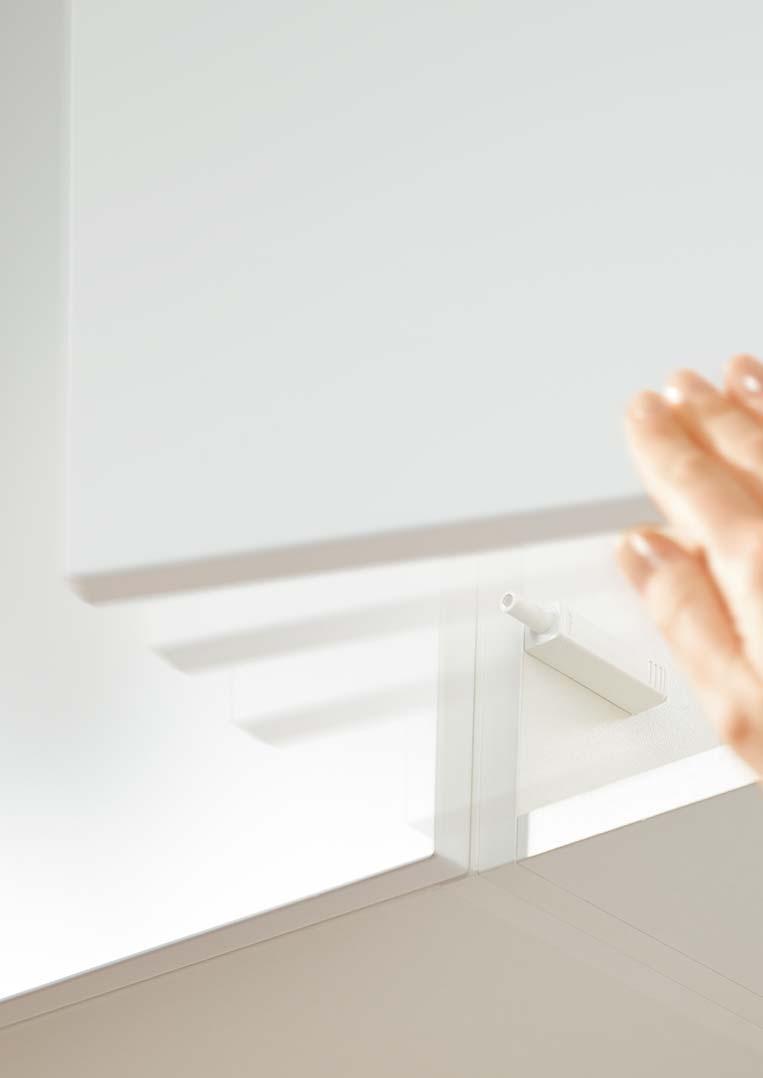

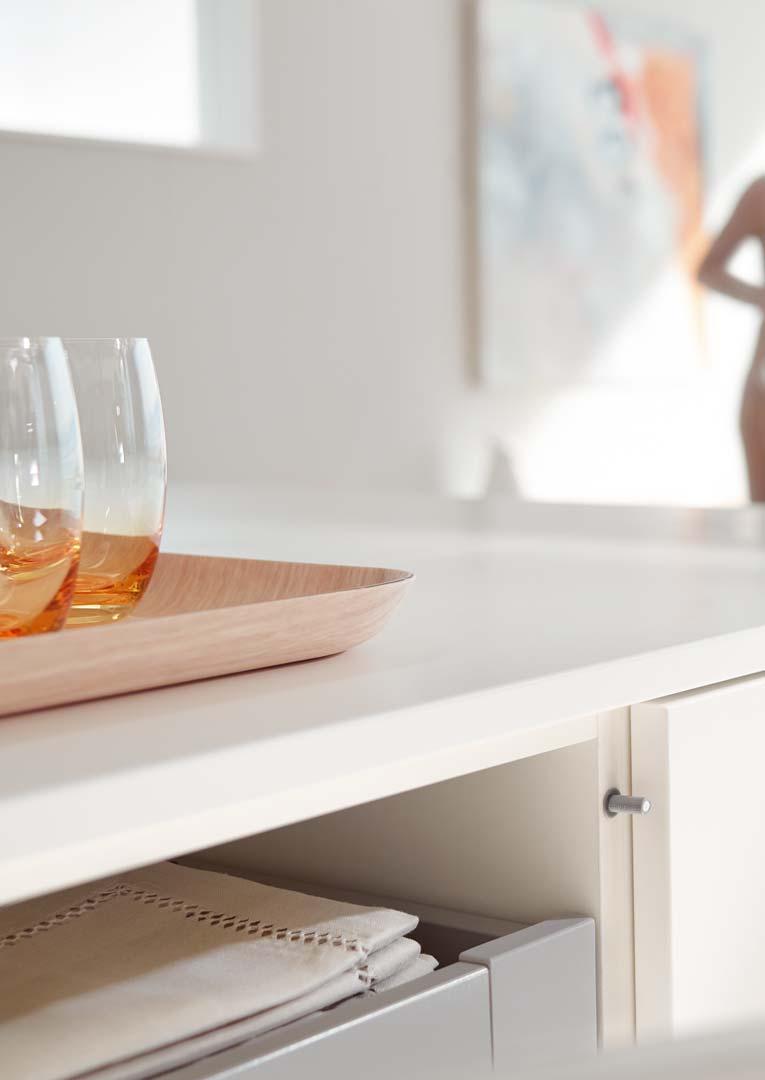

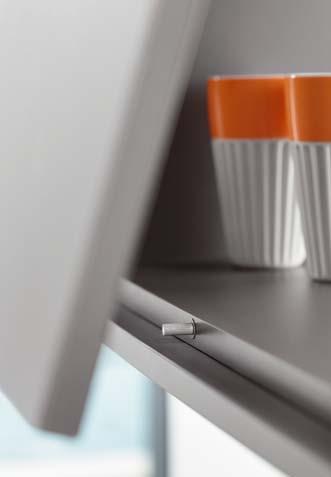

2 Jednoduché otvírání krátkým ťuknutím S TIP-ON, mechanickým otvíráním firmy Blum, se bezúchytková čela otvírají jakoby samy od sebe stačí na ně jen krátce zlehka ťuknout. Pro zavření na čílko lehounce zatlačte. Pro optimální komfort pohybu u dvířek je výborná kombinace TIP-ON s osvědčeným závěsem CLIP top bez pružin. S TIP-ON je možné realizovat rovněž výklopy AVENTOS. 2

3 Obsah 4 Sortiment 6 Příklady využití 8 Montáž a seřízení 10 Informace k objednávání 13 Pokyny k montáži 14 Společnost Blum 3

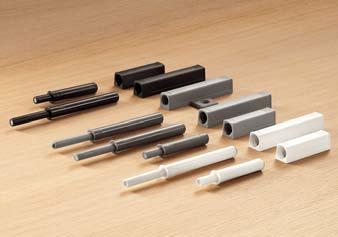

4 Rozšířený sortiment Komplexní sortiment barevných variant a adaptérů má pro dvířka a výklopy AVENTOS vždy k dispozici vhodnou jednotku TIP-ON. V závislosti na účelu můžete modul TIP-ON využívat jako verzi se zkrácenou nebo prodlouženou délkou, verzi k zavrtání nebo s adaptérem. Seřízení mezery dveří je integrováno u všech typů provedení. Jednotné začlenění do vnitřku korpusu přináší ještě více možností provedení a uspořádání, a rovněž vysoký komfort pohybu. 4

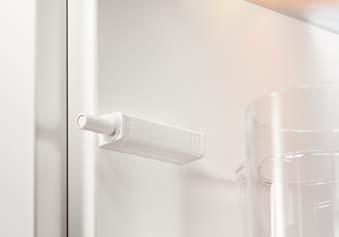

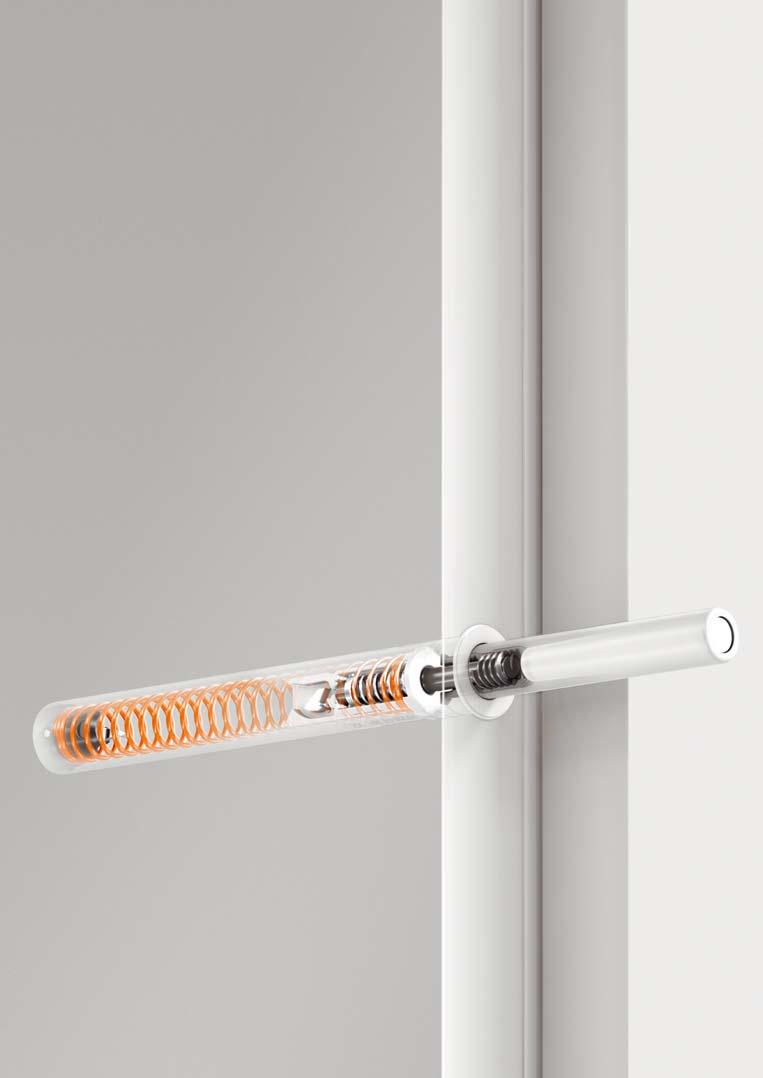

5 Seřízení dvířek bez nářadí Seřízení (+4/-1 mm) je v modulu TIP-ON integrováno, a tudíž jej najdete i v TIP-ON k zavrtání. Dvířka seřizujeme otáčením vyhazovače, jako pomůcka pro orientaci přitom slouží dorazové pozice. +4/ 1 mm Rozšířený sortiment adaptérů Pro stále štíhlý design můžete kombinovat TIP-ON ve verzi zkrácené nebo prodloužené délky s vhodným adaptérem. Díky přímočaré pravoúhlé kontuře působí TIP-ON čistě, hladce, decentně. Harmonická integrace TIP-ON se dá optimálně přizpůsobit vnitřku korpusu. TIP-ON pro Vás máme ve třech barevných variantách hedvábně bílá, platinově šedá a Terra černá; díky tomu TIP-ON znamená obrovský prostor pro všemožné způsoby pojetí a ztvárnění, a rovněž pro včlenění do nábytku. 5

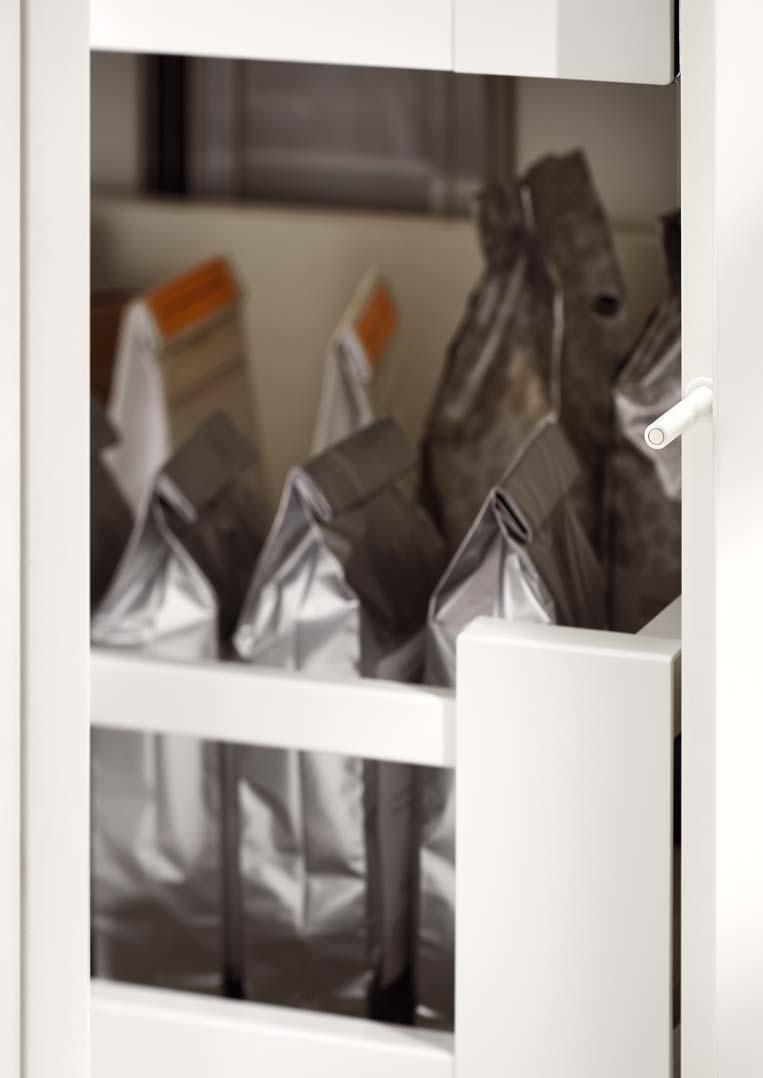

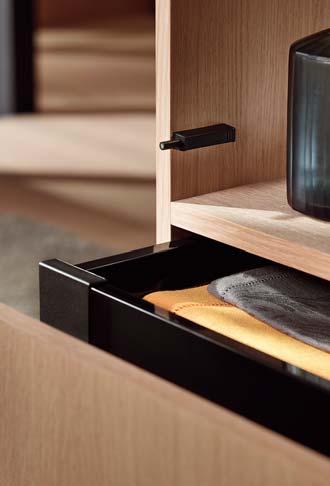

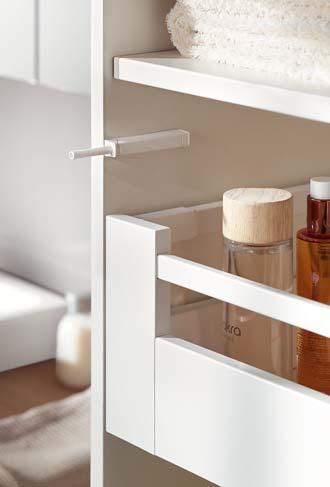

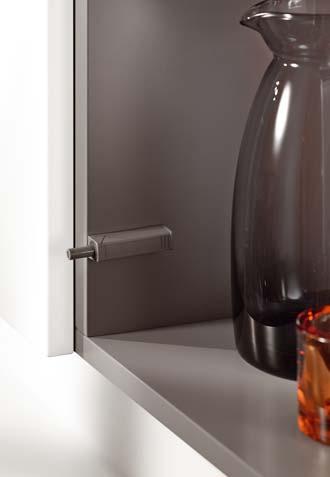

6 Univerzální možnosti využití Rozšířený sortiment TIP-ON teď znamená ještě více možností pojetí a realizace bezúchytkových dvířek i výklopů ve všech místnostech Vašeho domova. Není důležité, zda jako varianta k zavrtání nebo v kombinaci s adaptérem; pro TIP-ON je vždy charakteristický komfort pohybu. S TIP-ON můžete harmonicky vzájemně přizpůsobovat jednotlivé komponenty uvnitř korpusu podle ostatních. Pro více volnosti pojetí a uspořádání v nábytku, například v kuchyni, jídelně, obývacím pokoji nebo v koupelně. 6

7 7

8 Komfortní zpracování V podobě integrovaného seřízení mezery dvířek nabízí TIP-ON vytříbenou techniku s vysokým komfortem nastavení. Pro montáž jsou k dispozici speciální šablony firmy Blum. Zpracování bude s těmito šablonami ještě snazší a TIP-ON bude fungovat ještě dokonaleji. 8

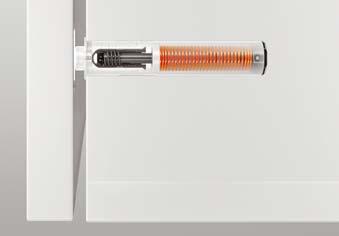

9 Jednoduchá montáž Vrtací šablona pro BLUMOTION a TIP-ON Vám výborně pomůže při vyvrtávání horizontálních montážních pozic TIP-ON pro dvířka a výklopy. Optimální funkční ochrana TIP-ON má uzavřený kryt, což umožňuje bezvadnou instalaci a všechny funkční části uvnitř TIP-ON jsou perfektně chráněny. Naproto přesný přenos parametrů Montážní pozici odečtete přímo ze spodku adaptéru. Alternativně Vám při definování rozměrů pomůže dorazový úhelník. Univerzální zpracování Pro instalaci adaptérů použijte nejlépe vruty do dřevotřísky nebo eurošrouby pro variabilní zpracování. Bezpečné zavírání Kontaktní destička slouží jako protikus k TIP-ON a na dvířka ji nainstalujete našroubováním nebo nalepením. Magnet TIP-ON zajistí bezpečné zavírání čílka. Integrované seřízení mezery dveří Na vyhazovači je značka, která určuje směr otáčení. Při jednom otočení (= 4 dorazové pozice) se štěrbina dveří seřídí o 1 mm. Vyhazovačem nemůžete otáčet přes nadefinovaný rozsah seřízení. 9

10 TIP-ON pro dvířka Informace k objednávání a plánování Verze zkrácená délka s magnetem Varianty barevného provedení SW PG TS Pro naložená dvířka do výšky 1300 mm Pro závěsy bez pružin K zavrtání při Ø 10 x 50 mm Materiál plast Vysunutí cca 17 mm Včetně kontaktní destičky k nalepení a kontaktní destičky k našroubování Dráha seřízení / mm Plánování * Min. 2.6 mm s kontaktní destičkou k nalepení * Min. 3.1 mm s kontaktní destičkou k našroubování Verze prodloužená délka s magnetem Varianty barevného provedení SW PG TS 956A1004 Pro naložená dvířka od výšky 1300 mm nebo pro vložená dvířka Pro závěsy bez pružin K zavrtání při Ø 10 x 76 mm Materiál plast Vysunutí cca 38 mm Včetně kontaktní destičky k nalepení a kontaktní destičky k našroubování Dráha seřízení / mm Plánování * Min. 2.6 mm s kontaktní destičkou k nalepení * Min. 3.1 mm s kontaktní destičkou k našroubování Verze prodloužená délka s dorazovou čočkou Pro závěsy s pružinami* Není nutná žádná kontaktní destička** K zavrtání při Ø 10 x 76 mm Materiál plast Vysunutí cca 38 mm Dráha seřízení / mm Plánování Varianty barevného provedení PG 956A1006 * Doporučujeme zkoušku kolize. ** U dvířek z velmi měkkých materiálů doporučujeme kontaktní destičku. Pomůcky pro zpracování Vrtací šablona K vyvrtání otvoru pro TIP-ON do hrany Kontaktní destička k našroubování/nalepení Šablona pro upevnění kontaktní destičky do správné pozice Pro stanovení pozice k nalepení nebo našroubování kontaktní destičky TIP-ON * Kontaktní destičku k našroubování doporučujeme posunout oproti jednotce TIP-ON o 3 mm. U tvrdých povrchů či MDF proveďte předvrtání vrtákem Ø 2.5 mm a použijte záhlubník. Povrch čela musí být čistý, odmaštěný a suchý FA Přesah čela 10

11 Informace k objednávání a plánování TIP-ON pro dvířka Přímý adaptér verze zkrácená délka 20/17 Plánování Montáž s pomocí vrutů do dřevotřísky Ø 3.5 mm a/nebo Ø 4 mm nebo s pomocí eurošroubů Materiál plast TIP-ON musíte objednat navíc zvlášť Varianty barevného provedení SW PG TS Přímý adaptér verze prodloužená délka 20/32 Plánování Montáž s pomocí vrutů do dřevotřísky Ø 3.5 mm a/nebo Ø 4 mm nebo s pomocí eurošroubů Materiál plast TIP-ON musíte objednat navíc zvlášť Varianty barevného provedení SW PG TS 956A1201 Křížový adaptér verze prodloužená délka 37/32 Plánování Montáž s pomocí vrutů do dřevotřísky Ø 3.5 mm a/nebo Ø 4 mm nebo s pomocí eurošroubů Materiál plast TIP-ON musíte objednat navíc zvlášť Varianty barevného provedení PG 956A1501 Pomůcky pro zpracování Dorazový úhelník Pro předvrtání montážních pozic pro adaptéry Kontaktní destička k našroubování/nalepení Zkratky pro varianty barevného provedení SW hedvábně bílá PG platinově šedá TS Terra černá * Kontaktní destičku k našroubování doporučujeme posunout oproti jednotce TIP-ON o 3 mm. U tvrdých povrchů či MDF proveďte předvrtání vrtákem Ø 2.5 mm a použijte záhlubník. FA Přesah čela Povrch čela musí být čistý, odmaštěný a suchý. 11

12 TIP-ON pro dvířka Závěsy bez pružin pro využití TIP-ON Využití Montáž misky Naložené dveře Polonaložené dveře Vložené dveře Slepý úhel Úhel Závěs, 110 Speciální závěs, 110 Závěs, 107 INSERTA INSERTA INSERTA 70T3590BTL 70T3550.TL 70T3650.TL 70T3750.TL 72T3590BTL 72T3550.TL 74T1590BTL 74T1550.TL 70T3690BTL 74T1690BTL 74T1650.TL 70T3790.TL 74T1790BTL 74T1750.TL Závěs, 100 Zalisování 70M2550.TL 70M2580.TL 70M2650.TL 70M2680.TL 70M2750.TL 70M2780.TL 170 závěs s velkým úhlem otevření INSERTA 70T6540B 70T T6640B 70T závěs s velkým úhlem otevření 95 závěs pro silné dveře, úh.ot závěs pro slepý úh./vlož.dveře INSERTA 70T7540NT1 70T7500NTL 70T9550.TL 70T7640NT1 70T7600NTL 70T9650.TL 70T9750.TL 78T9550.TL Závěs, 95, pro dvířka s alurámečky 70T950A.TL Závěs CRISTALLO 78C450BT +45 I +45 II +45 III +30 II +30 III +20 II +15 III -15 III -30 III -45 III 78A9658.T 78T A9458.T 78A9556.T 78A9456.T 78A9555.T 78A9454.T 78A5453.T 78A5451.T 78A5450.T 12

13 Montáž a seřízení TIP-ON pro dvířka Montážní pozice Optimální způsob otvírání je zajištěn v případě umístění jednotky TIP-ON do oblasti obvyklé pozice úchytky. Odchylky zde smí činit z hlediska výšky ± 300 mm a z hlediska šířky až čtvrtinu šířky korpusu. Verze zkrácená/prodloužená délka k zavrtání Montáž Kontaktní destička k nalepení Kontaktní destička k našroubování Přímý adaptér Montáž Kontaktní destička k nalepení Kontaktní destička k našroubování Křížový adaptér Montáž Kontaktní destička k nalepení Kontaktní destička k našroubování Seřízení TIP-ON 13

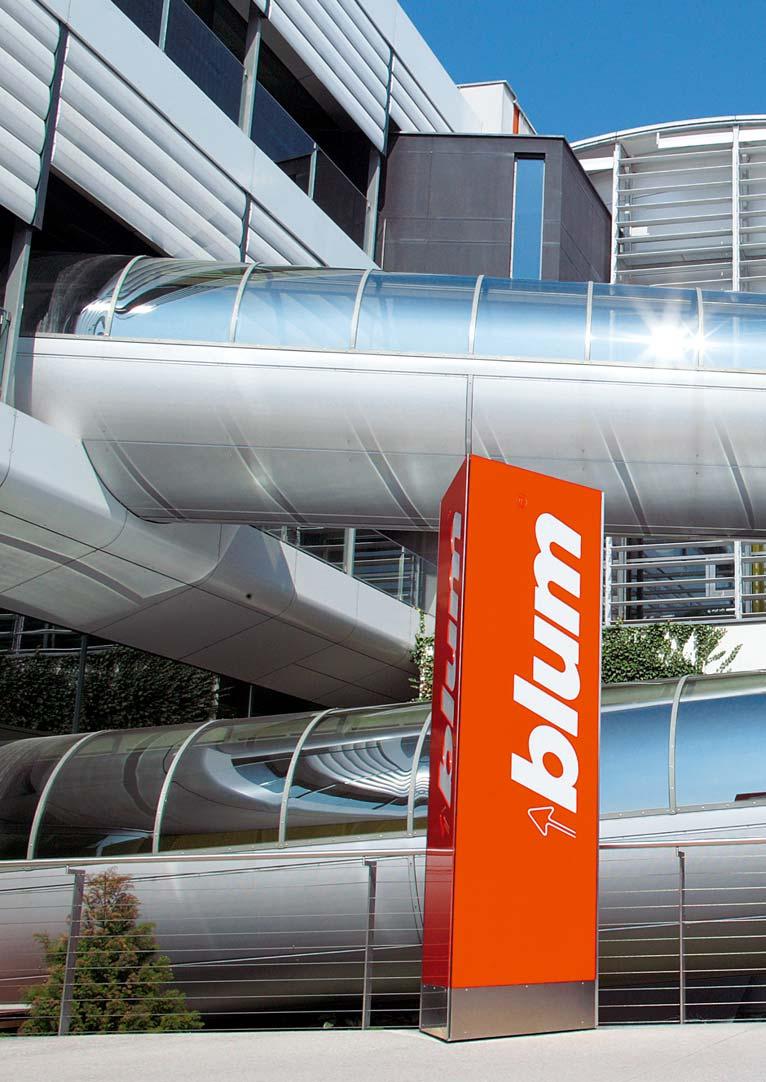

14 Společnost Blum Pan Julius Blum založil rodinnou firmu před více než 60 lety a dnes je tato společnost etablována na široké mezinárodní úrovni. Ke strategickým oborům našich obchodních aktivit patří systémy závěsů, výsuvů a výklopů. U všech vyvíjených výrobků se u nás všechno stále točí pouze kolem snahy dosáhnout dokonalosti perfektního pohybu. 14

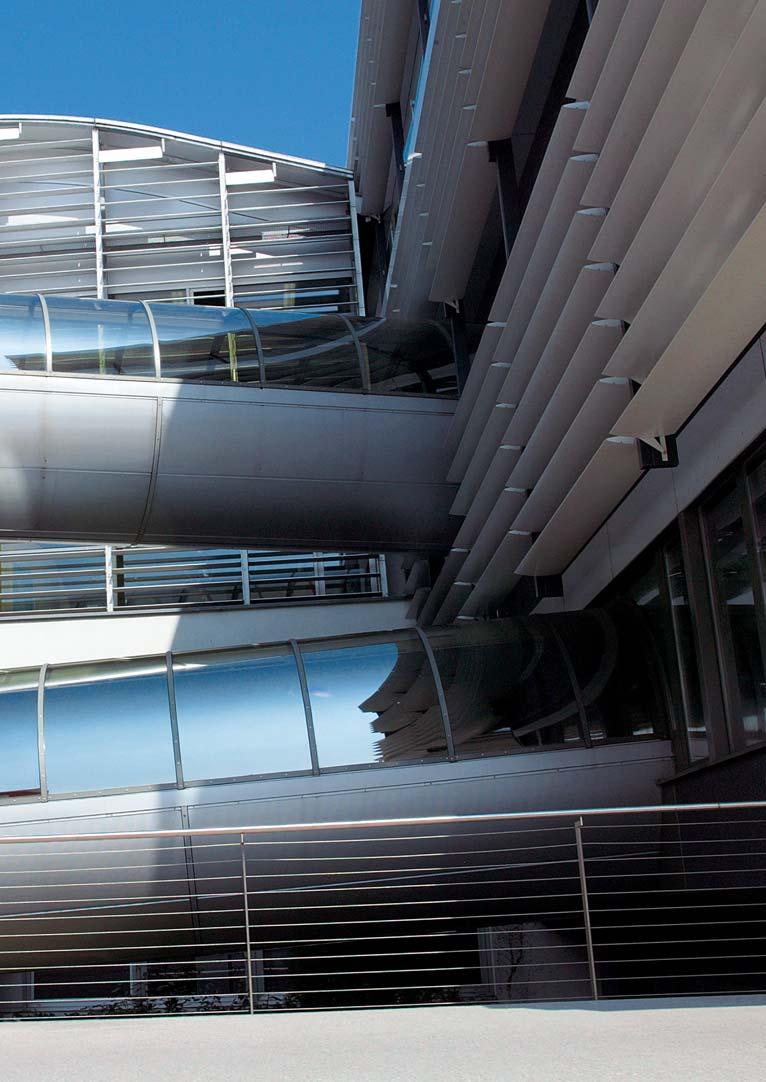

15 Firma Blum v Rakousku a v celém světě Firma Blum provozuje sedm závodů v Rakousku (Vorarlberg), další výrobní pracoviště v Polsku, USA a v Brazílii, a má rovněž 27 dceřinných společností a zastoupení. Společnost realizuje dodávky své produkce do více než 100 odbytišť. Skupina společností zaměstnává celkem 6100 spolupracovníků, 4650 z nich pracují přímo ve Vorarlbergu. Globální užitek pro zákazníka Výrobci, prodejci, montéři nebo uživatelé kuchyní každý z nich má profitovat díky výhodám, které přináší výrobky firmy Blum, a mít z toho osobní užitek. Taková je filozofie firmy Blum, filozofie globálního užitku pro zákazníky. Inovace Abychom mohli zákazníkům poskytovat naši podporu v podobě inovativních typů kování a zajistit dlouhodobý obchodní úspěch, je nutné neustále investovat do výzkumu a vývoje, do závodů a zařízení, a rovněž do vzdělávání spolupracovníků. Společnost Blum má po celém světě přihlášeno více než 1200 patentů a patří tak k nejvíce inovativním podnikům v Rakousku. Kvalita Pro firmu Blum je charakteristický velice komplexní vztah vůči kvalitě, a to nejen v souvislosti s produkcí. Společnost klade stejně tak vysoké nároky na kvalitu rovněž v oblasti svých služeb a své spolupráci se zákazníky a partnery. Životní prostředí U Blum jsme přesvědčeni, že rozumné a účelné ekologické chování je z dlouhodobého hlediska také ekonomické. Důležitý aspekt všeho přitom představuje životnost výrobků. Další důležitá opatření představují ekologické výrobní postupy, materiálová náročnost a inteligentní výběr materiálů, a rovněž rozvážný a prozíravý management energií. DYNAMIC SPACE Dobrá organizace pracovních postupů (Plynulost), dostatek úložného prostoru (Prostor) a vysoký komfort pohybu (Pohyb) představují důležité aspekty praktické kuchyně. Se svou filozofií pro praktické kuchyně chce společnost Blum zajistit uvnitř nábytku funkci, komfort a ergonomii. 15
